Калькулятор расчета нагрузки на стропила для определения оптимального сечения

Содержание

Что рассчитывают на онлайн калькуляторе: виды и возможности

Даже имея на руках готовые чертежи, будущий владелец не всегда найдет время для их внимательного изучения и кропотливых расчетов на бумаге. Среди всех способов решения вопроса о том, как рассчитать крышу дома, калькулятор в онлайн режиме станет оптимальным вариантом. Существует две разновидности калькуляторов, выполняющих определенный вид расчетов:

Стандартный калькулятор для расчета крыши

Наиболее распространенный, позволяет получить основные параметры, от угла наклона стропил до допустимой нагрузки на кровлю. В расчете кровельного материала, как правило, имеются все популярные варианты (всевозможная черепица, шифер, ондулин и другие материалы).

Широко представлены калькуляторы для расчета одно- и двускатной и вальмовой крыши; встречаются сервисы по расчету шатровой крыши или мансарды. Онлайн калькулятор крыши двускатной или односкатной рассчитан на несложные задачи; более продвинутые расчетные программы необходимо скачивать и устанавливать на свой компьютер.

Фрагмент онлайн калькулятора расчета вальмовой крышиИсточник citymang.ru

Строительный калькулятор

Для вычислений используются сложные алгоритмы расчетов, в результате можно получить не только таблицы цифр, но и набор подробных чертежей, а также 3D-визуализацию. В строительном калькуляторе, как правило, можно рассчитать крышу любого типа.

Помимо основных параметров можно узнать, сколько потребуется пиломатериала, подобрать оптимальный утеплитель и пароизоляцию. Чертежи покажут раскладку стропильной системы и обрешетки и позволят проконтролировать правильность угла наклона и расположения стропил.

Таблица ветровых и снеговых нагрузок по России

Субъект федерации Город Снеговой район Ветровой район
Адыгея Майкоп 2 1
Алтайский край Барнаул 4 3
Бийск 4 1
Рубцовск 3 3
Амурская область Благовещенск 1 3
Архангельская область Архангельск 4 2
Северодвинск 4 2
Астрахань 1 3
Башкортостан Нефтекамск 5 2
Салават 5 3
Стерлитамак 5 3
Уфа 5 2
Белгородская область Белгород 3 2
Старый Оскол 3 2
Брянская область Брянск 3 1
Бурятия Улан-Удэ 1 3
Владимирская область Владимир 3 1
Ковров 4 1
Муром 3 1
Волгоградская область Волгоград 2 3
Волжский 2 3
Камышин 3 2
Вологда 4 1
Череповец 4 1
Воронежская область Воронеж 3 2
Дагестан Дербент 2 5
Махачкала 2 5
Хасавюрт 2 5
Забайкальский край Чита 1 2
Ивановская область Иваново 4 1
Иркутская область Ангарск 2 3
Братск 3 2
Иркутск 2 3
Калининградская область Калининград 2 2
Калмыкия Элиста 2 3
Калужская область Калуга 3 1
Обниск 3 1
Камчатский край Петропавловск-Камчатский 7 7
Кемеровская область Кемерово 4 3
Киселевск 4 2
Ленинск-Кузнецкий 4 3
Новокузнецк 4 3
Прокопьевск 4 2
Кировская область Киров 5 1
Костромская область Кострома 4 1
Краснодарский край Краснодар 2 6
Новороссийск 2 5
Сочи 2 4
Красноярский край Ачинск 4 3
Красноярск 3 3
Норильск 5 3
Курганская область Курган 3 2
Курская область Курск 3 2
Ленинградская область Санкт-Петербург 3 2
Липецкая область Елец 3 2
Липецк 3 2
Магаданская область Магадан 5 5
Марийская Республика Йошкар-Ола 4 1
Мордовия Саранск 3 2
Московская область Балашиха 3 1
Железнодорожный 3 2
Жуковский 3 1
Коломна 3 1
Красногорск 3 1
Люберцы 3 1
Москва 3 1
Мытищи 3 1
Ногинск 3 1
Одинцово 4 1
Орехово-Зуево 3 1
Подольск 3 1
Серпухов 3 1
Химки 3 1
Щелково 3 1
Электросталь 3 1
Мурманская область Мурманск 5 4
Нижегородская область Арзамас 4 2
Дзержинск 4 1
Нижний Новгород 4 1
Новгородская область Великий Новгород 3 1
Новосибирская область Новосибирск 4 3
Омская область Омск 3 2
Оренбургская область Оренбург 4 3
Орск 4 2
Орловская область Орел 3 2
Пензенская область Пенза 3 2
Пермский край Пермь 5 2
Приморский край Артем 3 4
Владивосток 2 4
Находка 2 5
Уссурийск 2 3
Псковская область Великие Луки 3 1
Псков 3 1
Республика Карелия Петрозаводск 2 5
Республика Коми Сыктывкар 5 1
Ухта 5 2
Ростовская область Батайск 2 3
Волгодонск 2 3
Новочеркасск 2 3
Новошахтинск 2 3
Ростов-на-Дону 2 3
Таганрог 2 3
Шахты 2 3
Рязанская область Рязань 3 1
Самарская область Волжский 4 3
Новокуйбышевск 4 3
Самара 4 3
Сызрань 3 3
Тольятти 4 3
Саратовская область Балаково 3 3
Саратов 3 3
Энгельс 3 3
Сахалинская область Южно-Сахалинск 4 4
Свердловская область Екатеринбург 3 2
Каменск-Уральский 3 1
Нижний Тагил 4 2
Первоуральск 4 2
Северная осетия Владикавказ 2
Смоленская область Смоленск 3 1
Ставропольский край Невинномысск 2 5
Ставрополь 2 5
Тамбовская область Тамбов 3 2
Татарстан Альметьевск 5 2
Казань 4 2
Набережные Челны 5 2
Нижнекамск 5 2
Тверская область Тверь 4 1
Томская область Томск 4 3
Тульская область Новомосковск 3 1
Тула 2 1
Тыва Кызыл 2 1
Тюменская область Тобольск 4 2
Тюмень 3 2
Удмуртия Ижевск 5 1
Ульяновская область Димитровград 4 2
Ульяновск 4 2
Хабаровский край Комсомольск-на-Амуре 4 3
Хабаровск 2 3
Хакасия Абакан 2 3
Ханты-Мансийский  АО Нефтеюганск 4 2
Нижневартовск 5 2
Сургут 4 2
Челябинская область Златоуст 4 2
Копейск 3 2
Магнитогорск 4 3
Миасс 3 2
Челябинск 3 2
Чеченская Республика Грозный 2 4
Чувашия Новочебоксарск 4 2
Чувашская Республика Чебоксары 4 2
Якутия Якутск 2 2
Ямало-Ненецкий  АО Новый Уренгой 5 2
Ноябрьск 5 2
Ярославская область Рыбинск 4 1
Ярославль 4 1

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

  • Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
  • Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
  • Для профнастила угол может быть не меньше, чем 12 градусов;
  • Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
  • Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь .

Важно: минимально допустимое значение угла ската равно 5 градусов. Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа

Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Калькулятор расчета нагрузки на стропила для определения оптимального сечения

Определение угла наклона крыши

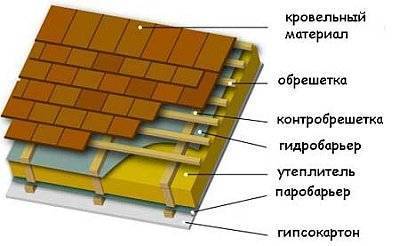

Как рассчитать вес кровельного пирога?

Калькулятор расчета нагрузки на стропила для определения оптимального сеченияСхема кровельного пирога

Прежде всего, нужно подсчитать, сколько будет весить сама кровля дома.

Это необходимый расчет – стропила должны выдерживать эту постоянную нагрузку в течение длительного времени.

Произвести расчет несложно, нужно подсчитать массу одного метра квадратного каждого из слоев «пирога» кровли. Затем вес каждого слоя суммируется, а полученный результат умножается на поправочный коэффициент 1,1.

Пример расчета. Возьмем для примера кровлю, покрытую ондулином. Крыша состоит из следующих слоев:

  • Обрешетка крыши, собранная из дощечек толщиной 2,5 см. Вес метра квадратного этого слоя составляет 15 кг.
  • Утеплитель (вата минеральная) толщиной10 см, вес квадратного метра утеплителя10 кг.
  • Гидроизоляция – полимерно-битумный материал. Вес гидроизоляционного слоя –5 кг.
  • Ондулин. Вес квадратного метра этого кровельного материала составляет3 кг.

Складываем полученные значения – 15+10+5+3 =33 кг.

Умножаем на поправочный коэффициент 33×1.1=34,1 кг. Это значение является весом пирога кровли.

В большинстве случаев, при строительстве жилых домов, нагрузка не достигает значения50 кгна метр квадратный.

Популярные статьи  Печь для бани на газу своими руками: руководство по устройству и монтажу газовой печки

Таким образом, нагрузка от веса кровельного «пирога» составляет 50×1,1 = 55 кг/кв. метр

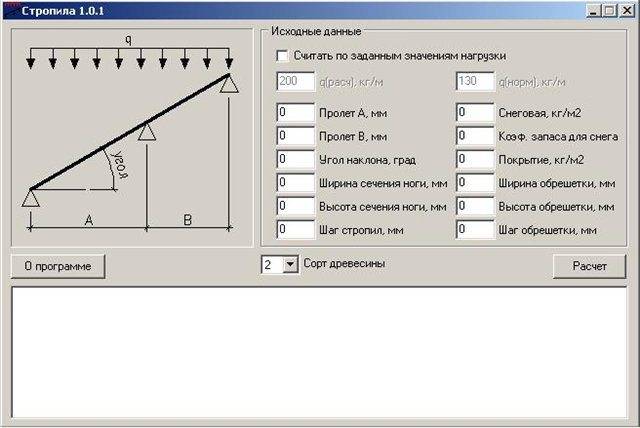

Инструкция для онлайн калькулятора расчета стропил

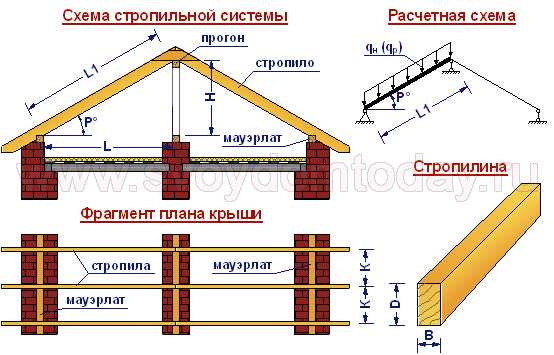

Укажите параметры деревянных стропил:

B – ширина стропила, важный параметр определяющий надежность стропильной системы. Искомое сечение стропила (в частности ширины) зависит от: нагрузок (постоянные – вес обрешетки и кровельного пирога, а также временные – снеговые, ветровые), применяемого материала (качества и его вида: доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Определить примерное сечение бруса для стропил можно с помощью данных таблицы (значение ширины – это большее значение из 3 колонки, например, при длине стропилины до 3000 мм и шаге 1200 мм искомое значение ширины 100 мм). При выборе ширины стропила обязательно учитывать рекомендации, наведенные в СП 64.13330.2011 «Деревянные конструкции» и СП 20.13330.2011 «Нагрузки и воздействия».

Длина стропилины, мм Шаг стропил, мм Сечение стропила, мм
До 3000 мм 1200 80х100
До 3000 мм 1800 90х100
До 4000 мм 1000 80х160
До 4000 мм 1400 80х180
До 4000 мм 1800 90х180
До 6000 мм 1000 80х200
До 6000 мм 1400 100х200

Y – высота крыши, расстояние от конька до перекрытия чердака. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП 20.13330.2011 (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность. Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.

X – Ширина крыши (без свесов), определяется шириной внешнего периметра Вашего дома.

C – размер свеса, важного конструктивного элемента крыши, защищающего стены и фундамент от осадков, определяется с учетом климатических условий Вашего региона (СП 20.13330.2011) и общей архитектурной идеи. Для одно- и двухэтажных домов без организации наружного стока воды не меньше 600 мм. Если устроить систему водоотвода можно уменьшить до 400 мм (СНБ 3.02.04-03)

Согласно требованиям IRC-2012, пункта R802.7.1.1 (Международного строительного кода для 1-2 квартирных индивидуальных жилых домов) максимальная длина свободного свеса стропил, не требующая обустройства дополнительных опорных подкосов, 610 мм. Оптимальной величиной свеса считается 500 мм

Если устроить систему водоотвода можно уменьшить до 400 мм (СНБ 3.02.04-03). Согласно требованиям IRC-2012, пункта R802.7.1.1 (Международного строительного кода для 1-2 квартирных индивидуальных жилых домов) максимальная длина свободного свеса стропил, не требующая обустройства дополнительных опорных подкосов, 610 мм. Оптимальной величиной свеса считается 500 мм.

Z – это расстояние от верхней кромки стропила до выпила. Размер Z связан с шириной стропила простым соотношением – не более 2/3 его ширины (пренебрежение этим правилом значительно уменьшает несущую способность стропилины). Запил необходим для крепления стропила к мауэрлату – опоре, которая воспринимает нагрузки от крыши и перераспределяет на несущие стены.

Отметив пункт «Черно-белый чертеж» Вы получите приближенный к требованиям ГОСТ чертеж и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать»

Длина до свеса стропила – этот размер нужно использовать для разметки запила стропилины к мауэрлату.

Длина свеса покажет, как далеко необходимо выпустить стропило за пределы периметра дома для получения заданного свеса крыши (С) защищающего от непогоды.

Рассчитав общую длину стропила и свеса не сложно узнать необходимое количество пиломатериалов нужной длины и оценить сколько надо реагентов для обработки древесины от гниения.

Расчет угла и сечения стропил: угол среза – это угол, на который необходимо зарезать концы стропил для соединения между собой. Под таким же углом к грани стропилины следует отмерять начало запила. Для соблюдения одинакового угла запила на всех стропилах желательно использовать шаблон.

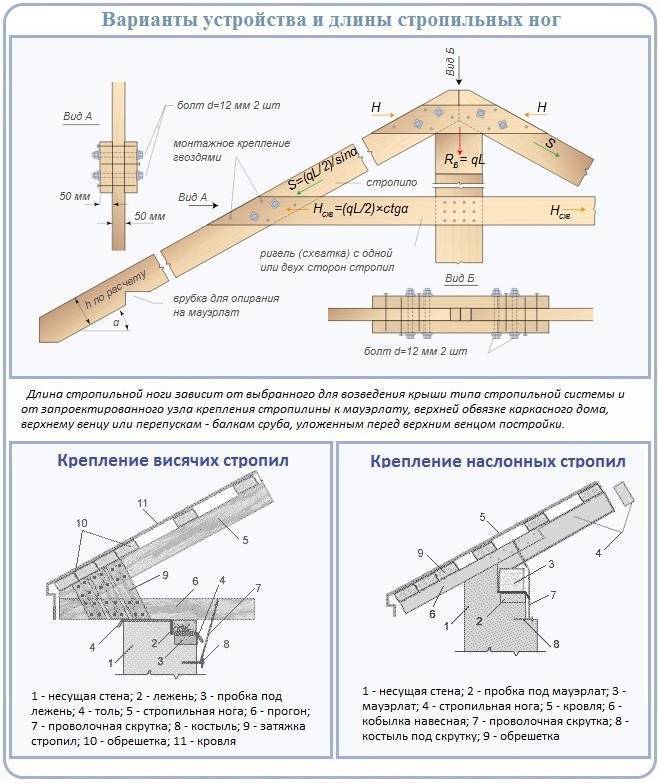

Что характерно для расчета двускатной крыши, и какие элементы подлежат математическим вычислениям

Калькулятор расчета нагрузки на стропила для определения оптимального сечения

Прежде, чем разобраться, как провести расчет двухскатной крыши, отметим, что конструктивно двухскатная крыша является самым простым из всех существующих типов и форм. Такая крыша состоит из двух наклонных поверхностей, называемых скатами, которые расположены под определенным углом в отношении наружных стен дома. Это обязательное условие, т.е. благодаря наклону происходит естественный сток дождевой воды и отход талого снега, поэтому как минимум в пять-десять градусов угол должен быть. Примечательно, что во многих случаях целесообразно делать наклон даже более, чем на 60 градусов.

Ещё одной отличительной чертой конструкции рассматриваемого типа является фронтон, часто называемый «лицом» крыши. Данный элемент имеет форму треугольника, он образован карнизом и двумя скатами, и становится верхней частью переднего фасада здания.

Занимаясь строительством небольшого дачного домика, такую незамысловатую и наиболее простую в монтаже форму кровли многие предпочитают возводить самостоятельно

Это действительно реально, но необходимо понимать, насколько важно выполнить максимально верные вычисления. Сказать точно, как сделать расчет двухскатной крыши невозможно, т.к. есть общие правила и направления исчислений, но необходимо при этом учитывать индивидуальные особенности каждой постройки и ряд нюансов

есть общие правила и направления исчислений, но необходимо при этом учитывать индивидуальные особенности каждой постройки и ряд нюансов.

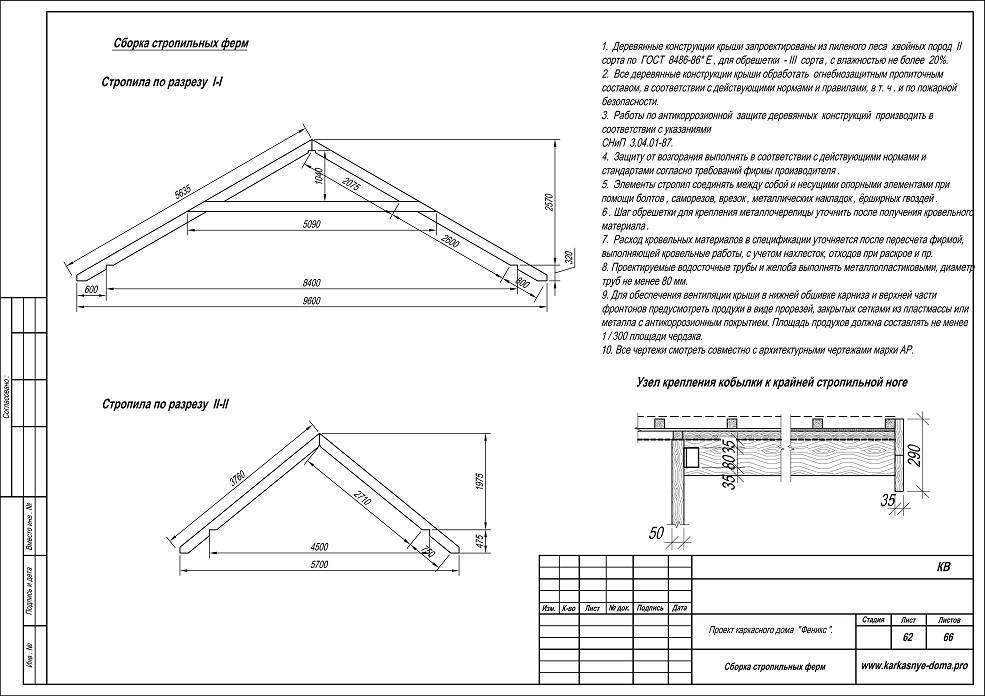

Примеры расчета наклонных систем

Калькулятор расчета нагрузки на стропила для определения оптимального сечения
Основой прочности и надежности каркаса для кровли является правильное определение сечения и шага стропил. Следует учитывать и конфигурацию утеплителя. Для рулонных и плитных материалов оптимальным является расстояние, соответствующее их ширине. Для средней полосы России при длине ската 500 см и шаге стропила 60 см берется брус сечением 50×175 мм, а при увеличении интервала — 50×200 мм. Однако эти рекомендации относительны, следует заранее узнать все коэффициенты и применить их на практике.

Можно рассчитать параметры стропильной системы по формуле с заранее собранными данными:

  1. Снеговая нагрузка: S расч = 199 кг/м²×1,4 = 278,6 кг/м².
  2. Ветровая нагрузка: Wрасч = 28,02 кг/м²×1,4 = 39,23 кг/м².
  3. Постоянная нагрузка: Gрасч = 53,11кг/м²×1,1 = 58,42 кг/м².

Остается ввести коэффициенты прочности крыши под углом 35 градусов с шагом стропил 900 мм из сосны I сорта, высотой до конька 7м с профнастилом в качестве кровельного материала. Результат будет такой: стропила сечением 125х200 мм.

Информация по назначению калькулятора

Онлайн калькулятор мансардной крыши предназначен для расчета углов наклона коньковых и боковых скатов, количества и сечения стропил, объема обрешетки и других материалов, необходимых для возведения крыши. Для проектирования мансардного этажа, следует внимательно ознакомится со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Мансардная (ломаная, покатая) крыша состоит из двух скатов с каждой боковой стороны, с разными углами наклона. Тем самым образуя объемное чердачное помещение называемое мансардой или мансардным этажом. Мансардная крыша может быть достроена на уже готовое здание, тем самым добавляя дополнительное жилое пространство без надстройки полноценного этажа. Данный тип кровли берет свое начало с 17 века. Существует большое множество вариаций исполнения мансардного этажа, с расположением как жилых, так и хозяйственных помещений. Следует внимательно отнестись к выбору кровельных материалов, так как боковые скаты имеют достаточно крутые склоны, в связи с чем могут потребоваться дополнительные затраты на обустройство кровли. А так же следует увеличить количество теплоизоляции и размеры окон, если предусмотрено полноценное жилое помещение.

Популярные статьи  Сплит-системы Rapid: популярные модели климатического оборудования и рекомендации покупателям

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

О калькуляторе

Онлайн-калькулятор мансардной крыши поможет рассчитать углы наклона боковых и коньковых скатов, количество и необходимое сечение стропил, объём обрешётки и других материалов для строительства крыши. Вам не придется выполнять лишние расчеты, поскольку данный калькулятор включает большинство существующих кровельных материалов, таких как битумная черепица, цементно-песчаная и керамическая черепица, металлочерепица, битумный и асбестоцементный шифер, ондулин. Если же вы используете нестандартный материал, или хотите получить более точные расчеты, вы можете указать массу собственного кровельного материала, выбрав соответствующий пункт в выпадающем списке материалов.

Прежде чем проектировать мансардный этаж, ознакомьтесь со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ» со всей серьёзностью.

Устройство мансардной (ломаной, покатой) крыши отличается тем, что с каждой стороны она содержит два ската с разными углами наклона: крутой боковой и покатый висячий. Таким образом, под крышей образуется удобное пространство, которое можно использовать в роли жилого помещения. Это помещение называется мансардным этажом или просто мансардой.

Как рассчитать сечения стропил и других элементов кровли?

Калькулятор расчета нагрузки на стропила для определения оптимального сеченияРасчет сечения стропил компьютерной программой

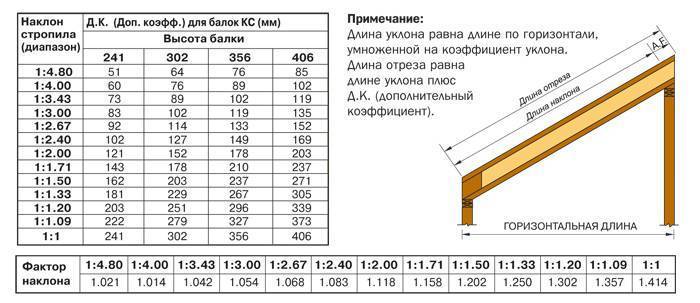

Чтобы произвести расчет длины стропил, требуется знать, какой кровельный материал планируется использовать, а также из чего сделаны чердачные перекрытия (деревянные балки  или плиты из железобетона).

Стандартные стропила, которые поступают в продажу, имеют длину 4,5 и6 метров. Но, в случае необходимости, длина стропил может быть изменена.

Сечение бруса, который идет на изготовление стропил, зависит от следующих факторов:

  • Длина стропил;
  • Шаг установки стропил;
  • Расчетные величины нагрузок.

Данные в представленной таблице являются рекомендательными, их нельзя назвать полноценной заменой расчетам. Поэтому расчет фермы стропильной является необходимостью для определения несущей способности кровли.

Данные таблицы приведены в соответствии с атмосферными нагрузками, характерными для Московского региона.

Шаг, с которым

устанавливаются

стропила (см)

Длина стропил (метры)
3,0 3,5 4,0 4,5 5,0 5,5 6,0
215 100х150 100х175 100х200 100х200 100х250 100х250
175 75х150 75х200 75х200 100х200 100х200 100х200 100х250
140 75х125 75х175 75х200 75х200 75х200 100х200 100х200
110 75х150 75х150 75х175 75х175 75х200 75х200 100х200
90 50х150 50х175 50х200 75х175 75х175 75х250 75х200
60 40х150 40х175 50х150 50х150 50х175 50х200 50х200

Сечения бруса для изготовления других элементов кровли:

  • Мауэрлат – 100х100, 100х150, 150х150;
  • Для ендов и изготовления диагональных ног – 100х200;
  • Прогоны – 100х100, 100х150, 100х200;
  • Затяжки — 50х150;
  • Ригели – 100х150,100х200;
  • Подкосы – 100х100, 150х150;
  • Доски подшивочные – 25х100.

Определившись с сечением и длиной, а также с шагом расположения стропил, несложно произвести расчет количества стропил, ориентируясь на длину стен дома.

При проектировании, помимо расчета на прочность, конструктор должен выполнить расчет на прогиб.

То есть, нужно не просто гарантировать, что стропила не сломаются под оказываемой нагрузкой, но и выяснить, насколько балки могут прогибаться.

К примеру, расчет деревянной стропильной фермы для строительства мансардной крыши должен быть выполнен так, чтобы величина прогиба не превышала 1/250 часть от длины участка, на который оказано давление.

Таким образом, если использованы стропила длиной5 метров, то максимальный допустимый прогиб может достигать20 мм. Данная величина кажется совсем незначительной, однако при ее превышении, деформация кровли будет заметна визуально.

Факторы, учитываемые при расчете стропил

Невозможно выполнить расчет правильно, если не учесть интенсивность различных нагрузок, которые будут воздействовать на кровлю дома в разные периоды.

Влияющие на кровлю факторы принято классифицировать на:

  1. Постоянные нагрузки. К этой категории относят те нагрузки, которые на элементы системы стропил воздействуют постоянно.Независимо от времени года. К этим нагрузкам относятся вес кровли, обрешетка, гидроизоляция, тепло — и пароизоляция и все иные элементы крыши, которые имеют фиксированный вес и постоянно создают нагрузку на систему стропил.Если в планах установить на крыше какое-либо оборудование (снегозадержатели, антенна спутникового телевидения, антенна изернета, системы дымоудаления и вентиляции и пр.), то к постоянным нагрузкам следует обязательно прибавить вес такого оборудования.
  2. Переменные нагрузки. Эти нагрузки называют переменными из-за того, что стропильную систему они нагружают только в какой то определенный период времени, а в другое время эта нагрузка минимальна или ее нет вовсе.К таким нагрузкам относится вес снегового покрова, нагрузка от дующих ветров, нагрузка от людей, которые будут обслуживать кровлю и пр.
  3. Особый тип нагрузок. К этой группе относятся нагрузки, которые возникают в районах, где очень часто возникают ураганы или оказывается сейсмическое воздействие.В таком случае нагрузку учитывают, чтобы в конструкцию заложить дополнительный запас прочности.

Калькулятор расчета нагрузки на стропила для определения оптимального сеченияРасчет параметров стропильной системы довольно сложен.

И новичку его сделать сложно, так как очень много факторов, которые влияют на крышу, необходимо учитывать.

Ведь, кроме вышеперечисленных факторов, необходимо также учесть вес всех элементов стропильной системы и крепежных элементов.

Поэтому на помощь расчетчикам приходят специальные программы для расчета.

Расчет кровли. Онлайн калькулятор для расчета кровли крыши, программа расчета количества и стоимости материалов на кровлю – GrandLine

Строительство дома требует грамотного расчета сметы. От этого зависит выбор строительного материала, процесс возведения здания или сооружения. Самостоятельно рассчитать стоимость кровли можно с помощью специальной программы.

От геометрии кровли зависит количество необходимого материала и количество доборных элементов. Чем сложнее кровля, тем больше основных и расходных материалов потребуется.

Односкатная

Калькулятор расчета нагрузки на стропила для определения оптимального сечения

Двускатная

Вальмовая

Шатровая

Калькулятор расчета нагрузки на стропила для определения оптимального сечения

Мансардная

Произведите замер и внесите данные. Если конструкция кровли сложная, то ее разбивают на отдельные плоскости и замеряют все расстояния для раскроя материала и геометрического построения

При расчете особое внимание следует уделить не площади крыши, а размеру каждого ската. скат 1 скат 2

Каждый материал имеет свои особенности монтажа, разные доборные элементы и крепежи. Поэтому прежде чем производить расчет, надо определиться непосредственно с материалом.

Металлочерепица

Профнастил

Фальцевая кровля

Рассчитать

Калькулятор расчета нагрузки на стропила для определения оптимального сечения

Над раскладкой кровли находятся переключатели профилей изделия, они позволит Вам выбрать необходимый профиль с учетом его рабочей ширины и запретных длин. Для просмотра раскладки листов на скате выберите скат, нажав на него. С помощью стрелок изменяйте длину листов в соответствии с вашей потребностью для выбранного ската. Смещая листы, Вы можете подобрать более экономную и симметричную раскладку.
Смещение листов справа (скат 1)
Смещение листов справа (скат 2)
  • Профнастил
  • Classic
  • Kvinta plus
  • Kredo
  • Kamea
  • Modern
  • Kvinta Uno
  • GL-10R
  • GL-20R
  • GL-21R
  • GL-35R
  • GL-60R
  • GL-75R
  • Кликфальц

Обновление

Для расчёта стоимости кровельных материалов и подходящих доборных элементов, выберите необходимый продукт. С помощью фильтра вы можете выбрать интересующий Вас цвет, толщину или покрытие.

Ниже указаны параметры вашей кровли и количество необходимого материала с учетом запретных длин и перехлестов листов. Далее вы можете добавить товар в корзину и, при необходимости, в корзине отказаться от каких-либо элементов.

Популярные статьи  ТОП-12 каталитических газовых обогревателей для палатки: обзор лучших моделей и советы покупателям

Удобный в использовании калькулятор кровли позволит узнать количество необходимого материала по квадратным метрам, количество доборных и комплектующих элементов.

Если вы затрудняетесь с проведением расчета, закажите обратный звонок.

Менеджеры Grand Line предоставят вам подробную техническую информацию о различных типах кровельных покрытий, ценах, условиях оплаты, доставки и составят точную смету.

Расчет кровли осуществляется после проведения необходимых замеров. Полученные размеры необходимо ввести в соответствующие поля калькулятора. При измерении стоит учитывать следующие параметры:

Калькулятор расчета нагрузки на стропила для определения оптимального сечения

  • наклон и геометрия крыши (односкатная / двускатная, шатровая, мансардная, вальмовая);
  • наличие люков и других элементов, которые оставляют без кровельного покрытия.

Размеры чертежей, планов здания могут значительно отличаться от фактических размеров. Максимально точный расчет произведет только высококвалифицированный специалист.

При расчете сложной кровли крышу разбивают на отдельные плоскости и производят замер каждого элемента

Особое внимание уделяют размерам скатов

Перед проведением расчета необходимо выбрать материал (профнастил или металлочерепица). Каждый вид покрытия отличается особенностями монтажных работ, доборными элементами, крепежами. Для крыш с небольшим уклоном используют фальцевую кровлю. Фальц – специальный шов, с помощью которого металлические листы соединяются между собой.

Программа позволяет выбрать толщину металла и цвет покрытия. Благодаря широкой цветовой гамме вы можете подобрать оптимальный вариант для вашего дома.

Как рассчитать софиты для крыши?

Наш калькулятор позволит справиться и с этой задачей в режиме онлайн. Расчет софитов производится автоматически с учетом материала (металл / ПВХ). Софиты используются для обшивки карнизов и фронтонных свесов.

Калькулятор расчета нагрузки на стропила для определения оптимального сечения

При необходимости вы можете отказаться от расчета саморезов, утепления, доборных элементов и комплектующего. Это снизит стоимость заказа. Расчет производится с учетом запретных длин и перехлестов листов.

Распространенные формы скатных крыш

Если речь идет о крышах со скатами, то их угол уклона может резко варьироваться. В зависимости от этого параметра выделяют пологие и крутые конструкции. Первые из них подвержены скоплению осадков на поверхности, поэтому к герметичности предъявляются более высокие требования. Что касается крутых аналогов, то они позволяют достаточно эффективно отводить воду.

Классификация крыш производится и с учетом геометрии. При выборе определенной формы должны браться расчет не только эстетические предпочтения, но и климатические особенности региона. Кроме того, немаловажную роль играют эксплуатационные условия. Только после выбора формы крыши можно пытаться рассчитать высоту конька.

Основные элементы верхней части с двумя плоскостями

Наиболее простыми считаются конструкции с одним наклонным скатом. Стропильные ноги в данном случае опираются на внешние стенки, расположенные на разном уровне. Такие крыши в основном используются для подсобных построек, так как не требуют больших вложений денежных средств. Чердачное помещение под ними устроить невозможно.

Более распространены двускатные крыши, которые также иногда называются щипцовыми. В основе конструкции лежат два ската, соединенных в коньке. Они с двух сторон образуют треугольник, две стороны которого равны. Под ними можно устроить дополнительное помещение.

Отдельного внимания заслуживают крыши с четырьмя плоскостями, у которых нет фронтонов:

  • вальмовые конструкции имеют два ската в виде трапеций и еще два – в виде треугольников (применяются чаще всего в регионах с сильными ветрами, так как их форма является обтекаемой);
  • шатровые аналоги в своей основе имеют многоугольники правильной формы (используются чаще всего в тех же условиях, что и предыдущие конструкции).

Конструктивное исполнение шатровой крыши

На самом деле существуют и другие формы крыш, но они при возведении индивидуальных объектов применяются достаточно редко, поэтому в их упоминании нет особой необходимости.

Виды нагрузок на стропила

Строительство скатной крыши требует создания прочного каркаса – несущей конструкции кровли. На этапе проектирования требуется выполнить расчет стропил, с целью определения длины и сечения элементов, которые принимают на себя основные нагрузки (постоянные и переменные).

К постоянным нагрузкам относится вес самого кровельного пирога, который состоит из внешнего покрытия, обрешетки, гидроизоляционного слоя, теплоизолятора, пароизоляции и внутренней обшивки чердачного или мансардного помещения. К этому же типу нагрузок относится вес оборудования или других объектов, которые планируется разместить на крыше или закрепить на стропилах изнутри.

Калькулятор расчета нагрузки на стропила для определения оптимального сечения

Под переменными нагрузками подразумевается воздействие ветра и осадков, а также вес человека, занимающегося ремонтом или очисткой кровли. В этот же разряд входят и особые нагрузки, в том числе сейсмические – их наличие предъявляет повышенные требования к надежности крыши.

Расчет веса кровельного пирога

Прежде чем подойти к вычислению сечения стропильной ноги односкатной, двускатной или вальмовой крыши, важно определиться с весом кровельного пирога. Для этого требуется расчет, формула которого предельно проста: суммируется вес одного квадратного метра каждого слоя кровельной системы, а полученный результат умножается на 1,1 – поправочный коэффициент, позволяющий повысить надежность конструкции на 10%

Таким образом, стандартный расчет веса кровли выглядит следующим образом: (вес 1 м2 обрешетки + вес 1м2 кровельного покрытия + вес 1 м2 гидроизоляции + вес 1 м2 утеплителя) × 1,1 = вес кровельного пирога с учетом поправочного коэффициента. При использовании большинства популярных кровельных материалов (за исключением наиболее тяжелых) данная нагрузка на стропила не превышает 50 кг/м2.

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

  • Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
  • Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
  • Для профнастила угол может быть не меньше, чем 12 градусов;
  • Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
  • Для материалов рулонного типа , вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула:

tg β = Нк / (Lосн/2) = 2/3 = 0,667

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
