Калькулятор расчета листов ондулина для крыши

Возможности конструктора

При строительстве крыши (особенно в первый раз), мы рекомендуем обращать внимание на следующие нормативные документы: СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», СНиП II-26-76 (СП 17.13330.2017) «Кровли», ТСН 31-308-97 «Кровли. Технические требования и правила приемки

Московская область», СП 31-101-97 «Проектирование и строительство кровель».

ЧИТАТЬ ДАЛЕЕ: Баня своими руками проекты — инструкция по составлению

На данный мы предоставляем расчет следующих кровельных конструкций:

  • крыша односкатная;
  • крыша двускатная (двухскатная, щипцовая);
  • крыша четырехскатная (вальмовая);
  • крыша четырехскатная (шатровая).

Также у нас есть отдельные упрощенные калькуляторы для расчета стропильной системы двускатной и односкатной кровли – попробуйте, может вам нужно именно это!

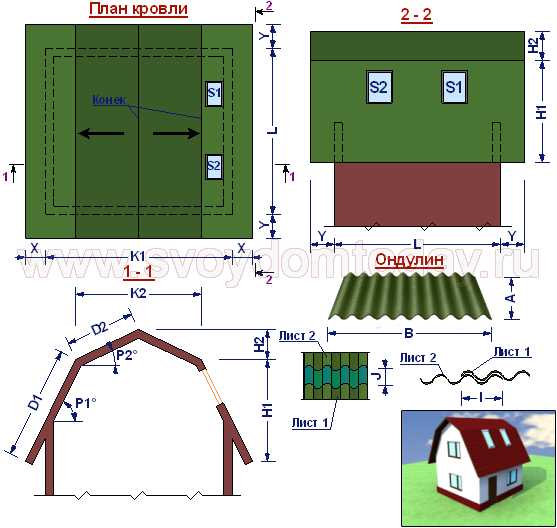

Калькулятор расчета листов ондулина для крыши

Среди основных возможностей конструктора необходимо выделить ( – только на КАЛК.ПРО):

  • Единицы измерения. Можно выбрать наиболее удобные единицы измерения (мм, см, м, дюймы, футы), а программа автоматически выполнит перевод всех значений в полях калькулятора и результатах расчета.
  • Тип кровли. При использовании мягкой кровли появляется возможность учета подложки в виде листов ОСП.
  • Параметры крыши. Можно указать предполагаемую высоту конструкции, выпуск в стороны и свес. В некоторых калькуляторах крыш, также выбирается крайнее положение стропил (на краю, у стены).
  • Габариты дома. Можно задать размеры дома: ширину, длину коробки дома и толщину стен (последнее влияет на раскладку стропил, поскольку учитывается толщина фронтонов). Высота стен нужна только для создания корректной 3D-модели.
  • Мауэрлат. Только у нас вы получаете раздельный расчет мауэрлата под боковые и торцевые скаты.
  • Расчет стропил. Помимо ввода стандартных значений ширины/толщины и расстояния между соседними элементами, для более корректного расчета стропильной системы у нас также можно указать глубину запила.
  • Утеплитель. Количество утеплителя автоматически подставляется в результаты, толщина материала принимается равной толщине стропил и заполняет все пространство между ними.
  • Пароизоляция. Блок для ввода характеристик (ширины, длины) гидроизоляционного материала с возможностью учета нахлеста сбоку и сверху.
  • Обрешетка и контробрешетка. Имеется функционал учета параметров обрешетки и контробрешетки – можно ввести ширину/толщину доски и расстояние между ними.
  • Листы ОСП (OSB). В случае использовании мягкой кровли, в расчетах учитываются параметры листов ОСП.
  • Кровельные материалы. Данный блок позволяет выполнить расчет металлочерепицы, профнастила, ондулина и любого другого кровельного материала по известным параметрам листа.

ЧИТАТЬ ДАЛЕЕ: Как правильно крыть крышу ондулином своими руками. Как крепить ондулин на крышу — подробное пошаговое руководство Порядок забивания гвоздей в лист ондулина

Нашими профессиональными калькуляторами кровли пользуются многие специалисты – если вы хотите использовать их в коммерческих целях, вы можете убрать наш водяной знак и загрузить свой логотип.

Информация по назначению калькулятора

Онлайн калькулятор односкатной крыши предназначен для расчета угла наклона ската, количества и размера
стропил, количества обрешетки, а так же объема необходимых материалов. В расчетах учтены все популярные
кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица,
ондулин, шифер и др. Возможно производить расчет плоской крыши по заданным параметрам.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и
воздействия».

Односкатная крыша является самой простой среди других типов крыш и экономичной в плане
расхода материалов и работ, так как имеет всего один скат. Такой вид крыши достаточно популярен и в основном
применяется для гаражей, хозяйственных построек и других не жилых помещений. Может быть как чердачной, так и
бесчердачной.

Для данной крыши применимы практически все популярные виды кровельных, подкровельных
материалов и утеплителей. К данному виду крыш применимы различные углы наклона ската, но чаще всего
применяются малые углы. В таком случае необходимо учитывать повышенные снеговые нагрузки на кровлю и
своевременно очищать ее от снега.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого
пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Выбор материала

Продукция филиала компании «Onduline SA» в России производит изделия трех типоразмеров:

Характеристики SMART DIY Черепица
Размер, м 1,95/0,95 1,95/0,76 1,95/0,96
Толщина, мм 3 3 3
Количество волн 10 8 7
Высота волны, мм 38 38 38
Шаг между вершинами, см 9.5 9.5 144
Масса, кг 6,5 5 5,9
Масса 1 м2, кг 3,4 3,4 3,15
Угол наклона крыши, град Полезная площадь при уклоне, м2
5-10° 1,25 0,94 1,56
10-15° 1,5 1,16
> 15° 1,56 1,22

Цены и характеристики SMART и DIY практически идентичны. Лист с меньшей шириной создает в местах стыковки большее количество ребер жесткости – надежность конструкции возрастает, но она обойдется дороже.

Что такое полезная площадь? Укладка материала осуществляется внахлест, поэтому его укрывающая (видимая) часть меньше. К технологии монтажа ондулина СМАРТ и ДИУ производитель предъявляет особые требования. Показатель полезной площади листа зависит от уклона крыши.

Калькулятор расчета листов ондулина для крыши

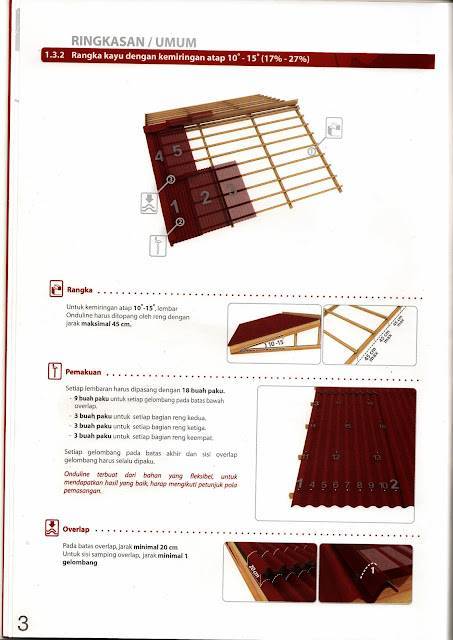

Угол наклона Шаг обрешетки, мм Нахлест
Градус Соотношение Концевой, мм Боковой
5-10 1/11-1/6 Сплошная 300 2 волны
10-15 1/6-1/4 Интервал 450 200 1 волна
> 15 > 1/4 600 170 1 волна

Величины нахлестов и способ обрешетки в таблице основаны на среднестатистических вычислениях необходимой прочности конструкции. На территории России различные климатические условия. Для зон с повышенными снеговыми, ветровыми нагрузками требуется или/и:

  • увеличение нахлеста;
  • уменьшение шага;
  • выполнение сплошной обрешетки.

Вычисление угла наклона крыши

При отсутствии данных об уклонах скатов определить их можно самому. Необходимо замерить высоту конька (Н) и заложение (А).

Калькулятор расчета листов ондулина для крыши

Пример вычисления относительной величины уклона: Н/А = 3/5 = 1/1,67. Эта дробь больше 1/4 – для такой конструкции у листов ондулина полезная площадь (м²):

  • СМАРТ – 1,56;
  • ДИУ – 1,22;
  • черепица – 1,56.

Для определения угла в градусах необходимо воспользоваться тригонометрическими функциями и таблицами Брадиса или инженерным калькулятором. Расчет относительной величины уклона выполнить проще.

Определение площади крыши

Проект дома – хорошее подспорье для расчетов. Но не всегда чертежи и реальное строение идентичны. Корректировочные замеры, проведенные самостоятельно, гарантируют получение более точных результатов.

Порядок действий:

  • Сделать эскизы каждого ската с указанием размеров.
  • Разбить сложные конструкции на простые геометрические фигуры.
  • Рассчитать площадь фрагментов крыши из ондулина. Вычисления выполняют с учетом свеса по нижнему и боковым краям ската на 30-50 мм.
  • Полученные результаты сложить.

Из школьного курса:

Калькулятор расчета листов ондулина для крыши

Количество материала для кровли

1. Первый метод расчета количества ондулина:

Nл = 1.1 х Sкр / Sл, где:

  • Sкр – площадь крыши;
  • 1.1 – коэффициент (10 %), учитывающий отходы и брак. Для конструкций сложной конфигурации следует увеличить показатель до 1.15 (15 %);
  • Sл – полезная площадь листа (значение зависит от угла наклона ската).

Результат округляют в большую сторону.

2. Второй метод:

  • Вычисление количества листов порядно по высоте (Lск) и ширине каждого ската (Нск). Округлить в большую сторону.
  • Результаты перемножаются: Lск х Нск.
  • Количество материала для каждого ската суммируются.
  • Коэффициент, учитывающий отходы и брак, можно уменьшить до 2-3 %.

Калькулятор расчета листов ондулина для крыши

Расчет комплектующих:

  • Для каждого доборного элемента определяется общая длина (Lэл) закрываемых им участков.
  • Количество доборов (N) = Lэл / Lполезная.
Доборы Применение Общая длина, мм Нахлест, мм Полезная длина (Lпол), мм
Конек Внешние ребра 1000 125 875
Фартук покрывающий Примыкания к стене и печной трубе 960 120 840
Фартук покрывающий для черепицы Вентиляционный выход, конек; примыкания торцевые, к трубе; выходы вентиляции. 960 120 840
Щипец Фронтоны, внешние изломы 1000 100-150 850-900
Ендова Внутренний излом 1000 150 850
Заполнитель Просвет на карнизе, примыкания ондулина к доборным элементам: конек, ендова, щипец 850
Популярные статьи  Маркировка автоматических выключателей: как правильно подобрать автомат для проводки

Пример расчета кровли

Исходные данные:

  • Двускатная крыша: высота конька Н = 3 м, заложение А = 5 м, длина карниза (Lкарн) и щипца (Lщ) – 12 и 5,83 м.
  • Печная труба: 70х70 см.
  • Кровельные изделия SMART.

Калькулятор расчета листов ондулина для крыши

Расчет:

  • Угол наклона в статье уже был вычислен: 1/1,67 (>15°).
  • Полезная S листа, согласно рекомендациям производителя: Sл=1.56 м².
  • Площадь крыши: Sкр = ((Lкарн+0,05) х (Lщ+0,05+0,05))*2 = (12,05х5,93)*2 = 142,91 м².
  • 0,05 – длина свеса за обрешетку, 2 – число скатов.
  • Количество: Nл = 1.1 х Sкр / Sл = 1,1 х 142,91 / 1,56 = 100,76 ≈ 101 шт.

Доборные элементы (шт):

  • Nконек = Lкарн / Lпол = 12 / 0,875 = 13,71 ≈ 14;
  • Nщипец = 4 х Lщ / Lпол = 4 х 5,88 / 0,85 = 27,67 ≈ 28;
  • Nфартук = 0,7 х 4 / 0,84 = 3,33 ≈ 4.

Универсальный заполнитель вдоль доборов (шт):

  • конек – Lкарн х 2 / 0,85 = 12 х 2,35 = 28,24 ≈ 29;
  • карниз – Lкарн х 2 / 0,85 = 28,24 ≈ 29;
  • щипец – 5,88 х 4/ 0,85 = 27,67 ≈ 28.

Итого: 86.

Калькулятор расчета листов ондулина для крыши

Кровельное покрытие французской компании «Onduline» привлекает многих владельцев дач и загородных жилых домов. Решающими доводами часто становятся доступная цена и совершено несложная технология укладки, которую освоить сможет, наверное, каждый. Материал вполне оправдывает свое предназначения, и, хоть и не входит в число «элитных» кровельных покрытий, делает облик дома намного более привлекательным.

Калькулятор расчета листов ондулина для крыши

Чтобы самостоятельно застелить кровлю из ондулина , необходимо приобрести требуемое количество листов. Причем это количество зависит не только от площади кровли, но еще и от угла крутизны ее скатов. Чтобы не ошибиться в этом вопросе, можно применить калькулятор расчета листов ондулина для крыши, размещенный в этой публикации.

Пояснения по проведению расчетов

Прежде всего необходимо сделать важное уточнение – речь идет именно об оригинальной продукции «Onduline» , в том числе и произведенной на российском предприятии. Обновленный ассортимент в настоящее время включает две основных модели листов — « ОНДУЛИН SMART» и « ОНДУЛИН DIY»

Совершенно идентичные по строению, они различаются лишь размерами – у кровельных листов «DIY» — восемь волн против десяти у «SMART» . Все остальные целлюлозно- битумные кровельные листы, не входящие в линейку компании и зачастую являющиеся явной подделкой под оригинал, в расчет не принимаются.

В первую очередь необходимо определиться с площадью кровли. Хорошо, если она двух — или односкатная со скатами прямоугольной формы – в калькуляторе достаточно будет указать размеры по линии карниза и от карниза до конька.

Цены на гибкую черепицу

Если кровля имеет более сложную форму, площадь придется определить отдельно. Возможно, в этом вам помогут размещенные на нашем портале калькуляторы расчета площадей для вальмовой и шатровой крыши и для трехщипцовой крыши . Для более сложных случаев придется делить кровлю на участки более простых геометрических форм и рассчитывать площадь для каждого из них по отдельности – в этом поможет еще одна специальная статья.

  • Далее, необходимо выбрать конкретный тип листов ондулина , так как они отличаются размерами.
  • Но линейные размеры – это еще не все. В расчет должна приниматься только так называемая полезная площадь листа, то есть без учета бокового наложения волн и без торцевого нахлеста по вертикали. А эти параметры напрямую зависят еще и от угла крутизны скатов кровли.

Цены на металлосайдинг

— при углах от 5 до 10 градусов боковой нахлест идет на две волны, а торцевой – на 300 мм:

— угол ската от 11 до 15 градусов – боковой на одну волну, торцевой на 200 мм;

— крутизна свыше 15 градусов – боковой на одну волну, торцевой – 120 мм.

Все эти параметры уже заложены в программу калькулятора – надо лишь указать угол ската кроли.

  • При расчете к полученному количеству листов будет добавлено 10% запаса – на раскрой и на возможный брак в работе.
  • Сразу подсчитывается и количество фирменных гвоздей для крепления листов к обрешётке. Исходят из того, что на каждый расчётный лист (без 10% резерва) потребуется 20 гвоздей для « ОНДУЛИН SMART» или 15 – для « ОНДУЛИН DIY». Так как в ходе работы гвоздь можно согнуть или банально обронить с крыши и не найти потом, есть смысл добавить к полученному количеству еще пару десятков. Это также учтено алгоритмом калькулятора.

Характеристики ондулина и способ его крепления

Существует немало способов обмануть практический расчет числа листов ондулина. Например, если прибивать материал по схеме, изображенной на фото.

В этом случае ондулин прибивается и одновременно распрямляется или осаживается по высоте. Расчет достаточно прост — таким способом нельзя пробить лист, при превышении необходимой силы удара материал не повредится, а просто распрямит волну. Простой расчет показывает, что при осадке каждой волны всего на 5 мм, общее увеличение ширины листа из десяти волн составит 50 мм. А при укладке 10 листов в ряду погрешность достигнет 0,5 м.

Таким способом крепить ондулин нельзя, и надеяться на подобные изменения геометрии не следует. Правильным будет крепление и равномерное выравнивание кровельного полотна на плоскости обрешетки.

Как производить расчеты?

Рассмотрим, как правильно рассчитать материал для выполнения кровельных работ.

Калькулятор расчета листов ондулина для крыши

Расчет площади кровли

Прежде всего, нужно посчитать, какова площадь кровли. Для этого необходимо замерить длину и высоту скатов крыши:

  • Проще всего, если скаты кровли выполнены в виде правильных геометрических фигур. Тогда, зная размеры, можно посчитать площадь каждого ската, вспомнив формулы площади, известные по курсу геометрии.
  • В том случае, если кровля имеет сложную конфигурацию, придется поступить иначе. Нужно разбить поверхность скатов на несколько простых фигур. Подсчитать площадь каждой из них, а затем суммировать полученные значения.

При выполнении расчетов, нужно учитывать, что скаты крыши имеют определенный наклон, поэтому нужно будет учитывать угол наклона каждого геометрического элемента относительно земли.

Расчет количество листов ондулина

Листы ондулина имеют стандартные размеры:

  • длина листа – 2 метра;
  • ширина – 0,95 метра;
  • толщина материала – 3 мм;
  • высота волны -3,6 см;
  • количество волн – 10 шт.;
  • вес листа – 6 килограммов.

Калькулятор расчета листов ондулина для крыши

Если исходить из приведенных выше размеров, то площадь одного листа будет равна 1,9 м ². Но поскольку листы на крышу укладываются обязательно с нахлестом, при выполнении расчетов учитывается не общая, а полезная площадь ондулина. Эта величина зависит от ширины нахлестов и, соответственно, от угла наклона скатов.

Наибольшая ширина нахлестов выполняется при оборудовании плоских крыш с углом наклона скатов до 10 градусов. В этом случае, по боковым сторонам выполняется нахлест шириной 2 волны, а в вертикальных рядах ширина нахлеста составляет 30 см. В результате полезная площадь листа ондулина будет равна 1,3 м².

  • При оборудовании крыши с углом наклона от 10 до 15 градусов ширина нахлеста по боковой стороне составляет 1 волна или 9,5 см, а по высоте нахлест должен быть равен 20 см. Полезная площадь в этом случае составит 1,5 м².
  • При оборудовании крыш со скатами с углом наклона более 15 градусов, боковой нахлест составит, как и в предыдущем случае, 1 волну, а по вертикали выполняют нахлесты шириной 17 см. Полезная площадь ондулина при такой укладке составляет 1,6 м².

Калькулятор расчета листов ондулина для крыши

Определившись с полезной площадью листа, можно легко подсчитать их необходимое количество. Для этого площадь кровли следует разделить на полученный результат. Например, площадь кровли 120 м², угол наклона ее скатов 30 градусов. Следовательно, потребуется 75 листов ондулина (120 / 1,6 = 75).

Расчет количества комплектующих

Дополнительно нужно будет купить:

  • Кровельные гвозди из расчета 20 штук на один лист.
  • Коньковые элементы. Эта деталь имеет длину 2 м, однако при ее установке нужно выполнять нахлест шириной 15 см. Количество коньковых элементов зависит от длины конька кровли.
  • Щипцовые элементы. Их длина 0,9 метра, с учетом ширины нахлеста – 0,75 метра.
  • Ендовы. Общая длина этого элемента 1,1 метра, полезная – 0,95 метра.
Популярные статьи  Очистка воды из скважины: что делать если вода в скважине мутная или желтеет

Точные расчеты количества материалов для кровельных работ позволят оптимизировать расходы на строительство, поэтому на их выполнение не стоит жалеть времени.

Основные свойства ондулина

Перед тем, как начать расчет кровли из ондулина, следует поговорить о его особенностях. Данный материал производится на основе целлюлозных волокон, которые подвергаются воздействию битума, после чего подвергаются воздействию различных смол и других специальных составов.

Ондулин отличается следующими характеристиками:

  • приемлемая стоимость;
  • простая установка;
  • высокие эксплуатационные показатели.

Если говорить подробнее о преимуществах ондулина, то следует упомянуть о следующих характеристиках.
Значительная степень гидроизоляции. Структурные особенности материала, а также битумная пропитка надежно защищает крышу от воздействия дождевых и талых вод.

Возможность использования в различных климатических условиях. Данный материал успешно используется в строительстве объектов в самых разнообразных климатических зонах. Допустимая температура колеблется от -40 до +80 градусов.

Запас прочности. Ондулин способен выдерживать значительные нагрузки, поэтому ни снегопад, ни сильный ветер не смогут повредить кровлю.

Несмотря на высокие технические характеристики многие люди предпочитают использовать шифер для обустройства крыши.

Калькулятор расчета листов ондулина для крыши

Ондулиновый лист

Звуконепроницаемость. Данный стройматериал не пропускает звуки окружающей среды, обеспечивая комфорт в жилье.

Эластичность материала. Ондулин можно использовать на сложных с архитектурной точки зрения крышах.

размеры листа и доборных элементов

Никто не идет за стройматериалами наобум – это, по крайней мере, неразумно. Перед покупкой мы всегда подсчитываем, сколько чего понадобится. Так, например, выбирая для кровли ондулин, размеры листа его следует уточнить заранее. Ведь взяв недостаточное количество материала, можно, докупая, весьма огорчиться, увидев, что оттенок из новой партии совсем не тот, ну, а переплачивать тоже не хочется. Поэтому в данной статье предлагаем разобраться с тем какие бывают размеры Ондулина и его доборных элементов, а так же как рассчитать необходимое количество данного материала для крыши дома.

Измеряем лист ондулина

Французское трехмиллиметровое кровельное покрытие с названием ондулин (или еврошифер) в основе своей имеет органические целлюлозные волокна. Для прочности и сохранения цвета материал пропитан битумом со специальными добавками.

В процессе изготовления стандартных листов с десятью волнами допускаются следующие отклонения:

  • по ширине листа: от -5 до +5 миллиметров;
  • по длине листа: от -3 до +10 миллиметров;
  • по высоте волны: от -2 до +2 миллиметров.

А теперь и сами параметры листа еврошифера:

  • Ширина листа – 0,95 метра;
  • длина листа – 2 метра;
  • высота гребня волны – 3,6 сантиметра
  • толщина листа – 0,3 сантиметра;
  • масса листа – 6 килограммов.

При монтаже понадобятся и крепеж с аксессуарами. Помимо специальных гвоздей, будут необходимы карнизы, ендова, фронтоны, желоба и заполнители для карнизов, окна и вентиляторы для кровли. Непременно следует их все учесть.

Размеры доборных элементов Ондулина

Определяем нужное количество кровельного покрытия

Обычно эти подсчеты берет на себя компания, которая будет монтировать ондулиновую кровлю. Обычно она же ее и продает. Впрочем, если вы хотите самостоятельно покрыть крышу еврошифером, то для вычисления его количества размеров ондулина и школьных знаний по математике будет вполне достаточно. Нужно просто всю поверхность крыши представить в виде простейших геометрических фигур – треугольников, прямоугольников, квадратов. Легко вычислив площадь каждой, сложим их все – это и есть площадь кровли.

А теперь самое главное – не допустить основную ошибку, взяв вместо «чистых» размеров «грязные». Иначе – не учитывая запас, необходимый для перехлеста листов ондулина. Он необходим, иначе пострадает качество кровли. Поэтому простое перемножение длины и ширины, дающее площадь листа в 1,92 квадратного метра, не годится для определения расхода материала. Ведь порядка 0,3 квадратных метра с этого листа уйдут на перехлест.

Теперь более точные подсчеты. Когда кладется кровля, листы ондулина перехлестываются не только в продольном, но и в поперечном направлении. По длине перехлест составит от 10 до 15 сантиметров, а по ширине – одну волну (9,6 сантиметра). Получаем «чистые» размеры:

  • Длина – от 1,85 до 1,95 метра;
  • ширина – 0,864 метра.

С этими размерами листа ондулина полезная площадь его получится меньше – от 1,6 до 1,64 квадратного метра. И еще: не забудьте, что по краю кровлю придется подрезать, и материала понадобится процентов на 10 больше. От этих цифр и отталкивайтесь, закупая кровлю.

Расчет ондулина на крышу

Ондулин — это кровельный материал. в состав которого входят битум, резина, целлюлозные волокна, минеральные вещества (наполнитель), минеральные пигменты. Изобретен он был во Франции в 1944 году. В нашей же стране ондулин появился лишь в середине 90-х годов.

В настоящее время данный кровельный материал продолжает набирать популярность. И это не удивительно, ведь ондулин является хорошей альтернативой таким эстетичным и распространенным материалам, как гибкая черепица и металлочерепица. Происходит это за счет того, что ондулин, обладая практически такой же эстетичностью и водонепроницаемостью, стоит в 2-2,5 раза дешевле.

Если Вам интересен этот кровельный материал и Вы рассматриваете его в качестве одного из претендентов на звание «Моя кровля», то Вам может пригодится онлайн-калькулятор. который расположен ниже. С его помощью можно затратив совсем немного времени определить требуемое количество листов ондулина для покрытия той или иной крыши, а также рассчитать требуемое количество кровельных гвоздей. Кроме этого, Вы можете узнать многие параметры своей крыши (кровли). Например, Вы можете легко рассчитать угол наклона крыши (под каким углом будет лежать кровля) или общую длину конька. Здесь под коньком подразумевается общая длина мест, где производится сопряжение скатов, т.е. мест, в которых происходит перелом крыши.

В расчете участвуют следующие типы крыш:

Тип 1 — односкатная крыша, как с равной, так и с переменной шириной.

Тип 2 — двухскатная крыша с равными скатами.

Тип 3 — двухскатная крыша с разными скатами.

Тип 4 — мансардная крыша.

Тип 5 — шатровая крыша (четырехскатная с одинаковыми скатами).

Тип 6 — вальмовая крыша.

Тип 7 — трехскатная крыша.

Тип 8 — многоскатная крыша.

Основные правила укладки ондулина

Если осуществляется монтаж крыши ондулином и вам необходимо наступать на уже уложенные листы кровельного покрытия, то настоятельно рекомендуем ставить ногу только на гребень волны, но никак не между соседними волнами!

Схема крепления ондулина к обрешетке кровли.

Укладка ондулина возможна только при плюсовой температуре

Если кровля крыши ондулином выполняется при отрицательной (до -5°C) температуре, то работы следует вести с большой осторожностью. Устройство крыши из ондулина при более низких температурах запрещено! Установка ондулина при температуре окружающего воздуха выше +30°C также не рекомендуется

Как крепить ондулин? Крепление ондулина к обрешетке выполняется с помощью специальных кровельных гвоздей, являющихся каркасом кровли. Технология укладки ондулина — это 20 гвоздей на один лист. Помните: это гарантийное требование, и если эта технология кровли ондулином не соблюдается, то велика вероятность разрушения покрытия при сильном ветре: ваша кровля просто может «улететь». Проконтролируйте, чтобы и нанятые вами строители знали, как правильно укладывать ондулин.

Обрешетка под ондулин выполняется из деревянных брусьев сечением 40х60 мм. Шаг обрешетки под ондулин зависит от уклона крыши:

  • до 10° — сплошная (доска, фанера, OSB);
  • 10-15° — не более 450 мм;
  • больше 15° — не более 610 мм.

Технология покрытия ондулином категорически запрещает выполнение нахлеста в одном углу из четырех листов. Такой настил ондулина может повлечь «вздыбливание» краев материала. Технология покрытия крыши ондулином рекомендует начинать второй ряд покрытия с ½ листа, чтобы на угловом стыке образовался нахлест в три листа. Говоря иначе, перед тем как положить ондулин, необходимо разрезать пополам в вертикальном направлении 1-й лист 2-го ряда, а 2-ой лист уложить с минимальным нахлестом (в одну волну) на первый.

Популярные статьи  Как правильно выбрать тандыр: рейтинг лучших и на что обращать внимание при выборе

Работа с ондулином – простой процесс. Покрытие ондулином – это легкие, гибкие и слегка растягивающиеся листы, чем некоторые строители и стараются воспользоваться. Они стремятся изо всех сил «дотянуть» кромку неровно закрепленного листа. И в самом начале все выглядит вполне красиво, но через небольшое время ваша кровля пойдет волнами.

Данная таблица поможет определиться при выборе кровельного материала.

Так как правильно положить ондулин? Выполняя крепеж ондулина, крайне важно следовать линейности горизонтальных и вертикальных стыков по всей площади кровли. Схема укладки ондулина не допускает растягивание листов, как мехов гармошки

Перед тем как прибивать ондулин, удостоверьтесь, что листы покрытия лежат ровно.

Ну и, конечно же, никто не отменял старое утверждение «семь раз отмерь –  один раз отрежь». Как сделать крышу из ондулина, как правильно класть ондулин, какие нахлесты и свесы необходимо выполнить, указано в прилагаемой к материалу инструкции. Так, если сделать свес чересчур длинным, он прогнется, сделать коротким – под него будут забиваться осадки и мусор. Неверно выбранный шаг обрешетки, и ремонт кровли из ондулина вам обеспечен, так как покрытие может буквально провалиться. А ремонт ондулина – это довольно сложный процесс. Демонтировать закрепленный лист ондулина (демонтаж поврежденного участка), не нарушив при этом его целостности. практически невозможно.

Программы для проектирования и расчета стропильных систем

Калькулятор расчета листов ондулина для крышиРасчет системы стропильной в специальной компьютерной программе

Как видно из вышесказанного, произвести расчет строительных систем крыш довольно сложно. Нужно обладать достаточным запасом теоретических знаний, обладать навыками рисования и черчения. Естественно, что далеко не каждый человек обладает такими профессиональными навыками.

К счастью, сегодня задача проектирования значительно облегчена, поскольку имеются очень удобные компьютерные программы позволяющие разрабатывать проекты различных строительных элементов.

Конечно, некоторые программы рассчитаны на профессионалов (например, Автокад, 3D Max и пр.). Неопытному человеку достаточно сложно разобраться с этим софтом.

Но существуют и более простые варианты. Например, в программе Аркон очень просто можно создавать разнообразные эскизные проекты, чтобы наглядно посмотреть, как будет выглядеть та или иная крыша.

Есть там и удобный калькулятор для расчета стропил, который позволяет эффективно и быстро произвести расчеты. Программа Аркон прекрасно подходит для профессионалов, но может быть использована и частными пользователями.

В сети можно найти и калькулятор расчета стропил, работающий в режиме онлайн. Однако произведенные на нем расчеты – это исключительно рекомендательные величины и не могут заменить разработки полноценного проекта.

Вначале о самом материале

Чтобы сделать верный расчет ондулина на крышу, следует познакомиться с самим материалом. Ведь именно его технические характеристики вы и будите использовать при вычислениях. Так что собой представляет ондулин? В каком виде он выпускается?

Еврошифер, а именно так называют ондулин, представляет собой прессованные листы целлюлозы. Для связи волокон они пропитываются битумом высокой очистки. Также, на лист наносится защитный слой из полимера, который придает еще и красивый внешний вид. Еще одна защита – это нанесение минеральной крошки или керамизированных гранул на верхнюю наружную поверхность.

У ондулина, как и у любого другого вида кровельного материала, имеются свои преимущества и недостатки. К его плюсам специалисты относят следующее:

  • обладает хорошими гидроизоляционными качествами;
  • материал экологически безопасен;
  • ондулин устойчив к воздействию агрессивных сред;
  • сравнительно небольшой вес. Масса листа ондулина со стандартными размерами составляет около шести с половиной килограммов;
  • легок в обработке. Разрезать материал на нужные куски можно с помощью простой ножовки. Кроме того, он достаточно гибкий, что позволяет использовать его для покрытия даже сложных по конфигурации крыш;
  • ондулин может служить дополнительной шумоизоляцией.

Если говорить о минусах, то в первую очередь упоминают пожароопасность. Ондулин пропитан битумом, а этот материал хорошо горит. Также, некоторые специалисты упоминают о небольшой прочности. Конечно, свободно «бегать» по такой крыши нельзя. Но, если монтаж проведен правильно, то кровля выдержит достаточно большие нагрузки от снежного покрова.

Еще один возможный минус – это срок службы ондулина. Но тут многое зависит от качества материала. Если приобретен дешевый вариант, да еще и монтаж произведен не по правилам, то крыша может начать протекать уже через пару лет. Но с качественным материалом такое не произойдет на протяжении 15-20 лет. То же самое касается и изменения цвета под воздействием солнечных лучей. Некачественный ондулин потускнеет быстро.Калькулятор расчета листов ондулина для крыши

Выбираем уклон в зависимости от используемого кровельного материала

Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер.

Сегодня кровельных материалов огромное количество!

О размерах шифера плоского листового.

Об отливах для крыши здесь. Какие выбрать и как установить.

Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать.

Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.

Минимальный угол наклона

Существует понятие минимального значения этого параметра.

Для каждого из материалов этот параметр свой.

И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.

В дальнейшем может возникнуть очень много проблем, если нарушить это правило:

  • для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
  • угол наклона для рулонных материалов (рубероид, бикрост и пр.) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2-5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;
  • производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;
  • для металлической черепицы значение этого параметра равняется 14;
  • для ондулина – это величина в 6 градусов;
  • минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие – сплошная обрешетка;
  • для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.

Это о минимальных величинах.

Дам совет – придерживайтесь этих правил.

Чтобы посреди зимы не пришлось всю кровлю перестилать.

Теперь об оптимальных значениях

Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега.

А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.

Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе.

При меньшем наклоне снижается ее парусность.

И не возникает запредельных нагрузок на кровельный материал и стропила.

Также не произойдет срывания крыши при резких порывах ветра.

При этом оптимальный угол уклона кровли равняется 9 — 20 градусов.

Очень часто в регионе есть и снега, и ветер.

Например, Оренбургская область.

В таком случае выбирают среднее значение угла наклона.

Как правило, его величина находится в диапазоне 20 — 45 градусов.

Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
