Как выложить камин своими руками: особенности и виды изделий, чертежи

Общие сведения и устройство

По сути, традиционный английский камин – это печь упрощенной конструкции, состоящая из таких основных элементов:

  • открытая топка больших размеров в виде прямоугольной ниши (портала), выложенная из полнотелого керамического кирпича;
  • прямой дымоход, изображенный на схеме, оснащен специальным выступом – каминным зубом и сужающейся частью – дымосборником;
  • предтопочная фронтальная площадка играет декоративную роль и одновременно защищает полы от искр из топливника;
  • задвижка для регулировки тяги.

В нынешних условиях камины строят исключительно для создания неповторимой атмосферы уюта в частных домах и дачах, а не с целью организовать отопление. Дело в том, что открытые очаги крайне малоэффективны, даже у более сложных моделей с двумя дымооборотами КПД не превышает 20%, поскольку львиная доля тепла попросту выходит на улицу через трубу.

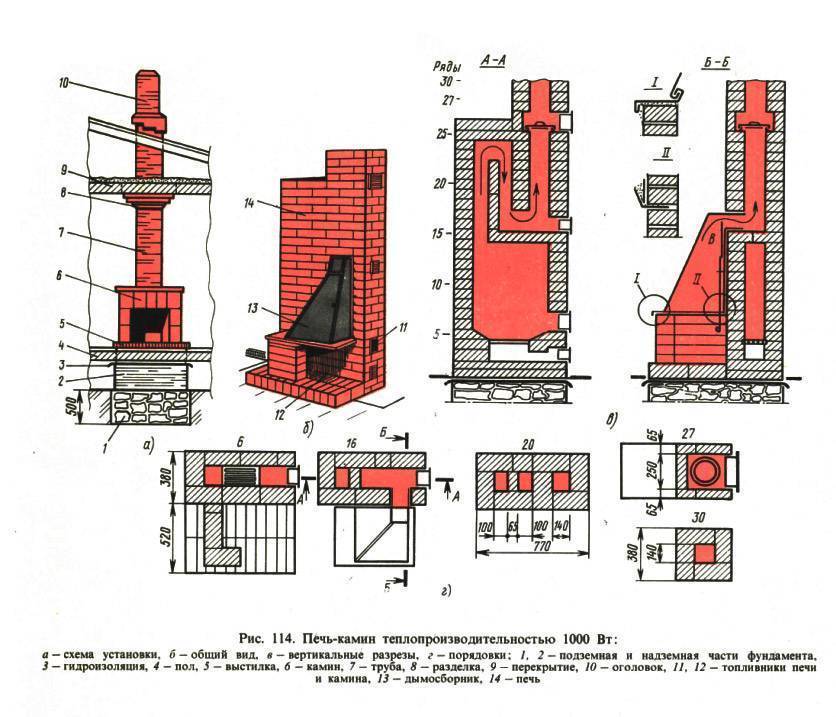

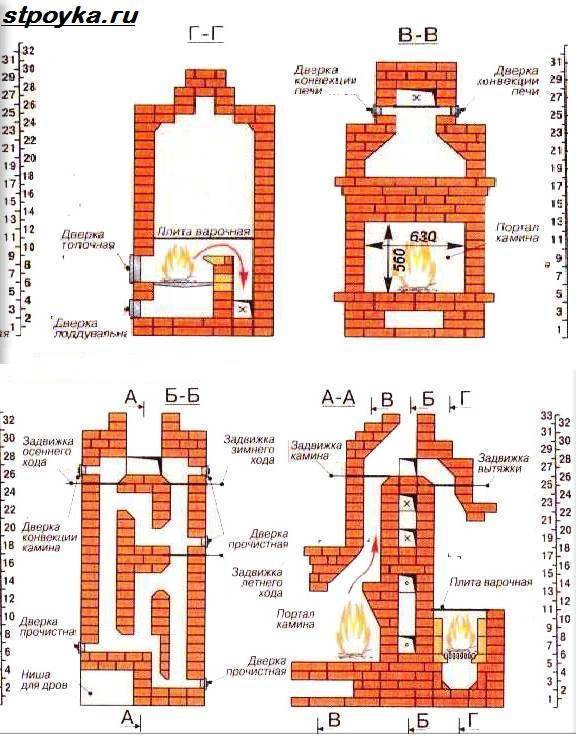

Схема сложного камина с двумя дымооборотами

Нагрев комнаты происходит за счет инфракрасного излучения, выделяемого открытым пламенем. Как только оно затухает, теплоотдача прекращается. Конвективный обогрев здесь не работает — тяга дымохода, имеющего большое сечение, буквально высасывает тепло из помещения вместе с воздушным потоком. Уменьшить поперечный размер трубы нельзя – камин станет дымить в комнату. По той же причине кирпичные стенки практически не аккумулируют теплоту.

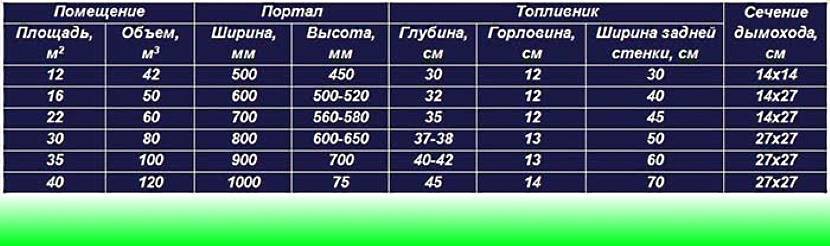

Чтобы вы могли правильно подобрать габариты камина, не углубляясь в расчеты, представляем таблицу с размерами основных элементов, привязанными к площади помещения.

Как сложить камин из кирпича

После этого можно закупать материалы и приступать к самому волнующему моменту – кладке камина.

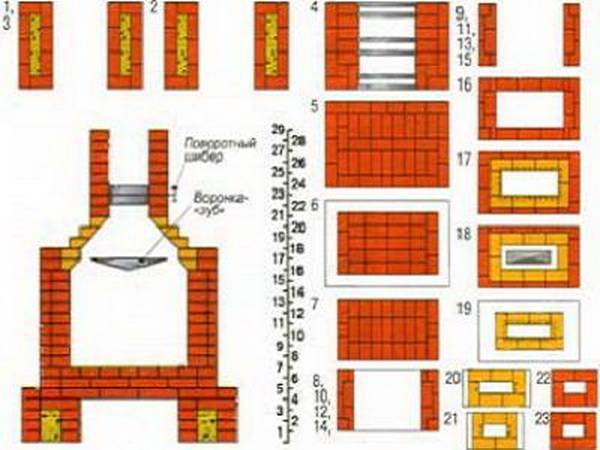

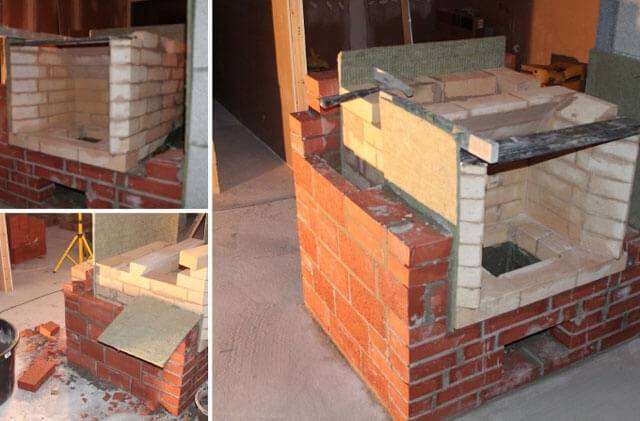

Как выложить камин своими руками: особенности и виды изделий, чертежи

Пошаговая инструкция по созданию камина из кирпича подробно:

Сначала заливается фундамент камина. Для этого создается опалубок и туда заливается бетон

Очень важно, чтобы основа сооружения создавалась отдельно от основного фундамента, иначе при сезонных сдвигах почвы может поехать как вся конструкция камина, так и дымоход. Фундамент должен просохнуть в течение недели.

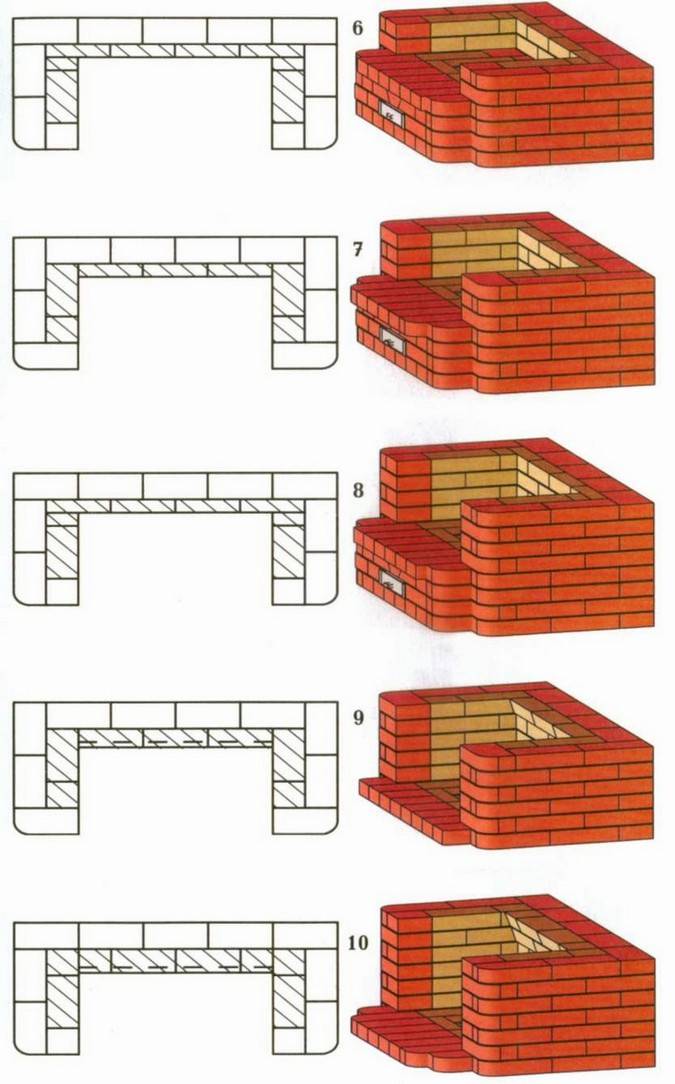

Затем выкладывается кирпич, согласно чертежам

Раствор для кладки наносится на середину чертежа, а излишки убираются мастерком.
Перед выкладкой топки нужно на дно выложить арматуру в виде решетки.
После создания топочной камеры возводится портал. Для этого его сначала оформляют тремя уголками из стали.
В конце возводят дымоход. На уровне 25-30 ряда кирпичей нужно вставить заслонку.
После создания дымохода можно выполнять все облицовочное оформление.

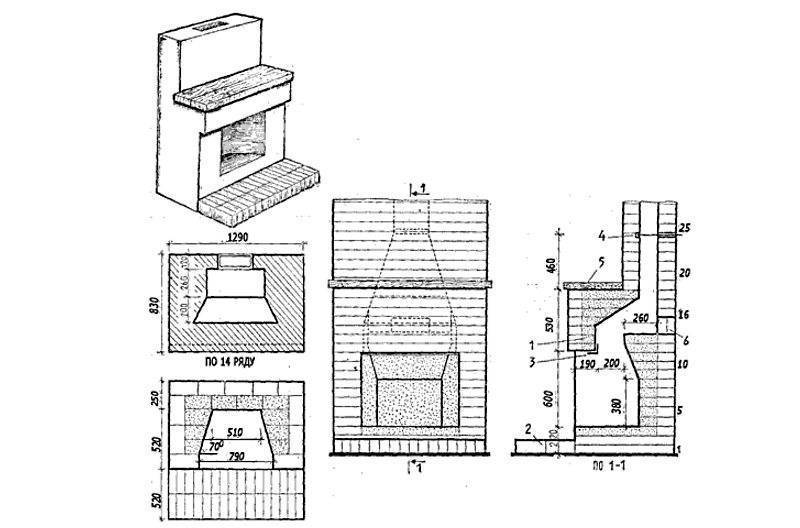

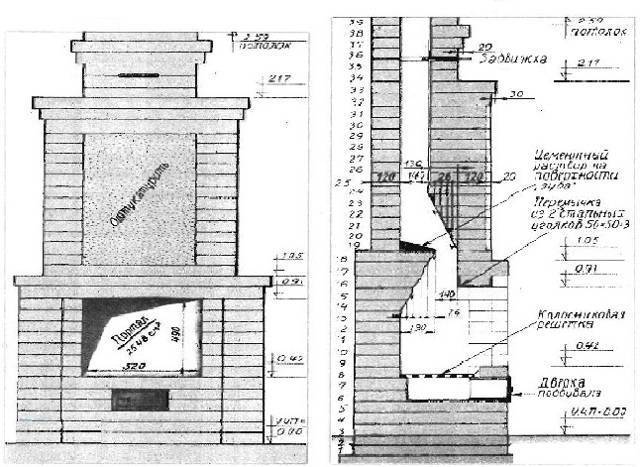

Как выложить камин своими руками: особенности и виды изделий, чертежи

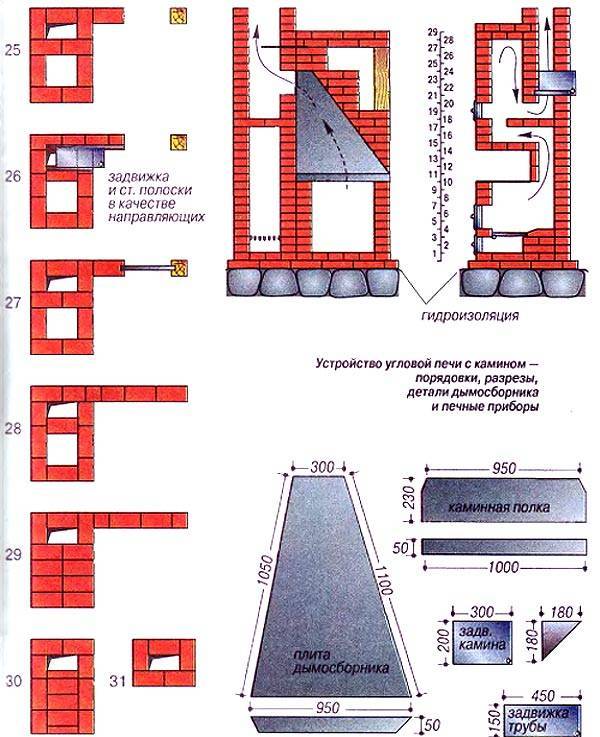

Как выложить камин своими руками: особенности и виды изделий, чертежи

Строительство каминов: выбираем материал

Как было сказано выше кирпич, это лучший материал для кладки камина. Однако не каждый кирпич отвечает своим характеристикам. Специалисты рекомендуют приобретать полнотелый кирпич поштучно

При покупке обращайте внимание на его вес и форму, лучше выбирать маленькие кирпичи красного типа. Именно его можно назвать каминный кирпич

Такой подход поможет хорошо сэкономить при строительстве.

В качестве отделочного материала для камина хорошо подойдет плитка, поверхность которой имитирует камень

Кроме кирпича в процессе строительства потребуются следующие материалы:

Песок речного типа, он должен быть чистым и однородным;Цемент и глина;Для засыпки площади щебень;Фанера;Рубероид;Арматура длинной приблизительно до 70см;Стальные листья;Заслонка для дымохода;Декоративный материал.

Все материалы из списка, нужно подготовить заранее и в необходимом количестве. Для этого все нужно рассчитать после составления чертежа. Вас ничего не должно отвлекать от процесса кладки. Поэтому все должно быть обязательно под рукой.

Размеры и расположение камина

Расположение камина определяет его вид, и отчасти размеры. В зависимости от расположения также может меняться и форма сооружения.

Различают несколько видов:

Встроенные. Самый сложный вид, который сооружается в момент постройки дома. Очень часто такие камины бывают даже двухэтажными, и тепло от очага на первом этаже отапливает сразу несколько комнат на обоих уровнях. Удобство этой модели в том, что дымоход прячется в стену. Порталы этих каминов имеют прямоугольный вид с верхней полкой.

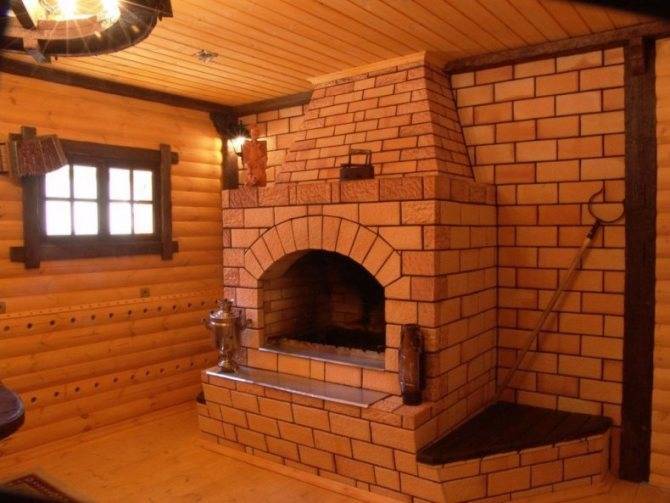

Угловые камины из кирпича. Такие варианты прежде всего экономят место в комнате. Они прекрасно впишутся в небольшое помещение в 9-15 кв. м. Если обе стенки камина расположены у смежных стен с другими комнатами, то в этом есть еще и выгода отопления: устройство одной топкой будет обогревать весь дом или первый этаж. Угловые камины также могут быть одноэтажными или двухэтажными.
Пристенные. Такую модель можно сложить в уже построенном доме. Дымоход также выкладывается поверх сооруженной стен и выводится на крышу. Порталы таких каминов имеют прямоугольный вид с пристроенной верхней трапецией, которая скрывает дымоход.
Островные. Это самый сложный вид сооружения, так как его размещения предполагается в центре комнаты

Для его создания самое важное – рассчитать сильную тягу, которая будет обеспечивать удаление летучих продуктов горения при условии полного отсутствия стенок камина. Также эта конструкция лишена каминного зуба.

Размеры камина зависят не столько от дизайна интерьера, сколько от величины топочной камеры, которая, в свою очередь, отталкивается от площади комнаты.

Расчет размера топочной камеры пошагово:

  1. Площадь комнаты поделить на 100 = площадь топки. Пример: комната 30 кв. м. = площадь топки 0,3 кв. м.
  2. Глубина топки должна быть в 1,5-2,5 раза меньше ширины. Площадь топки 0,3 кв. м. = глубина – 32 см при ширине 80 см.
  3. Высота топки больше ширины в 1,5 раза. При топке 30 кв. м. – высота 120 см.
  4. Площадь отверстия для выхода дыма, которая имеет соотношение к площади зеркала камина 1:15. Если предполагается топить камин углем или другими материалами с большим количеством газовых отходов, то площадь дымохода лучше взять из расчета 1:10. То есть в данном примере дымоход составит 64 см. Высота дымохода будет от 3 до 5 метров.

Совет. Готовыми схемами камина из кирпича лучше не пользоваться, так как они составлены примитивно и с ошибками, кроме того, их невозможно подогнать под конкретное помещение. Проще за 30 минут на бумаге выполнить свою.

Раствор для камина своими руками

Подбираем нужную глину. Берёмся за инструкцию как сделать камин. Чтобы подготовить раствор для кладки потребуются широко известные расходные материалы и компоненты. Обычный вариант — глина на водном растворе.

Если у Вас не получится такую найти в продаже или просто подготовить, то придётся добавлять в раствор дополнительные компоненты, что выльется в дополнительные финансовые затраты.

Подготавливаем глину для работы. Глину необходимого количества и нормальной консистенции замачивают в воде на 2-3 дня.

Раствор для кладки. Замешивают будущий раствор обычной лопатой, можно и ногами, предварительно обувшись в резиновые сапожки

Обращайте внимание на состояние глиняного раствора, при появлении любого мусора и грязи — сразу удаляйте их

При отсутствии нормальной глины, можно в равной пропорции смешать жирную и тощую. Отдельно эти 2 вида глины для раствора не используются, даже с добавлением других компонентов.

Готовность глиняной смеси. Предварительно необходимо проверить полученную смесь на качественные свойства. Делаем 2 небольших шарика из раствора, один помещаем сохнуть в тёмное сухое место, второй сплющиваем до состояния лепешки.

Оставляем оба изделия сохнуть на 2-3 дня и проверяем материал. На нём должны отсутствовать какие-либо трещины и изъяны. Если получился жирный раствор, смешайте его с цементом. Если трещин нет, значит у Вас нормальный или тощий раствор.

Обустройство фундамента

  • Дно котлована глубиной, равной фундаменту дома, утрамбовать;
  • Уложить на дно и утрамбовать песок слоем не менее 0,1 м;
  • Бутовым камнем засыпать котлован до уровня почвы, заполняя промежутки раствором извести с глиной либо цементной смесью;
  • Сверху бетон выровнять, а по окончании застывания покрыть двумя слоями рубероида;
  • Смонтировать опалубку из дерева до пола помещения. Габариты фундамента во все стороны должны превышать размеры камина на 5 см;
  • Сделать сетку из стальной арматуры диаметром от 1,2 до 1,5 см и установить ее, используя деревянные бруски, на высоте 50 мм от гидроизоляции;
  • Бетонный раствор (цемент марки М400 – 1 ч., щебень — 5 ч., песок – 3 ч.) засыпать в опалубку и при помощи уровня создать горизонтальную поверхность;
  • В течение 7 суток бетон затвердеет, после чего снять опалубку и покрыть фундамент битумной мастикой. Выждать еще 3 недели, а затем накрыть фундамент 2 слоями рубероидной гидроизоляции.

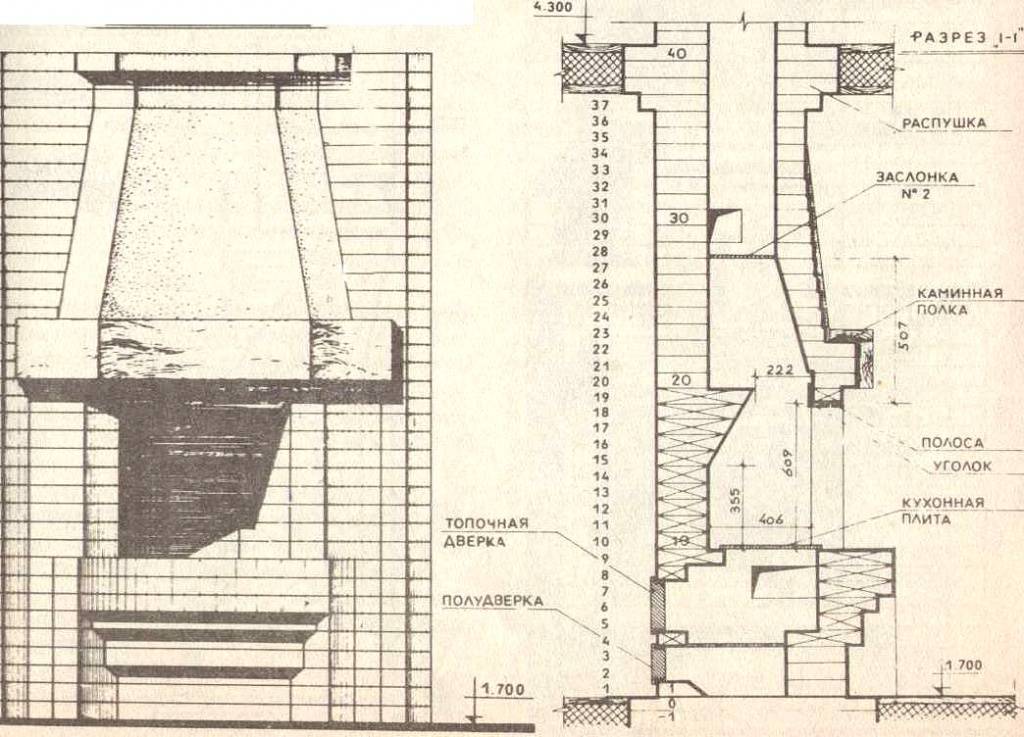

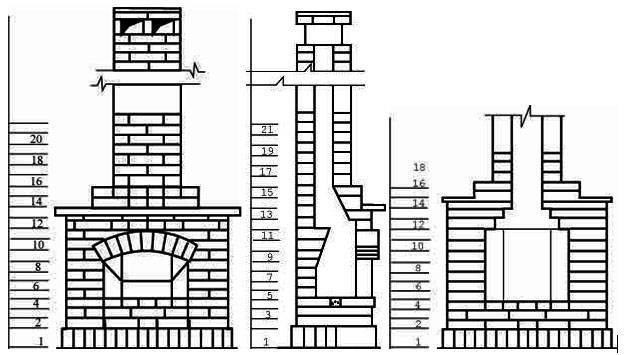

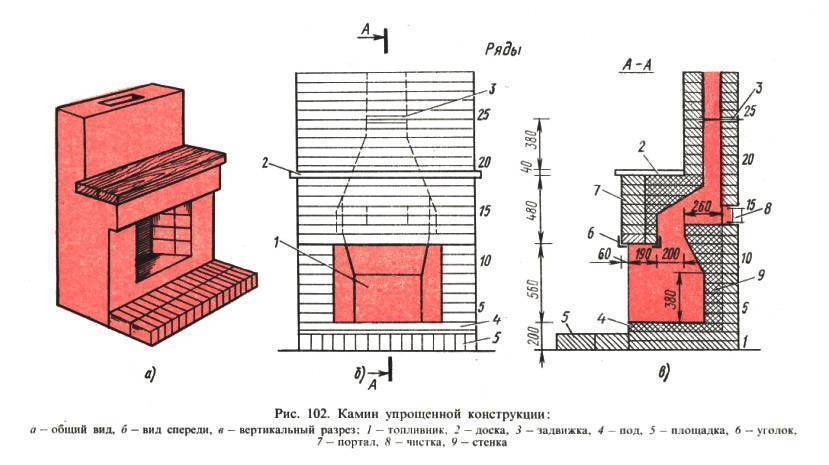

Вертикальный разрез камина открытого типа

  • Топливник или топка (3) камина – его основная часть, представляющая собой нишу из огнеупорного материала – шамотного кирпича. Именно здесь происходит сгорание топлива.
  • Портал (5) – обрамляет топливник и выполняет декоративную функцию.
  • Под (2) – нижняя часть топливника сделана также из огнеупорного материала.
  • Колосниковая решетка (она не видна на схеме), служит для поддержания топлива и подачи воздуха снизу.
  • Зольник (1) предназначен для сбора золы и его чаще всего делают в виде металлического ящика.
  • Предтопочная площадка (12) ограничивает попадание искр из топки на пол и является элементом декора камина.
  • Заднюю наклонную часть топливника (4) называют еще зеркалом. Его задача – отражать тепло из топки в помещение. Зеркало формирует дымовой зуб (6), который еще называют гусек или дымовой карниз. Эта важная деталь камина препятствует смешению потоков воздуха, выпадению сажи и проникновению дыма в помещение.
  • Хайло (7) или дымосборник, собирает продукты горения с топливника и передает их через дымовую горловину (9) и отвод (10) в дымоход (11).
  • Задвижка (8) или шибер перекрывает поступление холодного воздуха в помещение с улицы при неработающем камине, а также регулируют тягу.

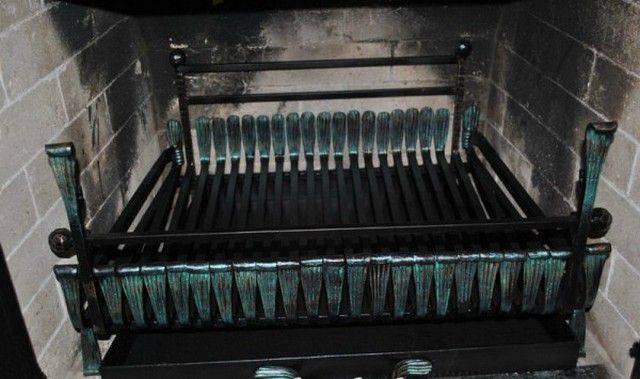

Топливо для камина обычно располагают не на поде и на специальной каминной решетке, чтобы был доступ для свежего воздуха снизу.

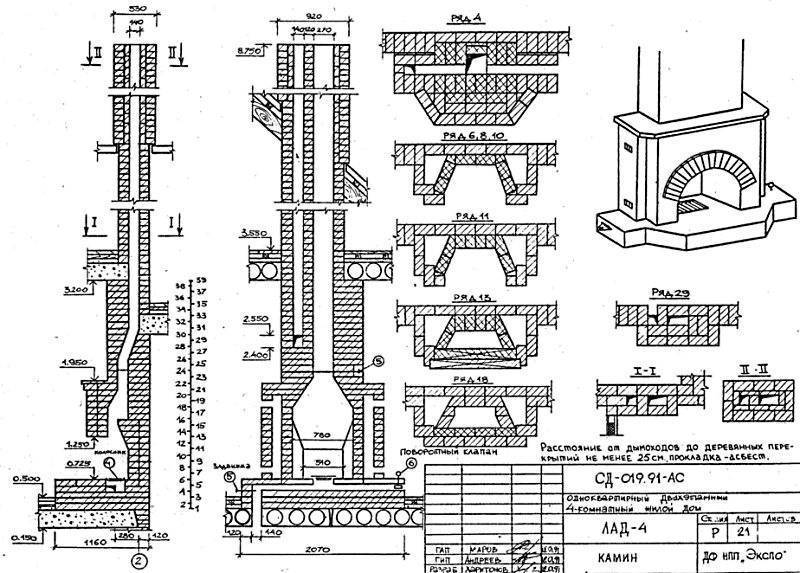

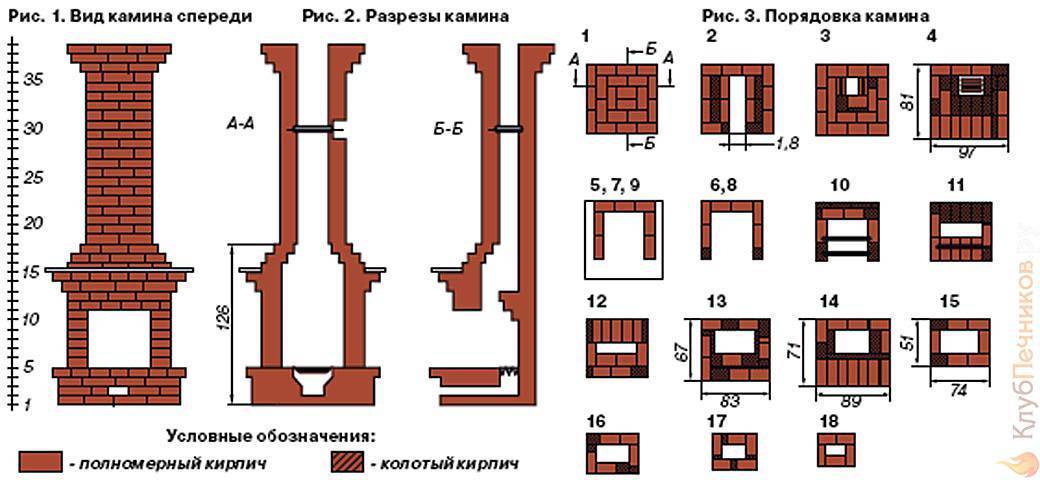

Как выложить камин своими руками: особенности и виды изделий, чертежи

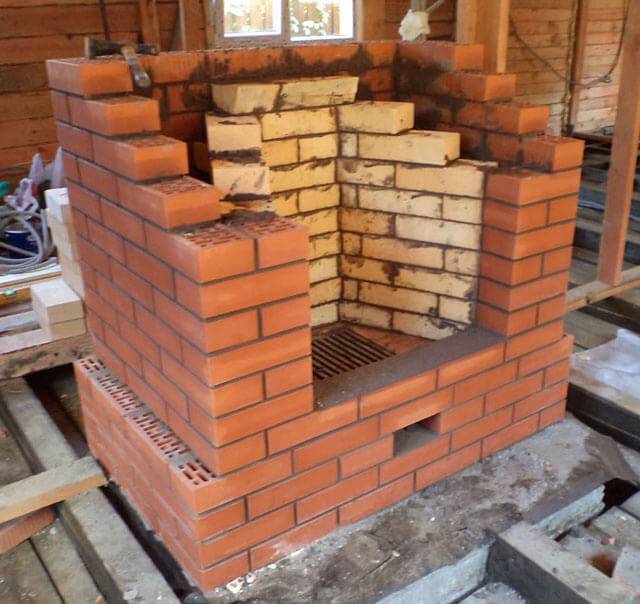

Инструкция по кладке камина из кирпича

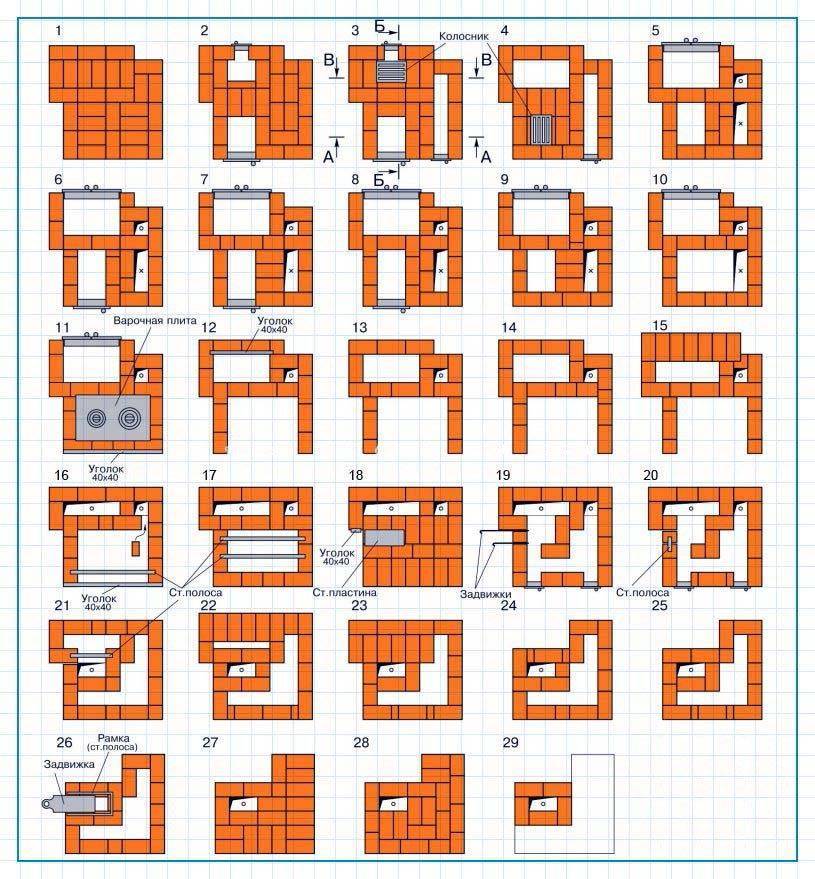

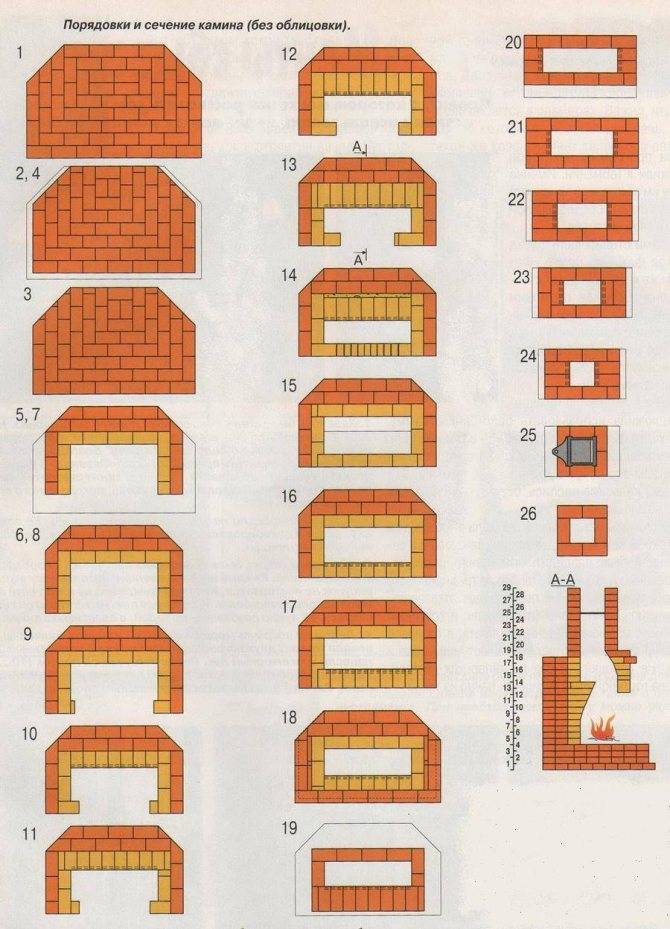

Следует строго придерживаться порядовки камина своими руками из кирпича, особенно, если вы хотите соорудить его в английском стиле. Первое, чем стоит заняться – изолировать примыкающую к камину стену листовым металлом или прочной фольгой. Все деревянные элементы пропитывают антипиренами для внутренних работ. Кроме того, на пол стелют огнеупорное покрытие, которое не боится искр и угольков.

Перед началом строительства стоит перебрать и отсортировать кирпичи, отложив в сторону экземпляры со сколами и трещинами. Такие дефектные кирпичи можно употребить для кладки основы. Каждый этап кладки можно выполнить сначала без раствора, чтобы отшлифовать и подрезать кирпичи.

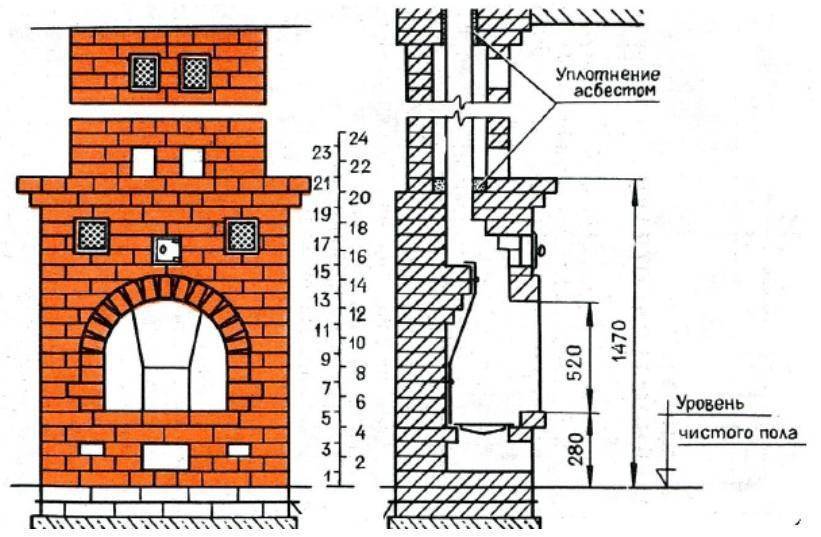

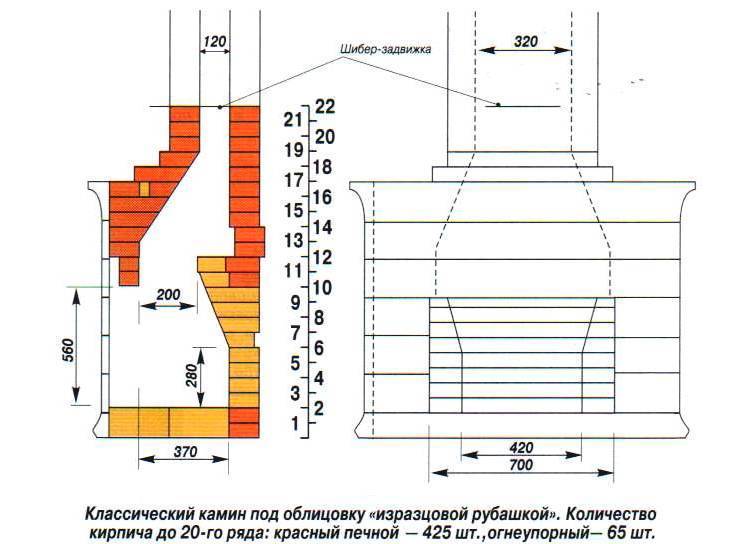

Как выложить камин своими руками: особенности и виды изделий, чертежи

Простой керамический кирпич предварительно нужно замочить, а вот шамотный – можно только вытереть влажной тряпкой от грязи. Тогда раствор будет просыхать равномернее.

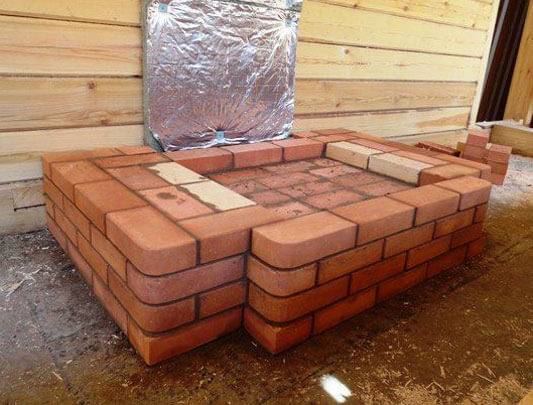

Для кладки основы камина используют полнотелый кирпич площадью 1140×1270 мм, уложив из него два ряда с перевязкой. Предварительно проверяют горизонтальность фундамента, и в случае необходимости выравнивают уровень с помощью кладочного раствора, регулируя толщину шва. Раствор при этом используют цементно-песчаный с пропорциями 1:2 или 1:3. Следующие два ряда кладут согласно схеме, но для дна топки используют уже шамотный кирпич и жаропрочный раствор. Его делают из глины с песком, смешанных так, чтобы раствор не сползал с мастерка, но и не прилипал к нему.

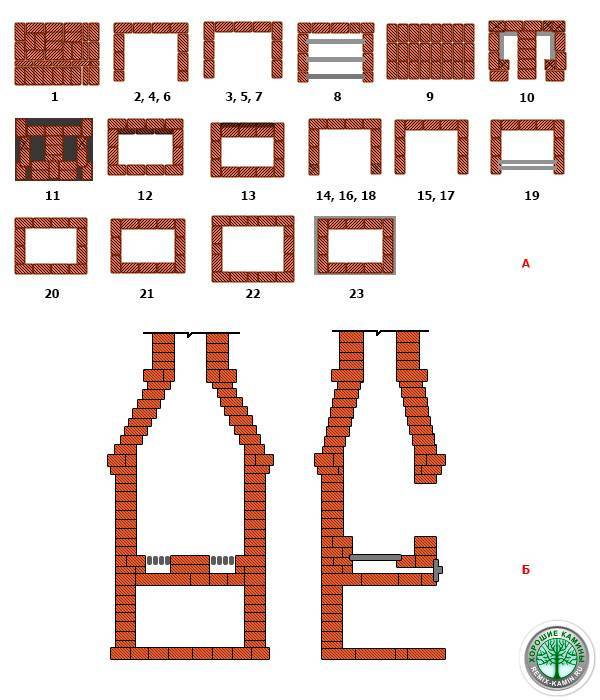

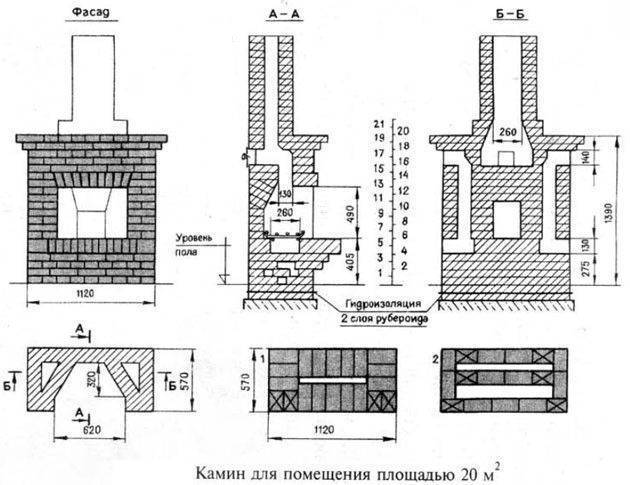

Как выложить камин своими руками: особенности и виды изделий, чертежи

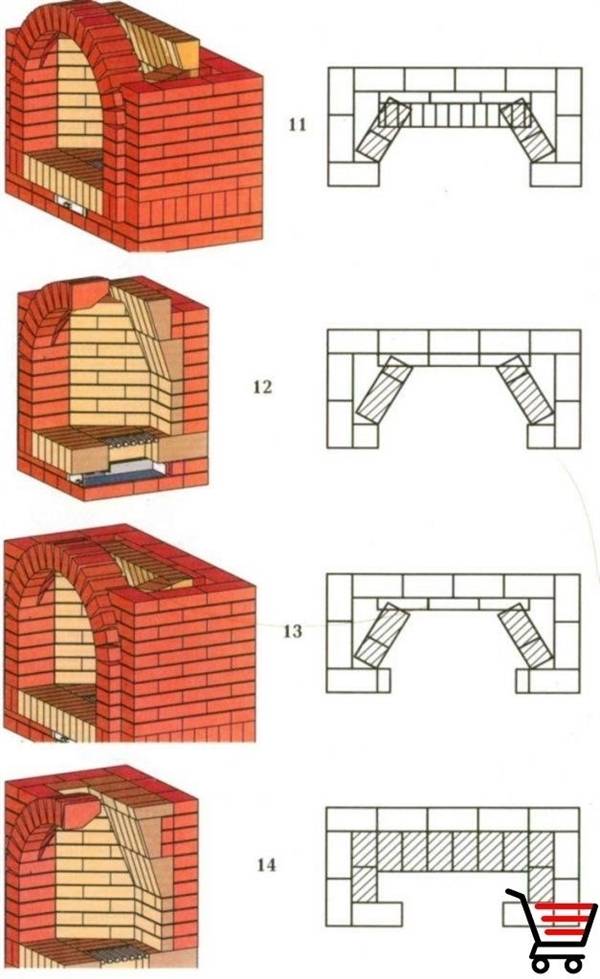

Далее выгоняют стенки топки. Согласно схеме-порядовке выкладывают внутренние стенки из шамотного кирпича на раствор глины, а внешние – из керамического кирпича на цементно-песчаную смесь или глиняный раствор с добавлением 20 % цемента. На кирпичах в задних углах топки делают диагональные срезы для улучшения теплоотдачи.

В 12 ряду по мере завершения кладки топки укладывают стальную полосу и уголки согласно схеме. В задней части камеры кирпич кладут тычковым способом, сделав на нем срезы для получения свода.

Во время кладки с 13 по 16 ряд выводят свод камина и газовый зуб, препятствующий проникновению угарных газов в помещение. В 15 ряду отверстие дымохода сужается, чтобы образовывалась усиленная тяга. А затем, в 16 ряду, дымоход делается шире и в него встраивают заслонку для очистки сажи. Внутренние стенки дымохода делают из огнеупорных кирпичей, а внешние – из красных керамических.

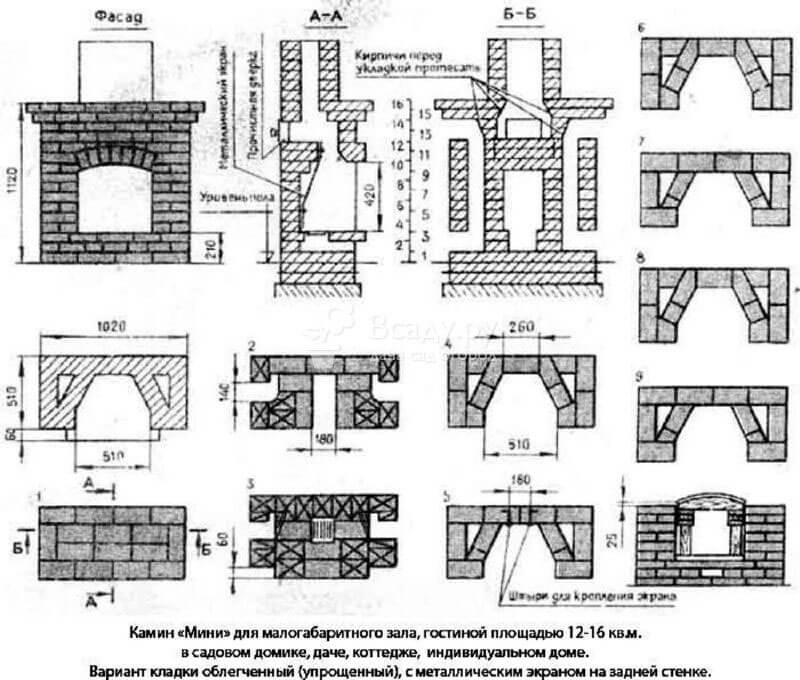

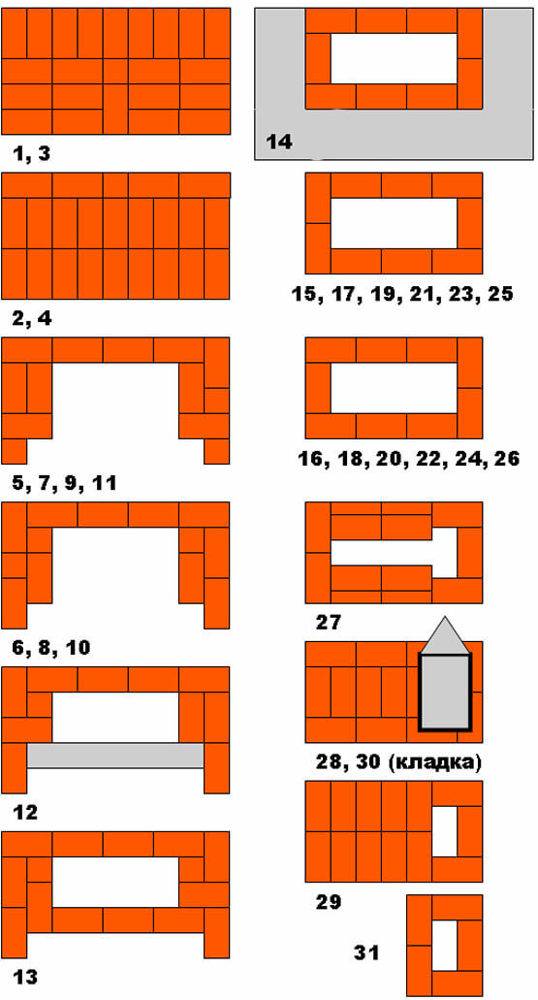

Как выложить камин своими руками: особенности и виды изделий, чертежи

Потом нужно постепенно, в точном соответствии со схемой выстроить дымоход с трубой. Все швы изнутри тщательно затирают рукой и проходят сверху влажной ветошью, чтобы устранить любые шероховатости. В противном случае, в таких местах будет скапливаться сажа.

В самом конце производят кладку дымовой трубы, сужая ее просвет до 1 кирпича. В 25 ряду ее накрывают заслонкой.

Когда кладка камина завершена, его оставляют для просушки при комнатной температуре на 2-5 суток, а затем начинают слегка протапливать. Таким способом раствор глины в топке равномерно прогревается и спекается. Благодаря этому кладка станет прочнее и долговечнее. Только после этого можно переходить к внешним отделочным работам.

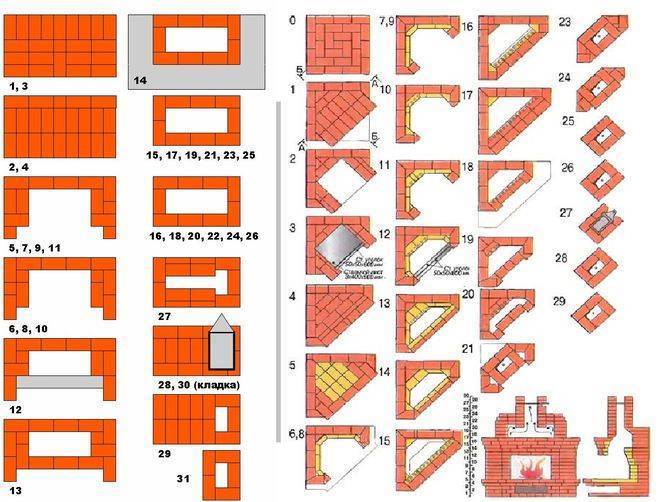

Подробная инструкция и порядовка

Построить камин своими руками легче, если есть подробное описание и фото каждого этапа монтажа. Существует несколько этапов, которых придерживаются при строительстве. Выполняя работы шаг за шагом можно сложить дачную печь-камин своими руками.

Создание чертежа

Независимо от формы и конфигурации конструкции, первое что делают – это создают эскиз и чертеж будущего камина. Придерживаясь масштабов на листочке рисуют конструкцию, с указанием всех элементов устройства

Важно на этом этапе выбрать облицовку. Например, если наружную часть планируют расшивать, то понадобится керамический красный кирпич. А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант

А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант.

Что такое каркасные дома и из чего их строят

Подготовительные работы

При монтаже камина в жилой комнате заранее укрывают всю мебель и пол полиэтиленовой пленкой. Если помещение не жилое, то это не делают, а после строительных работ, просто тщательно все вымывают и убирают.

Следующий шаг – возведение фундамента, от которого зависит надежность конструкции. Фундамент делают отдельным для камина, а не используют общий с домом. Если возведение делают в жилом доме, то удаляют аккуратно пол в том месте, где планируют строить камин. Его делают на 6 см больше, чем сама конструкция.

Вырывают яму глубиной 60 см, засыпают щебнем на 15 см, заливают ее и формируют основание. Фундаменту дают 7 дней для просушки. Перед возведением камина, сперва кирпичи выкладывают без использования раствора, в сухом виде.

На заметку!В процессе выкладывания кирпичей «насухо» каждый камень нумеруют. Это позволит построить камин быстрее.

Выкладывание камина

Как только фундамент подсох, выкладывают в два слоя рубероид. Для первого ряда кладки в раствор добавляют цемента в соотношении 20% от общего объема раствора. Первый кирпичный ряд кладут ребром. Равность диагоналей определяют с помощью рулетки.

Сплошные ряды строят с использованием мастерка. Дымоход и топливник возводят вручную. Раствор наносят на середину кирпича. При лишнем растворе его убирают влажной тряпкой сразу, до его высыхания.

После основания делают топливник. На дно выкладывают колосниковую решетку, затем возводят ряды топливника и крепят дверцу топливной камеры. Чтобы ее надежно зафиксировать, дверцу насаживают на металлический ус и закладывают между рядами. Поддувало строят на пятом ряду.

Следующий шаг – арка. Независимо от дизайна камина, при строительстве арки используют уголки из стали. На них крепят кирпичи, а при облицовке они прячутся. При возведении арки кирпичи ставят клином.

Возведение дымохода

От качественно построенного дымохода зависит будет попадать дым в помещении или нет. Если дымоотводный канал круглой формы, то тяга лучше, а если квадратная – хуже. Стенки делают гладкими, чтобы не образовывалась сажа и дым легко проходил через трубу. Сам дымоход делают вертикальным, реже под наклоном. При этом угол наклона не больше 30 °С. Размер трубы зависит от размера конструкции и выходного канала. Минимальное сечение 14х27 см. На верху дымохода устанавливают колпак, который защищает его от попадания осадков и других деталей.

Облицовочные работы

Если строят обычный или мини-камин своими руками, то завершают его облицовкой. Украшают наружную часть конструкции несколькими способами:

  1. Штукатурка. Сперва натягивают сетку, устанавливают П-образные скобы. Для защиты от коррозии наносят олифу. Первый слой в 5 мм штукатурки наносят на теплую стену. Второй слой наносится после высыхания первого. Густоту слоя делают гуще, чем предыдущий. Третий слой делают с толщиной до 15 мм.
  2. Окраска. Используют меловой или клеевой раствор.
  3. Гипсокартон. Он дает камину прямоугольные формы. Сперва делают каркас из металла, а на него зашивают гипсокартон.
  4. Декорация.

На заметку!При окраске наружной части камина в белый цвет в краску рекомендуют добавить синьки. Тогда краска будет более белоснежной.

С помощью облицовки прячут огрехи, что возникли в процессе кладки. При качественной работе облицовку можно и не делать.

Работа конструкции

Так как кладку конструкции делают влажными кирпичами, прежде чем растапливать камин, его нужно просушить. Делают это на протяжении 6-7 дней. Открывают топочную дверцу и зольной камеры. Затем камин распаляют для просушки, но до максимума температуру не доводят. На протяжении второй недели конструкцию прогревают каждый день, при этом не доводя температуру до максимума.

Как сделать уличный камин своими руками?

При проектировке камина особое внимание уделяется его функциональности

Пламя огня камина приносит умиротворение и спокойствие. Оно завораживает, создает уютную и комфортную обстановку. Камины из кирпича украсят загородный дом, сельскую усадьбу, дачную постройку. Это не только предмет интерьера, но и источник дополнительного тепла.

Материалы и инструменты

Для изготовления камина своими руками понадобится:

  • вода;
  • бетон;
  • цемент;
  • песок;
  • печной кирпич;
  • огнеупорный кирпич;
  • опалубка;
  • арматурные прутья;
  • киянка;
  • лопата;
  • уровень;
  • измерительная рулетка;
  • мастерок;
  • ведро;
  • бетономешалка или любое другое удобное приспособление;
  • шлакоблоки;
  • расшивка;
  • щетка.

Что касается дополнительных материалов для декора, то они подбираются индивидуально, исходя из задумки.

Разработка схемы-чертежа уличного камина

Проектирование чертежа камина — основополагающий этап его возведения. В чертеже подробное отражение должны находить место расположения камина, его габариты (включая дымоход). Лучше всего указать не только размеры в метрах, но и размеры в кирпичах. Например, сколько слоев кирпичей следуют друг за другом в высоту, а сколько в ширину. Это позволит наиболее точно рассчитать количество необходимых материалов. Рекомендуется нарисовать дополнительную схему, где будут показаны расположение, габариты каждой отдельной детали, а также схема каменной кладки. Такой чертеж необходим для дымохода, боковых пристроек и зоны горения.

На чертеже-схеме камина желательно указывать все размеры

Технология строительства

После того, как все материалы куплены, а точный чертеж составлен, можно приступать к непосредственному строительству камина на улице.

Видео: уличный камин своими руками

Первый этап — создание фундамента. Камин будет иметь солидный вес. Поэтому для него нужна надежная опора. Выкапывается котлован. На его дно нужно уложить «подушку» из щебня и песка. Затем выкладывается опалубка, а на нее решетка из арматурных прутьев. Вся конструкция заливается бетоном.

Фундамент — это первооснова камина

После того, как бетонный фундамент хорошо просох (4-6 дней) можно приступать к непосредственной кирпичной кладке. Для соединения кирпичей нужно приготовить раствор: 2 доли песка и 1 доля цемента.

Отделочные работы

Кроме того, что камин — печь, можно оформить цветным расшивочным швом, сам кирпич, возможно, перекрасить в другой цвет. Для этих целей используется темпера или гуашь.

Украшением для углового варианта камина могут быть изразцы или мраморная плитка, камень или декоративный кирпич. Если возникает желание, то поверхность можно просто отштукатурить или воспользоваться другими элементами декора.

Современный рынок предлагает большое количество элементов для декорирования, в том числе и деревянные детали. В целях безопасности их использование не рекомендуется.

Как выложить камин своими руками: особенности и виды изделий, чертежи

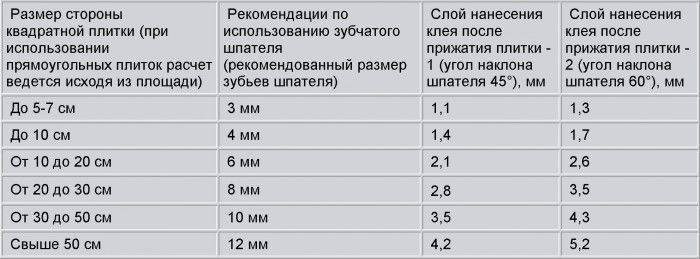

Таблица расхода плиточного клея на 1 метр в зависимости от выбора и наклона гребенки

Крепеж декора выполняется на обычный плиточный клей, а само украшение должно начинаться с нижней части камина, постепенно поднимаясь.

Если ваш камин — печь уже содержит детали из мрамора, то их рекомендуется прикрыть целлофаном, для избежания царапин.

Основные принципы строительства камина

Для каминной кладки можно использовать различные порядовки, однако любой вариант имеет общие принципы:

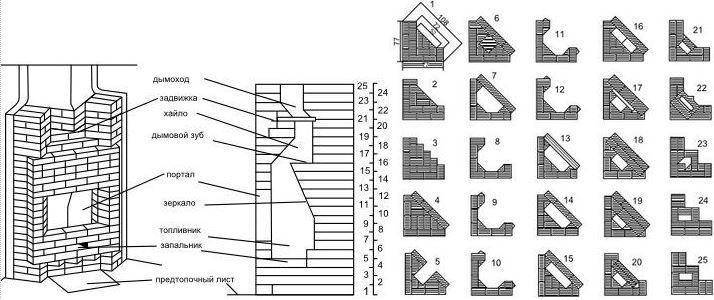

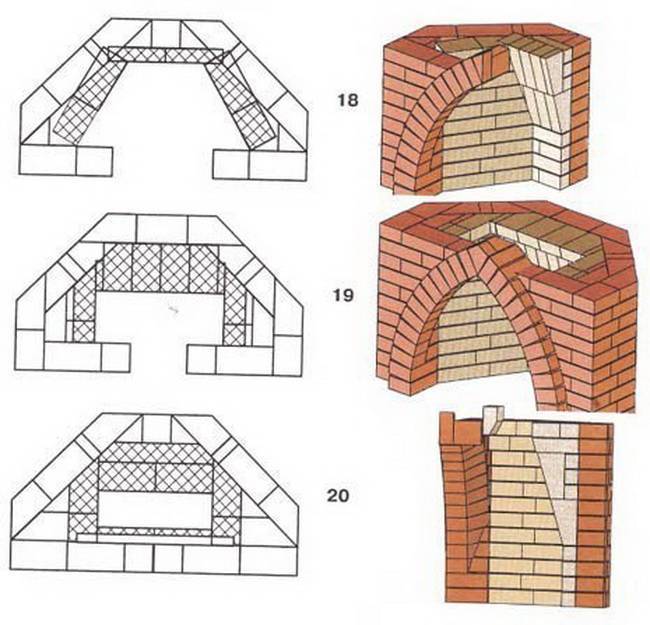

Угловой камин

  • первый ряд кирпича следует устанавливать на ребро, а следующие ряды – плашмя;
  • первые два ряда являются основанием;
  • следует использовать кирпич без надломов, трещин, скол и других повреждений;
  • если для строительства используется красный кирпич, его нужно предварительно замочить в воде, чтобы он не впитал влагу из раствора;
  • огнеупорный кирпич перед строительством замачивать не нужно, достаточно очистить от загрязнения и протереть влажной тряпкой;
  • толщина шва при строительстве не должна быть выше 5 мм;
  • если между швами появились излишки смеси, ее нужно удалить до застывания;
  • необходимо наносить умеренное количество смеси, чтобы она гарантировала надежное сцепления, и не выходила за границы кирпича;
  • при строительстве следует использовать однородный раствор без комков;
  • раствор нельзя использовать для обмазывания камина внутри;
  • оптимальное время для строительства – лето или другой теплый период;
  • начинать кладку следует с углов, чтобы она получилась ровной и аккуратной;
  • дно топки должно находиться на расстоянии минимум трех кирпичей от пола.

Для строительства необходимо выбрать оптимальную схему, закупить качественные материалы и приготовить огнеупорный раствор

Стоит уделить внимание и внешней отделки изделия. Ведь камин станет местом, около которого будут собираться все члены семьи

Выбор формы и размера камина

Перед тем как сделать камин в доме, нужно определиться с его местоположением, формой и размерами. Желательно решить эти вопросы ещё на этапе проектирования дома, так как в уже построенном здании сделать это будет гораздо сложнее: придётся разбирать полы для устройства фундамента и потолки для вывода дымохода, учитывать существующую стропильную систему крыши, чтобы дымоход её не нарушал и отстоял от несущих элементов на безопасном расстоянии.

При проходе трубы через перекрытия и кровлю важно изолировать их от горячей поверхностиИсточник ytimg.com

По форме и месту установки домашние камины бывают островными, пристенными, угловыми, а также встроенными в стену. Для самостоятельного возведения лучше выбирать очаги, пристроенные к стене или внутреннему углу комнаты. А камины, встроенные в межкомнатные стены, могут обогревать сразу два помещения. При этом располагать их следует так, чтобы они не стояли на пути сквозняков от открытой двери или окна.

Очень важно определиться с оптимальными размерами очага, которые зависят от площади комнаты, в которой он устанавливается. Если он будет слишком большим, притока воздуха для дымовой тяги не хватит, и дым будет выходить в помещение, либо, при открытых дверях, вытягивать тепло из других комнат. А маленький камин не сможет отапливать весь объем

А маленький камин не сможет отапливать весь объем.

Выбирая габариты, нужно ориентироваться на следующие рекомендации:

  • площадь вертикального сечения топки должна быть около 1/50 от площади комнаты;
  • глубина топочной камеры должна быть меньше её высоты в проёме в 1,5-2 раза;
  • сечение дымохода делается в 9-10 раз меньше сечения портального проёма.

Как выложить камин своими руками: особенности и виды изделий, чертежи Таблица с указанием оптимальных соотношений габаритов каминаИсточник ibb.co

Отделка

Для придания камину более привлекательного внешнего вида, выполните его финишную отделку. Чаще всего применяются следующие методы отделки:

  • покраска;
  • оштукатуривание;
  • облицовка плиткой, камнем и прочими подобными материалами.

    Отделка

Конкретный вариант отделки выбирайте на свое усмотрение. В случае если камин вам нравится и без финишной облицовки, расшейте швы кладки при помощи специального инструмента и тщательно очистите поверхность конструкции от лишнего раствора.

В остальном же внешний вид камина зависит исключительно от вашей фантазии и личных предпочтений.

Следуйте полученным рекомендациям, и готовый камин, возведенный собственными силами, будет долгие годы обогревать и украшать вашу комнату, эффективно справляясь со всеми возлагаемыми на него задачами.

Удачной работы!

Оптимальные размеры камина

При определении оптимальных размеров конструкции, нужно учитывать показатели площади, а также объема комнаты, которая в дальнейшем будет обогреваться возводимым агрегатом. Конкретно в этом примере строится камин с отверстием топочной камеры, имеющим площадь порядка 0,3 м2. Вы же можете менять предложенные размеры в соответствии с условиями вашей ситуации.

Как построить угловой камин

Определите оптимальные габариты портала топливника. В случае с рассматриваемой конструкцией порталом называется топочное отверстие. Его главными параметрами являются показатели ширины и высоты.

Придерживайтесь стандартного соотношения, в соответствии с которым ширина должна относиться к высоте как 3:2. В этом примере ширина портала будет равна 560 мм, а высота составит – 400 мм.

Высоту портала камина и глубину топливного отделения выдерживайте как 2:1, также допустимо соотношение 3:2.

Такие размеры являются наиболее оптимальными. Если топливник будет иметь более значительную глубину, теплоотдача агрегата существенно уменьшится. В случае же уменьшения габаритов топливника будет появляться задымление.

Угловой камин размеры

В рассматриваемой ситуации топливник должен иметь глубину в пределах 240-300 мм.

После определения оптимальных размеров топочного отделения углового камина, переходите к расчету подходящих габаритов отверстия для дымоотводящей трубы. Габариты этого отверстия подбирайте с учетом габаритов отверстия топочной камеры. Размер отверстия для дымохода должен быть примерно в 10-15 раз меньше площади отверстия топочного отделения.

Оптимальным размером прямоугольной дымовой трубы является показатель в 140х140 мм. Если сечение дымовой трубы будет круглым, делайте отверстие диаметром 100-120 мм. Оптимальная высота дымовой трубы – 350-400 см. Этот показатель может увеличиваться в зависимости от высоты кровельного конька.

В целях улучшения теплопередающих характеристик агрегата, задняя стенка его топливника выкладывается с уклоном вперед. Этот уклон следует начинать создавать примерно с третьей части высоты топливника.

Конструкция включает в свой состав дымосборник. Он обустраивается над топочной камерой. Между упомянутыми элементами выпускается т. н. карниз, также известный под названием перевал. Этот элемент предотвратит выброс сажи, искр и пр.

Если ваш камин выкладывается из резного кирпича, контролируйте, чтобы все его габариты в точности соответствовали модулю стандартной кладки. Типичные размеры рассматриваемого строительного материала составляют 25х12х6,5 см. Кладочный шов выдерживайте на уровне порядка 5 мм.

В соответствии с сечением конструкции на уровне топочного отделения будут определяться прочие габариты возводимой конструкции. Выполните их расчет и составьте чертеж-порядовку, по которому будет выполняться кирпичная кладка.

Также создание порядовки и выполнение необходимых расчетов можно поручить профессионалу. При желании вся необходимая проектная документация с легкостью находится в открытых источниках. Делайте так, как вам удобнее.

Оцените статью
