Как самостоятельно заменить ТЭН в посудомойке

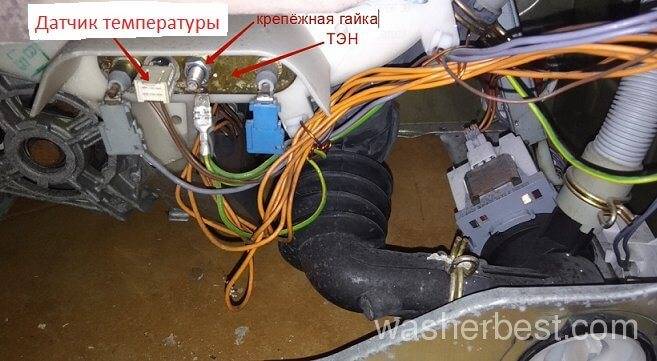

Пошаговая проверка тэна в стиральной машине мультиметром
Какая бы торговая марка ни выпускала посудомойки, все они со временем ломаются. Одной из распространенных неисправностей является поломка нагревательного элемента.
В такие моменты машина начинает плохо отмывать посуду, работа проводится в холодной воде. Замена ТЭНа в посудомоечной машине — задача, возможная для рядового пользователя.
А чтобы она стала выполнимой, придерживайтесь нашей инструкции.
Разновидности нагревательного элемента в посудомойке
В моделях посудомоечных машин Bosch, Ariston, Electrolux, Candy находятся ТЭНы двух типов:

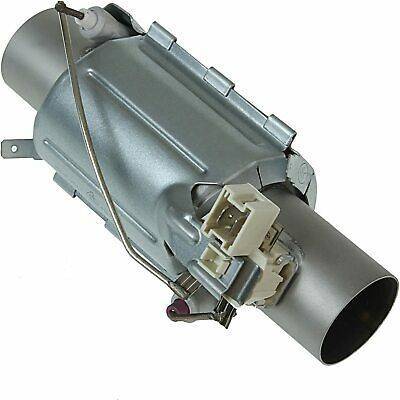

- Проточный, или сухой.
- Трубчатый со спиралью, или мокрый.
Первая разновидность подключается к насосу и патрубку. Вода прогоняется через его трубку двигателем, поэтому моментально нагревается. Такие детали меньше подвержены накипи, поэтому имеют длительный срок службы.
Второй, погружной, элемент совмещен с циркуляционной помпой. Так как он постоянно находится в воде, то больше подвержен оседанию накипи. Со временем количество солей на поверхности мешает нормальной теплоотдаче, отчего элемент перегревается и сгорает.
Как понять, что нагреватель сломан и пора выполнять замену? О типичных признаках неполадки написано ниже.
Признаки неисправности. Как проверить ТЭН?
Определить неполадку можно по косвенным признакам. Также современные ПММ сообщают о неполадке путем высвечивания кода ошибки на дисплее. Системой самодиагностики оснащены практически все модели Hotpoint Ariston, Indesit, Siemens. При неполадке запускается тестовый режим, в результате которого все узлы проходят проверку.
Дополнительным признаком является плохое мытье посуды. Если раньше посудомойка нормально отмывала утварь, а тут на поверхностях остается жирный налет, вероятно, проблема в ТЭНе.
Где находится элемент? Он расположен в нижней части корпуса, возле двигателя и насоса. Для начала можно осмотреть состояние датчика температуры. От него напрямую зависит, будет нагреватель включаться или нет.
- Отключите прибор от сети и коммуникаций.
- Постелите на пол полотенце, уложите машину набок.
- Демонтируйте цокольную панель.
- Осмотрите термистор, его проводку. Если виднеются следы подгаров — замените деталь.

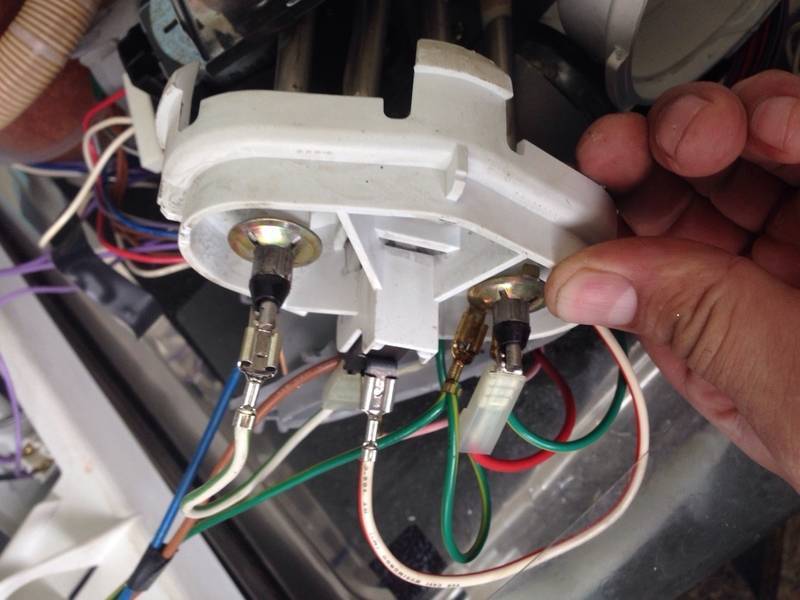

- Для диагностики ТЭНа приложите к контактам щупы мультиметра, чтобы измерить сопротивление.
- Исправная деталь покажет значения в районе 22 Ом.
Если окажется, что элемент вышел из строя, проводится полная замена.
Как заменить нагреватель своими руками?
Такие детали, как ТЭН, не подлежат ремонту в домашних условиях. Да и цена, которую вы заплатите за ремонт, не меньше, чем стоимость новой детали.
Подготовьте инструменты для замены:
- Шлицевую и крестовую отвертки.
- Пассатижи.
- Шило.
Из комплектующих вам понадобится полностью нагревательный блок. ТЭН в таких моделях отдельно не устанавливается. А именно в машинках: «Бош», «Электролюкс», «Индезит», «Аристон».
Визуально осмотрите блок. Если на нем нет креплений для разборки, придется полностью заменить устройство. Если виднеются болты или защелки — нагреватель удастся извлечь.
- Выключите посудомойку из сети.
- Отключите коммуникации.
- Откройте дверцу люка.
- Достаньте лотки из бункера.
- Снимите нижний распылитель, потянув его на себя.
- Достаньте дренажный фильтр, заодно удалите из него мусор.
- В отверстии за фильтром остается вода. Удалите ее губкой.
- На дне находится пять болтов. Они крепят нагревательный блок.
- Уложите корпус ПММ набок или переверните вверх дном.
- Демонтируйте нижнюю панель.

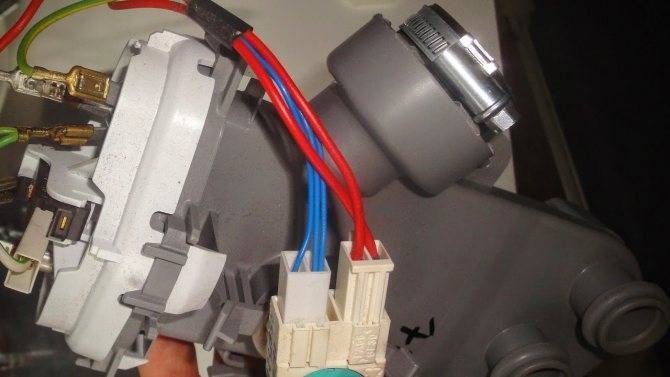

- Прокрутите помпу и снимите с места. Отсоедините от нее датчик.
Разожмите крепеж, выключите фишки проводки и достаньте нагреватель.
Новый элемент устанавливается в обратном порядке.
Как заменить погружной ТЭН, показано на видео на примере ПММ «Бош»:
Следите за работой техники, чтобы не доводить до серьезных неисправностей. Вовремя прочищайте фильтры от засоров, не перегружайте камеру посудой. Производитель не зря составил инструкцию по эксплуатации, старайтесь ее придерживаться.
Причины поломок и тонкости выбора
Неполадки с одним из главных элементов конструкции посудомойки могут происходить по разным причинам. Предлагаем подробнее ознакомиться с возможными проблемами, а также приведем ряд советов по выбору нового ТЕНа.
Почему может сломаться ТЕН?
По отзывам пользователей, наиболее частыми поломками электронагревателя в посудомойке являются перегорание спиралевой нити и электрозамыкание на выводах трубок.
Перегорание — это прямое следствие истончения тугоплавкого элемента, стоящего в герметически запаянном нагревателе.
Проточные ТЭНы, стоящие в посудомойках, сгорают часто.
Это может происходить, если:
- в ТЭНе есть протечка;
- был резкий скачок напряжения в сети электропитания (если такие скачки – нередкое явление, то не лишним будет заняться покупкой и установкой стабилизатора);
- фильтр сильно загрязнен;
- машина неправильно эксплуатируется (желательно перед началом использования ознакомиться с правилами эксплуатации посудомойки);
- износ, накопление значительного слоя накипи на ТЭНе (если толщина слоя превышает 2-3 мм, то поломка элемента неизбежна).
При таких серьезных поломках не остается ничего другого, как заменить сгоревший элемент новым. Но перед этим его предстоит купить, выбрав правильный — любая модель не подойдет. В этом вопросе предстоит учитывать ряд особенностей, о которых поговорим ниже.
Нюансы выбора нового ТЭНа
Заказывая в сетевых или сервисных магазинах запчасть для самостоятельной замены, нужно указать полные данные о модели, включая серийный номер. Информация находится на шильдике-ярлыке машинки. Подробные рекомендации по поиску и и выбору качественных запчастей для посудомоек мы привели здесь.
Также при выборе ТЭНа важно обратить внимание на его технические характеристики: внимательно проверьте его общее назначение, параметры мощности и напряжения, диаметр, аналогичные заводским, а также соответствие устройства типовому разъему для подключения. Советуем обратить внимание и на сохранение герметичности на выводных концах покупаемого устройства
Советуем обратить внимание и на сохранение герметичности на выводных концах покупаемого устройства. Важны и особенности конструкции
На пластиковом корпусе нагревательного блока находятся отводы под соединение с патрубками и выходные концы для датчиков
Важны и особенности конструкции. На пластиковом корпусе нагревательного блока находятся отводы под соединение с патрубками и выходные концы для датчиков
Электрические проточные нагреватели быстро выполняют нагрев, но потребляют очень много электричества. Рекомендуем учитывать это: если у вас одновременно будет работать посудомойка и электрочайник, то пробки могут вылететь, и автомат отключит электропитание во всей квартире.
Электрические термонагреватели, предназначенные для установки в посудомоечных машинах БОШ, выпускаются в следующих конструкциях:
- погружные (мокрые) – контактируют с рабочей жидкостной средой, осуществляя ее нагревание;
- сухие – окружены для защиты специальной колбой, изготовленной из прочного композитного материала стеатита.
Сухие нагреватели считаются у профессиональных мастеров более эффективными на практике, потому что за счет исключения прямого контакта с жидкостью могут служить очень долго.
Широкая колба сухого нагревателя помогает очень быстро нагреть воду, препятствует накоплению накипи, защищает машину от сухой пробки, его можно легко демонтировать
В различных модификациях посудомоечных машин Бош на ТЭНах могут быть установлены датчики распределения потоков воды, мутности воды и электрореле, которое переключается мембраной, движущейся под напором воды.
Для посудомоечной машины Bosch продаются нагревательные элементы, входящие в комплект с насосом. Это одна цельная деталь, поэтому считается неразборной. Ее стоимость достаточно высока и может варьироваться в широком ценовом диапазоне: от 7 000 до 11 000 руб.
Советы экспертов
При покупке ПММ Bosch зимой или поздней осенью, особенно если температура за окном ниже «0», перед подключением её необходимо прогреть в помещении 10-12 часов.
После транспортировки следует осмотреть сопроводительную документацию, обратить внимание на целостность прибора и наличие необходимых комплектующих. Делать это желательно в присутствии курьера.
Начинать работу следует с монтажа сливного шланга
Правильно согласовать диаметр труб поможет специальный переходник.
При установке встраиваемой модели необходимо учитывать то, что температура воды во время работы ПММ может достигать 100 градусов. Поэтому заранее следует позаботиться о защите боковин ниши.
Не желательно устанавливать посудомоечную машину Bosch вблизи холодильника или радиаторов. Это может негативно отразиться на её работоспособности.
Потребуется заранее обеспечить электрошнур защитой от перегрева в целях безопасности.
Наличие посудомоечной машины существенно облегчает жизнь хозяйки, экономя время и силы. При соблюдении советов и простых рекомендаций её можно установить самостоятельно, не прибегая к помощи мастера.
Причины поломки тэна
Тэн несёт функцию нагрева воды и при плохой теплоотдаче или перегреве подвергается поломке.
Плохая теплоотдача нагревателя возникает:
- Из-за возникшей накипи на его корпусе, при этом он сильно перегревается и со временем выходит из строя. При перегреве могут образоваться микротрещины в корпусе нагревателя, в которые будет попадать вода, вызывающая тем самым пробой электричества на корпус вашей машины. По этой причине новый тэн на стиральную машину Bosch устанавливают чаще всего;
- Неправильного подключения стиральной машины к канализации. Неправильное подключение к канализационной системе может повлечь к самопроизвольной утечке воды из бака. В этом случае подогретая вода уходит из прибора, а холодная дополняет должный уровень. Вот и происходит лишнее время работы нагревателя и его износ;
- Частых длительных стирках на больших температурах. Для нагрева воды до больших температур тэну необходимо большое время, при этом его ресурс укорачивается;
- Или выхода из строя других деталей стиральной машины, повлекших включение тэна без воды в баке. При поломках некоторых деталей, отвечающих за наполнение бака водой и поддержания должного уровня в нём, нагреватель может оказаться включенным без воды. В результате он быстро перегревается и сгорает.
Пошаговые инструкции по замене нагревательного блока
У всех посудомоечных машин есть существенный недостаток – новые модели более уязвимы и склонны к поломке, нежели старые. Тем не менее, при обнаружении поломки тэна, следует немедленно приступить к ремонтным работам. Купить оригинальные запчасти можно в любом подходящем магазине вашего города, либо заказать через интернет. Как только у вас появятся необходимые комплектующие, приступайте.
Действуем по следующей схеме:
Отключите посудомоечную машину от сети. Перекройте подачу воды через шланг закачки.
Вытащите изнутри машины посуду и лотки для посуды, чтобы иметь полную свободу действий.
Открутите все шланги.
Помните: в сливном баке могла остаться грязная вода
Действуйте осторожно, чтобы не залить пол.
На самом дне посудомоечной машины расположен распылитель для подачи воды в смеси с щёлочью. Аккуратно потяните его вверх и снимите.
Следующим шагом будет удаление фильтра
Он имеет вид стакана. Аккуратно отвинтите его.
Система фильтрации также включает в себя металлическую сеточку. Изготовлена она из стали, не подверженной коррозии. Её также удаляйте.
Теперь самый важный шаг. Вам предстоит открутить пять винтов, которыми закреплён нагревательный блок и патрубки. Теперь всё готово для замены термоблока.
Следующим этапом является непосредственно замена неисправной запчасти. Действуем по ранее указанной инструкции: первым делом, переверните посудомоечную машинку вверх дном.
Открутите заднюю стенку и вытащите панель. Таким образом вы доберётесь до нагревательного элемента и сможете приступить к замене.
Далее вам предстоит отсоединить помпу. Сожмите её руками и поверните на пол-оборота по часовой стрелке. Далее потяните в сторону.
Готово! Помпа удалена. Теперь отсоедините датчик. Если ваша посудомоечная машинка относится к трём ранее упомянутым моделям, где тэн и датчик заменяются вместе с термоблоком, то удалите весь термоблок, в который вмонтирован проточный тэн для вашей посудомоечной машины.
Снизу запчасть закреплена резиновой задвижкой. Искать её придётся вслепую, однако отсоединить её очень легко.
Теперь осталось отсоединить раструбы и штекеры датчиков.
Готово! Операцию по разборке можно считать завершённой. Вы можете отремонтировать тэн в посудомоечной машине, или заменить его на новый. Теперь дело за малым – собрать посудомоечную машинку в обратном порядке. Дело несложное и не займёт много времени. Зато система нагрева воды в посудомоечной машинке отныне будет налажена.
Замена ТЭНа в посудомоечной машине
Нет более важной детали в посудомоечной машине, чем ТЭН. Он способствует нагреванию воды и терморегуляции. Поэтому, если с ним произошла поломка, следует в срочном порядке заменить ТЭН на новый
О том почему так происходит и как произвести замену своими руками расскажем прямо сейчас
Поэтому, если с ним произошла поломка, следует в срочном порядке заменить ТЭН на новый. О том почему так происходит и как произвести замену своими руками расскажем прямо сейчас.
Причины неисправности и диагностика
Если верить отзывам обладателей посудомоечных машин популярных марок (Indesit, Bosch, LG и т.д.), то причиной поломки нагревательного элемента чаще всего становится короткое замыкание, а также перегорание спиралевой нити.
Также ТЭН может сгореть из-за протечки, крупного засорения фильтра, скачков напряжения, слоя накипи более 3мм и неправильной эскплуатации.
Именно поэтому мы так часто советуем вам внимательно изучать правила пользования техникой и регулярно проводить самостоятельную чистку фильтров.
Обратите внимание
Благодаря своевременному уходу за посудомоечной машиной, можно избежать множества проблем, в том числе и перегорания ТЭНа.
Диагностировать поломку не сложно, на практике посудомоечная машина просто перестаёт нагревать воду, об этом также будут сигнализировать показания термодатчика.
Возможна остановка программы посреди процесса или напротив, “бесконечная мойка”. Всё это свидетельствует в пользу неисправности ТЭНа.
Как выбрать новый ТЭН
Прежде всего откройте документацию на свою посудомоечную машину (либо ярлык на корпусе) и узнайте точное название модели. В случае утери документов, найти информацию можно в Интернете.
Но справедливо будет рассказать об отличиях одного ТЭНа от другого.
К примеру, электрические проточные нагреватели быстро греют воду до необходимой температуры, но при этом тратят слишком много электроэнергии.
Такие используются в посудомоечных машинах фирмы Bosch. Вторые нагреватели (сухие) мастера считают более качественными и долговечными, так как они не контактируют с водой.
Также, при выборе ТЭНа важно, чтобы он соответствовал требованиям мощности и напряжения, соединением контактов и диаметру вашей модели
Где находится ТЭН и как самостоятельно его поменять
Итак, вы правильно определили неисправность нагревательного элемента, купили новый и теперь готовы к его самостоятельной замене. Для этого вам понадобится небольшой набор инструментов, найти которые можно в каждом доме: плоская и крестовая отвертки, омметр, шуруповерт, шило, плоскогубцы.
Для начала следует удостовериться, что новый ТЭН действительно работает. В этом поможет омметр, сопротивление не должно быть выше 25-30ОМ. Если всё в порядке, то:
- Отключите посудомоечную машину от сети;
- Достаньте все “внутренности”: лотки для посуды, фильтр, разбрызгиватель, шланги и т.д.;
- Следующим шагом избавьтесь от крутящегося коромысла. Это нижняя часть бункера, куда с помощью насоса нагнетается нагретая вода.
- Сейчас вы можете увидеть патрубок, соединенный с неисправным ТЭНом. С помощью шуруповерта скрутите с него все фиксирующие винты (как правило их пять) и переверните корпус, чтобы дно оказалось сверху;
- Избавьтесь от задней панели. В некоторых моделях вместо неё установлена выдвигаемая стенка, достаньте её полностью;
- Далее вы увидите ТЭН, который соединяется с помпой. Отсоединяется она лёгким полуповоротом вправо, после чего деталь нужно потянуть на себя, дабы окончательно снять. Датчик тоже следует отсоединить;
- Снимите с ТЭНа крепежи. Аккуратно поддеть их поможет шило;
- Теперь можно демонтировать неисправный нагревательный элемент, отсоединив остальные патрубки и штекеры;
- Установите новый ТЭН, действуя в обратном порядке.
Замену нагревательного элемента посудомоечной машины нельзя назвать такой уж сложной процедурой и все действия можно выполнить самостоятельно и в домашних условиях. Но если вы не уверены в своих силах, советуем доверять ремонт или замену запчастей посудомоечных машин специалистам.
Опыт ремонта посудомоечной машины BOSCH SPV40E40 — DRIVE2
Данная доработка делается на Ваш страх и риск. Я не несу ответственности за Ваши действия. Всё что написано ниже это моё личное мнение.Немного истории:Посудомоечная машина была куплена пока в квартире шел ремонт, ремонт, как это обынчо бывает, немного затянулся. Поэтому машина вступила в работу
ближе к концу гарантийного срока. Проработав пол года она сломалась. Учитывая определённые навыки в ремонте электроники, я решил вскрыть и найти неисправность самостоятельно. Через 30 минут неисправность была найдена — вышел из строя ТЭН (Нагревательный элемент)
Далее начинается самое интересное:Учитывая мизерный срок работы для крупной бытовой техники я, мягко говоря, был крайне огорчён, а по простому у меня серьёзно «пригорело».
Написал письмо в Bosch, приложил фотографии, ответ был ожидаем — у Вас плохая вода, Вы не лили специальную химию. В целом вполне ожидаемый ответ.
Обратите внимание
Хотя я как сознательный пользователь, попытался узнать жесткость воды перед началом эксплуатации машины, но оказывается ни организация поставляющая воду, ни управляющая компания такими данными не располагает или не хочет делится ими с физ. лицами.
Поэтому жесткость воды была выбрана средней. (Так выставлено с завода.)(Думаю что 80% людей даже инструкции до конца не читает, не то чтобы узнавать жесткость воды.))ТЭН в посудомоечной машине Bosch идёт в сборе с циркуляционным насосом. Отдельно купить нагревательный элемент нельзя.
Полный размер
Место обрыва ТЭН Bosch
Стоимость насоса от 5000 до 7000 рублей. Стоимость ремонта, если у Вас нет прямых рук, от 2000 рублей. В итоге можно легко попасть на половину стоимости посудомоечной машины.Я предпринял попытку восстановить нагревательный элемент, но он выполнен методом керамического напыления и пайка, даже кислотой, не привела к положительному результату.
Единственный способ — токопроводящая паста по аналогии с ремонтом нитей обогрева заднего стекла. Но учитывая мощностьнагревательного элемента в 2080 Ватт — это достаточно «стрёмный» способ ремонта. Дополнительно при разборке я обнаружил, что на ТЭН есть технологические перемычки — видимо для работы под разные напряжения.
R=U²/P, Ом.
Подставим наши данные — мощность элемента 2080 Ватт, напряжение 230v получаем 25 Ом, а у нас 18 ом. Предположим, что керамический элемент выдерживает большие токи, сделаем поправку на то, что ТЭН проточный, но 18 Ом всё равно маловато. Принял решение убрать технологическую перемычку и задействовать всю спираль.
Разбирается циркуляционный насос достаточно легко, собирается чуть сложнее, можно использовать немного силиконовой смазки чтобы вставить ТЭН в нижнюю манжету. Перемычку убирал острым ножом, стараясь не повредить подложку. В итоге получил сопротивление спирали в 20 Ом — это увеличение на 11%.
Теоретически это должно положительно сказаться на сроке службы нагревательного элемента. Как показала пробная эксплуатация машины — всё работает корректно, вода греется
Возможно, но не точно, увеличится время выполнения программ, но, имхо, это абсолютно не важно. Большинство моек запускается на ночь. Как оказалось, такие неисправность на новых посудомойках — это чуть ли не норма
Народ умудряется менять до 3-х насосов в год. Посудомойки пред. поколения имели классически ТЭН, который можно было поменять отдельно
Как оказалось, такие неисправность на новых посудомойках — это чуть ли не норма. Народ умудряется менять до 3-х насосов в год. Посудомойки пред. поколения имели классически ТЭН, который можно было поменять отдельно.
В целом я крайне разочарован торговой маркой Bosch. Не вижу никакого смысла платить за марку. Особенно забавно видеть рекламные таблички на машине — Гарантия от сквозной коррозии — 10 лет! )))
Чтобы я посоветовал:1) Химию необходимо лить. (К сожалению производитель больше не заботится о долговечности своей продукции и старается делать так, чтобы Мы покупали расходники.)2) Узнать жесткость воды
))) Это действительно важно для корректной работы блока смягчения воды.3) Если нет разницы в качестве брендов, то зачем переплачивать за имя?
4) При желании — можете воспользоваться моим опытом и на новой детали убрать перемычку.
Поломки, из-за которых посудомоечная машина не сушит посуду
Большинство проблем с сушкой тесно связано с нагревом. Если нагрева не происходит, то
- в машинах с конденсационным типом сушки вода не испарятся с посуды;
- в посудомойках с турбосушкой, вентилятор, за счёт которого и происходит сушка, нагнетает не горячий, а прохладный воздух.
В обоих случаях посуда остается мокрой. Поэтому поломки при проблемах с сушкой посуды схожи с неисправностями, когда посудомоечная машина не греет воду, а ярко выраженным дополнительным признаком является некачественная мойка посуды.
Вы можете попытаться диагностировать тип поломки вашего агрегата самостоятельно с помощью нашей таблицы. В ней указаны наиболее распространённые неисправности, характерные для популярных моделей посудомоечных машин.
| Признак неисправности | Возможная проблема | Стоимость* (только работа) |
| Посудомоечная машина не сушит, не нагревает воду, и плохо отмывает посуду | Неисправность ТЭН (нагревательного элемента) ТЭН (а в некоторых моделях проточный водонагреватель) отвечает за нагрев воды и сушку посуды. Если он «перегорает», а это часто случается из-за накипи, то посудомоечная машина не греет воду и не сушит посуду. Требуется замена ТЭН. | от 1200 руб. |
| Вышел из строя термодатчик Термодатчик – сенсор температуры или датчик температуры, который измеряет температуру и отправляет информацию на управляющий модуль, а тот уже отдаёт команду ТЭНу на нагрев воды или сушку. Если датчик выходит из строя – управляющий модуль не получает информацию и не отдаёт команды, соответственно посудомоечная машина не сушит посуду Термодатчик подлежит замене. | ||
| Посудомоечная машина не приступает к циклу сушки посуды | Неисправность управляющего модуля Управляющий модуль – это один из самых важных элементов посудомоечной машины. Он раздает программные команды на другие узлы, например, «набрать воду» или «слить воду». Если управляющий модуль выходит из строя или начинает работать некорректно, то посудомойка может не сушить посуду. Требуется перепрограммировать модуль или полностью заменить его. | от 2500 руб. |
| Не слышен звук вентилятора или раздаются непривычные шумы во время турбосушки (только для машин, оснащенных турбосушкой) | Вышел из строя вентилятор турбосушки В моделях посудомоечных машин с турбосушкой вентилятор направляет горячий воздух на посуду, благодаря чему она высыхает. Если вентилятор выходит из строя, посуда остается мокрой. Требуется замена вентилятора | от 2000 руб. |
* Обратите внимание, что все цены приведены только на работу мастера, а запасные части оплачиваются отдельно. Если вам показалось, что среди описанных неисправностей вы нашли именно то, что точно соответствует вашей ситуации – самое время звонить в гарантийный сервисный центр (если ваша посудомоечная машина находится на гарантии) или обращаться в частную мастерскую. Не пытайтесь устранить поломку самостоятельно: высока вероятность, что устранение последствий некомпетентного ремонта в итоге обойдется ещё дороже, чем обращение к профессионалам
Не пытайтесь устранить поломку самостоятельно: высока вероятность, что устранение последствий некомпетентного ремонта в итоге обойдется ещё дороже, чем обращение к профессионалам
Если вам показалось, что среди описанных неисправностей вы нашли именно то, что точно соответствует вашей ситуации – самое время звонить в гарантийный сервисный центр (если ваша посудомоечная машина находится на гарантии) или обращаться в частную мастерскую. Не пытайтесь устранить поломку самостоятельно: высока вероятность, что устранение последствий некомпетентного ремонта в итоге обойдется ещё дороже, чем обращение к профессионалам.
