Как выбрать электрический теплый пол: советы, расчеты и схемы

Содержание

Пред тем, как принимать окончательное решение об установке теплого пола с электрическим обогревом, следует выполнить несколько очень важных условий.

  1. Сделать ревизию существующей в помещении электрической проводки и установленной защитной арматуры. Если нет специальных знаний и приборов, то настоятельно рекомендуется обратиться за помощью к профессионалам.
  2. Связаться с ответственными представителями энергокомпаний и поинтересоваться возможностью подключения дополнительных мощностей. Если технические возможности существующих сетей позволяют увеличить мощность, то придется обязательно сделать проект, в противном случае сложно получить полный официальный комплект документов.
  3. Внимательно проанализировать целесообразность монтажа полов с электрическим подогревом, обдумать вопрос подключения зонального счетчика. Мощность теплого пола во многом зависит от того, какую функцию он будет выполнять: основного или дополнительного источника тепла.

Как выбрать электрический теплый пол: советы, расчеты и схемы

Важно понимать, что мощность электрического обогрева на квадратный метр отличается в зависимости от используемой технологии

Если с этими подготовительными работами все в норме, то можно приступать к расчету мощности теплого пола.

Шаг 1. Измерьте площадь помещения. Если высота нестандартная, то придется использовать специальные поправочные коэффициенты. К примеру, пусть площадь помещения равняется 18 м2 (длина 4,5 м, ширина 4 м).

Как выбрать электрический теплый пол: советы, расчеты и схемы

Вначале измеряется площадь помещения

Шаг 2. Узнайте общую мощность электрических матов. Она зависит от использования теплых полов, если они будут основным источником обогрева помещения, то для одного квадратного метра требуется не менее 140 Вт. Если теплый пол служит как дополнение к главному отоплению или для увеличения комфортности пребывания в зданиях, то мощность может уменьшаться до значения 40–80 кВт/м2. В нашем случае теплый пол считается главным источником тепла, именно поэтому такая большая мощность требуется для обогрева одного квадратного метра помещения. Полная мощность равняется 2,52 кВт (18×140 Вт).

Как выбрать электрический теплый пол: советы, расчеты и схемы

Расчет полной мощности

Шаг 3. Подсчитайте, какое количество пленки нужно покупать для одной комнаты. Перед этим ознакомьтесь с техническими данными от производителей оборудования, а именно – какая мощность одного квадратного метра пленки. Далее следует разделить общую мощность для подогрева пола на мощность квадратного метра материала. В нашем случае 2,52 кВт : 220 Вт/м2 = 11,45 м2. После округления в большую сторону получаем 11,5 м2, столько пленки надо для обустройства теплого пола в комнате площадью 18 квадратных метров.

Как выбрать электрический теплый пол: советы, расчеты и схемы

Расчет необходимого количества ИК пленки

Как выбрать электрический теплый пол: советы, расчеты и схемы

220 Вт/м кв. — это стандартная мощность пленки

Как выбрать электрический теплый пол: советы, расчеты и схемы

140 Вт/м кв. рекомендуется для полов с финишным покрытием ламинатом, ковролином или линолеумом

Следует знать, что мощность нагрева полов из натуральных пиломатериалов нужно понижать – дерево не любит длительного нагрева, оно пересыхает и теряет свои первоначальные качества. Кроме того, из-за существенного уменьшения относительной влажности изменяются размеры деревянных элементов, что становится причиной появления трещин и неприятных скрипов во время ходьбы. Избавиться от скрипов очень трудно, придется делать капитальный ремонт настила, а иногда необходима полная его замена. Это не только дорого, но и очень долго, процесс сопровождается большим количеством мусора и пыли в жилых помещениях.

Пример укладки электрического теплого пола на кухне

По вышеописанному принципу можно рассчитать мощность всех электрических полов вне зависимости от того, какие нагреватели применяются: кабели, маты, стержни и т. д.

Плюсы и минусы

При выборе лучшей модели тёплого пола для дома, следует сравнивать все положительные и отрицательные стороны каждой системы.

Смотреть видео

Водяной теплый пол

Основное преимущество водяного тёплого пола в сравнении с электрическим, особенно при укладке в частном деревянном доме — пожаробезопасность. Также, стоит отметить, что гидрополы пригодны для установки в помещениях любой влажности: бани, бассейны, ванной комнате.

К недостаткам данного типа можно отнести более сложный монтаж. Произвести установку своими руками, не имея строительного опыта не просто.

Кроме того, так как в основном укладка труб осуществляется под бетонную стяжку, то при повреждении трубопровода, определить место протекания и устранить неполадки очень сложно.

Не маловажное значение в комнатах с невысокими потолками играет толщина «пирога» пола, у водяной конструкции она внушительная. Сложность возникает и при выборе мощности насоса, а также его правильной установке

Если мощность подобрана не верно, то при его работе возможно снижение общего давления в системе

Сложность возникает и при выборе мощности насоса, а также его правильной установке. Если мощность подобрана не верно, то при его работе возможно снижение общего давления в системе.

Важно! С одной стороны, наличие высокой температуры в водяном полу означает лучший обогрев помещение, но с другой — понижает влажность воздуха, что не очень хорошо для здоровья человека. Ещё, один немаловажный момент, который усложняет процесс установки водяного пола, при подключении к центральному отоплению — получение разрешения на проведения данных работ

Ещё, один немаловажный момент, который усложняет процесс установки водяного пола, при подключении к центральному отоплению — получение разрешения на проведения данных работ.

Электрические теплые полы

Основные преимущества укладки электрического контура в частном доме:

  • лёгкий монтаж — не требуется специальное оборудование;
  • доступна регулировка температуры в отдельно взятом помещении;
  • при поломке, нет необходимости демонтировать всю стяжку, достаточно освободить место неисправности;
  • в случае с матами или плёнкой, если на каком-то участке произошёл сбой в работе, то вся конструкция продолжает функционировать;
  • повышенная надёжность.

Кроме того, отдельные модели данного типа полов (ИК плёнка), могут использоваться как мобильный обогреватель, что очень удобно, при применении устройства в качестве дополнительного отопительного источника.

Стоит заметить, что электрические системы в отличие от водяных, имеют меньшую толщину «пирога». Их, возможно, укладывать в слой плиточного клея, а ИК плёнку прямо под половое покрытие.

Главный недостаток электрических полов — высокие расходы на оплату электроэнергии. Помимо этого, отмечается риск в плане пожаробезопасности, хотя он минимален. Не стоит забывать, и о проблемах при отсутствии электрической энергии, ведёт работа пола, зависит от неё.

Что касается матов и плёночных полов, то при их наличии под половым покрытием возникает сложность в расстановке мебели, так как на них тяжёлые предметы не устанавливаются. Требуется предварительно продумать интерьер и схему размещения нагревательных элементов.

Расчет расхода электроэнергии

Ниже в таблице приведено сравнение средних показателей по каждой отопительной системе

Для более точных данных стоит обращать внимание на характеристики изделия от производителя

ТИП ТП Мощность нагревательных элементов, Вт/м2 Рабочая температура, оС
Кабель двужильный 150 90
Нагревательный мат 150 90
ИК пленка 220 50
ИК углеродные стержни 140 60

Расчет потребления электроэнергии осуществляется по следующей формуле:

W=P*S*0,6, где P — общая мощность нагревательной системы; S — площадь помещения; 0,6 — коэффициент полезной площади (та, которая не закрыта мебелью, коврами и другими предметами) — для максимальной точности нужно начертить чертеж помещения с полной расстановкой мебели и обязательными отступами от стен в 30 см.

Итак, расчет потребления электроэнергии в час, на площади 10 м2 (берем условно) для каждого изделия (берем средние показатели из таблицы) будет таким:

  • Кабель двужильный — 150*10*0,6 = 0,9 кВт/ч
  • Нагревательный мат — 150*10*0,6 = 0,9 кВт/ч
  • ИК пленка — 220*10*0,6 = 1,32 кВт/ч
  • ИК углеродные стержни — 140*10*0,6 = 0,84 кВт/ч
Популярные статьи  Рейтинг газовых колонок: выбираем лучшую по надежности и качеству

Так можно рассчитать расход для каждого помещения. Затем уже необходимо умножить полученный результат на время работы теплого пола в день и получим точную сумму, которую придется платить за эксплуатацию пола. А вот сколько по времени теплый пол будет работать в день, уже зависит от качества утепления дома, теплопотерь и уровня температуры помещения, который хотим получить.

Грубо говоря, круглосуточно работающий в комнате 10 м2 теплый пол обойдется вам в 120 руб./сутки (одноставочный тариф для Москвы).

В целом можно сказать, что быстрее всего прогревают комнату (при одинаковых условиях монтажа) кабельные системы и нагревательный мат. Однако они подсушивают воздух, уменьшая влажность, и несколько более сложны в монтаже. В противоположность им инфракрасные излучатели в виде пленки или стержней, более щадяще относятся к климату в помещении, проще в монтаже, но стоят дороже.

Как рассчитать электрический теплый пол

Методика расчета аналогична тому, что написано про водяной пол. Необходимо знать теплопотери и способ использования подогрева пола, мощность одного метра греющего элемента. В данном случае все несколько проще, потому что электрические материалы для нагрева пола имеют конкретную цифру, которой производители обозначают максимальную теплоотдачу. Больше заявленной цифры они выдать не в состоянии. Потому расчет теплого пола с электрическим подогревом более прост и понятен. Тем не менее, остается достаточное количество переменных величин. Это толщина стяжки, ее теплопроводность, теплопроводность финишного напольного покрытия. Их тоже надо учитывать.

Расчет зависит от мощности обогревателя на квадратный метр

Эффективная площадь обогрева

Расчет теплого пола с электроподогревом начинают с определения эффективной зоны обогрева и ее площади. Большая часть нагревательных элементов не переносит перегрева (резистивные кабели, маты из резистивных кабелей, пленочные нагреватели и инфракрасные маты). Исключение — саморегулирующиеся греющие кабели, но они стоят дорого, поэтому их применяют редко. Хотя, есть и сами кабели и маты из них.

Еще раз: электрические греющие элементы пола укладывают только на той площади, где не будет стоять мебель и/или сантехника, лежать ковры и т.д. То есть, электрический теплый пол кладут там, где будет постоянный и определенный расход тепла.

Чтобы рассчитать кабель для теплого пола надо сначала определиться с площадью, на которой он будет укладываться

Перед началом расчета предполагаемые места под мебель/сантехнику/ковры очерчиваем, считаем оставшуюся площадь. Это и будет эффективная площадь обогрева. Ее дальше используем в расчетах.

Как рассчитать метраж греющего кабеля для пола

Методика расчета основывается на том количестве тепла, которое надо восполнить (теплопотери) и эффективной площади отопления. Теплопотери делим на эффективную площадь обогрева. Получаем требуемую тепловую мощность, которую мы должны получить с квадратного метра площади с уложенным нагревательным элементом.

Например, площадь комнаты 16 квадратов, на 4 квадратах будет располагаться мебель. Обогреваемая зона — 16 кв. м — 4 кв. м = 12 кв. м. Теплопотери помещения — 1100 Вт. Узнаем сколько надо мощности с одного метра: 1100 Вт / 12 м² = 92 Вт/м².

Расчет греющего кабеля по площади помещения и мощности метра

Далее смотрим мощность кабелей для обогрева пола. Например, мощность одного метра — 30 Вт. Чтобы получить 92 Вт на квадратном метре, надо уложить чуть больше чем три метра кабеля. Вполне реальная задача. При разработке схемы, помните, что лучше, чтобы для стяжки высотой 3-4 см расстояние между проводами не превышало 25 см. Иначе пол будет иметь ярко выраженные «полосы» — чередующиеся зоны тепла и холода.

Есть и другой способ. Купить готовый набор кабеля определенной мощности. Ищите подходящую мощность и площадь укладки. Имеете все в комплекте.

Расчет теплого пола с кабельными матами

Суть расчета не изменяется. Также нужны теплопотери и эффективная площадь укладки. Это тот же кабель, но предварительно закрепленный на полимерной сетке. Такой обогревательный элемент проще в укладке. Применяется чаще всего под плитку. Просто раскатывается на подготовленное основание, сверху кладется плитка на специальный клей.

Греющие маты продаются обычно в готовом к укладке виде

С полом такого типа все просто. Он продается кусками определенной мощности на определенную площадь. Всего-то и надо, что найти тот вариант, который вам подходит.

Рассчитаем пленочный теплый пол

Пленочный нагревательный элемент продают комплектами и на метры. Подбираете метраж и мощность так, чтобы он давал требуемое количество тепла. Полотнища пленки должны укладываться вплотную друг к другу. Это необходимо, чтобы избежать «полосатости» температур.

Теплый пол пленочный. Расчет очень прост: подбираем мощность и ширину так, чтобы давали они требуемое количество тепла

Ширина пленочного теплого пола — 30 см, 50 см, 80 см и 100 см. Вполне можно в одном помещении использовать разные по ширине

Важно чтобы нагревательные элементы не перегревались

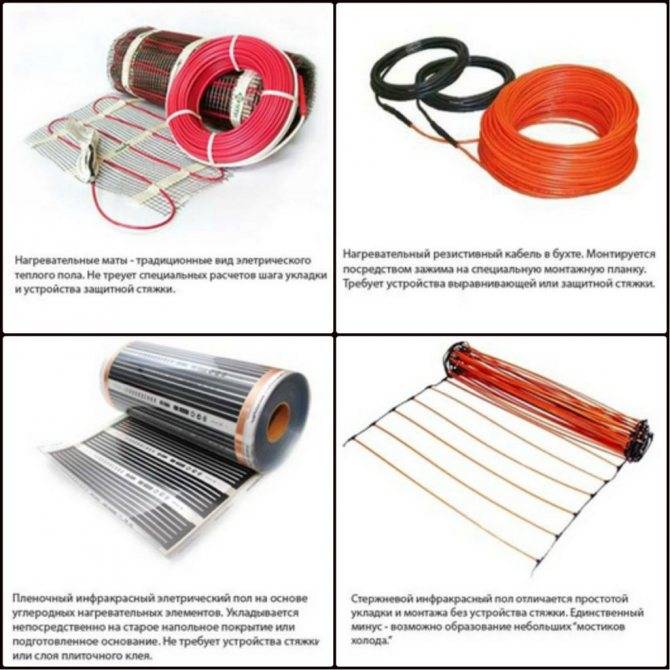

Как выбрать электрические теплые полы

Кабельный теплый пол

Кабельные теплые полы производят нагрев поверхности опосредованно через цементную стяжку. Поэтому при монтаже производится заливка стяжки толщиной 40 – 50 мм. Если финишным покрытием будет керамическая или другая напольная плитка, выравнивающий слой можно не выполнять, а пол выровнять за счет клеевого слоя. Целесообразно устраивать обогрев во время проведения ремонта или строительства.

Такой пол может использоваться как самостоятельный источник обогрева помещения, так и в качестве вспомогательного.

Кабельный пол может быть одножильным или двухжильным. При использовании двухжильного нагревательного элемента к терморегулятору подключаются оба его конца, а в одножильном исполнении можно подключать один его конец, что упрощает монтаж системы обогрева.

Двужильный кабель излучает электромагнитное поле в 300 меньше максимально допустимого санитарными нормами. У одножильного этот показатель меньше нормативного в 60 раз. То есть, на практике величиной излучения можно пренебречь.

Нагревательные маты

Нагревательные маты представляют собой изделие в виде рулона. Основа – сетка из стекловолокна, на котором укреплены греющие элементы в виде тонкого кабеля. Бывают одно и двухжильные системы. По стандарту ширина коврика составляет 50 или 80 сантиметров, по длине имеется возможность их разрезать и проводники соединить с соседним ковриком. Места пола, на которых будет стоять мебель или другие электроприборы, должны быть свободны от ковриков.

При использовании теплых ковриков, их можно разместить непосредственно под финишным покрытием, интегрируя в слой клея, если используется плитка. При использовании линолеума или ковролина, поверх тепловых матов необходимо уложить защитную пленку, тщательно проклеив стыки скотчем.

Конструкция такого теплого пола состоит из сетки с клеящейся нижней поверхностью и кабелей сечением 3 – 4 мм. В помещениях с повышенными санитарными требованиями (спальни, детские комнаты) рекомендуется использовать двухжильные тепловые маты.

Одним из основных достоинств этих устройств является простота их монтажа.

Пленочные теплые полы

Инфракрасные теплые полы представляют собой пленку толщиной порядка 0,4 миллиметра в рулонах шириной 0,5 и 0,8 метра. Нагревательными элементами служат карбоновые или графитовые полоски, запаянные в пленку. Нагрев осуществляется не нагревом вставок, а излучением ими инфракрасных волн. Свойство такого излучения заключается в непосредственном нагреве всех непрозрачных предметов в помещении, а от них конвекционно нагревается воздух.

Регулировка температурного режима производится терморегулятором, управляющим интенсивностью излучения. Регулировка может производиться как в ручном, таки и в автоматическом режиме.

Основные достоинства и недостатки инфракрасного пола:

  • неоспоримым преимуществом такого способа обогрева является легкость установки, в данном случае практически нет необходимости дополнительных стяжек, достаточно иметь ровный и чистый пол;
  • соответствие любому финишному покрытию – спорное утверждение, поскольку любое современное покрытие само по себе требует идеально ровного пола. Достаточно представить себе, во что превратится пленка толщиной 0,4 мм, если есть выступы, впадины и прочее. При использовании ковролина или линолеума наличие покрытия поверх пленки в виде древесноволокнистой плиты представляется обязательным условием;
  • говоря о надежности такого пола, следует учитывать, что ничего не изготавливается навечно, поскольку товар должен продаваться регулярно, поэтому выдержит или нет пленка гарантированные 10 лет – еще вопрос, а вот терморегулятор вряд ли прослужит более семи лет;
  • говоря об экономичности инфракрасного пола, имеются в виду условия эксплуатации, при которых температура пленки не превышает 21оС, ну о каком отоплении здесь может идти речь, основном или вспомогательном.
Популярные статьи  Очистка воды из скважины: что делать если вода в скважине мутная или желтеет

Стоит ли делать теплый пол в частном доме

Плюсы и минусы теплого пола позволят разобраться в их необходимости при планировании строительства. Но комфортные условия стоят того, чтобы потратиться на установку системы обогрева. Нагрев пола с подпольем значительно уменьшает теплопотерю в период холодов и защищает стены дома от разрушения. Поэтому в частных домах установка полов является хорошим решением.

Практика показывает, что технические проблемы в этой системе появляются достаточно редко. Поэтому теплые полы считают надежными в использовании. Тонкости монтажа такого устройства уже достаточно изучены, поэтому установка или ремонт техники не составит труда.

Параметры выбора теплого покрытия

Зная преимущества и недостатки различных систем обогрева, можно подобрать оптимальный вариант, который будет хорошо выполнять свою роль в помещении. Есть несколько параметров для определения того, какие теплые полы лучше выбрать:

  1. Вид настила. От материала, которым будет застелен пол, в основном зависит выбор системы обогрева. Если неправильно ее подобрать, то покрытие может быть испорчено, что приведет к дополнительному ремонту и расходам. Под натуральное дерево, паркет, ламинат нежелательно размещать электрический кабель. Он будет высушивать их структуру, что приведет к деформации. Под такие материалы хорошо проводить водяную систему. Электрический пол подходит для плиточного покрытия или каменных блоков. Инфракрасную пленку можно использовать везде, т.к. это самый бережный источник тепла.
  2. Цели обогрева. Если планируется использовать теплый пол как основной источник обогрева, то практичнее сделать водяную систему. Она экономична и доступна для частного дома. Для частичного подогрева помещения или сезонного использования на даче целесообразнее покупать кабели. Они не требуют дополнительного оборудования. Чтобы быстро нагреть комнату, эффективнее использовать инфракрасную пленку. Она нагревается мгновенно и долго держит тепло.
  3. Мощность системы. Если в доме есть другое отопление, то оптимально выбрать систему с мощностью до 110 Вт/м2. Это экономит электроэнергию и позволяет поддерживать комфортную температуру. Для ванной комнаты, лоджии подойдут модели с мощностью до 170 Вт/м2, что позволит обогревать комнаты до включения централизованного отопления. Система с мощностью 220 Вт/м2 позволяет полностью заменить центральную систему отопления.
  4. Срок ввода в эксплуатацию. Если пользоваться полом нужно срочно, разумнее выбрать инфракрасную пленку. Она укладывается под материал настила и сразу готова к использованию. Если сроки не важны, можно выбрать водяную систему или кабели. Они заливаются бетонной стяжкой, которая сохнет от нескольких недель до месяца. Только после полного высыхания можно включать систему.
  5. Форма и размеры помещения. Для прямоугольной комнаты подойдет любая система. Если помещение с необычными углами, колоннами, то легче всего будет проложить электрический кабель. Он легко гнется и повторяет любые геометрические формы. В узких помещениях сложно использовать металлопластиковые трубы, т.к. минимальный радиус их изгиба 100 мм.
  6. Высота помещения. В комнатах с низкими потолками нежелательно использовать кабель или водяную систему, т.к. стяжка поднимет уровень пола до 200 мм. В этом случае оптимальным решением будет выбор инфракрасной пленки или электрических матов. Для помещений с высотой потолков более 3 м подойдут любые системы обогрева.
  7. Сопутствующие затраты и ремонт. Пленка — самый дорогой материал, но устанавливается быстро и легко и требует только подключения к электричеству. Кабельная система нуждается в стяжке и также подключается к розетке. Затраты на установку этих систем минимальны. Водяное отопление стоит дешевле всего, но требует подключения к котлу, насосу, коллекторам. Если это оборудование уже имеется в доме, то затраты будут только на покупку труб и заливку бетоном.

Учитывая все эти параметры, можно подобрать оптимальный вариант для обогрева полов.

Комбинированное отопление или жидкостный электрический теплый пол

Иногда задают вопрос о том, какой же выбрать способ обогрева. Поиск приводит к еще одному интересному типу. Отопление, сочетающее в себе плюсы обоих способов обогрева, реализованы в системе жидкостный электрический теплый пол. Он предусматривает прокладку греющих труб внутри пола. Но эти трубы имеют сложное устройство. Они заполнены жидкостью с антифризом, там же расположен и греющий кабель.

Так как объем жидкости, заключенной внутри отопительных труб небольшой, то при включении питания на греющем кабеле теплоноситель быстро прогревается. Относительно большая поверхность теплоотдачи у трубопроводов позволяет распределить тепловой поток по достаточно большой площади.

Потенциальные покупатели часто задаются вопросом, какой мощности может быть нагреватель. Мощность греющего кабеля при необходимости может быть довольно высокой, поэтому подобное отопление может обеспечить подачу требуемого, распределенного по поверхности теплового потока. Он обогреет как отдельные комнаты, так и все здание даже при сильном снижении температуры снаружи.

Схема трубы отопления жидкостно-электрического теплого пола

Жидкостный электрический теплый пол снабжается автоматической контрольно-регулирующей аппаратурой. Она может работать по программам. При необходимости переводится в ручной режим управления. Потребители, установившие у себя это отопление, отмечают удобство в эксплуатации для больших загородных домов. Сравнительно высокая цена, конечно, смущает многих потенциальных покупателей. Сегодня еще не все могут позволить себе купить такой теплый пол. Но история показывает: «То, что дорого сегодня, со временем заметно удешевляется». Поэтому в перспективе возможность купить это устройство обогрева жилья появится и у других.

Монтаж этой системы выполняется по схемам, подобным другим греющим устройствам. Производители утверждают, что в случае необходимости возможен ремонт и восстановление работоспособности без повреждения напольного покрытия.

Все виды электрического теплого пола имеют удовлетворительные характеристики. Для домов с индивидуальным отоплением рекомендуется комбинированная система с жидкостно-электрическим обогревом.

Сколько стоит теплый пол

Как выбрать электрический теплый пол: советы, расчеты и схемы

Понимая параметры выбора теплых полов под различные нужды, можно подсчитать стоимость материалов для их обустройства в комнату площадью 10 м²:

1. Для коттеджа металлопластиковая труба обойдется в 2000 руб. Но эта цена не учитывает стоимость котла (20000-30000 руб), насоса (3000 руб), коллекторов и фитинга (2000 руб). Если же это все установлено ранее, то материалы обойдутся очень дешево.

2. В качестве основного отопления в квартиру кабель будет стоить 20000 руб.

3. Для периодического подогрева ванной и детской придется потратить 15000 руб.

4. Теплый пол на дачу оценивается в 18000 руб.

Сколько стоит теплый пол

Понимая параметры выбора теплых полов под различные нужды, можно подсчитать стоимость материалов для их обустройства в комнату площадью 10 м²:

1. Для коттеджа металлопластиковая труба обойдется в 2000 руб. Но эта цена не учитывает стоимость котла (20000-30000 руб), насоса (3000 руб), коллекторов и фитинга (2000 руб). Если же это все установлено ранее, то материалы обойдутся очень дешево.

2. В качестве основного отопления в квартиру кабель будет стоить 20000 руб.

3. Для периодического подогрева ванной и детской придется потратить 15000 руб.

4. Теплый пол на дачу оценивается в 18000 руб.

Общее строение «теплого пола» с нагревательным кабелем

Чтобы принимать решение о выборе того или иного «теплого пола», надо, думается, понимать, что выбранная система собою представляет, и с чем простоит столкнуться в ходе выполнения монтажных работ.

Итак, подогрев пола с помощью электрического кабеля.

Примерная схема устройства «теплого пола с электрическим нагревательным кабелем.

1 — плита перекрытия.

2 — стой термоизоляции, необходимый для эффективной работы системы «теплый пол».

3 — тонкая стяжка, закрывающая термоизоляцию и выравнивающая поверхность под укладку нагревательного кабеля.

4 — тонкая термоизоляционная подложка, обычно – из вспененного полиэтилена, с фольгированной поверхностью. Отражающая фольгированная поверхность должна смотреть вверх.

5 — уложенный нагревательный кабель «теплого пола».

6 — Монтажные ленты (шины), облегчающие укладку кабеля. Необязательный элемент – кабель часто просто подвязывают к армирующей полимерной сетке, как показано на первой иллюстрации этой публикации.

Популярные статьи  Почему газовая колонка не греет воду: диагностика неисправностей и методы их устранения

7 — цементно-песчаная стяжка, толщиной от 20 до 50 мм, закрывающая кабель, становящаяся не только основой для последующего настила финишного покрытия пола (поз. 8), но и распределителем и аккумулятором выработанного кабелем тепла.

9 — соединительные муфты, обеспечивающие коммутацию нагревательного кабеля с проводами питания, или, как их еще называют, «холодными концами» (поз. 10).

11 — термодатчик в трубке, вмурованной в стяжке, для постоянного отслеживания температуры нагрева «теплого пола».

12 — Терморегулятор, расположенный в удобном для пользователя месте. Выполняет функции общей коммутации всех подходящих проводов («холодных концов», кабеля домашней электросети 220 В, сигнального провода термодатчика) и управления – отлаженная система будет поддерживать температуру нагрева поверхности, заданную пользователем, или по запрограммированному алгоритму.

Схема, безусловно, лишь примерная, и на деле могут быть как мелкие, так и довольно серьезные изменения, в зависимости от конструкции пола. Но общий принцип сохраняется: в любом случае – под нагревательным кабелем обязательно должен располагаться слой термоизоляции.

Стяжка, заливаемая поверх кабеля – это оптимальное решение. Но если посмотреть внимательнее на проекты, опубликованные в интернете, то видно, что иногда даже обходятся без нее. Пример показан на иллюстрации ниже.

Один из вариантов размещения нагревательного кабеля в «недрах» деревянного пола

В данном примере между лагами деревянного пола уложены жесткие плиты высокоэффективного утеплителя с внешним фольгированным покрытием. По ним произведена укладка нагревательного кабеля. Сверху кабель ничем не заливается – просто по лагам осуществляется монтаж половиц.

Да, такая схема тоже будет работать, но надо правильно понимать, что высокой эффективности ожидать от нее не приходится. Для создания каких-то «зон комфорта» – возможно, но в качестве альтернативы отоплению – и речи быт не может.

Определим, подходит помещение или нет для укладки водяного тёплого пола

Водяные конструкции могут быть как основной системой отопления, так и дополнительной. Они рекомендованы чаще для индивидуального строительства. В многоэтажных домах такие полы устанавливаются редко, так как есть риск подтопления соседей снизу. Кроме того, сооружение тяжёлое и создаёт большую нагрузку на перекрытия.

Самым оптимальным решением считается установка водяной конструкции на этапе строительства здания. Хотя и в готовом доме, в процессе ремонта, обустроить такую систему подогрева полов вполне возможно, если помещение отвечает ряду требований:

  • достаточная высота потолков — ведь толщина «пирога» водяного пола достигает от 8 до 20 см;
  • соответствующий размер дверных проёмов — в высоту не меньше 210 см;
  • прочное бетонное основание — чтобы оно выдержало тяжесть цементно-песчаной стяжки, деревянные перекрытия могут не противостоять такой нагрузки;
  • ровный и чистый бетонный черновой пол — перепады более 5 мм противопоказаны, они могут ухудшить тепловую отдачу конструкции;
  • комната должна быть оштукатурена и вставлены окна;
  • уровень теплопотерь не больше 100 Вт/м2 — иначе потребуется сделать утепление.

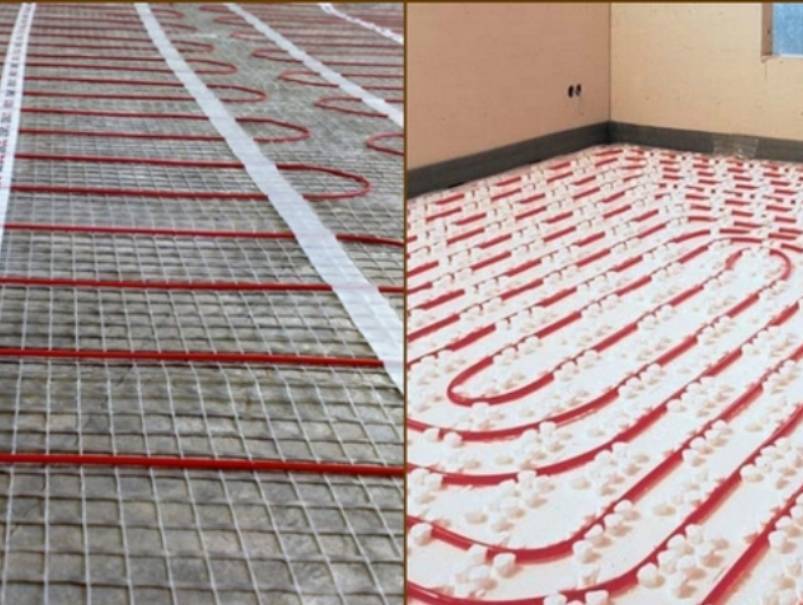

Два типа пола с подогревом: как работают, чем характерны

Общим для обеих систем является то, что они спрятаны под напольным покрытием, не имея прямого контакта с воздухом комнаты. Так что никакой конвекции, сопровождаемой подниманием пыли, происходить не может. Благодаря этому и воздух не пересушивается, как бывает в случае применения напольных обогревателей.

Водяной теплый пол – удобно не везде разрешено

Теплые полы водяного типа многие выбирают из-за их невысокой стоимости эксплуатации. Ведь электричества они не потребляют, а подключаются к общей системе отопления дома. Так-то оно так, но при их работе повышается потребление энергоносителя (обычно это газ), и маломощный котел может не справиться с нагрузкой, более того котел должен быть автоматическим.

Приходится этот котел менять, покупая более мощную своременную модель. Учтем еще и расходы газа, так что сэкономить (по сравнению с полом электрического типа) получается только при нагреве больших помещений.

Естественно, многим приходило в голову, что проще и выгоднее подключить водяной теплый пол в городской квартире, имеющей центральное отопление. В итоге и расходов-то никаких лишних не появится – красота! Не тут-то было – очень ошибались такие наивные люди, установившие у себя подобные системы. Получилось, что деньги выброшены на ветер. А все потому, что категорически запрещено в домах с центральным отоплением подключать к ним теплый пол. За это еще и штраф берут немалый.

Водяной теплый пол из металлопласта.

Теплые полы, работающие от электричества

Чтобы принять окончательное решение, какой теплый пол лучше — электрический или водяной, нужно поближе рассмотреть и конструкции, работающие на электричестве. Тут есть несколько разновидностей: кабельная система, инфракрасный пол и система мини матов.

#1. Кабельный теплый пол.

Данный тип «подпольного» обогрева представляет собой систему кабелей. Они состоят из отдельных секций, каждая из которых, в свою очередь, представлена экранированным кабелем (с одной или двумя жилами) в двухслойной изоляции. Кабели соединены между собой надежными герметичными муфтами

Все эти предосторожности делают обогревательную систему абсолютно безопасной даже в тех помещениях, где очень сыро

Такая система экономична — для разных комнат можно подобрать разную мощность используемого кабеля. Ведь на кухне или в коридоре совсем не нужен пол мощностью от 150 до 180 ватт на квадратный метр, как для помещений, которые не отапливаются (например, лоджии, балконы). Кухонному полу вполне хватит мощности в 120 ватт на квадратный метр, а для ванной – 140 ватт на квадратный метр. «Кабельные» полы — самые дешевые из всех тех, которые работают на электричестве. Но для них нужна стяжка – это обязательное условие. Из-за нее высота пола увеличивается.

Монтаж кабельного теплого пола.

#2. Что такое нагревательные маты.

Так называют тоже систему кабелей, только очень тоненьких (3 миллиметра или меньше). Закреплены они на сетке из стекловолокна, продаются в рулонах, которые внешне весьма похожи на маты или коврики. Поэтому их и стали называть миниматами. Они крайне быстро монтируются – достаточно лишь раскатать такой рулончик по основанию, а затем подключить кабель к подрозетнику, оснащенному регулятором температуры. Именно этот тип считается самым лучшим теплым полом под плитку. Ведь плиточное покрытие можно клеить непосредственно на миниматы.

#3. Инфракрасный теплый пол.

Если использовать вместо кабелей специальную инфракрасную пленку, то получим инфракрасный пол. Он тоже работает от электрического тока, устанавливаться может даже под ковролиновое покрытие или под ламинат, в бетонной стяжке не нуждается. Причем смонтировать его вполне возможно почти мгновенно — всего лишь за пару часов. А потом можно сразу включать и пользоваться, так как нет необходимости ждать, пока клей застынет, или цемент схватится.

Этот тип «греющих» полов хорош в том плане, что при монтаже абсолютно нет ни грязи, ни пыли. Поэтому его вполне можно смонтировать тогда, когда квартира сияет новеньким ремонтом – ничего не испортится и не запачкается. Причем инфракрасную пленку можно стелить не только на пол, но и на стены. Если хотите, даже потолок на даче можете ею обогреть. Если, конечно, цена вас не отпугнет – карбоновая пленка стоит недешево.

Пленочный инфракрасный теплый пол.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
