Греющий кабель как теплый пол

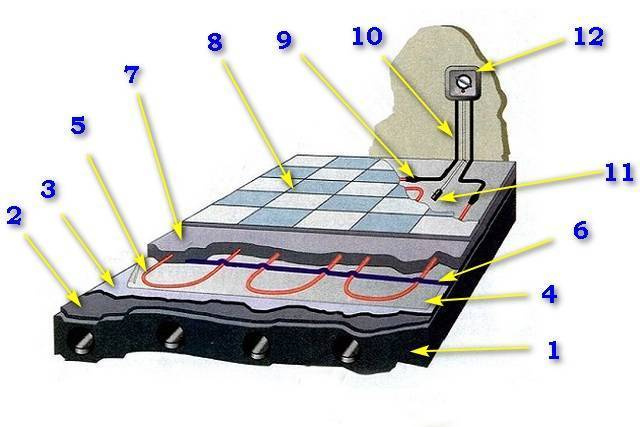

2 — стой термоизоляции, необходимый для эффективной работы системы «теплый пол».

3 — тонкая стяжка, закрывающая термоизоляцию и выравнивающая поверхность под укладку нагревательного кабеля.

4 — тонкая термоизоляционная подложка, обычно – из вспененного полиэтилена, с фольгированной поверхностью. Отражающая фольгированная поверхность должна смотреть вверх.

5 — уложенный нагревательный кабель «теплого пола».

6 — Монтажные ленты (шины), облегчающие укладку кабеля. Необязательный элемент – кабель часто просто подвязывают к армирующей полимерной сетке, как показано на первой иллюстрации этой публикации.

7 — цементно-песчаная стяжка, толщиной от 20 до 50 мм, закрывающая кабель, становящаяся не только основой для последующего настила финишного покрытия пола (поз. 8), но и распределителем и аккумулятором выработанного кабелем тепла.

9 — соединительные муфты, обеспечивающие коммутацию нагревательного кабеля с проводами питания, или, как их еще называют, «холодными концами» (поз. 10).

11 — термодатчик в трубке, вмурованной в стяжке, для постоянного отслеживания температуры нагрева «теплого пола».

12 — Терморегулятор, расположенный в удобном для пользователя месте. Выполняет функции общей коммутации всех подходящих проводов («холодных концов», кабеля домашней электросети 220 В, сигнального провода термодатчика) и управления – отлаженная система будет поддерживать температуру нагрева поверхности, заданную пользователем, или по запрограммированному алгоритму.

Схема, безусловно, лишь примерная, и на деле могут быть как мелкие, так и довольно серьезные изменения, в зависимости от конструкции пола. Но общий принцип сохраняется: в любом случае – под нагревательным кабелем обязательно должен располагаться слой термоизоляции.

Стяжка, заливаемая поверх кабеля – это оптимальное решение. Но если посмотреть внимательнее на проекты, опубликованные в интернете, то видно, что иногда даже обходятся без нее. Пример показан на иллюстрации ниже.

Один из вариантов размещения нагревательного кабеля в «недрах» деревянного пола

В данном примере между лагами деревянного пола уложены жесткие плиты высокоэффективного утеплителя с внешним фольгированным покрытием. По ним произведена укладка нагревательного кабеля. Сверху кабель ничем не заливается – просто по лагам осуществляется монтаж половиц.

Да, такая схема тоже будет работать, но надо правильно понимать, что высокой эффективности ожидать от нее не приходится. Для создания каких-то «зон комфорта» – возможно, но в качестве альтернативы отоплению – и речи быт не может.

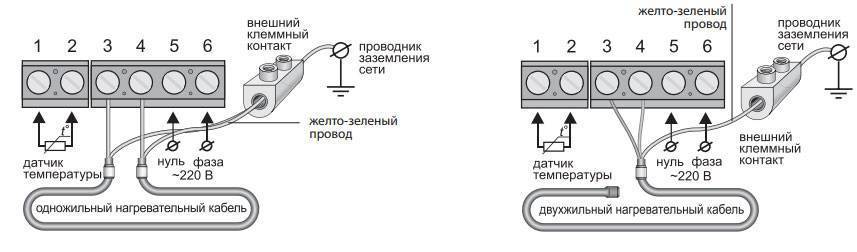

Подключение и настройка терморегуляторов

Терморегулятор, к которому подключаются провода управления и питания должен располагаться в самом доме. Там где тепло и нет большой влажности.

С точки зрения доступа и обслуживания, коридор или прихожая вполне подойдут. Схема подключения терморегулятора подобна той, что используется при монтаже домашних теплых полов.

Подробный процесс с поэтапными картинками для домашних вариантов описан в статье ниже.

Однако для улицы нельзя использовать привычные домашние терморегуляторы. При низкой температуре от – 10С и ниже, они просто ”впадают в кому” и перестают на что-либо реагировать до оттепели.

При этом если вы хотите, чтобы система теплых полов для улицы не включалась автоматически при сильных морозах (в этом случае очень редко идет снег, и смысла топить дорожки и ступеньки нет), тогда вам понадобятся специальные приборы.

Такие обычно устанавливаются на din-рейку в выносной щиток, а не монтируются в подрозетники.

Правда и у обычных на этот случай имеется выключатель на лицевой поверхности. Просто отщелкиваете его при сильных морозах и ждете оттепели.

Чтобы снег постоянно таял и не превращался в лед, на внешней поверхности ступенек и дорожек, температура постоянно должна поддерживаться в пределах +3 градуса. Казалось именно ее и нужно выставлять на регуляторе.

Однако при этом есть один очень важный нюанс.

На каждый 1см слоя стяжки, плитки или другого материала, который находится над греющим кабелем, следует добавлять дополнительно по 1,5 градуса на терморегуляторе.

То есть, если у вас на ступенях лежит плитка с клеем толщиной в 2см, то вам нужно к выставленным 3-м градусам на терморегуляторе, добавить еще +3С. В итоге температура таяния составит +6 С.

При большей толщине стяжки или плитки, она увеличится еще больше. Это и будет так называемая рабочая температура нагревательной антигололедной системы.

Также широко применяются и двухпозиционные терморегуляторы. Они автоматически запускаются когда температура контролируемой поверхности находится между двух заранее выставленных величин. Причем один из порогов (плюсовой), может быть задан жестко заводскими настройками.

Можно конечно управлять всей системой и обычным автоматом. Только никакой экономии и комфорта в этом случае уже не получится. Уснули вечером в одну погоду, проснулись утром в другую, а все ступеньки заснежены или во льду.

Питающие провода 220В подключаются в щитовой через УЗО с током утечки более 30мА.

Простейшую условную схему подключения системы антиобледенения крыльца и дорожек можно представить следующим образом.

Виды греющих кабелей для пола

Чтобы облегчить выбор, можно условно классифицировать провод, применяемый в устройстве теплых полов, по следующим характеристикам:

Количество жил. Существует двужильный или одножильный кабель. Первый не требует обратного вывода к терморегулятору. Электрическая цепь замыкается с помощью специального наконечника. Преимуществом провода с двумя жилами является простота монтажа и возможность укладки в помещениях со сложной планировкой.

Тип провода. Различают резистивный и экранированный саморегулирующий кабель для теплого пола. Резистивный обеспечивает одинаковую температуру нагрева в любом отрезке провода, что не всегда удобно и практично, особенно для помещений с большой площадью.Экранированный саморегулирующийся греющий двужильный кабель для теплого пола самостоятельно меняет степень нагрева жилы в зависимости от температуры в помещении. Внутреннее устройство саморегулирующегося провода позволяет учитывать температуру окружающей среды на отдельных участках, таким образом, обеспечивая равномерный нагрев помещения.

Наиболее оправданным для небольших помещений является использование саморегулирующегося нагревательного кабеля для укладки тёплого пола. Высокая стоимость провода связана со сложным внутренним устройством, включающим в себя:

Две токопроводящих жилы.

Полупроводниковая матрица.

Стальная оплетка.

Оболочка из полиолефина.

Принцип работы саморегулирующегося греющего кабеля заключается в равномерном поддержании определенной температуры на каждом участке. Так, если часть провода проходит под ковриком, интенсивность нагрева в этом месте автоматически снизится.

Саморегулирующиеся кабельные секции в случае необходимости увеличивают температуру, например, в месте, где находятся окна или двери.

Двужильные нагревательные кабеля

Главным преимуществом двухжильных теплых полов является более легкий способ укладки. Второй конец провода с одной жилой необходимо возвращать к термостату. Технология укладки двужильного кабеля заключается в том, что в конце провода ставится специальная муфта, соединяющая электрическую сеть.

Еще один плюс двухжильного провода заключается в том, что проходящий электрический ток не меняет естественное электромагнитное поле в помещении. По этой причине во всех типах жилых помещений рекомендовано применение резисторных и саморегулирующихся двухжильных теплых полов.

Особо стоит отметить, преимущества применения саморегулирующегося двужильного кабеля. Главное отличие от резисторного аналога заключается в отсутствии необходимости подключения полов к терморегулятору. В результате применения обеспечивается равномерный прогрев поверхности. Срок службы саморегулирующегося кабеля 20 лет.

Весь срок эксплуатации гарантированно прослужат только качественные полы, известных производителей. Приобретать дешевый китайский провод неоправданно, по крайней мере, с финансовой стороны. Стоимость ремонта саморегулирующейся кабельной секции может превысить цену самого материала в несколько раз.

Обогрев пола с использованием саморегулирующего кабеля имеет множество преимуществ. Безопасность эксплуатации и отсутствие вредного воздействия на организм человека делает желаемым укладку двухжильных полов в жилых помещениях.

Одножильные кабеля для нагрева полов

Существует несколько преимуществ одножильного кабеля. Серди них:

Низкая стоимость.

Большая предельная температура нагрева по сравнению с двухжильным кабелем.

Меньший расход электроэнергии.

Устройство одножильного электрического нагревательного кабеля теплого пола, следующее:

К терморегулятору подключается один, так называемый «холодный» конец провода (тот, который не нагревается при пропускании электрического тока).

Повод прокидывают по помещению.

Второй конец возвращают и подключают к терморегулятору, замыкая, таким образом, сеть.

Принцип действия одножильного кабеля подразумевает наличие двух холодных, не нагреваемых концов, подключаемых к сети. Изготавливается провод в заводских условиях. Перед монтажом необходимо высчитать точный размер провода, потому что подрезать или добавить недостающий кусок не получится.

Качественный кабель имеет обязательную маркировку, указывающую на количество жил, полную длину, тип провода.

Монтаж кабеля снаружи трубы

Наружный монтаж системы обогрева водопровода достаточно прост. Кабель крепится к трубе алюминиевым скотчем или специальной клеевой лентой по следующим схемам:

Один ряд кабеля вдоль трубы по прямой.
Схема монтажа кабеля в один ряд
Многорядно, ряды располагаются параллельно друг другу.
По волнистой линии. Коэффициент для расчета длина кабеля – 1,6 – 1,7.
Кабель обвивает трубу по спирали. При укладке по такой схеме длина кабеля будет в 2 раза больше длины трубопровода.
Монтаж греющего кабеля по спирали
Смешанная схема, когда применяются несколько методов закрепления кабеля. Схема уместна, если на участке трубы имеются распределительные узлы или запорные краны.

Выбор схемы монтажа зависит от климатических условий и способа прокладки труб. Стоит понимать, что чем больше площадь, покрытая кабелем, тем интенсивнее будут прогреваться трубы.

Полипропиленовые трубы перед монтажом греющей ленты необходимо обмотать фольгой. Так трубы будут прогреваться более равномерно и не расходовать тепло понапрасну.

Зафиксированный на трубах кабель, сверху вновь обматывается профильным скотчем сплошным слоем. Он будет служить не только защитой кабеля, но и дополнительным слоем изоляции кабеля от утеплителя.

Труба с надежно зафиксированным кабелем утепляется. Для этого используют фольгу, плотно обматывая ею трубы. Подключение к электропитанию греющего наружного кабеля проводят так же, как и при внутреннем монтаже.

Саморегулирующийся кабель для нагрева трубопровода, безусловно, станет отличным решением там, где обеспечить надежную теплоизоляцию труб нет возможности. Монтаж его не вызовет затруднений. Такой кабель можно использовать также для дополнительной защиты канализации и водоотливов или обогрева кровли.

Применение греющего кабеля в системе водопровода: фото

Область применения нагревательных кабелей

Устройства, в которых активно используются нагревательные кабели могут значительно отличаться друг от друга по размерам, рабочей температуре или тепловой мощности. Поэтому диапазон применения подобной продукции достаточно широкий.

Обогреваемая одежда, коврики и одеяла

Как правило, электрические одеяла, коврики, обувь сидения с подогревом имеют небольшую мощность. Она составляет от 10 до 50 Вт. Рабочая температура нагревательных элементов при этом не будет превышать 50 градусов. Именно такая температура считается полностью безопасной для человека.

Нагревательный кабель встроен в одеяло

Системы обогрева помещений

В подобных системах нагревательные кабели используются, как тепловыделяющий элемент. Наглядным примером может стать система теплый пол или электрические плинтуса. Эти устройства равномерно размещают по комнате, и они хорошо ее обогревают. При необходимости монтаж кабеля можно выполнить на полу или стене. С точки зрения условий теплоотдачи кабель лучше всего монтировать в цементную стяжку.

Нагревательный кабель для обогрева пола

Температура на обогреваемой поверхности обычно составляет 22-26 градусов, но порой может достигать и 36. Суммарная мощность подобной системы может иметь достаточно широкие пределы: от 100 Вт до сотен кВт.

Антиобледелительные системы для тротуаров и лестниц

Кабели для пола специалисты чаще всего монтируют в толщу бетонной основы. Эти системы могут функционировать только когда на поверхность выпадает снег или появляется лед. Мощность систем, которые предназначаются для открытых поверхностей может колебаться в диапазоне от 200 до 350 Вт на кв.м.

Кабель отлично подойдет для обогрева открытых площадей

Сюда также можно отнести антиобледелительные системы, которые предназначаются для спортивных площадок, опасных участков дорог и взлетно-посадочных полос. Суммарная мощность таких систем может достигать нескольких мегаватт.

Антиобледелительные системы для крыш

Такие системы предназначаются, чтобы предотвратить закупоривание стоков льдом или образование сосулек. Чаще всего строители размещают нагревательные кабели вдоль стоков и опасных участков на крыше. Как правило, мощность кабелей на квадратный метр составляет около 25-40 Вт. Этого вполне хватит для того, чтобы снег растаял.

При отсутствии снега и льда температура нагревательного кабеля составляет около 5-7 градусов. В процессе плавления снега температура на доли градусы превышает отметку в 0.

Системы обогрева трубопроводов и тротуаров

Трубопроводные системы отличаются достаточно большой протяжностью. Поэтому нагревательные кабели лучше всего справятся с задачей их обогрева. На практике специалисты могут использовать следующие типы нагревательных кабелей для труб:

Предотвращающие замораживание.
Поддерживающие на трубе температуру выше нормальной.

Основным назначением подобных систем является компенсация потерь тепла от трубы в окружающую среду.

Обогрев труб

Монтаж нагревательных секций на трубу нужно монтировать сверху. Суммарная мощность подобной системы будет зависеть от длины трубопровода. При использовании подобных систем у вас появится замечательная возможность предотвратить образование ледяных пробок.

Как правильно выбрать нагревательный кабель для теплого пола?

Для того чтобы сделать правильный выбор, необходимо учитывать такие условия:

Стоимость изделия. Дешевый провод может быстро выйти из строя, так как не обладает необходимыми качественными параметрами. Поэтому лучше купить более дорогой кабель, который прослужит дольше.
Стоимость монтажа. В случае с резистивным, мастеру придется дополнительно покупать регулятор температуры, чего не требует саморегулирующий провод. То есть представленный кабель лучше применять для небольших помещений, где регулятор не очень нужен. Провод резистивного типа лучше подойдет для больших комнат.
Область применения. Если на пол в комнате будет укладываться коврик, то лучше применить саморегулирующий провод, так как он не допустит локального перегрева.

Комплектация теплого пола Electrolux Twin Cable

Функциональность теплого пола. Прежде чем выбрать нагревательный кабель для теплого пола, необходимо разобраться с тем, какие функции он будет выполнять. Например, если в помещении будет обустроен теплый пол прямого действия, то тут лучше применить резистивный двухжильный или одножильный кабель, или же тепловой мат. Укладываются такие изделия в тонком слое стяжки непосредственно перед монтажом напольного покрытия. Такой монтаж позволяет быстро прогреть поверхность пола до 27 градусов за короткое время. Если теплый пол будет выполнять функции аккумуляции тепла, то тут лучше укладывать саморегулирующий или двухжильный резистивный кабель. Дело в том, что система в этом случае должна будет прогреть достаточно большой по толщине слой бетона (5-15 см).

Как видно, выбор кабеля сопровождается большим количеством нюансов, которые нельзя не учитывать. В противном случае добиться адекватной работы теплого пола будет сложно.

Способы монтажа

Греющий кабель должен в итоге быть закрыт со всех сторон раствором/плиточным клеем, достичь этого можно
тремя способами:

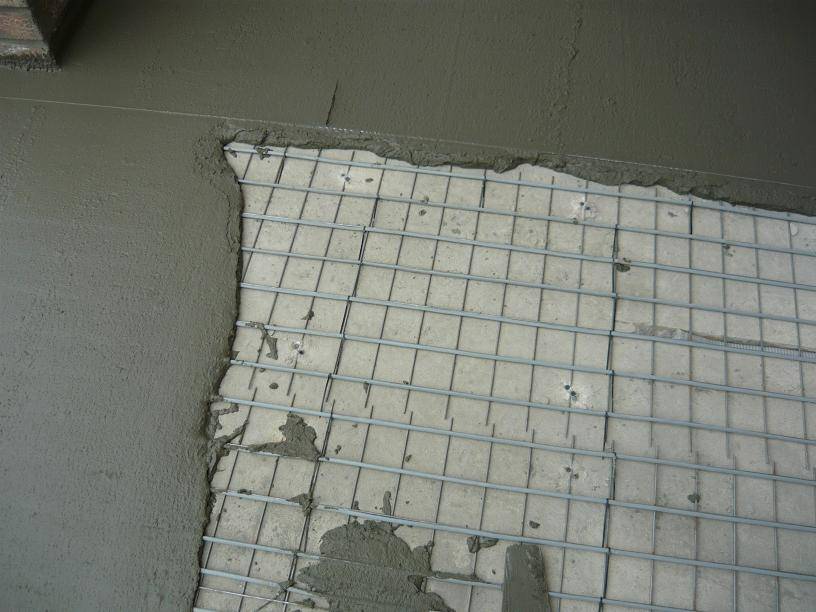

Заливка. Самый правильный на мой взгляд способ. Заключается в заливании мини-стяжки 1-2 см поверх
смонтированного кабеля. Получившаяся стяжка будет пригодна под любое напольное покрытие. Для реализации такого
варианта, следует предусмотреть при заливке основной стяжки пару сантиметров высоты, в местах, где будет
теплый пол. Для работы применяются смеси, допускающие заливку таких тонких слоев. Если изначально стяжка
залита в один уровень и недопустимо поднятие уровня пола — тогда этот метод не годится.

Слой клея. Когда укладывается плитка, и ко всему прочему допустимо поднять уровень чернового пола на
1-2 см (не стоит забывать, сама плитка еще добавит минимум 1 см), плитка кладется поверх кабеля на толстый
слой клея. Нужно рассматривать такой вариант в последнюю очередь, ведь будет существенный перепад на границе
теплой зоны.

Штробление. Самый сложный и муторный способ, однако, когда поднятие уровня стяжки недопустимо — самый
верный. Сначала нужно разметить линии, где будет идти греющий кабель. Так же нужно учесть штробу под гофру с
термодатчиком и соединительную муфту с холодным, подключающим кабелем. После разметки нужно приложить
какую-либо нитку/веревку к линиям для проверки длинны штробы. Нужно быть уверенным, что весь кабель влезет в
будущую штробу, иначе нужно менять разметку.

После штробления пыль тщательно удаляется и поверхность грунтуется. Провод укладывается в штробу, глубина
штробы должна позволять нанести 3-5 мм замазывающего раствора поверх кабеля.

Термодатчик в гофре так же монтируется в штробе, гофра должна быть заглушена с торца (замотать изолентой).
Располагать конец гофры нужно между греющими жилами, недалеко от края греющей зоны (но не на краю).
Оптимальное расстояние термодатчика 30-50 см от края, вглубь теплого участка.

Когда провод уложен, штробы заделываются плиточным клеем, или смесью наливного пола. Если планируется стелить
линолеум, не лишним будет нанести финишный слой 1-2 мм наливного пола.

Проверять или эксплуатировать полы следует не ранее, чем через месяц после завершения всех мокрых
процессов с полом (заливка, укладка плитки). Более раннее включение не повредит сам кабель, однако
может стать причиной растрескивания раствора/клея.

Виды нагревательных проводов

Чтобы правильно обустроить тёплый пол, необходимо правильно оценить дом, в котором он будет прокладываться, рассчитать финансы, а также разобраться в видах нагревательных проводов, которые могли бы обеспечить напольному покрытию необходимую температуру. Существует несколько их разновидностей, основные — это нагревательный кабель для тёплого пола резистивного типа и саморегулирующиеся греющие провода. Эти два основных вида отличаются друг от друга характеристиками и принципом действия.

Резистивная разновидность

Греющий элемент резистивного кабеля отличается тем, что температура, которую он создает внутри себя, на каждом его участке одинаковая. Она равномерно располагается по всему кабелю и обеспечивает стабильную подачу тепла на напольное покрытие. К сожалению, это не всегда бывает кстати, особенно если на напольном покрытии располагается мебель, состоящая из материалов, на которые тепло влияет негативно.

В этом видео вы узнаете о монтаже теплого пола:

Резистивный греющий кабель для пола может быть одножильный и двужильный. Состав первого типа при монтировании под пол предполагает замыкание второго окончания провода к терморегулятору, то есть под монтировщиком требуется замкнуть электрическую цепь. Двужильный провод для теплого пола не предполагает такого обязательного условия. Его достаточно одним концом подсоединить к терморегулятору, что особенно бывает кстати при больших площадях или сложной планировке жилья.

Резистивный кабель отличается равномерной теплоотдачей на каждом своём участке. В этом свойстве есть положительные качества, но именно оно вызывает способность провоцировать перегрев в каком-либо отдельном месте. К примеру, часть напольного покрытия находится под мебелью. В процессе разогрева происходит теплообмен между напольным покрытием и материалом, из которого мебель произведена.

Нельзя сказать, что это является пожароопасной ситуацией, однако чрезмерный и долгий нагрев может привести к порче имущества и выходу из строя самого кабеля. Поэтому на стадии проекта при планировании расположения греющего элемента необходимо учесть, что в местах размещения мебели нужно уменьшить количество греющего провода или не проводить его в тех участках вовсе. Это позволит избежать в дальнейшем перестановки мебели и негативных последствий.

Перед установкой теплого пола нужно продумать несколько нюансов, например, где будет стоять мебель

Одножильный провод

Кабель такого типа в момент установки предполагает, что оба его конца сходятся в месте замыкания электроцепи. Характерная черта этой конструкции заключается в том, что она имеет два конца, которые не предполагают нагревания, и подключается к регулятору температуры. Одножильный кабель обладает следующими положительными чертами:

максимальная температура подогрева в несколько раз выше, чем у двухжильной разновидности;
небольшое потребление электричества;
экономичность при покупке.

https://youtube.com/watch?v=cZfbxYkEyn0

Выбирая для теплого пола какой-либо нагревательный момент, необходимо учитывать, что одножильный тип греющего канала рекомендуется выбирать для общественных комнат или нежилых построек. В условиях жилого дома для такого вида подогрева пола подходят санузел, кухня и прихожая. Общую схему установки можно представить следующим образом:

ненагреваемый кабель сначала подключают к регулятору температуры;
основную длину провода располагают под полом в виде «змейки»;
второй оставшийся ненагреваемый конец протягивают в начальное соединение и также присоединяет к терморегулятору.

Двухжильный греющий канал

Этот тип нагревательного канала не предполагает перевод обратно к началу второго конца кабеля. Замыкание электросети получается благодаря специальной муфте, которая предварительно монтируется на один из концов провода. Достоинства этой системы заключаются в следующем:

провода легко укладывать, они не требуют возврата второго конца;
есть возможность проложить теплоканал самой разной сложности;
коммутация к терморегулятору происходит с одной стороны;
напряжение, проходящее через провод, не влияет на электромагнитные импульсы.

Плюсы использования саморегулирующихся кабелей для обогрева пола

Экономия электроэнергии благодаря тому, что нагревается только там, где недостаточно тепло.
Мощность погонного метра кабеля одинакова и не зависит от общей длины. Будет одинаковой и для 0,5 метра, и для 15 метров при одинаковой температуре. Однако стоит отметить, что потребляемая мощность зависит от температуры – чем холоднее участок кабеля, тем большую мощность он будет потреблять и сильнее греться.
Не перегревается и не сгорает при перехлесте или сближении витков вплотную.
Можно нарезать на куски различной длины – от 20–30 сантиметров до десятков метров (максимальная длина имеет ограничение, нужно смотреть технические характеристики конкретной марки, обычно 85–100 метров).
Саморегуляция – кабель регулирует интенсивность своего нагрева сам, даже без отдельного термодатчика.

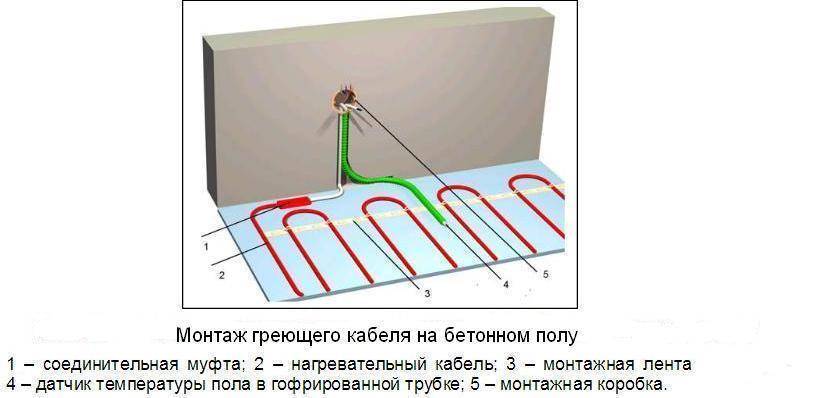

Укладка греющих кабелей

Силовые концы необходимо завести на стену к термостатическому устройству. При этом муфты должны находиться в стяжке. Укладывают кабель для подогрева пола согласно схеме в форме «улитки» или «змейки». Первый способ сложнее в реализации, а преимуществ не имеет, поэтому почти всегда задействуют второй вариант монтажа. Иногда укладывают двойную или тройную «змейку».

Величину шага монтажа подбирают с учетом требуемой мощности: она будет тем больше, чем ближе располагаются провода. Максимальное расстояние между рядом уложенными проводниками составляет 30 сантиметров, а минимальное –5 сантиметров. Более точный шаг определяют на основании назначения помещения: в спальнях и детских он обычно больше, а в общих комнатах меньше.

Кроме этого, при желании расстояние уменьшают в зонах около оконных и дверных проемов, а также в центре комнаты

Основное, на что следует обратить внимание при разработке схемы расположения проводов – они не могут пересекаться и соприкасаться, а промежуток между стенами и кабелями должен составлять не меньше 15 сантиметров.. После завершения монтажа греющих элементов нужно установить датчик температуры пола, провода от которого заводят к терморегулятору посредством гофрированного шланга

Располагать его желательно по центру между двумя проводами. При достаточной высоте стяжки трубку с датчиком можно поместить сверху и зафиксировать. Когда толщины недостаточно, черновой пол приходится штробить.

После завершения монтажа греющих элементов нужно установить датчик температуры пола, провода от которого заводят к терморегулятору посредством гофрированного шланга. Располагать его желательно по центру между двумя проводами. При достаточной высоте стяжки трубку с датчиком можно поместить сверху и зафиксировать. Когда толщины недостаточно, черновой пол приходится штробить.
