Как сделать складную лестницу на конек крыши: пошаговая инструкция по самостоятельному возведению

Процесс изготовления пошагово с фотоиллюстрациями и подробным описанием

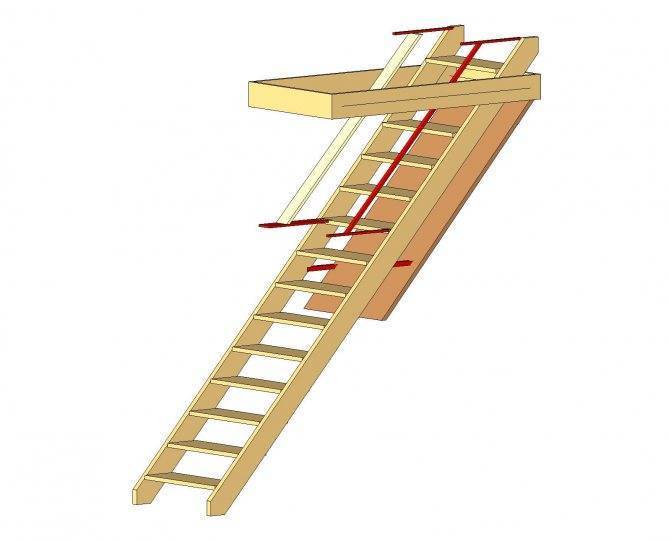

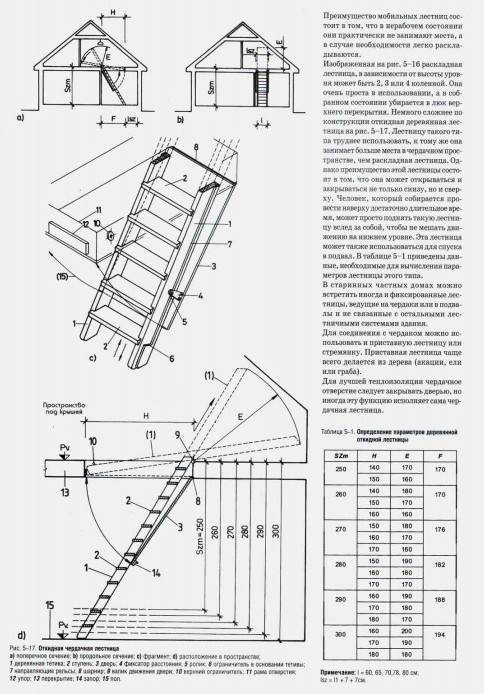

При изготовлении лестницы для чердака важно соблюдать этапность выполнения работы, чтобы получить оптимальный результат

Для этого мы предлагаем вам универсальную инструкцию (внимание: для конкретного случая допускаются некоторые изменения и корректировки)

  1. Разработка чертежа. Здесь не требуется высокая точность и правильность оформления. Главное, чтобы ваш документ был понятен лично вам и содержал точно просчитанные и выверенные параметры.
  2. Подготовительные работы. Этот важный и обширный этап включает в себя подбор полного комплекта инструментов и материалов, которые потребуются для выполнения работ. Уже на этом этапе вам очень поможет чертеж, потому что вы будете наглядно представлять, как будет выглядеть лестница, а значит легко составите полный перечень всего необходимого.
  3. Изготовление опорной рамы. Исходя из стандартного и выбранного размера люка вы формируете рамы, тщательно подгоняя всех углы и зачищая отдельные участки.

Установленная рама и монтированный люк в открытом положении

  1. Рама устанавливается в рабочее положение и крепиться с помощью болтов и вставок. Проем точно подгоняется.
  2. После монтажа рамы в корпус вставляется крышка люка.
  3. На направляющих делают пазы для лестниц.
  4. Концы опорных балок следует отпилить под углом, который будет оптимально соответствовать полу при открытии лестницы.
  5. Отпиленные и отшлифованные ступеньки аккуратно устанавливают в пазу и закрепляют саморезами.

Монтаж ступеней на основания

  1. Все элементы (сегменты лестницы) собираются в единую конструкцию. Для крепления всех частей используются металлические петли.

Металлические петли для соединения элементов конструкции

Собранная на полу лестница устанавливается в рабочее положение и крепится к раме люка.
Обязательно осторожно проверьте как работает созданная вами конструкция. Для этого несколько раз проведите полный набор движений открытия/закрытия.. Лестница из нескольких секций в собранном состоянии

Лестница из нескольких секций в собранном состоянии

Посмотрите, как можно сделать лестницу на чердак на наглядном примере

Видео описание

Посмотрите видео, как правильно крепить скатную лестничную модель на крыше:

Пристенные

Как уже было сказано выше, пристенные модели монтируются часто со скатными как одна конструкция. Поэтому такие лестницы продаются в комплекте. Но можно на рынке приобрести и просто пристенные разновидности, как отдельный вариант.

Монтаж таких лестниц производится вертикально, а крепятся они к стенам при помощи специальных кронштейнов настенного типа на анкера или саморезы, в зависимости от того, из какого материала возведен дом. Сами кронштейны к лестнице закрепляются болтовым соединением. В принципе, здесь все так же, как и со скатными, только монтаж проводят вертикально. И если используется комплект скатная-пристенная, то вторую разновидность обязательно устанавливают в проеме первой. То есть одна должна стать продолжением другой.

Пристенные лестничные конструкции крепятся к стенам зданий Источник srubbani.net.ru

Есть некоторые особенности установки пристенных лестниц, которые надо учитывать обязательно:

  • нижняя ступенька от поверхности грунта должна находиться на высоте 0,8-1,2 м;
  • верхняя ступенька должна располагаться над карнизом на расстоянии 10 см;
  • крепление лестницы производят и к стенам дома, и к карнизу крыши;
  • расположение от стены в пределах 0,2-1,3 м;
  • шаг ступенек – минимум 10 см;
  • между скатной конструкцией и пристенной обязательно устанавливают поручни для безопасного перехода от одной модели к другой;
  • нередко между этими модулями устанавливают переходные мостики или площадки, поручни которых должны опираться в направляющие скатной лестницы.

В частном домостроении пристенные лестницы могут выполнять функции аварийных, если их установить рядом с окнами верхних этажей.

Виды лестниц

Чаще всего встречаются такие типы лестниц:

  • чердачные;
  • пристенные;
  • стационарные – расположены на скате крыш.

Лестница для работ на двускатных крышах прикрепляется кронштейнами, проходящими через отверстие в кровле. Места соединений желательно оборудовать резиновыми прокладками или герметиком. Перед тем, как залезть на крышу, секции хорошо закрепляют между собой, а последнюю часть прочно крепят к коньку.

Если изготавливается лестница кровельная стеновая, то нужно учитывать, что расстояние между верхней ступенькой и краем карниза не должно превышать 10 сантиметров, а расстояние от стены до приспособления – составлять не более 20 сантиметров. В том месте, где наблюдается переход на кровлю, делают надежно закрепленные поручни.

Как сделать лестницу

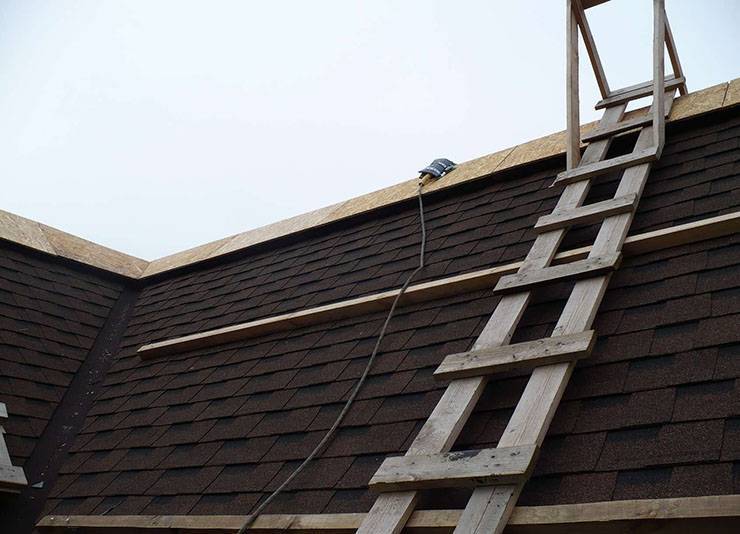

Изготавливается лестница для крыши своими руками достаточно легко, с этим делом можно справиться, даже не имея особых навыков.

 Для работы потребуются такие инструменты и материалы:

  • саморезы или 100-миллиметровые гвозди;
  • бруски 40х40 миллиметров, доски и куски бруса толщиной 40-60 миллиметров;
  • деревянные доски размером 16х2,5 миллиметров.

Боковые доски с такой шириной не могут повредить кровельное покрытие – это особенно важно для ондулина или шифера. К выбору размера нужно подойти ответственно, если кровля имеет волнообразный тип.

Изготавливают ступени из брусков для большей устойчивости стоп, ведь на тонких ступенях ноги быстро устают, и работа не получается качественной

Перекладины не рекомендуется размещать слишком часто, поскольку это ухудшает удобство нахождения на лестнице и придает ей лишний вес.

коньку на крыше

Советы по изготовлению лестниц

Если кровельная лестница своими руками изготавливалась с соблюдением всех требований, то она будет безопасной и надежной. Переносить ее удобнее всего вдвоем, один человек должен быть на лесах или внизу, а другой – на коньке. Она легко устанавливается, обеспечивая при этом безопасность подъема наверх и перемещения.

Собирается лестница для крыши своими руками внизу. Вначале прикрепляют кронштейны, которыми соединяется крепление конька, потом через каждые 2 метра монтируются опоры кровли в местах перекладин. Затем измеряют скат крыши и определяют требуемую длину лестницы, которая будет подниматься на кровлю и прикрепляться к доске обрешетки. Потом присоединяют стеновые опоры и поручни с промежутком два метра, производят монтаж кронштейнов для карниза.

Лестница кровельная стеновая прикрепляется на крыше с использованием двух кронштейнов, которые соединяют с опорами стен. Нижняя перекладина конструкции должна находиться на расстоянии не более метра от земли, а верхняя – примерно в 10 сантиметрах от карниза.

Сборка механизма открывания

Изготовление своими руками механизма открывания люка – это достаточно сложный процесс, чтобы облегчить задачу, достаточно приобрести готовое изделие в магазине.

Те, кто решил собрать всю конструкцию самостоятельно, должны приготовить металлический уголок, две полосы и лист металла.

Чтобы не ошибиться с размером шарниров, они первоначально вырезаются из картона. После примерки, переходят к работе с металлом.

  1. На металлической полосе отмечаются места для крепления по шаблону.
  2. Высверливаются отверстия под болт диаметром 10.
  3. Детали собираются и наживляются болтами. Малкой замеряется выбранный угол фиксации лестницы, а затем детали раздвигаются на искомую величину.
  4. На металле обозначается участок, который при опускании перекрывается уголком. Эта область срезается. Убрав лишнее, детали обрабатываются для придания эстетичного вида.
  5. Второй механизм должен быть идентичен уже изготовленному. Для точного совпадения отверстий детали соединяют струбциной и сверлят.
  6. Вставив во второй механизм болты, его равняют по образцу, обрезая лишний металл.
  7. Готовые механизмы открывания устанавливаются своими руками на люк. Они буду создавать упор, фиксируя складную конструкцию под нужным углом.

Обеспечить равномерное распределение нагрузки позволит монтаж второго шарнирного механизма, поддерживающего люк посередине. Потребуется: две металлические полосы шириной по 2 см, уголок и кусок металла. Уголок служит опорой механизма при открывании. К одной детали приваривается кусок металла, в который упирается вторая часть. При опускании люка шарнир будет раздвигаться, принимая часть веса конструкции.

Зачем нужна лестница на крыше

Иногда застройщик подходит к вопросу устройства лестничной конструкции как к необязательным дополнительным расходам.

Лестница на крыше имеет ряд полезных функций

Аргументация в таких случаях серьёзная:

  • крыша выполнена качественно, кровельные материалы дорогие и долговечные;
  • стыки и сопряжения выполнены правильно и с большим запасом надёжности;
  • дополнительные элементы для крепления лестницы могут нарушить кровельное покрытие.

Но, на первый взгляд, вполне логичное обоснование ненужности или крайне редкой востребованности лестницы на крыше дома опровергается на практике.

В этом видео вы узнаете, как сделать лестницу для крыши:

https://youtube.com/watch?v=swlD4hf4ELY

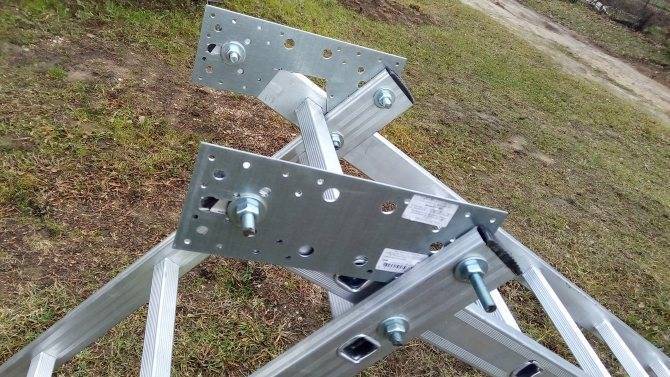

Создание лестницы из металла

Сборные

Основным конструктивным материалом таких лестниц выступает алюминий. Его преимущество в том, что он не поддается коррозии, не создает дополнительную нагрузку на перекрытия и кровлю, а также не требует особого ухода. Алюминиевая лестница для работы на крыше продается в любом строительном магазине в разобранном виде. Владельцу дома, достаточно только ее собрать и надежно зафиксировать по уже имеющимся крепежам.

Монолитные

Также металлические лестницы выполняются из более тяжелых материалов, и они редко бывают наборные. Их обычно сваривают из труб одинакового или разного диаметра, покрывают защитным слоем краски и монтируют на крыше. К недостаткам подобных конструкция относится большой вес, что исключает их использование на кровлях из профнастила, ондулина или рубероида. Кроме того, железную лестницу необходимо периодически шкурить и заново вскрывать краской, в противном случае она быстро прогниет. Железные лестницы могут иметь особую пристенную конструкцию: они берут свое начало на стене дома, поднимаются вверх и далее идут по всей кровле до самой «макушки» дома. Вместе перехода стены в крышу устанавливаются поручни безопасности, они облегчают процесс подъема.

Устройство вентиляции конька крыши

Конек служит не только для того, чтобы предотвращать попадание осадков в продольное отверстие между покрытиями кровельных скатов, но и для эффективной вентиляции пространства под крышей.

Наиболее важна вентиляция данного пространства в случае оборудования утепленной кровли.

Система коньковой вентиляции кровли при этом изготавливается следующим способом:

  1. После завершения стропильной системы производится крепление пленки для гидроизоляции поперек ног стропил, причем верхние полосы укладываются на нижние с напуском, составляющим не менее15 сантиметров. Швы при этом проклеиваются при помощи соединительной ленты.
  2. Производится набивка вдоль стропильных ног контробрешетки, поверх которой набивается поперек обрешетка.
  3. Поверх обрешетки выполняется укладка выбранного покрытия для кровли, такого как ондулин, шифер, металлочерепица и т.д.

Натянутая пленка предназначена для защиты элементов системы стропил от скапливающегося изнутри покрытия кровли конденсата, а также от протечек воды через имеющиеся в покрытии щели.

Понятно, что такое использование пленки предотвращает гниение деревянных элементов и появления ржавчины – на металлических.

При отсутствии эффективной вентиляции пространства между данной пленкой и покрытием кровли не будет происходить быстрое высыхание проникающей туда влаги, что ускорит гниение или покрытие ржавчиной контробрешетки и обрешетки.

Устройство теплой кровли подразумевает, что под слоем гидроизоляции находится также слой утеплителя.

Поскольку он чаще всего изготавливается из гигроскопичного материала (например, базальтовая или минеральная вата), то при отсутствии эффективной вентиляции в нем быстрее происходит скапливание влаги, что ухудшает теплозащитные свойства материала, а также приводит к гниению ног стропил, между которыми расположены плиты утепляющего материала.

Пространство для вентиляции, помогающее избежать подобных проблем, оборудуется следующим образом: в нижней части подшивки карнизов оборудуют вентиляционные зазоры или решетки, обеспечивающие поступление воздуха.

Кроме того, следует обеспечить достаточный объем пространства между гидроизоляцией и покрытием кровли, а также выполнить отверстие между скатами для выпуска влажного воздуха перед тем, как закрепить конек на крыше.

При этом воздух может выходить через конек разными способами в зависимости от выбранного кровельного материала (может также понадобиться установка дополнительных приспособлений для вентиляции).

Основные виды кровельных лестниц

Для работы на крыше используется несколько типов лестниц:

  1. Пристенная – такая модель крепится к стене дома, для ее монтажа при возведении закладываются специальные кронштейны. Материалом для конструкции служит дерево, стальные трубки и алюминий. Лестница устанавливается с соблюдением определенных условий: расстояние от стены – 20 см, верхняя ступенька вровень или ниже на 10 см карниза, нижняя располагается в метре от земли. В случае необходимости она используется для эвакуации.
  2. Чердачная – изделие выполняется складным и раздвигается в случае необходимости. Место установки – внутри здания.
  3. Скатная или кровельная – лестница размещается на скате и фиксируется крюком за конек. Заводская конструкция обычно алюминиевая, а лестница для крыши своими руками может быть из дерева. С ее помощью доступно передвижение по ломаной кровле даже при значительном угле наклона, при этом не пострадает мягкое или хрупкое покрытие. Конструкция крепится кронштейнами, они обеспечивают надежность и безопасность монтажа. Чтобы металл не повредил поверхность кровельного материала, особенно легкого ондулина, необходимо использовать резиновые подкладки. Минус готового изделия – несовпадение с волнами профнастила, металлочерепицы или другого покрытия.

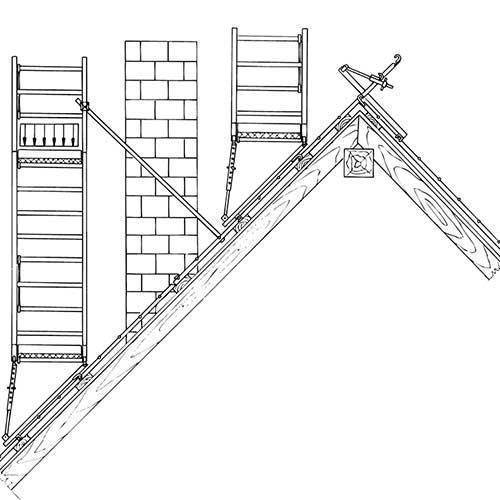

Сборка лестничной установки

Лестничное сооружение для крыши собирается на земле:

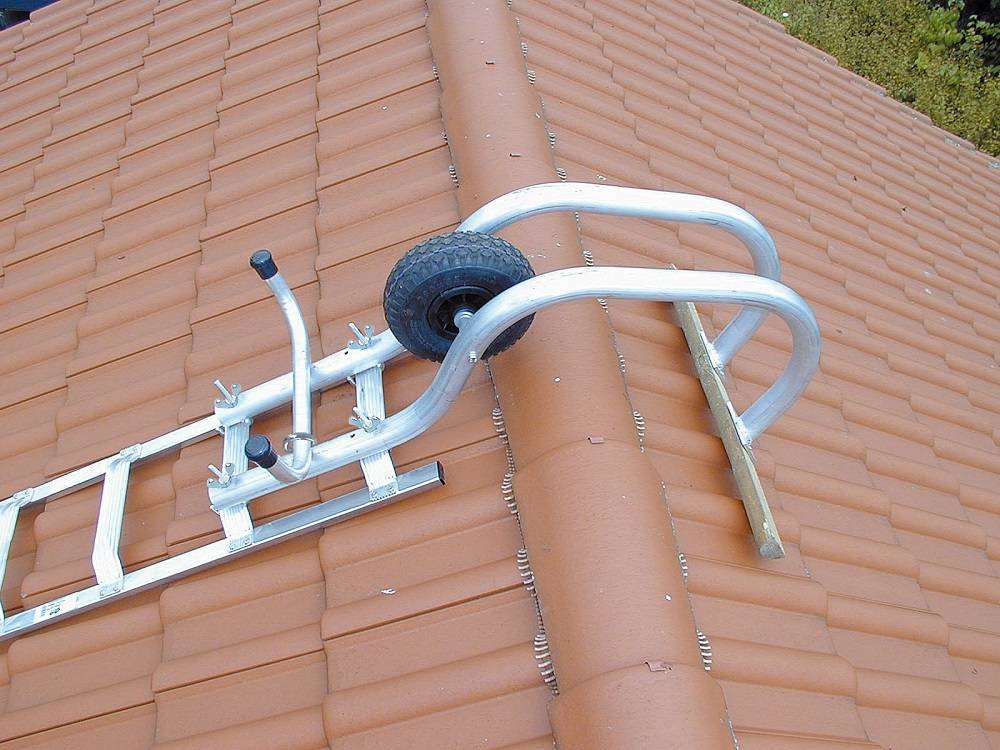

  • в верхней части к тетивам крепятся кронштейны для конька;
  • опоры на крышу фиксируются с шагом 2 м под перекладинами;
  • длина установки должна быть равна длине ската кровли;
  • изделие поднимается на крышу и крепится к верхним доскам обрешётки.

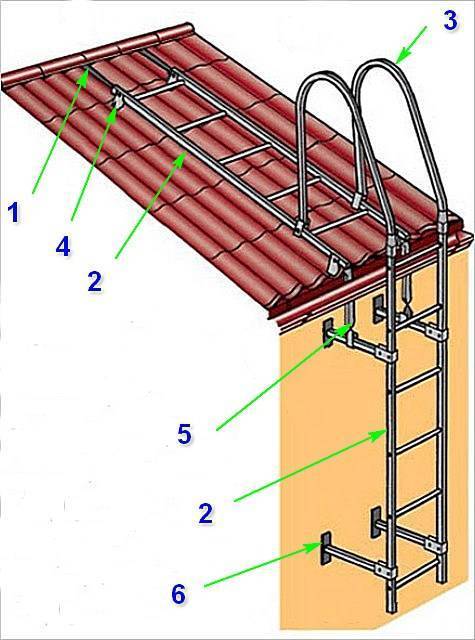

Деревянная лестница на крышу также собирается и закрепляется на земле:

  • на пролёт крепятся поручни и опоры на стены;
  • к верхним стеновым опорам крепятся кронштейны для соединения с карнизом;
  • нижняя перекладина стенового марша должна располагаться на расстоянии 1 м от земли;
  • верхняя перекладина – на расстоянии 10 см от карниза;
  • стеновой марш поднимается и скрепляется с кровельным маршем кронштейнами;
  • установка фиксируется в верхней и нижней части обрешётки;
  • переходный мостик устраивается на аналогичных крепёжных элементах.

Возможно изготовление лестницы на крышу своими руками в других вариантах:

  • с различным уклоном стенового марша;
  • с опиранием на твёрдое нижнее основание;
  • с дополнительно расширенными площадками или вовсе без них;
  • с устройством поручней разной высоты.

При этом один человек приподнимает и толкает изделие, сидя на коньке, а второй приподнимает и подталкивает нижнюю часть с земли либо строительных лесов. Хранение установки в подвешенном состоянии позволяет ей быстро высыхать после выпадения осадков.

Работа для «настоящего» конька

Коньком считается горизонтальное ребро скатной крыши, расположенное в ее вершине. Простым обывателям он представляется металлической планкой или своеобразной окантовкой, собранной из черепичин или фасонных кровельных деталей. На самом деле это сложная система, в обязанности которой включены следующие функции:

  • Защита деревянных составляющих стропильной системы от атак атмосферной воды и от срыва покрытия порывистым ветром.
  • Предотвращение проникновения пыли, насекомых, опавшей листвы и прочих загрязнений в подкровельное пространство.
  • Обеспечение свободной циркуляции воздушных потоков по продухам, устроенным в кровельном пироге скатов.

В двухскатных, ломаных, вальмовых и полувальмовых конструкциях конек повторяет форму одноименного прогона и равен его длине. Однако установкой конька завершается строительство не только крыш с наслонными стропилами. Последние по конструктивным условиям обязаны опираться верхом на прогон, т.е. на коньковую балку или доску.

Коньки на равных правах устраиваются и на крышах, не имеющих прогона в качестве основной опоры стропильной системы. Их сооружают поверх кровли конструкций висячей категории, построенных на объекте или собранных из готовых стропильных ферм.

Вальмовые углы также обустраивают по принципу установки коньков. По сути, ребра выпуклых углов крыши тоже смело можно отнести к коньковой категории, только расположенной не горизонтально, а под углом.

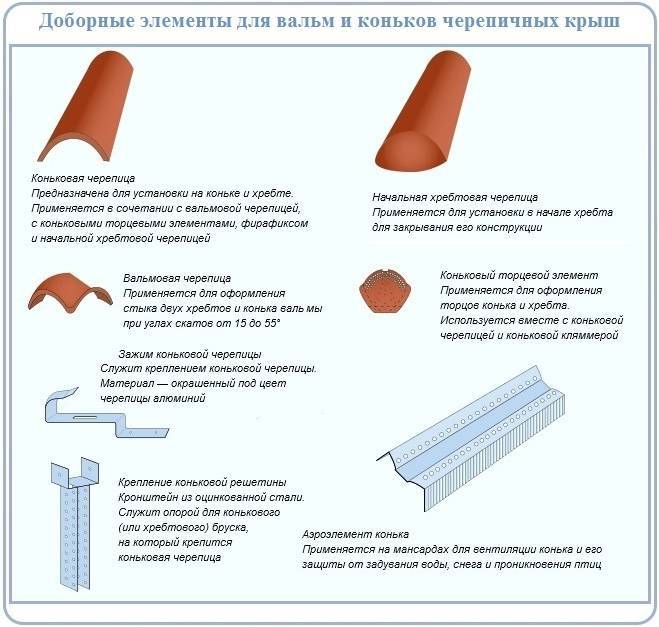

К тому же стартовые и рядовые фасонные детали для вальмовых ребер и коньков выпускаются равнозначной конфигурации и размеров. Только для точки сопряжения ребер производятся специальные вальмовые элементы.

Работы по обустройству вальм и коньков проводятся по аналогии. Существенная разница лишь в том, что на крышах с указанными выпуклыми ребрами сначала монтируют завершающие детали на вальмовые выступы, а затем сооружают конек. Его края должны перекрывать «окантовку» наклонного угла, чтобы стекающая по скатам вода не просачивалась в чердачное пространство.

Типы лестниц для крыши

Наиболее распространенными видами кровельных лестниц являются:

  • пристенные – конструкция выполнена таким образом, что основная часть лестницы имеет продолжение. После того, как лестница подставляется к стене, продолжение заходит на кровлю и по ней можно смело передвигаться;
  • чердачные – берут свое начало внутри дома (на чердаке), а заканчиваются на самой кровле;
  • стационарные – выполняются из дерева или металла, монтируются на крыше, являются несъемными.

Такие монтажные приспособления, изготавливаемые из стали, алюминия или дерева предназначены для монтажа на вальмовых типах крыш. Простота конструкции позволяет самостоятельно (без привлечения специалиста) собрать лестницу из отдельных деталей. Лестница на крышу своими руками – интересное, а самое главное полезное строительное мероприятие, которое в перспективе обязательно оправдает затраченные средства, время и трудовые ресурсы.

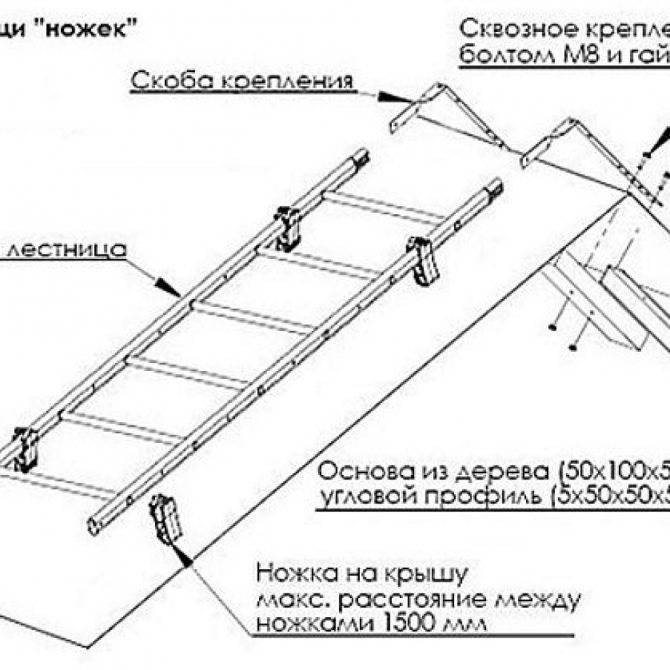

Монтажная лестница на двухскатном типе крыши крепится с применением усиленных кронштейнов, которые пропускаются сквозь кровлю для более надежной фиксации. В места соединения обязательно нужно подложить резиновые прокладки, также их можно заменить любым другим герметиком. Секции последовательно соединяются и крепятся к кровле, конечный элемент надежно фиксируется на коньке. От качественно проведенных работ по установке кровельной лестницы, зависит не только эстетика дома, но и жизнь человека, который забирается на крышу.

Виды коньков на металлочерепицу

На сегодняшний день самым популярным кровельным материалом является металлочерепица. Если посмотреть на данный кровельный материал, то можно заметить, что он имеет большое количество сходств с черепицей. Особенностью является то, что для производства первого варианта используют листовую профилированную сталь, на которую наносят специальный полимерный слой. В местах стыков кровельных скатов в процессе осуществления монтажных работ рекомендуется устанавливать специальную металлическую планку.

Выбирая подходящий вариант, стоит учитывать, что необязательно конек для металлочерепицы будет полукруглый – форма может быть совершенно любой. На сегодняшний день выделяют следующие популярные модели коньков для металлочерепицы:

Полукруглые изделия – данный вариант используют преимущественно в тех случаях, когда требуется оформить ребро, находящееся на верхней части ската крыши. Если присмотреться, то можно заметить, что полукруглые коньки, предназначенные для кровли из металлочерепицы, с внутренних сторон оборваны примерно на 1,5-2 см. Именно по этой причине рекомендуется использовать специальные заглушки, которые устанавливают с торцевой стороны. Благодаря таким заглушкам кровля из металлочерепицы приобретает законченный внешний вид.

Прямые изделия – подобные варианты отлично подойдут для любых крыш, независимо от вида. Если сравнивать стоимость данного конька с предыдущей моделью, то она будет намного меньше. Однако не стоит забывать, что при низкой стоимости внешний вид такого конька так же будет уступать.

Декоративные коньки – как показывает практика, такие модели небольшие, они довольно узкие и в большинстве случаев их используют для красоты, а не для выполнения определенных функций

Отдавая предпочтение подобным конькам, стоит брать во внимание тот факт, что под них легко могут проникнуть атмосферные осадки, пыль и грязь.

Коньки в виде буквы Т и У – форма таких моделей изогнутая, при этом концы изделий могут быть прямыми либо щипковыми. Такие коньки для обустройства крыши из металлочерепицы используют преимущественно для того, чтобы скрепить между собой несколько кровельных материалов.

Перед тем как выбрать конек, рекомендуется предварительно оценить размер кровли. Например, если скат крыши будет небольшой, то отличным вариантом будет выбор декоративного конька. Обусловлено это тем, что широкие и массивные изделия будут смотреться неестественно.

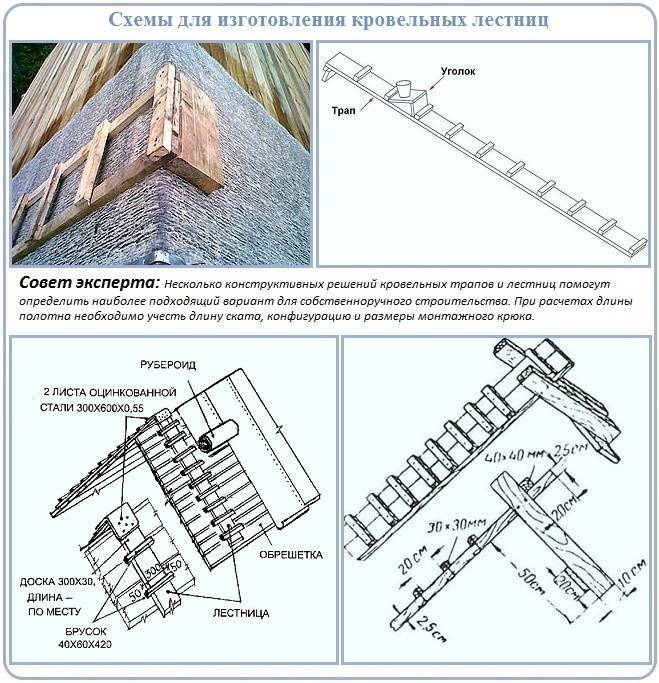

Изготовление лестницы своими силами

Несмотря на возможность приобретения готовой продукции, многие предпочитают делать лестницу для кровли своими руками. Для этого надо подготовить необходимые материалы и инструменты, а также ознакомиться с основными правилами изготовления данного устройства.

Лестницу можно смастерить из алюминиевого профиля. В этом случае она получается не только прочной, но и довольно легкой. Но наиболее часто используемым материалом является дерево.

Для работы потребуются следующие материалы:

  • доски из сухого дерева размером 16х2,5 мм (в таком случае лестница не испортит кровельный материал);
  • обрезки деревянных брусьев и досок, толщина которых составляет 40-60 мм;
  • бруски квадратной формы с сечением 40х40 мм;
  • саморезы или гвозди.

Выбирая материал, надо обращать внимание на некоторые моменты, от которых зависит и качество готового устройства, и возможность сохранения кровельной конструкции. При наличии шиферной кровли или кровли на основе ондулина рекомендуется подбирать доски большей ширины, поскольку оба материала отличаются хрупкостью и могут быть с легкостью повреждены. При наличии шиферной кровли или кровли на основе ондулина рекомендуется подбирать доски большей ширины, поскольку оба материала отличаются хрупкостью и могут быть с легкостью повреждены

При наличии шиферной кровли или кровли на основе ондулина рекомендуется подбирать доски большей ширины, поскольку оба материала отличаются хрупкостью и могут быть с легкостью повреждены.

Если кровля волнистая, то необходимо следить за тем, чтобы волны не повреждались. Для этого расстояние между лестничными осями должно быть кратно промежутку между гребнями.

Например: волны расположены на расстоянии 10 см один от другого – значит, между осями должно быть расстояние в 50, 60, 70 см. Только при соблюдении данного условия лестница будет ложиться на кровлю ровно и не повредит материала.

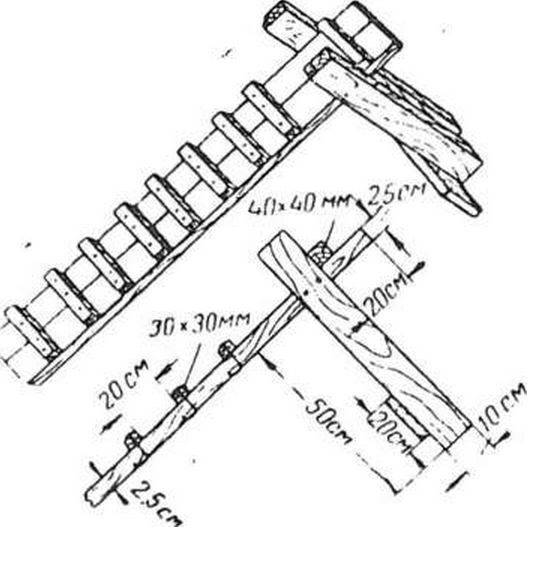

Бруски необходимы для изготовления поперечин, поскольку на них очень удобно стоять: нога находится довольно далеко от кровельного материала. К тому же можно присесть на такую ступеньку или держаться за нее рукой – при использовании широкой доски это оказывается невозможным. Но не следует впадать в крайности и брать очень тонкие бруски, поскольку при этом ноги будут быстро уставать во время подъема, да и особой прочностью такая лестница не может отличаться.

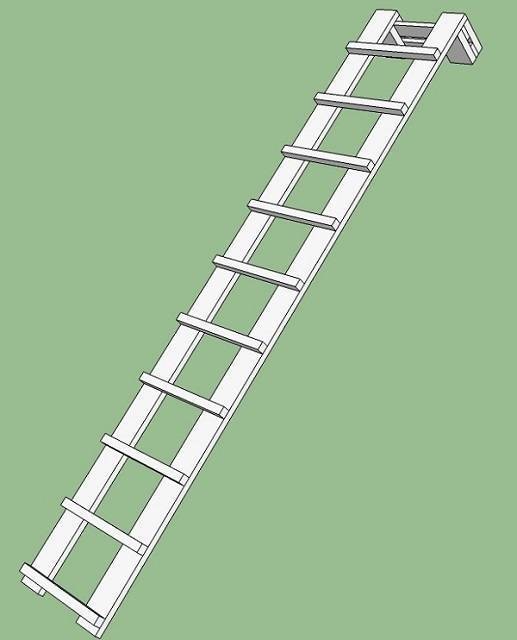

До начала работы надо определить длину лестницы и в соответствии с необходимым значением нарезать доски. Затем следует прибить бруски-ступеньки. Для большей надежности рекомендуется использовать саморезы

Если используются 100-миллиметровые гвозди, надо с обратной стороны острие углубить в слой древесины. При тонком основании лучше воздержаться от использования шурупов: они могут стать причиной повреждения всей конструкции, которая в данном случае не отличается особой надежностью.

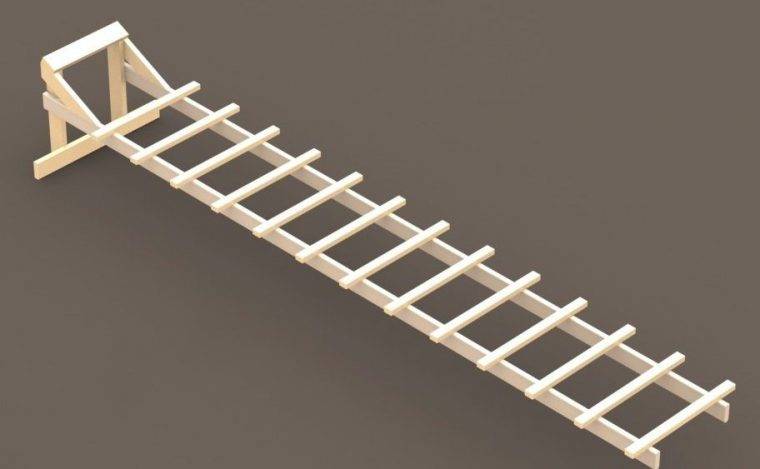

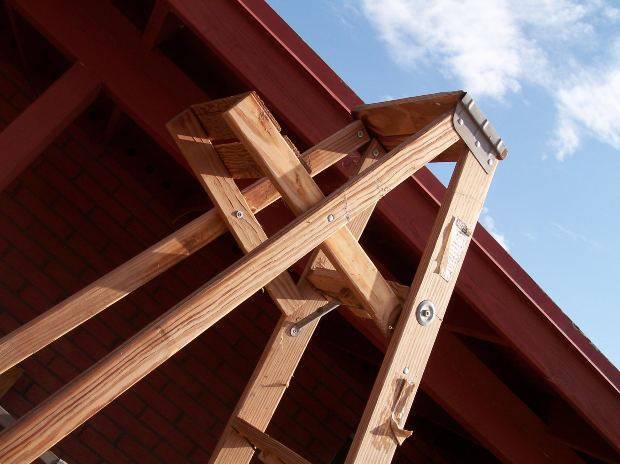

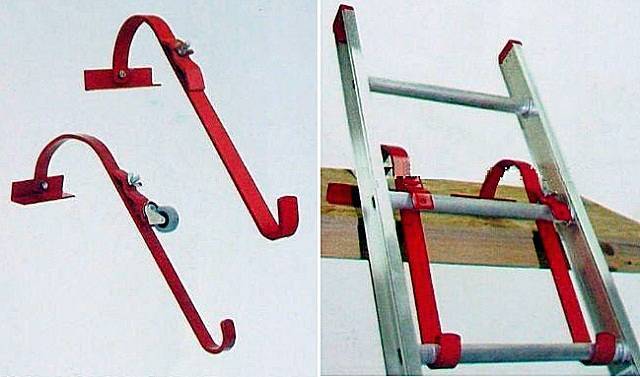

После изготовления ступенек можно переходить к крюку. Он необходим для того, чтобы лестницу можно было прицепить к кровельному коньку. Крюк должен быть достаточно надежным, чтобы выдерживать вес не только лестницы, но и находящегося на ней человека.

Длина крюка должна составлять не менее 30 см. Для надежности с обратной стороны следует приделать противовес – доску.

Угол между крюком и основанием регулируется с помощью использования особых клиньев или посредством подпиливания крюка под необходимым углом. На данном этапе работ надо быть довольно внимательным, поскольку этот угол может и не совпасть с общим углом конструкции.

Если угол ската кровли небольшой (от 20 до 30 градусов), то угол конька будет равняться 60-70 градусам. В этом случае необходимо изготовить крюк большого размера. Есть и другой способ: с обратной стороны можно подвесить довольно тяжелый противовес.

В случае если длина основания лестницы оказывается недостаточной, производится ее наращивание при помощи прибиваемой поверх внахлест дополнительной доски.

Нужно следить за тем, чтобы на поверхности досок не было никаких лишних деталей. Нередко к ним прибивают крючки для инструментов, одежды, что очень опасно, поскольку может привести к травме или несчастному случаю. Во время проведения работ надо пользоваться особым строительным поясом.

Перемещать готовую лестницу нужно вдвоем: один человек располагается на коньке, другой – на строительных лесах или земле. Находящийся внизу должен приподнимать лестницу, а вдвоем они подталкивают ее в необходимую сторону.

Данный способ изготовления лестницы, конечно, не является единственным, но он самый легкий, быстрый и экономный. Изготовленная таким образом лестница может использоваться как при мелких ремонтных работах, так и при замене всего кровельного материала.
