Как собрать сенсорный выключатель своими руками: описание прибора и схема сборки

Содержание

Принцип работы

Схема сенсорного выключателя на 12 В и 220 В при подключении особенных отличий не имеет. Чаще всего при отключенном свете на дисплее горит синяя подсветка. Если освещение включено, оно будет светиться красным оттенком.

Сигнал с сенсора подается на усилитель. Далее он поступает на реле исполнителя. Его контакты выключают и включают освещение. Управление может производиться при помощи пульта. Его радиус действия составляет до 30 м.

Сенсорные выключатели имеют защиту, которая срабатывает при отключении сети. В таком режиме происходит переход в исходное выключенное положение. Исполнительное реле выдерживает нагрузку до 1 кВт. При этом ток нагрузки составляет 5 А. Такие приборы рассчитаны на работу от сети до 250 В. Если в системе наблюдаются скачки напряжения, рекомендуется установить стабилизатор.

Нюансы выбора

В торговых точках электрические щитки представлены в большом ассортименте. Их выпускают почти все ведущие производители электрофурнитуры. Наиболее часто электрики выбирают щиты таких торговых марок, как Schneider Electric, Hager, ABB, Legrand, Viko, IEK, Makel (последние 3 являются наиболее бюджетными вариантами).

Перед тем как приобрести приспособление, понадобится решить, где будет располагаться бокс и какую электрофурнитуру планируется в него установить.

Настенные шкафы позволяют проводить безопасный электромонтаж, они предназначены в основном для установки в деревянных домах или на стенах, где проблематично выполнить нишу. Встраиваемые боксы прекрасно вписываются в интерьер и используются в коридорах, предназначенных для аварийного выхода.

Если планируется покупка квартирного встраиваемого электрического щитка, тогда следует выяснить вопрос с установкой счётчика электроэнергии. Поскольку отключать и коммутировать счётчик потребитель не имеет права, то перед его переносом в коробку понадобится вызвать электрика. Чтобы этого избежать, можно приобрести для дома небольшой бокс. В среднем для трёхкомнатной квартиры хватает ящика, рассчитанного на 12 модулей с учётом того, что вводный автомат занимает два посадочных места.

В случае запланированной замены или переноса счётчика можно купить комбинированный шкаф. Расположение всех распределительных элементов в одном месте будет выглядеть гармоничнее. При этом и коммутировать их между собой будет удобнее. Желательно, чтобы в закрывающей дверце была прорезь, через которую удобно снимать показания устройства учёта. Ещё лучше, если электрощиток будет оборудован прозрачной дверцей. Она позволит не открывать каждый раз коробку, чтобы оценить положение автоматических выключателей.

Для бытовых и административных зданий класс защиты щитка должен быть не ниже IP31, для производственных — IP54. Уличный щиток, располагающийся на открытой местности, должен иметь класс защиты IP55 и выше. Габариты электрощита зависят от устанавливаемых в него типов модулей и их количества. Чаще всего для дома выбираются приспособления с глубиной 120 мм.

Правила и схемы подключения

Установка сенсорных выключателей не сложнее, чем установка обычных клавишных. Приступая к монтажу, помните о технике безопасности, а если не уверены в своих силах, воспользуйтесь помощью специалиста.

Схема подключения к сети

Подключение сенсорного выключателя аналогично подключению обычного. Его можно установить на тоже место. Для этого необходимо выполнить последовательно эти шесть пунктов:

  1. обесточить сеть;
  2. демонтировать старый выключатель;
  3. снять с нового выключателя верхнюю панель;
  4. соединить провода с предназначенными для них клеммами;
  5. поставить механизм в монтажную коробку и закрепить;
  6. зафиксировать панель.

Схема подключения проходных сенсорных выключателей

Схема подключения похожа на подключение любого сенсорного выключателя. Разница в том, что для корректной работы нескольких проходных выключателей нужна их синхронизация между собой.

Для синхронизации выключателей надо поочередно прикоснуться к сенсору каждого выключателя (первого, второго, третьего и т.д.), задержаться на 4-5 секунд.

Для сброса синхронизации, необходимо задержаться на сенсоре последнего выключателя до появления звукового сигнала (примерно 10 секунд).

Схема подключения импульсных сенсорных выключателей

Импульсный выключатель находится в состоянии «включен» только в момент нажатия и удержания кнопки. Чаще всего, это дверной звонок, или кнопка для поднятия жалюзи. Монтаж происходит по стандартной схеме. Обычно имеет две клеммы и рассчитан на одну линию нагрузки.

Схема подключения сенсорных выключателей со стабилизатором тока 12В

Между прибором и выключателем должен располагаться стабилизатор пускового тока и LED-адаптер. Такую схему применяют в том случае, если приборы при включении потребляют ток в десятки раз превышающий номинальный. Например, мотор вытяжки.

Схемы ИК датчиков

Как собрать сенсорный выключатель своими руками: описание прибора и схема сборки

Для примера используем китайский датчик LX-01 и подключим его к обычной лампе накаливания.

Схема подключения датчика включения света (алгоритм действий):

  • Выберите модель датчика, которая вам нравится.
  • Определите помещение для установки.
  • Учитывайте планировку помещения (окна, двери, схемы передвижения людей, высокая мебель).

Важно! Если в помещении нет окон, то это преимущество, ведь датчик не придется дополнительно настраивать на степени освещенности — в комнате всегда темно. Если в комнате есть двери на каждой стене — датчик выбранного типа придется закрепить в углу, так как он имеет угол обзора 120 градусов

Как собрать сенсорный выключатель своими руками: описание прибора и схема сборки

  • Изучите схему подключения к сети, которая всегда прилагается к инструкции.
  • Не подключайте датчик иначе, не путайте провода, иначе при включении вы услышите хлопок, и устройство навсегда будет испорчено.
  • По необходимости добавьте в схему контрольный выключатель, чтобы была возможность регулировать освещение вручную.
  • Прозвоните все провода, прежде чем подключить устройство к сети с помощью тестера.
  • Провод, выходящий от выключателя к лампе, соедините с красным контактом датчика.
  • Провод по другую сторону от выключателя — к коричневому контакту.
  • К голубому контакту — провод, подходящий к осветительному прибору не со стороны лампочки.
Популярные статьи  Как сделать фонтан своими руками в саду: мастер-классы, декоративные варианты, сочетание с прудом, фото + видео

Готово!

Конструкция сенсорного выключателя

Термин «сенсорный» несет в себе довольно широкое определение. По сути, под ним следует рассматривать целую группу датчиков, способных реагировать на самые разные сигналы.

Однако применительно к выключателям – приборам, наделенным функционалом коммутаторов, сенсорный эффект чаще всего рассматривают как эффект, получаемый от энергетики электростатического поля.

Как собрать сенсорный выключатель своими руками: описание прибора и схема сборкиТакой, примерно, нужно рассматривать конструкцию выключателя света, созданную на основе механизма сенсора. Лёгкое прикосновение подушечкой пальца к поверхности фронтальной панели включает освещение в доме

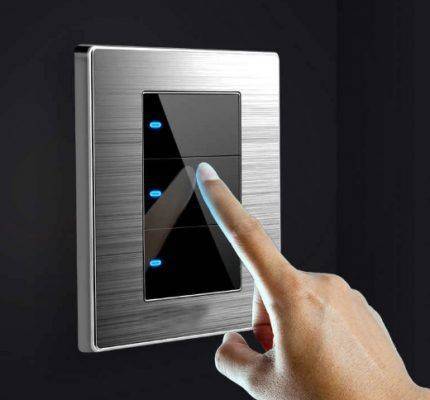

Обычному пользователю достаточно прикоснуться пальцами руки к такому контактному полю и в ответ будет получен тот же самый результат коммутации, какой дает стандартный привычный клавишный прибор.

Между тем внутреннее устройство сенсорного оборудования существенно отличается от простого ручного выключателя.

Обычно такая конструкция выстраивается на основе четырех рабочих узлов:

  • панель защитная;
  • контактный датчик-сенсор;
  • электронная плата;
  • корпус устройства.

Разновидность приборов на базе сенсоров обширна. Выпускаются модели с функциями обычных выключателей. И есть более совершенные разработки – с регуляторами яркости, отслеживающие температуру окружения, поднимающие жалюзи на окнах и прочие.

Как собрать сенсорный выключатель своими руками: описание прибора и схема сборкиКонструктивно сенсорный коммутатор выглядит так: 1 – защитная панель из закалённого стекла; 2 – плата размещения сенсорных элементов; 3 – текстолитовая панель с разведённой схемой электроники прибора; 4 – корпус (шасси) выключателя (+)

Мало того, что все эти виды коммутаторов управляются легким прикосновением, так существуют еще выключатели с дистанционным управлением. То есть, выключить светильник или убрать яркость свечения ламп прибора пользователь может, не совершая лишних движений в виде перехода от места отдыха к выключателю.

Основные методы устранения неполадок

Чаще всего при включении в приборе подгорают контакты, и здесь рекомендуется просто зачистить контактные группы. Сделать это лучше небольшим отрезком наждачной бумаги. Иногда выключатель не работает из-за неплотного зажима проводов, поэтому необходимо проверить работоспособность фиксирующего винта.

Тяжелая работа выключателя, особенно со скользящим типом контактов связана с тем, что отсутствует смазка, из-за этого контакт не включает цепь. Наличие оплавленной пластмассы или раскрошившегося керамического корпуса означает, что прибор сломался окончательно и подлежит окончательной замене.

Что из себя представляют подобные выключатели

Как собрать сенсорный выключатель своими руками: описание прибора и схема сборкиСенсорный выключатель

Суть их – отсутствие механических, движущихся частей в составе прерывателей или активаторов сигнала либо тока. Отдача команды в упрощенном виде производится легким касанием или приближением к контактной площадке части человеческого тела.

Некоторые устройства подобного плана оснащены регуляторами передаваемой мощности, что позволяет увеличивать или уменьшать силу тока в зависимости от положения точки соприкосновения к поверхности выключателя. Применять подобные технологические нюансы в действительности очень удобно, к примеру, для установки яркости света лампы.Как собрать сенсорный выключатель своими руками: описание прибора и схема сборкиПрименение в быту

Размещаются сенсорные выключатели не только вместо стандартных на стенах, с целью контроля подачи тока к освещению, но и на розетках питания бытовой техники, для увеличения безопасности их использования.

Главным плюсом не механической системы отключения или подачи тока служит ее надежность и долговечность. Нет движущихся частей и периодически соединяемых или разрываемых в местах контакта коннекторов, соответственно отсутствует износ или искра, ведущая к порче проводящих площадок.

Конструкция прибора довольно проста для повторения, чтобы собрать сенсорный выключатель своими руками, а не приобретать его по запредельным ценам от стороннего производителя.Как собрать сенсорный выключатель своими руками: описание прибора и схема сборкиСамодельный сенсорный выключатель

Принцип работы устройства

Основой конструкции любой схемы сенсорного выключателя служит датчик приближения или касания, сигнал от которого усиливается и, в зависимости от текущего состояния всей системы (включено, выключено), производит разрыв линии течения тока или ее соединение. Для этого действия применяется дополнительный силовой контур в виде электронного ключа или реле.

Самые распространенные варианты датчиков, используемых в быту для схем сенсорных выключателей света или любых других потребителей тока 220 вольт, – индукционные, инфракрасные и звуковые. У каждого из них есть свои положительные и отрицательные моменты при применении.

Схематично сенсорный выключатель можно представить системой в не проводящем корпусе, на котором находится контактная площадка, соприкасающаяся с датчиком, или же поверхность, пропускающая требуемый внешний сигнал, на который он должен реагировать. Внутри расположена основная управляющая схема, где размещен усилитель и силовой модуль.Как собрать сенсорный выключатель своими руками: описание прибора и схема сборкиОдин из вариантов структуры и строения сенсорных устройств включения

Плюсы и минусы конструкции

Единственным минусом сенсорных выключателей называют их большую стоимость относительно обычных, механических устройств коммутации. С другой стороны, неоспоримые плюсы использования позволяют забыть об этом отрицательном нюансе применения:

  1. Пожарная безопасность, которая намного выше, чем у обыкновенных выключателей – нет периодически соприкасающихся контактов с возникновением искры, а значит и риска их возможной спайки или возгорания корпуса устройства.
  2. Легкость применения – приведение в действие не требует никаких физических усилий.
  3. Бесшумность и мгновенная реакция на команду от пользователя.
  4. Возможность выполнения в абсолютно не пропускающем влагу корпусе, что также понижает риск возгорания в результате замыкания, или же уменьшает вероятность поражения электрическим током человека.

Как собрать сенсорный выключатель своими руками: описание прибора и схема сборкиВнешний вид одного из производимых промышленностью сенсорных выключателей

  1. Долговечность, обеспечиваемая отсутствием механических элементов.
  2. В одном корпусе можно использовать несколько датчиков и схем их обработки, делая мультисенсорные панели.
  3. Конструкция проста для сборки сенсорного выключателя света или электроприборов 220В своими руками.
Популярные статьи  Виды вентиляторов: классификация, назначение и принцип их работы

Как правильно подключить электросчетчик и автоматы

Для безопасной работы вашего щитка применяйте несложные правила:

  • используйте для монтажа однопроволочный монолитный провод;
  • при использовании гибкого провода применяйте наконечники;
  • используйте неразрывные перемычки;
  • применяйте U-образный загиб для увеличения площади контакта.

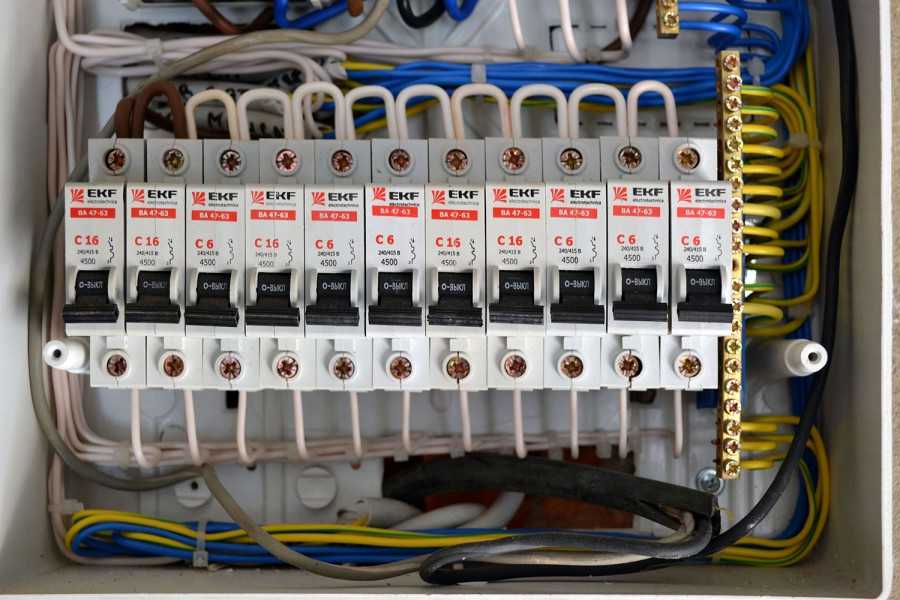

Использование наконечников на гибкий провод

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане — подключают многожильный провод к автомату без оконцевания. Если зажать голый многожильный провод как он есть, то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта, да и сам контакт со времен ослабевает.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. Поэтому если при монтаже используется многожильный провод, то для его оконцевания нужно применять наконечники НШВ или НШВИ.

Как собрать сенсорный выключатель своими руками: описание прибора и схема сборки

Кроме того, если существует необходимость подключения двух многожильных провода к одному зажиму автомата, для этого нужно использовать двойной наконечник НШВИ-2. С помощью него очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Как собрать сенсорный выключатель своими руками: описание прибора и схема сборки

Использование U-образного загиба

Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Как собрать сенсорный выключатель своими руками: описание прибора и схема сборки

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше.

Использование неразрывных перемычек

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой.

Как объединить несколько групповых автоматов в таком случае? Сделайте самодельную перемычку из жил кабеля. Для этого используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине.

Как это сделать:

  1. Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений).
  2. Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Как собрать сенсорный выключатель своими руками: описание прибора и схема сборки

Выбор оптимальной модели

Основной определяющий показатель для полноценной эксплуатации сенсорного коммутационного устройства – характеристика электрической сети. Необходимая норма напряжения в 220 В подходит далеко не для всех моделей. Есть варианты с отклонением 20-30%.

Поэтому при выборе стоит уделить внимание пороговым значениям вольтажа, указанным в характеристиках прибора. При существенных отклонениях придется дополнительно устанавливать стабилизатор, посредством которого будет осуществляться нивелирование колебаний

Чтобы покупка электронного выключателя оправдала все ожидания и устройство существенно повысило степень комфорта в комнате, при выборе стоит учитывать необходимый функционал, которым должен обладать прибор

Для определения подходящей модели сенсорного изделия необходимо учитывать приоритетные возможности, наличие которых является необходимым:

  1. Количество групп лампочек, подключаемых к регулятору – их может быть одна, две или три.
  2. Интенсивность. Некоторые приборы дополнительно оснащены диммером, посредством которого меняется сила тока, подаваемого на лампочки.
  3. Встроенный таймер. В проходных моделях устанавливается автоматический таймер отключения, срабатывающий спустя заданное время. Эти приборы в большей степени используются для коридоров и лестничных площадок.
  4. Метод управления. Здесь все зависит исключительно от предпочтений покупателя. Есть устройства управляемые пультом, прикосновением, звуком и пр.

Определившись с набором необходимых функций, следует остановиться на одном из представленных производителей. Ценовая категория устройств не относится к дешевым, поэтому, приобретая изделие низкой стоимости, можно столкнуться с некачественным аналогом.

Как собрать сенсорный выключатель своими руками: описание прибора и схема сборки
Бельгийский бренд Basalte ориентирован на продукцию элит-класса. Модель Deseo – воплощение мультифункциональности и изысканного дизайна. Практически все изделия имеют светодиодную подсветку

На бельгийском предприятии Basalte выпускают сенсорные регулирующие приборы высокого качества. В разработках ориентируются на потребителей с наивысшими запросами.

Элитные модели отличаются не только оригинальным дизайном, но и одной из самых высоких категорий цен. Тем не менее стоимость вполне компенсируется удобством в эксплуатации, наличием различных функций и несложным регулированием.

Как собрать сенсорный выключатель своими руками: описание прибора и схема сборки
Несмотря на то что многие покупатели предвзято относятся к китайской продукции, компания Livolo смогла доказать качественные характеристики своих изделий

Среди китайских представителей отмечают компанию Livolo. Основные преимущества сенсорных выключателей этого бренда — доступная стоимость продукции и оригинальные дизайнерские решения для обустройства дома, способные подчеркнуть индивидуальность.

При этом ассортимент не ограничивается технически простыми моделями. Также стоит отметить и постоянное пополнение ассортимента.

Рекомендуем также прочесть другой наш материал, где мы подробно рассказали о том, как самостоятельно собрать сенсорный выключатель.

Самостоятельная сборка сенсорных коммуникаторов

Главный минус «умных» выключателей — цена. Наличие базовых знаний электротехники поможет собрать самоделку. Домашние умельцы используют 3 основных варианта сборки.

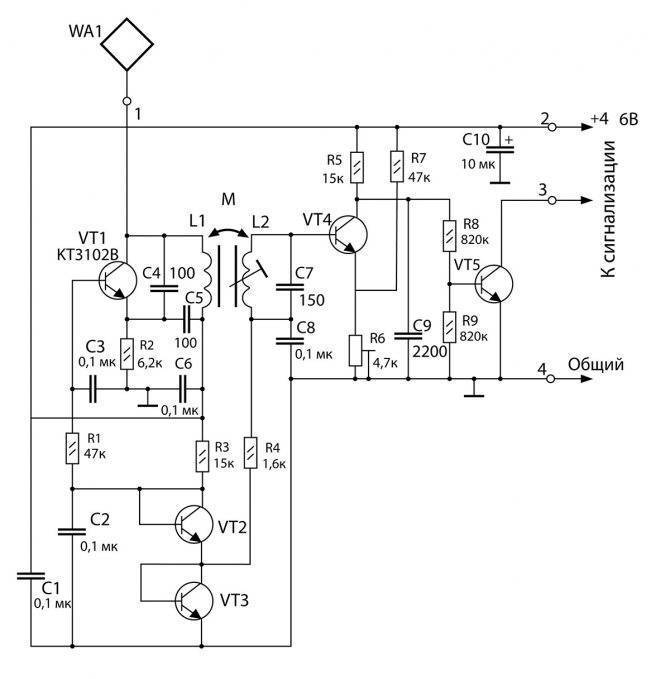

Схема сенсорной кнопки на транзисторах самая простая. Для её осуществления потребуется макетная плата, на которой монтируются последовательно соединенные транзисторы КТ315 и электромеханическое реле, параллельно с которым обязательно нужно установить защитный диод. Сенсором послужит провод от базы транзистора, подключаемого к сети. Цепь можно усложнить, добавив перед реле оптрон и триггер (таймер NE555 или микросхема К561ТМ2). Такая модификация позволит сети фиксировать команду.

Популярные статьи  Мостики холода: из чего построить дом, чтобы тепло не уходило на улицу?

Как собрать сенсорный выключатель своими руками: описание прибора и схема сборки

Инфракрасный сенсорный выключатель своими руками можно собрать, добавив в схему генератор прямоугольных импульсов. Для увеличения тока от генератора поможет инфракрасный мигающий светодиод. На микросхеме устанавливается временной интервал. Он определяет, через какое время после прекращения поступления сигнала выключится свет. При попадании отражения луча на фотоприёмник, счётчик К561ИЕ20 или CD4040 выдаст единицу, цепь замкнётся. При отсутствии сигнала на всех выводах логический ноль, не поступает напряжение, управляющий транзистор не пропускает ток.

Как собрать сенсорный выключатель своими руками: описание прибора и схема сборкиСхема инфракрасного выключателя

Сенсорные выключатели промышленного производства можно доработать и расширить площадь чувствительности. Под крышкой нужно найти ёмкостный элемент и припаять к нему тонкий проводок. После чего проводник уложить увеличивающимся кольцами до заполнения всего периметра. Вернуть на место защитную панель.

Устройство «Сlaps»

Одной из новейших разработок является модель хлопкового выключателя «Сlaps». В этом устройстве звук обрабатывается при помощи микропроцессора, ни на какие посторонние шумы он не реагирует, но настраивается на несколько хлопков подряд (это самое главное условие работы).

В одном помещении допустимо установить несколько таких выключателей, каждый из них будет реагировать на определённое число хлопков, и включать соответственно свет, увлажнитель воздуха, вентилятор, телевизор либо музыкальный центр. Под эту модель выключателя приспосабливают любые бытовые приборы, имеющие электрический шнур.

Возможно, кому-то хлопковый выключатель покажется игрушкой или абсолютно ненужным устройством. Другие наоборот горят идеей создать свой «умный дом», чтобы свет и электроприборы включались и начинали работать по команде или хлопку. Устраивайте свою жизнь так, как хочется именно вам, но при этом сделайте её максимально комфортной.

Ошибки при подключении

Основной проблемой при монтаже всегда остается не учет мощности потребителей. У большинства сенсорных выключателей света максимальная проходная нагрузка ограничена до 1 кВт. Превышать ее ни в коем случае не следует. В своем большинстве устройства такого типа не содержат предохранительные элементы, блокирующие излишнюю нагрузку. Отсюда и их относительная пожароопасность при превышении максимума.

Еще одной, относительно частой ошибкой при монтаже сенсорных выключателей света или энергии на 220В служит неверное подключение контактных групп. К примеру, не раз было замечено, что ноль сети электропитания пытаются разделять управляющим устройством, вместо фазы. Конечно, это создает существенные проблемы в его функционировании, оно становится попросту невозможным.

Практикуемое соединение фазы и COM порта для конечных устройств смысла особого не имеет. Все же предназначение у него иное — осуществлять связь с другими коммутаторами или проходными выключателями.

Как собрать сенсорный выключатель своими руками: описание прибора и схема сборки

Как правильно вводить кабели

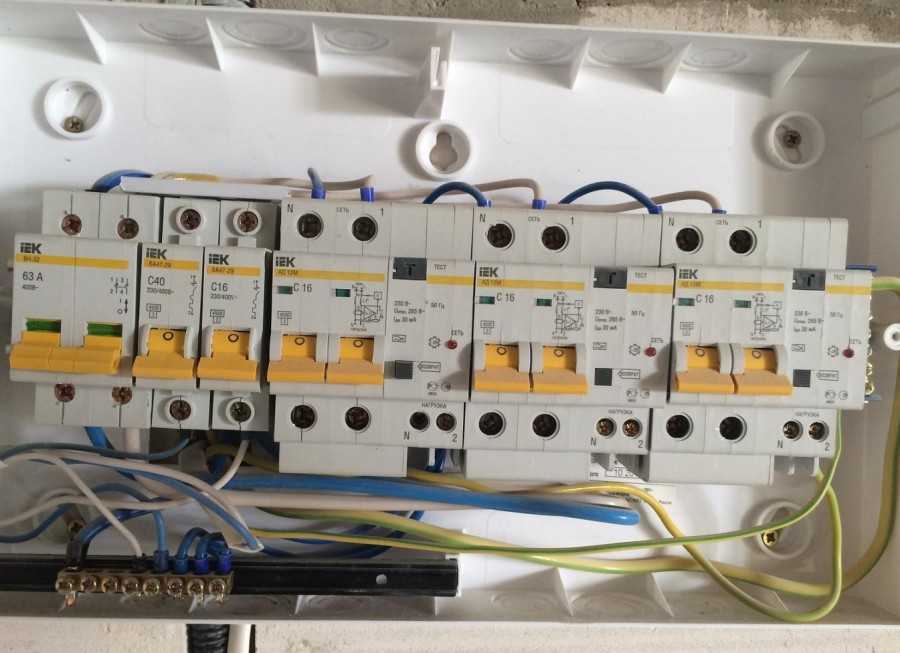

Электрощиток со съемной крышкой, поможет правильно и удобно ввести жилы внутрь. На корпусах обычного типа предусмотрены отверстия для кабелей, которые слегка прорезают или выдавливают. Они располагаются вверху или внизу корпуса. Могут быть и в его задней стенке.

В электрощитках низкого качества, могут отсутствовать даже намеки на какие-либо отверстия. Тогда придется самостоятельно размечать и просверливать их, на это не у каждого хватит терпения. Поэтому лучше покупать корпус более дорогой и время на его монтаж уйдет меньше.

Как собрать сенсорный выключатель своими руками: описание прибора и схема сборки

Как собрать сенсорный выключатель своими руками: описание прибора и схема сборки

Первым делом необходимо завести жилу ввода. Она должна располагаться вблизи автомата ввода. На щитке имеются крепления типа гребенки, к ней следует прикрепить вводную жилу. В качестве стяжки используется пластиковый хомут. Его лишние концы обрезаются.

Как собрать сенсорный выключатель своими руками: описание прибора и схема сборки

Кабель намечается маркировкой, которая указывается на схеме. Так поступают со всеми жилами. После их монтажа, прикладывается съемная крышка и на нее наносятся отметки. По ним делаются вырезы, и крышка встает на свое место.

Как собрать сенсорный выключатель своими руками: описание прибора и схема сборки

  • Кто может выполнять электромонтажные работы?

  • Как удобно размотать бухту кабеля на объекте при электромонтаже
  • Электрические кабели. Назначение и критерии выбора

Электрощит — сердце домашней системы электроснабжения

Мы не ошибёмся, если скажем, что главной функцией электрощита, установленного дома, в офисе, кафе или любом другом помещении, является распределение электроэнергии потребителям и обеспечение безопасности при использовании электроприборов. Каждый владелец жилого или служебного помещения в какой-то момент вынужден разбираться с проблемой: как собрать электрический щиток. Длительная бесперебойная работа огромного количества бытовой техники, которой наполнен сегодня любой дом или офис, в большой степени зависит от того, насколько правильно собран электрощит.

Сам щиток представляет собой пластиковый или металлический ящик, в котором размещены компоненты (или модули), каждый из которых выполняет определённую функцию. Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене.

В частном доме электрощиток достаточно часто устанавливают под открытым небом, в этом случае потребуется влагозащищённая конструкция прибора (степень защиты IP65). Учитывая то обстоятельство, что вряд ли электрощит будет меняться ежегодно или даже раз в пять лет (как правило, прибор служит гораздо больше), будет целесообразным при выборе устройства отдать предпочтение пусть и более дорогому, но качественному щитку известной марки с запасом посадочных мест.

Как собрать сенсорный выключатель своими руками: описание прибора и схема сборки
