Содержание

Выбор кронштейна

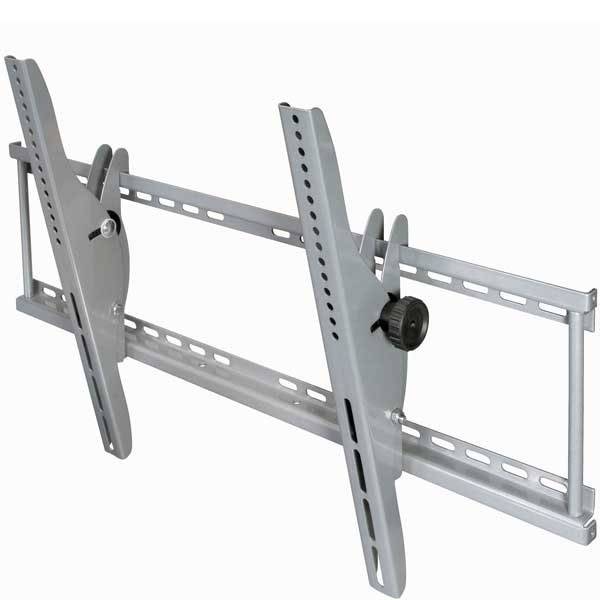

Типы кронштейнов

Определившись с местом расположения, нужно правильно выбрать кронштейн, на который вы закрепите телевизор. Кронштейны для плоских телевизоров бывают:

Как сделать кронштейн для телевизора своими руками: популярные варианты самоделок

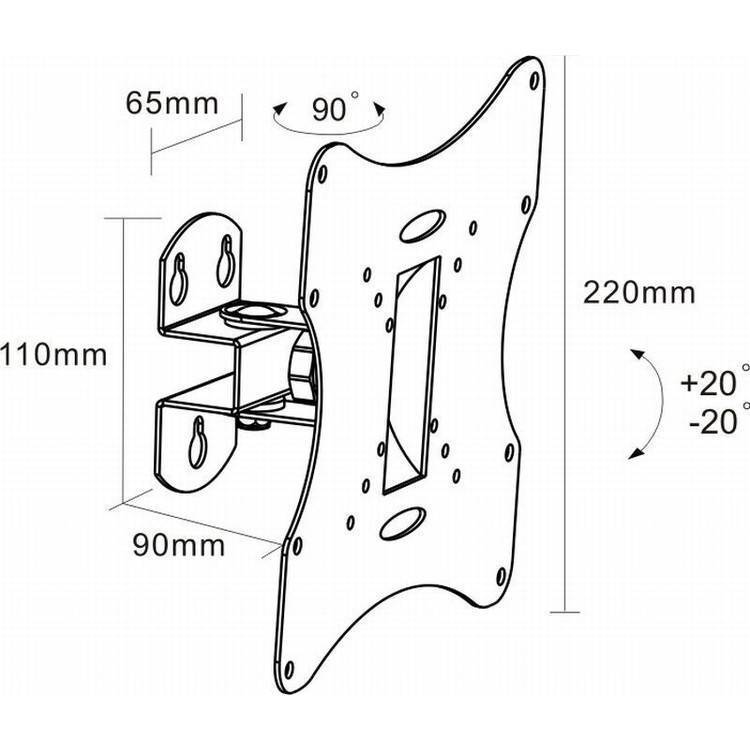

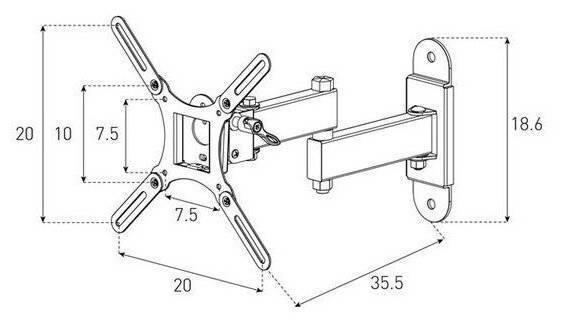

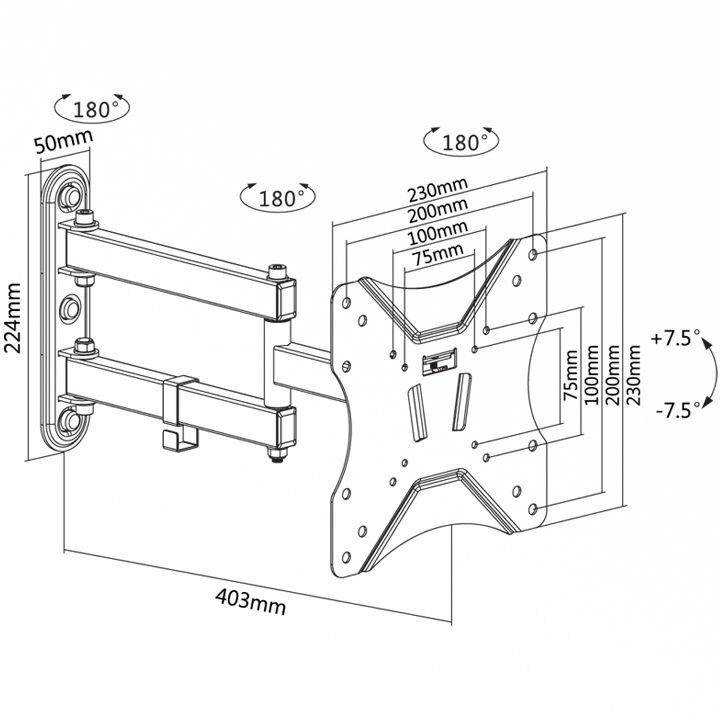

Совместимость размеров и стандарты VESA

Чтобы подобрать кронштейн под ваш телевизор, вам нужно точно знать размер диагонали экрана, которая обычно указывается в дюймах. Производители кронштейнов указывают совместимость с телевизором, исходя из минимального и максимального размера. Например, если на упаковке указано, что кронштейн рассчитан на телевизоры от 30 до 60 дюймов, то покупайте его лишь в том случаи, если размер вашей панели находится в этих пределах.

Многие производители кронштейнов и телевизоров сотрудничают с ассоциацией видео и электронных стандартов – VESA. По стандартам этой организации делаются типы креплений на кронштейнах и их размеры.

Как сделать кронштейн для телевизора своими руками: популярные варианты самоделок

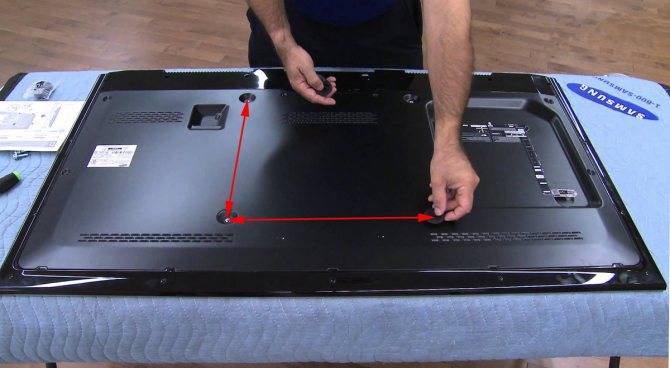

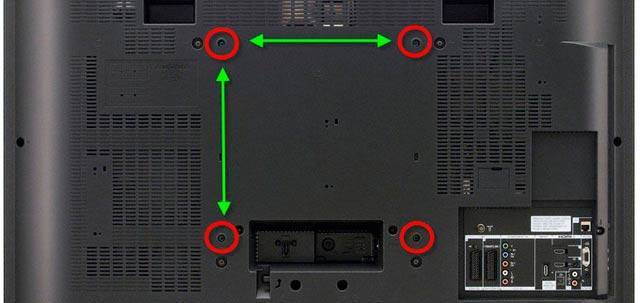

Отверстия расположенные по стандартам VESA В телевизорах, которые произведены с учётом стандартов VESA, на задней стенке можно найти четыре отверстия для крепежных болтов. Данные отверстия предназначены для крепления держащей части кронштейна. Расстояние между отверстиями стандартно и подходит для большинства кронштейнов. Поэтому, прежде чем купить кронштейн для телевизора, узнайте, с какими VESA-стандартами он совместим и купите крепление с такими же стандартами VESA.

Вес телевизора

Выбирая кронштейн для телевизора, не забудьте посмотреть в техническом паспорте изделия, на какой вес он рассчитан. Не покупайте кронштейн, если масса вашего телевизора совпадает с максимальным весом, который он способен выдержать. Иначе, при дальнейшей эксплуатации, это может привести к поломке крепления и падению телевизора. Лучше заплатите больше, но купите кронштейн с 30-50 процентным запасом прочности, за то вы будете уверены, что ваш телевизор не упадёт и не разобьётся

Болты креплений Также обратите особое внимание на болты креплений, если их внешний вид или сплав из которого они сделаны, не вызывает у вас доверия, то лучше замените их новыми. Плоский телевизор вещь дорогая, поэтому лучше перестраховаться в мелочах, чем покупать новую панель

Производители потолочных держателей для телевизора

Если ориентироваться на самое лучшее, то имеет смысл приобретать кронштейны всемирно известной компании Kromax. Фирма расположена в Швеции и по праву считается лидером в производстве крепежа для потолка. Сегодня ввыпускается более полутора тысяч наименований аксессуаров, в том числе для крепления телевизоров и мониторов.

Второе место по качеству и востребованности занимает американская компания ONKRON. Её продукция занимает примерно 15% рынка кронштейнов и специальных креплений, в том числе для телевизоров. Продукция достаточно дорогая, но остается востребованной, особенно для современных плазменных широкоформатных телевизоров.

Третье место по соотношению цена-качество занимает немецкая компания HAMA. Номенклатура изделия представлена в основном наиболее современными поворотными наклонными кронштейнами для потолка и стен.

Из отечественных компаний нужно упомянуть фирму Holder, это лучшее, что производится на просторах бывшего СССР по функциональности, качеству и дизайну. Внешний вид изделий очень похож на шведский Kromax.

Кронштейны для ТВ своими руками

Можно и самому сделать хороший держатель для телевизора. При наличии соответствующего инструмента и специальных навыков вы сможете создать качественный, безопасный кронштейн. Сейчас рассмотрим несколько наиболее популярных вариантов.

Фиксированный держатель из крепежной рейки

Установка телевизора на стену своими руками с помощью такого кронштейна начинается с подготовки инструмента и материала:

  • рейка, использующаяся для фиксации навесных шкафов кухонных гарнитуров;
  • дюбеля;
  • крепежные элементы – шурупы, винты, болты;
  • перфоратор;
  • набор отверток;
  • уровень и рулетка;
  • ножовка, предназначенная для резки металлических изделий.

Пошаговая инструкция по изготовлению кронштейна из самой обычной рейки:

  1. Замерьте рейку, ориентируясь на расстояние между отверстиями на задней крышке ТВ.
  2. Отрежьте необходимую часть материала.
  3. Если первоначальные отверстия не совпадают с отверстиями ТВ, сделайте новые.
  4. Ориентируясь на длину уже сделанной рейки, подготовьте аналогичную для крепления к стенке.
  5. Прикрепите первую рейку к задней крышке ТВ, используя болты.
  6. Нанесите разметку на стенку, чтобы подготовить отверстия, в которые будут вставлены дюбеля.
  7. Просверлите отверстия, используя дрель.
  8. Закрепите планку на стене.
  9. Вставляем рейку, прикрепленную к задней крышке ТВ, в пазы планки, висящей на стенке.
  10. На этом работа завершена.

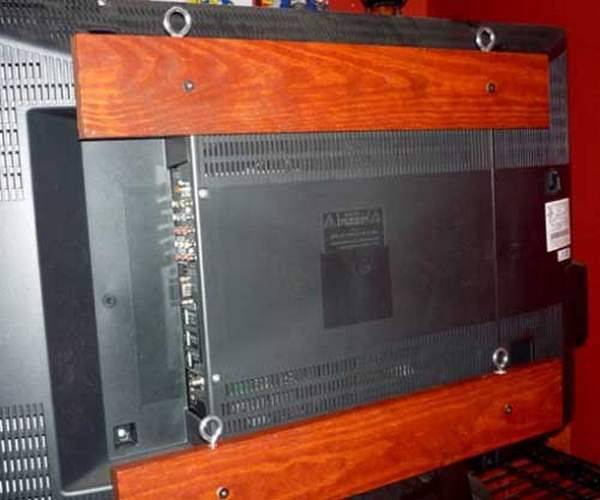

Дешевый деревянный кронштейн

Такой вариант подойдет для владельцев небольших TV. Крепление не способно выдержать тяжелое устройство с громоздким экраном. Список необходимого оборудования и материалов:

  • деревянная доска сечением до 10 см;
  • 4 навесных крюка;
  • 4 самореза кольцевидной формы;
  • 4 крепежных болта;
  • пила;
  • перфоратор;
  • простой карандаш и рулетка.

Пошаговая инструкция по изготовлению своими руками деревянного кронштейна:

  1. В соответствии с длиной экрана ТВ нужно разрезать деревянную планку на две части.
  2. С торца изделия крепятся кольцевидные шурупы.
  3. Крепежные элементы не должны находиться слишком близко к краю техники, в противном случае планка треснет.
  4. Сделайте перфоратором отверстия в деревянных планках, установив на них ТВ.
  5. Отметьте на стене в соответствии с тем, как будут расположены на планках кольца.
  6. Когда отверстия будут сделаны, закрепляйте подвесные крюки.
  7. Навешиваем телевизор, вставляя кольца в крюки.

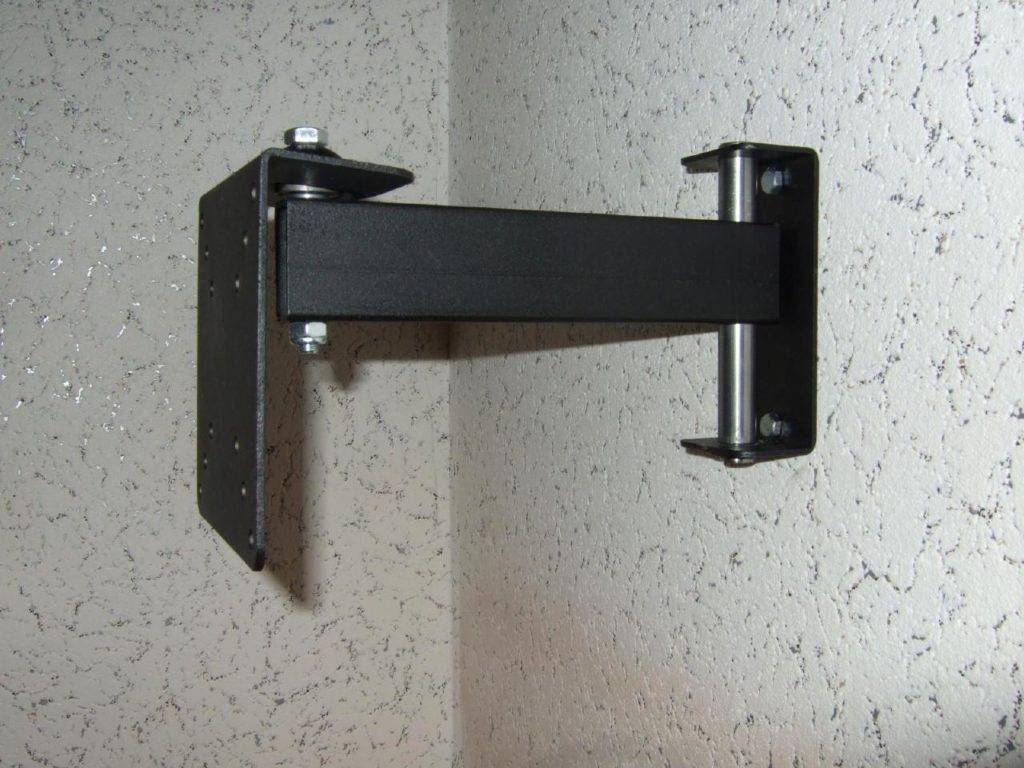

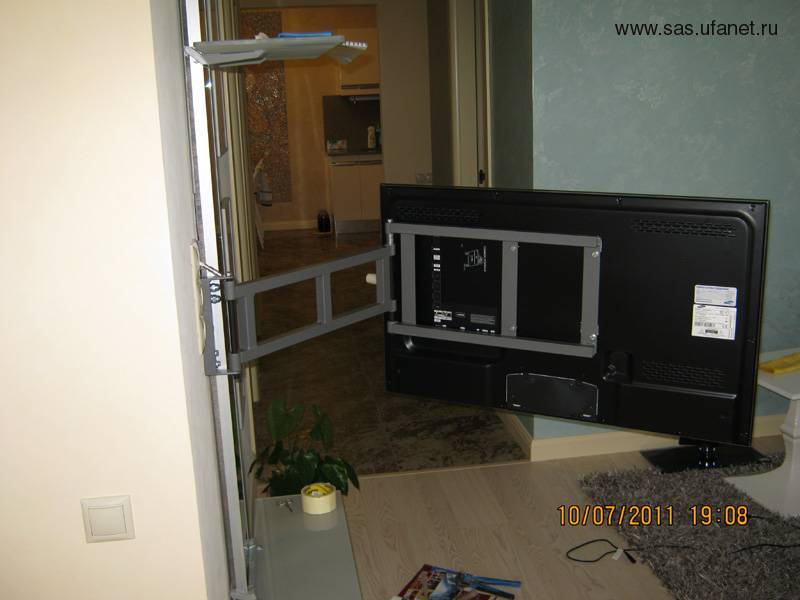

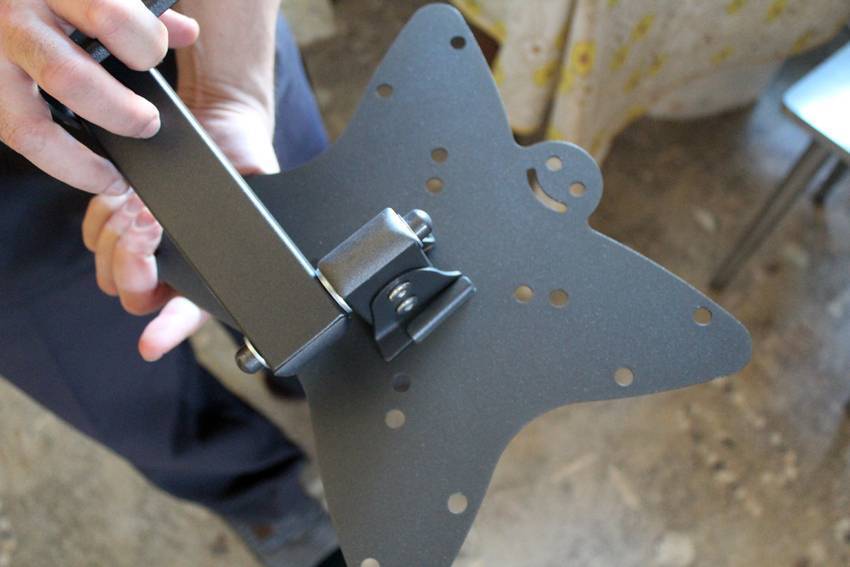

Регулируемое крепление из металла

Полноценный универсальный кронштейн, позволяющий изменить расположение экрана, изготовить самостоятельно практически нереально. Однако можно попробовать имитировать это изделие. Для реализации задуманного вам потребуется следующий инструмент и материалы:

  • металлическая трубка в форме квадрата.
  • 4 уголка по 25 мм;
  • металлические плиты квадратной формы;
  • крепежные элементы: болты, гайки, шайбы, дюбеля;
  • пила, режущая металлические изделия;
  • перфоратор;
  • кисточка и краска;
  • сверла для работы по металлической поверхности.

Алгоритм подготовки изделия:

  1. По периметру плиты нужно просверлить 4 отверстия, в которые будут вставлены дюбеля.
  2. На второй плите необходимо просверлить отверстия в соответствии с конструкцией задней крышки ТВ.
  3. Трубку необходимо разрезать на 3 части. Первая будет выполнять функции настенной фиксации кронштейна. Вторая выступит в качестве соединительного элемента. Третья позволит закрепить TV. Длину металлических отрезков пользователь определяет самостоятельно.
  4. Все подготовленные металлические заготовки необходимо покрасить, в противном случае они могут поржаветь.
  5. Когда краска высохнет, закрепите с помощью болтов по два уголка в центре каждой плиты. Что касается расстояния между этими уголками, то они должным быть подобраны таким образом, чтобы конструкция спокойно изменяла свое положение.
  6. Между уголками и болтами фиксируются металлические отрезки. Однако предварительно нужно подготовить специальные отверстия.
  7. Крепим отрезки между уголками, размещая между этими элементами конструкции специальные шайбы.

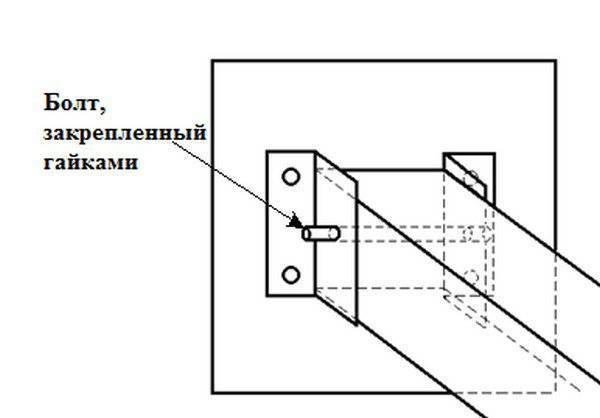

  8. Центральная часть соединяется самыми большими болтами.
  9. Зафиксируйте плиты с закрепленными трубками к стенке дюбелями. Чтобы улучшить прочность конструкции также используйте и болты. Потом можно соединить держатель и ТВ.
  10. Отрегулируйте угол наклона, а потом затяните гайки.

В обязательном порядке необходимо отметить тот факт, что самые надежные самодельные кронштейны все равно не смогут гарантировать максимальной безопасности. Особенности если вы никогда ранее не занимались созданием таких изделий. Поэтому, если вы сомневаетесь в своих навыках, лучше купите кронштейн в соответствующем магазине.

Пивные банки (из-под «Пепси-Колы» тоже подойдут)

Почему этот материал так популярен?

во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.

Популярные статьи  Рейтинг фирм по ремонту квартир в городе Екатеринбург

Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.

Необходимые материалы:

  1. Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
  2. Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
  3. Антенный штекер, соответствующий вашему телевизору.
  4. Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
  5. Крепежные элементы: изолента, скотч, или пластиковые хомуты.
  6. Паяльник, стандартный припой, флюс для пайки алюминия.
  7. Нож, бокорезы, наждачная бумага.

Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.

Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.

Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.

Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.

Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.

Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.

Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.

«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.

Типовая схема на иллюстрации:

Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.

7 способов сделать подставку для телефона своими руками

1. Возьмите упаковку из-под яиц – пара взмахов ножа и готова удобная подставка – просто обрезаете края и отделяете несколько ячеек. Для современного телефона достаточно 2, таким образом, из одной коробки вы сможете сделать сразу пару держателей.

2. Если в вашем доме остались старые вещи, то поищите среди них самую простую аудиокассету в коробочке. Освободите пластиковый чехол и переверните – отличный способ удержать гаджет без рук, готов. Есть только один нюанс – если ширина смартфона больше 10 сантиметров, то в такую «держалку» он не поместится.

3. При наличии аксессуаров для бумаг, у вас могут обнаружиться биндеры – просты зажимы для бумаги. Понадобиться все 2 штуки: загибаем на одной из них скобу в обратную сторону и скрепляем их между собой. Готово!

4. Когда в доме есть маленький ребенок или вы сами недавно вышли из этого возраста, то легко можно обнаружить конструктор типа «Лего». Из этих чудесных деталей можно собрать не только простые игрушки, но и сложную конструкцию для удержания смартфона. Понадобиться буквально 4 разных элемента: основа, две «длинных детальки» и одна «короткая». Его так же легко украсить по собственному желанию!

5. Существует такая прекрасная вещь, как «мини штатив». Он хорошо знаком многим любителям фотосъемки и если найдется в вашем доме – отлично. У него гибкие ножки и буквально за пару секунд из держателя камеры, вы можете превратить его в устройство для демонстрации.

6. Отыщите в залежах игрушек лук с липкими стрелами. Для создания подставки под телефон потребуется всего 1 – просто обрежьте ее до 10 сантиметров, прилепите к задней крышке и наслаждайтесь видео.

7. Нет ни чего из перечисленного, но рядом лежит ненужная коробка из-под телефона или кошелька? Отлично – возьмите низ или крышку и нож. Сделайте 2 одинаковых выреза с двух сторон, под небольшим углом – устанавливайте телефончик.

Особенности выбора готового кронштейна

Перед тем как приступить к выбору готового кронштейна, следует ознакомиться с такими техническими данными телевизора, как вес, габариты, размер экрана, наличие мест для присоединения креплений и другими.

При выборе рекомендуется обращать внимание на следующие характеристики:

  • Способность выдержать определенный вес. Это самый важный фактор, потому что в случае обрушения кронштейна можно повредить телевизор.
  • Для какой модели предназначен данный кронштейн. Они выпускаются как для определенных телевизоров с заданной диагональю, так и универсальные.
  • Наличие дополнительных полочек. Например, для DVD-плеера или приставок для игр.
  • Внешний вид. Он не влияет на эксплуатационные характеристики, но играет немаловажную роль в общем дизайне помещения.

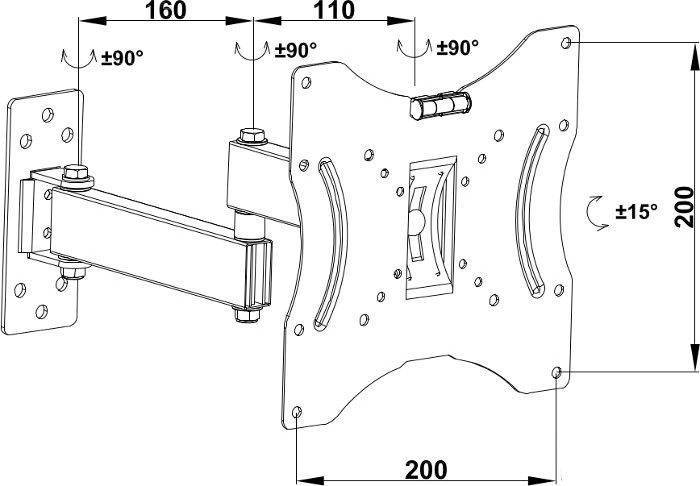

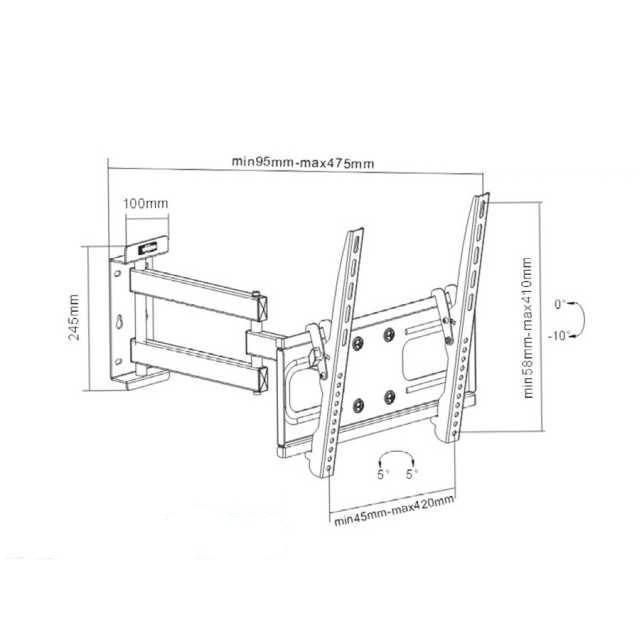

Регулировка

Как сделать кронштейн для телевизора своими руками: популярные варианты самоделокОчень важный показатель при выборе модели готового кронштейна. От него зависит диапазон изменения положения экрана телевизора в комнатном пространстве. В этой статье уже были отмечены требования санитарных норм к зоне видимости.

Так вот, важно, чтобы с помощью выбранного кронштейна была возможность регулировать положение экрана по высоте, а также изменять угол поворота вокруг своей оси

Диагональ экрана

Производители классифицируют модели телевизоров по размерам их экрана. Готовые кронштейны ориентированы также. В их технических характеристиках указывается размер экрана телевизора, вес которого они могут выдержать. Но, как показала практика, этот показатель приблизительный и ориентироваться на него можно только в плане габаритов.

Расстояние от стены

Очень часто, чтобы максимально сэкономить пространство, узлы крепления телевизора подбирают таким образом, чтобы он был максимально приближен к стене, на которой подвешен. Это решение неверное. Следует помнить, что любой прибор, который работает от электрической сети, в активном режиме нагревается.

Для каждого из них инструкцией определяются эксплуатационные тепловые параметры. Чтобы телевизор не перегревался, его нельзя располагать вплотную к стене. Поэтому при выборе готового кронштейна следует учитывать указанные правила.

Место крепления кронштейна

Выбор места расположения телеприемника в комнатном пространстве всегда связан с огромными трудностями. Действительно, у каждого члена семьи свои пожелания по этому поводу. Но на самом деле, чтобы правильно поместить телевизор, нужно ориентироваться на другие вещи и учитывать существенные моменты. Вот некоторые из них:

Источник электропитания должен находиться рядом с телевизором
Чтобы через всю комнату к нему не прокладывать удлинитель от ближайшей розетки.
Очень важно обратить внимание на общее освещение комнаты. Надо подобрать место, где будет минимальное количество бликов на экране
Не рекомендуется устанавливать телевизор в непосредственной близости к окну, иначе придется закрывать шторы даже днем.
И самое главное, телевизор должен устанавливаться в таком месте, где выдерживаются санитарные нормы в части зоны обзора

Популярные статьи  Какую лучше выбрать душевую стойку: ТОП-13 популярных моделей

Если соблюдать эти требования, то можно снизить нагрузку на глаза

Если соблюдать эти требования, то можно снизить нагрузку на глаза.

Максимальная нагрузка

При выборе монтажной конструкции надо знать вес телевизора и самого кронштейна. Эти данные необходимо учитывать для того, чтобы правильно выбрать размер крепежных дюбелей или анкеров. Чтобы сориентироваться в весовых возможностях кронштейна, следует внимательно изучить сопроводительную документацию и убедиться в том, что он в состоянии удержать данную модель телевизора.

Выбор правильного места для крепления

Перед началом сооружения самодельного кронштейна и его последующей установкой, важно определиться, где именно будет располагаться конструкция. При покупке телевизора с большим дисплеем рекомендуется выбрать стену с большой свободной площадью, чтобы техника гармонично вписалась в интерьер

При покупке телевизора с большим дисплеем рекомендуется выбрать стену с большой свободной площадью, чтобы техника гармонично вписалась в интерьер.

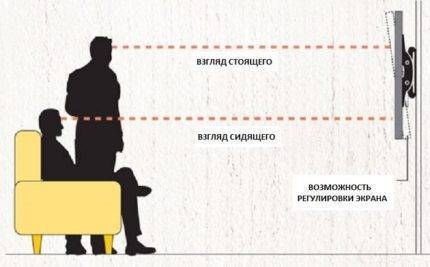

При выборе оптимальной высоты, на которой будет установлен телевизор, важно проследить, чтобы экран был расположен на уровне глаз сидящего на мебели человека

Также следует учитывать прочность и несущую способность материала стены. К числу рыхлых материалов относится пенобетон и гипсокартон, которые обладают меньшей прочностью, чем бетон, кирпич и дерево. В идеале все розетки должны быть расположены в непосредственной близости к телевизору, что позволит обойтись без использования удлинителей.

Экран должен быть расположен таким образом, чтобы даже при существенной перестановке он находился в зоне нормальной видимости. Кроме того, телевизор должен быть установлен как можно дальше от шкафов, комодов и другой мебели. Так, за счет свободного пространства обеспечивается наилучшее охлаждение техники.

Антенна в виде восьмерки

Еще один вариант простейшего прибора для приема телевизионного сигнала — антенна-восьмерка. Представленные фото антенны дают представление о том, почему было выбрано такое название.

В качестве подручных материалов выступают: коробка из плотного картона, специальный кабель, наконечник для подсоединения к телевизору, паяльник, изолента, фольга, клей, режущие инструменты.

Процесс изготовления представляет собой несколько этапов:

  1. Оклеить днище короба фольгой, чтобы она служила отражателем сигнала.
  2. Закрыть коробку и прикрепить на крышке кабель, завернутый в восьмерку.
  3. Из средней части восьмерки вывести два конца для подключения изделия.
  4. Один конец проводящего кабеля подсоединить к телевизору при помощи разъема, второй провести от экрана к центральной жиле.
  5. Присоединить концы кабеля к выведенным концам восьмерки.

Антенна в форме восьмерки готова к работе. Она может давать качественный цифровой сигнал, не уступающий спутниковому.

Выбор правильного места для крепления

Перед началом сооружения самодельного кронштейна и его последующей установкой, важно определиться, где именно будет располагаться конструкция. При покупке телевизора с большим дисплеем рекомендуется выбрать стену с большой свободной площадью, чтобы техника гармонично вписалась в интерьер

При покупке телевизора с большим дисплеем рекомендуется выбрать стену с большой свободной площадью, чтобы техника гармонично вписалась в интерьер.

Как сделать кронштейн для телевизора своими руками: популярные варианты самоделок

При выборе оптимальной высоты, на которой будет установлен телевизор, важно проследить, чтобы экран был расположен на уровне глаз сидящего на мебели человека

Также следует учитывать прочность и несущую способность материала стены. К числу рыхлых материалов относится пенобетон и гипсокартон, которые обладают меньшей прочностью, чем бетон, кирпич и дерево. В идеале все розетки должны быть расположены в непосредственной близости к телевизору, что позволит обойтись без использования удлинителей.

Экран должен быть расположен таким образом, чтобы даже при существенной перестановке он находился в зоне нормальной видимости. Кроме того, телевизор должен быть установлен как можно дальше от шкафов, комодов и другой мебели. Так, за счет свободного пространства обеспечивается наилучшее охлаждение техники.

1 Основные требования, предъявляемые к креплению телевизора

В большинстве выпускаемых телевизоров используется крепление по системе VESA. На основании типовых расстояний между отверстиями (в миллиметрах) предлагаются различные установочные модули. Обычно это четыре монтажных точки, которые располагаются на задней панели. “Четверная” схема VESA выполняется в виде квадрата или немного вытянутого прямоугольника. В точках крепления уже могут быть установлены штатные крепежные болты. Если их там нет, то они находятся в отдельном пакете или с другими комплектующими.

Крепить телевизор, что особенно актуально для дорогих фирменных моделей, на нештатный крепеж нельзя. Поэтому головки болтов нередко имеют исполнение под специнструмент, а отверстия залиты мягким пластиком. В таких случаях установку изделия на кронштейн заводского изготовления должен сделать сертифицированный мастер. Без его отметки в гарантийном талоне о проделанных работах все гарантийные обязательства аннулируются!

Как сделать кронштейн для телевизора своими руками: популярные варианты самоделок

При установке на капитальные стены стандартных кронштейнов дюбели рекомендуется выбирать стальные, минимум пропиленовые. Для стен из пеноблока, шлакоблока – только пропиленовые. Саморезы диаметром от 4 мм или таким, как первая цифра размера диагонали экрана (в дюймах). Заглубление самореза в несущую стену без толщины отделки должно составлять:

  • для бетонных стен – 10 мм плюс размер диагонали в сантиметрах;
  • для кирпичных стен – 30 мм плюс размер диагонали;
  • для стен из пеноблока – 50 мм плюс размер диагонали.

Перечисленные выше требования не относятся к стенам из ГКЛ, поскольку они не обладают хорошей несущей способностью. Если листы прилегают плотно к капитальной стене, то монтаж осуществляют непосредственно на стену. Тогда под диаметр головки дюбеля в листе рассверливают отверстия соответствующего диаметра. И наставив на дюбели проставку из стального прута, 6-гранный торцевой ключ, простукивая молотком, осаживают их до посадки на место.

Если гипсокартонные листы закреплены на каркасе и толщина обшивки менее 12 мм, то придется поискать другое место или установить телевизор на тумбу. Единственный возможный вариант – если известно расположение каркаса, который можно использовать для крепления кронштейна.

Особенности и требования

В основной массе производимой телевизионной техники практикуется крепление по стандартизированной системе VESA. На основе стандартных интервалов между отверстиями (в миллиметрах) выпускаются разнообразные инсталляционные модули. Как правило, это 4 крепежных точки, которые размещены на задней крышке. «Четверная» схема VESA реализуется в форме квадрата либо несколько вытянутого прямоугольника. В местах фиксации уже могут быть предусмотрены штатные болты крепления.

Фиксировать телевизионный приемник, что в особенности актуально для дорогостоящих брендовых образцов, на нештатные крепежные изделия нельзя. В связи с этим головки болтов зачастую имеют конструкцию под специальный инструмент, а отверстия наполнены пластической массой. В подобных ситуациях монтирование телевизора на держатель промышленного производства должен выполнить имеющий сертификат специалист. Без его пометки в бланке гарантийного талона о выполненных мероприятиях обеспечение гарантийных обязательств аннулируется.

При монтировании на капитальные стены типовых держателей дюбели желательно подбирать стальные, в крайнем случае из пропилена. Для стен из шлакоблоков, пенобетона – исключительно полипропиленовые. Саморезы диаметром от 4-х миллиметров либо таким, как первое число размера экрана по диагонали (в дюймах). Погружение самореза в капитальную стену без слоя отделочного материала должно равняться:

  • для стенок из бетона – 10 мм + величина диагонали в сантиметрах;
  • для стенок из кирпича – 30 мм + величина диагонали;
  • для пенобетонных стен – 50 мм + величина диагонали.

Приведенные выше требования не имеют никакого отношения к стенам из гипсокартонных листов, так как они не имеют хорошей несущей способности. Когда гипсокартон прилегает вплотную к капитальной стене, то инсталляцию производят прямо на стенку. В этой ситуации под диаметр шляпки дюбеля в гипсокартоне рассверливаются отверстия надлежащего диаметра.

Если гипсокартонные листы зафиксированы на остове, и слой облицовки меньше 12 миллиметров, то потребуется найти иное место либо инсталлировать телевизионный приемник на подставку. Единственно допустимым вариантом является наличие информации о местоположении опорной конструкции, которую можно задействовать для навешивания держателя.

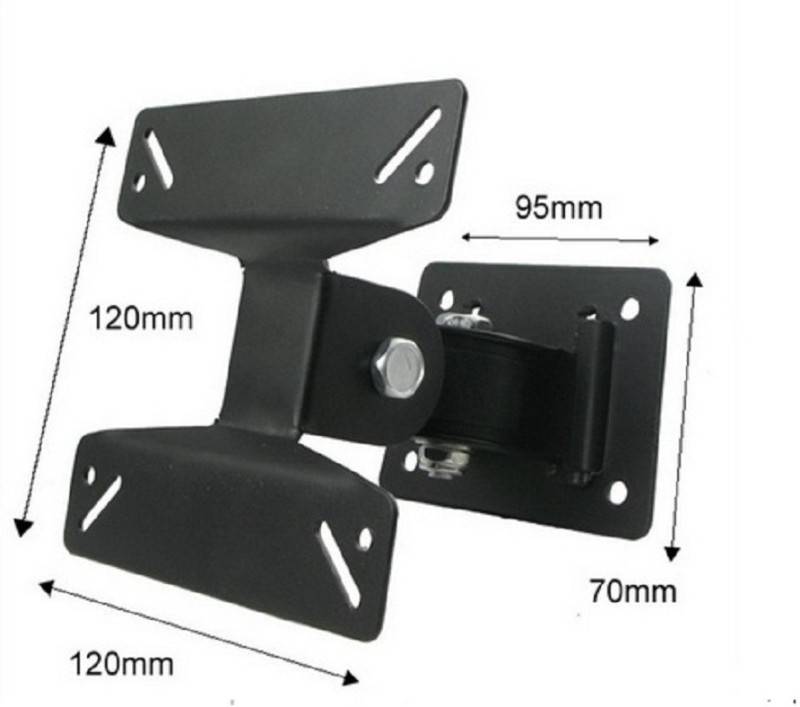

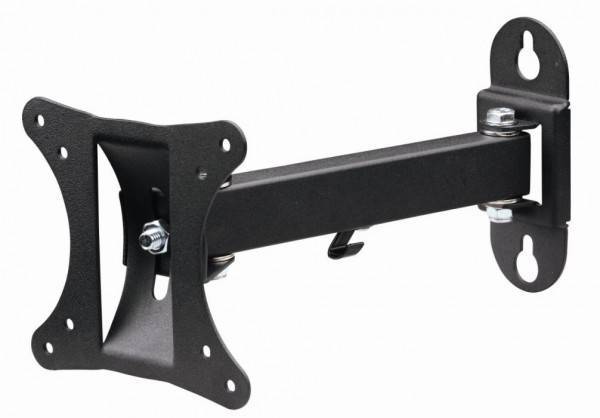

Кронштейн для ЖК-телевизора

По типу конструкции кронштейн делится на два вида:

  • Неподвижный, который крепит технику неподвижно к стене, нельзя наклонить или повернуть экран, зато система крепления очень простая;

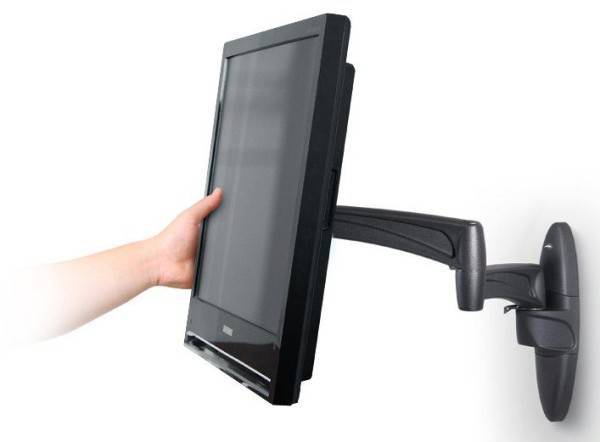

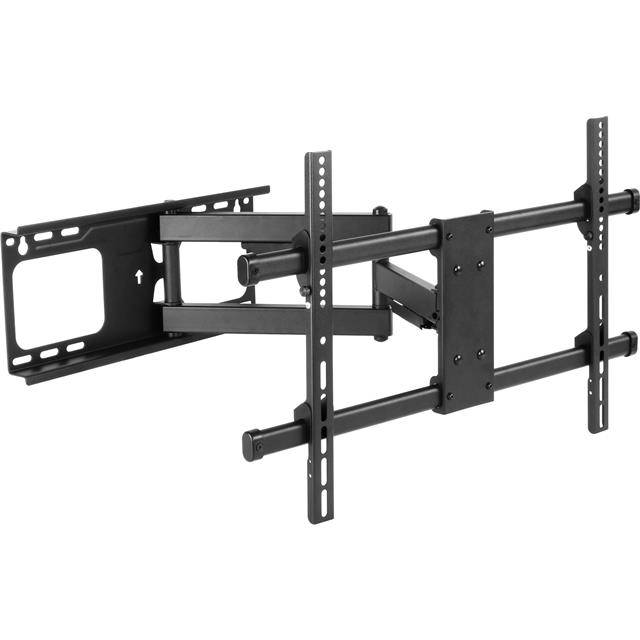

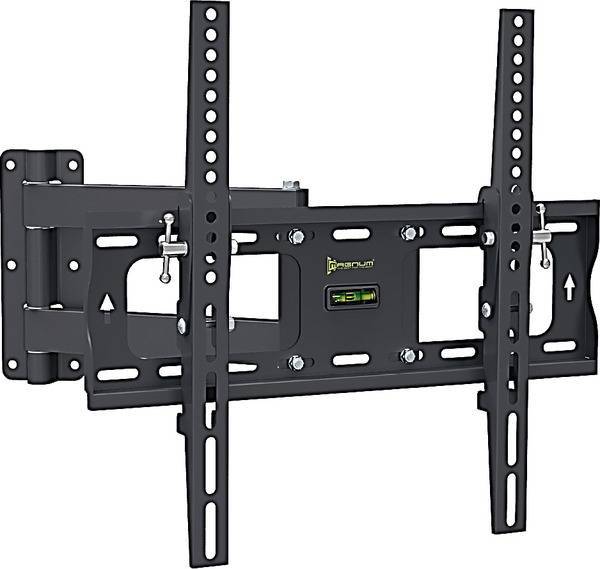

  • Поворотный – представляет собой конструкцию, которая позволяет двигать корпус телевизора, поворачивая его в нужную сторону. Некоторые типы конструкции предусматривают также изменение вертикального угла наклона экрана, что очень удобно, когда телевизор весит высоко.
Популярные статьи  Чем покрасить вагонку внутри дома на даче + инструкция: как выглядит после самостоятельной покраски (20+ фото, идеи)

Настенный кронштейн неподвижного типа
Как сделать кронштейн для телевизора своими руками: популярные варианты самоделок

Планки закрепляют с помощью болтов на задней стенке телевизора сверху и снизу. Внимательно замеряется расстояние между кольцами и между досками, чтобы спроецировать на стену расположение колец. В этих точках к стене крепятся крюки, на которые и подвешивается конструкция.

Как сделать кронштейн для телевизора своими руками: популярные варианты самоделок

Данная система крепления очень надежная, проста в исполнении и подходит для моделей с большим экраном, диагональ которых 26 дюймов и больше.Поворотный кронштейнЖК-дисплеи имеют ограниченные углы обзора, поэтому настенный кронштейн с поворотным механизмом обеспечит удобный просмотр из любой части комнаты.Потребуется две пластины из металла, пластика или дерева. Размер зависит от габаритов телевизора, чем он больше и тяжелее, тем больше должны быть пластины. Для небольшой модели подойдут пластинки 20*20 см, а толщина – 8 мм. Одна пластина будет крепиться к стене, а вторая к телевизору.Крепление будут обеспечивать четыре металлических уголка, по два на каждую пластину. Кусок трубы будет отвечать за поворотные и наклонные движения, лучше взять профиль квадратной формы, чтобы было удобней его закреплять, подойдет размер 2*2 см.Болтами прикручиваем к пластине два уголка так, чтобы между ними поместилась труба, и она смогла свободно вращаться. Сама труба устанавливается между уголками на длинный болт, как указано на чертеже, и закрепляется гайками.

Как сделать кронштейн для телевизора своими руками: популярные варианты самоделок

На пластине, которая крепится к стене, уголки должны быть закреплены параллельно полу, что позволит двигать конструкцию вправо и влево. На второй пластине, которая крепится к телевизору, уголки закрепляют перпендикулярно полу, чтобы можно было регулировать угол наклона экрана.Для большей манёвренности можно использовать два отрезка трубы, которые сцепляются между собой длинным болтом и закрепляются гайками, как показано на чертеже. Такой прием позволит регулировать расстояние от стены до телевизора.

Как сделать кронштейн для телевизора своими руками: популярные варианты самоделок

Инструкция как сделать кронштейн

Если вы определились с выбором модели и приобрели все необходимое для работы, можно приступать к созданию. Невозможно рассказать обо всех возможных дизайнах и способах установки, в нашей статье мы рассмотрим лишь некоторые из них для полного представления и понимания.

Самым простым и удобным вариантом будет применение дверной петли:

  1. Выберите место на стене, отметьте точки для крепления.
  2. В зависимости от материала стены подберите соответственные саморезы или болты и прикрепите их.
  3. После этого приделайте к петле деревянную доску, сбалансировав и рассчитав все размеры для нормальной фиксации.
  4. Конечным этапом будет установка экрана к поверхности доски.

Такой способ позволяет с лёгкостью менять положение телевизора вдоль или перпендикулярно стене за счёт подвижной части дверной петли.

Следующий вариант представляет собой неподвижное соединение. Он прост и удобен в установке.

  1. Как и в прошлой версии выберите подходящие место и произведите все замеры.
  2. Равномерно в соответствии с шириной корпуса техники установите 2-3 держателя в стену при помощи дюбелей.
  3. Подвесьте телевизор на соответствующие зацепы.

Преимуществом такой версии будет надёжная фиксация, прочность и близкое прилегание вдоль стен комнаты.

При необходимости можно создать вариант на некотором расстоянии от стены. Обычно отставить корпус необходимо для того, чтобы удобно спрятать провода или дополнительные устройства, например, роутер или приставку.

  1. Выполняем первые 2 пункта, как и раньше.
  2. После этого делаем усиление в виде железного квадрата или прочного металлического каркаса.
  3. К усиливающей детали приделываем непосредственно основную часть кронштейна в виде металлической трубы круглой или квадратной формы.
  4. Поверх нее устанавливаем специальную форму для крепления к задней панели. Для лёгкости можно использовать деревянную панель.
  5. Останется лишь монтировать сам телевизор.

На этом не заканчиваются идеи для создания кронштейна. Основываясь на данных принципах, вы можете придумать что-то своё и продумать уникальный дизайн.

А если монитор не один?

В случае, когда необходимо разместить не один, а два или даже 3-4 монитора, на помощь придут дорогостоящие и «мощные» варианты. Существуют вариации креплений: «столб» с двумя и более крестовинами или «руками», а также рама с перекладинами для установки мониторов. Самый простой кронштейн для двух мониторов будет стоить около 2 000 рублей, а более мобильный собрат обойдется примерно в 4 000 рублей.

Как правило, «множественные» кронштейны имеют регулировку по высоте, а мониторы можно прикрепить так, как удобно вам: в линию, клином, выше или ниже, ближе или дальше. Из минусов таких приспособлений: маленькая площадь опорной площадки и весовой дисбаланс. Проще говоря, на ненадежных или слишком дешевых столах такая конструкция может вырвать кусок стола или упасть, разбив мониторы. Не стоит при выборе доверять одному лишь фото, даже если опорная конструкция кажется вам массивной и надежной.

Выбор места на стене для телевизионной панели

Чтобы выбрать оптимальное расположение «плазмы», нужно учесть её размеры, площадь и назначение комнаты, прочность стен.

Дистанция до монитора

Это один из важнейших параметров правильного монтажа, влияющий на комфортность просмотра телепередач, нагрузку на глаза. Удаленность человека от телевизионной картинки зависит от диагонали экрана:

  • 2,5 метра – при диагонали 32 дюйма (80 см);
  • 3 метра – при диагонали 40 дюймов (100 см);
  • 4 метра – при диагонали 55 дюймов (138 см) и более.

Поэтому в маленькую комнату не стоит покупать слишком большой телевизор, так как обеспечить необходимую дистанцию не получится, и смотреть его будет некомфортно.

Здесь дистанция явно не соответствует ширине экрана

Высота над полом

Чтобы глаза и шея не уставали при длительном телесеансе, воображаемая горизонтальная линия, делящая экран на две равные части, должна находиться чуть выше уровня глаз. Понятно, что рост у людей разный, но и абсолютная точность здесь не требуется. Но нужно учитывать, в каком положении они будут смотреть ТВ. А это зависит от комнаты, в которой он устанавливается.

  • Гостиная. В этой комнате обычно располагается зона отдыха для всей семьи с мягкой мебелью. Телевизор лучше всего повесить к стене напротив этой зоны на высоте, соответствующей высоте посадки человека в кресле или на диване. Обычно она равна 120 см с небольшими отклонениями в ту или иную сторону.
  • Спальня. В этой комнате телевизор смотрят, лежа или полусидя в кровати. Чтобы определиться с наиболее комфортным для вашей излюбленной позы уровнем установки монитора, нужно принять её, повесив на противоположную стену картину или другой импровизированный экран. Затем перемещать его вверх или вниз до тех пор, пока не найдете самое удобное положение.

Такое положение экрана нельзя считать удобным – его лучше повесить выше с наклоном вперед

Кухня. В этом помещении установить телевизор удобно сложнее всего. Как правило, его размещают напротив обеденной зоны, но в идеале он должен просматриваться и от рабочего стола. Совместить это удается не всегда, особенно если учесть специфику кухни с большим количеством шкафов и бытовой техники. Монитор нельзя ставить рядом с духовкой, пароваркой и другими нагревающимися и образующими пар устройствами. Он не должен мешать свободно двигаться, открывать шкафы. Поэтому чаще всего его подвешивают на приличной высоте – и тут снова не обойтись без механизмов, позволяющих изменять положение экрана.

На кухне приходится жертвовать комфортом ради безопасности

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
