Как рассчитать насос для отопления: примеры расчетов и правила подбора оборудования

Часто встречаемые поломки

Наиболее распространенная проблема, из-за которой оборудование, обеспечивающее принудительную перекачку теплоносителя, выходит из строя — это его длительный простой.

Чаще всего система отопления активно используется зимой, а в теплое время года отключается. Но так как вода в ней не отличается чистотой, то со временем в трубах выпадает осадок. Из-за накопления солей жесткости между крыльчаткой и насосом агрегат перестает работать и может выйти из строя.

Решается вышеуказанная проблема достаточно легко. Для этого нужно попытаться самостоятельно запустить оборудование, открутив гайку и вручную повернув вал насоса. Нередко такого действия бывает более чем достаточно.

Если прибор все-таки не запустился, то единственным выходом будет демонтаж ротора и последующая основательная чистка насоса от накопившегося осадка солей.

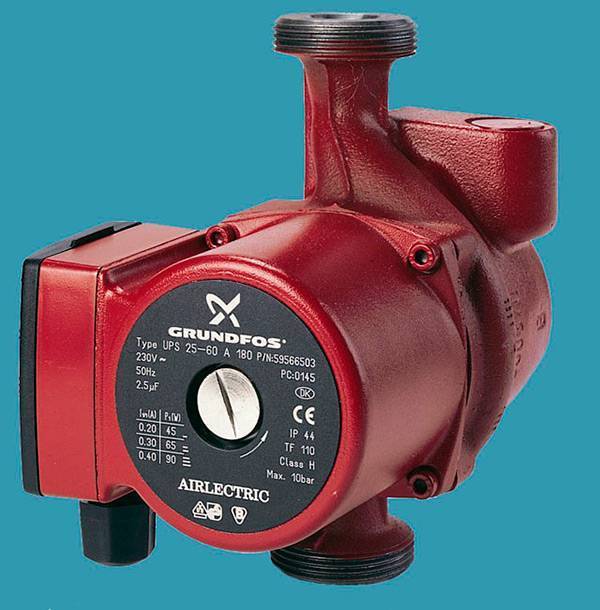

Основные параметры насосов для систем отопления

Основная функция насосного оборудования циркуляционного типа, которое устанавливают в отопительные системы, заключается в воздействии центробежной силы вращения лопастей, расположенных внутри корпуса насоса, на жидкость в целях увеличения скорости ее движения. При выборе насосов ключевое значение приобретают следующие характеристики:

Производительность. По этому параметру можно понять, какое количество теплоносителя может пройти за час работы через насосную установку. Единицей измерения являются метр кубический в час, показатель производительности определяется гидравлическим сопротивлением, которое имеет магистраль; Напор. Иначе называют гидравлическое сопротивление. Этот параметр влияет на предельную высоту, на которую насосное оборудование способно подавать столб воды; Присоединительные размеры

При их определении следует обращать внимание на такой параметр, как диаметр подключаемых труб отопления и длину корпуса. Обычно первый параметр имеет значение, равное 25 или 32 мм, а при расчете второго необходимо исходить из того, что он должен позволить установить насос в то место, которое выделил для него владелец; Максимальная температура

Циркуляционная насосная установка призвана в первую очередь обеспечить поступление нагретой жидкости до всех участников системы

По этой причине рекомендуется очень тщательно подходить к выбору этого параметра и использовать аппарат, который сможет пропускать через себя теплоноситель , нагретый до температуры 110 градусов Цельсия; Производитель. Рекомендуется, как и при выборе иных видов устройств, отдавать предпочтение продукции известных производителей. Если рассматривать рынок насосного оборудования, то лучше всего зарекомендовали себя компании Grundfos, Vortex, Джилекс, Wilo и другие.

Циркуляционная насосная установка призвана в первую очередь обеспечить поступление нагретой жидкости до всех участников системы. По этой причине рекомендуется очень тщательно подходить к выбору этого параметра и использовать аппарат, который сможет пропускать через себя теплоноситель , нагретый до температуры 110 градусов Цельсия; Производитель. Рекомендуется, как и при выборе иных видов устройств, отдавать предпочтение продукции известных производителей. Если рассматривать рынок насосного оборудования, то лучше всего зарекомендовали себя компании Grundfos, Vortex, Джилекс, Wilo и другие.

Чаще всего при подборе насоса для системы отопления учитывают два первых показателя. В большинстве своем их значения приведены в инструкции, прилагаемой к прибору, в виде графика, именуемого расходно-напорной характеристикой.

В продаже можно встретить отдельные модели насосов, предусматривающих несколько рабочих скоростей. Если владелец заинтересовался подобным аппаратом, то он должен убедиться, что для каждого из них указаны диапазоны значений.

Расчет производительности циркуляционного насоса

Перед тем как выбирать нужную модель циркуляционного насоса, следует заняться гидравлическим расчетом системы. Значение рабочей производительности насоса тесно связано с тепловой мощностью рассматриваемой системы отопления. Следовательно, объем теплоносителя, перекачиваемый таким агрегатом, должен обеспечивать тепловую энергию радиаторам во всех помещениях. Поэтому для расчетов потребуется значение тепловой мощности, необходимой для обогрева помещений и всего здания.

Как рассчитать насос для отопления: примеры расчетов и правила подбора оборудования

В качестве примера можно использовать частный дом, площадь которого составляет 100 м2. Значение тепловой мощности будет соответственно в пределах 10 кВт. Далее производительность насоса рассчитывается по следующей формуле: G = 3600Q/(c∆t), в которойGявляется необходимым количеством теплоносителя(кг/ч),Q – тепловой мощностью системы (кВт), с – представляет собой удельную теплоемкость воды, равную4,187 кДж/кг ºС, Δt – является разницей температур в подающих и обратных трубах. Для расчетов берется ее температура, составляющая 200С. Таким образом, в соответствии с исходными данными, производительность циркуляционного насоса будет равна: 3600 х 10 х 4,187 х 20 = 429,9 кг/ч или в более крупных единицах – 0,43 т/ч.

При выборе насоса можно заметить, что в техническом паспорте вместо массовых единиц расхода указаны объемные. В этом случае необходимо выполнить перевод массы воды в ее объем с помощью плотности, составляющей 0,983 т/м3 при t = +600С: 0,43/0,983 = 0,44 м3/ч. Полученное значение и будет вычисляемой рабочей производительностью устройства.

Для чего необходимо выполнять расчет

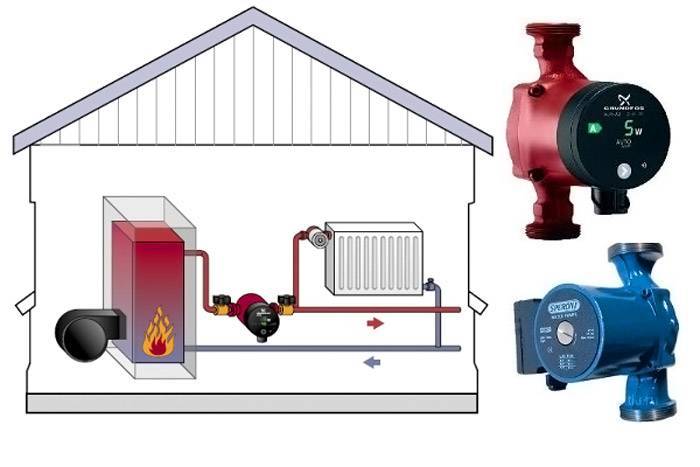

Циркуляционный насос, установленный в системе отопления, должен эффективно решать две основные задачи:

  1. создавать в трубопроводе такой напор жидкости, который будет в состоянии преодолеть гидравлическое сопротивление в элементах отопительной системы;
  2. обеспечивать постоянное движение требуемого количества теплоносителя через все элементы отопительной системы.

При выполнении такого расчета учитывают два основных параметра:

  • общую потребность здания в тепловой энергии;
  • суммарное гидравлическое сопротивление всех элементов создаваемой отопительной системы.

Как рассчитать насос для отопления: примеры расчетов и правила подбора оборудования

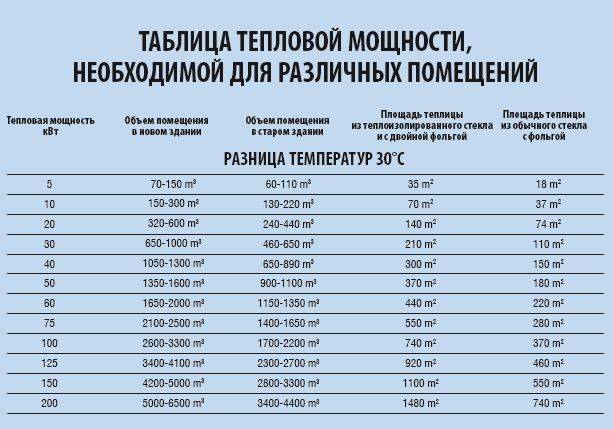

Таблица 1. Тепловая мощность для различных помещений

Популярные статьи  Электронный балласт: устройство, ремонт и схема подключения для люминисцентных ламп

Как рассчитать насос для отопления: примеры расчетов и правила подбора оборудования

После определения данных параметров уже можно выполнить расчет центробежного насоса и, основываясь на полученных значениях, выбрать циркуляционный насос с соответствующими техническими характеристиками. Подобранный таким образом насос будет не только обеспечивать требуемое давление теплоносителя и его постоянную циркуляцию, но и работать без чрезмерных нагрузок, которые могут стать причиной быстрого выхода устройства из строя.

Несколько дополнительных советов

На долголетие во многом влияет то, из каких материалов сделаны основные детали Предпочтение стоит отдать помпам из нержавейки, бронзы и латуни

Обратите внимание, на какое давление в системе рассчитан прибор. Хотя, как правило, с этим не возникает трудностей (10 атм – хороший показатель)

Устанавливать насос лучше там, где температура минимальная – перед входом в котёл

На входе важно установить фильтр. Помпу желательно располагать, чтобы она «высасывала» воду из расширителя

Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл

Хотя, как правило, с этим не возникает трудностей (10 атм – хороший показатель). Устанавливать насос лучше там, где температура минимальная – перед входом в котёл

На входе важно установить фильтр. Помпу желательно располагать, чтобы она «высасывала» воду из расширителя

Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл.

Заключение

Итак, для того, чтобы циркуляционный насос работал долго и добросовестно, нужно посчитать два основных его параметра (напор и производительность).

Не стоит стремиться постичь сложную инженерную математику.

В домашних условиях достаточно будет приблизительного расчёта. Все получившиеся дробные числа округляются в большую сторону.

Количество скоростей

Для управления (переключения скоростей) используется специальный рычаг на корпусе агрегата. Существуют модели, которые оснащаются датчиком температуры, что позволяет полностью автоматизировать процесс. Для этого не нужно вручную переключать скорости, насос это будет делать в зависимости от температуры в помещении.

Такая методика является одной из нескольких, которые возможно применять для расчёта мощности насоса для определённой системы отопления. Специалисты в этой области применяют и другие способы расчётов, которые позволяют подбирать оборудование по мощности и создаваемому давлению.

Многие хозяева частных домов могут не пытаться рассчитать мощность циркуляционного насоса для отопления, поскольку при покупке оборудования, как правило, предлагается помощь специалистов напрямую от компании-производителя или фирмы, заключившей договор с магазином.

При выборе насосного оборудования следует принять во внимание, что необходимые данные для проведения расчётов нужно брать максимальные, которые в принципе может испытывать система отопления. В реальности нагрузка на насос будет меньшей, поэтому оборудование никогда не будет испытывать перегрузок, что позволит ему работать долгое время. Но есть и минусы — более высокие счёта за электроэнергию

Но есть и минусы — более высокие счёта за электроэнергию.

Но с другой стороны, если выбрать насос с меньшей мощностью от требуемой, то на работу системы это никак не повлияет, то есть она будет работать в штатном режиме, но агрегат быстрее выйдет из строя. Хотя счёт за электричество также будет меньше.

Существует ещё один параметр, по которому стоит выбирать циркуляционные насосы. Можно заметить, что в ассортименте магазинов зачастую встречаются устройства с одинаковой мощностью, но с разными габаритами.

Рассчитать насос для отопления можно правильно, учитывая следующие факторы:

  1. 1. Для установки оборудования на обычные трубопроводы, смесители и байпасы нужно выбирать агрегаты длиной 180 мм. Небольшие устройства длиной 130 мм устанавливают в труднодоступных местах или внутри теплогенераторов.
  2. 2. Диаметр патрубков нагнетателя следует выбирать в зависимости от сечения труб основного контура. При этом увеличивать этот показатель можно, а уменьшать категорически запрещено. Поэтому если диаметр труб основного контура 22 мм, то и патрубки насоса должны быть от 22 мм и выше.
  3. 3. Оборудование с диаметром патрубков 32 мм может быть использовано, к примеру, в системах отопления с естественной циркуляцией для её модернизации.

Основные параметры насосов для систем отопления

В системах отопления используются насосы циркуляционного типа, которые осуществляют подачу жидкости за счет центробежной силы вращения лопастей, установленных внутри корпуса. Основными параметрами таких насосов являются:

  • Производительность. Показывает, какой объем жидкости насос может пропустить через себя за час работы. Измеряется в м3/ч и зависит от гидравлического сопротивления магистрали;
  • Напор. Это как раз и есть то самое гидравлическое сопротивление. Данная характеристика определяет максимальную высоту, на которую насос может поднять столб воды; Циркуляционный насос производства фирмы Wilo
  • Присоединительные размеры. Подбор необходимо производить с учетом диаметра подключаемых труб отопления (чаще всего мм) и длины корпуса (насос должен уместиться в отведенное для него место);
  • Максимальная температура. Главная задача циркуляционного насоса – перекачивать нагретый теплоноситель. Поэтому лучше лишний раз проверить этот параметр и выбрать устройство, по которому может проходить жидкость с температурой до 110 °C;
  • Производитель. Как и во многих других случаях, лучше покупать изделия проверенных поставщиков. На рынке насосного оборудования это такие компании, как Grundfos, Vortex, Джилекс, Wilo и другие.

Расчет насоса в основном производят по первым двум значениям. Обычно они указываются в инструкции на устройство в виде графика, который называется расходно-напорной характеристикой.

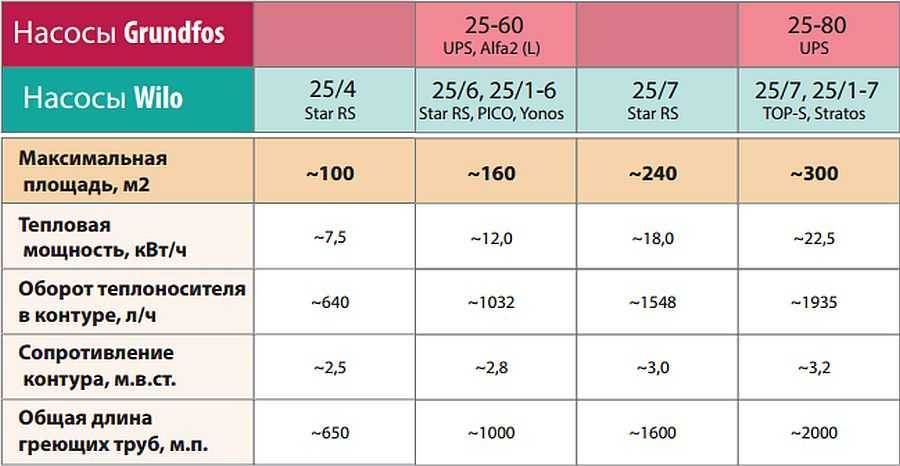

Как рассчитать насос для отопления: примеры расчетов и правила подбора оборудованияПодбор насоса в зависимости от напора и производительности

Если у насоса есть несколько рабочих скоростей, то такие характеристики должны приводиться для каждой из них.

Подбор циркуляционного насоса для системы отопления

Иногда перед человеком, уже посадившим дерево и вырастившим сына, встает вопрос – а как подобрать циркуляционный насос для отопительной системы возводимого дома? И от ответа на этот вопрос зависит многое – будут ли равномерно прогреты все радиаторы, будет ли скорость потока теплоносителя в

Популярные статьи  Сплит-системы LG: десятка лучших моделей + советы по выбору климатического оборудования

отопительной системе достаточной, и в то же время не превышенной, не будет ли гула в трубопроводах, не будет ли насос потреблять лишнюю электроэнергию, правильно ли будут работать термостатические вентили отопительных приборов и так далее и тому подобное. Ведь насос – это сердце отопительной системы, которое неустанно качает теплоноситель – кровь дома, наполняющую дом теплом.

Подобрать циркуляционный насос для отопительной системы небольшого здания, проверить, правильно ли насос подобран продавцами в магазине, или убедиться в правильности подбора насоса, стоящего в существующей системе отопления, достаточно просто, если воспользоваться укрупненным методом расчета. Основной параметр подбора циркуляционного насоса – это его производительность, которая должна соответствовать тепловой мощности обслуживаемой им отопительной системы.

Необходимую производительность циркуляционного насоса с достаточной точностью можно рассчитать по простой формуле:

где Q – необходимая производительность насоса в кубометрах в час, Р – тепловая мощность системы в киловаттах, dt – дельта температур – разница температур теплоносителя в подающем и обратном трубопроводе. Обычно принимается равной 20 градусам.

Итак, пробуем. Возьмем, для примера, дом общей площадью 200 квадратных метров, в доме есть подвал, 1 этаж и мансарда. Система отопления двухтрубная. Необходимую тепловую мощность, требуемую для обогрева такого дома, примем 20 киловатт. Производим несложные вычисления, получаем – 0,86 кубометра в час. Округляем, и принимаем производительность необходимого циркуляционного насоса – 0,9 кубических метра в час. Запомним ее и идем дальше. Второй важнейшей характеристикой циркуляционного насоса является напор. Каждая гидравлическая система имеет сопротивление пропускаемому по ней потоку воды. Каждый угол, тройник, редуцирующий переход, каждый подъем – все это местные гидравлические сопротивления, сумма которых и составляет гидравлическое сопротивление отопительной системы. Циркуляционный насос должен преодолеть это сопротивление, с сохранением расчетной производительности.

Точный расчет гидравлического сопротивления сложен и требует определенной подготовки. Чтобы примерно рассчитать необходимый напор циркуляционного насоса используется формула:

где N – количество этажей здания, включая подвал, K – усредненные гидравлические потери на один этаж здания. Коэффициент К принимается 0,7 – 1,1 метра водяного столба для двухтрубных систем отопления и 1,16-1,85 для коллекторно-лучевых систем. В нашем доме три уровня, с двухтрубной отопительной системой. Коэффициент К принимаем 1,1 м.в.с. Считаем, 3 х 1,1 = 3,3 метра водяного столба.

Обратите внимание – общая физическая высота отопительной системы, от нижней до верхней точки, в таком доме составляет порядка 8 метров, а напор необходимого циркуляционного насоса только 3,3 метра. Каждая отопительная система является равновесной, насосу не нужно поднимать воду, он только преодолевает сопротивление системы, поэтому увлекаться большими напорами никакого смысла нет

Итак, мы получили два параметра циркуляционного насоса, производительность Q, m/h = 0,9 и напор, Н, м = 3,3. Точка пересечения линий от этих величин, на графике гидравлической кривой циркуляционного насоса, является рабочей точкой необходимого циркуляционного насоса.

Допустим, Вы решили остановиться на отличных насосах DAB, итальянских насосах великолепного качества по совершенно адекватной цене. Пользуясь каталогом, или менеджерами нашей компании, определяете группу насосов, в параметры которых попадает необходимая рабочая точка. Решаем, что этой группой будет группа VA. Выбираем наиболее подходящий график гидравлической кривой, лучше всего подходит кривая насоса VA 55/180 X.

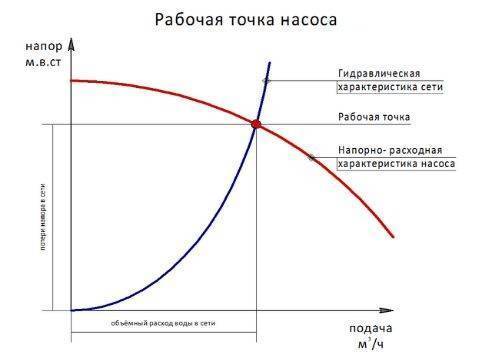

Рабочая точка насоса должна находиться в средней трети графика – эта зона является зоной максимального КПД насоса. Для подбора выбирайте график второй скорости, в этом случае Вы страхуете себя от недостаточной точности укрупненного расчета – у Вас останется резерв для увеличения производительности на третьей скорости и возможность ее уменьшения на первой.

Расчет объема воды в системе отопления с онлайн калькулятором

Каждая отопительная система обладает рядом значимых характеристик – номинальную тепловую мощность, расход топлива и объем теплоносителя. Расчет объема воды в системе отопления требует комплексного и скрупулезного подхода. Так, вы сможете выяснить, котел, какой мощности выбрать, определить объем расширительного бака и необходимое количество жидкости для заполнения системы.

Значительная часть жидкости располагается в трубопроводах, которые в схеме теплоснабжения занимают самую большую часть.

Поэтому для расчета объема воды нужно знать характеристики труб, и важнейший из них – это диаметр, который определяет вместимость жидкости в магистрали.

Если неправильно сделать расчеты, то система будет работать не эффективно, помещение не будет прогреваться на должном уровне. Сделать корректный расчет объемов для системы отопления поможет онлайн калькулятор.

Калькулятор объема жидкости в отопительной системе

В системе отопления могут использоваться трубы различных диаметров, особенно в коллекторных схемах. Поэтому объем жидкости вычисляют по следующей формуле:

Рассчитывается объем воды в системе отопления можно также как сумма ее составляющих:

В сумме эти данные позволяют рассчитать большую часть объема системы отопления. Однако кроме труб в системе теплоснабжения есть и другие компоненты. Чтобы произвести расчет объема отопительной системы, включая все важные компоненты теплоснабжения, воспользуйтесь нашим онлайн калькулятором объема системы отопления.

Совет

Сделать вычисление с помощью калькулятора очень просто. Нужно ввести в таблицу некоторые параметры, касающиеся типа радиаторов, диаметра и длины труб, объема воды в коллекторе и т.д. Затем нужно нажать на кнопку «Рассчитать» и программа выдаст вам точный объем вашей системы отопления.

Проверить калькулятор можно, используя указанные выше формулы.

Пример расчета объема воды в системе отопления:

Популярные статьи  Калькулятор оценки необходимости утепления стены дома

Значения объемов различных составляющих

Объем воды в радиаторе:

  • алюминиевый радиатор — 1 секция — 0,450 литра
  • биметаллический радиатор — 1 секция — 0,250 литра
  • новая чугунная батарея 1 секция — 1,000 литр
  • старая чугунная батарея 1 секция — 1,700 литра.

Объем воды в 1 погонном метре трубы:

  • ø15 (G ½») — 0,177 литра
  • ø20 (G ¾») — 0,310 литра
  • ø25 (G 1,0″) — 0,490 литра
  • ø32 (G 1¼») — 0,800 литра
  • ø15 (G 1½») — 1,250 литра
  • ø15 (G 2,0″) — 1,960 литра.

Чтобы посчитать весь объем жидкости в отопительной системе нужно еще добавить объем теплоносителя в котле. Эти данные указываются в сопроводительном паспорте устройства или же взять примерные параметры:

  • напольный котел — 40 литров воды;
  • настенный котел — 3 литра воды.

Выбор котла напрямую зависит от объема жидкости в системе теплоснабжения помещения.

Основные виды теплоносителей

Существует четыре основных вида жидкости, используемых для заполнения отопительных систем:

  1. Вода – максимально простой и доступный теплоноситель, который может использоваться в любых отопительных системах. Вместе с полипропиленовыми трубами, которые предотвращают испарение, вода становится практически вечным теплоносителем.
  2. Антифриз – этот теплоноситель обойдется уже дороже воды, и используется в системах нерегулярно отапливаемых помещений.
  3. Спиртосодержащие теплоносители – это дорогостоящий вариант заполнения отопительной системы. Качественная спиртосодержащая жидкость содержит от 60% спирта, около 30% воды и порядка 10% объема составляют другие добавки. Такие смеси обладают отличными незамерзающими свойствами, но огнеопасны.
  4. Масло – в качестве теплоносителя используется только в специальных котлах, но в отопительных системах практически не применяется, так как эксплуатация такой системы обходится очень дорого. Также масло очень долго разогревается (необходим разогрев, как минимум, до 120°С), что технологически очень опасно, при этом и остывает такая жидкость очень долго, поддерживая высокую температуру в помещении.

В заключении стоит сказать, что если система отопления модернизируется, монтируются трубы или батареи, то нужно произвести перерасчет ее общего объема, согласно новым характеристика всех элементов системы.

Несколько важных моментов

Поскольку в продаже имеются циркуляционные насосы, укомплектованные «сухим» или «мокрым» ротором, с ручным или автоматическим способом управления скоростями, специалисты советуют приобретать устройство, ротор которого погружен в теплоноситель полностью. Выбирать его следует не только по причине пониженного шума, но и потому, что он справится с нагрузкой успешнее. Насос следует монтировать так, чтобы вал ротора находился в горизонтальном положении.

Предпочтительнее покупать изделие из нержавейки, бронзы или латуни.

Когда при работе насоса в системе слышен шум, это не всегда говорит о наличии поломки. Часто причиной его появления является воздух, попавший в систему после ее запуска. Поэтому перед началом работы отопительной конструкции нужно спустить воздух при помощи специальных клапанов. Когда система поработает пару минут, данную процедуру необходимо повторить и отрегулировать насос.   «Правильный подбор насоса для системы отопления – как рассчитать и подобрать оптимальный».

В случае запуска насоса с ручным способом регулировки, прибор устанавливают на максимальную скорость, а в регулируемых моделях просто отключают блокировку.

Антифризы параметры и виды теплоносителей

Основой для производства антифриза служит этиленгликоль или пропиленгликоль. В чистом виде эти вещества представляют собой весьма агрессивные среды, но дополнительные присадки делают антифриз пригодным для использования в системах отопления. От введенных присадок зависит степень антикоррозийности, срок работы и, соответственно, конечная стоимость.

Главной же задачей присадок является защита от коррозии. Имея низкую теплопроводность, слой ржавчины становится изолятором тепла. Ее частицы способствуют засорению каналов, выводят из строя циркуляционные насосы, приводят к протечкам и повреждениям в отопительной системе.

Более того, сужение внутреннего диаметра трубопровода влечет за собой гидродинамическое сопротивление, из-за чего скорость теплоносителя снижается, увеличиваются энергозатраты.

Антифриз имеет широкий диапазон температур (от -70°С до +110°С), но, изменяя пропорции воды и концентрата, можно получить жидкость с другой температурой замерзания. Это позволяет использовать прерывистый режим отопления и включать обогрев помещений только при необходимости. Как правило, антифриз предлагается двух типов: с температурой замерзания не больше -30°С и не больше -65°С.

В промышленных системах охлаждения и кондиционирования, а также в технических системах с отсутствием особых экологических требований используется антифриз на основе этиленгликоля с антикоррозийными присадками. Связано это с токсичностью растворов. Для их применения требуются расширительные баки закрытого типа, не допускается использование в двухконтурных котлах.

Иные возможности применения получил раствор на основе пропиленгликоля. Это экологически чистый и безопасный состав, который применяют в пищевой, парфюмерной промышленности и жилых зданиях. Везде, где требуется не допустить возможности попадания в почву и грунтовые воды токсичных веществ.

Следующий тип — триэтиленгликолевый, который применяют при высоких температурных режимах (до 180°С), но его параметры не дали широкого применения.
