Как повесить вытяжку над газовой плитой: на какой высоте и расстоянии

Содержание

Расчет мощности

Рассчитать мощность вытяжек для кухни, помогает формула: L x B x H x 10 (или 12) = производительность в м3/ч. Где:

L – это длина помещения;
B – ширина;
H – высота;
10 или 12 – коэффициент.

Пример того, как рассчитать мощность вытяжки: L x B x H x 10 = 4,5 х 3 х 2,7 х 10 = 364,5 м3/ч. Это значит, что она будет способна за один час переработать 364,5 м3 воздуха.

Но следует учитывать, что коэффициенты 10 и 12, оказывают помощь в нахождении максимальной производительности, и запаса мощности не остается. При экстренных ситуациях, мощности агрегата может не хватить. Также коэффициенты расчета могут меняться в зависимости от того, какую плиту вы собираетесь использовать:

для газовых печек этот показатель может увеличиться до 20 (из-за увеличенного потока продуктов горения газа, в сравнении с электрической варочной поверхностью, над которой появляются испарения только от приготовляемой пищи);
над электрической плитой – до 15.

Значит, для кухни с газовой печкой, значение мощности будет: L x B x H x 10 = 4,5 х 3 х 2,7 х 15 = 546,75 м3/ч. Рекомендуется делать небольшой запас мощности сверх расчетного при работе вентиляторов с максимальной нагрузкой.

Когда двери нет и установлена арка, или помещение смежно с гостиной (столовой), то в рассчитанные данные необходимо вводить поправки с учетом этих особенностей. Для быстрого расчета мощности можно воспользоваться таблицей.

Установка вытяжки

Подготовка

Прежде, чем приступать к монтажу выберите правильное место для оборудования — газовая плита + вытяжка. На фото электроплита — рекомендации актуальны и для газовых объектов.

Пред тем, как установить вытяжку над газовой плитой, нужно предварительно подготовить помещение.

Отметить на плане кухни расположение всех коммуникаций, а также установленных приборов, если монтаж производится в уже эксплуатируемом помещении.
Энергозависимость вытяжки предполагает наличие розетки (но не над плитой!) с подключенными 220 В. Модель с автоматическим выключателем предпочтительнее: она всегда вовремя отключится при возникновении короткого замыкания или пожара. Если кухня не оборудована розеткой с заземлением, правила установки вытяжки над газовой плитой предписывают предусмотреть в ЭЩ отдельное УЗО (16 А). Производить подключение к сети линии из трех проводов «ноль», фаза, «земля» в желтой изоляции с проведенной вдоль полосой зеленого цвета.
Замеряется величина между вытяжным устройством (нижняя кромка) и поверхностью плиты (конфорки).
Проверяется комплектность упаковки на наличие необходимых крепежей, крючков, дюбелей, пр.
Размечается место крепления конструкции.

компонуется воздуховод. Он может быть с квадратным или круглым сечением. Стандартный вариант – размер 130х130 мм Лучше выбрать пластиковую конструкцию с гладкими внутренними поверхностями. Ее диаметр должен быть одинаковым по всей длине, соответствовать сечению вентиляционного отверстия и, желательно, иметь обратный клапан.
Перфоратором просверливаются отверстия под фиксаторы вытяжки.
Вкручиваются шурупы.
Пользуясь уровнем, проверяется горизонтальность монтажа.
Навешивается вытяжка (без короба).
Соединяется с вытяжной трубой, соединенной с каналом.
Вытяжка подключается к электроточке. При отсутствующем или коротком шнуре проводится автономная линия от щитка или же отводится от ближайшей по отношению к вытяжке розетки. Выполнение скруток, заизолированных изоляционной лентой в местах добавления недостающей части шнура, категорически запрещается.
Проводится пробный пуск технического устройства во всех режимах.
При нормальной работе на заключительном этапе закрепляется короб.

Варианты установки вытяжной техники

Сравнительная иллюстрация: газовая плита и электрическая

По монтажному исполнению вытяжные устройства бывают:

встроенного типа – вся установка маскируется в подвесном шкафу;
каминного и купольного вида – конструкции фиксируются на стене;
островная модель – компонуется на потолочине;
угловая вытяжка – ставится в углу;
плоская модель – предполагает две плоскости фиксации: сзади – к стене, сверху – в подвесной шкаф.

В любой из моделей предусмотрен определенный вид фильтрующих элементов, поглощающих резкие запахи, жировые и другие выделения.

В качестве фильтров используются

Жироуловители – устанавливаются только на кухнях с вентиляционной шахтой.
Угольные фильтры – являются элементами современных очистных систем с рециркуляционным режимом работы.

Даже при соблюдении правил установки вытяжной системы и эксплуатации эффективность работы будет заниженной, если вовремя не проводить профилактику: прочищать поверхности, менять фильтры. Таким образом, создать необходимые для безопасного и комфортного нахождения на кухне условия совсем несложно. Для этого используются разные методы. Но именно принудительная система с местной вытяжкой над плитой считается самым оптимальным и распространенным вариантом.

У меня вторрй этаж.Дом 1975ГОДА.я снла газовую колонку 13 лет назад и пользуюсь эл.бойлером..над газовоэлектрической плитой находится вытяжка с трубой соединён. с обычной вентиляцией..это всё проверялось неоднократно..Вент канал для колонок у меня закрыт я им не пользуюсь..каждый год два раза проверяли.Вент каналы забиты были,но их два года назад чистили…Теперь пртшла очередная группа и сказала,что им каждые три месяца нужно будет проверять дым каналы(котор.под колонку)у меня он вообще закрыт вмтроенной кухне…и я должна вообщ е разобрать фасад кухни,хотя у них вмё есть в докуметах дома .И что в кухне не должно вообще быть вытяжки чтобы вмё было открыто.

Как проверить вентиляцию в квартире самостоятельно. Проверка вентиляции в квартире.

Не знаете, как подключить вытяжку на кухне к вентиляции

Важно

Как работает естественная вентиляция в многоквартирном доме. Как организовать правильный.

Подключение к электросети

По правилам, розетки для вытяжки располагают над навесными шкафами, на расстоянии 5 см от верхней крышки. Наряду с этим требуется учитывать, где будет проложена гофротруба к вентиляционной шахте. Доступ к розетке должен быть свободным, и гофра не должна мешать.

Если техника встроена в шкаф, то и розетку можно расположить там же. Проводку рекомендуется проложить выше шкафчиков, спрятав ее в пластиковый кожух. Подробнее обо всех нюансах вы можете узнать из статьи о подключении вытяжки.

Виды вытяжек

Многоквартирные дома в обязательном порядке укомплектовываются специальными вытяжными шахтами. Из каждого кухонного помещения в нее выходят вентиляционные отверстия. Свежий воздух естественным путем попадает в помещение через окна и двери, а затем, благодаря перепадам давления, вытягивается через отверстия в шахту. Так по задумке архитекторов осуществляется циркуляция воздушных масс в кухне, которая должна препятствовать распространению любых запахов по другим комнатам.

Изначально вентиляция жилого помещения осуществлялась только по такому принципу. Затем в вытяжное отверстие стали устанавливать маленький вентилятор, и он ощутимо прибавил производительности. На современном этапе человечество придумало системы воздухоочистки, которые могут работать как автономно, так и в общем комплексе с вытяжной шахтой.

По функционалу

Когда нужно вывести загрязненный воздух из помещения, то устанавливают принудительный вентилятор и подсоединяют его к вытяжному отверстию. Он втягивает всю грязь и запахи в шахту. А далее загрязненный воздух попадает наружу в атмосферу. Такая вытяжка называется проточной.

На случай неисправности общей вентиляционной конструкции существуют автономные устройства, которые устанавливаются над плитой и засасывают в себя грязный воздух, пропуская его через фильтры. Очищенная от мусора и запахов атмосфера возвращается обратно в помещение. Такая вытяжка называется циркуляционной системой (иначе – рециркуляцией).

По установке

Как правило, большинство образцов современного воздухоочистительного оборудования совмещает в себе проточную и рециркуляционную функции. Кухонная вытяжка устанавливается над плитой и подключается к вентиляционной шахте. Пользователь сам выбирает режим работы, сообразно обстоятельствам и своему желанию.

Но вытяжки различаются не только по способу очистки воздушных масс, но и по особенностям установки, что предопределяется конструкцией техники. Так, устройства воздухоочистки бывают:

плоские;

встраиваемые;

островные;

купольные;

наклонные;

Т-образные.

Стандарты установки вытяжки

При монтировании вентиляционного оборудования нужно руководствоваться тем, насколько удобно будет пользоваться прибором. При этом нельзя забывать, что есть неизменные величины — например, высота по стандарту. Речь идет о расстоянии от столешницы до вытяжки. Причем незыблемым всегда остается нижний порог, тогда как верхние нормы всегда можно подгонять по своему усмотрению.

При определении верхней границы установки оборудования следует помнить о способности вытяжки засасывать грязный воздух: если повесить ее слишком высоко, то тяжелые слои воздушных масс с жировыми отходами просто не будут захватываться.

Расчет мощности

Рассчитать необходимую мощность прибора нужно сразу, когда покупка вытяжки стала на повестке дня. Это позволит приобрести устройство с самым низким уровнем шума, который зависит от мощности встроенного вентилятора, а тот, в свою очередь, от количества необходимых к обработке воздушных масс. Такие расчеты сделать актуально, даже когда нужно взять большую производительность вытяжки для возможности размещения ее повыше.

При расчете используется формула: объем помещения умножается на 12. Именно столько раз за час, по стандарту, должен поменяться воздух в комнате при рециркуляции. Чтобы высчитать объем, нужно площадь кухни перемножить на ее высоту. В том случае, если прибор подключается к общему вентиляционному каналу, итоговую сумму нужно умножить еще на один коэффициент – 1,3. Например, на кухню, площадью 11 м2 с высотой потолка – 2,5 м, понадобится циркуляционное устройство, мощностью 330 м3/ч (11*2,5*12), а проточное – 430 м3/ч (330*1,3).

Подключение к электросети

Только после определения высоты, на которой будет устанавливаться прибор, нужно думать о его подключении к электросети. Чтобы не пользоваться удлинителями и не наращивать сетевой провод устройства, рекомендуется для розетки создать отдельную проводку. При этом она ставится выше линии верхнего шкафа на 10-20 см (это в идеале).

Встроенные вытяжки

Такие вытяжки встраиваются в кухонную мебель, а точнее, в навесные шкафы. Крепление осуществляется также с помощью шурупов (саморезов) непосредственно к элементам мебели. Перед установкой такой вытяжки также необходимо пройти через подготовительный этап, который заключается в том, чтобы проделать необходимые отверстия под воздуховод. Самое главное – это определиться с моделью, чтобы все сделать правильно.

Как правило, такие работы проводит тот, кто устанавливает мебель, хотя можно сделать и самому. Для этого необходимо воспользоваться инструментом и без электрического лобзика здесь не обойтись. Чтобы вырезать отверстие в мебели, необходимо отметить это место, после чего сверлится отверстие для того, чтобы пилочка электролобзика вошла в это отверстие. После этого отверстие под воздуховод без особых усилий вырезается. Самое главное – это сделать все очень аккуратно довольно острой пилочкой, чтобы не оставалось сколов.

Таким образом вырезаются отверстия, как в полочках, так и в стенках шкафчиков. В зависимости от формы воздуховода, а он может быть, как круглым, так и квадратным или прямоугольным, вырезаются отверстия в мебели. Желательно вырезать отверстия так, чтобы элементы воздуховода заходили в них свободно.

Лучше делать отверстия на снятых полочках или на шкафчиках, после чего они устанавливаются на свои места.

Установка Кухонной Вытяжки FRANKE на Кухне. Переделываем кухонный шкафчик .

Watch this video on YouTube

Вытяжка над варочной поверхностью

Вытяжки над плитами улучшают местную вентиляцию, циркуляцию воздуха по всей комнате. Встроенные вентканалы с той же задачей справляются плохо, и перед владельцами кухни стоит выбор — использовать вытяжной прибор или постоянно открывать окна, как летом, так и зимой. Мебель и отделка сохранят вид, если пар от блюд будет выходить быстро.

На изображении — вытяжка классической купольной модели, но с более редкой для современности округлой формой и воздуховодом, уходящим в потолок

Вентиляционные устройства бывают 2 видов по способу действия и имеют больше 10 разновидностей по строению. Вытяжки ставят над газовыми плитами, электрическими, приборами смешанного типа.

Свойства воздуха становятся лучше благодаря тому, что вытяжка устраняет:

пар;
остатки горения газов;
загрязненность;
копоть;
запахи.

Приборы очищают газообразную среду проточным (отводящим) и рециркуляционным способами. Устройства 1-го вида втягивают воздух и выводят его из здания. Среди недостатков стоит отметить, что системы нуждаются в каналах, и что кухню приходится наполнять воздухом с улицы.

Рециркуляционные вытяжки вбирают воздушную массу, перекачивают по фильтрам и отдают обратно. Очищают воздух долго, а их детали изнашиваются быстро, что и есть главным минусом.

Наименьшая высота установки вытяжки в случае с газовой плитой составляет 75—85 см между нижней кромкой и конфорками, кроме того, точные числа указывают в инструкциях к оборудованию. Приборы с меньшей силой тяги, около 300 м³/час, обычно размещают по нижней границе интервала, т.е. в 75 сантиметрах.

Такое же расположение подходит для систем, которые не имеют 10-сантиметрового запаса по ширине по каждой из боковин плиты. Вытяжки для электрической техники крепят в среднем на 10 см ниже — в 65—75 см над варочной панелью.

Идеальный зонт вытяжки выступает за плиту с боков и спереди, имеет большую глубину, ширину и площадь, чем варочная панель

В общих правилах есть исключение для наклонных систем. Над газовыми плитами их монтируют в 55—65 см по нижнему краю. На 20 см выше, чем над электрическими, с которыми хватает промежутка в 35—45 см.

Все виды вытяжных систем размещают по нижней кромке не выше чем в 90 см над варочной поверхностью любого прибора. Островную вытяжку на 1,3—1,5 метра в ширину, можно поднять еще на 5—10 см. Несоблюдение нижнего ограничения по установке увеличивает риск поломки деталей и возгорания жирной пленки.

На высоту расположения над газовой или любой другой плитой материал вытяжки не влияет. На размещение в пределах допустимого интервала — тоже.

Островные вытяжки устанавливают над кухонными островами и полуостровами: приборы изготавливают с прямоугольной, цилиндрической, квадратной, Т-образной формой, а также в виде перевернутых столов и необычных геометрических фигур

При выборе высоты учитывают три дополнительных фактора:

Наличие организованной естественной вентиляции приточно-вытяжного типа и расстояние к ней. Чем меньше дистанция, тем выше можно монтировать устройство для плиты.
Конфигурация кухни, мебели и бытовой техники. Речь идет о размещении второго яруса гарнитура, объектов над вытяжкой, высоте потолков, а также о наличии, размере и особенностях крышки плиты.
Наличие печки. Прогретая духовка плохо влияет на внутренние детали вытяжного прибора. Над стандартным устройством с печкой вытяжку устанавливают ближе к верхней границе нормы, если этому ничто не мешает.

Сложности возникают из-за строения вытяжного прибора. Подвесные телескопические рассчитывают на установку ниже дна навесного ящика, что ограничивает выбор высоты. То же касается встраиваемых моделей, которые «заменяют» дно мебельной секции, но шкафчики для крепления и скрытия воздухозаборника в случае чего меняют.

Установке настенных вытяжек на оптимальной высоте иногда мешают трубы и крышки плит. Островные модели крепят к потолку, поэтому их высоту по нижнему уровню определяют габариты.

Для всех, кто занимается готовкой, следует организовать доступ до дальней части вытяжного прибора; к его регулировочной панели, которая обычно находится спереди, дотянется любой взрослый даже при максимальной высоте размещения

В промежутке между варочной панелью и низом вытяжки нельзя использовать розетки. Точку для электропитания предусматривают на уровне 2—2,5 метров над полом, внутри навесных шкафчиков или сразу над ними.

Розетку отдаляют минимум на 15 см от воздуховода. Наиболее универсальной высотой для гнезда считают уровень в 200 см над полом и 110 см выше плиты или столешницы рабочей зоны.

Как установить

Ответ на вопрос «Можно ли смонтировать вытяжку над плитой?» прост: да, можно. И в принципе домашний умелец не ощутит особых проблем по ходу этого процесса

Следует лишь обратить внимание на некоторые простые рекомендации перед выбором и следовать пошаговому процессу установки. В частности, вне зависимости от того, какую вытяжку вы устанавливаете, встроенную или нет, угольную или воздуховод, нужно следовать определенным рекомендациям, а именно:

Покупайте устройство уже после того, как определитесь с плитой. Размеры вытяжки должны соответствовать размерам плиты.
Установка должна размещаться на расстоянии не менее чем 80 см от плиты.
Розетку для вытяжки нельзя располагать над печью.
Если вы выбрали установку, которая подключается к вентиляции, озаботьтесь, чтобы труба имела минимум изгибов.

Угольный фильтр устанавливается следующим образом:

произведите необходимые замеры и выделите место под отверстия для креплений;
проделайте отверстия при помощи дрели или перфоратора;
прикрепите специальные крючки для подвешивания;
подвесьте на них вытяжку.

Обязательно обратите внимание на расположение щели для возврата воздуха. Если она находится спереди – не стоит монтировать над устройством широкий шкаф

Если вы все же хотите его повесить, обратите внимание на то, чтобы он не перекрывал щель. Такое устройство также можно и встроить в шкаф, принцип от этого существенно не изменится.

Вытяжку с воздуховодом устанавливают в таком порядке:

начало установки аналогично монтажу угольного фильтра, замерьте, проделайте отверстия, закрепите крючки и подвесьте устройство;
подключите вытяжку к воздуховоду. При этом лучше всего воспользоваться гладкой трубой, отказавшись от гофрированных изделий. Кроме того, подбирайте размер трубы в соответствии с размером воздуховода;
протестируйте устройство, убедитесь в его полноценной работе.

Помимо основных действий, есть еще несколько дополнительных советов к монтажу установки. Если вы проводите глобальный ремонт на кухне и еще не успели убрать кабель в стену, воспользуйтесь кабель-каналом. Так ваша кухня приобретет куда более симпатичный вид. Воспользуйтесь фальшпанелью для того, чтобы скрыть проводку от вытяжки. И никогда не старайтесь сделать дополнительный воздуховод рядом с существующей вентиляцией, это может иметь крайне отрицательные последствия.

Видеоинструкций по установке вытяжек в частных домах в Интернете можно найти огромное количество. Но, как правило, в них даже нет необходимости. Монтаж подобных устройств очень прост и быстр, он не займет много вашего времени. Установив вытяжку один раз, вы сможете раз и навсегда забыть о копоти и неприятном запахе на вашей кухне. Это стоит того, чтобы потратить час своего времени на установку.

Нет похожих записей.

Кухонная вытяжка устанавливается над газовой плитой для того чтобы она устраняла различные запахи и испарения, которые появляются во время приготовления пищи.

Для того чтобы правильно установить вытяжку в квартире над газовой плитой ее необходимо монтировать по строго определенным нормам и стандартам.

Правила, стандарты, требования

При монтаже любой вытяжной системы надо учитывать рекомендации производителя оборудования, а также установленные стандарты. Каждая модель имеет инструкцию, в которой указана вся нужная информация, включая оптимальную высоту над варочной поверхностью. Данный параметр может быть несколько изменен по желанию владельцев устройства, но максимально возможное увеличение — ± 100 мм. Меняют его обычно из-за роста пользующихся, особенностей кухонной мебели. Другое обязательное условие — совпадение ширины плиты и воздухозаборника. Если размер всасывающей поверхности будет меньше, ждать от прибора эффективной работы не придется.

Установка над газовой плитой

Опасное газовое оборудование всегда предъявляет серьезные требования к эксплуатации. Их игнорирование чревато грозными последствиями: как для хозяев дома, так и для их соседей. Нижние части газовых конфорок обязаны быть удалены от любых конструкций, висящих над ними, на 750-850 мм.

—

После покупки проточного либо комбинированного оборудования необходимо обдумать обустройство вытяжного канала. Оптимально сооружение отдельного воздуховода. Если такой возможности нет, то домовой вентканал делят пополам: устанавливают разделительную решетку, вторая часть которой оснащена отверстием для трубы.

Монтаж электрической (индукционной) плиты

Варочные поверхности, не имеющие конфорок с открытым огнем, не так требовательны к расстоянию до нижней горизонтальной части вытяжки. В этом случае устанавливать прибор позволяется на 100 мм ниже. Рекомендованная высота — 650-750 мм.

Как поступать с наклонными вытяжками?

Эти устройства — самые «доброжелательные» не только к хозяевам, но и к высоте расположения над нагревательными приборами. От нижнего края воздухозаборника рекомендовано отступать 550-560 мм, если плита газовая. Когда варочные поверхности электрические, надо оставить расстояние всего в 350-450 мм.

Помимо вида варочной поверхности, дизайна помещения и роста повара при монтаже вытяжки учитывают размеры кухни, а также мощность прибора. Однако если возникла необходимость немного изменить расстояние, лучше его увеличить, так как опускать устройство ниже стандартной величины все же не рекомендуется.

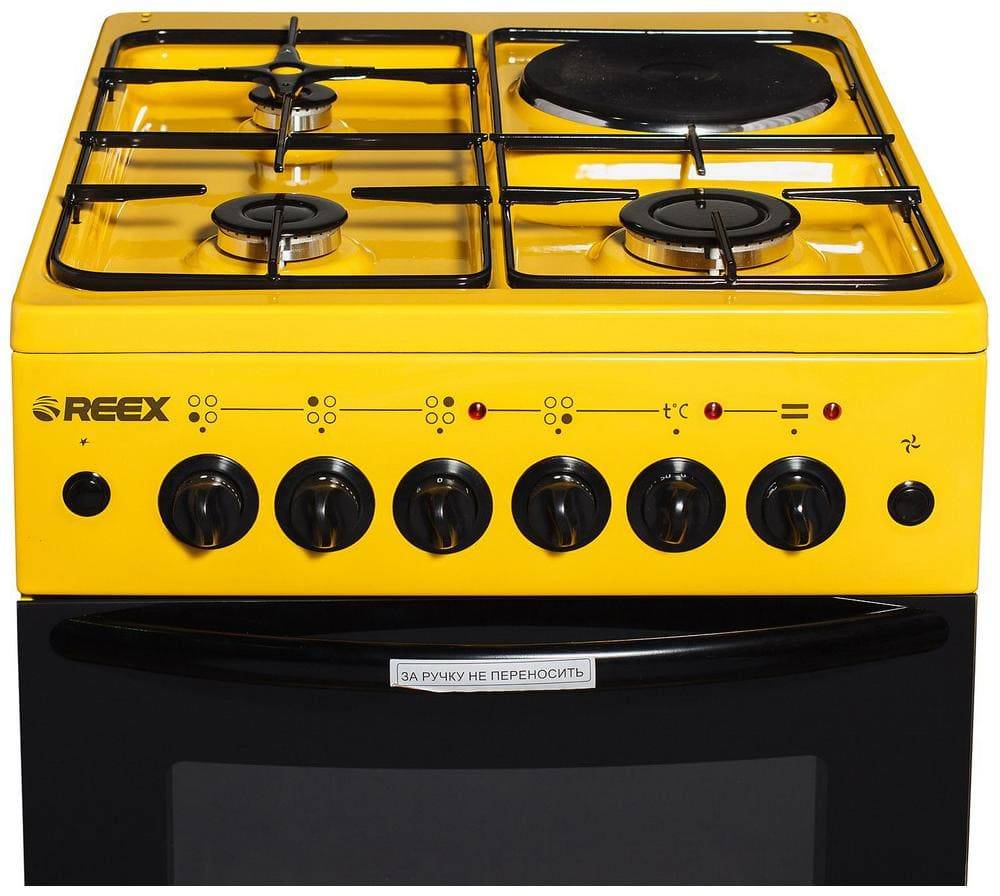

Комбинированная плита

У этой разновидности плит 3 газовых конфорки и одна электрическая, поэтому к ней применимы все те характеристики, о которых которые упоминалось выше. Вытяжка в этом случае как выполняет функцию отвода продуктов сгорания газа, так и очищает воздух на кухне от пара и запахов готовящихся блюд.

Комбинированная плита

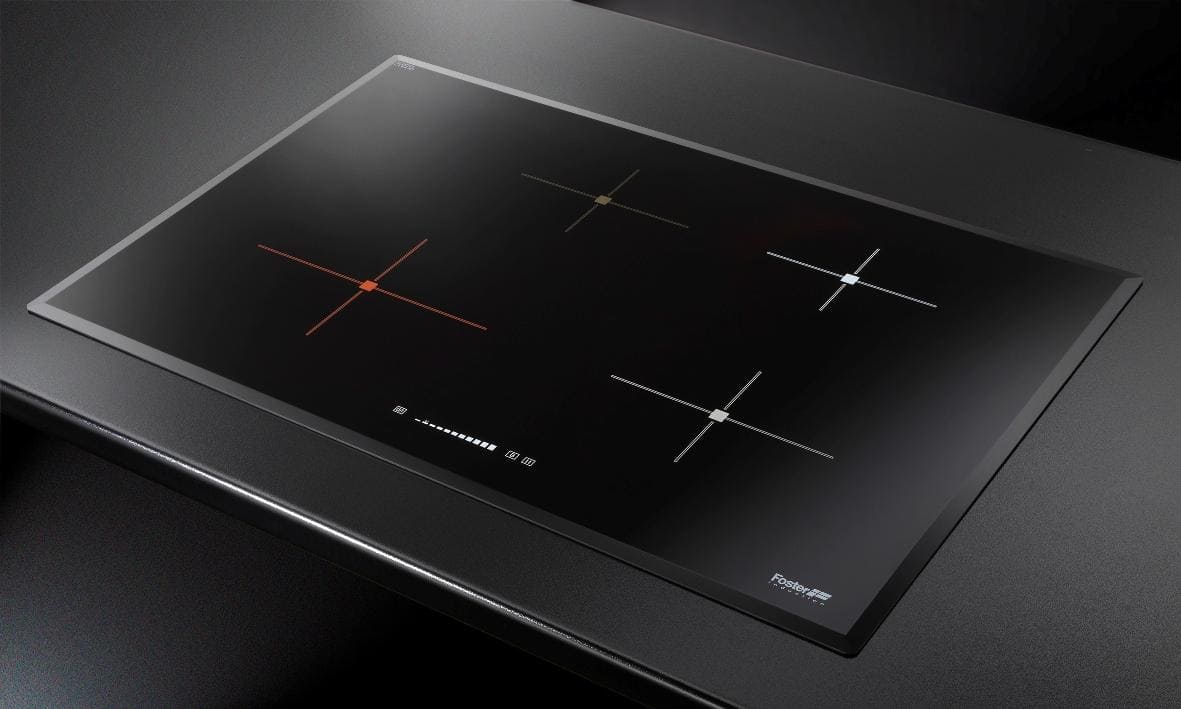

Индукционная варочная панель

Индукционная плита вообще не греется – она лишь выполняет нагрев посуды из материала с ферромагнитными свойствами. Процесс обеспечивается за счет работы магнитной катушки и требует подключения к электропитанию. Поэтому довольно часто индукционные варочные панели относят к разряду электрических плит, хотя в техническом плане это не совсем верно.

Индукционные плиты не передают тепло окружающему воздуху, поэтому на такой поверхности не может пригореть случайно пролитый суп или что угодно другое. Это самые чистые в плане запахов плиты, вытяжка для которых требуется исключительно в целях очистки воздуха от паров и ароматов готовки.

Индукционная варочная панель

Критерии и правила выбора вытяжки

Выбирая вытяжку, обязательно уделяйте внимание не только внешнему виду устройства, но и таким значимым характеристикам, как его размер, мощность, уровень издаваемого шума. Немаловажен также тип управления, дополнительные «бонусы» от производителя – добавленные полезные функции

Размер

Размер вытяжки должен соответствовать габаритам варочной поверхности и ни в коем случае устройство не должно быть меньше. Плоскость всасывания должна покрывать всю поверхность плиты. Только в этом случае можно обеспечить эффективную работу устройства. Если над плитой шириной в 60 и более см повесить вытяжку на 50 см, хорошего результата ждать не стоит. Прибор не справится с удалением запахов и жира, и деньги будут потрачены впустую.

Мощность

Производительность вытяжки, ее мощность зависит от мощности работы встроенных в нее вентиляторов. Чаще системы оборудованы одним или двумя устройствами для отвода воздуха. Вентиляторы могут работать на различных скоростях. Обычно вытяжки снабжены двумя или четырьмя режимами. Производительность определяется количеством очищаемого воздуха за час. В разных моделях этот показатель варьируется в пределах 200 -700 м3/ч. Существуют дорогие вытяжки, мощность которых доходит до 1300 м3/ч. Согласно ГОСТ 26813-99 производительность вентиляционной установки над варочной поверхностью не должна быть меньше 200 м3/ч.

Высокая мощность дает возможность быстро и эффективно удалять жир и неприятные запахи. В экстренных случаях – подгорела пища, убежало молоко – эта способность будет весьма полезной. Но заставлять вытяжку постоянно работать в таком режиме ни к чему. На максимальных оборотах устройство издает сильный шум, который только мешает. Поэтому вентиляторов со средней мощностью вполне достаточно для обычного приготовления или разогрева пищи.

Следует также ориентироваться на габариты помещения. От них зависит количество воздуха, который необходимо обновить от 10 до 12 раз за час. Чтобы рассчитать этот показатель, нужно вычислить объем кухни, вычесть из него объем присутствующей мебели и умножить на 10. Полученное значение и будет соответствовать оптимальному уровню мощности вытяжки.

Тип управления

Производители представляют на выбор оборудование с тремя вариантами панелей управления.

Существуют:

сенсорные панели – устройство невероятно комфортно в использовании. Достаточно легко коснуться пальцем намеченной области, и прибор приступит к выполнению задачи. О том, что работа началась, сигнализирует светодиод;
панели с управлением слайдерного типа – для того, чтобы включить вытяжку и отрегулировать уровень мощности, нужно передвинуть ползунок;
панели, оснащенные кнопками – каждая кнопка отвечает за ту или иную задачу.

Дополнительные функции

Функционал вытяжки может быть расширен. Дополнительные возможности облегчают управление оборудованием, делают его более комфортным для пользователя. Разумеется, расширение «арсенала» возможностей не может не сказаться на конечной цене устройства.

Можно выделить несколько типов добавочных функций:

Отвечающие за удобное использование прибора – пульт дистанционного управления, многоступенчатые регуляторы мощности, сенсорная панель, дисплей, отображающий режим работы. Все эти возможности делают управление вытяжкой простым и приятным.
Дополнительные «бонусы» не задействованные в деле удаления воздуха – встроенный телевизор, интегрированная книга рецептов, компьютер, доступ к интернету. Встроенный таймер позволит не думать о необходимости самостоятельно выключать вытяжку через определенное время. Компания Faber Imago предоставляет даже возможность приглядывать за детьми, которые находятся в другой комнате, с помощью видеотелефонии.
Детали для автоматизации работы устройства – наличие датчиков, определяющих наличие дыма и запахов, функция программирования – для выставления отсрочки отключения или автоматического прекращения работы после интенсивного удаления испарений и запахов.
Освещение столешницы и плиты за счет встроенных галогеновых или светодиодных ламп. Доступ к управлению подсветкой дает возможность использовать ее как декоративную составляющую интерьера.
Режим непрерывной работы по заданной программе – позволяет постоянно поддерживать комфортный микроклимат в помещении.

Принцип работы электрической вытяжки

Для начала вспомним, для чего необходима вытяжка и как она работает. Назначение любой модели вытяжного оборудования, предназначенного для установки над плитой, — это очистка воздуха от продуктов горения и запаха, который распространяется по всей квартире во время приготовления пищи.

Как известно, при горении природный газ образует немало вредных для здоровья человеческого организма веществ, среди которых большое количество азота, углекислый газ, окись углерода, различные примеси.

Чем быстрее ненужные элементы будут выведены наружу, тем чище и безопаснее будет воздушная среда. В небольшом помещении с малым процентным содержанием кислорода в воздухе человек начинает быстро уставать и чувствовать недомогание.

Электрические вытяжки давно стали незаменимым атрибутом кухонных помещений. Их устанавливают непосредственно над газовой или электрической плитой, некоторые модели оборудуют воздуховодом для вывода продуктов горения наружу

Очистка воздуха происходит двумя способами. Одни модели просто удаляют его из помещения, другие пропускают сквозь очищающие фильтры. Следует понимать, что вытяжка не может производить полноценное вентилирование кухни.

Чтобы воздух стал по-настоящему свежим и здоровым, необходимо наладить и приточную вентиляцию. Простейший вариант доступа воздуха – регулярное проветривание путем открывания окон и форточек.

Установка вытяжки и обустройство воздуховодов

Отводящую вытяжку нужно подключать к вентиляции

Прокладку выводящих труб устройств вытяжного типа лучше всего доверить профессионалам, специализирующимся на обустройстве вентиляционных каналов. Пользователям, полностью уверенным в своих силах, можно попробовать навесить прибор и подвести к нему воздушный отвод самостоятельно. Для этого придется проделать ряд операций в указанной последовательности:

Отмеряется высота, на которой будет висеть конструкция,на этом уровне делается несколько отметок для креплений.
В стене просверливаются отверстия под крепежные элементы.
Устройство крепится в размеченном месте или на навесном шкафу посредством специальных крючков, имеющихся в комплекте, или саморезами.

При монтаже вытяжек, работающих совместно с пластиковыми или жестяными воздуховодами, последние присоединяются к корпусу зонта согласно инструкции. Помимо выбора места и выдержки требуемого расстояния от варочной панели до вытяжки СНиП предписывают соблюдать правила прокладки воздуховодов для агрегатов второго типа. В соответствии с основными положениями нормативов они выглядят так:

Воздуховод не должен иметь слишком много изгибов, поскольку это может существенно затруднить вывод отработанного воздуха. Предпочтение отдается коротким и прямым участкам из труб с небольшим количеством колен.
Трассу воздуховода следует изменять с таким расчетом, чтобы получающийся при этом радиус был по возможности максимальным.
Диаметр отводной трубы выбирается в соответствии с типоразмером отверстия, уже имеющегося в конструкции вытяжки. Не следует специально сужать ее и устанавливать между ними дополнительные соединительные элементы (наращивать воздуховод).

Чтобы не портить дизайн помещения, воздуховод монтируется в короб

Нарушение последнего требования приведет к торможению свободного потока воздуха и существенному возрастанию нагрузки на электродвигатель вытяжного устройства. Все вместе это приведет к повышенной шумности работы системы, нарушающей комфортные условия пребывания на кухне. Для обустройства сложной сети воздуховодов обычно применяются трубы, изготовленные на основе толстой фольги. Сверху они закрываются коробами из ПВХ или гипсокартонных заготовок, что позволит придать конструкции эстетичный вид и не нарушить интерьера кухни.

Подключение к электросети

При монтаже вытяжки следует определиться с порядком подключения устройства в бытовой электрической сети. Для этого типа оборудования желательно провести отдельную питающую линию, защищенную автоматическим выключателем на номинал не менее 25 Ампер

Особо важно правильно подобрать место расположения силовой розетки. Согласно действующим нормативам электрическая розетка для подключения вытяжного шкафа должна находиться на удалении примерно 2-2,5 м от кухонного пола. То есть она, как правило, располагается выше навесных шкафчиков приблизительно на 10-20 см

То есть она, как правило, располагается выше навесных шкафчиков приблизительно на 10-20 см.

В горизонтальной плоскости силовая розетка находится немного сбоку от вытяжки и воздуховода, отступая от них приблизительно на 15-20 см. Согласно требованиям действующих нормативов по электрике (ПУЭ, в частности) электротехнические установочные изделия для вытяжек должны иметь специальную заземляющую клемму. Такая предусмотрительность позволит надежно защитить пользователя вентиляционного оборудования от удара электрическим током.

Куда и как следует выводить воздуховод

Довольно часто, особенно в условиях квартир, воздуховоды от вытяжки на кухне подключаются к системе вентиляции дома, которая обеспечивает естественную циркуляцию воздуха. На самом деле, это неправильный подход, поскольку он делает вытяжку неэффективной из-за того, что большая часть решетки перекрывается воздуховодом.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Из-за этого, естественная циркуляция воздуха также пострадает. Поэтому наиболее оптимальным считается вариант, когда вытяжка подключается к отдельному вентиляционному каналу с помощью вентиляционной решетки, представленной на изображении выше.

Как вывести на улицу

Один из примеров установки вытяжки на кухне с выводом воздуха через стену

Имеет смысл остановить свой выбор именно на таком варианте, проделав отверстие в стене, чтобы воздуховод выходил наружу. Конечно, пробить отверстие в несущей стене, толщина которой может составлять полметра, а то и больше, достаточно сложно, но допустимо, тем более что в наше время имеется такой инструмент.

Воздуховод выводится наружу и закрывается с улицы вентиляционной решеткой. Все свободное пространство между стеной и воздуховодом тщательно заделывается. Его можно замазать раствором или запенить монтажной пеной, что более актуально в наше время.

Так выглядит обратный или антивозвратный клапан для воздуховодов

В случае появления обратной тяги, что бывает очень часто, вентиляционные решетки оборудуются обратным клапаном, который закрывается, если вытяжка не работает. Это ограничивает приток холодного воздуха в помещение. Особенно это актуально для холодного времени года. В летний период, наоборот, каждому хочется, чтобы в жилище было как можно больше свежего воздуха. Если обратного клапана не устанавливать, то в помещение будут попадать посторонние запахи из системы вентиляции. Как правило, это касается систем вентиляции многоэтажных домов.

Вывод кухонной вытяжки на улицу вместо общедомового вентканала

Watch this video on YouTube

Обеспечение естественной вентиляции

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Чтобы вытяжка не оказывала негативного влияния на естественный процесс вентиляции, можно собрать систему, с помощью тройника и обратного клапана. Обратный клапан следует установить таким образом, чтобы он закрывался при работе вытяжки и открывался под естественным потоком воздуха из помещения. Такая работа обеспечивается за счет несильной пружины, размещенной в самом клапане. Единственная проблема такой системы заключается в ее непривлекательном внешнем виде. Но это совсем не проблема, если ее можно разместить внутри навесного шкафа, тщательно замаскировав, тем более что занимает она не так уж и много места.
