Гофрированные трубы для наружной канализации: виды, правила и стандарты применения

Содержание

Материалы гофрированных труб для канализации

Канализационная гофрированная труба нестандартна. Производители получили широкие границы для разработок, поэтому они серьезно отнеслись даже к выбору материалов. Пусть от тяжелой стали отказались все, но на рынке представлены оригинальные альтернативы. Какие из них следует выделить?

  • Пластик;
  • ПВХ;
  • ПНД.

Гофрированные трубы для канализации продолжают меняться, но уже сейчас необходимо оценить каждый из материалов. Их преимущества подскажут оптимальный выбор для отведения стоковых вод.

Пластик

  • Высокий класс жесткости;
  • Повышенная коррозионная стойкость;
  • Невозможность зарастания труб;
  • Подключение к любым колодцам;
  • Поверхность выдерживает до -20 градусов;
  • Ударопрочность.

Указанные плюсы показывают, что после устройства системы о ней не придется заботиться. Ее стойкость к различным видам воздействия и возможность свободного ремонта позволяют даже новичкам легко пользоваться сливом. Неудивительно, что коммунальные хозяйства постепенно отказываться от тяжелых стальных конструкций.

ПВХ

  • Температурный предел от -40 до +95 градусов;
  • Глубина укладки до 15 м;
  • Срок службы – 50 лет;
  • Пожаростойкость;
  • Экологическая безопасность;
  • Неподверженность коррозии и гниению.

Теперь наружная канализация не создаст никаких проблем. После ее монтажа люди навсегда забывают о повторных земляных работах. Если же потребовался ремонт, замена займет всего несколько минут. Так что вкручивание одного элемента в другой также стоит выделить в качестве плюса.

ПНД

  • Трубы в 10 раз легче аналогичных из стали или бетона;
  • В 2,5 раза легче пластиковых и ПВХ труб;
  • Выдерживает переменные нагрузки;
  • Повышенная герметичность за счет дополнительных материалов;
  • Облегченный ремонт и монтаж
  • Устойчивость к различным температурам;
  • Отсутствие токсичности.

Полиэтилен низкого давления отлично подходит из-за высокой прочности конструкций. При своем малом весе по прочности он не уступает стали, а при необходимости на местах соединения используются дополнительные материалы, что обеспечивает фантастическую герметичность.

Современная канализационная система чаще собирается из гофрированных элементов. Их конструкция сама по себе обладает дополнительными преимуществами, но все-таки производителям удалось повысить иные показатели, сделав выбор профессионалов однозначным. Из-за чего даже неопытным покупателям стоит познакомиться с пополнением ассортимента.

Требования к трубам для наружной канализации

Гофрированные трубы для наружной канализации: виды, правила и стандарты применения

Требования к материалам, используемым при монтаже канализационных систем внешнего типа, включает соответствие ряду условий, среди которых:

  • Большая прочность по сравнению с трубами, используемыми в системе внутренней разводки здания. Помимо нагрузки, испытываемой при транспортировании отходов, они должны быть способны выдержать давление слоя почвы над ними, быть устойчивыми к воздействию температурно-климатических факторов внешней среды.
  • Надежность, обеспечивающая их эксплуатацию на протяжении года с возможностью проведения работ в зимний период времени.
  • Стойкость к воздействию коррозии и износу под воздействием химических, биологических и температурных факторов.
  • Устойчивость к перепадам температур и способность обеспечивать необходимую производительность в зимний период времени.
  • Как можно меньшая шероховатость внутренних поверхностей труб, не затрудняющая отвод стоков и обеспечивающая уменьшение диаметра трубы при ее засорении.
  • Малый вес, облегчающий монтаж конструкции не требующий дополнительных приспособлений и специальных инструментов.
  • Возможность подключения всех необходимых элементов внутренних и санитарных коммуникаций.
  • Долговечность в эксплуатации, позволяющая использовать элементы наружной системы канализации в течение больше 50 лет.
  • Низкая стоимость, обеспечивающая возможность прокладывания разветвленной сети коммуникаций.

Суммируя сказанное, трубы, используемые для устройства системы наружной канализации должны обеспечивать исправность системы и надежный отвод канализационных стоков на протяжении всего периода эксплуатации.

Использование гофрированных труб из ПВХ для дренажа

Для систем отвода воды не подходят лёгкие электротехнические трубы. Для дренажа применяются особые виды ПВХ труб – одностенные или двустенные гофрированные трубы. Многослойные изделия имеют гладкую поверхность изнутри. Кольцевая жёсткость в данных изделиях максимальна, что делает дренажную систему прочной и безопасной. Трубы этого типа подразделяются на несколько классов, в зависимости от структуры и жесткости материала. Дренажные трубы могут иметь маркировку SN2, -4, -6, -8, а самые прочные обозначаются как SN16.

Гофрированные трубы для наружной канализации: виды, правила и стандарты применения

Для системы водоотведения с небольшой глубиной укладки можно применить самую легкую дренажную ПВХ-трубу

  • гибкие гофрированные трубы, имеющие однослойную структуру марки SN2, укладываются на глубину, не превышающую 2 м. Однослойные трубы SN4 могут эксплуатироваться на глубине до 3 м;
  • двухслойные гофрированные трубы ПВХ для дренажа с жесткостью SN6 укладываются в грунт не глубже 4 м;
  • трубы повышенной жесткости классов SN8 и SN16 рассчитаны на глубокую укладку. Они способны нормально функционировать на глубине от 8 до 10 м.

Существуют также дренажные трубы с дополнительной фильтрующей оболочкой. В качестве фильтра используется геоткань или кокосовое волокно. Защитный слой необходим для того, чтобы дренажные трубы не засорялись частицами грунта, песка, глиной или илом. Трубы типов SN8 и SN16 выпускаются без фильтрующих оболочек.

Помимо гофрированных труб, в системе дренажа используются соединительные фитинги и дренажные колодцы. Устраиваются колодцы в местах пересечения элементов конструкции, при изменении угла наклона трубопровода. Колодцы необходимы для свободного доступа к соединениям гофрированных труб для дренажа, чтобы легко производить ремонт или прочистку.

Характеристика и изготовление

Труба, выпускаемая для наружной системы водоотвода, оснащена гофрированным профилем. Поверхность таких изделий обладает высокой прочностью и способна выдержать любые по степени тяжести внешние нагрузки.Гофрированные трубы для наружной канализации: виды, правила и стандарты применения

Гофротруба имеет следующие виды:

  • однослойная, имеющая гофрированную поверхность как внутри, так и снаружи. Применяется для защиты электрических кабелей, газопроводов;

  • электромонтажная – механически устойчива, достаточно гибкая и прочная;

  • двухслойные гофрошланги используются для защиты электрокабеля в системах кабельных водоотводов в тех местах, где велика вероятность их повреждения;

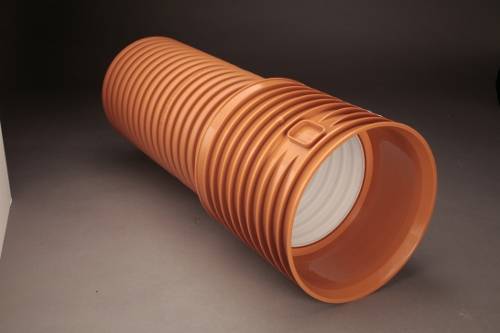

  • двуслойная, у которой внутри находится ровная поверхность, а наружная часть выполнена в виде гофры – применяется для канализационных трубопроводов, обладает хорошей устойчивостью к механическим и химическим повреждениям.

Гофрированные трубы выпускаются для внешней системы канализации следующих типов:

  • гофра, обладающая отменной степенью тяжести — с толстыми стенками, имеет хорошую прочность. Чаще всего используется для подземной системы канализации или при заливке труб цементом;

  • изделия, обладающие более легкой степенью тяжести — с меньшей прочностью, чем из тяжелой серии. Используются для монтажа наружной системы водоотвода;

  • с зонтом и без зонта;

  • с протяжкой из металлической проволоки (она необходима для удобного прокладывания проводов и кабелей внутри) и без протяжки;

  • сверхтяжелые или армированные, которые обладают повышенной степенью прочности.

Популярные статьи  Какую встраиваемую вытяжку в шкаф выбрать для кухни: рейтинг из ТОП-10 лучших

Создание и выпуск гофрированных труб осуществляется из разных видов материала. Чаще всего такие изделия изготавливают из пластика и металла.

Ключевое назначение

Применение рассматриваемой продукции определено ее техническими особенностями. Наиболее востребованными изделиями являются трубы из поливинилхлорида. ПВХ относят к категории термопластов. Данный материал включает в себе стабилизированный хлор, этилен и некоторое число добавок, улучшающих показатель сопротивляемости конструкции физическим и температурным воздействиям.

Форму изделий создают в условиях высоких температур. Пройдя все этапы производства, конструкция с сечением 110 миллиметров приобретает способность выдерживать сильные нагрузки.

Изделия указанных размеров применяются для обустройства наружной канализации. Они обладают желтым или оранжевым цветом. По своим свойствам они превосходят изделия предназначенные для внутренних работ.

Толщина стенок конструкций с условным проходом 100 мм составляет 3.2 миллиметра. Изделия поставляются в отрезках от 560 до 6060 мм. Цена продукции зависит от нескольких факторов. Кроме габаритов на стоимость оказывает влияние материал изготовления. ПВХ бывает стандартным и непластифицированным. Последний вариант наиболее надежный. Он стоит несколько дороже, но имеет лучшие характеристики.

Особенности напорных и безнапорных труб

Безнапорные изделия предназначены для функционирования на участках системы с нормальной нагрузкой. Большая часть канализации характеризуется именно такими условиями. Поэтому есть возможность собирать контур преимущественно из таких, более дешёвых, труб.

На тех отрезках системы, где сливные жидкости перегоняются при помощи насоса, то есть под повышенным давлением, необходимо применять продукцию напорного типа, способную переносить большие нагрузки. То же касается участков с особо тяжёлыми условиями функционирования.

Гофрированные трубы для наружной канализации: виды, правила и стандарты применения

Использование насоса в автономных канализационных контурах необходимо, поскольку он помогает очистке системы. Давление, создаваемое им, непостоянно и характеризуется попеременным увеличением и уменьшением, что создаёт особую нагрузку на трубопровод. Поэтому в местах канализации, находящихся в зоне действия насоса, должны быть установлены более дорогие, но безопасные напорные трубы.

Особенности монтажа

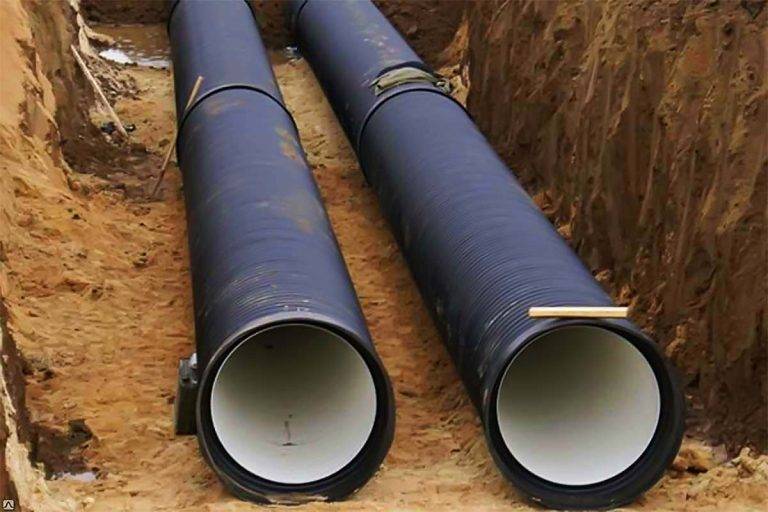

В частной постройке трубопроводы из гофрированных изделий кладутся в траншеи, а их комбинирование между собой производят раструбным методом. При проведении работ предпочтительно придерживаться далее обозначенных правил:

  1. Каждое изделие перед укладкой канализационно-промывочной трубы в траншею тщательно проверяют на факт тех или иных дефектов, возможных недостатков.
  2. Желательно совершать работу при температуре окружающей среды от +15 градусов и выше.
  3. Перед помещением труб в траншею, рекомендуется их разместить на плоскости по периметру рва, распределив раструбы конструкций в сторону, которая представляет собой противоположный уклон к магистрали.

Гофрированные трубы для наружной канализации: виды, правила и стандарты примененияКонцы труб и раструб хорошо очищают, удаляют с них грязь. Необходимо добавить, что обязательным условием монтажа гофротруб считается использование уплотнительных колец. Такие трубные конструкции стали настоящим открытием последних лет в области гофротруб, используемых для прокладки канализационных сетей. Для их формирования используются особые виды полимеров, которые различаются уникальной стойкостью к внешним воздействиям и влиянию агрессивных химических составов, а также продолжительным сроком службы за счет большого противодействия к старению.

Гофрированные конструкции обладают ребрами, которые гарантируют повышенную прочность. По этой причине их рекомендовано прокладывать на наиболее сложных участках трубопроводов, находящихся под дорогами и в местах, где выявлено сильное давление земли. При этом повышенная прочность в описываемых продуктах сочетается с отличной гибкостью, что дает вероятность использования данных труб при монтаже сложных по строению сетях с огромным числом изгибов и крутых поворотов.

К прочим достоинствам гофроконструкций относят: их безукоризненно гладкую поверхность (внутреннюю), исключающую малейшую возможность образования наростов в трубах; долгое время использования без ремонта (до 55 и более лет); простоту монтажа (не требуется применять вспомогательные машины, специальный инвентарь, громоздкую дорожную технику).

Правила выбора

Чтобы гофрированные трубы прослужили длительное время, важно правильно подобрать изделия для тех или иных условий. Основными критериями выбора являются:

  • вид труб;
  • материал изготовления;
  • размеры труб.

Основные виды труб

Основными разновидностями гофрированных труб являются:

  • однослойные;
  • двухслойные.

Однослойная труба отличается меньшей стоимостью и сниженным запасом прочности, так как подвержена механическим повреждениям. Использовать однослойные трубы рекомендуется для подключения сантехники и прокладки наружных трубопроводов.

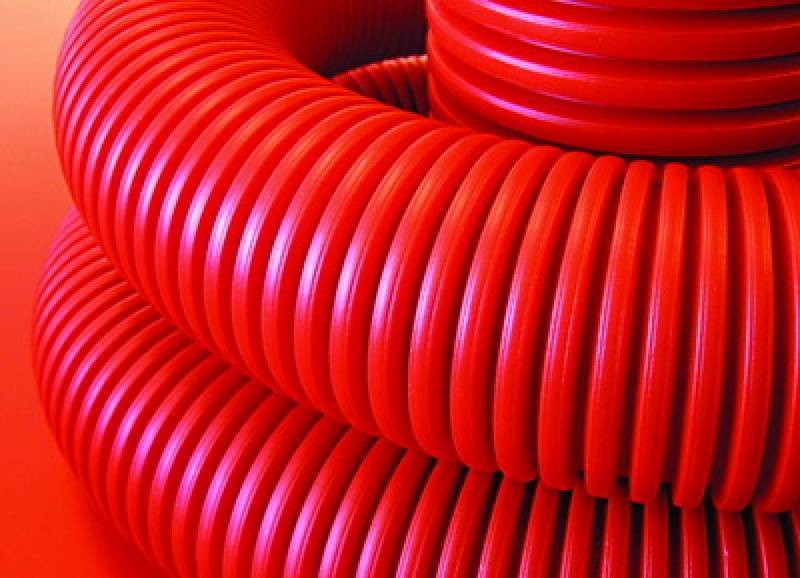

Однослойная гофрированная труба

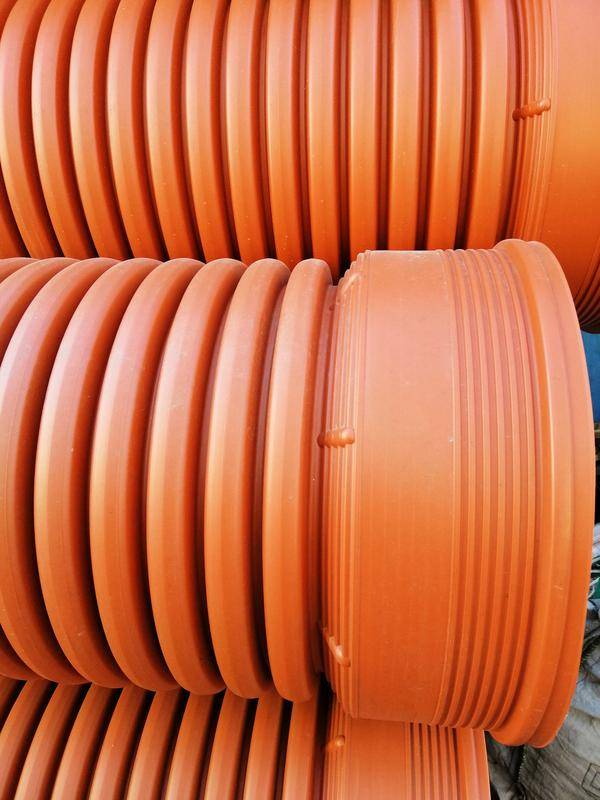

Двухслойная труба не подвержена механическим повреждениям, что значительно расширяет область ее использования. Высокий уровень прочности позволяет использовать ее для наружной канализации, для прокладки подземных трубопроводов, а также для прокладки под дорогами и иными аналогичными сооружениями.

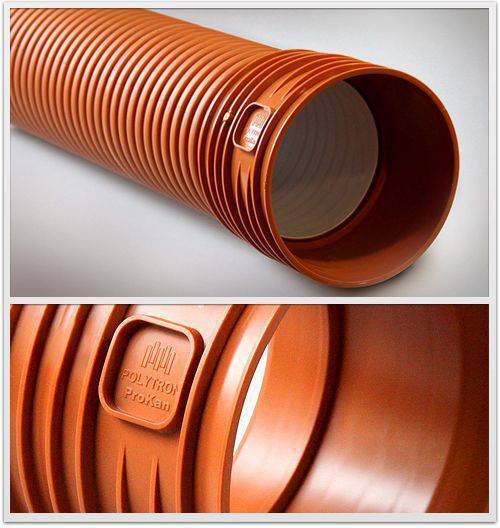

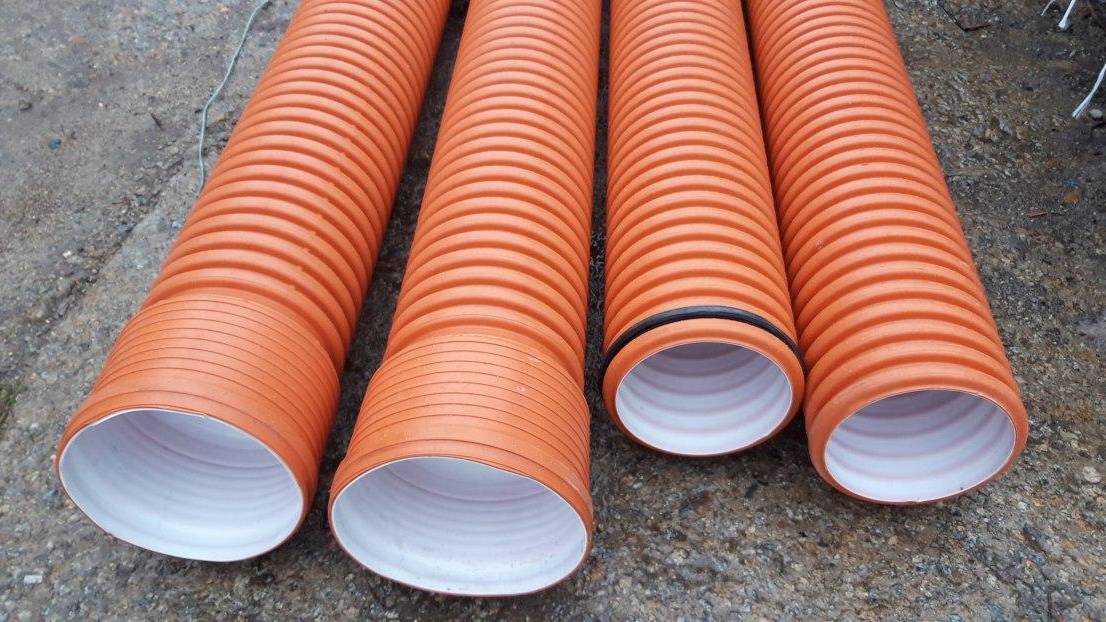

Гофрированные трубы, состоящие из двух слоев материала

Специалисты рекомендуют использовать двухслойные трубы на всех участках канализационной сети. Это позволит в несколько раз увеличить запас прочности трубопровода в целом.

Преимущества и недостатки различных материалов, применяемых для изготовления труб

Различные виды гофрированных труб могут быть изготовлены:

  • из поливинилхлорида (ПВХ). Такие изделия отличаются морозоустойчивостью, устойчивостью к агрессивным средам, негорючестью. Существенным недостатком ПВХ является подверженность высоким температурам. При достижении 60ºС изделия начинают деформироваться. Поливинилхлоридные трубы рекомендуется использовать для строительства наружной канализации, в том числе для прокладки трубопроводов на труднодоступных участках, под дорогами и иными объектами, в сейсмически активных зонах;
  • из полиэтилена низкого давления (ПНД). Такие изделия не подвержены негативному воздействию высоких температур. Так же как ПВХ трубы, они устойчивы к различным химическим соединениям и обладают высоким запасом прочности. ПНД рекомендуется использовать для сооружения внутренней части канализационной системы, подключения септиков и иных очистительных сооружений, подключения сантехнического оборудования;
  • из полипропилена (ПП). Полипропиленовые трубы отличаются повышенной механической прочностью при малых диаметрах. Именно по этой причине такая разновидность преимущественно используется для прокладки дренажных систем.

Подбор размеров

Как выбрать размеры? Наиболее существенным показателем является диаметр канализационных труб, который зависит от таких факторов, как:

  • количество стоков, проходящих через систему;
  • количество подключенного оборудования;
  • длина сети канализации.

Чтобы не производить сложные расчеты, рекомендуется:

  • посудомоечную, стиральную машины и иное аналогичное оборудование подключать трубами, диаметр которых составляет 25 мм;
  • душевую кабину, раковины и умывальники, кухонную мойку, ванну присоединять с использованием труб диаметром 40 мм – 45 мм;
  • общедомовые стояки принято сооружать из труб с диаметром 50 мм – 60 мм;
  • уличная часть канализационной сети изготавливается из труб, имеющих диаметр 110 мм и более в зависимости от общего количества стоков.

В соответствии со стандартами (ГОСТ 51613, ГОСТ 14254, ТУ 2247 и так далее) гофрированные трубы выпускаются диаметром от 10 до 630 мм и могут иметь разное количество ребер жесткости, что и отражается на таком показателе, как прочность.

Отличительные свойства труб из ПВХ и полипропилена

Главные отличия труб ПВХ — это повышенная жёсткость и невозможность использования их при транспортировке горячей (более +60°C) жидкости. Трубы из полипропилена более стойкие к высоким температурам, а потому годятся для транспортировки как холодной, так и горячей воды.

Эти качественные характеристики обуславливают различия в сферах их применения.

Применение труб ПВХ

Сфера применения Качественные характеристики применяемых труб ПВХ
Система холодного водоснабжения в многоквартирных и частных домах. Используются напорные трубы из непластифицированного ПВХ серого цвета, так как они прочные, жёсткие и долговечные, выдерживают сильный напор воды. Толщина стенок — до 3,2 мм, а диаметр — от 50 до 160 мм.
Отдельные участки холодного водоснабжения или внутренней канализации. Используются трубы из пластифицированного ПВХ серого цвета, они менее прочные с толщиной стенок от 1 до 2 мм и диаметром от 30 до 50 мм.

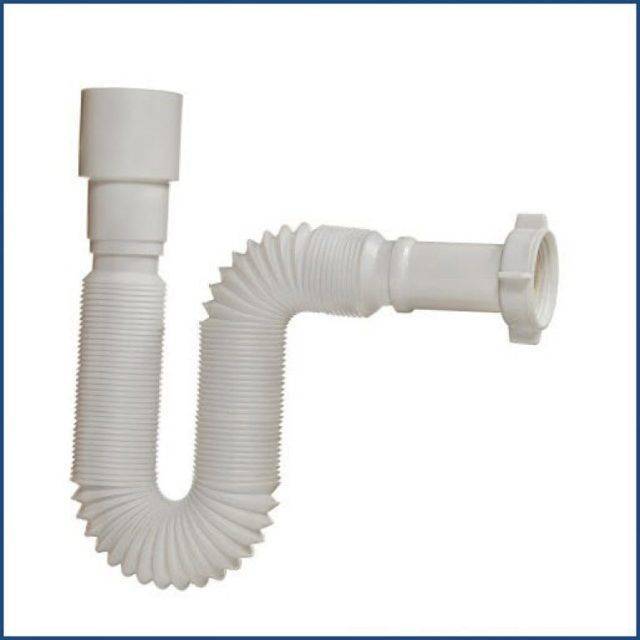

Система слива из посудомоечной или стиральной машины. Применяются гофрированные трубы ПВХ серого цвета — самые простые и дешевые, не долговечные, но их легко можно заменить.
Защита электрических проводов во внутренней и внешней электросети. Применяются гофрированные трубы из ПВХ, при их производстве добавляется самозатухающая добавка (антиперен), которая обеспечивает пожаробезопасность. Они очень гибкие и прочные, что дает возможность прокладки в них электрокабеля внутри деревянных или бетонных стен, во влажных помещениях или в бассейнах.

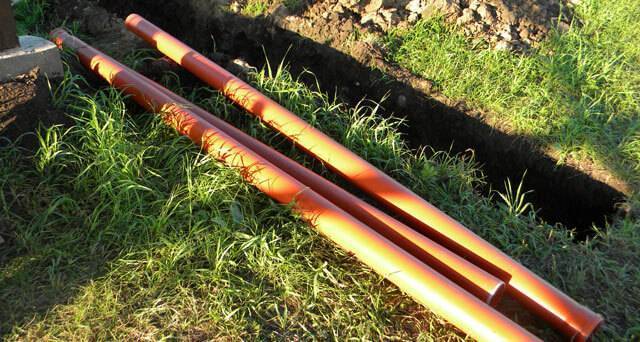

Внешняя канализационная система. Используются жёсткие трубы ПВХ оранжевого цвета с толщиной стенок 3 мм и диаметром от 100 до 500 мм. Эти трубы легко выдерживают погодные перепады температур и нагрузку почвы на небольшой глубине.
Внешняя канализационная система на глубине до 15 м. Применяются гофрированные многослойные трубы ПВХ оранжевого цвета. За счет большого количества ребер жесткости они выдерживают нагрузку почвы на глубине до 15м.
Септики и дренажные колодцы. Используются трубы ПВХ самого большого диаметра оранжевого цвета.
Популярные статьи  Выключатель света с пультом дистанционного управления: виды + обзор ТОПовых брендов

Применение полипропиленовых труб

Сфера применения Качественные характеристики применяемых полипропиленовых труб (ПП труб)
Система внутреннего холодного и горячего водоснабжения в квартирах и домах. Используются ПП трубы белого цвета, они легко соединяются сваркой или через фитинги, выдерживают большое давление и самые дешевые из ПП труб.
Система централизованного и индивидуального отопления. Используются ПП трубы серого цвета, они обладают химической и термической устойчивостью и герметичностью.
Дренажная и поливочная система на улице. Применяются ПП трубы черного цвета, обладающие самой большой устойчивостью к воздействию ультрафиолета, рассыханию и воздействию агрессивных погодных условий.
Система летнего полива на приусадебном участке. Используются ПП трубы зеленого цвета — самые неустойчивые к внутреннему давлению воды, но самые дешевые.
Система внутреннего подогрева полов. Для устойчивости к высокой температуре и давлению воды применяются армированные алюминием или стекловолокном трехслойные ПП трубы.

При производстве пластмассовых труб на них обязательно с помощью лазера наносят информационную строку с техническими характеристиками для удобства использования и монтажа.

Выбор между трубами из ПВХ и полипропилена полностью зависит от сферы их применения и может основываться на качественных характеристиках, приведенных выше.

Ремонт и строительствоКомментировать

Назначение

Двустенные гофротрубы — это универсальная категория изделий, которые используются практически во всех видах хозяйственной деятельности. Они широко используются в ходе электротехнических работ во время прокладки кабеля, а также для сооружения систем мелиорации, дренажных колодцев, систем водоснабжения, отопления и водоотведения.

Рекомендуем ознакомиться: Воздуховоды для качественной вентиляции

Гофрированную структуру могут иметь любой диаметр — и малый (16 до 32 мм), и средний (39-50 мм), и большой (до 63 мм и более).

Тонкие и средние по площади сечения трубы используются в электротехнической и телекоммуникационной сфере:

  • для прокладки электрического кабеля наземным и подземным способом;
  • для защиты оптоволоконного кабеля при прокладке телефонных линий и проведении интернета.

Для удобства установки и прокладки кабеля изделия оснащают гибким внутренним тросиком с крючком, который позволяет протянуть провод через трубу вручную без посторонней помощи.

Особенности монтажа

В частной постройке трубопроводы из гофрированных изделий кладутся в траншеи, а их комбинирование между собой производят раструбным методом. При проведении работ предпочтительно придерживаться далее обозначенных правил:

  1. Каждое изделие перед укладкой канализационно-промывочной трубы в траншею тщательно проверяют на факт тех или иных дефектов, возможных недостатков.
  2. Желательно совершать работу при температуре окружающей среды от +15 градусов и выше.
  3. Перед помещением труб в траншею, рекомендуется их разместить на плоскости по периметру рва, распределив раструбы конструкций в сторону, которая представляет собой противоположный уклон к магистрали.

Концы труб и раструб хорошо очищают, удаляют с них грязь. Необходимо добавить, что обязательным условием монтажа гофротруб считается использование уплотнительных колец. Такие трубные конструкции стали настоящим открытием последних лет в области гофротруб, используемых для прокладки канализационных сетей. Для их формирования используются особые виды полимеров, которые различаются уникальной стойкостью к внешним воздействиям и влиянию агрессивных химических составов, а также продолжительным сроком службы за счет большого противодействия к старению.

Гофрированные конструкции обладают ребрами, которые гарантируют повышенную прочность. По этой причине их рекомендовано прокладывать на наиболее сложных участках трубопроводов, находящихся под дорогами и в местах, где выявлено сильное давление земли. При этом повышенная прочность в описываемых продуктах сочетается с отличной гибкостью, что дает вероятность использования данных труб при монтаже сложных по строению сетях с огромным числом изгибов и крутых поворотов.

К прочим достоинствам гофроконструкций относят: их безукоризненно гладкую поверхность (внутреннюю), исключающую малейшую возможность образования наростов в трубах; долгое время использования без ремонта (до 55 и более лет); простоту монтажа (не требуется применять вспомогательные машины, специальный инвентарь, громоздкую дорожную технику).

Плюсы и минусы

К достоинствам двуслойной гофротрубы можно отнести все технические характеристики (см. выше), а также:

  • Легкий и простой монтаж.
  • Небольшой вес облегчает транспортировку и монтаж.
  • Долговечность – пластик при отсутствии ультрафиолета может пролежать в земле 50 лет и больше.
  • Стальная гофра в сухом помещении может также простоять лет 50.
  • Достаточная химическая стойкость (и инертность).
  • Устали и ПВХ – стойкость к ультрафиолетовому излучению.
  • Безопасность для человека и животных, экологичность.
  • доступная цена.
  • Легкий демонтаж; возможность ремонта; возможность повторного использования после аккуратного демонтажа.

Гофрированные трубы для наружной канализации: виды, правила и стандарты применения

Недостатки:

  • Стальные изделия подвержены коррозии.
  • Пластиковые (кроме ПВХ) неустойчивы к ультрафиолету.
  • Прочность пластиковой гофры ниже, чем металлической.
  • Стальные оболочки проводят электричество, и при нарушении защищаемых проводов могут послужить причиной электротравмы.

Как правильно выбрать трубы для внутренней канализации?

Область применения – это один из самых важных критериев при выборе канализационных труб.

Для жилых помещений подойдут канализационные трубы, изготавливаемые из пластика, так как они лучше всего подходят для бытовых отходов. Также пластиковые трубы будут хороши и для хозяйственных помещений.

Если необходимо оборудовать производственное помещение, точаще всего выбирают трубы из стали либо из чугуна. Такой выбор обусловлен тем, что:

  • Производственные отходы имеют различный химический состав.Не всегда пластиковые трубы могут справиться с химически агрессивными жидкостями;
  • Канализационные стоки могут имеет очень высокие температуры;
  • Металлические трубы имеют высокую прочность и могут выдержать сильную механическую нагрузку;
  • Производственные помещения являются наиболее пожароопасными.

Классификация канализационных труб

Трубы для канализации различаются по конструкции в зависимости от места установки и эксплуатации. Для наружной канализации используют трубы с большим диаметром, через которые будут проходить большие объёмы сточных отходов. К таковым относятся бытовая, ливневая канализация и водопропускные сооружения.

Для внутренней канализации используют трубы и фитинги с меньшим внутренним диаметром изделия, которых достаточно для отвода сточных вод из помещения.

Популярные статьи  Какие немецкие стиральные машины лучше: сравнительный обзор популярных производителей

Какие трубы для канализации бывают?

Канализационные трубы изготавливают из чугуна или пластика. Пластиковые трубы имеют меньший вес, их легко устанавливать, они не требуют дополнительной обработки и цена на них существенно ниже, чем на чугунные изделия. В настоящее время широкой популярностью пользуются трубы из пластика:

  • ПВХ — поливинилхлоридные;
  • ПЭ — полиэтиленовые;
  • ПП — полипропиленовые.

ПВХ трубы для канализации

Трубы из поливинилхлорида применяют для строительства наружной и внутренней канализационных систем. Для наружной канализации используют ПВХ трубы с большим проходным диаметром. Различают ПВХ трубы по параметрам рабочей среды:

  • гофрированные — за счет отличной гибкости, гофротрубы легко монтировать без использования дополнительного оборудования;
  • напорные — применяют в системах, где возникает высокое давление при движении сточных вод;
  • безнапорные — используют там, где рабочая среда движется самотеком (скорость движения рабочего потока не превышает 8 м/с).

ПВХ трубы и фитинги отлично выдерживают сточные воды с температурой до +70°C, а также обладают хорошей стойкостью к различным механическим повреждениям. Но воздействие химически-агрессивных сред могут повредить внутреннюю стенку трубы, что в последствие может привести к образованию засора.

Канализация из полиэтиленовой трубы

Полиэтиленовые трубы предназначены для наружных и внутренних напорных трубопроводов. Их можно использовать в температурном диапазоне от -40 до +40°C. Если температура превышает заданный диапазон — полиэтиленовые трубы подвергаются расширению, что в свою очередь может привести к аварийной ситуации и выходу рабочей среды наружу. Поэтому мы не рекомендуем Вам использовать полиэтиленовые трубы для канализации, в которой отводится горячая вода.

Трубы из полипропилена

За счет своих характеристик, полипропиленовые трубы отлично подходят строительства и ремонта канализационных систем. Они стойко выдерживают механические повреждения и не разрушаются под воздействием кислот и щелочей. Температура рабочей среды может достигать до 100°C, что позволяет трубы из полипропилена широко использовать в различных промышленных областях.

Важно: Если в качестве рабочей среды будет использоваться кислоты или масла, то рекомендуем использоваться НПВХ трубы. Перед покупкой уточняйте, с какой средой совместимы канализационные трубы

Чугунные трубы для канализации

Чугун обладает высокой коррозионной стойкостью по сравнению с пластиком. Но производство чугунных трубопроводов и фитингов трудозатратно, что в свою очередь повышает конечную стоимость всей канализационной системы, состоящей из чугунных изделий. Чаще всего, чугунные трубы монтируют в местах организации стояков и вывода сточных сред в места их сбора.

Достоинства труб из чугуна:

  • высокая прочность;
  • долговечность;
  • отличные коррозийные свойства.

Недостатки чугунной трубы:

  • большой вес;
  • шероховатость – образованная на внутренних стенках изделия способствует нарастанию грязи, что снижает проходимость рабочей среды по трубе;
  • большая цена;
  • необходимы навыки монтажа чугунных изделий;
  • без использования особых материалов не позволит создать герметичное соединение стыков между трубами.

Нюансы и тонкости монтажа

Использование гофры для ремонтных работ дома – дело вполне доступное даже для начинающего мастера.

Монтаж гофры в доме

Вам потребуются следующие инструменты и материалы:

  • Электродрель/шуруповерт с соответствующими сверлами – лучше два в одном, иначе придется повторно подниматься на стремянку.
  • Стремянки, подмости, «козлы».
  • Дюбеля – самые ходовые — 4,5×40 мм. При слабой штукатурке (известковой в старых домах) лучше брать дюбеля подлиннее – 6×60 мм, иногда даже 6×80 мм.
  • Специальные клипсы нужного диаметра.
  • Собственно гофрорукав.
  • Монтажные коробки с отверстиями, соответствующими диаметру гофры.
  • Если трубы прокладываются внутри короба, используются хомуты.
  • Для прокладки в штрабах понадобится штраборез, алебастр (гипс), шпатель.
  • Кусачки.
  • Болгарка.

До монтажа гофры в нее затягивается провод с помощью специального зонда (проволоки).

Просверливаются отверстия в стенах под дюбеля, монтируются с помощью дюбеля клипсы (или стальные хомуты – в каналах) защелкиваются в клипсы трубы. Концы труб заводятся в монтажно-распределительные коробки через специальные отверстия. Резать трубы лучше болгаркой.

В штрабах ( этот вид работ применяется редко, ведь в стенах допускается монтаж электропроводки без гофрорукава) прокладывается труба, прихватывается гипсовым раствором, затем заделывается вся штраба. Коробки также вмазываются в стену.

При прокладке проводов за гипсокартоном гибкие трубы укладывают на металлические крепления или потолок. На потолке рекомендуется подвешивать трубу к несущим конструкциям с помощью хомутов.

Укладка пластиковой гофры в грунт

Для этой работы понадобится:

  1. Лопаты – совковая и штыковая.
  2. Трамбовка.
  3. Щебень и песок.
  4. Гофра; муфты; уплотнения; силиконовый герметик.
  5. Болгарка с отрезными дисками.
  6. Порядок укладки труб в грунт.
  7. Копается канава нужной глубины.
  8. Насыпается щебень мелкой фракции слоем, равным диаметру трубы, но не менее 10-15 см. трамбуется.
  9. На дно канавы насыпается песок слоем 10-15 см и трамбуется, проливается водой.
  10. Если укладывается гофра с кабелем или проводами, то перед укладкой необходимо затянуть провода или кабель в трубу с помощью зонда (проволоки, протянутой через трубу).
  11. Укладывается труба; стыки соединяются с помощью специальных муфт с уплотнениями.
  12. Уплотнения промазываются силиконом.
  13. Засыпается песком. Слой 10-15 см. Песок слегка трамбуется и проливается водой.
  14. Засыпается земля.

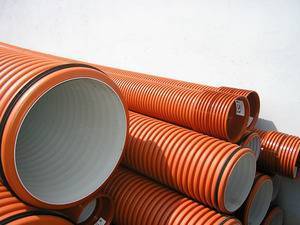

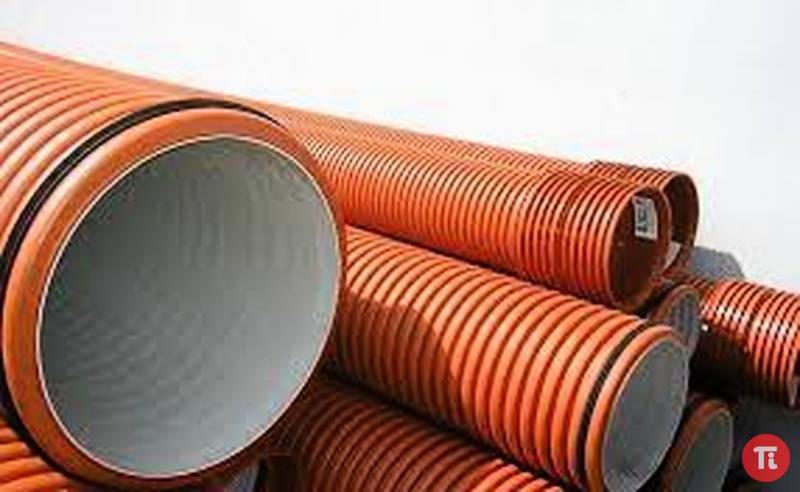

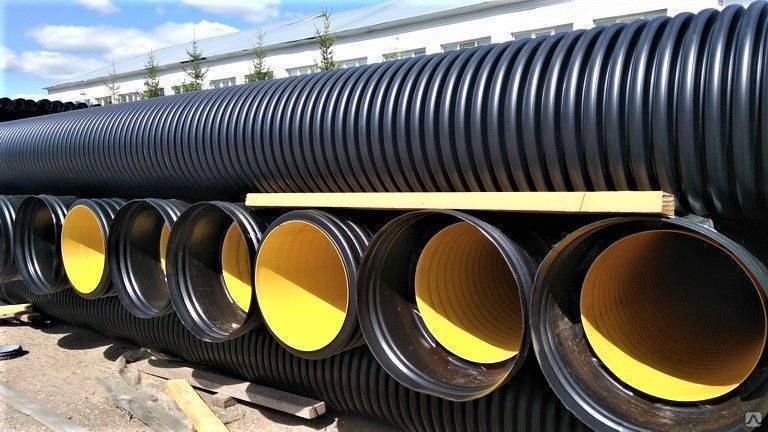

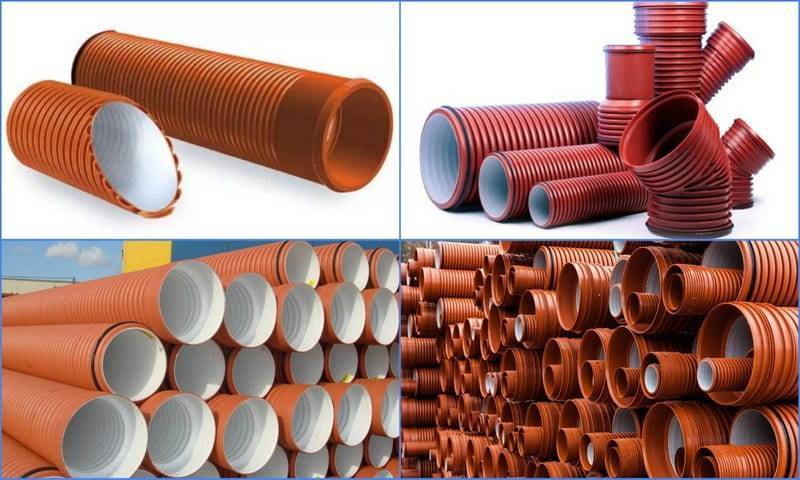

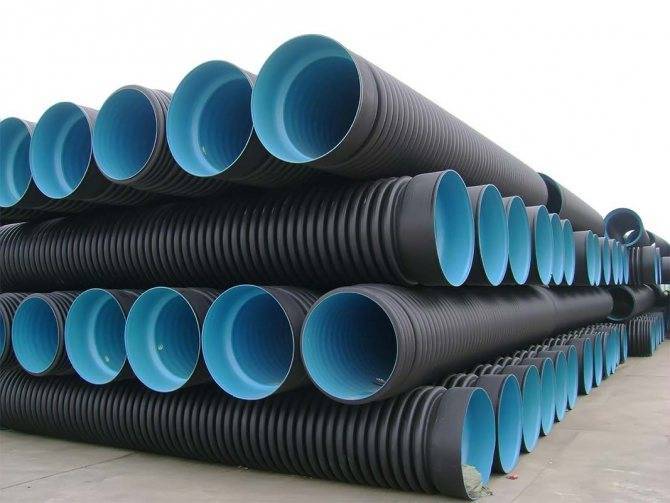

Гофрированные трубы для наружной канализации: виды, правила и стандарты применения

Гофрированные трубы ПВХ

Гофрированные трубы для наружной канализации: виды, правила и стандарты применения

Гофрированные трубы из поливинилхлорида широко используются при прокладке линий коммуникаций. Они применяются в качестве защитного короба для кабелей. Среди достоинств поливинилхлоридных изделий выделяют:

  • Негорючесть материала. ПВХ изделия не воспламеняются и не горят, не при каких условиях.
  • Хорошие изоляционные свойства. Это позволяет предотвратить возникновения в гофрированных трубах блуждающих токов. В результате в одной гофре можно одновременно проложить несколько кабелей.
  • Универсальность монтажа. Гофра укладывается довольно просто. При этом используют как разные клеевые составы, так и высокотемпературную сварку.
  • Экологичность. Поливинилхлорид – безопасный материал и не выделяет вредных для здоровья человека веществ.
  • Небольшой вес. Гофрированные трубы из поливинилхлорида имеют малый вес, что значительно упрощает их транспортировку и монтаж. При устройстве трубопровода нет потребности в использовании дополнительных крепежных элементов.
  • Устойчивость к коррозии. Благодаря такому свойству гофру можно использовать во влажной среде.

Гофру из поливинилхлорида можно монтировать как открытым, так и скрытым способом. Несмотря на преимущества поливинилхлорида, изделия из него имеют некоторые недостатки:

  • Неустойчивость к высоким температурам. Гофру ПВХ не рекомендовано использовать в среде с температурой выше 45 градусов.
  • Поливинилхлорид плохо переносит прямые солнечные лучи. Поэтому не рекомендовано использовать гофру на открытом воздухе.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
