Гидрострелка для отопления: разбираемся, зачем она нужна и принцип работы

Выбор гидроразделителя

Выбор гидроразделителя, во многом зависит от потребностей вашей конкретной системы и от элементов, установленных в ней.

Некоторые пытаются самостоятельно изготовить гидрострелку используя опыт знакомых или многочисленные чертежи в интернете. Некоторые однозначно склоняются к покупке дорогих заводских гидравлических разделителей, произведённых именитыми брендами.

Если Вы располагаете выходом на поставщиков дешевого, но при этом качественного сырья, имеете в списке своих друзей сварщиков, которые способны из этого сырья сделать конфетку (которую потом не придется выбросить и пойти за новым сырьем), а также маляров которые эту конфетку грамотно покрасят или быть может все эти люди это и есть Вы, то однозначно можно попробовать сделать гидрострелку своими руками. Если же всем вышеперечисленным Вы не располагаете, то стоит подумать о заводских изделиях, причем стоимость их будет ненамного дороже, а иногда даже и дешевле самостоятельно изготовленного и вот почему:

  • Услуги хорошего сварщика нынче недешевы (вы можете позвонить и убедиться в этом сами);
  • Сырье производства покупают дешевле поскольку берут оптом (покупая самостоятельно рассчитывайте на брак, что может привести к необходимости повторной закупки);
  • Покраска (тоже включает сырье и услуги маляра);
  • Свое затраченное на поиски мастеров закупку сырья и доставку время.

Итого получаем продукт ручной работы, который возможно будет даже дороже заводского!

Плюсом может быть то, что Ваш гидравлический разделитель будет индивидуальной работы и вы можете сделать его даже в виде паука :), а такую гидрострелку в магазине не купишь…

Покупая гидравлический разделитель в магазине, обратите внимание, что они тоже бывают разных форм размеров и с разным наполнением. Например, в некоторых могут быть установлены уловители шлама и растворенного в воде воздуха, который выводится через встроенный воздухоотводчик

Корпуса их закрыты теплоизоляционным кожухом, они могут иметь большую производительность при мене компактом корпусе и многое другое…

Очень важно правильно подобрать гидравлический разделитель, в противном случае ваша система отопления будет функционировать неправильно!

Специалисты компании «Сан Технолоджи» имеют огромный опыт в подборе и монтаже гидравлических разделителей, и с радостью подберут для Вас гидрострелку, которая обеспечит оптимальную работу Вашей системы отопления.

Мы с радостью выполним подбор и монтаж гидравлического разделителя:

– от 2 000р.

– от 2 500р.

С полным перечнем услуг можно ознакомиться в разделе ЦЕНЫ

Получите БЕСПЛАТНУЮ КОНСУЛЬТАЦИЮ СПЕЦИАЛИСТА
прямо сейчас!!!
Звоните +7 (499) 390-84-79ИЛИ
Присылайте свой вопрос на наш почтовый ящик[email protected]

Выбрав нашу компанию, вы обеспечите свой дом безопасностью и комфортом на долгие годы!

Купить или сделать своими руками?

Как говорили, готовая гидрострелка для отопления стоит немало — 200-300$ в зависимости от производителя. Чтобы снизить затраты, возникает закономерное желание сделать ее самостоятельно. Если варить умеете, никаких проблем — купили материалы и сделали. Но при этом надо учесть следующие моменты:

  • Резьба на сгонах должна быть хорошо прорезанной и симметричной.
  • Стенки отводов одинаковой толщины.

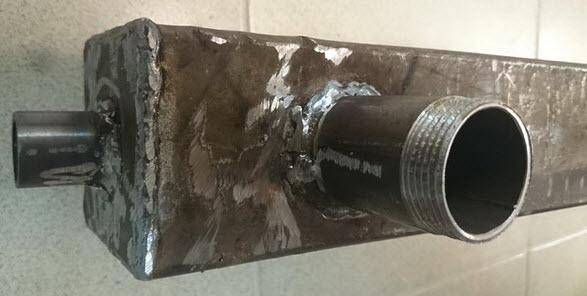

Качество самодельного изделия может быть «не очень»

Вроде, очевидные вещи. Но вы удивитесь, как сложно найти четыре нормальных сгона с нормально сделанной резьбой. Далее, все сварные швы должны быть качественными — система будет работать под давлением. Сгоны приварены строго перпендикулярно к поверхности, на нужном расстоянии. В общем, не такая простая это задача.

Если сами пользоваться сварочным аппаратом не умеете, придется искать исполнителя. Найти его совсем непросто: либо дорого просят за услуги, либо качество работы, мягко говоря, «не очень». В общем, многие решают купить гидрострелку, несмотря на немалую стоимость. Тем более, в последнее время, отечественные производители делают не хуже, но намного дешевле.

Назначение и принцип работы

Гидрострелка нужна для разветвленных систем, в которых установлено несколько насосов. Она обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, другими словами, служит для гидравлической развязки насосов системы отопления. Потому еще называют это устройство — гидравлический разделитель или гидроразделитель.

Схематическое изображение гидрострелки и ее места в системе отопления

Гидрострелку ставят в том случае, если в системе предусмотрено несколько насосов: один на контуре котла, остальные на контурах отопления (радиаторах, водяном теплом полу, бойлере косвенного нагрева). Для корректной работы их производительность подбирается так, чтобы котловой насос мог перекачивать немного больше теплоносителя (на 10-20%), чем требуется для остальной системы.

Режимы работы

Теоретически возможны три режима работы системы отопления с гидрострелкой. Они отображены на рисунке ниже.

Первый — когда насос котла прокачивает ровно столько же теплоносителя, сколько требует вся система отопления.

Возможные режимы работы системы отопления с гидроразделителем

Второй режим работы гидрострелки — когда расход отопительных контуров больше мощности котлового насоса (средний рисунок). Эта ситуация опасна для системы и допускать ее нельзя. Она возможна, если насос котла имеет слишком малую производительность. В этом случае для обеспечения требуемого расхода, в контуры вместе с нагретым теплоносителем от котла будет подаваться теплоноситель из обратки. Такой режим работы не является нормальным и котел быстро выйдет из строя.

Третий режим работы — когда насос котла подает больше нагретого теплоносителя, чем требуют отопительные контура (правый рисунок). В этом случае часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя поднимается, работает он в щадящем режиме. Это и есть нормальный режим работы системы отопления с гидрострелкой.

Когда гидрострелка нужна

Гидрострелка для отопления нужна на 100%, если в системе будет стоять несколько котлов, работающих в каскаде. Причем работать они должны одновременно (во всяком случае, большую часть времени). Вот тут, для корректной работы гидроразделитель — лучший выход.

При наличии двух одновременно работающих котлов (в каскаде) гидрострелка — лучший вариант

Еще гидрострелка для отопления может быть полезна для котлов с чугунным теплообменником. В емкости гидроразделителя постоянно происходит смешивание теплой и холодной воды. Это уменьшает дельту температур на выходе и входе котла. Для чугунного теплообменника — это благо. Но с той же задачей справится байпас с трехходовым регулируемым клапаном и обойдется он значительно дешевле. Так что даже для чугунных котлов, стоящих в небольших системах отопления, с примерно одинаковым расходом вполне можно обойтись без подключения гидрострелки.

Когда можно поставить

Если в системе отопления есть только один насос — на котле, гидрострелка не нужна совсем.

Установка гидрострелки оправдана при следующих условиях:

  • Контуров три и больше, все очень разной мощности (разный объем контура, требуется разная температура). В таком случае, даже при идеально точном подборе насосов и расчете параметров, есть возможность нестабильной работы системы. Например, часто встречается ситуация, когда при включении насоса теплых полов, радиаторы стынут. Вот в этом случае нужна гидроразвязка насосов и потому ставится гидравлическая стрелка.
  • Кроме радиаторов имеется водяной теплый пол, отапливающий значительные площади. Да, его подключать можно через коллектор и смесительный узел, но он может заставлять работать котловой насос в экстремальном режиме. Если у вас часто горят насосы на отоплении, скорее всего, нужна установка гидрострелки.
  • В системе среднего или большого объема (с двумя и более насосами) собираетесь установить автоматическую регулирующую аппаратуру — по температуре теплоносителя или по температуре воздуха. При этом не хотите/не можете регулировать систему вручную (кранами).

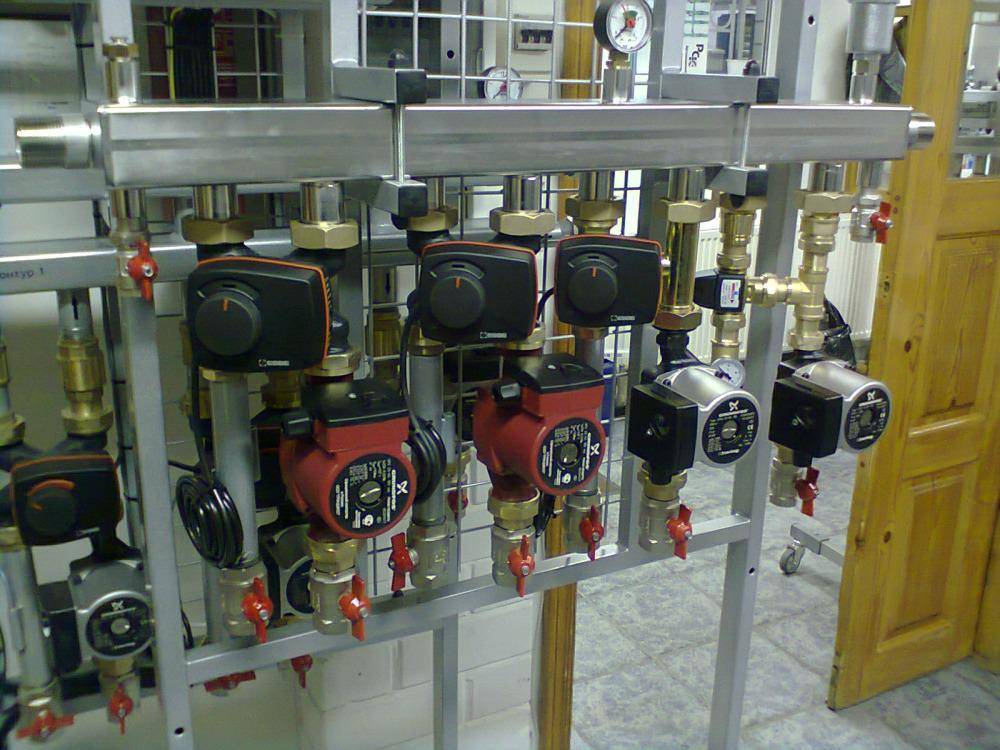

Пример системы отопления с гидрострелкой

Правильный выбор по параметрам

Для успешного обустройства системы отопления недостаточно знать, что собой представляет гидравлическая стрелка, принцип работы и режимы ее функционирования – необходимо уметь правильно подобрать устройство по основным параметрам. Это прежде всего диаметр и длина.

Видео о гидравлическом разделителе и его назначении:

Расчет проводится следующими несколькими способами:

Предельная скорость потока теплоносителя.

Высчитывается по формуле:

Д = 3*д*√Мп/Вд

Д-диаметра гидрострелки, д – диаметра патрубка, Мп – максимальный поток для котла, Вд – предельная скорость (0,2 м/с).

Например:

7*3*√8/02 = 21*√40 = 21*6,32 = 132,8 см – 133 см – диаметр гидрострелки.

Диаметр патрубка – 7 см, расход котла 8 куб/час.

Наивысшей мощности котла.

Расчет ведется по аналогичной формуле:

Д = 3*д*√Мк/(Вд * Траз)

Однако в ней появляются некоторая замена параметров:

Мк – максимальная мощность котла, для примера 60 кВт,

Траз – разница нагрева теплоносителя в подающем и обратном потоках, для примера 15 град.

Например:

21*√60/(02 * 15) = 21*4,4 = 94 см.

Протяженности корпуса самой гидрострелки. Длина устройства зависит от величины диаметра и расположения патрубков. Ниже приведена схема расчета характеристики. В первом варианте она будет равна 12-ти диаметрам, во втором 13-ти.

Схема расчета длины гидрострелки по расположению патрубковИсточник stroychik.ru

Особенности подключения

Знание того, что такое гидрострелка в системе отопления, позволяет грамотно подобрать ее по параметрам и правильно выполнить ее подключение. Установка прибора осуществляется по общим правилам сантехнического монтажа. Устройство прежде всего должно быть правильно подобрано по основным параметрам – пропускной способности, количеству патрубков, габаритам.

Также необходимо помнить, что такое гидрострелка – принцип работы этого устройства основан на принудительной циркуляции. В системе должно функционировать как минимум два насоса. Один из них обеспечивает работу теплообменного контура котла, другой – систему потребителей. Если это условие не будет соблюдено, прибор окажется не просто бесполезным, но даже вредным и станет выполнять роль помехи движению теплоносителя.

Видеоролик о принципе действия гидрострелки:

Коротко о главном

Гидравлический разделитель для отопления – металлическая закрытая емкость с патрубками, монтируемая перед котлом. Предназначается для оптимального распределения теплоносителя между потребителями, а также регуляции уровня нагрева между прямым и обратным потоками в отопительных системах с принудительной циркуляцией и как минимум 2-мя насосами. Необходимость установки устройства возникает при одновременном наличии следующих потребителей:

  • Отдельных радиаторных линиях.
  • Системе водяных теплых полов.
  • Бойлера, работающего на котле отопления.
  • Теплой водяной вентиляции.

Также устройство нужно для сглаживания воздействия перепадов температуры на чугунный теплообменник. При этом гидрострелка может функционировать в трех режимах – в равновесии, при недостаточной мощности отопительного контура и его превосходстве над потребителем. Наиболее оптимальной является последний вариант. Перед установкой устройство требуется рассчитать по пропускной силе, диаметру и протяженности в зависимости от диаметра и расположения подсоединенных патрубков.

Что такое гидрострелка для отопления?

В сложных разветвленных отопительных системах даже насосы завышенной мощности не смогут соответствовать разным параметрам и условиям работы системы. Это негативно скажется на функционировании котла и сроке службы дорогостоящего оборудования. Помимо этого, каждый из подключенных контуров имеет свой собственный напор и производительность. Это приводит к тому, что одновременно слаженно вся система работать не может.

Даже если каждый контур снабдить своим собственным циркуляционным насосом, который будет отвечать параметрам заданной магистрали, то проблема только усугубится. Вся система станет разбалансированной, потому что параметры каждого контура будут существенно различаться.

Чтобы решить проблему, котел должен выдавать необходимый объем теплоносителя, а каждый контур должен забирать из коллектора ровно столько, сколько нужно. В данном случае коллектор выполняет функции разделителя гидросистем. Именно для того, чтобы выделить из общего контура «малый котловой» поток и нужен гидроразделитель. Второе его название гидравлическая стрелка (ГС) или гидрострелка.

Такое название прибор получил за то, что он так же, как и железнодорожная стрелка, может разделять потоки теплоносителя и направлять их в нужный контур. Это прямоугольный или круглый резервуар с заглушками с торцов. Он подключается к котлу и коллектору и имеет несколько врезанных патрубков.

Принцип работы гидравлического разделителя

Поток теплоносителя проходит гидравлический разделитель для отопления со скоростью 0,1-0,2 метра в секунду, а насос котла разгоняет воду до 0,7-0,9 метров. Скорость водяного потока гасится за счет изменения направления движения и объема проходящей жидкости. При этом теплопотери в системе будут минимальные.

Принцип работы гидравлической стрелки заключается в том, что ламинарное движение водяного потока практически не вызывает гидравлического сопротивления внутри корпуса. Это способствует сохранению скорости потока и уменьшению теплопотерь. Такая буферная зона разделяет потребительскую цепь и котел. Это способствует автономной работе каждого насоса без нарушения гидравлического равновесия.

Режимы работы

Гидравлическая стрелка для систем отопления имеет 3 режима работы:

  1. В первом режиме гидроразделитель в системе отопления создает условия равновесия. То есть расход контура котла не отличается от общего расхода всех контуров, которые подключены к гидрострелке и коллектору. При этом теплоноситель не задерживается в приборе и движется через него по горизонтали. Температура теплового носителя на патрубках подачи и отведения одинаковая. Это довольно редкий режим работы, при котором гидрострелка не влияет на работу системы.
  2. Иногда встречается ситуация, когда расход на всех контурах превышает производительность котла. Такое бывает при максимальном расходе жидкости всеми контурами сразу. То есть спрос на тепловой носитель превысил возможности котлового контура. Это не приведет к остановке или разбалансировке системы, потому что в гидрострелке сформируется вертикальный восходящий поток, который обеспечит подмес горячего теплоносителя из малого контура.
  3. В третьем режиме термострелка на отопление работает чаще всего. При этом расход нагретой жидкости в малом контуре выше, чем суммарный расход на коллекторе. То есть спрос во всех контурах ниже, чем предложение. Это также не приведет к разбалансировке системы, потому что в приборе образуется вертикальный нисходящий поток, который обеспечит сброс избыточного объема жидкости в обратку.

Дополнительные возможности гидрострелки

Описанный выше принцип работы гидравлического разделителя в системе отопления позволяет прибору реализовать и другие возможности:

После попадания в корпус разделителя скорость потока снижается, это приводит к оседанию нерастворимых примесей, которые содержатся в теплоносителе. Для слива скопившегося осадка в нижней части гидрострелки устанавливают кран. Благодаря снижению скорости потолка из жидкости выделяются пузырьки газа, которые выводятся из прибора через автоматический воздухоотводчик, установленный в верхней части. По сути, он выполняет функции дополнительного сепаратора в системе

Особенно важно удалять газ на выходе из котла, ведь при нагревании жидкости до высоких температур газообразование повышается. Гидроразделитель очень важен в системах с чугунными котлами

Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя.

Почему следует применять гидравлическую стрелку?

В системах отопления, где имеется два и более отопительных контура (радиаторы, водяной теплый плинтус, теплый пол, ГВС), как правило, контуры соединены между собой общим коллектором. При этом, наличие общего коллектора может привести к следующим проблемам:

Циркуляционные насосы каждого из контуров оказывают влияние друг на друга (особенно если насосы различаются по мощности). Для преодоления воздействия более мощного насоса, маломощный насос должен работать на пределе своих возможностей, потребляя больше электричества, чем это требуется в «обычных» условиях. При этом, работая на пределе своих возможностей, насосы раньше выходят из строя. К тому же, в таких условиях насос не всегда может обеспечить требуемую производительность;

Гидрострелка для отопления зачем она нужна?

  • Даже если циркуляционный насос одного из котуров был выключен, его радиаторы все равно будут нагреваться (под воздействием остальных насосов, циркуляция теплоносителя в отключенном контуре будет сохраняться);
  • Трудности при расчете мощности насосов как для котла, так и для отопительных контуров. Мощность насоса котла должна подбираться с учетом суммарной мощности насосов потребителей тепла.

Все вышеперечисленные проблемы может решить гидравлическая стрелка.

Примечание! В гидравлическом разделителе скорость движения теплоносителя резко снижается (примерно в 9 раз), это происходит из-за того, что при входе в разделитель, диаметр потока увеличивается в несколько раз (как правило, в 3 раза). Благодаря этому, исключаются перепады давления в системе.

Виды разделителей

Классификация разделителей:

  1. В зависимости от объема:
    • большие – 200-300 л.;
    • средние – от 20 до 150 л.;
    • маленькие – меньше 20 л.
  2. В зависимости от числа контуров:
    • двухконтурный;
    • многоконтурные.
  3. В зависимости от формы сечения:
    • круглые;
    • квадратные.
  4. В зависимости от расположения:
    • горизонтальные;
    • под углом;
    • вертикальные.
  5. В зависимости от положения патрубков:
    • параллельные (на одной оси);
    • чередующиеся (на разных осях).

Другие формы гидравлических разделителей

Рассмотренные разделители отопительной системы являются классическими, и они наиболее часто монтируются в системах. Но гидравлики утверждают, что и ниже приведенные разделители имеют право на существования.

Когда и при каких условиях нужно ставить гидрострелку?

Граница необходимости включения в систему отопления, в котельную такого устройства, как гидрострелка, рассматривается индивидуально и зависит от ряда условий – мощности насосов, их взаимодействия, общая мощность системы, наличие дополнительных котлов, использующихся в связке в основным.ф

Профессиональные инженеры рекомендуют включать гидрострелку в систему отопления тогда, когда количество котлов больше одного и количество насосов больше трех. В противном случае необходимости в ней нет. Повредить она не повредит, но и пользы от усложнения всей конструкции не будет.

Таким образом данное устройство подходит только для большой разветвленной системы, например, в многоквартирных домах или крупных дачах с большим количеством пристроек, в противном случае. Особенно когда насоса всего один или два, это является просто пустой тратой денег и нерациональным использованием средств.

Что такое гидрострелка в системе отопления

Гидрострелка (гидравлический разделитель, гидравлическая стрелка) – часть отопительной системы, с помощью которой проводят стыковку отопительных контуров. Она обеспечивает наименьший перепад давления между ними, что делает возможным отключение одного без потери давления в остальных. Иначе говоря, гидрострелка для отопительной системы убирает влияние насосов потребителей тепла на циркуляционные насосы источника тепла и в обратном порядке.

К тому же, гидрострелка применяется для гидродинамической балансировки теплоснабжения. Этот незатейливый прибор играет важную роль во всей отопительной системе жилья. Гидравлический разделитель препятствует образованию теплового удара в чугунных теплообменниках и котлах.

Некоторые изготовители котлов включают в документ о техническом обслуживании пункт о монтаже гидрострелки для отопления. Без ее использования покупатель лишается гарантии на прибор (к примеру, на газовый котел напольного типа).

Гидрострелку для систем отопления балансируют гидродинамические параметры системы. Таким образом, стопроцентно исключается взаимное влияние различных тепловых контуров друг на друга, что приводит их к работе без сбоев и сохранению заданных параметров и режимов.

Помимо вышеописанных возможностей гидрострелка для отопительных систем также может производить очистку теплоносителя от примесей, например, от песка или ржавчины (для этого необходимо верно рассчитать параметры). Кроме того, гидравлический разделитель удаляет из него и воздух, а это, в свою очередь, продлевает срок службы металлических деталей, так как замедляется их окисление. Увеличение срока эксплуатации запорной арматуры, насосов, датчиков, радиаторов и теплообменника напрямую влияет на надежность и долговечность всей системы отопления.

Гидравлическая стрелка выполняет следующие функции:

  1. Функция поддержки гидробаланса в системе отопления. Исключение влияния одного контура на гидравлические характеристики остальных при включении и отключении.

  2. Функция сохранения чугунных теплообменников котлов. Эксплуатация гидрострелки для систем отопления оберегает теплообменники от резких скачков температуры, которые могут быть при первом запуске котла либо при ремонтных работах, когда отключают циркуляционный насос. Общеизвестно, что такие перепады негативно сказываются на чугунных аппаратах.

  3. Функция воздухоотводчика. Гидрострелка также нужна для выведения воздуха из отопительной системы. Для этих целей на ней монтируется патрубок в верхней ее части, предназначенный для монтажа автоматического воздухоотводчика.

  4. Функция заполнения и спуска теплоносителя. Подавляющая часть гидрострелок как промышленного, так и самостоятельного изготовления оборудованы сливными кранами, с помощью которых производится наполнение или слив теплоносителя из системы отопления.

  5. Функция очистки отопительной системы. В гидрострелке теплоноситель движется с пониженной скоростью. Таким образом, эта установка собирает разного рода грязь: накипь, ржавчину, песок, окалину, и так далее. Эти твердые фракции скапливаются в нижней ее части, что позволяет провести их удаление через сливной кран. Существуют модели гидрострелок, которые комплектуются магнитными уловителями для сбора металлического мусора.

Читайте материал по теме: Подмотка для труб: правила выбора и использования

Для чего нужна гидрострелка в системе отопления частного дома

На вопрос: «Зачем нужна гидрострелка в системе отопления?» можно ответить следующее. Главной целью установки этого аппарата в отопительную систему является разделение потоков жидкости внутри него, а также защита котлов и связанного с ними оборудования. Ниже приведем основные ситуации, в которых может понадобиться установка гидрострелки

в отопительной системе:

  1. Обычно гидрострелку устанавливают в помещениях площадью более 200 м2.
  2. В случае если необходимо создать более двух контуров в системе отопления с разным расходом теплоносителя. К примеру, пристыкованный элемент потребляет больше вещества, передающего тепловую энергию, чем тот, который идет от котла. В этой ситуации нужно либо увеличить мощность и циркуляцию в основном контуре, что будет экономически нецелесообразно, так как увеличит нагрузку на оборудование, либо установить гидрострелку для регулирования потока.
  3. В тех схемах отопления, в состав которых включены теплые полы, бойлеры и несколько контуров, гидрострелка уберет всякое негативное воздействие данных элементов друг на друга. Можно свободно отключать и подключать любую часть конструкции, не опасаясь нарушения баланса всей системы.
  4. В случае если от одного котла отходят несколько контуров, каждый из которых имеет циркуляционный насос. При таких обстоятельствах гидрострелка не допустит противодействия этих составляющих. Приборы будут работать мягко, равномерно распределяя теплоноситель, которого будет достаточно для каждого элемента.
  5. Гидрострелка незаменима при объединении нескольких котлов в одну систему отопления.
  6. В ситуации, когда необходимо оставить всю систему в рабочем состоянии, за исключением одного контура. Гидрострелка дает такую возможность и, следовательно, повышает ремонтопригодность всей системы отопления.
  7. В случае, когда оборудование подвергается перепадам температуры. При воздействии холодной жидкости на имеющий более высокую температуру прибор, последний может треснуть и выйти из строя. Наибольшую чувствительность к такому воздействию показывают чугунные батареи, теплообменники и так далее. Такая ситуация может случиться при аварийном отключении, запуске системы отопления, во время ремонтных работ. Гидрострелка не допустит возникновения теплового удара и сбережет важные части всей отопительной системы.

Помимо вышеперечисленных основных функций гидрострелки, она также имеет возможность очищать систему отопления от продуктов распада – окалины, грязи, ржавчины, песка и т.п. Для этого гидравлический разделитель оснащен краном в нижней своей части. Кроме того, гидрострелка может выполнять функцию воздухоотводчика, благодаря специальному клапану в верхней своей части. Следовательно, эти возможности гидрострелки напрямую влияют положительным образом на надежность и безопасность всей системы отопления.

Читайте материал по теме: Радиаторы отопления оптом с доставкой и гарантией качества

Схема работы

Гидроразделить функционирует по следующей схеме:

  1. Поток воды от котла попадает в гидрострелку, где меняет свое направления и снижает скорость.
  2. В результате изменений выделяется воздух, который постепенно накапливается вверху корпуса. Воздух периодически отводится.
  3. Затем поток направляется согласно одной из вышеописанных схем, по контуру потребителя.
  4. Охлажденная вода возвращается в гидрострелку и проходит сквозь разделительные перегородки, где очищается от шлама.
  5. Шлам накапливается снизу корпуса и периодически отводится.
  6. Очищенная вода обратно попадает в котел.

Обвязка двух котлов, работающих в каскаде

Схемы самостоятельного изготовления гидрострелки

При сборке гидрострелки своими руками, главное – верно произвести расчеты и обладать навыками работы со сварным аппаратом.

Прежде всего, необходимо найти оптимальные размеры гидроразделителя:

  • внутренний диаметр: разделить сумму всех мощностей нагревательных котлов в кВт на температурную разницу подачи и обратки, извлечь из полученного параметра квадратный корень, а затем умножить последнее значение на 49;
  • высота: умножить внутренний диаметр на шесть.
  • промежутки между патрубками: умножить внутренний диаметр на два.

Основываясь на полученных параметрах нужно составить чертеж или использовать одну из представленных ресурсом «Сантехник Портал» схем будущего гидрораспределителя. После этого нужно подготовить стальную трубку круглого или квадратного сечения, которая соответствует вычисленным показателям, и вварить в нее требуемое число патрубков с резьбовыми соединениями.

Вопреки простоте прибора, характеристики гидрострелки все равно должны соответствовать конкретным условиям. Также при самостоятельной сборке нужно понимать, от чего отталкиваться.

Классическая сборка типичной гидравлической стрелки основывается на «правиле трех диаметров». То есть диаметр патрубков — втрое меньше диаметра главного цилиндра разделителя. Патрубки находятся диаметрально противоположно, а их расположение по высоте тоже привязано к основному диаметру.

Классическая схема гидравлического разделителя:

Применяется также некоторое изменение положения патрубков – своеобразной «лесенкой». Данная модификация ориентирована главным образом на более результативное выведение газа и нерастворимых взвесей. При циркуляции по трубе подачи незначительное изменение направленности потока жидкости зигзагообразно вниз содействует наиболее лучшему устранению пузырьков газа.

На обратном потоке, наоборот, ступенька вверх, и это упрощает выведение твердого осадка. Кроме этого, данное размещение содействует оптимальному смешению потоков. Соотношения пропорций выбраны таким образом, чтобы создать условия скорости вертикального потока в диапазоне от 0,1 до 0,2 метров в секунду.

Превышать данный предел – запрещено. Чем меньше быстрота вертикального потока, тем эффективнее будет отделение воздуха и шлама. Чем медленнее движение, тем качественнее совершается смешение потоков с разной температурой. В результате по высоте устройства формируется температурный градиент.

Схема гидрострелки со ступенчатым расположением патрубков:

Если система обогрева содержит контуры с различными температурными режимами, то стоит использовать гидрораспределитель, выполняющий функции коллектора, причем на разных парах патрубков будет свое температурное давление. Это существенно сократит нагрузку на термостатические приспособления, сделает более управляемой всю систему, эффективной и экономной.

Чем ближе пара патрубков к середине, тем меньше напор температуры в трубке подачи, и тем меньше разница температур в подаче и обратке. К примеру, для батарей наилучший режим — 75 градусов в подаче с разницей Δt = 20 ºС, а для системы теплого пола хватает 40÷45 с Δt = 5 ºС.

Схема гидравлического разделителя с тремя выходами на контуры отопления:

Горизонтальное размещение. В подобных вариациях, разумеется, уже не идет речи об удалении осадка и воздуха. Размещение штуцеров значительно различается — для эффективного перемещения жидкости нередко используются схемы даже во встречным направлением потоков «малого» и отопительного контура.

Такую гидравлическую стрелку делают для того, чтобы, к примеру, более компактно разместить оборудование в котельном помещении, поскольку встречное направление потоков позволяет немного сократить диаметр трубок. Однако при этом конструкция должна соответствовать некоторым требованиям:

  • между патрубками одного контура должно сохраняться промежуток не менее 4d;
  • если входные патрубки обладают диаметром меньше 50 мм, то дистанция между ними не должна быть менее 200 мм.

Варианты схем гидравлического разделителя горизонтального расположения:

Встречаются также совершенно «диковинные» конструкции. К примеру, один умелец смог соорудить гидрострелку из двух секций обычного чугунного радиатора. С гидравлическим разделением данное приспособление справляется без проблем. Однако такой способ требует очень надежной термоизоляции прибора, иначе благодаря ему, возникнут абсолютно непроизводительные потери тепла.
