Как изготовить газовую горелку своими руками?

Сегодня производители предлагают огромный ассортимент газовых горелок, способный удовлетворить практически любого пользователя. Но, бывают случаи, когда самодельный инструмент занимает достойное место в домашней мастерской.

Изготовление газовой горелки своими руками вполне осуществимо в домашних условиях. Если по тем или иным причинам вы не можете купить, сделать горелку, можно взять в аренду/, в прокат.

Что для этого потребуется:

  • Газовый жиклёр с диаметром проходной части сопла 0,8 мм. Проще всего подобрать от отслужившего свой срок автомобильного карбюратора. Комплектом дополнительных жиклёров зачастую комплектуются домашние газовые плиты.
  • Газовая магистраль – медная или латунная трубка длиной в 70 – 80 см. Диаметр и толщина стенок подбираются такими, чтобы можно было с одного края нарезать внутреннюю резьбу для закрепления жиклёра.
  • Деревянная или пластиковая рукоятка. Широкий выбор вариантов. Должно быть красиво и удобно.
  • Стакан – является корпусом горелки и ограждает зону горения. Можно подобрать кусок тонкостенной металлической трубы длиной в 100 – 140 мм, внутренним диаметром 25 – 40 мм. Можно изготовить из листового металла толщиной в 0,8 – 1 мм. Края соединить сваркой или с помощью заклёпок. Материал для изготовления – мягкое железо, медь, латунь.
  • Регулирующий вентиль. Пожалуй, наиболее сложный вопрос в конструкции. Должен легко перекрывать газ, быть удобным в пользовании. Можно поискать среди водопроводной арматуры, можно подобрать с отслужившей свой срок домашней газовой плиты.
  • Газовый баллон, редуктор, гибкий шланг. Не стоит ничего изобретать, взять готовое. Эти элементы напрямую затрагивают вопросы безопасной эксплуатации.

Сборку производим в такой последовательности:

  1. В трубке газовой магистрали с одной стороны нарезаем внутреннюю резьбу и вкручиваем жиклёр.
  2. К этой же стороне трубки снаружи прикрепляем стакан. Используем три распорки из подручного материала.
  3. В рукоятке просверливаем отверстие, вставляем в него другой конец газовой магистрали и фиксируем при помощи клея.
  4. Выход регулирующего крана соединяем с концом магистрали, выступающим с задней части рукоятки.
  5. Вход регулирующего крана подключаем к гибкому шлангу, фиксируем хомутом.
  6. Соединяем второй конец гибкого шланга, редуктор, газовый баллон.
  7. Подаём газ, ожидаем пока газ вытеснит воздух, находящийся в шланге.
  8. Поджигаем, регулируем необходимую длину пламени.

При изготовлении горелки своими руками необходимо помнить, что газовая горелка – инструмент повышенной опасности. Тщательно обдумывайте каждую операцию. Необходимо исключить возможность утечки газа при работе самодельной горелки.

Как сделать своими руками?

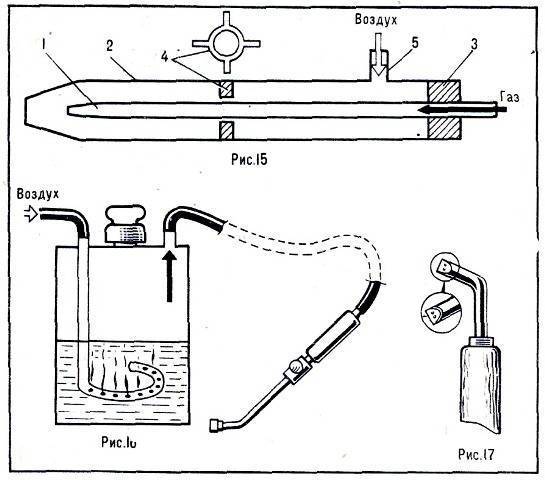

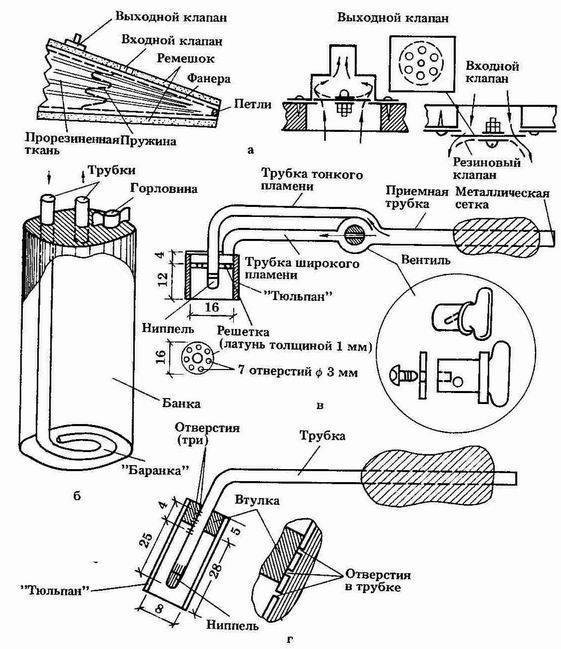

Бензиновые горелки можно не только купить, но и сделать своими руками. Подобная модель обычно состоит из компрессора от холодильника, ацетиленового бачка, резака и элементов из меди. На сегодняшний день существует множество способов сборки подобного аппарата своими руками. Одним из наиболее простых является использование консервных банок, ваты, топлива и шурупов.

Газовая горелка своими руками на пропане: пошаговые инструкции по сборке самодельных горелокГазовая горелка своими руками на пропане: пошаговые инструкции по сборке самодельных горелок

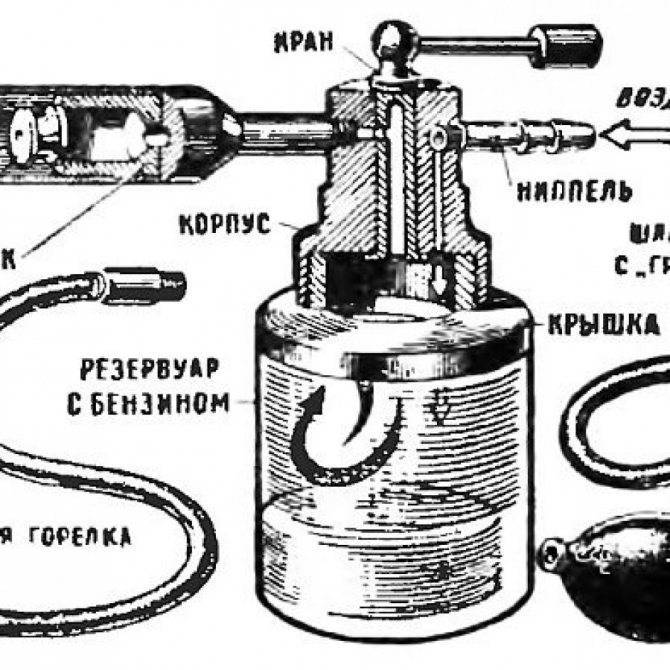

Приведем последовательность изготовления бензиновой горелки.

  1. Прежде всего нужно тщательно помыть банки и почистить их от загрязнений. Теперь берем обычную банку из-под напитка и отрезаем ее верхнюю часть, оставив только треть нижней. Проделываем четыре отверстия при помощи шурупа.
  2. У второй банки тоже избавляемся от верха и устанавливаем ее дном вверх. Посередине кладем вату, а сверху закрываем первой банкой.
  3. Через созданное отверстие на верхней банке намачивается вата бензином, и факел начинает гореть.

Газовая горелка своими руками на пропане: пошаговые инструкции по сборке самодельных горелокГазовая горелка своими руками на пропане: пошаговые инструкции по сборке самодельных горелок

Таким образом, бензиновая горелка, даже самодельная, обладает огромным количеством преимуществ, среди которых стоит отметить мобильность, мощность и экономичность

В процессе использования в обязательном порядке необходимо уделить внимание технике безопасности. В процессе выбора нужно обращать внимание на наличие сопла, на то, как работает аппарат, а также изучить чертеж, чтобы понять, как разжечь или зажечь горелку. Кроме того, при желании бензино-воздушную и ацетиленовую мини-горелку можно собрать своими руками

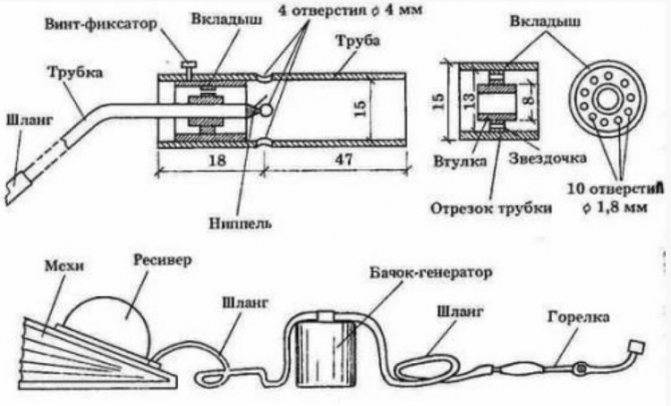

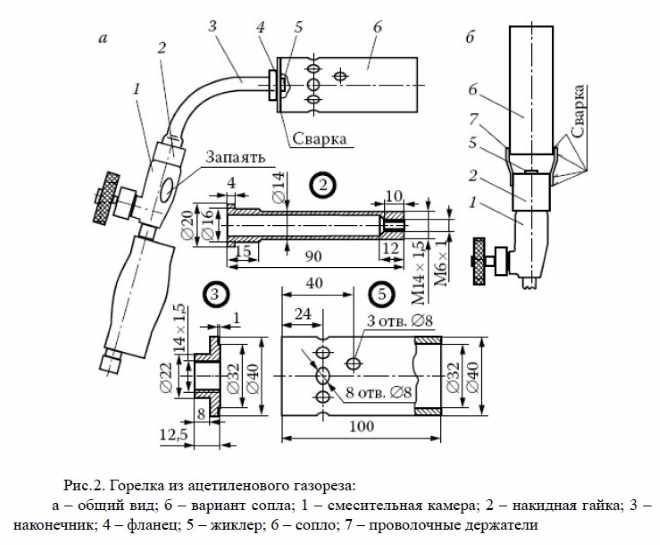

Кроме того, при желании бензино-воздушную и ацетиленовую мини-горелку можно собрать своими руками.

Подробнее о бензиновых горелках смотрите в видео ниже.

Изготовление газовой горелки

Приступая к самостоятельному изготовлению устройства, необходимо приготовить инструменты для работы и подобрать требуемый материал. Прежде всего, выбирают материал для ручки. Жёстких требований не существует, поэтому каждый может использовать свою фантазию и возможности. Основными требованиями к ручке являются: её удобство в эксплуатации, чтобы она не перегревалась во время работы. Опыт показывает, что целесообразно использовать готовую рукоятку. Например, ручка от какого-нибудь, вышедшего из строя паяльника, кипятильника или другого бытового прибора.

Для изготовления подводящей трубки используется сталь. Выбирают стальную трубку диаметром не более 1см и толщиной стенки 2,5 мм. Изготовленную рубку вставляют в подготовленную ручку. Там её необходимо надёжно закрепить. Способ крепления выбирается в соответствии со своими возможностями.

После этого рассекатель надёжно закрепляют в корпусе. Следует предусмотреть небольшой зазор для внутреннего фланца. Рекомендуемый зазор должен составлять примерно 5мм. Такой зазор обеспечит необходимое замедление скорости потока газа, который поступает к запальнику. Замедление позволит надёжнее зажигать горелку.

Рекомендуем: ИБП для котла — разбираемся в нюансах выбора источника бесперебойного питания для газового котла отопления

Форсунку изготавливают из металлического прута. Она обеспечит подачу газа к области горения. Её изготавливают следующим образом. Сверлом диаметром в 2мм аккуратно делают глухое отверстие в корпусе форсунки. Затем сверлят отверстие сверлом 4мм. Оно необходимо для создания перемычки. Их аккуратно заклёпывают и шлифуют.

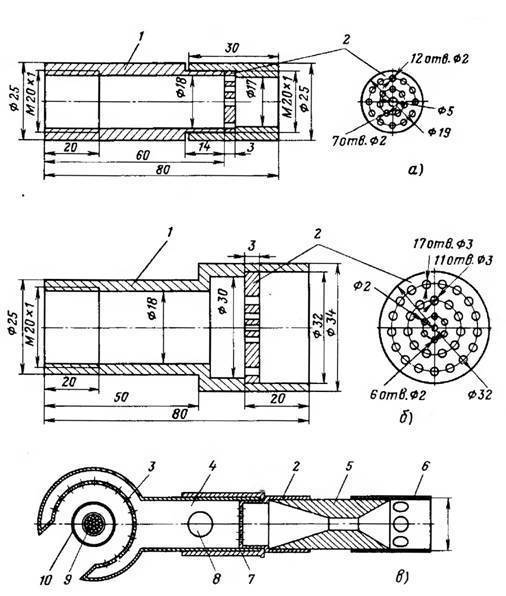

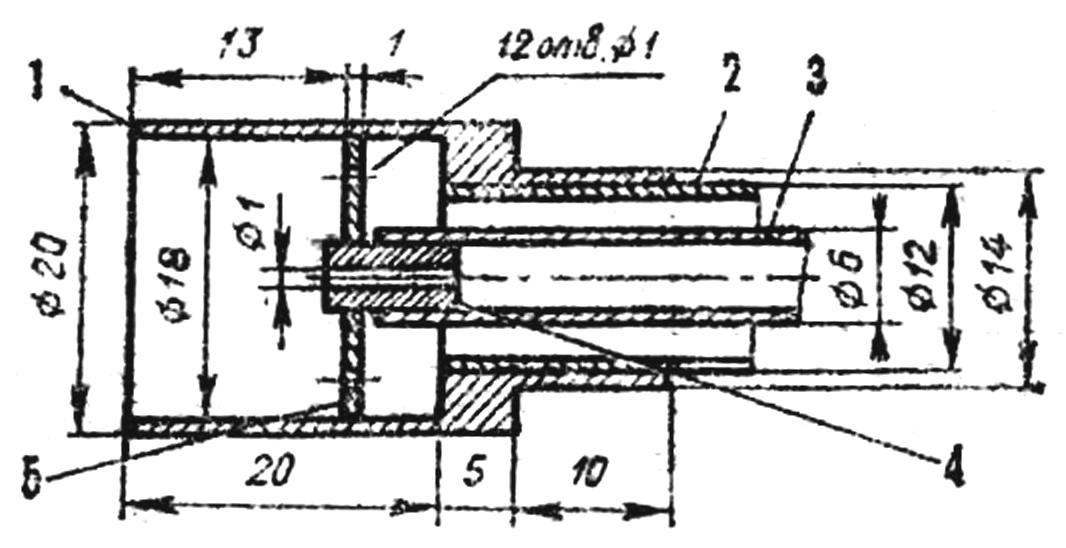

Чертеж газовой горелки

Конец изготовленной трубки соединяют с выходным отверстием редуктора. Для соединения применяют гибкий шланг. Материал подбирают из перечня разрешённых материалов для бытовых газовых систем. Это может быть специальная резина или особый тканевый материал. Для обеспечения надёжности и пожарной безопасности целесообразней использовать сертифицированный материал. Шланг надевают на трубку и закрепляют его стандартным хомутом.

После завершения сборки всего аппарата, требуется выставить оптимальное давление в баллоне. Перед поджигом горелки следует тщательно проверить всю систему подачи газа, смешивания с воздухом на наличие возможных утечек. Если они проявились, их обязательно необходимо устранить. Только после всех проверок можно зажигать горелку. Горелка должна обеспечивать длину горящей струи до 50 мм.

Грамотно самостоятельно собранная горелка прослужит надёжным помощником в делах на длительный срок. Она будет тем средством, которое поможет решать многие бытовые задачи, не прибегая к применению дорогостоящего инструмента.

Особенности изготовления

Особенности конструкции в том, что она очень проста в эксплуатации, следов копоти и отталкивающих запахов в процессе применения газовой горелки нет. Этот прибор компактен и его использовать можно фактически везде. Основным компонентом горелки считается промвентиль. Можно приобрести новую деталь, однако, и бывшие в употреблении, но находящиеся в рабочем состоянии вполне подойдут. Процесс изготовления горелки своими руками начинается с рукоятки, затем делается корпус и форсунка.

Газовая горелка своими руками на пропане: пошаговые инструкции по сборке самодельных горелок

Чтобы получилась безопасная в эксплуатации и не тратящая топливо зря горелка, нужно взять за правило отказ от масштабирования и корректировок схем примера.

Справедливости ради стоит отметить, не все газовые приборы рассчитывают по законам газовой динамики. Но если изготовитель изменяет габариты деталей конструкции, то число Рейнольдса топлива (либо подсасываемого воздуха) выйдет за рамки, обозначаемые в оригинальном изделии. Горелка при такой «импровизации», если давать оптимистичный прогноз, станет коптить и будет «прожорливой», а то и вовсе будет опасной в эксплуатации.

Газовая горелка своими руками на пропане: пошаговые инструкции по сборке самодельных горелок

И еще одно важное замечание, касающееся особенностей изготовления горелок: повышать ее мощность выше 10 кВт нельзя. И вот почему

При КПД горелки 95% (что является прекрасным показателем для любительского изобретения), при мощности прибора 1 кВт на его саморазогрев уйдет 50 Вт. Обжечься о конструкцию теоретически можно, но взрывом она не чревата. А вот если горелку соорудить на 20 кВт, 1 кВт будет лишним. Пороговое проявление выражается тем, что горячо, либо вспыхивает конструкция. Потому те чертежи горелки, что ориентируются на 7-8 кВт, не стоит рассматривать.

Газовая горелка своими руками на пропане: пошаговые инструкции по сборке самодельных горелок

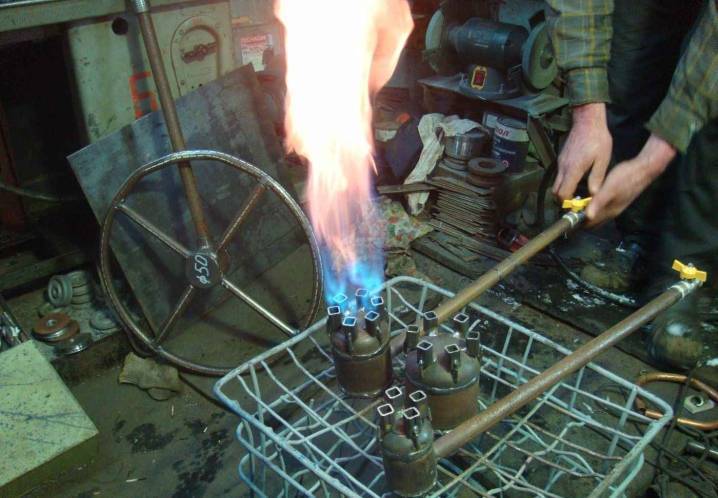

Сборка газовой горелки

В первую очередь нужно на одном конце медной трубки нарезать внутреннюю резьбу, используя метчик соответствующего диаметра. Медь – металл не очень твердый, так что провести эту операцию своими руками будет несложно. Также легко будет вкрутить жиклер.

Со стаканом все сложнее. Для этого придется одну сторону трубы разрезать на несколько продольных лепестков (6-8 штук), а затем согнуть их к центру. Получится конус, при этом сводить до конца лепестки не надо, необходимо оставить место для магистральной трубки, на которую стакан и надевается. После чего лепестки прижимаются к трубке, где запаиваются. Между лепестками остаются прорези, которые будут выполнять функции подачи воздуха внутрь форсунки. Длина лепестков приблизительно – одна треть от всей длины стакана.

Важно! Жиклер должен располагаться на расстоянии, равном длине лепестков. То есть, пламя из пропана и кислорода должно образовываться на уровне прорезей

Горелка газовая для кровельных работ, а точнее, ее передняя часть в виде форсунки готова. Остается собрать заднюю часть. Для этого понадобятся два сгона М25, изготовленных из трубы диаметром 25 мм с нарезанной резьбой. В одностороннем сгоне в месте, где не нарезана резьба, формируется конус, в который вставляется задняя часть магистральной трубки. Это можно сделать, нагрев сгон кислородным резаком, и обстучав его со всех сторон.

В него вкручивается регулирующий газовый вентиль. Второй сгон, он двухсторонний, вкручивается в вентиль с другой стороны. Обязательно накрутка производится на герметизирующий материал. К примеру, на фум-ленту. На задний торец второго сгона накручивается переходник от резьбового соединения на шланговый. Его изготавливать своими руками нет смысла, потому что продается он в любом строительном магазине и стоит очень дешево.

Теперь остается изготовить рукоятку и установить ее на приготовленном устройстве. Вариантов рукояток – огромное количество. Здесь главное – удобно держать весь самодельный прибор. К примеру, ее можно вырезать из деревянной доски толщиною 5 мм, можно купить ручку от топора и подогнать ее под размеры и форму. Крепить рукоятку лучше к сгонам, потому что во всей конструкции это самый прочный участок. Оптимально – это задний сгон, потому что регулирующий вентиль должен располагаться чуть впереди для удобства его использования.

Крепить деревяшку к металлической трубке можно по-разному.

  • Сделать выемку по всей ширине под размер диаметра трубы сгона, уложить в нее сгон и закрепить его двумя хомутами из металлической ленты.
  • Установить сгон сбоку рукоятки и также закрепить хомутами.

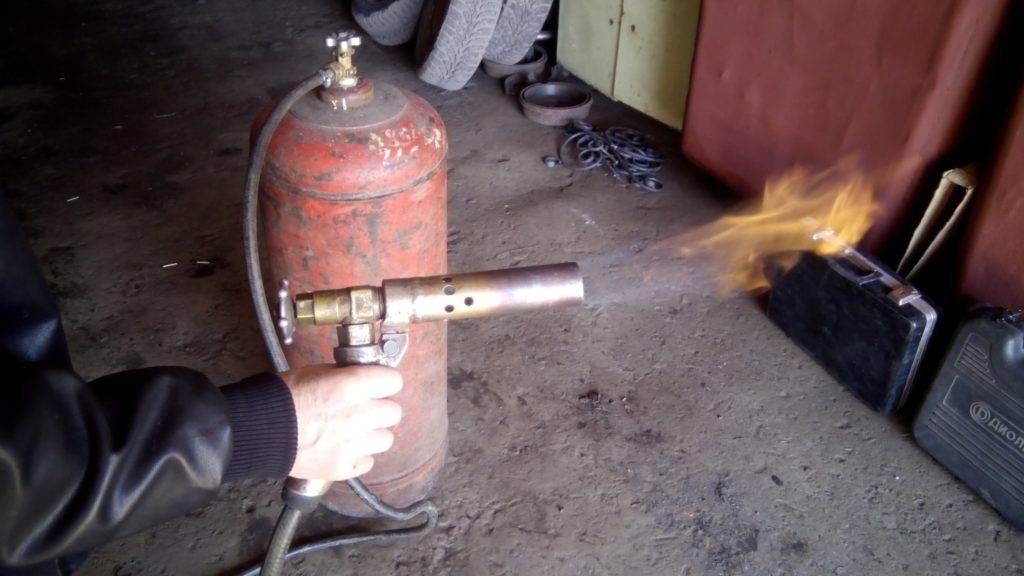

Итак, газовая горелка для кровельных работ своими руками изготовлена, можно подсоединять ее к газовому баллону и провести тестирование. Для этого шланг соединяется с баллоном через редуктор, где закрепляется хомутом. Второй его конец вдевается в переходник, где также закрепляется хомутом.

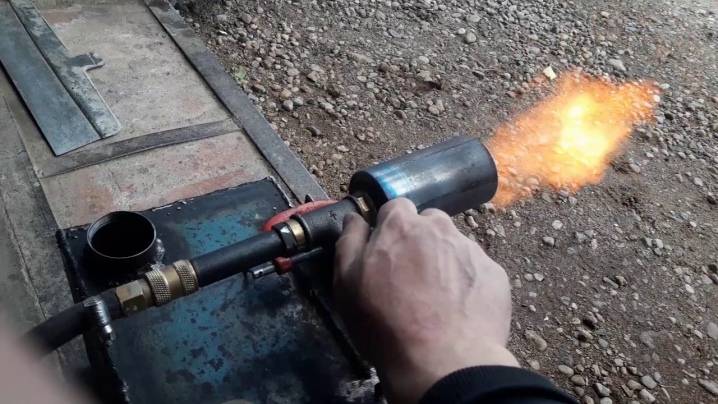

Открывается баллон, открывается подача пропана через газовый редуктор. И последним открывается регулирующий вентиль на форсунке. Газ должен пойти через жиклер с характерным звуком. Надо обязательно дождаться, чтобы воздух внутри приспособления полностью вышел. После чего газовый поток поджигается. Вентилем около рукоятки регулируется факел по длине и мощности.

Внимание! Самодельная газовая горелка для кровельных работ – устройство повышенной опасности. Поэтому ко всем производимым операциям надо подходить с особой тщательностью

Особенно это касается соединений всех элементов между собой. Должна быть соблюдена полная герметичность.

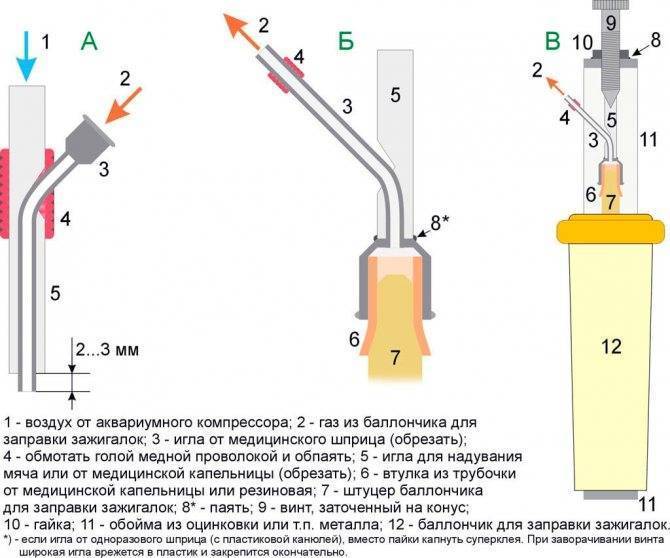

Изготовление мини-горелки

Газовая горелка своими руками на пропане: пошаговые инструкции по сборке самодельных горелокМиниатюрная горелка

Если вам нужно работать с мелкими деталями или платами, то такая большая горелка вам совсем не подойдет. В таком случае можно изготовить небольшую горелку из подручных средств, которая будет выдавать температуру до 1000ºC. Вам понадобятся:

  1. Обычная капельница – 2 шт.
  2. Игла для накачивания мячей.
  3. Игла для медицинского шприца.
  4. Паяльник.
  5. Напильник.
  6. Медная проволока.
  7. Плоскогубцы.
  8. Шлифовальный камень.
  9. Флюс для пайки.
  10. Термопистолет.

Газовая горелка своими руками на пропане: пошаговые инструкции по сборке самодельных горелокУстройство самодельной мини-горелки

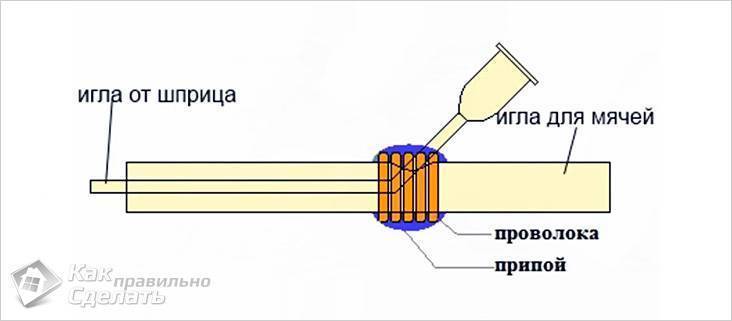

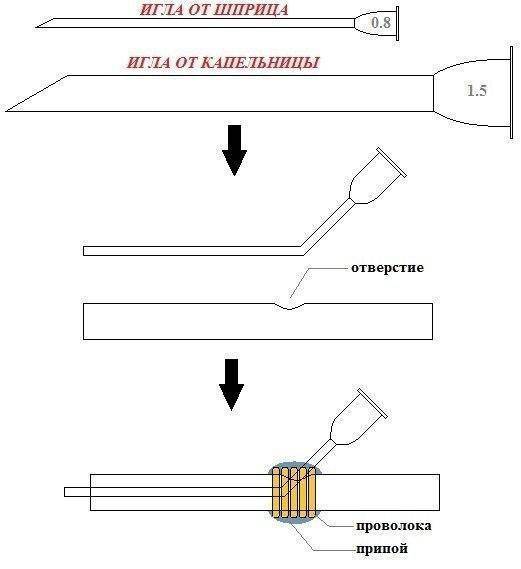

Вооружившись всеми инструментами, можно приступать к работе. Для удобства разделим процесс на такие этапы:

  1. Первым делом напильником нужно сделать пропил в игле для мяча. Он должен быть немного дальше середины. Бывают иглы, в которых такое отверстие уже есть, это еще лучше.
  2. Затем возьмите иглу от шприца и изогните ее примерно на 45˚ посередине.
  3. Так как на кончике игла срезана под углом, ее нужно сточить на шлифовальном камне так, чтобы образовался ровный, прямой срез.
  4. Вставьте в отверстие иглы для мяча тонкую иглу. Ее кончик должен выступать на 1–2 мм.
  5. Зафиксируйте иглу, обмотав место соединения тонкой медной проволокой.
  6. Фиксация иглы Смажьте проволоку флюсом и припаяйте место соединения, чтобы сделать все герметичным.

  7. Достаньте капельницы и подсоедините их к основаниям двух игл.
  8. Зажимы-регуляторы сдвиньте к иглам, они будут служить ручкой и регуляторами подачи воздуха и газа.
  9. Соедините их между собой термопистолетом.
  10. Вот и все, теперь остается только подключить источник газа (зажигалку или газовый баллончик) и баллон со сжатым воздухом.

Через толстую трубку будет проходить газ, а через тонкую (медицинскую) сжатый воздух. Изменять давление газа и сжатого воздуха можно благодаря регуляторам капельницы. Такая маленькая горелка будет полезна для использования в домашних условиях.

Газовая горелка – полезный инструмент в умелых руках. Для того чтобы иметь ее, необязательно идти в магазин и тратить деньги на покупку. Все можно сделать самостоятельно. Главное, подготовить все материалы и инструменты, а также исследовать технологию по изготовлению горелки. Перед тем как приступать к работе, рекомендуем ознакомиться с устройством инструмента и принципом его работы. Тогда вам будет гораздо легче выполнить все самостоятельно.

Рекомендации по изготовлению

Благодаря своей популярности и простоте горелка для котла на отработке изготавливается мастерами в разных вариациях, мы же возьмемся описать самую простую конструкцию, которая будет доступна для повтора в домашних условиях. Для начала нужно подобрать необходимые материалы, вот их перечень:

  • Стальной тройник с внутренними резьбами диаметром 50 мм – для корпуса.
  • Сгон с наружной резьбой диаметром 50 мм – для сопла. Длина его принимается по желанию, но не менее 100 мм – для сопла.
  • Колено из металла ДУ10 с наружными резьбами – для подключения топливной магистрали.
  • Трубка медная ДУ10 необходимой длины, но не менее 1 м – на топливную магистраль.
  • Металлический шар или полусфера, свободно входящая в тройник – для рабочей части.
  • Стальная трубка не менее ДУ10 – на подключение воздушного тракта.

Чтобы сделать горелку на отработке своими руками, надо произвести одну точную операцию – проделать отверстие по центру сферы. Диаметр отверстия – от 0.1 до 0.4 мм, идеальный вариант – 0.25 мм. Сделать его можно 2 способами: просверлить инструментом соответствующего диаметра либо установить готовый жиклер на 0.25 мм.

Проделать точно столь маленькое отверстие нелегко, тонкие сверла запросто ломаются. Инструкция, как это правильно сделать, показана ниже:

Другой способ выполнить калиброванное отверстие в сферической части автономной горелки – вставить туда жиклер требуемого диаметра. Для этого просверливается отверстие, чей диаметр чуть меньше наружного диаметра жиклера, и обрабатывается разверткой. Жиклер запрессовывается внутрь и полируется, как рассказано на видео:

Когда эта операция завершена, производим сборку горелки, опираясь на чертеж:

Сбоку сопла надо выполнить отверстие достаточно широкое, чтобы производить розжиг агрегата. Спираль нагрева горючего не нужна большая, достаточно 2—3 витков. Готовое изделие можно закрепить на монтажной пластине и встроить в любой котел, в том числе и самодельный. По окончании работы нужно присоединить воздушную и топливную магистрали, а потом организовать подачу масла и воздуха. Простейший способ топливоподачи – самотеком, для этого емкость с отработкой подвешивают к стене выше горелочного устройства и прокладывают от нее трубку.

Если же задействовать для перекачки масла насос, то впоследствии можно задействовать датчики контроля и блок управления, тогда у вас получится автоматическая горелка, которую эксплуатировать будет безопаснее. Подробная инструкция по подбору материалов и сборке устройства показана на видео:

Если все сделано правильно и диаметр воздушного отверстия составляет 0.25 мм, то расход топлива у горелки не должен превышать 1 л в час. Черной копоти при горении быть не должно, нужно добиться ровного горения факела. Настройка осуществляется перемещением сферы вперед–назад или изменением давления воздуха. С его нагнетанием справится любой компрессор, даже от холодильника, так как рабочее давление не бывает выше 4 Бар.

Рекомендации

Принцип работы устройства – вот что стоит понять перед изготовлением аппарата. Рассмотреть его можно на примере горелки для кровельных работ. Как работает горелка?

  1. Устройство присоединяется к редукторам кислородного и пропанового баллонов системой подающих шлангов.
  2. На баллоны ставятся редукторы, чтобы создать рабочее сварочное давление.
  3. Собирается схема по газу и кислороду, проверяется плотность соединений, закрепляются узлы, после чего можно открывать газ вентилями.
  4. Давление газа устанавливается до режимного значения, открывается вентиль.
  5. По шлангам топливо поступает к пропановому прибору.
  6. В инжекторе осуществляется процесс смешивания с образованием газовоздушной среды.
  7. Из устройства выходит рабочее пламя с термопоказателем выше 2000 градусов.

Газовая горелка своими руками на пропане: пошаговые инструкции по сборке самодельных горелок

Выполняя любые сварочные работы, следует средства индивидуальной защиты: перчатки и очки, специальную обувь. С пропановыми баллонами работать можно исключительно в хорошо проветренном помещении, а при минусовой температуре любые действия с горелкой исключены.

Чего делать категорически нельзя:

  • работать рядом с открытым огнем;
  • баллон держать в наклонном состоянии;
  • располагать под солнцем сосуды;
  • осуществлять работы без редуктора;
  • проводить разогревание редуктора над открытым огнем.

Газовая горелка своими руками на пропане: пошаговые инструкции по сборке самодельных горелок

Если четко ощущается запах газа, работы с горелкой следует прекратить, перекрыв вентиль на баллоне. Самодельные горелки, в зависимости от цели использования, могут быть разными: горелки с вентилем ВК-74, приборы, переделанные из ацетиленового газореза и газовые мини-горелки. Каждое устройство самодельного изготовления соорудить и реально, и выгодно, и полезно. Только изначально нужно определиться с видом конструкции и его параметрами. Газовую горелку используют и в частном хозяйстве, в коммерческих целях. В слесарном же деле горелкой раскаляют металлическую заготовку, которая в итоге выходит достаточно закаленной.

Газовая горелка своими руками на пропане: пошаговые инструкции по сборке самодельных горелок

Как сделать газовую горелку, смотрите далее.

Похожие материалы:

Изготовление газовой горелки

Приступая к самостоятельному изготовлению устройства, необходимо приготовить инструменты для работы и подобрать требуемый материал. Прежде всего, выбирают материал для ручки. Жёстких требований не существует, поэтому каждый может использовать свою фантазию и возможности. Основными требованиями к ручке являются: её удобство в эксплуатации, чтобы она не перегревалась во время работы. Опыт показывает, что целесообразно использовать готовую рукоятку. Например, ручка от какого-нибудь, вышедшего из строя паяльника, кипятильника или другого бытового прибора.

Для изготовления подводящей трубки используется сталь. Выбирают стальную трубку диаметром не более 1см и толщиной стенки 2,5 мм. Изготовленную рубку вставляют в подготовленную ручку. Там её необходимо надёжно закрепить. Способ крепления выбирается в соответствии со своими возможностями.

После этого рассекатель надёжно закрепляют в корпусе. Следует предусмотреть небольшой зазор для внутреннего фланца. Рекомендуемый зазор должен составлять примерно 5мм. Такой зазор обеспечит необходимое замедление скорости потока газа, который поступает к запальнику. Замедление позволит надёжнее зажигать горелку.

Рекомендуем: Как выбрать очиститель воздуха для квартиры: параметры устройств, ценовые категории и популярнфе фирмы

Форсунку изготавливают из металлического прута. Она обеспечит подачу газа к области горения. Её изготавливают следующим образом. Сверлом диаметром в 2мм аккуратно делают глухое отверстие в корпусе форсунки. Затем сверлят отверстие сверлом 4мм. Оно необходимо для создания перемычки. Их аккуратно заклёпывают и шлифуют.

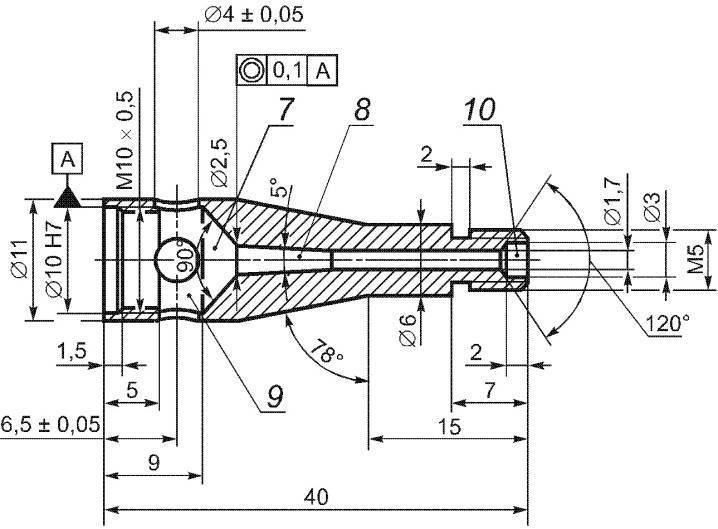

Чертеж газовой горелки

Конец изготовленной трубки соединяют с выходным отверстием редуктора. Для соединения применяют гибкий шланг. Материал подбирают из перечня разрешённых материалов для бытовых газовых систем. Это может быть специальная резина или особый тканевый материал. Для обеспечения надёжности и пожарной безопасности целесообразней использовать сертифицированный материал. Шланг надевают на трубку и закрепляют его стандартным хомутом.

После завершения сборки всего аппарата, требуется выставить оптимальное давление в баллоне. Перед поджигом горелки следует тщательно проверить всю систему подачи газа, смешивания с воздухом на наличие возможных утечек. Если они проявились, их обязательно необходимо устранить. Только после всех проверок можно зажигать горелку. Горелка должна обеспечивать длину горящей струи до 50 мм.

Грамотно самостоятельно собранная горелка прослужит надёжным помощником в делах на длительный срок. Она будет тем средством, которое поможет решать многие бытовые задачи, не прибегая к применению дорогостоящего инструмента.

Рекомендации

Принцип работы устройства – вот что стоит понять перед изготовлением аппарата. Рассмотреть его можно на примере горелки для кровельных работ. Как работает горелка?

  1. Устройство присоединяется к редукторам кислородного и пропанового баллонов системой подающих шлангов.
  2. На баллоны ставятся редукторы, чтобы создать рабочее сварочное давление.
  3. Собирается схема по газу и кислороду, проверяется плотность соединений, закрепляются узлы, после чего можно открывать газ вентилями.
  4. Давление газа устанавливается до режимного значения, открывается вентиль.
  5. По шлангам топливо поступает к пропановому прибору.
  6. В инжекторе осуществляется процесс смешивания с образованием газовоздушной среды.
  7. Из устройства выходит рабочее пламя с термопоказателем выше 2000 градусов.

Выполняя любые сварочные работы, следует средства индивидуальной защиты: перчатки и очки, специальную обувь. С пропановыми баллонами работать можно исключительно в хорошо проветренном помещении, а при минусовой температуре любые действия с горелкой исключены.

Чего делать категорически нельзя:

  • работать рядом с открытым огнем;
  • баллон держать в наклонном состоянии;
  • располагать под солнцем сосуды;
  • осуществлять работы без редуктора;
  • проводить разогревание редуктора над открытым огнем.

Если четко ощущается запах газа, работы с горелкой следует прекратить, перекрыв вентиль на баллоне. Самодельные горелки, в зависимости от цели использования, могут быть разными: горелки с вентилем ВК-74, приборы, переделанные из ацетиленового газореза и газовые мини-горелки. Каждое устройство самодельного изготовления соорудить и реально, и выгодно, и полезно. Только изначально нужно определиться с видом конструкции и его параметрами. Газовую горелку используют и в частном хозяйстве, в коммерческих целях. В слесарном же деле горелкой раскаляют металлическую заготовку, которая в итоге выходит достаточно закаленной.

Как сделать газовую горелку, смотрите далее.

Устройство горна

Классический производственный горн устроен следующим образом, см. рис справа:

Устройство кузнечного горна

  1. стол горна из огнеупорного материала;
  2. топливник (очаг) с колосниковой решеткой;
  3. воздушная камера;
  4. воздушный дренаж;
  5. подающий воздуховод;
  6. воздушный вентиль;
  7. камера (шатер) горна;
  8. окно для подачи длинномерных заготовок;
  9. зонт горна;
  10. дымоход (газоотвод);
  11. съемное горнило;
  12. закалочная ванна (бадья, лохань);
  13. газовоздушная камера.

Принцип действия горна

Чтобы самому сделать горн и успешно им пользоваться, разберемся, как работает горн, что в нем к чему и что в нем можно удешевить и упростить в условиях домашнего использования без ухудшения качества обработки металла. В основе работы горна лежит химическая реакция горения углерода 2C + O2 = 2CO2 + 188,1 ккал. По ее энерговыходу (94,05 ккал/моль, т.е. 12 г С, полностью сгорев, дадут 94,05 ккал тепла) видно, что углерод – весьма сильный восстановитель, т.е. жадно соединяется с кислородом.

Это свойство углерода с незапамятных времен используется в металлургии для выплавки железа и других металлов: их руды часто представляют собой соответствующие окислы или их производные соединения. Углерод бесцеремонно обирает себе кислород, и обездоленному металлу не остается ничего иного, кроме как выделиться в свободном виде.

В кузнечном горне восстановительная способность углерода также используется отчасти, как препятствующая окислению заготовки. Попросту, чтобы металл не сгорел. Но не менее здесь важна высокая теплотворная способность углерода: поддувая в массу топлива достаточно воздуха, чтобы углероду его хватило, можно сжечь его довольно быстро, а большое количество выделившегося тепла и температуру разовьет высокую.

Дутье в горн регулируют таким образом, чтобы кислорода топливу чуть-чуть не хватало, это полностью предотвратит окисление металла. Однако, если заготовку в горне передержать, то пойдет науглероживание: металл, особенно сталь, станет, как говорят, пересушенным – чрезмерно, непропорционально возрастанию твердости, хрупким. Пример совершенно пересушенного железа – чугун. В металлургии, чтобы получить из него конструкционную сталь, расплавленный чугун подвергают переделу: в конверторе или иным способом вводят в него кислород, отнимающий лишний углерод.

Технология изготовления пропановой горелки своими руками

Кроме ручки, все узлы пропановой горелки выполняют на токарном станке. Предпочтительный материал — латунь Иглу для регулировки выполняют из вязальной спицы. Уплотнительный сальник для резьбы, выполняется из фторопласта. Имея указанные материалы вполне реально сделать пропановую горелку.

Инструменты и материалы

Изготовление начинают с подбора инструментов и деталей для работы. Корпус выполняют в форме стального стакана, такая конструкция обеспечивает защиту от отрыва факела. К корпусу прикрепляют ручку, которая выполняется из любого материала с длиной в пределах от 70.0 до 80.0 см. В держателе устанавливают газовый шланг, что придает устройству жесткость. Длину факела регулируют 2-мя способами — редукторным и вентильным.

Стандартный пакет пропановой горелки:

  1. Металлический корпус.
  2. Редуктор, приобретают готовое устройство.
  3. Форсунка для создания газового факела.
  4. Регулятор для топливоподачи.
  5. Сопло (насадка) для выполнения различных задач.

Необходимые инструменты для выполнения горелки своими руками:

  1. Ножовка по металлу.
  2. Электродрель с набором сверл.
  3. Пассатижи, надфили, отвертки разной конфигурации.
  4. Набор ключей, плашек и метчиков.
  5. Тиски слесарные.

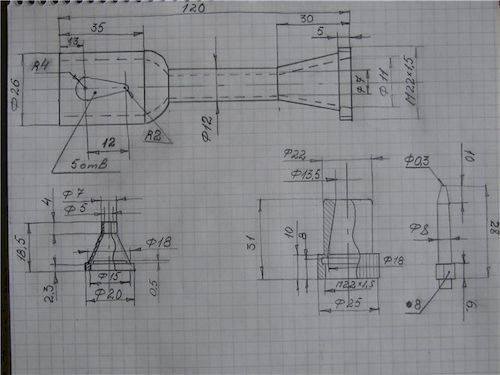

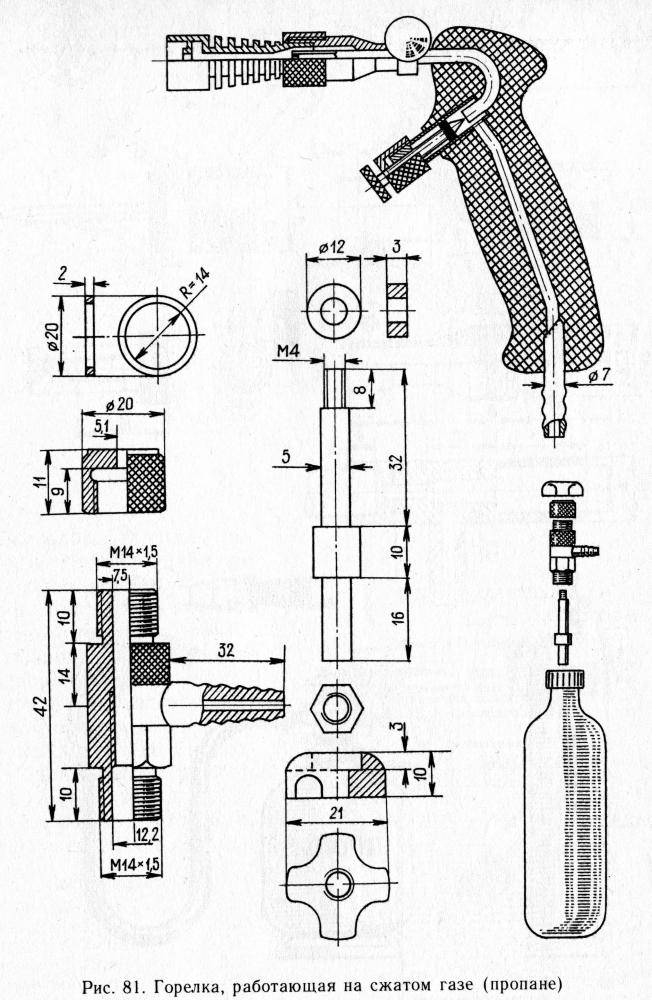

Чертежи

Большой выбор разных конструкций для пайки металлов позволяет найти подходящий вариант под задачи пользователя. Для этого совершенно не нужно обращаться в торговую сеть. Если у исполнителя есть все необходимые материалы и инструменты и он знаком с технологией изготовления, то пропановую горелку можно собрать собственными руками, сэкономив на сборке.

Газовая горелка своими руками на пропане: пошаговые инструкции по сборке самодельных горелокСхема газовой горелки

Имея подробный чертеж создать пропановую горелку не так уж и сложно.Найти проверенный чертеж можно в интернет или использовать простой вариант модели ВК-74. Для надёжной работы и обеспечения пожарной безопасности рекомендуется применять материал, разрешенный к применению в системах бытового газоснабжения.

Газовая горелка своими руками на пропане: пошаговые инструкции по сборке самодельных горелокСхема пропановой газовой горелки

Этапы изготовления горелки

К боковой резьбе накручивают штуцер с функцией рукоятки, поэтому используют подходящую трубку. На одной стороне нарезают внутреннюю резьбу, а на другой выполняют хвостовик для соединения с газовым шлангом. На резьбе, соединения с баллоном, навинчивают заглушку. В ее торце изготавливают отверстие с резьбой под жиклер. На заглушке на стальных спицах приваривают сопло, с функцией инжекторной камеры.

Корпус выполняют из стали, а рассекатель — из латунного стержня. В рассекателе выполняют более 4-х отверстий, для циркуляции кислорода на выходе резака.

Рассекатель устанавливают в корпусе с небольшим зазором 5 мм для фланца. Эта конструкция обеспечивает нужное замедление скорости движения пропана к запальнику, что позволяет надёжнее эксплуатировать резак.

Форсунку выполняют из прута. Выполняют в корпусе глухое 2мм отверстие, затем выполняют перемычку с отверстием 4мм, далее ее заклёпывают, шлифуют и подключают к выходу редуктора.

Для придания устройству презентабельного вида — металлические поверхности отшлифовывают. Также шлифовке подлежит выпускная часть форсунки, для обеспечения факела без рывков.

Изготавливают рукоятку и устанавливают на пропановом резаке. Вариантов ручек – множество. Можно выпилить из 5 мм доски или приспособить ручку от топора и обработать под нужный размер и крепят основу к трубке, выполнив выемку по ширине сгона, и закрепляют его 2-мя металлическими скобами.

Когда пропановая горелка готова, ее подключают к газовому сосуду и проводят тестирование. Шланг подключают к газовому сосуду с помощью редуктора и фиксируют хомутом. Свободный конец вставляется в переходник и также фиксируется хомутом. После завершения сборки пропановой горелки, выставляют рабочее давление в сосуде. Только после выполнения качества работ зажигают горелку.

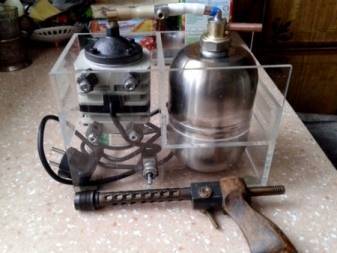

Газовая горелка своими руками на пропане: пошаговые инструкции по сборке самодельных горелокСамодельная пропановая горелка

Основным преимуществом использования пропанового топлива является то, что оно относительно рентабельно. За эти деньги он вырабатывает больше энергии, чем многие другие источники топлива. Это топливо с эффективным сгоранием, а пропановые приборы имеют гораздо более короткий срок окупаемости, чем многие другие источники топлива. Это означает, что первоначальные затраты на оборудование для сжигания пропана окупаются быстрее.  Пропан в изобилии, но его потенциал ограничен, поскольку он является побочным продуктом переработки нефти.  Грамотно выполненная пропановая горелка надежно прослужит длительный срок, сможет выполнять многие бытовые задачи, без применения дорогостоящих инструментов.

Оцените статью
