Как сделать воздушное отопление в частном доме своими руками

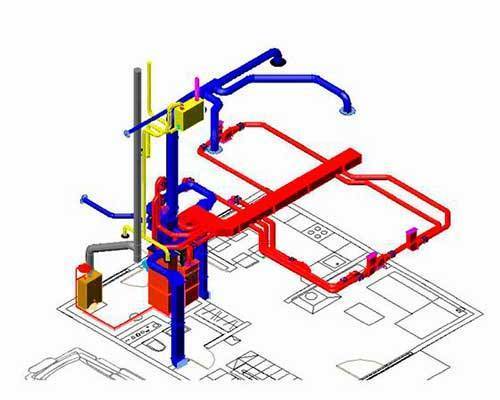

Проектирование и расчет системы воздушного отопления

Прежде чем монтировать воздушное отопление своими руками необходимо продумать его схему и конструкцию для конкретного частного дома. Для этого на бумаге составляется приблизительный проект такой системы.

Затем в зависимости от требований к обогреву в конкретном здании рассчитываются такие параметры, как:

  • интенсивность нагнетания подогреваемого воздуха;
  • оптимальная мощность теплогенерирующей установки, для обогрева помещения соответствующей площади до необходимой температуры;
  • сечение воздуховодов;
  • аэродинамические особенности;
  • объем потерь тепла на поверхностях помещений.

Предварительную схему с полным набором компонентов, отвечающую всем требованиям желательно согласовать со специалистом во избежание каких-либо ошибок и недочетов, которые могут привести к появлению в помещении сквозняка, шума или вибрации.

Профессионалы также могут помочь подобрать оптимальную модель теплогенератора, таким образом, чтобы он обеспечивал комфортную температуру и не перегревался.

Оборудование лучше всего монтировать в отдельном, заранее предназначенном для этого помещении.

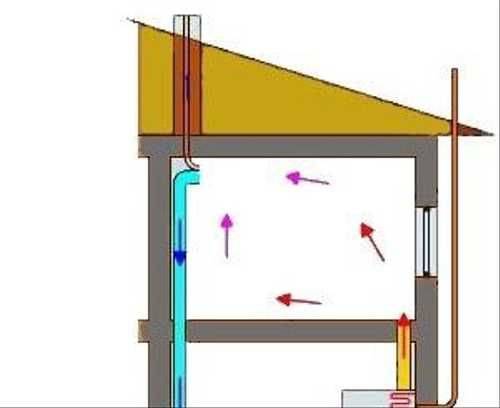

Системы воздушного отопления

Конструкции воздушного отопления бывают нескольких видов в зависимости от их параметров.

По циркуляции воздуха они бывают:

  • с естественным течением воздушных масс;
  • с принудительным движение воздуха под воздействием давления создаваемого вентилятором.

По размерам и масштабу:

  • локальные, предназначенные для обогрева одной–двух комнат в небольшом частном доме;
  • центральные – для обогрева многоэтажных зданий и больших складских или заводских ангаров.

По схеме реализации теплообмена:

  • приточные, которые втягивают в помещение и обогревают уличный воздух;
  • рециркуляционные, то есть один и тот же воздух движется, остывая и нагреваясь внутри помещения;
  • с комбинированной рециркуляцией, когда совмещается воздух в помещении и свежий с улицы.

По расположению в помещении:

  • подвесные;
  • напольные агрегаты.
  • Выбор теплогенератора.

Источник тепловой энергии это всегда сердце всей системы отопления, поэтому именно от его типа, мощности и конструкции зависит, комфортная температура помещений частного дома. Теплогенераторные установки бывают двух типов: мобильные и стационарные.

Первые представлены газовыми мобильными теплогенераторами, которые отличаются большими габаритами. Их применяют для обогрева больших по площади промышленных помещений, например, заводских цехов.

Вторые имеют изолированную камеру сгорания и предназначены для установки в специальных помещениях с дымоотводящей системой. Они выпускаются производителями в двух вариантах: как напольное или подвесное оборудование. Второй тип конструкции именуется калориферным, то есть выполняющим функцию обогрева только одного помещения.

Их устанавливают в загородных дачных домиках, так как такое устройство может прогреть небольшое по площади задние всего за несколько часов.

Подвесная конструкция компактна и при работе издает минимум шума. Выполнена она из плохо проводящих тепло материалов, поэтому безопасна при эксплуатации даже рядом с деревянными стенами.

Напольный агрегат значительно мощнее и больше, поэтому с помощью него можно протопить даже деревянный коттедж в несколько этажей.

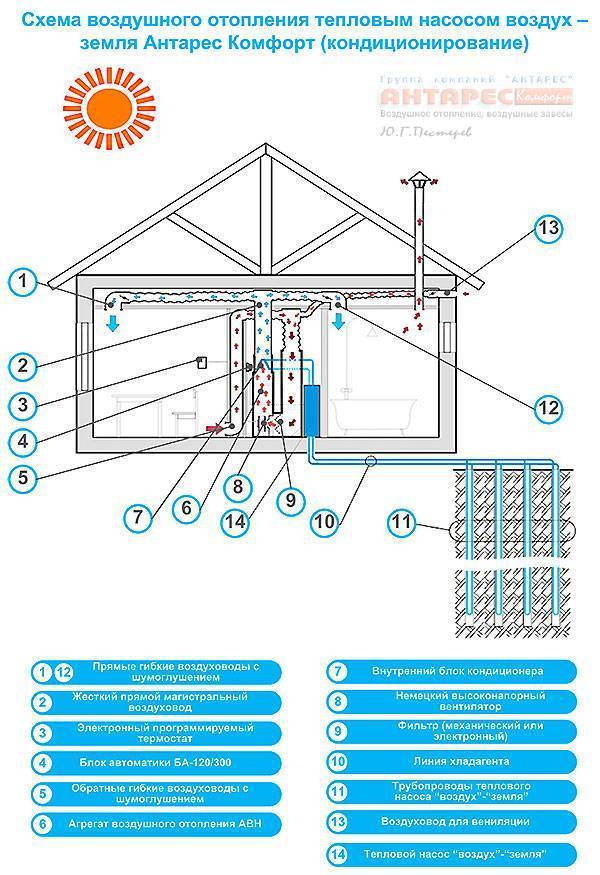

Воздушные тепловые насосы для отопления

Сегодня все более актуально применение тепловых насосов вместо котлов как источников тепла в доме. Стоимость таких установок извлекающих тепловую энергию из окружающей среды становится все доступнее, хотя еще и очень далека от идеала.

Принцип такого рода отопительных приборов аналогичен работе отопительных Сплит-систем. Воздух, имеющий температуру выше абсолютного нуля, в любом случае обладает тепловой энергией, которую такой насос отбирает у него, делая его еще более холодным на улице.

Полученное таким образом тепло передается внутреннему воздуху помещения, распределяясь по всей его площади.

Это довольно эффективная система ведь затраты электричества на работу вентиляторов и компрессора являются только 1/3 от тепла, получаемого из воздуха. Поэтому тепловой насос один из лучших вариантов отопления частного дома, хотя и самый дорогой.

Оборудование для монтажа

Собственноручный монтаж системы воздушного отопления в частном доме требует покупки входящего в нее оборудования: воздуховодных коробов или жестяных труб, теплогенераторной установки, вентилятора, рукавов для забора уличного воздуха и декоративных решеток.

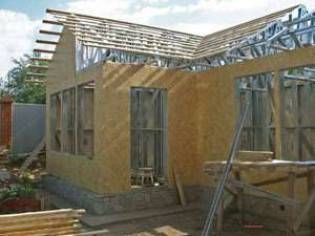

Достоинства и отличия канадской технологии сооружения

Ее главное достоинство в том, что в таких зданиях без дополнительного оборудования удается сохранять стабильную температуру, вполне пригодную для постоянного проживания. Конечно, это не избавляет от необходимости монтажа отопительной системы, но ее эксплуатация обходится значительно дешевле в сравнении с домами из привычных материалов и построенных по классическим технологиям.

И здесь становится заметным еще одно достоинство канадского сооружения – стоимость. В таких домах не требуется мощный котел и большое количество накопителей тепловой энергии. А это значит, что оборудование дома системой обогрева изначально выгодно его владельцу, избегающему затрат на покупку дорогостоящих элементов отопления.

Воздушное отопление своими руками: все про воздушные системы отопления

Поскольку в домах, построенных по канадской технологии, тепло сохраняется долго и на стабильной отметке, то здесь прослеживается тенденция в экономии топлива и снижении затрат на его приобретение.

  • Быстрота сооружения
  • Невысокие трудовые затраты
  • Нет привязанности к сезонам
  • Возможность возводить конструкции домов практически на всех типах грунтов
  • Отсутствие потребности в привлечении профессиональной строительной техники и специального оборудования
  • Доступность и простота отделочных работ
  • Высокие дизайнерские показатели, проявляемые в возможности завуалировать коммуникационные системы под обшивкой каркаса
  • Перспектива сооружения различных по сложности проекта конфигураций дома

Выделяя отличия от прочих методом строительства, нужно остановиться на типах материалов – все они обладают способностью удерживать тепло. Отличием от кирпичных домов и зданий из пеноблоков считается высокий темп строительных работ. Это возможно благодаря использованию несложных в монтаже панелей, небольшого количества каркасных элементов. А также сюда можно отнести такую особенность, как площадь одновременно монтируемого участки – благодаря размерам панелей за короткий отрезок времени удается сконструировать значительный размер конструкции дома.

Популярные статьи  Подвесной унитаз с инсталляцией: правила выбора, плюсы и минусы такого решения + этапы установки

Воздушное отопление своими руками: все про воздушные системы отопления

Расчет системы отопления дома

Расчёт систем отопления частного дома – самое первое, с чего начинается проектирование такой системы. Мы будем говорить с вами о системе воздушного отопления – именно такие системы проектирует и устанавливает наша компания как в частных домах, так и в коммерческих зданиях и производственных помещениях. Отопление воздухом имеет массу преимуществ по сравнению с традиционными системами водяного отопления – более подробно об этом вы можете прочитать здесь.

Для чего необходим предварительный расчет отопления в частном доме? Это требуется для выбора правильной мощности необходимого отопительного оборудования, позволяющей реализовать систему отопления, сбалансировано обеспечивающую теплом соответствующие помещения частного дома. Грамотный выбор оборудования и правильный расчёт мощности системы отопления частного дома позволят рационально компенсировать теплопотери от ограждающих конструкций и притока уличного воздуха на нужды вентиляции. Сами формулы для такого расчета достаточно сложны – поэтому мы предлагаем Вам воспользоваться онлайн расчетом (выше), или заполнив анкету (ниже) – в таком случае расчет произведет наш главный инженер, и эта услуга – совершенно бесплатная.

Как рассчитать отопление частного дома?

С чего начинается такой расчет? Во-первых, требуется определить максимальные теплопотери объекта (в нашем случае – это частный загородный дом) при наихудших погодных условиях (такой расчет ведется с учетом самой холодной пятидневки для данного региона). Рассчитывать систему отопления частного дома на коленке не получится – для этого используют специализированные формулы расчета и программы, позволяющие построить расчет на основе исходных данных о конструкции дома (стен, окон, кровли и т.д.). В результате полученных данных выбирается оборудование, полезная мощность которого должна быть больше или равна рассчитанному значению. В ходе расчёта системы отопления выбирается нужная модель канального воздухонагревателя (обычно это газовый воздухонагреватель, хотя мы можем использовать и другие типы обогревателей – водяной, электрический). Затем вычисляется максимальная производительность обогревателя по воздуху – иными словами, какой объем воздуха вентилятор данного оборудования нагнетает в единицу времени. Следует помнить, что производительность оборудования отличается в зависимости от предусмотренного режима его использования: так, например, при кондиционировании производительность больше, чем при отоплении. Поэтому если в перспективе планируется использовать кондиционер, то за исходное значение нужной производительности необходимо принимать расход воздуха именно в этом режиме – если же нет, то достаточно только значения в режиме отопления.

На следующем этапе расчёт систем воздушного отопления частного дома сводится к правильному определению конфигурации воздухораспределительной системы и расчёту сечений воздуховодов. Для наших систем мы используем бесфланцевые прямоугольные воздуховоды прямоугольного сечения – они просты в сборке, надежны и удобно располагаются в пространстве между конструктивными элементами дома. Поскольку воздушное отопление является низконапорной системой, то при ее построении необходимо учитывать определённые требования, например, минимизировать количество поворотов воздуховода – как магистрального, так и оконечных веток, идущих к решёткам. Статическое сопротивление трассы не должно превышать 100 Па. На основе производительности оборудования и конфигурации воздухораспределительной системы рассчитывается нужное сечение магистрального воздуховода. Количество оконечных веток определяется исходя из количества подающих решёток, необходимых для каждого конкретного помещения дома. В системе воздушного отопления дома обычно используются стандартные подающие решётки размером 250х100 мм с фиксированной пропускной способностью – она вычисляется с учетом минимальной скорости движения воздуха на выходе. Благодаря такой скорости в помещениях дома не ощущается движение воздуха, отсутствуют сквозняки и посторонний шум.

Конечная стоимость отопления частного дома рассчитывается после окончания этапа проектирования на основании спецификации с перечнем устанавливаемого оборудования и элементов системы воздухораспределения, а также дополнительных устройств контроля и автоматики. Чтобы произвести первоначальный расчет стоимости отопления, вы можете воспользоваться анкетой на расчет стоимости системы отопления ниже:

онлайн-калькулятором

Запорная арматура

Наряду с уже перечисленным выше оборудованием, для управления и обслуживания водяного отопления используется следующая запорно-регулирующая аппаратура:

  • Краны. Способны полностью перекрывать поток, чтобы отсекать конкретный прибор или целый стояк.
  • Балансировочные вентили. С их помощью осуществляют гидравлическую настройку.
  • Трех- или четырехходовые клапаны. Регулируют температуру воды, смешивая или разделяя разные ее потоки.
  • Термостатические радиаторные вентили. Используются в автоматических системах регулировки расхода теплоносителя.
  • Предохранительные клапаны. В случае критических скачков давления в сети сбрасывают давление.
  • Автоматические воздухоотводчики. Автоматически удаляют воздушные пробки.
  • Краны Маевского. Дают возможность спускать воздух ручным способом.
  • Фильтры сетчатого типа. Удаляют из теплоносителя грязь и шлак.

Информация о том, из чего состоит система отопления частного дома, даст возможность заранее подсчитать все расходы.

Котлы на электрической энергии

Электрические котлы в настоящее время занимает первое место по эффективности, так как КПД почти всех моделей находится на уровне 99%

При этом, что очень важно, не потребуется организация систем дымоотведения и вентиляции. Нужды в обслуживание электрических котлов практически не существует, кроме чистки оборудования примерно раз в 2-3 года

Организацию схемы электрического отопления частного дома своими руками реализовать несложно: степень автоматизации здесь может иметь какую угодно степень. Строго говоря, после правильно проведенного монтажа о котле можно попросту забыть.

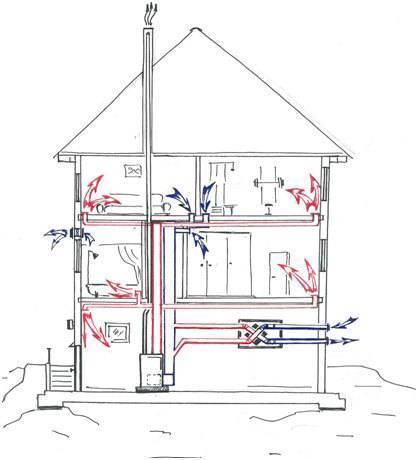

Как сделать систему воздушного отопления для частного дома своими руками

Непосредственно перед монтированием системы воздушного отопления частного дома рекомендовано сделать проект. Следует рассчитать:

  • площадь помещения;
  • наличие теплопотерь (пол, потолки, стены, окна);
  • мощность теплогенератора, который необходим для прогрева пространства;
  • скорость подачи теплого воздуха;
  • диаметр воздуховодов, их количество, а также крепежи к ним.

Основные используемые материалы:

  • воздуховод нужной длины и диаметра;
  • теплогенератор;
  • решетки декоративные, которые крепятся на концах воздуховода;
  • фильтра воздушные;
  • вентиляторы;
  • крепежные элементы;
  • инструменты (шуруповерт, серебристый скотч, уровень, линейка, рулетка, карандаш).

Установка такой отопительной системы проходит следующие этапы:

  1. Монтаж теплогенератора в отдельном помещении.
  2. Прорезают отверстия для воздуховодов в стенах.
  3. Соединяют все элементы, согласно выбранному проекту.
  4. Располагают вентилятор под теплогенератором.
  5. Крепят декоративные элементы.
  6. Проводят диагностика всех соединений и запускается оборудование.

Для эстетики воздуховоды прячут в межпотолочное или напольное пространство.

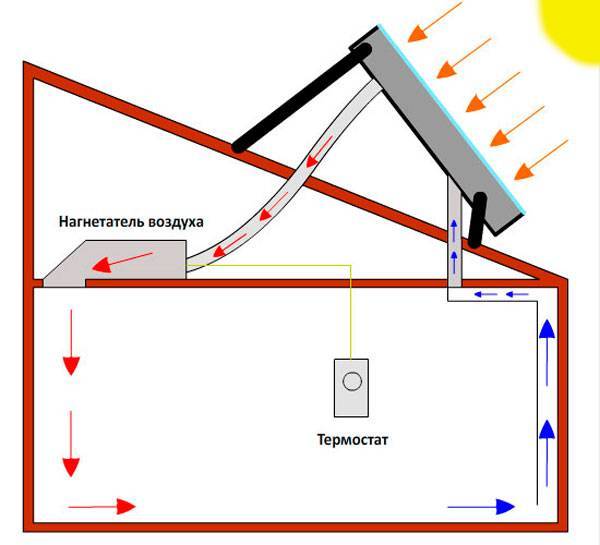

От солнца

Использование природной энергии сокращает расходы на обслуживание системы. Плотность выделяемой солнечной энергии зависит от времени года. Работает такой вариант за счет нагрева поверхностей воздушного коллектора солнцем и передачи тепла в помещения. Состоит из следующих элементов:

  • теплоизолирующий корпус;
  • абсорбирующий экран черного цвета;
  • радиатор;
  • стекло или поликарбонат;
  • вентиляторы.
Популярные статьи  Утепление пола в деревянном доме: пошаговая инструкция

Воздух закачивается в коллектор, где, под действием нагретых солнцем абсорбирующих поверхностей, он прогревается. После он вентилятором перегоняется в помещение.

Материалы, необходимые для изготовления солнечной системы своими руками:

  1. ДСП, фанера или бруски для внешнего корпуса.
  2. Дно из профнастила, желательно покрыть черной краской и проложить изоляционный материал.
  3. Радиатор можно взять от старых холодильников либо сделать из меди и алюминия. Многие собирают его из скрепленных между собой алюминиевых банок из-под напитков.
  4. Крышка делается из стекла или поликарбоната.
  5. Для теплоизоляции, корпус обклеивается пенополистиролом.
  6. Вентиляторы. Можно использовать кулеры от старой техники.

Такие, собранные своими руками, системы могут работать от сети либо аккумулятора.

На основе печи длительного горения

При наличии печи можно сделать дополнительную систему отопления от нее. Для этого делают планировку вентиляции – чтобы холодный воздух заходил в печь, а разогретый распространялся в помещении. Устанавливают гибкие каналы с теплоизоляцией, которые монтируют по всем помещениям. Они могут работать за счет естественной вентиляции, а можно также подключить вентиляторы.

Система воздушного отопления дома на основе печи длительного горения на естественной вентиляции способна отапливать до 4 комнат.

Монтируют такую модель следующими этапами:

  • устанавливают печь длительного горения;
  • проектируют расположение воздуховодов;
  • их крепят к печке и монтируют по дому;
  • внизу устанавливают вентилятор для увеличения скорости подачи воздуха в патрубки;
  • проводят проверку всех соединений и запускают оборудование.

При горении выделяется сажа, поэтому такой вариант воздушного отопления требует дополнительных фильтров, которые устанавливают в воздуховоды и решетки на выходе.

На основе булерьяна

Бульеран – удивительная печка, работающая на принципе газогенерации. В нее снизу идут ненагретые массы, а сверху выходят теплые. В этом случае к такой печи подключают алюминиевые или жестяные патрубки, которые распространяют тепло по помещениям. Это еще один вариант системы воздушного отопления от печи для частного дома.

При монтировании этой системы, необходимо:

  • спроектировать расположение воздуховодов;
  • присоединить их к булерьяну;
  • скрепить все элементы между собой, проверить их прочность и запустить систему.

Воздушное отопление набирает популярность использования в частных домах. Это простой и удобный способ прогреть все помещения сразу. Выше рассмотрены методы, как сделать системы воздушного отопления для частного дома своими руками. Они несложные и подобные конструкции можно провести в доме самостоятельно

Важно учитывать расположение всех коммуникаций и правильно рассчитать необходимую мощность обогрева

При бережной эксплуатации, постоянной диагностике и прочистке элементов, такая система отопления прослужить долго без перебоев. Она создаст комфортные условия для нахождения в помещениях в любое время года.

Советы экспертов

Воздушное отопление своими руками: все про воздушные системы отопления

  • Для фиксации и стыковки разводки трубопровода оптимально зарекомендовал себя алюминиевый скотч с армированным покрытием.
  • Прикреплять трубу к потолочным перекрытиям лучше всего с помощью хомутов.
  • Воздуховоды, предназначенные для подачи прогретого воздуха необходимо располагать максимально низко возле пола, иначе он останется относительно холодным.
  • При наличии в доме кондиционера, необходимо утеплять все конструкции из труб, чтобы на них не оседали пары, образующие конденсат влаги.
  • При применении заборных рукавов с множеством колен, изгибов и неодинаковым сечением труб рекомендуется использовать дополнительные заслонки.
  • Установка дополнительных фильтров для очистки воздуха увеличивает затраты на всю систему.

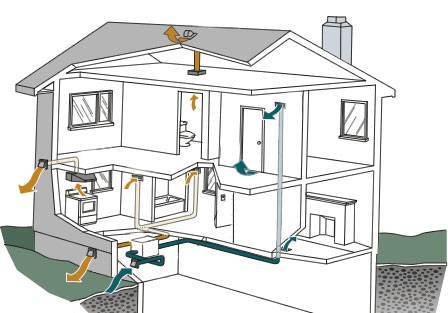

Воздушное отопление частного дома своими руками

Воздушное отопление в сравнении с водяным имеет множество преимуществ. Подобные системы отличаются высоким КПД. При их использовании отсутствует риск разморозки или прорыва труб, а помещения прогреваются практически моментально. Далее в статье рассмотрим, как устроить воздушное отопление частного дома правильно и своими руками. Ниже вам будет представлена подробная инструкция по монтажу.

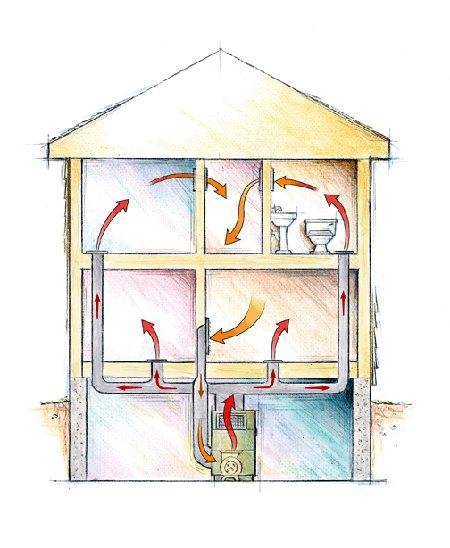

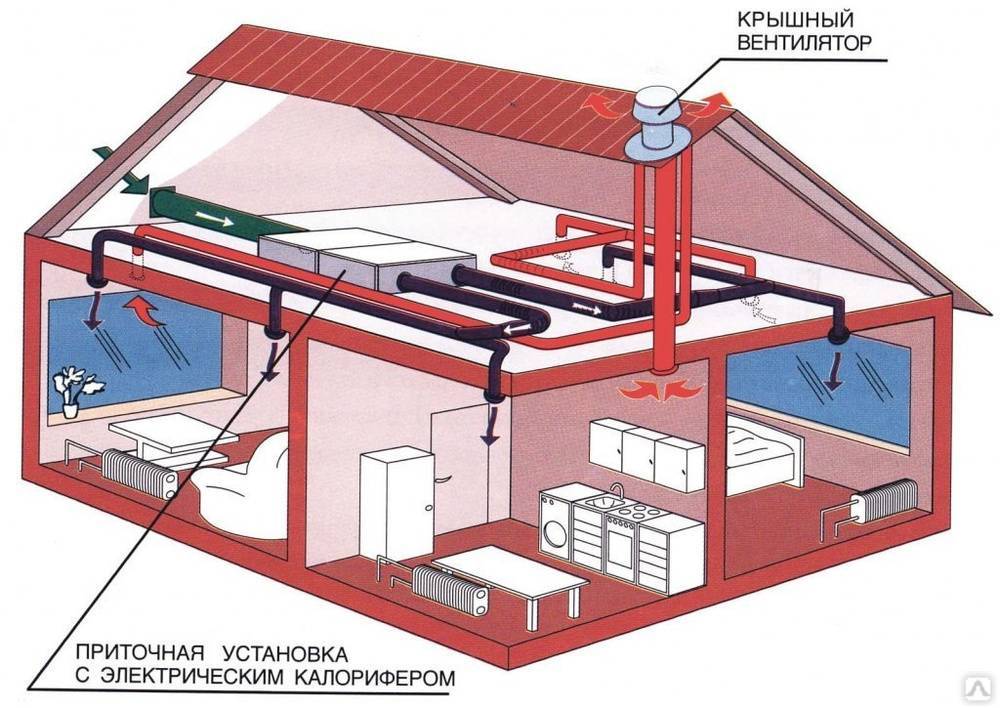

Схема системы воздушного отопления

Системы, работа которых основана на прямом нагреве воздуха в помещении, включают в себя следующее оборудование:

  • Теплогенератор.
  • Воздуховоды.
  • Рукава, предназначенные для забора воздуха с улицы.
  • Декоративные решетки.
  • Вентилятор.

Этапы монтажа воздушного отопления

Поскольку конструкция подобной системы достаточно проста, произвести монтаж воздушного отопления несложно и своими руками. В инструкциях по монтажу такого оборудования обычно предусматривается следующий порядок действий:

  1. Установка котла с теплообменником.
  2. Монтаж вентилятора.
  3. Разводка и утепление подающих и обратных воздуховодов.
  4. Устройство в стене отверстия для забора воздуха снаружи здания и установка в него дополнительного рукава.

Установка теплогенератора

Котел обычно устанавливается в подвале. Для подключения его к газовой магистрали следует пригласить специалиста. Самостоятельно делать это очень опасно. Дымоход можно изготовить из жести. Подающий воздуховод подключается к верхней части теплообменника котла. Внизу, под камерой сгорания монтируется вентилятор. К нему снаружи подводится обратный воздуховод.

Монтаж воздуховодов

Разводка воздуховодов – важный этап такого мероприятия, как монтаж воздушного отопления дома. Давайте посмотрим, как смонтировать их своими руками качественно. В первую очередь к теплообменнику подключается главная магистраль подающего воздуховода. Далее к ней подсоединяются разводящие гибкие воздуховоды с круглым сечением. При этом используется алюминиевый армированный скотч. К стенам или потолку гибкие трубы крепят на хомуты.

Разводку лучше проводить таким образом, чтобы подающие воздуховоды выходили в помещения как можно ближе к полу. В этом случае поступающий из труб теплый воздух, поднимаясь к потолку, будет равномерно прогревать комнаты.

На следующем этапе монтируют обратный воздуховод. Забор холодного воздуха производится также от пола помещений. Воздух, поступающий в одну комнату, допускается забирать из другой. Обратные трубы всегда имеют меньше выходов и отличаются большим, чем подающие, диаметром.

Следующий шаг — монтаж воздуховода, предназначенного для забора воздуха снаружи. Он обязательно должен быть утеплен. Иначе на нем будет образовываться конденсат. На этой трубе устанавливается дроссельная заслонка. Она позволяет регулировать количество поступающего снаружи воздуха. Если в доме установлен кондиционер, следует утеплить и подающие трубы. Это также предотвратит оседание на них паров влаги. Воздушное отопление частного дома собирается с использованием элементов особой эстетичностью не отличающихся. При установке его своими руками проще всего скрыть трубы за гипсокартонными конструкциями.

В том случае, если подающие рукава имеют неодинаковую длину и разное количество колен, помещения будут прогреваться неравномерно. Для того, чтобы исправить ситуацию, следует использовать заслонки.

Фильтры и дополнительное оборудование

Воздушное отопление частного дома, часто дополняется разного рода полезными конструкциями, смонтировать которые также можно своими руками. Инструкция по монтажу стороннего оборудования обычно прилагается производителем. К примеру, в подающие воздуховоды могут встраиваться очищающие фильтры. Некоторые воздушные системы отопления используются даже для охлаждения воздуха в доме летом. Для этого в главную магистраль устанавливается испарительный блок кондиционера.

Решив собрать воздушную систему отопления самостоятельно, следует иметь в виду то, что при неправильном проектировании обязательно возникнут разного рода проблемы. Поэтому перед приобретением комплекта, стоит обратиться к специалисту, который сделает все нужные расчеты.

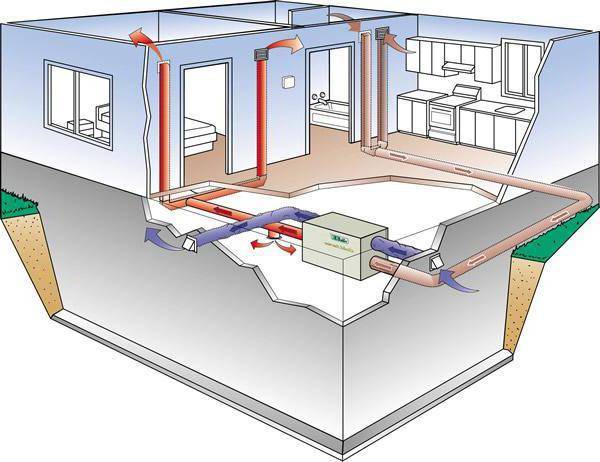

Схема системы воздушного отопления

Системы, работа которых основана на прямом нагреве воздуха в помещении, включают в себя следующее оборудование:

Воздушное отопление своими руками: все про воздушные системы отопления

  • Теплогенератор;
  • Воздуховоды;
  • Рукава, предназначенные для забора воздуха с улицы;
  • Декоративные решетки;
  • Вентилятор.

Этапы монтажа воздушного отопления

Поскольку конструкция подобной системы достаточно проста, произвести монтаж воздушного отопления несложно и своими руками. В инструкциях по монтажу такого оборудования обычно предусматривается следующий порядок действий:

  1. Установка котла с теплообменником;
  2. Монтаж вентилятора;
  3. Разводка и утепление подающих и обратных воздуховодов;
  4. Устройство в стене отверстия для забора воздуха снаружи здания и установка в него дополнительного рукава.

Установка теплогенератора

Котел обычно устанавливается в подвале. Для подключения его к газовой магистрали следует пригласить специалиста. Самостоятельно делать это очень опасно. Дымоход можно изготовить из жести. Подающий воздуховод подключается к верхней части теплообменника котла. Внизу, под камерой сгорания монтируется вентилятор. К нему снаружи подводится обратный воздуховод.

Воздушное отопление своими руками: все про воздушные системы отопления

Монтаж воздуховодов

Разводка воздуховодов – важный этап такого мероприятия, как монтаж воздушного отопления дома. Давайте посмотрим, как смонтировать их своими руками качественно. В первую очередь к теплообменнику подключается главная магистраль подающего воздуховода. Далее к ней подсоединяются разводящие гибкие воздуховоды с круглым сечением. При этом используется алюминиевый армированный скотч. К стенам или потолку гибкие трубы крепят на хомуты.

Совет: Разводку лучше проводить таким образом, чтобы подающие воздуховоды выходили в помещения как можно ближе к полу. В этом случае поступающий из труб теплый воздух, поднимаясь к потолку, будет равномерно прогревать комнаты.

Воздушное отопление своими руками: все про воздушные системы отопления

На следующем этапе монтируют обратный воздуховод. Забор холодного воздуха производится также от пола помещений. Воздух, поступающий в одну комнату, допускается забирать из другой. Обратные трубы всегда имеют меньше выходов и отличаются большим, чем подающие, диаметром.

Следующий шаг — монтаж воздуховода, предназначенного для забора воздуха снаружи. Он обязательно должен быть утеплен. Иначе на нем будет образовываться конденсат. На этой трубе устанавливается дроссельная заслонка. Она позволяет регулировать количество поступающего снаружи воздуха. Если в доме установлен кондиционер, следует утеплить и подающие трубы. Это также предотвратит оседание на них паров влаги. Воздушное отопление частного дома собирается с использованием элементов особой эстетичностью не отличающихся. При установке его своими руками проще всего скрыть трубы за гипсокартонными конструкциями.

Важно: В том случае, если подающие рукава имеют неодинаковую длину и разное количество колен, помещения будут прогреваться неравномерно. Для того, чтобы исправить ситуацию, следует использовать заслонки

Фильтры и дополнительное оборудование

Воздушное отопление частного дома, часто дополняется разного рода полезными конструкциями, смонтировать которые также можно своими руками. Инструкция по монтажу стороннего оборудования обычно прилагается производителем. К примеру, в подающие воздуховоды могут встраиваться очищающие фильтры. Некоторые воздушные системы отопления используются даже для охлаждения воздуха в доме летом. Для этого в главную магистраль устанавливается испарительный блок кондиционера.

Решив собрать воздушную систему отопления самостоятельно, следует иметь в виду то, что при неправильном проектировании обязательно возникнут разного рода проблемы. Поэтому перед приобретением комплекта, стоит обратиться к специалисту, который сделает все нужные расчеты.

Видео по теме «Воздушное отопление своими руками»:

Воздушное отопление своими руками. Установка агретата воздушного отопления АВН с обратным коллектором.

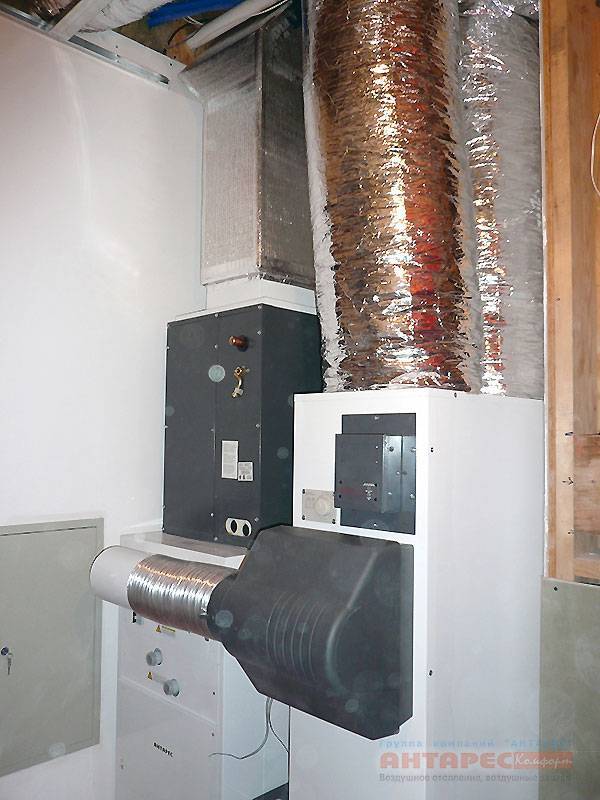

Монтаж агрегата воздушного отопления АВН, воздушного фильтра обратного коллектора – точнее говоря, установка из на пол и стыковка друг с другом – также вполне по силам выполнить своими руками. Стоит сказать, что АВН вообще говоря, состоит из двух отдельных блоков – блока вентиляторного БВ (он ставится на пол), и блока нагревателей КБН, который просто ставится на блок вентиляторный. По отдельности каждый блок весит менее 30 кг, поэтому установить их вполне по силам одному взрослому человеку.

Воздушное отопление своими руками: все про воздушные системы отопления

К вентиляторному блоку сбоку крепится корпус воздущного фильтра.

Обратный коллектор также состоит из двух легких блоков (по сути, это просто пустые ящики из тонкого стального листа, разработанные с целью облегчения монтажа обратных воздуховодов и увлажнителя со стерилизатором) – нижнего отвода-перехода ОП (он ставится на пол) и верхнего блока ОК (он ставится на отвод-переход). При этом отвод переход с одной стороны подсоединяется к воздушному фильтру, который мы уже подсоединили к вентиляторному блоку БВ другой стороной.

Увлажнитель и ультрафиолетовый стерилизатор воздуха ставятся на саморезах в специальные прорези в корпусе обратного коллектора, а кондиционер ставится сверху на блок нагревателей КБН. Чтобы не было утечек воздуха (и как следствие, свиста), посадочные места под вышеперечисленное оборудование желательно предварительно промазать герметиком.

Электрический нагреватель НЭ и водяной теплообменник НВ ставятся на винтах в корпус блока нагревателей в соответствующие прорези (НВ – в нижнюю, НЭ – в верхнюю).

Определенную сложность может представлять только подключение внешнего блока кондиционера по хладогену, подключение увлажнителя по воде и канализации, подключение электронного фильтра, увлажнителя, внешнего блока кондиционера и воздухонагревателя к электрическому распределительному щитку. Подробные схемы подключения даны в руководстве по эксплуатации воздушного отопления Антарес Комфорт.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
