Как изготовить фильтр для скважины своими руками: обзор лучших самодельных вариантов

Содержание

Как выбрать фильтр?

Вода из скважины требует обязательной фильтрации. Мера необходима для защиты скважин и компрессорно-насосного оборудования от песка, существенного продления срока их эксплуатации, очистки воды от крупных взвешенных примесей. Грамотно подобранный скважинный фильтр может значительно повысить дебит скважины, ее пропускную способность.

Фильтры от песка: сетчатый, щелевой с проволочной обмоткой, гравийный.

Условно фильтры можно разделить по месту расположения:

  • Внутри скважины (скважинный). Задерживает твердые примеси.
  • На поверхности. Очищает воду от мелких примесей.

По конструкции и материалу изготовления выделяют:

  • С круглой перфорацией. Изготавливают из металлической или пластиковой трубы с множественными отверстиями. Они долговечны, просты в установке и доступны по стоимости. Необходимо правильно подобрать размер отверстий и сечение трубы. Эта конструкция устанавливается в основном на малопроизводительных скважинах с небольшим напором.
  • Щелевые. Также представляет собой трубу с перфорацией в виде щелевых отверстий разной толщины расположенных поперек или вдоль корпуса. Щели этих приспособлений значительно превосходят по площади отверстия предыдущих фильтров, обеспечивая высокий пропускной потенциал. Хорошо подходят для скважин, пробуренных на песок. Могут дополняться сетчатой конструкцией.

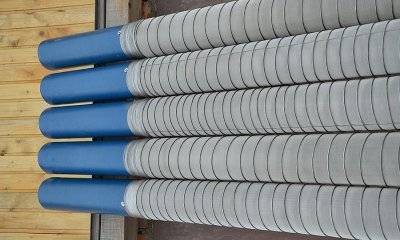

  • Проволочные. Делают из проволоки специального профиля намотанной на каркас с определенным шагом. Основой может служить щелевая конструкция. Проволока должна быть из нержавеющей стаи или прочного синтетического материала. Отличается особой прочностью. Следует учитывать, что такая конструкция создает сопротивление потоку и значительно снижает производительность насосного оборудования.
  • Гравийные. Наиболее просты в изготовлении. Скважина бурится немного большего размера. Гравий предварительно отбирается по размеру фракций и засыпается в ствол. Находящийся на дне гравий хорошо очищает воду, осаждая ил и песок. Считается неплохим вариантом для песчаных скважин.

Выбор скважинного фильтра во многом зависит от водоносного горизонта, в котором расположена скважина. Чтобы оптимально подобрать его конструкцию необходимо взять грунт из скважины и просеять его через сетки с разными ячейками.

Что отличает от других разновидностей?

Как изготовить фильтр для скважины своими руками: обзор лучших самодельных вариантовДля начала следует уточнить, какие виды очистительных фильтров бывают:

  • Дырчатый;
  • Щелевой;
  • Проволочный;
  • Из гравия.

Важно. Вышеуказанные фильтры отличаются друг от друга способом забора воды, конструкцией, применением к тому или иному виду грунта, ценовой политикой и сроком эксплуатации.. Щелевая и дырчатая конструкции похожи между собой

Они пользуются популярностью у потребителей благодаря своей высокой эффективности за низкую стоимость. Такие конструкции легко чистить и ремонтировать

Щелевая и дырчатая конструкции похожи между собой. Они пользуются популярностью у потребителей благодаря своей высокой эффективности за низкую стоимость. Такие конструкции легко чистить и ремонтировать.

Основное различие заключается в том, что в первом случае забор воды происходит через щели, а во втором — через дыры. У дырчатого фильтра нет склонности к снижению кольцевой жесткости трубы. Потому он отличается особенной эффективностью на больших глубинах, когда есть высокая вероятность движения грунта.

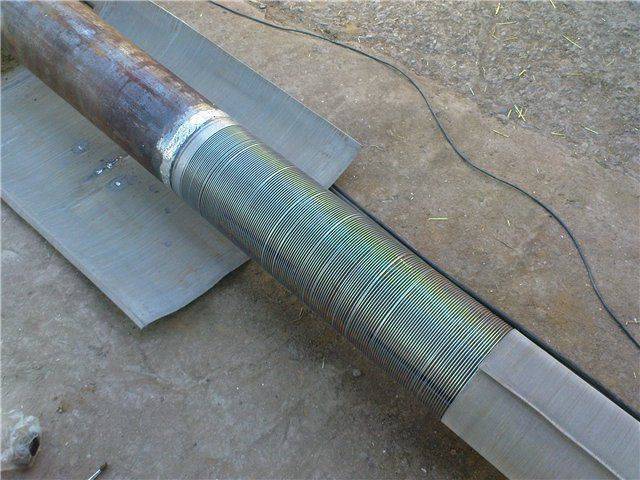

Проволочная конструкция тоже достаточно проста в исполнении, тем не менее, чистка такого фильтра забирает много времени и сил. При использовании в жесткой воде проволочный фильтр невозможно заменить на другой.

Достоинством гравийных фильтров считается их природность и чистота. Тот, кто ставит себе такой, может быть уверен в отсутствии вредных примесей в воде. Но есть и минус: конструкцию фильтра тяжело почистить или отремонтировать.

Как своими руками сделать фильтр для скважины дешево и качественно ↑

На комплексной очистке экономить не стоит, но первичный фильтр для водяной скважины можно сделать своими руками. Основные типы конструкции:

С перфорацией. Отверстия для протока воды – круглые, формируются обычным просверливанием.

Щелевые. Пропускные каналы в виде щелей, расположенных рядами по окружности трубы, нарезаются газовым резаком или фрезеровальным инструментом.

Выбирают тип отверстий исходя из состояния грунта: щелевая конструкция больше подвержена деформации при ударе, изгибе или нажатии на стенку, но пропускная способность такого фильтра – выше. Перфорированная труба (дырчатая) может использоваться в любом типе грунта без ограничений, проста в изготовлении, не требует применения профессиональных инструментов.

Прежде чем изучать инструкцию, как своими руками изготовить фильтр для скважины, целесообразно провести ревизию в гараже, мастерской. Понадобятся такие материалы и инструменты:

Толстостенная труба. Можно использовать толстостенную металлическую, чугунную. Идеальный вариант – для геологоразведочных работ

С осторожностью стоит отнестись к варианту с применением пластиковой трубы. Необходимо выбрать специально предназначенную для длительного использования и не выделяющую вредные вещества под воздействием воды. Также на пластике со временем появляются отложения

Также на пластике со временем появляются отложения.

Деревянная заглушка, желательно из влагостойкой древесины твердой породы.

Дрель электрическая.

Шлифовальный материал: напильник, наждачная бумага, шлифовальная насадка.

Проволока для обмотки.

Паяльник.

Металлическая или полимерная сетка для установки поверх перфорации.

Длина и диаметр трубы должны соответствовать ширине и глубине скважины. Можно использовать трубу меньшего диаметра, если планируется обустройство гравийного слоя. После установки и фиксации трубы в горизонтальном положении приступают к разметке.

От нижнего конца необходим отступ как минимум 10 см. Это пространство будет выполнять функцию отстойника. Далее следует отметить участок, где нужна перфорация.

Разметку под отверстия выполняют в шахматном порядке. Минимальный шаг между дырками – 1 см, максимальный – 3 см. Сверлить придется под углом. Оптимальный угол – от 30 до 60о к поверхности трубы. Чем больше отверстий – тем выше пропускная способность.

Разметку под щелевые отверстия выполняют аналогично, отступив от конца 10 см. Щели формируются рядами с обязательным соблюдением неперфорированных участков – ребер жесткости.

Какой: сетчатый или проволочный, и как правильно сделать такой фильтр для скважины своими руками? Качество очистки зависит не от вида и материала изготовления сетки, а от корректности расчета величины ячейки.

Определить размер отверстий сетки – просто. Достаточно набрать грунт из скважины и просеивать через разные образцы металлической или полимерной сетки. Подойдет та, которая задержит как минимум половину частиц. Размер частиц (и соответственно, ячеек) можно просчитать, насыпав горсть песка или глины на миллиметровую бумагу.

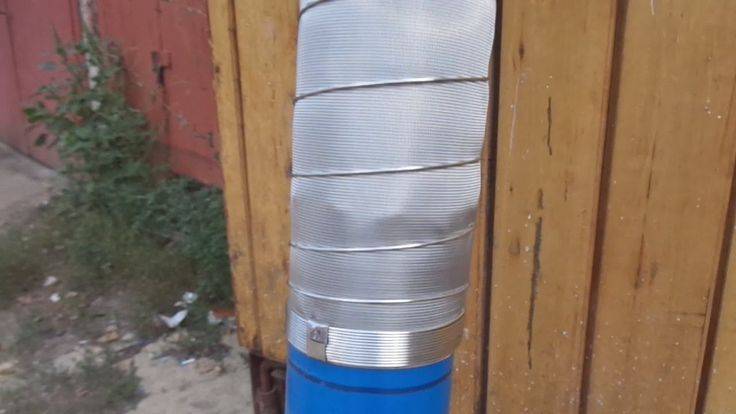

Перед установкой сетки на трубу необходимо создать каркас: спиралью наматывается стальная проволока с шагом в 2 – 3 см. Фиксируется каркас припаиванием к трубе. Сверху в один слой наматывается сетка. Главное – прочно зафиксировать сетку на каркасе сваркой или специальным составом, если используется тканевой или пластиковый материал.

Проволочную конструкцию самостоятельно изготовить проблематично. Проще купить подходящий по диаметру фильтр и прикрепить его на перфорированную часть трубы.

Гравийный слой облегчит работу фильтра и создаст армирующий пояс между стенкой скважины и обсадной трубой

Важно правильно подобрать размер фракций гравия. Основная масса элементов должна превышать размер грунтовых частиц в несколько раз. В придонное расширение опускают мешок с грузом, затем засыпают гравий

Популярные статьи  Беспроводные пылесосы Dyson: рейтинг ТОП-8 лучших моделей и советы по выбору перед покупкой

Материал необходимо плотно утрамбовать. Можно использовать природную речную гальку вместо гравия

В придонное расширение опускают мешок с грузом, затем засыпают гравий. Материал необходимо плотно утрамбовать. Можно использовать природную речную гальку вместо гравия.

Изготовление фильтра для скважины своими руками

Процесс изготовления фильтров зависит от предполагаемого типа конструкции данного элемента обсадного трубопровода. Поэтому далее по тексту мы рассмотрим технологии изготовления каждой типовой разновидности фильтрующих участков обсадного каркаса.

Как сделать щелевой фильтр для скважины

Такой фильтр делается из обычной обсадной трубы, тело которой надрезают болгаркой или ножовкой по металлу. Причем первые 10 сантиметров от нижнего торца нужно оставить нетронутыми – это будет отстойник (пескоуловитель) фильтра.

Как изготовить фильтр для скважины своими руками: обзор лучших самодельных вариантовЩелевой фильтр для скважины

Далее нужно разметить (мелом) положение прорезей, располагая их, либо друг над другом, либо в шахматном порядке. Причем на теле трубы нужно оставить нетронутые участки – основу для армирующего пояса. Без этих элементов прорезанная труба утратит кольцевую жесткость.

Резать фильтрующие каналы на теле трубы нужно только после тщательной фиксации мерного отрезка, расходуемого под фильтр. Зафиксировать трубу можно хомутами, что очень удобно, поскольку в данном случае труба очень легко проворачивается вокруг своей оси, открывая доступ к пока еще не надрезанным участкам. Для этого нужно лишь ослабить натяжение в хомутах.

Ширина и длина надреза определяются произвольно. Причем на ширину влияет скорее толщина режущего инструмента (абразивного круга или ножовочного полотна), чем какие-либо вычисления. А вот длина разреза определяется исходя из необходимости обустройства армирующего пояса. Поэтому длина надрезов в большинстве случаев колеблется между 2,5 и 7,5 сантиметрами.

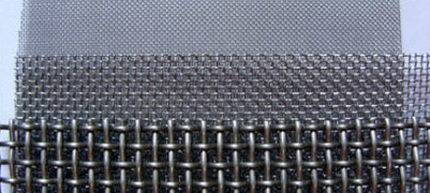

На финальном этапе тело трубы упаковывают в сетчатый чулок галунного или ячеистого плетения. Причем перед этим стоит проверить фильтр для скважины на песок – просеивая его сквозь такое «сито».

А наилучшим материалом для сетки считается нержавеющая сталь или латунь. Но к последней есть претензии со стороны санитарных врачей, поскольку в современную латунь «варят» из меди с низкой степенью очистки.

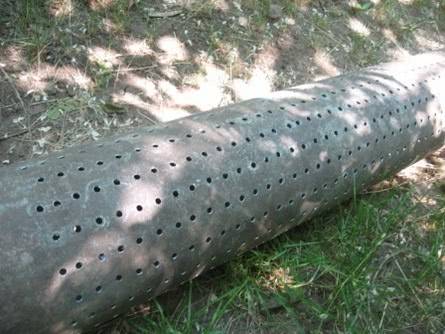

Дырчатые фильтры с перфорацией

Для изготовления такого фильтра нам придется использовать не «болгарку» (УШМ) или ножовку, а обычную дрель. Причем технология изготовления остается неизменной – в теле трубы высверливают отверстия, располагаемые в шахматном или линейном порядке.

Как изготовить фильтр для скважины своими руками: обзор лучших самодельных вариантовДырчатый фильтр

Разумеется, этот  способ изготовления фильтра более трудоемкий, чем вышеописанная процедура. Но, в отличие от щелевого аналога, дырчатый фильтр практически не снижает кольцевую жесткость трубы. Поэтому такой вариант можно использовать даже на больших глубинах, при высокой вероятности подвижек грунта.

Гравийный фильтр – как это делается

Гравийный фильтр

Гравийный фильтр – это самая простая разновидность фильтрующих элементов для скважины. Ведь по сути – это самая обычная подсыпка, которую «отгружают» в придонное расширение шахты источника.

В итоге, если использовать особую насадку с отделяющимся плугом и специально отобранный гравий (камни должны соответствовать определенному «калибру), то процесс обустройства гравийного фильтра будет выглядеть следующим образом:

  • В финале обустройства скважины, когда бур выходит на водоносные слои, нужно активировать особую насадку, с откидным плугом. С помощью этого плуга можно вырезать в придонной части скважины конусообразное расширение.
  • Далее нужно сшить мешок из геотекстиля, высотой ¼ от глубины скважины, и, забросив на его дно несколько крупных обломков, спустить к придонному слою на веревках.
  • После этого в мешок ссыпают весь предварительно отобранный грунт. А в конце веревки просто отрывают. Причем подсыпку можно трамбовать как во время обустройства, так и после него.

В итоге, на дне скважины образуется насыпь из гравия или щебня, на котором осядет ил или песок, вымываемые из водоносного слоя грунта.

Виды фильтров грубой очистки и критерии их выбора

Классификация по типу фильтрующего элемента разделяет системы грубой очистки на следующие виды:

  • сетчатые, представленные металлическими ячейками;
  • патронные, очищающие жидкость посредством сыпучего наполнителя картриджа, заполняющего пластиковую или железную колбу;
  • напорные высокоскоростные, изготовленные в виде колонны с фильтрующим составом внутри.

Фильтры необходимые для очистки воды от загрязнения.

Существуют следующие разновидности сетчатых систем:

  1. Устройства с обратной промывкой. Для использования в автоматическом режиме требуется подключение к электросети. Мощным потоком воды песок и грязь с поверхности сетки направляется в канализацию.
  2. Грязевики или непромывные фильтры. Предусматривают ручное устранение засорений. При снижении пропускной способности устройства демонтируют, прочищают забитые ячейки и устанавливают в исходное положение. Использование требует постоянного контроля напора воды.

Фильтры-грязевики отличаются расположением отстойника.

Выделяют такие исполнения:

  • прямые системы Т-образной конфигурации, предусматривающие размещение в нижней части конструкции;
  • угловые, позволяющие выполнять монтаж в ограниченном пространстве, на продольных и поперечных участках магистрали.

Выбирая тип фильтра при очищении от песка, руководствуются следующими критериями:

  • степенью засорения и химическим составом жидкости;
  • пропускной способностью устройства;
  • требованиями к качеству воды после фильтрации;
  • местом монтажа.

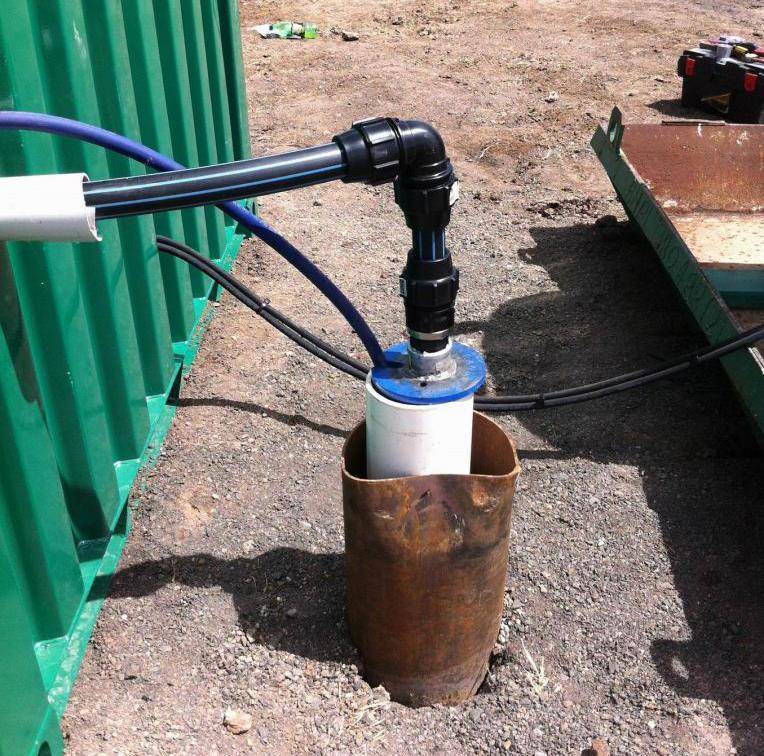

Устройство и назначение скважинного фильтра

Все фильтры для скважины имеют схожее строение. Они работают в одно и многоуровневых системах очистки воды. Отвечают за механическую очистку, не давая частицам почвы, песчинкам и другим относительно крупным загрязнениям попадать внутрь обсады.

Фильтры состоят из трех основных элементов, расположенных сверху вниз:

Надфильтровый участок. Деталь, выполняющая роль своеобразного фитинга при закреплении устройства на обсадную трубу.

Фильтрующий элемент. Перегородка с отверстиями, препятствующая частицам загрязнений проникать внутрь фильтра.

Отстойник. Емкость для сбора крупных частичек, сумевших проникнуть внутрь обсадной трубы.

Для улучшения очистки может использоваться многоуровневая система, предполагающая наличие дополнительных проточных фильтров, которые устанавливаются уже перед краном.

Как изготовить фильтр для скважины своими руками: обзор лучших самодельных вариантов

Фильтр для скважины препятствует попаданию крупных минеральных частичек внутрь колонны. Благодаря этому на поверхность подается чистая вода, а скважинное оборудование защищено от перегрузок

Используемые для первичной очистки устройства делят на две группы:

С предварительной фильтрацией. Между внешней стенкой скважины и поверхностью обсадной трубы укладывается слой мраморной крошки или гравия, который «собирает» загрязнения и предотвращает быстрое заиливание фильтра.

Без предварительной фильтрации.

Фильтрующий элемент варианта без предварительной фильтрации контактирует непосредственно с водоносным слоем.

Как изготовить фильтр для скважины своими руками: обзор лучших самодельных вариантов

Фильтрующая часть скважинного фильтра “охватывает” только водоносный горизонт, плюс по полметра выше него и ниже. По всей оставшейся высоте обсадки трубы не проницаемы, соединения звеньев герметичны

Основное предназначение скважинного фильтра заключается в очищении воды от ненужных примесей. Однако устройство убирает только крупные загрязнения, доочистка после него обязательна. Только так можно снизить минерализацию и уровень жесткости, уменьшить концентрацию фтора, марганца и железа.

Выбор типа системы дополнительной фильтрации зависит от химического состава воды поступающей из скважины. Помимо основной задачи фильтр для скважины выполняет второстепенные функции.

С аргументами в пользу применения скважинных фильтров ознакомит подборка фото:

Галерея изображенийФото из Фильтры устанавливаются в ствол скважин на песок, потому что в процессе откачки в воду попадает много песчаной взвеси При перекачке воды из песчаной скважины, не оборудованной фильтром, в десятки раз чаще приходится чистить насос, он меньше служит из-за увеличенной нагрузки на двигатель Из скважины на песок, в ствол которой не установлен фильтр, течет вода крайне низкого качества Не прошедшая фильтрацию вода засоряет трубы, раньше обещанного производителем срока выводит из строя нагревательное оборудование Откачка мутной воды с песчинкамиПоломки насосов в скажинах на песокГрязная вода из скважины без фильтраНеочищенная вода изнашивает оборудование

Он обеспечивает длительный срок службы скважины и погруженного в нее оборудования, поскольку защищает их от примесей, которые могут очень быстро заполнить ствол. В этом случае скважина заилится, станет неработоспособной и потребуется чистка.

Популярные статьи  Септики Гринлос

Важно понимать, что насосное оборудование не предназначено для длительной работы с повышенной нагрузкой, что неизбежно при подъеме воды с растворенными в ней твердыми частицами загрязнений. В таких условиях насос испытывает перегрузки и очень быстро выходит из строя

Кроме того, фильтр поддерживает стенки скважины, защищая их от обвала и осыпания породы

В таких условиях насос испытывает перегрузки и очень быстро выходит из строя. Кроме того, фильтр поддерживает стенки скважины, защищая их от обвала и осыпания породы.

Устройство и типы фильтров

В настоящее время существуют 4 варианта систем, очищающих воду от твёрдых примесей:

  • проволочные;
  • дырчатые;
  • щелевые;
  • гравийные.

К самодельным устройствам предъявляются следующие требования:

  • использованные материалы должны соответствовать действующим на территории нашей страны санитарным нормам;
  • коррозионная устойчивость;
  • компактность при высокой пропускной способности.

В конструкцию обычного фильтра на трубу для скважины входят всего три основные части:

  • фильтрующий элемент. Он препятствует попаданию в трубу водоснабжения песка, мелкого гравия, ила и мусора. Самый простой фильтровый элемент — обычная сетка;
  • отстойник. Здесь накапливаются проникшие частицы породы;
  • надфильтровый участок. Выполняет функцию элемента крепления к трубе. В случае использования для изготовления фильтра пластиковой трубы, необходимости в надфильтровом участке нет.

Как изготовить фильтр для скважины своими руками: обзор лучших самодельных вариантов

Дырчатый фильтр — самый простой, для его изготовления нужно минимум трудозатрат

Воду, продуцируемую новой скважиной, в обязательном порядке следует сдать для проведения анализа в профильное санитарное учреждение. Пользоваться ею в бытовых целях можно будет при получении соответствующего подтверждения. Но употреблять допускается только кипяченую воду.

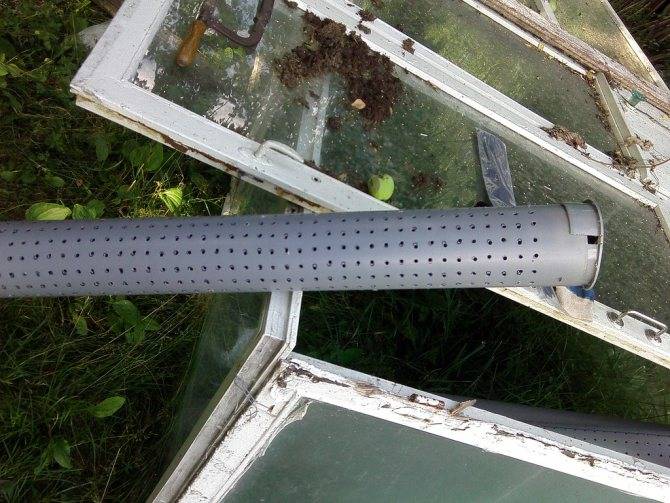

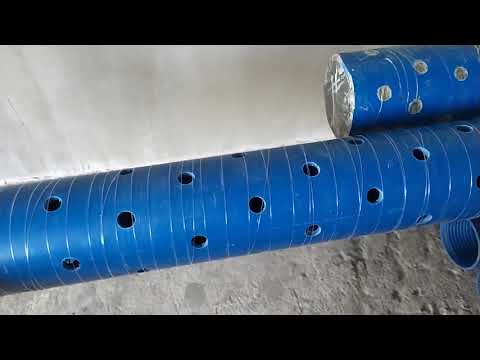

Как сделать пластиковый дырчатый фильтр для скважины

Выглядит процедура изготовления скважинного дырчатого пластикового фильтра следующим образом:

  1. В трубе ПНД высверливаются отверстия. Диаметр их может составлять 0.8-2.5 см. Чем меньше будут отверстия, тем чаще их придется располагать на трубе.

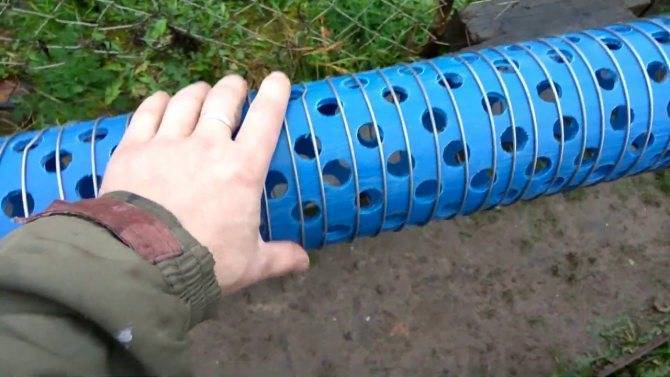

  2. На перфорированную таким образом трубу с шагом в 1-1.5 см наматывается толстая леска или капроновый шнур. Этот слой необходим для того, чтобы сетка в дальнейшем не прилегала к трубе плотно, а следовательно, и площадь фильтрующей поверхности была бы больше.

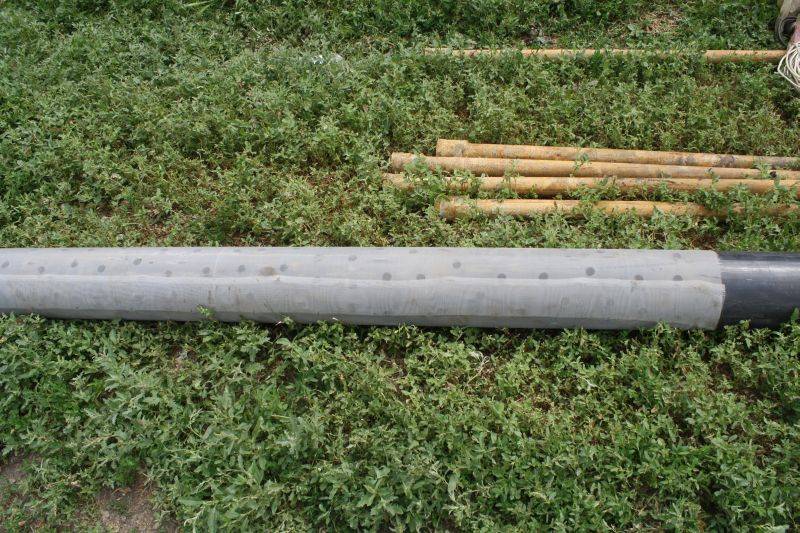

  3. От рулона пластиковой сетки отрезается полоса шириной 12 см и наматывается на трубу спиралью с нахлестом в 2-3 см. Концы полосы закрепляются на трубе с помощью изоленты.

Чтобы сетка в последующем не размоталась, ее можно дополнительно зафиксировать на трубе еще одним слоем намотки из лески или капронового шнура.

Что такое скважинный фильтр

Скважинные фильтры для воды представляет собой установки, которые могут быть автономными или встроенными в насосное оборудование.

Как следствие, они делятся:

  • На изделия заводского производства.
  • Самодельные фильтровальные установки.

Материал для изготовления:

  • Пластик.
  • Нержавеющая сталь.

Нужно знать:

Самыми лучшими характеристиками обладают те, которые изготавливаются из нержавеющей стали. Они долговечные и безопасны для источника. Состоят они из основания-трубы, фильтровальной сетки, каркаса, который представлен проволок разного диаметра.

  • Большое значение при выборе такого оборудования играют размеры конструкции, в которую оно устанавливается. Диаметр его должен быть немного меньше, чем диаметр скважины.
  • Выбирать фильтровальное оборудование нужно на основании грунтового анализа. Только при этом оно сможет прослужить долго.
  • По этой причине нужно останавливать свой выбор на каркасах фильтра только из нержавеющей стали, так как цинк может оказывать вредное воздействие на здоровье человека.
  • Также стоит учесть, что полимерные (пластиковые) не имеют такой гигиеничности, как из нержавеющей стали и менее прочны в эксплуатации.

Так ли необходимо очищать воду из природных источников?

Сегодня практически на каждой кухне можно встретить самый простой по конструкции фильтр для очистки воды, выполненный в виде прозрачного кувшина, внутри которого и расположена сменная емкость (картридж) с адсорбирующим составом.

Фильтр-кувшин для воды Аквафор «Ультра».

Эти приспособления стоят недорого и отлично подходят для очистки небольшого количества воды. Казалось бы – чем не выход для длительной поездки на дачу, где приходится пользоваться водой из колодца или даже открытого водоема, а стационарной системы очистки – не предусмотрено?

Сам кувшин стоит не столь дорого, и продается в комплекте с фильтрующим картриджем, который необходимо периодически, по мере загрязнения выработки установленного ресурса, заменять на новый. Но если приходится осуществлять очистку большого количества воды, то картридж придется менять часто, а стоит он, между прочим, не так уж и мало. То есть приходится брать с собой запасной, чтобы из-за этого не пришлось возвращаться в город за приобретением нового.

Бывает и так, что если не только предназначенная для питья и кухни, но и вся вода, поступающая в дом, должна проходить через фильтр. Понятно, что обычным кувшином тут уже не обойтись, так как он попросту не справится с такой объемной задачей

Особенно это важно, когда вода забирается из открытых водоемов или колодцев, так как она часто содержит мелкодисперсные частицы глины, песка, органики, продукты жизнедеятельности микроорганизмов. Такая вода непригодна для питья. Кроме того, в почве накапливаются различные отходы от сельскохозяйственных работ, откуда со временем неизбежно попадают в грунтовые воды

Поэтому неочищенная специальным образом вода может содержать содержит азотные кислоты, нитраты, хлорные примеси, сульфаты, пестициды и другие токсичные соединения. А если добавить сюда еще расплодившиеся свалки бытовых отходов, переносимые атмосферными осадками примышленные выбросы и автомобильные выхлопы, разлитые нефтепродукты…

Кроме того, в почве накапливаются различные отходы от сельскохозяйственных работ, откуда со временем неизбежно попадают в грунтовые воды. Поэтому неочищенная специальным образом вода может содержать содержит азотные кислоты, нитраты, хлорные примеси, сульфаты, пестициды и другие токсичные соединения. А если добавить сюда еще расплодившиеся свалки бытовых отходов, переносимые атмосферными осадками примышленные выбросы и автомобильные выхлопы, разлитые нефтепродукты…

Цены на фильтры для воды «Барьер»

Фильтр Барьер

Таким образом, употреблять необработанную воду из непроверенных на лабораторном уровне источников – чрезвычайно рискованно. А очистка с помощью простейших кувшинов-фильтров вовсе не является подходящим способом для избавления от этих опасных для человека соединений – такие приборы рассчитаны, скорее, на доочистку водопроводной воды, уже прошедшей определенный цикл подготовки.

И все же даже такой кувшин (с рабочим картриджем, безусловно) – это лучше, чем совсем ничего. А вот что делать, если, как говорится, «обстоятельства прижали», и нет никакой возможности воспользоваться заводским фильтрующим устройством? Выход – постараться сделать, хотя бы на время, фильтр своими руками.

Материалы для фильтрационного оборудования

В качестве материалов применяют нержавеющую сталь, пластмассу и черные металлы. Рассмотрим подробнее особенности и характеристики каждого из них.

Нюансы использования нержавейки

Лучшим материалом для изготовления скважинных фильтров является нержавеющая сталь. Она способна выдерживать высокие сминающие и изгибающие воздействия, а легирование делает ее невосприимчивой к окислению.

Трубы из нержавейки отличаются длительным сроком службы, однако стоимость их достаточно высока.

Все эксплуатационные характеристики нержавеющей стали характерны и для изготовленных из нее фильтровой сетки и проволоки, использующейся для навивки на деталь.

Как изготовить фильтр для скважины своими руками: обзор лучших самодельных вариантов

Для изготовления скважинного фильтра используется специальная сетка из металла или из синтетических нитей

Особенности применения пластика

Пластмасса – еще один материал, который широко используется для производства фильтров. Пластик абсолютно инертен, поэтому не подвержен процессам окисления. Он очень прост в обработке и имеет длительный срок эксплуатации.

Стоимость деталей из пластмассы невелика, что очень привлекает владельцев скважин.

Популярные статьи  Гидробурение скважин на воду своими руками: обзор технологии проведения работ

Как изготовить фильтр для скважины своими руками: обзор лучших самодельных вариантов

Скважинные фильтры из пластиковых труб очень просты в обработке и стоят недорого. Однако их можно использовать только на небольших глубинах, что обусловлено небольшим запасом прочности

Основным недостатком пластика является низкая прочность. Вследствие этого он не способен выдерживать серьезные сдавливающие нагрузки, которые характерны для больших глубин.

Тонкости использования черных металлов

Черные металлы в качестве фильтров можно использовать только для скважин, дающих воду для технических целей. Это обусловлено тем, что они окисляются водой, в результате чего в ней появляется оксид железа. Медики не доказали, что он вреден для организма.

Однако при концентрации этого вещества больше, чем 0,3 мг/л вода будет оставлять неприятные желтые пятна на сантехнике, посуде и белье. Оцинкованные черные металлы тоже подвержены окислению.

Как изготовить фильтр для скважины своими руками: обзор лучших самодельных вариантов

Визуально вода с небольшим количеством примесей выглядит практически прозрачной. Но налет, образующийся на сантехнике, заставляет задуматься о вреде для здоровья при использовании такой воды в качестве питьевой

В результате чего в воде появляется не только оксид железа, но и оксид цинка. Последний раздражает слизистые оболочки и приводит к расстройству пищеварения.

Таким образом, специалисты настоятельно не рекомендуют использовать для изготовления фильтров для скважины черные металлы, в том числе и оцинкованные.

Это касается не только основы, но и фильтровой сетки, нижних секций обсадных труб, а так же проволоки, которая используется при креплении и изготовлении конструкции. В противном случае воду, полученную из скважины с таким фильтром, можно будет использовать только для технических целей.

Таким образом, для глубоких скважин следует лучше всего использовать детали из нержавеющей стали, а для небольших глубин или в случае использования дополнительной обсадной трубы оптимально монтировать пластиковые комплектующие.

Можно ли изготавливать фильтры из обычной стали

Чаще всего, таким образом, для сборки защитных скважинных приспособлений используются трубы из оцинкованной стали или ПНД. При их применении фильтры получаются долговечными и экологически безопасными.

Однако, если на участке есть какие-нибудь старые, ни к чему не приспособленные трубы из обычного металла, можно использовать для изготовления защитного приспособления и их. Однако при этом следует иметь в виду то, что долго фильтр, собранный с применением обычной металлической трубы, не прослужит. В воде неоцинкованная сталь очень быстро заржавеет.

Помимо всего прочего, из-за коррозии такого фильтра вода в скважине в последующем может приобрести характерную желтоватую окраску. По мнению медиков, особого вреда растворенная ржавчина здоровью человека наносить не может. Однако, к примеру, для стирки такую воду использовать, скорее всего, уже будет нельзя.

Изготовление фильтра для скважины своими руками — инструкции

Конструкцию выбирают в зависимости от геологических характеристик водоносного горизонта, предполагаемой глубины бурения и сечения трубы скважины: диаметр трубы фильтра должен составлять примерно 2/3 ее диаметра.

Чтобы сделать фильтр понадобятся такие инструменты:

  • дрель;
  • молоток, ножницы по металлу;
  • скобы из нержавеющей стали;
  • шлицевая отвертка;
  • кусачки;
  • плоскогубцы;
  • шурупы (подрезанные, чтобы не выпирали);
  • шуруповерт;
  • перчатки.

Изготовление перфорированного сетчатого фильра

Сетчатый фильтр состоит из таких элементов:

  • полой трубы, в стенах которой просверлены отверстия;
  • сетки;
  • проволочной обмотки (2 слоя).

Перфорированный сетчатый фильр.

Сетку подбирают в зависимости от вида грунтовых пород:

  • на гравийных песках и крупнозернистых грунтах — с квадратными ячейками, многослойную;
  • в породах средней и мелкой зернистости — галунного плетения П48 или П52.

Отрезок сетки должен быть на 4-5 см шире диаметра трубы. Эти излишки загибают с 2 сторон, чтобы на трубе закрепить их надежным кровельным замком.

Фильтр делают так:

  1. В трубе диаметром 120 мм длиной 300 мм, отступив с обоих концов по 55-65 см, сверлят в шахматном порядке отверстия диаметром 22 мм. Всего их должно быть 90-95. Слишком большое количество отверстий ослабит конструкцию, если их мало, воды будет поступать недостаточно.
  2. Трубу обматывают проволокой диаметром 1,7-2,3 мм с расстоянием между витками 7-9 см. Чем тоньше проволока, тем чаще должны быть витки.
  3. Сетку соединяют в кровельный замок, зажимают плоскогубцами через каждые 2 см и оббивают молотком, при этом она натягивается и на поверхности проявляется рельеф проволоки. Следующий лист крепят внахлест на 3 см, так, чтобы продольное соединение находилось с противоположной стороны трубы относительно 1 листа.
  4. Скобы крепят поверх сетки в 3 местах: по краям и в центре трубы, всего понадобится 6 скоб.
  5. Конец проволоки диаметром 2 мм согнуть петлей, прикрепить к скобе и обернуть ее несколько раз вокруг трубы так, чтобы она легла плотными рядами внутри скобы, затем расстояние между витками увеличить до 7-10 см до следующей скобы, все повторить.

После того как все отверстия в трубе будут просверлены, их необходимо ошкурить, очистить от заусениц, чтобы в дальнейшим сор не мешал работе насоса.

Изготовление щелевого фильтра

Щелевого фильтра своими руками.

Изготовление щелевого фильтра отличается от создания перфорированного тем, что в трубе делают поперечные полосы с помощью газовой резки. В нижней части отступают на 10-15 см (это будет отстойник) и намечают положение прорезей — друг над другом или в шахматном порядке.

Длина разрезов — 2,5-7,5 см. Качественно сделанные отверстия не будут влиять на способность трубы выдерживать давление породы.

Трубу надо зафиксировать хомутами, тогда ее удобно будет поворачивать во время работы.

Как самому сделать фильтр для абиссинской скважины

Дальнейшее крепление элементов происходит так же, как описано выше. Исключение составляет наконечник фильтра.

Если абиссинская скважина выполнена методом гидробурения, чаще всего используют пластиковую трубу и плоский наконечник.

Как изготовить фильтр иглу

Фильтр игла для забойной скважины.

Его можно выточить из стали на станке или сделать из отрезка трубы с толщиной стен 50 мм следующим образом:

  1. На расстоянии 4 см от края трубы провести окружность и разделить ее на 4 равные части.Такие же разметки делают со смещением на 1/8 окружности.
  2. Вырезать 4 одинаковых треугольника высотой 70 мм и загнуть их внутрь так, чтобы они образовали конус.
  3. Проварить швы изнутри и снаружи.
  4. Обточить.
  5. С противоположной стороны приварить заглушку и муфту под резьбу на трубе фильтра.
  6. Накрутить на фильтр и затянуть.

Другие виды фильтров

Кроме механических фильтровальных установок есть еще и природные.

Характеристики природных:

  • Самым лучшим природным фильтром для конструкции скважины является гравий.
  • Он обладает отличными свойствами при задержании мелких и крупных вредоносных для источника частиц.
  • Основной его функцией считается способность к самоочищению.
  • Гранулы для фильтра гравия должны быть не более 1-2 мм.
  • Его располагают как снаружи конструкции в качестве обсыпки и в самой скважине.
  • Засыпают гравий на дно колодца небольшим слоем и только после этого проводят установку фильтровального и насосного оборудования.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
