Естественная вентиляция в частном доме: делаем своими руками по инструкции с фото

Содержание

Какие функции

Действительно ли вентиляция необходима, чтобы придать ей такое большое значение? Такой вопрос может задать только дилетант. Потребность в постоянной системе воздухообмена трудно переоценить как с точки зрения создания и поддержания наиболее комфортного для жизни и безопасного для здоровья человека микроклимата, так и с точки зрения обеспечения длительной безаварийной эксплуатации здания в целом.

Кислород в воздухе необходим для нормальной жизнедеятельности человека. Во время дыхания его постепенно заменяет углекислый газ, а при отсутствии постоянного притока свежего воздуха атмосфера в замкнутом пространстве становится тяжелой, удушливой, вызывая быструю усталость, сонливость, беспокойный сон или даже более серьезные реакции в виде одышки, головокружения, конвульсий и т.д., особенно у людей, страдающих хроническими заболеваниями дыхательных путей и кровообращения.

Эффективная вентиляция уже сейчас необходима для поддержания богатой кислородом, дышащей и комфортной атмосферы в доме.

Невозможно избежать того, что человеческая жизнь постоянно сопровождается запахами. Это пот и другие вполне нормальные выделения из организма, запах которых не особенно приятен, это парфюмерия и косметика, это бытовая химия и другие источники. Если эффективная вентиляция не будет обеспечена постоянно, атмосфера в жилых помещениях очень быстро станет непригодной для нормальной эксплуатации.

Даже если мы не учитываем ванную комнату, кухню, в жилом пространстве дома всегда накапливаются запахи, которые могут испортить комфортный микроклимат.

На улице уже почти нет домов с “удобствами”. Комфорт проживания ассоциируется с оборудованной ванной комнатой или, по крайней мере, с душем, теплым туалетом или комбинированной ванной комнатой. Вентиляция должна быть организована таким образом, чтобы воздух вместе с запахами и парами из этих помещений не попадал в жилые помещения, а немедленно выводился наружу.

Кухня всегда нуждается в особом внимании. Это связано с повышенной температурой в этом помещении при приготовлении пищи, продуктами сгорания при использовании газовой плиты, а также многочисленными запахами, приятными и не очень приятными, с жирными дымами и большим количеством пара. Все это должно быть немедленно вывезено из дома.

Приготовление пищи обязательно предполагает большое “разнообразие” с точки зрения степени “приятности” запахов, повышенной влажности и высокой концентрации продуктов сгорания газа. Все это требует быстрого удаления снаружи.

Воздух, выдыхаемый людьми и животными, всегда содержит высокую концентрацию водяного пара. Кроме того, избыточной влажности в помещении способствуют различные бытовые электроприборы – стиральные и посудомоечные машины, утюги, электрочайники и т.п. К этому можно добавить сушку постиранной одежды, влажную уборку и другие причины.

Высокая влажность воздуха, не имеющая выхода из-за отсутствия или недостаточной вентиляции, приводит к влажным стенам, которые становятся любимым “трамплином” для развития разнообразной микрофлоры – грибов, плесени, мха, а при сильных морозах – окна покрываются коркой льда. Прочность переувлажненных строительных конструкций, выполненных из любого материала, резко снижается.

Слишком высокая влажность не так безобидна, как может показаться необученному глазу. Это все последствия отсутствия или неэффективности вентиляции.

К сожалению, не все хорошо с многими материалами, которые обычно используются для отделки, изоляции или производства мебели. Многие из них способны выделять в атмосферу дома такие вещества, как формальдегид, стирол и другие токсичные соединения. Вентиляция помогает максимально снизить эти выбросы.

При проектировании любого здания в наши дни особое внимание уделяется вентиляции. Если владелец по каким-либо причинам получил дом, не оборудованный такой системой, ему придется сделать это без промедления

Вначале будет проще организовать естественную вентиляцию, так как она обычно не требует чрезмерных затрат и больших изменений в интерьере.

Какая схема лучше для коттеджа?

Для определения того, что и как лучше всего организовать вентиляцию в частном доме, необходимо учитывать множество факторов, в том числе и эффективность работы всех инженерных сетей и отопительного оборудования в здании.

При выборе правильного типа системы вентиляции обратите внимание на:

  • климатические характеристики местности;
  • наличие источников неприятных и опасных загрязнителей воздуха вблизи дома;
  • назначение отдельных помещений;
  • индивидуальные архитектурные особенности здания;
  • наличие газовых печей или котлов, а также каминов или дровяных/угольных печей;
  • количество постоянных жителей в коттедже и др.

Для самостоятельного проектирования и монтажа рекомендуется только естественная вентиляция. Для расчетов используются упрощенные методы со средними значениями. Это легко понять.

Для жилых помещений воздухообмен определяется на уровне 30 м3/ч, для ванных и туалетов – в диапазоне 25-30 м3/ч, а для кухонь – 70-100 м3/ч. На основании этих данных и кубатуры помещений следует только рассчитать ширину вентиляционных каналов, а затем развернуть их в здании.

Лучше всего это делать на этапе проектирования дома. Часто лучшим решением является воздухоотводчик в центре здания, выход которого находится выше конька крыши.

Правильный расчет механической вентиляции требует специальных знаний. Ошибки в расчетах могут привести к постоянному выходу из строя вентиляционного оборудования и слишком дорогим установкам.

Если дом построен в двух- или трехэтажной планировке и для него выбрана система принудительного воздухообмена, то лучше доверить его проектирование профессионалу. Установка может быть выполнена вручную.

Однако, если у вас нет опыта в таких вопросах и вы не хотите в будущем сталкиваться с проблемами, то следует также доверить установку всего вентиляционного оборудования специалисту.

По сравнению с механической вентиляцией, естественная вентиляция дешевле, менее шумная и не зависит от наличия электричества. Однако ее сложнее регулировать. Кроме того, конструкция сильно зависит от внешних погодных факторов.

Но отсутствие электрических вентиляторов означает отсутствие проблем с поломками и техническим обслуживанием.

Принудительная система вентиляции в частном доме в комбинированном или только вытяжном или приточном исполнении более сложна в монтаже и эксплуатации. Однако это позволяет сэкономить на отоплении и более точно контролировать микроклимат в доме.

Советы и рекомендации

При строительстве частных домов некоторые владельцы пренебрегают установкой качественной системы вентиляции, так как это влечет за собой дополнительные финансовые расходы. Некоторые люди считают, что открытые окна и работающий кондиционер сделает условия нахождения в доме комфортными.

Важные моменты:

  • установка кондиционера не решит все проблему свежего воздуха, так как не создает его круговорота. Устройство лишь временно изменяет показатели воздуха;
  • одного вытяжного вентилятора недостаточно для хорошего проветривания дома. В любом помещении должен обязательно быть приток воздуха. Если же это не происходит и специальные нагнетающие воздух приборы не установлены, а материалы, использованные при строительстве дома не имеют пор и микротрещин, то при включении вытяжки в помещении воздухооборот полностью остановится. Это объясняется тем, что при отсутствии притока воздуха в комнате установится давление, препятствующее прохождению воздушных потоков к вентилятору;
  • проветривание путем открытия окон и дверей лишь на время улучшает микроклимат помещения;
  • вентиляция может быть установлена в местах, не доступным человеческому глазу, а поэтому не портит дизайн помещения.
Популярные статьи  Устройство кухонного смесителя: из чего состоят и как работают типовые смесители

Подбираем высоту труб

Следующий шаг – определение силы тяги, возникающей внутри вытяжного блока при заданном перепаде высот. Параметр зовется располагаемым гравитационным давлением и выражается в Паскалях (Па). Расчетная формула:

  • p – гравитационное давление в канале, Па;
  • Н – перепад высот между выходом вентиляционной решетки и срезом вентканала над крышей, м;
  • ρвозд – плотность воздуха помещения, принимаем 1.2 кг/м³ при домашней температуре +20 °С.

Методика расчета основана на подборе требуемой высоты. Вначале определитесь, на сколько вы готовы поднять трубы вытяжки над кровлей без ущерба внешнему виду здания, затем подставьте значение высоты в формулу.

Пример. Берем перепад высот 4 м и получаем давление тяги p = 9.81 х 4 (1.27 — 1.2) = 2.75 Па.

Теперь грядет сложнейший этап – аэродинамический расчет отводных каналов. Задача – выяснить сопротивление воздуховода потоку газов и сопоставить результат с располагаемым напором (2.75 Па). Если потеря давления окажется больше, трубу придется наращивать либо увеличивать проходной диаметр.

Аэродинамическое сопротивление воздуховода вычисляется по формуле:

  • Δp – общие потери давления в шахте;
  • R – удельное сопротивление трению проходящего потока, Па/м;
  • Н – высота канала, м;
  • ∑ξ – сумма коэффициентов местных сопротивлений;
  • Pv – давление динамическое, Па.

Покажем на примере, как считается величина сопротивления:

  1. Находим значение динамического давления по формуле Pv = 1.2 х 1² / 2 = 0.6 Па.
  2.  Сопротивление от трения R находим по таблице, ориентируясь на показатели динамического напора 0.6 Па, скорости потока 1 м/с и диаметра воздухопровода 225 мм. R = 0.078 Па/м (обозначено зеленым кружочком).
  3. Местные сопротивления вытяжной шахты – это жалюзийная решетка, отвод кверху 90° и зонт на конце трубы. Коэффициенты ξ этих деталей – величины постоянные, равные 1.2, 0.4 и 1.3 соответственно. Сумма ξ = 1.2 + 0.4 + 1.3 = 2.9.
  4. Окончательное вычисление: Δp = 0.078 Па/м х 4 м + 2.9 х 0.6 Па = 2.05 Па.

Сравним расчетный напор, образующийся в воздухопроводе, и полученное сопротивление. Сила тяги p = 2.75 Па больше, чем потери давления (сопротивление) Δp = 2.05 Па, шахта высотой 4 метра слишком высока, строить такую бессмысленно.

Теперь укоротим вентканал до 3 м, снова произведем перерасчет:

  1. Располагаемое давление p = 9.81 х 3 (1.27 — 1.2) = 2.06 Па.
  2. Удельное сопротивление R и местные коэффициенты ξ остаются прежними.
  3. Δp = 0.078 Па/м х 3 м + 2.9 х 0.6 Па = 1.97 Па.

Напор природной тяги 2.06 Па превышает сопротивление системы Δp = 1.97 Па, значит, шахта трехметровой высоты станет исправно работать на естественную вытяжку и обеспечит нужный расход удаляемых газов.

Канал вентиляции Ø225 мм можно разделить на 2 меньших трубы, но не по диаметру, а по сечению. Получаем 2 круглых вентканала 150—160 мм, как сделано на фото. Высота обеих шахт остается неизменной — 3.5 м.

Советы по обустройству естественной вентиляции

Каждое помещение в загородных строениях или дачном доме имеет особенности, которые нужно учитывать при монтаже вентиляционных устройств.

В санузле

Для туалета и ванной комнате в загородном строении, необходимо предусмотреть возможность микропроветривания через окна или двери.

В бане

При оборудовании вентиляции в бане предусматривают размещение приточного канала в месте установки печи. Уличный воздух проникает снизу, постепенно вытесняя теплый воздух к потолку, нагреваясь сам. Вытяжной клапан в парной устанавливают под потолком.

Клапана открываю при необходимости быстро просушить парилку или моечную.

В котельной

Если загородный дом обогревается газом, в нем обязательно предусматривают отдельное помещение для размещения оборудования. Газовый котел является объектом повышенной опасности, поэтому требования к оборудованию котельной вытяжкой, достаточно серьезные.

Вентиляция котельной монтируется отдельно и не врезается в общую вытяжную трубу, чаще всего для избавления от дыма и газа применяют наружную трубу.

Для доставки наружного воздуха в котельные используют приточные приборы. Слабым местом приточно-вытяжной системы естественного типа в котельных является зависимость от мощности ветра. В тихую, безветренную погоду, обеспечить хорошую тягу невозможно.

Повороты вентиляционных каналов снижают эффективность на 10%.

В жилых комнатах

Для обеспечения эффективной циркуляции воздуха между отдельными комнатами в доме необходимо устраивать в нижней части дверных полотен небольшие отверстия или зазоры между дверным полотном и полом.

На кухне

При монтаже вытяжной вентиляционной решетки над плитой, нужно располагать это устройство на расстоянии 2 метров от пола. Такое положение вытяжки позволяет эффективно удалять избытки тепла, копоть и запахи, не давая распространиться им по помещению.

Естественная вентиляция частного дома

Вентиляция коттеджа естественным путём работает за счёт разницы температур и давления воздуха снаружи и внутри дома. Она строится на простых физических законах. Температура в закрытых помещениях теплее, чем вне дома, поэтому воздух там обладает меньшей массой. Благодаря этому он поднимается, где попадает в шахту вентиляции и выводится за пределы здания. В помещении возникает разрежение, способствующее затягиванию свежего потока с улицы через отверстия в ограждающих конструкциях дома. Поступившие массы имеют тяжёлую структуру, поэтому опускаются к полу комнаты. Под их воздействием лёгкий тёплый воздух вытесняется наверх. Таким образом, происходит естественная циркуляция воздуха.

Ветер также влияет на скорость поступления свежего потока в помещение, однако в современных постройках этот фактор вряд ли стоит учитывать. Новые пластиковые стеклопакеты работают на сохранение тепла внутри здания и не пропускают порывы ветра в помещение. В таком случае рекомендуется установить окна со специальными клапанами, которые способствуют проветриванию комнат.

Естественная вентиляция частного дома может быть организована по такому же принципу, как и в обычной квартире – приточный воздух поступает с улицы через окна и двери, проходит через все комнаты и выводится в каналы, расположенные в ванной и на кухне. В таком случае не понадобится делать отдельные вентиляционные отверстия в жилых помещениях.

Преимущества и недостатки естественной вентиляции

Преимущества естественной системы вентиляции можно отметить в нескольких пунктах:

  • Недорогие материалы. Для обеспечения притока и вывода воздуха не требуется специального оборудования, помимо труб и решёток для создания отверстий.
  • Лёгкость монтажа и ремонта. Конструкция достаточно проста, она не требует навыков строительства и последующего обслуживания.
  • Низкий уровень шума. Ввиду отсутствия вентиляторов и низкой скорости движения воздуха, звук в трубе не создаётся.

Варианты естественной вентиляции: 1 — с дефлектором; 2 — с роторной турбиной; 3 — шахта с зонтом (флюгарком).

К недостаткам системы естественной вентиляции дома можно отнести:

  • Слабую эффективность при низкой разнице температур снаружи и внутри здания в летнее время.
  • Отсутствие регулировки работы системы.

Естественную вентиляцию рационально применять в деревянных постройках.

Популярные статьи  Где и когда лучше бурить скважину на участке: общие правила + советы опытных буровиков

Вентиляция в частном доме своими руками: некоторые особенности

Схема организации воздухообмена в доме

Доставка воздушных потоков во все комнаты и отвод их в атмосферу осуществляется воздухопроводной сетью. Ее составляющие: воздуховоды, переходники, повороты, тройники. Характерные особенности: площадь сечения; форма; жесткость (жесткие, гибкие, полугибкие). Обязательна регулировка интенсивности потока. При превышении допустимых значений – создается сильный шум. Материал изготовления воздухопроводной сети – оцинкованная сталь или пластик.

Изоляционный материал подбирается по желанию, но не менее 10 мм толщиной. Изоляции подвергают трубу притока от наружной решетки до секции подогрева (рекуператора), вытяжку – на чердаке. В качестве датчиков используют термостаты, гидростаты, датчики давления.

Для правильной работы наружной вентиляции в частном доме нужно соблюдать требования. Во-первых, часть вытяжной трубы, проходящую через холодное чердачное помещение необходимо утеплять. Утеплитель выбирают не пропускающий влагу. Во-вторых, выходящая труба должна быть выше уровня конька на 0,5 м. В-третьих, на конец трубы, желательно, монтировать дефлектор. Он улучшит работу всей системы на 15-20% за счет втягивания отработанного воздуха и пропуская его через специальные отверстия. Кроме того, он защитит трубу от попадания снега, дождя, птиц, мусора, а зимой – от обмерзания.

Если вы решили сделать вентиляцию своими руками, помните, что воздуховоды, короба и другие элементы системы – не должны бросаться в глаза. Если система монтируется после отделочных работ, то спрятать их будет практически невозможно. Потому, вентиляцию нужно вкладывать в проектные работы. Монтаж системы требует поведения пусконаладочных работ.

https://www.youtube.com/watch?v=SAwNykjmiyw

Принудительная вентиляция: основные характеристики

Принудительная вентиляция основывается на применении специального вентиляционного оборудования, а именно приточно-вытяжной установки, которая дополнительно очищает, подогревает поступающие в дом воздушные массы. Этот тип вентиляции подходит в тех случаях, когда естественная вентиляция не справляется с возложенными на нее функциями, а это происходит в большинстве загородных домов и коттеджей.

Приточно-вытяжная система является самой полноценной и комфортной, но при этом, естественно, самой затратной. В данном случае происходит полноценный равномерный воздухообмен с подготовкой свежего воздуха (очищение, нагрев, ионизация). Такая система рассчитывается и специально проектируется под каждый объект индивидуально. В этом нет ничего сложного, но, тем не менее, системы отличаются между собой, так как зависят от площади, технических особенностей различных домов, пожеланий хозяев, финансовых возможностей домовладельца.

Приточно-вытяжная вентиляция коттеджа подразумевает наличие вентиляционного оборудования и сети. Оборудование состоит из таких элементов:

  • воздушный клапан;
  • калорифер;
  • шумоглушитель;
  • вентилятор.

К сети относят воздухозаборную решетку, воздуховоды и устройства для распределения воздуха – диффузоры, анемостаты.

На изображении показано, как осуществляется приточно-вытяжная вентиляция в загородном доме.

Также к принудительному типу относят вентиляцию смешанного типа. Вентиляция смешанного типа оборудуется лишь при условии, что естественная не справляется со своей задачей. При смешанной вентиляции приток свежего воздуха осуществляется через окна, двери, а вытяжка делается принудительно с помощью вытяжных вентиляторов. Они обеспечивают более сильный напор и соответственно вытягивают большее количество воздуха.

Как правило, вытяжные вентиляторы ставят в туалете, ванной и на кухне, где необходимо избавляться от запахов и влаги. Такой вариант системы является также крайне экономичным и функциональным в бытовом плане, но не обеспечивает полноценного равномерного воздухообмена по помещениям с комфортными температурами (например, зимой может быть холодный сквозняк от форточки, а летом поступать горячий воздух). Кроме того, смешанный тип вентиляции не подойдет, если воздух нуждается в очищении.

Система вентиляции в таунхаусе почти ничем не отличается от коттеджей. Наиболее оптимальной для таких помещений являются такие типы принудительной вентиляции:

  1. С применением приточных клапанов и вытяжных вентиляторов
  2. С установкой с рекуператором

В обоих случаях используются приточно-вытяжные установки, которые обеспечивают приток свежего воздуха и вытяжку отработанного, но во втором случае установка имеет дополнительную функцию – рекуперацию тепла. Она позволяет экономить до 70% электроэнергии в зимнее время, так как тепло отработанных воздушных масс используется для того, чтобы нагреть чистый холодный воздух с улицы.

Плюсы и минусы различных систем вентиляции загородного дома представлены в таблице.

Тип системы
Особенности Естественная Смешанная Приточно-вытяжная
Эффективность низкая средняя высокая
Комфортность низкая низкая высокая
Стоимость низкая низкая высокая
Занимаемое пространство труба в шахте труба в шахте оборудование, воздуховоды по помещениям за потолком
Система фильтрации отсутствует отсутствует от пыли, запахов и т.д.
Необходимость обслуживания отсутствует периодическая чистка вентиляторов (1 раз в 2-3 года) е реже 1 раза в год чистка фильтров, диагностика
Эксплуатационные расходы на электроэнергию отсутствует низкие (работа вентиляторов) средние, высокие (работа вентиляционной установки, подогрев воздуха)
Гибкость системы низкая низкая высокая
Режимы работы (зима-лето) зависит от погодных условий зимой поступает холодный воздух, летом горячий круглогодично поступает воздух с комнатной температурой
Шумность работы низкая низкая, средняя низкая, средняя

Наши специалисты имеют большой опыт в проектировании и монтаже систем вентиляции частных домов любого уровня сложности. В нашей компании вы можете совершенно бесплатно получить консультацию и расчет стоимости системы наиболее подходящей под Ваши задачи и условия.

Получить бесплатную консультацию инженера по вентиляции частного дома

Получить!

Утепление каналов естественной вентиляции

Охлаждение воздуха в канале естественной вентиляции приводит к уменьшению тяги и к выпадению из удаляемого воздуха конденсата. Для защиты каналов от охлаждения, их не рекомендуется размещать внутри наружных стен дома.

Вентиляционные каналы, которые находятся в наружных стенах, а также участки, проходящие через неотапливаемое помещение (чердак), должны быть утеплены. Рекомендуется утеплять и участки вентканалов, расположенные снаружи, на крыше.

Снижение аэродинамического сопротивления каналов вентиляции

Сила тяги в канале естественной вентиляции зависит и от сопротивления движению воздуха по каналу — аэродинамического сопротивления. Для того, чтобы сопротивление движению воздуха по каналу было минимальным, необходимо:

  • Увеличивать сечение канала;
  • В канале не должно быть местных сужений и расширений;
  • Направление канала должно быть вертикальным и прямолинейным. Допускается, в случае необходимости, смещение канала в сторону до 1 м. под углом не более 30 град. к вертикали. Канал естественной вентиляции не должен иметь горизонтальных участков.
  • Обеспечить гладкость стенок канала вентиляции. В системе естественной вентиляции не допускается использование гофрированных труб. Стенки канала из кладочных строительных материалов тщательно выравниваются, швы затираются.

Как сделать вентиляцию в частном доме своими руками

Процедуру самостоятельного монтажа вентиляционной системы в частном доме можно разделить на несколько основных этапов.

  1. Расчеты и проектирование. Первый шаг заключается в вычислении требуемого воздухообмена. Это можно сделать по формуле, описанной выше.
  2. Выбор сечения воздуховодов. После вычислений необходимо определится с диаметров каналов системы. Небольшая величина приведет к постоянным загрязнениям, большая – к шуму и потере производительности. При монтаже каналов необходимо снизить количество поворотов к минимуму.
  3. Выбор типа вентиляции. Как уже было сказано, наиболее оптимальным вариантом является приточно-вытяжная система.
  4. Составление схемы расположения каналов.
  5. Определение месторасположения забора и вывода воздушных потоков.
  6. Непосредственно сам монтаж вентиляции.
Популярные статьи  Как выбрать стальную ванну: на что смотреть при выборе + обзор производителей

Выполняя точные расчеты, используя качественные материалы и точно следуя описанному алгоритму, создать вентиляционную систему своими руками очень просто.

Естественная вентиляция в частном доме: делаем своими руками по инструкции с фотоПриточно-вытяжная вентиляция

Установка вентилятора в санузел

Установка вентилятора в санузел – это проста процедура, которая позволит обеспечить качественную циркуляцию воздуха. Первым делом необходимо определится с месторасположением конструкции. Чаще всего, она устанавливается в выходное отверстие, соединенное с общей системой вентиляции.

Для установки вентилятора необходимо следовать следующей пошаговой инструкции.

  1. Подключить вентилятор к электросети. Процедуру включения можно осуществлять с помощью кнопки, расположенной непосредственно на конструкции, или же подвести его к обычному выключателю около санузла.
  2. Далее нужно снять защитную крышку и закрепить конструкции на выходе вентиляционного отверстия с помощью полимерного клея или жидких гвоздей.
  3. Последний шаг заключается в установке защитной крышки и проверке работы установленной конструкции.

Устройство вытяжки

Принцип работы вытяжного вентилятора выглядит следующим образом:

  • воздух, находящийся в помещении нагревается за счет отопительных приборов, дыхания жильцов и т.д.;
  • свежий воздух поступает в помещение и создает повышенное давление за счет разницы температур, из-за которого отработанные воздушные массы поднимаются к потолку помещения;
  • вытяжной вентилятор засасывает воздух в верхней части помещения в вентиляционные каналы, по которым он в дальнейшем выводится из дома.

Естественная вентиляция в частном доме: делаем своими руками по инструкции с фото

Приточная вентиляция с помощью диффузора или решетки

Приток свежего воздуха осуществляется по вентиляционным каналам. За его равномерное распределение по помещению отвечают такие элементы как диффузоры и решетки. Они позволяют воздуху равномерно разнестись по комнате, что препятствует образованию застоя.

Диффузоры и решетки классифицируются по нескольким параметрам:

  • форма – круглая, прямоугольная или квадратная;
  • размер;
  • дополнительные опции – встроенные вентиляторы, вытяжки, увлажнители, обогреватели т.д.

Приточная вентиляция с помощью приточного клапана

Приточная вентиляция, работающая за счет приточных клапанов – это самый простой способ создания вентиляционной системы. Клапан – это конструкция, которая может устанавливаться в стены, окна, двери и т.д.

Воздух поступает с улицы через клапаны и попадает в помещение. Установить приточный клапан очень легко. Для этого достаточно следовать следующей инструкции.

  1. Определится с местом расположения конструкции. Чаще всего такие конструкции монтируются в пространство под окна или же в стены.
  2. Вне зависимости от выбранного месторасположения необходимо просверлить сквозное отверстие под углом в направлении вниз (это требуется для предотвращения попадания в помещение воды, пыли и т.д.).
  3. Далее необходимо установить клапан и зафиксировать его в отверстии.
  4. Оставшееся пространство в проделанном отверстии заделывается с помощью герметика.

При выборе количества приточных клапанов, необходимо учитывать скорость отвода отработанных воздушных масс. Вытяжка должна успевать отводить количество использованного воздуха равное объему поступающего. В этом случае, коэффициент полезного действия вентиляционной системы будет максимальный.

Естественная вентиляция в частном доме: делаем своими руками по инструкции с фото

Составляющие гравитационного воздухообмена

Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.

К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.

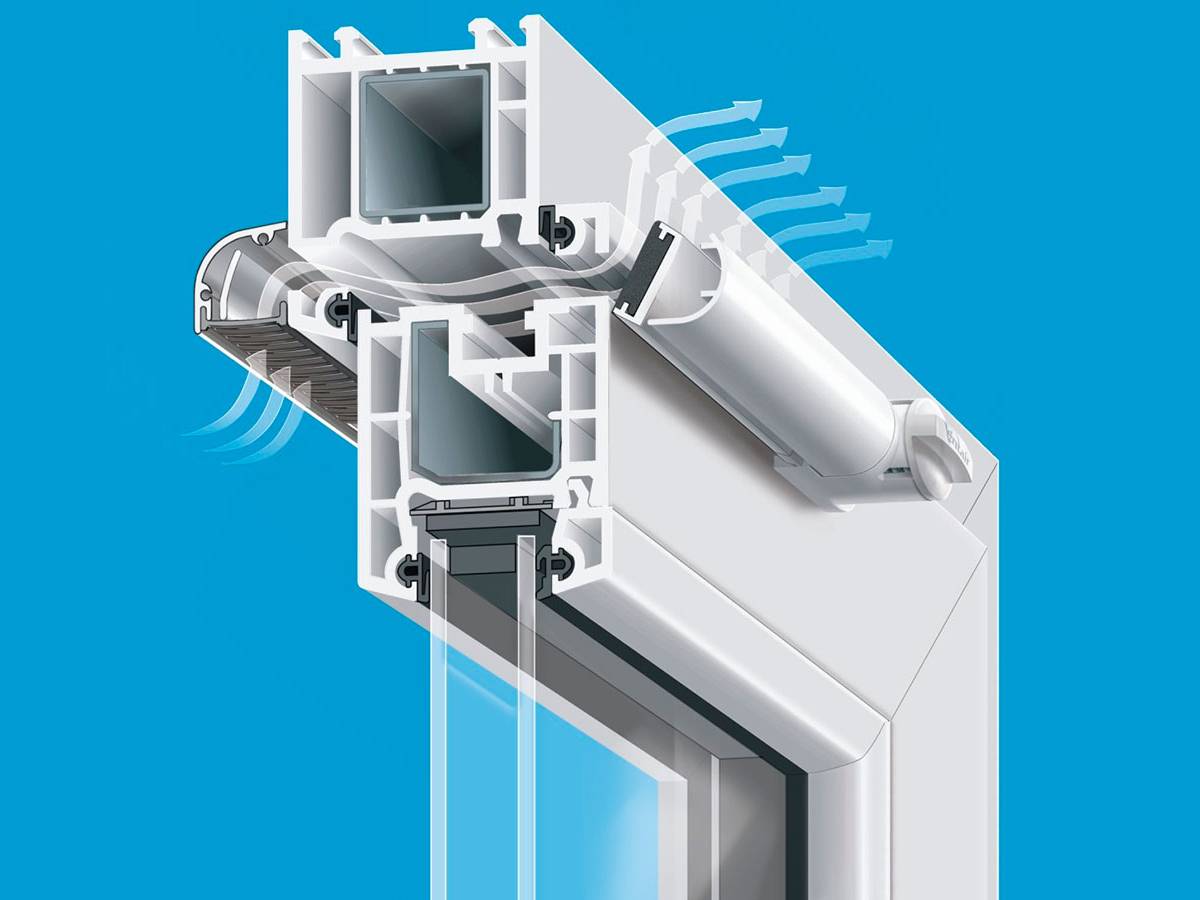

Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами

Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.

Оконный приточный клапан

Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям

Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.

Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.

Стеновое вытяжное или приточное устройство

Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.

Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.

Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение

Преимущества установки приточного клапана перед обычным проветриванием:

  • Возможность регулировать приток свежего воздуха;
  • Способность пропускать значительно меньше уличного шума;
  • Наличие фильтров разной степени очистки воздуха.

Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.

Межкомнатные переточные решетки

Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.

Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.

Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см

Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
