Экран под ванну из плитки: способы, инструкция по устройству

Сложность может возникнуть при фиксации последней полосы, ведь при совмещении деталей необходимо обеспечить достаточную плотность прилегания

Приклеивая отрезки панелей к верхнему профилю, не забывают оставить достаточно места для последующего монтажа пластикового плинтуса. Его фиксируют на саморезы, предназначенные для работы с металлическими изделиями, либо же приклеивают «жидкими гвоздями». Клей наносят, слегка отодвинув стенку назад, после чего придвигая ее на место.

Чтобы облагородить места стыков, под примыкающие к стенам планки также подсовывают пластиковый плинтус.

Работая с гипсокартонными листами, заготовки по высоте делают на пару сантиметров короче. Их закрепляют, отступив от пола и верхнего края чаши по одному сантиметру.

Такое решение позволяет минимизировать контакт торцевых граней с водой, предупредив тем самым разбухание гипсовых полотен

Заготовки фиксируют к каркасу, «сажая» их на саморезы через каждые 15-20 см.

Из нарезанных заготовок панелей набирают поверхность экрана. В месте, где предусмотрено технологическое отверстие, прорезают отверстие.

Через открывающуюся или съемную часть вы получите доступ к коммуникациям для профилактического осмотра и выполнения ремонтных работ

Представленные в продаже сантехнические люки делают из влагостойкого гипсоволоконного листа или алюминия. Они в разы прочнее пластиковых аналогов, а потому способны прослужить в разы дольше.

Достойной альтернативой стационарным конструкциям являются съемные панели, которые удобно крепить к передней стене экрана с помощью магнитов.

Готовый сантехнический люк откидного или поворотного исполнения необходимого размера не составит труда купить в любом строительном магазине

В последствие его можно будет задекорировать решеткой, облицевать искусственным камнем или зеркалами. Благодаря этому люк будет гармонично сливаться со стеной, становясь невидимкой.

Конструкции

Речь пойдет о том, как можно сделать экран под ванну своими руками так, чтобы он был функциональным, красивым и удобным. У каждого свои представления об удобстве и красоте. Потому мы рассмотрим возможные варианты, а вы уж сами определитесь как вам лучше его сделать.

С широким бортиком или нет

Иногда вокруг ванной делают широкий бортик. Получается она как-бы вставлена в футляр. С одной стороны это удобно — можно поставить что-то на борта и с эстетической точки зрения ванна более гармонично вписывается в интерьер.

Пример экрана ванны с широким бортиком

Но не все могут себе позволить выделить большое пространство. Ванные комнаты обычно не радуют своими размерами и лишние 10-15 см могут быть критичными. К тому же такой вид установки может быть неудобным для пожилых людей. Чтобы зайти в ванну, приходится делать большой шаг, что для них не всегда возможно.

Зато у такого варианта есть еще один положительный момент: под ванной можно сделать полочки большой ширины. Они могут быть открытыми или со сдвижными/распашными дверками.

Функциональный экран для ванной с полочками

Аналогичные полочки делают и без широкого бортика, но глубина их намного меньше. Хотя, может это и не минус, а плюс — меньше будет собираться разных вещей, проще что-то доставать и убирать.

Выемка для ног

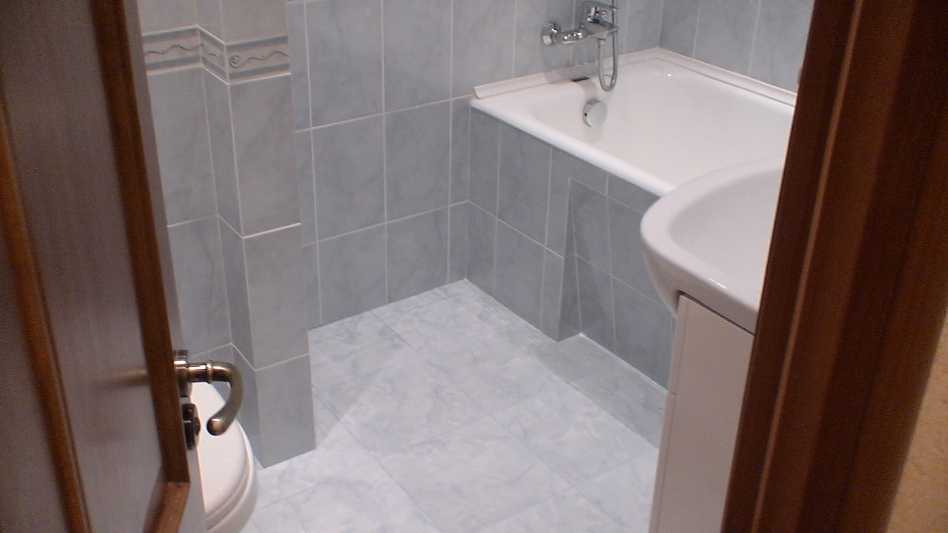

Мыть ванну или стирать в ней белье удобнее, если в экране есть выемка для ног. Ее глубина может быть небольшой — 10-12 см достаточно, ширина — порядка 35-45 см. Такие размеры позволяют без напряжения доставать до стен и противоположного борта.

С габаритами определились, дело за малым — выбрать как она будет выглядеть. Самая простая в организации квадратная выемка. Ее можно сделать из кирпича, газобетона и профиля.

Небольшое углубление под ноги прямоугольной формы

Интереснее выглядит нестандартная вариация — весь экран сделан из двух уровней, когда верхняя часть нависает над нижней (на фото ниже). В этом варианте можно смонтировать влагостойкую светодиодную ленту для подсветки. Должно получится интересно.

В двух уровнях — необычно

Следующий вариант — часть экрана сделать под наклоном. В случае с профилем это реализуется легко — с кирпичом — почти невозможно, с газобетоном — можно, но сложно.

Каркас для наклонной плоскости

Обшивка гипсокартоном

Как выглядит в результате

Есть еще вариант — приподнять верхний край экрана над полом на несколько сантиметров. Получится он на ножках и никаких проблем с местом для ног. Но появляются проблемы с уборкой. Высоко облицовку не задерешь — некрасиво, а если оставить небольшую щель, то как убирать? Проблема.

Экран под ванну можно сделать не до пола

В общем, из всех этих вариантов можно выбрать для себя что-то наиболее подходящее, хотя делают и глухой ровный экран в пол.

Люки для ревизии

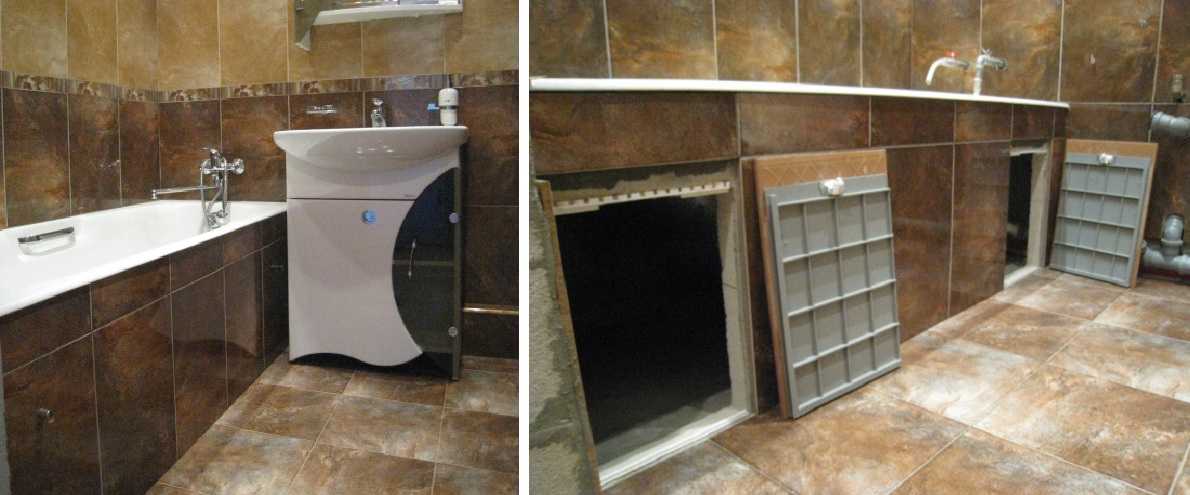

Экран под ванну обязательно должен иметь съемную/открывающуюся часть, через которую можно получить доступ к коммуникациям. Есть несколько возможностей это сделать. Первый — установить пластиковый люк. Не всем он внешне нравится, но это — самый простой и дешевый вариант.

Пластиковый сантехнический люк

Следующая возможность — сделать съемную панель, которая к каркасу будет крепиться на магнитах. Не сказать, что этот вариант сложно реализуется, но требует большего опыта — надо рассчитать место установки люка так, чтобы на нем помещались целые плитки.

Вместо люка — съемная панель

Один момент: если швы будете затирать светлой пастой, люк все равно будет выделяться. Затирки швов в этом месте нет, а есть небольшие щели, которые на светлом фоне очень даже заметны.

На темной плитке с темной затиркой зазоров почти не видно

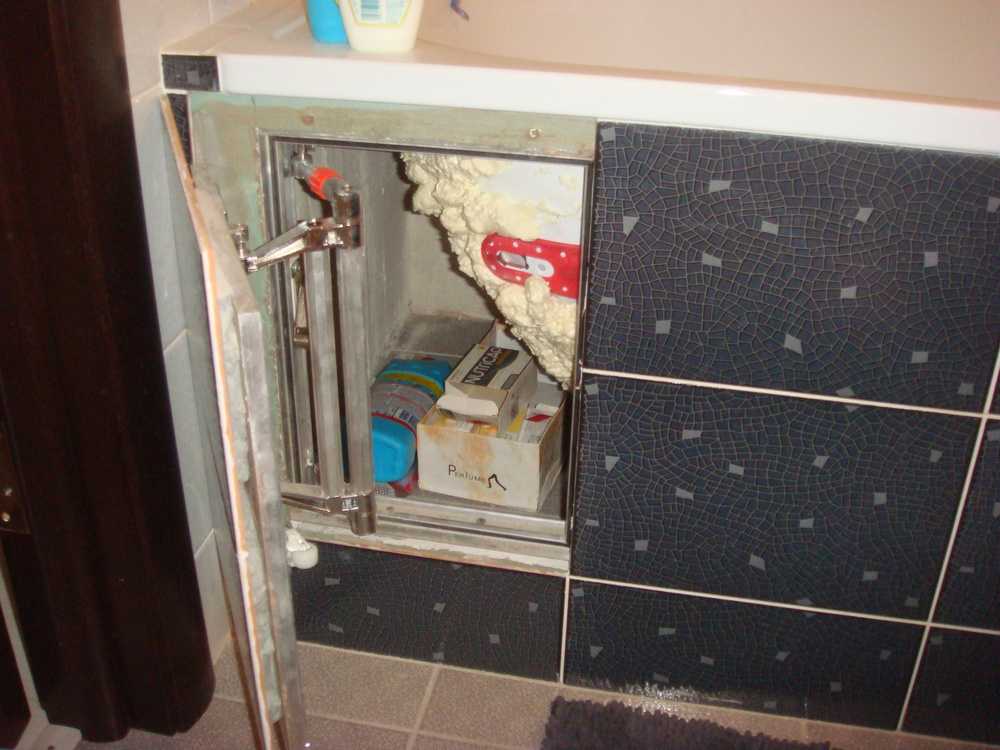

Самый технологичный, но и самый дорогой способ — поставить специальные люки для ревизии. Они есть двух видов — откидные на цепочках и поворотные.

Виды ревизионных люков под укладку плитки

Эти люки, в отличие от пластиковых, рассчитаны на укладку на них плитки. При хорошей установке и правильном расчете его увидеть непросто.

Так выглядит в закрытом состоянии

Открывается так

Работать удобно

Необходимые материалы и инструменты для изготовления экрана под ванну:

Направляющий профиль для гипсокартона ПН 27х28 мм – 2 шт., профиль ПП 27х60 мм – 1 шт., универсальные саморезы длиной 24-30 мм.
Клей «жидкие гвозди» для общестроительных материалов – 1 шт.
Влагостойкий гипсокартон толщиной 12 мм.
Плитка и плиточный клей. Затирка для плитки.
Ножницы по металлу, шуруповёрт, пистолет-аппликатор, уровень, рулетка, маркер.
Инструменты для работы с плиткой: ведро, шпатель, плиткорез.

Важное замечание:

Предлагаемый нами способ установки экрана из плитки не требует большого времени. Однако работа должна выполняться в три этапа с нужными для высыхания клея перерывами.

Сооружение съемного экрана

Съемный экран фабричного изготовления имеет стандартные размеры, которые не всегда соответствуют габаритам проема под ванной.

Из дополнительных материалов для изготовления экрана потребуется деревянный брусок сечением 20×40 или 40×40 мм и мебельные стойки с регулируемым вылетом.

Алгоритм изготовления самодельного съемного экрана:

Вырезать из плиты заготовку, соответствующую проему под ванной. Высота панели на 40-50 мм меньше окна, позволяя установить опоры.
Закрепить на тыловой части экрана деревянный брусок, расположенный на нижней кромке. Элементы соединяются шурупами, которые закручиваются через предварительно просверленные в плите отверстия.
Прикрутить к бруску корпуса ножки. Полученный просвет позволяет стоять впритык к ванной, ступни располагаются в нише.
Наклеить на внешнюю поверхность плитку или мозаику, обустройство ревизионных люков не требуется. В отделке используется силиконовый герметик, который защищает торцевые кромки декора от воздействия воды.
Затереть швы, а затем установить панель под ванну. Отрегулировать положение конструкции при помощи винтовых механизмов в опорах. Экран удерживается на месте плотным прижатием верхней кромки к бортику ванны. Если конструкция неустойчива, то предусматривается установка дополнительных ребер жесткости на тыловой части панели.

Подготовительные работы

Как сделать экран под ванну своими руками? Если нужна конструкция глухого типа, то процесс покажется простым. Оно так и есть. Но предварительно нужно выполнить следующие действия:

1. Сделать замеры и произвести разметку. Помните, нужно учитывать расстояние от борта до пола.

2. Составить план работ.

3. Приобрести детали и элементы для изготовления надежного металлического каркаса.

4. Собрать конструкцию и зафиксировать с помощью дюбелей.

5. Определить количество листов гипсокартона, раскроить согласно размерам будущего экрана.

6. Закрепить листы материала на каркасе. Это нужно сделать с помощью саморезов. Шаг между ними должен быть не более 15 см.

7. Места, которые примыкают к стене, нужно проклеить серпянкой.

8. Гипсокартон покрывают акриловой грунтовкой.

9. Стыки, если таковы имеются, промазать герметиком.

Выполнив эти работы, каркас будущего экрана готов.

Варианты укладки плитки и комбинированная облицовка

Габариты комнат и ее «начинка» сантехникой – ключевые параметры при выборе отделки способов укладки плитки.

В маленькой хрущевке очень тесно, поэтому лучше установить стиральную машинку под столешницу с умывальником. Громоздкую емкость лучше заменить треугольной ванной или джакузи. Не стоит выбирать крупную плитку и контрастную укладку, это раздробит пространство.

Однотонное решение разбавьте редкими яркими вставками небольшого формата или узорной плиткой. Хорошее освещение, включая периметр потолка и рамку зеркала, сделает ее немного просторнее.

При выборе материалов для отделки важную роль играет каждая мелочь

Стены можно украсить рисунками и узорами

Используйте декоративную плитку, это отлично украсит ванную комнату

Ванная комната большого метража тоже считается «проблемной» – надо заполнить все это пространство функциональными предметами, чтобы помещение не казалось безжизненным или пустующим. Тут допустимы эксперименты с цветом, формой плитки и типом укладки:

классический шов в шов, проверяется отвесом и уровнем;
вразбежку (со смещением швов, напоминает кирпичную стену);
по диагонали (оригинальный способ, расширяющий пространство);
параллельными полосками (лучше делать не сплошную стену, а фрагментарно);
модульная (укладка фрагментов разной формы и размера, но с совпадающим ребром, чтобы получился чередующийся орнамент);
вертикальная (прямоугольная плитка, визуально поднимает потолки);
пэчворк (пестрая плитка с разным рисунком одного формата, напоминает лоскутное одеяло);
мозаичная (из кусочков разной формы и размера выкладывается рисунок).

Если ванная комната большая, можно попробовать поэкспериментировать с цветом и материалами

В ванной можно повесить картину и поставить вазу с цветами

Можно также экспериментировать с площадью поверхности – облицовка плиткой части стены или всего пространства, а также обрамление функциональных предметов или зоны резервуара. Хорошо смотрится темный низ и светлый верх, широкая цветная полоска посередине или укладка градиент – с постепенным переходом от темного оттенка одного цвета к светлому. Больше интересных идей – в наших фото-примерах.

Облицовка ванн сложной формы

Если купальня имеет изогнутые контуры, то обычный экран с кафелем на нее установить не удастся. Основу из гипсокартона можно сделать любой формы. Но потом приклеить к ней большие по размерам керамические плитки вряд ли получится. Керамика не изгибается, ее можно лишь сломать.

Однако экран сложной конфигурации с дугообразными очертаниями вполне возможно облицевать с помощью мозаики. Ее мелкие кусочки подходят для этой цели идеально. Она не боится влаги и прослужит в ванной комнате не один год.

Мозаикой можно оклеить ванну с любыми контурами, она позволяет с легкостью повторить все ее изгибы и выпуклости

Для облицовки купальни или джакузи подойдет как мозаика в виде отдельных кусочков, так и готовые модули на гибкой сетке. Первый способ трудоемок и долог. Гораздо проще воспользоваться модулями с уже наклеенными под заданный узор мозаичными элементами. С их помощью легко удастся повторить контур чаши.

Кроме облицовки плиткой, существуют различные варианты декора пространства под ванной. Один из оригинальных способов – зеркальная ширма. Альтернативные методы создания экрана и технологии их реализации описаны в этой статье.

Формирование основы под плитку

Кафель под ванной можно наклеить на стенку, сделанную из гипсокартона, кирпича либо пазогребневых плит. Все три варианта приемлемы.

Но кирпичная кладка весить будет достаточно много, поэтому ее стоит использовать только в крайнем случае. Излишней нагрузки на пол ванной комнаты от перегородки из кирпича длиною в полтора и высотой около полуметра лучше избежать.

Способ #1: Гипсокартонные листы на каркасе

Черновое основание под плитку быстро и достаточно легко получится сделать с помощью гипсокартона. Для этого необходимо соорудить каркас из брусков или металлического профиля нужной конфигурации, а затем обшить его гипсокартонными плитами. При этом если для сборки рамы выбрана древесина, то ее необходимо пропитать антисептиками.

Главное – гипсокартон для монтажа в ванной комнате следует брать исключительно влагостойких марок (ГКЛВ) с поверхностью зеленого оттенка. Этот материал не гниет и на нем не образуется плесень. Он прочен, долговечен и не разбухнет от попавшей на него воды.

Использовать обычный ГКЛ или древесно-прессованные плиты без ламинации в санузле с его постоянной влажностью категорически не рекомендуется.

Основание под облицовку кафельной плиткой делается следующим образом:

Разметка. Отмечают линии по периметру ванны на стенах и полу вровень с ее бортиком.

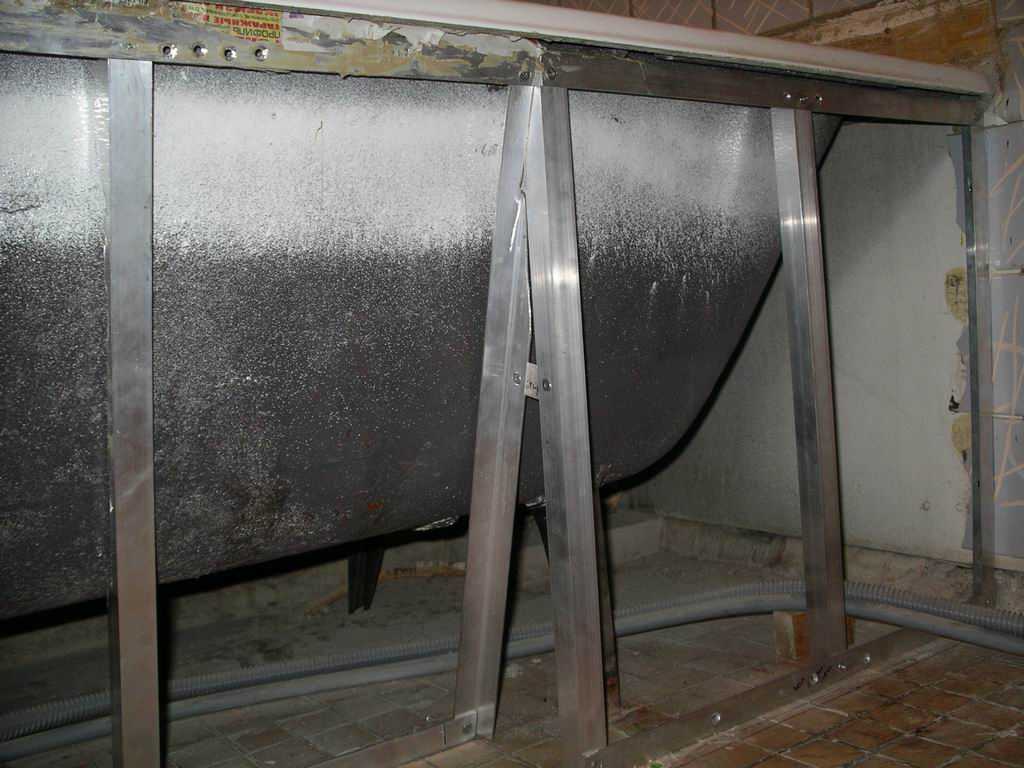

Монтаж каркаса. Из металлических профилей собирают раму. Каркас устанавливают со всех сторон ванны, предназначенных под отделку. Конструкцию выравнивают и при помощи дюбелей фиксируется к полу и стенам.
Раскрой гипсокартона. Листы раскраивают с учетом просветов в сантиметр у пола и бортика ванны, которые после будут заполнены герметиком.
Крепление ГКЛ. Листы гипсокартона крепят к каркасу саморезами с шагом в 10–15 см.
Подготовка люка. На месте ревизии вырезают отверстие под лючок из пластика.
Обработка швов. Стыки между полотнами ГКЛ и стенами проклеивают серпянкой. Швы по всему периметру гипсокартонной конструкции промазывают герметиком, а саму поверхность листов покрывают акриловым грунтовочным составом.

Не стоит при фиксации ГКЛ перетягивать саморезы, это может привести к разрушению листа в месте их вкручивания. И крепежи необходимо выбирать короткие, чтобы ненароком не повредить бока купальни.

Ревизионный лючок устанавливаться будет уже после наклейки плитки при окончательном оформлении экрана под ванной. Для его фиксации хватит обыкновенных жидких гвоздей.

При монтаже каркаса можно воспользоваться монтажной пеной. Она приклеится к наружному боку ванны, гипсокартону и профилю или брускам соединив их тем самым в единую конструкцию. Надо только следить, чтобы она не выдавила отдельные элементы формируемой под купальней перегородки, иначе экран получится кривым.

А вот вариант каркаса с последующей облицовкой без крепления на дюбели. Вместо них для фиксации профиля использован сантехнический герметик. Для работы потребуются следующие материалы:

Экраны своими руками

Проще всего собираются экраны под ванну из плитки своими руками при помощи гипсокартона. Конструкция их предельно проста: сначала собирается каркас из деревянного бруса, каркас закрывается листом гипсокартона, затем на его поверхность при помощи плиточного клея прикрепляется кафель.

Более детально схема сборки выглядит следующим образом:

Сначала при помощи строительного уровня и отвеса в двух углах ванны формируется разметка: прямо на стене и на полу вычерчивается геометрическая фигура, по линиям которой в дальнейшем будет устанавливаться деревянный каркас.
Каркас собирается либо из деревянного бруса либо из металлического профиля. Все вертикальные и горизонтальные элементы скрепляются между собой металлическими уголками.
Еще на данном этапе, если предусмотрена установка ревизионного люка, конструкция каркаса дополнительно усиливается посредством установки дополнительных металлических или деревянных профилей.
Монтируется люк, после этого производится обшивка каркаса листовым материалом.
Керамическая облицовка. Только после того, как будет установлен и обшит каркас можно осуществлять его облицовку. Кафель наклеивается на экран обычным приточным клеем. Если описываемое изделие устанавливается после завершения ремонта в ванной комнате вместо плиточного клея лучше использовать жидкое гвозди. Устанавливать правильно плитку помогают ниже следующие рекомендации.
Первая плитка монтируется в левом верхнем углу экрана. Ее положение выверяется по строительному уровню.
Затем устанавливается в линию соседний модуль. Расстояние между двумя плитками регулируется специальными пластмассовыми крестиками.
Если применяется ревизионное окно, его дверца тоже облицовывается кафелем. В этом случае укладку кафеля лучше всего начинать именно с ее декорирования.
После завершения облицовки выполняется затирка швов. Но предварительно верхний просвет между чашей и первым рядом облицовки заполняется монтажной пеной.

Как видите, алгоритм действий предельно прост. Сегодня практически каждый обыватель способен осуществить сборку экрана своими руками. Главное, соблюсти предложенную последовательность действий.

Нюансы приклеивание кафеля

Финишная облицовка сформированной под ванной перегородки производится с помощью плиточного клея либо жидких гвоздей. Первый вариант на оборотную сторону плитки наносится зубчатым шпателем, а второй – из тюбика несколькими точками по периметру и в ее центре.

Первая плитка кафеля наклеивается в одном из верхних углов и выравнивается с помощью уровня, остальные будут приставляться уже к ней

Чтобы плитки не поплыли в стороны, между ними вставляются пластиковые крестики, позволяющие точно контролировать размеры межплиточных швов. Последние после завершения облицовки подлежат обязательной затирке. Иначе сквозь них вода попадет под керамику, что рано или поздно приведет к ее отпадению.

Какие возможны варианты декорирования

Ванны различаются по форме, материалу изготовления и функционалу. Но способы оформления пространства под ними с помощью плитки во всех случаях одинаковы. Необходимо сделать для кафеля надежную основу, а после наклеить его по всем правилам и затереть швы.

При устройстве декоративной перегородки необходимо помнить о необходимости ниши для ног, а также не забывать о люке, облегчающем доступ к канализационным трубам

Конструктивно экраны под ванной могут быть:

с раздвижными или распашными дверками;
съемными либо капитальными;
с выдвигающимися ящичками и без них;
глухими и с нишей внизу для ног.

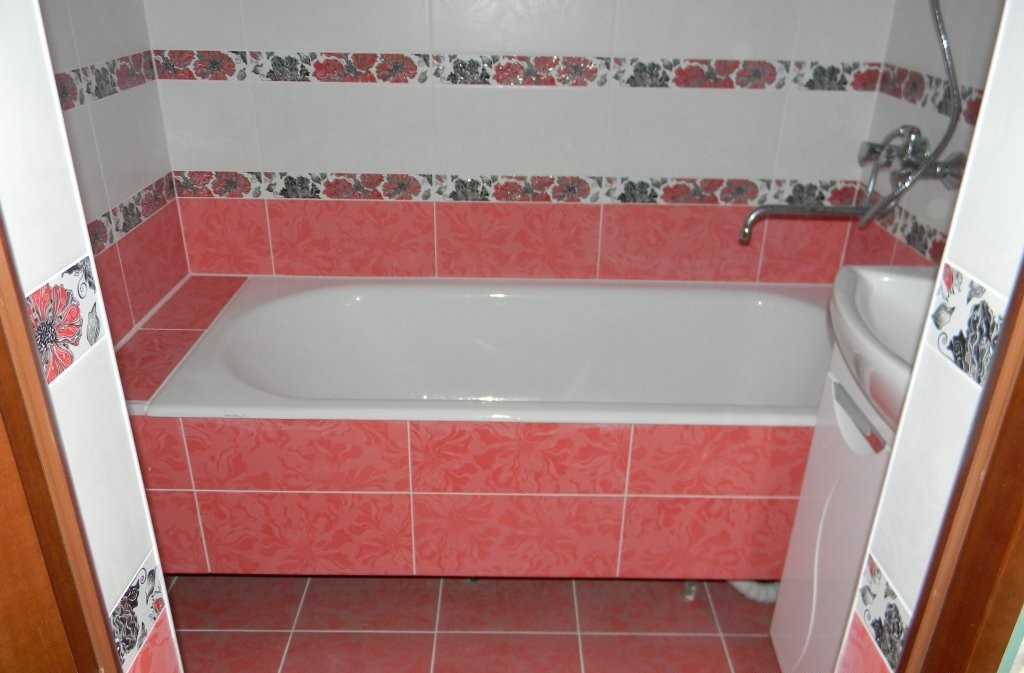

Самый простой способ укладки плитки – под бортик ванны. При его использовании не придется тратить силы на тщательное выравнивание нового края. Достаточно будет заложить верхний ряд кафеля под борт купальни или вровень с ним по вертикали. Плюс каркас и черновую поверхность для наклейки керамики в этом случае сделать будет также проще простого.

Если для облицовки ниши под ванной решено использовать керамическую плитку, то проще всего из нее сделать глухой сплошной экран без каких-либо изысков. Однако при засорах и протечках он не позволит добраться до коммуникаций. Его необходимо будет ломать, а потом заново все декорировать. Подобное решение продуманным назвать сложно.

Глухой кафельный экран просто монтируется и выглядит изящно, но если засорится сифон ванны или под нею прорвет трубы, то декор этот придется ломать без возможности восстановить

Более практичен вариант с ревизионной дверцей или окном. При устройстве такого экрана предусматривается технологическое отверстие, закрываемое пластиковым лючком либо снимаемой панелью размером в одну плитку. Получается и презентабельно и практично.

Экраны со сдвигаемыми или распахивающимися створками из плитки сделать крайне сложно. Кафель должен быть приклеен к прочной и без перекосов основе. А в случае с открываемыми и закрываемыми дверными полотнами добиться этого невозможно. Плитка неизбежно будет отваливаться от такой поверхности.

Ванна нередко используется для купания малышей и стирки белья. Стоять при этом рядом с нею приходится вплотную. Если у пола не сделана ниша или экран не имеет книзу скоса вглубь от края чаши, то ноги ставить в этой ситуации будет некуда. Стоя рядом придется глубже наклоняться, излишне напрягая спину. При декорировании ванны обязательно следует предусмотреть выемку для ступней.

Выбор керамики для панели под ванну

Керамическая плитка с глазурью невосприимчива к влаге и долговечна. Она проста в уходе и монтаже. Единственный ее недостаток – это хрупкость глазурованного слоя, при ударах он легко трескается. Но если не кидать в кафель тяжелых предметов, то проблема эта не столь актуальна и существенна.

Маркировка на коробке позволяет быстро сориентироваться в ассортименте плитки из керамики, для экрана в санузле достаточно будет дешевой настенной и не морозостойкой

Габариты большинства ванн скромные. Кафель для декорирования пространства под ними рекомендуется выбирать малого или среднего размера. Большие плиты придется резать, а это лишние остатки и потенциальные потери от растрескивания глазури при неаккуратном раскрое.

Также для облицовки экрана можно воспользоваться мозаикой. Однако выкладывать узор из небольших элементов долго и трудоемко. Проще выбрать готовые мозаичные модули в виде листов из стеклосетки с уже наклеенной на нее керамикой. Их нужно будет просто раскроить и закрепить на сделанной из гипсокартона или кирпича перегородке.

Основа для экрана из кирпича

Для создания экрана на кирпичной основе нужно возвести под ванной стенку толщиной в полкирпича. При первоначальной разметке необходимо учесть толщину кирпича + 2 см клея + толщина плитки, соответственно заглубив отметки.

Основа для экрана из кирпича

Кладка выполняется со смещением каждого следующего кирпича наполовину ( кстати, про ванну из кирпича своими руками Вы можете также прочитать на нашем сайте ). Это позволит избежать обрушения стены. Нужно оставить окошко для доступа к коммуникациям. Дверца в технологическое отверстие прикрепляется с помощью навесов. Нельзя, чтобы возводимая стена была опорой для ванной, поскольку верхний ряд кирпича должен быть на 2-3 см ниже края чаши ванной. В зазор заливают монтажную пену, которая герметизирует стык между чашей и стеной.

Облицовка

Для обшивки основы из кирпича подойдет кафель или штукатурка.

Облицовка ванн сложной формы

Зачем под ванной делать экран?

Стены и пол в санузле облицованы кафелем, а сантехника установлена на своих местах и подключена к коммуникациям. Все выглядит замечательно. Единственная портящая вид проблема – это пространство под ванной от ее бортика вниз.

Чтобы интерьер помещения стал выглядеть гармонично и законченно, необходимо как-то закрыть саму купальню и подсоединенные к ней трубы.

Основная задача декоративного экрана под ванной – это закрытие от взора хозяев непрезентабельных на вид ножек и наружного бока купальни

Если сантехника для купания сделана из акрила или пластика, то в большинстве случаев снаружи она имеет вполне приличный вид. А чугунные или стальные изделия взор наоборот не радуют. Их обязательно необходимо декорировать снаружи, иначе санузел будет выглядеть не слишком опрятно.

Часто домохозяйки под ванной хранят моющие средства и иное необходимое в быту добро. Все это, как и коммуникации, желательно закрыть декоративным экраном.

Подобная ширма – это отличный способ спрятать лишнее и не слишком красивое на вид. Все эти баночки, скляночки, тряпки и трубопроводы будут за нею надежно укрыты от взгляда людей.

Если санузел облицован кафельной плиткой, то экран под ванной рекомендуется делать также из нее. Так дизайн этой комнаты можно будет оформить в едином завершенном стиле.

Главное при монтаже этого декора не забывать о необходимости иметь доступ к коммуникациям. В экране нужно будет сделать люк, через который в случае протечек удастся добраться до труб для их ремонта.
