Как устроен двигатель стиральной машины: принцип работы + как заменить при поломке

Содержание

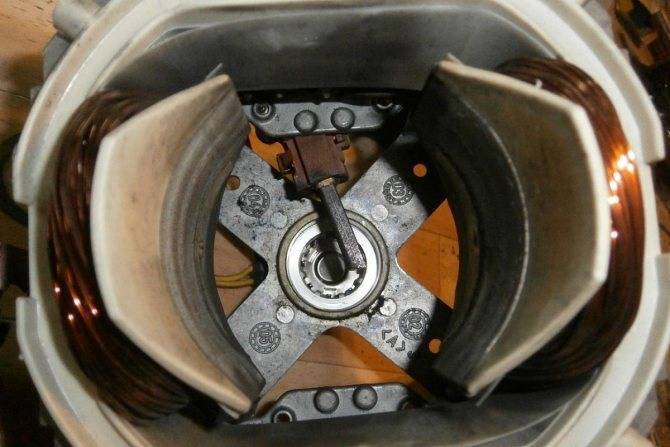

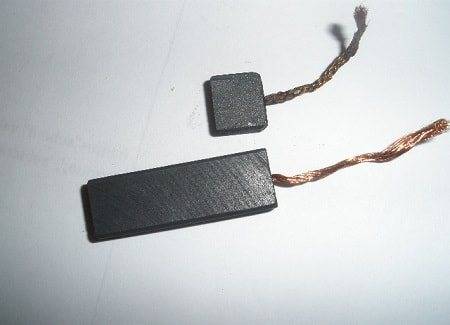

Замена щеток на двигателе стиральной машины

Щётки на коллекторных электродвигателях меняются достаточно легко. Лишь некоторые модели могут доставить нам некоторые неудобства – иногда крепления щёток спрятаны в глубине двигателя, поэтому его приходится полностью разбирать. Это характерно для старых двигателей, а в новых образцах всё осуществляется гораздо проще – можно обойтись обычной отвёрткой, поддев ею крепления, выступающие вблизи самого коллектора.

Если в вашей машине установлен двигатель старого образца с закрытыми щётками, то его нужно разобрать. Постарайтесь разобрать его так, чтобы его можно было легко и быстро вернуть в исходное состояние, ничего не напутав. В крайнем случае, фотографируйте каждый свой шаг. После замены щёток попробуйте прокрутить двигатель – щётки должны шуршать по ламелям мягко, без сильных шумов, не цепляясь за них.

Причины неисправности блока управления Indesit по мотору

Почему не вращается двигатель на Indesit

В первую очередь хочу рассказать, что вам надо проверить перед тем, как приступить к ремонту модуля управления. Вы должны понимать, что стиральная машина работает по алгоритму, то есть сначала вы выбираете программу, потом закрываете загрузочный люк и когда вы нажимаете кнопку пуск, мозги стиралки начинают запускать одну за одной функцию. Как закон последней деталью, которая должна заработать является двигатель. Я это специально рассказал для того, чтобы вы понимали, что вращение барабана зависит не только от мотора, но и от других деталей. Многие сразу стремятся проверить щётки, в принципе это правильное решение, но не всегда щётки являются виновником подобной неисправности. К примеру, если запал клапан и вода не набралась до нужного уровня, то мотор может не запуститься, в данном случае прессостат не даст сигнал, что бак полный и можно начинать стирку, то же самое можно сказать и о неисправном датчики уровня воды, особенно это касается электронного прессостата, то есть если он поломан, то двигатель крутиться не будет. Я сейчас перечислю те детали, которые в первую очередь надо проверить, перед тем как приступить к ремонту блока управления

  1. Замок
  2. Клапан залива воды
  3. Прессостат, он же датчик уровня воды
  4. Щётки на двигателе
  5. Датчик температуры, он же термистор или тёплорезистор
  6. Нагревательный элемент или как его ещё называют ТЭН
  7. Проводка — довольно часто её перегрызают мыши или она перегорает на клеммах, также бывает окисляется

Как вы видите, практически все детали отвечают за запуск двигателя

Как их проверить вы можете узнать на моём сайте, я не буду заострять на этом внимание, так как всё-таки эта статья посвящена ремонту модуля управления, а не поломкам, которые встречаются на стиральной машине Индезит. В моей группе ВКонтакте, я общался со своим подписчиком, вот этот диалог я и хочу сейчас разместить ниже

Ответьте на вопрос — мотор в одну сторону крутит, или и в другую тоже? Ещё, двигатель крутит чётко или как бы хочет крутануть, а в итоге сбрасывает — это происходит постоянно или один раз попробовал и встал. Стоит модуль управления Аркадия или ЭВА-2, если не понимаете фото в студию, я имею в виду платы

Улёнку меняли, именно она управляет реле и симистором, попробуйте может поможет

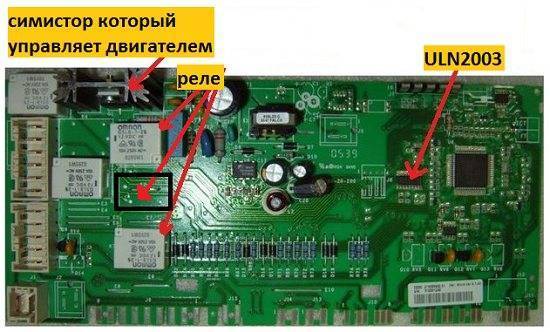

Микросхема ULN 2003, руководит многими процессами. В общем на фото указаны те детали, которые надо в первую очередь проверить и желательно поменять, можно их заменить методом исключения, то есть сначала реле, потом симистор, а потом УЛН2003. Обязательно напишите про результат и посмотрите фото ниже

Фото модуля управления EVO-2

Как устроен двигатель стиральной машины: принцип работы + как заменить при поломке

В общем если вы проверили детали, которые отвечают за правильную работу стиральной машины, я их перечислил в самом начале статьи, то можно приступать к ремонту модуля управления. В данном примере, мой подписчик поменял просто симистор управляющий мотором, но довольно часто выходит из строя ULN, особенно это не редкость на стиральных машинках Индезит на которых стоит блок управления ЭВО 2

Тут важно понимать, что ULN2003 отвечает не только за запуск двигателя, но и за правильную работу других деталей, например симистора клапана воды

Двигатель СМА работает рывками

Характерные признаки проблемы:

  • СМ гудит, но не крутит барабан.
  • Стиралка запускается и останавливается.
  • Барабан вращается неравномерно, рывками.

Причина может быть опять-таки в обрыве обмоток двигателя. А также:

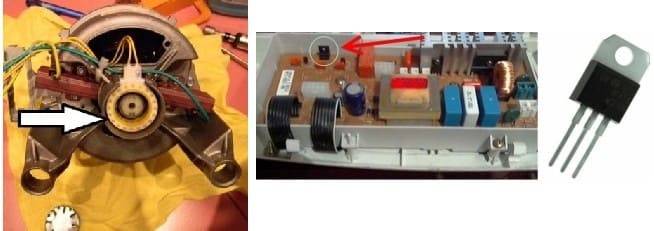

В неисправности таходатчика. Он отслеживает скорость вращения мотора. Проверьте, возможно, отошли контакты, тогда подтяните их. Отсоедините контакты и приложите к разъемам щупы мультиметра. В норме сопротивление покажет около 60 Ом. Проверьте и подтяните болт крепления датчика.

Как устроен двигатель стиральной машины: принцип работы + как заменить при поломке

В модуле управления. Электронная плата следит за работой узлов и деталей в машинке. При сбое и нарушении в ее работе некоторые части системы могут функционировать неправильно. Стоит осмотреть проводку и контакты от модуля до двигателя. Прозвон элементов платы лучше доверить мастеру. Он определит, подлежит ли электроника ремонту либо нужно провести замену.

Если вам не удалось самостоятельно исправить неполадку, обратитесь в сервисный центр. Мотор не подлежит ремонту? Не расстраивайтесь, ведь из неисправной стиральной техники выйдут отличные самоделки для хозяйственных нужд.

Источник

Как продлить жизнь двигателя стиралки?

Соблюдение электрической безопасности не только убережет вас от несчастных случаев, но и продлит жизнь любому из типов двигателей. Также на работоспособность стиралки влияет и правильная эксплуатация владельцем.

Шаг #1 — правильно подключаем к электросети

Чтобы правильно подключить машинку к сети, нужно соблюсти всего 6 критериев.

Первое, чему уделим внимание — мощности, сечению и марке проводов. Мощность большинства моделей колеблется в диапазоне 2000-2500 Вт

По мощности определяем сечение питающих проводов. Таблицы с необходимыми параметрами можно найти в ГОСТ 31946-2012.

Двужильный алюминиевый кабель для питания розетки стиралки не подходит, нужно прокладывать медный и трехжильный. Чаще всего у нас в квартирах установлены именно медные кабеля с параметрами сечения в 2,5 кв. мм.

Защитить эту линию можно с помощью автоматического выключателя, у которого показатели номинального тока указаны значением в 16 А.

Теперь нужно определить марку питающего провода, исходя из мощности и сечения. Провод ПУНП использовать нельзя.

Многие современные модели машинок имеют первый класс защиты от поражения током. Обеспечивается это за счет защитного заземления — на вилке питающего шнура есть специальный контакт

Следующий момент — заземление. Если в доме отсутствует заземление, об этом нужно позаботиться самостоятельно. Можно разделить PEN-проводник, чтобы не иметь проблем с этим.

Еще понадобится розетка с заземлением. Идеальный вариант — с керамической арматурой и повышенным классом защиты для помещений с повышенной влажностью (если розетка в ванной).

Тройник, переходник, удлинитель лучше в подсоединении не использовать. А если в вашем доме случаются частые перепады напряжения, подключайте машинку через преобразователь.

Рекомендуется приобрести УЗО — автомат, который отключает питание в случае возникновения проблем в сети. Его параметры не должны превышать 30 мА. Идеально, если получится организовать питание стиралки от отдельной группы в электрощитке.

Популярные статьи  Интерьер ванной комнаты совмещенной с туалетом: процесс монтажа с фото

Категорически нельзя делать заземление, объединяя корпус машинки и отопительные или водопроводные трубы. И второе табу — установка перемычки в розетке, где ноль и заземляющий контакт.

Не путайте заземление и рабочий ноль, заземляющий провод нельзя сажать на ноль, подключайте каждую жилу к «своей» шине, иначе получите короткое замыкание

Шаг #2 — эксплуатируем технику бережно

Есть и определенные правила эксплуатации, влияющие на работу двигателя. Не стоит разрешать детям играться программными кнопками. Не открывайте отделение для моющих во время стирки.

К запретам также относится внезапная смена программы. Если у вас машинка с механическим управлением, не поворачивайте переключатель программ против часовой стрелки.

Важное правило эксплуатации стиралки — правильная загрузка. Не перегружайте барабан при стирке, старайтесь не использовать максимальный отжим

Как надеть ремень на стиральную машину LG

Для замены ремешка в оборудовании LG следует, отвинтить болты, расположенные на задней стенке корпуса и удалить зафиксированную ими крышку. Произвести эти манипуляции можно воспользовавшись крестовой отверткой.

Уберите вышедший из строя ремешок, потянув его в сторону и параллельно проворачивая шкив.При вращении элемент может лопнуть и разлететься

В этом случае важно собрать все его части, чтобы в дальнейшем они не повредили машинку

Теперь одеваем новый ремешок на двигатель, а после него – на шкив. Для этого следует натянуть ремешок на его круг и аккуратно провернуть. Проверьте, чтобы ремень попал точно туда, где он должен находится, и был основательно прижат к канавке. Проверните шкив, чтобы проверить правильность установки. После того, как проверка произведена, верните назад фиксирующую панель и вкрутите болты.

Как видите, поменять вышедший из строя ремень в стиральной машине не составит труда. Главное, производить все действия не спеша и четко придерживаясь составленному плану действий.

Виды устройств для проверки

Кроме стандартного набора инструментов (пассатижи, набор отвёрток и ключей), потребуется электротехнический прибор, выполняющий «прозвонку» мотора.

Мультиметр

Раньше мультиметр именовался авометром – это был стрелочный прибор, измеряющий сопротивление, напряжение и силу тока. Сегодня стрелочные приборы почти полностью ушли с рынка – за исключением миниатюрных, современных версий, которые найти проблематично. Они уступили место цифровым собратьям, которые позволяют проверять диоды, конденсаторы, катушки индуктивности и обмотки, и даже исправность транзисторов.

То же, что и мультиметр, но может быть изготовлен и самостоятельно – из любого стрелочного гальванометра. Для проведения измерений тестер переключается в режим замеров сопротивления (значения на секторе с обозначениями Ом и кОм).

Прибор получил название «прозвонка» – за режим зуммера: при сопротивлении ниже 200 Ом срабатывает звуковой сигнализатор.

Во время отжима подвисает программа или функция не работает

Причины отсутствия отжима могут быть как механическими, так и программными на уровне управляющей электроники. Чтобы исключить поломку на уровне электроники необходимо запустить функцию отжима отдельно и посмотреть, не появится ли на панели управления стиральной машины коды неисправностей. Если у машинки управления сенсорное и имеется большой экран, то отказ функции будет сопровождаться символами “ERROR”, а далее цифровой код ошибки. С аналоговой системой управления немного сложнее. Она представлена индикаторами, которые при появлении ошибки начинают светиться или мерцать.

Одной из наиболее распространенных причина отказа функции отжима является выход из строя датчика тахометра или обрыв проводов, передающих управляющий сигнал от таходатчика до двигателя. В этом случае ремонт своими руками представляется довольно проблематичным. Так как необходимо иметь профессиональное оборудование для тестирования.

Как устроен двигатель стиральной машины: принцип работы + как заменить при поломке
Датчик тахометра

Механические причины отказа или плохого выполнения функции отжима можно устранить самостоятельно:

Растянулся ремень, передающий крутящий момент от мотора на барабан. Особенно часто такая проблема возникает у компактных (узких) стиральных машин.

Как устроен двигатель стиральной машины: принцип работы + как заменить при поломке
Ремень привода

Износ щеток двигателя возникает при интенсивной эксплуатации длительный период времени. При этом стиральная машина вполне успешно работает на малых оборотах, а для отжима (максимальные обороты) мощности уже не хватает.

Как устроен двигатель стиральной машины: принцип работы + как заменить при поломке
Снимите электродвигатель

Как устроен двигатель стиральной машины: принцип работы + как заменить при поломке

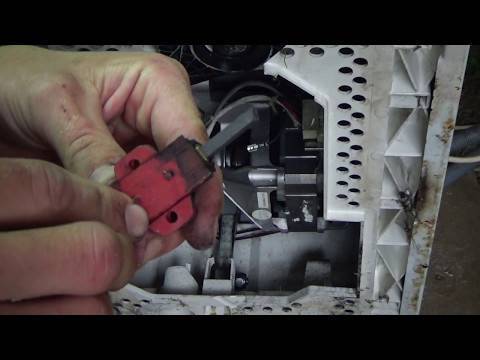

Снимите щетки

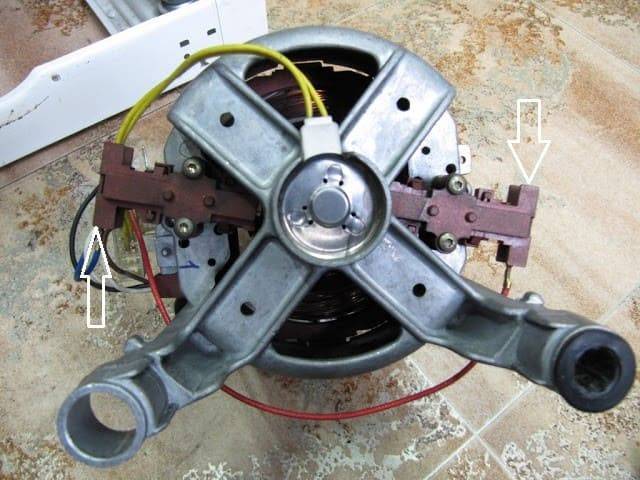

Для замены щеток необходимо снять двигатель и найти на нём щеткодержатели (у разных моделей они могут выглядеть по—разному), извлечь одну из щёток и приобрести в магазине аналогичные. Необходимость замены щёток можно определить по величине их выступа из щеткодержателя. Если хотя бы у одной из них он составляет менее 7 мм, то обе щёки нужно менять.

Как продлить жизнь двигателя стиралки?

Соблюдение электрической безопасности не только убережет вас от несчастных случаев, но и продлит жизнь любому из типов двигателей. Также на работоспособность стиралки влияет и правильная эксплуатация владельцем.

Шаг #1 — правильно подключаем к электросети

Чтобы правильно подключить машинку к сети, нужно соблюсти всего 6 критериев.

Первое, чему уделим внимание — мощности, сечению и марке проводов. Мощность большинства моделей колеблется в диапазоне 2000-2500 Вт. По мощности определяем сечение питающих проводов

Таблицы с необходимыми параметрами можно найти в ГОСТ 31946-2012

По мощности определяем сечение питающих проводов. Таблицы с необходимыми параметрами можно найти в ГОСТ 31946-2012.

Двужильный алюминиевый кабель для питания розетки стиралки не подходит, нужно прокладывать медный и трехжильный. Чаще всего у нас в квартирах установлены именно медные кабеля с параметрами сечения в 2,5 кв. мм.

Защитить эту линию можно с помощью автоматического выключателя, у которого показатели номинального тока указаны значением в 16 А.

Теперь нужно определить марку питающего провода, исходя из мощности и сечения. Провод ПУНП использовать нельзя.

Многие современные модели машинок имеют первый класс защиты от поражения током. Обеспечивается это за счет защитного заземления — на вилке питающего шнура есть специальный контакт

Следующий момент — заземление. Если в доме отсутствует заземление, об этом нужно позаботиться самостоятельно. Можно разделить PEN-проводник, чтобы не иметь проблем с этим.

Еще понадобится розетка с заземлением. Идеальный вариант — с керамической арматурой и повышенным классом защиты для помещений с повышенной влажностью (если розетка в ванной).

Тройник, переходник, удлинитель лучше в подсоединении не использовать. А если в вашем доме случаются частые перепады напряжения, подключайте машинку через преобразователь.

Рекомендуется приобрести УЗО — автомат, который отключает питание в случае возникновения проблем в сети. Его параметры не должны превышать 30 мА. Идеально, если получится организовать питание стиралки от отдельной группы в электрощитке.

Категорически нельзя делать заземление, объединяя корпус машинки и отопительные или водопроводные трубы. И второе табу — установка перемычки в розетке, где ноль и заземляющий контакт.

Не путайте заземление и рабочий ноль, заземляющий провод нельзя сажать на ноль, подключайте каждую жилу к «своей» шине, иначе получите короткое замыкание

Шаг #2 — эксплуатируем технику бережно

Есть и определенные правила эксплуатации, влияющие на работу двигателя. Не стоит разрешать детям играться программными кнопками. Не открывайте отделение для моющих во время стирки.

К запретам также относится внезапная смена программы. Если у вас машинка с механическим управлением, не поворачивайте переключатель программ против часовой стрелки.

Важное правило эксплуатации стиралки — правильная загрузка. Не перегружайте барабан при стирке, старайтесь не использовать максимальный отжим

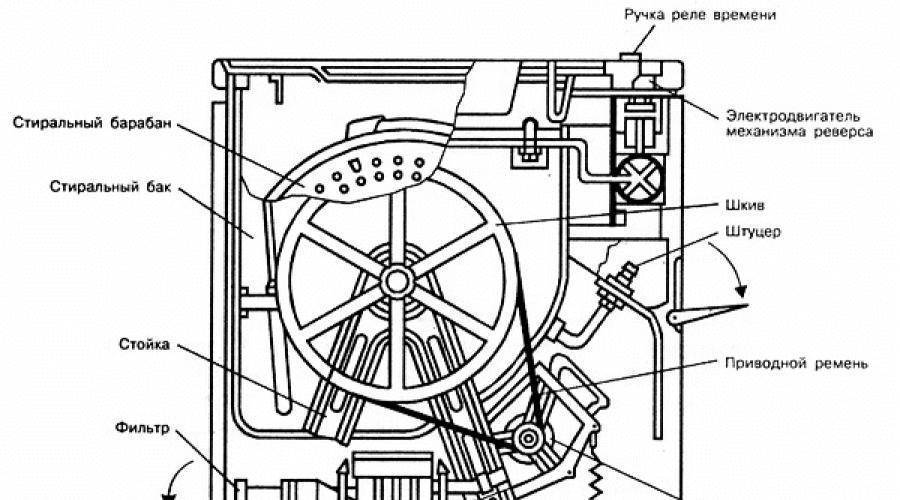

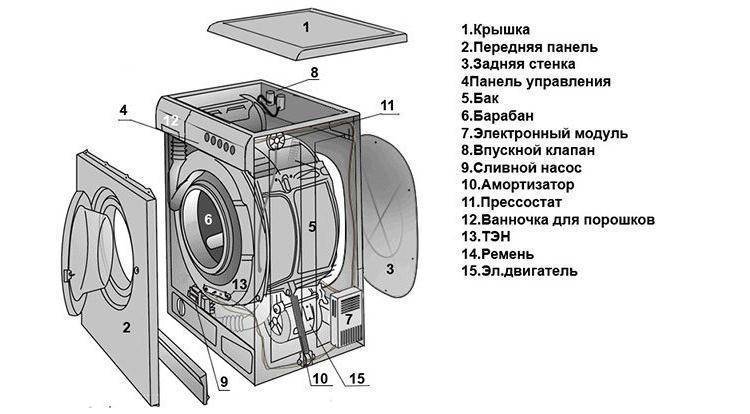

Схема устройства стиралки Atlant

Любой ремонт требует разбора стиральной машины, а для этого необходимо знать ее устройство. Прибор заключен в металлический корпус с верхней, передней и задней стенками, а также боковыми панелями. Чтобы добраться до деталей и узлов, находящихся внутри, их придется скрутить.

Основные рабочие узлы стиральной машины Атлант:

  1. Мотор и ремень.
  2. Тахогенератор, отвечающий за контроль скорости вращения барабана.
  3. Бак. Это самый большой элемент СМА. Он состоит из двух пластиковых половин, которые при необходимости можно разобрать.
  4. Барабан. Он находится внутри бака, изготовлен из нержавеющей стали, имеет перфорацию.
  5. Насос, который отвечает за слив воды. В машинках Атлант чаще всего установлена роторная асинхронная помпа.
  6. Амортизаторы.
  7. Плата управления. Именно эта небольшая деталь контролирует всю работу прибора, отправляя команды на разные системы.
  8. ТЭН. Он нагревает воду во время стирки.
  9. Прессостат – датчик уровня воды.
Популярные статьи  Как утеплить пол на балконе — занимаемся ремонтом своими руками

Как устроен двигатель стиральной машины: принцип работы + как заменить при поломке

Как разобрать СМА и снять верхнюю крышку?

Большинство поломок требует снятия верхней крышки. Для ее демонтажа необходимо скрутить 2 самореза, расположенных с задней стороны прибора. Затем крышку сдвигают в сторону и приподнимают.

Дальнейший алгоритм действий:

Убрать заднюю стенку, выкрутив крепеж и сняв панель с защелок.
Демонтировать верхнюю панель. Чтобы выполнить этот шаг снимают лоток для порошка, откручивают расположенный под ним крепеж и отсоединяют панель управления

На этапе отключения модуля от проводов нужно соблюдать осторожность.
Извлекают сливной фильтр, который скрывается за небольшой дверцей, расположенной в нижней части прибора.
Демонтируют люк. Вместе с ним извлекают УБЛ и манжету, которая фиксируется с помощью хомута.
Откручивают прессостат.
Свинчивают болты, удерживающие противовесы.
Снимают ремень, извлекают мотор и ТЭН, расположенные в нижней части СМА.
Демонтируют бак, сняв его с амортизаторов.
Скручивают насос.

Если требуется разобрать бак, его раскручивают на две половины, получая доступ к барабану, крестовине и подшипникам. Подробнее читайте тут.

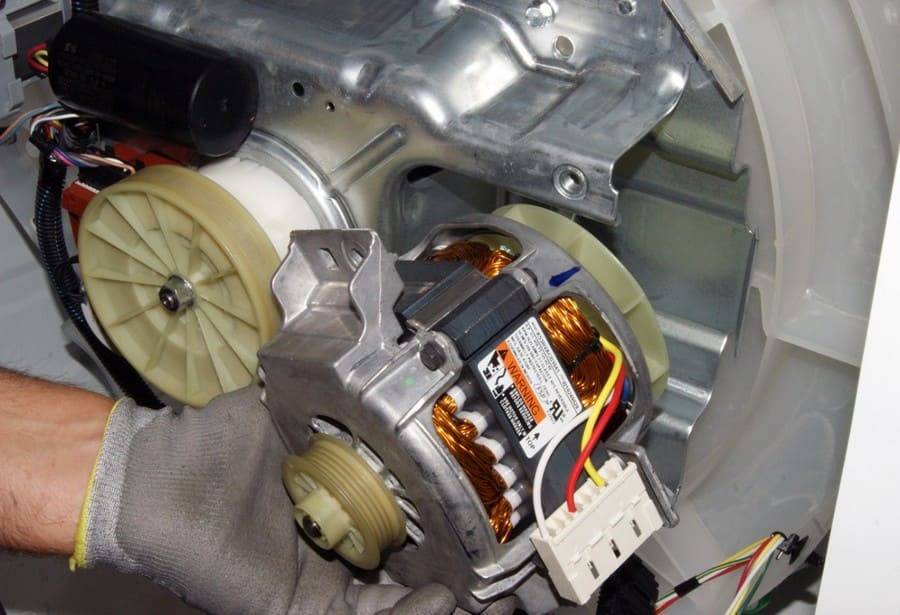

Как снять и заменить двигатель стиральной машины автомат

Как устроен двигатель стиральной машины: принцип работы + как заменить при поломке

Поскольку асинхронный двигатель практически не применяется, в стиральной машине пользователя может быть коллекторный или инверторный мотор. Второй тип ломается очень редко, но если поломка все-таки случилась, владельцу техники нужно вспомнить о расширенной гарантии и обратиться в сервисный центр.

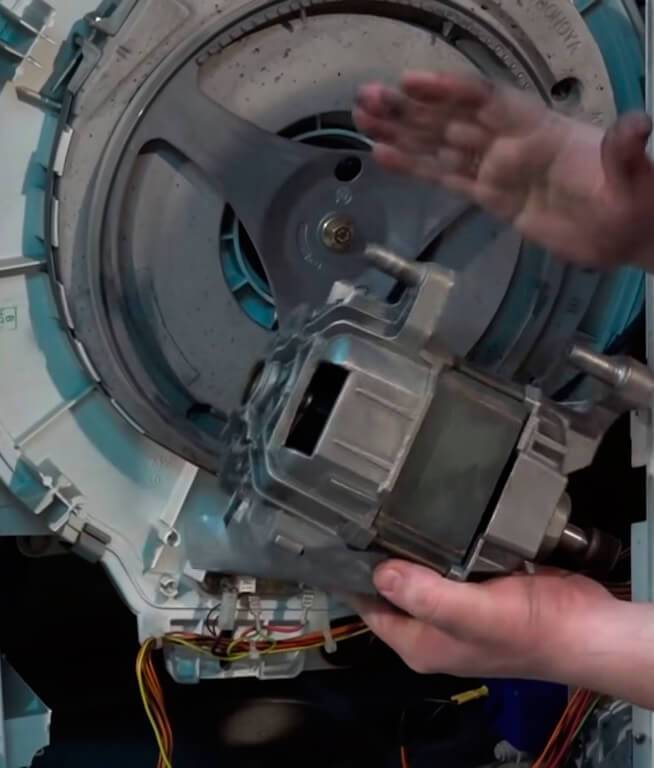

Как снять коллекторный двигатель

Таким образом, обычно ремонтировать приходится двигатели коллекторного типа. Процесс разборки стиральной машины автомат, последующего снятия мотора, ремонта или замены на новый очень похож на технике различных производителей, но при этом встречаются и отличия. Выглядит он следующим образом:

  1. Отключить устройство от сети и подождать несколько минут, пока техника полностью не обесточится.
  2. Сначала владельцу устройства нужно разобрать стиральную машину. Для этого потребуется снять заднюю крышку (Аристон, Zanussi, Electrolux) или переднюю панель (Bosch, Самсунг, LG), в зависимости от фирмы-производителя. В первом случае потребуется выкрутить несколько винтов, во втором – снять верхнюю крышку и панель управления.
  3. Коллекторный двигатель чаще всего располагается в нижней части стиральной машины, под баком. В первую очередь нужно снять ремень и отсоединить заземляющий провод и питание.
  4. Обычно мотор устанавливается на четыре посадочных места. К двум из них он прочно прикручен винтами. Необходимо выкрутить крепеж, для этого используется ключ на 13, но возможны и другие варианты, в зависимости от марки стиральной машины.
  5. Очень часто в посадочных местах двигатель залипает, поэтому его нужно подковырнуть отверткой.
  6. Почувствовав, что мотор двигается, необходимо потянуть его к себе и снять.

Для установки нового двигателя нужно выполнить эти действия в обратном порядке. Чтобы не перепутать проводку, необходимо ее сфотографировать перед тем, как отсоединить или сделать пометки.

При разборке стиральной машины Индезит стоит учесть, что мотор на ней проще снять через нижний люк. Технику нужно положить на бок или перевернуть вверх ногами.

Как снять инверторный двигатель

Инверторный двигатель, устанавливаемый на стиральной машине, не предназначен для ремонта в домашних условиях, но если пользователь все-таки решил снять его самостоятельно, ему придется выполнить следующие действия:

  • Отключить стиральную машину от сети.
  • Выкрутить крепежные болты и снять заднюю крышку или переднюю панель.
  • Сфотографировать или пометить проводку, затем отсоединить ее, предварительно выкрутив удерживающие винты.
  • Выкрутить болт, удерживающий ротор. В процессе, чтобы избежать вращения, следует удерживать ротор рукой.
  • Снять сборку ротора, затем – статора.
  • Отсоединить все разъемы из проволоки.

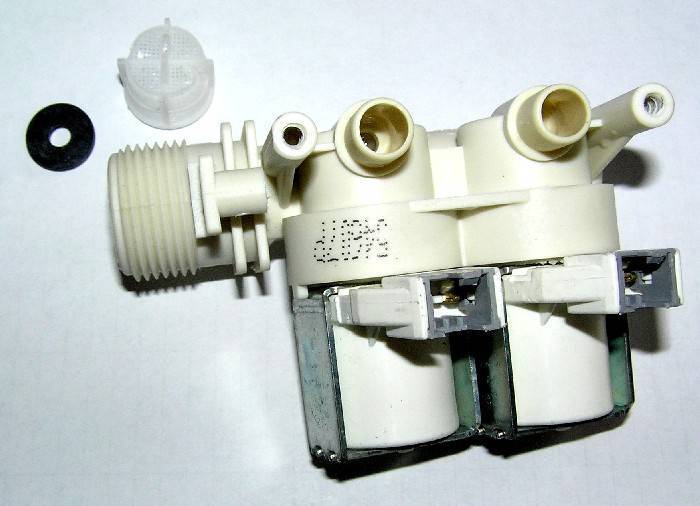

Виды впускных клапанов

Клапана подачи воды для стиральных машин LG, Samsung или Indesit могут иметь различные технические отличия. Практически все производители устанавливают на свои агрегаты нормально закрытые клапана. К нормально закрытым относятся клапана, открытие которых происходит при подаче напряжения на электромагнитную катушку.

Как устроен двигатель стиральной машины: принцип работы + как заменить при поломке

Заливные электроклапана стиральных машин можно разделить:

По количеству электромагнитных катушек

однокатушечные (устаревшие стиральные агрегаты);

Как устроен двигатель стиральной машины: принцип работы + как заменить при поломке

двухкатушечные (большинство бюджетных моделей);

Как устроен двигатель стиральной машины: принцип работы + как заменить при поломке

трехкатушечные;

Как устроен двигатель стиральной машины: принцип работы + как заменить при поломке

четырех и пятикатушечные (некоторые модели);

Как устроен двигатель стиральной машины: принцип работы + как заменить при поломке

2. По материалам изготовления корпуса

  • пластиковые;
  • металлические.

3. По размерам водоподводящих штуцеров

  • 1/2дюйма;
  • 3/4 дюйма;

В продаже также имеется универсальный заливной клапан для стиральных машин имеющий маркировку 1/90, что означает наличие одного выхода, расположенного под углом 90 градусов по отношению к входящему штуцеру. Металлическая пластина крепления такого клапана съемная и может переставляться под разным углом. Диаметр соска электроклапана составляет 10,5 мм, а входящего штуцера ¾ дюйма. Такой универсальный электроклапан подходит к стиральным агрегатам большинства производителей, на которых установлен однокатушечный вариант устройства.

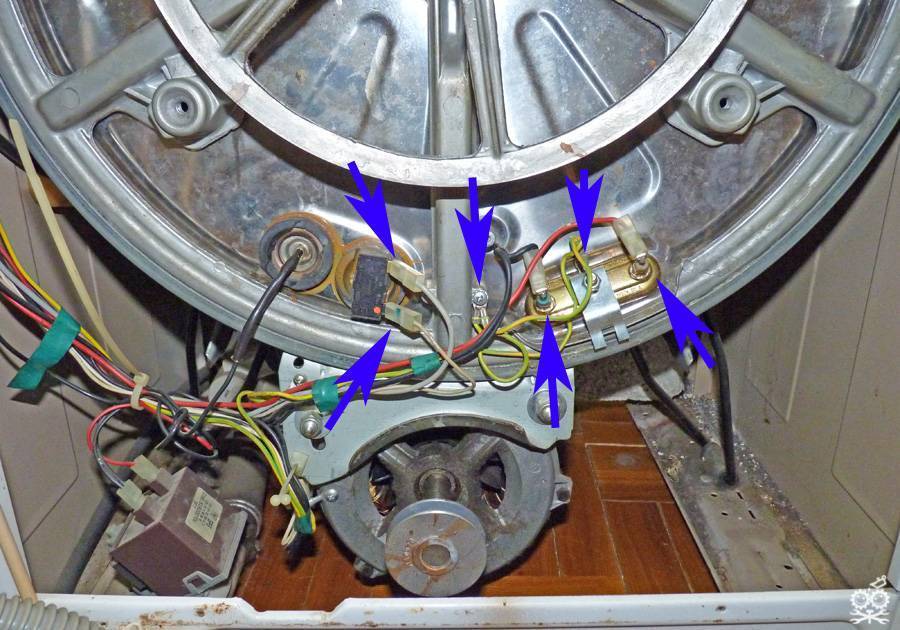

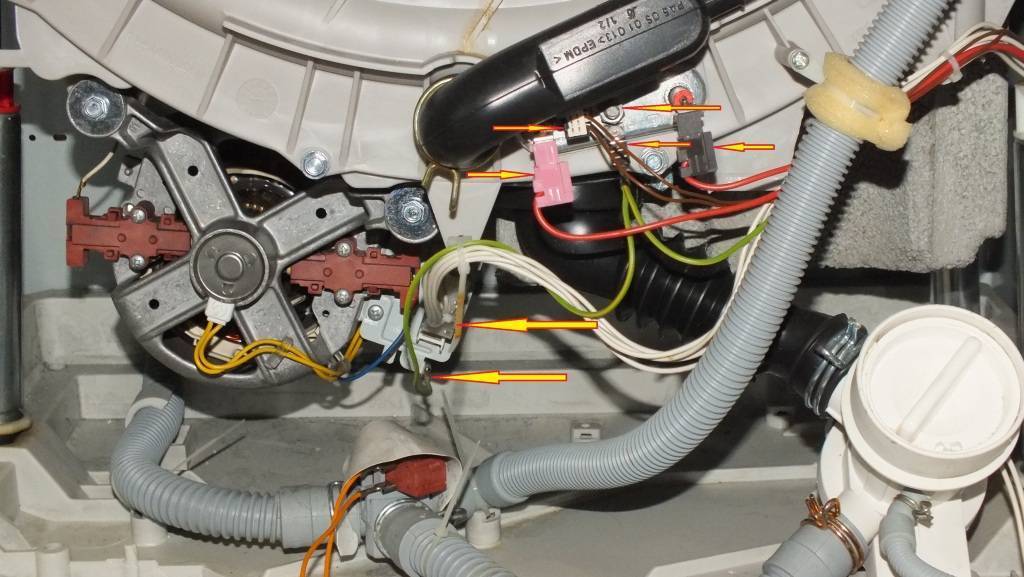

Коннектор (разъем) двигателя стиральной машины

Коннектор двигателя стиральной машины напоминает пресловутый пластиковый разъем, до боли знакомый компьютерщикам. Легко стыкуется, но отсоединить обратно невозможно. Помогают ремонтники рукам шлицевой отверткой. Каждая половинка содержит чаще 10 контактов, некоторая часть не задействована. Вот для чего могли служить пины (читайте, пригодится при изучении):

  1. По два на ротор, статор, итого, четыре клеммы формируют окончания обмоток. С неподвижной части иногда выводится середина. Помогает реализовать разнообразные режимы работы техники. Управление скоростью обычно происходит путем изменения угла отсечки напряжения. Представьте себе: из розетки приходит ровная синусоида с действующим значением 230 вольт. Двигателю много. Часть периода синусоиды отсекается силовым ключом. К примеру, тиристором. Действующее значение напряжения стремительно падает. На Самсунгах стоит корейский движок с иероглифами, русским языком (правда, по-английски) написано (возьмите на карандаш, если понадобится определить мощность электродвигателя), что в режиме отжима потребляется 300 Вт (входной ток 3 А), стирки – 40 Вт (ток 4 А). Как понимать – ток больше, потребление меньше? Нет. Просто угол отсечки разный. В первом случае действующее значение составит 300/3 = 100 В, во втором – 40/4 = 10 В. Управление скоростью понадобится самоделкиным. Либо подавайте напряжение через трансформатор.

  2. Что касается скорости вращения, цифру помогает оценить тахогенератор (скорее тахометр). Становится, по сути, источником импульсов, следующих синхронно с валом, на него приходится минимум два вывода коннектора. Одна маленькая сложность: в тахогенераторе движущиеся части. Минус надежности оборудования. Чаще применяется датчик Холла. Пластина проводящего ток материала, реагирующая на приближение магнитного поля. Сообразно скорости движения вала изменяется частота следования импульсов. Пластина может служить вечно. Механического контакта лишена, отсутствуют подвижные части. Датчик Холла используется далеко не только для контроля скорости движения вала с целью реализации программы стирки. Помогает взвешивать белье. После замачивания ткань намокает, веса определяет скорость раскрутки барабана. Воспользовавшись специальными формулами, аппаратура вычисляет вес белья. Учтите, датчик Холла снабжен тремя выводами. На двух питание, с третьего снимаются импульсы.
  3. Большинство электродвигателей содержит защиту против перегрева. Реализуется посредством примитивного термопредохранителя. Происходит перегрев – элемент перегорает. Коннектор припас два вывода. Используются схемой контроля целостности цепи. Отслеживать может центральный процессор, в простейшем случае обмотки электродвигателя просто питаются через защиту. Термопредохранитель часто крепится на корпусе двигателя. Для стиральных машин мотор изготавливается, чтобы по контуру образовывалось нечто, напоминающее магнитопровод (набор стальных пластин). Термопредохранитель располагается либо там, либо под изоляцией обмоток. Безразлично нашим целям, если нет боязни сжечь двигатель. Через защитную цепь лучше включать оборудование. Термопредохранитель стоит последовательно обмоткам.

Найдем метод однозначно понять, где находится статор? Отыщите экземпляр бытовой техники целиком, по толщине проводов многое скажете. Подключение двигателя от стиральной машины ведется толстой жилой. Сенсоры подключают тонкими. Вторым признаком назовем отношение к реле, управляющему направлением движения вала. Проследите трассу следования проводки. По цвету кембрика (оплетки) попробуйте угадать. Если соответствующий тон заходит в статор, это обмотка

Обратите внимание, цвета проводов ответной и прямой частей коннектора не совпадают. Почему? Полагаем, вопрос останется без ответа

Рекомендуем отыскать термопредохранитель, при наличии. Продолговатый корпус упрятан в кембрик, а боковые контакты торчат наружу. Бывают иные конструкции, при помощи тестера легко найти соответствующие пины коннектора. Решится часть проблем. Помните, что обязательны шесть контактов:

  1. По два обмоткам статора, щеток.
  2. Две штуки тахометру (датчику Холла три штуки).
Популярные статьи  Как подключить вентилятор с датчиком влажности: тонкости подключения и монтажа + правила выбора

Термопредохранитель считается опцией, стоит в большинстве стиральных машин. Разберитесь по возможности точнее с раскладкой, потому что подавать 230 вольт на датчик оборотов не будет лучшей идеей.

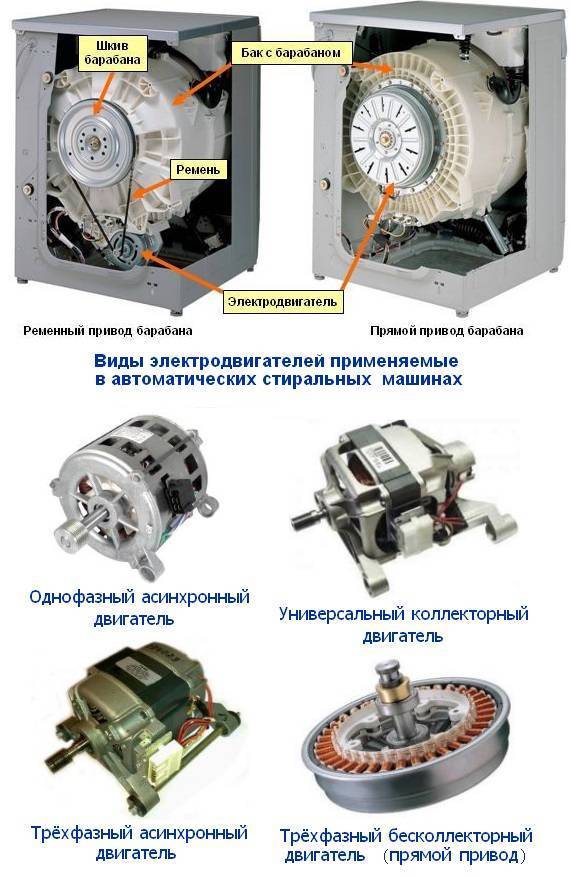

Типы двигателей

В стиральных машинах чаще всего применяются следующие типы двигателей:

  1. асинхронные,
  2. коллекторные,
  3. двигатели, имеющие прямой привод.

Рассмотрим каждый вид двигателя подробнее, и как проверить его исправность.

Асинхронный двигатель

Этот двигатель в стиральных машинах применялся ранее. Он имеет не высокий КПД и поэтому в современных машинах почти не используется. По сравнению с современными электромоторами он является самым простым и надежным, поэтому ломается, гораздо реже, чем двигатели других типов.

Как устроен двигатель стиральной машины: принцип работы + как заменить при поломке

Проверить исправность двигателя этого типа в домашних условиях довольно сложно. Он напрямую соединен с барабаном. Но если все-таки, удастся подобраться к нему, то надо знать что, чаще всего движок ломается по причине износа подшипников. Их в электромоторе два.

При их помощи вращается вал ротора. Также встречается, но реже, обрыв обмоток. При неправильном хранении и эксплуатации стиральной машины, можно встретить такой дефект двигателя, как нарушение изоляции его обмоток.

Первым делом, что надо сделать, произвести визуальный осмотр. Это касается всех типов двигателей

Надо обратить внимание на целостность краски на корпусе двигателя. Ее отсутствие в некоторых местах, может свидетельствовать о чрезмерном нагреве мотора

Визуальный осмотр двигателя лучше всего производить, разобрав его.

Если нет уверенности в том, что справитесь с этой работой, лучше за нее не браться. Все ремонтные работы во всех типах двигателей производятся только при отключении их от сети.

Порядок разборки асинхронного двигателя:

  1. открутить винты,
  2. сделать пометки рисками, расположение крышек относительно корпуса,
  3. снять вентилятор, открутив два болта,
  4. снять переднюю и заднюю крышку двигателя, предварительно открутив винты.

Необходимо осмотреть ротор. При осмотре можно выявить повреждения, связанные с оплавлением или его почернением. В этом случае ротор необходимо заменить. Далее осматривается статор. При осмотре можно обнаружить выгоревший изоляционный лак. Это может свидетельствовать о межвитковом замыкании. Обмотка в этом случае требует перемотки. Но лучше заменить деталь целиком.

Если визуальный осмотр, ни каких результатов не принес, надо, используя мультиметр, убедиться в целостности обмоток. Проверки подлежат пусковая и рабочие обмотки. Асинхронный двигатель от старой стиральной машины имеет три вывода. Проверяются все обмотки между собой, а также с корпусом. Если прибор покажет, хоть какое-то сопротивление, значит, имеется пробой обмоток. В этом случае двигатель сдается в стационарный ремонт для перемотки обмоток. Это основные методы проверки асинхронного двигателя в домашних условиях.

Коллекторный двигатель

Электродвигатель часто используется в современных стиральных машинах. Он имеет ременную передачу с барабаном, и легко извлекается из агрегата, поэтому проверить исправность двигателя не представляет особого труда.

Как устроен двигатель стиральной машины: принцип работы + как заменить при поломке

Двигатель следует извлечь из корпуса стиральной машины, предварительно открутив стенку корпуса. Обычно он расположен под баком. После извлечения мотора, ротор со статором соединяют последовательно.

Напряжение 220 Вольт подают на концы этой электрической цепи. Для безопасности в цепь последовательно следует включить нагрузочный элемент свыше 500 Ватт. Для этого в цепь последовательно включается ТЭН, или какой-нибудь мощный нагревательный элемент. Такое включение предотвратит двигатель от полного выхода из строя в случае замыкания обмоток.

Очень хорошо такую проверку проводить, используя специальный лабораторный трансформатор. При вращении ротора можно предварительно, но не 100% судить о работоспособности двигателя, так как в собранном стиральном агрегате работа двигателя осуществляется под нагрузкой.

Главные проблемы стиральных машин

Если Вы интересовались этим вопросом в Интернете, то наверняка видели подобные жалобы: «Вот, третий год эксплуатации, и я слышу скрежет во время стирки. Говорят, что подшипник барабана барахлит. Ремонтировать? Проще новую купить».

И такие отзывы – не редкость. Реклама же продолжает кормить обещаниями, из-за чего можно ненароком переплатить за бренд, что тоже неприятно.

Итак, окиньте взглядом ассортимент стиральных машин и постарайтесь не обольщаться в первые секунды маркетинговыми фишками. Знаем мы компании, которые заманивают сенсорными экранами и футуристическими формами. Но у Вас цель – выбрать долговечную стиралку. Это как женитьба – чтобы раз, и на всю жизнь. Поэтому спокойно диагностируем будущую избранницу. Важен мотор и только мотор – без преувеличения сердце стиральной машины.

Ассорти моторов

Самые часты причины поломки двигателя

  • Вышедшие из строя электрические щетки;
  • Обрыв обмотки в роторе и статоре;
  • Коллекторные ламели.

Замена электощеток

Это токопроводящие графитовые кубики с проводами, которые трутся о коллектор.

Поводом для замены щеток двигателя может стать:

  • потеря вращательной силы барабана или полная его остановка;
  • непривычный шум во время работы стиральной машины.

Самая распространенная причина поломки – перегрузка бака. Также электрощетки быстро изнашиваются при использовании отжима на максимальных оборотах или вследствие замыкания в витках обмотки электродвигателя, проблемы с ремнем, который соединяет двигатель с барабаном, он может соскочить со шкива или порваться.

Как устроен двигатель стиральной машины: принцип работы + как заменить при поломке

Также понять, о необходимости замены поможет визуальный осмотр щеток. Если в процессе работы они искрят или на поверхности имеется черный налет – детали нужно менять.

Конечно, это недорогой элемент двигателя, а ремонт можно произвести в домашних условиях. Достаточно приобрести подходящую модель щеток в специализированном магазине или сервисном центре. Главное правильно подобрать и заменить щетки на стиральной машине, они должны полностью соответствовать типу мотора и лучше, если это будет оригинальный набор от самого производителя стиральной машины.

Требуется замена ламелей

Это как раз та составная часть коллектора, по которой скользят электрощетки. По ним ток передается через обмотку ротора в двигатель. Сами пластины редко подвержены износу, причиной поломки может стать обрывание шнура в обмотке в тех местах, где крепятся ламели или их отслоение.

Происходит это, чаще всего, также из-за неправильной эксплуатации прибора, например, в автомате с вертикальной загрузкой, процесс стирки был запущен с незакрытыми створками барабана или выхода из строя подшипников.

Как устроен двигатель стиральной машины: принцип работы + как заменить при поломке

Если отслоение небольшое, ремонт производится на специальном станке, путем проточки коллектора. В домашних условиях можно обойтись простой мелкой шкуркой. Принцип один и тот же – ламели затачиваются, затем пространство между ними тщательно вычищается от пыли и попавшей стружки.

Проверить электродвигатель на наличие данной неисправности можно путем неспешного прокручивания ротора, если появится характерный звук, то, скорее всего, причина в ламелях.

Обрыв или замыкание в обмотке ротора или статора

Это наиболее частые причины потери мощности двигателя или полное прекращение его работы, которые могут быть следствием:

  • перегрева корпуса электродвигателя, возникшего вследствие коротких замыканий в обмотке. Нормальная температура не должна быть выше 80 градусов, если она поднимается до 90 градусов, срабатывает термостат, останавливающий мотор;
  • нарушение изоляции обмотки. В этом случае ремонт в сервисном центре неизбежен. Чаще всего приходится менять весь двигатель. Делать обмотку заново в домашних условиях не рекомендуется.

Как устроен двигатель стиральной машины: принцип работы + как заменить при поломке

Обрыв в обмотке можно обнаружить с помощью мультиметра в режиме измерения сопротивления между ламелями. Норма 0.1-0.4 Ом.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
