Двери для шкафа купе своими руками: сборка и установка, инструкция

Установка наполнения

Процесс зависит от используемого наполнения дверки, к примеру, вы решили вставить зеркало. Сначала по его периметру устанавливают резину для уплотнения. Потом дверцу разбирают, нижние ролики снимать не стоит. Зеркало с резинкой устанавливают в верхнюю и нижнюю планки, и конструкцию собирают.

Контролируйте, чтобы саморезы затягивались с одинаковым усилием, иначе зеркало треснет. Так же собирают дверку, при установке плиты USB.

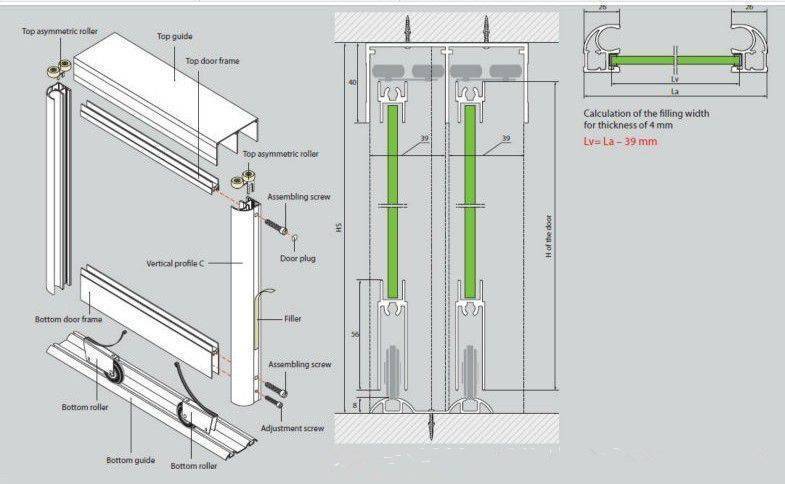

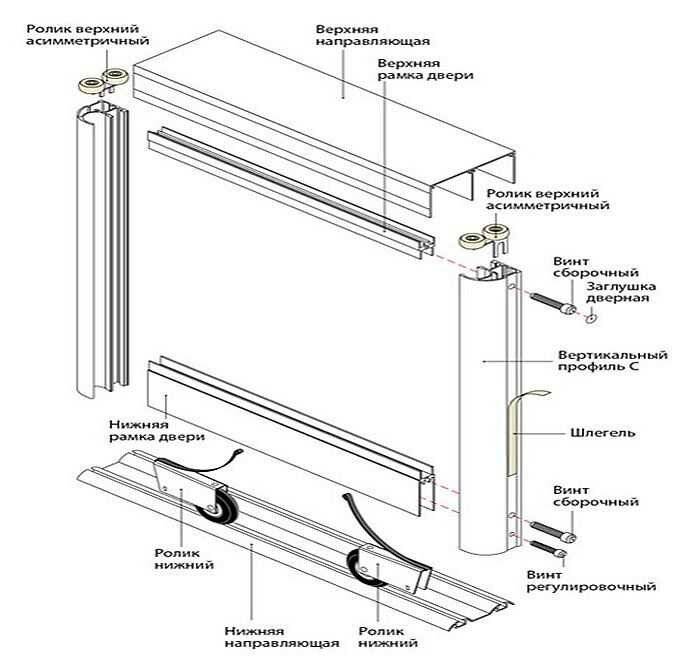

Полная схема сборки наполнения и фурнитуры двери шкафа-купе

Хотя сборка раздвижных дверок шкафа-купе на роликах не выглядит сложно, неопытные мастера могут совершить ошибки. Желательно сперва попробовать это сделать на дачном шкафу, чтобы узнать все важные моменты. Можно украсить створку дверок оригинальным наполнением – к примеру, установить стекло с гравированным рисунком или фотопечатью.

https://www.youtube.com/embed/oQ%20″>

Двери для шкафа-купе своими руками

Работы будут продолжаться без задержки и паузы, если все необходимое будет подготовлено заранее. И в этом случае мастер не может обойтись без инструментов. Обязательный набор включает в себя:

  • молоток (резиновый молоток);
  • дрель, металлические долота;
  • наждачная бумага, папка;
  • Пробойник для крепления профилей к массивным стенам;
  • линейка, угол, линия отвеса, уровень (обычный или лазерный);
  • Ножовочная пила по металлу или электрическая ножовка с ножовочным полотном из алюминия;
  • набор отверток или шуруповёртов с битами (стандартный и шестигранный);
  • ручную дисковую пилу или электрический лобзик, если вы решите сделать дверные вставки самостоятельно.

Двери для шкафа купе своими руками: сборка и установка, инструкция

Угловые шлифовальные машины и алюминий не совместимы. Резка шлифовальной машиной неизбежно приведет к перегреву и разрушению структуры защитного покрытия металла. Есть альтернатива «работе руками». Вы можете взять простой выход и заказать резку профиля у компании, продающей раздвижные системы.

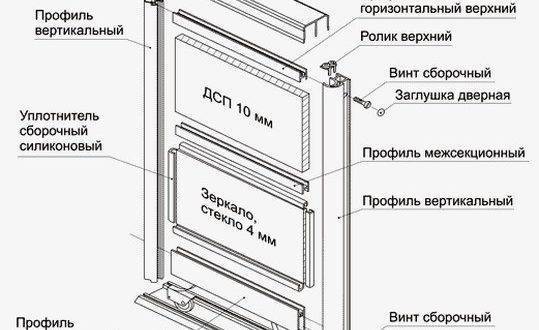

Наполнение

После этой подготовки приступайте к сборке наполнителей. Чаще всего вы заказываете дверной наполнитель. Однако, секции могут быть сделаны собственными руками. В этом случае работа должна быть выполнена безукоризненно. Чрезвычайно важна точность маркировки, соблюдение прямых углов, равномерность резки. В противном случае не будет никакой гарантии, что элементы подойдут к готовой раме. Неправильно вырезанные заготовки могут деформировать его. Еще одним необходимым шагом является снятие фаски (глубина и ширина — 2-3 мм).

Двери для шкафа купе своими руками: сборка и установка, инструкция

Если конструкция включает в себя стеклянные или зеркальные части, сначала поместите резиновый уплотнитель по периметру. Его помещают, вдавливая палец в конец элемента. Концы герметика располагаются друг напротив друга, не оставляя накладок. Чтобы избежать травм в случае поломки элемента, защита приклеена к задней стороне зеркала. Для этой роли подойдет обычный самоклеящийся фильм. Дверь, состоящая из нескольких фрагментов, собирается с помощью пересекающихся профилей.

Иногда могут потребоваться значительные усилия, чтобы вставить обивку. В таких случаях материал, который не будет выходить, заставляют стучать по задней части руки или легкими, осторожными ударами резиновым молотком. После сборки створки последние профили лезвий устанавливаются одинаково сверху и снизу.

Обрамление

Двери для шкафа купе своими руками: сборка и установка, инструкция

Затем перейдите к установке боковых профилей. Действия здесь аналогичны предыдущим: сначала заполнение аккуратно вставляется в канавку, с помощью рук или инструментов, затем секция толкается до упора, не допуская малейшего смещения. После сборки рама затягивается с помощью крепежа.

Начните с верхней части створок. Вставьте крепежи в просверленное отверстие, затяните соединение шестигранным ключом. Вставить верхние ролики между профильной перемычкой и головкой винта. Затем затягивается винт. Действуйте таким же образом на другой стороне листа.

Технология работ

Перед тем как приступать к активной фазе работ по созданию дверей для шкафа-купе, необходимо подготовить к работе все элементы полотна. Подготовка может быть выполнена своими руками.

Все начинается с нарезки профильных элементов по расчетам, которые должны быть сделаны заранее.

Вертикальные и горизонтальные профили для одной створки должны быть одинаковыми.

Отверстие необходимо высверлить с наружной стороны вертикального профиля: верхнее должно находиться с отступом от края 8 мм, а два нижних должны располагаться от края на удалении 42 и 8 мм.

Сквозное отверстие необходимо сделать через профиль. Далее его посредством будет происходить закрепление полотна и сборка профилей. При этом с внутренней стороны отверстие должно иметь диаметр 5,5 мм под размеры крепежа. В наружной стенке диаметр отверстия должен составлять 10 мм. Для его создания сначала необходимо высверлить отверстие сверлом 5,5 мм. После этого производится второе высверливание наружной стенки сверлом 10 мм.

Специальную пленку необходимо наклеить на тыльную сторону зеркала или стекла. Это позволит исключить появления осколков при разрушении материала.

Силиконовым уплотнителем обтягиваются вставки из хрупких материалов по всему периметру. Причем он должен быть обрезан таким образом, чтобы по ширине створки 2-3 мм не доходил до краев.

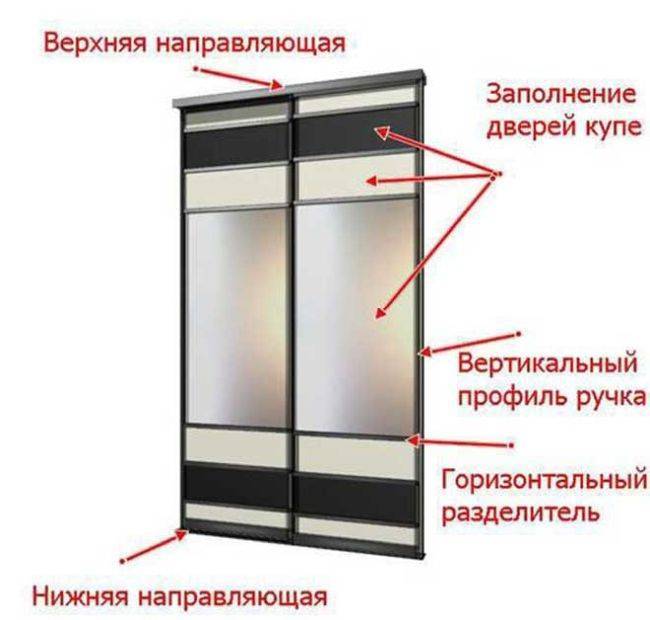

Виды и комплектация направляющих для шкафа купе

Классификация направляющих делит рельсовые конструкции по месту их установки и количеству створок. В зависимости от того, сколько дверей будет установлено на купе, изделия бывают однополозными, двухполозными и трехполозными. Классическими считаются планки с двумя полозьями, позволяющие смонтировать шкаф из двух раздвигающихся дверок.

По месту установки выделяют следующие варианты рельсов:

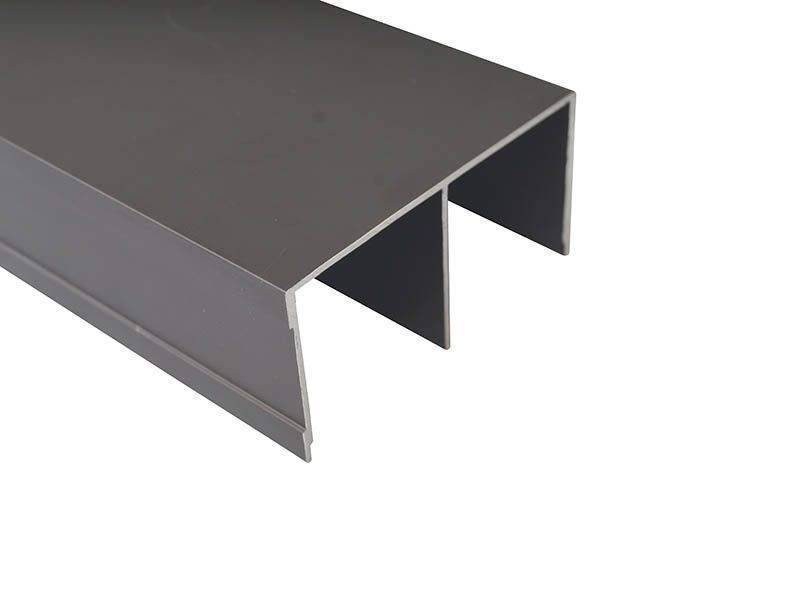

  • Верхняя направляющая для шкафа купе – представляет собой подвесную планку, устанавливаемую в верхней части проема. Профиль дополняется опорными роликами, которые перекатываются по полозьям и определяют направление движения створки. В сочетании с нижней планкой верхняя направляющая исключает поперечные колебания полотна и сводит к минимуму его перекос. Фиксация элемента осуществляется на саморезы или универсальные шурупы, дополненные специальной потайной головкой. В некоторых случаях в качестве крепежа применяется прессшайба.
  • Нижняя направляющая для шкафа купе – имеет конструкцию, аналогичную верхней, но вместо опорных колес на нее монтируются ролики-фиксаторы. Профиль может крепиться как внутри шкафа, так и ниже уровня его пола. В последнем случае получается беспороговая конструкция, в которой ролики передвигаются вдоль скрытой направляющей.

Двери для шкафа купе своими руками: сборка и установка, инструкция

Двери для шкафа купе своими руками: сборка и установка, инструкцияДвери для шкафа купе своими руками: сборка и установка, инструкция

Монтаж направляющих

Необходимо подчеркнуть, что размеры направляющих для дверей должны соответствовать ширине шкафа либо проема, в каком полотна будут передвигаться. Допускается отклонение /-3 мм.

Направляющие крепятся шурупами с пресс шайбой, с шагом приблизительно 300 мм. Поначалу устанавливают верхний элемент заподлицо с торцами боковых стен шкафа.

Двери для шкафа купе своими руками: сборка и установка, инструкция

Нижний рельс утапливается на 20-22 мм вглубь шкафа. Чтоб найти его правильное положение, нужно выполнить пару шажков:

  • направляющую укладывают без какого-нибудь крепления на нижнюю полку либо пол;
  • дверное полотно заводят в верхний рельс, малость приподнимают и нижние ролики устанавливают в нижнюю направляющую;
  • с помощью строительного уровня либо отвеса достигают вертикальности размещения двери, передвигая при всем этом незакрепленный рельс в одну либо другую сторону;
  • отмечают положение направляющей;
  • вынимают дверь;
  • устанавливают на рельс стопоры.

После чего можно приступать к креплению нижней направляющей.

Сборка и установка дверей-купе для шкафа

Посмотрим, как же происходит процесс установки дверей-купе для встроенного типа шкафа. В данном случае внутренняя часть мебели уже собрана и установлена, чтобы пользоваться ей, необходимо лишь установить дверцы.

Шаг 1. Первым делом стоит прикупить или взять напрокат все инструменты. В данном случае потребуются шуруповерт, пила по алюминию (здесь будет использоваться торцовочная), перфоратор, оснащенный буром. Могут пригодиться ножницы и рулетка, сверла и шестигранники и т. д.

Необходимые для работы инструменты

Шаг 2. Первым делом нужно будет установить на потолке верхнюю рельсу системы купе. Для этого сначала нужно измерить ширину проема (например, от стены до стены).

Измеряется ширина проема

Шаг 3. Далее требуется отмерить рулеткой и отрезать пилой нужный отрезок алюминиевого профиля.

Рулеткой отмеряется нужная длина профиля

Резка алюминиевого профиля

Шаг 4. Теперь в профиле требуется просверлить отверстия для крепления его на потолке. Всего – три пары, в начале профиля, в середине и в конце. Но их может быть и больше.

Популярные статьи  Поклейка и виды обоев под покраску – лучшие идеи

Сверлятся отверстия в профиле

Отверстия сверлятся парами

Шаг 5. Вместе с помощником нужно поднять профиль и выровнять его вдоль торца шкафа, а затем прикрутить при помощи саморезов. Без помощи другого человека сделать это будет непросто.

Профиль выравнивается вдоль торца шкафа

Прикручивание профиля

Шаг 6. Теперь можно переходить к монтажу нижней рельсы для дверей. Точно так же, как и в случае с верхней рельсой, для начала нужно снять мерки.

Снизу определяется ширина проема

Шаг 7. Снова требуется отметить нужный размер рельсы на металлическом профиле, а затем отпилить отрезок пилой.

Отрезается еще один кусок профиля

Шаг 8. Далее на место, куда будет монтироваться рельса, нужно уложить подготовленный отрезок профиля, пока не фиксируя его. На этом этапе требуется вставить в него двери-купе и сделать пометки на нижней рельсе на местах, где будут устанавливаться стопоры.

Укладка подготовленного профиля

Размечаются места установки стопоров

Шаг 9. Затем после примерки нужно установить на рельсу в нужных местах стопоры и после этого прикрутить нижнюю рельсу к полу или нижней части шкафа. Нижняя рельса может фиксироваться на двухсторонний скотч. Тогда перед наклейкой требуется сначала обезжирить поверхность, а только после этого клеить сам скотч.

Обезжиривание поверхности

Использование двухстороннего скотча

Фиксация нижней рельсы

Шаг 10. После этого можно устанавливать на место двери. Колесики на нижней части дверей должны попасть в соответствующие пазы.

Установка двери

В данном случае колесики уже установлены на самих дверях. Но как их зафиксировать правильно, если они были отдельно? Тут тоже нет ничего сложного.

Шаг 1. В комплекте шкафа должна быть специальная фурнитура. Если шкаф делается своими руками, то такую фурнитуру можно купить в магазине отдельно. Она представляет собой металлические элементы разного типа – с колесиком и без. Те, которые не имеют колесиков, крепятся в верхней части двери на небольшом расстоянии от ее бокового края, но вровень с верхним торцом. Прикручивать фурнитуру нужно саморезами.

Прикручивается фурнитура

Для этого используются саморезы

Шаг 2. Второй тип фурнитуры, который имеет колесики, нужно закрепить в нижней части двери так, чтобы высота получилась оптимальной. Каждого вида элементов нужно крепить по две штуки на каждую створку.

Как крепить фурнитуру с колесиками

Шаг 3. Далее нужно всего лишь прикрутить ручки, и можно устанавливать двери на корпус шкафа.

Остается прикрутить ручки

Шаг 4. Сначала створку нужно завести в дальнюю верхнюю рельсу, а потом, аккуратно приподняв дверь, установить колесики на нижнюю рельсу. Аналогично устанавливаются и остальные дверцы, но на ближнюю рельсу и т. д.

Устанавливается дверь шкафа

Видео – Шкаф-купе своими руками

Сборку дверей шкафов-купе, а также самих шкафов такого типа произвести не сложно. В заводских вариантах, как правило, имеется специальная инструкция, следуя которой, легко можно выполнить все работы. Если же изготовление шкафа и дверей производится самостоятельно, то можно ориентироваться на инструкцию выше. При аккуратном и внимательном подходе к работе все обязательно получится!

Общие правила сборки шкафа

Для сборки купленной вами мебели нужно придерживаться строго инструкции, веди если пропустить ее мимо глаз, то в итоге у вас ничего не получится и вы будете получать дискомфорт во время сборки. Мало кто верит, но даже при сборке шкафа существуют определённые правила, соблюдая их можно получить хороший результат, а именно высококачественно собрать купленную вами мебель.

  • — Никогда не надо вынимать с упаковки все комплектующие сразу и перемешивать их.
  • — Доставать все комплектующие нужно по очереди и раскладывать отдельно друг от друга, для дальнейшей комфортной сборке.
  • — Прочитать инструкцию, что бы потом не пришлось все переделывать заново.
  • — Убедится, что все основные и дополнительные части на месте. Иначе мебель невозможно будет собрать полностью.
  • — Проверить что все цвета мебели подходят купленной вами продукции.
  • — Собирать все по порядку, по одной секции. Начиная с дна шкафа, и плавно переходя на стенки.
  • — Зеркала, стекла и другие стеклянные детали устанавливаются в самом конце, дабы избежать их повреждений при сборке.

Расчет размеров и закупка материалов

Прежде чем приступить к измерению проема шкафа или стеновой ниши, куда необходимо встроить раздвижную систему, стоит проверить вертикальность стен и параллельность потолка по отношению к полу. Механизмы роликов позволяют регулировать наклон дверных полотен в определенных пределах, но при большом расхождении створки начнут выпадать либо заклинивать. В подобных случаях лучше сделать выравнивающую деревянную коробку, а потом измерять проем.

Чтобы правильно рассчитать размеры и количество полотен, действуйте согласно рекомендациям:

  1. Замерьте высоту и ширину проема в трех местах – по краям и посередине, как указано на чертеже. Для расчета принимайте наименьшее значение.
  2. Длина верхней и нижней направляющей планки принимается по ширине проема.
  3. Размер стоек рамы (вертикальных профилей) равен высоте проема минус 4 см.
  4. Количество полотен определяется шириной ниши. Разделите данную величину на равные отрезки таким образом, чтобы их длина лежала в пределах 75—90 см.
  5. Ширина створок подбирается с учетом перекрывания полотен, двигающихся по соседней «колее». Чтобы точно посчитать ширину каждого полотна, нужно подобрать тип вертикального профиля, после чего воспользоваться таблицей:

Остается рассчитать длину поперечин рамы – верхней, нижней и средней (при наличии). Поскольку горизонтальные перемычки крепятся встык к торцам стоек, их размер равен ширине створки минус 2 ширины выбранного вертикального профиля.

Размеры заполняющих вставок необходимо считать индивидуально – они зависят от толщины материала (зеркало – 4 мм, МДФ – 8 мм, ЛДСП – 10 мм), числа перемычек и конфигурации профилей. В данном случае ориентируйтесь по схеме расчета, прилагаемой в инструкции производителя.

Определив все размеры, вы поймете, сколько приобретать материалов и какой комплект выбирать для сборки дверей шкафа купе. Строительные магазины предлагают достаточно широкий выбор профилей и наполнителей разных цветов, чтобы подобрать красивый вариант для любого интерьера.

Конструктивные особенности и достоинства раздвижной системы

Стандартных размеров дверей для шкафов-купе нет: они могут изготавливаться по нужной длине и ширине. Но есть габариты, которые являются наиболее удобными.

Ограничения такие:

  1. Ширина: в пределах 50-110 см (оптимально — 60-90 см). Более узкие двери могут перекашиваться и выскакивать из направляющих. Более широкие будут сложнее двигаться из-за большого веса, и пользоваться полками будет неудобно (для доступа придется далеко двигать дверь).
  2. Количество створок: выбирается, исходя из ширины шкафа и ширины 1 створки. Самое главное — двери не должны мешать пользоваться содержимым. Актуально, если внутри будут большие широкие отсеки.

Их преимущества:

  • Раздвижные двери, по сравнению со складными — более простые, их сложнее сломать и проще починить.
  • Поскольку дверь перемещается вдоль одной плоскости параллельно стене — не нужно оставлять свободное пространство перед шкафом. Это актуально для маленьких по площади или узких помещений (к примеру — коридоров).

Сверление вертикальных ручек профилей для сборки дверей купе

Следующий этап сборки дверей купе своими руками это засверлить профиля ручки для соединения с горизонтальными разделителями и роликами.
Для этого в верхней части профиля  ручки (на расстоянии 7 мм) необходимо засверлить два отверстия по одной оси. Внутреннее отверстие диаметром 5 мм под винт, наружное диаметром 10 мм. При сборке двери купе через отверстие притягиваются верхние ролики.

Рис. 2. Схема сверления ручек профиля
для сборки двери купе, крепления роликов и колёс
Рис. 3. Крепление верхнего ролика
Рис. 4. Соединение ручки профиля и соединительного профиля

В нижней части вертикального профиля ручки просверлить по четыре отверстия по одной оси. Внутренне отверстие диаметром 5 мм для крепления нижнего ролика и наружное диаметром 10 мм на расстоянии 7 и 42 мм от торца профиля ручки.

Почему именно такие расстояния? Опять же посмотрите на сечение верхнего и нижнего соединительных профилей.

Рис. 5. Поперечное сечение верхнего
соединительного профиля
Рис. 6. Поперечное сечение нижнего
соединительного профиля
Рис. 7. Крепление нижнего ролика при сборке двери купе

Материалы и размеры

В мебельных магазинах доступны готовые комплекты для сборки дверей шкафа-купе, поэтому вам не придется долго разбираться, как правильно собрать шкаф с раздвижными системами и сделать дверцы своими руками. Доступные на рынке изделия различаются лишь внутренним устройством, спецификой установки и цветовым оформлением. Принцип их работы остается идентичным.

Изготовление дверей для шкафа купе своими руками — как это делал  я (пошаговый план):

  1. Снял замеры с предварительно собранной коробки шкафа купе (так как планировал установку натяжного потолка, то пришлось делать закладную под верхнюю направляющую), нам понадобились высота от нижней направляющей (на фото её пока нет), до верхней. Далее общую ширину разделили на 3 или 4 части, в зависимости от того, сколько дверей у нас будет. В данном случае делим на 3. Фото коробки:
Популярные статьи  Регулировка газового котла: рекомендации по настройке устройства для корректной работы

фото: встроенная коробка шкафа по которым снимаем размеры

2. Далее — едим на склад мебельной фурнитуры, отдаём размеры, чаще всего они знают, по каким размером раскроить ЛДСП и нарезать профиль. Предварительно выбираем профиль, направляющие, стыковочные планки (если дверь будет со вставками акриловго стекла или другими декоративными элементами).

3. Везём всё напиленное домой и дома собираем двери. Если описать процесс сборки, то это выглядит так:

  • Вставляем в пазы бокового профиля Лист ЛДСП — если он цельный, если это зеркало или стекло — то в пазы профиля вставляем специальные проставки под стекло или зеркало.
  • После вставки в пазы бокового профиля вставляем нижний профиль, и стягиваем его специальными болтами с помощью ключа — шестигранника.
  • Нижний и верхний профиля предусмотрены для установки роликов — соответственно, на нижний профиль устанавливаем нижние ролики, на верхний — верхние (верхние обычно двойные — так как могут опираться на любую из опор верхнего направляющего профиля).
  • Установка двери — берём, загоняем сначала верхние ролики в верхний профиль, далее нижние, прижав пальцами к верху (что бы они как бы скрылись заподлицо с  профилем в котором они установлены), вставляем их в паз нижней направляющей. Дверь установлена.

скрин: шкаф с раздвижными дверями своими руками

При выборе фурнитуры и комплектующих не стоит экономить. Профили из алюминия и стали должны обладать идеальной геометрией, а роликовые конструкции работать без малейших ошибок. Крепежные элементы лучше выбирать из качественного металла. Если использовать неподходящие материалы, в процессе открытия и закрытия дверей будут возникать сложности. Да и срок службы системы окажется небольшим.

Разбираясь, как сделать двери для шкафа-купе своими руками, нужно подготовить ДСП или МДФ для полок и стенок, а также ряд материалов для внутреннего заполнения:

  1. Направляющие (нижние и верхние). В их качестве используются рельсы, по которым будут двигаться створки. Основная нагрузка приходится на нижнюю часть, а верхняя используется для стабилизации полотна по вертикали.
  2. Верхние и нижние горизонтальные профили. В их числе – опорно-соединительные изделия, которые выполняют функции каркаса.
  3. Опоры или роликовые подвески. Нужны для свободного хода дверей.
  4. Промежуточный профиль. Он используется при большой ширине двери. Если створки узкие, вертикальные стойки не обязательны.
  5. Профильные заглушки. Крепятся с торцевой части.

Для расчета размеров дверного полотна необходимо измерить ширину и высоту проема, а также измерить уровнем для исключения наклона направляющих. При отсутствии регулировки створки будут скатываться.

В первую очередь стоит уточнить высоту потолка (стандартная высота составляет 2,5 м) и вычесть 4 см для зазора направляющих.

Уточнив высоту, стоит определить ширину. Она определяется конфигурацией устанавливаемой ручки: обычно используется 2 разновидности: открытая и закрытая. В первом случае открытие производится со стороны зацепа. Второй вариант везде одинаковый.

Фотоотчет о сборке

Сначала все профиля нарезаются точно по рассчитанным размерам. Точность должна быть идеальной. Рез — строго перпендикулярный, под 90°. В профилях-ручках сверлятся отверстия под установку роликов и крепежных элементов.

Отверстия делают сквозные двух диаметров. Точный размер зависит от габаритов купленного крепежа, но в основном размеров два: 4 мм и 6 мм, а также 6 мм и 10 мм.

Как сверлить отверстия

Вверху делают одно такое отверстие, центр которого находится на расстоянии 7 мм от края профиля, внизу отверстий два — первое на расстоянии 7 мм от края, второе — отступив от среза профиля 42 мм.

Отверстия внизу боковых профилей

При сборке в первую очередь собираются все части наполнения. Сначала, если есть стекло или зеркало, по периметру устанавливается уплотнительная резина. Она просто нажатием пальца надевается на торец детали. По краям уплотнитель срезают, надевают впритык, но без нахлеста на следующую сторону.

Уплотнитель на зеркале

На зеркала с задней стороны клеят защитную пленку. Можно использовать обычную самоклейку. Эта пленка не даст осколкам рассыпаться, если зеркало разобьется.

Если створка составная, ее собираем при помощи соединительных профилей. Части наполнения просто вставляются с усилием в профиль. Иногда может потребоваться значительное усилие. Можно пристукнуть по торцу тыльной стороной ладони или использовать для этого резиновую киянку.

Просто вставьте в пазы профиля части наполнения и пристукните по торцу

Когда створка собрана, по тому же принципу верху и внизу устанавливаются соответствующие профиля.

Установлен верхний профиль

Затем наступает время установки боковых профилей-ручек. Все аналогично: загоняете наполнение в паз, следите, чтобы вошло до упора по всей длине без перекосов. Когда рамка собрана, необходимо ее стянуть крепежом. Начинаем с верху. Берете крепеж, вставляете в просверленное ранее отверстие. Если расстояние отмеряли точно, винт попадает в бороздку верхней поперечины.

Если просверлено верно

Затягиваем соединение при помощи ключа-шестигранника. Слегка не докрутив до упора, между головкой шурупа и перемычкой профиля вставляем верхние ролики, потом дотягиваем винт.

Вставляем верхние ролики

Ту же операцию повторяем с другой стороны. Затем переходим вниз. Тут крепеж устанавливается в верхнее отверстие. Просто затягиваем до упора. Аналогично повторяем с другой стороны.

Устанавливаем крепеж снизу

Далее устанавливаем нижний ролики. Упорную пластинку заводим в паз, прижимаем.

Установка нижнего ролика — пластину заводим в профиль

Пружину поджимаем, заправляя корпус ролика внутрь. В отверстие вставляем винт, стараясь попасть в гнездо, затягиваем шестигранником. Он может понадобиться другого размера — чуть меньше, чем остальные — так как этот винт обычно тоньше и длиннее.

Поджали ролик, вставили винт

Затягивать его до упора не нужно. Так, чтобы зашел в пластину на полсантиметра или около того. Затем при установке двери и регулировке ее хода этим винтом регулируется положение створки — угол приподнимается или опускается.

Закручиваем винт, фиксирующий ролик

Если нажать на колесо ролика, он уйдет в корпус, затем возвратиться за счет упругости пружины. Этот нехитрый механизм обеспечивает плавность хода двери для шкафа купе.

Сначала прикручивают верхнюю направляющую. Она крепится или к потолку, или к верхней части шкафа. Расстояние от полок — не менее 100 мм, иначе двери будут задевать полки, вещи, плечики.

Прикручиваем верхнюю направляющую

В нижнюю направляющую с боков в пазы вставляем пружины-отбойники. Они будут ограничивать ход двери. Количество пружин равно количеству створок, устанавливаются они с обоих концов.

Стопоры для дверей

Вставляем пружины-ограничители хода

Если лазерного уровня нет, чтобы не мучатся с отвесами, для начала можно нижнюю направляющую просто уложить, пока не закрепляя. Затем установить одно полотно, заведя его верхние ролики в верху, и установив нижние в нужную бороздку. Таким образом двери будут связывать верхнюю и нижнюю направляющие.

Выставив створку вертикально, автоматически выставите нижнюю направляющую

Выставив полотно строго вертикально, вы автоматически выставите и нижнюю направляющую. Ее останется только прикрутить. Только внимательно следите чтобы двери не сдвинулись.

Последнее, что остается сделать — приклеить по бокам приклеить шлегель. Это ворсистая самоклеящаяся полоса, которая смягчает удары створки о стенки шкафа (или просто о стены, если шкаф бескорпусный).

Последний штрих — наклейка шлегеля

На этом двери для шкафа купе установлены и готовы к работе. Еще раз процесс можете просмотреть в видео.

Как правильно рассчитать размеры

Самостоятельное изготовление предполагает два подхода. Первый вариант сводится к тому, что измеряется проем, после чего принимается решение по количеству створок. После этого следует обратиться в компанию, которая практикует изготовление дверей для шкафов-купе, но сначала нужно навести справки, чтобы фирма не продавала комплектующие с учетом их монтажа, что бывает достаточно редко. Менеджеры компаний смогут рассчитать, какие именно комплектующие нужны и, в каком количестве. Несмотря на то, что все очень просто, не следует рассчитывать на то, что менеджеры сделают это бесплатно.

Второй вариант – это полная независимость от разного рода менеджеров, поскольку он предполагает самостоятельный поиск всех элементов, тем более что в строительных магазинах все можно найти и в широком ассортименте. Может на это уйдет несколько больше времени, зато обойдется намного дешевле.

Популярные статьи  Наружная отделка дома — варианты: фото отделки, достоинства

Расчет дверей в шкаф-купе. Подробно.

Watch this video on YouTube

Створки

Ширина створок выбирается такой, чтобы доступ до ручки был свободным, при этом одна створка не должна сильно перекрывать другую створку. Если для шкафа-купе достаточно двух створок, то расчеты ширины сторон делают так: берется ширина проема и к нему добавляется ширина профиля, после чего полученные размеры делят на 2.

Например, при ширине проема порядка 1500 мм, к этой величине добавляется ширина профиля, например 26 мм, итого получается 1526. Затем полученное значение делится на 2 и получается 763 мм. Ширина профиля-ручки может отличаться, поэтому подставляется реальное значение этого параметра.

Профили могут быть разными, потому из надо измерять индивидуально

Если предполагается установка 3-х створок, то тогда к расчетам добавляется удвоенное значение ширины профиля-ручки, что выражается, как 2000 +(23х2) итого получается 2046. Затем эта сумма делится на 3 – 2046/3 и получается 682 мм.

Высота створок определяется так: берется реальная высота и от этого значения отнимается около 45 мм и получается необходимая высота створок. По этой высоте подгоняются боковые профиля. Итак, размеры створок определены.

Заполнение

Наполнение (материал) створок располагается в рамке, собранной из профилей. Чтобы рассчитать длину и ширину материала заполнения, поступают так: ширина определяется с помощью простой арифметической операции – от общей ширины и длины отнимается двойное значение ширины профилей боковых, а также верхнего и нижнего, при определении длины.

Измерение ширины профилей

Если материал заполнения более тонкий и приходится использовать уплотнитель, то его также нужно учитывать.

Короче говоря, в первую очередь все нужно тщательно продумать и приобрести все компоненты будущей конструкции, которые могут отличаться размерами, формой, способом крепления и т.д. Только так можно правильно рассчитать, а затем смонтировать, закрепив все элементы.

Профили

Боковые профили должны иметь длину, соответствующую общей высоте створки. Горизонтальные, то есть верхний и нижний профиля отрезаются, с учетом ширины профиля-ручки, умноженной на 2.

Как измерять ширину ручки

Например, ширина этого профиля составляет 23 мм, поэтому размер горизонтальных профилей получается следующим: 762-(23х2) итого получается 696 мм.

На видео ниже можно подробнее ознакомиться со сборкой каркаса двери.

Нарезка профиля и сборка каркаса дверей шкафа купе

Watch this video on YouTube

Из чего состоят двери для шкафа купе

Раздвижная система обычно состоит из таких комплектующих:

  • дверная рама (боковые стойки + горизонтальные планки);
  • наполнение – дверное полотно;
  • нижние и верхние ролики;
  • буферная лента;
  • направляющие дорожки.

Для последующего понимания терминов и всего процесса сборки, в таблице вы найдете подробное описание каждого компонента.

Дверная рама

Боковые стойки Дюралевые стойки имеют продольные пазы, в которые вставляют полотно. С наружной стороны профиль сделан в виде загиба, который выполняет функцию ручки. Сечение стоек может быть разным, но все они скрывают продольный паз загибом. Некоторые боковые планки делают сплошными, а к ним посередине крепят отдельные ручки в виде фигурных пластин.
Поперечные планки Поперечины соединяют вертикальные стойки в единую конструкцию – раму. Внутрь нижней поперечины устанавливают пару вертикальных роликов. Сечение горизонтальной планки и высота бортов рельсовой дорожки полностью скрывают ролики.
Если наполнение состоит из нескольких фрагментов, то в раму вставляют средние планки. Они имеют двухсторонние пазы, в которые входят сверху и снизу листы полотен. Узнайте более полную информацию о профилях для шкафа купе. Достойна внимания продукция австрийской фирмы «Штерн».
Буферная лента Ворсистая полоса на самоклеящейся основе (именуемая также шлегелем) предназначена для выполнения двух функций. Мягкая структура ленты гасит звук от примыкания двери к боковой стенке корпуса шкафа. Ворс отсекает проникновение пыли внутрь шифоньера. На стойках с внешней стороны рамы для буферной ленты сделаны вертикальные пазы.
Можно собрать дверное обрамление по принципу оконной рамы из деревянного бруса. В нем, как и в металлической раме, делают фрезером продольные пазы по внутреннему периметру рамы. Ширина щели должна равняться толщине полотна наполнения.
Направляющие дорожки Имеют разное сечение. В разрезе обе планки напоминают литеру «Ш». Нижняя дорожка сделана с невысокими продольными пазами. Этого достаточно, чтобы удержать колёсики от поперечного смещения. Верхний профиль имеет высокие борта (40 мм) так, как нужно удерживать верхние роликовые устройства, а вместе с ними и всю дверь от опрокидывания. Более подробно узнать о направляющих для шкафов купе можно здесь

Наполнение дверного полотна

Зеркало Зеркальные двери шкафа купе создают красивый фасад мебели, визуально расширяют пространство и улучшают освещение помещения. Можете использовать бесцветные и тонированные зеркала под серебро, бронзу, матовое и разных цветов. На их тыльную сторону наклеивают плёнку, которая удерживает осколки в случае разрушения наполнения двери.

Для украшения зеркал применяют три технологии декорирования:

  • нанесение рисунков и узоров пескоструйной обработкой;
  • орнаментальная окраска;
  • полноцветная фотопечать.
МДФ и ЛДСП Из МДФ можете сделать полное наполнение раздвижных систем. Для дверей купе применяйте плиты толщиной от 6 до 10 мм. На их поверхности по заказу вам сделают лазерной установкой красивые узоры. Материал также обклеивают цветной ПВХ плёнкой с рисунками.

Ламинированные листы ДСП стоят дешевле, чем плиты МДФ. На рынке стройматериалов вы сможете найти ЛДСП с матовыми и глянцевыми фасадами, имитирующие кожу и ценные породы дерева.

Ламинат Ламинированные паркетные ламели полноценно могут заменить дорогой материал для наполнения откатных дверей. Бывают доски светлых и тёмных тонов, имитирующих ценные породы дерева. Паркет толщиной 10 мм точно вписывается в алюминиевое обрамление дверей.
Фанера Для бюджетной сборки фасада используйте ламинированную фанеру. Материал легко пилится и режется ножовкой и электролобзиком. Наполнение делают, как однородным, так и комбинированным. Вы можете вставить фрагменты правильной геометрической формы или сделать фигурные комбинации деталей из МДФ или ЛДСП с зеркалом. Алюминиевые профили имеют пазы шириной 10 мм. Если материал наполнения толщиной менее этого размера, то потребуется установка уплотнителя.

Нижние и верхние ролики

Нижние ролики Крепят саморезами с двух сторон внутри профиля горизонтальной рейки дверной рамы. Колёсики изготовлены из полимера, который обеспечивает бесшумность хода двери. Подвижные узлы сделаны таким образом, что при установке двери они на пружинах поджимаются внутрь нижней планки. Это позволяет вставить верхнюю часть рамы в направляющую рейку.
Верхние ролики Устанавливают на стойках рамы с обеих сторон двери. В отличие от нижних колёсики вращаются в горизонтальной плоскости и полностью скрыты высоким профилем поперечины.

Порядок сборки шкафа-купе

Первым делом устанавливается цоколь. Обычно плита крепится к подставкам, которые расположены вдоль длинной стороны. Монтируется при помощи еврошурупов – креплений с выемкой в шляпе под шестигранный ключ.

Важно знать, что ряд элементов наполнения шкафа также потребует предварительной разметки и установки креплений, поскольку потом эта работа будет осложнена. Следующее действие в порядке сборки шкафа-купе – монтаж корпуса

Это несущие детали

Следующее действие в порядке сборки шкафа-купе – монтаж корпуса. Это несущие детали.

Далее крепится задняя стенка. В готовый корпус устанавливаются полки, штанги для вешалок, то есть все внутреннее наполнение.

Сборка шкафа-купе своими руками требует от мастера четкого понимания функций всех деталей конструкции, фурнитуры. Часть полок можно поставить на место только после установки мебели в вертикальном положении.

В последнюю очередь к шкафу монтируются двери.

Совет. Если модель с зеркалами, ее закрепляют на полностью собранный шкаф.

Перед тем, как установить боковую внешнюю стенку, советуем заранее закрепить угловые полки, которые окажутся снаружи.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
