Инструкция по замене люминесцентных трубок

При выполнении замены люминесцентных трубок на светодиодные устройства, работы могут быть выполнены двумя способами, это: установка светодиодных источников света, оснащенных аналогичными контактами (G13) и одинаковых геометрических размеров или установка в корпус светильника светодиодных плат с линзами.

Замена люминесцентных ламп на светодиодные: причины замены, какие лучше, инструкция по замене

Работы осуществляются в одинаковой последовательности, но с некоторыми различиями в характере их выполнения.

Реконструкция выполняется в следующей последовательности:

  • Пред началом работ светильник выключается, для этого недостаточно просто отключить выключатель, а требуется отключение питания всей групповой линии в осветительном щитке (автоматический выключатель);
  • Работы выполняются с использованием исправного инструмента, а при выполнении работ на высоте – исправных лестниц-стремянок или монтажных лесов.
  • Персонал, выполняющий работы должен быть одет в спецодежду и иметь индивидуальные средства защиты: перчатки, каски, монтажные пояса — при работе на высоте.
  • При отключении групповой линии, на автоматический выключатель вывешивается запрещающий плакат «Не включать, работают люди».
  • После выполнения подготовительных работ выполняется удаление люминесцентных ламп и стартеров из корпуса светильника. Лампы передаются ответственному лицу для дальнейшей утилизации.
  • Выполняется пере подключение контактного соединения, исключающего использование дросселя, установленного в светильник. Гнезда соединения подключаются непосредственно к клеммной колодке, на которую подается питание групповой линии.
  • При установке светодиодной лампы трубчатого вида, выполняется ее монтаж посредством штырькового соединения. Штырьки вставляются в разъем, после чего лампа поворачивается вокруг своей оси до момента, когда штырьки войдут в гнезда контактного соединения. Проверяется работоспособность светильника.
  • При установке платы с линзами, они также подключаются к клеммной колодке. Их крепление, в корпусе светильника, осуществляется с использованием магнитов, идущих в комплекте поставки с платами, или при помощи саморезов, которые крепят платы через отверстия, предусмотренные в их корпусе. После установки и подключения, выполняется проверка работоспособности.
  • После завершения работ выполняется уборка помещения и убираются запрещающие плакаты.

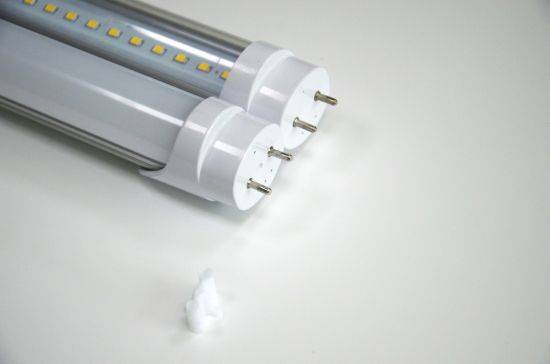

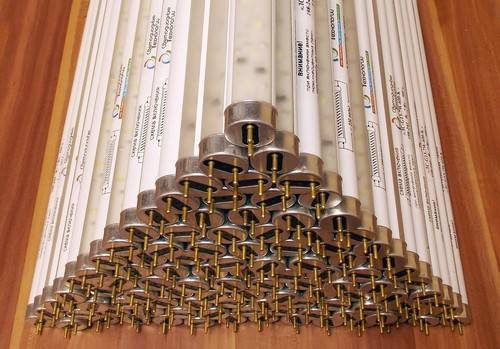

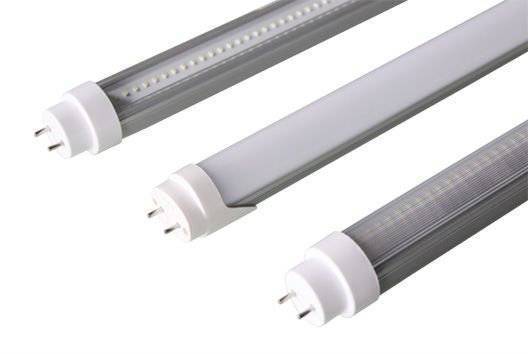

Светодиодная трубка т8

Заменить люминесцентные лампы на светодиодные возможно без полной замены светильника. Существуют конструкции, корпус и расположение контактов у которых в точности повторяет форму люминесцентной трубки. Существуют два варианта конструкции LED-светильников формата Т8:

  • со встроенным драйвером (диммером);
  • без драйвера.

По размерам и форме цоколя они представляют собой полный аналог энергосберегающих ламп, но с другой начинкой. Можно поменять старую конструкцию на светодиодную трубку мощностью 18 Вт, получая при этом значительный выигрыш в освещенности и экономию электроэнергии.

Технические параметры и преимущества

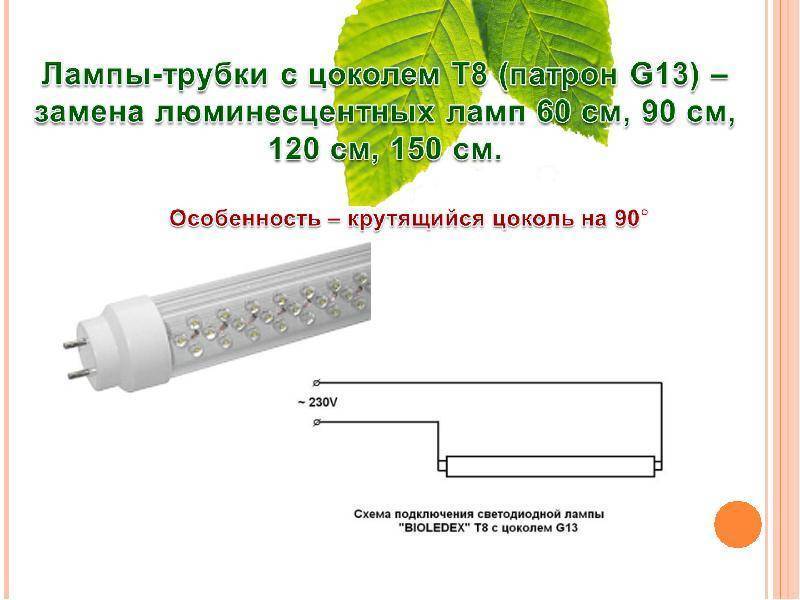

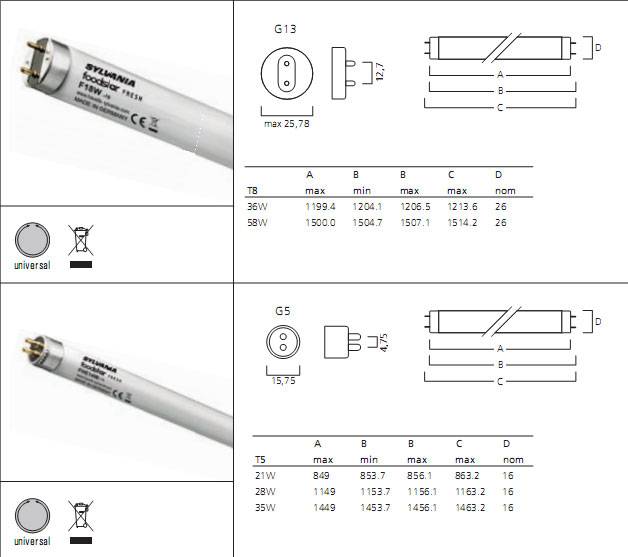

Светодиодные лампы в формате Т8 имеют цоколь G13, что означает расстояние между контактами (13 мм). Цифра 8, имеющаяся в названии, обозначает диаметр колбы — 26 мм. Длина также соответствует стандартным вариантам — 60,90 и 120 см. Это позволяет использовать их в стандартных типах светильников, таких как потолочный растровый элемент из подвесной системы «Армстронг».

Светодиоды требовательны к температурному режиму работы. Любое превышение грозит выходом элемента из строя. Устройство светодиодной трубки продумано таким образом, что тепло отводится тремя элементами:

  • основной радиатор;
  • дополнительная продольная пластина;
  • печатная плата из толстого текстолита.

Особенности платы

Плата светодиодной лампы представляет собой образец инновационных технологий. Контакты не паяются, а устанавливаются в специальные позолоченные слоты, обеспечивающие полную надежность соединения и длительный срок службы.

Драйвер собран из современных микросхем, обеспечивающих компактность и позволяющих обходиться без включения крупных электролитических конденсаторов. Результатом использования таких элементов являются:

  • повышенная эффективность прибора;
  • исключаются скачки напряжения;
  • отсутствуют электрические помехи.

В качестве стабилизатора используется широтно-импульсный модулятор (ШИМ), способный корректировать напряжение, подаваемое на светодиоды, при колебаниях на входе от 175 до 275 В. Предел нагрузки, допустимой для ШИМ, составляет 35 Вт, что дает значительный запас и позволяет избежать повышение температуры светодиодов.

Как устроена светодиодная лампа на 220 В?

Это современный вариант LED-лампы, который производится по усовершенствованной технологии. Здесь светодиод цельный, имеется несколько кристаллов, поэтому не предполагается необходимость пайки множества контактов. Как правило, присоединяют только два контакта.

Таблица 1. Строение стандартной LED-лампы

Элемент Описание
Рассеиватель Элемент в виде «юбочки», который способствует равномерному распределению светового потока, исходящего от светодиода. Чаще всего этот компонент изготавливают из бесцветного пластика или матового поликарбоната.
Чипы светодиодов Это главные элементы современных лампочек. Часто их устанавливают в большом количестве (боле 10 штук). Тем не менее, точное число будет зависеть от мощности светового источника, габаритов и особенности радиатора для поглощения тепла.
Пластина из диэлектрика Изготавливается на основе анодированных сплавов алюминия. Ведь такой материал лучшим образом выполняет функцию отвода тепла к системе охлаждения. Все это позволяет создать нормальную температуру для бесперебойного функционирования чипов.
Радиатор (охлаждающая система) Способствует отведению тепла от пластины из диэлектрика, где находятся светодиоды. Для изготовления подобных элементов тоже используют сплавы алюминия. Только здесь еще заливают его в особые формы, чтобы получить пластины. Это способствует увеличению площади для отвода тепла.
Конденсатор Сокращает импульс, который возникает при подаче напряжения от драйвера к кристаллам.
Драйвер Устройство, которое способствует нормализации входного напряжения электросети. Без такой маленькой детали не получится сделать современную матрицу светодиода. Эти элементы могут быть выносного или встроенного типа. Тем не менее, практически все лампы имеют встроенные драйвера, которые находятся внутри устройства.
Основание из ПВХ Это основание прижато к цоколю лампочки, благодаря чему защищает от поражения током электриков, которые выполняют замену изделия.
Цоколь Требуется, для того чтобы подключить лампу к патрону. Чаще всего его изготавливают из прочного металла — латуни с дополнительным покрытием. Это позволяет увеличить срок использования изделия и защитить от ржавчины.

Драйвер светодиодной лампочки

Еще одним отличием светодиодных ламп от других изделий является местонахождение зоны сильного нагрева. У других источников света происходит распространение тепла по всей внешней части, в то время как кристаллы светодиодов способствуют только нагреву внутренней платы. Именно поэтому возникает необходимость установки радиатора для быстрого отведения тепла.

Если возникает потребность сделать ремонт осветительного прибора с вышедшим из строя светодиодом, то его полностью заменяют. По внешнему виду эти лампы могут быть как круглыми, так и в виде цилиндра. К питанию они подключаются через цоколь (штырьковый или резьбовой).

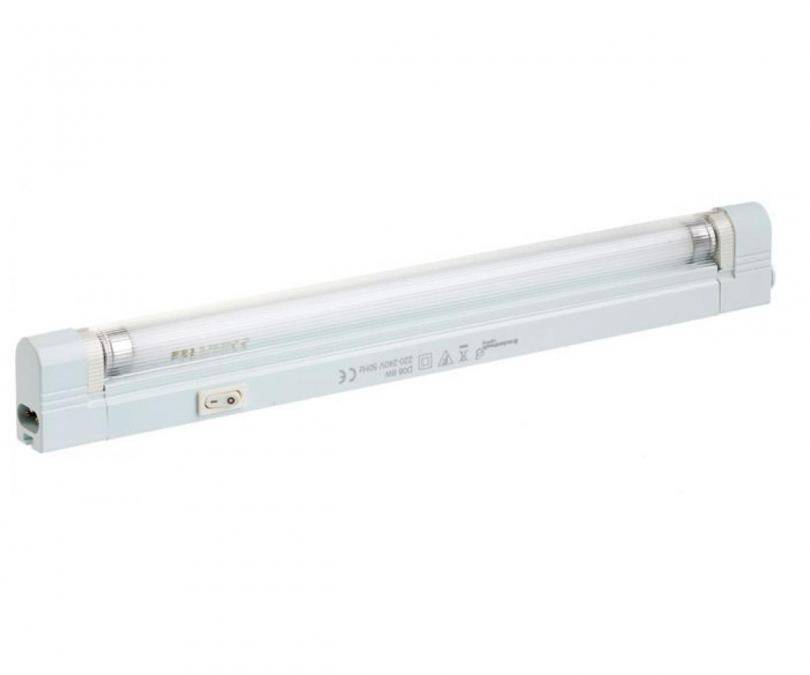

Особенности устройства люминесцентной лампы

Чтобы отчётливее понимать стремление общества к замене люминесцентных ламп светодиодными приборами, логично ближе ознакомиться с газовой конструкцией.

Действительно, прибор света с люминесцентным покрытием – это стеклянная герметичная трубка, заполненная, как правило, парами ртути.

Замена люминесцентных ламп на светодиодные: причины замены, какие лучше, инструкция по замене

Люминесцентные светильники с лампами, наполненными газовой средой, «питаются» электричеством через дроссельный элемент. Более совершенные конструкции оснащаются электронной схемой без наличия дросселей и считаются несколько улучшенными в плане эксплуатации

Выпускаются две модификации таких приборов:

  1. Для уличной инсталляции (с колбами высокого давления).
  2. Для бытовой установки (с колбами низкого давления).

Фактически внутри баллона люминесцентной лампы присутствует смесь газов, состоящая из паров ртути и аргона. Изнутри стенки стеклянной колбы покрываются специальным составом – люминофором. Когда в газовой среде образуется электрический разряд, формируется свечение газа, а за счёт люминофора это свечение трансформируется в свет видимого диапазона.

Подробнее об устройстве люминесцентов мы писали в этой статье.

Преимущества люминесцентных светильников

Разработка и производство светильников подобного типа, прежде всего, явились результатом постоянного запроса на экономию энергоресурсов. Следует отдать должное – люминесцентные лампы позволяют существенно экономить.

Замена люминесцентных ламп на светодиодные: причины замены, какие лучше, инструкция по замене

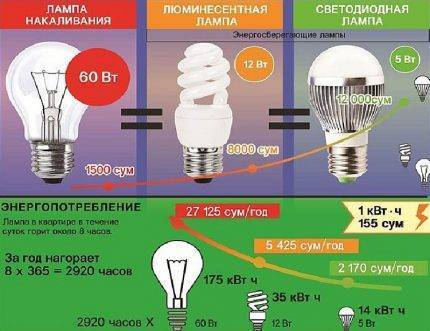

Энергосберегающий прибор света и традиционный источник с нитью прямого накала. Если сравнивать по энергетическим параметрам, разница отмечается существенная в пользу первого прибора, где потребление тока снижено в разы

При этом экономить можно за счёт более высокой светоотдачи приборов, размещая меньшее число приборов на единицу площади по сравнению с лампами прямого накала.

Целесообразность применения газоразрядных ламп отмечается не столько для бытовой сферы, сколько для промышленно-хозяйственных структур, то есть там, где необходимо освещать значительные площади с минимальными издержками в плане энергопотребления.

Среди преимуществ люминесцентных светильников выделяется приличная эксплуатационная наработка. В среднем эксплуатационная наработка для газовых конструкций составляет 10000 часов.

Замена люминесцентных ламп на светодиодные: причины замены, какие лучше, инструкция по замене

Сравнительная картография, где отмечаются электрические преимущества приборов света разного периода использования. Как видно из сравнительных параметров, традиционная лампа прямого накала является самым «расточительным» прибором света

Если люминесцентные лампы приравнивать к аналогам прямого накала, где максимум наработки – 1000 часов, преимущественная разница становится более чем очевидной.

Недостатки приборов света с напылением люминофора

Однако имеющиеся преимущества люминесцентных ламп, к сожалению, не скрывают явно выраженных недостатков этих же приборов. И главный негатив здесь – повышенная химическая опасность.

Замена люминесцентных ламп на светодиодные: причины замены, какие лучше, инструкция по замене

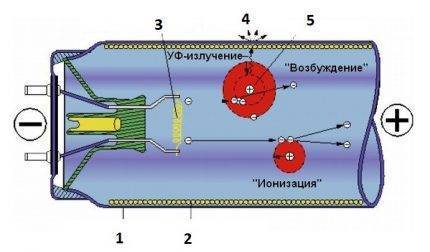

Структура люминесцентного источника света: 1 – стеклянная герметичная трубка; 2 – слой люминофора; 3 – нить накала; 4 – световой поток, видимый для людей; 5 – атом ртути

Баллон каждого светильника содержит как минимум 2 мг ртути, а этот химический элемент относится к разряду крайне опасных для живого организма. Конечно, пока колба находится в герметичном состоянии, химическая опасность сводится к нулю.

Тем не менее, случаи боя стеклянных баллонов люминесцентных ламп – это практика вполне обыденная

Поэтому важно сразу же задуматься о правильной утилизации люминесцентных ламп

Также из недостатков следует отметить «холодный» свет и эффект «стробирования». Оба эффекта оказывают неблагоприятное действие на зрение. Именно поэтому люминесцентные светильники не нашли широкого применения в бытовой сфере. Одним словом, нашлись все основания, чтобы поставить ребром вопрос о замене люминесцентных светильников. Подходящая альтернатива нашлась быстро.

Дроссели и их назначение при использовании люминесцентных ламп

Дроссель — деталь, служащая для регулировки силы тока. Эта деталь разделяет или ограничивает электросигналы различной частоты и устраняет пульсацию постоянного тока.

Для чего и зачем нужен в устройствах дневного света

Люминесцентные лампы (дневного света) как один из видов разрядных ламп, невозможно подключить для освещения таким же образом, как и обычную нагревательную электролампу. Для их подключения необходимо использовать дополнительный пускорегулирующий аппарат.

Дроссель включается методом последовательного соединения с лампой дневного света и предназначается для ограничения тока, который протекает через ее электроды. Это устройство характеризуется наличием реактивного сопротивления, а также отсутствием излишнего тепловыделения. Дроссель может ограничить ток и организовать предотвращение его лавинообразного нарастания при включении в сеть.

Дроссель — неотъемлемая составная часть любой стартерной системы включения. Помимо этого, он способен исполнять следующие дополнительные функции:

  • создание безопасного тока для конкретной лампы, при котором возможно обеспечение разогрева ее электродов при разжигании;
  • образование импульса повышенного напряжения, способствующего возникновению разряда в колбе лампы;
  • обеспечение стабилизации электрического разряда;
  • способствование бесперебойной работы лампы при отклонениях напряжения в электрической сети.

Технические характеристики

Основными техническими характеристиками рассматриваемой детали являются коэффициент потери мощности и индуктивность. Для обозначения этого коэффициента на устройстве указываются параметры тока, мощности и емкости конденсатора.

Индуктивностью называется индуктивное сопротивление, которое представляет возможным регулировать мощность электричества, поступающего на ламповые контакты.

Виды

Дроссели делятся на те же виды, что и подключаемые к ним лампы. Если подключить лампу к дросселю, который не соответствует ее характеристикам, то это, вероятнее всего, приведет к поломке какого-либо из элементов, используемых в системе подключения. Существуют следующие виды дросселей, подразделяемых в зависимости от мощности:

  • дроссель мощностью в 9 Вт — для энергосберегающих ламп;
  • 11 Вт — для миниатюрных светильников;
  • 15 Вт — для настольных светильников;
  • 18 Вт — для офисных ламп;
  • 36 Вт — для малых люминесцентных ламп;
  • 58 Вт — для потолочных светильников;
  • 65 Вт — для многоламповых потолочных светильников;
  • 80 Вт — для большых люминесцентных ламп.

Устройство

Типичная схема подключения дросселя газоразрядного типа представлена на рисунке ниже.

Условные обозначения:

  • EL — лампа;
  • SF — стартер;
  • LL — дроссель;
  • 1, 2 — спирали лампы;
  • C — конденсатор.

Отчего может греться

Дроссели чаще всего изготавливают из двух металлических материалов — алюминия и меди. Алюминиевые устройства обладают одним существенным недостатком — сильным нагреванием. В свою очередь, медные греются меньше из-за меньшего сопротивления в электрической цепи, и поэтому они являются гораздо более долговечными.

При использовании ламп дневного света дроссель должен постоянно поддерживать свою рабочую температуру. Для снижения температуры достаточно использовать простой компьютерный кулер. Однако, существует возможность выбрать и другой путь, заключающийся в покупке более дорогой системы охлаждения, например, водяной.

Помимо самой работы дросселя, он также способен перегреваться из-за короткозамкнутых витков. При такой проблеме помочь может только полная замена устройства. При замене рекомендуется выбрать детали из меди, основываясь на том, что они менее подвержены перегреву.

Практика показывает, что дроссели являются весьма долговечными устройствами при правильной их эксплуатации. А также нельзя не отметить тот факт, что дроссель способен погашать броски напряжения, даже очень сильные. Поэтому, если вы правильно подберете дроссель к своей люминесцентной лампе, то эта лампа может прослужить вам годами, и даже десятилетиями.

15,00

Конструкция светодиодов

Конструкция светодиодной лампы

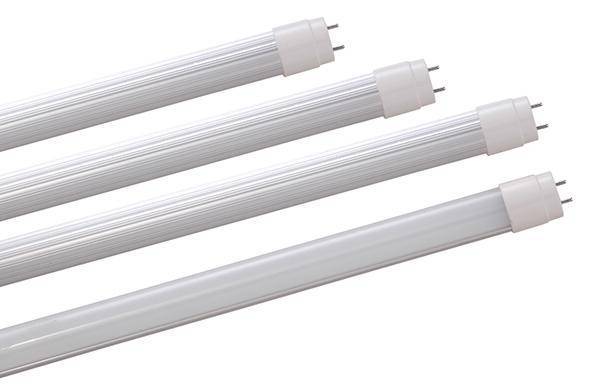

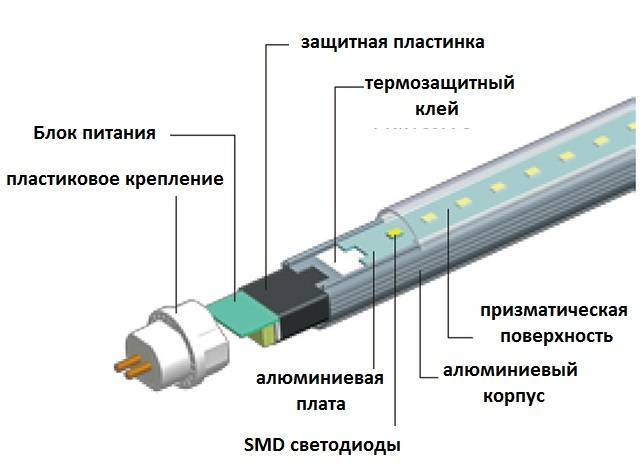

Светодиодная трубка – это прозрачная колба из пластмассы, внутри которой расположен драйвер и гетинаксовая планка с вмонтированными на неё светодиодами. По этой причине установка внешнего драйвера не нужна. Подсоединяется такая лампа к стандартной сети 220 В.

Светодиодный дневной светильник оснащается цоколем типа G13. Штыри лампы соединяются между собой внутри колбы посредством медной проволоки, благодаря чему напряжение может быть подано на любой из штырьков.

Светодиодные трубки изготавливаются с длиной 600 или 1500 мм. Их мощность варьируется в пределах 9-25 Вт. Излучаемый свет может быть как тёплым, так и холодным. Светодиоды экономичнее на 60-65% в отличие от люминесцентных ламп.

Светодиоды могут обладать самой различной формой. Наиболее распространённой конструкцией является классический 5-миллиметровый корпус. Верх оснащается линзой, а нижняя часть – рефлектором. Внутри корпуса размещён кристалл, излучающий свет при прохождении сквозь него тока.

Конструкция светодиода тривиальна: он обладает двумя выходами – анодом и катодом. Параболический рефлектор из алюминия (отражатель) располагается на катоде. Внешне он схож с углублением чашеобразной формы.

Ключевой компонент светодиода – полупроводниковый монокристалл, в котором происходит p-n-переход. Сам монокристалл обладает формой кубика с размерами 0,3х0,3х0,25 мм.

Кристалл соединяется с анодом посредством позолоченной проволочной перемычки. Корпус изготавливается из полимера, он оптически прозрачный и синхронно является фокусирующей линзой. Совместно с рефлектором они устанавливают угол излучения светодиода и направленность светового потока.

Как подключить ЛЕД-светильник к 220В

Основное достоинство таких светильников в сравнении с работающими от 12 Вольт в том, что их напрямую можно питать от выключателя. В результате не требуются дополнительные финансовые затраты на приобретение блока питания, а также монтаж не вызывает сложностей. Существует несколько способов установки светодиодных светильников:

  • последовательное подключение;
  • параллельное;
  • лучевое.

Каждый используется в разных ситуациях и имеет свои достоинства и недостатки.

Последовательное

Последовательное подключение используется в том случае, если нужно сэкономить метраж кабеля, и при этом к помещению нет особых требований. Для реализации потребуется несколько двойных или тройных проводов. В одну цепь допускается установка не более шести светодиодных лампочек, в противном случае яркость будет низкой. Если один светильник выйдет из строя, придется проверять работоспособность каждого, чтобы устранить поломку.

Само подключение не должно вызывать сложностей. К первому светильнику от выключателя проводится фаза, далее от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику прокладывается ноль, который идет от распределительной коробки.

Если в схеме допустить ошибку и питание с нулем перепутать местами, лампы будут под постоянным напряжением, что небезопасно.

Параллельное

Параллельное подключение более практичное и используется чаще. В процессе реализации каждый светильник будет выдавать яркость, которая заявлена производителем. Единственный недостаток, который можно выделить – повышенный расход проводника в сравнении с последовательным подключением.

Рекомендуется отдавать предпочтение кабелю ВВГ нг 2*1,5 или 3*1,5. Обозначение свидетельствует о наличии ПВХ-оболочки – качественного изоляционного материала. В маркировке отметка «нг» указывает на негорючесть модели. Если к помещению выдвинуты особые требования, иногда используют провода с дополнительной маркировкой «ls», которая означает, что при воспламенении выделяется небольшое количество дыма.

Для подключения светильника через выключатель от распределительной коробки протягивают кабель. Его поочередно соединяют с каждым светильником. После первой лампы кабель обрезается и подается к следующему, пока все устройства не будут соединены в одну общую систему.

Преимущество параллельного способа подключения в том, что даже если одна лампа выйдет из строя, цепь будет полностью работоспособной.

Лучевое

По своей природе лучевая схема относится к параллельному подключению, часто применяется для люстр. Принцип реализации заключается в прокладке кабеля к каждому осветительному прибору индивидуально. Этот способ самый трудоемкий и требует больших финансовых затрат из-за большого количества используемого провода. Для экономии кабель от распределительного щитка проводят в центр комнаты и уже оттуда к каждому светильнику. Далее к фазе и нулю подводят одножильные провода, которые прокладываются к светильникам.

Еще на этапе проектирования важно решить, как будут соединены жилы с отдельным кабелем. Если ламп немного, достаточно скрутки. С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино

Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам

С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино. Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам.

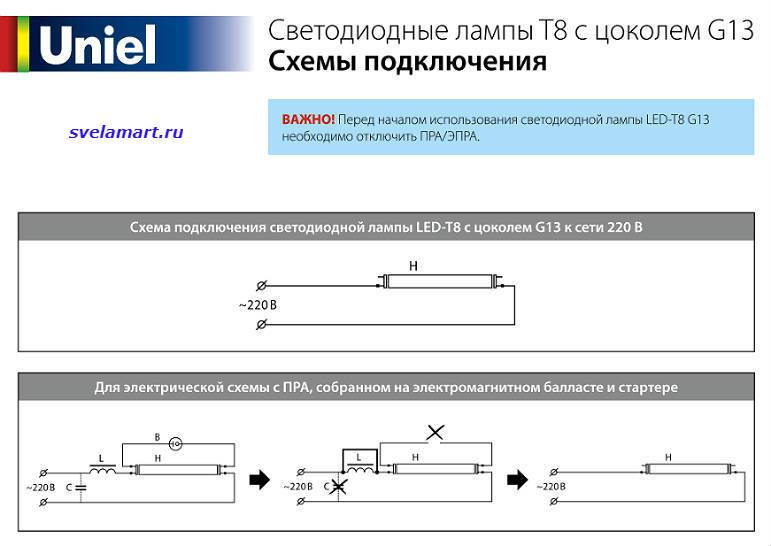

Схема подключения светодиодных ламп во всех случаях принципиальных отличий не имеет.

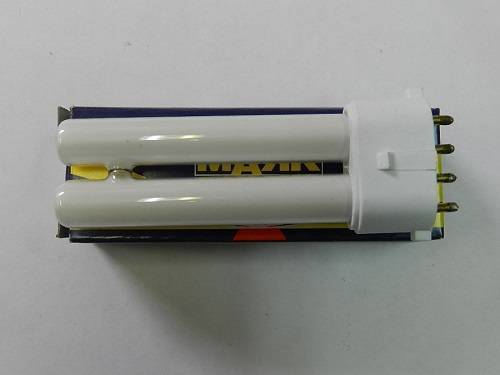

Как переделать цокольные лампы дневного света в светодиодные

Вариантов модификации такой лампочки в светодиодную два:

  • использование отрезков диодной ленты;
  • компактная лампа на ярких светодиодах.

Переделка под светодиодную ленту

Материалы для переделки и схема подключения:

Подробная видеоинструкция по переделке:

Для питания конструкции можно использовать любой блок питания на 12В 2А, если соединить все светодиоды параллельно, либо зарядное устройства от мобильного телефона на 5В 2А при соединении в три параллельные линии.

Драйверы питания энергосберегающих лампочек для светодиодов не подходят, поэтому смело выпаиваем из них провода, идущие к цоколю, а сами платы отправляем на последующую переработку.

Замена ЛЛ 18Вт (T8, G13) на светодиодные

Периодические обращения Заказчиков о замене люминесцентных ламп 18Вт в офисных светильниках на светодиодные без замены самих светильников заставили нас проанализировать текущее положение дел в в данном направлении, чтобы четко понимать материальные и трудовые затраты Заказчика на модернизацию, а также приобретаемые в связи с этой модернизацией плюсы и минусы.

Процедура замены ламп

Как и в случае с лампами 1200 мм существуют два типа светодиодных ламп: подключение ламп с переделкой схемы светильника и включаемые на штатные места без переделки схемы светильника.

Во втором – в схеме светильника остаются все элементы ЭмПРА, потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13 и потребляемой мощности оставшихся в работе элементов ПРА, схема светильника не изменяется, затраты на переделку схемы теоретически отсутствуют

Почему теоретически? Следует обратить внимание, что по ряду причин не в каждом светильнике такие лампы будут работать и Заказчику, в случае принятия решения о самостоятельной замене ламп на светодиодные, следует хорошенько подумать, прежде чем закупать такие лампы в большом количестве для их замены у себя в офисе. Кроме того, на приобретенных нами лампах четко прописано “Not for use with electronic gear» — «Не для использования совместно с ЭПРА»

Вместе с лампой в комплекте идет и свой стартер для LED.

В нашем эксперименте мы попробуем оба варианта подключения и выберем наиболее приемлемый по экономичности, трудозатратам и т.д.

В качестве подопытного мы выбрали светильник ARS/S 418 производства «Световые Технологии». Во всех трех этапах нашего эксперимента носителем ламп будет именно он. Замеры освещенности проводились при включенном только одном экспериментальном светильнике, для уменьшения влияния естественного освещения на результаты замеров окно было закрыто офисными жалюзи.

Технические характеристики ламп

Для эксперимента были выбраны два типа светодиодных ламп 600 мм:

  • прямого включения (на каждую из ламп подается 220В, все оборудование ПРА исключается из схемы), потребляемая мощность 9Вт, 4200К, 900 Лм.
  • включения в светильник без отключения ПРА (в комплекте поставки также присутствуют свои специализированные стартеры), 10Вт, 6500К, 750Лм.

Результаты эксперимента

Люксметр при каждом измерении находился всегда в одинаковом положении, испытуемый светильник всегда ставился в одно и то же место.

Светильник с обычными люминесцентными лампами показал следующие результаты: освещенность на рабочей поверхности — 630Лк , потребляемая мощность — порядка 101Вт . Многовато, если помните, за расчетное потребление такого светильника мы брали 85 — 90 Вт.

Далее монтируем в тот же светильник светодиодные лампы прямого включения и устанавливаем светильник на место. Замеры показывают, что освещенность на рабочей поверхности увеличилась до 472Лк , а вот потребляемая мощность снизилась еще сильнее и стала 32Вт ! Т.о. снижение освещенности по сравнению с ЛЛ получилось на 25%, а потребление снизилось на 68% !

Похоже, что в нашем эксперименте появился явный фаворит, претендующий на роль чемпиона. Однако не следует забывать, что нам пришлось перебрать схему светильника, а это в реальности влечет за собой финансовые вложения Заказчика (найм специалистов для переборки схем всех светильников в офисе).

Вероятно при относительно высокой потребляемой мощности столь низкая освещенность на рабочей поверхности можно объяснить наличием в светильнике матового рассеивателя, расположенного примерно в 5см от источников света.

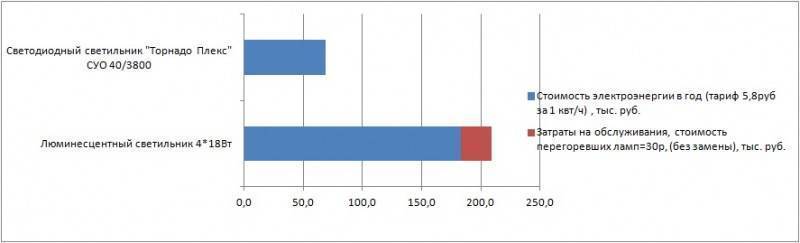

Ниже для наглядности приведем таблицу с результатами замеров:

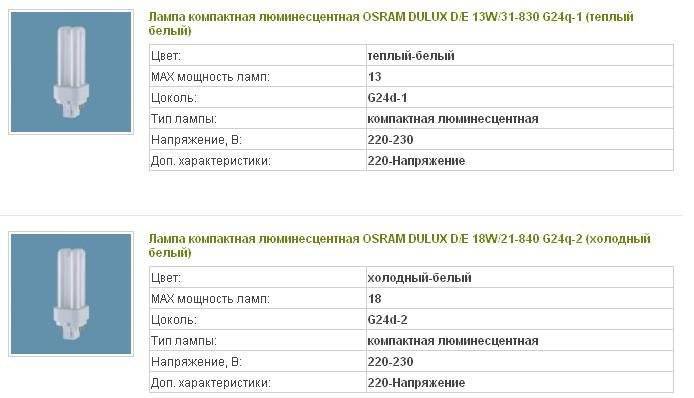

Виды и характеристики ламп

На отечественном рынке представлено два класса трубчатых изделий стандарта Т8. Это люминесцентные и светодиодные образцы лампочек. Несмотря на кажущееся сходство трубок различного типа, их принципы работы отличаются коренным образом.

Люминесцентные лампы Т8

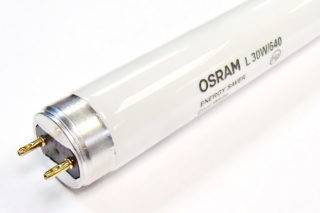

Замена люминесцентных ламп на светодиодные: причины замены, какие лучше, инструкция по заменеЛюминесцентная лампа OSRAM T8 NATURA L30W/76 G13

Этот тип осветительных приборов – самый распространенный образец группы под названием «лампы дневного света» или ЛДС. Их колба заполнена парами ртути, которые при зажигании тлеющего разряда испускают ультрафиолетовое излучение, близкое к голубому свечению. Оно воздействует на люминофор, который при изготовлении колбы наносится с ее внутренней стороны. В результате покрытие начинает светиться, а вредная для глаз часть спектра УФ поглощается в теле стеклянной трубки.

Для запуска и поддержания горения используются два спиралевидных электрода, напряжение к которым поступает через имеющиеся на торцах трубки разъемы G13. Для управления течением разряда в колбе, который не должен перейти в неуправляемый дуговой процесс, ток через промежуток ограничивается за счет принятия специальных мер. Для этого используется электронное или электромагнитное регулирующее устройство ЭПРА (так называемый «балласт»), одновременно обеспечивающее легкий запуск лампочки. Этот рабочий узел, встроенный непосредственно в светильник, рассчитан на работу сразу с двумя трубками по 18 Ватт каждая.

Светодиодные лампы Т8

Замена люминесцентных ламп на светодиодные: причины замены, какие лучше, инструкция по заменеСветодиодная лампа Т8

В лампах дневного света светодиодных трубчатых в отличие от ЛЛ не используются ртуть и люминофор, излучение формируется полупроводниковыми светодиодами, размещенными внутри колбы. Их общее количество определяется требованиями получения нужной светоотдачи (мощности излучения), а также зависит от габаритов светильника. Известно две разновидности LED осветителей с типовым размером Т8:

  • Модели со встроенным драйвером.
  • Изделия, способные работать без него.

Первые не нуждаются в дополнительных устройствах, что позволяет подключать их напрямую к сети 220 Вольт. Второй тип не содержит в своем составе встроенного драйвера, так что для их работы нужен отдельный блок питания. С его помощью удается преобразовать переменные 220 Вольт в напряжение, подходящее для питания светодиодов.

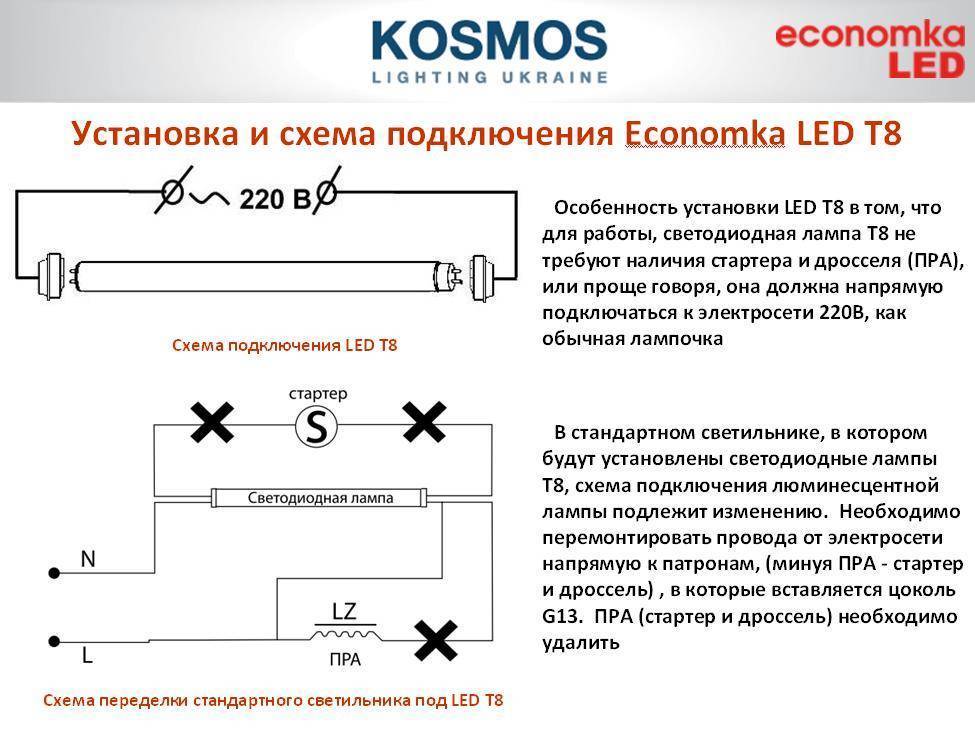

С демонтажем патронов и установкой перемычек

Другой метод более скрупулезный, зато не требует никаких лишних затрат.

Снимаете боковые крышки со светильника

Делать это нужно осторожно, т.к. в современных изделиях защелки сделаны из хрупкой и ломкой пластмассы

После чего, можно демонтировать контактные патроны. Внутри них расположены два контакта, которые изолированы друг от друга.

Такие патроны могут быть нескольких разновидностей:

Все они одинаково подходят для ламп с цоколем G13. Внутри них могут быть пружинки.

В первую очередь они нужны не для лучшего контакта, а для того, чтобы лампа не выпадала из него. Плюс за счет пружин, идет некоторая компенсация размера длины. Так как с точность до миллиметра, изготовить одинаковыми лампы не всегда  получается.

К каждому патрону подходят два провода питания. Чаще всего, они крепятся путем защелкивания в специальных без винтовых контактах.

Проворачиваете их по часовой и против часовой стрелки, и приложив усилие вытаскиваете наружу один из них.

Как уже говорилось выше, контакты внутри разъема изолированы друг от друга. И демонтируя один из проводков, вы фактически оставляете не удел одно контактное гнездо.

Весь ток теперь будет течь через другой контакт. Конечно, все будет работать и на одном, но если вы делаете светильник для себя, имеет смысл немного усовершенствовать конструкцию, поставив перемычку.

Благодаря ей, вам не придется ловить контакт, проворачивая светодиодную лампу по сторонам. Двойной разъем обеспечит надежное соединение.

Перемычку можно сделать из лишних проводов питания самой лампы, которые у вас обязательно останутся в результате переделки.

Тестером проверяете, что после монтажа перемычки, между ранее изолированными разъемами есть цепь. То же самое проделываете со вторым втычным контактом на другой стороне светильника.

Главное проследить, чтобы оставшийся провод питания был уже не фазным, а нулевым. Остальное выкусываете.

Без демонтажа

Самый простой способ это без демонтажа, но придется докупить пару зажимов Wago.
Выкусываете вообще все провода подходящие к патрону на расстоянии 10-15мм или более. Далее заводите их в один и тот же зажим Ваго.

Тоже самое проделываете с другой стороной светильника. Если у клеммника wago недостаточно контактов, придется использовать 2 шт.

После этого, все что остается – подать в зажим на одну сторону фазу, а на другую ноль.

Нет Ваго, просто скручиваете провода под колпачок СИЗ. При таком методе, вам не нужно разбираться с существующей схемой, с перемычками, лезть в контакты патронов и т.п.

Установка в светильник

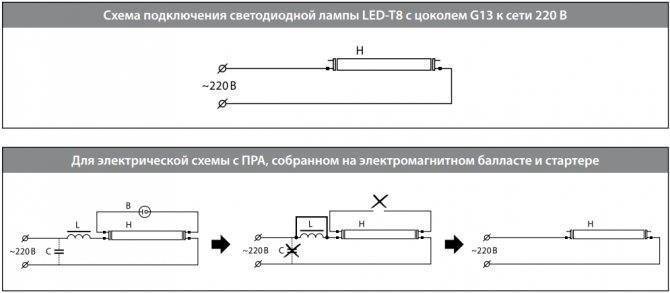

Рассмотрим вопрос замены ламп люминесцентных светильников и приведем схему подключения светодиодной трубки t8.

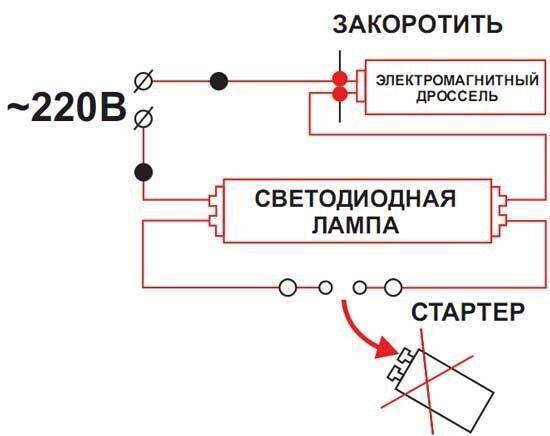

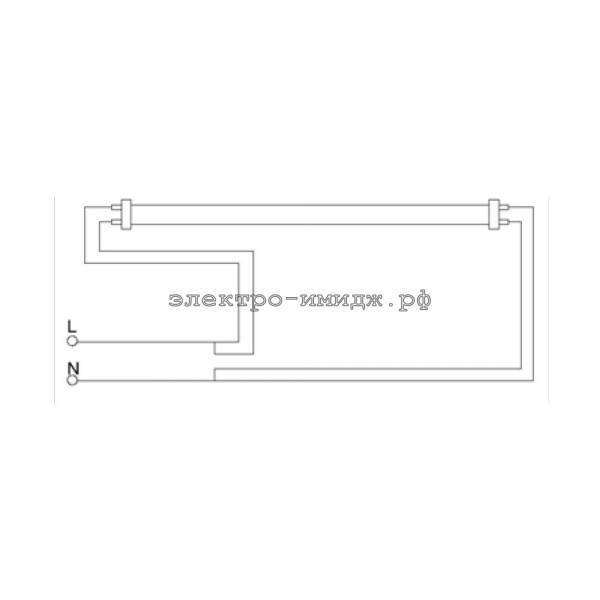

Для подключения необходимо с помощью проводов светильника на лампу 220 В подать сетевое напряжение 220 В и при этом не использовать других дополнительных устройств.
Необходимо произвести извлечение стартера из люминесцентного светильника и закоротить дроссель. Это необходимо для подачи нужного напряжения в светодиодной лампе.
В будущем, при желании можно будет вернуть обратно стартер и люминесцентную лампу.

Возможные варианты замены ламп

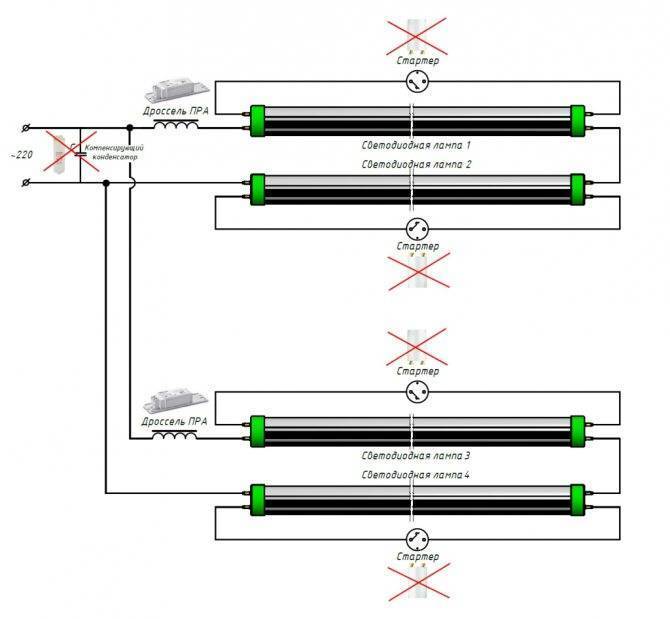

Как и в случае с лампами 600 мм существуют два типа светодиодных ламп: подключение ламп с переделкой схемы светильника и включаемые на штатные места без переделки схемы светильника.

В первом случае 220 В подается непосредственно на лампы, из схемы светильника исключаются дроссели, стартеры и прочая ПРА. Потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13. Данное подключение требует переделки схемы светильника, а, следовательно, требует дополнительных финансовых затрат на переделку (оплата квалифицированного труда электромонтажника).

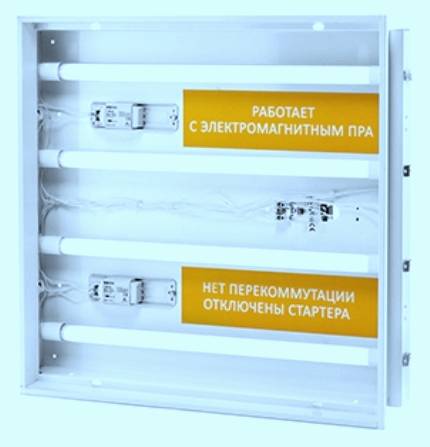

Во втором – в схеме светильника остаются все элементы ЭмПРА, потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13 и потребляемой мощности оставшихся в работе элементов ПРА, схема светильника не изменяется, затраты на переделку схемы теоретически отсутствуют

Почему теоретически? Следует обратить внимание, что по ряду причин не в каждом светильнике такие лампы будут работать и Заказчику, в случае принятия решения о самостоятельной замене ламп на светодиодные, следует хорошенько подумать, прежде чем закупать такие лампы в большом количестве для их замены у себя в офисе. Кроме того, на приобретенных нами лампах четко прописано “Not for use with electronic gear» — «Не для использования совместно с ЭПРА»

Вместе с лампой в комплекте идет и свой стартер для LED.

Плюсы и минусы замены люминесцентных ламп на светодиодные

Вариант с заменой люминесцентных ламп на светодиодные лампы без переделки электросхемы светильника: энергоэффективность не самая высокая, поскольку продолжается потребление электроэнергии самим ЭмПРА, однако практически отсутствуют затраты Заказчика на замену. 4х-кратная экономия электроэнергии с момента внедрения – срок окупаемости модернизации составит менее, чем 1 год. Не требует проведения работ квалифицированным персоналом. Требуется самостоятельная оценка технической возможности замены ламп на светодиодные. Снизился общий уровень освещенности приблизительно на 18%.

Вариант с заменой люминесцентных ламп на светодиодные лампы прямого включения: максимальная энергоэффективность достигается за счет повышения затрат на первоначальном этапе за счет работ по переделке электрической схемы светильника. Энергоэффективность в сравнении с первым вариантом выше приблизительно на 8%. Требует проведения работ квалифицированным персоналом. Ориентировочный срок окупаемости – 1,5 года.

Переделка люминесцентного светильника в светодиодный: пошаговая инструкция

Шаг первый: для начала понадобится отключить питание люминесцентного прибора. Причем рекомендуется сделать это путем отключения автоматики на распределительном щите, чтобы обезопасить себя от удара током.

Шаг второй: теперь следует удалить старые лампочки. При этом необходимо открутить трубки, как перед очередной заменой.

Шаг третий: потребуется отсоединить проводку, которая отходит от стартера.

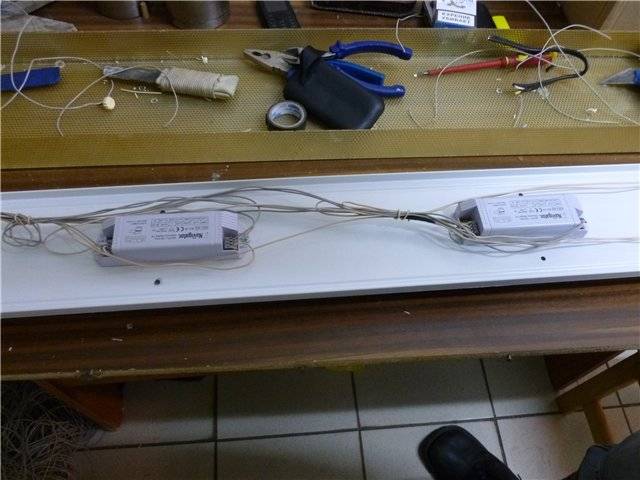

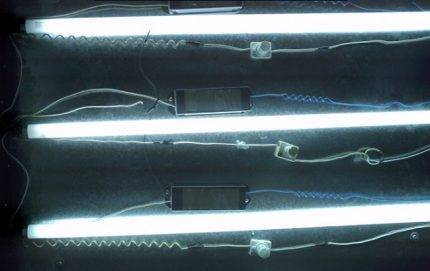

Демонтируем проводку и дроссели, потому что они не нужны в этой схеме. Снять их не трудно, потребуется открутить винты с обратной стороны

Шаг четвертый: необходимо отсоединить патроны на конструкции. Далее следует сделать перемычку из одножильного провода и вставить между полюсами на патроне конструкции.

Шаг пятый: далее останется закрепить провод напрямую.

Теперь патрон можно вернуть на место. Здесь на каждую лампу должен идти отдельный провод

Шаг шестой: далее останется проверить конструкцию на работоспособность, а затем закрепить штыревые лампочки.

Оцените статью
