Дроссель для люминесцентных ламп: схема подключения

Устройство дросселя (ПРА).

Дроссель для люминесцентных ламп: схема подключения

Внешний вид дросселя

На фотографии представлен дроссель для люминесцентных ламп дневного света. По большому счету он является катушкой индуктивности с металлическим сердечником в корпусе (кожухе) из листового металла. Более современные изготавливаются в термоустойчивом пластиковом корпусе, имеют более низкие массо-габаритные показатели. Это промышленное название (максимально близкий перевод – ограничитель). Его сопротивление по постоянному току порядка 60 Ом. При проверке мультиметром, в случае индикации бесконечного сопротивления – дроссель неисправен, в обрыве. Если сопротивление менее 55 Ом, это также означает неисправность дросселя. В этом случае он, скорее всего, имеет межвитковое замыкание. Это случалось со старыми ПРА, когда начинает рассыпаться компаунд и происходит отслоение лака с проволоки. В простейшей схеме он выполняет функцию балласта.

Дроссель для люминесцентных ламп: схема подключения

Дроссель в разрезе

Сердечник дросселя обычно изготавливается из трансформаторной стали, при этом пластины, входящие в его набор, электрически не контактируют между собой. Это сделано для уменьшения вихревых токов.

Что вызывает опасность в энергосберегающей лампе?

Многие люди задаются этим вопросом, и ввиду собственной безопасности продолжают игнорировать данные источники освещения, даже пренебрегая тем качеством, которое обеспечивает экономию электроэнергии.

Известно, что внутренний механизм лампы содержит долю ртути, и при нарушении целостности колбы, может произойти отравление парами химического вещества. В связи с этим, люди стараются не приобретать люминесцентные источники света. Однако, существует ряд правил безопасности при работе с этим прибором, о которых мы говорили в предыдущих статьях.

Дроссель в лампах такого типа служит для формирования электроимпульса для поджига газоразрядной лампы. Суть в том, что в отличии от обыкновенной лампы накаливания, люминесцентную лампу просто так в сеть не включишь, ей нужны специфические условия.

Принцип работы

Главный принцип работы дросселя – производить сдвиг фазы переменного тока на 90 градусов, в момент перехода через 0. Это обеспечивает поддержание необходимого тока для горения паров металла в лампе.

Технические характеристики

Самая главная характеристика дросселя – коэффициент потерь мощности на поддержания нужных параметров электропитания лампы. Обозначаются параметры тока, мощности, и емкости конденсатора. Для всех дросселей в зависимости от мощности параметры разные.

Дроссель для люминесцентных ламп: схема подключения

Виды

Дроссели для ламп подразделяются по точно таким же характеристикам, что и лампы, которые будут подключаться к этому дросселю. Подключение дросселя, не соответствующего характеристикам лампы приведут либо к поломке, либо к поломке. Дроссели имеют следующие разграничения по мощности:

Дроссель для люминесцентных ламп: схема подключения

Смотрите на видео принцип работы люминесцентной лампы:

Устройство

Дроссель состоит из наборного сердечника из электротехнической стали, на которую намотан медный провод. Все это заключено в кожух.

Дроссель для люминесцентных ламп: схема подключения

Разборка дросселя для люминесцентных ламп сводится к:

  1. удалению кожуха с дросселя,
  2. размотке провода,
  3. после чего остается один сердечник
  4. Сердечник состоит из пластин, набранных в виде параллелепипеда.

Читайте что такое гофра для кабеля и проводов и как выбрать .

Дроссель для люминесцентных ламп: схема подключения

Расчёт дросселя необходим, когда выполняется подключение нескольких ламп или дроссель изготавливается исходя из заданных параметров.

Подключение

Подключение к сети люминесцентной лампы с дросселем выполняется квалифицированным электриком. Само подключение не представляет из себя ничего сложного, если лампа с дросселем уже в сборе.

Дроссель для люминесцентных ламп: схема подключения

Схема подключения люминесцентной лампы через дроссель проста:

  1. Напряжение поступает последовательно ко всем точкам сборки, начиная с конденсатора,
  2. Затем поступает на катушку дросселя,
  3. После выхода из которой, последовательно соединяет все клеммы дампы и через стартер,
  4. После чего соединяется со вторым сетевым контактом.

Дроссель для люминесцентных ламп: схема подключения

Запуск дросселем от энергосберегающих ламп возможен лишь в том случае, если мощность дросселя и мощность лампы соответствуют. Эффект от этого взаимодействия позволяет получить ровное свечение без мерцания.

Как зажечь без дросселя?

Если дроссель вышел из строя, то зажечь лампу можно с помощью постоянного тока, более высокого номинала. Подробная схема ниже. В этом варианте есть и недостатки, но в критических ситуациях это один из выходов. Для понимания механизма работы такого метода нужно понимать механизм розжига люминесцентной лампы.

Дроссель для люминесцентных ламп: схема подключения

Подключение люминесцентных ламп без дросселя проводится с предварительно замкнутыми попарно контактами лампы с двух сторон, вне зависимости от того – целая спираль или нет.

Дроссель для люминесцентных ламп: схема подключения

На одну сторону лампы подается плюс, на другой – минус. Срок службы лампы от этого ниже, но и используется этот способ на уже сгоревших лампах, так что этот метод более похож на реинкарнацию лампы. Смотрите руководство как правильно паять паяльником здесь: .

Схемы включения люминесцентных ламп без дросселя не отличаются разнообразием. Все сводится к подаче повышенного напряжения в момент пуска, и это напряжение зависит от характеристик лампы и питающей сети.

Ремонт люминесцентного светильника. Основные неисправности и их устранение. Инструкция

Если светильник не пытается зажечься, перед поиском неисправности в нем нужно измерить напряжение на его входных клеммах. Если оно есть, то последовательность поиска такова:

Слегка покрутить лампы вокруг продольной оси. При правильной установке контакты ее должны располагаться параллельно плоскости светильника. Это положение определяется по максимуму усилия вращению или при повторной установке с запоминанием их положения в пространстве. Заменить стартер на заведомо исправный. Электрики, обслуживающие помещения с люминесцентными светильниками, всегда имеют под рукой запас стартеров для проверки. При его отсутствии можно временно снять стартер с работающего светильника. При этом можно его оставить в работе – стартер не влияет на работоспособность уже зажженной люминесцентной лампы. Проверить исправность лампы (ламп). В светильниках, имеющих две лампы, они включены последовательно. Стартер и дроссель для них общие. Четырехламповые светильники конструктивно представляют собой два двухламповых, объединенных в одном корпусе. Поэтому при выходе из строя одной лампы, вместе с ней гаснет и вторая. Исправность ламп проверяют методом замены на исправные. Можно измерить мультиметром сопротивление нитей накала – оно не превышает десятков Ом. Почернение изнутри колбы лампы в районе нитей не свидетельствует о неисправности, но проверке она подвергается в первую очередь. Если стартер и лампа исправны, проверяется дроссель. Его сопротивление, измеренное мультиметром, не превышает сотен Ом. Можно воспользоваться индикаторной отверткой, проверив прохождение «фазы» через дроссель: если она есть на его входе, то должна быть и на выходе. При возникновении сомнений дроссель заменяют. Проверить исправность проводки светильника

Обратить внимание на контактные соединения дросселя, стартера и патронов ламп. Для удобства выполнения этой операции светильник лучше снять с потолка и положить на стол. Так будет удобнее и безопаснее

Так будет удобнее и безопаснее.

Схема люминесцентного светильника с одной лампой Если светильник безуспешно пытается зажечься, то причину ищут в очередности: стартер, лампа, дроссель. Выход их из строя в данной ситуации равновероятен.

Схема люминесцентного светильника с двумя лампами

При использовании электронной пуско-регулирующей аппаратуры (ЭПРА) определить ее исправность, используя мультиметр, не просто. В этом случае, поменяв лампы на новые, проверив исправность всех контактных соединений, заменяют ЭПРА. Ее можно отремонтировать, но для этого нужны знания в электронике: умение проверять электронные компоненты и работать паяльником, разбираться в схемах и принципах их работы.

Дроссель для люминесцентных ламп: схема подключения Электронная пуско-регулирующая аппаратура

Если яркость свечения лампы снизилась, то ее необходимо заменить. При отрицательных температурах люминесцентные лампы зажигаются дольше или не зажигаются совсем.

Принцип работы

Необходимо сразу оговориться, что в основе принципа работы этого прибора лежит самоиндукция катушки. Если рассмотреть устройство дросселя, то это обычная катушка, которая работает по типу электрического трансформатора. То есть, можно смело применять в разговоре термин дроссель трансформатор. Хотя в конструкции лежит всего лишь одна обмотка.

По сути, катушка – это сердечник из стальных или ферромагнитных пластин, которые изолированы друг от друга. Это делается специально для того, чтобы не образовались токи Фуко, которые создают большие помехи. У такой катушки очень большая индуктивность. При этом она на самом деле выступает мощным сдерживающим барьером при снижении напряжения в сети, а особенно при его сильном росте.

Дроссель для люминесцентных ламп: схема подключения
Схема подключения

Но именно эта конструкция считается низкочастотной. Почему такое у нее название? Все дело в том, что переменный ток, который протекает в бытовых сетях – это широкий диапазон колебаний: от единицы до миллиарда герц и выше. Пределы диапазона очень велики, поэтому чисто условно колебания разделяют на три группы:

  • Низкие частоты, их еще называют звуковые, имеют диапазон колебаний от 20 Гц до 20 кГц.
  • Ультразвуковые частоты: от 20 кГц до 100 кГц.
  • Сверхвысокие частоты: свыше 100 кГц.

Так вот вышеописанная конструкция – это низкочастотный дроссель трансформатор. Что касается высокочастотных приборов, то их конструкция отличается отсутствием сердечника. Вместо них, как основа навивки медного провода, используются пластиковые каркасы или обычные резисторы. При этом сам дроссель трансформатор представляет собой секционную (многослойную) навивку.

Дроссель для люминесцентных ламп: схема подключения
По устройству дроссель – это обычная катушка, которая работает по типу электрического трансформатора

Дроссели очень тщательно рассчитываются по задаваемым параметрам, которые будут поддерживать работу ламп дневного света. Особенно это касается начала свечения, где необходимо разрядом пробить газовую среду. Здесь требуется высокое напряжение. После чего прибор, наоборот, становится сдерживающим устройством. Ведь для того, чтобы лампа светилась, большого напряжения не надо. Отсюда и экономичность светильников данного типа.

Сердечник для дросселя

Материал для сердечника также представлен несколькими позициями. Его выбор лежит в основе габаритов самого дросселя. К примеру, магнитный сердечник – это возможность уменьшить размеры дросселя до минимума. При этом показатели индуктивности не изменяются.

Оптимальный вариант для высокочастотных приборов – это сердечники из магнитодиэлектрических сплавов или феррита. Кстати, именно сплавы позволяют использовать сердечники данного типа практически во всех диапазонах.

Дроссель для люминесцентных ламп: схема подключения

Включение приборов со сгоревшими спиралями

Если в вашей кладовке покрываются пылью сгоревшие люминесцентные лампы, которые вы никак не соберетесь утилизировать, не торопитесь их выбрасывать. Такие устройства смогут послужить еще, если вы умеете держать в руках паяльник. Для реализации этой идеи понадобятся два абсолютно недефицитных диода и два конденсатора:

Дроссель для люминесцентных ламп: схема подключения

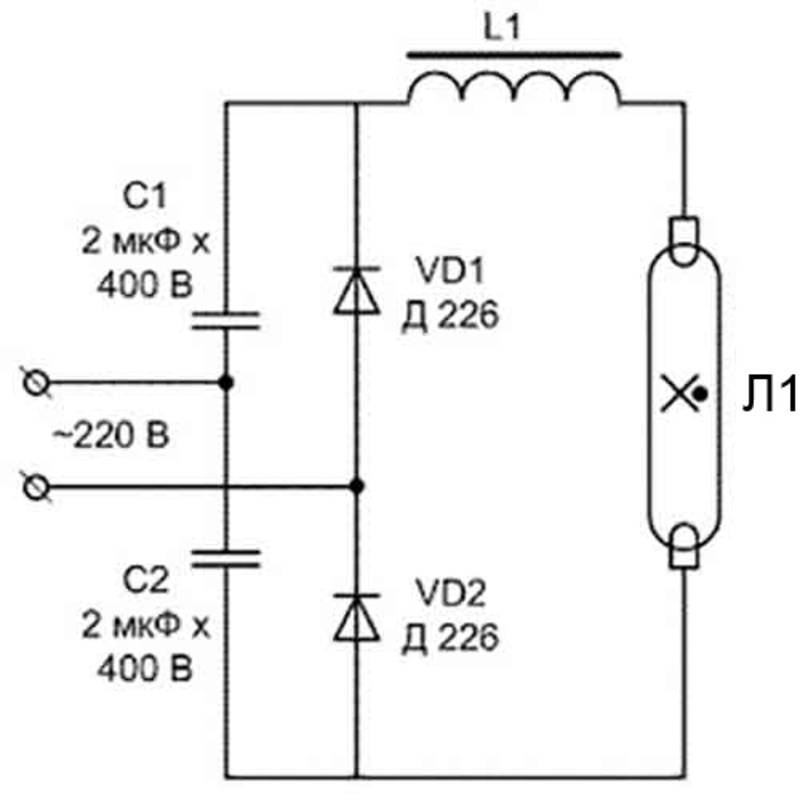

Схема включения ЛДС со сгоревшими спиралями

Как работает такая схема? Мост, собранный на диодах VD1, VD2, С1, С2 представляет собой простейший умножитель, увеличивающий напряжение вдвое. Для того чтобы при 400 – 450 В начался тлеющий разряд, совсем необязательно разогревать электроды. Как только светильник запустится, балласт L1 ограничит ток через лампу до рабочего уровня.

Если вы решили повторить эту схему, то обратите внимание на то, что конденсаторы должны быть бумажными неполярными, а диоды рассчитаны на обратное напряжение не ниже 300 В. В качестве балласта используется обычный дроссель, мощность которого равна мощности светильника

В случае если с дросселем совсем туго, но освещение нужно организовать любой ценой, можно в качестве балласта применить обычную лампочку накаливания, мощность которой равна мощности ЛДС. Но такая замена сильно снизит КПД всего устройства, а потому не всегда оправдана.

Следующий вариант светильника пригодится на тот случай, если в вашем распоряжении оказалось две однотипные ЛДС, у которых сгорело по одной спирали (обычно так и бывает). Для его реализации вам понадобятся дроссель, имеющий мощность вдвое большую, чем номинал каждой лампочки, и стандартный стартер на 220 В:

Дроссель для люминесцентных ламп: схема подключения

Включение двух ЛДС со сгоревшими спиралями

Здесь стартер подогревает по одной спирали в каждой лампе, которые включены последовательно. Этого вполне достаточно для пуска большинства газоразрядных приборов. Есть и еще одно применение такой схемы. Она удобна в том случае, если у вас нет двух дросселей на нужную мощность, зато есть один на удвоенную. Вполне очевидно, что в этой схеме будут работать и ЛДС с исправными спиралями.

Полезные советы

Как и многие электронные приборы, дроссели маркируются в зависимости от своих параметров. Это достаточно сложная аббревиатура, которая неопытным электрикам будет непонятна. Поэтому была введена цветовая маркировка. То есть, на приборе нанесено несколько цветных колец, которые определяют индуктивность устройства. Первых два кольца – это номинальная индуктивность, третье – это множитель, четвертое – это допуск.

Дроссель для люминесцентных ламп: схема подключения
Цветовая маркировка

Цветовая маркировка удобна, особенно для тех, кто начинает разбираться в области электрики. С ее помощью можно точно подобрать параметры устанавливаемых приборов (транзистор, электронный дроссель, резистор и так далее).

Принцип работы люминесцентного светильника

Особенность работы люминесцентных светильников заключается в том, что их нельзя напрямую подключать в сеть питания. Сопротивление между электродами в холодном состоянии большое, и величина тока, протекающего между ними, недостаточна для возникновения разряда. Для зажигания требуется импульс высокого напряжения.

Лампа с зажженным разрядом характеризуется низким сопротивлением, которое имеет реактивную характеристику. Для компенсации реактивной составляющей и ограничения протекающего тока последовательно с люминесцентным источником света включается дроссель (балласт).

Многим непонятно, для чего нужен стартер в люминесцентных лампах. Дроссель, включенный в цепь питания совместно со стартером, формирует импульс высокого напряжения для запуска разряда между электродами. Так получается потому, что при размыкании контактов стартера на выводах дросселя формируется импульс ЭДС самоиндукции величиной до 1кВ.

Watch this video on YouTube

Для чего нужен дроссель

Использование дросселя для люминесцентных ламп (балласта) в цепях питания необходимо по двум причинам:

  • формирование напряжения запуска;
  • ограничение тока через электроды.

Принцип работы дросселя основан на реактивном сопротивлении катушки индуктивности, которой является дроссель. Индуктивное сопротивление вносит сдвиг фаз между напряжением и током, равный 90º.

Из того, что ограничивающей ток величиной, является индуктивное сопротивление, следует, что дроссели, предназначенные для ламп одной мощности, нельзя использовать для подключения более или менее мощных устройств.

В некоторых пределах возможны допуски. Так, ранее отечественная промышленность выпускала люминесцентные светильники с мощностью 40 Вт. Дроссель 36W для люминесцентных ламп современного производства можно без опасений использовать в цепях питания устаревших светильников и наоборот.

Отличия дросселя от ЭПРА

Дроссельная схема включения люминесцентных источников освещения отличается простотой и высокой надежностью. Исключение составляет регулярная замена стартеров, поскольку в их состав входит группа размыкающих контактов для формирования импульсов запуска.

В то же время схема имеет существенные недостатки, которые заставили искать новые решения включения ламп:

  • длительное время запуска, которое увеличивается по мере износа лампы или снижения напряжения питания;
  • большие искажения формы напряжения питающей сети (cosф<0.5);
  • мерцание свечения с удвоенной частотой питающей сети из-за малой инерционности светимости газового разряда;
  • большие массо-габаритные характеристики;
  • низкочастотный гул из-за вибрации пластин магнитной системы дросселя;
  • низкая надежность запуска при отрицательных температурах.

Проверка дросселя ламп дневного света затрудняется тем, что приборы для определения короткозамкнутых витков распространены мало, а при помощи стандартных приборов можно только констатировать факт наличия или отсутствия обрыва.

Для устранения указанных недостатков разработаны схемы электронной пуско-регулирующей аппаратуры (ЭПРА). Работа электронных схем основана на другом принципе формирования высокого напряжения запуска и поддержания горения.

Watch this video on YouTube

Высоковольтный импульс генерируется электронными компонентами, а для поддержки разряда используется высокочастотное напряжение (25-100 кГц). Работа ЭПРА может осуществляться в двух режимах:

  • с предварительным подогревом электродов;
  • с холодным запуском.

В первом режиме на электроды подается низкое напряжения в течение 0.5-1 секунды для первоначального нагрева. По истечении времени подается высоковольтный импульс, из-за которого происходит зажигание разряда между электродами. Данный режим технически реализуется сложнее, но увеличивает срок службы ламп.

Режим холодного запуска отличается тем, что напряжение запуска подается на непрогретые электроды, вызывая быстрое включение. Такой способ запуска не рекомендован для частого использования, поскольку сильно сокращает срок работы, но его можно использовать даже с лампами с неисправными электродами (с перегоревшими нитями накала).

Схемы с электронным дросселем имеют такие преимущества:

полное отсутствие мерцания;
широкий температурный диапазон использования;
малые искажения формы напряжения сети;
отсутствие акустических шумов;
увеличение срока службы источников освещения;
малые габариты и вес, возможность миниатюрного исполнения;
возможность диммирования — изменения яркости путем управления скважности импульсов питания электродов.

Включение ламп дневного света

Хотя люминесцентную лампу нельзя просто воткнуть в розетку, запустить ее совсем несложно и под силу каждому, кто знаком с электрикой. Для этого достаточно обзавестись соответствующим пускорегулирующим устройством того или иного типа и собрать несложную схему.

Использование электромагнитного дросселя и стартера

Это, пожалуй, самый простой и бюджетный вариант. Для создания люминесцентного светильника понадобится лампа дневного света, электромагнитный балласт (дроссель), мощность которого соответствует мощности лампы, и стартер с рабочим напряжением 220 В (указано на корпусе). Схема подключения дросселя для люминесцентных ламп будет выглядеть так:

Дроссель для люминесцентных ламп: схема подключения

Схема подключения люминесцентной лампы с дросселем.

Работает схема следующим образом. При подключении светильника к сети лампа не горит – напряжения на ее электродах недостаточно для зажигания. Но одновременно это же напряжение поступает через спирали лампы на стартер, представляющий собой газоразрядную лампу со встроенной биметаллической пластиной.

Нагревшаяся пластина замыкает стартер накоротко, и возросший ток разогревает спирали лампы дневного света. Через некоторое время биметаллическая пластина остывает и разрывает цепь подогрева. За счет обратной самоиндукции дросселя на уже разогретых катодах ЛДС происходит бросок напряжения, поджигающий лампу. Благодаря возникшему тлеющему разряду напряжения на стартере уже не хватает для его срабатывания, и в дальнейшей работе он не участвует. Дроссель же ограничивает ток через колбу ЛДС, обеспечивая ей номинальный рабочий ток.

При необходимости один дроссель может питать и две лампочки, но здесь необходимо выполнить три условия:

  1. Мощность лампочек должна быть одинаковой.
  2. Мощность дросселя должна равняться суммарной мощности лампочек.
  3. Напряжение срабатывания стартеров (оно указано на корпусе устройства) должно быть 127 В.

Дроссель для люминесцентных ламп: схема подключения

Схема люминесцентного светильника с двумя лампами

Обратите внимание: соединение ламп должно быть последовательным и ни в коем случае не параллельным

Работа люминесцентного светильника с ЭПРА

Если вы будете использовать в своем светильнике электронный балласт, то стартер не понадобится (он входит в ЭмПРА, хотя и выполнен отдельным узлом). Дело в том, что для пуска осветителя электронный балласт использует не подогрев спирали, а высокое напряжение (до киловольта), обеспечивающее разряд между электродами. Единственное условие, которое нужно соблюдать – мощность балласта должна равняться номинальной мощности осветителя. Схема же такого светильника будет совсем простая:

Дроссель для люминесцентных ламп: схема подключения

Включение электронного балласта для люминесцентных ламп (схема 36w)

Поскольку обычные ЭПРА не могут работать в двухламповых светильниках, выпускаются двухканальные приборы. По сути, это два обычных ЭПР в одном корпусе.

Дроссель для люминесцентных ламп: схема подключения

Схема светильника 2×36 с электронным балластом.

Приведенная схема не является единственной и зависит как от типа пускорегулирующего устройства, так и от производителя. Обычно она наносится прямо на корпус прибора:

Дроссель для люминесцентных ламп: схема подключения

Схема подключения и мощность осветителей(2х36) нередко наносится на корпус балласта.

Проверка дросселей

В случае если лампа вдруг перестала работать. Сначала необходимо убедиться в исправности балласта. Для этого дроссель извлекается из корпуса устройства для проведения диагностики.

Неисправности дросселей

Наиболее часто возникают такие поломки:

  • Обрыв обмотки. Нередко такое случается с низкокачественными катушками, выполненными из недостаточно очищенной меди или алюминия;
  • Замыкание витков. Данная поломка возможна, если изоляция проводников выполнена с использованием некачественного лака;
  • Повреждение контактных клемм. Если контакты неплотно прикручены к площадкам, на них может появиться нагар, который будет препятствовать прохождению тока.

Дроссель для люминесцентных ламп: схема подключения

Если позволяет конструкция светильника, его рекомендуется демонтировать целиком для последующей диагностики, а не извлекать отдельные неисправные элементы

Проверка дросселей

Обрыв легко определяется с помощью тестера. Для этого щупами измерительного прибора, включенного в режим теста целостности цепи, касаются клемм балласта в режиме. Звуковой сигнал сигнализирует о том, что катушка исправна.

Также следует проверить, не пробивает ли обмотка на корпус, что также будет сигнализировать о неисправности катушки. Для этого одним щупом тестера в режиме теста целостности цепи прикасаются к корпусу катушки, а другим – последовательно к обоим контактам катушки. Звуковая индикация должна отсутствовать.

Замена

Чтобы заменить вышедший из строя балласт, его демонтируют из светильника. Для демонтажа необходимо снять декоративную панель и отражатель. Для того чтобы не повредить лампы, их рекомендуется тоже извлечь. Делать это следует аккуратно, чтобы не повредить хрупкие колбы.

Сам балласт закреплен с помощью винтов в корпусе светильника. Работать под потолком не всегда удобно. Если позволяет конструкция светильника, его рекомендуется демонтировать целиком для последующей диагностики, а не извлекать отдельные неисправные элементы.

Устройство

Конструкция люминесцентной лампы состоит из:

  • прозрачной вытянутой трубки;
  • двух цоколей с двумя электродами;
  • стартер, начинающий работать от розжига;
  • электромагнитный дроссель;
  • конденсатор от сети.

Колба лампочки производится из кварцевого стекла. В начале работы на производстве из колбы выкачивают воздух и создают вакуумную среду, а потом она наполняется смесью инертного газа с добавлением ртути. Последняя должна быть в газообразном состоянии, потому что внутри высокое давление.

Превращение в световой луч

Поверхность колбы изнутри покрывается фосфоресцирующим веществом, оно перерабатывает энергию ультрафиолетового света в видимый человеческому глазу луч.

К концам электродов лампочки подсоединяется переменное напряжение сети. Нити из вольфрама покрываются тяжелым металлом, который во время работы испускает электроны. В основном используются цезий, барий, талий. Дроссель похож на катушку, у которой высокая величина магнитной проницаемости.

Электрод

Наружной частью электрод спаивается с цоколем. Из сосуда начинают обильное откачивание всего воздуха с помощью штенгеля, который находится в одной из ножек c электродами. Далее начинается наполнение вакуумной среды инертными газами c добавками ртути.

На определенные виды электродов обязательно напыляют активирующее вещество, например оксид бария, талия или кальция.

Стандартный цоколь

Атом ртути

В люминесцентную лампу добавляют немного ртути, которая превращается в пар во время розжига разряда, и некоторую часть аргона, которая помогает повышению срока эксплуатации изделия и улучшению условий для оживления атомов ртути.

При включении устройства к сети подается электрический разряд, оживляющий работу паров ртути. Тонкая пленка люминофора активизируется под воздействием света паров ртути.

Стеклянная трубка

Трубка из стекла может иметь различный диаметр. Сила светового потока может быть разной, это зависит от мощности люминесцентной лампы. Для ее правильной работы необходим стартер дроссельного вида.

Внимание! Температура в трубке не должна быть свыше 55 градусов. Поэтому данную лампу нельзя применять в промышленных горячих цехах

Классическая электросхема

Люминофор

Самой главной частью люминесцентного устройства будет слой люминофора. КПД люминофоров— соотношение величины излучаемых квантов к величине, поглощённых по большей степени, зависит от качества сырья, используемого при производстве люминофора.

Это интересно: Особенности выбора поворотных светильников для потолков

Выводы.

Хоть схема и имеет полувековую историю, она до сих пор остается актуальной. ПРА необходим для работы люминесцентной лампы. Все компоненты производятся и стоят недорого. К достоинствам этой схемы можно отнести ее простоту и доступность компонентов. Обычно дроссель является самым долгоживущим компонентом схемы.

Из минусов отмечено, что при использовании классической схемы при включении освещения несколько секунд наблюдается мерцание. Это плохо отражается на сроке полезной эксплуатации самого источника света. Т.е. Лампа проработает меньше в такое схеме, чем при использовании электронного пускателя.

В плане экономической целесообразности, при частом включении и выключении света использовать такую элементную базу не выгодно, проще приобрести электронный пускатель, хоть его покупка и обойдется дороже, но это будут одномоментные затраты.
