Диммер для ламп накаливания: виды, как выбрать, лучшие модели и производители

В зависимости от того, какой фронт синусоидальной волны отсекается, различается регулируемый способ:

регулировка по переднему фронту;
регулировка по заднему фронту.

Оба эти способа применяются для управления разными лампами:

Диммирование светодиодных и галогенных ламп осуществляют с помощью электронных трансформаторов, при этом применяется регулировка по заднему фронту.
Компактные люминесцентные и светодиодные лампы напряжением 220 V, а также лампы низкого напряжения, регулируются при помощи электромагнитных трансформаторов и с применением способа по переднему фронту.

Оба этих способа подходят для ламп накаливания. Конструктивное исполнение диммеров включает также защиту от короткого замыкания и от перегрева. Так как диммеры способны генерировать электромагнитные помехи, для уменьшения их уровня в схему последовательно подключают дроссель либо индуктивно-ёмкостные фильтры.

Варианты подключения

Прежде чем приступить к самостоятельной установке диммера, необходимо с целью обеспечения безопасного проведения работ отключить электрическое питание в щитке. На сегодняшний день практикуется два основных способа подключения регулятора.

При более сложном подключении есть возможность осуществлять управление источником света дистанционным способом. Такой вариант устройства должен иметь три контакта на подключение, поэтому требует использования трехжильного провода. Фазный подающий провод должен подключаться к выключателю, а «фаза», идущая на осветительный прибор, – к диммеру. При установке стандартного выключателя на одном этаже, регулятор монтируется на другом, что позволяет контролировать уровень яркости осветительных приборов на расстоянии.

В процессе проектирования всей системы требуется правильно рассчитать количество и показатели мощности таких устройств, а также определиться с их расположением и типом подведения электрической проводки.

Виды прибора и как работает диммер для ламп накаливания?

Особенность самых первых диммеров заключалась в механическом способе управления и способности только изменять яркость осветительного прибора. Усовершенствованные устройства отличаются многофункциональностью.

Такие световые регуляторы обязательно оснащаются микроконтроллером, а также обладают расширенным функционалом, позволяющим:

управлять яркостью светового потока;
осуществлять отключение в автоматическом режиме;
имитировать присутствие человека в помещении;
плавно включать и отключать источник освещения;
применять разные режимы и эффекты, включая затемнение и мигание;
управлять прибором дистанционно.

По типу исполнения выделяются монтируемые в распределительном щите модульные диммеры, моноблочные модели с установкой на разрыв фазы в цепи, а также блочные регуляторы «розетка-выключатель».

В зависимости от конструкционных особенностей и уровня функциональности, все диммеры могут быть представлены несколькими разновидностями:

наиболее простые и распространенные поворотные модели, позволяющие регулировать яркость света посредством круглого поворотного устройства;
кнопочные модели, позволяющие управлять осветительным прибором посредством нажатия специально выделенных клавиш;
сенсорные модели, которые часто оснащаются системами автоматического выключения, таймером и эффектом присутствия.

К наиболее современным устройствам относятся модели с пультом, позволяющие осуществлять управление освещением дистанционным способом. Такими диммерами, помимо включения и выключения источника света, можно легко регулировать уровень световой отдачи.

Именно сенсорный диммер для ламп накаливания (с ДУ-пультом) применяется при обустройстве системы «умный дом», а дистанционное управление может осуществляться посредством инфракрасного или радиоканала, акустическими или голосовыми командами.

Замена выключателя на диммер

Обычные клавишные выключатели можно заменить на устройства, которые также будут включать и выключать освещение, но более плавно менять интенсивность освещения в вашей квартире. Такие устройства называются диммерами.

Конструктивно диммеры имеют элемент, который позволяет плавно изменять ток на лампу светильника. В качестве этого элемента используется симистор. На лицевой панели у таких устройств расположена ручка регулятора освещения. На некоторых моделях ручка регулятора заменяется двумя клавишами, одна из них уменьшает освещение, другая увеличивает освещение.

Большинство продаваемых сейчас в магазинах диммеров могут менять интенсивность освещения только у низкоомных ламп, к которым относятся лампы накаливания. Хотя с конца 2012 года компания Osram, начала разработку светорегуляторов, которые смогут регулировать освещение и на компактных люминесцентных лампах (энергосберегающих) и светодиодных лампах. Но неизвестно, когда, такие замечательные диммеры появятся на нашем рынке.

Очень заманчиво, что с помощью специальных диммеров у светодиодных ламп будет возможно менять не только интенсивность освещения, а также и цвет их свечения.

В общем, заменить обычный одно клавишный регулятор на диммер вовсе не сложно. Также легко заменить и двух или трех клавишный выключатель на диммер, но при этом утратится возможность позиционного управления освещением.

Работы по замене выключателя на диммер.

Необходимы следующие инструменты:

индикатор напряжения;
три отвертки – одна с крестовым жалом, и две с плоским, но разные по размеру;
пассатижи или кусачки;
нож канцелярский или съемник изоляции;
изоляционная лента;
фонарик.

Осторожно! Перед началом работы выключите подачу электричества в электрощите, рядом с электросчетчиком. Убедитесь нам месте работы в отсутствии напряжения попробовав включить светильник

Удаляйте ранее установленный выключатель. Снимайте клавиши выключателя и декоративную накладку, откручивайте винты крепежных элементов. Вытягивайте выключатель из установочной коробки (гнезда).

Будьте осторожны, перед тем как отсоединять провода проверьте, нет ли на них напряжения с помощью индикатора напряжения.

Проверьте целостность изоляции на освободившихся концах проводов. В случае повреждения изоляции, обрежьте обгоревший участок изоляции, или обмотайте изолентой поцарапанную часть провода. Концы проводов нужно зачистить от изоляции на 6 – 7 мм., чтобы закрепить провода не загибая их края, и зачистить на 18 – 21 мм., если нужно закрутить концы кольцом.

Обязательно найдите фазовый провод. Для этого включите подачу электричества, определите индикатором фазовый провод из всех торчащих проводов в гнезде выключателя. Отметьте фазовый провод кусочком изоленты или маркером.

Не забудьте выключить напряжение! Перед тем как начать установку диммера.

Снимите с устанавливаемого диммера ручку регулятора и декоративную крышку. А дальше, подсоединяйте его к проводам. Фазовый провод нужно подключить к клемме на светорегуляторе, которая подначена буквой L, а остальные провода ко второй клемме.

Проконтролируйте, чтобы оголенная часть проводов не выступала более чем на 2 – 3 мм. из клемм. Не забудьте проверить надежность крепления проводов, попробовав вытянуть их из крепления.

Теперь, устанавливайте ровно диммер в гнезде выключателя и закрепляйте его, закрутив винты разжимных лапок. Закрывайте внутренности светорегулятора сначала декоративной крышкой, а затем надевайте ручку регулятора.

Вот и все! Теперь, включайте подачу напряжения в квартиру и проверяйте работу новенького светорегулятора.

В тандеме с данной статьей полезно ознакомиться с видео-дополнением:

Установка электрических розеток своими руками и инструмент для электромонтажа. Электрика и ремонт.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

По типу монтажа;
по исполнению и способу управления;
по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

Поворотным;
поворотно-нажимного типа;
кнопочным;
сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Поворотный

Правильный подбор и установка регулятора значительно увеличат срок его службы. Поворотный вариант исполнения имеет вращающуюся ручку, которая при установке в крайнее левое положение отключает освещение. Постепенный поворот ручки вправо увеличивает яркость лампы.

Клавишный

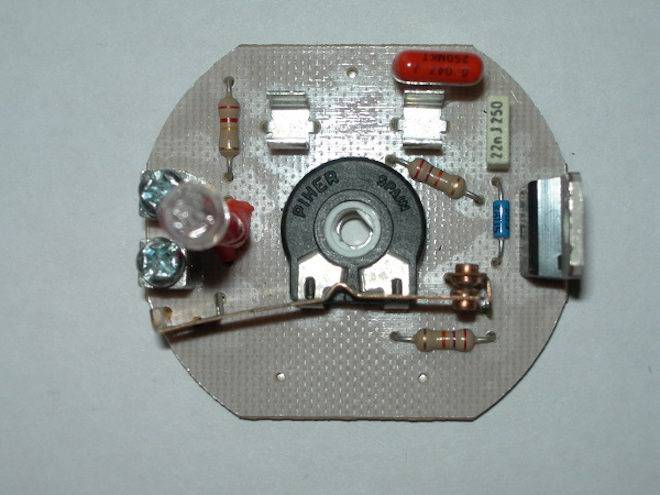

Основные компоненты вариатора: триак, узел формирования импульса, диак (динистор). Клавишный вариант исполнения внешним видом очень напоминает обычные двухклавишные выключатели. Посредством клавиш осуществляется включение и отключение осветительного прибора, а также регулируется мощность освещения.

Поворотно-нажимной

Дополнительные части вариатора: резисторы и конденсаторы. Поворотно — нажимной вариант исполнения имеет принцип действия, аналогичный поворотному устройству, но для включения системы освещения требуется немного «утапливать» ручку.

Топ-3 лучших сенсорных устройства

Vitrum I RU

Отличный вариант, для тех, кому необходимо качественное сенсорное устройство. Корпус изготовлен из приятного материала. Отклик происходит мгновенно. Изделие выполнено в классическом дизайне и подойдет для большинства интерьеров.

Средняя цена – 20 000 рублей.

~~Vitrum I RU~~

Достоинства:

Долговечность;
Качественный материал;
Легкое управление;
Приятный внешний вид.

Недостатки:

Sens SR-2830A-RF-IN Black

Отличный вариант по соотношению цены и качества. Это изделие подойдет для многих людей, которые предпочитают использовать современные технологии, а не обычные. Оборудование украсит помещение и придаст ему новый вид.

~~Sens SR-2830A-RF-IN Black~~

Достоинства:

Отличная сборка, никаких люфтов нет;
Корпус устойчив к царапинам;
Простая эксплуатация;
Легкий монтаж.

Недостатки:

BingoElec M1-D101B

Сенсорное устройство, предназначено для изменения яркости у галогенных, светодиодных, энергосберегающих и никелевых ламп. Максимальная мощность составляет 700 Вт. Прибор отлично впишется в современный интерьер.

Корпус изготовлен из стекла, что необычно для подобных устройств. Однако тут и заключается главный минус этого оборудования, так как остаются отпечатки пальцев, которые четко видны при ярком освещении. Работает с напряжениями от 110 до 240 В.

Сборка выполнена на высоком уровне, что дает возможность эксплуатировать прибор на протяжении длительного периода и не искать замены при первом же скачке напряжения. Большинство пользователей привлекает даже не качественная сборка и оригинальный дизайн, а стоимость, которая сильно отличается от подобных аналогичных моделей.

~~BingoElec M1-D101B~~

Достоинства:

Хорошая сборка;
Плавная сенсорная регулировка;
Подойдет для всех видов ламп;
Надежное крепление;
Установка не займет много времени;
Низкая стоимость;
Оригинальный дизайн;
Присутствует подсветка, что позволит легко ориентироваться в темноте;
Защита от скачков напряжения.

Недостатки:

Push DIM

Интересный в реализации тип диммирования, позволяющий использовать для подключения всего два провода. В роли управляющих элементов служат кнопки с нормально разомкнутыми контактами. Пока вы держите кнопку, сигнал есть, отпустили — сигнала нет. Осветительные приборы будут воспринимать такие нажатия следующим образом:

короткое: включение/выключение;
длинное: регулировка яркости.

Метод прост в реализации, не требует дополнительных настроек и может быть реализован почти с любой электрофурнитурой. Но есть и недостатки: малая распространённость драйверов с таким стандартом и ограниченное количество светильников, подключаемых к одной кнопке.

Монтаж регулируемых выключателей

Как подключить выключатель с регулятором яркости в загородном доме? Очень легко. Размеры диммера не отличаются от размеров ординарного выключателя, следовательно, он также монтируется с помощью специализированных лапок в разрыв осветительной цепи. Главное здесь, это следить за полярностью.

Вместо просто выключателя диммер устанавливается после демонтажа старого. Для того, чтобы это сделать, надлежит отключить напряжение сети и желательно удостовериться в его отключении индикатором. Потом необходимо снять рамку выключателя, отвинтить винты монтажных лапок. Ослабив винты и на клеммах, можно будет открепить выключатель от проводов.

Устанавливаем диммер в подрозетник и крепим его винтами.

Монтируем все декоративные элементы устройства.

Иногда возникают случаи, когда необходимо регулировать яркость в нескольких местах. В этом случае вам понадобятся два и более диммеров и установка дополнительных подрозетников с прокладкой кабеля.

Видео: установка диммера

Хотя регулируемые выключатели крайне удобны для применения в обыденной жизни, все же лучше не использовать их в следующих типах помещений:

Там, где всегда много людей. Большое количество человек в принципе не даст возможности регулировать яркость света.
Там, где нет определенности в местах установки светильников .

Принцип действия диммеров

Светорегуляторы – удобные приборы, позволяющие менять степень освещенности помещений, снижая мощность ламп. В основу таких устройств могут быть положены различные решения.

Наиболее простым приспособлением является обычный реостат, недостатком которого является значительный нагрев в процессе пользования.

Чтобы избежать этого, в цепь питания включают балластные бытовые трансформаторы, компенсирующие временные броски напряжения.

Даже простейший светорегулятор может выполнять важные функции (+)

Более современными и удобными устройствами считаются регуляторы света, конструкция которых базируется на полупроводниках – симисторах, тиристорах, динисторах.

Такие приспособления гарантируют легкое управление моментами отпирания/запирания, связанными с изменением направления тока в цепи.

Схема диммера на тиристорах. Наиболее простой вид светорегулирующего прибора, которую легко можно изготовить своими руками, имея элементарные технические навыки (+)

Аппараты, генерирующие автоколебания, изготовляются также на основе транзисторов: в этом случае главными узлами являются полевые элементы большой мощности.

Конструктивные особенности

Для коммутации электрических цепей применяют полупроводниковый ключ (динистор). Конденсатор устанавливают для накопления и возврата энергии, переменный резистор – для определения рабочего режима.

Какие факторы усложняют схему?

Простейший регулятор на симисторе можно собрать на универсальной макетной плате за 15 минут. Сложнее решить задачу, если надо подключить дистанционное управление или улучшить внешний вид устройства. В некоторых ситуациях дополнительные трудности сопряжены с выбором места его размещения.

Способы управления прибором

Можно использовать поворотный, нажимной или комбинированный механический прибор. Клавишей включают (выключают) свет. Поворотным рычагом регулируют яркость.

Аналогичные алгоритмы применяют при установке сенсорной панели. В этом случае для подачи напряжения (разрыва цепи) пользуются слабым ударом по чувствительной области. Движением пальца по вертикальной (горизонтальной) линии изменяют уровень освещенности. Этот вариант оснащения подразумевает покупку более дорогих комплектующих деталей.

При выборе дистанционной схемы управления обращают внимание на следующие особенности:

Инфракрасный канал действует только по линии прямой видимости между пультом и приемным устройством.
Прохождению радиосигнала через стены мешают стальная арматура и другие экранирующие конструкции из металла.
В звуковом диапазоне ложные срабатывания могут провоцировать посторонние шумы.

Самые широкие функциональные возможности обеспечит схема управления с подключением смартфона, планшета или компьютера.

Тип размещения

Для монтажа устройства можно использовать стандартную коробку под выключатель. В этом случае существенное значение имеет ее внешний вид. В скрытом положении диммер устанавливают за панелью подвесного потолка либо в иной полости внутри строительной конструкции. Материал декоративной обшивки выбирают с учетом отсутствия помех для управляющих сигналов.

Тип лампочек

Важно запомнить, что встречаются регуляторы освещения, подходящие для ряда определенных типов ламп, однако универсального диммера не существует. Выбор светорегулятора должен производиться в зависимости от вида и мощности лампочек. Как известно, существуют различные виды источников света, среди которых лампы накаливания, светодиодные, галогенные, люминесцентные, LED-модули, ленты и линейки

При этом, применять светорегуляторы можно абсолютно во всех видах светильников: для люстры, бра, торшеров, подвесных, а также для точечных светильников. Рассмотрим каждый тип источника света по отдельности

Как известно, существуют различные виды источников света, среди которых лампы накаливания, светодиодные, галогенные, люминесцентные, LED-модули, ленты и линейки. При этом, применять светорегуляторы можно абсолютно во всех видах светильников: для люстры, бра, торшеров, подвесных, а также для точечных светильников. Рассмотрим каждый тип источника света по отдельности.

Выбрать диммер для ламп накаливания значительно проще, чем для других источников света. Также преимуществом является простота его подключения: его можно установить вместо обыкновенного выключателя. Но нужно отметить такой момент, что уменьшая яркость лампы накаливания при помощи светорегулятора, цвет ее свечения также изменится и станет более красным.

Что касается люминесцентных ламп, то выбрать регулятор освещения для них практически невозможно. Теоретически данное мероприятие возможно, но при условии создания сложной технической системы с дополнительным использованием электронного пускорегулирующего аппарата и контроллера. При этом сам диммер будет отличаться от применяемого для лампочек накаливания.

Выбрать регулятор света для энергосберегающих ламп, то есть для компактных люминесцентных (КЛЛ), несколько проще. Если в КЛЛ уже имеется встроенный пускорегулирующий аппарат (ПРА), то данная лампочка легко диммируется при помощи обычного регулятора. При отсутствии ПРА, она будет диммироваться с таким же трудом, как и обычная люминесцентная, что весьма трудоемко и затратно.

Для галогенных ламп выбрать светорегулятор очень просто. При этом, можно использовать регулятор для лампочек накаливания, либо приобрести диммер именно для этого типа изделий

Следует обратить внимание на напряжение, от которого работает галогенка. Если речь идет о напряжении 12В, то необходимо применение понижающего трансформатора. Выбор диммера для устройств, основанных на применении светодиодов более затруднителен

Для светодиодных ламп 220В светорегулятор выбрать весьма просто. На упаковке обычно указано, диммируемая модель, либо нет. Если маркировка свидетельствует о том, что светодиодная лампа диммируемая (как на фото ниже), то регулятор можно применять как для обычных лампочек. Также светодиоды могут управляться при помощи специально разработанного для данного типа источников освещения пульта дистанционного управления

Выбор диммера для устройств, основанных на применении светодиодов более затруднителен. Для светодиодных ламп 220В светорегулятор выбрать весьма просто. На упаковке обычно указано, диммируемая модель, либо нет. Если маркировка свидетельствует о том, что светодиодная лампа диммируемая (как на фото ниже), то регулятор можно применять как для обычных лампочек. Также светодиоды могут управляться при помощи специально разработанного для данного типа источников освещения пульта дистанционного управления.

При выборе диммера для LED-ламп 12 В стоит не забывать о применении понижающего трансформатора напряжения, а также об использовании специального контроллера

Чтобы выбрать регулятор освещения для светодиодных модулей, лент и линеек, нужно обратить также внимание на напряжение, от которого эти устройства работают. Обычно это 12В, а как уже было сказано выше, для их работы требуется установка дополнительных приспособлений, среди которых контроллер и специальная интеллектуальная панель управления. Чтобы вам было легче определиться с выбором, рекомендуем изучить следующий алгоритм в таблице:
