Датчики утечки газа на батарейках: виды, принцип работы, обзор лучших брендов-производителей

Многоканальные газоанализаторы более универсальны, с их помощью можно определить содержание нескольких веществ, включая горючий газ, кислород, окиси углерода и сероводород. К тому же в них установлен аккумулятор с большей энергоемкостью, по сравнению с одноканальными устройствами, а скорость заряда батареи весьма высока.

Есть существенные преимущества и у приборов, предназначенных для контроля одного определенного вещества. Такой газоанализатор занимает мало места, управление его работой осуществляется с помощью одной клавиши, что существенно экономит время, к примеру, при проверке утечки газа. Ускорит процесс и наличие современных сенсоров, время отклика сокращается при расположении датчиков в верхней и фронтальной стороне устройства.

В квартире или частном доме газоанализатор в первую очередь следует использовать в местах с наибольшей вероятностью утечки газа – возле котла, газовой колонки для горячего водоснабжения, кухонной плиты и счетчика. Максимально допустимое расстояние до оборудования зависит от модели и составляет около 4 метров

Немаловажное значение также имеет тип исполнения устройства – взрывозащищенное или общепромышленное, а также возможность использования в труднодоступных местах. Как показывает практика, встроенный элемент для принудительного забора пробы, включая датчик или насос, имеет большую надежность. При использовании анализатора в колодцах или глубоких емкостях существует меньшая вероятность появления неисправности, вызванной поломкой выносного сенсора или обрывом кабеля

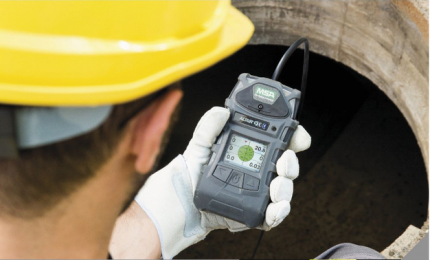

При использовании анализатора в колодцах или глубоких емкостях существует меньшая вероятность появления неисправности, вызванной поломкой выносного сенсора или обрывом кабеля.

Базовая комплектация может не включать зарядные устройства, элементы забора пробы, если они не встроены в газоанализатор, линии транспортировки проб, вспомогательные детали для считывания информации. Стоит предварительно уточнить у поставщика цену на полный набор. Просчитайте стоимость возможного ремонта и технического обслуживания. А также убедитесь, что поставщик может заказать импортные детали и не станет отсылать к непосредственному производителю или дилеру.

Переносной газоанализатор может выполнять несколько функций. Его многозадачность зависит от наличия встроенных деталей или вспомогательных аксессуаров, включая кабели, зонды, портативные насосы. Параметры измерительного устройства представлены в руководстве по эксплуатации

Газоанализаторы могут использоваться и на рабочих участках. В таких случаях в обязательном порядке понадобится государственная поверка.

Учтите, что у некоторых производителей подтверждение соответствия не входит в обязательную услугу, и выполняют ее только за отдельную плату.

Какой датчик утечки газа лучше

Устройства предназначены для различных целей и обладают особенностями, делающими их оптимальными в разных ситуациях. Купить датчик утечки газа для дома или любого другого помещения можно только после комплексного анализа условий, в которых он будет использоваться. После этого можно анализировать характеристики и отзывы покупателей, сопоставляя их со своими требованиями. Чтобы упростить процедуру выбора, специалисты vyborexperta.ru советуют остановиться на некоторых из них:

Xiaomi Mi Honeywell Gas Alarm (JTQJ-BF-01LM/BW) — подходит для использования в бытовых комнатах домов/квартир, так как отлично определяет утечки природного газа и эффективно оповещает об этом пользователя.
Rubetek KR-GD13 – универсальное высокочувствительное устройство, способное определять утечку большинства существующих газов в любых помещениях.
First Alert OneLink GLOCO-500 – многофункциональное устройство, способное значительно улучить общее качество воздуха в помещении, параллельно предотвращая утечки газа.
Страж Bradex – доступный аппарат с высокой чувствительностью, оптимальный для домов/квартир, в которых постоянно кто-то находится.
Alfa 501 – универсальный датчик, поддерживающий функцию автоматического закрытия газового клапана, что обеспечивает мгновенное перекрытие газового потока в случае утечки.
Testo 317-2 – мобильный датчик утечек, который можно удобно использовать на выездных проверках.

Из описанного можно увидеть, что каждое из устройств оптимально подходит для определённых ситуаций. В рейтинге содержатся только лучшие датчики утечки газа, из которых легко можно выбрать ту модель, что подходит под конкретные условия использования.

Датчик включения вентилятора

Дорогие сигнализаторы могут управлять дополнительным оборудованием в доме, в том числе системой дымоудаления. Для этого они напрямую подключатся к вентилятору и в случае срабатывания посылают сигнал запуска на реле. Таким образом, даже в случае отсутствия человека в помещении моментально применяется метод снижения загазованности помещения.

Кроме того, в продаже есть вытяжные системы с самостоятельным датчиком включения, однако они реагируют на температуру, поэтому эффективны только для идентификации пожаров. Для надежности их совмещают с датчиком газа. Работающие в паре устройства позволяют моментально активировать удаление углекислого и угарного газов, что повысит шансы на выживание.

Бывают двух типов:

электромеханические (можно включать напрямую в цепь питания вентилятора)
электронные (устанавливаются только в цепь реле).

Температуры включения и выключения находятся в следующих диапазонах:

82–87 градусов Цельсия,
87–92 градуса,
94–99 градусов.

Устройство и функционирование

Датчик – компактный прибор, размещаемый в комнате, где расположены газопотребляющие приборы, с целью обеспечения безопасности при их эксплуатации.

Учитывая конструктивные особенности, при срабатывании возможны следующие действия датчика:

подача светового или звукового сигнала;
оповещение средствами сигнализации (проводного и беспроводного способа действия) специальных аварийных служб или владельцев жилья;
блокирование газовой магистрали, при наличии соответствующего механизма с отсечным клапаном;
включение принудительной вытяжки, обновляющей воздушную среду в помещении.

Схема и конструкция сигнализатора

В общих случаях, анализаторы оборудуются следующими составными узлами:

первичным преобразователем – воспринимающим и определяющим уровень содержания газа в воздушной среде помещения;
измерительным модулем – устройством, воспринимающим информацию от преобразовательного блока и сравнивающим сведения с разрешёнными параметрами;
исполнительным механизмом – клапаном электромагнитного типа, отсекающим поступление газового топлива;
источником питания – встроенной батареей, аккумулятором или предусматривающим подключение к стационарной электросети.

Если возрастает содержание в воздухе, превышая допустимые пределы, изменяются параметры чувствительного элемента, и подаётся аварийный сигнал.

Определение положения относительно помещения: установка прибора концентрации и контроля Mq 7

Типы газоанализаторов различны, как и газовоздушные смеси. Соответственны и данные для установки. Например:

Бытовой детектор угарного газа располагается выше 1,8 м от пола и не более 0,3 м от потолка. Обусловлено это тем, что состав смеси легче воздуха.
Для пропана (С3Н8) – извещатель утечки газа фиксируется не более 0,5 м от пола. В случае погребов или подвалов, расстояние считается оттуда и приборов должно быть несколько. Тяжелый газ стелется по полу.
Для метана (СН4) – не более 0,5 м от потолка. Если имеется второй этаж или дом с двойным светом, количество датчиков увеличивается на 1 на каждые 2,5 м высоты.
Комбинированный датчик загазованности бытовой, реагирующий на появление метана и угарного газа, располагается на уровне 0,3–0,5 м от потолка.

Крепеж для приборов обыкновенный – в корпусах уже есть отверстия

ПОСМОТРЕТЬ ВИДЕО

Как выбрать?

При выборе датчика утечки газа необходимо учитывать ряд моментов.

Так, если прибор приобретается в дом, где установлен газовый котел отопления, лучше приобрести модель с функцией рассылки сообщений хозяину на телефон

Это обусловлено тем, что система отопления работает круглые сутки, в том числе и в отсутствие владельцев, а потому крайне важно быть уверенным в том, что с оборудованием всё в порядке. Если в квартире имеется принудительная вентиляция или электрическая вытяжка, то хорошим выбором станет модель, способная в автоматическом режиме запускать вентсистему

Это позволит выиграть время до приезда аварийной газовой службы и не допустить опасной концентрации газа в помещении

Если в квартире имеется принудительная вентиляция или электрическая вытяжка, то хорошим выбором станет модель, способная в автоматическом режиме запускать вентсистему. Это позволит выиграть время до приезда аварийной газовой службы и не допустить опасной концентрации газа в помещении.

Если в доме, куда приобретается прибор, случаются частые перебои с электричеством, то оптимальным вариантом станет покупка беспроводной модели, работающей на батарейках.

Если датчик выбирается в дом с печным отоплением, где есть риск образования угарного газа, лучше купить каталитический детектор, который гораздо лучше остальных распознаёт именно этот вид загазованности.

Для определения концентрации метана и пропана лучше выбрать ИК-датчик, который способен работать и с углекислым газом

А вот угарный газ, напротив, инфракрасные лучи не рассеивает, поэтому для его распознавания такой детектор не подойдёт.

Если выбор пал на недорогую модель, оснащённую сразу несколькими анализаторами, то нужно быть готовым к тому, что определить, на какой именно газ среагировал прибор, будет невозможно. В то время как на многих комплексных образцах на каждый вид газа предусмотрен свой сигнал, а у самых современных из них на дисплее подробно описывается причина срабатывания.

Источники угарного газа

Окись углерода обычно производится в домашних условиях с помощью устройств для сжигания топлива, таких как печи, печи, газовые сушилки для белья и камины. В обычных условиях эти устройства выделяют очень мало окиси углерода, но это может измениться, если они выйдут из строя.

Некоторые источники угарного газа можно избежать с помощью лучших практик. Например, вы никогда не должны использовать открытый гриль или пропановый обогреватель в помещении. Генераторы должны эксплуатироваться на безопасном расстоянии от дома, так как они создают много угарного газа во время обычной работы. Никогда не запускайте генератор в вашем гараже, даже если дверь гаража открыта.

Автомобили также могут быть источником угарного газа в домашних условиях. Никогда не оставляйте автомобиль, работающий в вашем гараже , особенно с закрытой дверью гаража. Как и генераторы, даже если вы управляете автомобилем возле окна или двери вашего дома, это может привести к накоплению выхлопных газов внутри.

Принципы работы

Современные извещатели выявляют угарный газ, работая по одному из следующих принципов:

атомарной реакции в полупроводниках;
спектральным изменениям длины световой волны в инфракрасной части спектра;
путем каталитической реакции.

Каждый из видов датчиков имеет определенные плюсы и минусы. Рассмотрим каждый в отдельности.

Полупроводниковые

Их действие основано на изменении электрической проводимости воздуха, в составе которого появляются молекулы угарного газа. Полупроводниковый датчик состоит из контактов на основе диоксида олова или диоксида рутения, к которым подведен микроскопический ТЭН, осуществляющий нагрев контактов до 250 ℃.

Нагревающиеся контакты осуществляют подогрев и атмосферы вокруг. При этом молекулы монооксида углерода, если они есть в воздушной смеси, вызывают увеличение электрической проводимости воздуха вплоть до образования воздушного «пробоя» меж контактами датчика. Электрическая цепь замыкается, газоанализатор подает светозвуковой сигнал.

Этот тип датчика с сигнализацией считается одним из самых надежных и точных. Случаи ложного срабатывания за все время их использования можно пересчитать по пальцам, и то они происходили из-за некорректной установки прибора — вблизи сильного источника тепла. Полупроводниковые анализаторы характеризуются длительным сроком эксплуатации и низким потреблением электроэнергии, но сложнее в монтаже, чем другие виды датчиков угарного газа. Стоимость их так же в среднем выше.

Инфракрасные

Этот датчик работает по принципу изменения длины волны электромагнитного излучения в инфракрасной части спектра. Дело в том, что чистый воздух и содержащий в себе определенные примеси вызывают различное искажение длин световых волн оптического и приближенных к ним областей спектра.

Инфракрасный датчик содержит в себе источник света. В настоящее время активно используются светодиоды, раньше применялись вольфрамовые нити накаливания, как в лампочках Ильича.

Еще одной важной составляющей инфракрасного датчика угарного газа является система светофильтров, улавливающих малейшие отклонения от заданного значения. Изменение в составе воздуха вызывает прямо пропорциональные изменения спектрального характера

Датчик подает сигнал, если уровень изменений превышает предельно допустимые значения

Изменение в составе воздуха вызывает прямо пропорциональные изменения спектрального характера. Датчик подает сигнал, если уровень изменений превышает предельно допустимые значения.

Достоинство такого анализатора в том, что его можно запрограммировать на определение нескольких видов газов, в том числе хлора, аммиака и метана. Этот вид датчиков более других приближен к понятию универсальности. Заметим, что абсолютно универсальных газоанализаторов не бывает хотя бы потому, что одни газы тяжелее воздуха, другие — легче, а третьи обладают аналогичными с воздухом физическими параметрами. Поэтому различаются даже правила размещения разных датчиков.

Каталитический

Это химический тип прибора, работающий преимущественно на батарейках. Он определяет наличие примеси угарного газа в атмосферном воздухе по возникновению реакции окисления (катализа) на одном из контактов электролитической ванны.

Такое устройство содержит в себе небольшую емкость, заполненную электролитом кислотной или щелочной природы.

Молекулы угарного газа вызывают химическую реакцию, в результате которой на контактах появляется электрическое напряжение. Чем выше содержание СО, тем выше уровень напряжения. После превышения максимально допустимого значения, как и в предыдущем случае, прибор сигнализирует об опасной концентрации угарного газа в воздухе.

К недостатку таких приборов относится постепенный выход из строя электролитического элемента, избежать которого невозможно. Впрочем, некоторые модели позволяют осуществлять замену элемента, который является расходным материалом. Плюс прибора — элементарность монтажа и крайне малое энергопотребление.

Советы по выбору устройства

Чтобы не ошибиться с покупкой датчика загазованности помещения, необходимо соблюдать некоторые правила относительно выбора

Чтобы не запутаться в них, в этом разделе предлагаем разобраться, на что именно следует обратить внимание

Эксплуатационный срок сенсоров. Об этом говорится в технической документации. Считается, чем дольше устройство прослужит, тем лучше, соответственно, такая модель будет стоить дороже. Но, следить за сенсорами нужно чаще, так как бывает необходимость произвести замену из-за выхода из строя.
Наличие тестера. Практически каждое оборудование имеет встроенный тестер, который способен определить насколько функциональным является устройство на данный момент. Самый удобный вариант — тот что с кнопкой. При ее нажатии, устройство самостоятельно делает самопроверку.
Наличие сертификата. Перед покупкой газового анализатора, убедитесь, что в документации к нему идет в комплекте сертификат о поверочных работах, а также документ, подтверждающий, что прибор прошел метрологические исследования и проверку.

Обычный компактный сигнализатор загазованности для дома или квартирыИсточник onlinetrade.ru

Кроме этого, при выборе сигнализаторов обращают внимание на ряд параметров, изложенных ниже:

тип газа: метан, сжиженный, углекислый;
чувствительность: по отношению к СО — 20 мг/м3, топливо — 10%;
виды сенсоров: химические или физические;
период эксплуатации — от 10 лет;
срок службы чувствительных деталей — 3,5 лет.

Всегда есть возможность обратить внимание и на более дорогостоящие модели с некоторым набором дополнительных функций

Назначение устройств

Компоненты газа оказывают незначительное вредное воздействие на организм человека, но это при нормальных концентрациях. В случае, если объемная доля кислорода при вдыхании снижается до 16%, наступает удушье. Если голубое топливо сгорает не полностью, то образуется угарный газ (СО). Источником угара могут стать колонка для нагрева воды, газовый котел или другое оборудование, если в них неисправен тракт, по которому подается воздух для горения, а также слабая тяга, имеющаяся в дымоходе.

Негативное воздействие на организм

Углерода оксид (СО) имеет остронаправленный механизм воздействия на организм человека, возможно, до летального исхода. А поскольку у природного газа отсутствуют запах, вкус и цвет, то увеличивается риск отравления. При отравлении отмечаются:

учащенное сердцебиение;
сильная головная боль;
тошнота, сопровождающаяся рвотой;
учащенное сердцебиение;
одышка;
головокружение;
слабость.

Чтобы предотвратить подобные случаи, устанавливаются датчики газа. Если в новых жилых помещениях, где есть газовое оборудование (котлы, плиты, водонагревайки и т. д.), устанавливаются сигнализаторы загазованности, то в ранее построенных зданиях необходимо монтировать прибор. Датчики газа должны срабатывать в том случае, если концентрация СО в помещении достигла более 20 мг/м3 и содержании в воздухе НКПРП равной 10 %.

Меры предотвращения неисправностей

Чтобы снизить вероятность возникновения неисправностей газовой колонки и спокойно наслаждаться горячей водой, необходимо проводить ее периодическое обслуживание. Работы можно провести самостоятельно или воспользоваться профессиональными услугами.

Профилактика предполагает разборку и тщательную очистку газовой колонки. Детальное описание процесса собственноручного обслуживания мы привели в этом материале.

Периодическое проведение профилактики, чистка дымохода позволит продлить срок эксплуатации газовой колонки

При проведении профилактических работ не стоит забывать о дымоходе. Когда канал для сброса продуктов горения забивается сажей и посторонними предметами, срабатывает защита, водонагреватель отключается.

Электромагнитный газовый клапан: устройство, принцип действия, область применения

Устанавливаются как в бытовых газовых устройствах (котлы и колонки), так и на промышленном оборудовании, работающем на газе.

Общая схема конструкции газового клапана

Электромагнитный газовый клапан (ЭГК) структурно включает в себя электрическую и механическую составляющие. Электрические элементы «руководят» устройством, а механические выполняют поступающие команды.

Главным элементом клапана является электромагнитная катушка, так называемый соленоид. Кроме него в состав клапана входят:

Плунжер цилиндрической формы, длина которого намного больше диаметра. Является элементом затвора, регулирующим его диаметр и пропускную способность клапана.
Поршень.
Шток для передачи кинематики от привода на затворный механизм.
Корпус и крышка.

Материалом изготовления чаще всего служат алюминий, латунь, чугун, металлические сплавы и полимерные соединения (полипропилен, эколони др.).

Такие элементы как плунжер и шток изготавливают из материалов, обладающих магнитными свойствами. Катушки размещаются в герметичном корпусе, который выполняет функцию пылезащиты и противодействия короткому замыканию. Обмоточный провод выполняется из меди и покрывается слоем эмали. Подключение к сети проводится с помощью штекера, а к газопроводу за счет резьбового или фланцевого соединения.

Принцип действия

Газ может перекрываться ручным способом нажатием кнопки или автоматически при аварийных ситуациях, связанных с сильными колебаниями давления и утечкой газа. Доступ газа открывается при втягивании сердечника под действием электромагнитных сил. Сила электромагнитного напряжения должна быть достаточной для преодоления действия возвратной пружины. Таким образом, размеры диаметра пропускного отверстия подачи газа регулируется за счет изменения напряжения. При отсутствии электрического сигнала устройство возвращается в первоначальное положение.

Виды ЭГК

Классификация ЭГК зависит от ряда параметров. По числу ходов дифференцируют:

Одноходовые, когда клапан фиксируется только в двух состояниях – закрытом или открытом. При подаче электрического сигнала клапан максимально открывается, и поступление газа происходит в полном объеме.
Двухходовые – кроме полного открытия или закрытия, клапан может находиться еще и в промежуточном положении (частично открытое), из которого устройство переходит в полностью открытое положение через определенный промежуток времени. Плюс – в образовании стабильного факела горения.
Трехходовые предназначены для оборудования с двумя ступенями мощности. 1-й ход включает оборудование, 2-й – частично открывает поступление газа, а 3-й переводит прибор на максимальную мощность.
Модулирующие, обеспечивающие регуляцию открытия клапана в соответствии с заданными пользователем параметрами.

Кроме того, ЭГК дифференцируют по функциональному предназначению:

Обратные, предотвращающие циркуляцию рабочей среды в обратную сторону.
Предохранительно-сбросные – выполняющие роль защитных устройств, срабатывающих при резких колебаниях давления в газопроводной системе и других аварийных случаях.

Сфера использования электромагнитных газовых клапанов

ЭГК устанавливаются в бытовых приборах и на промышленных установках, работающих на газовых теплоносителях. Обеспечивают безопасность эксплуатации потребляющего газ оборудования, часто монтируются совместно с сигнализацией аварийного состояния газопроводной системы. В бытовой сфере используются как контроллеры и регуляторы поступления газообразных носителей на колонки, печки, котлы, разводки газопроводных труб в многоэтажных домах. Ограничения связаны с тем, что эксплуатация ЭГК возможна только в нейтральной среде (пропан, природный и сжиженный газ).

Основными плюсами установки газовых клапанов является обеспечение безопасности, повышение эффективности работы газового оборудования, а также увеличение сроков его эксплуатации.

При выборе ЭГК следует обратить внимание в первую очередь на допустимый диапазон колебания напряжение в электросети, иначе работа устройства при сильно низком или высоком напряжении может быть некорректной и, в конечном итоге, привести к поломке устройства. Также следует обращать внимание на соответствие параметров соединений, которые должны подходить к конкретным диаметру и типу резьбы основного трубопровода

Рабочее давление в системе также должно коррелировать с указанным в инструкции номинальным давлением ЭГК.

Как выбрать газоанализатор

Производители предлагают широкий ассортимент детекторов. Пользователи могут купить переносной газоанализатор для дома, стационарную модель для производственно предприятия или небольшой станции технического обслуживания автомобилей. При выборе нужно учитывать назначение прибора, диапазон измерений, время отклика. Не все газоанализаторы работают при отрицательных температурах. Снять точные показания поможет удобный интерфейс

Только обращая внимание на все эти параметры можно купить оборудование, которое решит поставленные задачи

Назначение

Приборы используют для определения концентраций вредных, горючих веществ или поиска протечек. Формат устройства должен позволять выполнить поставленную задачу. Бытовые газоанализаторы используют для определения ПДК природного газа, угарного газа. Эти данные нужны для безопасной работы системы отопления, вентиляции.

На промышленных предприятиях применяется техника, учитывающая специфику производства. Сенсоры приборов должны определять не только газы, которые являются продуктами переработки, но и концентрацию опасных смесей с воздухом.

Интерфейс

В бытовом газоанализаторе для квартиры достаточно интерфейса с цветовой индикацией. Прибор покажет изменение концентрации, поможет найти утечку. Сенсоры, используемые в промышленности, должны иметь более сложный интерфейс. Для организации работы системы безопасности на предприятии, необходимы точные данные концентрации анализируемых газов. Информация может выводиться на экран прибора или подключенного к нему персонального компьютера, распечатываться термопринтером.

Диапазон измерений

Должен соответствовать принятым нормативам предельно допустимых концентраций. Нижний диапазон должен начинаться с нулевой отметки. Максимальный верхний порог – актуален для промышленных предприятий. В бытовых приборах он может превышать ПДК в 3-5 раз. Шаг шкалы измерений от 50 ppm позволит с высокой точностью определять содержание вредных веществ в воздухе.

Время отклика

Скорость реакции на изменение концентрации имеет определяющее значение даже для бытовых приборов, используемых для поиска места утечки. Оптимальное время анализа состава газа для этих устройств – 2 секунды. Для стационарных сенсоров время отклика может достигать 60 секунд. Увеличение интервала выше этого значения может привести к критической ситуации.

Рабочая температура

При выборе модели учитываются условия, в которых придется работать. Пробы снимают не только в отапливаемых помещениях, но и на чердаке, в подвалах, подсобках. Не все устройства выдают корректные показания при отрицательной температуре окружающего воздуха

Диапазон рабочих температур указывается в паспорте, к этой информации стоит отнестись с повышенным вниманием
