Монтаж греющего кабеля внутри трубы: инструкции по установке + советы по выбору

Какой кабель выбрать

Для установки систем обогрева применяются два основных вида проводников – резистивный и саморегулирующийся.

Резистивный очень схож по структуре с типичным двухжильным силовым кабелем. Состоит он из нескольких слоев изоляции, внутри которых расположены изолированные друг от друга греющие жилы, подключаемые в цепь питания. Температура, до которой прогревается провод, всегда постоянна, как полезная мощность и величина сопротивления. На фото ниже представлена его структура:Монтаж греющего кабеля внутри трубы: инструкции по установке + советы по выбору

Саморегулирующий греющий проводник для обогрева кровли и водостоков производится по особой технологии и, исходя из своего названия, способен самостоятельно подстраивать температуру нагрева. Это позволяет сделать его особая структура. В его состав входит матрица (сама регулирует степень нагрева в зависимости от температуры окружающей среды, следовательно, изменяет и сопротивление) и наружная изоляция, с изолирующей оболочкой и оплеткой внутри. На фото ниже показано из чего состоит провод:

Монтаж греющего кабеля внутри трубы: инструкции по установке + советы по выбору

Чтобы определиться с выбором нагревательного элемента системы, обратимся к их преимуществам и недостаткам. Так, резистивный проводник по стоимости обходится ощутимо дешевле, чем саморегулирующийся. Однако, последний позволит автоматически подстраиваться под нужную температуру водостоков, вследствие чего отпадает необходимость использовать датчики температуры.

Так какой же сделать выбор? Рационально использовать при монтаже обогрева водостоков и кровли оба вида элементов. Их комбинированное применение снижает общую стоимость проекта и положительно сказывается на окончательном качестве системы. Принято для крыши использовать резистивные, а для водоотводов саморегулирующиеся элементы.

В какой зоне устанавливают

Любой участок обледенения нужно оборудовать нагревательным кабелем. В желобах водостоков требуется мощность не менее 300 Вт из расчета одного квадратного метра.

Для нагрева водосточных труб, монтируют одновременно 2 штуки мощностью 20 Вт на кв. метр.

Нагрев ендовой кровли обеспечит мощность в пределах 250-300 Вт, на один квадратный метр. Монтаж осуществляется вверху и внизу.

Карнизы кровли, сделаный в виде «змейки», обогревается кабелем, проложенным по самому краю.

Таблица 1 (для металлических трубопроводов).

Таблица 2 (для пластиковых трубопроводов).

Важно:

  • Крестиком отмечены области, где не рекомендуется навивать кабель, так как его можно повредить.
  • Трубопровод обязательно нужно делать теплоизолированным.
  • В таблицах указана длина, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить, в скобках приведен шаг укладки в метрах.
  • Для тех диаметров труб, где значения расхода не указаны, необходимо использовать теплоизоляцию большей толщины.
  • Расчет длин нагревательного (греющего) кабеля справедлив для теплоизоляции теплопроводностью не более 0,05 Вт/(м*К).

Прокладка и подключение

Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

Скрытая укладка внутри трубы

Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД

  • Саморегулирующий греющий кабель подходящей длины;
  • Острый нож для снятия изоляции;
  • Термоусадочная пленка для изоляции проводников;
  • Резиновый сальник;
  • Тройник для установки саморегулирующего кабеля внутрь трубы;
  • Фен для усадки пленки;
  • Электрический провод с вилкой.

Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!

Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине

Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей.
Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения

Особенное внимание уделите самой дальней концевой части.

Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

Открытая наружная укладка

При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

Крепить греющий кабель при таком подключении — сплошное удовольствие. Главное не скупиться на алюминиемый скотч

Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.

Технология укладки греющего провода

Монтаж саморегулирующегося кабеля для обогрева труб проводят как снаружи, так и внутри трубопровода. Работы выполняют при температуре выше -5°С – при более низких температурах возможно повреждение полимерного защитного слоя. Если провод утратил гибкость при низкой температуре, его аккуратно разматывают с бухты, подключают к электропитанию на несколько минут, пока он не восстановит гибкость. После этого можно приступать к монтажным работам.

Особенности внутреннего монтажа

Этот способ прокладки греющего кабеля используют для трубопроводов небольшого диаметра – до 50 мм, прямой доступ к которым невозможен. В этом случае саморегулирующий провод проталкивают внутрь трубы на всю ее длину. Для ввода используют специальный сальниковый узел, который включает в себя две втулки, две шайбы и резиновые уплотнения.

Популярные статьи  Как самостоятельно установить счетчики воды: установка и схема подключения типового счётчика

Греющий кабель внутри трубы для водопровода с помощью сальникового узла

Для внутреннего обогрева трубопровода с питьевой водой допускается использовать только кабель для обогрева труб саморегулирующийся с внешней оболочкой из фторсодержащего полимера, который прошел все испытания на пищевую безопасность.

Правила безопасности:

  1. Длина электрокабеля должна полностью совпадать с протяженностью трубопровода.
  2. Запрещено прокладывают саморегулирующийся провод сквозь запорную арматуру.
  3. Обязательно на трубе отмечают место установки системы обогрева.
  4. Ввод кабеля должен выполняться с особой аккуратностью – нельзя допустить повреждения наружной оболочки.
  5. В процессе ввода все острые края фитингов необходимо закрыть заводской лентой.

Особенности внешнего монтажа

При внешней укладке греющий кабель саморегулирующийся для обогрева труб располагают на поверхности трубопровода несколькими способами:

  • Линейно (вдоль трубы одной линией). Такой способ применяют для небольшого диаметра трубопроводов;
  • Параллельно (вдоль трубы прокладывается два или три кабеля). Этот вариант допустим для большого диаметра трубы или при необходимости большой мощности, если магистраль находится на открытых участках;
  • Спирально (труба «обертывается» кабелем по спирали). Шаг витка зависит от параметров кабеля, диаметра трубопровода и требуемой мощности;
  • Волнистой линией. Этот метод актуален, если стандартной длины кабеля не хватает на прокладку вышеуказанными способами. Свойство саморегуляции греющего кабеля допускает укладывать его внахлест для обогрева наружной запорной арматуры.

При внешней укладке особое внимание уделяют местам соединения трубопровода с вентилями, фланцами, коленами и другими элементами, чтобы провод не мешал им функционировать, и в тоже время исключить его механическое повреждение (перетирание, сжатие-растяжение). Электрокабель плотно фиксируют к трубопроводу с помощью алюминиевого скотча. После чего трубу теплоизолируют, чтобы снизить потери тепла и обеспечить эффективное функционирование системы обогрева

После чего трубу теплоизолируют, чтобы снизить потери тепла и обеспечить эффективное функционирование системы обогрева.

Инструкция по использованию греющего кабеля для обогрева труб регламентирует подключение к сети 220-240 В только через УЗО.

Монтаж в трубопровод

  1. Можно ли установить кабель греющий внутрь трубы с водой?

Можно. Соединение с холодным концом и концевая муфта герметичны, и надежно защитят проводник и матрицу от замыкания. Разумеется, кабель не должен проходить через запорную и регулирующую арматуру (включая полнопроходные шаровые краны и задвижки).

Кабель заведен в ввод водоснабжения до крана

  1. Как завести греющий кабель внутрь трубы и обеспечить ее герметичность?

Через тройник с эластичным сальником. Он монтируется внутри дома, сразу после пересечения вводом наружной стены.

Сальниковое уплотнение позволяет установить  кабель греющий внутри трубы

  1. Можно ли проложить греющий кабель внутри трубы канализации?

Нельзя.

Причины три:

  • Бытовые стоки весьма агрессивны и за год-два разрушат термоусадочную трубку на концевой муфте и в месте соединения с проводом питания;
  • Кабель будет собирать загрязнения и способствовать засорам;
  • При прочистке засора он с большой вероятностью намотается на трос или канализационную проволоку и получит несовместимые с жизнью повреждения.

Кабель в канализации может быть поврежден при прочистке засора

Использование терморегулятора

Монтаж греющего кабеля внутри трубы: инструкции по установке + советы по выборуТемпература скважинной воды никогда не бывает отрицательной, обычно она составляет 4-5 градусов, это значит, что нагреватель будет работать постоянно, потребляя немалое количество электроэнергии. Летом его можно отключить, но в переходный период осень – весна можно не уследить и заморозить магистраль при внезапном понижении температуры. Проще с колодцами, в жаркий летний период вода прогреется до предельной температуры срабатывания.

Нет необходимости греть воду для унитаза, да и для колонки или душа вода греется в бойлере.

Таким образом, использование терморегулятора дает немало преимуществ, в том числе по сроку эксплуатации кабеля, имеющего ограниченный ресурс. Температуру отключения на нем лучше установить на 5-6 градусов.

Использование терморегулятора дает определенные преимущества, а выполнить самостоятельный монтаж сможет каждый домашний мастер. Но сначала лучше проконтролировать температуру определенное время и после этого принимать решение о приобретении и установке.

Устанавливая этот прибор нужно обратить внимание на место расположения датчика. Он должен отражать информацию о температуре воды в трубе

Следует исключить влияние самого нагревателя на прибор, чтобы получить достоверные регулировки.

Монтаж греющего кабеля внутри трубы

Алгоритм прокладки кабеля внутри трубы выглядит следующим образом:

  • На участке трубы, через который в нее будет заводиться греющий кабель, фиксируется тройник или седелка;
  • В установленный элемент вкручивается трубная врезка;
  • В трубную врезку заводится греющий кабель.

Монтаж греющего кабеля внутри трубы: инструкции по установке + советы по выбору

Как видно, процесс монтажа достаточно прост, но при этом должны соблюдаться некоторые условия:

  • Прогревать посредством электрического кабеля можно только те трубы, диаметр которых превышает 20 мм;
  • Перед приобретением греющего кабеля нужно тщательно измерить длину трубопровода и подобрать кабель соответствующего размера;
  • Греющий кабель внутри трубы нельзя устанавливать через запорную арматуру;
  • В точке, через которую в трубу заводился кабель, нужно повесить табличку или сделать надпись о наличии электричества;
  • Укладывая кабель в трубе, ни в коем случае нельзя фиксировать его сальником или прокладкой, идущими в комплекте;
  • Проводить работу нужно очень аккуратно, чтобы не повредить кабель (острые места, например, нужно закрыть изолентой или аналогичным материалом);
  • Прокладывать греющий кабель в трубу с питьевой водой настоятельно не рекомендуется.

Способы крепления проводника

Достаточно часто неисправность возникает именно на соединительном стыке, что влечет обесточивание кабеля для канализации. Правильный монтаж производится в следующем порядке:

  • На конец обогревающего шнура надевается термоусаживаемая трубка большого размера.
  • Зачищается наружный изоляционный слой от торца на расстоянии 50 мм, оплетка обрезается на 10 мм от края изоляции.
  • Производится разделение нагревательных жил и очистка от внутренней изоляции порядка 6 мм.
  • Далее на шнур, а также на каждую жилу трубки малого диаметра и трубка среднего диаметра,.
  • Необходимо поместить скрученную оплетку в металлическую трубку, обжать для плотного соединения с оплеткой.
  • Конец подающего энергию провода очищается от наружной изоляции на 80 мм.
  • Производится разделение жил: заземляющий провод остается как есть, а фазный и нулевой провода обрезаются на длину 35 мм.
  • Концы проводов освобождаются от вторичной изоляции на 6 мм.
  • Зачищенные концы подающего и греющего кабелей последовательно вводятся в термоусаживаемые муфты и соединяются посредством нагрева строительным феном или открытым огнем.
  • Дополнительно каждый стык необходимо обмотать изоляционной лентой.
  • Заземляющий провод вставляется в металлическую втулку, обжатую на оплетке, и также зажимается.
  • На полученный стык сдвигается термоусаживаемая трубка среднего размера, а после термитной обработки – большого размера, с последующим нагревом.

Подобное соединение полностью исключает попадание влаги в соединительный стык, поэтому не произойдет короткого замыкания проводки.

Что еще необходимо для монтажа

Про различные элементы фиксации, соединения, и пр., расскажем в разделе «монтаж». Как бы качественно не были уложены термоэлементы, без управляющего контроллера тепла не будет.

Основные виды терморегуляторов:

  • Чистая механика. С помощью калиброванной рукояти, пользователь задает температуру пола (или воздуха в помещении).В половом покрытии (или в комнате) находится термодатчик, передающий информацию в контроллер. При отклонении от заданного значения, электроника включает или выключает нагрев. Дополнительного сервиса нет.
  • Простой электронный регулятор. Помимо поддержания заданной температуры (управление кнопками, информация на дисплее), можно устанавливать таймер работы. Контроллер «организует» обогрев к вашему приходу, и выключит его в установленное время.
  • Интеллектуальный контроллер позволяет задавать программы управления климатом, или вовсе интегрировать обогрев в систему «умный дом». Вы можете подключить модуль GSM, и управлять нагревом с помощью смартфона. Или задействовать сеть интернет.Такой контроллер управляет теплыми полами сразу во всех комнатах.

Подобрав тип нагревательных элементов, и закупив необходимую оснастку, приступаем к самостоятельному монтажу. А что необходимо знать перед походом в магазин?

Способы крепления проводника

Сначала рассмотрим, как выполнить монтаж греющего кабеля для водопровода внутренним и внешним способом, после чего поговорим о нюансах подключения и дополнительной теплоизоляции системы.

Популярные статьи  Выключатель нагрузки: назначение, устройство, особенности выбора и монтажа

По трубе

На этапе прокладки контура водоснабжения более предпочтительным считается крепление греющего кабеля по трубе. Сделать это можно двумя способами – вдоль трубопровода или же вокруг. Рассмотрим инструкции по креплению каждым из способов.

Вдоль трубопровода

Проще всего выполнить монтаж греющего кабеля в одну линию вдоль контура. В этом случае обязательным условием должно быть крепление проводника под трубой, что позволяет защитить нагревательный элемент от механических повреждений сверху. Помимо этого вода начинает замерзать снизу, поэтому нижнее расположение гибкого обогревателя позволит быстрее устранить замерзание водопровода.

Если же Вы решили проложить несколько кабельных линий вдоль трубы, делать это нужно так, как показано на схемах ниже:

Монтаж греющего кабеля внутри трубы: инструкции по установке + советы по выбору

Что касается крепления греющего кабеля к водопроводным трубам, то для этого лучше всего использовать алюминиевый скотч, который надежно закрепляет проводник и повышает его теплоотдачу. Вместо скотча можно также использовать для крепежа клейкую ленту, которой оборачивают трубопровод по следующей схеме:

Монтаж греющего кабеля внутри трубы: инструкции по установке + советы по выбору

Особое внимание уделите монтажу греющего кабеля для водопровода через углы. Чтобы изгиб был не слишком большим, рекомендуется размещать проводник по внешнему радиусу трубы, как показано на картинке ниже:

Монтаж греющего кабеля внутри трубы: инструкции по установке + советы по выбору

Спиралью

В регионах с очень низкими температурами рекомендуется полностью оборачивать нагревательный элемент вокруг трубопровода. В этом случае эффективность обогрева будет на порядок выше, т.к. шаг витка составляет около 5 см (можно по желанию увеличить). Длина проводника при обмотке спиралью должна быть примерно в 1,7 раз больше длины водопровода. Укладка кабеля спиралью в труднодоступных местах может делаться следующим образом:

В этом случае греющий кабель сначала обматывают с припуском, после чего петли заворачивают в обратном направлении. В результате действий получается меньше, чем при пошаговой обмотке водопровода.

Отдельные узлы

На таких узлах, как металлические опоры, краны, задвижки и фланцы нужно закрепить больше гибкого обогревателя, т.к. здесь наблюдается больший отвод тепла. Наглядно увидеть схемы монтажа Вы можете ниже:

Монтаж греющего кабеля внутри трубы: инструкции по установке + советы по выбору

Также рекомендуем просмотреть на видео, как выполняется прокладка греющего кабеля по трубам:

Как провести гибкий обогреватель своими руками

Отдельное внимание нужно уделить установке термодатчика. Чтобы обогрев водопровода работал исправно и кабель не перегревался, рекомендуется размещать датчик в самой холодной точке, как можно дальше от кабельной линии

Место установки термодатчика рекомендуется предварительно проклеить полосой алюминиевого скотча. Примеры правильного размещения датчика предоставлены ниже:

Монтаж греющего кабеля внутри трубы: инструкции по установке + советы по выбору

Изнутри

Монтаж греющего кабеля в трубе рекомендуется осуществлять в том случае, если нет возможности провести обогрев снаружи. Чаще всего такой способ выбирается, если водопровод уже смонтирован под землей, в бетонных сооружениях и других недоступных местах. Недостаток внутреннего монтажа гибкого обогревателя заключается в следующем:

  • Уменьшается просвет трубы (внутренний диаметр для подачи воды).
  • Проводник со временем начинает зарастать налетом, в результате чего образуются засоры.
  • Добавляется новая точка в водопроводе – тройник, которая понижает надежность контура.
  • Монтаж греющего кабеля допускается выполнять только на прямолинейных и малоизогнутых участках водопровода. Проводить гибкий обогреватель через тройники и запорную арматуру запрещается.

Монтаж греющего кабеля внутри трубы: инструкции по установке + советы по выбору

В то же время положительными моментами считается низкое энергопотребление системы обогрева (прямой контакт обогревателя с водой), а также менее трудоемкий ремонт (достаточно просто вытянуть кабель из тройника, не нужно разрывать землю и т.д.).

Итак, установка проводника внутри трубы осуществляется по следующей пошаговой инструкции:

  1. Первым делом на кабель нужно надеть сальниковый узел для размещения в трубе. Выглядит этот узел так, как показано на фото выше.
  2. В нужном месте водопровода монтируется тройник, через который будет осуществлять ввод гибкого электрического обогревателя.
  3. Кабель аккуратно прокладывается до проблематичного участка, который нужно будет подогревать.
  4. Сальниковый узел закручивается, герметизируется и обжимается.

Как Вы видите, внутренняя установка греющего кабеля в водопровод не представляет ничего сложного. Теперь поговорим о завершающих этапах монтажа: подсоединении к сети и теплоизоляции труб.

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

Монтаж греющего кабеля внутри трубы: инструкции по установке + советы по выбору

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Монтаж греющего кабеля внутри трубы: инструкции по установке + советы по выбору

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

  • Крепежных элементов.
  • Щита управления, обычно состоящего из:
  1. входного трехфазного защитного автомата;
  2. устройства защитного отключения, как правило, 30мА чувствительностью;
  3. четырехполюсного контактора;
  4. однополюсных автоматов защиты на каждую фазу;
  5. автомата защиты цепи управления термостата;
  6. сигнальной лампы.

Компонентов распределительной сети:

  1. силовых кабелей, служащих для питания греющих кабелей;
  2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
  3. монтажных коробок;
  4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

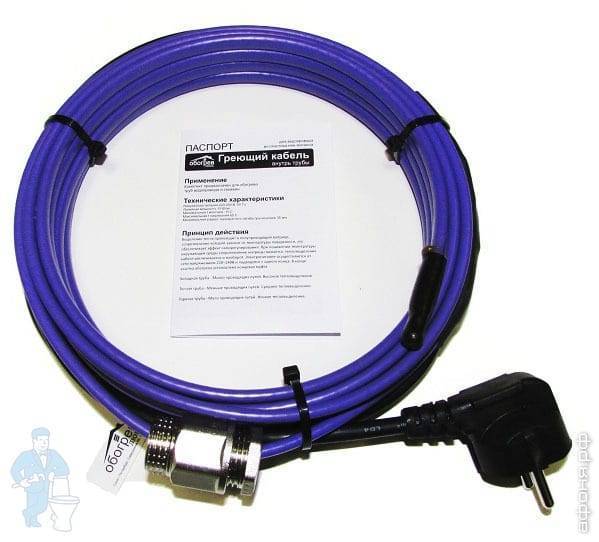

Монтаж греющего кабеля внутри трубы: инструкции по установке + советы по выбору

Схема подключения греющего кабеля

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

  1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
  2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.

Как рассчитать шаг укладки нагревательного кабеля?

Монтаж нагревательного кабеля теплого пола может быть выполнен как для создания комфортного так и для основного обогрева пола.

Популярные статьи  Какой очиститель воздуха выбрать для аллергиков и астматиков: рейтинг ТОП-16 лучших моделей

В зависимости от назначения помещения (балкон, ванная, кухня, прихожая и т.д.), теплопотерь в нем и типа будущего напольного покрытия (плитка, ламинат, линолеум и т.д.) необходимо рассчитать шаг укладки греющего кабеля.

Шаг укладки нагревательного кабеля – это расстояние между витками нагревательного кабеля.

Расчет шага укладки

Расчет шага укладки кабеля производится с учетом допустимого значения мощности кабеля. В зависимости от назначения помещения и типа напольного покрытия выбираются следующие мощности теплого пола из расчета на 1 м2:

  • 120 Вт/м2 — под ламинат (для равномерного медленного прогрева)
  • 150 Вт/м2 — комфортный обогрев (под плитку/в стяжку)
  • 200 Вт/м2 — ванные комнаты, основное отопление
  • 300 Вт/м2 — снеготаяние (обогрев открытых площадей)

Шаг укладки кабеля рассчитывается по формуле: Шаг укладки (см) = (100 * S) / L , где S – площадь, на которую укладывается теплый пол, а L – это длина кабельной секции.

Важным условием работы системы является правильный расчёт шага витков кабеля. Слишком близкое расположение витков может привести к перегреву системы. Если расположить витки на большом расстоянии друг от друга, то температура в помещении не достигнет установленного уровня и создастся эффект «тепловой зебры».

Расстояние между крепёжными язычками монтажной ленты кратно 2,5 см, так что если вы получите результат, например, 9 см, то при монтаже нагревательного кабеля чередуйте шаг 8 … 10 см.

Минимальный и максимальный шаг укладки

Независимо от полученных данных, минимальный шаг укладки кабеля должен составить 6 см, а максимальный шаг укладки кабеля теплого пола -12,5 см.

Чем больше шаг укладки, тем толще должен быть слой бетона над кабелем, чтобы обеспечить равномерное распределение температуры на всей поверхности пола.

Не рекомендуем для системы «Теплый пол» превышать шаг укладки кабеля более 12,5 см при минимально возможной толщине стяжки 3 см для обычного цементно-песчаного раствора.

Не допускается!

  • Пересечение витков кабеля.
  • Сближение между соседними витками менее 6 см.
  • Удаление между соседними витками более 12,5 см.
  • Изломы, перегибы и натяжение кабеля.

Для надежного фиксирования нагревательного кабеля используют монтажную ленту. Прокладывают монтажную ленту на поверхности пола через каждые 50 см и закрепляется с помощью обычных гвоздей или саморезов.

Нужна консультация? Звоните (063) 830-98-36

Хотите защитить водопровод в холодное время от замерзания, выполнив монтаж греющего кабеля внутри трубы? Согласитесь, что предупредить проблему гораздо дешевле и проще, чем потом ликвидировать плачевные последствия. Вы решили все работы выполнить своими руками, но не знаете, с чего начинать?

Мы поможем вам разобраться с установкой кабеля. В статье приведен подробный инструктаж этого процесса, сопровождающийся пошаговыми фото. Разобраны нюансы подготовки материалов для работы, особенности размещения системы внутри трубопровода.

Подобраны тематические видео, содержащие рекомендации экспертов по правильной подготовке и подключению обогревающей системы в домашних условиях. Также приведены советы, которые помогут вам подобрать лучший кабель.

Как подобрать правильный кабель?

При выборе подходящего горячего кабеля необходимо определиться не только с его типом, но и правильно подобрать его мощность.

При этом необходимо учесть такие параметры, как:

  • назначение конструкции (для канализации и водопровода расчеты выполняются по-разному);
  • материал, из которого выполнена канализация;
  • диаметр трубопровода;
  • особенности участка, который предполагается обогревать;
  • характеристика используемого теплоизоляционного материала.

На основании этих сведений рассчитывают теплопотери на каждый метр конструкции, выбирают тип кабеля, его мощность, после чего определяют подходящую длину комплекта. Расчеты можно выполнить с помощью специальной формулы, по расчетным таблицам или с использованием он-лайн калькулятора.

Расчетная формула выглядит так:

Qтр – теплопотери трубы (Вт); – коэффициент теплопроводности утеплителя; Lтр – длина обогреваемой трубы (м); tвн – температура содержимого трубы (C), tнар – минимальная температура окружающей среды (C); D – наружный диаметр коммуникаций с учетом утеплителя (м); d – наружный диаметр коммуникаций (м); 1,3 – коэффициент запаса

Когда теплопотери рассчитаны, следует вычислить длину системы. Для этого полученное значение нужно разделить на удельную мощность кабеля нагревательного устройства. Результат следует увеличить, учитывая обогрев дополнительных элементов. Мощность кабеля для канализации стартует с 17 Вт/м и может превышать 30 Вт/м.

Если речь идет о канализационных трубопроводах из полиэтилена и ПВХ, то 17 Вт/м – это максимальная мощность. Если использовать более производительный кабель, то высока вероятность перегрева и повреждения трубы. Сведения о характеристиках изделия можно найти в его техническом паспорте.

С помощью таблицы подобрать подходящий вариант немного проще. Для этого сначала нужно выяснить диаметр трубы и толщину теплоизоляции, а также предполагаемую разницу между температурой воздуха и содержимого трубопровода. Последний показатель можно найти с помощью справочных данных в зависимости от региона.

На пересечении соответствующей строки и столбца можно найти значение теплопотерь на один метр трубы. Затем следует вычислить общую длину кабеля. Для этого размер удельных теплопотерь, полученный из таблицы, нужно умножить на длину трубопровода и на коэффициент 1,3.

Таблица позволяет найти размер удельных теплопотерь трубы конкретного диаметра с учетом толщины теплоизоляционного материала и условий функционирования трубопровода (+)

Полученный результат следует разделить на удельную мощность кабеля. Затем нужно учесть влияние дополнительных элементов, если такие имеются. На профильных сайтах можно найти удобные он-лайн калькуляторы. В соответствующие поля нужно ввести необходимые данные, например, диаметр труб, толщину утеплителя, температуру окружающей среды и рабочей жидкости, регион и т.п.

Такие программы обычно предлагают пользователю дополнительные возможности, например, помогают рассчитать необходимый диаметр канализации, размеры слоя теплоизоляции, тип утеплителя и т.п.

Опционально можно подобрать тип укладки, выяснить подходящий шаг при монтаже греющего кабеля спиралью, получить список и количество комплектующих, которые понадобятся для укладки системы.

Подбирая саморегулирующийся кабеля важно правильно учесть диаметр конструкции, на которую он будет установлен. Например, для труб диаметром 110 мм рекомендуется брать маркуLavita GWS30-2 или аналогичный вариант другого производителя

Для трубы на 50 мм подойдет кабель Lavita GWS24-2, для конструкций диаметром 32 мм – Lavita GWS16-2 и т.д.

Сложные расчеты не понадобятся для канализации, которая используется не часто, например, на летней даче или в доме, которым пользуются, лишь изредка. В такой ситуации просто берут кабель мощностью 17 Вт/м с длиной, соответствующей размерам трубы. Кабель такой мощности можно использовать и снаружи, и внутри трубы, при этом устанавливать сальник необязательно.

При выборе подходящего варианта греющего кабеля следует соотнести его производительность с расчетными данными по вероятным теплопотерям канализационной трубы

Для прокладки греющего кабеля внутри трубы выбирают кабель со специальной защитой от агрессивного воздействия, например, DVU-13. В отдельных случаях для монтажа внутри используют марку Lavita RGS 30-2CR. Это не совсем верное, но допустимое решение.

Такой кабель предназначен для обогрева кровли или ливневой канализации, поэтому защитой от разъедающих веществ он не снабжен. Его можно рассматривать лишь как временный вариант, поскольку при длительном использовании в неподходящих условияхкабель Lavita RGS 30-2CR неизбежно сломается.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
