Строительство туалета для дачи: чертеж с размерами для конструкции типа «Скворечник»

Конструкция «Скворечника» состоит из древесины, которая может быть ообшита любым другим видом материала. Допускается строительство одно- или двускатной крыши. Данный вид клозета монтируется в качестве надземной постройки над выгребной ямой.

Типовый проект «Скворечника» с размерными параметрами:

Элемент конструкции Размер, м
Задняя стенка (высота) 2
Ширина 1
Передняя стенка (высота) 2,3
Площадь основания 1х1

При установке конструкции деревянного туалета необходим обязательный контроль размещения поверхностей по вертикали и горизонтали. Для этих целей рекомендуется использовать строительный уровень.

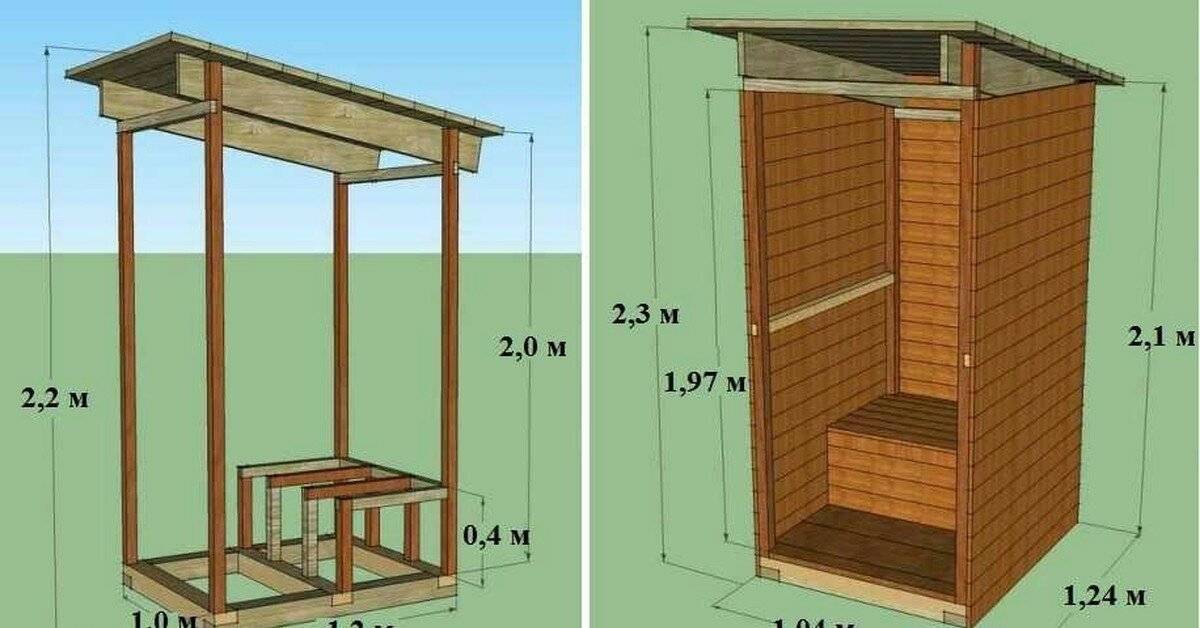

Чертеж туалета «Скворечник»: 1 — обвязка, 2 — стойка, 3 — дверь, 4 — ручка, 5 — поперечина двери, 6 — передняя стенка, 7 — стропила крыши, 8 — кровля, 9 — вентиляционный стояк, 10 — дефлектор, 11 — боковая стенка, 12 — крышка выгребной ямы, 13 — кирпичные опоры, 14 — задняя стенка

Материалы для строительства «Скворечника»

Для проведения работ позаботьтесь о наличии:

  • рубероида — в количестве 2 м?;
  • бетонного бордюра (2 шт., длина – 2 м) или песчано-цементного блока (4 шт.);
  • дверного блока (2000х900 мм);
  • песка;
  • вагонки (40 шт., 87х3000 мм);
  • обрезной доски (4 шт., 50х100х6000 мм; 3 шт., 32х90х6000 мм);
  • профильного листа из стали с оцинковкой (2000х1520х0,4 мм);
  • деревянного бруса (1 шт., 50х50х600);
  • комплектующих к двери (шпингалета, петель, ручки);
  • крепежных элементов (саморезов, гвоздей);
  • материала для финишного покрытия (лакирующего или красящего состава).

Туалет «Скворечник», фото 1: подготовка материалов и монтаж каркаса

В целях утепления конструкции следует приобрести пенопласт. После окончания строительства каркас обшивается им изнутри. Вы можете выполнить внутреннюю отделку красивыми материалами (по желанию).

Как построить туалет на даче своими руками: поэтапное строительство «Скворечника»

Инструкция к строительству «Скворечника» (пошаговое руководство):

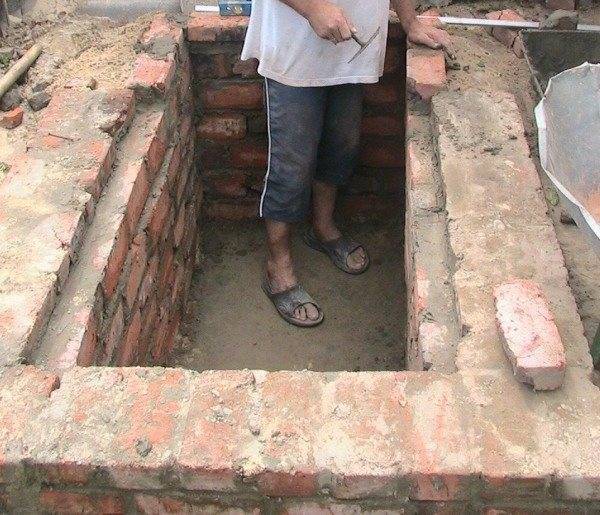

организация выгребной ямы. Минимальный размер резервуара составляет 1х1х2 м. На дне выполняется подушка из щебня или битого кирпича;

Туалет «Скворечник», фото 2: устройство технологического отверстия в полу

  • строительство фундаментной части. Для этого бордюр из бетона устанавливается так, чтобы края ямы располагались от него на расстоянии не более 0,2 м. Бордюр будет играть роль перекрытия. Процесс монтажа бордюра предполагает вкапывание таким образом, чтобы бетонное основание возвышалось над уровнем почвы не более чем на 0,1-0,15 м. Если используются песчано-цементные блоки, их следует вкопать по углам. На них в будущем будет установлен весь каркас;
  • монтаж рубероида. Материал укладывается поверх основания в 3-4 слоя в качестве изолятора от влаги;
  • строительство надземной части (каркаса из дерева), его отделка. В качестве обшивочного материала для каркаса может использоваться деревянная доска или вагонка. Настил для пола делается из толстых досок. Минимальная толщина для напольного покрытия составляет 4 см. Рекомендуется использовать породы дерева, обладающие повышенными прочностными характеристиками. К таким породам относится лиственница, бук, дуб и т.п.

Туалет «Скворечник», фото 3: обшивка внешних стен конструкции

Заключительные работы по созданию «Скворечника»

К заключительным работам относятся следующие этапы:

  • формирование отверстия в полу. Форма прорези в этом случае может быть произвольной (круглой, ромбовидной, овальной, в виде сердечка), главное, чтобы диаметр его составлял не менее 30 см;
  • монтаж дверной конструкции. Для удобства в полотне двери можно выполнить небольшую прорезь в виде окошка, чтобы солнечный свет мог проникать внутрь каркаса. Это оконце можно оставить свободным или остеклить;
  • обустройство кровли. Крыша «Скворечника» может укрываться различными видами материалов. Лучше всего для этих целей подходит асбестоцементный лист, рубероид, профильный лист, изготовленный из стали;
  • нанесение финишного слоя. Поверхность изделия следует обработать лакирующим составом или краской. Рекомендуется использовать масляный краситель.

Туалет «Скворечник», фото 4: монтаж вентиляционной трубы и обустройство кровли

При обустройстве туалетов не стоит забывать об организации вентиляции. Достаточно будет даже простейшего варианта. Эта система предназначена для вывода воздуха из ямы с отходами наружу. В качестве материала для изготовления вентиляции может быть использована труба. Минимальный диаметр изделия – 10 см.

Для установки трубы в подиумной части туалета, а также в его крыше выполняются прорези соответствующего диаметра. Труба должна возвышаться над крышей минимум на 0,2 м.

Туалет «Скворечник», фото 5: дачный туалет, построенный своими руками

Материалы и инструменты

Выбор материалов для строительства туалета на дачном участке во многом определяется выбором типа утилизатора. Например, при установке выгребной ямы, вам понадобятся кирпич, цемент, бетонные кольца или пластиковые резервуары – в зависимости от того, что вы выбрали. Для строительства каркаса домика понадобятся:

  • брус с сечением 100х100 или 100х50 мм длиной 3 м для рамы и вертикальных стоек домика,
  • брус 50х50 мм для «подиума» или ступени, на которой будет установлено сидение внутри,
  • ДСП, доски, вагонка или другой материал для внутренней и наружной обшивки,
  • Рубероид и шифер или профнастил для крыши.

На фото готовый деревянный туалет на участке

Не следует также забывать о том, что для стационарной конструкции необходим фундамент – ленточный (потребуется цемент для раствора) или столбчатый (цемент или кирпич), а также гидроизоляция (рубероид или другой аналогичный материал), предотвращающая соприкосновение конструкции и каркаса для того, чтобы минимизировать возникновение гниения.

Для вентиляции потребуется пластиковая труба диаметром 100 мм.

Для комфорта использования хорошо также установить в дачном туалете освещение – подвести электропроводку и смонтировать светильник или, как минимум, снабдить сооружение аккумуляторным фонарем.

Выбор места расположения

Как правило, строительство дачного туалета планируется на улице, где самостоятельно возвести подобный тип конструкции несложно, но обязательно нужно учитывать целый ряд нюансов, позволяющих правильно выбрать место для установки такого сооружения.

  • Неудачным является решение выделить под установку туалета место в центральной части придомовой территории, непосредственно на линии разграничения с соседским участком. В этом случае дискомфорт от загородного отдыха или постоянного проживания будет обеспечен не только владельцам дачи, но и соседям.
  • Оптимальным вариантом для строительства станет угол дачного участка, с расстоянием не менее одного метра от задней и боковой разграничительной линии.

Выбор места для расположения дачного туалета обязательно должен базироваться не только на удобстве эксплуатации такой постройки, но и учитывать установленные санитарно-гигиенические требования, предъявляемые к подобным строениям. Санитарные нормы регулируются СанПиН № 42-128-4690-88.

В соответствии с действующими на данный момент правилами планировки и застройки территорий садово-дачных объединений, а также населенных пунктов, расстояние от выгребной туалетной ямы до домовладения и жилых сооружений должно составлять минимум 10-12 м, а до стационарного источника водозабора, включая питьевые колодцы — не менее 25 м.

Чертежи дачного туалета типа шалаш: типовые схемы и обзор строительных нюансов

Туалет на дачном участке

Исключение может быть сделано для районов и населенных пунктов с уже сложившейся застройкой, где отсутствует возможность соблюдать установленные нормы для обустройства уличных туалетов. В этом случае расстояние до постройки устанавливается комиссионным способом.

Оптимальное расположение кабинки составляет метр от забора, порядка 12-13 м от подвального помещения или погреба, примерно 4 м от плодовых насаждений и полтора метра от кустарников. Если выполняется герметичный септик с необходимостью периодического откачивания сточных вод, то обеспечивается беспрепятственный подъезд ассенизаторской машины.

Как установить деревянный туалет на место

В этой главе мы расскажем о том, как построить туалет, чертеж которого приводится ниже. Представляем полную инструкцию для его постройки:

Чертежи дачного туалета типа шалаш: типовые схемы и обзор строительных нюансов

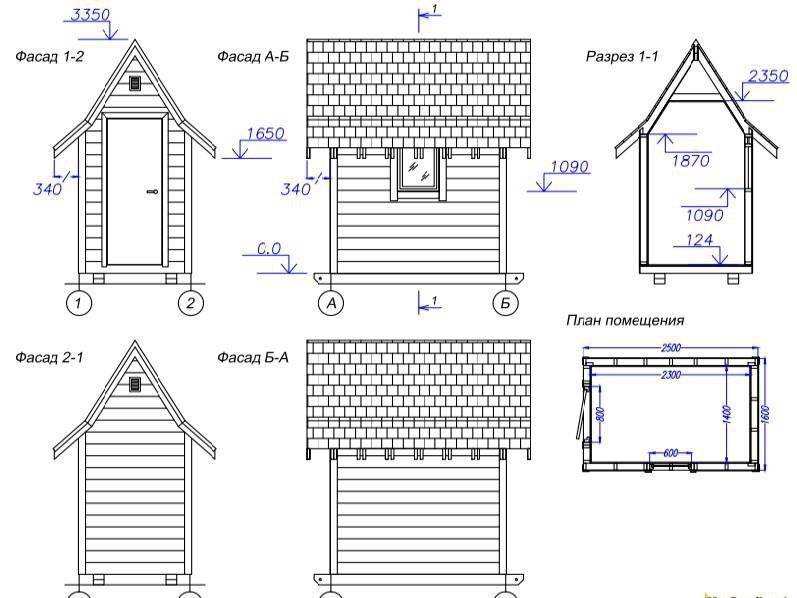

Сборочный чертеж

Чертежи дачного туалета типа шалаш: типовые схемы и обзор строительных нюансов

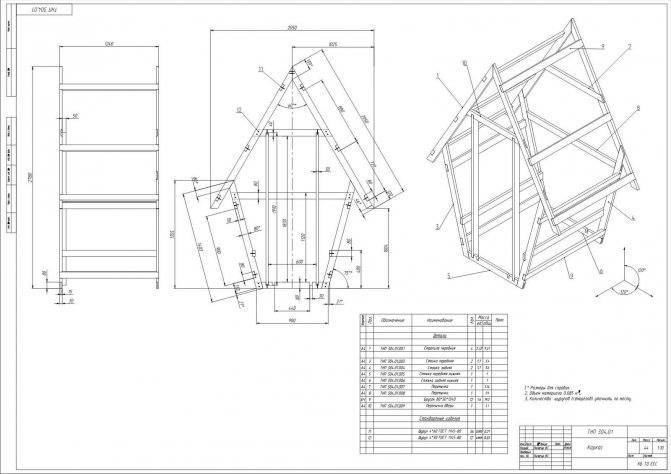

Чертеж каркаса

Чертежи дачного туалета типа шалаш: типовые схемы и обзор строительных нюансов
Чертежи деталей каркаса

  1. Установите фундамент. С этой целью не требуется заливать бетонное основание, достаточно вкопать по периметру постройки бетонные стеновые блоки или столбы.

Чертежи дачного туалета типа шалаш: типовые схемы и обзор строительных нюансов

  1. Из деревянного бруса 50х50 мм или 80х80 мм сколотите каркас. В этом же качестве можно использовать профильные металлические трубы. Каркас обязательно должен иметь четыре вертикальные опоры.
  2. В качестве обвязки крыши устанавливаются продольные элементы, выступающие не менее чем на 30 см за периметр домика.

Чертежи дачного туалета типа шалаш: типовые схемы и обзор строительных нюансов

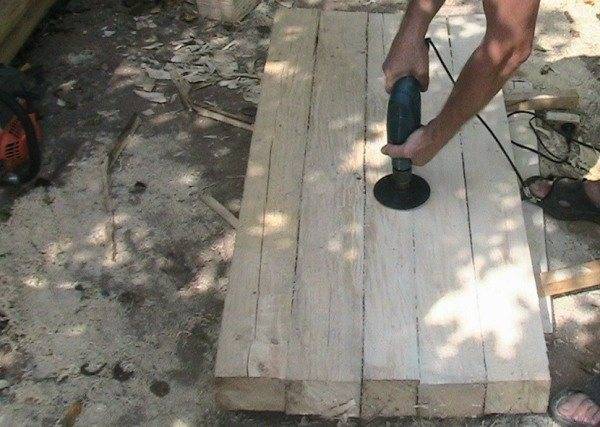

Шлифуем пол

Чертежи дачного туалета типа шалаш: типовые схемы и обзор строительных нюансов

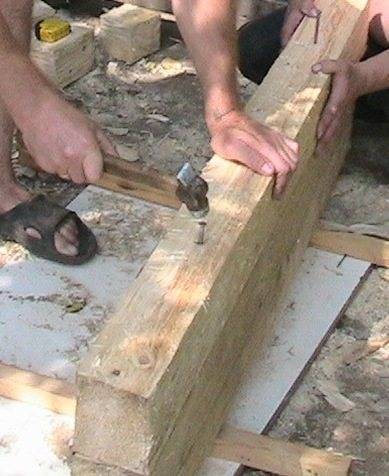

Вырезаем и сбиваем брусья

Чертежи дачного туалета типа шалаш: типовые схемы и обзор строительных нюансов
Крепление шва шпилькой Советуем Уклон канализационной трубы: особенности и СНиПы. Расчет и измерение уклона

Чертежи дачного туалета типа шалаш: типовые схемы и обзор строительных нюансов
Крепление пола скобой

Чертежи дачного туалета типа шалаш: типовые схемы и обзор строительных нюансов
Прибиваем блок-хаус

Чертежи дачного туалета типа шалаш: типовые схемы и обзор строительных нюансов
Крепление дверной коробки шпилькой

  1. Для обвязки основания крепите враспор четыре планки на уровне стульчака. При этом обязательно учитывайте свой рост для удобства пользования туалетом. Обычно высота стульчака устанавливается не более 40 см от чистового пола.
  2. Далее установите укосины по диагонали задней и боковых стен.

Чертежи дачного туалета типа шалаш: типовые схемы и обзор строительных нюансов
Диагональные распорки

  1. Для установки двери добавьте две вертикальные опоры высотой не более 190 см, связанные вверху перемычкой.
  2. Обшейте каркас деревянными досками, профнастилом, шифером и т.д.
  3. Сделайте дверцу на задней стенке для удобства опорожнения емкости с отходами. Можно сделать вырез по всей ширине стенки на высоту стульчака, закрепив его при помощи петель.
  4. Накрывая крышу, герметизируйте ее рубероидом или другим влагоизолятором в случае применения деревянных досок. Все же лучше использовать шифер или лист металлопрофиля.

Чертежи дачного туалета типа шалаш: типовые схемы и обзор строительных нюансов
Набиваем обрешетку

Чертежи дачного туалета типа шалаш: типовые схемы и обзор строительных нюансов

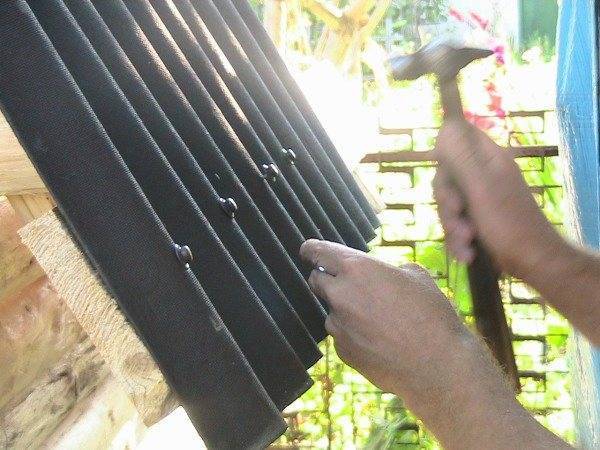

Фиксируем ондулин

  1. При необходимости установите вентиляционную трубу, прорезав отверстие в стульчаке и крыше. Обязательно герметизируйте все щели.
  2. Навесьте дверь. Не забудьте оснастить ее шпингалетом или крючком. В двери проделайте окошко для естественного освещения.

Чертежи дачного туалета типа шалаш: типовые схемы и обзор строительных нюансов

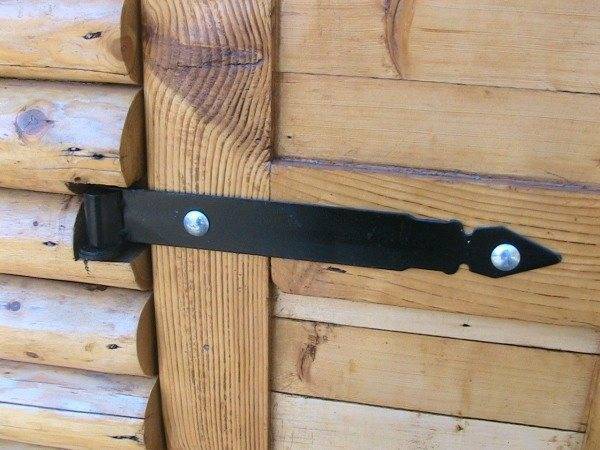

Завес

Чертежи дачного туалета типа шалаш: типовые схемы и обзор строительных нюансов
Окошко

Чертежи дачного туалета типа шалаш: типовые схемы и обзор строительных нюансов
Уборная готова

Чертежи дачного туалета типа шалаш: типовые схемы и обзор строительных нюансов
Ручка и засов

Чертежи дачного туалета типа шалаш: типовые схемы и обзор строительных нюансов
Уборная вид сбоку

Чертежи дачного туалета типа шалаш: типовые схемы и обзор строительных нюансов
Уборная вид сзади

Не забудьте покрасить туалет для защиты от атмосферных осадков. Если вы устанавливаете металлический каркас, то его покрывают защитным слоем перед тем, как обшить.

Проект дачного туалета и душа под одной крышей

Туалет – хорошо, а туалет с душем еще лучше. Обе эти постройки создают комфорт, необходимый в условиях дачи. Объединив эти конструкции можно немного сэкономить на материале. Рассмотрим проект дачного туалета с душем и его исполнение.

Туалет с душем имеет общую стену: это поможет сэкономить на стройматериалах

На предложенной схеме видно, что туалет и душ имеют общую стену. В этом и состоит экономия стройматериалов. Данный проект рассчитан на установку биотуалета. Если используется выгребная яма, схему немного изменяют.

Для строительства такого сооружения сначала роют котлован и укрепляют его стены, и только потом приступают к постройке самого здания

Подготовка основания под постройку

Первым делом под постройку вырывают котлован квадратного сечения со стороной 4 метра и 0,3 см в глубину и засыпают гравием где-то на 0,2 м.

После тщательной утрамбовки основания сбивают опалубку из деревянных щитов под фундамент шириной 0,3 м и высотой 0,5 м.

Чтобы сделать фундамент более прочным необходимо его армировать

Готовят песчано-цементный раствор и заливают в опалубку. В качестве наполнителя используют щебень. Когда бетон схватится, убирают доски и замазывают места дефектов раствором.

После снятия опалубки дефектные места заделывают раствором

На следующем этапе производят монтаж канализационных труб. Затем основание под пол засыпают песком и тщательно утрамбовывают.

Для канализации берут трубы диаметром 50 мм

Чтобы помещение было достаточно теплым, поверх песка укладывают пенопласт. Армируют основание и заливают раствором.

Пенопласт делает помещение более теплым, что позволит его использовать даже в прохладную погоду

Возведение стен и крыши конструкции

Поверх фундамента по периметру закрепляют брус. Для этого используют длинные штыри диаметром 1 см, можно арматуру.

Под брус для гидроизоляции прокладывают рубероид

Затем строят каркас для стен и обрешетку крыши из обрезной доски (0,5×1 м).

В процессе возведения стен нужно пользоваться уровнем

Производят обшивку крыши обрезной доской. На торцевые части обрешетки крепят лобовые доски.

Для прочности обрешетки используют металлические уголки

После чего приступают к укладке кровли.

Для кровли можно использовать мягкую битумную черепицу, шифер или другое покрытие

После окончания работ на крыше, монтируют ветрозащиту и обрешетку стен.

Обрешетка сооружения необходима для обеспечения вентзазора

Снаружи строение обшивают обрезной доской (0,22×1 м). Из нее же делают двери (2,1×0,9 см). Вставляют окна и нашивают наличники.

Обрешетка будет обшиваться обрезной доской. Деревянные элементы необходимо обрабатывать антисептиком

Под слив канализации вкапывают большую емкость и подключают трубу.

Емкость для канализации должна немного выступать над уровнем земли. Это не допустит попадания в нее дождевой воды

Внутренняя отделка помещений

После наружных работ приступают к внутренней отделке помещений. Производят утепление стен и потолка, закрепляют полиэтилен. Его используют в качестве пароизоляции.

В качестве пароизоляции можно использовать полиэтилен. Крепят его при помощи строительного степлера

Затем на поверхности набивают обрешетку и обшивают гипсокартоном. Делают перегородки и также обшивают.

После чего оштукатуривают все поверхности и обрабатывают гидроизоляцией для влажных помещений. Все стены обшивают вагонкой. В предбаннике сооружают скамейку с ящиком внутри.

Под сиденьем скамейки оборудуют удобный ящик

В душевой укладывают плитку. Устанавливают биотуалет. Для освещения помещений подводят электричество. Устанавливают электрооборудование, подводят воду.

Так как душевая – помещение с высокой влажностью, на стену также как и на пол кладут плитку

Установка бойлера и насоса позволяет пользоваться душем даже в прохладную погоду

В итоге получилась вот такая постройка.

Снаружи здание оборудуется удобными ступеньками

И в заключении, при строительстве туалета нужно учитывать его размещение. Конструкции с выгребной ямой не должны располагаться ближе 25 м к источнику воды. Для местностей с близко залегающими грунтовыми водами, использование выгребной ямы запрещено во избежание загрязнения. Если почвенные воды находятся выше отметки 2 м, нужно сооружать пудр-клозет.

Проектирование кирпичного туалета с чертежами

Фундаментом для кирпичного туалета может служить железобетонный бордюр, углубленный в грунт, или бетонные блоки, расположенные по углам конструкции.

Стандартная небольшая кабина с площадью стен в пределах 8 квадратов потребует около 300 кирпичей для возведения. Расчет примерный и очень утрированный, но для общего понимания процесса этой информации достаточно.

Для такого объема кладки нужно запроектировать около 60 кг цемента для приготовления раствора. Размеры кирпичного дачного туалета можно взять с чертежа туалета-скворечника.

Если деревянные стены изготавливают по отдельности, то дачный сортир из кирпича выкладывается порядово по всему периметру.

Цементный раствор требует времени для набора прочности. Если выложить за раз все ряды кладки, на нижние будет приходится большая нагрузка, под действием которой не схватившийся раствор просто выдавится наружу из всех швов.

Чтобы этого не произошло, кладку осуществляют в несколько этапов. Оптимально – по 4-5 рядов в день. Строительство затянется, но результат будет гораздо лучше.

Кровля может быть односкатной, как в случае деревянного дачного скворечника-уборной, так и двускатной. В зависимости от этого меняется схема расположения стропильной сетки. Кроют туалет все тем же шифером, профнастилом или другими материалами покрытия.

Проектирование кирпичного туалета с чертежами

Фундаментом для кирпичного туалета может служить железобетонный бордюр, углубленный в грунт, или бетонные блоки, расположенные по углам конструкции.

Стандартная небольшая кабина с площадью стен в пределах 8 квадратов потребует около 300 кирпичей для возведения. Расчет примерный и очень утрированный, но для общего понимания процесса этой информации достаточно.

Последовательность действий при укладке тычкового и ложкового рядов кирпичной кладки. Стены туалета должны быть прочными, ведь постройкой будут пользоваться не один год

Для такого объема кладки нужно запроектировать около 60 кг цемента для приготовления раствора. Размеры кирпичного дачного туалета можно взять с чертежа туалета-скворечника.

Если деревянные стены изготавливают по отдельности, то дачный сортир из кирпича выкладывается порядово по всему периметру.

Цементный раствор требует времени для набора прочности. Если выложить за раз все ряды кладки, на нижние будет приходится большая нагрузка, под действием которой не схватившийся раствор просто выдавится наружу из всех швов.

Чтобы этого не произошло, кладку осуществляют в несколько этапов. Оптимально – по 4-5 рядов в день. Строительство затянется, но результат будет гораздо лучше.

Проемы нужно отобразить на чертеже заранее, чтобы в процессе кладки не отвлекаться на лишние расчеты и подгонку

Кровля может быть односкатной, как в случае деревянного дачного скворечника-уборной, так и двускатной. В зависимости от этого меняется схема расположения стропильной сетки. Кроют туалет все тем же шифером, профнастилом или другими материалами покрытия.

Кроме перечисленных видов клозетов, на нашем сайте есть статья о том, как спроектировать и построить туалет с душем. Это особенно актуально, если территория дачного участка не слишком большая.

Требования к строительному плану

Правильное размещение уличного туалета должно соответствовать установленным нормам СНиП 30-02-97 с изменениями 2018 года, СП 53.13330.2011 и СанПиН. Разрабатывать схему размещения будущего сооружения на участке необходимо не только с учетом расположения дома, но и следующих объектов:

  • хозяйственных построек;
  • колодцев;
  • трубопроводов;
  • заборов;
  • дороги;
  • зданий и сооружений на соседском участке.

Накопитель необходимо расположить на расстоянии не менее чем 3 м от уровня залегания грунтовых стоков.

Правильное расположение сооружения должно обеспечивать свободный доступ ассенизаторов к устройству слива. Это позволит подъехать на специализированной технике к системе, чтобы откачать все нечистоты с помощью дренажного насоса. Расстояние от туалета до общего колодца должно составлять 50 м, а до дороги – 5 м.

Уборная на соседской даче

Комбинированный душ-туалет

Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.

Вариант комбинированного туалета для дачи душем

Второй проект туалета и душа под одной крышей.

Внешний вид и чертеж туалета и душа для дачи в одном строении

Как вы догадались, строение просто увеличивают в два раза в ширину. Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.

Так как же установить кабину без основы?

Все очень просто. Для этого берутся бетонные столбики для шпалер, а них сверху устанавливается будка. Также можно ставить кабинку на уже готовые железобетонные монолиты или кирпичи. Но первый вариант (столбики) будет лучше. В южных районах столбики для шпалер часто используют для виноградных садов, а там, где климат не такой мягкий, их применяют для вьющихся растений.

Шпалерные столбы выпускают длиной от 1,2 до 6 метров, с габаритами от 10Х12 до 20Х30 сантиметров. Они имеют сечение в виде трапеции. На большей стороне есть такелажные проушины из катанки размерами от 6 до 12 миллиметров, на меньшей — закругленные уголки. Чтобы получить штыри, на которые будет крепиться к основанию кабинка, нужно распилить болгаркой проушины в средней части и разогнуть их.

Если же для туалета заранее предусмотрена выгребная яма, то можно не беспокоиться за сохранность задней балки кабины, которая служит опорой. В этом случае негативная химическая среда для дерева не страшна.

Если ваш дачный участок расположен в местности, где частые ветра, то кабинку все таки нужно укрепить. Для этого хорошо подойдут профтрубы (40х40х2) или опорные стойки из бруса (80Х80). При этом металлическую основу нужно забетонировать где-то на полметра ниже гумусной прослойки, а деревянную сначала обработать горячим битумом, потом шероховатым рубероидом с обсыпкой, и затем вкопать на глубину 30 сантиметров.

Преимущества и недостатки деревянных конструкций

Положительные стороны возведения построек заключаются в следующем:

  • практичный и относительно недорогой вариант декоративного оформления дачного участка;
  • простота обработки строительных материалов: древесина хорошо пилится и надёжно сцепляется обычными гвоздями;
  • экономия денежных средств: установка деревянного туалета обойдётся в разы дешевле, чем подведение к дому канализации и обустройство клозета внутри здания;
  • при правильной обработке и использовании антисептиков деревянные постройки простоят длительное время, не требуя особого ухода;
  • универсальность: когда сооружение придёт в негодность, отдельные элементы могут пойти на растопку бани.

Хозблоки

На дачах принято совмещать туалет, душ, сарай; возможно – летнюю кухню и убежище от непогоды (если дома еще нет или дача товарная, где квадраты земли денег дают) в один блок. По крайней мере с точки зрения биохимии стоков это оправдано: на даче доля серых вод (стоков из душа и с кухни) относительно фекальных гораздо меньше, чем в жилом доме, а объем стока невелик, так что думать о раздельной их очистке особого смысла нет. Выгоднее обрабатывать выгребную яму (хозблок допускает только такой вариант утилизации стоков) универсальными средствами. Поэтому поглядим, как бы поспособнее сделать хозблок с душем и туалетом для дачи.

План хозблока “Чебурашка”

На рис. сверху – стихийно-народно придуманный еще при Хрущеве вариант, впоследствии прозванный «Чебурашкой». Комплекты деталей для его сборки по тем же наименованием продаются и поныне. Особенность – предельная простота, дешевизна и достаточная функциональность при минимуме занимаемой площади. Опорные столбы (брус 100х100 или профтруба 40х40х2) вкапываются или бетонируются прямо в грунт. Обшивали когда-то шифером; сейчас – профлистом.

Планировка хозблоков с бытовкой

План углового хозблока

На след. рис. – 2 плана хозблоков посложнее. Их большее помещение может быть использовано не только как склад/сарай, но и как бытовка «от непогоды» с кухней; наличие окна, площадь его и размеры позволяют поставить топчан и стол с камельком, а деревянная обшивка достаточно утепляет. Окупается это большей занимаемой площадью и тем, что вход в туалет с душем – только с улицы, под раздевалку места уже нет.

Наконец, на рис. справа – хозблок для постройки в углу участка, с открытым летним умывальником. Особенность – компактность и совсем крошечные размеры: строение кирпичное, но, если при тех же размерах помещений его выполнить из дерева, размеры в плане сокращаются до 2х2 м.

Нормативные требования по размещению туалетов в частном домовладении

Вы должны знать, что:

  • Если проект туалета предусматривает выгребную яму объемом более 1 м3, то его строительство должно быть согласовано с местными органами по охране грунтовых вод.
  • СанПиН 42-128-4690-88 дает четкие указания на предмет размещения туалета в пределах вашего участка:
  • расстояние от выгреба до колодца 20-50 м (зависит от вида почвы);
  • расстояние от выгреба до дома не менее 15 м, но по согласованию с соседями может быть уменьшено до 5-8 м;
  • от туалета до дороги не менее 1,5 м.
  • Если от максимального уровня грунтовых вод до дна выгребной ямы меньше 1 метра, то единственный доступный вам вариант – «сухой» туалет, или как его еще называют, пудр-клозет. Подробности в статье «Как функционирует торфяной туалет на даче».
  • Глубина ямы не должна превышать 3 м. Для обеспечения нормальной вентиляции от верха ямы до уровня нечистот должно быть не меньше 0,35 м.

Изготовление

Когда под туалет выбран участок, вы определились с типом системы утилизации отходов, а также придумали, какой будет надземная конструкция туалета – можно приступать к процессу. Далее мы расскажем и покажем на фото и видео, как поэтапно построить туалет с выгребной ямой на даче своими руками, используя чертежи с размерами.

В целом процесс можно разделить на такие шаги:

  1. Выкапываем выгреб.
  2. Закладываем фундамент.
  3. Сооружаем домик.

Для работы будем использовать следующий чертеж (параметры вы можете менять под свои потребности):

Чертеж.

Выгребная яма

Для работы могут потребоваться следующие инструменты:

  • лопаты;
  • уровень и рулетка;
  • ручной бур;
  • молоток;
  • шуруповерт;
  • шлифмашинка;
  • лом/бур;
  • лобзик.

Из материалов будем использовать:

  • песок;
  • цемент;
  • щебень;
  • арматура и металлическая сетка;
  • плотная полиэтиленовая пленка.

Инструкция по обустройству ямы:

  1. Определите форму выгреба в соответствии с проектом туалета. Обычно это круглая или квадратная форма, может быть прямоугольной.
  2. При использовании накопительного резервуара правильно определите его расположение – входное отверстие должно располагаться на месте стульчака, второе – выходит за пределы постройки. В таком случае выгреб роется по форме емкости, прибавляя по 30 см с каждой стороны.
  3. На дно выгреба помещается толстый дренажный слой из крупных камней, кирпича.
  4. Укрепляем стенки выгреба. С этой целью фиксируем к ним сетку-рабицу и армирующую решетку. Для закрепления можно воспользоваться металлическими штырями.
  5. Стенки бетонируем слоем 5-10 см и дожидаемся полного высыхания. После оштукатуриваем.
  6. Сверху устанавливаем плиту перекрытия – она же будет служить фундаментом.
  7. Сверху на яму укладываем деревянные брусья, предварительно пропитанные защитным раствором. Можно вместо них использовать бетонные столбы. Эти конструкции нужно углубить по уровень земли.
  8. Поверхность застилается полиэтиленом, под люк и сидение оставляются отверстия и обрабатываются опалубкой.
  9. Сверху на пленку укладываем решетчатый каркас, заливаем все бетоном и дожидаемся высыхания. Готово, остается построить домик.

Устройство ямы.

Также читайте: выгребная яма без откачки.

Если планируется построить простой, дешевый туалет для редкого использования, яму можно обустроить покрышками. Пошаговый алгоритм действий простой:

  1. Выройте углубление по форме покрышек, прибавив 20 см в диаметре.
  2. Дно засыпьте щебнем, слоем 20 см.
  3. По центру выложите покрышки одна на другую, верхняя должна равняться с почвой.
  4. Пространство по бокам засыпьте песком и гравием, тщательно уплотняя слои.
  5. Сооружаем фундамент. По периметру вырываем углубление на 0,5 м. Заполняем его песком и щебнем по 10 см.
  6. Перекрываем полиэтиленовой пленкой.
  7. Создаем каркас. Для этого используем кирпичи, заливая цементом, либо арматуру с цементом.
  8. После высыхания бетона его нужно оштукатурить, покрыть рубероидом и поставить домик.

Яма из покрышек.

Если выгреб обустраивается при помощи бочки, алгоритм действий идентичный.

Выгреб из бочки.

Домик

Теперь приступаем к довольно творческой части – сооружению домика. Расскажем и покажем пошагово на фото с чертежами процесс изготовления дачного туалета своими руками.

Совет: постарайтесь делать конструкцию максимально легкой, чтобы грунт по максимально долго не проседал.

Конструкция домика может быть самой разной – «теремок», «шалаш», «мельница», «домик».

Виды туалетных домиков.

На фото ниже изображен черте простой конструкции теремка.

Чертеж домика туалета.

Для сооружения «шалаша» используйте следующий чертеж:

Чертеж конструкции типа шалаш.

Для простой кабинки («скворечник») воспользуйтесь этим чертежом:

Прямоугольная туалетная кабинка.

Изготовление максимально простое. По схеме необходимо сделать каркас из брусьев, оббить его досками. Далее уложить кровельный материал, поставить окна и двери. В завершение необходимо сделать внутреннюю отделку, оклеив стены обоями или покрасив краской.

Совет: сам стульчак необходимо приобрести из пластика с прямым отверстием. Устанавливать обычные керамические городские модели нельзя по причине их большого веса, а также внутреннего уклона для смыва.

Деревянный туалет внутри.

Таким образом, вы узнали, как построить уличный туалет на даче своими руками, используя для этого чертежи с размерами, фото и видео. Как видите, этот процесс несложный, но к обустройству стоит подойти ответственно, ведь постройка на долгое время определит комфорт пребывания на загородном участке.

https://youtube.com/watch?v=vtXmV4qLFa8

Видео: дачный туалет своими руками.

Выбор материала для постройки

Чертёж по сборке самой простой конструкции «Скворечник»

Наземную часть выполняют из:

  • дерева
  • металла
  • кирпича
  • бетона
  • ДВП
  • шифера

Оптимальным считается решение строить из древесины. Материал стоит дёшево, конструкция возводится быстро, для этого не нужны серьёзные строительные навыки.

Строение из вагонки либо досок мобильно: его можно переносить со старого места на новую выгребную яму. К недостаткам относят легковоспламеняемость дерева, подверженность воздействию влаги и плесени.

Металлические домики встречаются реже: для их возведения нужно иметь опыт сварки металлопрофиля. Однако готовая постройка надёжная, быстро изготавливается. Единственный минус – сильно нагревается на солнце.

Кирпичные туалеты – монументальные, перенести их не удастся. Конструкция из кирпича тяжёлая, поэтому над выгребной ямой делают фундамент ленточного типа.

Применяем навоз как удобрение: конский, кроличий, куриный, коровий, свиной, жидкий и сухой, а также готовые смеси (Фото & Видео) +Отзывы

Регламент размещения дачного туалета

В соответствии с пунктом 6.8 СНиП 30-02-97* расстояние от жилого дома до туалета на участке должно составлять 12 м и более. Согласно нормам расстояние от бани, сауны или душа – не менее 8 м. Такое же расстояние должно отделять выгребную яму от колодца на садовом участке ИЖС или в СНТ.

Объект можно возводить от забора, предусмотренного для отделения соседнего участка, на расстоянии не меньше чем 1 м. При этом само ограждение должно быть нормативной высоты и установлено по закону РФ и всем правилам для частного дома.

Требуемые дистанции следует соблюдать между строениями, возведенными на соседних участках. При неправильном размещении выгребной ямы можно ожидать следующих неприятных последствий:

  1. Отвратительные запахи, вредные для здоровья человека.
  2. Развитие опасных бактерий, заражающих почву.
  3. Необходимость частой откачки сточных вод.
  4. Ухудшение состояния питьевой воды.

Дистанции между постройками

В сооружении должен быть обязательно предусмотрен вентиляционный выход. Он должен иметь диаметр более 10 см. От поверхности земли выход следует располагать на расстоянии не менее 70 см

Важно правильно проложить канализационный трубопровод. Конструкция в процессе эксплуатации потребует обязательного ремонта и обслуживания. Возведение конструкции с выгребной ямой на даче из дерева или кирпича не займет много времени

Выполнить всю работу можно с легкостью, но основной момент состоит в том, чтобы не нарушить правил размещения сооружения. Нелишним будет предупредить соседа о строительстве нового объекта на участке, что даст возможность избежать в дальнейшем непредвиденных конфликтов

Возведение конструкции с выгребной ямой на даче из дерева или кирпича не займет много времени. Выполнить всю работу можно с легкостью, но основной момент состоит в том, чтобы не нарушить правил размещения сооружения. Нелишним будет предупредить соседа о строительстве нового объекта на участке, что даст возможность избежать в дальнейшем непредвиденных конфликтов.

Что еще следует учесть

Размещение ямы должно быть оптимальным, что позволит минимизировать риск возникновения аварийных ситуаций, связанных с заражением почвы и распространением неприятного запаха

Перед началом строительства важно критически оценить ситуацию

Нормативные дистанции согласно СНиП

Соблюдать санитарные нормативы следует беспрекословно, иначе неправильная установка объекта ведет к наложению штрафов в размере 3–5 тысяч рублей. Строительство отдельного дачного туалета позволит в значительной степени сэкономить время и деньги.

Оцените статью
