Бурение скважины желонкой: полный обзор технологии бурения ударно-канатным методом

Элементы и устройство конструкции

Основными элементами предварительной конструкции скважины при бурении ударно-канатным способом являются:

  • глубина залегания скважины;
  • ее расчетный диаметр;
  • обсадные трубы (необходимо указать длину и количество колонн);
  • необходимые для работы специализированные устройства;

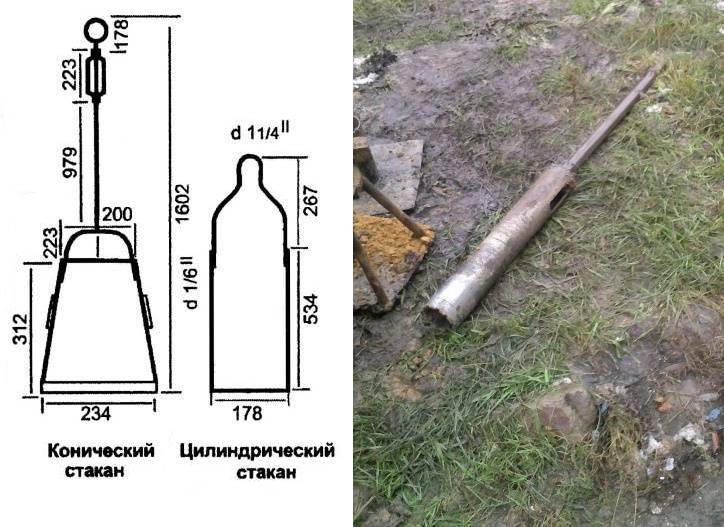

  • фильтр, колонна, расположенная над ним, отстойник, стакан, изготовленный из цемента.

Бурение скважины желонкой: полный обзор технологии бурения ударно-канатным методом

Существуют некоторые условия, выполнение которых гарантирует создание правильной конструкции скважины ударно-канатным методом бурения.

И вот какие именно:

  • размер выхода обсадной колонны из труб не должен превышать 30 м;
  • углубление прикрепленных башмаков обсадных труб в водоупорную породу производится на 2 м ниже водоупорной кровли;
  • применяемый диаметр долота нужно изменять через одного;
  • во избежание расшатывания обсадных труб, их загоняют в грунт насколько можно плотнее;
  • обсадная колонна, которую соединяют с последующим участком обсадной трубы, должна входить в нее не больше чем на 5 м при глубине скважины до 50 м и не более чем на 7м при ее глубине более 50м.

Обсадные колонны применяют с целью закрепления стен скважин, пробуренных в неустойчивых породах. Их используют также для изолирования водоносных горизонтов, не подлежащих дальнейшему использованию. Опробование отдельных участков происходит также с использованием обсадных труб.

Рассмотрим основные диаметры используемых при бурении обсадных труб. Минимальный наружный диаметр имеет 219 труба. Ее внутренний диаметр составляет 205 мм. Следующие диаметры труб – 273 и 325 мм. Стенки этих труб имеют толщину 9мм. Трубы с толщиной стенки 10мм имеют большие наружные диаметры – 377 и 426 мм.

В процессе производства работ по бурению в не совсем устойчивых, рыхлых породах обсадные колонны опережают снаряд бурового инструмента. В этом случае рекомендуется использовать обсадные трубы с соединением без муфтового захвата, другими словами, труба в трубу.

Такая конструкция достойна внимания из нескольких соображений. В первую очередь, гораздо легче становится обсаживание скважин, как и их выемка при консервации или полной ликвидации.

Кроме того, для такой конструкции допустимы трубы горячей прокатки, стоимость которых намного меньше стоимости обычных труб.

Для скважин глубиной до 100м применяется для обсаживания набор асбоцементных труб диаметром до 300 мм с соединениями резьбовыми и без резьбы.

Конструкция желонки

Желонка — отрезок трубы длинной до 4-х метров. В нижней части его устанавливают башмак с клапаном. В больших по размерам снарядах ставят плоские клапана, вырезанные из стального листа с уплотнителем из резины, полоски кожи, иногда и без уплотнения. В тех, что размером и диаметром поменьше, используют шариковые клапана. Эти приспособления называются еще механическими желонками — работа происходит за счет силы тяжести.

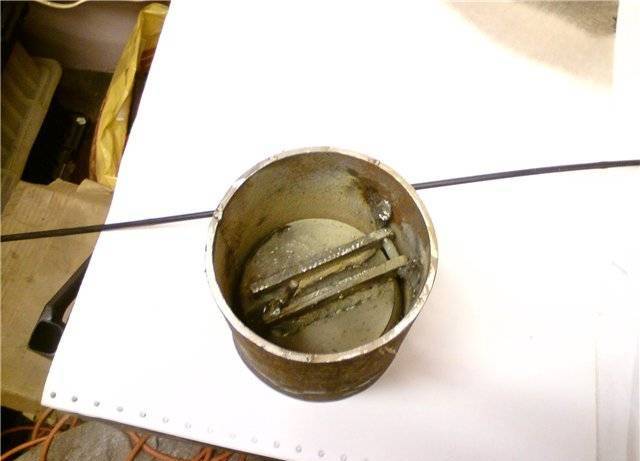

Это самодельная желонка с плоским клапаном — один из вариантов его устройства

Через окно в верхней части корпуса вынимают породы, которые туда набиваются во время бурения скважины или ее очистки. При бурении вязких пород — глины или суглинка приходится делать окно длинным и узким — почти во всю длину: через небольшое отверстие выбывать такой груз очень сложно.

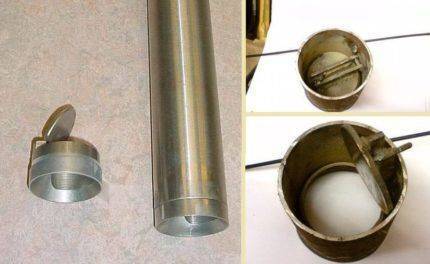

Конструкции плоских клапанов для самодельных желонок

Шариковый клапан сделать проще. Диаметр шарика должен быть равен примерно половине диаметра трубы (можно чуть больше). В нижней части устанавливается шайба, внутренний диаметр которой меньше диаметра имеющегося шарика. На некоторой высоте внутри желонки (три-четыре радиуса шарика) приваривают ограничитель — он не дает подниматься ему слишком высоко. Если этого не сделать, большая часть попавшего внутрь грунта может высыпаться (выливаться). Это происходит из-за слишком большого времени, которое требуется грузу чтобы опуститься и закрыть отверстие в дне.

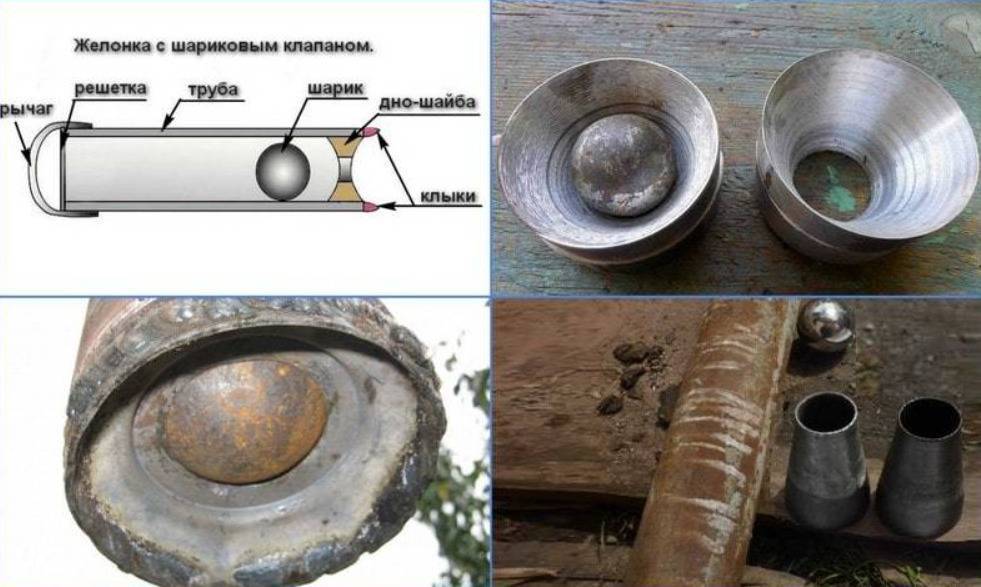

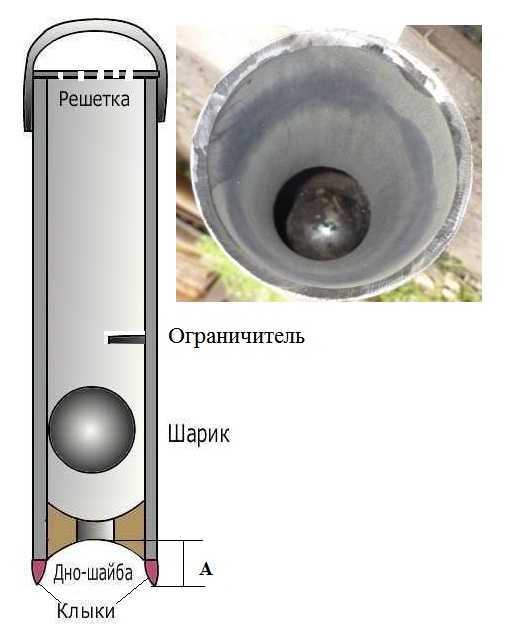

Конструкция желонки с шариковым клапаном

Внизу трубы в обоих вариантах иногда приваривают или вырезают клыки или стачивают край трубы, делая его острым. Так грунт или ил лучше разбивается. Но из-за слишком высоких клыков внутрь попадает слишком мало грунта. При использовании шарикового клапана длинна клыков должна быть такой, чтобы шарик не выступал. Та же картина- малое количество грунта, набираемого за один раз — может наблюдаться и в желонках с плоским клапаном. В этом случае уменьшают глубину башмака.

Статья по теме: Как поклеить обои без стыков (фото и видео)

К такому же результату может привести слишком маленькое внутреннее отверстие в шайбе, установленной на дне с шариковым клапаном. Выход — расточить его.

В верхней части желонки делают петлю или скобу, за которую можно будет закрепить трос или канат. За этот канат снаряд вынимают из скважины, на нем же его опускают обратно.

Возможно, вам будет интересно прочесть «Как сделать антенну для дачи своими руками».

Описание технологии

Данная технология применяется только для скважин с малым дебетом.

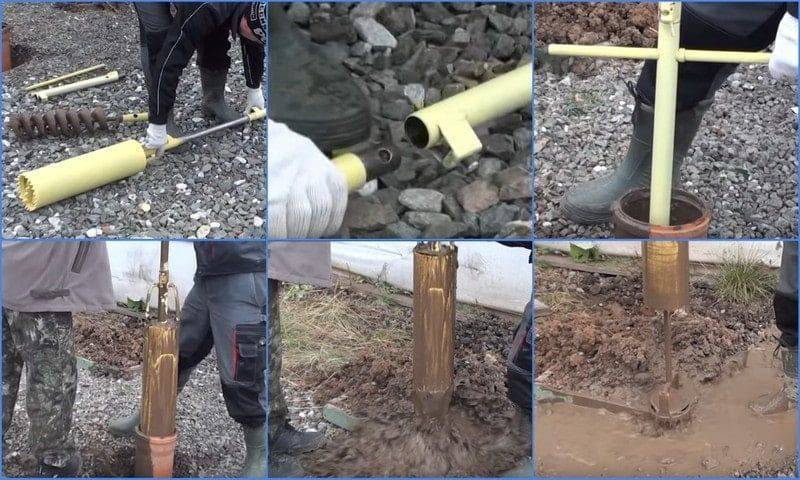

При шнековом бурении следует соблюдать правила техники безопасности

Стандартное шнековое бурение колодца под воду выполняется в грунте:

  • Мерзлом;
  • Рыхлом;
  • Мягком.

При помощи шнека-винта из забоя устраняется выбранная при буре земля. Шнек – это труба-бур, вся длина которой заделана лентой из стали. Работа шнеком выполняется буровыми механизмами, которые имеют подвижный вращатель. Шнек соединен резьбой или элементами, которые имеют специальное сечение. Ход подавания при буре шнеком от 1,9-15 м. Полые герметичные шнековые элементы имеют специальные замочные механизмы. За счёт высокосортной стали замка, имеющей высокую износостойкость, время на бурение в разы сокращается. При этом производительность, напротив, растет.

Отличительные черты метода

Способ заключается в извлечении отработанной породы водой, под давлением нагнетаемой в полость шахты. Буровой инструмент для удаления разрушенных слоев не применяется.

Технология заключается в сочетании 2 процессов:

  • образование вертикальной скважины в земле посредством поочередного разрушения почвенных пластов;
  • извлечение из скважинного ствола измельченных фрагментов грунта под действием рабочей жидкости.

Процесс замешивания раствора на бурение.

Созданию необходимого усилия, требующегося для погружения режущего инструмента в породу, способствует собственный вес оборудования, состоящего из колонны штанг для бурения и оснащения для закачки жидкости в скважину.

Для изготовления промывочного раствора в отдельном приямке в воде затворяют небольшое количество глиняной взвеси, строительным миксером размешивают ее до консистенции кефира. После этого буровая жидкость мотопомпой под напором направляется в скважинный ствол.

При гидробурении жидкая среда выполняет следующие функции:

  • удаление из тела водяной шахты фрагментов разрушенной породы;
  • охлаждение режущего инструмента;
  • шлифовка внутренней полости шурфа;
  • укрепление шахтных стенок, позволяющее снизить вероятность обрушения выработки и засыпания отвалом скважинного ствола.

Из отрезков трубы длиной 1,5 м, соединяемых резьбовыми креплениями, формируют колонну, удлиняющуюся за счет наращивания фрагментов по мере заглубления скважины.

Технология гидробурения оптимальна для пород с высокой концентрацией песка и глины. Применять эту методику для обустройства автономного источника на скалистых и болотистых грунтах нецелесообразно: массивные и вязкие слои почвы тяжело вымываются водой.

Бурение скважин желонкой

Желонку для скважины, своими руками сделанную, длиной до 2,5-3 м можно использовать для бурения. Его можно и купить, но желонка, своими руками изготовленная, гораздо выгоднее.

Размеры ее выбираются по собственному желанию. Чертежи разрабатываются также самостоятельно. Схема устройства остается та же. Только на конце трубы около дна делаются дополнительные шипы для того, чтобы во время бурения колодцев желонка, своими руками сделанная, углублялась лучше в грунт. Нужна и буровая вышка, которую можно собрать из кусков труб или бревен. Для более эффективной работы ее оснащают воротом или двигателем. Желонка для скважины за трос поднимается вверх и сверху падает вниз.

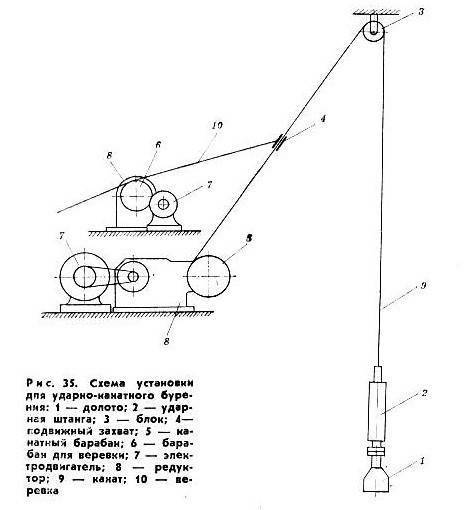

Такой принцип работы назван ударно-канатным. Желонка падает на дно, клапан приоткрывается, часть грунта попадает внутрь. Через несколько таких действий труба заполняется и вынимается из колодца. Воду сливают через окно, грунт вынимают руками или какими-либо небольшими инструментами. Так производится бурение новых колодцев. Чтобы шар не выскочил во время работы, на высоте 3-4 его диаметров в изделии сверлятся отверстия и в них вставляется шпилька. Она приваривается и выполняет роль ограничителя для шара.

Популярные статьи  Стоит ли покупать робот пылесос: особенности конструкции, преимущества и недостатки, отзывы

В процессе бурения необходимо в скважину опускать обсадные трубы длиной по 2-2,5 метра. Сначала опускается часть с фильтром для очистки воды. Затем она наставляется другими кусками, которые обычно под своим весом постепенно опускаются в пробуренное отверстие. Желонки с помощью троса и буровой вышки движутся вверх и вниз в этих обсадных трубах.

Бурение будет эффективным, если желонку в РФ использовать на податливых почвах: на песке, плывуне. Работа пойдет гораздо быстрее, если в скважину заливать воду. Она частично размочит грунт, который попадает в устройство для его выемки. Желонки — отличное приобретение для чистки и бурения скважин.

Необходимость в проведении ремонтных работ в скважине часто связана с уменьшением ее дебита, качества воды, появлением процессов пескования, которые приводят к заиливанию скважины и выходу из строя водоподъемного оборудования. Возобновить дебит скважины можно несколькими способами: гидравлическим, механическим, химическим, что требует специального оборудования, которое не всегда доступно.

Между тем провести восстановительные работы можно и с помощью простого инструмента, такого как желонка. Самодельная желонка не только позволит восстановить скважину самостоятельно, с ее помощью можно пробурить и новую скважину. Разберем, как изготавливается желонка для чистки скважины своими руками

Желонка – это отрезок металлической трубы, в нижней части которой установлен клапан. При опускании желонки на дно скважины песок или глина попадает в середину трубы и удерживается там клапаном, операцию опускания и поднимания производят несколько раз, пока желонка не заполнится грязью и отложениями. Затем ее поднимают на поверхность, извлекают из нее породу, и операцию повторяют.

Наибольшее распространение имеют два типа желонок: с плоским клапаном и с клапаном в виде шара. Желонка с шаровым клапаном считается более надежной и эффективной, виду отсутствия шарнира, а желонка с плоским клапаном более простая в изготовлении.

Полезные советы

Бурение скважины около участка беседки либо в другом месте домашнего хозяйства следует осуществлять, руководствуясь некоторыми советами:

  1. Перед проведением работ следует убедиться в наличии водоносной жилы, используя специальные методики.
  2. При установке слива следует предварительно проверить работу скважины на полную мощность.
  3. Экономичнее взять необходимый инструмент в аренду, нежели приобретать все на собственные средства.
  4. Перед использованием воды из вручную пробуренной скважины следует провести химический анализ ее состава.

Такие несложные хитрости помогут в проведении работ по бурению и в дальнейшей эксплуатации готовой скважины.

Предыдущая запись Скважина в доме: особенности бурения в загородном доме
Следующая запись Кессон для скважины: что это такое и для он чего нужен

Типы водозаборных выработок и грунтов

Перед началом буровых работ следует изучить состав грунта на участке, чтобы хотя бы примерно представить свою будущую скважину.

В зависимости от особенностей пролегания водоносного слоя различают три вида скважин:

  • абиссинский колодец;
  • фильтровая скважина;
  • артезианская скважина.

Абиссинский колодец (или скважина-игла) может быть устроен практически повсеместно. Пробивают его там, где водоносный слой залегает относительно близко к поверхности и приурочен к пескам.

Для ее бурения используют технологию забивки, которая не подходит для сооружения скважин других видов. Все работы обычно можно выполнить в течение одного рабочего дня.

Эта схема позволяет изучить особенности устройства различных скважин, чтобы лучше понять технологию их бурения и выбрать подходящий метод (кликните для увеличения)

Но дебит таких скважин невелик. Чтобы обеспечить дом и участок достаточным количеством воды, иногда имеет смысл сделать две такие скважины на участке. Компактные размеры оборудования позволяют без особых проблем устроить такую скважину прямо в подвале.

Фильтровые скважины, которые также называют скважинами “на песок”, создают на грунтах, где водоносный слой пролегает относительно неглубоко – до 35 метров.

Обычно это песчаные грунты, которые хорошо поддаются бурению. Глубина фильтровой скважины обычно варьируется в пределах 20-30 метров.

На этой схеме наглядно представлено устройство фильтровой скважины. В нижней ее части необходимо установить фильтр, чтобы предотвратить попадание песка и ила в воду

Работы при хорошем раскладе отнимут два-три дня. Фильтровая скважина нуждается в хорошем обслуживании, поскольку постоянное присутствие в воде частичек песка и ила может вызвать заиливание или запесочивание.

Обычный срок эксплуатации такой скважины может составлять 10-20 лет. Срок может быть больше или меньше в зависимости от качества бурения скважины и ее дальнейшего обслуживания.

Артезианские скважины, они же скважины “на известняк”, самые надежные, поскольку водонос приурочен к коренным отложениям. Воду вмещают многочисленные трещины скальной породы.

Заиливание такой скважине обычно не грозит, а дебит может достигать примерно 100 куб.м/ч. Но и глубина, на которую предстоит провести бурение, обычно оказывается более чем солидной – от 20 до 120 метров.

Разумеется, бурить такие скважины сложнее, а времени и материалов на выполнение работ уйдет значительно больше. Профессиональная бригада может справиться с работами дней за 5-10. А вот если мы бурим скважину на участке своими руками, может понадобиться и несколько недель, и даже месяц или два.

Но усилия стоят того, ведь артезианские скважины могут без проблем прослужить полвека, а то и больше. Да и дебит такой скважины позволяет снабжать водой не только один дом, но и небольшой поселок. Только для устройства подобной выработки не подходят ручные методы бурения.

Физико-механические свойства грунтов также имеют большое значение при выборе метода бурения.

В ходе работ может понадобиться пройти самые различные пласты, например:

  • влажный песок, который поддается бурению практически любым способом относительно легко;
  • водонасыщенный песок, извлечь который из ствола можно только с помощью желонки;
  • крупнообломочные породы (гравийные и галечниковые отложения с песчаными и глинистыми заполнителями), бурят которые желонкой или стаканом в зависимости от заполнителя;
  • плывун, представляющий собой мелкодисперсный песок, перенасыщенный водой, вычерпать его можно только желонкой;
  • суглинок, т.е. песок с обильными включениями глины, пластичный, хорошо поддающийся бурению шнеком или колонковым стаканом грунт;
  • глина, пластичная порода, с бурением которого справится шнек или стакан.

Как узнать, какие грунты залегают под поверхностью, и на какой глубине находится водоносный слой? Конечно, можно заказать геологические исследования грунта, но это процедура не безвозмездная.

Почти все выбирают более простой и дешевый вариант – опрос соседей, которые уже пробурили скважину или соорудили колодец. Уровень воды в вашем будущем водоисточнике будет примерно на той же глубине.

Бурение новой скважины на небольшом расстоянии от уже существующего сооружения может и не пойти по точно такому же сценарию, но скорее всего, будет очень похожим.

Выбор: с фильтром или без?

Чтобы предотвратить попадание в скважину загрязнений, внутрь ствола устанавливают вторую трубу со скважинным фильтром. Его изготавливают из длинного отрезка трубы, диаметр которой должен быть меньше, чем диаметр обсадной трубы. Верхнюю часть трубы используют под сальник, а в средней части проделывают множество отверстий.

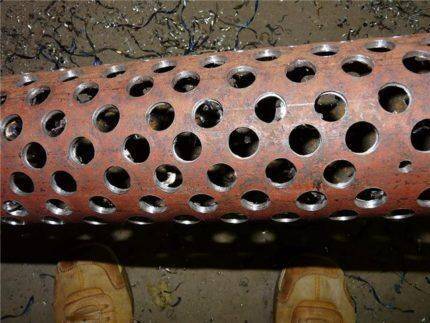

На отрезке трубы, из которой изготавливают фильтр для скважины, следует проделать ряд частых и достаточно больших отверстий. Такая перфорация обесчпечит быстрое поступление отфильтрованной воды в скважину

Перфорированный участок закрывают сеткой галунного плетения, но в крайнем случае подойдет и обычная мелкоячеистая сетка, например, с параметрами 0,2Х0,13. Сетку можно зафиксировать проволокой.

Нижняя часть фильтра представляет собой отстойник, там перфорация не нужна. Если в скважину, устроенную шнековым способом, можно спустить фильтр с помощью соединенных между собой штанг, то при выполнении ударно-канатного бурения фильтр доставляют с помощью металлического троса.

Перфорированный фильтр для скважины следует закрыть металлической сеткой галунного плетения и зафиксировать проволокой из нержавеющей стали. Вместо сети галунного плетения можно взять обычную, достаточно мелкую сетку

Это не позволяет прижать фильтр с силой, чтобы обеспечить герметичность конструкции при соединении с сальником. В таком случае можно эффективно использовать ПСУЛ – предварительно сжатую уплотнительную ленту. Этот материал широко применяется при монтаже ПВХ окон.

Такую ленту следует намотать на край фильтра и сразу же опустить в шахту, поскольку ПСУЛ довольно быстро расширяется. Если фильтр опущен немедленно после наматывания ленты, она расширится в низу и обеспечит надежную герметизацию фильтра. После того, как фильтр опущен вниз, обсадную трубу аккуратно поднимают вверх.

ПСУЛ – предварительно сжатая саморасширяющаяся уплотнительная лента используется при монтаже окон ПВХ, но подходит для создания сальника скважинного фильтра. Нужно намотать ПСУЛ примерно на 30 см в верхней части фильтра и сразу же опустить его в скважину

Популярные статьи  Как сделать ворота своими руками: изготавливаем откатную модель с помощью рельсового механизма

При этом большая часть фильтра должна оказаться ниже уровня края обсадной трубы. Для подъема трубы можно использовать два пятитонных домкрата. Вынутую на поверхность часть трубы срезают или отвинчивают. Чтобы хомут не скользил, к выступающему куску трубы приваривают куски арматуры.

Ударно-канатный способ бурения позволяет создать бесфильтровую скважину. Чтобы обустроить ее таким образом, необходимо опустить обсадную трубу ниже водоносного слоя примерно на 0,5 метра. При “мокром” шнековом или колонковом бурении затруднительно бывает извлечь из скважины керн. Желонка легко извлекает рыхлые, насыщенные водой обломочные породы.

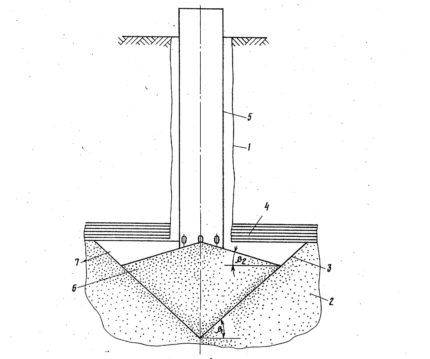

Схема устройства бесфильтровой скважины: 1 – скважина; 2 – водоносный – горизонт; 3 – водоприемная воронка; 4 – кровля; 5 – обсадная колонна; 6 – песок; 7 – полость, образованная в процессе откачки песка эрлифтом

После того, как обсадная труба прочно установлена, в скважину опускают два шланга. По одному из них в скважину подается поток воды, а по второму с помощью компрессора нагнетают воздух. Таким образом, получается так называемый эрлифт, а поток воды предотвращает образование песчаной пробки.

В результате по обсадной трубе пойдет смесь воды, песка и воздуха, которую необходимо слить в отдельную емкость. Когда смесь отстоится, следует измерить объем намытого из скважины песка. Согласно справочникам, каждый кубический метр такого песка равен примерно 4,5 кубометрам дебита.

С колонковым и шнековым способом бурения водозаборной скважины познакомит другая статья, с которой мы советуем ознакомиться.

Технологические особенности процесса

В процессе углубления возможна регулировка частоты вращения бура. Нужно отметить, что слои осадочных горных пород бур легко преодолевает на низких оборотах. А вот при прохождении коренных скальных пород требуется повышение частоты вращения. При колонковом способе бурения можно проходить пласты различного состава и любой твердости.

Необходимо учитывать тот факт, что буровая установка должна располагаться на подготовленной выровненной горизонтальной площадке. Угол проходки можно регулировать в случае, если диаметр разрабатываемого отверстия скважины не превышает 1 метра. Затем вертикальность выработки поддерживается обсадной колонной.

Обсадные трубы можно использовать повторно, если сразу после проходки извлечь их из выработки. Колонковая труба – снаряд многоразового использования, чего нельзя сказать о коронках. Для бурения в осадочном горизонте их требуется не меньше двух, а то и более. При сооружении скважины на известняк предсказать число стертых коронок с точностью невозможно.

Бурение скважины желонкой: полный обзор технологии бурения ударно-канатным методомЧтобы продлить срок службы алмазной коронки после ее установки или замены дно скважины необходимо обработать долотом. Эта мера значительно увеличит скорость проходки

Буровую установку можно монтировать на автомобильную технику с высокой грузоподъемностью либо на гусеничную спецтехнику в случае проведения работ в условиях сложного рельефа. Более легкую мобильную технику можно использовать при бурении колонковым способом скважин на воду.

Изготовление устройства

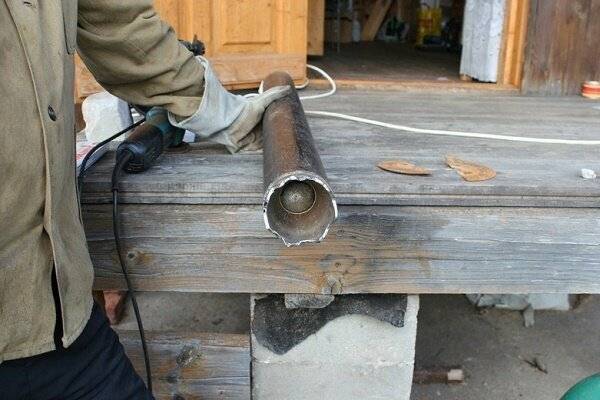

На фото желонка, имеющая шариковый клапан.

По диаметру скважины бывают разными. Сегодня мы разберемся, как изготавливается желонка для чистки скважины наиболее часто встречающегося размера. Когда вы будете мастерить механизм, учитывайте, что по толщине он должен быть на 1,5–2 см меньше, чем сама скважина. Это необходимо для беспрепятственного проникновения прибора внутрь.

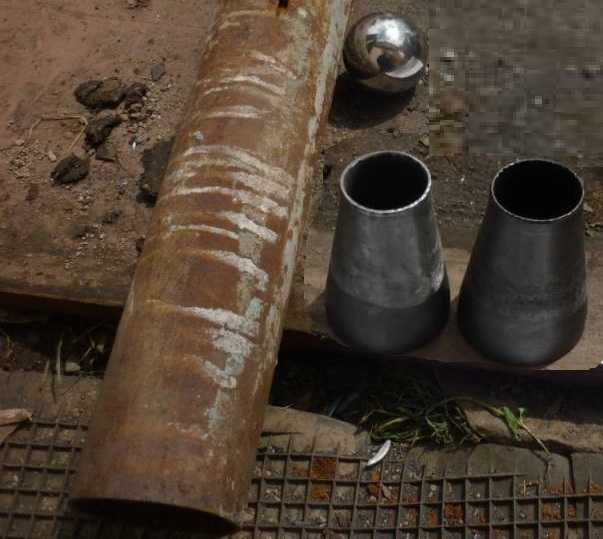

Конструкция с шариковым клапаном

  1. Отрежьте кусок металлической трубы, с внутренним диаметром 0,59 см, длиной 80 см.
  2. Придется купить или заказать 4-х сантиметровый шар из металла.
  3. Толстую шайбу с воронкообразным верхом приварите к низу трубы. Отверстие подгоните под шар, для хорошего его вхождения.

Чертеж рабочей части приспособления.

  1. Если снизу шайба имеет ровную плоскость, это вполне допустимо. Приемлема даже форма обратной воронки.
  2. Чтобы шар не вылетал из трубы, в ее верхней части следует приварить железную решетку.
  3. На этот же конец приварите дугу из толстой проволоки. Через него в дальнейшем проденется трос или цепь нужной длины.

Как сделать шар для желонки

Не каждый сможет достать шарик нужного диаметра.

Есть очень простой выход – сделать его своими руками из подручных материалов.

  1. Найдите детский мячик нужного размера, желательно из толстой резины.
  2. Разрежьте его на две одинаковые половинки.
  3. В каждую из половин вложите кусочки свинца, дробь, шарики от подшипников или гайки. Главное, чтобы содержимое было максимально тяжелым по весу.
  4. Заполните оставшиеся пустоты эпоксидным клеем и дайте ему застыть.
  5. Отшлифуйте до достижения ровных плоскостей обе части шара, затем склейте их той же эпоксидной смолой.
  6. Шарик готов, цена минимальна, а срок его службы и прочность вас порадуют.

Желонка с плоским клапаном

Отличия в устройствах с шариковым и плоским клапаном.

При невозможности или нежелании изготовить шариковый клапан, вполне допустимо сделать плоский запорный механизм в приспособлении.

Такое устройство желонки для скважин еще проще, умельцы ухитряются делать его даже из пластиковых бутылок.

  1. Клапан имеет эллипсовидную форму, причем, его меньший диаметр соответствует внутреннему диаметру в трубе, а больший – на 2 см шире.
  2. Внизу трубы, не доходя 1 см до среза, просверлите два отверстия для болта. Его рекомендуется брать 6–8 миллиметровой толщины, а длиной, превышающей толщину самой трубы. Он облегчит сборку конструкции.
  3. Клапан прикрутите к болту сверху, медной или алюминиевой проволокой в двух точках. Для этого в нем проделывают четыре отверстия.

Клапан плоского типа.

  1. Крепление клапана должно быть свободным, тогда болт легко извлечется из проволочных колец.
  2. При сборке вставьте, немного сгибая, клапан в трубу, затем, пропуская сквозь кольца из проволоки, вгоните болт и закрутите гайку.

Общие представления о процессе бурения

Сверление с магазином – это так называемый метод ударного сверления. В качестве бурового инструмента используется желонка: тяжелый, полый, длинный и узкий снаряд, который сбрасывается в колодец колодца с высоты нескольких метров.

Под тяжестью желонки слои грунта разрушаются и попадают в полость пули. Желонка вынимается, очищается от земли и затем бросается обратно в шахту.

Процесс повторяется снова и снова, пока он не достигнет водоносного горизонта и не превзойдет его. Хотя описанный процесс кажется простым, он может занять много времени.

Однако ударное бурение имеет много преимуществ перед другими методами. Например, при бурении вручную с помощью погрузчика вода обычно не подается в скважину, как это часто бывает при шнековом или роторном бурении.

В результате грунт в колодце не промокает и это снижает риск ослабления или разрушения его стенок. Еще один плюс – точное определение водоносного горизонта.

При мокром бурении не всегда легко понять, что долгожданная вода наконец-то появилась. Даже опытные перфораторы иногда не сразу распознают этот момент и продолжают сверлить. Кроме того, считается, что дебит «сухих» скважин больше, чем «мокрых”.

Бурение скважины желонкой: полный обзор технологии бурения ударно-канатным методомЖелонка применяется при строительстве колодцев в рыхлых обломочных породах, заполненных водой. Инструмент оснащен клапаном для захвата и подъема большего количества породы за один раз

При выборе между погрузчиком и шнеком некоторые мастера руководствуются следующими соображениями. Промывочные шнеки, выпускаемые в современной промышленности, имеют ограничения по глубине бурения.

А мощность таких установок составляет 12 кВт. Найти мотор-редуктор, обеспечивающий такую ​​мощность в домашних условиях, сложно.

Но коробка передач мощностью всего 2,2 кВт поднимает груз весом около тонны. Такой механизм легко поднимает даже очень тяжелый магазин. Осталось только сбить желонку, чтобы получить достаточно сильный удар, чтобы можно было разрушить достаточно плотные породы. Следовательно, при меньшем потреблении энергии достигается более эффективный эффект.

Кроме того, собрать погрузчик из имеющихся инструментов будет проще и быстрее, чем шнек, конструкция которого намного сложнее. Известны случаи, когда с помощью самодельного погрузчика, штатива и мотора удавалось пробурить скважину глубиной более 40 метров, хотя на выполнение этой работы уходило несколько месяцев.

Галерея изображенийФото из Желонка – это инструмент для производства канатных буровых работ. Это труба с приспособлениями для разрушения, улавливания и удержания разрушаемой породы в колодце. В верхней части желонки имеется приспособление для фиксации кабеля. Это серьга, как на фото, конус с ушком или просто сварной стержень. В верхней трети желонки есть отверстие, через которое выливается захваченная пулей при бурении порода. Башмак желонки оснащен клапаном, удерживающим пробуренную в трубе породу. Для усиления разрушающего воздействия низ вора можно дополнить режущим наконечником с зубьями Основа самодельного вора – трубка Серьга для удержания инструмента в колодце Окно для слива грунта из вора Шаровой кран и наконечник

Популярные статьи  Как провести проводку в квартире своими руками от щитка: основные схемы и правила + этапы монтажа

Желонка без сварки своими руками

Чтобы желонка служила многие годы, лучше использовать сварочный аппарат при стыковке деталей из металла. При отсутствии сварки тоже можно изготовить достаточно крепкую конструкцию. Понадобится труба примерно шестьдесят сантиметров длиной, семьдесят миллиметров внутреннего сечения. Отрез трубопроката должен хорошо весить. С одного конца обреза изготавливают ручку, применяя толстую проволоку. Чтобы вдеть проволоку, в трубопрокате проделывают пару отверстий. Через них протягивают проволоку, затем фиксируют. Снизу обреза крепят клапан, выполненный в форме лепестков, для его изготовления применяют пластиковую бутылку либо двухлитровую емкость.

Как изготовить желонку

Из бутылки вырезают подходящий овальный клапан. Самое узкое сечение клапана должно равняться внутреннему сечению желонки. Чтобы вычислить самый большой диаметр эллипса, надо прибавить двадцать миллиметров к сечению обреза. При помощи болта с толщиной в шесть-восемь миллиметров производят фиксацию клапана. Болт должен иметь длину большую, чем сечение с внешней стороны трубы, то есть болт вставляют поперек трубопроката, фиксируют. По-другому длина болта равна сумме гаечной толщины и внешнего сечения желонки. При этом болт не должен касаться стенок скважины. Болт с клапаном соединяют при помощи толстой проволоки. В центре клапана формируют пару колец из проволоки так, чтобы болт легко входил в них.

Для сборки желонки своими руками клапан сгибают, затем просовывают внутрь устройства. Болт просовывают в подготовленное в стенке отверстие, далее через кольца из проволоки и другую стенку. С помощью гайки затягивают болт. Он должен легко вытаскиваться и вставляться в кольца для того, чтобы быстро очищать желонку от грязи.

Нюансы окончательной сборки желонки

После того, как подобрана труба необходимого размера, к ней приварен клапан, остается выполнение некоторых операций, без которых желонка не будет готова. Следует сделать заточку снизу трубы для очистки загрязнений со стен скважины во время работы. Для этого выполняют одностороннюю заточку внутри трубы. Рекомендуют произвести термозакаливание заточенного края для сохранения острых свойств в течение длительного периода. Чтобы разрыхлять загрязнения либо почвы с помощью желонки, к краям трубы можно приварить металлические куски либо острые прутья. Сверху желонки с помощью сварки фиксируется петля под металлический трос. Петлю изготавливают при помощи проволоки из металла.

Важно! Петлю следует приварить так, чтобы желонка висела на тросе строго вертикально. Нельзя допускать перекосы желонки, когда она двигается внутри скважины

Желонку может заклинить внутри шахты, либо это приведет к повреждению стенок. Сверху устройства следует установить с помощью сварки сетку из металла, чтобы шарик не вылетел из желонки во время подъема.  Вариантом для закрытия трубы является решетка из проволоки. Далее соединяют трос с желонкой. Вместо троса возможно применение капронового шнура

Нельзя допускать перекосы желонки, когда она двигается внутри скважины. Желонку может заклинить внутри шахты, либо это приведет к повреждению стенок. Сверху устройства следует установить с помощью сварки сетку из металла, чтобы шарик не вылетел из желонки во время подъема.  Вариантом для закрытия трубы является решетка из проволоки. Далее соединяют трос с желонкой. Вместо троса возможно применение капронового шнура.

Блок для спуска устройства в скважину

Для оборудования спуска и подъема желонки над шахтой ставят специальный блок. Металлический трос вводят на блок. В итоге желонка опускается внутрь шахты по вертикали, процесс поднимания становится легче, не нужно для этого тянуть устройство своими руками.

Внимание! Перед спуском желонки в скважину, стоит осмотреть ее стенки на наличие неровностей, чтобы исключить повреждения устройства

Модернизированная желонка с насосом

Для того, чтобы не вынимать желонку для очистки от грязи, можно модернизировать устройство, применив насос. Трубу заваривают с обратной стороны корпуса и приспосабливают отвод со специальным штуцером, который применяют в отводном шланге. К шлангу подводят насосное оборудование, с помощью которого можно выкачивать нечистоты с крупными частицами.

Данное приспособление облегчает очистку скважины, позволяя работать без опусканий и подъемов механизма. Все грязевые отложения будут извлекаться посредством насоса. Желонку с насосом придется немного приподнимать, чтобы вновь опустить на дно для разрыхления грязи. Данная модернизация оборудования эффективна, когда скважина сильно запесочена либо заилена.

Выбор: с фильтром или без?

Для предотвращения попадания загрязнений в скважину внутри скважины устанавливается вторая труба со скважинным фильтром. Он состоит из длинного отрезка трубы, диаметр которой должен быть меньше диаметра кожуха. Верхняя часть трубки используется для сальника, а посередине просверливается множество отверстий.

Бурение скважины желонкой: полный обзор технологии бурения ударно-канатным методомНа участке трубы, из которого сделан фильтр для колодца, следует просверлить ряд частых и достаточно больших отверстий. Такое бурение обеспечит быстрое поступление отфильтрованной воды в скважину

Перфорированный участок закрывается сеткой шевронного плетения, но в крайнем случае подходит и обычная мелкоячеистая сетка, например, с параметрами 0,2X0,13. Сетку можно закрепить проволокой.

Дно фильтра – чашка, сверление не требуется. Если фильтр можно опустить в колодец, разложить винтовым методом, с помощью соединенных между собой штанг, то при выполнении ударного бурения фильтр доставляется с помощью металлического троса.

Бурение скважины желонкой: полный обзор технологии бурения ударно-канатным методомПерфорированный фильтр колодца следует накрыть галлонной сеткой и закрепить проволокой из нержавеющей стали. Вместо сетки шевронного плетения можно взять обычную и довольно тонкую вязку

Это не позволяет сильно прижать фильтр вниз для обеспечения герметичности конструкции при его подсоединении к кабельному вводу. В этом случае можно эффективно использовать ПСУЛ – предварительно напряженную герметизирующую ленту. Этот материал широко используется при установке окон ПВХ.

Такую ленту следует обернуть вокруг края фильтра и сразу опустить в вал, так как PSUL довольно быстро расширяется. Если фильтр опустить сразу после наматывания ленты, он расширится внизу и обеспечит надлежащую герметичность фильтра

После опускания фильтра корпус осторожно поднимается

Бурение скважины желонкой: полный обзор технологии бурения ударно-канатным методомPSUL – Предварительно напряженная саморасширяющаяся герметизирующая лента используется при установке окон ПВХ, но она подходит для создания фильтрующего сальника колодца. Необходимо завернуть ПСУЛ примерно на 30 см в верхнюю часть фильтра и сразу опустить в отстойник

В этом случае большая часть фильтра должна располагаться ниже уровня края корпуса. Для подъема трубы можно использовать два 5-тонных домкрата. Отрезанная на поверхности часть трубы отрезается или откручивается. Чтобы хомут не соскользнул, к выступающему отрезку трубы приваривают детали усиления.

Метод ударного бурения позволяет создать скважину без фильтра. Для его оснащения необходимо опустить обсадную трубу ниже водоносного горизонта примерно на 0,5 метра. При «мокром» бурении или колонковом бурении трудно извлечь керн из скважины. Желонка легко удаляет рыхлые, водонасыщенные обломочные породы.

Бурение скважины желонкой: полный обзор технологии бурения ударно-канатным методомСхема устройства колодца без фильтра: 1 – колодец; 2 – водоносный горизонт – горизонт; 3 – воронка водозаборника; 4 – крыша; 5 – нить намотки; 6 – песок; 7 – полость, образовавшаяся в процессе откачки песка эрлифтом

После того, как обсадная труба будет надежно закреплена, в скважину опускают две трубы. Через один из них в скважину подается струя воды, а через второй нагнетается воздух с помощью компрессора. Таким образом получается так называемый воздушный мостик, а поток воды предотвращает образование песчаной пробки.

В результате смесь воды, песка и воздуха будет протекать через трубу обсадной колонны, которую необходимо сливать в отдельную емкость. Когда смесь стабилизируется, необходимо измерить объем извлеченного из скважины песка. Согласно справочникам, каждый кубический метр этого песка соответствует примерно 4,5 кубометру сброса.

Еще одна статья, с которой мы рекомендуем вам ознакомиться, познакомит вас с керново-винтовым методом бурения водяной скважины.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
