Камины на биотопливе: устройство, виды и принцип действия биокаминов

Простой биокамин своими руками: инструкция по изготовлению

В самую первую очередь придется сделать основание, для закрепление топливного бака с заслонкой, которые имеются в продаже, причем стоимость их вполне доступна. Да и приобретение решит довольно большую проблему – не придется делать его самому. Выпиливаются брусья по размеру, и закрепляются меж листами фанеры или же гипсокартона.

  • Верхняя часть основы должна иметь прямоугольное отверстие, куда и будет ставиться топливный бак.
  • Далее на основной каркас нужно закрепить все остальные элементы основы биокамина, при этом нужно тщательно обработать все края. Причем если вы применяете гипсокартон, то его придется аккуратно замазать края шпатлевкой, иначе они будут выглядеть некрасиво.
  • Стеклянные панели из жаропрочного материала придется сверлить, а это далеко не просто сделать в домашних условиях. Потому стоит обратиться к настоящему профессионалу, который и сделает отверстия так, как нужно, обладая необходимыми материалами, равно, как и специальным инструментарием.
  • Боковые экраны из стекла стоит крепить очень аккуратно, так как стекло вполне может лопнуть, при чрезмерной нагрузке. Причем с лицевой части, лучше применять болтики с декоративными головками, которые также легко отыскать на полках современных магазинов.
  • Когда конструкция полностью готова, нужно установить топливный бак и горелку, тогда работа будет полностью завершена.

Стоит запомнить

Ни в коем разе нельзя поджигать биокамин «подручными» средствами, вроде щепок или свернутой бумаги, так как это чревато ожогами. Лучше всего приобрести газовую зажигалку с длинным носиком, это будет безопасно и недорого.

Таким образом, получается, что сделать биокамин своими руками, видео это в полной мере подтверждает, можно и собственными силами, причем без особых проблем и затруднений. Причем вокруг горелки можно уложить красивые камни, искусственные дрова и иные материалы, которые не горят.

Как смастерить эко камин своими руками

Камин – символ тепла и уюта. Однако, в городских помещениях установка камина невозможна. Но, это не повод расстраиваться. Эко или биокамины – это экологически чистое и более безопасное решение. Настольный, настенный или напольный камин не представляет особого труда сделать своими руками.

Для топки таких каминов используется экологическое топливо. Оно, хоть и не производит вредных веществ, но все-таки сжигает кислород, поэтому помещение будет необходимо иногда проветривать. Настольные камины являются отличным аксессуаром и самыми простыми в изготовлении.

Эко камин можно создать своими руками, но для этого нужно подготовить инструменты и материалы

Инструменты и материалы, которые требуются для создания настольного камина:

  • Стальная металлическая сетка;
  • Стекло толщиной в 3 мм;
  • Стеклорез;
  • Металлическая коробка;
  • Силиконовый герметик;
  • Фитиль;
  • Экологическое топливо;
  • Топливный бак (можно приобрести в магазине или сделать самостоятельно из металлического ящика).

Топливный блок (металлическую коробку) окрашиваем только снаружи. Внутри покрытие чем-либо категорически запрещено, так как при горении будут выделяться вредные или даже опасные для здоровья вещества. Стекло делается размером, исходя из габаритов топливного блока и бака. Заготовки стекла соединяем герметиком и закрепляем с топливным блоком. Не трогаем 24 ч, пока не высохнет. После, по необходимости, удаляем излишки силикона.

Топливный бак устанавливается в ящик камина. После крепим стальную сетку проволокой. Размер сетки должен соответствовать размеру блока. От величины ячеек сетки зависит количество её слоев (1 или 2). На сетку выкладываются камни или галька. Это способствует равномерному распределению тепла. Другие украшения добавляются по желанию и вкусу.

Это интересно: Чугунная печь-камин для дачи длительного горения

Топка биокамина: принцип действия

Разные установки имеют топливный бак или открытый резервуар с горелкой для биокамина с объемом от 2 до 9 л.

Рекомендуем изучить по данной теме также:

Топливо для биокаминов: описание, характеристики, изготовление

Биокамины — современный предмет интерьера многих квартир и коттеджей. Любители живого очага в доме теперь не должны устанавливать в своем жилище привычный камин из кирпича, встраивать дымоход и согласовывать его расположение с пожарной инспекцией.

15397 1 0

Вне зависимости от того, как устроен биокамин, принцип действия таков:

  • Специальное топливо вливается в отопительный отсек.
  • Подвижная крышка, установленная на направляющие, помогает регулировать интенсивность пламени.
  • Огнеупорная облицовка защищает окружающие предметы от риска возгорания.
  • Нержавеющая сталь сохраняет корпус от деформации во время нагревания.
  • Качественные модели имеют смещенную систему для заправки топливом, что позволяет сделать этот процесс безопасным.
  • Технология изготовления биокаминов учитывает особенности конструкции, которые обеспечивают свободный выход газов из внутренней части установки.

Рекомендуем прочитать материал о создании настольного биокамина в дополнение к данной статье.

Выбор топлива для биокаминов

Сделать биокамин своими руками не составляет сложности. После его изготовления придется регулярно покупать биогорючее. Другие виды топлива для него не подходят, в горелку можно наливать только специализированные смеси с приставкой «био». Эта приставка была дана горючему из-за того, что в его состав входят растительные или животные компоненты.

Разные марки биотоплива могут быть произведены из свеклы или картофеля, либо же из древесной стружки.

В отличие от других видов горючего, биологическое при сгорании не выделяет токсичных веществ, что делает его безопасным для человеческого здоровья. Кроме того, при сгорании биологическое горючее дает красивое и ровное пламя, чего нельзя достичь другими средствами.

Сделав биокамин своими руками, в его эксплуатации нужно придерживаться таких принципов:

  • Выбирать горючее только известных производителей, чье качество подтверждено соответствующими сертификатами.
  • Прежде чем доливать топливо в горелку, нужно дождаться ее полного потухания и остывания.
  • Для розжига биокамина использовать специальную зажигалку с длинным металлическим носиком.
  • Хранить емкости с горючим в удалении от горячих поверхностей и открытого огня.
Популярные статьи  Освещение в детской: варианты с описаниями и фото дизайнами

Если приобрести специальные огнеупорные декоративные элементы для каминов в виде дров, при помощи биотоплива можно создать полную иллюзию настоящего камина. Это горючее не вырабатывает копоть и неприятный запах, единственное, что может произвести биокамин — небольшое количество пара. Некоторые производители добавляют в горючее примеси, окрашивающие пламя в разные цвета.

Биокамин своими руками видео:

https://youtube.com/watch?v=nx4zgWLj79k

Классификация биокаминов

В зависимости от места размещения такие камины подразделяют на следующие категории:

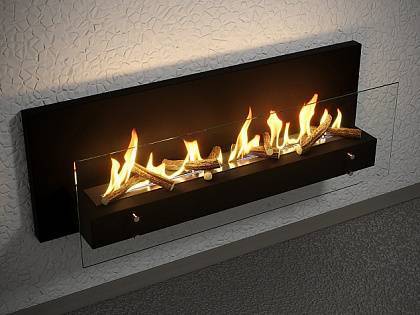

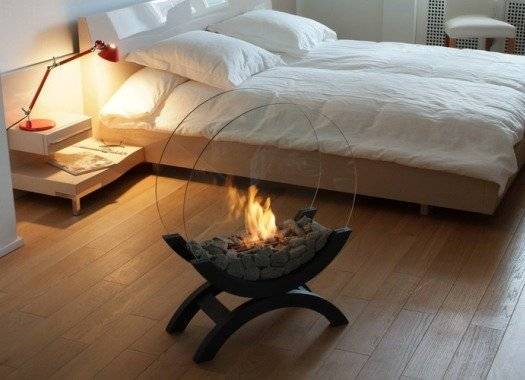

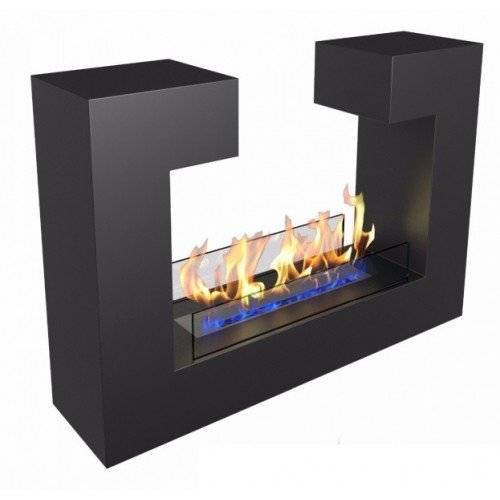

  • напольные – по внешнему виду ничем не отличаются от классических каминов, выполняются из камня или стекла и пластика;

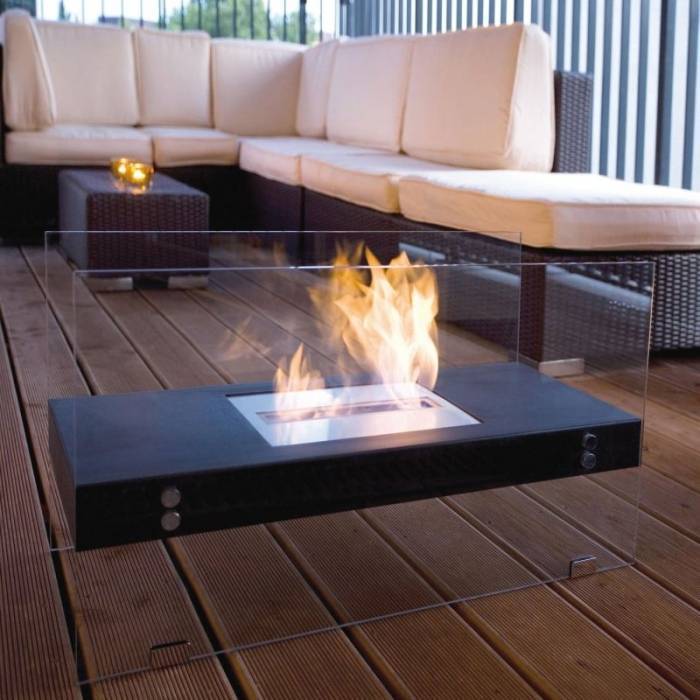

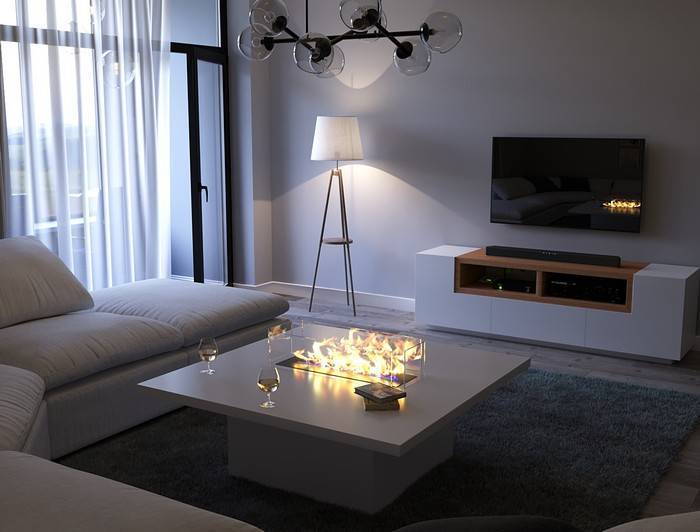

  • настольные – компактные модели, как правило, имеют вид цилиндра, коробки или же чаши с подставкой;

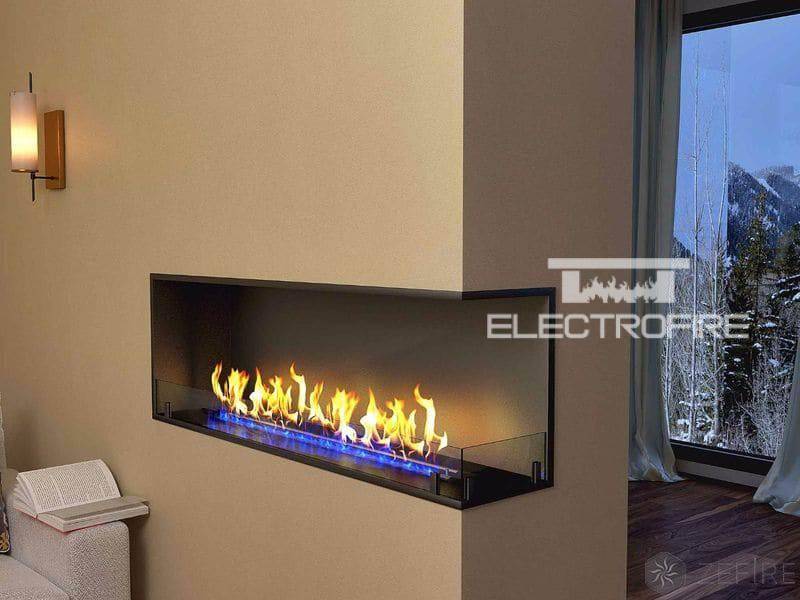

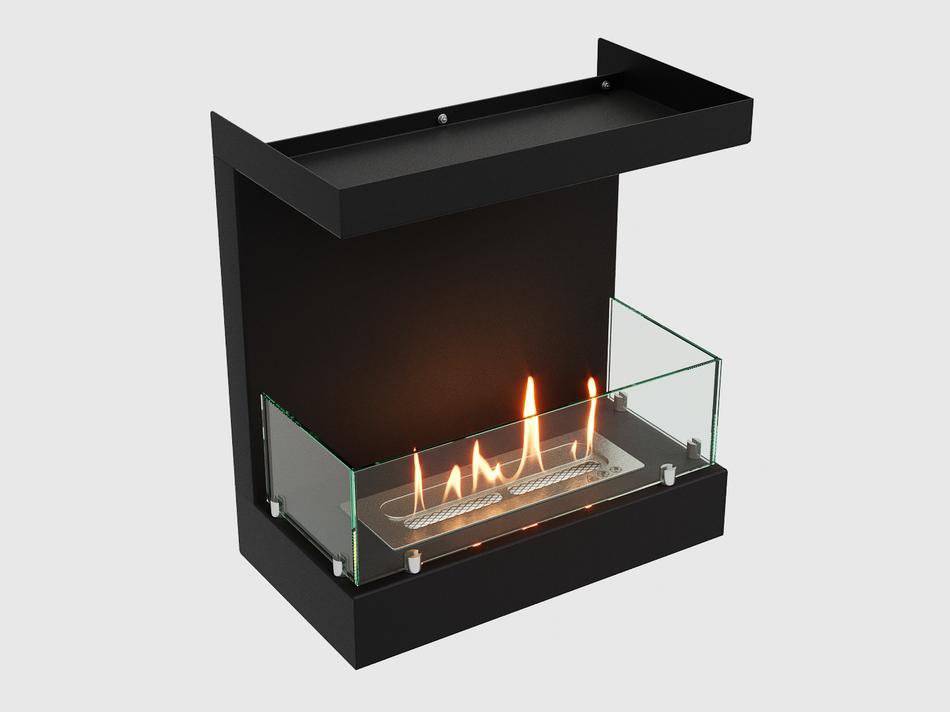

  • настенные – тоже достаточно компактные в отличие от напольных конструкций, изготавливаются из металла и могут иметь эффект живой картины.

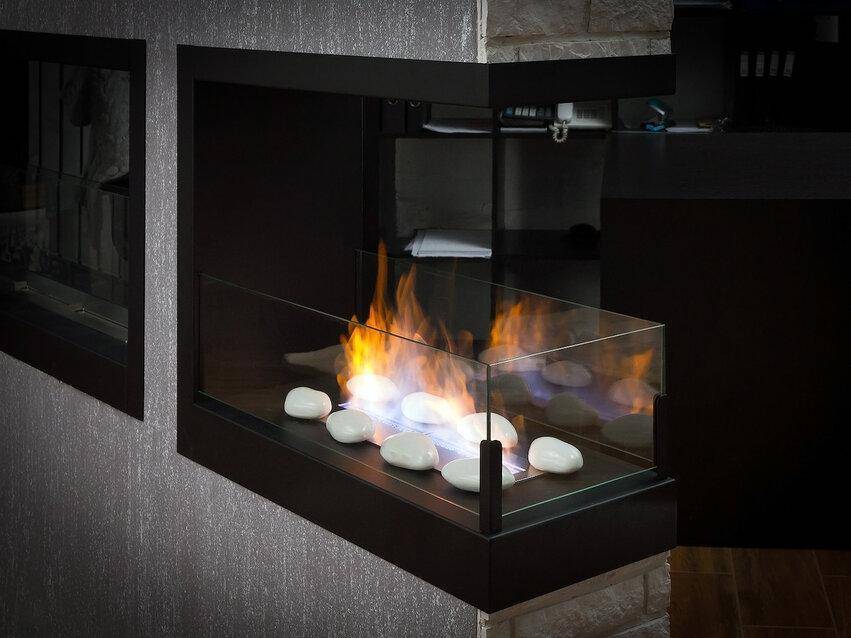

Также существуют и угловые модели, встраиваемые и декоративные, но они не настолько популярные, как вышеперечисленные для установки в квартирах.

Обзор популярных марок

Биодизельное топливо для автомобилей в основном производится в Америке (США, Канаде и Бразилии), а также Индии, Китае и Европе. Зачастую это преподносится как забота об экологии и расширения использования альтернативных источников энергии.

Результат на выходе получается довольно неоднозначный. Одно дело, когда для изготовления подобного горючего перерабатывают отходы, а совсем другое – переработка специально выращенных для этого растений.

Главный ингредиент всех марок биогорючего для каминов – спирт, особых различий по качеству и составу он у разных производителей не имеет (+)

С этаноловым биотопливом ситуация несколько иная. Его производят в гораздо меньших масштабах. В основном этим занимаются в Европе, но и в России есть свои фабрики. Для производства этого биогорючего также нужно сырье растительного происхождения, однако не в столь громадных объемах, как в случае с автомобильным аналогом.

В отечественных магазинах каминное биотопливо можно выбрать из следующих брендов:

  1. Kratki BioDECO (Польша).
  2. InterFlame (Россия).
  3. BioKer (Россия).
  4. Planika Fanola (Германия).
  5. Vegeflame (Франция).
  6. Bionlov (Швейцария).
  7. Bioteplo Slimfire (Италия).

Выбор достаточно обширный. Цена за литр колеблется в пределах 260–600 рублей. Стоимость часто зависит от наличия/отсутствия и комбинации дополнительных добавок. Некоторые ароматические масла стоят достаточно дорого. Хотя они и присутствуют в составе биотоплива в самых малых пропорциях, но на цену все равно влияют.

Как выбрать

При выборе горючего для биокаминов необходимо обратить внимание на ряд факторов:

  • наличие сертификатов соответствия;
  • показатель производительности и энергетической способности;
  • отсутствие продуктов распада в топливном баке после сгорания;
  • отсутствие резких и неприятных запахов от жидкости;
  • срок годности;
  • подлинность упаковки;

Мировые производители современных отопительных систем

Биокамины появились недавно, поэтому о мировых компаниях-производителях на данный момент ничего пока неизвестно для рядового гражданина. Безусловно, необходимо выделить компанию Planika, товар которой пользуется большим успехом среди широкого круга покупателей. Компания Planika специализируется на реализации разных моделей, среди которых есть настенные и напольные камины. Планика предоставляет не только большое разнообразие форм, но и дизайна. Современные дизайнерские решения отлично подойдут для украшения гостиной комнаты и квартиры в целом.

Planika – это гарантия качества и надежности, именно по этой причини ее биокамин в интерьере встречается чаще, чем у конкурентов.

Вся продукция Planika изготавливается из высококачественных материалов, поэтому стоит дорого. С одной стороны дорогой биокамин может отпугнуть любителей низких цен, но, с другой стороны, дорогие камины – это гарантированное качество и надежность для вашего дома.

https://youtube.com/watch?v=0F9AIV3ximg

Автоматический биокамин Planika XT

Приобрести биокамин Planika можно на официальной странице компании. Необходимо заметить, что компания имеет широкую представительскую сеть не только в больших городах, типа Москвы и Питера, но и в других, поэтому эко продукцию Planika узнают даже в провинциальных поселениях.

Совсем недавно компания Planika предоставила новый модельный ряд – небольшой настольный камин под названием “Прометей”. Его крошечные габариты, работа на эко топливе и относительно небольшая цена превратили эту модель в одну из самых востребованных на современном эко рынке.

Биокамин Safretti PROMETHEUS

Достоинства модели «Прометей»

  • Под миниатюрный камин не нужно строить дымоход;
  • Эко топливо не выделяет вредных для человека веществ, таких как: угарный газ, дым и пыль золы;
  • Камин «Прометей» настолько удобный, что его можно ставить где угодно. Главное требование к размещению – подальше от вещей. Он станет отличным дополнением в гостиной или на рабочем столе;
  • Абсолютная безопасность для здоровья и предметов дома.

Принцип работы биокаминов

Работа такого камина выглядит следующим образом: в бак наливают специальное топливо — биоэтанол, которое при нагревании испаряется и пары, попадая в форсунку, начинают воспламеняться.

При наличии в агрегате встроенной заслонки интенсивность огня можно регулировать. Время беспрерывной работы камина зависит от такого, насколько велика топливная емкость. Как правило, среднее время работы составляет около 2 часов.

Базой камина является горелка из стали или негорючего керамического сырья. Вокруг нее можно применять наполнитель, настоящий или искусственный, например, керамическая отделка, имитирующая дрова или уголь.

Каминная рама изготавливается на основе таких материалов, как:

  • сталь;
  • стекло с огнеупорным свойством;
  • керамика и другое.

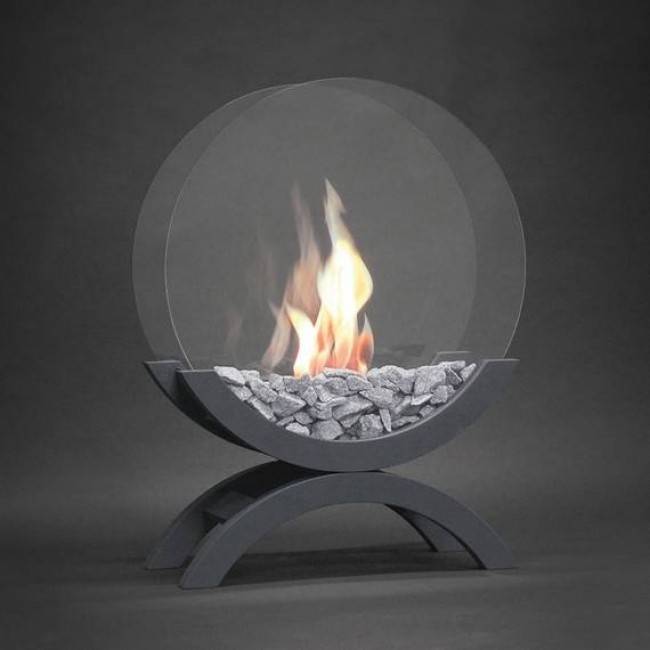

Биокамины могут иметь разные формы, иногда очень оригинальные, что делает их незаменимым элементом интерьера квартир в стиле «хай тек».

Сырье для биокамина, биоэтанол производится из натуральных материалов, и способно гореть без дыма и сажи, что отлично подходит даже для небольших квартир. Продукты горения такого топлива – это пар и углекислый газ, поэтому для установки такого камина вам не потребуется переживать о вентиляции.

Технология эксплуатации

Сама технология работы биокамина — это скрещивание спиртовой горелки и бензиновой зажигалки.

Популярные статьи  Ремонт смесителя на кухне своими руками: починка своими руками

Это позволяет получить огонь внутри стенок устройства. Вся остальная работа выполняется дизайнерами. Многие помнят процесс использования спиртовок еще с уроков химии в школе. Как раз биокамин — это такое же устройство, только доведенное до совершенства. В качестве топлива используется очищенный природный спирт, а именно этанол.

В результате сгорания этого спирта не появляется никаких вредных газов, которые могут навредить человеку. Поэтому для использования биокамина даже не нужна специальная вытяжка. К тому же, если вытяжки нет, то устройство можно использовать не только как элемент интерьера, но и отопительный прибор.

Система подачи топлива, которая используется в биокаминах, появилась довольно давно. Ее принято связывать с бензиновыми зажигалками. Керамический наполнитель пропитывается спиртом и тот постепенно испаряется при горении. Даже если конструкция будет перевернута, топливо не выльется и не произойдет ненужного возгорания.

Важно! Перед добавлением топлива в биокамин необходимо полностью его отключить и подождать в течение 15−30 минут полного его остывания. На большинстве конструкций реализована специальная ручка-слайдер, которая позволяет регулировать уровень подачи топлива и размер огня

При розжиге конструкции необходимо поднести спичку и открыть заслонку. Лучше всего использовать специальные каминные спички или дистанционную зажигалку

На большинстве конструкций реализована специальная ручка-слайдер, которая позволяет регулировать уровень подачи топлива и размер огня. При розжиге конструкции необходимо поднести спичку и открыть заслонку. Лучше всего использовать специальные каминные спички или дистанционную зажигалку.

Пламенем, горящим на спирте, гораздо сложнее обжечься, чем бензиновым или древесным, ведь температура его горения намного меньше

Однако все равно очень важно соблюдать все необходимые меры безопасности

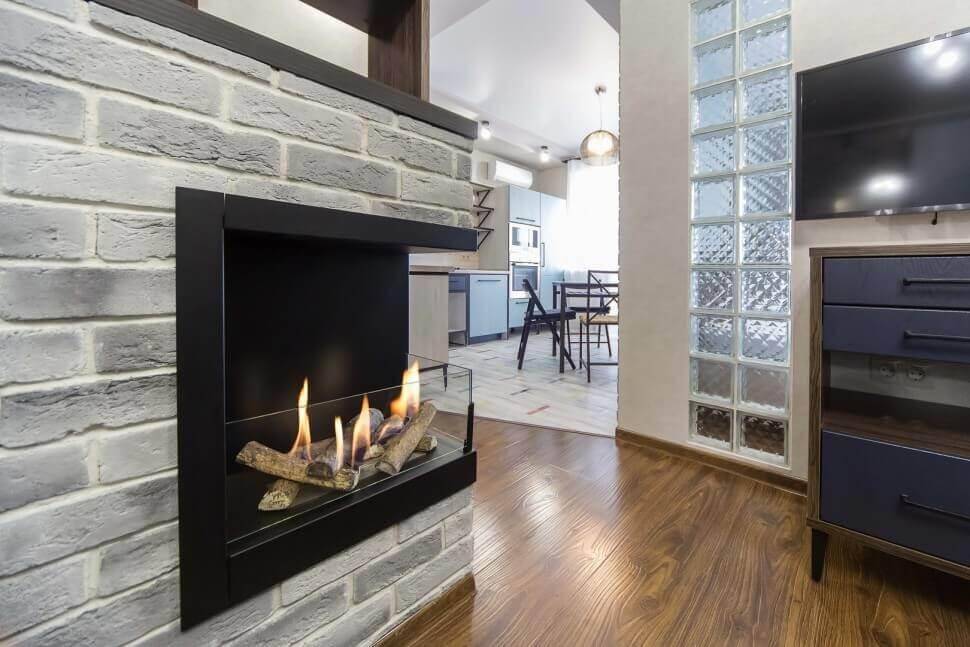

Топливо для биокамина

Основой для возникновения и поддержания пламени в биокамине является биоэтанол.

Камины на биотопливе: устройство, виды и принцип действия биокаминов
В основе биоэтанола лежат пшеница, кукуруза и рис — то есть экологически чистое сырье. Поэтому такое топливо не имеет загрязняющего эффекта. Все, что выделяется при горении — это газ и вода.

Средство для разжигания устройства можно приобрести в строительном магазине. Оно продается в разных объемах и, в зависимости от характеристик биокамина, обеспечивает разное количество часов горения.

Важным преимуществом такого вида топлива перед другими является то, что оно не образует искр при зажигании. Это исключает возможность возгорания близ находящихся предметов. Помимо прочего оно не оставляет загрязняющих веществ на корпусе устройства.

Виды биологического топлива

Условно все производимое биологическое топливо для каминов можно разделить на три группы:

  1. Биоэтанол, денатурированный спирт с некоторыми присадками для реалистичности огня.
  2. Биодизельное топливо, производимое на основе растительных масел.
  3. Биогазовое топливо, производимое из отходов жизнедеятельности человека, и считающееся аналогом природного газа. Используется в основном в промышленных целях.

Биотопливо производят по всему миру: в странах Европы, в Америке, в Азии и даже в Африке. В настоящее время основным поставщиков подобных продуктов является Бразилия. Давайте рассмотрим горючее для биокамина более подробно:

  • Биоэтанол, выглядящий как бесцветная жидкость не имеющая запаха, создается на базе спирта. Спирт для создания горючего получается из углеводов, которые находятся в сахаре, что является залогом натуральности продукта. Сахар добывают из тростника, картофеля, свеклы, кукурузы. Этанол может быть произведен из древесного сырья, в котором присутствует целлюлоза.
  • Биодизельное топливо, как и биоэтанол, является безопасным и чистым продуктом, при попадании в воду, оно не причиняет вреда другим организмам и окружающей среде. Создается это горючее из растительных и животных жиров, которые могут быть получены из кокосового, соевого, пальмового масел. В Европе практически каждый камин на жидком топливе использует биодизель.

Камины на биотопливе: устройство, виды и принцип действия биокаминовБиотопливо производства Швейцарии

Выбирая себе биотопливо для использования в камине, обратите внимание на сертификационную документацию, а после на уровень теплопроизводительности горючего, описание цвета пламени, его резкости и звукового сопровождения. Ведь вы выбрали себе биокамин, чтобы иметь возможность лицезреть дома настоящий огонь, который безопасен для вас и окружающей среды

Техника безопасности и советы при работе с биотопливом

Когда вы делаете биотопливо для камина своими руками, обязательно придерживайтесь правил безопасности. У покупной продукции всегда есть соответствующие сертификаты, свидетельствующие о многочисленных проверках состава топлива и его безопасности для окружающих. У домашнего биотоплива подобных гарантий нет.

Чтобы избежать опасных ситуаций, придерживайтесь следующих правил:

  1. Не доливайте смесь в камин при горящем пламени.
  2. Не используйте бумагу для розжига современных экокаминов.
  3. Перед заливкой топлива в камин, убедитесь, что он находится в холодном состоянии.
  4. Не наполняйте топливный бак камина больше, чем на одну треть. Если вы зальете биотопливо в бак до самых краев, камин может воспламениться.
  5. Удалите топливо из топливного бака, если камин не используется. Излишки топлива удаляются из бака сразу после прекращения пользованием камином.
  6. Разбавлять этанол посторонними горючими смесями (например, керосином) категорически запрещено. Смешивание этанола с горючими смесями приводит к отравлению продуктами горения.
  7. Удаляйте остатки биоэтанола из горелок и топливного бака на постоянной основе. В противном случае из открытых емкостей с этанолом будут исходить спиртовые пары.
  8. Не используйте для розжига зажигалку. Для этих целей существуют специальные приспособления на длинной ручке. Высохнув, этанол все равно может вспыхнуть. Он невидим глазу, поэтому при попадании случайной искры на высохшее пятно этанола есть риск создания пожароопасной ситуации или получения ожога.

33 Технология изготовления биокаминов

Технология изготовления подобных изделий не отличается особой сложностью. На начальном этапе предпринимателю следует создать стеклянный кожух (экран будущего камина).

Стекло нужно вырезать так, чтобы оно подходило под размер металлического ящика. Элементы подобной конструкции соединяются с помощью силиконового герметика.

В качестве топливного блока будущего камина можно использовать обычное металлическое кашпо. Его нужно будет установить в ящик и накрыть сеткой.

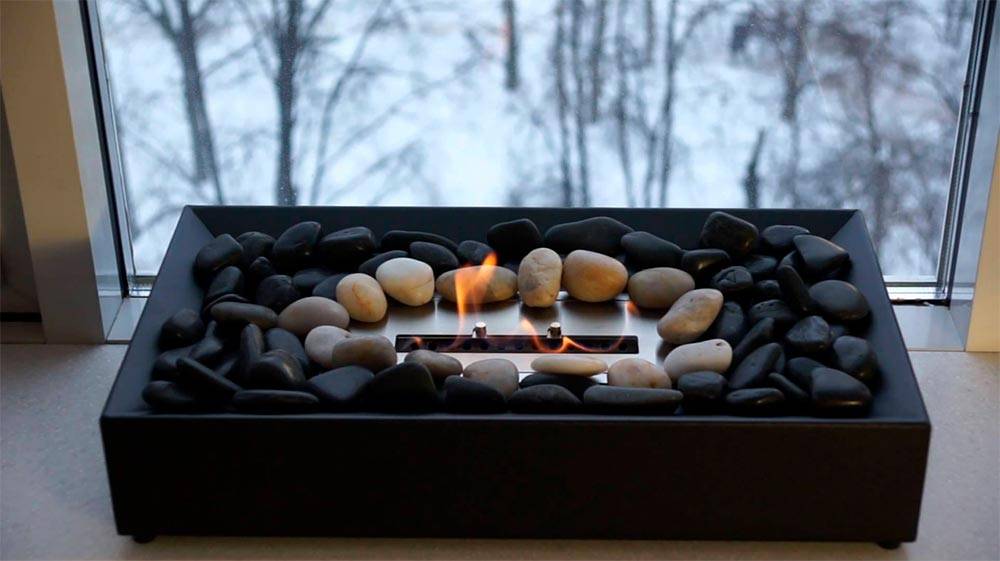

Затем на нее необходимо будет положить камни, которые будут способствовать равномерному распределению тепла между металлической решеткой и кожухом.

Популярные статьи  Вытяжная вентиляция на балконе и лоджии: варианты организации вентилирования

Бизнесмену также нужно будет изготовить фитиль и поместить его в банку с топливом.

Что касается самого биотоплива, то его можно приготовить самостоятельно, смешав спирт с бензином для заправки зажигалок. Перед непосредственным использованием приготовленное биотопливо необходимо встряхнуть.

Преимуществом использования подобных конструкций является то, что для их эксплуатации не потребуется дымоход.

Камины на биотопливе: устройство, виды и принцип действия биокаминовВ процессе сгорания биотоплива не образуется сажи, дыма и грязи. К тому же, установка подобных каминов не требует согласования с пожарной инспекцией.

Единственным условием безопасного использования подобных каминов является регулярное проветривание помещения.

Как выбрать?

Кроме дизайна и исполнения, биокамины обладают рядом характеристик, которые нужно учитывать при выборе и покупке. К ним относятся:

  • мощность,
  • система управления;
  • допустимый тип топлива.

Мощность биоочага зависит от размеров и конструкции топливного резервуара и горелки. Биоэтанол горит по всей поверхности, поэтому чем больше площадь топливного блока, тем интенсивнее пламя, а следовательно, больше теплоотдача и расход топлива. Некоторые модели состоят из нескольких топливных блоков, что позволяет регулировать интенсивность горения.

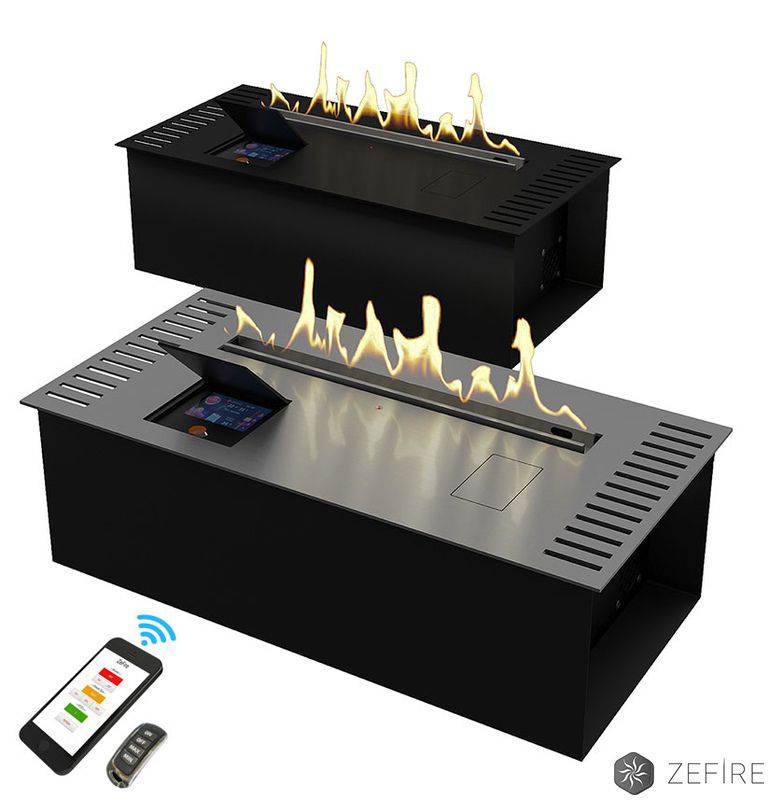

Система управления может быть ручной, она подразумевает розжиг огня с помощью зажигалки, гашение вручную задвижкой, и регулярный контроль горения. Современные модели биокаминов полностью автоматизированы, в них реализованы управление с помощью пульта, авторозжиг, система контроля поступления топлива и интенсивности горения, а также встроены датчики топлива и контроля углекислого газа. Стоят такие модели значительно дороже, но их безопасность и удобство эксплуатации выше.

Тип топлива определяет конструкцию топливного бака. В биокаминах используют специальные жидкости или гелевые составы, каждый тип топлива имеет и плюсы, и минусы. Гель удобнее при эксплуатации небольших мобильных моделей с открытой камерой — он не боится опрокидывания, не разливается, а также лишен запаха. Пламя при сгорании геля не отличимо от натурального огня. Жидкости на основе спирта используют преимущественно в больших стационарных моделях.

Это интересно: Монтаж печи-камина — как своими руками установить в доме камин

Принцип работы биокамина

Что же такое биокамин (экокамин)?  Это прибор с настоящим живым огнем, но не требующий дымохода и дров, состоящий из топливного блока и внешнего декоративного оформления.

Камины на биотопливе: устройство, виды и принцип действия биокаминов

Топливом  для биокамина служит этиловый спирт со специальными добавками (биоэтанол), который при сгорании разлагается на углекислый газ и воду, не оставляя копоть и сажу, не выделяя в помещение вредные токсичные вещества.

Биокамин не представляет опасность для здоровья человека. Однако живой огонь может стать источником пожара. Для безопасной эксплуатации горелка современного биокамина снабжена заслонкой, которая не только помогает регулировать высоту пламени и скорость сгорания биотоплива, с ее помощью тушится огонь и исключается возможность испарения топлива. Устанавливать прибор необходимо в хорошо проветриваемом помещении.

Биокамин не только источник тепла. Он так же является акцентом в современном интерьере, уравновешивающим общую композицию.

Это интересно: Камин на биотопливе

Что такое биотопливо

Для работы экокаминов предназначены специальные горючие составы, полученные от переработки биологических отходов либо изготовленные на основе растительного сырья. Оно дает красивое «живое» пламя без искрообразования, запахов, копоти и дыма.

Самый распространенный вид топлива – денатурированный этанол. Дополнительно его обогащают специальными присадками, которые окрашивают огонь в теплый оранжевый цвет. А для желающих наслаждаться полной иллюзией костра с характерным потрескиванием дров существуют специальные биогели, в состав которых входит морская соль.

Продается экотопливо в виде жидкости или желеобразного геля в банках, бутылках или канистрах емкостью от 1 до 5 литров, причем составы могут быть ароматизированными или нейтральными

В составе промышленного экотоплива должно быть не менее 95% биоэтанола, 3-4% воды и 1-2% различных добавок (например, метилэтикетон или битрекс), которые предупреждают расслоение смеси на воду и спирт и придают красивый цвет пламени.

Чтобы подобрать подходящее топливо для своего камина, акцентируйте внимание на теплопроизводительности горючего (в среднем при сгорании 1 литра вырабатывается около 6,5 кВт/ч тепла) и наличии сертификата качества. Хотя в качестве топлива для камина можно использовать и обычный спирт, но его синеватое пламя не сравнить с теплым огнем, характерным для горящей древесины, которое дает биоэтанол

Хотя в качестве топлива для камина можно использовать и обычный спирт, но его синеватое пламя не сравнить с теплым огнем, характерным для горящей древесины, которое дает биоэтанол

Но при желании смесь для заправки можно сделать и своими руками. Для этого понадобится:

  • Очищенный 96-процентный этиловый спирт с бесцветным пламенем – 1 литр.
  • Бензин с высоким октановым числом, например, «Калоша» (простой автомобильный не подойдет – при горении будет выделяться характерный запах) – 50 мл.
  • Ароматические добавки из эфирных масел (по желанию) – 5-7 капель.

Затем нужно смешать жидкости в указанных пропорциях, взболтать до получения однородной массы и залить в горелку или топливный блок. Недостаток этого способа в том, что горючий состав пригоден для использования только сразу после приготовления, сделать запас для длительного хранения не получится – смесь расслоится.
