Установка грибка вентиляции на крышу: виды и способы установки дефлектора на вытяжную трубу

Для чего утепляют вентиляционные трубы

Многим известно такое слово, как конденсат. Если вентиляционная труба не будет утеплена, то ее внутренней части обязательно будет собираться конденсат. Далее вода будет стекать вниз по трубе, а потом – по стенам в помещение. В таком случае последствия могут быть очевидными: стены начинают сыреть, образуется плесень, грибок, обваливается штукатурка. В конце концов, будут видны потеки от вентиляционного канала.

В зависимости от того, из чего выполнен вентиляционный канал, зависит степень образования конденсата. К примеру, вентиляционная труба из оцинкованного металла может быть быстро испорчена, если покрытие будет нарушено. Коррозия уничтожит металл. В то же время алюминиевые или поливинилхлоридные трубы не меняют своих качеств под воздействием конденсата.

И на этом не окончены неприятности, которые может принести конденсат. В зимнее время влага начинает превращаться в лед на тех участках, где вентиляционная труба находится вне помещения. В то время, когда на улице стоят сильные морозы, всего за несколько дней труба диаметром 15 сантиметров может полностью замерзнуть. Соответственно вентиляция не будет обеспечена.

Итак, откуда же появляется влага (конденсат) в вентиляционном канале? Существует две причины появления конденсата:

  • искусственное увлажнение воздуха в помещении. Влага появляется при мытье посуды, полов, при стирке и приготовлении пищи. Однако в промышленных помещениях это правило не срабатывает;
  • метеорологическая влажность. Оказывается, что чем выше температура воздуха, тем больше влаги он может удерживать.

Стопроцентный показатель влажности – это максимальный уровень содержания воды в атмосфере при образовании пара. Но только изменится температура, как влажность изменяется. Если наблюдается сильное похолодание, то влажность может составить 100 процентов. Тогда вода начнет конденсироваться на поверхности, которая имеет меньшую температуру. В данной ситуации конденсат будет собираться в вентиляционном канале.

Установка грибка вентиляции на крышу: виды и способы установки дефлектора на вытяжную трубу

В производственных масштабах часто выполняют принудительную систему вентиляции. Она создает высокую скорость воздушного потока. Такая система применяется для удаления вредных запахов, пыли и дыма. При этом система создает сильный шум. Поэтому на производстве часто выполняют теплоизоляцию вентиляции для того, чтобы уменьшить громкость работы вентиляционной системы.

Особенности работы с дефлектором

Обязательно для достижения хорошего результата, необходимо при изготовлении учитывать такие особенности:

  • Если диаметр трубы большого размера, то для надежности следует поставить дополнительные растяжки для фиксации, которые необходимо заранее изготовить из проволоки.
  • Давление, которое внутри дефлектора усиливается исходя из того, насколько сильный поток, который опускается вниз по каналу.

Данное приспособление очень полезное, и даже, можно сказать, незаменимое устройство для жилых домов. Дополнительно о том, как сделать дефлектор ЦАГИ своими руками можно увидеть в данном видео:

Что еще почитать по теме?

Дефлекторы систем вентиляции

Устройство и принцип действия

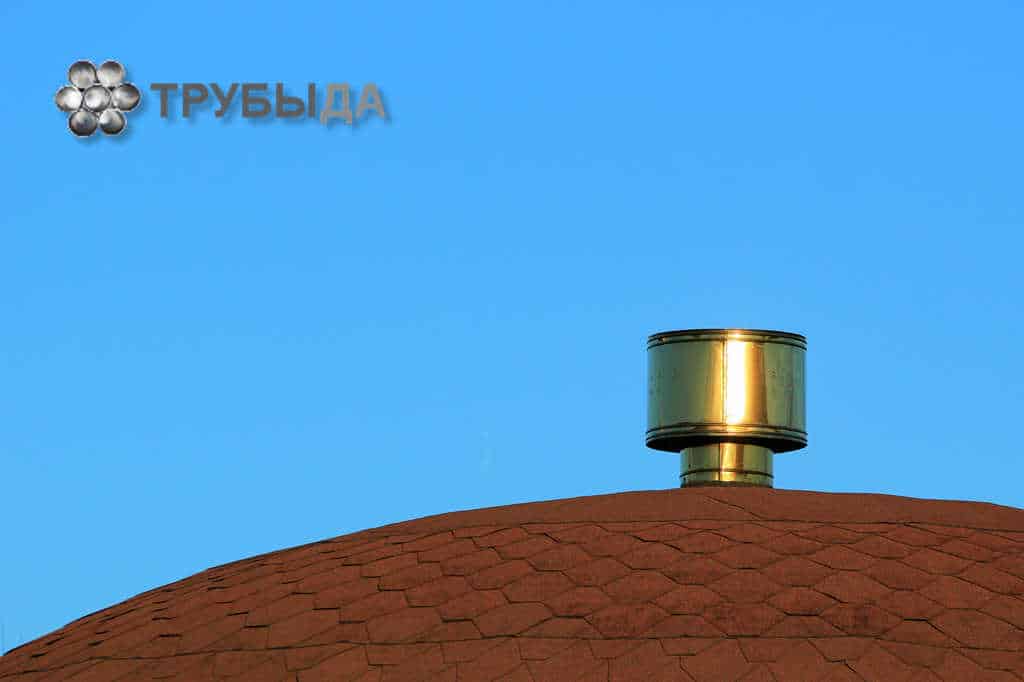

На фото – одна из наиболее распространенных разновидностей дефлекторов.

В первую очередь необходимо разобраться, что такое дефлектор в вентиляции, так как область применения сильно сказывается на конструкции устройства. В приточно-вытяжных системах естественной вентиляции дефлектор устанавливают на оголовке вытяжного канала для повышения тяги за счет создания области пониженного давления.

Принцип действия устройства основан на законе Бернулли, одним из следствий которого является эффект разрежения воздуха в потоке с изменяющимся сечением. Чем выше скорость потока, тем заметнее перепад давлений.

На схеме показаны потоки ветра (рис. а) и потоки воздуха на выходе из канала (рис. б), а также зоны повышенного и пониженного давления (отмечены символами «+» и «-«).

Если мы рассмотрим устройство дефлектора вентиляции, то увидим несколько основных частей (вариант ЦАГИ):

  1. Диффузор. Представляет собой отрезок трубы в форме усеченного конуса, который узкой стороной надевается на трубу. Повышает давление в трубе у оголовка, таким образом, повышает разницу давлений и активность эжекции вытяжного воздуха потоками ветра;
  2. Зонт или колпак. Служит для защиты канала от попадания осадков, мусора и других посторонних предметов;
  3. Внешний цилиндр или корпус. Рассекает поток ветра, создавая внутри область пониженного давления.

Чертеж вентиляционного дефлектора, где: 1 – оголовок трубы; 2 – диффузор; 3 – корпус; 4 – лапки (стойки) зонта; 5 – зонт (колпак).

В варианте конструкции Григоровича мы увидим несколько иную картину.

В состав устройства входят такие узлы:

  1. Диффузор. Здесь мы видим тот же усеченный конус, однако надетый на трубу широкой стороной, причем сечение этой стороны превышает сечение оголовка. Эту деталь еще называют «стакан», в таком случае оголовок трубы будет «нижним стаканом»;
  2. Зонт или колпак. Выполняет защитную функцию, как и в предыдущем примере;
  3. Обратный конус. Устанавливается под колпаком вершиной вниз и служит для предотвращения накапливания воздуха под зонтом, а также для создания совместно с диффузором сужающегося потока ветра над оголовком.

Устройство конструкции Григоровича.

Разновидности

Современный строительный рынок предлагает множество различных моделей и конструкций.

Подбор дефлектора для вентиляции следует осуществлять с учетом имеющихся в свободном доступе разновидностей и погодных условий вашей местности.

Рассмотрим наиболее распространённые модели:

  • Конструкция Центрального Аэрогидродинамического Института (ЦАГИ) – является одной из наиболее популярных разновидностей. Конструкционные особенности мы рассмотрели выше;
  • Модель Григоровича. Это, пожалуй, самая распространенная разновидность дефлектора в нашей стране и за ее пределами. Конструкция также рассмотрена в предыдущей главе;
  • Тарельчатая открытая конструкция типа Astato. Также весьма распространена и популярна за счет простого устройства и эффективной работы;
  • Ротационные модели. Представляют собой сложные устройства с вращающейся частью и специальной системой лопастей, поддерживающих это вращение. Отличительная черта – более высокая цена и эффективность;
  • Н-образные модели. Отличаются наличием сразу двух дефлекторов на одном оголовке;
  • Дефлекторы-флюгеры. Представляют собой поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему отверстий и лопастей, вызывая эффект эжекции газа из воздуховода.

Н-образный вариант конструкции.

Популярные статьи  Почему коптит газовая плита с баллоном пропана: основные поломки и рекомендации по устранению

Кроме принципиальной схемы аппарата, нам понадобятся размеры сечений каналов и цилиндров или их соотношения. Расчет дефлектора для вентиляции производят на основании этих соотношений или выполняют «с нуля» для конкретного устройства.

Таблица размеров изделий для разных диаметров оголовка воздуховода.

Если говорить о материалах, то в подавляющем большинстве случаев все модели изготовлены из двух видов сырья: металла или пластика. Чаще всего используют оцинкованную сталь, жесть, нержавеющую сталь и алюминий.

Пластиковое изделие можно подобрать по цвету кровли.

Пластиковый дефлектор вентиляционный отличается более низкой стоимостью, разнообразием расцветок, однако боится высоких температур и быстрее приходит в негодность.

Можно ли устанавливать на дымоход

Установкой дефлектора незадачливые домовладельцы пытаются решить проблему недостатка тяги. Такое случается, когда дымоходная труба сделана неправильно – оголовок попал в зону ветрового подпора крыши, поднят на малую высоту либо сосед построил рядом высокое здание.

Лучший решение при недостаточной тяге — поднять дымоотвод на нужную высоту. Почему на оголовок нежелательно нахлобучивать различные насадки:

  1. Запрещается ставить зонты и прочие вытяжные устройства на трубы, отводящие продукты горения газовых котлов. Это требования правил безопасности.
  2. Печки и твердотопливные котлы при горении выделяют сажу, оседающую на внутренних поверхностях дымоходов и колпаков. Дефлектор придется чистить, особенно крутящийся.
  3. Внизу правильно построенного дымового канала предусмотрен карман для сбора конденсата и лишней влаги. Закрывать трубу от осадков бессмысленно, достаточно прикрепить на конце сопло, защищающее утеплитель сэндвича.

Оголовки печных газоходов допускается оснащать зонтиками, но турбодефлектор там точно не нужен. Тема монтажа колпаков на дымоотводные каналы подробно раскрыта в отдельном материале.

Устройство вентиляции на скатных кровлях

Чтобы свежий воздух циркулировал под кровлей, в нижней части крыши нужно установить так называемые продухи — подкровельную вентиляцию. В таком случае движение воздуха будет обеспечивать продуваемость подкровельного пространства.

Какие задачи должны выполнять вентиляционные трубы на кровле:

  • Прежде всего, это выветривание водяного пара. Отсутствие водяного пара не даст ему сконденсироваться на какой-то поверхности и тем самым вызвать её разрушение.
  • Урегулирование температуры кровли. Кровельные вентиляционные выходы должны поддерживать одинаковую температуру по всей крыше, тогда не будут образовываться сосульки и наледи после таяния снега на одной из частей крыши.
  • Уменьшение количества тепла после прогрева крыши солнцем. Проветривание не даст подкровельному пространству сильно перегреваться в солнечные дни и будет поддерживать постоянную температуру воздуха внутри помещения.

Установка грибка вентиляции на крышу: виды и способы установки дефлектора на вытяжную трубу

Турбодефлектор

Часто возникающей проблемой при строительстве газоотводящих каналов считается слабый уровень тяги. Некорректная циркуляция приводит к тому, что воздух из здания не выходит наружу. Дым от котла также способен попадать внутрь помещения. Чтобы избавиться от пробелмы нужно поставить на дымоход или вентилирующую конструкцию турбодефлектор.

Рассматриваемый элемент больше подходит для систем с естественным методом вентилирования. Прибор включает в себе несколько компонентов. Его структура включает в себе головку с лопастями, монтированную на основание посредством специальных подшипников, обладающим нулевым показателем сопротивления. Такая структура прибора позволяет ему крутиться со стабильной скоростью. Это свойство характерно даже для работы в условиях порывистого ветра.

Прибор имеет довольно интересный принцип действия. Потоки воздушных масс, направленные на лопасти, сдвигают с места головку изделия. Это приводит к разряжению среды внутри канала и улучшает показатели тяги. Чтобы турбодефлектор начал работать скорость движения ветра должна быть не меньше 0.5 м/с. Отзывы потребителей свидетельствуют о более высокой эффективности данного прибора, чем у его аналогов.

Ключевое свойтсво турбо дымоходов состоит в том, что вектор вращения головки прибора не меняется. С какой бы стороны не шли потоки воздуха, прибор крутиться в одном направлении

Это важно при создании отводящих конструкций газовых котлов и колонок. Даже при сильном воздействии ветра огонь в агрегате не погаснет

Ротационные дефлекторы могут быть поставлены на каналы с разным сеченем.

Их ставят на основания такой формы:

Купить турбодефлектор можно для создания дымоходов котлов или вентилирующих конструкций. Турбину применяют как для жилых зданий, так и для промышленных сооружений. В сельском хозяйстве рассматриваемый прибор применяют для отведения газов и паров воды. Его также используют для экономии электрической энергии. Это позволяет сильно снизить энергетические издержки. Турбо вентиляция также годится для сооружений различных спортивных комплексов и бассейнов.

Рассматриваемые приборы с размером от одиннадцати до двадцати сантиметров ставят для модернизации вентилирующих конструкций погребов или ангаров. Для комнат с площадью до пятидесяти квадратных метров нужны турбодефлекторы от двадцати до тридцати двух сантиметров. Изделия с размером до шестидесяти восьми сантиметров применяют для больших зданий. Например, многоквартирных домов, складов и т. д.

Срок службы

Колпаки на вентиляционные трубы имеют длительный срок службы, если не подвергаются сильному механическому воздействию (ураганный ветер, падающие ветки). Изделия, изготовленные из асбестоцемента и стали, служат 10–15 лет. Современные модели, имеющие в основе полимерный пластик с функцией защиты от ультрафиолетового излучения, рассчитаны на большой срок службы — 50 лет. Их срок эксплуатации зависит от нескольких факторов:

  • устойчивости к коррозии;
  • толщины изделия;
  • наличия емкости для сбора влаги;
  • качества выполненного монтажа;
  • утепления вентканала теплоизоляционными материалами.

Установка грибка вентиляции на крышу: виды и способы установки дефлектора на вытяжную трубуСовременные модели грибка могут служить до 50 лет

Дополнительные типы дефлекторов

Для некоторых видов дымохода могут подойти отражатели, которые тоже являются дефлекторами. В основном они применяются на отопительных приборах, работающих на жидком топливе.

К этим устройствам ставят дополнительные крепления, ведь они подвергаются сильным ветрам. Однако данное устройство должно быть сделано в соответствии с характеристиками газовой установки.

Важно учитывать, что если сделать отражатель больших размеров, то необходимую тягу он дать не сможет, а что еще хуже – затормозит само горение. Это из-за того, что дефлектор больших размеров может пропускать большие массы воздуха, которые, в свою очередь, тушат пламя. В устройстве данного типа вмонтировано дополнительное устройство, похожее на вентилятор

Внутри самого корпуса находятся лопасти, согнутые под определенным углом. Эти лопасти соединены в центральном узле, который служит в качестве оси вращения

В устройстве данного типа вмонтировано дополнительное устройство, похожее на вентилятор. Внутри самого корпуса находятся лопасти, согнутые под определенным углом. Эти лопасти соединены в центральном узле, который служит в качестве оси вращения.

Популярные статьи  Как научиться работать электросваркой: на что обратить внимание в первую очередь

Монтаж вентиляционного выхода

Установка вентвыхода производится в соответствии с заранее разработанной схемой местонахождения выходов. Особенности установки зависят от типа кровли и конструкции трубы. В комплектации фасонных изделий обязательно есть инструкция по установке.

Установка грибка вентиляции на крышу: виды и способы установки дефлектора на вытяжную трубуУзел прохода должен быть тщательно загерметизирован со всех сторон. Изделия заводского изготовления укомплектованы обычно всем необходимым для обеспечения полноценной защиты от воды

В целом, установка производится по одинаковому алгоритму:

  1. На месте выхода трубы осуществляется разметка, соответствующая диаметру отверстия. Если в комплекте проходного элемента есть шаблон, разметка наносится по шаблону.
  2. В кровельном пироге вырезается отверстие зубилом или ножницами по металлу: в кровельном материале, в слое гидроизоляции и утеплителя.
  3. Жидким герметиком крепится уплотнительная прокладка.
  4. На прокладку ставится проходной элемент и крепится саморезами к кровле. Основание проходной детали должно быть прикреплено к кровле максимально плотно.
  5. В проходной элемент крепится труба воздуховода и фиксируется шурупами. При работе желательно использовать отвес или строительный уровень, чтобы зафиксировать трубу вертикально.
  6. Со стороны чердака герметизируется выход воздуховода на крышу.

Вывод вентиляционной трубы является самым технически уязвимым узлом во всей системе вентиляции в доме

Здесь особенно важно не только решить эстетическую проблему, но и обеспечить надежную гидроизоляцию прохода с сохранением свойств на весь срок эксплуатации кровли

Для повышения тяги в вентиляционной системе на оголовок венттрубы обязательно надевается дефлектор. Дефлектор – это насадка, в которой под действием ветра происходит разрежение воздушных масс. Таким образом снижается аэродинамическое сопротивление потоку.

Установка грибка вентиляции на крышу: виды и способы установки дефлектора на вытяжную трубуПри выборе дефлектора нужно учитывать климатические особенности региона. Ряд производителей добиваются тех же целей, оснащая зонт электровентилятором

Так дефлектор выступает усилителем тяги. Кроме этого, вытяжное устройство:

  • защищает систему вентиляции от осадков;
  • не дает ветру задувать внутрь венттрубы;
  • препятствует явлению обратной тяги.

Принцип работы дефлектора любого типа основан на разрежении воздушной массы в устье вентиляционного канала, в результате чего отработанный воздух стремительно движется в его направлении без механического побуждения.

Дефлектор Григоровича своими руками

Наиболее популярный тип дымника — это дефлектор Григоровича. Он отличается упрощённой конструкцией и поэтому без особого труда создаётся своими руками.

Нижний цилиндр дефлектора Григоровича включает в себя несколько патрубков. Кроме него, основными деталями флюгарки данного типа считаются верхний цилиндр, конусный элемент и два кронштейна для крепления изделия к дымовой трубе.

Установка грибка вентиляции на крышу: виды и способы установки дефлектора на вытяжную трубу
Самыми главными частями дефлектора Григоровича считают диффузор, колпак и обратный конус

Несмотря на прекрасную способность дефлектора Григоровича усиливать тягу и защищать дымоход от проникновения посторонних предметов, у него обнаруживают один существенный недостаток — плохую работу в условиях низового ветра.

Дефлектор Григоровича изготавливают поэтапно:

  • Подготавливают инструменты (рулетка, линейка, фломастер, картон, ножницы по металлу, дрель, свёрла и саморезы) и материалы (металлические листы и полосы).
  • Определяют размеры устройства. Желая упростить расчёты, пользуются формулами соотношения параметров дефлектора. Согласно им, высота дефлектора — это 1,6 диаметра дымохода, ширина диффузора — в 1,2 раза больше диаметра дымового канала, а ширина колпака равняется двум диаметрам дымоотвода.
  • На картонном листе составляют чертёж каждой детали. Получившиеся шаблоны вырезают и соединяют друг с другом, проверяя, соответствуют ли их размеры правильным параметрам.
  • Удостоверившись в отсутствии ошибок, контуры всех картонных деталей обводят на металлических листах. Заготовки вырезают ножницами по металлу.
  • Свернув одну из деталей, формируют цилиндр — корпус диффузора. По краям изделия просверливают два отверстия, куда вставляют саморезы.

Установка грибка вентиляции на крышу: виды и способы установки дефлектора на вытяжную трубу

Первым делом создают такую деталь, как корпус дефлектора

  • По аналогии с изготовлением корпуса диффузора создают внешний цилиндр. Следом за ним делают колпак устройства, то есть сворачивают две металлические заготовки в конусы, а их края стыкуют.
  • В верхнем конусе, который чуть больше нижнего, вырезают и загибают 6 лапок. К этому изделию кромками прикрепляют нижний конус, заранее оснащаемый лапками для соединения с диффузором.

Установка грибка вентиляции на крышу: виды и способы установки дефлектора на вытяжную трубу

Колпак дефлектора оснащают ножками, которые помугут ему соединиться с цилиндром устройства

Изготовленный зонтик ножками сцепляют с внутренним цилиндром (диффузором). После этого его помещают во внешний цилиндр.

Установка грибка вентиляции на крышу: виды и способы установки дефлектора на вытяжную трубу

Дефлектор Григоровича имеет простую конструкцию

Ценные преимущества и некоторые недостатки

Среди самых известных преимуществ турбодефлектора назовем такие:

  • Быстрый обмен воздуха. Вращающаяся голова турбины обеспечивает довольно сильный приток свежего воздуха. Под кровлей вообще не скапливается конденсат! Все благодаря тому, что ротационное устройство всегда это делает быстрее, чем обычный дефлектор.
  • Энергонезависимость. В отличие от электровентиляторов, турбодефлектор не потребляет электроэнергию, а потому экономически более выгоден.
  • Полная защита. Особая конструкция турбодефлектора не позволяет попадать в вентиляционные каналы ни снег, ни дождь. Поэтому он идеально подходит для регионов с частыми сильными ветрами.
  • Долговечность. В среднем стандартные турбодефлекторы призваны служить около 100000 часов или 10 лет, хотя модели из нержавейки «живут» и до 15 лет. В среднем это в три раза дольше, чем у других моделей.
  • Легкость. Также турбодефлектор на практике весит намного меньше, чем другие элементы. Даже внушительных размеров такой прибор будет весить не более 9 кг, в тоже время как тот же ЦАГИ при том же диаметре основания имеет все 50 кг.

Сама продуктивность турбодефлектора в основном зависит от его величины, угла наклона крыши, места расположения и ветровой нагрузки в данной области:

Установка грибка вентиляции на крышу: виды и способы установки дефлектора на вытяжную трубу

А вот количество турбодефлекторов рассчитывается в зависимости от угла наклона кровли. Чем более кровля пологая, тем больше таких конструкций на нее нужно установить. Если же речь идет о скатной крыше, такой дефлектор ставят на наивысшую точку, обычно на выход вентшахты.

Единственная сложность, которая возникает в эксплуатации турбодефлектора – это его заклинивание. Случается это нечасто, и причинами такого обычно служит заклинивание подшипников и случайные механические повреждения.

Да, иногда также внутрь все-таки попадает какой-то посторонний предмет, но его достаточно будет просто вытащить. Если заели подшипники – тогда смазать. А в основном качественный турбодефлектор не требует частого обслуживания, достаточно раз в год смазывать подшипники (по окончании зимы).  Для этого используются специальные масла на основе нефтяных продуктов, которые не густеют в жаркие дни и не застывают в мороз.

И, наконец, еще одно ценное преимущество этого дефлектора заключается в том, что для его установки не нужны какие-то специальные знания или навыки: все предельно просто.

Популярные статьи  Обзор сплит-системы Ballu BSLI-09HN1: инверторная технология в китайском исполнении

Принцип работы

Воздушный поток, достигнув стенки верхнего цилиндра грибка, огибает его, после чего струя воздуха скользит по поверхности изделия, а затем устремляется вверх.

В это время находящийся в дымоходе газ подсасывается и выходит наружу в окружающее пространство. В результате воздух начинает двигаться в системе более интенсивно, а значит, тяга усиливается.

Установка грибка вентиляции на крышу: виды и способы установки дефлектора на вытяжную трубу

В том случае, когда воздушные потоки перемещаются не в горизонтальном направлении, а под некоторым углом или вертикально, флюгарка все равно срабатывает. Воздух проникает в верхний цилиндр сквозь зазор и уносит продукты горения. Только при низовом ветре мини-вихри, возникающие под колпаком, замедляют выведение дыма.

Выход вытяжки МП MAXI

Установка грибка вентиляции на крышу: виды и способы установки дефлектора на вытяжную трубу

Выход МП MAXI используется в качестве:

  • выхода вытяжки (обеспечивает вентиляцию жилого помещения);
  • выхода канализации (устраняет неприятные запахи и нормализует давление в канализационных системах).

Отличается увеличенными размерами. Общая высота ― 770 мм, диаметр внутренней трубы ― 125 мм.

МП MAXI изготовлен из ударопрочного полистирола, устойчив к механическим воздействиям. Даже когда «снежная шапка» лавинно сходит с крыши, она не повреждает выход вытяжки. Поэтому МП MAXI востребован в северных регионах.

В комплекте с МП MAXI поставляются изолированная (утеплённая) труба со встроенным колпаком, проходной элемент.

Утеплённая труба не промерзает

Это особенно важно для сурового северного климата.
Колпак с широкими вентиляционными зазорами пропускает воздух, даже если выход вытяжки занесло снегом. Также он защищает трубу от осадков и мусора

На колпаке не образуется наледь, которая может заблокировать поток воздуха.
Верхняя часть проходного элемента поворачивается вокруг своей оси на 180⁰. Поэтому МП MAXI можно использовать на кровлях с разным уклоном ― 30-45о или 45-60о. Вам не потребуются дополнительные элементы.

МП MAXI не выцветает и эстетично выглядит. Изготавливается в 10 оттенках, можете выбрать его под цвет кровельного материала.

Продукция изготовлена по заказу .

Для каких профилей подходит: для металлочерепицы Ламонтерра, ЛамонтерраХ, Монкатта, Трамонтана, Монтерроса, Монтекристо, для профлиста С-21, МП-20, НС-35. Может применяться на гибкой черепице и фальцевой кровле.

Допустимый уклон скатов ― 30-60 градусов.

Как монтировать:

  1. Выясните, где воздуховод «выходит» на крышу. Здесь вы будете устанавливать МП MAXI.
  2. Обведите маркером бумажный шаблон, который поставляется в комплекте.
  3. Вырежьте по шаблону отверстие в металлочерепице или профлисте.
  4. Соедините нижнюю часть изолированной трубы и воздуховод. Если изолированная труба не достаёт до воздуховода, используйте гофрированную трубу подходящего диаметра.
  5. Загерметизируйте место стыка гидро-, пароизоляции и выхода МП MAXI. Используйте соединительную ленту.

Сделать самому или заказать

Желательно принимать решение о строительстве вентиляционной системы еще на этапе проектирования здания. Особенно это актуально, если предстоит делать проходку воздуховода через кровлю из металлочерепицы.

В большинстве случаев для крепления грибка требуется монтаж опорной платформы. Для того, чтобы ее правильно рассчитать, потребуется время. Если его нет, то лучше обратиться к специалистам, которые сделают всю работу быстро и качественно. Но, при наличии опыта и оборудования сделать вентиляционный канал можно и самостоятельно.

Советы по выбору

Сделать грибок можно из подручных материалов, которые есть в хозяйстве. Для этого подходят канализационные пластиковые или чугунные трубы, оставшаяся после кровельных работ жесть. Но, работать с такими материалами тяжело, они не отличаются прочностью и долговечностью.

В торговой сети имеется широкий ассортимент готовых грибков с различными углами наклона опорной плиты. Изделия имеют большой запас прочности, просты в установке и эксплуатации. Их цена высока, но вложения того стоят.

Монтаж дефлектора-флюгера

Установка проибора с ветрозащитным элементом производится по определенному алгоритму.

Операция выполняется следующим образом:

  1. Внутрь дымоотводящего канала укрепляют на двух уровнях верхний и нижний подшипники. Кроме того, нужно закрепить вертикальную ось.
  2. Полуцилиндрическую ширму, крышу и полотно флюгера ставят на вертикальную ось.

Принцип работы дефлектора-флюгера достаточно своеобразная. После изменения направления ветра, флюгер начинает проворачиваться. Вместе с ним двигается штора, закрывающая канал от воздействия ветра. Поэтому дым начинает выходить с подветренной стороны дымохода.

Прием ветровые потоки скользят по полуцилиндрической ширме, усиливая тягу. Чтобы ветровой флюгер вместе с полотном легко вращался, нужно смазывать подшипники оголовка. В холодное время года, необходимо также сбивать наледи, возникающие из появления конденсата.

Данную разновидность прибора лучше всего использовать в регионах с мягким климатом и не слишком суровыми зимами. Поскольку обслуживать это устройство достаточно тяжело в условиях очень низких температур.

Основные моменты при выполнении вывода венттрубы на крышу

В процессе производства монтажных работ при выполнении прохода через кровлю необходимо обеспечить герметизацию стыка (подробнее: «Как сделать проход трубы через крышу из металлочерепицы – проверенные на практике варианты»). При нарушении герметизации, вода будет попадать под покрытие кровли, а также стекать по самой трубе внутрь помещения. При самостоятельной установке вентиляционной трубы на крыше герметик можно купить в любом магазине стройматериалов.

Верх трубы защищают специальным колпаком, назначение которого прикрывать систему от попадания внутрь осадков в виде дождя и снега. Современный метод решения этой проблемы – установка дефлектора на конец трубы.

Соединение воздуховода с вентиляционной трубой на кровле производят при помощи стыковочных фланцев. Для лучшей герметизации вывод оборудуют опорным кольцом. Для регулировки воздуха в трубу устанавливают специальный клапан.

Монтаж вентиляционной трубы на крыше осуществляют при помощи вспомогательных элементов, выбор их просто огромен. При затруднении в выборе того или иного элемента, можно получить консультацию специалистов, которые дадут совет, что нужно приобрести  для упрощения работы.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
