Принудительный бетоносмеситель своими руками: пошаговая инструкция и чертежи

Содержание

Изготовление бетоносмесителя

Основные детали конструкции

Бетономешалка принудительного действия своими руками изготавливается из нескольких основных узлов:

  • Двигателя;
  • Редуктора;
  • Бака на 200 л;
  • Вала;
  • Лопастей;
  • Рамы
  • Подшипников.

Принудительный бетоносмеситель своими руками: пошаговая инструкция и чертежи

Электродвигатель для бетоносмесителя

Кроме того, чтобы собрать все детали в единую конструкцию, понадобятся следующие инструменты:

  • Болгарка;
  • Дрель;
  • Сварочный аппарат.

Подготовка

Прежде чем начинать работу следует подготовить чертежи бетономешалки принудительного действия. Это несколько облегчит работу, а также позволит избежать ошибок и переделок.

Принудительный бетоносмеситель своими руками: пошаговая инструкция и чертежи

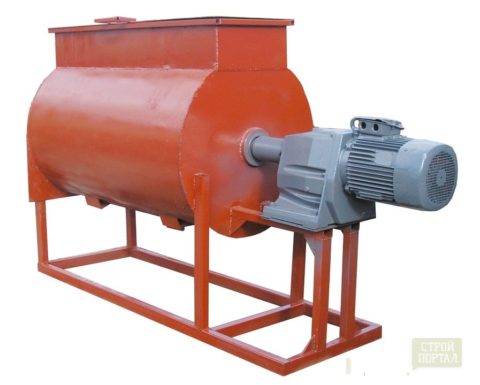

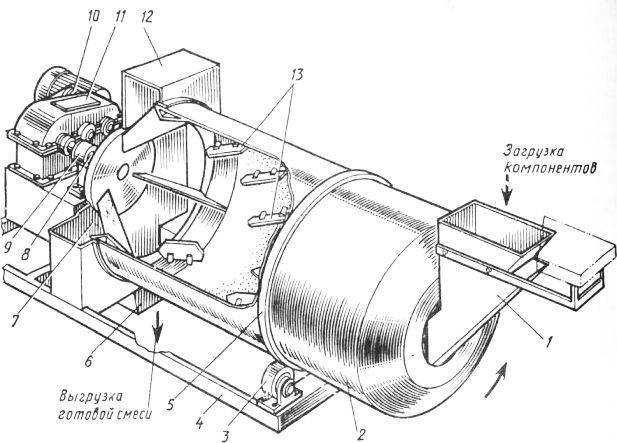

Схема бетоносмесителя с горизонтальным расположением барабана

Надо сказать, что существуют различные конструкции подобных агрегатов и в первую очередь они различаются расположением барабана. Он может быть:

Вертикальным В этом случае у бочки срезается верх, для засыпки компонентов раствора, и горловина, через которую будет проходить вал.
Горизонтальным Емкость и вал располагаются горизонтально, при этом у нее срезается боковина.

Чертежи бетономешалки принудительного типа можно выполнить самостоятельно, посмотрев на готовые конструкции, либо найти в интернете.

Сборка смесителя с горизонтальным расположением барабана

Теперь рассмотрим, как собирается принудительная бетономешалка своими руками с горизонтальным расположением бака:

В первую очередь необходимо собрать раму, для этого можно воспользоваться металлическими уголками. Проще всего выполнить два одинаковых треугольника. Уголки соединяются между собой при помощи сварки.

Так как конструкция будет достаточно тяжелой, с одной стороны можно предусмотреть ось с колесами. В этом случае один треугольник рамы должен быть меньше другого. Его размер подбирается в зависимости от радиуса колеса.

  • Далее с одной стороны треугольника необходимо приварить площадку для монтажа редуктора.
  • После этого к раме крепится ось с двумя кронштейнами, которые привариваются к редуктору.

Принудительный бетоносмеситель своими руками: пошаговая инструкция и чертежи

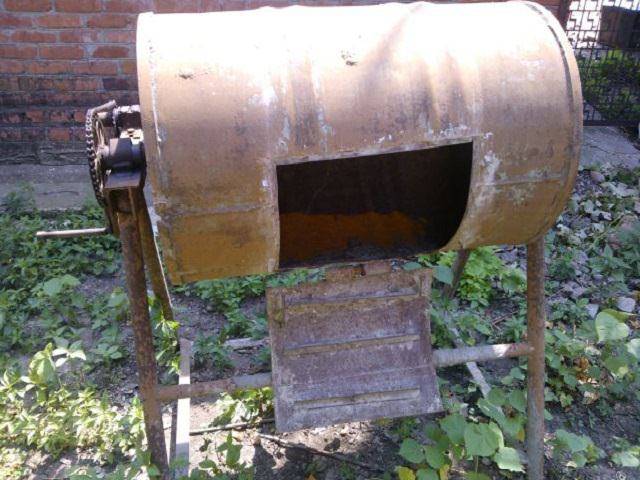

На фото — пример готового самодельного смесителя

  • Далее срезается боковина бочки, для загрузки барабана, после чего она устанавливается на раму. Барабан может жестко фиксироваться при помощи сварки, либо вращаться вокруг оси, для удобства выгрузки готовой смеси. В этом случае конструкция более сложная, кроме того, необходимо предусмотреть фиксацию барабана во время работы смесителя.
  • Далее в нижней части рамы выполняется площадка для двигателя и устанавливается сам агрегат. Монтаж двигателя лучше выполнять болтовым соединением.
  • После этого к оси смесителя привариваются лопасти, которые будут размешивать раствор.
  • В завершение работы следует соединить редуктор с двигателем при помощи ремня, которым осуществляется привод. Для этого, шкивы обоих механизмов должны располагаться в одной вертикальной плоскости.

Теперь самодельная бетономешалка принудительного действия готова, осталось только проверить ее в работе.

Принудительный бетоносмеситель своими руками: пошаговая инструкция и чертежи

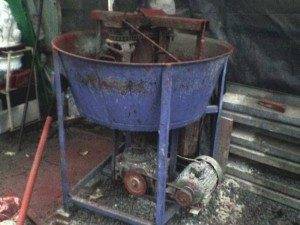

Пример самодельного смесителя с вертикальным расположением барабана

Сборка бетоносмесителя с вертикальным расположением барабана

Конструкция аппарата данного типа существенно отличается от вышеописанной машины.

Чтобы изготовить подобный принудительный бетоносмеситель своими руками, надо выполнить следующие действия:

  • В первую очередь нужно обрезать дно бочки и срезать горловину, чтобы обеспечить отверстие для оси.
  • Далее к бочке надо приварить четыре уголка, чтобы создать опору. Нижняя часть «ножек» укрепляется перемычками, которые будут служить основой для площадки двигателя и редуктора.

Принудительный бетоносмеситель своими руками: пошаговая инструкция и чертежи

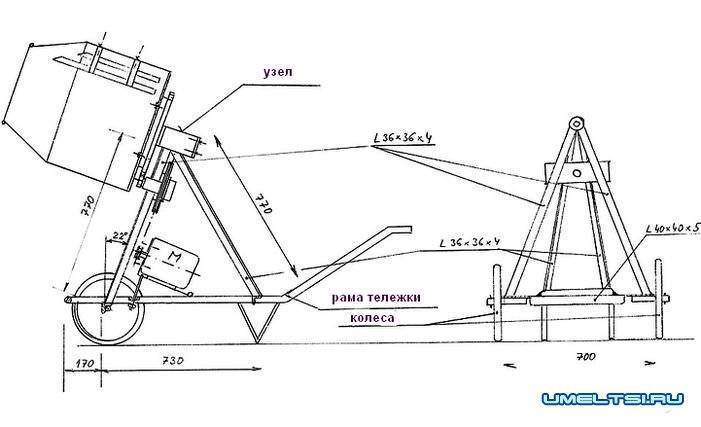

Схема простого смесителя

  • Далее надо установить в баке вал и выполнить систему его крепления. В итоге вал должен жестко фиксироваться как минимум в двух точках. К примеру, в бочке можно предусмотреть подшипник, который будет удерживать ось.
  • Далее к валу нужно приварить лопасти, обеспечивающие размешивание раствора.
  • После этого в нижней части нужно выполнить площадку для установки остальных механизмов.
  • Следующим шагом является установка редуктора и двигателя, после чего на их шкивы надевается ремень, осуществляющий привод. При монтаже двигателя желательно предусмотреть систему регулировки натяжения ремня.

Принудительный бетоносмеситель своими руками: пошаговая инструкция и чертежи

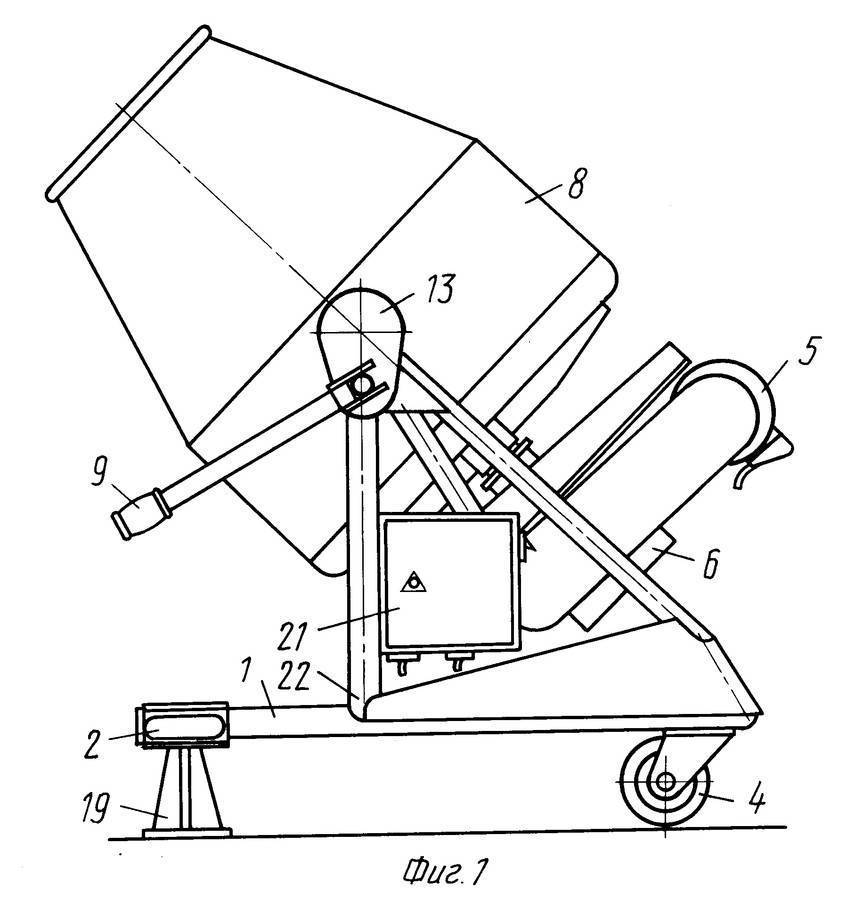

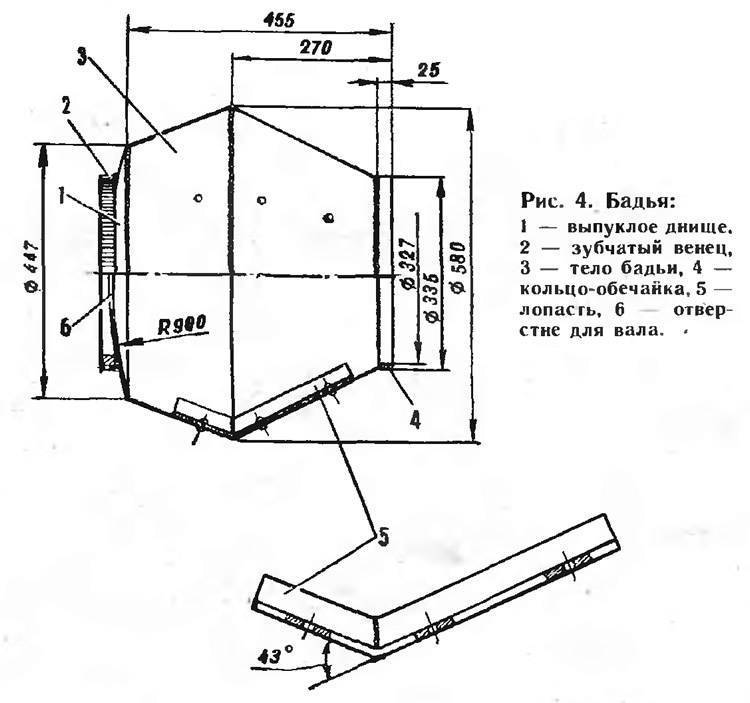

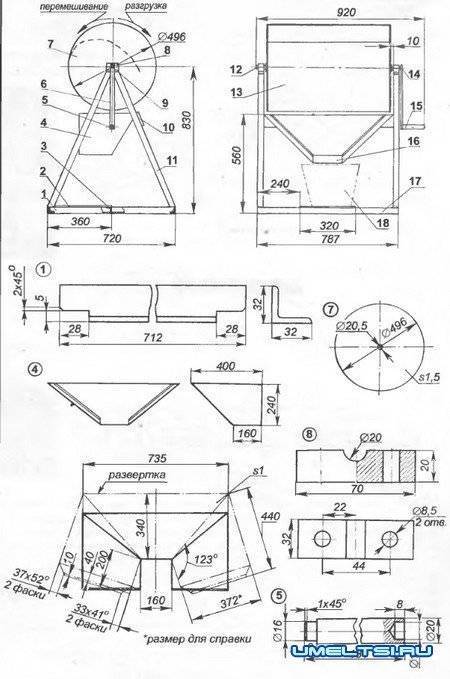

Чертеж бетоносмесителя

Вот, пожалуй, и все основные моменты изготовления бетономешалки. Конечно, ее производительность будет не такой высокой, как в случае с аппаратами заводского производства, которые за первые 20 секунд размешивают раствор до готовности около 80 процентов, однако ее вполне хватит для выполнения частных строительных работ. Причем, качественно размешивать с ее помощью можно бетонный раствор как с щебнем, так и без крупного наполнителя.

Преимущества принудительных бетономешалок

Бетономешалка принудительного действия обладает массой преимуществ. Приспособление простое и удобное в работе, не требует особых навыков для эксплуатации, если делать самостоятельно, то обходится сравнительно недорого.

Основные плюсы использования агрегата:

  • Идеальное качество смешивания отдельных компонентов, даже при условии соединения материалов разной структуры в сложных соотношениях
  • Быстрое получение качественного раствора нужной консистенции
  • Высокий уровень безопасности в процессе эксплуатации
  • Невозможность перерасхода раствора благодаря постоянному вытеканию смеси из емкости-груши
  • Большой срок службы (при условии, что лопасти будут оснащены защитными резиновыми скребками)
  • Минимальные трудо- и временные затраты, простое обслуживание
  • Бетономешалка принудительного действия может работать даже в самых сложных условиях строительной площадки

Основные моменты

Выбрать бетономешалку правильно – значит купить качественный и надежный агрегат. Из всей существующей специальной строительной техники бетономешалки работают в самых тяжелых условиях. Грязь, холод, жара не должны отрицательно сказываться на работе данного устройства. Поэтому покупать следует те мешалки бетона, механизм которых защищен от абразивного износа, повреждений и прочих воздействий.

Приемлемые габариты и незначительный вес способствуют легкому передвижению бетономешалки по строительному объекту и даже за его пределы. Шумность и удобство в процессе работы – это еще одни важные критерии, на которые нужно обращать внимания при выборе бетономешалки.

Принудительный бетоносмеситель своими руками: пошаговая инструкция и чертежи

Схема двухвального бетоносмесителя.

Опытные мастера и строители рекомендуют учитывать и ее сезонное предназначение. Чаще всего такой агрегат можно использовать, начиная с весны и заканчивая осенью. Зимой же не рекомендуется проводить бетонные работы. Это объясняется тем, что полученный раствор в холодный период года не обладает должными характеристиками. Как правило, все бетоносмесители рекомендуется использовать при температуре от +3 до +40 градусов Цельсия.

Популярные статьи  Одорант природного газа: особенности одорантов, нормы и правила их ввода

Недостатки применения

  • У электрических приборов это открытие люка спустя некоторое время после прекращения подачи электричества и, как следствие, сброс бетона (иначе тот застынет).
  • Кроме того, бетономешалки, в принципе, являются сезонными. В большинстве своем они (в особенности, небольшие агрегаты) не могут быть использованы при минусовой температуре. Вследствие этого зимой приходится дополнительно использовать парогенератор.
  • Отдельно стоит выделить минусы мотоприводных устройств – это дороговизна используемого топлива, высокий уровень шума во время функционирования, а также токсичность выхлопов.
  • Простая растворомешалка, способная функционировать при температуре не ниже +2 градусов, не имеет оборудования, которое обеспечивает нагрев смеси.
  • Производительность ручных агрегатов достаточно низкая, в то время как трудоемкость замешивания, напротив, высокая.

Принудительный бетоносмеситель своими руками: пошаговая инструкция и чертежи

Практический опыт использования принудительного бетоносмесителя

sdi1759

Замесил первый куб бетона. Всё работает как надо. Мешаю по 100-120 литров бетона. Двигатель тянет на холостых оборотах. Недостаток – загнуло одну лопасть. Буду усиливать её шестигранником.

VolodarisПользователь FORUMHОUSE

Посмотрите, как работает мой бетоносмеситель принудительного действия. Поставил лопасти плавающего типа и теперь он месит любую фракцию. Раньше сделал неподвижные лопасти. Их ломало. Теперь нет.

​sdi1759

У меня гравий максимум третьей фракции. Лопатку только чуть загнуло. Уголок не выдержал нагрузку. В крайнем случае, срежу лопасть и поставлю две дополнительных.

Пользователи FORUMHОUSE оценили самоделку sdi1759 и задали вопросы:

Andreysss

А более жесткий бетон можно месить?

sdi1759

Можно. Смеситель хорошо месит и сухую смесь, и полусухую тоже.

2mike

А вы проводили испытания на полную загрузку смесителя? Если бак 300 литров, то какой максимальный выход смеси?

sdi1759

Максимум мешал 200 литров бетона. Только такой объём я сразу не освою, поэтому делаю замесы по 100 литров. Ещё выявился недостаток шибера. Слишком большой. Буду уменьшать его в два раза.

Этапы изготовления самодельного принудительного бетоносмесителя

1. Заказ металла для бака.

sdi1759

На заводе мне рассказали о технологии вальцовки. Узнал, что от листа металла придётся отнимать 30 см. Переиграл заказ. Бак сделаю из «шестёрки», а дно из «восьмерки». Расходы следующие:

  • Плазменная резка металла — 750 рублей.
  • Вальцовка металла 6 мм 2х1.5 м и 8 мм 1х1.5 м со всеми услугами — 14700 рублей.

Высота бака 60 см. Теперь насущный вопрос. Какой редуктор купить для привода бетоносмесителя? Требуется редуктор с передаточным отношением 1 к 50, чтобы получить 30 оборотов в минуту.

2. Сборка бетоносмесителя.

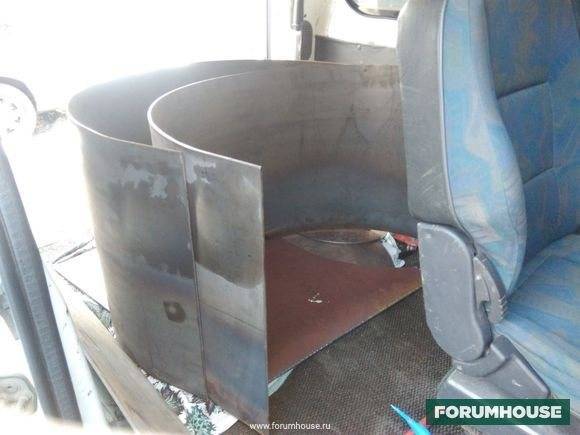

Пользователь привёз на машине детали бака.

Принудительный бетоносмеситель своими руками: пошаговая инструкция и чертежи

Купил редуктор за 3500 руб.

Примерил детали бака.

sdi1759

На портале мне задали вопрос. Не проще ли было отрезать нужный кусок металла от трубы, а не собирать бак из двух кусков. Я бы и рад, но под рукой нет такой трубы. Не б\у, не новой, а покупать целую — выкидывать деньги. В моём регионе проживания можно легко найти запчасти от подержанных иномарок, а с металлоломом, старой сельхозтехникой — проблема. В идеале — заказал бы изготовление бака мастеру за 5-6 тысяч, чтобы не мучиться самому. Но у нас такими видами работ никто не занимается. Поэтому делаю сам.

sdi1759 с другом сварил бак.

Оцените сварочные швы.

Разметил и изготовил шибер.

На этом этапе немного изменилась концепция бетоносмесителя. Пользователь купил другой редуктор за 3000 руб. с другим передаточным отношением, для установки под баком. Попутно доделал шибер.

sdi1759 заказал у токаря вал для бетоносмесителя за 5000 руб.

Далее выпилил в днище бака отверстие под вал.

Затем приварил вал. Усилил его фланцем. Приварил рёбра жесткости и установил шибер.

На финише работ приварил к баку «ноги». Площадку под установку редуктора. Установил шкив и собрал узел: вал-редуктор.

sdi1759 установил половинку соединительной муфты на вал.

Редуктор крупным планом, отмытый от консервационной смазки.

sdi1759

Муфту посадил на вал на шпонку d8 мм со сквозным болтом М10. Между собой половинки муфт соединил болтами М12 из нержавейки.

Финишная сборка бетоносмесителя.

sdi1759 установил двигатель.

Готовый агрегат.

Демонстрация работы бетоносмесителя.

С какой скоростью мешать бетон?

Мы не будем подробно рассматривать процесс замешивания бетона – это тема отдельной статьи. Отметим лишь тот факт, что момент кручения играет далеко не последнюю роль.

Читать также: Стандарты обжима витой пары

Вот почему редуктор «стиралки» лучше обычного мотора от скутера или авто. Он выдерживает практически любую нагрузку и может работать на невысоких оборотах. 25 полных циклов (оборотов) в минуту достаточно.

Для обеспечения такого количества редуктор может иметь разную схему. Самый простой, типичный вариант, когда редуктор сделан из ремня и шкива. Бетоносмеситель своими руками с моторчиком от мопеда отличается мобильностью. Редуктор удобен и компактен, для функционирования не нужна электроэнергия. Даже если у вас большая территория, сделанный аппарат перемещается по ней без лишних забот и хлопот.

Редуктор в данном случае должен быть цепным, иначе конструкция будет плохо функционировать.

Стоит ли делать бетономешалку самому

Насколько легко сделать устройство

Очень часто помимо вопроса о том, как самому сделать бетономешалку в домашних условиях, возникает вопрос, стоит ли ее вообще делать или купить заводскую?

Порой изготовление такого устройства потребует больших затрат, сил, времени и услуг специалистов. Поэтому приступать к ее изготовлению можно не только когда есть чертежи, но и все условия, материалы и опыт в механике и металлообработке.

Принудительный бетоносмеситель своими руками: пошаговая инструкция и чертежиСтационарный агрегат своими руками

Условия создания

Все вопросы о том, что такое мешалка, как сделать своими руками ее рабочую модель, какие при этом потребуются навыки и умения, должны быть решены заранее.

  • Например, в ходе работы понадобится опыт работы в электросварке. Если такового нет, или нет того, кто мог бы помочь, то лучше не браться за дело. В ходе работ по изготовлению, понадобится много материалов, устройств и механизмов.
  • Итоговая цена, и вообще, выгода этого предприятия, зависит от их наличия в бесплатном и дешевом доступе. Хорошо, когда все необходимые материалы и устройства можно найти в кладовых своего хозяйства или на крайний случай недорого приобрести их.
  • Опытному механику, конструктору, слесарю или человеку с опытом подобных работ лучше знать, как сделать агрегат своими руками (чертежи, хотя бы они были идеальными, не могут помочь сами по себе создать устройство для приготовления бетона).
Популярные статьи  Посудомоечные машины Flavia BI 45: лучшие модели, характеристики + отзывы владельцев

Принудительный бетоносмеситель своими руками: пошаговая инструкция и чертежиНедорогой вариант своими руками

Модификации бетономешалок

Чертеж сегодня может найти каждый. Несмотря на то, что работают они по одному принципу, конструкции могут существенно различаться по нескольким параметрам.

Принудительный бетоносмеситель своими руками: пошаговая инструкция и чертежиКак сделать оборудование своими руками?

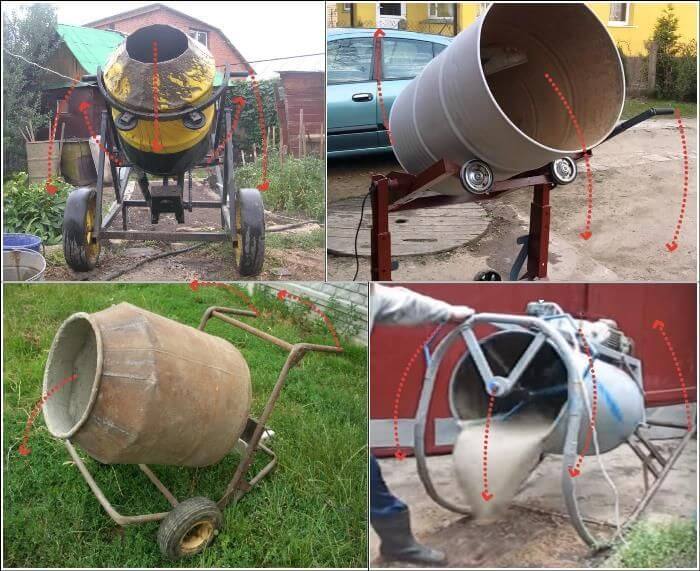

Ось вращения барабана

Барабан может вращаться не только строго вдоль горизонтальной оси, как в рассмотренном примере, но также с различным углом наклона. При этом емкость может иметь функцию наклона для облегченного освобождения материала.

Видео, как сделать самодельную бетономешалку, показывает, какие модификации доступны для изготовления и какие сложности предстоит преодолеть в ходе их создания.

Принудительный бетоносмеситель своими руками: пошаговая инструкция и чертежиНебольшой вариант своими руками

Стационарные и передвижные

Должна ли быть самодельная бетономешалка стационарной или передвижной, зависит от условий и особенностей работы на стройплощадке. Если работа предполагает перемещение по большой площади, то предпочтение лучше отдать мобильной версии.

Принудительный бетоносмеситель своими руками: пошаговая инструкция и чертежиСамодельная мешалка высокой производительности

По механизму перемешивания

Многим хочется знать, как сделать бетономешалку своими руками (видео-инструкция), чтобы максимально ускорить процесс изготовления бетона. Максимальную скорость изготовления имеют мешалки с принудительным механизмом перемешивания. Однако такие устройства достаточно сложны для самостоятельного изготовления, и к тому же потребляют много энергии.

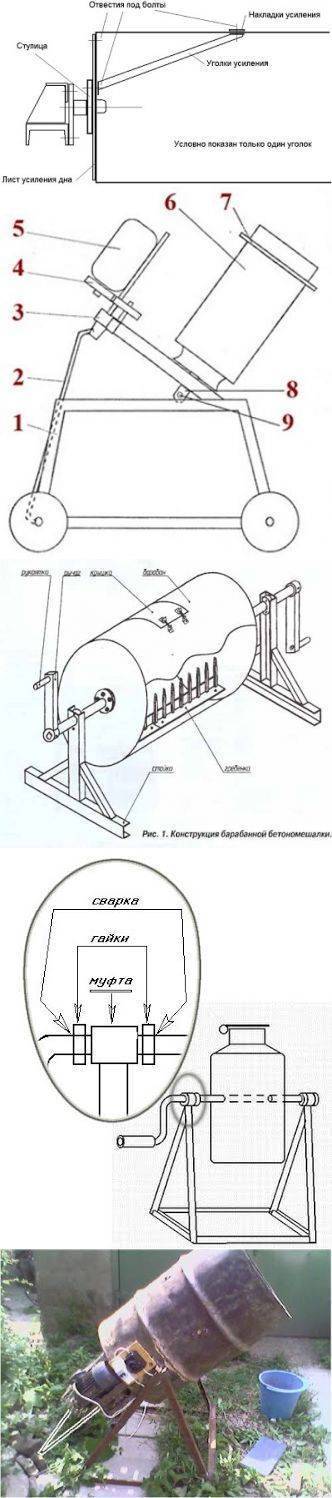

Конструкции самодельных бетономешалок

Простая механическая

Бетономешалка открытого типа

Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.

Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин. Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

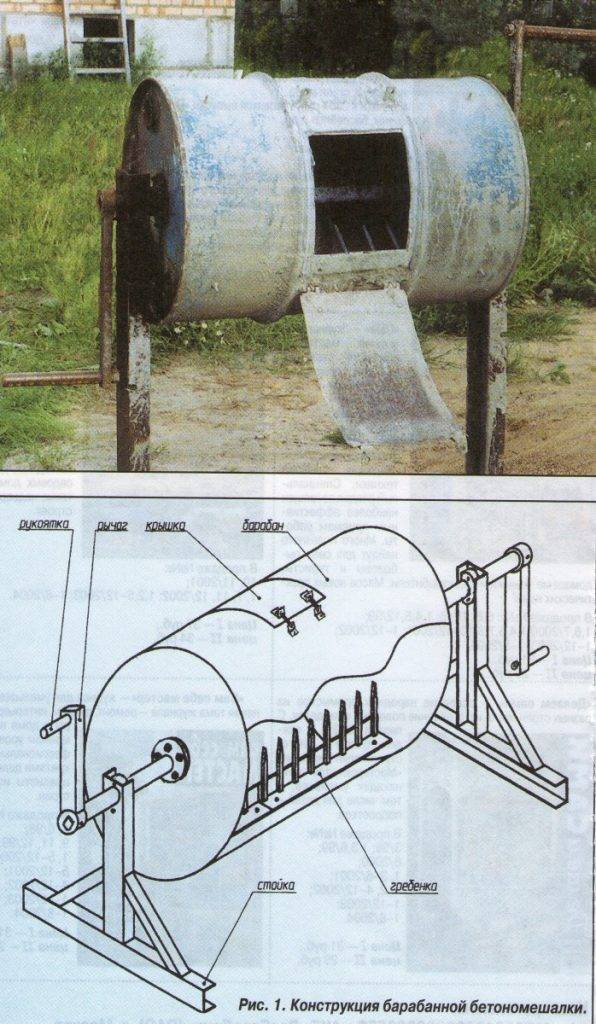

Комбинированная горизонтальная с гребенками

Бетономешалка с гребенчатым иксером

Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.

Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

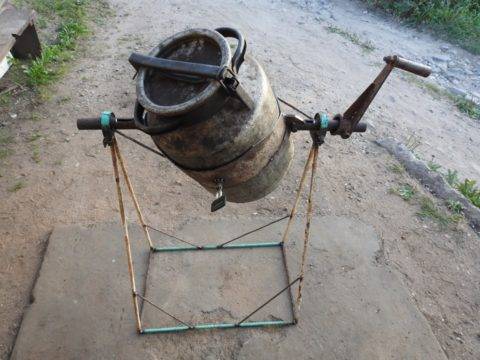

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:

  • Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
  • Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
  • Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Вибрационная

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.

Типичные ошибки следующие:

Конструкция вибрационной бетономешалки

  1. Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
  2. Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
  3. Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
  4. Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.

Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Какой бывает бетономиксер

Бетономешалки по способу смешивания разделяются в основном на четыре вида: гравитационные, механические, с вибрацией и комбинированные. Расскажем немного о каждой, чтобы иметь небольшое представление об этом и чтобы можно было выбрать себе подходящую. Ведь она может использоваться для абсолютно разных нужд: в основном это фундамент (дома, забора и много чего еще), но можно из нее отливать по форме разные строительные материалы. Блоки из цемента, арболита и прочего.

Популярные статьи  Антинакипин для стиральных машин: как использовать + обзор популярных производителей

Гравитационные

Агрегат такого типа — самый простой вариант и в изготовлении, и в использовании. Ручная бетономешалка своими руками, бадья которой просто вертится по оси, а компоненты раствора под действием силы тяжести перемешиваются. Для больших объемов этот вариант не подходит, потому что не обеспечивает хорошего смешивания. Но если вы всегда замешивали раствор в небольших количествах и большего вам не надо было, то этот вариант вполне может подойти.

Принудительный бетоносмеситель своими руками: пошаговая инструкция и чертежи

Механические

Такая самодельная бетономешалка принудительного действия в чистом виде редко используется, потому что имеет ряд недостатков. Выглядит она следующим образом: бочка в горизонтальном положении с отверстием вверху на всю длину. Ось проходит по центру бочки, и к ней приварены металлические детали, которые перемешивают раствор. Отверстие не позволяет крутить бочку только в одном направлении и приходиться её раскачивать из стороны в сторону. По сравнению с гравитационной, имеет больший объем, это плюс

Недостатки такие: неважное перемешивание по углам и разбрызгивание раствора при высоких колебаниях

Иногда механические бетономешалки делают абсолютно неподвижными, двигается только ось внутри ее, к которой приварены металлические рассекатели. Такая конструкция хорошо подходит для изготовления блоков из арболита. Об этом мы расскажем чуть ниже.

Принудительный бетоносмеситель своими руками: пошаговая инструкция и чертежи

Вибрационные

Изготовление этого вида ручной бетономешалки своими руками — не такое простое дело. Основной принцип в том, что раствор остается неподвижным, и вся работа по смешиванию возлагается на вибратор. Здесь есть много нюансов, которые, если их не учесть, приведут только лишь к потерянному времени.

Бадья обязательно должна быть круглой, не широкой, но высокой, похожей на форму советской стиральной машины. Вибратор должен быть строго определенной формы, похожим на две невысокие тарелки, сложенные вместе. Собственно, в домашних условиях две металлические тарелки — лучший вариант. Вибратор не должен быть слишком большим, размер его зависит от объема сосуда для смешивания. Если в выборе размера переусердствовать, то даже при видимой работе он все равно не будет перемешивать. И последнее: расположение вибратора внутри сосуда — строго по оси, расстояние до дна бочки равно диаметру вибратора.

Если соблюсти все эти условия, идеальный раствор из вашей бочки обеспечен. Но при плохом качестве песка или цемента придется перемешивать несколько дольше. Один минус: большой расход электроэнергии. И ни в коем случае не пытайтесь в качестве вибратора бочки использовать перфоратор. Многие умельцы пытались делать бетоносмеситель, но чаще всего терпели неудачу.

Принудительный бетоносмеситель своими руками: пошаговая инструкция и чертежи

Комбинированный бетоносмеситель

Бетоносмеситель такого вида представляет собой сочетание гравитационной и механической установки. Раствор вращается в горизонтальной или наклонной плоскости, а внутри самого сосуда делаются выступы, дополнительно помогающие перемешивать компоненты. Делаются они обычно из металлических пластин разных форм, которые привариваются к внутренней стороне фляги. Бетономиксер такого типа позволяет перемешивать раствор большого объема, качество смешивания тоже хорошее. Приварить пластины в бетоносмеситель не составит большого труда, поэтому этот вид самый широко используемый. В дальнейшем речь пойдет именно об этом типе бетономешалок.

Сравнительная характеристика бетоносмесителей

Сравним два принципиальных вида смесителей по ряду параметров. Гравитационные агрегаты значительно выигрывают по своим габаритам и массе.

Кроме этого использование аппаратов с вращающейся чашей позволяет значительно экономить на потребляемой электроэнергии, так как меньшая нагрузка позволяет устанавливать электродвигатели меньшей мощности или вовсе отказаться от их использования. Меньший вес облегчает и перевозку гравитационных смесителей с одной строительной площадки на другую. Недостатками являются отсутствие возможности производства сухих смесей, сложности в работе с вязкими веществами, повышенный расход цемента из-за невысокого качества смешивания компонентов.

К существенным достоинствам принудительных агрегатов является высокое качество приготавливаемой смеси за меньший промежуток времени на один цикл, возможность применения практически любых наполнителей и гарантия максимально равномерного и бережного их распределения в общей массе бетона. Смесители с горизонтальным валом плохо работают с крупноразмерным наполнителем, вертикальный вал хорошо справляется со щебнем любого размера.

Разработка механизмов: тонкости

Гравитационная система

Лучшим покупным вариантом такой бетономешалки станет Bruder на 180 л или Zitrek, не менее популярна марка Skiper CM-120, хотя это более дорогостоящий вариант. А можно и совсем сэкономить, сделав бетоносмеситель гравитационного типа самостоятельно из подручных материалов, использовав чертеж устройства. Этот вид отличается от других вариантов методом смешивания, которое осуществляется с помощью силы тяжести. Обязательный момент — наличие неподвижных лопастей внутри барабана. Разница — барабан располагается на оси так, чтобы груша могла свободно опрокидываться, что упрощает момент перед передачей раствора трактору или на строительную тележку.

Механическая бетономешалка

Изготовляя бетономешалку необходимо определиться с механизмом работы, например, будет ли вмонтированный миксер или нет.

Строительство небольших конструкций или обычная заливка фундамента не требует габаритных бетономешалок, зачастую застройщики обходятся самодельными механизмами, которые отличаются принципом воздействия, а именно:

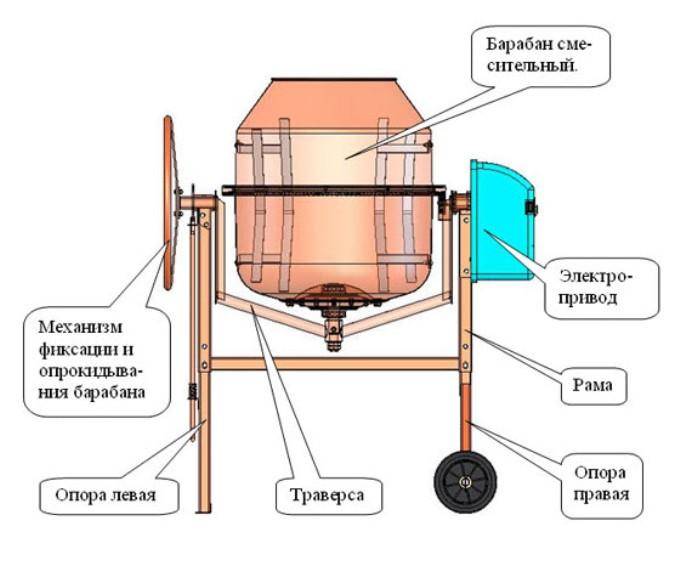

  • Принудительно-механический способ. Часто совмещается с гравитационным. Принцип устройства — горизонтальная или наклоненная груша с вмонтированным миксером внутри. Есть и безмиксерные бетономешалки, в этом случае за качество замеса отвечают неподвижные лопасти. Покупные аналоги — Limex 190 LS, «Лебедянь».
  • Принудительный вибрационный. Во время замеса бетона емкость остается неподвижной. Роль смесителя осуществляет миксер, который издает волны сжатия. Применяется электропривод, мощность которого должна быть не меньше, чем 1,5 кВт.
  • Комбинированный гравитационно-механический. Включает в себя объединение двух методов.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
