Замена жиклеров в газовой плите “Гефест”: подробное руководство по замене сопел

Как перевести газовую плиту на баллонный или природный газ

Из центральной системы газоснабжения на кухню поступает природный газ, как правило, NG G20, который подается в устройство под давлением 20 мбар. Для баллонов используют сжиженный газ, наиболее распространен LPG G30. Он поступает в устройство под давлением 50 мбар. Горение газовоздушных смесей не одинаковое из-за различия в составе и давлении. Для выравнивания пламени и предотвращения появления копоти в горелках устанавливают жиклеры определенных размеров.

Жиклер (форсунку или сопло) изготавливают обычно из бронзы или латуни. Он выглядит как болт с резьбой, но только с внутренним отверстием, через которое подается топливо. Чем оно больше, тем больше газа через него поступает. На торце форсунки выбивают цифры, которые обозначают диаметр отверстия в сотых долях миллиметра. Например, число 75 означает, что диаметр отверстия составляет 0,75 мм, а число 115 соответствует диаметру 1,15 мм.

Размер отверстия зависит от типа газа и мощности конфорки. Так как давление у сжиженного и природного газа неодинаковое, для них разработаны разные наборы форсунок. Для баллонного газа используют жиклеры с меньшим диаметром, так как давление его выше, чем у природного.

Каждая горелка (малая, средняя, большая, духовка) имеет свой жиклер, которому соответствует номер, определенный производителем. Чем горелка меньше, тем ниже ее мощность. Для ее работы необходимо меньше газовоздушной смеси, а это значит, что диаметр отверстия должен быть небольшим.

Замену форсунок производят, если необходимо перевести газовую плиту с природного газа на сжиженный и наоборот. Но это не единственная причина. Жиклеры меняют, если:

  • топливо неравномерно горит, и плита при работе коптит;
  • пламя шипит и отрывается от конфорки;
  • цвет пламени не синий, а желто-белый с красными проблесками.

Эти признаки говорят о том, что в газовой плите стоят неподходящие сопла. Когда техника работает некорректно, рекомендуют заменить не одну форсунку, а весь комплект. При переходе на баллонный газ это даже необходимо.

Отличия форсунок для природного топлива от форсунок для баллонов следующие:

  • укороченное тело болта;
  • меньше витков резьбы;
  • увеличенный диаметр отверстия.

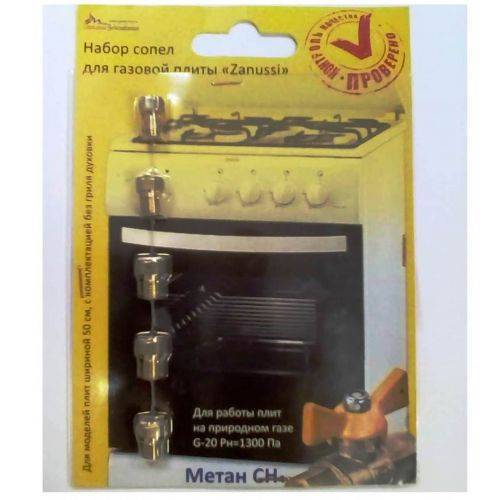

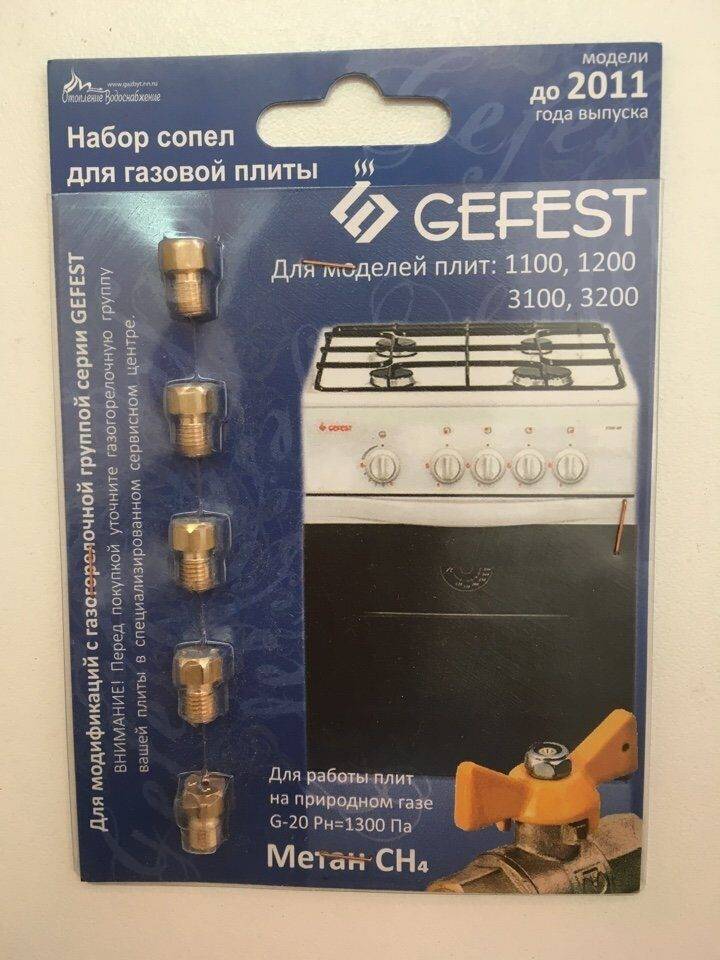

Обычно производители снабжают бытовую технику двумя видами форсунок. Но если их нет или устройство приобреталось давно, жиклеры можно приобрести в магазине или заказать на сайте производителя.

Перед покупкой необходимо определить, какой диаметр отверстия нужен

К выбору форсунок под баллонный или природный газ важно подойти ответственно, так как от этого зависит безопасность пользователей. Когда газ из жиклера идет криво, часть его скапливается под варочной панелью

Это может привести к взрыву. В техническом паспорте к бытовой технике содержатся данные о жиклерах для центрального газоснабжения и баллона. Если он был утерян, его можно найти в интернете, указав марку устройства.

Соотношение диаметров отверстий (в мм) к различному типу топлива приведены в таблице.

Тип горелки Тип газа (давление)
NG G20 (20 мбар) LPG G30 (50 мбар) NG G25 (20 мбар) LPG G30 (30 мбар)
Маленькая горелка 0,75 0,43 0,70 0,50
Средняя горелка 0,92 0,55 0,92 0,65
Большая горелка 1,15 0,60 1,15 0,75
Горелка духовки 1,20 0,65 1,15 0,75
Горелка гриля 0,95 0,60 0,95 0,65

При переводе плиты на сжиженный газ следует учесть, что не только меняют форсунки, но и устанавливают редуктор. С его помощью регулируют давление поступающего топлива.

Назначение и конструкция жиклеров

Из трёх существующих в газовой плите систем, газовая система, состоящая из запорных кранов, трубопроводов, горелок и конфорок, является базовой. Подробно об устройстве плиты мы писали в этом материале.

Независимо от модели плиты состав её компонентов одинаков, и в комплексе они служат для транспортировки подаваемого на плиту газа, смешению его с воздухом (для насыщения кислородом), дозированной подачи к отверстиям рассекателя. На газовом пути за дозировку и напор газа отвечают запорный кран и сопло горелки, иначе называемое форсункой или жиклером.

Принцип работы и устройство форсунки

Газ, подаваемый на конфорку газовой плиты (устройство, где происходит образование газовоздушной смеси), может быть разного типа – природным (метаном) или сжиженным (баллонным – пропаном).

Для эффективной, стабильной работы газовой плиты смешение газа и подача на рассекатель конфорки должны осуществляться равномерно, с определенный скоростью. Для этого в конструкции газовой горелки имеется важная деталь – жиклер.

Рассмотрим подробнее, что же такое жиклеры в бытовой газовой плите. Это деталь в составе горелки, предназначенная для того, чтобы газ поступал в конфорку с соответствующим давлением в нужном объёме. Для этого в форсунке сделано калиброванное проходное отверстие, определяющее параметры газовой струи, отвечающие условиям, заданным производителем.

Эти условия соотносятся с оптимальной мощностью газовой плиты, определяемой максимально полным сгоранием потребляемого газа, указываемой производителем среди технических характеристик оборудования.

Диаметр и резьба форсунок

Форсунки имеют болтообразную форму, снабжены наружной резьбой и головкой с шестигранным шлицем. Пропускное отверстие (сопло), расположенное в центре детали, имеет диаметр, рассчитанный соответственно типу газа, его давлению, а также способу подачи газо-воздушной смеси и мощности конфорки.

Для баллонного газа диаметр сопла (при одинаковой конструкции и мощности горелок) нужен немного меньше, для природного – чуть больше.

Если на плиту, подключенную к баллонному газу, установить жиклеры для природного газа, напор поступающего в горелку газа будет больше, воздуха (и кислорода) будет захватываться меньше, языки пламени будут шумные и длинные, иметь оранжевый цвет и коптить. В таком случае ситуацию можно изменить лишь заменой жиклеров на детали с меньшим диаметром сопла.

В большинстве моделей шестигранный шлиц разных жиклеров имеет один типовой размер, поэтому для откручивания заменяемой детали разных плит нужен ключ 7 мм.

Различными в жиклерах являются диаметры отверстий, шаг резьбы и длина детали (для природного горючего – длина короче, для сжиженного – длиннее). Размеры диаметра канала выбиваются на головке детали (в сотых долях мм, гораздо реже маркировка бывает в мм).

Жиклеры относятся к сменным деталям. При продаже плит, на них, как правило, установлены форсунки, предназначенные для природного газа. В комплектующие многих современных моделей плит на газе входят и сопла, предназначенные для переключения их на баллонный газ. Если этого нет, то набор жиклеров можно приобрести отдельно там же, в специализированных магазинах, либо через интернет.

Форсунки изготавливают из латуни. Она является термически стойкой, долговечной и устойчивой к коррозии. Во время работы нагреваются незначительно. В плитах старого образца вертикальные форсунки изготавливались из латуни, а основание, в которое они ввинчивались, – из алюминиевого сплава. Поэтому при замене или очистке сопла необходимо быть осторожным, чтобы не повредить резьбу.

Если утеряны документы на агрегат, определение резьбы жиклера газовых плит при покупке деталей на замену может вызвать некоторое затруднение. Однако определить шаг резьбы форсунок большинства плит не сложно, так как существует только два значения – 0.75 и 1.0 мм.

До 2009 года жиклеры для плит производились с шагом резьбы – 1 мм. В большинстве новых плит, выпускаемых с 2009 г., установлены форсунки с резьбой – 0,75 мм. Для определения размера достаточно приложить к резьбе линейку с отчетливо видимыми миллиметровыми делениями.

Популярные статьи  Рулонная штора своими руками за пару часов – стильно и намного дешевле, чем готовая

При переводе плиты на газ из баллона заменяют не только форсунки. Заменяют и газовый редуктор.

Порядок замены

Для успешной замены необходимо провести подготовительное исследование. В его рамках выяснить следующее:

  • какой вид топлива поддерживается установленными жиклерами;
  • каковы параметры альтернативных форсунок для данной модели плиты;
  • какой вид топлива подается в газовую систему.

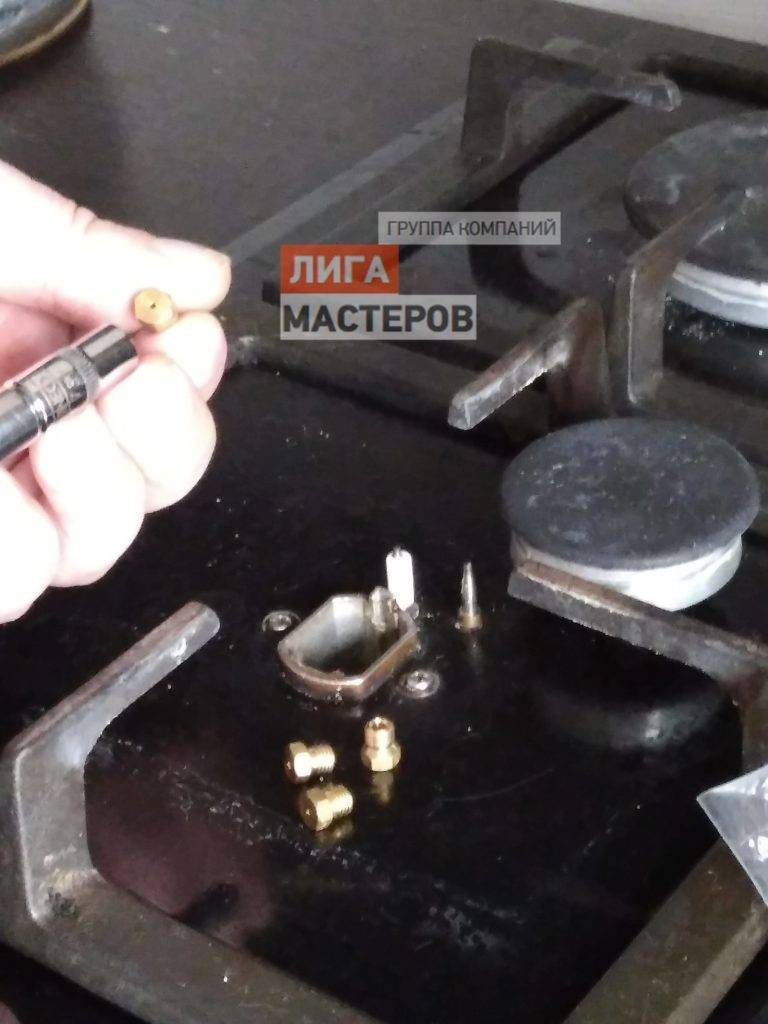

Конфорки

Стоит придерживаться следующее алгоритма действий:

  1. освободить их от всех посторонних предметов: решетки, «отбойников» пламени;
  2. снять верхнюю панель, которая закрывает систему подвода газа к конфоркам; она может быть закреплена посредством специальных зажимов или болтами;
  3. выкрутить жиклеры, установленные в плите на данный момент;
  4. заменить уплотнительное кольцо, если такое предусмотрено производителем;
  5. смазать новые форсунки графитовой смазкой, которая предназначена для смазывания деталей, подвергающихся нагреву до высоких температур;
  6. вкрутить сопла в их высадочные места, затянуть достаточным усилием;
  7. собрать панель плиты в обратном порядке.

В духовке

Принцип замены жиклера в духовом шкафу идентичен процессу, описанному выше. Отличия в порядке действий сводятся к разнице в конструкции духовки каждой конкретной модели плиты и выглядит следующим образом:

  1. обеспечить доступ внутрь духовки – открыть дверцу, убрать полочку-решетку и тому подобное;
  2. снять нижнюю панель – «пол» духового шкафа; в большинстве случаев он не закреплен болтовыми соединениями, а вставлен в пазы;
  3. найти и отвинтить все точки крепления горелки, расположенной под «полом», иногда ее крепления располагаются внизу; доступ к ним осуществляется через нижний ящик плиты, предназначенный для хранения кухонной утвари;
  4. после снятия горелки жиклер окажется в доступном для демонтажа положении.

После замены сопла проверяются на предмет утечки. Включается подача топлива, посадочные места жиклеров покрываются мыльным раствором средством для мытья посуды или шампунем.

При отсутствии результата произвести повторную замену уплотнительного кольца и зафиксировать правильность его положения перед вкручиванием жиклера. Резьбу смазать повторно. Убедиться в отсутствии попадания соринок в ее канавки.

Поменять жиклеры своими руками можно, но данные манипуляции с бытовым прибором, находящемся на гарантии, аннулируют ее. При возможности стоит обратиться к квалифицированному специалисту. Мастер произведет смену жиклеров в установленном порядке и возьмет на себя ответственность за безопасную и бесперебойную работу газовой плиты на протяжении всего срока эксплуатации.

Как самостоятельно заменить жиклеры в газовой плите, смотрите в видео ниже.

Наша статья написана в помощь активным пользователям газовых плит и варочных поверхностей. Рано или поздно наступает момент, когда следует заменить старую газовую плиту на новую, и если при этом прежняя плита вполне сносно функционирует – ее, как правило, перевозят на дачу. В сельской местности и в дачных поселениях в основном бытует сжиженный (или баллонный, пропан- бутан) газ. Но стандартная газовая плита расчитана на использование природного газа. В таких случиях требуется замена жиклеров в плите.

Жиклеры (они же сопла , они же форсунки)- представляют собой небольшие болтики с отверстиями по центру. Диаметр отверстия в жиклере варьируется в зависимости от используемого газа, от мощности комфорки, от марки и года выпуска плиты.

По своим характеристикам магистральный и баллонный газ отличаются между собой. Поэтому если оставить те же жиклеры, плита начнет работать нестабильно, а именно: плита начнет коптить, гудеть, может не включаться или резко вспихивать, пламя становится низким.

Сейчас заменить жиклеры не составляет труда. Некоторые производители изначально комплектуют свои плиты фобричными жиклерами.

В остальных случаях в этом сможем помочь вам именно мы! Цена жиклеров зависит от фирмы и модели вашей газовой плиты, и в среднем состовлят 500-700 рублей за комплект.

Как подобрать нужный жиклер ?

Как производится замена жиклера? Новая модель плиты: 1. Снимите все горелки с вашей плиты 2. Семимиллиметровым гаечным ключом выкрутить старые жиклеры и заменить на новые.

Старая модель плиты: 1. снять горелки, 2. вывернуть винты по бокам в верхней части, 3. выкрутить винты под горелками, 4. отверткой отодвинуть на несколько см.алюминиевые «ушки» в фасадной части плиты, 5. снять верхнюю часть плиты-заменить жиклеры с помощью гаечного ключа. 6. Собрать плиту в обратном порядке

Выбор форсунок

Каждое газовое оборудование имеет свои особенности, поэтому подбор форсунок важно осуществлять в индивидуальном порядке под каждое поколение ГБО. Многие автомобилисты ставят вопрос «Какие форсунки для ГБО лучше?»

В случае с газобаллонным оборудованием данная формулировка изначально неверная, ибо к нему применима известная многим поговорка: что русскому хорошо, то немцу смерть

Естественно, поговорку стоит перефразировать под газовую аппаратуру и понять, что для одного поколения конкретные форсунки могут быть просто идеальны, а с другим не способными работать

В случае с газобаллонным оборудованием данная формулировка изначально неверная, ибо к нему применима известная многим поговорка: что русскому хорошо, то немцу смерть. Естественно, поговорку стоит перефразировать под газовую аппаратуру и понять, что для одного поколения конкретные форсунки могут быть просто идеальны, а с другим не способными работать.

Дабы осуществить грамотный выбор форсунок, достаточно придерживаться следующих моментов:

  • Во-первых, узнайте, какого поколения ваше газовое оборудование. В процессе подбора это играет немаловажную роль, ведь для каждого типа ГБО имеются свои стандарты форсунок. Так, для первого поколения применяется стандарт безопасности «ЕВРО», для второго – «ЕВРО-2», для третьего, четвёртого, пятого и шестого – «ЕВРО-3» и выше;
  • Во-вторых, определите количество необходимых форсунок. Стоит отметить, что для поколений ГБО 1-3 допустимо приобретать форсунки по отдельности. В случае же со старшими версиями оборудования рекомендуется покупать уже готовые комплекты. Подобный подход поможет избежать проблем в дальнейшей настройке аппаратуры;
  • В-третьих, проверьте способ подключения и иные технические особенности вашего ГБО относительно форсунок;
  • Ну и в-четвёртых, осуществляя выбор новых дозаторов, отдавайте предпочтение проверенным производителям. На данный момент ими заслуженно считаются Валтек, BRC, Диджитроник, Рампа, Барракуда и Ломато. Более того, те же BRC и Ломато производят собственные ГБО, поэтому их владельцам вполне реально избежать трудностей при подборе новых форсунок, сказав продавцу лишь модель своего оборудования.

Как поменять жиклеры на газовой плите Гефест. Пример с фото.

Мы Вас ждем! Сделайте что-нибудь полезное для себя, для своего дома, для своих близких. Самоделки своими руками Евросамоделки — только самые лучшие самоделки рунета! Лучшие самоделки Самоделки для дачи Приспособления Автосамоделки Электронные самоделки Самоделки для дома Альтернативная энергетика Мебель своими руками Строительство и ремонт Для рыбалки и охоты Поделки и рукоделие Самоделки из материала Самоделки для компьютера Cупергаджеты Другие Материалы партнеров.

Мебель в ванную комнату своими руками. После кухонного гарнитура настала очередь обставлять ванную комнату. Делаем красивый домик для колодца на дачу. Интересный вариант декоративного домика для колодца, который довольно просто соорудить своими руками.

Пошаговый фотоотчет. Журнальный столик из берёзового слэба своими руками.

Маркировка

Отверстия в жиклерах делают с максимальной точностью, чтобы они обеспечивали нужную пропускную способность. Расширять их самостоятельно – не самая лучшая затея.

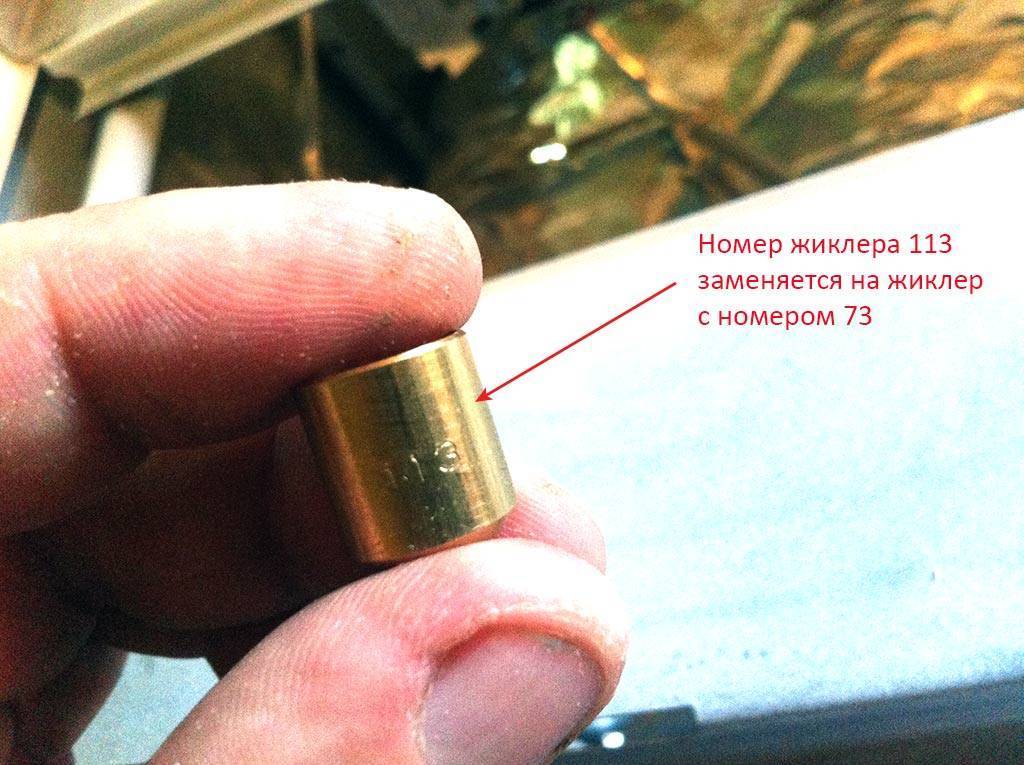

На болтике указывается номер, который обозначает его размер (маркировку). Для каждой из горелок в зависимости от размера производителем предусмотрен свой номер. Зачастую форсунки разных предприятий совпадают друг с другом резьбой и размерами.

Если вы потеряли второй набор форсунок или его изначально не было в комплекте, вы сможете отыскать всю необходимую информацию в интернете.

Чтобы найти технический паспорт плиты, нужно лишь вбить в поисковой строке марку и модель. В паспорте указывается, какие жиклеры используются для трубопровода, а какие для баллона.

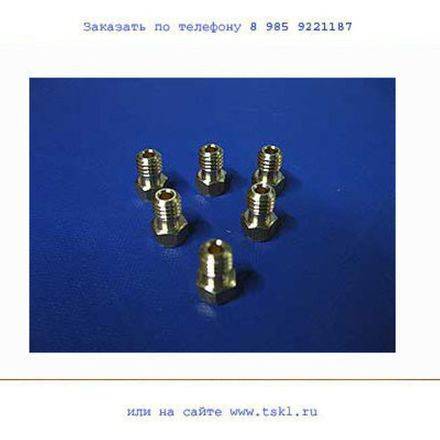

Жиклеры продаются в любом магазине бытовой техники.

Меры безопасности при замене форсунки

Обеспечение безопасного проведения замены – важнейшая необходимость при выполнении связанных с газом действий.

Поэтому не пренебрегайте рядом правил:

  • Перед заменой жиклеров отключите плиту от газа и электричества.
  • Убедитесь, что горелки остыли.
  • Перед началом работ откройте окна, устройства, работающие на электричестве, способные дать искру, выключите.
  • Нельзя заниматься самостоятельной модификацией деталей плиты или заменять на неродные, неподходящие по размерам или сделанные самостоятельно.
  • После монтажа деталей обязательно проверьте все соединения, связанные с газом, на предмет возможной утечки. Для этого соединения обмыливают со всех сторон (с помощью кисточки или губки) и, включив подачу газа, наблюдают, не образуются ли пузырьки. Если обнаружена протечка, соединение либо подтягивают, либо разбирают и собирают снова.
Популярные статьи  Пеногаситель для пылесоса: виды средств и правила использования + лучшие компании-производители

Нельзя использовать форсунки, предназначенные для газовой горелки плит совсем другой конструкции или иных газовых устройств.

Не следует заменять в газовой плите форсунки самостоятельно, если вы испытываете неуверенность в своих возможностях.

Зачем очищать конфорки

Замена жиклеров в газовой плите “Гефест”: подробное руководство по замене сопел

Конфорки газовой плиты — главный инструмент подачи и распределения газа. Они вынуждены переносить воздействие жидкостей, масла и жира, частичек продуктов.

Вещества, выделяющиеся и проливающиеся во время приготовления пищи, попадают на рассеиватели газа, затекают под них, забивают отверстия.

Раскаленные детали горелки обволакивает жирная пленка, грязь обгорает, прикипает к частям конфорки.

Когда же нужно очищать конфорки? В идеале это происходит при каждом мытье поверхности плиты. Если конфорки вовремя не обрабатывать, загрязнения скапливаются в них, мешая работе прибора.

Насторожить должны следующие признаки неправильного функционирования плиты:

  • при максимальном уровне подачи газа пламя горит слабо;
  • горит часть горелки (пламя выходит лишь из некоторых отверстий);
  • пламя загорается, но через непродолжительное время тухнет;
  • горелка не загорается;
  • пламя имеет непривычный цвет (красный, желтый, оранжевый).

Такие сигналы к действию появляются как по отдельности, так и в различных сочетаниях. Часть конфорок может при этом гореть нормально, другие — работать с перебоями.

Заметив подобные особенности в работе плиты, попробуйте исправить их, отмыв конфорки.

Возможные неисправности форсунок

Жиклёры – достаточно надёжные элементы и могут прослужить далеко не один год. Меняют их, как правило, в двух случаях: производственный брак или смена типа топлива. Для нормальной работы деталей достаточно просто очистить их от грязи.

Факторы, указывающие на засорение форсунок:

  • языки пламени с красно-жёлтым оттенком;
  • конфорка часто гаснет;
  • периодически меняется интенсивность пламени;
  • конфорка с трудом или вообще не зажигается.

Замена детали требуется лишь тогда, когда пламя отрывается от рассекателя и плохо контролируется системой подачи топлива. Чаще всего это заводской брак форсунки. Если же подобная проблема наблюдается на всех конфорках, то, скорее всего, неисправен редуктор.

Обслуживание жиклёра

У большинства популярных моделей известных брендов снимать форсунки для последующей очистки нет необходимости. Достаточно убрать конфорки, чтобы открыть доступ к загрязнённым деталям. В некоторых случаях может понадобится демонтаж варочной панели, если она закрытого типа.

Для очистки сопла подойдёт обычная иголка или медная проволока. Проводим инструмент в отверстие и поворачиваем его вокруг своей оси. Когда игла достигла дна, включаем газ и только потом вынимаем её. Таким образом струя из сопла выталкивает пыль с мелкой грязью наружу. Двух-трёх секунд более чем достаточно для продувки.

Замена жиклеров в газовой плите “Гефест”: подробное руководство по замене сопел

Очистка форсунки

Если с обслуживанием на месте возникли проблемы, или конструкция плиты не предусматривает такую возможность, то форсунку необходимо полностью извлечь, прочистить, промыть и высушить. В доброй половине случаев подробная процедура описана в инструкции по эксплуатации к оборудованию.

Необходимый инструмент:

  • жиклёры– 8-миллиметровый ключ (для пропана на 7 мм);
  • крепёж конфорок – 14 мм;
  • гайки трубопровода – 17 мм.

На некоторых специфических плитах крепление может отличаться от указанного. В качестве универсального варианта можно использовать гаечный ключ с меняющимся диаметром головки.

Подключение плиты к баллону

Для этой операции необходимо на патрубок газовой плиты вкрутить штуцер, а на него одеть ранее припасенный гибкий газовый шланг и закрепить его при помощи червячного хомута.

Замена жиклеров в газовой плите “Гефест”: подробное руководство по замене сопел

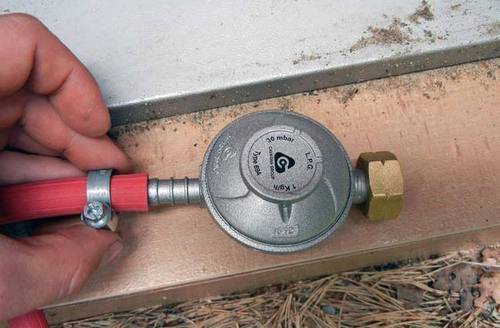

Второй конец шланга крепим к редуктору и также стягиваем хомутом, а редуктор присоединяем непосредственно к баллону с сжиженным газом, используя паронитовые прокладки

Крепеж осуществляется при помощи рожкового ключа, редуктор располагаем в горизонтальном положении – это важно!. Если все сделано правильно, то утечек газа быть не должно, однако лучше в этом убедиться лично

Для этого применяют простейший способ – нанесение мыльного раствора на места соединений. Если утечка есть, ее легко увидеть по надувающимся мыльным пузырям. В этом случае необходимо поменять прокладки, подтянуть хомуты, если повреждения на шланге – заменить его

Если все сделано правильно, то утечек газа быть не должно, однако лучше в этом убедиться лично. Для этого применяют простейший способ – нанесение мыльного раствора на места соединений. Если утечка есть, ее легко увидеть по надувающимся мыльным пузырям. В этом случае необходимо поменять прокладки, подтянуть хомуты, если повреждения на шланге – заменить его.

Подключение плиты к баллону

Для этой операции необходимо на патрубок газовой плиты вкрутить штуцер, а на него одеть ранее припасенный гибкий газовый шланг и закрепить его при помощи червячного хомута.

Замена жиклеров в газовой плите “Гефест”: подробное руководство по замене сопел

Второй конец шланга крепим к редуктору и также стягиваем хомутом, а редуктор присоединяем непосредственно к баллону с сжиженным газом, используя паронитовые прокладки

Крепеж осуществляется при помощи рожкового ключа, редуктор располагаем в горизонтальном положении – это важно!. Читать также: Сколько стоит шина на бензопилу штиль

Читать также: Сколько стоит шина на бензопилу штиль

Если все сделано правильно, то утечек газа быть не должно, однако лучше в этом убедиться лично. Для этого применяют простейший способ – нанесение мыльного раствора на места соединений. Если утечка есть, ее легко увидеть по надувающимся мыльным пузырям. В этом случае необходимо поменять прокладки, подтянуть хомуты, если повреждения на шланге – заменить его.

Замена форсунок

Качественно и профессионально поменять жиклеры сможет специалист из газовой службы. Он обладает необходимыми знаниями и квалификацией, чтобы правильно отрегулировать подачу газа при переводе на другое топливо. Особенно учитывая, что для пользования баллонным газом необходимо дополнительно подключать редуктор. Но если опираться на данные, которые содержит таблица соответствия, то с такой работой уверенно справится и домашний мастер.

Замена жиклеров в газовой плите “Гефест”: подробное руководство по замене сопел

Ниже в таблице можно найти необходимый диаметр газового жиклера в зависимости от используемого топлива.

Замена жиклеров в газовой плите “Гефест”: подробное руководство по замене сопел

В конфорках

Для тех, кто решился поменять жиклеры своими руками, ниже приведен алгоритм действий, которого необходимо придерживаться:

  • чтобы получить доступ к горелке, нужно снять верхнюю крышку газовой плиты, которая закреплена винтами;
  • затем с траверса с горелками следует достать наконечники с форсунками, для чего сначала нужно найти фиксатор (внешне напоминающий прищепку), без усилий сжать его концы и аккуратно извлечь;
  • далее следует наконечник освободить из гнезда и снять с трубки газопровода;
  • в наконечнике останется уплотнительное кольцо, которое нужно оттуда извлечь и одеть обратно на трубку;
  • следующим этапом необходимо аккуратно открутить жиклеры посредством торцевого ключа против часовой стрелки (если сопло прикипело и не поддается, то рекомендуется воспользоваться тисками);
  • и в завершении — в каждый наконечник нужно вкрутить новые форсунки, а затем выполнить обратный монтаж.

Совет! Чтобы не перепутать старые жиклеры с новыми, следует проверить их по нанесенным маркировкам. Там указаны размеры сопел.

Из-за низкого давления в сети уплотнять резьбовое соединение не требуется. Как и смазывать уплотнительное кольцо. От того, как аккуратно и правильно будет проведена обратная сборка конструкции, зависит, насколько ровно будет гореть конфорка.

Важно! Необходимо помнить, что газовое топливо является источником повышенной опасности

Поэтому нужно обязательно соблюдать все правила и меры предосторожности при работе с газовым оборудованием

В современных газовых плитах процесс переделки под другое топливо еще проще. Чтобы добраться до горелок, достаточно снять только решетки с конфорками. После этого можно легко достать наконечники и заменить жиклеры новыми.

В духовом шкафу

Чтобы поменять жиклеры в газовой духовке, нужно выполнить следующие действия:

  • до конца открыть дверцу духовки и нижний отсек печки;
  • потянуть на себя и вытащить пол духового отсека;

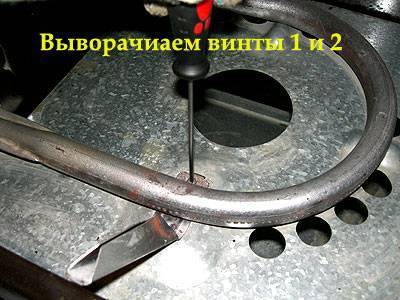

  • отвинтить крепления газовой горелки и убрать ее в сторону;
Популярные статьи  Лестница раскладная на чердак своими руками с люком: пошаговая инструкция

Замена жиклеров в газовой плите “Гефест”: подробное руководство по замене сопел

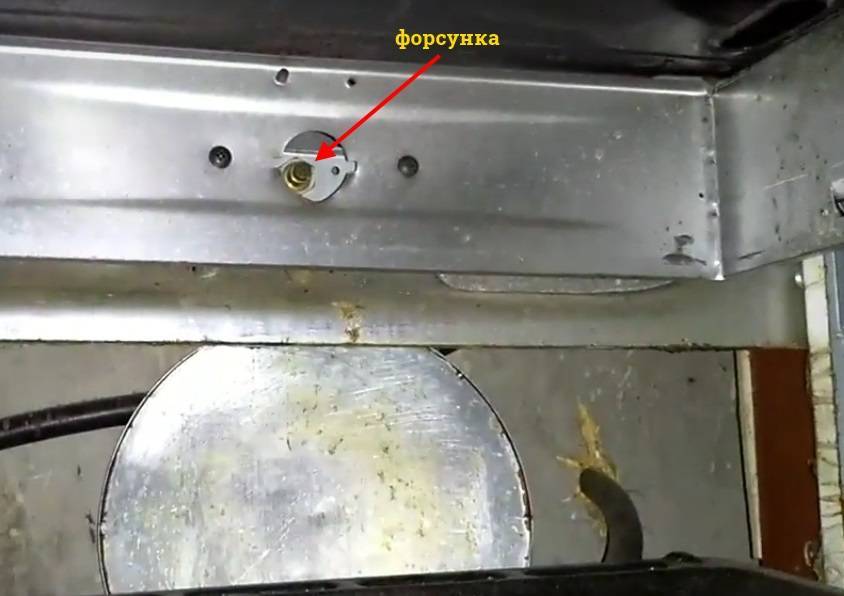

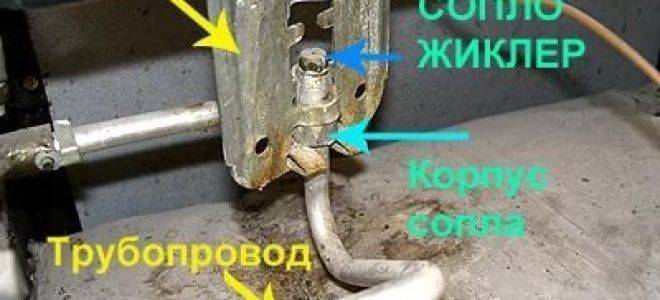

слева в специальном корпусе спрятана форсунка (если плита эксплуатировалась не долго, то жиклер легко выкрутится уже из этого положения, а если сопло успело прикипеть, то нужно продолжить разборку, чтобы не сорвать резьбу);

Замена жиклеров в газовой плите “Гефест”: подробное руководство по замене сопел

Замена жиклеров в газовой плите “Гефест”: подробное руководство по замене сопел

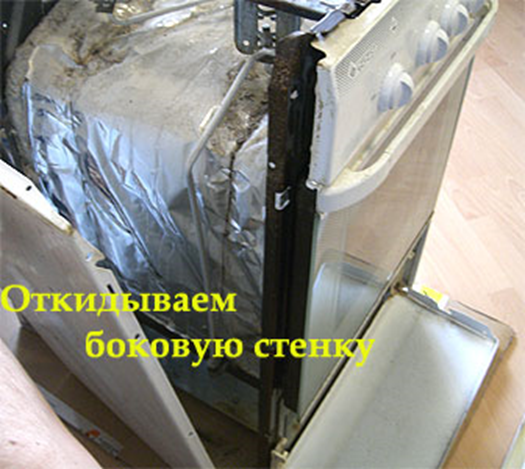

убрать левую боковую стенку, открутив три винта крепления;

Замена жиклеров в газовой плите “Гефест”: подробное руководство по замене сопел

с помощью ключа на 17 открутить гайку и отвести трубопровод в сторону;

Замена жиклеров в газовой плите “Гефест”: подробное руководство по замене сопел

выкрутить два последних винта, которые крепят корпус сопла к стенке;

Замена жиклеров в газовой плите “Гефест”: подробное руководство по замене сопел

Замена жиклеров в газовой плите “Гефест”: подробное руководство по замене сопел

  • обработать прикипевшую резьбу керосином или WD-40 и воспользоваться тисками для удобства при откручивании жиклера (если возникнет необходимость);
  • установить новую форсунку.

Затем нужно аккуратно смонтировать духовой шкаф в обратной последовательности.

Замена и установка плиты

СНиПы требуют подключения плиты жестким соединением и расстояния от нее до ближайших предметов по горизонтали не менее 0,8 м. Технически это вполне оправданно, и для старых плит действительно необходимо. Однако правила установки газовой плиты так и пестрят разными «как правило», «При невозможности выполнения указанных требований» и т.п., поэтому сначала разберемся, что действительно необходимо, а что ради удобства и дизайна можно обойти.

Шланг и вентиль

Каким должен быть гибкий шланг для подачи газа к плите, сказано выше. Одно условие: прятать его под обшивку стены нельзя. Шланг должен быть доступен для осмотра, иначе придется переподключать, а дело это хлопотное и расходное. Если же вся арматура на виду и такая, как следует быть, инспекторы при очередном осмотре, как правило, просто записывают изменения в газовую книжку. Допустимая длина шланга — до 4 м без промежуточных стыков, но это больше размера обычной кухни, так что о длине шланга особо можно не заботиться.

Замена жиклеров в газовой плите “Гефест”: подробное руководство по замене сопел

Запорный вентиль, если он не «травит», лучше оставить старый – это сэкономит время, деньги и избавит от опасной работы. Проверяют вентиль на утечку так:

Захватив тело вентиля (перекрытого!) ключом №2, ключом №1 зажимают накидную гайку отвода к плите и с усилием, но осторожно отворачивают. Работаем двумя руками, скручивающее усилие на трубу не должно передаваться!
Берем детский набор для мыльных пузырей, макаем кольцо в раствор и подносим вплотную к выходному патрубку вентиля

Не надулось ни чуть-чуть – прекрасно, все можно делать самому.
«Тянет» – выясняем через знакомых, как работают газовики. Если добросовестно, покупаем новый вентиль, лен с пастой для уплотнения и вызываем мастера для замены.

Если же делают халтурно, а платить втридорого не хочется, можно заменить самостоятельно. Но помните – работаете с газом, см. выше! Замена вентиля не сложна:

  • Готовим пробку или затычку из мокрой тряпки.
  • Проверяем на обрезке трубы в полдюйма, как входит, и учимся быстро затыкать.
  • Готовим помещение, как описано.
  • Откручиваем старый вентиль двумя ключами, как в предыдущем пункте (пробка для трубы должна быть под рукой).
  • Не теряя головы от шипения газа, быстро затыкаем трубу.
  • Наматываем на резьбу изоляцию. Пакля должна быть заранее пропитана «Унипаком»!
  • Проверяем, перекрыт ли новый вентиль, вынимаем из трубы затычку и аккуратно, но быстро наворачиваем вентиль рукой до упора. Желательно заранее попрактиковаться на обрезке трубы с резьбой: операцию нужно произвести за секунды.
  • Подтягиваем вентиль ключом до установки его рукоятки в нужное положение, мыльным раствором проверяем на утечку по резьбе и в патрубке; при необходимости переделываем.
  • Прокрашиваем резьбовый стык снаружи масляной (!) краской.

Замена плиты

Замена жиклеров в газовой плите “Гефест”: подробное руководство по замене сопел

Схема установки газовой плиты

После замены вентиля вопрос: «Как заменить газовую плиту?» технически сводится к ее подключению гибким шлангом со штатными уплотнителями через изолирующую вставку и проверке стыков на утечку мыльным раствором. Если плита подключается к баллону, нужны также редуктор и манометр. Гораздо серьезнее проблемы размещения плиты на кухне.

Прежде всего, высота и отделка помещения. Здесь отступать от СНиП нельзя: высота не менее 2,2 м, отделка – негорючая. Далее, расстояние от газовой плиты до вытяжки. Точной регламентации нет, но, при стандартной для четырехконфорочной плиты тепловой мощности в 10,8 кВт его следует сделать также по СНиП: 0,8 м. При меньшем потоке тепла – не менее 0,6 м.

Что касается мебели, то прежде всего нужно внимательно прочитать инструкцию к плите. Если там есть штатная схема установки, делаем по ней. Если нет или описано невразумительно, руководствуемся правилами техники безопасности и теплотехники.

Мебель высокую, выше плиты и горючую, нельзя придвигать к плите ближе все тех же 0,8 м. Расстояние от плиты до мебели вровень с ней и негорючей (стальная мойка, разделочный стол с доской из ламината и т.п.) определяется конструкцией плиты.

Осматриваем боковины плиты. Если глухие, без отдушин – мебель можно придвигать вплотную, но сзади должен быть зазор по инструкции или из расчета 1 кВт – 1 см. При указанной выше мощности от стены до плиты должно быть не менее 11 см. В случае бокового забора воздуха (плита с отдушинами на боковинах) требуемый зазор можно разделить надвое, см. рис; там же указано и допустимое расстояние до счетчиков газа при боковом и верхнем его подводе.

Чем можно отмыть?

Вымыть элемент прибора можно с помощью специальных препаратов или подручных средств.

Химические вещества быстро очищают конфорки, однако их использование может оказаться небезопасным для здоровья.

Применение народных методов не оказывает негативного воздействия на живой организм, а чистящие свойства подручных средств не хуже, чем у химических препаратов.

Замена жиклеров в газовой плите “Гефест”: подробное руководство по замене сопел

Народные способы

Для удаления загрязнений с элементов конфорки можно использовать:

  • пищевую соду;
  • столовый уксус (9 %);
  • лимонную кислоту (порошок);
  • хозяйственное мыло (72 %);

Покупные средства

Химические препараты, предназначенные для мытья конфорок газовой плиты, можно разделить на 3 группы:

  • Порошки – сухие средства, содержащие абразивные частицы («Эффект Антиржавчина», «Чистин», «Блеск»). Для устранения загрязнений с конфорок нанесите препарат на увлажненные поверхности и оставьте его на 20 минут, после чего щеткой с мягкой щетиной удалите налет и промойте в проточной воде.
  • Растворители жира – препараты в виде спреев (Баги Шуманит, Блиц, Фрося, Санита). Обработайте химическим раствором загрязненный участок, через указанное в инструкции время несколько раз протрите поверхность тряпкой, смоченной в воде.
  • Моющие – кремы, гели ( “Санблик” – Антижир, Мультимейд, Сиф, Санита, Золушка Антижир). Химические средства данного вида действуют мягко, не царапая поверхность. Для очистки нанесите губкой препарат на увлажненный проблемный участок и через 20 минут протрите его тряпкой, смойте остатки вещества чистой водой.

Замена жиклеров в газовой плите “Гефест”: подробное руководство по замене сопел

Также эффективен в удалении пятен жира, копоти и нагара с конфорок чистящий карандаш Топперр. Использовать его просто:

  • включите плиту, через 5-7 минут выключите прибор;
  • нанесите карандаш на горячие конфорки круговыми движениями;
  • через 10 минут удалите остатки препарата и налет льняной или хлопчатобумажной тканью.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
