Помним, что за капремонт мы платим не просто так

Любопытный спор недавно разбирался в Свердловском областном суде: собственница одной из квартир напомнила Фонду капремонта о том, что платит им ежемесячные взносы, и взамен потребовала, чтобы они заменили в ее жилье все радиаторы отопления (определение от 28 мая 2020 г. № 33-3774/2020).

В ее доме на период с 2018 по 2020 гг. был запланирован капитальный ремонт внутридомовых инженерных систем, в т.ч. системы теплоснабжения.

Фонд капремонта организовал замену труб отопления в доме, но отказался менять батареи в квартире истца, т. к. это не было предусмотрено программой капремонта.

Однако суд встал на сторону истца и обязал Фонд поставить новые батареи в ее квартире. Обосновал он это следующими доводами:

1) согласно нормативным документам к капитальному ремонту относятся в т.ч. работы по полной замене системы центрального отопления (постановление Госстроя РФ от 27 сентября 2003 г. № 170),

2) радиаторы отопления, расположенные в квартире истца, не имеют запорно-регулировочных кранов и, соответственно, не могут функционировать отдельно от общедомовой системы отопления. Поэтому они являются частью этой системы и также подлежат замене в ходе капремонта, т.к. находятся в аварийном состоянии,

3) Фонд капремонта несет ответственность перед собственниками квартир за непроведение ремонта системы теплоснабжения в полном объеме и обязан организовать его надлежащим образом (ст. 182 ЖК РФ).

Так что, если в вашем доме запланирован капитальный ремонт системы центрального отопления, а у вас старые батареи, без запорных кранов — можете смело требовать от регионального оператора капремонта новые батареи.

Видео о том как заменить батарею в квартире

Готовимся к работе

Любая работа, даже самая простая на первый взгляд, начинается с хорошей подготовки. К замене радиаторов и трубных магистралей к ним рекомендуется прибегать в межсезонный период, когда в отоплении нет никакой необходимости. В многоквартирном доме не стоит забывать о живущих по соседству людях.

Замена радиаторов отопления: руководство по демонтажу старых батарей и установке новых приборов

В частном доме каждый хозяин сам для себя, поэтому перекрыть воду не составит никакого труда. В многоквартирном здании делать этого без разрешения коммунальных служб не рекомендуется. Если кто-то пожалуется о происходящем, они имеют право выписать штраф.

Подготовительный этап не ограничивается только оповещением коммунальщиков и договоренностью с соседями. Один из рассматриваемых вопросов в инструкции как поменять батарею в квартире – подготовка всего необходимого. Не удастся обойтись без динамометрического ключа – он позволит затягивать резьбовые соединения максимально точно.

Предварительно произведя замеры и расчеты, следует закупить радиаторы и трубы, муфты, краны и прочие составляющие системы. Не помешают Американки на входах и выходах, позволяющие быстро перекрыть отопление.

Расходники и динамометрические ключи – это только часть необходимого. Для работы наверняка потребуются:

  1. Электрический инструмент (болгарка, дрель, перфоратор)
  2. Разводные и гаечные ключи
  3. Паяльное устройство
  4. Чертежные принадлежности
  5. Рулетка и уровень

Замена радиаторов отопления: руководство по демонтажу старых батарей и установке новых приборов

Не обойтись без строительных материалов, которые понадобятся для финишной отделки помещений. Рассчитывать на прокладку новых труб и монтаж радиаторов, не задев, например, обойное покрытие, вряд ли следует.

Советуем прочитать нашу инструкцию по монтажу и самостоятельному изготовлению регистров отопления для больших производственных помещений

Согласование замены элементов системы

Замена системы отопления в квартире требует согласования в компании, обеспечивающей коммунальные услуги. Необходимо получить разрешение, обратившись в администрацию эксплуатационной организации, обслуживающей дом.

Еще на этапе проектирования многоквартирного дома выполняется расчет отопительной системы — определяется количество и мощность приборов отопления, их расположение, объем и температура теплоносителя и т.п. Замена батарей отопления на модели с иными эксплуатационными характеристиками может повлечь за собой ухудшение работы системы отопления в доме. Если самовольно замененные батареи отопления не соответствуют расчетным параметрам, это провоцирует аварийную ситуацию.

Замена радиаторов отопления: руководство по демонтажу старых батарей и установке новых приборов Снятие батареи с кронштейнов

Если планируется поменять радиаторы отопления в квартире самостоятельно — за свой счет, на рассмотрение требуется представить ряд документов :

  • Заявление с приложенным техническим паспортом на квартиру.
  • Документ, подтверждающий право собственности на квартиру.
  • Одобренный экспертизой тепловой расчет новых отопительных приборов.
  • Сертификаты соответствия для всех комплектующих (радиаторы, фитинги, трубы, арматура и т.п.).

Обратите внимание! Если радиатор меняют на аналогичный прибор отопления, разрешение получать не требуется. В этом случае управляющую компанию только предупреждают о проведении работ

Экспертиза теплового расчета требуется, если планируется:

  • поменять батареи отопления, установив приборы иного вида, с иными техническими характеристиками;
  • увеличить мощность имеющегося радиатора за счет добавления звеньев;
  • перенести прибор отопления в другую часть помещения.

Эксперт должен проверить, не нарушит ли модернизация системы отопления тепловой баланс дома. Экспертиза является платной услугой и выполняется за счет владельца квартиры.

С момента подачи документов в управляющую организацию до выдачи разрешения может пройти до 2 месяцев. После получения разрешения необходимо оформить заявку на отключение стояка и слив теплоносителя из соответствующего участка системы.

После замены батарей отопления в квартире подается заявка на техническую экспертизу — специалисты и представители управляющей компании проверяют правильность монтажа и соответствие приборов отопления тем, что были разрешены к установке.

А можно всех посмотреть

Почему мы говорим о разных способах демонтажа радиаторов?

Чем различаются способы их подключения?

  1. Используемыми фитингами. Традиционно для монтажа чугунных радиаторов советского образца использовалась связка из сгона (патрубка с длинной резьбой) и контргайки, сейчас батареи чаще подключают американками — быстроразборными фитингами с накидными гайками;

На фото — подключение алюминиевого секционного радиатора американкой.

Подключение на сгонах.

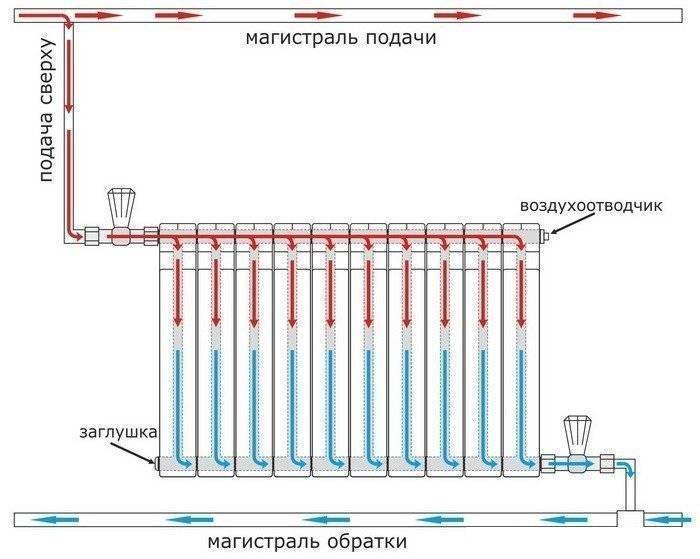

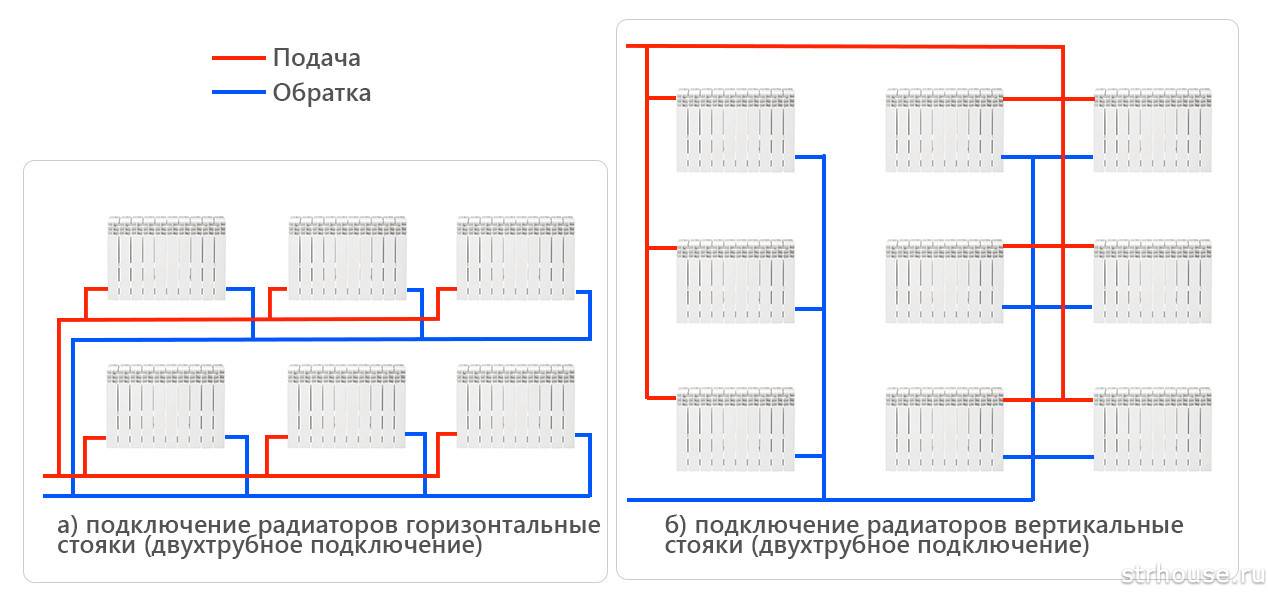

Расположением подводок относительно радиатора. Подключение может быть односторонним и двухсторонним

Это важно при монтаже на сгоны: одна из проходных радиаторных пробок будет иметь левую резьбу

Особый случай

  1. В многих домах 80-90х годов постройки в качестве отопительных приборов используются конвекторы. Конвектор представляет собой змеевик из стальной трубы того же диаметра, что и стояк, с увеличивающим теплоотдачу оребрением. Типичный способ соединения конвектора и стальной подводки — стыковый сварной шов.

Отопительный прибор соединен со стояком сварными швами.

Пошаговая инструкция по установке чугунных батарей в квартире

Монтаж чугунных радиаторов имеет ряд отличительных особенностей. В первую очередь, это связано с тяжелым весом изделий, которые невозможно устанавливать в одиночку.

Также будет отличаться и метод соединения батареи с трубой. Если стальные и алюминиевые трубы мы соединяем с помощью резьбы, то здесь будет использоваться газовая сварка. Прежде чем приступить к монтажным работам, необходимо запастись необходимым набором инструментов и материалов.

Инструменты для монтажа чугунных батарей

Замена радиаторов отопления: руководство по демонтажу старых батарей и установке новых приборов

Газосварка

Замена радиаторов отопления: руководство по демонтажу старых батарей и установке новых приборов

Уровень

Замена радиаторов отопления: руководство по демонтажу старых батарей и установке новых приборов

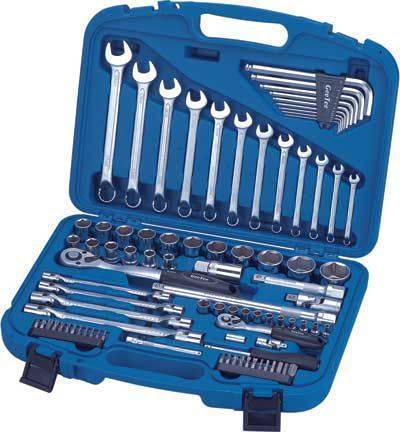

Набор ключей

Замена радиаторов отопления: руководство по демонтажу старых батарей и установке новых приборов

Рулетка и карандаш

Замена радиаторов отопления: руководство по демонтажу старых батарей и установке новых приборов

Перфоратор

Материалы:

  • комплект батарей нужного размера;
  • уплотнитель (лен или лента ФУМ);
  • фурнитура (заглушки, тройники);
  • кран Маевского;
  • терморегулятор;
  • крепежные элементы (кронштейны).

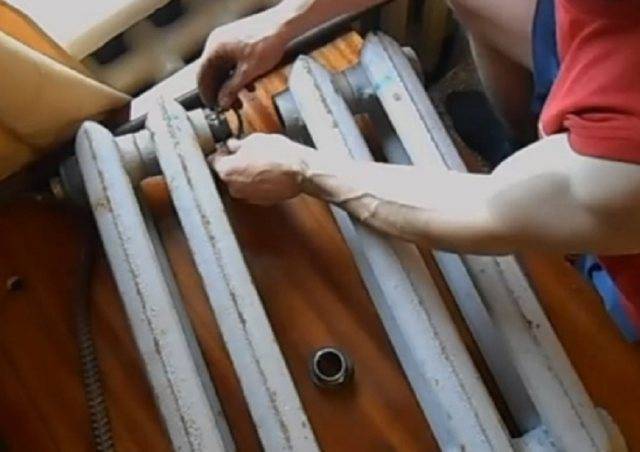

Инструкция по монтажу чугунных батарей
Замена радиаторов отопления: руководство по демонтажу старых батарей и установке новых приборов

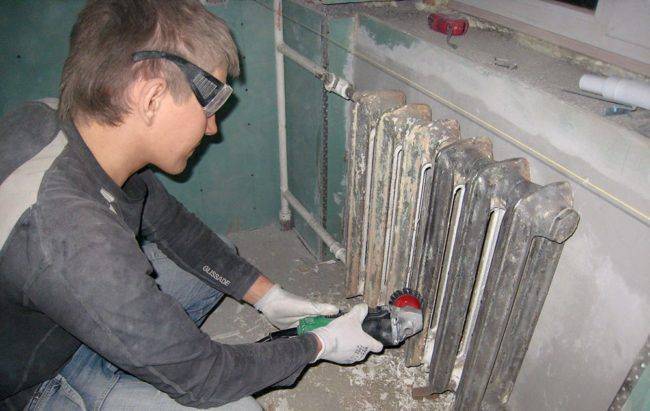

Демонтаж старого радиатора

Проводим демонтаж старой батареи. С помощью болгарки аккуратно отсоединяем чугунную конструкцию, убедившись перед этим, что вся система отключена, и остатки воды из труб слиты.

Замена радиаторов отопления: руководство по демонтажу старых батарей и установке новых приборов

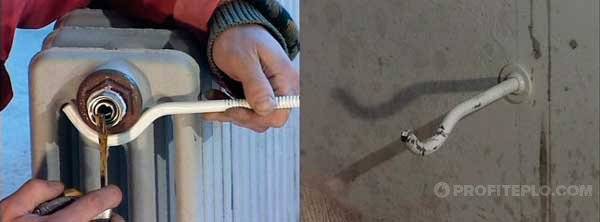

Перед началом монтажа необходимо выполнить разметку под крепления для батареи

Замена радиаторов отопления: руководство по демонтажу старых батарей и установке новых приборов

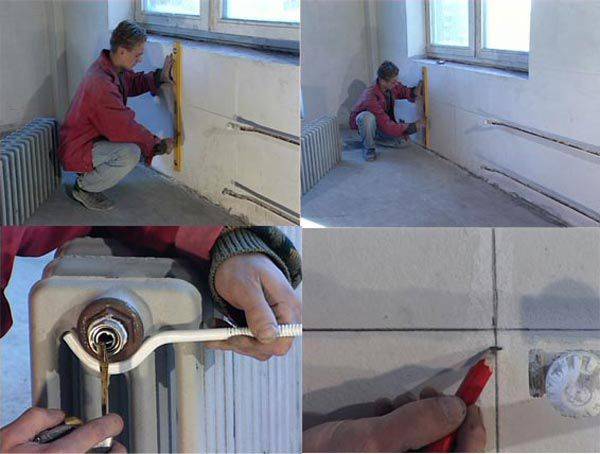

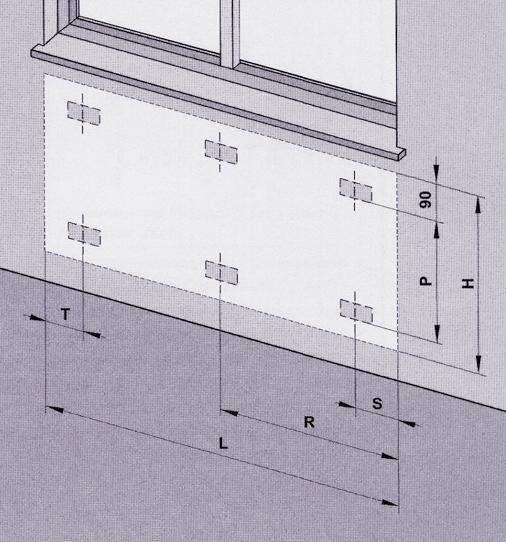

Общая схема разметки под кронштейны для радиатора

Определяем на стене место размещения батареи в комнате. Установив радиатор четко по центру окна, мы добьемся нормальной и естественной циркуляции воздуха в помещении.
  • Перед началом работы измерьте по диаметру окно, чтобы определить центр установки конструкции. Выполнить это просто, если провести центральную вертикальную и горизонтальную линии. Пересечение этих двух линий должно четко указывать на центр расположения батареи. Не забывайте, что при монтаже следует придерживаться горизонтальности линий. Малейший наклон может стать причиной образования воздушных пробок. Проверьте строительным уровнем.
  • Обмерьте чугунную трубу и сравните этот размер с предполагаемым местом установки. Если трубы отопительного контура не хватает, то ее можно нарастить с помощью сварки либо отрезать.
  • Места под крепления чугунных батарей выбирайте с учетом расположения труб. Они должны быть расположены на одном уровне. Проверяем разметку с точностью совместимости с радиатором.
  • Сделайте разметку на стене расположения будущих кронштейнов.
Замена радиаторов отопления: руководство по демонтажу старых батарей и установке новых приборов

Монтируем кронштейны и устанавливаем на них батарею

Устанавливаем кронштейны в стену.
  • Дрелью просверлите по разметке отверстия и аккуратно вставьте дюбеля.
  • Вкручиваем держатели. При правильном монтаже, батарея должна жестко упираться на все 4 опоры.
  • Перепроверьте еще раз строительным уровнем, не отклонилась ли линия радиатора. Если все соответствует норме, переходим к следующему шагу.

Замена радиаторов отопления: руководство по демонтажу старых батарей и установке новых приборов

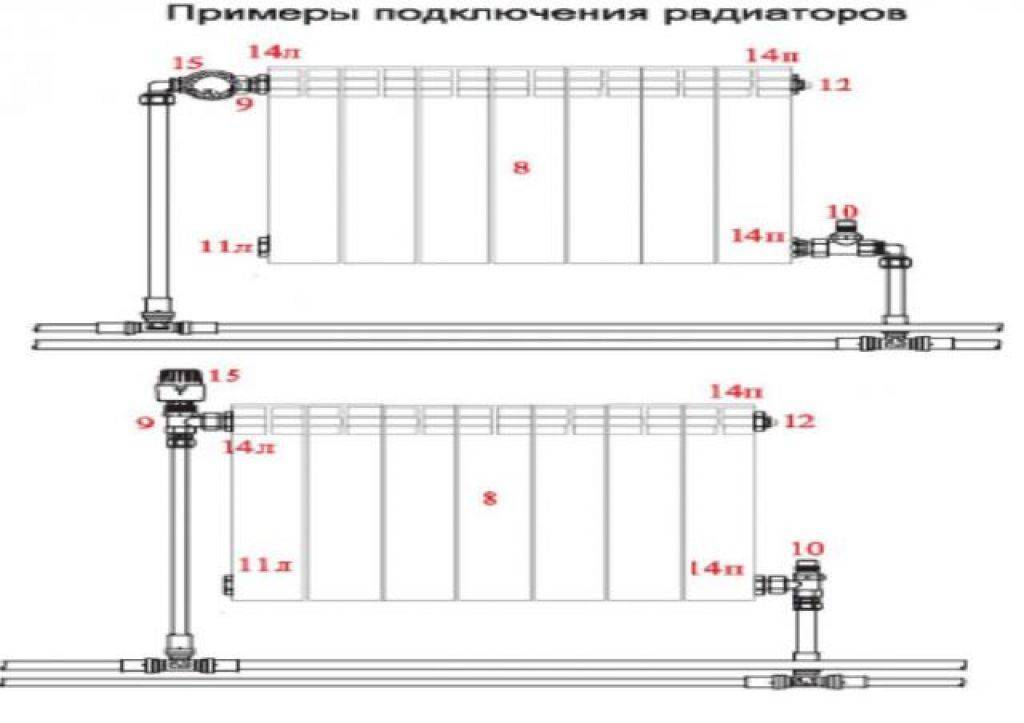

Подключение батареи

Замена радиаторов отопления: руководство по демонтажу старых батарей и установке новых приборов

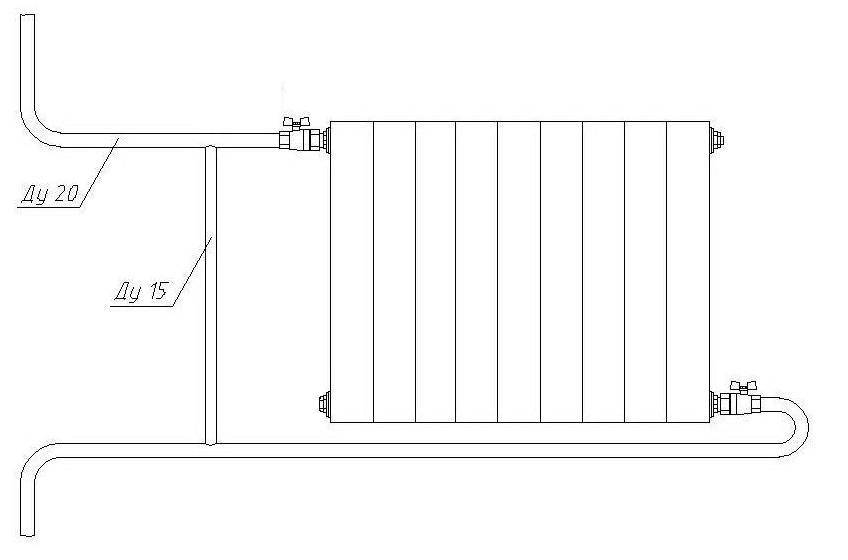

Байпасс

Начинаем подключение радиатора к системе отопления.
  • Отрезанный участок трубы укорачивается на нужную длину с одной стороны, обязательно учитывайте изгиб трубы. А с другой стороны, меняем заглушку на запорный кран. Это в дальнейшем позволит уменьшать или увеличивать количество воды, регулирую температуру.
  • Вентиль прикручиваем к радиатору, используя уплотнительную ленту или паклю. Герметично все закрываем.
  • Открытые концы труб, изгибая, соединяем газовой сваркой, обеспечивая надежное герметичное соединение.
  • Место сварки и изгиба тщательно зачищаем наждачной бумагой.
  • Окрашиваем поверхность батареи.

Примечание. Если вы хотите установить кран, перемыкающий подачу воды, то следует выполнить перемычку (байпас). В противном случае, вы перекроете подачу тепла своим соседям!

Замена радиаторов отопления: руководство по демонтажу старых батарей и установке новых приборов

Финальная проверка

Проводим тестирование монтажа. Постепенно откручиваем кран и запускаем воду. Делать это необходимо медленно, не давая мощному потоку воды сразу заполнить радиатор, во избежание гидроудара.

В заключение, мы хотим вам предложить подробно ознакомиться с видео инструкцией по монтажу радиаторов своими руками, чтобы вы наглядно увидели некоторые особенности установки.

Правильная установка радиатора в квартире – это залог эффективной работы отопительной системы и комфорта в доме. Поэтому строго следуйте всем правилам этой инструкции и у вас все обязательно получится.

Установка радиаторов

Замена чугунных батарей отопления в квартире начинается с удаления всех старых креплений, так как они могут не подойти под модели современных отопительных систем. Сделав предварительно отметки на стене, устанавливаются новые крепления, на которые вешаются радиаторы с обязательной проверкой их по горизонтали при помощи уровня.

После этого специальными металлопластиковыми подводками можно подсоединять батарею к новому стояку. Если в системе применяется однотрубная разводка, то между подводками устанавливается байпас.

Если в старой системе перемычек не было, это не означает, что не нужно их ставить на новой. Конвекторы современных радиаторов отличаются от советских и обладают более высоким сопротивлением, так что байпас обязателен.

Как заменить батарею отопления в квартире?

Замена радиаторов отопления: руководство по демонтажу старых батарей и установке новых приборовЕсли проводится замену батарей (радиаторов) отопления в квартире зимой, то нужно учесть:

  1. Во-первых, отключение стояка должно быть согласовано с представителями ЖЭКа (в идеале, чтобы они проводили все работы) об отключении воды.
  2. Во-вторых, только после выкачки всего теплоносителя можно начинать демонтаж и установку новых радиаторов.
  3. В-третьих, следует учитывать, что на все работы дается всего 3-4 часа, так как без тепла остается весь стояк.

Работы в отопительный сезон по смене стояка или батарей проводятся только при температуре воздуха за окном не ниже -10 градусов. В противном случае, придется посидеть без тепла в ожидании более благоприятных условий.

Порядок проведения работ

Чтобы правильно провести замену радиаторов отопления в квартире, необходимо:

  1. Согласовать переделку со службой эксплуатации.
  2. Приобрести необходимые материалы.
  3. Выполнить предварительную сборку узлов.
  4. Подготовить инструменты.
  5. Договориться с бригадой (если не планируется выполнять работы самостоятельно).
  6. Оформить переделку в ЖЭКе, определиться с датой проведения работ.
  7. Демонтировать старые радиаторы.
  8. Установить кронштейны.
  9. Навесить новые батареи.
  10. Провести подключение к трубам отопления.
  11. Проверить работу системы.

Во время предварительной сборки узлов устанавливаются все необходимые элементы: заглушки, прокладки, краны Маевского и т.п. Кроме того, можно заранее провести разметку в тех местах, где будут отрезаны трубы. При этом следует использовать отвес и уровень, чтобы новый радиатор стал ровно.

Если подводящие трубы также требуют замены, необходимо подготовить и эти элементы: отрезать куски подходящей длины, присоединить тройники и т.п. Все это делается для того, чтобы быстрее выполнить монтаж после спуска воды из системы отопления. Такая мера будет более чем актуальна, если необходимость поменять старые батареи возникла во время отопительного сезона.

Для замены металлических труб используют сварку. На краях конструкций нужно будет нарезать резьбу, чтобы надежно соединить их с радиатором

Порядок демонтажа старых батарей зависит от того, нужно ли заменять и трубы. Если подводящие коммуникации требуется сохранить, придется аккуратно отвинтить старую батарею

При этом важно сохранить сгон – достаточно длинную резьбу на краю трубы. Радиатор фиксируется с помощью гайки и муфты, которые придется отвинтить

Процедура может оказаться довольно сложной. Если детали не двигаются с места, можно попытаться ослабить соединение с помощью антикоррозийных составов. В самом крайнем случае радиатор просто срезают болгаркой. Должно остаться хотя бы 10 мм резьбы. С нее следует удалить заусенцы.

Если решено оставить старые стальные трубы, то демонтаж радиатора нужно проводить аккуратно, чтобы осталась неповрежденной резьба на сгонах

Если сохранить сгон не удалось, придется наращивать трубы, а также нарезать новую резьбу. Снятые контргайки в дальнейшем можно будет использовать повторно при монтаже нового радиатора. Демонтировать радиатор гораздо проще, если трубы тоже будут заменять. В этом случае их просто срезают в подходящем месте. Обычно это место, где система поворачивает к соседям вверху и внизу.

Теперь нужно установить кронштейны, а затем навесить на них новый радиатор. На этом этапе иногда приходится корректировать длину подводящей трубы. Остается восстановить резьбовое соединение

Очень важно правильно выполнить уплотнение. Для этого обычно используют лен или сантехническую нить

Некоторые мастера не рекомендуют использовать на таких соединениях ФУМ-ленту. Уплотнитель наматывают по часовой стрелке таким образом, чтобы он образовал конус, растущий от края резьбы. Затем навинчивают соединительную гайку. Если часть уплотнителя осталась снаружи, это нормально. Но его слой не должен быть слишком толстым.

При таких работах образуется много мусора. Их лучше всего производить во время капительного ремонта, после того, как установлены окна

Чтобы добиться максимальной герметичности, иногда уплотнитель пропитывают краской, после чего навинчивают контргайку. Затем выступающий утеплитель также пропитывают краской. Водоэмульсионный состав для этих целей не подойдет. После высыхания краски развинтить соединение очень сложно.

По окончании подключения с радиатора снимают защитную пленку. Нужно также проверить положение воздухоотводчика. Его отверстие должно быть направлено вверх. Чтобы проверить качество работы, нужно попросить сантехников, чтобы они закачали воду в отопительный контур под давлением.

Пленку, в которую упакован новый радиатор, лучше снимать уже после того, как он установлен, чтобы случайно не повредить покрытие

Это позволит выявить и сразу устранить протечки. Во время эксплуатации не помешает понаблюдать за радиатором первое время, а также проверять состояние соединений, чтобы убедиться, что они не протекают.

Согласование замены элементов системы

Замена системы отопления в квартире требует согласования в компании, обеспечивающей коммунальные услуги. Необходимо получить разрешение, обратившись в администрацию эксплуатационной организации, обслуживающей дом.

Еще на этапе проектирования многоквартирного дома выполняется расчет отопительной системы — определяется количество и мощность приборов отопления, их расположение, объем и температура теплоносителя и т.п. Замена батарей отопления на модели с иными эксплуатационными характеристиками может повлечь за собой ухудшение работы системы отопления в доме. Если самовольно замененные батареи отопления не соответствуют расчетным параметрам, это провоцирует аварийную ситуацию.

Снятие батареи с кронштейнов

Если планируется поменять радиаторы отопления в квартире самостоятельно — за свой счет, на рассмотрение требуется представить ряд документов :

  • Заявление с приложенным техническим паспортом на квартиру.
  • Документ, подтверждающий право собственности на квартиру.
  • Одобренный экспертизой тепловой расчет новых отопительных приборов.
  • Сертификаты соответствия для всех комплектующих (радиаторы, фитинги, трубы, арматура и т.п.).

Обратите внимание! Если радиатор меняют на аналогичный прибор отопления, разрешение получать не требуется. В этом случае управляющую компанию только предупреждают о проведении работ

Экспертиза теплового расчета требуется, если планируется:

  • поменять батареи отопления, установив приборы иного вида, с иными техническими характеристиками;
  • увеличить мощность имеющегося радиатора за счет добавления звеньев;
  • перенести прибор отопления в другую часть помещения.

Эксперт должен проверить, не нарушит ли модернизация системы отопления тепловой баланс дома. Экспертиза является платной услугой и выполняется за счет владельца квартиры.

С момента подачи документов в управляющую организацию до выдачи разрешения может пройти до 2 месяцев. После получения разрешения необходимо оформить заявку на отключение стояка и слив теплоносителя из соответствующего участка системы.

После замены батарей отопления в квартире подается заявка на техническую экспертизу — специалисты и представители управляющей компании проверяют правильность монтажа и соответствие приборов отопления тем, что были разрешены к установке.

Способы подключения радиаторов

Основная задача при выборе схемы отопления — определить правильный вариант, оптимально сочетающий в себе эффективность и финансовые затраты. Для этого разработчик имеет в своем распоряжении различные типы разводки, способы включения батарей, расположения их входных и выходных патрубков, размещения относительно котла, гидроаккумулятора или накопительной емкости.

Однотрубный

Однотрубное подключение радиаторов относят к самым дешевым способам обогрева помещений, для его реализации тепло подается последовательно в каждый из обогревателей. С выхода последнего по обратке рабочее тело поступает в котел и после нагрева снова направляется в радиаторы отопления, совершая круговое циклическое движение.

Однотрубная система широко применяется как в многоэтажках, так и в индивидуальном строительстве при обогреве коттеджей и дач. К ее преимуществам относят минимальный расход материалов, существенным недостатком является неравномерный нагрев — к радиатору, самому последнему в цепи, поступает жидкость с наименьшей температурой.

Рис. 2 Соединение радиаторов в однотрубной системе по схеме ленинградка

Решить проблему неравномерного прогрева в однотрубной разводке помогают различные инженерные решения, которые с одинаковой эффективностью используют в коммунальном и индивидуальном домостроении. Правильное подключение радиаторов отопления при однотрубной системе состоит в выборе одной из двух популярных схем ленинградки — с подсоединением отводов внизу или по диагонали.

В ленинградке реализовано последовательное подключение радиаторов отопления следующим способом: трубопровод проходит внизу у пола от выхода ко входу котла, делая замкнутую петлю, а все теплообменники подключаются к ней параллельно через нижние (верхние) входные и выходные фитинги.

Подключение радиатора к однотрубной системе отопления с байпасом широко применяется в многоквартирных и частных домах, для его реализации задействуют входной и выходной батарейные фитинги с одной стороны, а между подающей и обратной трубой врезают вертикальную перемычку небольшого диаметра (байпас на рис. 9 слева).

Рис. 3 Горизонтальные варианты подключения батарей отопления при двухтрубной системе

Двухтрубный

Применение двух труб помогает избавиться от главного недостатка, который имеет однотрубная подводка — неравномерный нагрев теплообменников. В двухтрубной разводке используются два трубопровода: первый подводит тепловой носитель к отопительным приборам, а второй работает в обратке, транспортируя охлажденную жидкость к котлу. Таким образом, температура последнего в двухтрубной системе теплообменника практически не отличается от параметров первого. Двухтрубная подводка не так часто применяется в коммунальном домостроении, в индивидуальном строительстве имеет несколько вариантов соединения, основные из них — тупиковый и попутный.

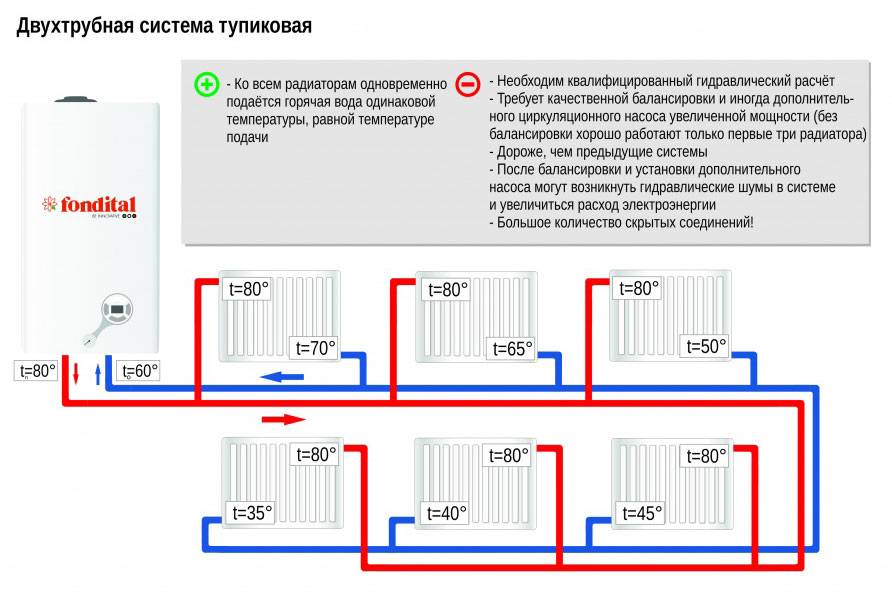

В тупиковом варианте включение радиаторных устройств производят последовательно от котла подающим и обратным трубопроводом, при этом чем дальше расположен обогреватель, тем по большему пути проходит до него тепловой носитель. Присоединение последней в цепи батареи происходит по самому длинному пути — это приводит к тому, что тепловые обменники при таком включении прогреваются неравномерно.

Правильное подключение радиаторов отопления при двухтрубной системе — применение попутной схемы Тихельмана, в которой рабочее тело в подающей и обратной линии двигается по замкнутому контуру в одном направлении (отсюда название — попутка). При ее реализации, в отличие от тупикового монтажа, где трубы как бы упираются в тупик на крайнем нагревателе и возвращаются обратно, используется круговая проводка. В этом варианте общая длина контура подачи и обратки, подходящего к каждому радиатору, одинакова вне зависимости от расстояния до котла — это способствует их равномерному прогреву.

Рис. 4 Лучевая схема подключения радиаторов отопления при двухтрубной системе

Разновидности отопительных батарей

В настоящее время в продаже можно найти как уже привычные чугунные батареи, так и более современные – алюминиевые, биметаллические или стальные радиаторы. Рассмотрим подробнее каждый из видов.

Чугунные

Стоит отметить, что современные чугунные батареи совершенно отличаются от тех, что выпускались несколько десятилетий раньше. В первую очередь, они отличаются красивым внешним видом и разнообразием – можно подобрать варианты как для современного интерьера, так и в ретростиле. Главным преимуществом, за которое ценятся изделия из данной группы, является их устойчивость агрессивным внешним и внутренним средам. Более того, продукция зарубежных производителей производится с гладкими внутренними стенками. Это существенно облегчает циркуляцию теплоносителя и предотвращает образование известкового налета.

Замена радиаторов отопления: руководство по демонтажу старых батарей и установке новых приборов

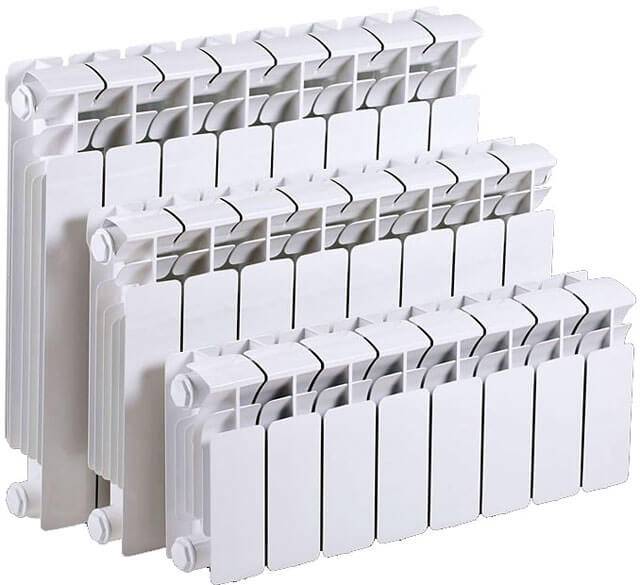

Биметаллические

Батареи данного типа изготавливаются из двух разных металлических сплавов. Внутренняя часть конструкции сделана из стали, поэтому она может испытывать нагрузки до 40 бар и не боится гидроударов. Внешний контур радиатора изготовлен из алюминия, покрытого эмалью, что обеспечивает качественную теплоотдачу прибора.

Замена радиаторов отопления: руководство по демонтажу старых батарей и установке новых приборов

Кроме того, благодаря равномерному прогреву поверхности, теплоотдающая площадь достигает существенных размеров. Еще одно достоинство батарей данного типа состоит в их в лаконичном и современном внешнем виде, так что вписать их в интерьер не составит труда.

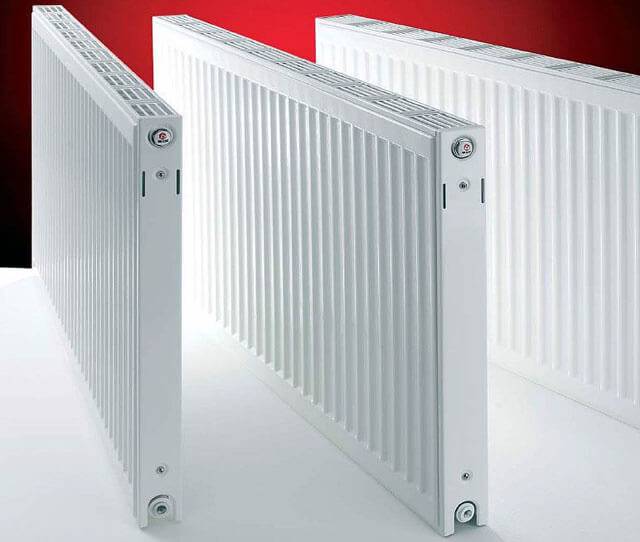

Стальные

Различают несколько видов стальных радиаторов:

  • трубчатые;
  • секционные;
  • панельные.

Замена радиаторов отопления: руководство по демонтажу старых батарей и установке новых приборов

Данный вид отопительных приборов отличается большим разнообразием дизайна моделей, а также высокой эффективностью в условиях закрытых систем с качественными теплоносителями. Если же вы решили выбрать его для замены батарей центрального отопления в квартире, стоит учесть, что такие приборы достаточно чувствительны к агрессивной среде и резким перепадам температур. Наиболее слабые их места – это сварные швы. Тем не менее, их все же можно использовать при условии, что на каждый радиатор будет установлен редуктор. Данное приспособление позволит выровнять уровень давления и избежать излишней нагрузки на металлический корпус, тем самым продлив срок службы радиатора.

Замена радиаторов отопления в квартире

Замена, установка или перенос инженерных сетей, электрического, санитарно-технического или другого оборудования, в соответствии со ст. 25 ЖК РФ, требует обязательного внесения изменений в технический паспорт жилого дома. Но, согласно Инструкции о проведении учета жилищного фонда в РФ № 37 от 04.08.1998 года, утверждено, что в технический паспорт жилого дома не вносятся сведения о наличии отопительных приборов и их местоположении — трубопроводы горячей и холодной воды, отопления газа, канализации и т. п. Радиаторы центрального отопления также не показываются на поэтажных планах. Следовательно, перенос или замена отопительных приборов, а также изменение их конфигурации не требует изменений в техническом паспорте, а также не может рассматриваться как переустройство помещения, и, вследствие чего, является нарушением порядка пользования общим имуществом.

Согласование

Собственнику квартиры для начала требуется согласовать:

  • замену первоначальных радиаторов на радиаторы аналогичные;
  • замену батарей на радиаторы другого вида, с возможным изменением конфигурации;
  • перенос батарей.

В первом случае замены батарей на аналогичные радиаторы достаточно будет только уведомить управляющую организацию о предстоящем монтаже.

В последующих необходимо обратиться к помощи специалиста, который и определит возможность установки новых приборов. Экспертиза оплачивается собственником квартиры.

Для выбора и замены отопительных приборов в вашей квартире необходимо разобрать основные этапы работы, а также возможные проблемы, с которыми вы можете столкнуться в процессе труда.

Выбор материала

Биметаллические батареи со стальным сердечником и алюминиевым оребрением имеют 4 важных свойства:

  • высокая механическая прочность, благодаря высокому уровню — 16 атмосфер — рабочего давления и испытательного — до 30 атмосфер;
  • химическая стабильность сердечника имеет возможность образовывать гальваническую пару с медными трубопроводами;
  • высокий КПД;
  • современный вид вполне презентабелен.

Чугунные радиаторы отличаются долговечностью. К положительным критериям относятся устойчивость к коррозии и возможным гидравлическим ударам. Основной недостаток — большая масса и ограниченность в дизайне. За дополнительную плату, конечно же, дизайнеры способны оформить радиаторы декором, соответствующем вашему интерьеру. Стальные радиаторы могут быть секционными или панельными. Секционные радиаторы по внешнему виду напоминают чугунные батареи. Радиаторы из стали способны выдерживать рабочее давление в 16 атмосфер и также имеют длительный срок службы. Основной недостаток — риск повреждения посредством гидравлического удара или внешнего механического воздействия, вследствие относительно тонкой стали — 1,5 мм.

Алюминиевые радиаторы отличаются малым весом, поэтому монтажом батарей может заниматься один человек. Положительные качества радиаторов заключаются в большом количестве вариантов изделий, которые отличаются по функциональности и форме, а также моментальном реагировании на изменение температуры воды. К недостаткам относится необходимость отвода воздуха и недопустимый контакт теплоносителя с другими металлами. В случае несоблюдения этого правила, радиатор может быть разрушен химическим воздействием.

Рассчитываем количество секций

Для расчета необходимого количества секций можно использовать простой алгоритм: 2 кв. м. площади = 1 секции

Помимо дросселя или термостатической головки, возле каждого радиатора желательно установить:

  • дополнительный вентиль на второй нитке подводки, который полностью отсечет радиатор и позволит в случае необходимость полностью отключить и демонтировать радиатор;
  • вентиль на перемычке, который в закрытом положении будет направлять весь ток воды в стояке через радиатор, в противном — через байпас.

Сборка чугунного радиатора отопления

Перед сборкой в первую очередь необходимо на всех секциях очистить резьбу от следов паковального материала и джута. Для этого можно использовать металлическую щетку, керосин и ветошь.

Качество резьбы обязательно проверяется пробным заворачиванием новых ниппелей и заглушек. Порядок сборки приведен на схеме.

Замена радиаторов отопления: руководство по демонтажу старых батарей и установке новых приборов

Перед сборкой каждый стакан обрабатывается Циатимом или графиткой, оборачивается джутовой паклей и вворачивается в тело регистра на один виток резьбы.

Замена радиаторов отопления: руководство по демонтажу старых батарей и установке новых приборов
Собирать нужно только на столе

Сверху устанавливают уплотнительное кольцо, следующий регистр батареи и выравнивают по оси. После чего можно заворачивать ключом. Если резьба «не идет», то лучше разобрать и попытаться установить причину. Сборка выполняется с минимальным усилием.

Самостоятельное снятие радиаторов

Раскручивание резьбовых соединений на входе в радиатор Перед тем как снять старое оборудование, следует продумать вопрос о целесообразности замены внутренней разводки. Трубы могут быть забиты известковым налетом и грязью, особенно на стыках и поворотах. Вместо них целесообразно установить современные полипропиленовые секции.

Снятие батарей выполняется в следующей последовательности.

  1. Раскручивание резьбовых соединений на входе в радиатор. Если стык не поддается, его можно разогреть горелкой. Если изделие подлежит утилизации, его просто срезают с трубы.
  2. Батарея аккуратно снимается с кронштейнов. Для облегчения дальнейшей транспортировки из нее нужно слить воду. Выбрасывать демонтированный элемент не стоит, так как его можно выгодно сдать на металлолом в железнодорожном пункте приема.
  3. Трубы срезаются на расстоянии 15-20 см от стояка. На концах делается резьба, к которой прикручиваются переходные фитинги для пластиковой разводки.
  4. Для улучшения теплоотдачи нагревателей в проем, где они будут висеть, крепится фольгированный пенофол. Предварительно основа очищается от мусора и грунтуется. Так будет обеспечено равномерное распределение потока нагретого воздуха по всему объему комнаты.
Оцените статью
