Закрытая система отопления: схемы и особенности монтажа системы закрытого типа

Основание для классификации

Следуя теории Поппера, Геберт и Бурнер различают открытое и закрытое общества на основе трех разных измерений:

  • антропологическое;
  • социальное;
  • когнитивное.

Антропологическое измерение касается вопроса, является ли человек субъектом или объектом. Насколько он способен влиять на общество и его структуры?

Социальное описывает положение индивида в социуме. Оно определяет, существуют ли предопределенные социальные позиции его членов, реализуются ли индивидуальные сами по себе или это часть целого?

Фокусом когнитивного измерения является ошибочность или непогрешимость человеческого познания. Эти критерии позволяют определить отличия открытого общества и закрытого общества.

Закрытая система отопления: схемы и особенности монтажа системы закрытого типа

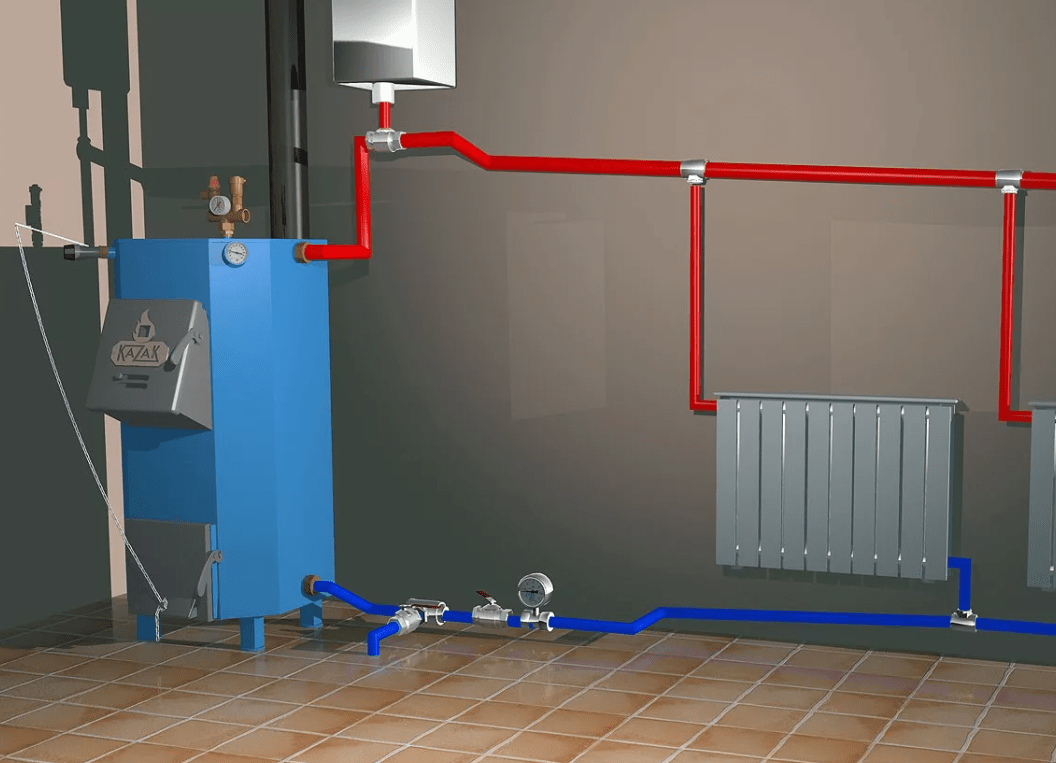

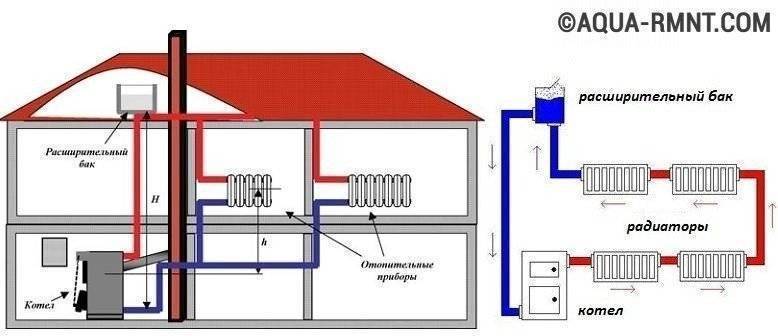

Различия открытой и закрытой системы

  1. Место размещения расширительного бачка. В открытой системе бак необходимо располагать в самой высшей точке, а закрытая система отопления не предъявляет к расположению бака никаких требований.
  2. В закрытой системе отопления поддерживается постоянное атмосферное давление, поскольку извне воздух в такую систему не попадает (детальнее: «Замкнутая система отопления — схема на примерах»). За счет этого значительно увеличивается длительность службы отопления. Дополнительное давление в верхней части системы позволяет уменьшить риск возникновения воздушных пробок, закупоривающих расположенные сверху радиаторы.
  3. Для открытой отопительной системы необходимы трубы большого диаметра, которые довольно неудобны при монтаже и в процессе эксплуатации. Кроме того, их довольно трудно замаскировать, что негативно сказывается на дизайне помещений. Для работы такой системы необходим постоянный уклон, создание которого требует дополнительных усилий.
  4. Закрытая система конструктивно значительно проще и дешевле, поскольку монтаж тонких труб менее трудоемкий, а их стоимость гораздо ниже стоимости толстых труб.
  5. При правильной установке циркуляционного насоса можно будет избежать постоянного шума.
  • простота эксплуатации;
  • отсутствие необходимости установки насоса;
  • равномерное распределение тепла по помещениям;
  • легкий пуск и остановка системы;
  • независимость от электричества;
  • надежность;
  • упрощенный монтаж.
  • ухудшение износоустойчивости системы при попадании в нее воздуха;
  • плохая сопротивляемость низким температурам окружающей среды при непостоянной работе;
  • медленный прогрев после запуска;
  • необходимость постоянного наблюдения за уровнем теплоносителя в расширительном бачке;
  • несовместимость системы с антифризами;
  • большие габариты;
  • низкий КПД.

Достоинства закрытой системы отопления:

  • простая установка;
  • отсутствие необходимости наблюдать за уровнем теплоносителя в бачке;
  • хорошая устойчивость перед замерзанием за счет использования антифриза в качестве теплоносителя;
  • возможность регулировать температуру системы за счет увеличения или уменьшения количества энергоносителя;
  • возможность долгосрочного использования одной партии воды, что происходит за счет герметичности системы;
  • контролируемый уровень давления;
  • экономичность;
  • технологичность, обуславливающая долгий срок эксплуатации;
  • возможность работы в связке с дополнительными обогревательными приборами.
  • зависимость от электроэнергии, которая требуется для функционирования насоса (решить проблему можно, установив компактный генератор);
  • любое нарушение герметичности может привести к попаданию воздуха в систему;
  • расширительные бачки с диафрагмами имеют довольно большие габариты, что зачастую затрудняет их установку.

Заключение

Закрытая система отопления

Закрытая система отопления: схемы и особенности монтажа системы закрытого типа

Благодаря своей простоте устройства, открытые системы отопления довольно распространены и пользуются большой популярностью. Но они имеют один большой недостаток. Поскольку система сообщается с атмосферой, в теплоноситель попадает кислород, из-за чего внутренняя поверхность металлических элементов покрывается коррозией, ухудшая проходимость. Закрытое отопление частного дома лишено этого минуса и имеет ряд других преимуществ.

Требования к качеству оборудования в закрытых системах выше, а значит оно дороже, и монтаж должен быть выполнен более квалифицированными специалистами, что также будет дороже. Но так как закачать закрытую систему отопления можно меньшим количеством теплоносителя, чем открытую, это значит, что можно приобрести трубы меньшего диаметра и немного сэкономить. Благодаря герметичности системы, вода оттуда не испаряется, нагревается быстро и равномерно распределяется по радиаторам.

При этом закрытое отопление с насосом довольно компактно и умещается в одном помещении (например, подвале частного дома), поскольку нет необходимости максимально разносить по высоте котел и расширительный бак. Нет и ограничений по площади и высоте здания, в котором осуществляется монтаж закрытой системы отопления.

Какое должно быть давление в закрытой системе отопления?

Главной особенностью закрытой системы является то, что она герметично закрыта и не пропускает воздух. Поскольку после нагрева теплоносителя его объем увеличивается, а вслед за этим и давление в системе начинает расти, необходимо снизить его, чтобы избежать повреждений. Здесь на помощь приходит расширительный бак для отопления закрытого типа.

Бак состоит из двух половин, разделенных резиновой мембраной. В верхней половине находится воздух, либо инертный газ (например, азот), а в нижней – вода. При повышении давления мембрана прижимает газ, высвобождая место. А при остывании воды, она возвращается в прежнее состояние. При критических показателях срабатывает предохранительный клапан.

В среднем давление не превышает 1,5-2,5 атм (или 0,15-0,25 мПа).

Давление в закрытой системе отопления частного дома создается не только теплоносителем на контур, но и за счет монтажа циркуляционного насоса. Он обеспечивает более высокую скорость движения воды в системе, а также равномерный прогрев всех помещений.

Популярные статьи  10 законных способов уменьшить счет за электроэнергию, которые должен знать каждый экономный хозяин

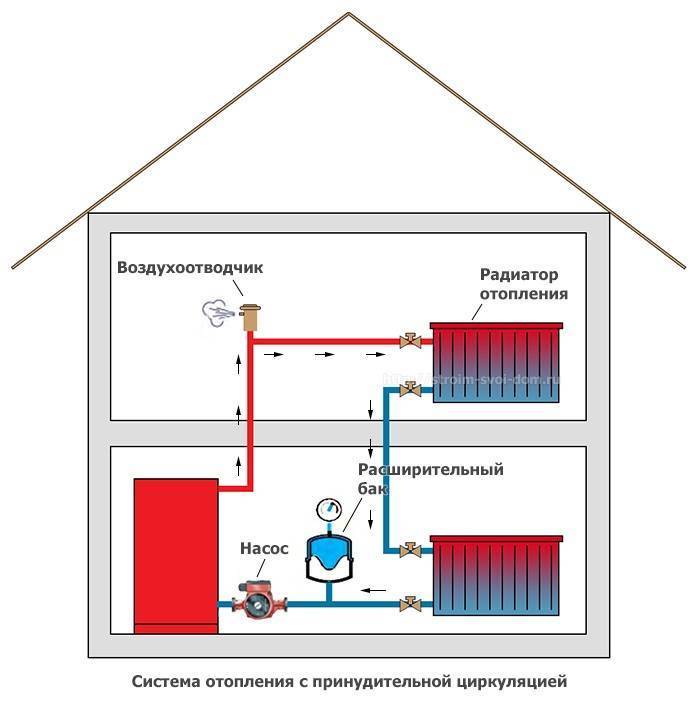

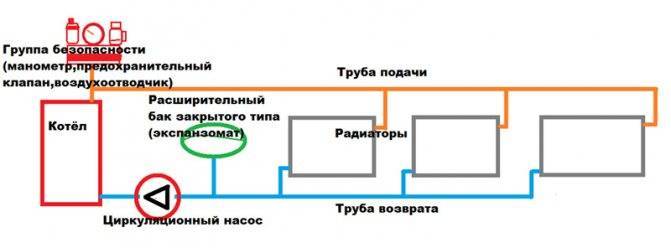

Стандартная схема отопления закрытого типа включает в себя:

  • Отопительный котел (газовый, электрический, твердотопливный и т. д.);
  • Трубы, по которым циркулирует теплоноситель;
  • Фитинги, соединяющие трубы;
  • Запорную арматура для перекрытия движения воды (краны, вентили);
  • Радиаторы (сплошные и секционные);
  • Распределительный коллектор, если отопительных контуров несколько;
  • Расширительный бак с мембраной, для снижения давления;
  • Циркуляционный насос, для поддержания давления в системе.

Как заполнить систему отопления закрытого типа?

Наиболее трудоемкий вариант, это закачка теплоносителя вручную. Для этого достаточно снять заглушку, поставить воронку и заливать воду с помощью ведра или другой емкости с жидкостью. Второй способ более простой и потребует подключения отопительного контура к водопроводу.

После заполнения системы необходимо тщательно проверить ее на наличие утечек. Затем проверку повторяют после включения насоса и котла. Помимо этого, советуют проводить опрессовку системы, т. е. нагнетание давления примерно в 1,5 выше, чем способен насос. На этот случай предусмотрены различные ручные и электрические насосы. После выполнения «стресс-теста» системы ее повторно осматривают в поисках утечек в местах стыков и соединений элементов. Такая проверка особенно важна при установке теплых полов, ведь устранять утечки после заливки бетоном очень тяжело и дорого.

Специалисты компании KIT-Comfort занимаются проектированием отопления в частных домах и квартирах. Нам можно доверить как монтаж отдельных элементов (радиаторов, котлов), так и установку закрытых систем отопления. Мы также можем переделать уже существующую открытую систему в закрытую, врезав насос и расширительный бак.

Бесплатный Расчет Сметы и Консультация

Двухтрубная система отопления с нижней разводкой

Традиционная схема отопления, доминирующая долгое время в типовом строительстве называется однотрубной системой подключения. Она предполагает, что батареи отопления подключены к основному стояку последовательно и в каждом последующем радиаторе теплоноситель становится менее горячим, чем в предыдущем. Популярность этой схемы была вызвана тотальной экономией материалов и сжатыми сроками планового строительства. Но в современных строительных технологиях такая схема значительно уступает более рациональной – двухтрубной. В особенности, ее превосходит двухтрубная система отопления с нижней разводкой. о которой дальше пойдет речь.

Двухтрубная система актуальна как для частного застройщика, так и для коммерческого строительства. Суть схемы в том, что в ней отсутствует «холодная зона» в комнатах с самым дальним от котла или магистрали радиатором. Виды двухтрубной разводки могут различаться по рисунку конфигурации: вертикальная, горизонтальная или лучевая коллекторная. А по расположению основного магистрального трубопровода бывают системы с верхней или нижней разводкой. Любой из этих типов разводки предполагает параллельное подключение отопительных приборов, когда к каждому радиатору подходит две трубы.

Двухтрубная конфигурация отопления позволяет регулировать температуру в каждой отдельной комнате, не затрагивая все остальные элементы отопительной системы. Кроме того в таких системах значительно снижены потери давления, за счет чего можно использовать маломощные и экономичные циркуляционные насосы.

Системы с двухтрубным подключением имеют меньшее гидравлическое сопротивление, поэтому в ней можно использовать трубы меньшего диаметра. К тому же существенным преимуществом такой системы является возможность замены или отключения одного радиатора, без остановки всей отопительной сети. Для этого на подающей трубе возле самого радиатора устанавливают запорный кран, который при необходимости перекрывают.

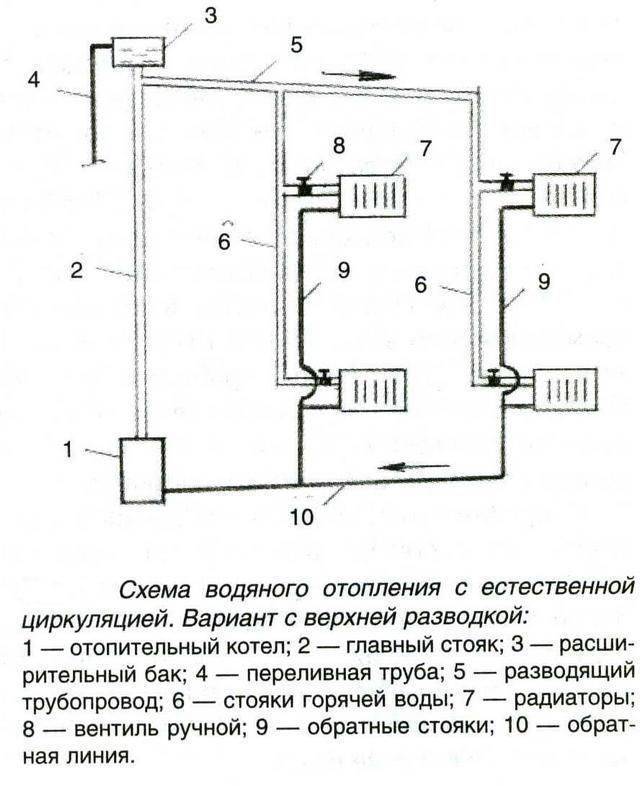

Двухтрубные системы с верхней или нижней разводкой популярны в вариантах с так называемой вертикальной конфигурацией, когда радиаторы отопления установлены на разных уровнях или этажах. Вертикальные схемы монтажа подразделяются на системы с естественной циркуляцией и с принудительной подачей теплоносителя. Различие этих систем состоит только в способе циркуляции воды. В принудительной системе используется насос, а в естественной вода движется за счет конвекции.

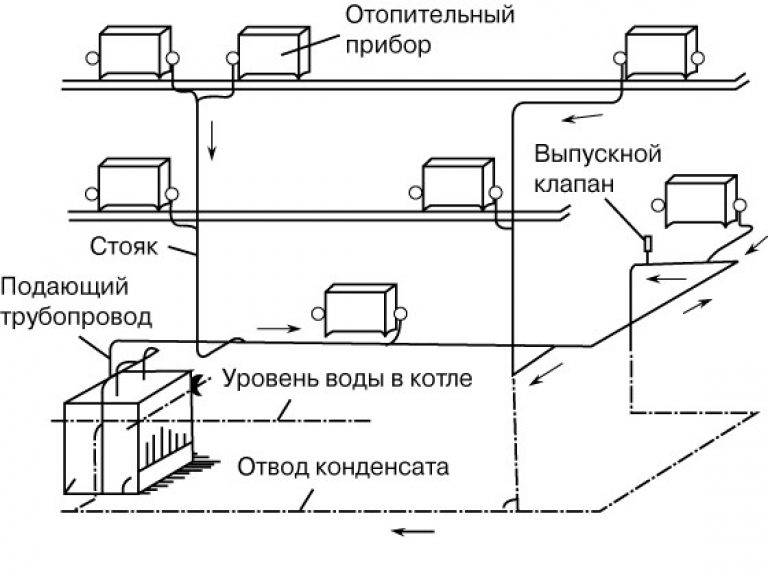

Система с нижней разводкой предполагает расположение в полу первого этажа или в подвале магистрального трубопровода, через который вода, нагретая в котле, поднимается по стоякам, а из них попадает в отопительные радиаторы. Отдав свое тепло, вода по обратным трубопроводам и стоякам, которые расположены рядом с подающими, возвращается в котел. Воздушные пробки из такой системы удаляются через краны Маевского в верхних точках стояка. Воздух также может выходить через воздушную трубу, соединенную с расширительным баком. Для лучшего стравливания воздуха система монтируется с небольшим уклоном по ходу движения теплоносителя.

К несомненным преимуществам системы с нижней разводкой можно отнести:

  • Меньшие теплопотери, поскольку магистраль проходит в подвале
  • Систему отопления можно использовать, отстроив только нижние этажи
  • Вся запорная арматура стояков, подающих и обратных, находится в подвале.

Рабочие показатели системы отопления

В этом случае показатель определяется из нескольких значений. За счёт присутствия в отоплении циркуляционного насоса и дополнительных элементов (например, расширительный мембранный бак) — образуется динамическое давление, а статическое определяет вертикальный (высотный) уровень столба жидкости. Суммирование этих двух показателей даёт итоговое рабочее давление системы отопления закрытого типа.

Закрытая система отопления: схемы и особенности монтажа системы закрытого типа

Нормой такого параметра является значение в 1,5—2 атмосферы для домов, состоящих из 1 или 2 этажей. Увеличение показателя давления напрямую зависит от повышения этажности.

Верхнее пиковое значение задаёт самый ослабленный узел в отопительном контуре. Таковым является водогрейный котёл. Его предел — 3 атмосферы.

Особенности устройства систем отопления: как работает технология?

Типы отопительных систем:

  1. Водяные. Самый распространённый и выгодный вариант. Главный элемент схемы — котёл. Прибор нагревает жидкость, она по трубам поступает в радиаторы, которые прогревают воздух в помещениях.
  2. Воздушные. В качестве источников тепла используют калориферы, которые подают тёплый воздух в комнаты. Как первичный отопитель применяется вода или горячий пар.
  3. Электрические. Системы электрообогрева безопасны, автоматизированы, отличаются эффективностью. Недостаток устройства — дороговизна.
Популярные статьи  Как устанавливается акриловая вставка в ванну: инструкция по установке вкладыша

У каждой из систем есть собственные плюсы и минусы. При выборе следует ориентироваться на личные потребности, цели, приоритеты. Владельцы частных домов чаще всего обустраивают водяное отопление. Это рациональное решение, позволяющее создать комфортные условия проживания с минимальными затратами.

Популярные источники тепла

В качестве источников энергии используют:

  • Твёрдое топливо. Уголь, дрова, топливные брикеты или пеллеты выгодны, если нет возможности подключиться к магистрали централизованного газоснабжения или установить газгольдер.
  • Природный газ. Пока что это самый дешёвый ресурс. Газовое отопление популярно уже несколько десятилетий. Если правильно рассчитать и качественно смонтировать систему, обогрев будет стабильно работать долгие годы.
  • Сжиженный газ. Автономная газификация — отличный вариант для дома, расположенного вдали от централизованных коммуникаций. К минусам стоит отнести крупные расходы на этапе обустройства.
  • Жидкое топливо. В жилых зданиях нечасто устанавливают котлы, работающие на дизтопливе, но как запасное решение это практичный вариант.
  • Электроэнергия. Часто устанавливают тёплый пол, инфракрасный обогрев. Системы экономичны, но подходят далеко не для всех регионов, поэтому чаще применяются как дополнительные.

Фото 1. Укладка инфракрасного теплого пола, работающего на электроэнергии, в помещении частного дома.

Альтернативные источники. Есть системы, использующие энергию солнца, ветра, земли. Нагревательное оборудование работает за счёт солнечных батарей, ветрогенераторов или тепловых насосов. «Зелёное» отопление экологично, но слишком дорого.

Важно! При всех достоинствах источников энергии сложно найти альтернативу газовому отоплению. Такие системы дёшевы в эксплуатации и окупаются примерно за 5 лет. В качестве отопительного оборудования устанавливают котлы, радиаторы

В качестве отопительного оборудования устанавливают котлы, радиаторы.

3 Схемы закрытой системы отопления – преимущества и недостатки, монтаж

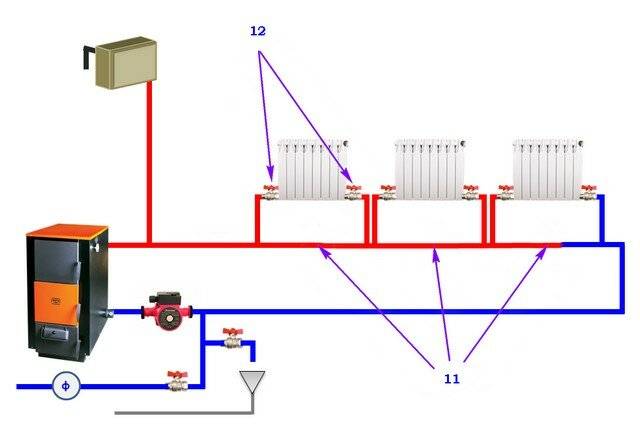

Однотрубная система с подключенными последовательно радиаторами применяется в небольших домах. Теплоноситель проходит через батарею, нагревает ее, возвращается в магистраль и двигается дальше. К последнему отопительному прибору доходит вода самой низкой температуры. Используют такую преимущественно по соображениям экономии: для монтажа требуется вдвое меньше материалов и времени. При выходе радиатора из строя циркуляция продолжается по установленному рядом байпасу.

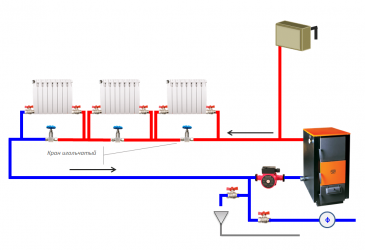

Однотрубная закрытая система

Возможности подобной системы ограничены конструктивными особенностями. Из-за неодинакового прогрева количество секций увеличивают по мере удаления от котла. Приходится использовать трубы большого диаметра, чтобы вода не так быстро остывала. Подключают не более 5 батарей. Магистраль в одноэтажном здании прокладывают под уклоном, а радиаторы размещают горизонтально. Для двухэтажного дома делают центральный стояк, расположенный вертикально.

Схема двухтрубной закрытой системы в двухэтажном доме

Разводка двухтрубной системы имеет подающую и обратную магистраль с одинаковым нагревом радиаторов вне зависимости ее удаленности от котла. Есть возможность подключить отопительные приборы по разным схемам. Одна из них коллекторная – сложная для монтажа, расходуется больше материалов, но позволяет регулировать температуру в каждой комнате. Вторая – с параллельным подсоединением батарей по всему периметру.

Монтаж своими руками выполняют последовательно:

  1. 1. Начинают с установки котла. Удобное место – небольшое отдельное помещение в цокольном этаже.
  2. 2. По всем комнатам разводят трубы. Соединяют способом, наиболее приемлемым для материала.
  3. 3. Монтируют мембранный бак и насос. Если на теплогенераторе отсутствует группа безопасности, устанавливают ее самостоятельно.
  4. 4. Навешивают радиаторы. Обеспечивают расстояние от пола 10 см, от стен – 5.

В твердотопливных агрегатах перед разогревом в топливнике образуется конденсат, приводящий к возникновению коррозии и повреждению металла. Чтобы избежать нежелательных последствий, в обвязку добавляют узел из трехходового клапана и байпаса. Циркуляция сначала идет по малому кругу, пока теплоноситель не нагреется, затем включается большой контур. Котлы с таким устройством безопасны в эксплуатации и служат длительное время.

Расширитель с мембраной любого типа – грушевидной или тарельчатой – ставят на некотором удалении перед насосом по направлению циркуляции теплоносителя. На прямолинейном участке устанавливают тройник, к нему присоединяют отрезок трубы, дальше через американку (накидную гайку) – бачок. Вместе с водой резервуар довольно тяжелый, поэтому для крепления используют кронштейны, опоры. После тройника требуется шаровый кран. Он вместе с американкой облегчает процесс демонтажа при необходимости.

Циркуляционный насос старых моделей ставили только на обратке, сейчас это необязательное требование – современные материалы способны выдержать 90°, но лучше использовать проверенную схему. Для систем, способных работать по гравитационному принципу, предусматривают, что устройство можно снять или функционирование происходит вовсе без него.

Закрытая система не нуждается в байпасе – работоспособность поддерживается насосом, при отключении прекращается функционирование. В любом варианте устанавливают на магистрали с обеих сторон шаровые краны, для быстрого демонтажа и замены. Необходимый элемент – фильтр для предотвращения засорения. Иногда дополнительно используют обратный клапан, чтобы вода не перемещалась в неправильном направлении, но это необязательно.

Способы заполнения – встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

  • Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
  • Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
  • Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
  • Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.
Популярные статьи  Как вырастить лук из семян за один сезон? Лучшие рекомендации и главные советы

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

  • Выход воздуха из системы (кран Маевского);
  • Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры. Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Это значительно уменьшит вероятность появления протечек

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

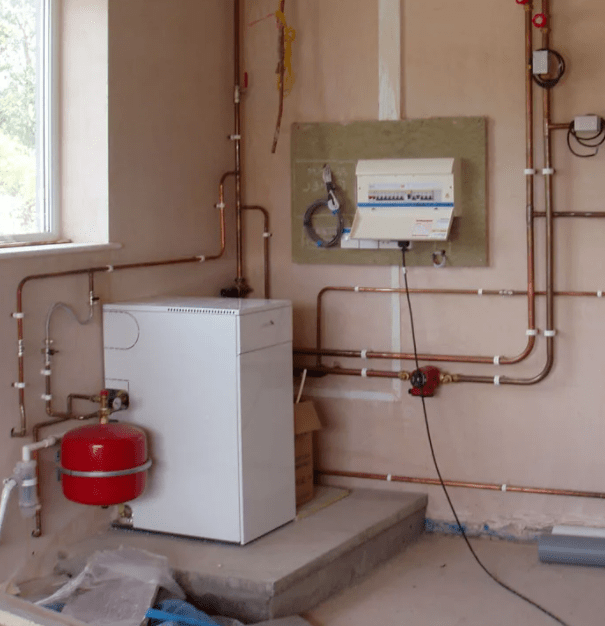

Как выбрать котел для закрытой системы

Закрытая система отопления: схемы и особенности монтажа системы закрытого типа

Котел для закрытой системы

Закрытая система имеет ряд особенностей, которые нужно учитывать при выборе вида котла. Лучше всего, если  это котел с автоматической системой. Достаточно будет установить подходящие настройки, а затем лишь изредка проводить контроль системы. Корректная работа механизма не требует постоянного вмешательства со стороны владельца.

Какие же котлы следует выбрать для такой системы?

Газовые котлы

Закрытая система отопления: схемы и особенности монтажа системы закрытого типа

Газовые котлы в отоплении закрытого типа в частном доме

К ним можно дополнительно подключить комнатный термостат. Температура регулируется максимально точно. Если замечено хотя бы отклонение от нормы на 1 градус. То котел начинает самостоятельно нагреваться. Когда нужная температура достигается, то срабатывает термостат и весь процесс отключается. Это эффективное и экономичное решение. Подойдут и модели с погодозависимым механизмом (наружные датчики). С помощью этих устройств котел может контролировать мощность горелок. В целом же мастера предпочитают использовать именно газовый тип котлов, которые обеспечат комфортное использование всей системы.

Электрические котлы

Электронные и индукционные электрические котлы. Они имеют небольшие размеры, а также низкие показатели инерционности. Экономичнее используют ресурсы. Однако из-за перебоев с электроэнергией их не всегда уместно использовать в частных домах – особенно такие ситуации характерны для зимнего времени.

Закрытая система отопления: схемы и особенности монтажа системы закрытого типа

Электрические котлы в отоплении закрытого типа в частном доме

Котлы на твердом и жидком топливе

Вам понадобится отдельное помещение по требованиям пожарной безопасности. Во время работы котлов в доме образуется большое количество мусора.

Закрытая система отопления: схемы и особенности монтажа системы закрытого типа

Котлы на твердом топливе в отоплении закрытого типа в частном доме
