Особенности врезки в водопровод из металла, чугуна и пластика

Для того чтобы врезаться в металлический трубопровод используют седельный хомут со сверлением:

  1. Перед тем как начать монтаж прибора на трубу, ее необходимо тщательно очистить от загрязнений (если есть) и ржавчины. Кроме, нижней части, которая имеет форму полукруга, в верхней части хомута располагается клапан с отверстием для сверления непосредственно под сверло. После того как хомут установлен на трубе, его части соединяются между собой болтами.
  2. После того как хомут закреплен сверлится отверстие и закрывается заглушкой при помощи специального винта. Этот хомут можно использовать в качестве запорной арматуры. Так же можно использовать хомут с уже установленным вентилем. После того как отверстие готово, сверло вытаскивается и вентиль перекрывается. После чего выполняются другие необходимые работы по установке.

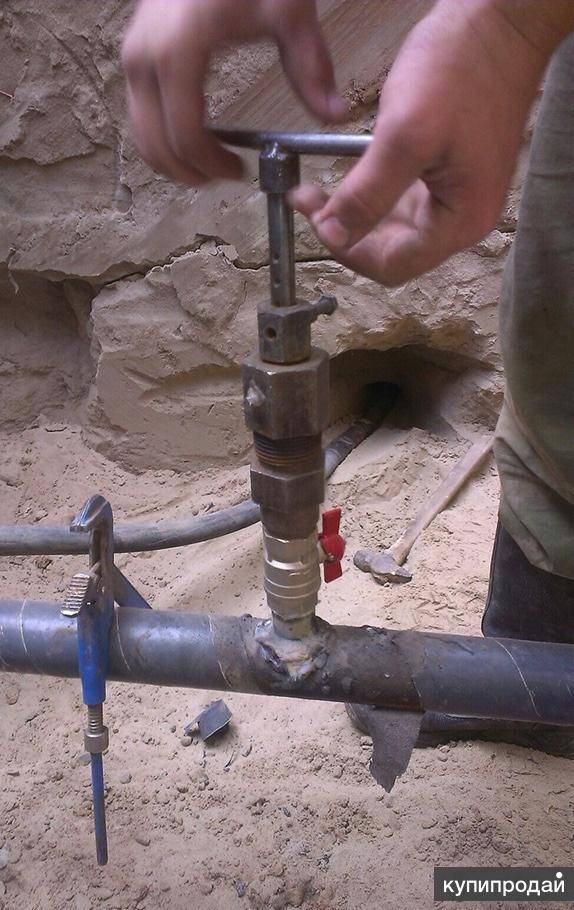

  3. На металлический хомут может быть закреплен специальный станок, который состоит из ручки с трещоткой, болта блокировки, вала со сверлом на конце и промывочного крана. Все заключается в металлический корпус, который с помощью уплотнительных резинок крепится к хомуту. Благодаря тому, что есть направляющая муфта, можно сверлить в определенном направлении. Таким способом делается врезка в водопроводную трубу из чугуна или стали.

Врезка в трубу без сварки: обзор технологии проведения врезных работ

Врезка в пластиковый трубопровод без снижения давления на нем возможна с помощью электросварного хомута-седелки. Он изготавливается из специального пластика и имеет нагревательную спираль со сверлильным механизмом. На корпусе этого хомута нанесен штрих-код, который позволяет с требуемой точностью вводить характеристики сварки.

  1. Трубу нужно заранее очистить и при помощи болтов к ней закрепить хомут, у которого есть клеммы для подключения сварочной машины.
  2. При помощи сварочного аппарата нагревается спираль и приваривается отвод.

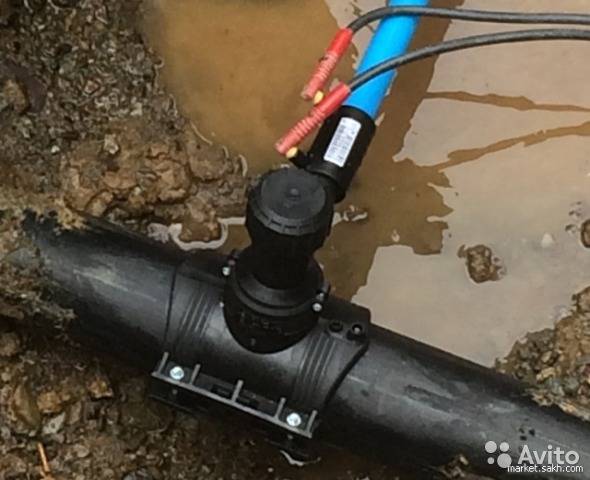

  3. В нынешние дни чаще всего используется седелка со встроенной фрезой и вентилем. Для того чтобы произвести врезку в водопровод с помощью сварки, используют муфту.
  4. После того как все полностью остынет, необходимо через час при помощи фрезы сделать отверстие и навинтить запорный вентиль.

Такой способ применим для трубопровода с давлением до 1,6 МПа.

Для того чтобы просверлить чугунную трубу под давлением, применяют хомуты, у которых имеется специальная конструкция и биметаллические коронки. При этом коронка не должна перегреваться, а работы должны проводиться на малых оборотах.

Этапы работ при врезке в чугунную трубу водопровод:

  • необходимо раскопать трубу и очистить ее в месте врезки от ржавчины;

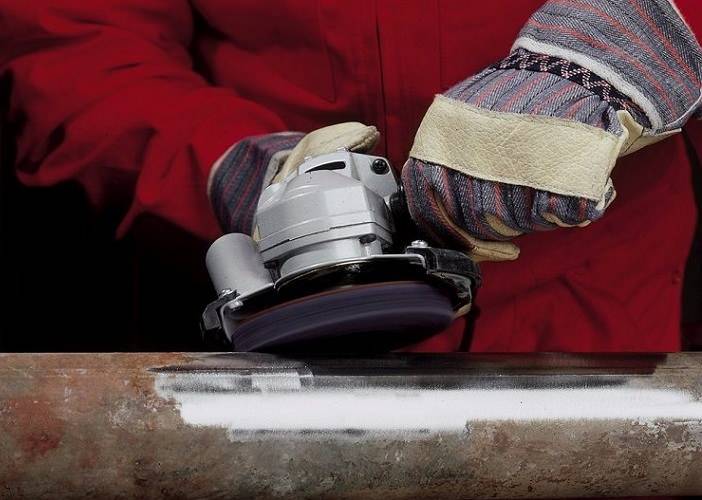

  • при помощи болгарки срезать верхний слой каленого чугуна;
  • установить разборную седелку, для того чтобы герметизировать стык между арматурой и хомутом необходимо положить резиновый уплотнитель;
  • запорный вентиль необходимо прикрепить к фланцевому отводу, через него будет вводиться коронка (режущий инструмент);
  • чугунную трубу просверлить, охлаждая место реза;
  • коронку извлекают из вентиля и перекрывают поток воды.

Трубу сверлят твердосплавной коронкой, менять которую нужно будет как минимум 3-4 раза за весь процесс. Также не нужно забывать о том, что необходимо обеспечить уклон патрубка седелки в направлении дома в 2 градуса.

Для врезки в чугунную трубу нужно применять сверла, предназначенные для работы с металлом!

Врезка в трубу без сварки: обзор технологии проведения врезных работ

Сварочная установка патрубка к водопроводу из стали должна делаться только квалифицированными специалистами. Монтаж седелок на чугунный или полимерный трубопровод делается самостоятельно, но для этого необходимо отключить водоснабжение. Врезка под давлением должна осуществляться с учетом всех правил и рекомендаций, в противном случае эти работы могут повлечь опасность для здоровья и материальных ценностей.

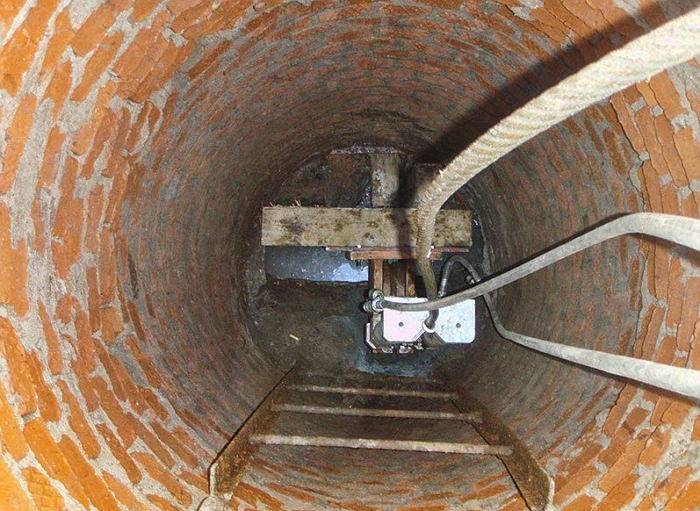

Если вы проживаете в доме за городом, то вам нужно обустроить подачу воды в жилье, и для решения этого вопроса существует два решения – обзавестись собственной скважиной или колодцем, или подсоединиться в централизованную трассу с водой под высоким давлением. Первый вариант – дорогостоящий, длительный и трудозатратный. Второе решение обеспечит ваш дом водой в течение одного дня, но вы будете зависимы от графика подачи воды (такое бывает в отдаленных периферийных поселках).

Врезка в трубу без сварки: обзор технологии проведения врезных работ

Положительный момент, который дает врезка в водопровод — вы получите стабильное давление в трубах, что обеспечит такую же стабильную работу бытовых приборов, требующих подводки воды – стиральной машины-автомата, посудомойки, сантехнического оборудования – ванны, джакузи, душа или даже бассейна.

Варианты врезки

По своей технологии методы врезки в трубопроводы из пластика подразделяются на две условные группы.

  1. Закрепление на трубе стягивающей накладки в виде хомута с выходным отверстием под отвод.
  2. Вырезание участка трубы и соединение её концов в месте разреза тройником.

Первый метод заключается в закреплении обжимающей накладки на трубе болтами или привариванием встроенными в накладку нагревательными элементами.

Во втором варианте соединения производятся с использованием сварных работ специальным аппаратом или с применением фитингов различного типа.

Рассмотрим существующие способы присоединения отводов.

С помощью обжимного хомута-накладки

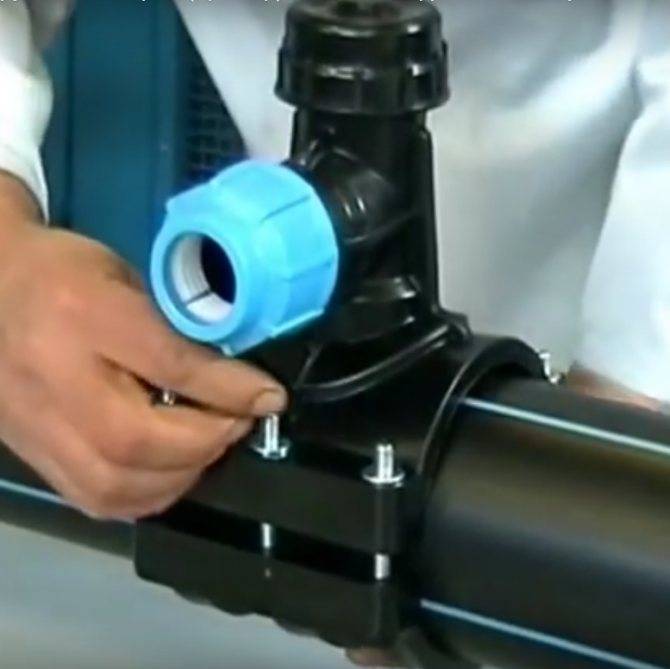

Такой хомут состоит из верхней и нижней накладок, совпадающим по размерам с габаритами трубопровода.

Врезка в трубу без сварки: обзор технологии проведения врезных работ

На трубу укладывается каучуковая уплотнительная часть с отверстием. Её функция – предотвратить протечку. Далее накладки устанавливаются на прокладку сверху и снизу трубы, стягиваются болтами и гайками.

Через отверстие выходного патрубка, расположенного в верхней накладке, производится сверление трубы. Затем к ней подсоединяют отвод.

Присоединение тройника или коллектора

Врезка тройника считается классическим вариантом врезки. Суть операции заключается в том, что вырезается часть трубопровода, а на её место устанавливается тройник или коллектор. К ним присоединяется отводная труба (если коллектор – сразу несколько отводов).

Электросварная седелка

Обычная седельная накладка представляет собой уже рассмотренный нами обжимной хомут накладку.

Врезка в трубу без сварки: обзор технологии проведения врезных работ

В отличие от врезки тройника, она не предусматривает резку трубного изделия, тем самым, не нарушает его целостность. Для создания отвода достаточно просверлить в основной трубе отверстие должного размера.

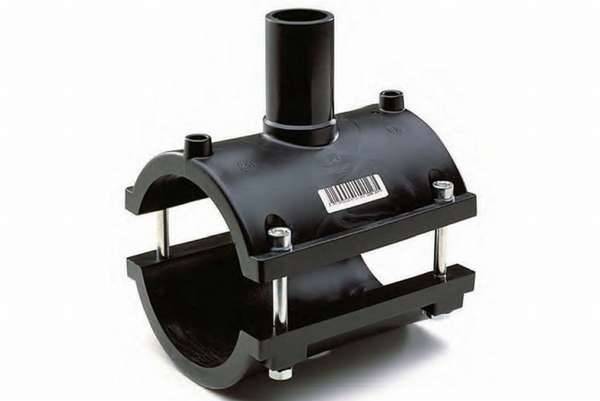

Принцип конструкции электросварной седелки не отличается от обычной, но она оснащена нагревательными спиралями, встроенными в её корпус. При подключении к электрической сети данные элементы нагревают пластик, части которого свариваются и образуют неразрывное соединение.

Рабочий процесс заключается в установке верхней и нижней частей накладки на трубу. Подается электропитание на седелку, в результате чего части накладки приклеиваются к трубе. После застывания материала высверливают отверстие нужного размера, прокручивая встроенную фрезу. Затем остается присоединить отвод.

Врезка с помощью патрубка

Врезка с использованием патрубка применяется на второстепенных участках, в трубах низкого давления, например, трубопроводе канализации. Данный способ хорош тем, что не требует разрезания трубопровода и его возможно производить без сварки.

Патрубок должен быть в виде хомута с обхватом, которого хватило бы на весь диаметр стояка.

  1. Размечают место для расположения патрубка.
  2. Просверливают коронкой отверстие, по размерам соответствующее диаметру патрубку.
  3. Закрепляют патрубок, стягивая концы хомута винтом с гайкой.
  4. В патрубок вставляют резиновый уплотнитель, а через него – отводную трубу.

Можно использовать адаптер для труб, значительно меньших по диаметру основной.

Учитывая, что в системе канализации большого давления нет, такое соединение прослужит долго и надежно.

Популярные статьи  Как определить размеры раковины для ванной комнаты и не напортачить при ремонте

Виды уплотнителей

Раньше не было такого разнообразия уплотнителей, как сегодня. Некоторые сантехники используют весь спектр материалов в своей работе, а есть консерваторы, которые до сих пор признают только лён. Правы ли они? Давайте разберемся. Чем уплотнить резьбу на трубе отопления:

  • лента-фум;
  • лён с пастой;
  • анаэробный клей герметик;
  • уплотнительная нить.

Сохнет лён в системах с горячим теплоносителем, а гниет на холодной воде. В первом и во втором случае результатом процесса будет появление течи. Благодаря пасте фитинг после закрутки можно немного отпустить, сделав оборот назад не более чем на 45 градусов. Универсальный материал, подходит как для соединения металлических труб отопления, так и для полимеров.

Лён подходит для всех видов резьбы на трубах отопления независимо от диаметра. Он самый дешевый из уплотнителей

Важно правильно его намотать:

  • при помощи полотна по металлу или напильника делаются насечки на резьбе;
  • прядь льна скатывается в нечто подобное нити;
  • накрутка осуществляется по ходу закручивания фитинга (обычно по часовой стрелке);
  • равномерно наносится защитная паста.

Уплотнение льном

При накручивании льна важно не переусердствовать. Сначала нужно сделать первый виток, который закрепит уплотнитель на резьбе. При этом остается хвостик

На втором витке оставшийся хвостик подхватывается и наматывается вместе с общим волокном. Следите, чтобы не было перекрутов. Распределять материал по резьбе нужно равномерно от торца к корпусу фитинга. Работая со льном, при соединении труб отопления, нужно следить за своими руками, так как они постоянно измазаны пастой. Если такими руками взяться за полипропиленовую трубу, останется отпечаток

При этом остается хвостик. На втором витке оставшийся хвостик подхватывается и наматывается вместе с общим волокном. Следите, чтобы не было перекрутов. Распределять материал по резьбе нужно равномерно от торца к корпусу фитинга. Работая со льном, при соединении труб отопления, нужно следить за своими руками, так как они постоянно измазаны пастой. Если такими руками взяться за полипропиленовую трубу, останется отпечаток.

Фум лента применяется для тонкостенных фитингов и соединителей с мелкой резьбой. Работать с материалом легко, руки всегда чистые. При этом фум лента достаточно дорогая и в основном ее используют для маленьких диаметров. Существенный недостаток этого уплотнителя – это невозможность юстировки. То есть, если стык труб отопления закручен и его нужно немного отпустить, чтобы отцентрировать, то соединение при этом теряет свою герметичность.

Уплотнительная нить так же, как и фум лента не нуждается в смазке и применении специальной пасты. Она может наматываться на грязную или мокрую резьбу, применима для пластика.

Герметики наносятся на чистую и обезжиренную резьбу (обычно новую). Они бывают:

  • демонтируемые;
  • трудно демонтируемые.

А по факту они все не демонтируемые. Перед тем как соединить трубы отопления, используя герметик, вы должны быть готовы к тому, что разобрать соединение можно будет только после нагревания. И только тогда, возможно, получится его открутить. Зато при монтаже места соединений даже не нужно подтягивать ключами.

Как осуществить врезку в газовую трубу

В наше время сложно представить себе жилой дом – частный или многоквартирный – который не был бы подключен к газу. Благодаря этому замечательному веществу мы можем готовить пищу и точно не замерзнем. Однако же газ сам по себе в дом поступать не может, и слава Богу, для него нужен специальный путь – газопровод. А для того, чтобы он был, необходимо врезаться в газовую трубу.

В нашей стране самовольный процесс врезки в газовую трубу запрещен категорически, но количество желающих сделать всё своими руками и против закона никак не уменьшается. Между тем дело это опасное и часто заканчивается смертельным исходом, именно поэтому, а не потому что государство жадное, самовольная врезка и запрещена. Домашним мастерам и нонконформистам, идущим против системы, предлагаем немного теории.

Газопровод – это средство транспортировки и хранения газа. В зависимости от миссии газопровода конструкции могут быть разными: например, для транспортировки газа на большие расстояния оборудуются мощные сети, и газ в них идёт под высоким давлением. Вот уж с ним точно не стоит экспериментировать – очень большая дыра может оказаться на месте не только доморощенного умельца, но и самого подключаемого дома. Тут лучше связаться со специальными службами, которые умеют работать с такими системами.

От любой мощной сети ответвляются более мелкие распределительные трубы, давление в которых ниже, чем в магистральных. Однако все равно оно может разниться – от низкого до высокого. Врезаться в такую трубу можно уже и своими силами, но все-таки лучше обратиться к специальным службам, если нет понимания того, что нужно делать, и знания техники безопасности.

Подробнее о механизме врезки

На профессиональном языке врезкой называется присоединение к работающей транспортирующей газ трубе новой трубы. Подобное соединение может пройти даже без отключения газа, однако в данном процессе есть масса нюансов, которые необходимо учитывать, чтобы, как бы пафосно это не звучало, не отдать свою жизнь за подключение дома к газовой магистрали.

Существует два вида врезки:

  • холодная: именно в данном случае основной трубопровод работает без каких-либо изменений – объем и давление подачи остаются на прежнем рабочем уровне;
  • традиционный способ – сварка: этот способ проверен временем и отличается высокой надежностью, однако для работ требуется определенная квалификация и специальный доступ у исполнителя.

Традиционно трубы газопровода металлические, потому и используется сварка – ведь только она может дать максимально герметичное и прочное соединение. Однако в настоящее время для подключения домов к газопроводу и монтажа инженерных сетей часто используются трубы из полиэтилена низкого давления. Для врезки в подобные трубы необходимы заводские, соответствующие ГОСТу, фитинги – соединительные элементы. Разумеется, при монтаже ответвлений без нагревания не обойтись, поэтому этот процесс в любом случае сохраняет высокую опасность.

Существуют общие правила для проведения работ по врезке в газовую трубу под давлением.

Во-первых, врезка в сеть с низким давлением должна происходить при показателях не выше 80 мм вод.ст., но и не ниже 20.

Во-вторых, при работе с сетями с высоким или средним давлением, давление сначала должно быть снижено до допустимого уровня. Если это невозможно, то необходимо найти специальное оборудование, позволяющее работать при нестандартных обстоятельствах.

В-третьих, работы без снижения давления по закону могут проводить только организации, имеющие разрешение на ведение подобного вида деятельности (часто даже должен быть специальный разряд).

В-четвертых, сварка и резка газом должны осуществляться на участках с давлением от 40 до 150 кг/см – и этот коридор должен соблюдаться в период всего рабочего процесса.

Ну и самое главное – будет лучше, если все работы Вы доверите профессиональным организациям, которые имеют необходимый опыт, квалификацию и, при необходимости, разряд. Да, вам придется отдать определённые деньги, но это не дороже жизни. Да и даже если вам удастся самостоятельно врезаться и остаться в живых, первая же проверка выявит незаконное соединение. Что дальше? Оплата ворованного газа, штраф, дача показаний, наложение уголовной ответственности вплоть до срока – в зависимости от того, насколько вы навредили незаконной врезкой. И трубу отрежут, так что все труды пойдут насмарку.

Преимущества и недостатки горячей сварки

В настоящее время в арсенале домашних мастеров чаще всего имеются аппараты различных конструкций и предназначений. Подключиться к действующему отоплению можно с их помощью. Горячая сварка труб обладает рядом существенных преимуществ:

  1. Высокая надежность соединений.
  2. Возможность сделать отвод любой конфигурации.
  3. Отсутствие необходимости в дополнительных фитингах и фурнитуре.
  4. Малозаметность сварных швов, благодаря которой не нарушается интерьер помещения.
  5. Возможность соединения труб большого диаметра.
Популярные статьи  Ремонт газового котла Vaillant: расшифровка закодированных нарушений в работе и методы борьбы с проблемами

Иногда только при помощи данного метода получается «врезаться» в трубу отопления. Это касается труднодоступных мест, где нельзя использовать приспособления и инструменты. Сварка не требует идеально ровной обработки торцов, небольшие погрешности вполне можно исправить с помощью расплавленного металла. Сваренные трубы не меняют своих качеств и способны выдерживать сильные механические нагрузки.

Правда, имеется и большая «ложка дегтя» – требуется высокая квалификация сварщика. Любительского уровня для получения качественного шва будет явно недостаточно. Кроме того, высокая температура может повредить «подмотку» на старых резьбовых соединениях и стать причиной незапланированного ремонта в помещении. Сварка труб возможна только после частичного или полного слития воды из системы, а само место врезки должно быть предварительно высушено.

Что влияет на подготовку проекта

Если отсутствуют специальные навыки, самостоятельное проектирование нежелательно и вряд ли осуществимо. В процессе работы над проектом должны быть учтены множество факторов, которые известны только специалистам.

Среди них такие:

  • глубина залегания грунтовых вод, специфика грунта, ландшафтные и климатические особенности;
  • глубина, на которой проходит центральная трасса;
  • расстояние от трубопровода до строения с учетом глубины отвода;
  • требования СниПов к оборудованию и точкам соединения.

Кроме перечисленного в проекте, обязательно отображают способ прокладки магистрали, диаметр газопровода, необходимый комплект приборов и фурнитуры, используемые материалы, особенности стыков и внутренней разводки.

Согласование работ по врезке в водопровод

Только с разрешения соответствующих органов можно начинать работу по врезке дополнительного трубопровода в централизованную систему водоснабжения

Важно оформить всю документацию до начала работ. Если всего этого не сделать, то можно понести административную и материальную ответственность за незаконность своих действий.

Итак, начинать процедуру врезки нужно с того, чтобы получить план конкретного участка для определения наличия различных инженерных коммуникаций, проложенных под землей. С данным документом можно направляться в водоканал и делать заявление о желании подключиться к центральной системе водоснабжения. При себе также необходимо иметь документы, указывающие на право владения конкретным домом или участком.

Технические параметры, о которых необходимо знать при подключении:

  • строго определенная точка врезки;
  • диаметр подключаемого трубопровода;
  • иные сведения, требуемые в соответствии с целью производимых работ.

Затем необходимо получить разрешение от санитарно-эпидемиологической службы. Со всеми вышеперечисленными документами можно приступать к разработке и подписанию проекта и сметы на проводимые работы. Самостоятельное выполнение врезки в трубу без отключения водоснабжения строго запрещено, как и установка учетного оборудования. Для этих целей существуют специалисты, которых можно вызвать из соответствующей государственной или сертифицированной частной организации.

Также запрещена врезка в трубопровод следующих типов:

  • магистральные сети больших диаметров;
  • трубопроводы, в последствие не зацикленные с канализационным сливом;
  • прочие типы.

Подготовительные работы

Перед тем как врезаться в трубу под давлением, нужно пройти несколько подготовительных этапов:

  1. Убедиться, что врезка действительно необходима.
  2. Изучить материал, из которого изготовлена магистраль.
  3. Удостовериться, что врезка не причинит ущерба сети и помещению.
  4. Выбрать наиболее подходящую технологию.
  5. Определиться, готовы ли вы самостоятельно провести работы.

Необходимость врезки

В каких случаях обычно приходится закатывать рукава и изменять планировку сети? Знакомьтесь с основными причинами врезки в трубы.

  1. Покупка нового «девайса». Чаще всего среди таковых числятся посудомоечные либо стиральные машины. Естественно, что вам придется узнать, как врезаться в канализационную трубу, поскольку вы же не станете вычерпывать использованную воду из приборов вручную. Конечно, некоторые народные умельцы практикуют упрощенные схемы решения ситуации. Например, сливной шланг от стиральной машины попросту помещают в ванную – чтобы выпустить грязную воду. Однако удовольствие от пользования современными «девайсами» при таком подходе носит сомнительный характер, не так ли?!
  2. Установка нового сантехнического прибора. Сейчас обыватели все чаще добавляют в свои ванные и туалетные комнаты биде, душевые кабины, ванны с особыми функциями. При введении в эксплуатацию таких приборов вам нужно будет знать не только, как сделать врезку в канализационную трубу, но и как осуществить подключение к сети подачи воды.
  3. Перепланировка в квартире. Такое случается, когда обитатели дома решают, например, объединить ванную комнату и туалет или наоборот – разделить совместный санузел. Бывает, что возникает необходимость перенести мойку на кухне, например, в связи с покупкой нового гарнитура. В таком случае вы тоже должны знать, как врезать кран в трубу под давлением, чтобы не превратить кухню в озеро.
  4. Подсоединение к водопроводу нового строения (к примеру, летней кухни, бани и т.д.).
  5. Износ деталей магистрали, серьезный ремонт, предполагающий перенос сантехнических узлов.

Материал труб

Чтобы найти правильный способ, как врезать трубу в трубу, нужно знать, пластиковая она или металлическая. От материала зависят и нюансы проведения монтажных процессов, и долговечность сети. Итак, трубы изготавливают из пластика и металла (стали, чугуна, меди).

Ранее (в советский период) в фаворе были изделия из металла. Неудивительно, ведь этот материал надежный – хотя бы даже с виду. Наиболее практичным из металлических вариаций является сталь – долговечная и недорогая. Но и она не лишена недостатков – на неровной стальной поверхности обильно нарастает накипь, что делает сеть нефункциональной. Чугун лишен данного недостатка, однако из-за тяжести этот материал редко выбирают в качестве составляющих для коммуникаций. Медь – идеальный вариант, но в силу дороговизны мало распространенный.

То ли дело пластик – легкий, практичный, недорогой и буквально вечный. Материал годится для проведения сетей и с холодной, и с горячей водой. У этого сырья тоже есть подвиды. Например, полибутилен, который характеризуется прочностью, гибкостью и идеально ровной поверхностью. Лучше него только сшитый полиэтилен, отличающийся высокой устойчивостью к смене температур. Хорош и его аналог – полипропилен, подкупающий своей демократичной ценой. В ходу и обычный полиэтилен, но использовать его можно лишь для подачи холодной воды.

А теперь рассмотрим, как врезаться в трубу отопления без сварки – под давлением в сети, изготовленные из металла и пластика.

Особенности проведения врезки

Врезка в трубу без сварки: обзор технологии проведения врезных работМатериал, из которого состоит централизованный трубопровод, определяет, каким способом будет проводиться в него врезка. Реже им является чугун, но чаще это металлопластик, пластик или металл. При создании отверстия из трубопровода, естественно, пойдет вода, но без этого, конечно, врезку осуществить невозможно. Чтобы все получилось правильно и в хорошем качестве нужно использовать специализированные хомутные системы.

Главные правила врезки:

  1. Диаметр внутренней поверхности подключаемой трубы должен соответствовать диаметру сверла, которое будет использоваться.
  2. Внешний диаметр трубы должен быть чуть меньше, чем диаметр отверстия, в которое она вставляется.

То, как производится врезка, зависит от вида водопровода. Чтобы не допустить спуска воды, часто используют специальные хомуты и сварку. Если нет никакой возможности резки магистрали, тоже необходимо примененять хомуты. Сварку запрещено использовать, если трубы состоят из полиэтилена.

В конце вставляемой трубы должна быть резьба для корневого крана или муфта, при применении сварки обязательно нужно будет спустить воду из системы.

Главный инструмент при данных работах — это специально предназначенная для этого дрель, при помощи которой в трубопроводе с водой внутри, можно сделать отверстие с необходимым диаметром. Для того чтобы у устройства была хорошая производительность, нужно соблюдать технику безопасности.

Популярные статьи  Чем закрыть окна на балконе от солнца: виды материалов

Врезка в трубу без сварки: обзор технологии проведения врезных работСначала нужно освободить трубу от изоляции и произвести зачистку в месте осуществления врезки. Потом необходимо установить фланец, который выводится на основной трубопровод. Зафиксировать его хомутом. На закрывающую фланец задвижку установить дрель. Хомут не применяется при врезке в стальную трубу, в ней применяется патрубок, приваренный заблаговременно.

Нужно проверить не имеются ли дефекты на шве, после того как закончилась сварка. При их наличии, нужно для большей надежности, произвести сварку еще раз по контуру данного шва.

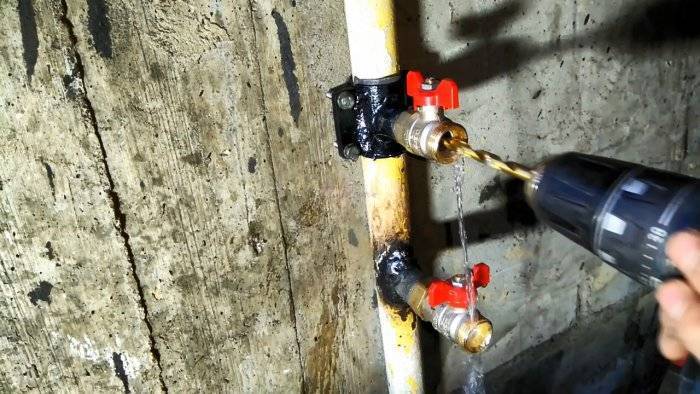

Необходимо ввести фрезу нужного диаметра после того, как патрубок (муфта) готов, и для трубы сделать отверстие. Задвижка заблокирует поток воды в патрубке после снятия оборудования. По завершении сварочных работ, можно все изолировать и покрыть составом против возникновения коррозии. Так производятся работы с трубами из металла и чугуна.

Для применения при работах по врезке, на рынке имеются несколько разновидностей хомутов:

  • электросварной хомут-седелка применяется при работах с трубами из пластика. В комплекте есть фреза необходимого диаметра. Но для его монтажа будут нужны еще несколько инструментов;
  • засверловочный — в его конструкции применен поворотно-затворный механизм, который как регулировочная или затворная арматура остается на трубе;
  • седловой — эта разновидность хомута применяется при работах с пластиковыми, металлическими, асбестоцементными трубами; запорная пластина, имеющаяся в его конструкции, будет блокировать поток воды;
  • обойма — нельзя применять при врезке крана в трубу, находящейся под давлением. Для пустых труб подходит хорошо, потому как имеет недорогую цену и простоту в использовании. Состав материала — металл либо пластик.

Врезку трубы из полиэтилена делают с первыми двумя разновидностями хомутов.

Метод резьбовых соединений

Данный способ свободен от большинства недостатков, присущих сварке, но очень трудоемок, а главное – требует полного отключения подачи. Если не углубляться в подробности, то процесс подсоединения к топливной магистрали производится в такой последовательности:

  1. Выбранное для врезки место вручную или с помощью болгарки зачищается от старой краски. При этом обязательно учитывается размер устанавливаемого фитинга вместе с резьбой.
  2. В соответствии с габаритами тройника производится разметка зачищенного места.
  3. На выбранном участке выпиливается часть трубы.
  4. На концах труб магистрали нарезается резьба, шаг которой соответствует устанавливаемому элементу.
  5. Фиксируется фитинг. При этом с одной стороны он накручивается непосредственно на резьбу, а с другой придется использовать переходную муфту и контргайку.

Теперь, когда алгоритм проведения работ ясен, можно выделить основные проблемы при использовании данного метода:

  • большое усилие, которое прикладывается к трубе при нарезании резьбы, может повредить старую пораженную ржавчиной магистраль;
  • корректная работа с плашкой предполагает наличие большого опыта и практических навыков;
  • соединение получается громоздким и не обладает достаточным качеством;
  • необходимо перекрывать «стояк» и сливать из него воду.

Последний пункт требует особого пояснения. Дело в том, что подобные манипуляции с системой самостоятельно следует производить только в частном строении.

Любые работы, связанные с вмешательством в отопление многоквартирного дома, можно осуществлять только с разрешения коммунальных служб.

Врезка в трубу без сварки: обзор технологии проведения врезных работ

Допуск на выполнение работ

Работы по врезке в водопроводные магистрали, как посредством сварки так и без нее, нельзя осуществлять без получения соответствующих разрешений.

Выполнение незаконной врезки традиционно завершается привлечением хозяина к материальной и административной ответственности.

Галерея изображений
Фото из

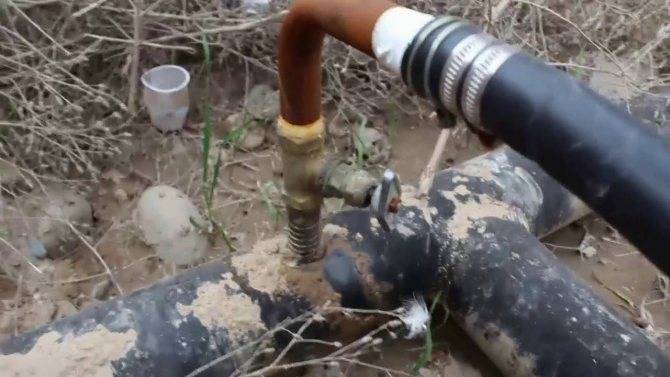

Врезку в находящийся под давлением водопровод проводят в исключительных случаях в формате ремонтно-восстановительных мероприятий

В основном для подключения дополнительных линий к централизованной сети производится после отключения подачи воды, если в результате отключения не будет надолго лишен водоснабжения целый микрорайон или поселок

Врезка в действующий водопровод производится с одновременной установкой арматуры и перекрытием канала, что невозможно осуществить без предназначенного для этих целей оборудования

Самостоятельное выполнение врезки в водопровод, тем более находящийся под давлением, недопустимо, т.к. чревато образованием сложно устранимой аварийной ситуации

Врезать отдельную ветку в централизованную сеть водоснабжения разрешено только после получения разрешения от собственника водопровода

Работы по врезке должны проводиться бригадой Водоканала или в присутствии представителя этой коммунальной службы. Узел врезки желательно приурочить к смотровому колодцу или соорудить подобный смотровой пункт для дальнейшего обслуживания

В случае прокладки водопроводной сети по поверхности земли подключение производится аналогичными методами. Узел врезки рекомендовано закрыть боксом

Узел врезки любого трубопровода необходимо оснащать запорной арматурой, даже если это подключение дачной линии, эксплуатируемой только в летний период

В трубопровод выполнена врезка

Врезка трубы небольшого диаметра

Оборудование для проведения врезки

Выполнение врезки осуществляет мастер

Подключение к водоснабжению

Узел подключения к водопроводу в колодце

Подключение к поверхностной водопроводной линии

Врезка летнего водопровода

План участка можно получить в Федеральном центре регистрации земельных владений, а технические условия в центральном отделе водоканала.

В техусловиях на подключение будут указаны:

  • место подключения;
  • диаметр магистрального трубопровода;
  • данные, необходимые для врезки.

Кроме местной структуры Водоканала разработкой проектно-сметной документации занимаются специализированные проектные организации, имеющие соответствующую лицензию.

Можно заказать у них проектно-сметную документацию на выполнение врезки в магистраль централизованной водопроводной сети.

Возможно, их услуги окажутся дешевле, но не исключено, что могут образоваться проблемы с одобрением проектной разработки Водоканалом.

Затем документацию на врезку следует зарегистрировать в местном отделении СЭС. Одновременно с подачей собранного пакета документов в филиал СЭС для регистрации требуется оставить заявление на выдачу заключения о необходимости подключения к водопроводу.

Для проведения работ следует иметь на руках план участка, а также получить технические условия и разрешение на врезку местного водоканала

Согласно общепринятым нормативам выполнение врезки трубы под давлением и установку приборов учета должны выполнять квалифицированные специалисты, имеющие соответствующий допуск. Самостоятельно своевольно выполнять подобные работы запрещено.

Сэкономить, приложив собственные усилия к подключению, получится только на производстве земляных работ в период разработки и засыпки траншеи.

Условия, при которых нельзя осуществлять врезку:

  • если трубопровод магистральной сети имеет большой диаметр;
  • если землевладение не подключено к центральной канализационной системе;
  • если врезка предполагается в обход приборов учета.

Даже при наличии всех разрешений врезку трубы к действующей сети должны выполнять только квалифицированные специалисты.

Сэкономить можно лишь на том, если своими силами произвести часть работ, выполнение которых не требует наличия лицензии

К числу таковых можно отнести: земляные работы (копание и обратная засыпка траншей), доставка материала и другие виды подсобных работ, которые не связаны непосредственно с процедурой врезки.

Разумеется, никто не может запретить хозяину выполнить врезку самостоятельно. Поэтому в статье подробно расписана последовательность выполнения действий.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
