Водостоки для крыши своими руками: инструкция по самостоятельному изготовлению системы водоотвода

Перепроверяйте смещение лазерным или водяным уровнем, скат крыши не всегда находится в  уровне.

 Сначала крепятся крайние кронштейны на самом верху и низу, а между ними натягивают леску или шнур, закрепляют воронки, соединительные элементы и углы, после чего размещаются оставшиеся крепления с шагом от 500мм до 900мм, в зависимости от варианта крепления и водосточной системы.

 Обратите внимание на места установки двух кронштейнов:

1. расположение воронки;
2. соединитель желоба;
3. угол.

Держатели желобов по правой и левой стороне от ливнеприемной системы располагаются на расстоянии не больше 5 см.

Желоба

После примерки (учитывая насечки на соединительных элементах и воронках) отпиливаем необходимую длину ножовкой по металлу, желоба монтируем на кронштейны, фиксируя защелками.

Трубы

Трубы крепятся хомутами на промежутке 2 м друг от друга, для объектов с высотой до 10 м., на расстоянии не менее 5 см от стены.

После соединения  колена с раструбом воронки его разворачивают к стене, вставляют второе колено, прикручивают к стене используя верхний кронштейн , затем натягивают леску до нижнего хомута, после чего отмечают и монтируют остальные кронштейны.

Особенности

Нельзя осуществлять монтаж при морозе. В противном случае, трубы потрескаются при процессе нарезки или крепления. Помимо этого, некоторые виды труб нельзя оставлять на солнечной стороне упакованными.

Также для защиты от обледенения труб и их деформации нужно поставить систему с кабельным антиобледенением, предварительно сделав подсчет мощности в кабеле нагревания.

Для борьбы с проблемой переполнения воды в желобах, подбирайте систему, отталкиваясь от рекомендаций производителя.

Ошибки при монтаже водостоков на крыше

Часто после водосточного монтажа возникают проблемы. Их появление связано со многими факторами, в частности:

1. С неправильным подбором диаметра труб и числа воронок или неправильным проектированием водосточной системы.
2. Желоб. Его ставят в горизонтальном положении без уклона, то в нем копится вода и не дает системе ее отводить, исполняя свою главную роль.
3. Отсутствие системы антиобледенения. Застои воды в результате обильных осадков в некоторых регионах приводит к формированию больших кусков льда в водостоках. Поэтому срок эксплуатации системы составляет не больше 2 лет. Меньше всего подвергается обледенению медный вид водостока, но стоит он дорого.
4. Расстояния от желоба до кровли. Кровля виснет над желобом либо он имеет уклон к стенке. В результате в процессе сильных осадков вода переливается из системы.
5. Креплением трубы к поверхности дома. В результате мокнут стены и фундамент.

Советы экспертов

Эксперты рекомендуют осуществлять монтаж по инструкции от производителя, не экономя на кронштейнах, крепежах и на самих трубах.

К тому же, слив не нужно выводить высоко, иначе вода окажется на стене дома и разрушит его фасад. Также они не рекомендуют брать хлипкие крепежи.

Стандартный должен выдерживать нагрузку до 75 кг. Но важен не только вес, но площадь опирания. Из-за минимального количества установленных держателей, давление будет сконцентрировано в одном месте и не распределится на всю поверхность изделия. В результате желоб поломается либо деформируется.

Вывод

Важно правильно рассчитать  количество крепежных элементов и материалов. Учесть  особенности крепления пластиковых труб к вашему типу стены

Соблюдать последовательность монтажа и технику безопасности при работе на высоте.

Крыша уже покрыта, а как же установить водостоки?

Столь важный архитектурный элемент конструкции крыши, каким является система водоотведения, должен быть продуман еще на стадии проектирования. Тем более, что современные СниП рекомендуют выполнять установку системы еще до монтажа покрытия кровли. Однако в действительности не все так гладко.

Иногда обстоятельства вынуждают устанавливать водосточную систему, если кровля уже готова. Соответственно, не лишним будет узнать, как установить водостоки, если крыша уже покрыта.

В каких случаях водосток устанавливают при финишных работах

Возможно несколько ситуаций, когда возникает необходимость подобного монтажа:

-Установка водостоков на крыше непосредственно к лобовой доске может быть предусмотрена самим проектом, если потоки воздуха для вентиляции внутреннего пространства поступают через обшивку свесов из перфорированных софитов. Такой способ вентиляции наиболее доступный как по исполнению, так и по стоимости. Однако обеспечить достаточный приток воздуха при этом не получается. Поэтому для повышения эффективности вентилирования водоотводные желоба крепят на ветровые доски на крышу.

Монтаж системы водостока

Рассмотрим, как происходит монтаж водоотводящей системы, выпускаемой фирмы «Винилон».

Шаг 1. Для установки и сборки системы понадобятся следующие инструменты: шуруповерт, стусло, ножовка по металлу, полосогиб, строительный уровень, рулетка, бечевка и маркер.

Шуруповерт

Ножовка по металлу и стусло

Полосогиб

Строительный уровень

Рулетка, бечевка и строительный маркер

Использование бечевки для разметки

Шаг 2. Для крепления всех деталей водостока используется антикоррозийный крепеж. Приобретается он в строительном магазине.

Используйте только антикоррозийный крепеж

Шаг 3. Монтаж системы слива производится сверху вниз. Сначала крепятся желоба водосбора, только после этого производится монтаж системы водоотвода (сливные трубы). Водосборные желоба устанавливаются ниже уровня ската крыши с уклоном в сторону воронки примерно на 2-3 см каждые 10 метров желоба. Для удобства работы наносится разметка, демонстрирующая места крепления кронштейнов.

Установка водосточных желобов

Система устанавливается с уклоном в сторону воронок

Шаг 4. Первыми устанавливается воронка в нижней отметке и кронштейн – в верхней отметке. Между ними натягивается бечевка, по уровню которой крепятся остальные кронштейны и соединительные муфты. При этом кронштейны устанавливаются так, чтобы расстояние от них до краев воронки или муфты было не более 10 см. Между остальными кронштейнами может быть расстояние около 60 см.

Установлен кронштейн

Натягивается бечевка

Крепление соединительной муфты и кронштейнов

Шаг 5. После установки кронштейнов производится фиксация на них водосточного желоба.

Установка водосточного желоба

Шаг 6. Стыковка двух отрезков желобов производится при помощи специальной муфты.

Стыковка двух отрезков желобов

Шаг 7. Производится крепление уголков, соединяющих желоба в углах дома (внутренних и наружных). На концах желобов устанавливаются заглушки.

Установка заглушек и угловых элементов

Заглушки и угловые элементы установлены

Шаг 8. Начинается монтаж системы стока. Для этого понадобятся хомуты для крепления трубы. Она жестко фиксируется в верхней части, а в нижней фиксация производится с проскальзыванием.

Крепежные элементы для верхней части

Крепежные элементы для нижней части

Шаг 9. К воронке слива прикрепляется колено, которое при помощи отрезка трубы соединено с другим таким же коленом, но ориентированным в другую сторону. Это позволит приблизить трубу слива максимально к стене дома. Второе колено фиксируется на стене при помощи хомута, закрепленного на ней. Производится сборка этого участка.

Переход осуществляется через 2 одинаковых колена и отрезок трубы

Труба должна входить в колено до упора

Установлено второе колено

Монтируется переход

Шаг 10. На расстоянии друг от друга (максимальное – 1,7 м) крепятся на стены хомуты для трубы слива.

Как крепить хомуты

Шаг 11. На расстоянии 25-30 см от земли производится крепление сливного колена. Все части устанавливаются строго вертикально по строительному уровню.

Крепление сливного колена

Все элементы устанавливаются строго вертикально

Шаг 12. Трубы с верхней части муфт и слива всегда устанавливаются до того момента, пока не упрутся во внутренний ограничитель элемента, снизу – до обозначенной на системе линии.

Сверху труба всегда ставится до упора

Снизу труба устанавливается до соответствующей линии

Шаг 13. После установки всех труб производится монтаж промежуточных хомутов и затягивание всех элементов.

Монтаж промежуточных хомутов и затягивание всех элементов

Организованные наружные водосточные системы и их особенности

Устройство наружного водостока организованного типа представляет собой комплекс элементов для отвода осадков с кровли в предназначенные для этого места. В такие конструкции обязательно включаются:

• горизонтальные настенные или подвесные желоба;
• вертикальные (ливневые) трубы и сливы;
• соединительные элементы;
• элементы настенного и кровельного крепления.

Наружный водосток здания рекомендован для установки в климатических зонах, где практически отсутствуют температуры, могущие вызвать замерзание воды внутри водосточных труб.

Общая схема конструктивных элементов наружного водостока

Кроме как по способу организации, водосточные наружные системы принято различать по таким базовым критериям:

• материал для изготовления;
• сечение желобов и труб;
• форма полученной конструкции.

Классификация водосточных систем по материалу

По видам материала водосточные системы бывают:

• металлические;
• пластиковые.

В изготовлении металлических водостоков чаще всего применяют оцинкованную сталь горячего способа производства. Для дополнительной защиты материала конструктивные элементы покрывают с двух сторон полимерными составами (пурал, пластизол). Стальные конструкции имеют отличные эксплуатационные качества. Для них характерны:

• длительный срок службы,
• повышенная прочность,
• улучшенная устойчивость к влиянию неблагоприятных механических и химических внешних воздействий.
• стойкость к коррозии и деформациям от высоких и низких температур.

Водосточная система наружная из металла лучше всего будет служить в местности, для которой характерно большое количество осадков в виде снега с его периодическим сходом с кровли.

Элементы водостока из меди

Водосточные системы из меди, покрытой специальными лаковыми составами, предотвращающими ее потемнение, полноправно считаются самыми надежными и имеют наиболее длительный срок службы. Вполне естественно, что их стоимость несколько выше прочих материалов. При этом эстетические характеристики намного привлекательнее, а внешний вид может подойти практически под любой дизайн кровли.

Для изготовления пластиковых водостоков используют ПВХ повышенной прочности. Это легкий и одновременно прочный материал, не подвергающийся деформациям и коррозии, не требующий специального ухода. Применение пластиковых водосточных систем чаще всего находит место при устройстве мягких кровельных покрытий.

Классификация водосточных систем по форме и сечению

Диаметр труб в зависимости от требуемой пропускной способности водостока у разных производителей может быть в диапазоне 50-160 мм. Для желобов эти значения могут составлять 70-200 мм.

Когда вы будете рассчитывать оптимальный размер для устройства системы водоотведения на своей крыше, вам будет необходимо знать такие параметры, как

• общая площадь крыши;
• угол наклона;
• количество точек слива воды.

В целом, форма будущей системы будет полностью зависеть от формы крыши, для которой она монтируется

Форма водостоков на многоскатных крышах

О трубах и фасонных деталях

Составной элемент системы – водосточные трубы (металлические или пластиковые, круглые или прямоугольные), предназначены для сброса воды от уровня самого верхнего перекрытия здания до уровня земли.

Трубы водосточные собираются из нескольких отдельных патрубков, сочленяемых друг с другом соединительными элементами. Полностью собранная труба фиксируется вертикально с помощью крепёжных хомутов.

Дополнительными элементами водосточной системы являются заглушки для желобов, обводы, тройники, воронки, защитные сетки, решётки.

Набор фасонных деталей, традиционно используемых при сооружении водосточных систем частных домов. При строительстве системы своими руками потребуются все эти элементы в количестве, определяемом расчётами

Заглушки желобов устанавливаются по торцам желобных линий, имеют разнообразную конфигурацию и форму (правосторонние, левосторонние, универсальные). За счёт обводов выполняется аккуратный монтаж труб на сложных архитектурных участках. Тройники обеспечивают технические разводы, а воронки, сетки и решётки способствуют эффективному удалению воды.

Рекомендуем также прочесть наш материал о то, как самостоятельно рассчитать количество нужных материалов для обустройства водосточной системы.

Принципы размещения элементов

Рассчитывают и проектируют сток воды с крыши индивидуально, исходя из площади скатов и среднему количеству осадков, выпадающих в данной климатической зоне. Правильно сделать проект и разместить элементы можно, следуя следующим правилам:

Правила расчета сечения водосточного желоба

• Водосточные желоба монтируют по всему периметру здания за исключением крыльца. Чтобы вычислить, сколько деталей потребуется, нужно измерить периметр дома, разделить на длину одного элемента и округлить до целого числа в большую сторону.
• Желоб монтируют под углом. Чтобы вода самотеком перемещалась по нему в сторону водосточной воронки, ему задают уклон 3-5%.
• На углах здания размещают поворотные элементы, разворачивающие водосток на 90 градусов. Для прямоугольного сооружения требуется 4 таких детали. Если дом имеет сложную конфигурацию, то для монтажа нужны еще внутренние углы.
• Необходимое количество воронок для приема вода рассчитывают, исходя из того, что она собирает жидкость с 10 погонных метра желоба. То есть, если длина превышает 10 метров, то для сбора вод со скатов крыши правильно устанавливать 2 воронки. По строительным нормам максимальное расстояние между двумя точками сбора – 20 метров.
• Простейшее устройство водостока предусматривает размещение воронок для сбора воды в первую очередь поблизости от углов здания. Чтобы определить, сколько потребуется вертикальных труб, нужно просто посчитать количество воронок, так как для каждой из них требуется собственный слив.
• Сливную трубу закрепляют на стену специальным кронштейном с круглым держателем соответствующего диаметра. На каждый метр трубы нужен 1 кронштейн. Чтобы сделать расчет необходимого количества крючков для фиксации желоба, следует разделить периметр дома на шаг между ними, который составляет 50-60 см.

Правила размещения водостока

Какими бывают водостоки

В основу классификации видов водостоков для крыши положены два признака, определяющие характер технологии при монтаже системы. К первому признаку относят способ изготовления. В соответствии с этим различают самодельную водосточную систему и изготовленную в промышленных условиях.

Самодельная водосточная система

Преимуществом водостока, изготовленного своими руками, является возможность выполнения его по собственному вкусу. Характер выполнения зависит от творческой фантазии владельца дома. Самодельная система не сопряжена со значительными затратами. Более того, допускается монтаж водосточной системы по схеме, которая наиболее удобна для владельца загородной недвижимости и учитывает все особенности данного строения. К недостаткам такой конструкции относят усиленный контроль за эффективностью работы.

Чаще всего выполняются из оцинкованного железа, а такой материал способен прогнивать. Во время монтажа металлического водостока для крыши своими руками возникает проблема соединения элементов конструкции, так как железо плохо гнется. К тому же, внешний вид таких систем носит не респектабельный характер.

Заводская водосточная система

У заводской системы выдержаны все стандарты и параметры. Даже при использовании элементов разных производителей, проблем со стыковкой не возникает. В зависимости от применяемого материала система может изготавливаться из пластика и металла.

Пластиковые ливневки

Пластиковые водостоки для крыши удобны при монтаже своими руками. Они устанавливаются с помощью клея или с применением уплотнительных резинок.

Ливневки из пластика обладают определенными преимуществами:

1. Для них не страшен ультрафиолетовый свет. Водосток из пластика исправно прослужит весь срок эксплуатации, при этом сохранит свои качества и внешний вид.
2. Пластик не подвержен коррозийным процессам.
3. Если монтаж водосточной системы своими руками осуществляется с помощью клея, то такая конструкция не нуждается в постоянном уходе. При установке используется «холодная сварка», которая происходит на молекулярном уровне.
4. Пластмассовые сточные системы обладают высокой прочностью.
5. Они легкие, поскольку имеют незначительную массу.
6. Эксплуатация осуществляется в широком диапазоне температурного режима. Это позволяет использовать их в различных климатических зонах.
7. Монтаж водосточной системы на крыше своими руками не сопряжено с особыми сложностями.
8. Готовые изделия обладают богатой палитрой цветов.
9. Пластиковые конструкции комплектуются большим разнообразием элементов. Их без проблем можно смонтировать на ломаной крыше. Сама готовая система при этом может иметь сложную конфигурацию.

Как и любое изделие, она не лишена недостатков:

1. Пластик не обладает достаточной стойкостью к механическим воздействиям. Такие системы не монтируются на домах повышенной этажности. Они применимы лишь для малоэтажного строительства.
2. Если водосливные системы для кровли, изготовленные из пластмассы, выходят из строя, то отремонтировать их нельзя. Разрушенный пластик не восстанавливается.
3. При установке конструкции из пластика на резиновых уплотнителях, требуется их постоянная замена. Это крайне неудобно, поскольку всю систему приходится разбирать и собирать.
4. Материал имеет высокий коэффициент линейного расширения.

Металлические ливневки

Ливнестоки для крыши также  выполняются из металлического профиля. Материалом изготовления для такой системы служат медь и цинк. Существует вариант, имеющий полимерное покрытие.  Различаются они стоимостью и сроком эксплуатации.

Положительные моменты водостока из металла сводятся к следующим позициям:

1. Достаточная прочность системы.
2. Такой водосток надежен в эксплуатации.
3. Водосток из металла способен выдержать значительную снеговую нагрузку.
4. Такой водосток не сгорит, если случится пожар.
5. Широкий разброс показателей температурного режима.
6. Подобные конструкции обладают стабильными размерами.

К недостаткам относятся следующие моменты:

• водосточная система отличается высокой стоимостью;
• такой водосток обладает значительной массой;
• монтажные работы отличаются определенной сложностью;
• незначительный выбор цветовой гаммы;
• если повредить защитный слой, труба проржавеет.

Общие советы по установке металлических водостоков

При установке металлического водостока нужно соблюдать некоторые правила:

• резать элементы ножницами по металлу или ножовкой с мелкими зубцами;
• снимать перед монтажом защитные пленки;
• торцевые заглушки надевать на гладкую часть желоба;
• использовать профили и крепеж, рекомендованные изготовителем;
• устанавливать соответствующее расчету количество воронок;
• соблюдать расстояние между кронштейнами и хомутами;
• между трубой и фасадом оставлять зазор 50-100 мм;
• места соединения желобов усиливать кронштейнами, расстояние от стыка до крепежей не должно превышать 150 мм с обеих сторон.

Установка водостоков самостоятельно поможет сэкономить бюджет, выделенный на строительство дома. При правильном подборе элементов и монтаже система прослужит не менее 10 лет.

Общие правила установки водосточной системы

Для того, чтобы система водостоков работала эффективно, необходимо соблюдение определенных правил и факторов.

К таким факторам и правилам можно отнести:

• учет годовых показателей осадков для данной местности;
• архитектурные и геометрические особенности здания, кровли, на котором монтируется водосток. Так при расстоянии между крайними точками крыши (свесами) не превышает 10 м, то для организации водостока достаточно установить только 1 трубу. При более значительных расстояниях – потребуется более 1, которые могут быть установлены не только в крайних точках.
• материал, из которого изготовлена кровля и стены фасада;
• учет особенностей материала элементов водостока.

Кроме этого, необходимо спроектировать систему водостока или выполнить чертеж. Это позволит правильно рассчитать материалы для монтажа, а так же выявить особенности водостока на начальном этапе.

Слив с крыши для воды — устройство водоотвода со скатных крыш

Крыши на домах старой постройки имеют простую двускатную конструкцию кровли. Но, современные дома оснащены более сложными стропильными системами. Скатов больше, они примыкают друг к другу под разными углами. Это требует правильного устройства слива воды с крыши.

Поэтому рассмотрим пошагово каждый из элементов.

1. Слив воды с крыши

Этот момент важен, потому что вода может попасть внутрь дома, еще не доходя до водостока. Можно выделить три зоны повышенного риска на кровле, в результате которых течет крыша дома (и способы, как устранить течь на крыше).

Место стыка двух скатов с образованием внутреннего угла. Если частный дом имеет крышу, такую как на фото, то необходим монтаж ендовы или разжелобка на кровле.

Выделяют два вида ендовы:

Одинарный нахлест (нижняя ендова).

Нюанс. На выбор нахлеста влияет материал кровли и угол наклона ската крыши. При высокой высоте волны кровельного материала (шифер, металлочерепица) и при угле наклона ската больше 30° применяется одинарный нахлест. Если материал плоский (битумная черепица) и угол меньше – двойной нахлест.

Двойной нахлест (нижняя и верхняя ендова).

Нюанс. Конструкция нижней ендовы очень проста, поэтому ее обычно делают своими руками. Это просто согнутый пополам лист металла. Но, для того, чтобы она выполняла свои функции нужно знать, как правильно установить нижнюю ендову. Грамотный монтаж заключается в следующем: ендова нижняя крепится с помощью кляймеров (использование саморезов не допускается).

2. Место (узел) примыкания кровли к стене

В данном случае используется специальная планка примыкания для кровли. Монтаж планки выполняется в угол между домом и кровлей.

Специфика выбора планки для примыкания

На фото приведены три разновидности планки.

Но только планка «в» обеспечит герметичность стыка, за счет небольшой кромки, которая заводится в запил на стене. Планка «а» не имеет завальцовки вообще. У планки «б» нижняя завальцовка наружная. Это то место, с которого планка начнет ржаветь.

Нюанс. Для герметичного соединения в кирпиче нужно сделать запил и завести туда один край планки. Второй свободно ложится на кровле.

3. Отвес крыши

По правилам монтажа водосточной системы, кровельный материал должен заканчиваться в середине желоба. Тогда, вода из него не будет попадать на стены дома.

Однако, такое возможно не всегда. Это может быть связано с особенностями кровельного материала (например, длина металлочерепицы всегда кратна 350 мм, а обычной кратна 1 шт.) или с просчетом во время проектирования стропильной системы. В этом случае монтируют дополнительную карнизную планку.

Вторая составляющая системы слива воды с крыши – водосточная система.

Ознакомимся с ее основными элементами и посмотрим, как сделать водосточную систему самостоятельно.

4. Составляющие элементы водосточной системы

Прежде чем приступить к изготовлению отлива, нужно разобраться, какие элементы (комплектующие) нужны:

желоб. Служит для приема воды со скатов. Его диаметр зависит от площади ската;

воронка или ливнеприемник. Соединяет желоб и трубу;

труба. Отводит воду в дренажную систему или подальше от фундамента;

углы и повороты. Позволяют обойти дом, выступающие элементы или установить трубу на нужном расстоянии от стены;

заглушки. Используются в тех местах, где не предусмотрена воронка.

Совет. Заглушки устанавливаются в наиболее высоком месте.

крепежи. Для желоба и трубы.

Наглядно элементы водосточной системы приведены на схеме.

Желоба металлические самодельные

Изготовить желоб своими руками из оцинкованной стали просто.  Однако сложности появляются, если попытаться изготовить желоб той же длины, как при заводском производстве (3-4 метра).

Для изготовления четырёхметровой детали потребуется соответствующая техническая оснастка, чего в бытовых условиях обычно нет. Поэтому стандартная длина самодельных желобов, как правило, составляет не более 1 метра.

Наглядный пример изготовления простейшего водостока частного дома из оцинкованного стального листа и стальных кронштейнов-держателей. Система изготовлена своими руками

Технология производства овального желоба:

1. Берут лист жести длиной 1 м, шириной 0,5 м.
2. Помещают отрезок листа на слесарный стол.
3. Берут металлическую трубу подходящего диаметра.
4. Загибают отрезок листа на трубе правкой деревянным молотом до полукруга.
5. Вдоль передней длинной кромки отмеряют отступ 10 мм.
6. Загибают линию кромки под углом 90º.

Затем выполняют второй загиб на задней кромке, отрезав излишки листа.

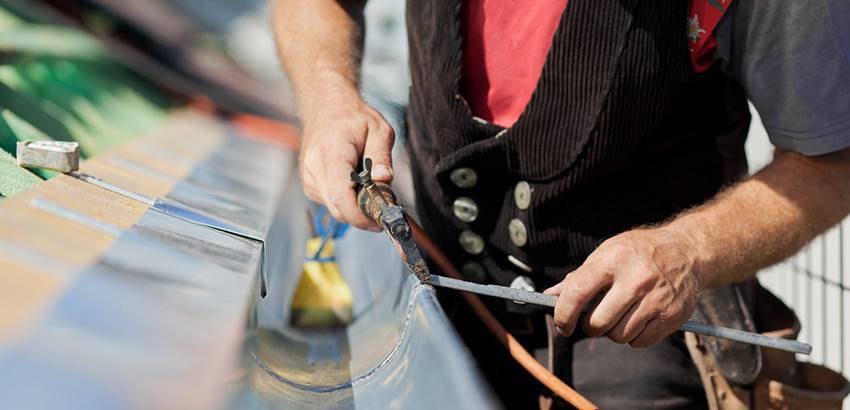

Для самостоятельного производства жестяных водостоков нужен длинный широкий слесарный стол и набор незамысловатых инструментов. Приветствуются навыки жестянщика

Примерно таким же способом делают желоба прямоугольной формы. Только в качестве правки используют угловую металлическую болванку.

Схема изготовления прямоугольного желоба водосточной системы для самостоятельной практики. Пример изделия, сделанного своими руками в домашних условиях

Желоба водостоков прямоугольной формы делать даже проще, как и готовить к ним фасонные детали. Поэтому есть смысл при выборе технологии остановится именно на прямоугольных водостоках.
