Как своими руками сконструировать внутреннюю систему водоснабжения в частном доме

Изготовить внутреннюю разводку в доме своими руками намного проще, чем копать колодец или бурить скважину. Для этого необходимо запастись необходимым количеством пластиковых труб 1/2Ø и 3/4Ø, запорной арматурой и разного рода фасонными частями для трубопровода. При необходимости можно соорудить коллектор, который значительно позволит увеличить КПД всей трубопроводной системы. Чтобы своими руками сконструировать внутри дома водопровод нужно не так уж и много инструментов. Для полипропиленовых труб понадобится паяльник и ножницы для резки этих труб. Металлопластиковые трубы вообще требуют только набора гаечных ключей и этих же ножниц. Чтобы знать сколько и каких фитингов вам нужно, требуется, как и говорилось в начале, сделать подробный проект трубопровода.

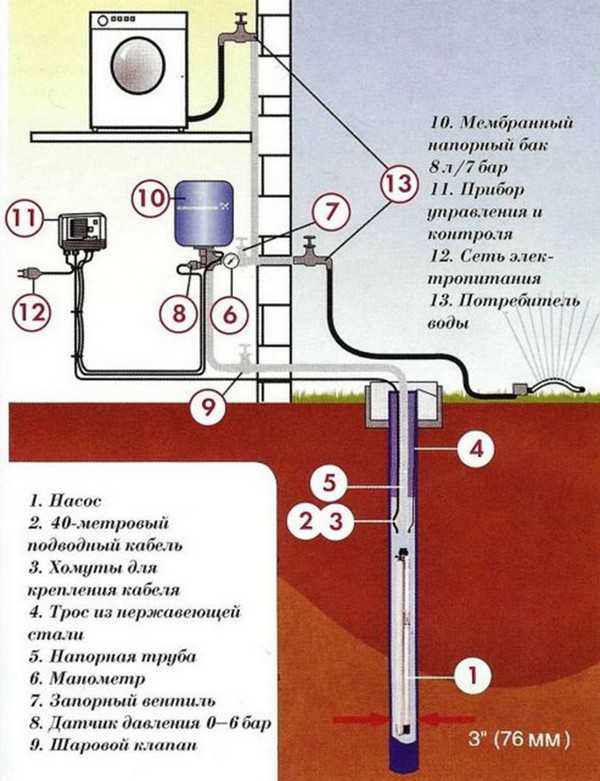

Подробная схема внутреннего водопровода для частного загородного дома

Если вы не обладаете навыками работы с паяльником и вообще сборки трубопроводов, то стоит подумать о том, не лучше ли доверить эту работу специалистам. Если же вы все же решили справиться своими силами, то вначале потренируйтесь на обрезках труб, чтобы не испортить всю систему и придерживайтесь рекомендаций специалистов.

Таким образом, сооружение автономной системы водоснабжения для загородного дома «с нуля» является делом достаточно трудоемким и ресурсоемким, но посильным для тех, кто не боится физического труда и умеет обращаться с ручным инструментом.

Оборудование для автономного водоснабжения

Для обустройства водопровода из скважины помимо насоса нам потребуется другое специальное оборудование, необходимое для нормального функционирования сооружения.

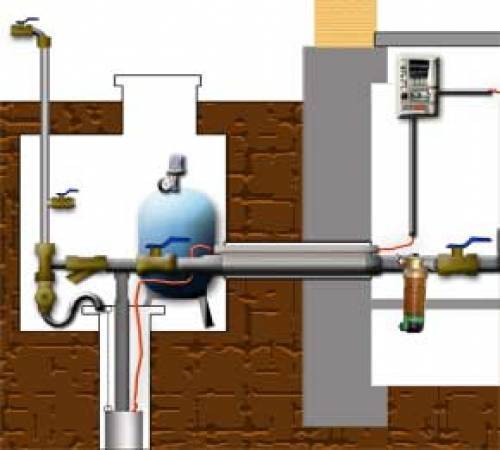

Герметичная емкость для защиты оголовка

Важный конструктивный элемент для обустройства скважины – кессон. Это герметичная камера, в которой располагается оголовок скважины. Она защищает сооружение от промерзания в холодное время года и от проникновения грунтовых вод.

Кроме того, внутри емкости располагается все необходимое для функционирования скважины оборудование. Поэтому размеры кессона должны быть достаточными для того, чтобы внутри поместились приборы и спустившийся для обслуживания или ремонта человек.

Кессон надежно защищает оголовок скважины от низких температур и грунтовых вод. Здесь же можно разместить все необходимое оборудование

Герметичная камера может быть выполнена из разных материалов: пластика, бетона, металла, кирпича или полимерпеска. Каждый из вариантов имеет свои достоинства и недостатки.

Форма емкости может быть любой, но чаще всего она имеет круглое или четырехугольное сечение. Кессон можно купить в готовом виде или изготовить самостоятельно. В любом случае емкость должна быть оборудована люком с плотно прилегающей крышкой.

С обустройством кессона для автономного источника воды ознакомит ролик:

Гидроаккумулятор для формирования напора

Устройство представляет собой емкость, разделенную эластичной мембраной. Один из получившихся отсеков заполнен воздухом, второй – водой. Поступающая в бак вода растягивает мембрану, уменьшая тем самым объем первого отсека.

Чем больше воды, тем выше давление в первой камере. После того, как потребитель открывает кран, количество воды уменьшается, и давление в воздушном отсеке снижается.

Гидроаккумулятор дополняется датчиком, который следит за давлением в камерах. Когда оно опускается ниже заданной отметки, прибор подает сигнал на включение насоса и вода из скважины поступает в систему.

Как только давление поднимется до определенного уровня, насос выключается. Гидроаккумулятор используется для создания в водопроводе давления, достаточного для работы бытовых приборов.

Гидроаккумулятор необходим для защиты насоса от преждевременного износа, кроме того, он создает необходимое для работы бытовых приборов давление в системе

Некоторые из них, например, проточные водонагреватели, посудомоечные и стиральные машины нуждаются в давлении не ниже 0,5-0,7 атмосфер.

Кроме того, устройство защищает насос от преждевременного износа. Без гидроаккумулятора оборудование будет включаться слишком часто. А это для него крайне нежелательно, ведь включение насоса чаще, чем 10 раз в минуту увеличивает его износ на 40%.

Система фильтров для очистки воды

Фильтры необходимы для скважин любого типа. Даже глубокие артезианские «выдают» воду с высоким содержанием железа, тяжелых металлов и других не полезных микроэлементов. Поэтому очистка такой воды необходима.

Подобрать нужный тип фильтра можно только после проведения анализа воды. Полноценная система очистки в максимальной комплектации будет выглядеть следующим образом:

  1. Сетчатый фильтр грубой очистки. Ставится перед насосом и перед гидроаккумулятором.
  2. Фильтр механической очистки. Устройство задерживает включения размером 80-100 мкм. Представляет собой колбу со сменным волокнистым наполнителем.
  3. Блок аэрации. Насыщает кислородом проходящую через него воду.
  4. Комплект специальных фильтров. Каждый из них устраняет излишки определенного элемента: железа, калия, натрия, солей и т.п.
  5. Блок биологической защиты. Представляет собой угольный фильтр или ультрафиолетовый излучатель, которые устраняют из воды микроорганизмы.
  6. Фильтр тонкой очистки. Останавливает включения размером до 5 мкм, что полностью избавляет жидкость от осадков и посторонних примесей.

В качестве дополнения может быть установлен фильтр с обратным осмосом, что позволяет получить питьевую воду высочайшего качества.

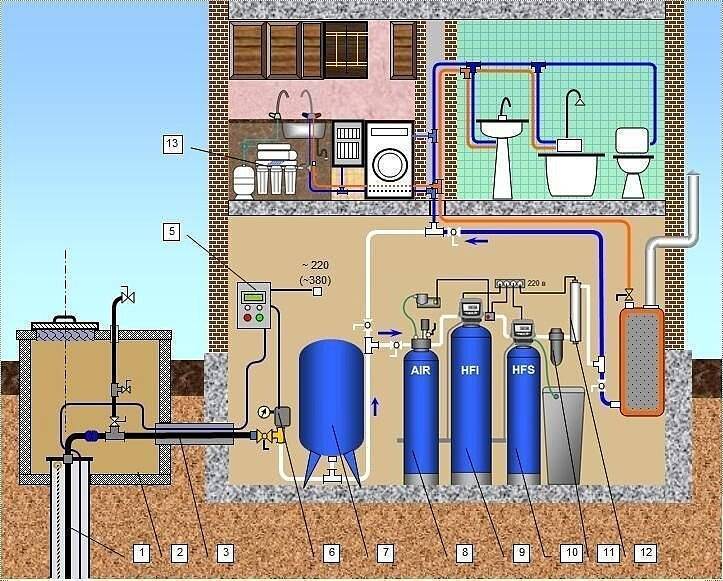

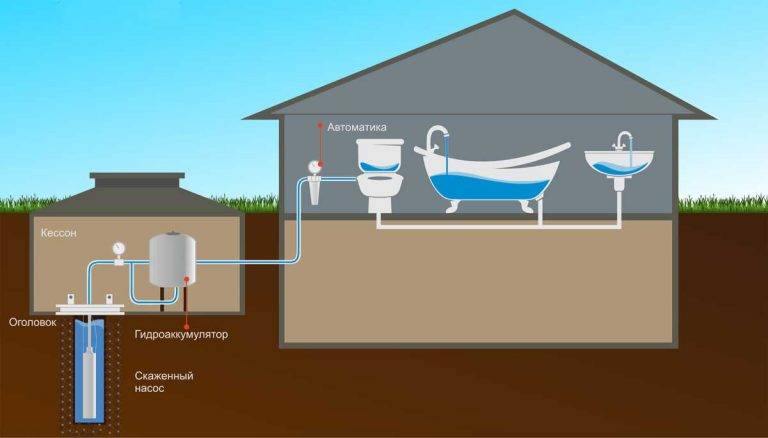

На рисунке схематично представлен один из вариантов сооружения водопровода из скважины (кликните для увеличения схемы)

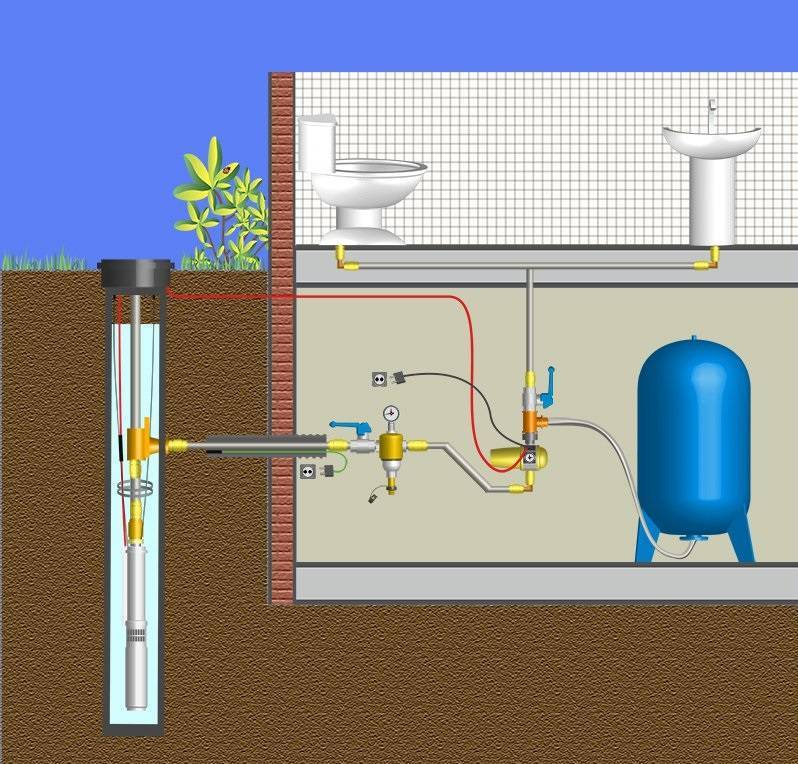

Устройство водопровода из источника под домом

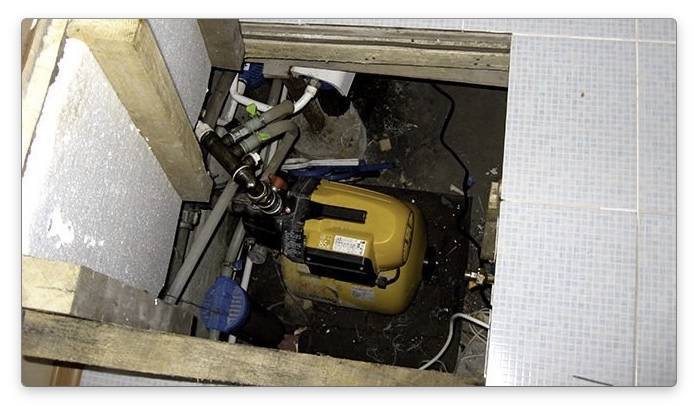

Сделать скважину внутри дома реально, но из-за некоторых сложностей, связанных с довольно крупными габаритами, обычной буровой установки. Из этого следует, что бурить шахту придется с использованием МГБУ, которую можно разобрать и пронести внутрь.

Можно сделать еще проще: пробурить скважину заранее, еще на этапе строительства коробки, а именно во время возведения фундамента. В такой ситуации вам поможет обычная буровая установка, и не понадобится переплачивать за бурение при помощи МГБУ, услуги которой обычно обходятся дороже.

Могут возникнуть сложности в ходе обслуживания шахты и самого водопровода. Дело в том, что вряд ли для насосного оборудования, фильтров и гидроаккумулятора в вашем подвале будет много места, а это накладывает свои ограничения.

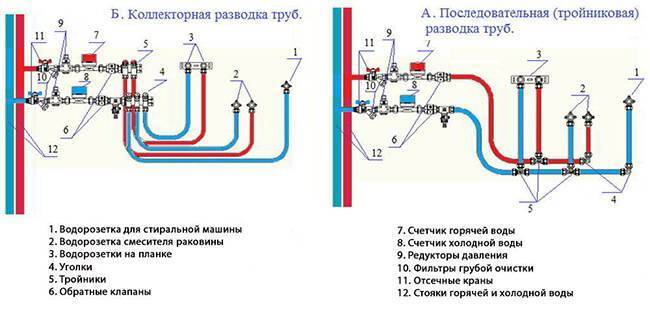

Последовательное соединение водозаборных точек

Этот способ известен как тройниковый. При устройстве последовательного соединения все точки, такие как мойка, душевая, умывальник, подключаются к системе последовательно, т. е. друг за другом на одну трубу. Данный метод существенно удешевляет стоимость водоснабжения, так как требуется гораздо меньшее количество расходных материалов. Существенным минусом последовательного соединения считается возможность понижения давления в системе, которое будет тем больше, чем дальше находится точка водоотведения от насоса.

Правила обустройства автономной системы водоснабжения частного дома из скважины

Параллельное соединение водозаборных точек

Параллельное, оно же коллекторное, соединение – это такой способ устройства домашнего водопровода, при котором для каждой точки водозабора проводится отдельная линия. Данная система позволяет обеспечить одинаковое давление для всех потребителей, но и стоимость существенно возрастает.

Абиссинская скважина

Это самое простое устройство скважины, чтобы организовать водоснабжение частного дома своими руками. Ее выполняют не бурением, а забиванием металлической трубы в грунт. Необходимы два условия — глубина «зеркала» водоносного пласта не ниже 7-9 метров (с учетом кессона и использования поверхностного насоса) и характеристики грунта.

Диаметр трубы не превышает 1.5 дюйма, она одновременно является обсадной и эксплуатационной. На конце расположен конец в виде острого наконечника, что дало второе название технологии — прокалывание.

Правила обустройства автономной системы водоснабжения частного дома из скважины

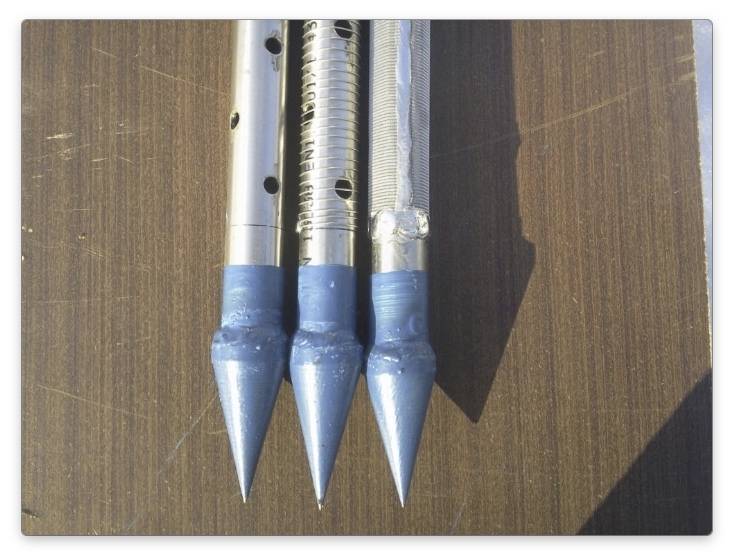

Нижняя часть трубы имеет перфорирование, поверх которого крепят галунную сетку. А так как наконечник имеет диаметр больше трубы, то сетка в процессе прокалывания с перфорации не смещается.

Возможные недостатки скважины — невысокая производительность и уязвимость от загрязнения.

Желательна информация об используемых колодцах и скважинах на соседних участках, в том числе данные анализов на химический и бактериальный состав воды.

Достоинством абиссинской скважины можно назвать не только простоту, но и возможность ее обустройства в подвале дома, а это экономия на кессоне и прокладке труб по участку.

Правила обустройства автономной системы водоснабжения частного дома из скважины

Водоснабжение частного дома с помощью абиссинской скважины

Монтаж компонентов водопроводной системы

Второй шаг

Установите насос. Оборудование глубинного типа опускается в источник водоснабжения. Поверхностные же насосы монтируются рядом со скважиной либо колодцем. Установка насоса выполняется в обогреваемой комнате либо же в кессоне.

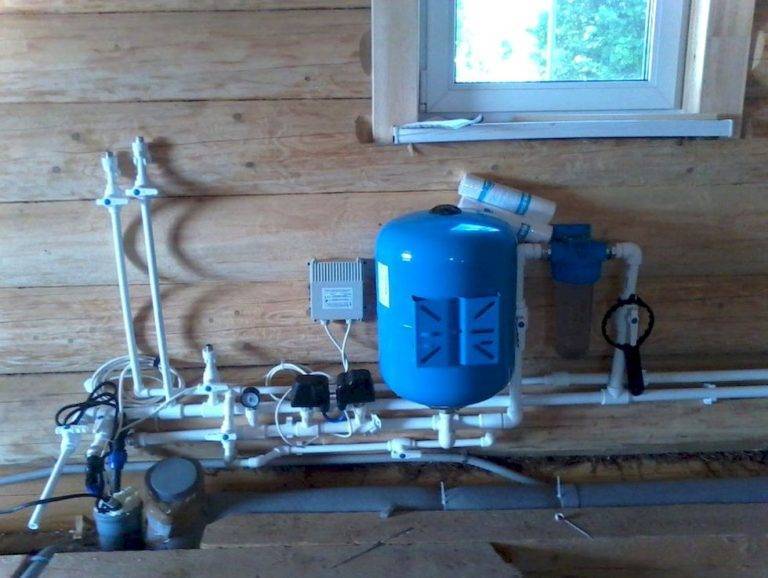

Насосная станция

Третий шаг

Подключите трубу водопровода к установленному насосу. Свободный конец подключенной трубы прикрепите к штуцеру с пятью выводами.

Четвертый шаг

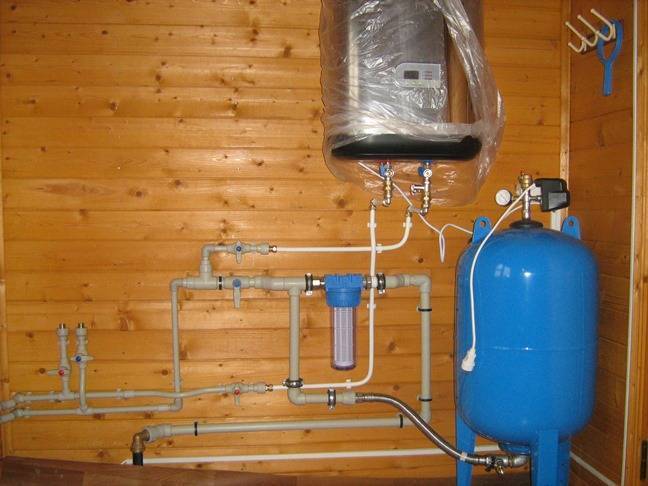

Монтаж системы водоснабжения

К свободным выходам штуцера подключите накопительный бак, манометр, а также реле давления. Объем накопительного бака может достигать 400-500 л и даже больше. Благодаря этому приспособлению будет обеспечиваться оптимальное давление в водопроводной системе. Помимо этого, в накопительном баке можно хранить воду на случай непредвиденных ситуаций.

Пятый шаг

К оставшемуся свободным штуцерному выводу подключите трубу, а затем проведите магистраль по предварительно выровненному дну вырытой траншеи прямиком в дом. Также по дну ямы нужно проложить защищенный кабель для подключения насоса и гидроаккумулятора.

Важно, чтобы розетка, предназначенная для включения упомянутых выше агрегатов, была правильно заземлена

Шестой шаг

Монтаж водопровода на даче

Перед точкой ввода трубы в здание смонтируйте запорный кран. Он позволит вам перекрывать водоснабжение при возникновении такой необходимости.

Седьмой шаг

Убедившись в правильности работы внешнего трубопровода, засыпьте яму и приступайте к монтажу внутренней разводки.

Вне зависимости от выбранного источника водоснабжения систему водопровода настоятельно рекомендуется укомплектовать очистными приспособлениями

Внутреннюю разводку выполните в соответствии с ранее подготовленной схемой. В этом моменте ориентируйтесь на свои предпочтения. Делайте все так, чтобы в дальнейшем вам удобно было пользоваться подключенным водопроводом.

Монтаж внутреннего водопровода на даче

В завершение вам останется обустроить точки забора воды, подключив смесители, технику и пр.

Скважины внутри зданий

Оптимальным решением того, как можно провести воду в дом из скважины, является бурение шарфа в подвальном помещении дома или прилегающем отапливаемом подсобном помещении, что позволяет сделать прокладку труб минимальной длины, без необходимости проведения земляных работ или утепления их поверхности. Подключение системы водоснабжения частного или загородного дома из скважины своими руками значительно упрощается, а удельные затраты по сравнению с другими способами снижаются, ввиду отсутствия потребности в оборудовании кессона или альтернативной ему врезки адаптера.

Установка для бурения внутри дома

Выбор оборудования

Наиболее ответственный момент – выбор насоса и гидроаккумулятора для водопровода от колодца в дом. Надо учитывать следующие параметры:

  • глубину колодца;
  • статический уровень воды (высота от зеркала до поверхности земли);
  • динамический уровень воды (показывает дебит колодца при работающем оборудовании);
  • степень загрязнения воды взвесями и твердыми фракциями;
  • расход воды при одновременно включенных точках потребления;
  • расстояние от колодца до насосной станции (для всасывающих насосов);
  • расстояние от колодца до гидроаккумулятора (для погружных насосов).

Если говорить о степени адаптации, то погружные колодезные насосы лучше всего отвечают условиям стабильного водоснабжения дома. Они надежно защищены от «сухого хода» в случае превышения расхода воды над дебитом колодца. У них есть модели для нижнего и верхнего забора воды, поэтому можно подобрать оптимальный вариант даже для «мелкого» колодца. А главное – колодезные насосы способны работать с более «грязной» водой, чем скважинное оборудование, и их фильтры проще чистить.

Если дебит колодца невысокий, и он не обеспечит длительный расход воды при нескольких одновременно включенных точках потребление (смеситель ванны или душа, умывальник, кран кухонной мойки, стиральная машинка), то ситуацию может исправить накопительный бак большой емкости. Исходя из суточной нормы на одного человека в 200 л, гидроаккумулятор емкостью 1 м3 может удовлетворить потребности семьи из 4 человек.

Наглядно про систему водоснабжения из колодца на видео:

Заключение

В качестве итога. Если обустроить летний водопровод из колодца для дачного домика еще под силу «своими руками», то, чтобы правильно организовать стабильное водоснабжение частного дома и обеспечить семью водой хорошего качества, необходимо участие специалистов. Только профессионалы смогут учесть все особенности источника, подобрать соответствующее оборудование, собрать систему, которая будет работать надежно и на высоком уровне обеспечить водосабжение из колодца в дом.

Виды систем водоснабжения

Системы водоснабжения классифицируются по основным признакам. По назначению:

  • система водоснабжения населенных мест;
  • система производственного водоснабжения;
  • система сельскохозяйственного водоснабжения;
  • система противопожарного водоснабжения;
  • комбинированная система водоснабжения.

В современной системе водоснабжения при строительстве водопроводов применяются пластиковые трубы. На сегодняшний день среди труб из чугуна, стали, стеклопластика их выделяет наибольшая надежность, экологичность и долговечность.

Для наружных сетей водоснабжения применяются полиэтиленовые трубы, а также трубы из поливинилхлорида.

Современные материалы поражают воображение и самого взыскательного потребителя, так как их отличает высокое качество, долговечность, прочность, относительно небольшой вес, гибкость.

Правила обустройства автономной системы водоснабжения частного дома из скважины

Расширительнвый бак

Выбор оборудования

Когда схема или проект водоснабжения готовы, самое время приступить к выбору необходимого оборудования. Если работы выполняются проектной организацией, то в проекте, как правило, указывается не только тип и производительность оборудования, но и его марка. Очень часто потребитель выбирает оборудование другого производителя, которое может быть дороже и качественнее или наоборот.

Наиболее ответственный узел, с которого начинается домашний водопровод, – это насос. Его необходимо выбирать от известных и проверенных временем производителей. Один основной подающий насос устанавливается непосредственно в скважине и создает необходимое давление в магистрали. В систему водоснабжения может дополнительно устанавливаться один или два насоса небольшой производительности для обеспечения работы различного оборудования. Производительность насоса выбирается на 10-15% ниже от того количества воды, которое может дать скважина в единицу времени, чтобы избежать сухого хода и преждевременного выхода из строя.

Остальное оборудование, из которого будет состоять домашний водопровод, подбирается исходя из наилучшего соотношения цена/качество.

Установка и подключение насоса

Сначала в скважину устанавливают насос для воды. Модель и вид насоса выбирают в зависимости от глубины и производительности, нужного напора и предположительных объемов потребления воды. Для песчаных скважин используют насосы со специальным фильтром, который не пропускает песок. В любом случае выбирайте насосы только погружного типа.

Рядом со скважиной делают приямок с размерами 0,7 на 0,7 метров и глубиной свыше одного метра. Он обеспечит удобное и быстрое отключение насоса при необходимости. Стены приямка внутри выкладывают кирпичом или обшивают досками. Доски нужно пропитать антисептиками, чтобы древесина не сгнила. Дно засыпают щебнем и заливают бетоном. В приямок устанавливают трубу, на которую будет крепится шланг и электрический кабель.

Чтобы вода не замерзла зимой, нужно утеплить приямок. Либо в нижней части трубопровода делают сливное отверстие диаметром 1 мм. При закрытом кране вода будет медленно стекать в приямок и не замерзнет в трубах.

Перед тем, как прокладывать водопровод, нужно правильно выбрать трубы. От качества и вида материала зависит срок службы и эффективность системы. Давайте рассмотрим плюсы и минусы каждого материала, из которого могут изготавливаться трубы.

Трубопровод в дом

Устройство водоснабжения из скважины подразумевает уличную прокладку трубопровода подачи воды от кессона до дома. Собирается такой водовод из стальных либо пластиковых трубных изделий. По типовой схеме он укладывается в земле на глубине ниже точки промерзания почвы.

Устройство трубопровода

Если грунт на участке по зиме промерзает ниже 1–1,5 метров, то водопроводную трубу от скважины до ввода в коттедж лучше проложить поверху или с небольшим заглублением. Однако выполнять систему водоснабжения подобным образом разрешается только при должном утеплении трубопровода. Причем теплоизоляционный материал следует выбирать максимально устойчивый к влаге. В земле утеплитель неизбежно намокнет и промерзнет, заморозив при этом и водовод.

Снабжение водой централизованно

Выбирая данный метод, вы получаете максимальное удобство и простоту подключения дома к системе. С этой целью понадобится получить разрешение, для этого нужно обратиться в необходимые инстанции по месту своего проживания. Получив разрешение, вам предоставляются такие технические условия, которых нужно придерживаться в работе. В этих технических условиях указано:

  • схема, которой нужно следовать в момент выполнения работ;
  • участок, на котором возможно выполнить присоединение к самой централизованной системе;
  • глубина;
  • водяной напор;
  • дополнительная информация.

Преимущества и недостатки централизованного водоснабжения

Централизованное водоснабжение дома обладает следующими положительными сторонами:

  • все действия, которые связаны с обслуживанием системы, возлагаются на соответствующие организации, за что нужно каждый месяц платить назначенную стоимость;
  • подключение представляет собой несложный процесс;
  • перебои с электроэнергией не оказывают влияния на саму систему водоснабжения;
  • непосредственное использование воды не подразумевает ограничений.

Но тем, кто принял решение выбрать этот способ водоснабжения дома, нужно знать о кое-каких недостатках. Это:

Правила обустройства автономной системы водоснабжения частного дома из скважины

Разводка воды в доме

  • по определенным обстоятельствам могут наблюдаться перебои в осуществлении работы системы;
  • качество воды в отдельных регионах не всегда очень хорошее;
  • большинство систем сильно изношены, что является причиной наличия ржавчины, частых ремонтных работ.

Положительные стороны гидробурения

Все этапы обустройства артезианских скважин выполняются с помощью малогабаритной буровой установки (БМУ). Ее легко транспортировать и собирать, а также можно использовать на участке, который уже прошел основные этапы благоустройства. Работает она аккуратно и компактно, не превращая газоны в поле масштабной битвы. Еще один плюс – относительная дешевизна эксплуатации техники и возможность решить проблему самостоятельно. Фактически БМУ можно управлять в одиночку. Интересен метод и тем, что в процессе бурения автоматически укрепляется ствол скважины, благодаря чему можно сэкономить время и силы.

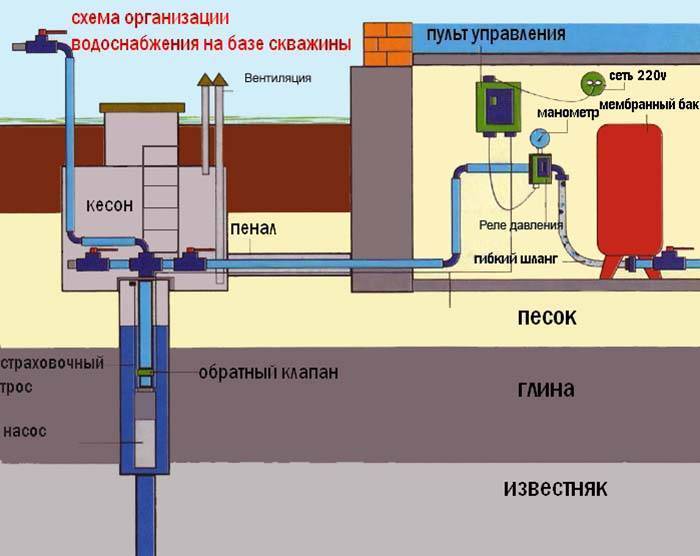

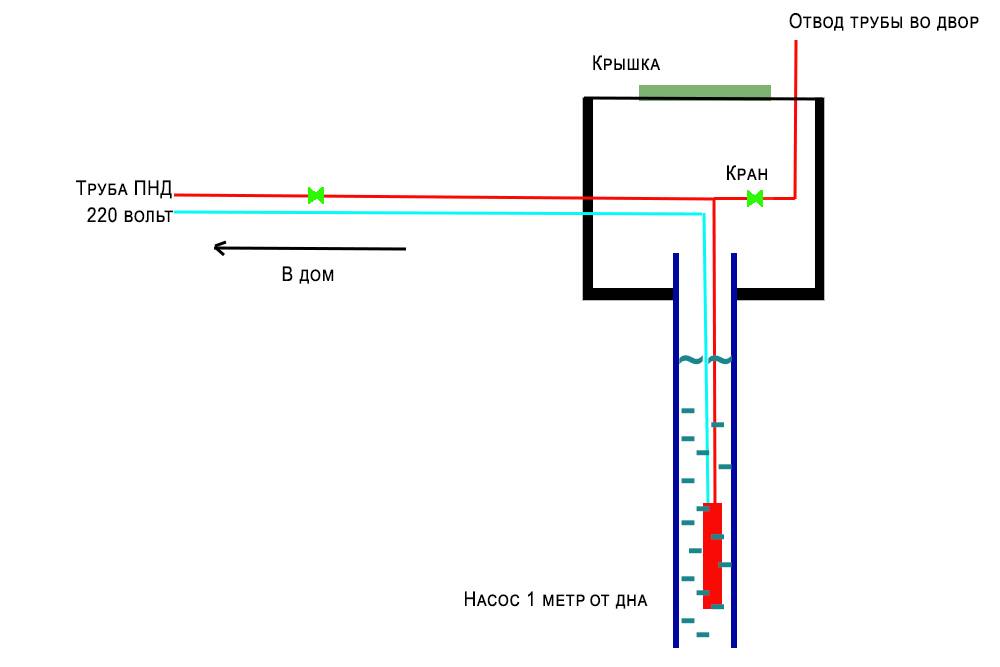

Схема обвязки скважинного насоса

Правила обустройства автономной системы водоснабжения частного дома из скважины

Крышку от люка бетонировал уже после того как завел трубы и электричество для насоса, в колодце сделал влагоустойчивую розетку для собственных нужд, также сделал вывод трубы во двор для полива в летний период, кран сделал внутри колодца, чтобы не размерзся.

На форуме нашел предположение, что оголовок помогает при маленьком дебете, якобы во время откачки создается вакуум помогающий притоку воды в скважину.

Трубу, идущую от колодца в дом, закопал на глубине 1 метр, сверху утеплил остатками пенопласта. Еще один момент, про который забыл, это обратный клапан, он установлен сразу после насоса.

Разновидности скважин

Перед тем как приступить к обустройству системы водоснабжения частного дома из скважины необходимо ознакомиться с их основными типами.

Чтобы получить жидкость для собственных потребностей и хозяйственных нужд бурение может проводиться на разную глубину.

В первом случае необходимо достать до водоносного слоя из песка крупной фракции. В зависимости от особенностей конкретной местности такой пласт залегает на глубине от 15 до 40 метров.

Второй вариант, скважины «на известняк» бурят на глубину до 200 метров. Для этого используется труба большого диаметра. Такая скважина отличается высокой производительностью, может обеспечить питьевой водой целый посёлок.

Недостатком метода является необходимость в специальном оборудовании и удорожание работ. Для подачи воды потребителям в скважинах «на песок» или «на известняк» используются глубинные насосы.

Существует ещё один вид скважины, который называется абиссинский колодец. В данном случае отверстие в почве до достижения водоносного слоя не бурят, а прокалывают. Для этого в нижней рабочей части трубы предусматривают острый наконечник. Здесь же присутствует перфорированный участок, перекрытый сетчатым фильтром.

Чтобы этот элемент надёжно удерживался на месте во время прокола, диаметр наконечника должен немного превышать сечение трубы. Трубная конструкция выполняет несколько функций – обсадка и транспортирование жидкости к потребителям.

В такой системе автономного водоснабжения применяются поверхностные насосы. Такое оборудование может осуществлять перекачку жидкости при глубине залегания водоносного слоя не более 10 метров, с сечением трубопровода от 1,5 дюйма.

К основанным преимуществам указанного вида скважин следует отнести:

  1. Сравнительная простота бурения при отсутствии на участке твёрдых скальных пород.
  2. Устройство инженерной коммуникации не только в отдельной конструкции (кессоне) но и в подвальном помещении.
  3. Невысокая стоимость насоса.

Несмотря на весомые преимущества у абиссинского колодца есть несколько несущественных недостатков. Это непродолжительный период эксплуатации, небольшая производительность, а также плохое качество воды в местности с плохой экологией.

Смотрите интересное видео, что выбрать — абиссинский колодец или скважину:

Зачем нужен кессон?

Кессон представляет собой пластиковую ёмкость определённых габаритных размеров, такой элемент можно сделать из бетонных колец или кирпича. Конструкция защищает жидкость в верхней части скважины от промерзания в зимнее время года, предотвращает попадание осадков на подкачивающее оборудование и другие элементы и механизмы.

Заводские кессоны изготавливаются не только из пластика, но и из металла. Такие ёмкости полностью герметичны, часто имеют лестницу и крышку. Габариты изделий бывают разнообразными.

Внутреннего объёма должно хватать для установки оборудования и проведения ремонтных работ.

Предназначение накопительной ёмкости, где её разместить

Самым дорогим элементом автономной системы водоснабжения, кроме самой скважины считается подкачивающий насос. Главным механизмом в таком приборе считается электромотор, его постоянные запуски и остановки снижают долговечность оборудования.

Накопительная ёмкость применяется для уменьшения количества срабатываний насоса. Резервуар аккумулирует запас жидкости.

При снижении уровня воды до минимально необходимой отметки автоматика запускает насос. Для этого используется специальный механизм, который приводит в работу датчик давления. Монтаж накопительной ёмкости проводится на уровне оголовка скважины или в отапливаемом чердачном помещении.

В первом варианте подача жидкости к потребителям осуществляется за счёт насосной станции. Это оборудование включается после открывания смесителя, при уменьшении давления воды. В подобной системе всегда стабильное давление, но её работа будет зависеть от электроэнергии.

Во втором случае вода поступает к потребителям самотёком, но её нужно будет закачать на мансарду погружным насосом. Давление зависит от уровня жидкости в резервуаре, обычно оно невысокое.

В видео рассказывается про водоснабжение частного дома с накопительной ёмкостью:
