Водяное отопление своими руками: схемы, проектирование и монтаж

Устанавливаем отопление: схема и порядок работ

Водяное отопление своими руками производится по четкому плану действий.

Итак, у вас нарисована схема частного дома, на ней отмечены будущие батареи, просчитана длина труб, вы уже определились с системой отопления дома, изучили видео и готовы приступать к строительным работам своими руками.

По возможности, система секций должна быть шире оконного блока.

Однако на практике это не всегда выдерживается. Если окна частного дома не пропускают холодный воздух внутрь помещения, то суммарная длина всех секций может быть меньше, чем окно.

Установка радиаторов осуществляется четко по уровню и всегда ниже оконного проема. Красота, конечно, важна, но не первостепенна.

Случайно допущенный уклон, даже небольшой, создаст эффект подземной речки – со стороны приподнятого края будет раздаваться журчание жидкости. Поэтому проверяйте установку уровнем.

Важно соблюсти расстояния от пола и от стен. Идеальным принято считать расстояние от батареи до стены 3-5 м, а до пола – не более 10 см

Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского.

К развешенным радиаторам подводится штроба. Рассчитайте так, чтобы остался паз глубиной 4-6 мм от фитинга до края — при нагреве труба может увеличиться.

Есть варианты применения медных или нержавеющих труб, однако наиболее хорошо себя зарекомендовали в сочетании «цена-качество» армированные полипропиленовые.

Они относительно недорогие и их удобно монтировать.

Существуют разные модели подключения радиаторов, проводящих водяное теплоснабжение.

Нижняя схема (подвод и отвод присоединяются к нижним патрубкам секций), она чревата теплопотерями 12-15% и неравномерным прогревом батарей.

Ее стоит принять во внимание, когда есть риск попадания в систему песка и взвесей – они будут вынесены в грязевой фильтр. Видео:

Видео:

При одностороннем подключении подвод монтируется к верхней части секции, а обратка – к нижней части этой же секции. При таком подключении все секции прогреваются равномерно.

Если количество секций значительно, то оптимально применять диагональное подключение. Оно отличается от одностороннего тем, что отвод монтируется к нижней части противоположной секции.

Когда ясна схема подключения секций батарей отопления, приступаем к установке системы труб.

Конечно, стоит посмотреть видео монтажа и потренироваться на обрезках, оставшихся после того, как окончена установка трубы в штробу.

Оплавляем трубу и фитинг разогретым до 260 градусов паяльником. Совмещение нужно производить путем вдавливания меньшего сечения в большее.

Фото:

При совмещении следует избегать вращения, это негативно скажется на прочности соединения. После завершения монтажа системы, можно опробовать ее работоспособность.

Не забывайте, что для первого пуска газового котла отопления нужен специалист, а запуск печи вполне допустимо осуществить самостоятельно.

До закрытия внутренней разводки отопления следует убедиться, что нарисованная схема полностью реализована, швы не подтекают, расширение от нагрева не создает дополнительного давления на стенки штробы, в системе не слышно журчания.

Монтаж системы отопления на этом закончен. Теперь самое время приступать к внутренней отделке помещения.

Важно помнить, что отопление стоит спроектировать еще на этапе строительства дома. При эксплуатации должны соблюдаться все нормы противопожарной безопасности

Видео:

Качественный прогрев дома отоплением до комфортных показателей осуществим только тогда, когда теплопотери через окна и стены минимизированы.

Приведенная выше схема монтажа водяного отопления позволит произвести работы в доме даже без опыта. Создать водяное теплоснабжение в доме или на даче своими руками вполне посильно любому владельцу.

Преимущества использования гелиосистем

Установка солнечных коллекторов существенно снизит затраты на традиционное отопление. Энергия Солнца – бесплатна, а кроме того, гелиосистемы не наносят вреда окружающей среде. Именно поэтому в странах, где власти беспокоятся об экологии, такой способ отопления домов широко распространен (прочитайте: «Гелиосистема своими руками «). Массовое использование гелиосистем позволит сохранить ресурсы, которые традиционно применяются для отопления (уголь, природный газ) и решить энергетическую проблему.

Солнечное отопление обладает следующими преимуществами:

• эффективная работа и значительная экономия на основной системе обогрева дома;
• безопасность использования;
• длительный срок службы;
• эстетичный внешний вид, возможность выбора параметров коллектора.

Типы автономного отопления

При выборе  отопления в частный сектор стоит исходить из оценки уже имеющихся коммуникаций. Если есть постоянные перебои с топливом, которое отвечает за работу котла, то целесообразно выбрать отопительный прибор  комбинированного типа. Он может работать на разном типе топлива. Такие модели котлов обладают всеми теми же преимуществами, что и стандартные отопительные приборы.

Водяное

Такая система отопления позволяет поддерживать постоянную комфортную температуру в помещении. Теплоносителем является трубопровод, по которому циркулирует горячая вода. Нагрев труб производит котел. Монтаж системы отопления делают несколькими способами, в зависимости от планировки дома. Работу нагревательного элемента (котла) определяют с учетом вида топлива.

Преимущества водяного отопления частного дома:

• высокий срок эксплуатации;
• простой монтаж, а также  несложные обслуживание и ремонт;
• процесс нагрева бесшумный;
• экономный расход топлива.

К недостаткам можно отнести медленный прогрев помещения, а также необходимость проводить регулярное техобслуживание радиаторов с целью повышения теплоотдачи. Со временем могут возникать протечки. Также водяная система отопления не должна простаивать долгое время без работы

Зимой важно предупреждать замерзание жидкости в трубах

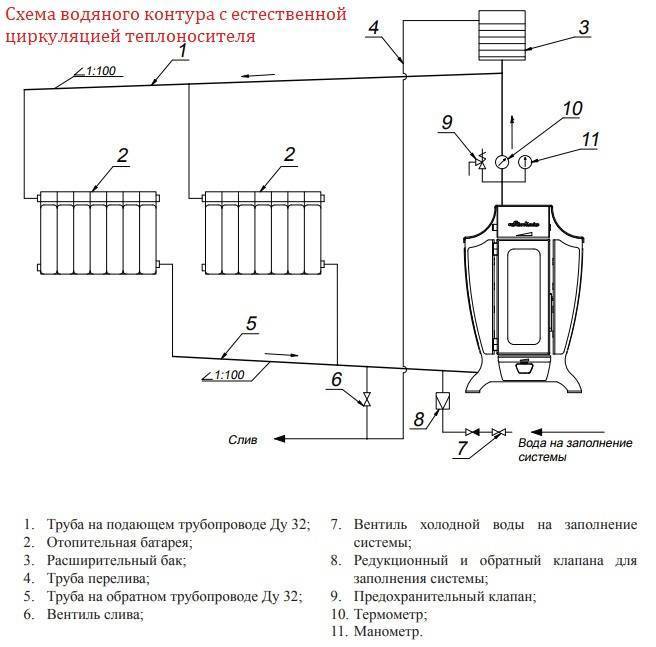

Схема водяного отопления

Воздушное

При воздушном отоплении частный дом обогревается теплым воздухом. Он попадает в помещение через газовый, водяной, электрический нагреватель и подается вентилятором через воздуховоды, которые прокладывают в комнаты. Холодный воздух в комнате уходит через обратные воздуховоды.

Воздушное отопление оборудовано термостатом, который реагирует на заданную температуру в помещении. При достижения нужных параметров система автоматически отключается, а также включается при снижении температуры. Летом воздух может охлаждаться и увлажняться, если такая функция заложена в оборудование.

Преимущества воздушного отопления:

позволяет добиться высоких показателей комфортности нахождения в помещении благодаря сочетанию отопления, вентиляции и фильтрации воздуха;
существенная  экономия электричества по сравнению с другими типами электрообогревателей;
надежное, долго служит и не боится морозов в нерабочем состоянии;
режим термостата можно регулировать через приложение телефона и интернет (дистанционно);
замещает систему кондиционера;
очищает воздух в помещении и имеет функцию увлажнения, что важно зимой;
простой в техническом обслуживании.

Воздушное отопление

К недостаткам воздушного отопления можно отнести то, что воздуховоды вытесняют часть внутреннего объема помещения.

Паровое

Паровая система обогрева применяется в загородных домах и остается востребованным способом отопления. Работает с разными видами топлива: древесиной, газом, углем, электричеством. При выборе типа установки отдается предпочтение комбинированным способам отопления.

Важно подобрать правильную систему, а также грамотно произвести монтаж и выбрать топливо, что значительно удешевит обогрев помещения. В паровом агрегате вода доводится до кипения, и  пар поступает в трубы и радиаторы

Охлажденный пар превращается в конденсат и поступает назад в котел. Долговечность оборудования при эксплуатации зависит от модели агрегата. Выбирать ее необходимо с учетом площади отапливаемого помещения.

Преимущества парового отопления:

• высокая теплоотдача;
• быстрый прогрев помещения;
• экологически чистый вариант отопления;
• минимальная вероятность замерзания системы.

Паровая система обогрева

Недостатки:

• высокие температуры внутри системы негативно сказываются на продолжительность срока эксплуатации;
• посторонний шум при работе системы;
• котел постоянно нужно контролировать из-за взрывоопасности;
• дорогая аппаратура;
• повышенная сложность установки.

Электричество

При отсутствии альтернативы дом обогревается электрическими устройствами. В качестве обогревателя применяются камины, конвекторы, инфракрасные обогреватели и теплый пол.

Преимуществ такого варианта для частного сектора — экологичность на фоне минимальных трат на покупку оборудования и сервисное обслуживание.

Инфракрасные обогреватели и конвектор

К минусам относят высокий расход электроэнергии. При прекращении ее подачи происходит сброс заданных параметров температуры. Для эксплуатации электрических систем обогрева необходимо организовать проведение качественной проводки.

О том, как выбрать систему отопления дома, можно узнать и из видео:

О самых экономных способах отопления частного дома можно почитать в нашей отдельной статье.

Ошибки, допускающиеся во время монтажа

Самые распространенные ошибки устройства автономного отопления частного дома:

1. Некорректный подсчет необходимой мощности теплогенератора.
2. Неправильно выполненная обвязка котла.
3. Неудачно выбранная отопительная схема.
4. Неверная расстановка радиаторов отопления.
5. Использование труб неподходящего диаметра.
6. Заполнение трубопроводов вместо воды антифризом (типа «тосол»)

Чтобы домашняя отопительная сеть в достаточном количестве обеспечивала частный дом теплом, необходимо помнить о правильности выполненных расчетах основных параметров системы.

Попытки сэкономить на комплектующих элементах и упрощения отопительной конструкции дают отрицательные результаты и тогда вместо качественного обогрева помещения, зимой придется проводить полную замену систему обогрева. Поэтому прежде чем делать отопление своими руками и допустить технические ошибки, лучше обратиться за консультациями к специалистам или заказать монтаж автономного отопления «под ключ».

Подключение твердотопливного котла, двухтрубная схема отопления с антиконденсационным узлом в каркасном доме:

Элементы отопительной системы

Определение подходящего котла

Котел – это сердце отопительной системы

Очень важно выбрать его правильно, поскольку именно от него во многом зависит надежность подачи тепла

Отопительные котлы могут использоваться как по одному, так и парой, например, в дополнение к электрическому котлу в схему может быть введен твердотопливный, на случай отключения электричества

В зависимости от используемого в котле топлива различают следующие виды этих устройств:

• Газовые. Этот котел наиболее популярен у потребителей. Он легко монтируется, работает без лишнего шума. Газ стоит относительно недорого и вырабатывает при сгорании много тепла. Но для его использования нужно получить разрешение, заказать монтаж подводящей магистрали и организовать в котельной вытяжную вентиляцию.
• Электрические. Эти котлы наиболее безопасны. Место их установки не нужно дополнительно оборудовать. При их работе не образуется открытого пламени и продуктов горения, которыми можно было бы отравиться. Но коэффициент полезного действия этого устройства относительно невелик, электроэнергия стоит дорого, а энергоемкий котел требует наличия надежной электросети.
• Жидкотопливные. В отличие от газовых, эти котлы снабжены горелками особого вида. Для этого оборудования нужна специальная котельная. Жидкое топливо быстро загрязняет котел.
• Твердотопливные. В этих устройствах сгорают угольные брикеты и другие виды твердого топлива. Если вы готовы заготавливать дрова или уголь на весь холодный сезон, то можно воспользоваться и этим вариантом.

Наиболее надежным считаются комбинированные котлы, в которых могут быть использованы разные виды топлива. Недостаток у такого оборудования только один – такие котлы дорого стоят.

Какими бывают радиаторы отопления

Чтобы не разочароваться в результате выполненных работ, нужно ответственно подойти к выбору радиаторов. Ориентироваться при этом следует не столько на эстетические качества, сколько на технические характеристики батарей. А технические свойства во многом зависят от материала изготовления этих изделий.

Современные чугунные радиаторы могут выглядеть очень привлекательно, особенно если интерьер помещения в целом выдержан в одном с ними стиле

Радиаторы бывают:

• Стальными. Эти недорогие изделия слишком подверженные коррозии. Если летом, когда отопление не используется, воду из системы слить, срок службы стальных радиаторов может существенно сократиться.
• Алюминиевыми. Эти привлекательные на вид радиаторы прогреваются достаточно быстро. Отрицательно на них влияют только значительные перепады давления. В частных домах эта опасность им не грозит.
• Биметаллическими. Таким батареям от алюминия досталась стойкость к коррозии, а от стали – высокая теплоотдача.
• Чугунными. Эти изделия стоят дорого, но и прослужат очень долго. Нагреваются они долго, зато и остывают продолжительный период времени. Значительный вес чугунных изделий не является помехой при их эксплуатации, но может замедлить процесс монтажа.

Существуют новые модели радиаторов, на внутреннюю поверхность которых нанесено защитное покрытие. Стоят такие батареи немного дороже, но потраченные на них деньги окупаются с лихвой.

Как не ошибиться с трубами

Для монтажа отопительной системы потребуется много труб.

Каким из них отдать предпочтение:

• Металлические. Срок службы таких труб не слишком велик. Со временем изделия из металла могут проржаветь. Монтируются они с помощью резьбовых соединений.
• Полимерные. Это недорогой, но достаточно надежный материал, отличающийся устойчивостью к коррозии. Эти трубы может смонтировать даже непрофессионал. Прослужит же трубопровод из полимерных труб очень долго.
• Металлопластиковые. В составе этих труб алюминий и пластик. Трубопровод из них собирают на резьбовых или прессовых соединениях. В качестве побочного результата высокого коэффициента теплового расширения этих труб, они могут потрескаться при резкой смене температуры воды.

Если у владельцев дома нет ограничений в средствах, есть смысл устроить разводку отопления из медных труб. Это очень дорогостоящий материал, но расходы на него себя оправдывают. Такие трубы надежны и долговечны.

Они хорошо переносят повышение температуры и давления. Для их монтажа используют пайку – серебросодержащий высокотемпературный припой.

Всё, что мы рассказали вам выше, касалось радиаторного водяного. Но вода в качестве теплоносителя может быть использована и в других отопительных системах.

При монтаже водяной отопительной системы может понадобиться достаточно много труб, поэтому нужно рассчитать целесообразность приобретения дорогостоящих изделий и ориентироваться на свои реальные возможности

Выбор радиаторов и количества секций

Радиаторы являются достаточно важной частью отопительной системы, так как определяют количество необходимого тепла в помещении и влияют на долговечность всей системы. Батареи могут быть:

Батареи могут быть:

• Чугунными.
• Стальными.
• Алюминиевыми.
• Биметаллическими.

Большой теплоотдачей характеризуются чугунные батареи, но они в то же время имеют достаточно большую массу.

Для биметаллических радиаторов характерна долговечность и хорошая отдача тепла. Однако стоимость таких элементов слишком высока, что заставляет большинство потребителей отказаться от такого варианта.

Алюминиевые радиаторы отличаются коротким эксплуатационным сроком, а стальные теплообменники плохо нагревают помещение в сильные морозы.

Расчет количества секций проводится следующим образом: определяют тепловые потери и умножают на коэффициент запаса, который равен 1,2. Затем полученное значение делят на показатель тепловой мощности одной секции радиатора. При получении дробного числа выполняют округление в большую сторону.

Упрощенный вариант определения количества секций батареи подразумевает использование следующей схемы: одна секция радиатора способна обогреть около двух квадратных метров комнаты высотой до 3 метров. При высоких тепловых потерях необходимо приобретать секции с небольшим запасом.

Современные технологии отопления

Варианты отопления частного дома:

• Система получения тепла в традиционном варианте. Источник тепла – котел. Тепловая энергия распределяется теплоносителем (вода, воздух). Улучшить можно посредством увеличения теплоотдачи котла.
• Энергосберегающее оборудование, которое применяется в новых технологиях отопления. Для обогрева жилья энергоносителем выступает электричество (гелиосистема, разные типы электрического обогрева и солнечные коллекторы).

Новые технологии в отоплении должны помощь в решении вопросов:

• Уменьшение затрат;
• Бережное отношение к природным ресурсам.

Теплый пол

Инфракрасный пол (ИК) – современная технология обогрева. Основным материалом выступает необычная пленка. Положительные качества – гибкость, повышенная прочность, влагостойкость, огнеустойчивость. Укладывать можно под любой напольный материал. Излучение ИК пола хорошо влияет на самочувствие, идентично действию солнечных лучей на организм человека. Денежные расходы на укладку ИК пола меньше на 30-40% чем при затратах на установку полов с электрическими элементами подогрева. Экономия электроэнергии при использовании пленочного пола 15-20%. Пульт управления регулирует температуру в каждой комнате. Нет шума, запаха, пыли.

При водяном способе подачи тепла в стяжку пола ложится металлопластиковая труба. Температура нагрева ограничивается 40 градусами.

Водяные солнечные коллекторы

Инновационная отопительная технология применяется в местах с большой солнечной активностью. Водяные солнечные коллекторы располагают на открытых для солнца местах. Обычно это крыша здания. От солнечных лучей вода нагревается и направляется внутрь дома.

Отрицательным моментом является невозможность использования коллектора в ночное время. Нет смысла применять в районах северного направления. Большим плюсом использования этого принципа получения тепла будет общедоступность энергии солнца. Не приносит вреда природе. Не занимает полезную площадь во дворе дома.

Гелиосистемы

Применяются тепловые насосы. При общем расходе электроэнергии в 3-5 кВт насосы перекачивают от природных источников в 5-10 раз больше энергии. Источником выступают природные ресурсы. Полученная тепловая энергия поступает в теплоноситель при помощи тепловых насосов.

Инфракрасное отопление

Инфракрасные обогреватели нашли применение в виде основного и дополнительного отопления в любом помещении. При низком потреблении электроэнергии получаем большую теплоотдачу. Воздух в помещении не пересушивается.

Установка легко крепится, не нужны дополнительные разрешения на этот вид обогрева. Секрет экономии – в том, что тепло накапливается в предметах и стенах. Применяют потолочные и настенные системы. У них большой срок службы, более 20 лет.

Плинтусная технология отопления

Схема работы плинтусной технологии обогрева помещения напоминает работу ИК-нагревателей. Нагревается стена. Потом она начинает отдавать тепло. Инфракрасное тепло отлично переносится человеком. Стены не будут подвержены грибку и плесени, поскольку всегда будут сухими.

Легко устанавливается. Регулируется подача тепла в каждой комнате. Летом можно систему использовать для охлаждения стен. Принцип действия, как и при обогреве.

Воздушная система отопления

Отопительная система построена по принципу терморегуляции. Горячий или холодный воздух подается непосредственно в помещение. Основной элемент – печь с газовой горелкой. Сгораемый газ отдает тепло в теплообменник. Оттуда нагретый воздух поступает в помещение. Не требует водопроводных труб, радиаторов. Решает три вопроса – отопление помещения, вентиляция.

Преимущество в том, что отопление можно запустить в работу постепенно. При этом действующее отопление не пострадает.

Теплоаккумуляторы

Теплоноситель нагревается ночью в целях экономии денежных расходов на электроэнергию. Теплоизолированный бак, емкость больших размеров представляет собой аккумулятор. Ночью он нагревается, днём идет отдача тепловой энергии для отопления.

Использование компьютерных модулей и выделяемого ими тепла

Для запуска системы подачи тепла необходимо подключение интернета и электричества. Принцип работы: используется тепло, которое выделяет процессор при работе.

Применяют компактные и недорогие ASIC-чипы. Собирают в одно устройство несколько сотен чипов. По себестоимости эта установка выходит, как обычный компьютер.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Лучевая система

Коллекторная (лучевая) схема отопления – самая продвинутая и современная по теплоэффективности. В ней к каждому из радиаторов подходит пара труб от двух общих для этажа коллекторов, которые сами подключены к котельному оборудованию. Регулировка температуры при данной разводке более гибкая. Плюс к коллекторам допустимо подключить не только батареи, но и «теплый пол».

Трубопроводы в этом случае можно прокладывать как угодно. Часто их просто закладывают под заливной пол. Главный недостаток лучевой схемы – высокая стоимость системы в целом и большая протяженность труб. Плюс последние в уже отделанном коттедже прокладывать в огромном количестве будет сложно. Их устройство следует заранее планировать еще на стадии проектирования жилища.

Лучевая схема — идеальное распределение тепла

Это шифер при необходимости относительно легко можно заменить другим кровельным материалом. Схема прокладки отопительных труб более мудрена, изменить ее впоследствии не так-то просто. Даже жесткие размеры листа ондулина не так страшны, обрезков выходит много, но это всего лишь незначительное увеличение сметы кровли. С отопительными трубопроводами, тем более под лучевую разводку, все гораздо сложнее.

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.

Двухтрубная система отопления с нижней разводкой.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

• Равномерное распределение тепла по помещениям.
• Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
• Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

• Возможность маскировки труб.
• Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
• Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Если использовать радиаторы с нижним подключением, появляется возможность почти полностью спрятать все трубы в полах – подключение радиаторов выполняется здесь с помощью специальных узлов.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Здесь используется диагональное подключение радиаторов, что увеличивает их теплоотдачу. Нижнее подключение радиаторов уменьшает тепловую мощность.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.

Устройство панелей дома по канадской технологии

• Пенопласт
• Пеноизол
• Минеральная вата
• Пенополистирол

В торговых заведениях строительной ориентации можно также найти аналоги приведенных материалов, выпускаемые разными производителями и имеющие различные показатели функциональности.

Панели имеют формат известного во многих странах лакомства – сэндвича. В честь такого сходства они получили название сэндвич-панелей. Между двух деревянных оснований такой панели укладывается пласт изоляционного материала. Наружные слоя конструкции плотно соединяются между собой. Несложная конструкция панелей, тем не менее, получила свое развитие в строительной практике, выразившееся в возникновении трех модификаций этого строительного элемента. По типу таких панелей стали различаться и конструкции самих домов:

Каркасно-рамочные дома

Особенностью этих сооружений является использование более прочного бруса сечением 50 мм на 150 мм, панели, собранные из таких брусьев имеют весомую массу, но при этом их толщина тоже больше. Натуральная древесина брусьев обеспечивает сохранение всех свойственных этому материалу качеств.

СИП-панели

Эта технология считается инновационной. Для ее реализации используются листы OSB, внутри которых крепится слой пенопласта на клеевой основе органического происхождения. Размеры таких панелей обычно классические – 2,50 метра на 1,22 метров.

СИП-панель и есть утеплитель. Тем не менее, существуют некоторые нюансы при строительстве теплого дома по канадской технологии, о которых написано здесь .

Если Вы только задумываетесь о строительстве дома по данной технологии, то рекомендуем ознакомиться со строительством фундамента для канадского дома в этой статье. Для такого дома подходит практически каждый тип фундаментной основы.

Изучив особенности канадских домов и ознакомившись со свойствами типом материалов для их сооружения, становится очевидным две вещи. Во–первых, постройка таких зданий доступна даже тем, кто не имеет строительного опыта. А во-вторых, подобные дома оправданы по причинам бюджетной экономии, доступности строительства и по критериям эксплуатационного процесса.

Устройство камина

Камин, к которому подключается водяной контур, в своей конструкции имеет ряд особенностей. Поскольку он должен нагревать воду, внутри помещается металлический теплообменник. Внутри него вода циркулирует, ее температура повышается под воздействием горения топлива. Теплообменник производится в виде змеевика либо лабиринта.

Установка аккумулятором дает возможность проводить отбор теплоносителя по мере необходимости. Кроме того это позволяет подключить систему к водопроводу для организации горячего водоснабжения.

Монтаж резервуара внутри камина станет причиной неоправданного увеличения габаритов последнего. Обычно установка аккумулятора производится непосредственно при выходе трубопроводы из теплообменника. Сам бак стоит рядом с камином. Чтобы металл теплообменника не разрушался под воздействием открытого пламени, он помещается между двумя стенками камина. Другой вариант — погружение змеевика в полость камина, которая заполняется водой. Такая конструкция носит название водяная рубашка. Она подходит для монтажа системы для обогрева небольших коттеджей.
