Вентиляция погреба в гараже своими руками: способы и порядок монтажа + полезные советы по обустройству

Некоторые нюансы, от которых многое зависит

Сама конструкция естественной вентиляции в погребе под гаражом довольно проста, если принимать во внимание ещё некоторые обстоятельства

Обстоятельства на заметку

Среди этих обстоятельств:

• необходимость точного определения диаметра вытяжки, который зависит от площади погреба – если площадь составляет от 6 до 8 кв.м, то рекомендуется диаметр выбирать в 120 мм;
• для должного функционирования всей системы все двери, отверстия и щели должны быть тщательно закрыты (а значит, всегда, если речь идёт о погребе, и он снабжён независимой вентиляцией, как на рисунке «В»);
• для регулирования воздухообмена трубы необходимо снабжать задвижками.

Конечно, можно «ограничиться» и более дорогостоящим способом при решении задачи, как правильно сделать вентиляцию в погребе гаража – установить систему кондиционирования

Принудительная система

Для гаража и погреба под ним обычно такая система не используется по причине слишком большой, а самое главное, неоправданной, дороговизне – получается просто стрельба из пушки по воробьям.

Если всё же вы решили оборудовать принудительную систему при решении проблемы, как сделать вентиляцию погреба в гараже, то обратите внимание на фото ниже и посмотрите, что вам придётся собрать своими руками, цена же всей конструкции не идёт ни в какое сравнение с ценой естественного варианта:

A – пульт управления, а в этой ситуации, следуя тенденциям последнего времени – удалённый пульт – хотя конечно, создаваемая система более совершенна и обеспечивает гораздо лучший контроль за ходом всего процесса;
B – внешний блок – обращаем внимание, входное отверстие под защитой;
C – клапан, используется электрический привод; необходимость подвода системы питания – ещё один минус;
D – термоизолированный воздуховод, здесь нет необходимости в утеплении, а это уже пусть и небольшой, но плюс;
E – смесительная камера;

Двенадцать – компонент принудительной системы далеко не предел совершенства

• F – внутренний блок;
• G – электрический калорифер с автоматическим блоком;
• H – воздухораспределительный короб – воздух можно направлять по разным путям;
• I – гибкий воздуховод;
• J – настенная решётка, как элемент защиты от попадания внутрь насекомых;
• K – потолочные диффузоры;
• L – потолочный диффузор для рециркуляции – система имеет внутренний канал потока, что обеспечивает лучшую тягу в холодное время года, что всегда является проблемой при функционировании естественной вентиляции зимой.

Вытяжка в погребе гаража: инструкция по установке

Данная инструкция не включает строительные работы по тепло- и гидроизоляции помещения погреба

Если погреб под гаражом был предусмотрен на этапе строительства, важно уделить внимание отделке стен и пола. Чтобы не повадились грызуны лакомиться припасами, используют эковату, пол же утепляют, укладывая «подушку» из песка и щебня, поверх которой делают стяжку

При достаточно близком залегании грунтовых вод, во избежание дополнительного источника образования влажности, рекомендуется стены облицовывать следующим образом: обмазать глиной (слой толщиной не менее 3-4 см); облицевать кирпичом; оштукатурить; побелить гашеной известью

При достаточно близком залегании грунтовых вод, во избежание дополнительного источника образования влажности, рекомендуется стены облицовывать следующим образом: обмазать глиной (слой толщиной не менее 3-4 см); облицевать кирпичом; оштукатурить; побелить гашеной известью.

Шаг № 1 Проектирование

Подробная схема от грамотного домовладельца

Прежде чем, начать работы по монтажу необходимо определиться:

какая будет вентиляционная система: естественная, смешанная или полностью механизированная;
определить место, где будет расположен «вход» для приточной трубы;
рассчитать длину и диаметр трубы;
если было принято решение о монтаже вентиляции с применением оборудования (принудительный воздухообмен), приобрести его, обращая внимание на мощность.

Шаг № 2 Подготовка оборудования и материалов

Сначала определяют диаметр труб, изготовленных из асбеста, оцинкованного железа или ПВХ. Расчет производится по формуле, исходя из площади помещения и установленного нормативами сечения труб для помещений подвала – 26 кв. см диаметра трубы должно соответствовать 1 кв. м помещения. Кроме того, чтобы вентиляция в овощной яме работала более эффективно (учитывая «соседство» с гаражом), расчетный диаметр вытяжной трубы увеличивают на 13-15%.

Длину входящей трубы рассчитывают исходя из того, в каком месте она возьмет свое начало. Если для воздухообмена используют смешанный вид вентиляции, то возможен вариант: труба, входит в помещение гаража на высоте середины надземной части фундамента (25-35 см), далее, через пол гаража, входит в погреб, не доходя 30-40 см до уровня пола погреба.

Вытяжная труба выходит из погреба на высоте 1,5 м от пола, проходя через все здание, выходит через крышу на высоту не менее 50 см выше конька. Если гараж – отдельно стоящее строение, то труба будет короче, однако, требование наружной высоты (50 см выше конька) сохраняется.

Для естественной вентиляции, кроме труб, потребуется:

• емкость для конденсата;
• защитная решетка с мелкой сеткой для входящего отверстия;
• козырек на трубу; утеплитель для труб.

Для принудительного воздухообмена – вентиляторы, электропроводка, дефлектор.

Вытяжное устройство для принудительной вентсистемы

Шаг № 3 Схема последовательности монтажа

Монтаж вытяжной и приточной труб. Приточная труба заводится из помещения гаража в один из углов погреба. Ее входное отверстие (со стороны улицы) закрывают решеткой или сеткой во избежание попадания грызунов, птиц, мусора. Вытяжка устанавливается в противоположном углу (по диагонали) и выходит наружу через крышу. В том месте, где труба проходит через чердак, ее обязательно утепляют. Для регулировки движением воздушных масс, на трубах устанавливают заслонки.

Вентиляция в погребе гаража одной трубой предусматривает такие варианты:

• монтируют только вытяжную трубу, а приток воздуха происходит из гаража. Так как воздушная среда гаражного помещения содержит токсичные вещества, есть вероятность их попадания на пищевые продукты.
• монтаж одной трубы с двумя створками.

Для постоянной подачи свежего воздуха в подвал, на приточной трубе устанавливают вентилятор, подсоединяют его к электрической сети. Такая принудительная система, позволит в любое время года, независимо от температурных перепадов, поддерживать правильную работу вентиляционной системы.

Как сделать, чтобы попадающий из гаража воздух сразу «покидал» погреб? Решение такой проблемы – вытяжной вентилятор. Рынок электроприборов предлагает множество моделей. Можно подобрать осевой вентилятор с датчиком влажности, что актуально в данном помещении.

Еще одно приспособление, улучшающее вентиляцию, дефлектор, устанавливаемый на конец вытяжной трубы. Его задача – всасывать отработанный воздух через специальные каналы и улучшать работы вентсистемы на 15-20%.

Особенности системы вентилирования в гараже

Обычно автолюбители выбирают естественную вентиляцию.

При такой системе разница температур снаружи и внутри гаражного помещения обеспечивает циркуляцию воздуха. Зачастую вентиляцию проводят своими силами. Но летом она не будет хорошо работать, поскольку в теплое время года разницы температур практически не наблюдается, а иногда внутри даже прохладнее, чем снаружи. Более эффективна комбинированная система, при которой оптимизируется удаление воздуха благодаря использованию механического вентилятора.

Принудительная вентиляция обладает максимальной результативностью. Здесь уже нужна двухканальная система, поскольку механическими устройствами обеспечивается приток и отток воздуха. Зато гарантирован постоянный приток свежего воздуха с улицы, а также своевременный отток воздуха из смотровой ямы вместе с излишками влаги, испарениями химикатов и выхлопными газами.

Порядок действий: что важно учесть

Остановимся на основных принципах работы при обустройстве вентиляции смотровой ямы в гараже.

Крайне важно грамотно составить схему устройства всей системы вентилирования. Точно указываются отверстия: в фундаменте, стене, цоколе, куда затем будут помещены воздуховоды

В проекте необходимо учесть следующие факты.

• Площадь помещения.
• Высота гаража.
• Количество автомобилей.

Конечно, профессиональные мастера точно выполнят работу грамотно. Но и обычные гаражники тоже нередко делают вполне эффективную, надежную вентиляцию смотровой ямы

Важно при этом учесть и размещение труб, подземное или надземное, постараться составить оптимальный маршрут для воздушных потоков

Регулировка системы в зимний период

Проникновение морозного воздуха в погреб приводит к снижению температуры ниже 0 градусов. Аналогичные значения негативно сказываются на сохранности свежих продуктов и консервации. Поддержание оптимальной температуры +2+6 градусов и недопущения ее снижения — важная задача, решить которую возможно с помощью вентиляции. Однако, если погреб перемерзает из-за недостаточной теплоизоляции, решить проблему путем ограничения поступающего воздуха не получится. Повысить температуру внутри погреба возможно за счет снижения интенсивности циркуляции. Для этого на вводе устанавливаются специальные заглушки, позволяющие регулировать потоки поступающего воздуха либо вовсе ограничить их.

Перемерзание трубы зимой

Пошаговая монтажная инструкция

Рассмотрим для примера последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.

Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее к первоначальному виду

Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, канальный вентилятор, встраиваемый внутрь воздуховода, на 10 – 15 Вт с питанием от сети 220 В.

Общую длину вытяжного участка выбираем в пределах 3 – 4 м, приточного – в зависимости от глубины подвала и расстояния до выхода за периметр гаража. Также нужны будут два съемных отрезка по 30 см. Один для вентилятора, другой для его замещения. При необходимости можно предусмотреть слив конденсата, тогда дополнительно потребуются тройник и колено. Последнее используется еще и при поворотах трубопровода.

Из инструментов понадобятся: перфоратор, бур, зубило, пробойник, коронка на 125 мм для сверления отверстий в бетоне. При большой толщине потолка, стен будет нужен удлинитель.

Хорошим дополнением к набору инструментов для перфоратора будут ручные пробойники. Ими выбивают из бетона фракции щебня или гравия, которые могут встречаться при сверлении, тем самым сохраняя дорогие сверла (победитовые или с алмазным напылением)

Обустройство вентиляции в подвале гаража проводим в два этапа.

Сначала проделываем все необходимые отверстия в бетонных перекрытиях, кирпичных перегородках внутри подвала, гаража и на крыше. Затем монтируем трубы.

Этап #1 — сверление отверстий

Придерживаемся следующей последовательности действий:

1. Определяем местоположение отверстий приточной и вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом, приточная труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
2. Из подвала сверлим буром в потолке центр будущего отверстия под вытяжку.
3. На верху, в гараже, размечаем окружность 125 мм вокруг просверленного центра. Делаем буром несколько отверстий внутри нее. Затем сверлим коронкой. В случае попадания на армирующие пруты, освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
4. Приставляем трубу вертикально из полученного отверстия в полу до потолка, и отмечаем положение ее центра. Сверлим буром отверстие.
5. На крыше гаража повторяем операции пункта 3.
6. Аналогично делаем отверстие для подачи в подвал воздуха с улицы, выполняя пункты 2 и 3.

На этом наиболее трудоемкая часть работы завершена.

Сверлить бетонные перекрытия удобней в последовательности снизу вверх. Так проще обеспечить точность совмещения отверстий. Не забывайте использовать очки и респиратор

Этап #2 — монтаж труб и вентилятора

Следующий этап – установку труб и монтаж вентилятора – проводим в таком порядке:

1. Закрепляем вентилятор внутри одного из съемных отрезков трубы.
2. Монтируем в гараже вытяжной участок, соединяя три отрезка. Местоположение вентилятора выбираем из расчета удобства доступа. Верхняя труба минимум на метр должна выходить над крышей, нижняя – заходить в погреб до уровня потолка. Между ними вставляем отрезок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
3. Устанавливаем приточную трубу, опуская ее в погреб от 0,5 м до 0,2 м над полом. Входную часть выводим на северную сторону от гаража, поднимая на 20 см над землей. Отверстие заканчиваем коленом или тройником с защитной металлической сеткой.
4. Заделываем стыки труб с перекрытиями раствором или монтажной пеной.
5. Подключаем вентилятор и проверяем тягу в подвале, прислоняя листок бумаги к вытяжному отверстию.
6. Утепляем участок трубы над крышей любым доступным материалом. Если гараж не отапливается, то утеплить нужно всю вытяжную трубу.

Использование вентилятора может потребоваться только в летние месяцы. В остальное время года достаточно будет естественной циркуляции воздуха. Для этого необходимо просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.

Изоляция погреба

Всем известно, что температура под слоем земли 1 метр сохраняется круглый год одинаковая. Летом подвальный воздух прохладен, а зимой не холодный. Именно это позволяет людям сохранять в погребе овощи и фрукты достаточно продолжительное время без порчи.

Как правило, помещения погреба полностью изолированы от смотровой ямы или гаража. Сверху находится люк. Толщина потолка 25-45 см. Каркас люка делают металлический, он всегда будет немного влажный, поскольку у металла очень хорошая теплопроводность и его температура будет практически всегда такая же, как и у помещения сверху. И даже шляпки шурупов, на которые крепиться изоляционный материал к стене, в зимний период покрываются лёгким слоем инея.

Изоляция стен подвального помещения обычно делается из пенопласта толщиной от 3-х сантиметров. Листы крепятся встык друг к другу, так чтобы между ними не было никаких щелей.

Очень часто люди используют погреб как овощехранилище. Все овощи испаряют влагу и тепло, которое нагревает воздух и поднимает его вверх. И если потолок не изолирован, или изолирован плохо, на нём будет скапливаться конденсат, и помещение будет отсыревать

Поэтому, изоляцию потолка очень важно сделать правильно. Обычно изолируют потолок тоже пенопластом, и размещают его, так чтобы, не было никакой воздушной прослойки между самим потолком и пенопластом

В местах, где появляется воздушная подушка, будет скапливаться влага и, как следствие, плесень и грибок. Швы между листами тщательно заполняют санитарным или водостойким герметиком.

Особенности построения вентиляционных систем

Циркуляция воздуха в погребе гаража может происходить двумя способами: за счет тепловой конвекции, либо механического перемещения воздуха. В зависимости от этого, различают естественную и принудительную вентиляцию.

Вариант #1 — естественная вентиляция

Давайте сначала разберемся, как правильно сделать естественную вентиляцию в подвале гаража, чтобы обеспечить помещению сухость, предотвратив возникновение грибка и плесени.

Естественная система вентиляция погреба под гаражом наиболее доступная для самостоятельной установки. Сохраняет не только запасы продуктов, но и автомобиль

Одним из главных условий естественной циркуляции воздуха является разность температур внутри погреба и снаружи гаража.

Устройство такой системы достаточно простое, состоит из 2 труб. Одна служит для притока холодного воздуха с улицы, по другой происходит эвакуация теплого из подвала.

Поскольку холодный воздух имеет большую плотность и тяжелее теплого, приточную трубу опускают в самый низ подвала, ближе к полу. Входное отверстие вытяжки, наоборот, – размещают под самым потолком. Это позволяет холодному воздуху естественным образом вытеснять отработанный – более теплый и легкий, насыщенный водяными парами и другими газами.

Но для того, чтобы естественная циркуляция работала надежно, необходимо выполнить другое важное условие: обеспечить достаточную разницу давлений внутри вытяжной трубы и снаружи при минимальной разности температур. Чем она выше и длиннее, тем больше объем легкого теплого воздуха в трубе, тем значительней выталкивающая сила, действующая на этот объем. По этой причине вытяжную трубу устанавливают как можно выше

Эта выталкивающая сила определяет силу тяги и эффективность всей системы

По этой причине вытяжную трубу устанавливают как можно выше. Эта выталкивающая сила определяет силу тяги и эффективность всей системы.

Утепление вытяжной трубы улучшит тягу и избавит от наледи. Для этого подойдет любой доступный материал: пенопласт, пенополистирол, стекловата, базальтовое волокно и другие

Исходя из вышесказанного, устройство естественной вентиляции в погребе под гаражом делают по следующим принципам:

• для охвата воздухообменом всего объема подвала, приточную трубу располагают у пола, а вытяжную – по диагонали под потолком;
• диаметры труб притока и удаления воздуха должны быть одинаковыми и выбираются в зависимости от площади подвала – от 100 мм и более;
• необходимый перепад давлений обеспечивают, установив достаточно длинную вертикальную вытяжную трубу высотой от 3 м над поверхностью земли;
• для поддержания разницы температур, защиты от конденсата и наледи вытяжную трубу утепляют.

К материалу изготовления вентиляционных труб особых требований не предъявляется, кроме устойчивости к коррозии, влаге и перепаду температур. Как правило, это пластик или асбестоцемент.

Вариант #2 — принудительная вентиляция погреба

Добавление в естественную систему электрического вентилятора способно улучшить ее эффективность, независимо от времени года.

Такая вентиляция называется принудительной или механической. Ее можно применить при обустройстве вентиляции гаража вместе с погребом и смотровой ямой.

В большинстве случаев достаточно установки одного вентилятора в вытяжной канал подвала. Мощность и производительность прибора выбирается с учетом объема помещения

Для построения более эффективных систем вентиляторы ставят на оба канала, что позволяет гибко регулировать приток и вытяжку воздуха, поддерживать требуемый микроклимат.

Рекомендуем также ознакомиться со схемами правильного обустройства вентиляции в погребе.

Монтаж приточно-вытяжной вентиляции своими руками

ПВХ трубы для вентиляции подходят идеально — не боятся коррозии и температурных перепадов Не так сложно сделать приточно-вытяжную вентиляцию самостоятельно. Рассмотрим погреб размером 6х8 м, и высотой 2 м. В данном случае понадобятся трубы диаметром 180 мм. Этот размер идеально подойдет для заранее предусмотренного отверстия (180х180 мм) в потолочном перекрытии погреба

Важно, чтобы короб, предназначенный для вентиляции, легко состыковался с отверстием в потолке по вертикальной оси. Затем производим его врезку в вентиляционный стояк, находящийся у стены в строго вертикальном положении

Саму трубу с гладкой внутренней поверхностью можно устанавливать произвольной формы, главное, чтобы она была качественной и быстро не подверглась коррозии. Часто используют материал из оцинковки или асбеста.

Периодически нужно проверять тягу вентиляции

Достаточно легко проверить работает вентиляция или нет, нужно всего лишь поджечь спичку. Если она потухнет, значит, воздухообмена нет, и количество углекислого газа повышено. В такой ситуации, необходимо установить трубы большего диаметра. Для этого достаточно пользоваться простой формулой: 1 м2 площади погреба, должен быть обеспечен 26 см2 площади воздуха.

Виды вентиляции

Принудительная вентиляция в гараже.

Вентиляция гаража с подвалом выбирается исходя из индивидуальных предпочтений и размеров помещения.

Так, различают два вида циркуляции воздуха:

• Естественную,
• Принудительную.

Если площадь подвала или гаража не превышает 50 кв.м., то используют естественный метод, в противном случае проводят установку принудительного воздухообмена.

Схема естественной вентиляции проста, можно все установить самостоятельно.

1. Естественная вентиляция, отличается простотой монтажа и отсутствием необходимости использования сложных систем. В этом случае понадобится только крепление двух труб, из которых одна будет предназначена для оттока воздуха, а другая – для притока.

К главным преимуществам системы относят:

• простота установки;
• низкая стоимость;
• бесшумность работы.

Однако в жаркий период эта система не всегда работает, так как воздушный поток останавливается. Зимой же трубы могут просто закупориться инеем. Потому летом необходимо устанавливать вентиляторы, а зимой утеплять их. (См. также статью Утепление изнутри цокольного этажа: особенности.)

Вытяжные вентиляторы необходимо ставить в двух трубах.

Недостатками такой системы являются также:

• отсутствие фильтров;
• невозможность нагрева или охлаждения воздушных масс;
• невозможность регулирования работы.

1. Принцип принудительной системы основан на нагнетании воздуха внутрь вентилятором, где после фильтрации (при необходимости нагрева или охлаждения) подается по вентканалам помещения. Устройство вентиляции в подвале гаража таким методом позволяет обеспечивать комфортные условия независимо от погодных условий.

Несмотря на наличие множества преимуществ, такая система обладает рядом минусов:

• возможность выхода из строя механических деталей;
• зависимость от электроэнергии;
• сложность установки;
• большие габариты основных элементов;
• высокая цена.

Обустройство естественной вентиляции

Эффективная циркуляция в небольших помещениях может быть организована с помощью естественного воздухообмена. Рассматриваемый метод защиты автомобиля, продуктов и металлических конструкций от влаги является не только простым, но и дешевым.

Как сделать вентиляцию в гараже с подвалом в этом случае? Здесь потребуется только наличие двух труб, материал которых может быть любой.

Обычно для этого используют трубы диаметром 100-250 мм. При этом крепиться они могут любым способом.

Приведенная далее схема вентиляции гаража с подвалом поможет разобраться с этапами ее установки.

1. На первом этапе выполняют крепление трубы, предназначенной для вытяжки. Один ее конец будет выходить наружу, и располагаться он будет на высоте 50 см от самой высокой точки кровли.

Процесс крепления трубы для вытяжки.

1. С противоположной стороны устанавливают трубу для притока на расстоянии полуметра от пола. Как видно на фото, она также выводится наружу.

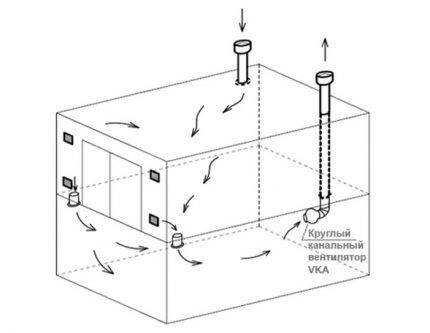

Схема естественной вентиляции гаража

1. После завершения монтажа проверяется воздушная тяга, а концы труб защищают от попадания в них мусора металлическими сетками.

Выполнить вентиляцию также можно другим способом. Он предусматривает выполнение кирпичной конструкции с расположенными в ней изолированными друг от друга проходами. Вентиляция гаража подвала в том случае имеет более аккуратный внешний вид.

Самый дешевый вариант подразумевает замену труб на шибер – решетку-жалюзи, монтируемую на торцовой части здания. Этой решетки будет достаточно для обеспечения притока воздуха для небольшого помещения.

Установка принудительной вентиляции

Разберемся с тем, как в подвале гаража сделать вентиляцию принудительного типа. Монтаж такой системы подразумевает использование вентилятора, который поможет обеспечить стабильную циркуляцию воздуха независимо от времени года.

Процесс установки в данном случае не отличается сложностью. Как указывает инструкция, сперва располагают трубы так же, как и при естественной вентиляции. После чего в их полости монтируют вентиляторы, которые будут создавать постоянный приток свежего воздуха.

Труба принудительной вентиляции

Другой способ включает в себя подключение в вытяжном канале специального миньона. При его включении происходит нагрев воздуха и его вытягивание наружу. Взамен нагретого потока начинает поступать холодный.

Для циркуляции воздуха в больших помещениях следует прибегать к механизированным моделям с установкой модульной системы. Однако ее подключение следует доверить специалистам. (См. также статью Вентиляция цокольного этажа: как сделать самому)

Создаем воздухообмен в гараже

Мы уже выяснили, что плохая вентиляция – это реальная угроза для автомобиля, самого гаража, а также для здоровья автолюбителя

Поэтому крайне важно сделать систему результативной. Рассмотрим важные моменты

Тяга в вытяжке должна быть хорошей

Поэтому вытяжное отверстие размещают в наиболее высокой точке гаража.
Труба должна иметь максимальную высоту. Надо оставлять минимум три метра расстояния до точки входа холодного потока воздуха через приточную трубу.
Нужно обязательно защитить выходную трубу от попадания влаги

Тяга в вытяжке должна быть хорошей. Поэтому вытяжное отверстие размещают в наиболее высокой точке гаража.
Труба должна иметь максимальную высоту. Надо оставлять минимум три метра расстояния до точки входа холодного потока воздуха через приточную трубу.
Нужно обязательно защитить выходную трубу от попадания влаги

Делается специальный грибок, чтобы дождь не попал внутрь.
Принимайте во внимание, какое направление ветра обычно бывает. Вытяжку направляют в сторону ветра.

Элементарная приточная система может состоять из обычного отверстия с решеткой в нижней части гаражных ворот

Элементарная приточная система может состоять из обычного отверстия с решеткой в нижней части гаражных ворот.

Делаем вентиляцию в яме

Остановимся на алгоритме работы для проведения вентиляции непосредственно в смотровую яму.

• Ремонтную яму нужно приоткрыть по краям, ближе к приточной трубе. Оставьте зазор примерно в 10-15 см шириной.
• Между досками, которые закрывают яму, тоже стоит оставлять зазоры по 10 см.
• Обязательно сделайте щель и напротив вытяжки.
• Придерживайтесь следующего принципа: отверстия для притока воздуха должны быть в два раза больше, чем для вытяжки.

Обратите внимание! Машину не нужно ставить над той зоной, где у вас имеется зазор для оттока воздуха из смотровой ямы. Именно на этом участке среда наиболее агрессивная, влажная

От этого потока автомобиль надо беречь, иначе днище начнет подгнивать

От этого потока автомобиль надо беречь, иначе днище начнет подгнивать.

Обеспечиваем комфорт в погребе

Остановимся и на вентиляции погреба. Если он располагается в гаражном помещении, отдельно от смотровой ямы, там тоже должна быть своя вытяжка.

Приточную трубу опускают в погреб до уровня пола. Вытяжной воздуховод следует провести с потолка. Желательно сделать вытяжку с южной стороны, а приточную трубу – с северной. Если вы собираетесь держать в погребе урожай, соблюдайте расстояние в 70 см от вентиляционной трубы до зоны хранения.

Для эффективности вентиляции соблюдайте соотношение диаметров: вытяжка должна быть в два раза меньше приточного канала. Также надо помнить о разнице в три метра между высотами точек для выхода и притока воздуха. В таком случае даже естественное вентилирование будет обеспечено на хорошем уровне.

Особенности устройства подвала в гараже

• Гаражный подвал представляет собой изолированную от внешней среды конструкцию. Вход обустраивается внутри гаража.
• Полностью отсутствуют источники естественного притока воздуха.
• Учитывая глубину, на которой он оборудуется, можно говорить о том, что зимой там достаточно тепло. Это неизбежно вызывает скопление конденсата.
• Через входной проем влажность проникает в гаражное помещение, создает там избыточную сырость, что сказывается на строении самым негативным образом.
• Обустройство подвала вентиляцией проходит через или с помощью гаражного пространства.
• Размещение подвала в земле требует особенной гидро- и теплоизоляционной отделки внутренних поверхностей (пропитка пола, стен, специальными материалами, утепление перекрытий минватой).

Комбинированное и принудительное вентилирование

Как уже отмечалось выше, естественное вентилирование гаража эффективно лишь при определенных внешних условиях, т.е. при достаточной разнице температур воздуха внутри и снаружи. Использование средств принудительной вентиляции позволяет устранить проблему этого типа.

Схема комбинированного вентилирования гаража с использованием вытяжного вентилятора. Такая система не слишком требовательна к месту расположения вытяжки

Эффективное удаление воздуха в гараже более чем актуально, поскольку уровень загрязнения здесь значительно выше, чем в жилых помещениях. Поэтому владельцы гаражей отдают предпочтение вытяжному варианту комбинированной вентиляции. Реализовать проект такого типа не так уж сложно.

Для этого нужно приобрести вытяжной вентилятор и установить его на входе в трубу. Если такая труба отсутствует, ее нужно установить. Это делается примерно так же, как и при монтаже естественной вентиляции. Расчеты, материалы и инструменты понадобятся такие же, расчеты проводят аналогичным образом, но есть и несколько отличий.

Вытяжной вентилятор – простое в установке и эксплуатации устройство, к которому следует подвести электропитание. С помощью автоматического таймера можно повысить качество вентилирования

При комбинированной вентиляции не обязательно устанавливать вытяжку строго по диагонали от приточного отверстия, хотя такое положение и желательно. Можно выбрать и другое место, как для приточного, так и для вытяжного отверстия. Но первое нужно все же разместить внизу, а второе – вверху.

Еще один важный момент – наличие мебели и других предметов на пути воздушных потоков. Это распространенная ошибка при проектировании вентиляции. Чем меньше таких препятствий, тем лучше будет осуществляться воздухообмен. В верхней трубе следует установить вытяжной вентилятор.

Это может быть канальная модель, которую устанавливают внутри трубы, или же накладной вариант, такие устройства монтируют прямо на стену. После этого вентилятор следует подключить к электропитанию.

Чтобы улучшить функционирование такой вытяжки, можно снабдить вентилятор дополнительными модулями автоматического управления. Например, таймером, который будет включать и отключать устройство в определенное время.

Это позволит немного сократить расходы электроэнергии, а также обеспечить вентилирование гаража даже в отсутствие его владельца. Если в гараже уже имеется естественная вентиляция, но она работает недостаточно эффективно, оптимальным решением станет установка вытяжного вентилятора в уже готовый канал.

Если в зимний период естественное вентилирование осуществляется достаточно хорошо, то вентилятор можно использовать только летом.

Принудительное вентилирование предполагает установку и приточного, и вытяжного вентилятора в соответствующие отверстия. В обычных гаражах такие системы обычно не применяются, поскольку задача решается с помощью более простых вариантов: естественной или комбинированной системы.

Делать принудительную вентиляцию в гараже имеет смысл только в тех случаях, когда без нее просто не обойтись. Например, для гаража, расположенного под землей, принудительное вентилирование – единственный возможный вариант. Бывает, что в гараже планируется проводить лакокрасочные или другие работы, при которых хороший воздухообмен приобретает особое значение. Здесь принудительное вентилирование придется очень кстати.

Желающим обустроить гараж эффективной вытяжной системой, требующейся для отвода токсичных веществ, образующихся в ходе сварочных и покрасочных работ, полезно будет ознакомиться со следующей фото-подборкой. Она представляет процесс сооружения вытяжки с подвижным рукавом из гофрированной трубы:

Назначение вентиляции в подвале гаража

Подземные помещения обладают важным свойством – стабильностью температуры за счет низкой теплопроводности грунта. Благодаря этому погреба широко используются для хранения овощей, фруктов, консервированных продуктов. Но под землей проявляются и неблагоприятные факторы, связанные с повышенной влажностью.

Для борьбы с влагой и ее последствиями в подвале гаража применяется вентиляция, назначение которой сводится к следующему:

• обеспечивает приток снаружи холодного воздуха и отток из погреба теплого, насыщенного влагой, ядовитыми примесями;
• способствует поддержанию более низкой температуры в подвале в холодное время года;
• препятствует коррозии металлических конструкций, кузова машины, образованию плесени, грибка;
• увеличивает срок хранения продуктов.

Кроме того, в гараже присутствуют пары технических жидкостей, выхлопные, ядовитые газы, выделяемые при сварке и резке металла. Все они имеют сильную проникающую способность.

При недостаточной вентиляции в гараже и погребе, все эти вредные вещества могут попадать в подвал, впитываться хранящимися там продуктами. Чтобы исключить риск отравления, необходимо периодически проверять надежность вытяжки.

Установка вентиляции позволит избавиться от избытка влаги и конденсата в подвале. Исключение составляют случаи близкого расположения грунтовых вод и плохой гидроизоляции

Виды вентиляции

Есть несколько видов вентиляции, которая может быть установлена в подвале:

1. Естественная вентиляция в погребе гаража. Такой вариант — самый доступный и простой способ проветривания помещения. Но летом такое устройство не работает, а зимой нужно постоянно проверять вентиляционные каналы и контролировать их состояние.
2. Комбинированная вытяжка обеспечит хороший воздухообмен. Она отличается от естественной только тем, что возле одного из воздуховодов есть вентилятор, который оказывает дополнительное сопротивление потоку воздуха. Конечно, он не должен быть включенным постоянно. Используйте вентилятор только в тех случаях, когда нужно проветрить помещение. Преимущество комбинированной вытяжки в том, что она одинаково эффективна в любое время года.
3. Принудительная вентиляция производится за счет постоянной работы вентилятора. Такой способ более затратный, поскольку предусматривает постоянное потребление энергии. К тому же монтировать систему достаточно тяжело, и не каждый хозяин сможет сделать это самостоятельно.

Какой из вариантов выбрать, зависит от личных предпочтений, размера погреба и объема продуктов, которые в нем находятся.

В данном видео вы узнаете, как сделать сухой подвал:
