Вентиляция гаража своими руками: обзор лучших вариантов обустройства системы воздухообмена

Устройство естественной вентиляции в гараже

Естественная вентиляция железного гаража своими руками – это просто и недорого

Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:

надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения

Особое внимание смотровой яме; объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится.. Средние показатели воздухообмена естественной вентиляции:. Средние показатели воздухообмена естественной вентиляции:

Средние показатели воздухообмена естественной вентиляции:

• для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
• частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.

На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.

Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.

Естественная вентиляция в гараже, как сделать правильно:

• вытяжки располагаем по диагонали, на противоположных стенах гаража;
• нижнее отверстие должно быть выше поверхности пола на 25 см;
• верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
• старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
• если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.

для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно; вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы

Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний; важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража. Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны

Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.

Вентиляция смотровой ямы

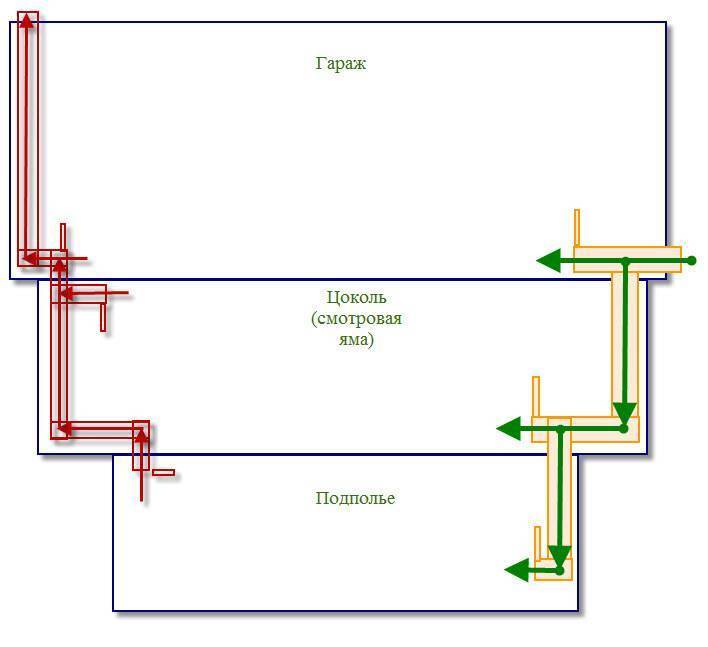

Схема установки труб в подвале

Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:

• приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
• вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).

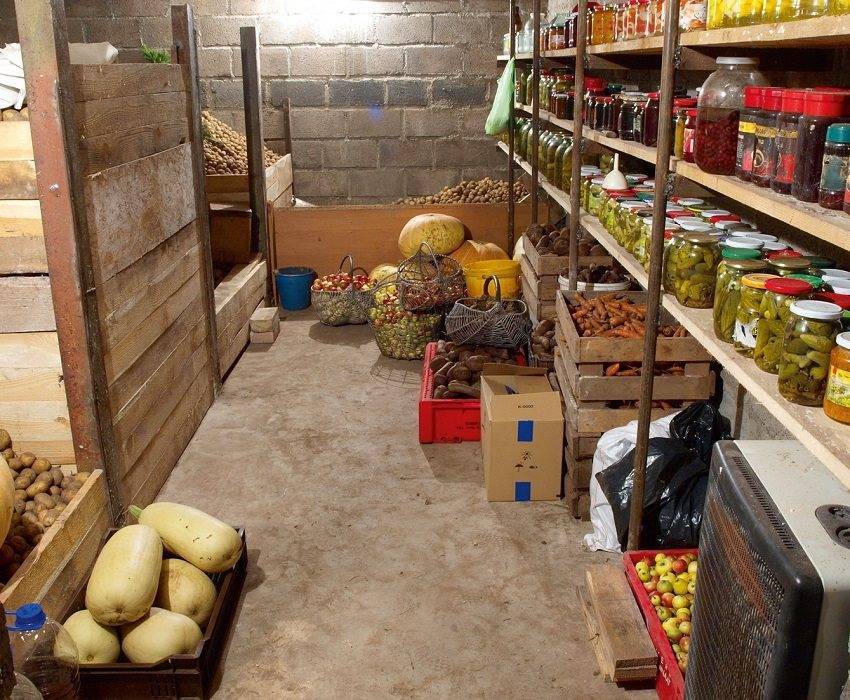

По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.

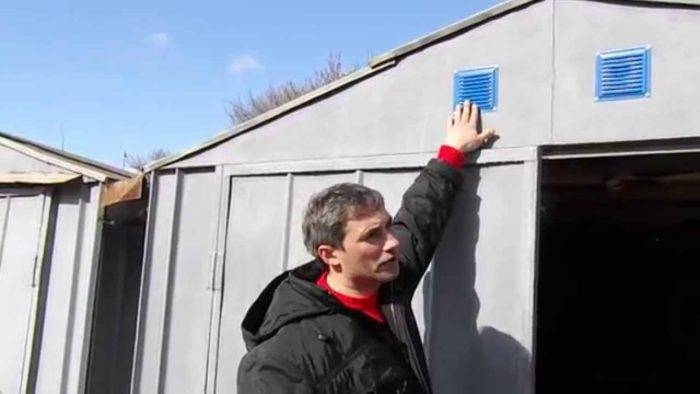

Вариант простейшей естественной вытяжки в металлическом гараже

Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:

• определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;
• дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
• красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;
• теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
• решетки крепим на обычные болты с гайками.

На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.

Как быстро проветрить гараж при ремонтных работах

Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:

можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу

Важно соблюдать герметичность соединения шланга и выхлопной трубы; при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см. Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция

Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.

https://youtube.com/watch?v=8JboxAB_muo

Специфичность монтажа элементов естественной вентиляции

Для организации правильной циркуляции воздушного потока необходимо при монтаже вентсистемы соблюдать следующие рекомендации:

1. Приточная вентиляция в гараже осуществляется через отверстие расположенное от уровня пола на высоте 30-50 см. Оптимальный вариант, если будет установлена решетка непосредственно в нижней части самих воротах. Если же тип ворот секционный, то, как правило, секция уже будет оборудована приточной решеткой выполненной по форме жалюзи.
2. Иногда отверстия располагают между воротами, причем строительные нормы требуют для рассматриваемых в этой статье гаражей, чтобы приемные устройства располагались не далее одного метра от ворот. Если для притока используются трубы, то их необходимо с наружной стороны защищать сеткой от попаданий осадков, загрязнений, мелких животных;
3. Вытяжное отверстие необходимо располагать в верхней точке гаража в диагонально противоположном углу от притока, на 10 см ниже отметки верхнего перекрытия или потолка. Для создания лучшей тяги часто на крыше или в вытяжном воздуховоде устанавливается дефлектор, который создает стойкое разряжение, благодаря чему непрерывно происходит удаление воздушного потока.

   Схема удаления воздушного потока через дефлекторЭто устройство устанавливают на 0,5 м выше конька крыши при простейшей естественной вентиляции одного гаража-стоянки. В других ситуациях, например, при наличии подвала или когда гараж подземный, требования к вытяжке уже строже.





















4. Строительные нормы и правила весьма категоричны в том, что оборудование, установленное в гараже для покраски, должно быть обеспечено механической вентиляцией, которую запрещено объединять с какой-либо общеобменной системой других помещений. То есть, выделенное помещение для покраски должно быть обеспечено отдельной принудительной вытяжкой.

Стальной гараж – каковы особенности его вентиляции

Здесь следует отметить, что вентиляция металлического гаража чаще всего является естественной. Дело в том, что такие конструкции более мобильны, их можно переместить с одного места на другое. И погреб в таком гараже тоже редко бывает капитальным. Именно по этой причине удобнее выполнить работы по устройству и направлению естественных потоков воздуха.

Металлический гараж может быть достаточно теплым

Что же касается принципа вентиляции в железном гараже, то он не отличается от описанных выше. И если имеется необходимость, то можно устроить принудительный приток и отток, конечно при наличии подключения электроэнергии.

И все же, каким бы образом не была построена система вентиляции, без дополнительного оборудования не обойтись. Ведь необходимы не только трубы и рефлекторы, но и сами вытяжки. Попробуем рассмотреть некоторые бренды, производящие продукцию в этой области, а также сравнить их стоимость и некоторые технические характеристики.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

От каких вредных воздействий окружающей среды избавит вентиляция?

Многие люди считают, что если помещение является нежилым, то и вентиляционная система большого значения не имеет. Но это далеко не так. Ниже мы рассмотрим основные негативные воздействия окружающей среды, от которых поможет избавиться установка вентиляционного оборудования.

1. Избыток влаги. Данное воздействие разрушает металлический кузов автомобиля, также негативно сказывается на электрику и различные электронные приборы автомашины в целом. Сырость в помещении является основным виновником гниения и порчи пищевых запасов, которые могут храниться в гараже с подвалом. Основная конструкция гаража состоит из деревянных или металлических опор, которые при избытке влаги могут стать жертвами грибка. Грибок также может распространяться и на стены гаража.
2. Разного рода токсические испарения. Ни для кого не секрет, что токсические пары крайне неблагоприятно сказываются на организме человека. Если помещение будет плохо вентилироваться, то человек находясь в нём, будет чувствовать головные боли, тошноту, слабость — вплоть до отравления. Владелец гаража не сразу сможет почувствовать вредное воздействие выхлопных газов автомобиля, но впоследствии это может негативно сказаться на его здоровье и работоспособности.

Вентиляционная система в гараже избавит его владельца от всех выше перечисленных негативных воздействий и факторов. Согласно требованиям, изложенным в СНиПе 21-02-99, такая хозяйственная постройка, как гараж должна быть оснащена вентиляционной системой наравне с жилыми домами и постройками.

Без вентиляции страдают такие части авто

Независимо от того, есть ли в гараже отопительные коммуникации или нет, вентиляция должна быть установлена в обязательном порядке. Учитывая все нормы регламента, следует рассчитывать на то, что объём свежего воздуха, который прибывает через вентиляционную трубу, должен составлять 180 м2/час. Температура воздуха внутри помещения должна составлять 5 градусов по Цельсию.

Основываясь на стандарты Европы полная циркуляция воздуха должна проходить от 6 до 10 раз в сутки.

Стандартные одноуровневые гаражи и гаражи с двумя этажами необходимо обязательно оснащать вентиляционной системой, которая будет обеспечивать необходимое проветривание помещения и обдув воздухом автомобиля. В двухэтажных гаражах все этажи и отдельные комнаты, а также смотровую яму необходимо обеспечить вентиляцией в равных объёмах. Очень часто в гаражах имеется погреб, который изолирован в подвале и который плохо проветривается. В погреб также обязательно следует внедрить отдельную вентиляционную систему, чтобы в дальнейшем не столкнуться с неприятным запахом и сыростью.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Как сделать самостоятельно: пошаговая инструкция

С ямой

Гаражи часто оснащены смотровыми ямами. Рассмотрим, как сделать вентиляцию в гараже с учётом такой особенности. Есть несколько способов сооружения вентиляции в гараже с ямой:

1. Воздух доставляется в помещение путём забора с пола двух досок. Отток происходит за счёт нехватки одной доски. Яма должна быть расположена строго продольно и внутри гаража. Один край размещают около приточных входов в боксы, а другой – около вытяжного канала. Открытые доски настила позволяют приточному воздуху частично попасть внутрь ямы. Противоположный край служит выходом скопившейся влаги.
2. Приток обеспечит установка воздухоотводной трубы. С её помощью происходит забор поступающего воздуха под вентиляцию. Воздуховод смежного отвала выполняет роль вытяжки. Приточный канал должен располагаться у края смотровой ямы.

   Отверстия в гараже пропускают поступающий свежий воздух и частями пропускают его по трубе. Далее остатки воздуха оказываются в яме. Так как она расположена рядом с погребом и соприкасается с воздуховодом, то потоку легко следовать после поступления в вытяжку ямы наружу.

3. У приточной трубы есть вентилятор. Вытягивающий проём монтируется механизмом принудительным путём с помощью креплений. Вентиляция пространства работает в автоматическом режиме.

тут
Совет
Свежий воздух при таком способе нагнетается через воздуховод, прогоняется по яме, вытягивается вентилятором через второй вентиляционный канал. Его можно установить автономно либо совместить с подвальным.

Оборудование и материалы

Обязательный инструмент для оборудования вентиляции в гараже — болгарка и перфоратор. После совершения расчётов покупают трубы из пластика или металла. К ним нужны герметик, вентиляторы. Чтобы обезопасить вентиляционные входы/выходы, стоит приобрести крышки и решётки.

Перфоратор должен быть мощным, иначе не получится проделать углубление в стене либо оно будет неровным. Желательно иметь под рукой шлифовальную угловую машинку и теплоизолирующий материал.

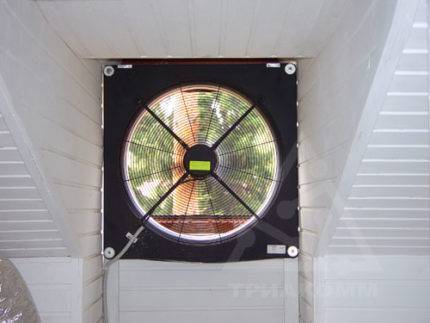

Вентиляторы выбираются в зависимости от типа конструкции:

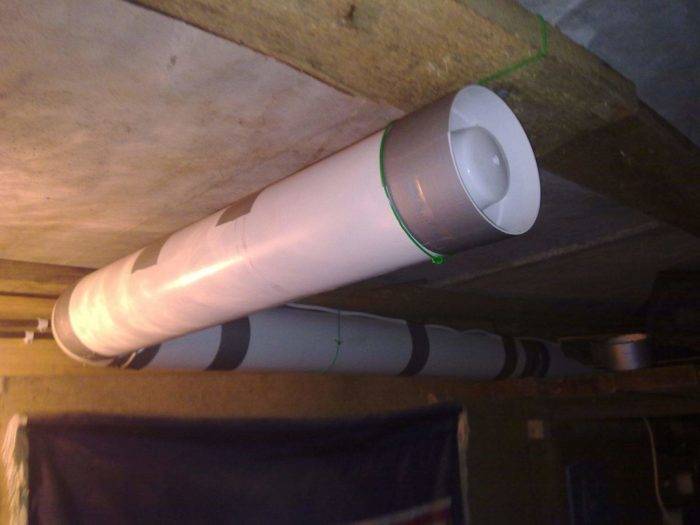

1. Вытяжные канальные устройства. Доступны, удобны в использовании. Встроенные регуляторы позволяют менять интенсивность и скорость потока воздушных масс. Оптимальный диаметр — около 160 мм. Для экономии проще приобрести 120 мм.
2. Центробежные. Сложные в монтаже, но идеальные на вытяжку. Лучше их использовать в гаражных боксах, в которых работают с химикатами, ЛКМ.
3. Вихревые. Подходят для помещений, в которых регулярно проводятся сварочные работы.

Если гараж предназначен только для хранения транспортного средства и не предполагает выполнения в нём работ, то можно подобрать самый практичный и ходовой вариант – вытяжной канальный вентилятор. Это самая дешёвая конструкция, а по эксплуатации – менее сложная.

Для сооружения воздуховодов лучше применять асбестовые или оцинкованные трубы. Сквозную трубу можно монтировать сквозным способом, когда вентиляционную трубу проводят через пол гаража и выводят наружу сквозь кровлю, и настенным, когда в стену погреба заделывается вытяжная труба и выводится за границы постройки.

Обновление воздуха естественным образом как раз достигается установкой сквозной трубы. Возникает разница температур внутри гаража и снаружи. Если тягу нужно увеличить, то устанавливают на трубу дефлектор. Он будет предохранять проход от попадания в него пыли, грязи.

О необходимости установки вентиляции

Почему же к вентилированию гаражного помещения такие строгие требования? Во-первых, помещение под автомобиль — это сосредоточение различных токсичных испарений, и постоянная циркуляция воздуха просто необходима. Продукты неполного сгорания газа или бензина могут быть неощутимы по запаху, но они постепенно оказывают разрушительное действие на здоровье владельца авто.

Во-вторых, без должного воздухообмена внутри помещения появляется сырость, которая губительно действует не только на детали авто, но и на деревянные элементы, и даже на здоровье хозяина. Частое нахождение в сыром помещении грозит простудой и аллергическими реакциями. Поэтому воздухообмен одинаково нужен и в металлическом гараже, и в деревянной, и в кирпичной постройке.

Какие виды вентиляции можно использовать в гараже

Существует несколько разновидностей вентилирования помещений, которые подразделяются на:

1. Естественную вентиляцию воздуха, базирующуюся на законах физики. В данной ситуации не нужна установка каких-то дополняющих устройств, поскольку вытяжка происходит через зазоры и приточные отверстия.
2. Вытяжку, сделанную искусственно. Здесь подразумевается моноблочный и модульный варианты. В первом случае установлен один моноблок (труба в трубе), а во втором варианте вмонтированы два блока: на забор и подачу воздуха.

https://youtube.com/watch?v=J3cFvH3pOgE

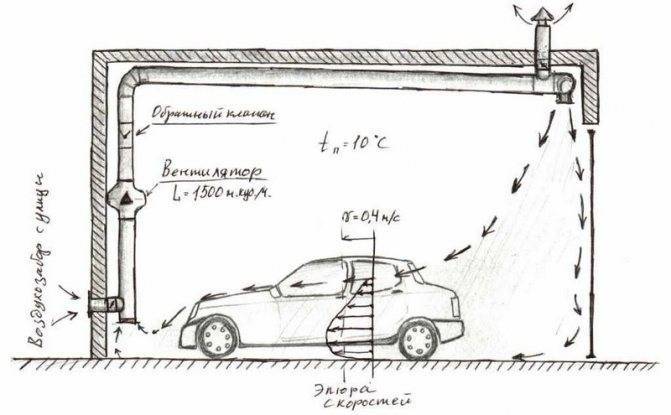

Устройство принудительной вентиляции

Обустраивая искусственную вытяжную вентиляцию, нужно четко придерживаться законов аэродинамики. А также необходимо не только грамотно сделать приточные и вытяжные отверстия, но и безошибочно разместить приборы и воздуховоды.

Обычно трубы в гараже оставляют на виду, соответственно расположить их надо так, чтобы они не мешали при обслуживании автомобиля. Удобнее всего в качестве воздуховодов применять канализационные трубы, так как в стыках у них предусмотрены манжеты, способные удерживать не только воду, но и воздух.

Установка искусственной вытяжки подразделяется на 3 этапа:

• пробивка отверстий для приточной и вытяжной вентиляции;
• Установка патрубков и заделка щелей монтажной пеной;
• монтаж вентиляторов.

Если выбрана модульная система вытяжки, то необходимо установить несколько блоков и подключить управляющие датчики. Установка моноблока уменьшает число узлов инженерных систем, поскольку приточный канал у него находится под внешним кожухом.

Установка принудительной циркуляции в гараже решает несколько насущных проблем:

1. Результативное нагнетание и вытяжку воздуха посредством обводных элементов и фильтров.
2. Дозированная работа механизмов. За счет автоматики можно точно настроить оптимальный режим для создания комфортной обстановки.
3. Увеличение температуры поступающего воздушного потока с использованием тэнов или рекуператоров.

А также выдерживание заданных режимов посредством кондиционеров и других климатических приборов.

Устройство естественной вентиляции

При обустройстве обычной вентиляции своими руками есть свои достоинства. Не надо никаких приборов, проводов, датчиков – и это, естественно, снижает стоимость такого проекта. Относительная простота увеличивает уровень надежности. Правда здесь существует один существенный недостаток – это невозможность регулировать вытяжку в гараже при необходимости.

1. Рассмотрим алгоритм действий при установке естественной вентиляции в гараже с площадью 20 м2:
2. Как известно из типового ряда, для качественного притока и выхода воздуха в таком помещении нужно отверстие в 300 мм. Но проще установить две системы циркуляции из обычных труб диаметром по 100-150 мм.
3. Отверстия сверлят перфоратором по размеченной окружности диаметром 100 или 150 мм. Разметка делается немного больше для свободного вхождения патрубка. Затем пробивается отверстие уже нужного диаметра.
4. Вход производят на высоте 150-200 мм от пола. Выход на этом же расстоянии от потолка.
5. Патрубок на выходе соединяют через угольник вертикальной трубой такого же размера. При этом она устанавливается выше конька (ската) крыши на 0,5 м. Сверху на верхнюю часть трубы насаживается колпак для защиты от осадков и для ускорения воздушной струи.

Соединение отдельных частей трубы производится через манжеты или силиконовый герметик.

Свежий воздух входит через нижнее отверстие и выходит в верхнее. Обычно делают подающие отверстия равными выпускным, а чтобы циркуляция воздухом охватила полностью весь гараж, каналы впуска и выпуска устанавливают в разной проекции.

Организация комбинированной вентиляции

В случае такого вида вытяжки в гараже используется естественное поступление воздуха. При необходимости для увеличения производительности запускается вентилятор на вытяжку. Такая схема вентилирования обходится дешевле, если сравнивать с системной технологией. Правда, эффект от комбинированной вентиляции будет лишь при использовании сложных каналов для прохождения воздуха.

На данное оборудование устанавливается защита от перепадов напряжения и нагревания двигателя, поскольку работает оно без присутствия автовладельца. А также, по желанию хозяина, на приборах вентиляции можно поставить датчики движения и таймер. Режимы при их использовании очень удобны для автоматического пуска системы вентилирования при въезде автомобиля и выключения ее через определенный промежуток времени.

Схема принудительного вентилирования

Механические системы вентиляции в гараже организованы следующими схемами.

Вариант 1:

• вентилятор устанавливается внизу стены, закрывая приточный канал;
• вытяжной вентилятор монтируется вверху (потолок, стена) на противоположной короткой стороне.

Воздухообмен осуществляется путем искусственного нагнетания свежего потока. Отработанный выводится наружу вытяжным механизмом. Вентиляторы притока, вытяжки приобретаются одинаковой мощности.

Вариант 2

Модифицированный первый способ, когда к проемам дополнительно устанавливаются воздуховодные каналы. Вентиляторы размещаются на входе (осевые) либо внутри воздуховодов (например, канальные).

Вытяжной канал возможно установить по периметру помещения, оснастив воздухозаборными решетками через определенное расстояние. Целесообразно, когда воздушная среда загрязняется быстро (ремонтные, сварочные, покрасочные работы).

Система вентиляции в подвале гаража. Схема воздухообмена погреба

Эффективное использование подвала и погреба гаража для хранения овощей и консервации возможно лишь при условии наличия правильной вентиляции. Вентиляция в гараже с подвалом может быть естественной, механической или комбинированной. Обычно, для вентиляции в погребе гаража достаточно естественной системы вентилирования. Смонтировать своими руками такую систему можно с помощью пластиковых труб для канализации. При монтаже необходимо придерживаться таких рекомендаций:

• схема вентиляции погреба в гараже должна предусматривать минимальное количество поворотов и изгибов труб;
• трубу вытяжного хода следует утеплить, чтоб избежать появления конденсата;

Для хорошего воздухообмена трубы приточно-вытяжной вентиляции должно быть расположены в противоположных углах погреба

• диаметр должен быть единым по всей длине труб;
• наружные входы труб должны быть закрыты защитными колпаками во избежание попадания в них осадков.

Перед обустройством естественной вентиляции своими руками делается расчет площади отверстий. Приточная труба берет свое начало на полметра выше пола погреба и выводится наружу. Вытяжная труба устанавливается под потолком погреба или подвала и протягивается за крышу гаража. Расположение труб должно быть в противоположных углах погреба.

В погребе с правильным микроклиматом собранный урожай сохранится в целости

Наиболее правильным выбором вентиляции погреба и подвала в зимний сезон, является использование принудительного способа. В этих помещениях воздухообмена почти нет и они нуждаются в эффективном вентилировании с помощью установки механической вентиляции. Такая вентиляция будет способствовать нормальному воздухообмену и созданию микроклимата, необходимого для сохранения продуктов.

О том, как сделана вентиляция в гараже с подвалом, можно разобраться, посмотрев видео-инструкцию устройства вентиляции.

Вентиляция в помещениях с газовым оборудованием

Проектирование системы вентиляции, предназначенной для малогабаритных бытовых помещений с котлом или газовой плитой, не вызовет трудностей. С ним можно справиться самостоятельно.

Устройство вытяжной вентиляции

Действие вытяжной вентиляции направлено на удаление загрязненного воздуха из помещения.

Для ее установки потребуются следующие комплектующие: вентилятор, воздуховод, вентиляционная решетка.

В летнее время эффективность вытяжной системы вентиляции падает. Производительность ее можно увеличить посредством дополнительных зазоров в дверных проемах и открывая форточки для проветривания

Выбирая вентилятор, предпочтение рекомендуется отдать устройствам с обратным клапаном. Это обезопасит от проникновения внутрь помещения воздуха из вне.

Воздуховоды представляют собой трубу, изготовленную из ПВХ или других материалов. Диаметр ее должен совпадать с размером вентилятора.

Выбирая вентиляционную решетку, стоит обратить внимание, что сейчас в продаже есть множество моделей, отличающихся размером, исполнением, дизайном. Поэтому легко подобрать вариант идеально подходящий под стиль помещения

Приточная система рециркуляции

Приточное оборудование обеспечивает подачу свежего кислорода в комнату с газоиспользующими приборами. Главный элемент такой системы – приточная установка.

Ее функция заключается в подаче кислорода из вне. В момент прохождения через нее воздух фильтруется, подогревается или охлаждается, если устройство дополнительно оснащено рекуператором.

Для использования в бытовых нуждах подойдут установки невысокой мощности. Основное преимущество такого вида вентиляции – бесшумность и комфортность в эксплуатации. Самый простой экземпляр – приточный вентилятор.

Производительность приточной вентиляционной системы напрямую зависит от правильности расчетов, технических характеристик оборудования и особенностей конструкции помещения

Приточки делятся на следующие категории:

1. Электрическое устройство для проветривания. Обеспечивает не только фильтрацию поступающего кислорода, но и его подогрев.
2. Настенный приточный клапан. Может работать в автоматическом режиме и иметь дополнительную опцию фильтрации кислорода. Для монтажа потребуется сделать сквозное отверстие в стене здания.
3. Оконный приточный клапан. Может быть как механическим, так и автоматическим. Устанавливается в створку пластикового окна. Минус – вероятность обледенения при экстремально низких температурах.

Все перечисленные виды приточной вентиляции просты в сборке и эксплуатации. Установить конструкцию можно самостоятельно.

Дополнительные требования относительно приточной системы выдвигаются к помещениям, оборудованных пластиковыми окнами, закрывающимися герметично.

Требуемая мощность вытяжки рассчитывается по следующей формуле:

М = О х 10, где

O – объем воздуха, который рассчитывается следующим образом:

О = H х L х S.

H – высота помещения, L – длина, S – ширина.

Приточно-вытяжная система рециркуляции

Система смешанной вентиляции обеспечивает одновременный отток отработанного кислорода и поступление свежего внутрь помещения. Чаще всего используется в крупногабаритных объектах и домах, общая площадь которых превышает 100 м2 .

Установки, оснащенные рекуператором, позволят сократить расход топлива до 90% благодаря подогреву входящего потока воздуха.

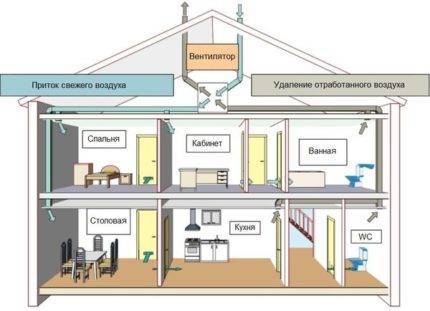

Приточно-вытяжная вентиляционная система – наиболее рациональный тип, обеспечивающий правильный микроклимат в помещениях. Удаление отработанного воздуха должно осуществляться через бытовые помещения

Для удобства монтажа комбинированные системы могут иметь вертикальную, горизонтальную или универсальную ориентацию. Установка осуществляется после завершения штукатурки и шпатлевки стен, но перед монтажом потолочного перекрытия, так как вся инфраструктура будет спрятана под ним.

Как правило, в приточно-вытяжную систему входят следующие компоненты: клапан воздухозабора, очищающий воздушный фильтр, калорифер, рекуператор, блок охлаждения, наружная решетка.
