Утеплитель для газового дымохода: варианты теплоизоляции и технология утепления дымовых труб

Зачем утеплять

Для правильной работы печей или котлов необходимо, чтобы в трубе присутствовала хорошая тяга

Особенно это важно при использовании периодически протапливаемых печей. Когда дымоход холодный, очень сложно сразу разжечь огонь в топке. Объясняется это тем, что холодный воздух стремится вниз, а теплый – вверх

Объясняется это тем, что холодный воздух стремится вниз, а теплый – вверх.

Если высота дымохода велика, то в нем содержится много холодного воздуха, затрудняющего разжигание. Если сечение канала дымохода небольшое, рекомендуется сначала сжечь в топке немного дров, а потом, по мере прогрева, загружать ее расчетным количеством топлива.

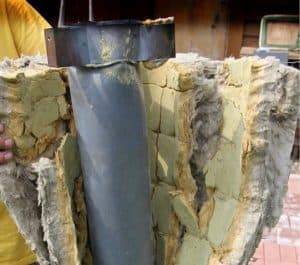

Ограничивает тягу еще и сажа, которая образуется на стенах дымовых труб. Она образуется, если температуры газов недостаточно, чтобы обеспечить полное сгорание летучих частиц топлива. При низкой температуре стенок дымохода на них осаждается конденсат, содержащий частицы сажи – продуктов неполного сгорания топлива.

При накоплении сажи в дымоходе, может произойти ее возгорание, особенно при последующей интенсивной топке. При этом температура в трубе может возрасти многократно и металлические трубы могут просто прогореть.

Кроме сажи конденсат содержит угольную и серную кислоты, которые являются химически агрессивными веществами и могут разрушать стенки трубы.

Если при эксплуатации зданий используются агрегаты с двигателями внутреннего сгорания, например, бензогенераторы для автономного электроснабжения, то выходящие наружу трубы для отвода выхлопных газов также нужно утеплять для предотвращения образования конденсата и сажи.

Конечно же, для обеспечения пожарной безопасности нужно использовать только негорючий утеплитель для дымохода, достаточно эффективный и долговечный.

Чем утеплить дымоходную трубу

Выбор материалов для утепления трубы на чердаке и снаружи небольшой, но в этот перечень можно добавить еще волокнистые утеплители, сыпучий шлакобетон, керамзит, битый кирпич (строительный бут) и пеностекло.

Сравнивать стоимость этих утеплителей не имеет смысла, так как каждый из них имеет свою физическую структуру, технические и эксплуатационные характеристики. Поэтому, чем утеплить печную трубу, выбирают по месту. Главные критерии – материал дымохода в доме, удобство проведения работ и эффективность результата. Можно дать только общие рекомендации по выбору утеплителя:

  1. Ни в коем случае не применять горючие утеплители;
  2. Любое утепление должно быть легким, гибким и пористым или рыхлым;
  3. Даже легкой теплоизоляцией можно перегрузить элементы кровли, поэтому не стоит усложнять конструкцию.

На практике применяют несколько способов крепления утеплителя, и зависят они от выбранного материала. Трубу из асбоцемента или металла (круглой формы) можно утеплить своими руками снаружи так: оборачивать ее минеральной или базальтовой ватой и крепить ее хомутами или проволокой, или на закрепленный материал теплоизоляции надеть металлический кожух. Второй вариант: обматывать трубу не нужно – ее обкладывают специальными шлакоблоками специальной формы, а сверху при необходимости изолируют минватой. Подробнее об этих технологиях:

  1. Перед тем, чем утеплить металлическую или асбоцементную трубу, приобретают утеплитель толщиной не менее 100 мм – любая минеральная или базальтовая вата при оборачивании вокруг трубы сожмется, поэтому толстый слой не помешает. После крепления утеплителя хомутами или стальной мягкой проволокой толщина слоя минваты должна составлять не менее 60 мм;
  2. При креплении теплоизолятора проволокой запрещено использовать проволоку в горючей изоляции – электрические провода. Нагреваясь, дымоход может расплавить изоляцию или даже поджечь ее. Даже если изоляция не загорится, нарушатся физические параметры теплоизоляции целостность слоя утепления;
  3. Вместо хомутов или проволоки можно вокруг трубы обернуть лист оцинкованной или нержавеющей стали. Лист должен быть толщиной не более 1 мм, чтобы его было удобно и легко оборачивать и скреплять края заклепками или саморезами. Рассчитать ширину листа можно, узнав длину окружности трубы, а ее можно измерить обычной рулеткой, добавив к результату 20-25 мм для нахлеста, в месте которого будут крепиться заклепки или саморезы;
  4. Оптимальная высота такого листа – более метра, чтобы на нем сверху можно было удобно закрепить ветровую защиту в виде зонтика. Шов желательно завальцевать или защитить битумной мастикой. Если шов будет завальцовываться, то необходимо предусмотреть, чтобы он смотрел внутрь трубы – так в него попадет меньше дождевой воды и снега;
  5. Последний шаг при утеплении наружной дымоходной трубы — монтаж защитного ветрового конуса-зонтика, который защитит отверстие дымохода не только от завихрений, но и от атмосферных осадков.

Такая технология утепления наиболее простая, быстрая, экономичная и дешевая.

Основные ошибки при утеплении

При выполнении утепления дымохода могут быть допущены следующие ошибки:

  • уложен изоляционный материал недостаточной толщины, за счёт чего точка росы оказалась внутри дымохода;
  • негерметичность обшивки или утеплителя, которые привели к появлению конденсата;
  • несоблюдение технологии укладки теплоизолятора;
  • монтаж изоляции на клеевую основу, которая не выдерживает высоких температур;
  • не учтено тепловое расширение материалов, в результате которого разгерметизировались соединительные швы;
  • использован некачественный огнеупорный утеплитель для дымохода, который не отвечает заявленным характеристикам;
  • не соблюдены сроки застывания шпаклёвок, герметиков или других материалов;
  • монтаж выполнен в условиях пониженных температур или при выпадении осадков;
  • основа стального дымохода под монтаж не была подготовлена должным образом, в результате чего он проржавел и стал непригодным для дальнейшей эксплуатации.

Чтобы избежать ошибок необходимо в точности соблюдать технологию утепления, контролировать все этапы работ и использовать исключительно качественные материалы. Контроль качества можно осуществлять следующими способами:

  1. Протопить печь с нагревом до 60% от её мощности и проверить появление расстыковок швов.
  2. Использовать тепловизор для детектирования утечек тепла.

Утепление дымоходов представляет собой относительно несложную, но весьма выгодную процедуру, благодаря которой улучшатся режимы работы печи, снизятся теплопотери, сократится расход топлива. Срок эксплуатации дымохода увеличится в несколько раз, при этом необходимость частой его очистки от золы также перестанет быть проблемой. Главное, чтобы выбор материала и способа монтажа были осуществлены верно.

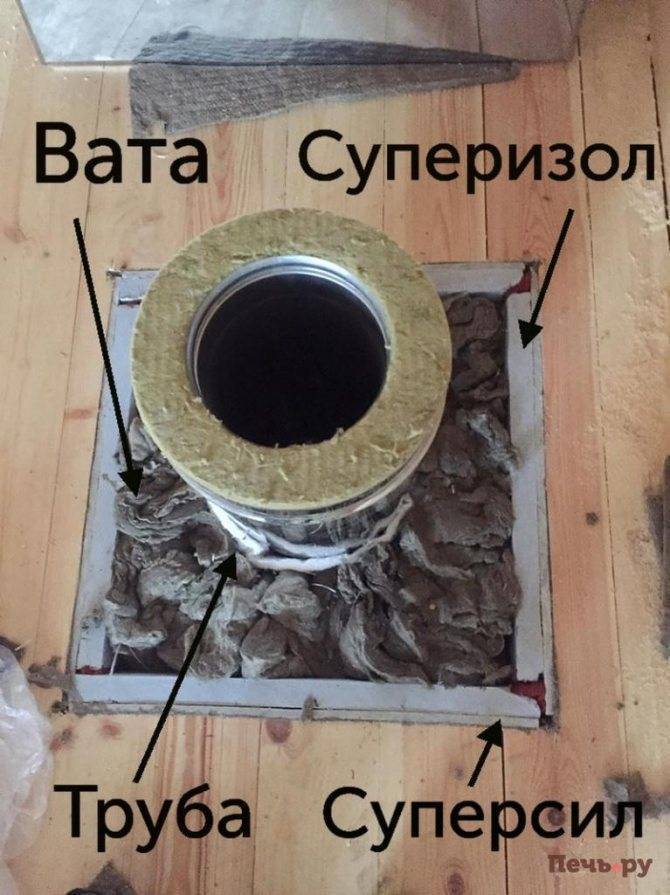

При обустройстве камина или печи в частном доме или на даче нередко возникает вопрос, как и чем утеплять металлическую трубу дымохода своими руками

Грамотно выполненное утепление дымоходной трубы важно с точки зрения пожарной безопасности и защиты крыши от протечек. Желательно обдумать схему, по которой будет производиться утепление дымохода, еще на этапе проектирования постройки

Изоляция уже готовой системы дымовых труб не всегда возможна без изменения кровельной конструкции.

Утеплять дымоход нужно обязательно, для этого существует немало способов и материалов

Утеплители для теплоизоляции дымовой трубы

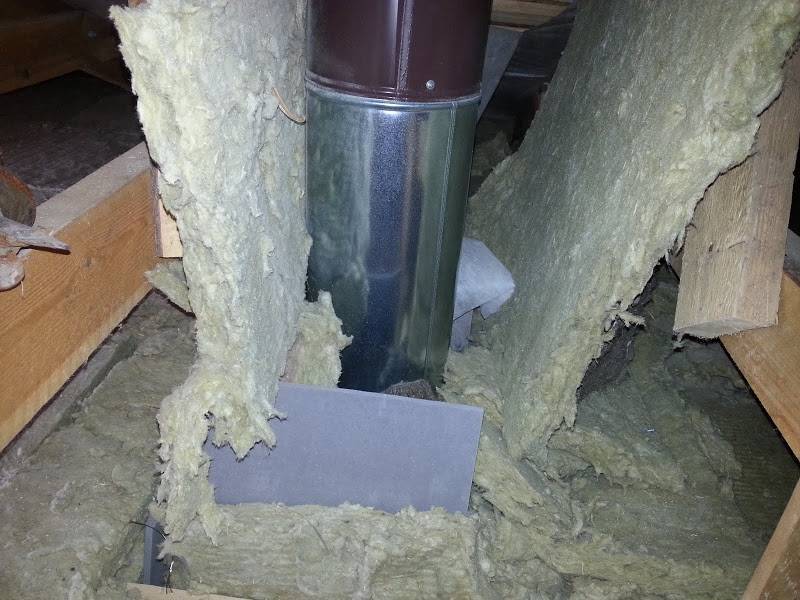

Утепляя дымоход своими руками, принимаем во внимание, что во время работы отопительного котла, температура в дымовыводящем канале может достигать 200 -300 градусов. На рынке стройматериалов термоизоляция продается в виде готовых цилиндров со специальным экраном из фольги. С их помощью оформляют газоход и прилежащие рядом элементы крыши – защищая их от возгорания и попадания холодного воздуха

Трубчатые конструкции продаются разных диаметров, что позволяет обернуть разногабаритные отводы дыма

С их помощью оформляют газоход и прилежащие рядом элементы крыши – защищая их от возгорания и попадания холодного воздуха. Трубчатые конструкции продаются разных диаметров, что позволяет обернуть разногабаритные отводы дыма

На рынке стройматериалов термоизоляция продается в виде готовых цилиндров со специальным экраном из фольги. С их помощью оформляют газоход и прилежащие рядом элементы крыши – защищая их от возгорания и попадания холодного воздуха. Трубчатые конструкции продаются разных диаметров, что позволяет обернуть разногабаритные отводы дыма.

Для утепления печного дымохода используются материалы, обеспечивающие высокую степень изоляции вкупе с низкой теплопроводностью. Это исключает риск появления «мостиков холода», обледенения и образование конденсата.

Среди наиболее эффективных и популярных материалов для утепления можно выделить следующие:

  • штукатурка — применяется для утепления кирпичных и каменных дымоходов. Штукатурный раствор наносится на предварительно подготовленную армированную поверхность. По соотношению трудозатрат и качества этот способ является наименее оправданным;

    Утепление дымохода жаростойкой штукатуркой требует неоправданно больших трудозатрат

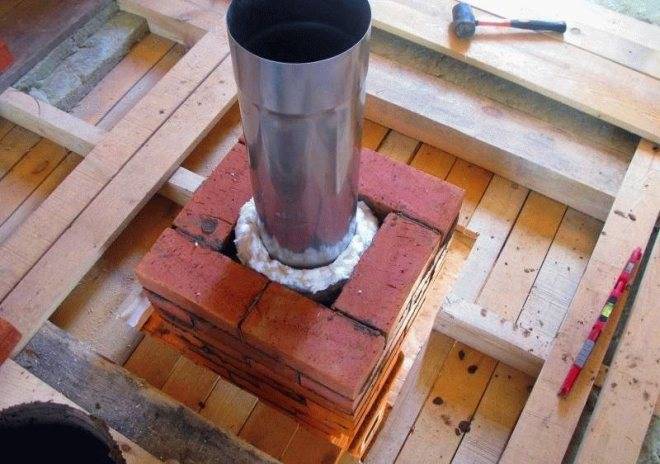

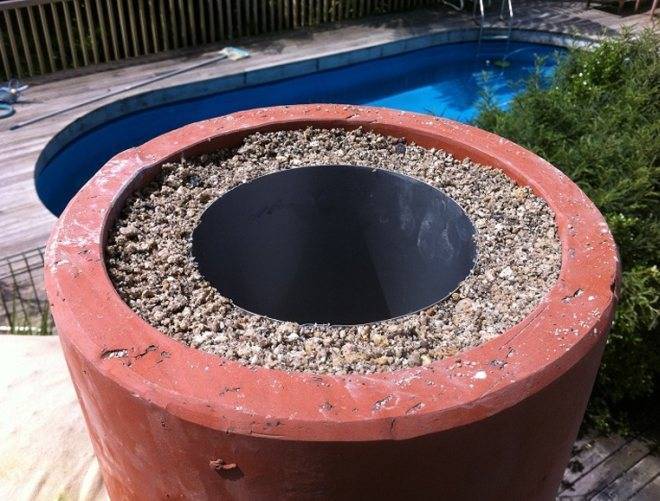

  • битый кирпич — используется для теплоизоляции кирпичных и стальных конструкций. Материал засыпается в кожух, который закрепляется вокруг дымовой трубы. Минимальное расстояние от дымохода — 60 мм. Иногда вместо битого кирпича используется шлак;

    Просеянный шлак плотно заполняет монтажный зазор и обеспечивает высокую степень теплоизоляции дымохода

  • базальтовая вата — современный теплоизоляционный материал, выпускаемый в форме матов или цилиндров с различным внутренним сечением. Материал обматывается вокруг дымовой трубы и фиксируется на стальные обжимные хомуты. По соотношению цены и качества этот способ наиболее эффективен.

В целях экономии внешнюю стальную трубу можно заменить на деревянные или шлакобетонные плиты. Например, вокруг дымохода можно закрепить прямоугольный каркас, используя имеющиеся под рукой деревянные щиты, а пространство между трубой и щитами заполнить любым теплоизоляционным материалом.

Первое, что стоит помнить при выборе материала для утепления дымохода, — теплоизоляция должна быть изготовлена из негорючих компонентов. В процессе эксплуатации дымохода утеплитель будет нагреваться до 100–150 оС, а в месте вывода трубы через перекрытия температура может быть ещё выше.

Для самостоятельного утепления дымовой трубы лучше использовать базальтовую термоизоляцию. Форма и толщина изделия подбирается с учётом существующей конструкции дымохода.

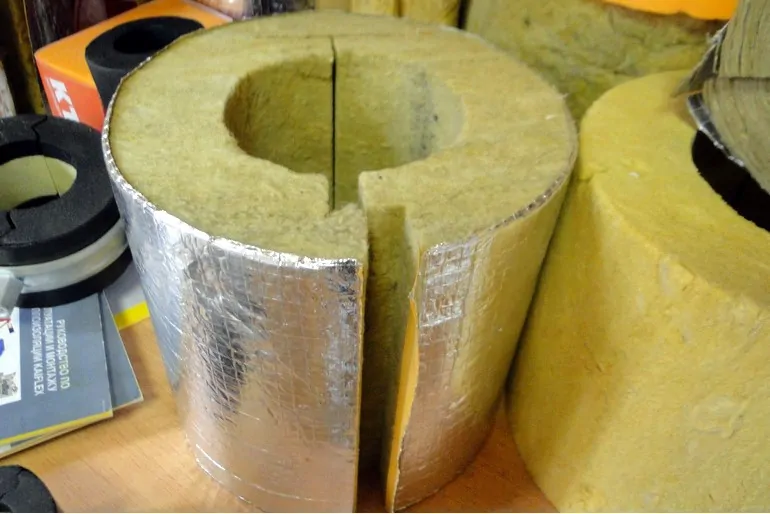

Базальтовый цилиндр можно подобрать точно под размер трубы дымохода

К преимуществам утеплителей на основе базальтовой ваты можно отнести:

  • высокие теплоизоляционные качества;
  • хорошую паропроницаемость;
  • стойкость к воздействию химических веществ;
  • невосприимчивость к образованию грибка и плесени;
  • высокую термостойкость при нагреве свыше 100 оС;
  • экологичность и безопасность.

Перед использованием готовой термоизоляции от производителя следует внимательно изучить технологию её монтажа. Как правило, качественные изделия комплектуются бумажным вкладышем или инструкцией, в которых подробно описан способ их резки и монтажа.

Основные требования, предъявляемые к дымоходным системам для газовых котлов

При установке дымоходных каналов для обеспечения их эффективной работы и пожарной безопасности следует точно выполнять требования, прописанные в нормативной документации СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Их основными положениями являются следующие пункты:

  • Сечение дымохода (диаметр трубы) не должно быть меньше выходного патрубка котла.
  • Основная труба должна располагаться вертикально без наклонных участков (допустим уклон не больше 30 градусов), в ее конструкции не должно быть искривлений и зауженных участков.
  • Максимальное число поворотов в отводной магистрали – не более трех при длине ответвлений в сторону до 1-го метра.
  • Допустимое расстояние между стенками дымоотвода и негорючими поверхностями – не меньше 5 см., если он проходит через горючие стены и крышу, допускаемое расстояние более 25 см.
  • Материал изготовления дымоходного канала должен быть устойчив к высоким температурам и иметь структуру, препятствующую пропусканию газов.
  • Все соединения должны быть герметичны, изоляция не должна пропускать влагу и газы.

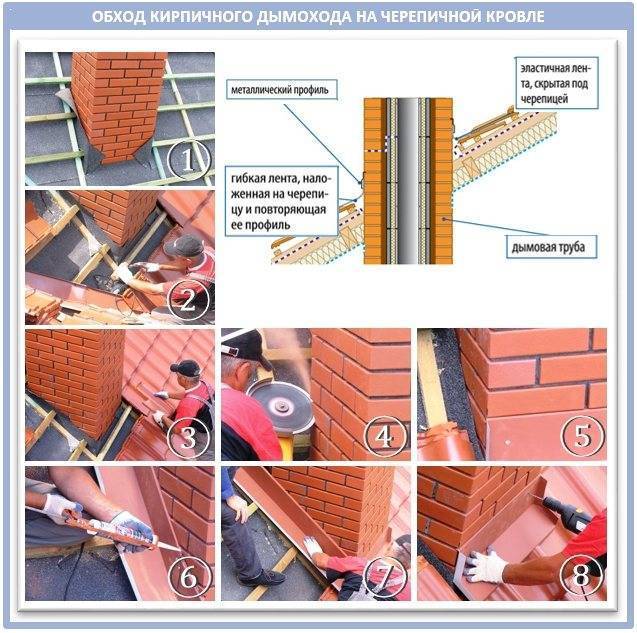

  • В месте прохождения трубного канала через крышу конструкция должна быть цельной и без стыков.

Рис. 3 Схема обвязки котла

  • В нижней части трубы обычно располагается элемент для сборки конденсата. Материал его изготовления должен быть стойким к воздействию влаги и продуктам сгорания газа.
  • В местах, где предусмотрены повороты, обязательно расположение люков ревизии для очистки дымопровода от загрязнений и конденсата.
  • Длина дымоходного канала должна обеспечивать хорошую тягу, высота его наружной части должна составлять не менее 50 см. над коньком крыши.
  • При установке отводного канала для дыма обязательно наличие в его верхней части защитного козырька для предотвращения попадания загрязнений и атмосферных осадков.

Советы специалистов

Строители советуют выбирать теплозащиту по таким критериям:

  • волокнистая основа, малый вес;
  • готовые гильзы из нержавейки;
  • устойчивая основа к высоким и температурным перепадам, покрытая фольгой;
  • внутренний диаметр должен быть больше выхода отопительного прибора.

Устанавливают канал отвода дыма по правилам. Также стоит воспользоваться советами специалистов. Термоизоляцию проводят по таким нормам:

  • накладывать термоизоляцию нужно сплошным слоем, без переходов, особенно в местах соприкосновения с потолком и крышей;
  • маты и полосы укладывают только маркировкой наружу;
  • монтаж частей проводят снизу вверх внахлест, нижний торец накрывают верхним соединением;
  • внутреннюю изоляцию проводят поэтапно, во время монтажа конструкции, наружную после полной сборки;
  • на торце устанавливают искроуловитель, если крыша состоит из горючих материалов;
  • пользуются средствами индивидуальной защиты.

Правила простые, соблюдение их поможет продлить работу выводного канала.

Для чего нужно утеплять трубы

   Тема утепления труб достаточно обширна. Остановимся на основных аспектах, имеющих наиболее широкое практическое значение:

  1. Защита от промерзания.

   В районах, где температура опускается ниже нуля, при проектировании необходимо учитывать возможность замерзания трубопроводов. Основным способом защиты в таких районах обычно является укладка трубопроводов в землю – ниже глубины промерзания для данного района.

   Однако не всегда целесообразно закапывать трубы на достаточно большую глубину. Теплоизоляция для труб позволяет в этом случае уменьшить глубину закапывания или вовсе отказаться от проведения трубопровода под землёй.

Промерзание труб — Фото 02

   Помимо этого, даже если основная трасса трубопровода проходит ниже глубины промерзания, то в районе потребителей и источников трубопровод выходит на поверхность. Также имеется часть трубопроводов, расположенных непосредственно на поверхности, проходящих по сооружениям, либо расположенных в неотапливаемых или недостаточно отапливаемых помещениях.

   Недостаточно утеплённые трубопроводы могут подвергнуться замерзанию, трубы при этом могут лопаться. И хотя современные материалы (полипропиленовые трубы, к примеру) не боятся замерзания – поступление носителя по ним прекратится. Потребуется искать замёрзшее место, отогревать его. А если доступ к трубопроводу ограничен (скажем, под землёй), то замёрзшая труба начинает доставлять серьёзную проблему.

  1. Улучшение характеристик дымоходных труб.

   Вторая по популярности причина для утепления труб. Утепление дымоходной трубы позволяет улучшить её характеристик, продлить срок службы. Как известно, основная характеристика дымоходной трубы – тяга. Для хорошей тяги труба должна быть прогретой. Тёплая труба способствует силе тяги.

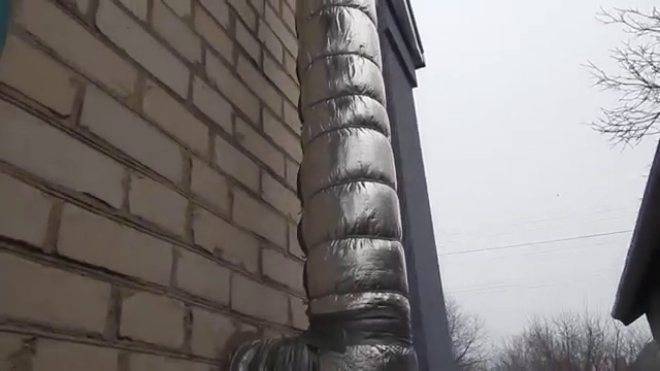

Утепление дымоходной трубы — Фото 06

   Помимо этого у многих современных котлов отводные газы имеют малую температуру, труба или долго прогревается, или вообще не может прогреться. В этом случае от соприкосновения отработанных газов с холодной поверхностью трубы образуется конденсат. Конденсат от недогоревшей сажи химически активен, он вступает в реакцию с материалом трубы, в результате срок службы сокращается.

   Чтобы избежать этого – на дымоходные трубы делают теплоизоляцию, чем ускоряется прогрев.

  1. Уменьшение теплопотерь или холодопотерь.

   Ещё одна из причин теплоизоляции труб – уменьшение теплопотерь несущей жидкости. В первую очередь это касается систем отопления. Хорошо утеплённые теплопроводы минимизируют тепловые потери на трассе. Таким же образом уменьшают тепловые потери при прохождении теплопроводов по неотапливаемым помещениям.

   Уменьшение теплопотерь актуально не только при подаче тепла с ТЭЦ или котельных, это касается различных узлов автомашин, кораблей и иной техники.

   То же касается холодопотерь. К примеру, трубы холодильников, кондиционеров, по которым перекачиваются различные фреоны.

  1. Защита от конденсата.

   Утеплитель для труб также используют с целью защитить трубу от образующегося в ней или на её поверхности конденсата.

   На этом остановимся. Основные практические значения обозначены.

Какой материал использовать

В первую очередь важно выбирать такой материал, который не будет содержать токсичных веществ, сможет безопасно контактировать с трубой, а также не подвергается воздействию грибка

Рекомендуется обратить внимание, что материал можно встретить на строительных рынках в виде скатанного рулона, листах, плитах и матах

Цилиндр теплоизоляционный

Использование актуально, если дымоход в виде металлической конструкции. Он состоит из двух труб различных диаметров: первая – меньшего размера, выполняющая роль дымоотводной трубы.

Цилиндр теплоизоляционный

В качестве основного материала используют нержавеющую сталь. Она стойко переносит воздействие кислотных веществ, которые часто образуются с внутренней стороны дымоотвода. Чтобы осуществить гильзирование, труба должна быть большого диаметра 6-10 см, которая будет играть роль кожуха. Утеплитель из базальта засыпается в свободное пространство. Некоторые умельцы изготавливают данный материал самостоятельно в домашних условиях, либо приобретают на строительных рынках.

Минеральная вата

Материал подходит для утепления дымоотводов и печей. Это связано с тем, что утеплитель способен благоприятно переносить даже самые высокие температурные колебания, воздействие химических веществ, а также используется в качестве утеплителя внутреннего или внешнего.

Существует 4 вида утеплителя в зависимости от использования материала, структуры, длины или толщины: шлаковата, волоконная, каменная, базальтовая. От особенностей строения зависят показатели термоизоляции, химические свойства. Если планируется осуществить печную изоляцию с внешней стороны, лучше использовать минеральную вату базальтовую. Это материал, который оптимально подойдет для кирпичных кладок, поскольку базальт имеет низкие характеристики теплопроводности, термостоек, не способствует распространению плесени или грибка.

Специалисты листы разрезают под подходящие размеры. Материалом оборачивается труба, а затем утеплитель закрепляют при помощи проволоки. Если надо монтировать листы большей толщины, то используется металлическая решетка, которая закрепляется по всему участку.

Зазоры обязательно должны быть герметизированы. Как правило, для данной цели используют специальную субстанцию или ленту. В качестве облицовки подойдет кирпич.

ЭППС

Оптимальное решение, если дымоход изготовлен из кирпичной кладки. Он обладает повышенной стойкостью и абсолютно водонепроницаем. К категории Г2 относят Техноплекс, Пеноплекс. Теплоизоляционные и огнеупорные с меньшими показателями считаются классы Г3,Г4. Для использования в угольных или печах, построенных из дерева. Температура входного газа может достигать 600 градусов. Для пенополистирольных плит используют зачастую клей негорючий. Полоски и свободное пространство ликвидируется утеплителем.

ЭППС

Штукатурка

Дымоход из кирпича снаружи можно утеплить посредством штукатурки и специальной металлической сетки. Этот вариант считается одним из самых распространенных, поскольку потеря тепла колеблется в пределах 25%. Для начала нужно закрепить арматуру, а поверх нее нанести слой штукатурки. Лучше использовать несколько слоев.

Как только состав засохнет, для придания эстетичности, рекомендуется сделать покраску, чтобы конструкция гармонировала с основным цветом постройки. Также рекомендуется использовать состав против коррозии.

Термоизоляция из базальта

Принято выделять два вида: цилиндрическая (где внутренний диаметр колеблется в диапазоне 18-89 мм, разрезы продольные, что позволяет осуществить удобный монтаж), полуцилиндрическая (диапазон используемого диаметра больше 89-273 мм, состоит из двух скорлуп).

Чтобы произвести монтаж, не надо снимать часть дымохода. Для этого используются бандажи, чтобы продольный стык получился изолированным. Кроме того, не нужно использовать короб для защиты.

Кожух из нержавейки

Подойдет для трубы из металла или асбеста, конструкция станет лучшим выбором. Диаметр должен быть больше основной трубы не менее чем на 5 см. Для заполнения пустого пространства используются утеплители из базальта. Если остается пустое пространство, как правило, его заливают цементом. Он помогает защитить трубу от резких перепадов температуры.

Кожух из нержавейки

Шлакобетон

С использованием материала выстраивают параллельные стенки по отношению к основному каркасу. Однако в процессе работ должен оставаться небольшое пространство. Швы должны быть армированы проволокой. Свободный промежуток засыпают глиной или гипсом.

Поэтапная технология утепления

В связи с тем, что дымоходы бывают разных типов и конструкций, опишем, как правильно утеплить дымоходную трубу, изготовленную из кирпича, асбестоцемента и стали.

Дымоходы из асбестоцемента

Асбестоцементная труба

Чтобы понять, как утеплить дымоход из асбестовой трубы, разберем весь порядок работ поэтапно, следуя рекомендациям профессиональных строителей:

Для начала необходимо тщательно почистить место работы от пыли грязи;
Следующий шаг – изготовить специальный складной кожух для утеплителя (делается из оцинкованного железа)

При определении его параметров следует учесть, что между трубой и железом должно остаться не менее 6 см для утеплителя;
Обратите внимание на тот факт, что на асбестовую трубу надевается кожух собранный из нескольких частей, причем каждая из них не должна превышать 1,5 м;
В первую очередь следует закрепить нижнюю часть кожуха и тщательно набить его уплотнителем. Затем, надевается вторая часть и процедура повторяется. Данная конструкция должна проходить по всей длине асбестовой трубы.

Данная конструкция должна проходить по всей длине асбестовой трубы.

Схема теплоизоляции от домашнего мастера

Вот так выглядит асбестовый дымоотвод с кожухом

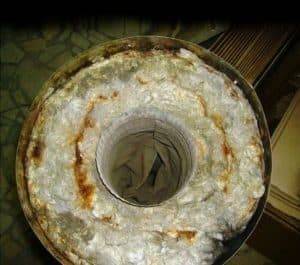

Нередко, многие из владельцев коттеджей обходятся без кожуха. Труба попросту обматывается рулоном минеральной ваты и стягивается скобами. Для того чтобы такой способ утепления стал действительно надежным, следует наматывать несколько слоев.

Стальные дымоходы

Итак, с асбестовыми трубами вроде разобрались, теперь посмотрим чем утеплить металлическую трубу дымохода. Вообще, многие производители строительных материалов выпускают уже готовые дымоходы, выполненные из нержавеющей стали. Конструкция достаточно проста и состоит всего и двух труб различных диаметров.

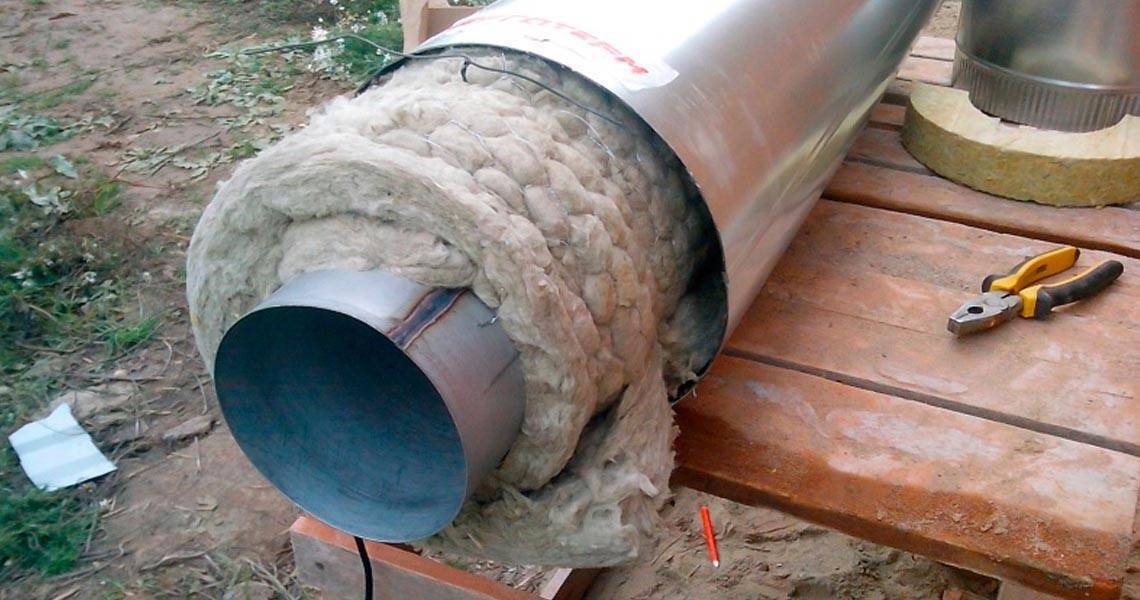

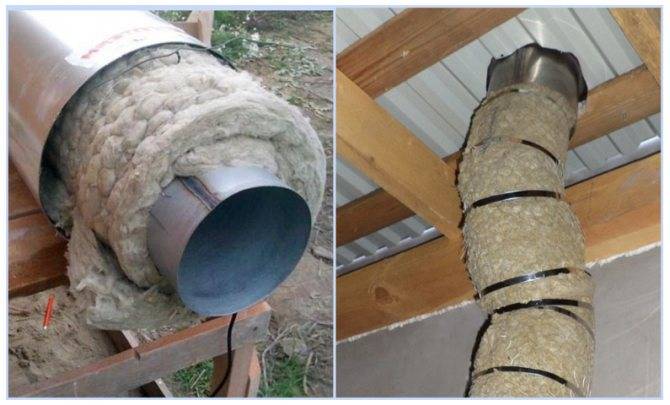

Как утеплить металлический дымоход? Для этого берем трубу меньшего диаметра и вставляем в трубу большего диаметра. Затем, оставшееся пространство между трубами засыпается любым из вышеперечисленных видов утеплителя. Если вас интересуют современные материалы, то можно вам посоветовать базальтовый утеплитель для дымохода, который по своей структуре напоминает минвату, но гораздо более практичный и долговечный.

Теплоизоляция стального дымохода

В принципе, утеплить железную трубу гораздо проще, чем ту же асбестовую, поэтому проблем здесь возникнуть не должно.

Кирпичный дымоход

Дымоотвод из кирпича

Утепление кирпичного дымохода – пожалуй, самый сложный вид из всех представленных в данной статье. Сейчас мы приведем несколько вариантов, из которых каждый сам выберет для себя, чем утеплить кирпичный дымоход:

Метод оштукатуривания. Для этого вам потребуется на дымоход закрепить армированную сетку. Затем приготовить раствор из извести, шлака и небольшой порции цемента. Полученный раствор накидать на всю поверхность дымохода и разровнять (вся работа производится в один слой, который должен быть не меньше 3 см).

Когда раствор подсохнет, можно будет накидать еще несколько слоев, а образовавшиеся трещины тут же замазать. Для придания привлекательного внешнего вида, в дальнейшем трубу можно побелить или же покрасить.

Схема теплоизоляции кирпичного дымоотвода

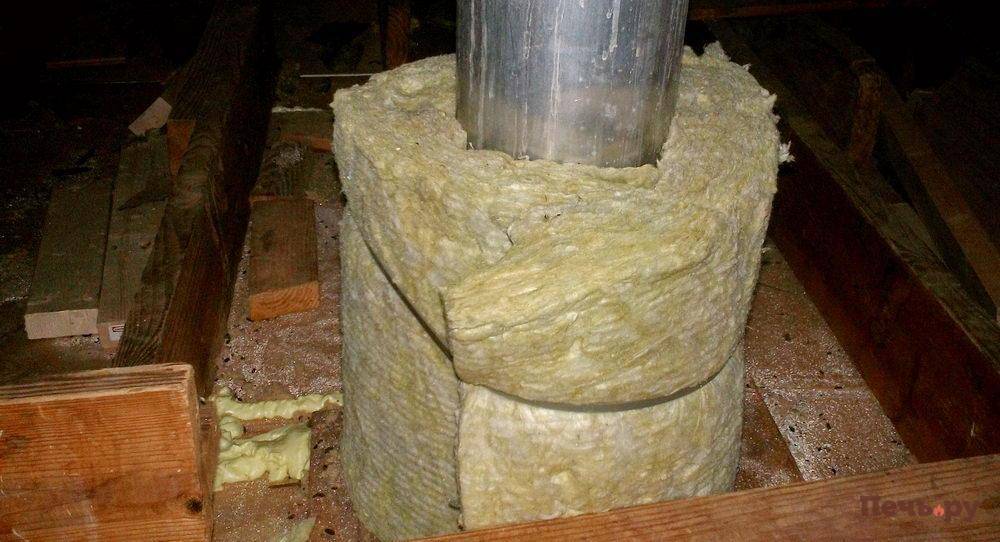

Утепление минватой. Для этого вам потребуется взять рулон базальтовой ваты и разрезать на куски, которые соответствуют размерам площади дымохода. Затем, утеплитель клеится к трубе при помощи скотча. Последний шаг работы – закладываем утеплитель (например, Роклайт) вторым слоем кирпичей или асбестоцементными плитами.

Процесс теплоизоляции дымохода минватой

Успехов!
