Устройство кухонного смесителя: из чего состоят и как работают типовые смесители

Содержание

МАТЕРИАЛЫ

— Латунь.

Материал экологичный, безопасный для здоровья, стойкий к коррозии и обладающий высокой степенью прочности.

— Нержавеющая сталь.

Материал экологичный, стойкий к воздействию различных химических веществ.

Евростандарт нержавеющей стали – маркировка SUS 304

Российский стандарт нержавеющей стали – маркировка 08Х18Н10

— Силумин.

Материал, стойкий к коррозии. Легкий, но хрупкий.

ПОКРЫТИЕ СМЕСИТЕЛЕЙ

Хромоникелевое покрытие достигается методом гальванизации.

— Толщина хрома 1,5 микрон.

— Толщина никеля 15 микрон.

Отклонения от оптимальной толщины хромоникелевого покрытия недопустимо, так как несут за собой негативные последствия.

При эксплуатации смесителя используется вода различных температур. Под воздействием горячей и холодной воды тело приспособления увеличивается и уменьшается в размерах.

Оптимальная толщина хромоникелевого покрытия обеспечивает его эластичность, а это предотвращает появление трещин на покрытии и дальнейшее его отслоение.

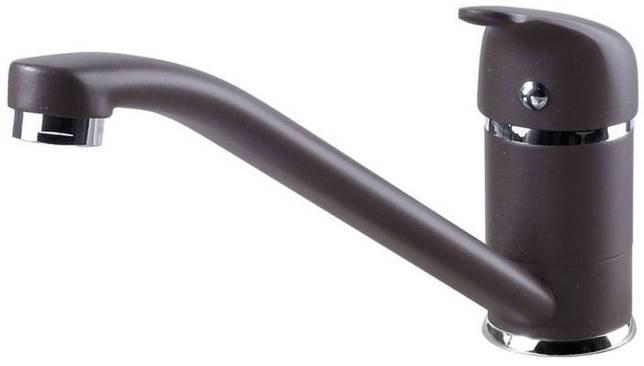

Цветные покрытия наносятся методом напыления краски с последующей горячей сушкой в вакуумной камере.

Как выбрать вводной кран в квартиру

Этому вопросу я обязательно посвящу отдельную статью, здесь кратко

Понимая важность назначения вводных кранов, для правильного выбора должен быть только один критерий — надёжность

Поэтому исключите из выбора вентили из цинко-аллюминиевого сплава (ЦАМ или ZAMAK). Его часто называют силумин, но это не так, хотя силумин ещё хуже ЦАМ.

Отдайте предпочтение латунным штампованным вентилям с шаровым запором (шаровые краны). Не покупайте клапанные вентили. Они дешевле, однако быстрее изнашиваются. Вода от стояка ещё не проходит очистку грязевиками, поэтому клапанный вентиль быстро изнашивается, хотя его можно отремонтировать.

Читать: Монтаж керамического бордюра вокруг ванны

Особенности ремонта смесителей на кухне

На самом деле, вам вряд ли понадобится внутренняя конструкция смесителя, пока ваш смеситель не сломается. Так что надо срочно его разобрать и поискать поломку.

А если заранее подготовиться и изучить алгоритм разборки смесителя до возникновения неисправности, можно сэкономить время и нервы, подготовившись к непредвиденным ситуациям.

Разборка однорычажного смесителя

Чтобы разобрать однорычажный смеситель и добраться до его устройства, необходимо выполнить эту простую инструкцию. Сначала отключаем подачу воды – отключаем воду. Чтобы открутить корпус смесителя, необходимо снять декоративный колпачок (часто он выглядит как красно-синяя круглая вставка).

Устройство кухонного смесителя: из чего состоят и как работают типовые смесителиДекоративная пластиковая вставка скрывает неприглядный винт. Некоторые части смесителя специально сделаны съемными, чтобы обеспечить доступ к основным рабочим частям во время ремонта

За заглушкой вы увидите винт, соединяющий шток и шток. Его нужно открутить отверткой. После этого можно снять ручку регулятора. Следующим шагом будет откручивание стопорного кольца. Для этого нужно использовать разводной или газовый ключ.

Устройство кухонного смесителя: из чего состоят и как работают типовые смесителиЕсли гайка не откручивается, можно аккуратно постучать по гаечному ключу молотком в направлении движения, это должно помочь

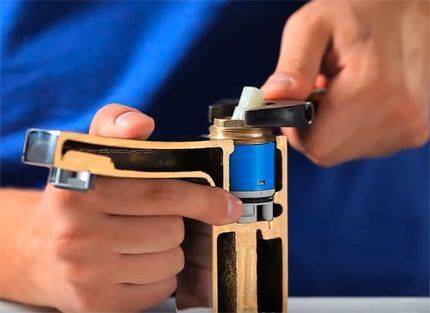

Теперь у вас есть доступ к картриджу, вы можете вынуть его и при необходимости заменить.

После диагностики, ремонта или замены все действия необходимо выполнять в обратном порядке

В сантехнике важно не «тянуть» за резьбовые соединения, но и они не должны «гулять

Галерея изображенийФотографии из Ремонт поворотного миксера в большинстве случаев предполагает замену картриджа. Вам необходимо приобрести именно то, что было установлено в устройстве. Чтобы разобрать шарнирный смеситель, снимите декоративный колпачок винта, открутите сам винт и снимите ручку. Получив доступ к картриджу, снимаем его. Возможно, механизм прочно сидит в корпусе и на ранних этапах потребуется разводной ключ. После установки нового механизма блокировки и регулировки миксер снова собирается. Шаг 1: Приобретите картриджи для дисков для замены ручка смесителя Шаг 3: Извлеките картридж из корпуса Шаг 4: Соберите однорычажный смеситель

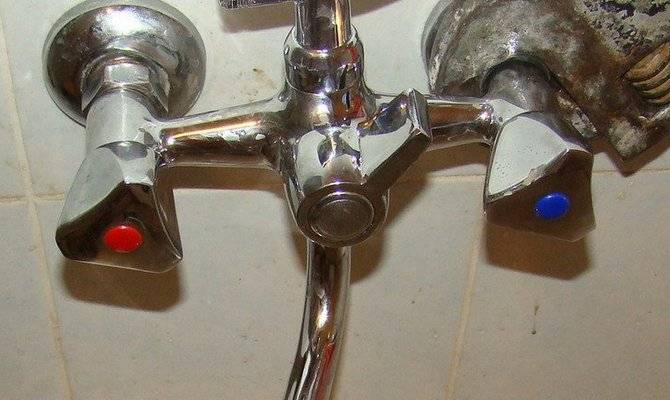

Ремонт смесителя с двумя клапанами

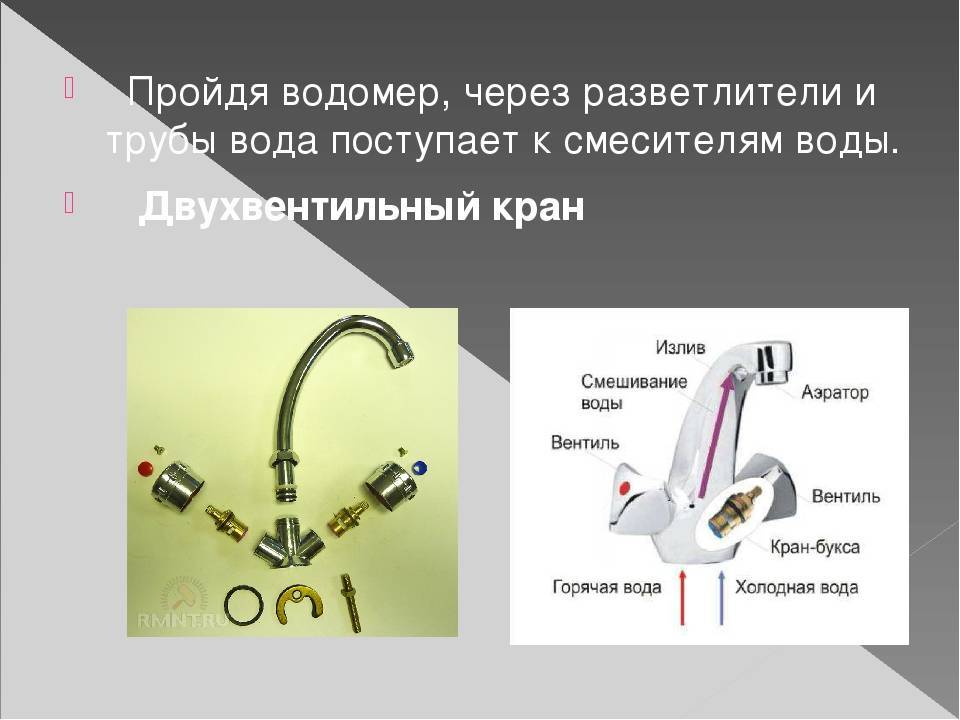

Двухклапанный смеситель разбирается по следующей схеме:

Как и в первом случае, отключаем воду.
Снимите колпачок клапана, закрывающий винт. Открутите его и снимите маховик для ремонта, или и то, и другое.
Под клапаном вы увидите гайку крепления буксы крана. Отвинтите его гаечным ключом.
Получив доступ к крановой кассете, ее можно снять и осмотреть

Особое внимание уделяется уплотнению, если есть повреждение, деформация прокладки, ее необходимо заменить в обязательном порядке.

По окончании осмотра все детали собираются в таком же порядке.

ТЕРМОСТАТИЧЕСКИЙ СМЕСИТЕЛЬ

Более современный и в большей степени сложный вид. Главный принцип работы термостатического смесителя – это поддержание постоянной температуры смешанного потока воды, вне зависимости от перепадов давления в смесителе общего водоснабжения.

Главный узел термостатического смесителя – термостатический картридж, сердцем которого является расширяющий материал, состоящий из нескольких видов воска и других составляющих. При повышении температуры восковое содержимое расширяется и давит на диафрагму. Поддерживающая пружина обеспечивает возврат диафрагмы в обратном направлении при понижении температуры воды. Скорость срабатывания термостата колеблется от 0,3 до 3 секунд.

Смеситель самостоятельно подмешивает холодную либо горячую воду в зависимости от того, в какую сторону произошел перепад давления в системе водоснабжения. В итоге, мы с вами получаем ровную, стабильную, комфортную температуру воды.

В большинстве случаев перепад давления холодной либо горячей воды заключается в том, что все элементы потребления – смесители, унитаз, стиральная и посудомоечная машина, если таковая имеется, запитаны на линии водоснабжения последовательно. Вследствие этого, открытие либо закрытие воды на любом участке потребления влияет на всю систему в целом.

Простой пример: человек принимает душ. Он настраивает воду необходимой температуры и силу напора. В это время на другом участке потребления человек включает кухонный смеситель. И, естественно, происходит перепад давления, который влияет на все настройки первого потребителя.

К несомненным достоинствам данного типа смесителей является огромная экономия воды, так как отсутствует время для настройки температуры и силы воды вручную.

Недостатками данного типа смесителя является невозможность ремонта без привлечения специалиста и достаточно высокая стоимость.

Шаг 5. Оцениваем дополнительные функции

Итак, с основными характеристиками мы разобрались, теперь давайте подумаем о «бонусах». Вот какие дополнительные опции может иметь современный смеситель для кухни:

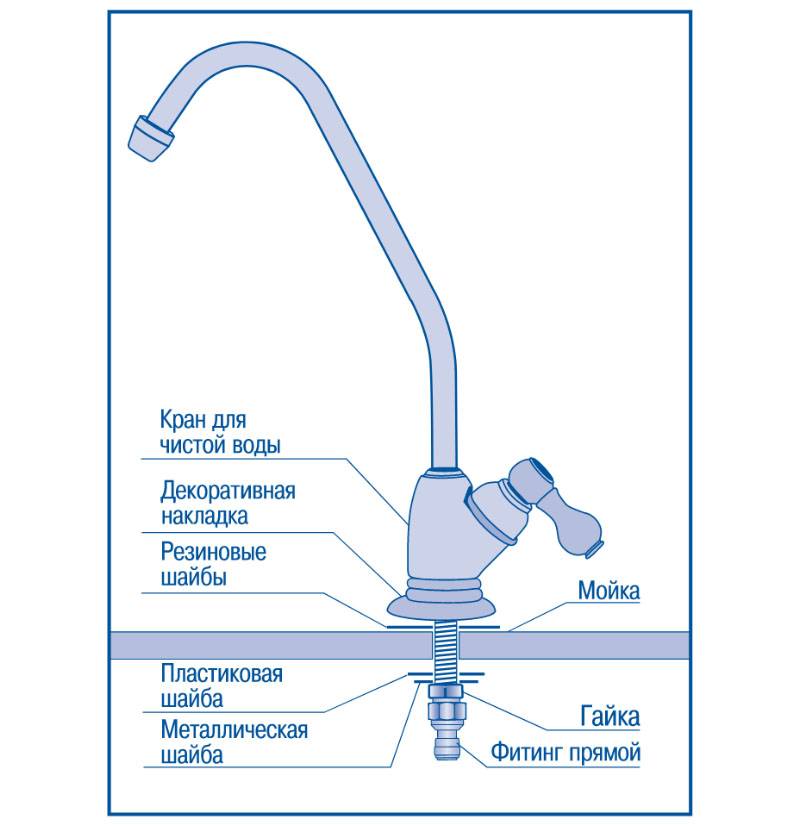

Подача питьевой воды (без дополнительного маленького крана). Сегодня многие кухонные модели оснащены встроенной системой фильтрации, которая позволяет подавать чистую питьевую воду, даже без установки специального оборудования и дополнительного мини-крана. Как правило, к таким смесителям подходят любые системы фильтрации.

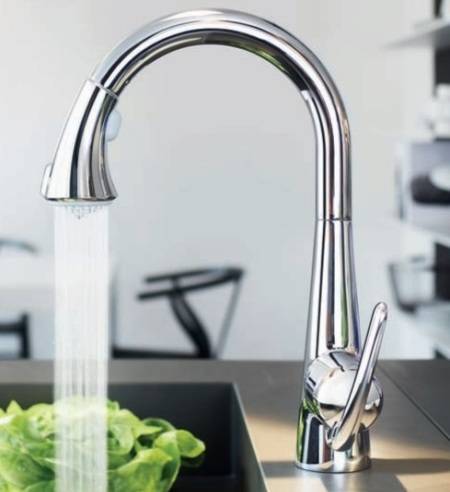

Выдвижной излив. Смеситель, имеющий выдвижной гибкий излив, заканчивающийся душевой лейкой – это действительно полезный вариант на любой кухне. Ведь он позволяет наполнять кастрюли и другие ёмкости, стоящие не в мойке, а где-нибудь в рабочей зоне, что очень удобно. Гибкий выносной шланг облегчает и уход за самой мойкой. Длина шланга, как правило, составляет 70-80 см.

Кстати, полупрофессиональные смесители с пружиной очень похожи на приборы с выдвижным изливом, но разница состоит в том, что излив с пружиной полностью гибкий и легче переключается на «душевую лейку». К тому же, «полупрофы» имеют специальный поворотный держатель для лейки.

Несколько советов от нас:

  • Самый главный показатель качества – материал, используемый для изготовления крана. Традиционно самая лучшая сантехника изготавливается из латуни, отлитой методом центробежного литья. Такой способ производства обеспечивает однородность состава и прочность.
  • Отличить качественный продукт можно по весу. Немецкие смесители hansgrohe (хансгрое), Grohe (Грое), болгарские Vidima (Видима) и сантехника итальянского производства в несколько раз тяжелее, чем изделия многочисленных китайских компаний.
  • О подлинности будут свидетельствовать инструкция, отпечатанная на белой бумаге, цветная упаковка и гарантийный талон. Продавцы обязаны выписать гарантию, срок которой составляет 2-5 лет, в зависимости от политики производителя.
  • Помните, что ставить во главу угла дешевизну не стоит. Практика показывает, что покупка дешёвого смесителя почти всегда обходится дороже, чем приобретение качественного.
Популярные статьи  Отделка гаража внутри своими руками: материалы и видео-инструкции

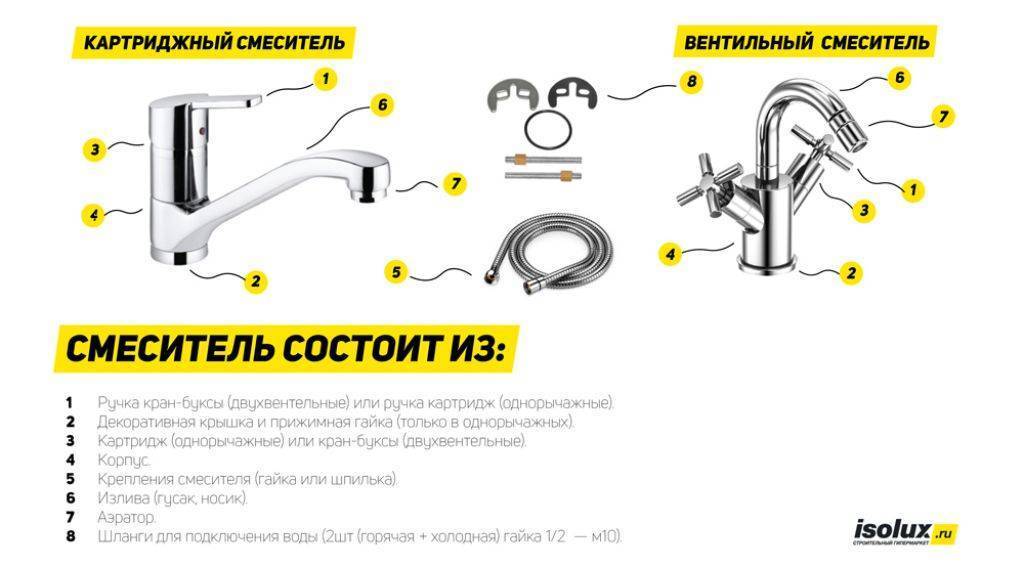

Как выбрать смеситель — учитываем конструкционные особенности разных моделей

Устройство кухонного смесителя: из чего состоят и как работают типовые смесители

Смесители имеют разные конструкции и по виду конструкций делятся на три типа:

  • вентильные
  • с переключателем рычагом
  • сенсорные (с бесконтактным переключением).

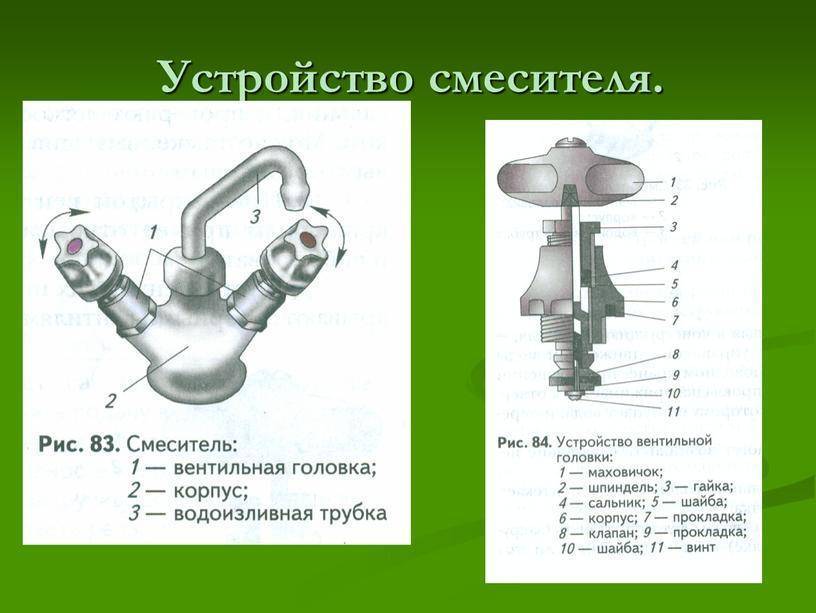

вентильные смесители

Смесители с вентилями — наиболее распространенный вид кранов для кухни относящийся к «классике». Данный вид предполагает регулировку и балансировку температурного режима льющейся воды при помощи вентилей холодной и горячей воды. Вентильный смесители разделяют на два типа: устройства с клапаном из керамики, который позволяет перекрыть воду при одном повороте вентиля и устройства с наличием прокладки из резины, прекращающие подачу воды в несколько поворотов вентиля.

Устройство кухонного смесителя: из чего состоят и как работают типовые смесители

Практичность и удобство вентиля с одним поворотом заключается в том, что один оборот позволяет пользоваться максимальным напором воды. Помимо вентиля с одним оборотом, в продаже представлены подвиды керамических кранов открывающихся на пол оборота и на четверть.

Изделия с керамическим клапаном наделены следующими достоинствами:

  • керамика не подвластна воздействию воды высокой температуры (этот момент особенно важен при пользовании электрического бойлера)
  • высокий процент износостойкости.

Но также как и во всем, здесь тоже есть свои недостатки — керамика легко повреждается при воздействии металлических ржавых частиц имеющихся в водопроводе.

Устройство кухонного смесителя: из чего состоят и как работают типовые смесители

Краны с прокладкой из резины не боятся ржавчины, но слабой стороной у них является быстрое изнашивание. Также довольно сложно происходит регулировка температуры воды при наличии электрического бойлера. В таких случаях, резина под воздействием высокой температуры нагревается, расширяется и тем самым перекрывает нормальный доступ воды в сопло.

Все виды смесителей с вентилями имеют общие плюсы: доступная любому покупателю цена и возможность, при возникшей необходимости, провести ремонт с подбором необходимых деталей в специализированном магазине.

однорычажные модели

В кухонных смесителях с одним рычагом предусмотрено открывание и регулировка подачи воды только с помощью рычага-ручки. Он, в свою очередь, открывает картридж с механизмом-шаром. Неоспоримым плюсом данного вида крана является удобный процесс эксплуатации, гарантия отсутствия протечки воды, которую обеспечивает плотно закрывающийся картридж.

Устройство кухонного смесителя: из чего состоят и как работают типовые смесители

Пользование краном с одним рычагом не требует определенных навыков и умений, данная конструкция проста и удобна. У данного вида смесителей есть различия в комплектации: у европейских фирм-изготовителей в комплект входит картридж из керамики, а у китайских — из пластмассы.

Устройство кухонного смесителя: из чего состоят и как работают типовые смесители

Картридж сделанный из керамики гарантирует длительный эксплуатационный период смесителю. Аналог китайского производства, с картриджем из пластмассы, более бюджетный вариант. Выбор: какой из вариантов наиболее приемлем — остается за покупателем. По мимо этого, все краны с одной ручкой-рычагом, имеют один недостаток: поломка из-за нахождения примесей в воде из водопровода. А также цена у них немного выше по сравнению с вентильными кранами.

сенсорные краны

Устройство кухонного смесителя: из чего состоят и как работают типовые смесители

Сенсорные кухонные краны включаются и регулируются без прикосновения. Вмонтированный датчик с инфракрасным излучением позволяет электронике расположенной в смесителе выполнять разные функции всего лишь от поднесения к нему руки. На панели управления, которую имеет данный вид сантехники, можно выставить временной промежуток до срабатывания датчика, температуру подаваемой воды, период выключения и тому подобное.

Устройство кухонного смесителя: из чего состоят и как работают типовые смесители

Главным достоинством такой конструкции считается практичность, экономичность и удобство в использовании. Основным недостатком такого смесителя можно назвать только его достаточно высокую стоимость.

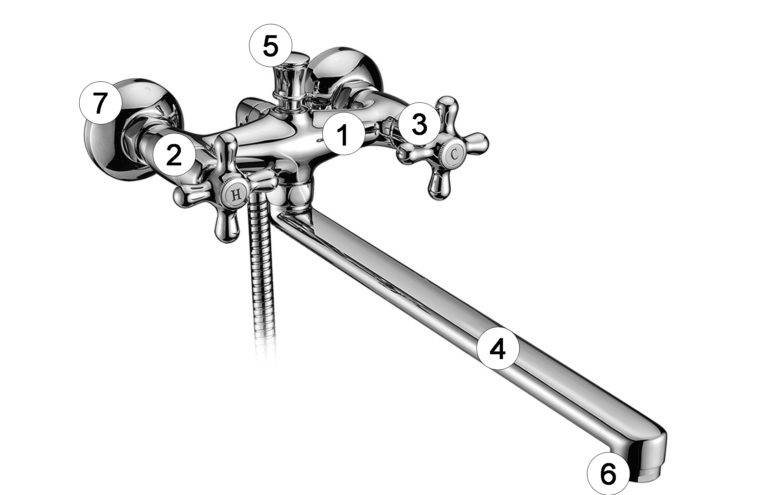

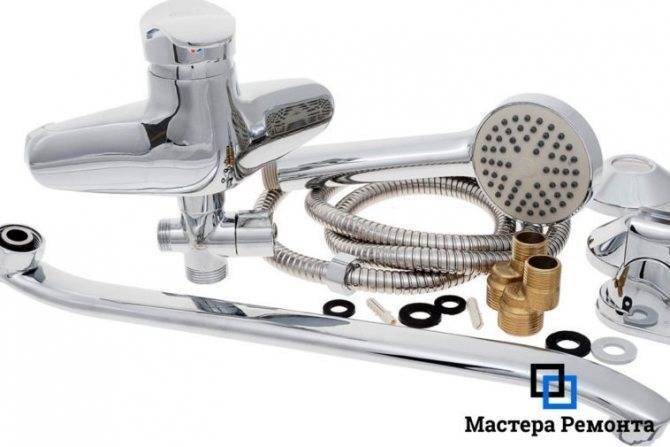

Различные виды и конструкции смесителей для ванны с душем

Если в ванной комнате нет смесителя, то ее функциональность будет неполной. Главное качество прибора для ванной – удобство каждодневного использования.

Если затрагивать конструктивный аспект, то лучше устанавливать однорычажные смесители, хотя двухрычажная классика все еще пользуется спросом. Заслуживают рассмотрения и относительно новые термостатические приборы, чья конструкция является более современной.

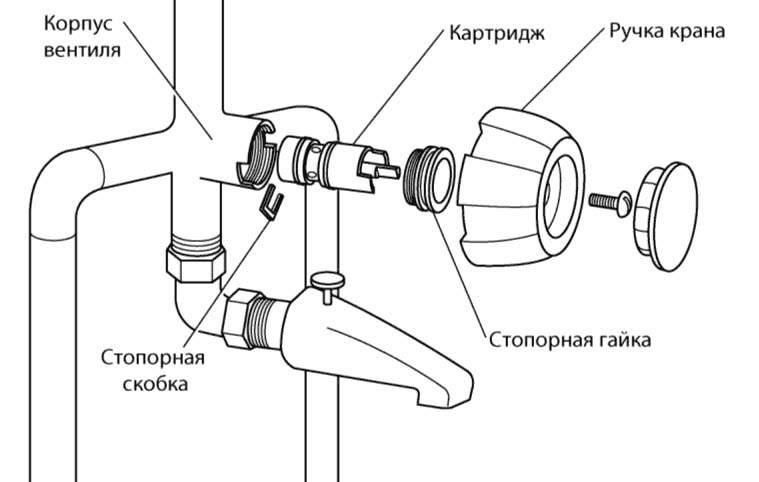

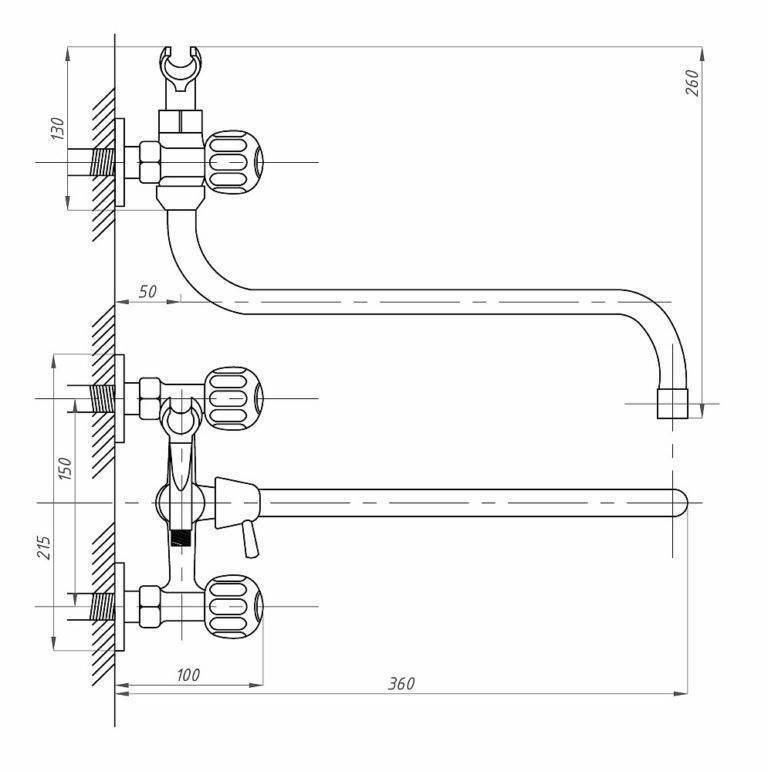

Также смесители для ванны могут отличаться по типу установки и монтируются на:

  • борт ванны;
  • стену.

Работа каждого типа смесителя зависит от его конструкции.

Устройство кухонного смесителя: из чего состоят и как работают типовые смесители

Устанавливая прибор, стоит учесть, что ванну будут использовать и для приема душа. Современные смесители в основной своей массе конструктивно пригодны как для наполнения ванны, так и для душа. Иногда устанавливают сразу два прибора: один на раковину (без душа), другой – на ванну (с душем). Но более распространенный вариант заключается в установке одного устройства и на раковину, и на ванну. Конструкция такого прибора предполагает наличие длинного излива («гусака»). Смесители для душа и ванной классифицируются несколько иначе, чем для кухни.

Двухвентильные

(«елочки»). Такой тип является классическим и для интерьера ванной комнаты в стиле ретро, кантри и классика будет вполне актуальным.

Однорычажные.

Степень востребованности смесителей подобной конструкции для ванной комнаты не меньше, чем для кухонь. К тому же приборы такого типа имеют отличное соотношение цены и удобства использования, так как все действия можно совершать одной рукой. Поворачивая кран вверх-вниз можно регулировать напор, а движение влево-вправо позволяет задать нужную температуру воды. Быстрое перекрытие потока и отличная надежность конструкции являются дополнительными плюсами.

Термостатические.

Смесители данного типа имеют ряд существенных преимуществ:

  • не требуется постоянное вращение ручек, чтобы регулировать подачу горячей или холодной воды;
  • температурный режим задается однажды и не меняется от степени нагретости и напора потока в подводящей трубе;
  • система безопасности не допустит ожога слишком горячей водой.

Особенности конструкции каждого смесителя помогут понять их принцип работы. Рассмотрим эти свойства.

Сенсорные.

Управляющей деталью в данной конструкции смесителя является фотоэлемент, который подает команду на поступление и перекрытие воды. Если подобный прибор вышел из строя, то самостоятельно его отремонтировать очень трудно, в таком случае лучше будет обратиться за помощью к специалистам.

Вентильные.

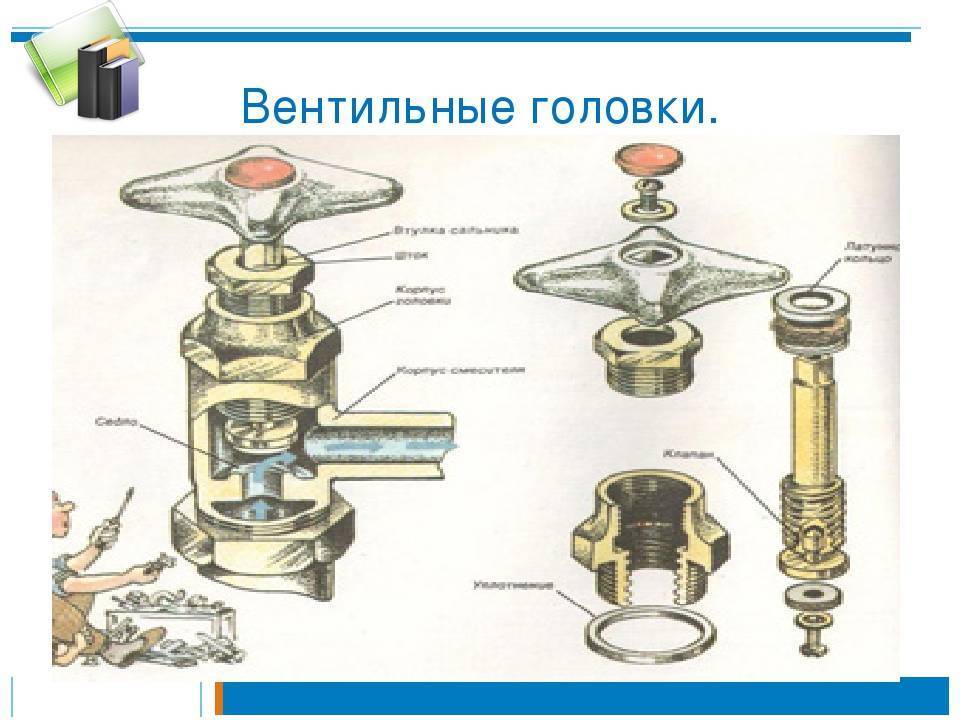

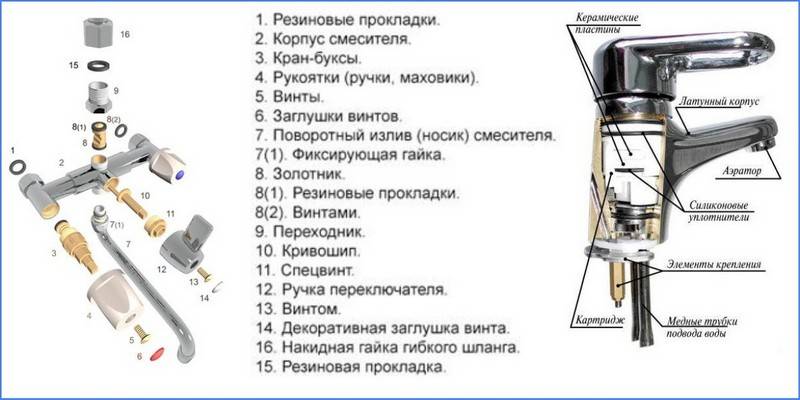

Конструкция таких смесителей проста и состоит из излива, вентилей, кран-буксы. При этом старые модели имеют кран-буксы с прокладками, а более новые – с керамическими пластинами. Совет: детали из керамики гораздо надежнее старых элементов с резиновыми прокладками. К тому же, в такой кран-буксе вентиль не может повернуться более чем на 180 градусов, что значительно упрощает эксплуатацию.

Рычажные.

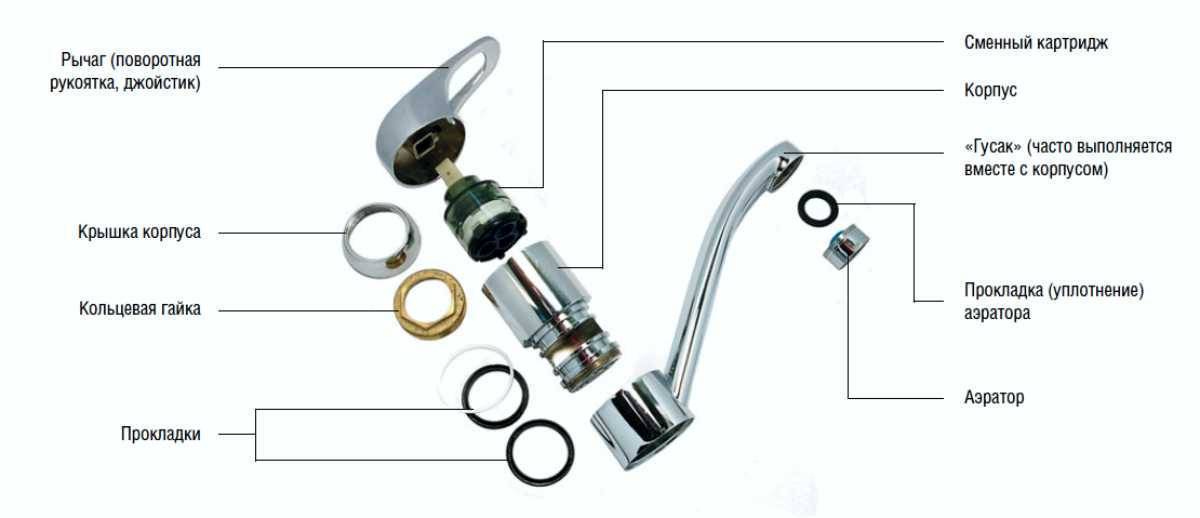

В последнее время смесители такой конструкции набирают все большую популярность. Рычажная модель состоит из:

  • корпуса;
  • излива;
  • картриджа (керамического или шарового), который смешивает воду. При этом керамический картридж является неразборным и при поломке устанавливается новый узел целиком;
  • регулировочная рукоять, закрепленная на рычаге картриджа. С ее помощью меняется напор и температура воды;
  • фиксирующая гайка;
  • крышка корпуса, которая выполняет эстетическую функцию, а также прикрывает картридж.

Читайте материал по теме: Как подобрать комплектующие для труб

Однорычажные модели – современные решения

Устройство кухонного смесителя: из чего состоят и как работают типовые смесители

Однорычажные смесители для настройки напора и температуры воды имеют удобную рукоятку. Обычно она располагается вверху вдоль излива, но в ряде моделей используется вертикальная ручка, находящаяся сбоку от корпуса. В отличие от двухвентильных моделей, такие устройства прекрасно вписываются в современные интерьеры, реализованные в стиле хай-тек, минимализм, модерн или футуризм.

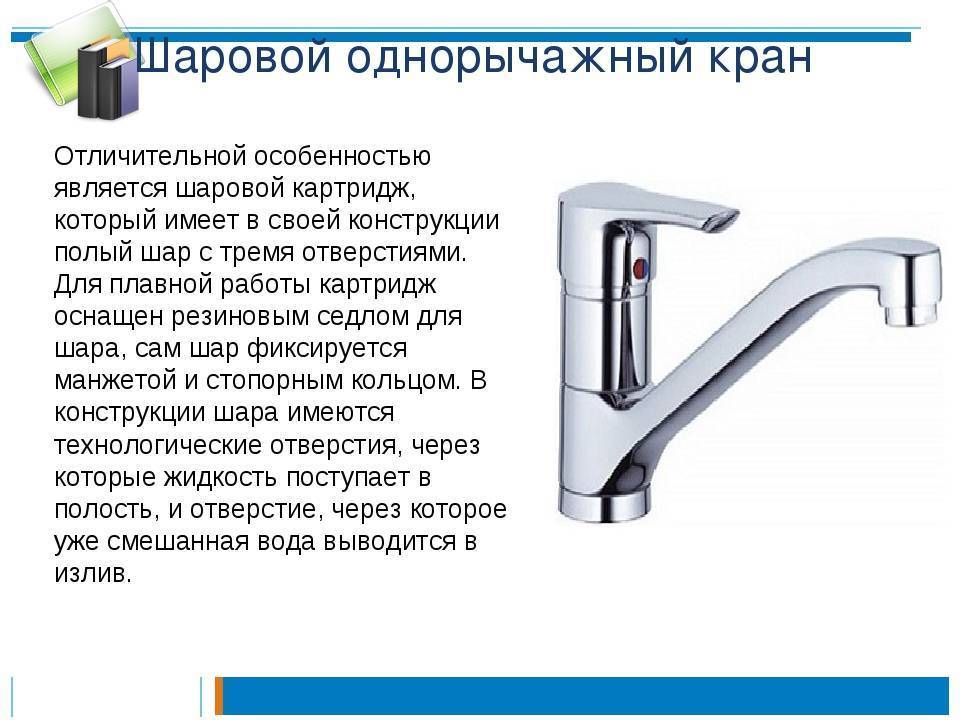

По типу запирающего механизма однорычажные модели бывают шаровыми и картриджевыми. Шаровые устройства оснащены стальным шаром с 3-мя соединенными друг с другом отверстиями – для холодной, горячей воды и смешанного потока. При повороте ручки шар смещается, площади отверстий меняются, увеличивается объем подачи холодной или горячей воды, и настраивается необходимая температура потока. Поднятием и опусканием рычага регулируется сила напора.

Популярные статьи  Как выбрать душевую кабину: правила выбора и рейтинг лучших моделей

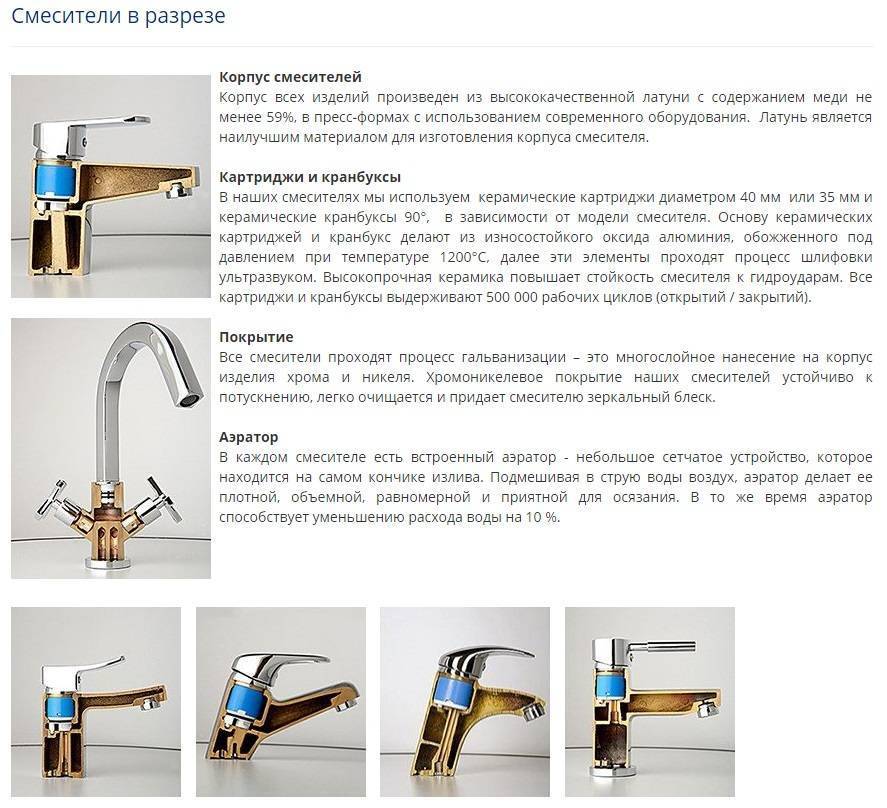

Однорычажные смесители с керамическим картриджем состоят из пары плотно прилегающих пластин из металлокерамики, зачастую – из оксида алюминия. Металлокерамика проходит шлифовку ультразвуком, и пластины идеально подгоняются друг к другу, что обеспечивает превосходную защиту от протекания. В керамических пластинах также предусмотрены отверстия для подачи холодной и горячей воды, и при повороте рычага их сечение меняется.

Преимущества и недостатки однорычажных смесителей с разными видами запирающего механизма приведены в следующей таблице.

Тип однорычажного смесителя

Преимущества

Недостатки

Шаровы

  • Легкость настройки температуры и напора воды – одной рукой, что очень удобно в процессе приготовления пищи;
  • компактность
  • гармоничное сочетание с современными интерьерами;
  • экономный расход воды.
  • Наличие прокладок, подверженных трению и износу;
  • требовательность к качеству воды – для защиты смесителя от преждевременного износа необходимо установить фильтр грубой очистки;
  • сложность осуществления ремонта.

С керамическим картриджем

Кроме достоинств шаровых моделей:

  • отсутствие истираемых прокладок;
  • превосходная надежность;
  • максимальная защита от протечек;
  • большой срок службы.

Характеристики однорычажных смесителей

Главная отличительная характеристика данных моделей — рычаг, выполняющий функции двух вентилей. Он не только регулирует температуру, но и интенсивность напора струи.

В первом случае потребуется передвинуть рычаг вправо или налево. Во втором — вверх или вниз. Чтобы пользоваться было удобно, производители совместили эти процессы.

Конструкция устройств достаточно проста:

  1. Корпус. Он может быть выполнен из тонкого металла или полимерных материалов.
  2. Излив. В зависимости от назначения сантехники, он может быть высоким, средним или низким.
  3. Переключатель. С его помощью регулируется температура и напор воды.
  4. Картридж. Является аналогом кран-буксы, устанавливаемой на вентильные модели.

Однорычажные модели пользуются стабильным спросом среди потребителей. Объясняется это рядом достоинств изделия:

  • привлекательный внешний вид;
  • простота в установке и обслуживании;
  • функциональность и простота в использовании.

Не стоит забывать о недостатках:

  1. Требовательны к качеству воды. Они чувствительны к известковому налёту, частичкам ржавчины, разнообразным примесям. Со временем они могут засориться и выйти из строя.
  2. Неремонтопригодны. В домашних условиях выполнить ремонтные работы практически невозможно. Допускается лишь замена некоторых элементов.

Виды кухонных кранов

Краны, как и смесители, подразделяются на две большие группы – вентильные и рычажные. Внутри каждой группы – по две подгруппы.

Вентильный кран на кухне

Вентильные подразделяются на краны с червячной буксой и с керамической.

Рычажные – на шаровой кухонный кран и кухонный кран с керамическими вкладышами.

Подробнее про устройство кухонного крана любого из этих типов можно узнать в материалах про соответствующие типы смесителей. При этом надо учитывать, что кран кухонный шаровый промышленностью уже не выпускается, но так по инерции часто называют все виды рычажных кранов.

Устройство кухонного крана идентично устройству крана для ванны или раковины, но есть несколько специфичных конструкций, которые применяются только для кухонных моек. Одна из таких — кухонный кран с выдвижным душем.

Нюанс такого устройства состоит в том, что внутри его излива («дудочки» крана) находится миниатюрный душ на гибком шланге длиной 70-80 см. Его можно вытянуть из «дудочки» и, скажем, омыть им с разных сторон большое блюдо или чугунную утятницу, которую неудобно ворочать в мойке.

Обратно на место душ втягивается под весом грузика, который соединен проводом душевой головкой, а сам провод проходит через «дудочку» излива. Впрочем, есть конструкции крана кухонного с душем, который удерживается на винтовой пружинке, обернутой вокруг излива; есть и другие варианты дизайна.

Устройство кухонного смесителя: из чего состоят и как работают типовые смесители

Другая специфичная кухонная конструкция — это кухонный кран с двумя изливами. В корпусе такого крана спрятаны две трубки: одна – для подачи технической воды для мытья посуды и другая – питьевой воды. Переключение потоков происходит при помощи всё той же ручки-рычага как и в обычном «шаровом» кухонным кране.

Обе трубки двухизливного кухонного крана спрятаны в пустотелой консоли, нависающей над раковиной мойки; наружу выступают только их кончики. Визуально кухонный кран с двумя изливами трудно отличить от обычного с массивной «дудкой».

Стандартный материал, который идёт на кухонные краны – латунь с хромовым покрытием. Иногда появляется реклама кранов для кухни из более престижных материалов – вплоть до золота и платины.

Как правило, это те же самые латунные краны, «покрашенные» специальными покрытиями под золото, платину, и т.д.

Устройство кухонного смесителя: из чего состоят и как работают типовые смесители

3 Устранение поломок смесителя в ванной с душем

Необходимые инструменты:

  • разводной ключ;
  • плоскогубцы;
  • молоток;
  • нож;
  • отвертка;
  • шестигранный ключ;
  • дрель.

Устройство кухонного смесителя: из чего состоят и как работают типовые смесителиСтарый протекающий смеситель

Однорычажные смесители, как правило, имеют следующие распространенные, наиболее часто встречаемые виды поломок, ликвидировать которые можно легко своими руками:

  1. Протечка смесителя. Фактором поломки может послужить мелкий сор, который поступает в кран вместе с водой и забивается между шариками или дисками в картридже. Потребуется снять декоративную пробку, затем отвинтить винт, который держит ручку. Под ручкой расположены гайки — верхняя и нижняя — последняя удерживает картридж. Его потребуется вынуть и заменить на новый. Далее сборка производится в обратной очередности.
  2. Слабый напор. Данный недостаток обусловлен загрязнением аэратора. Чтобы устранить его, достаточно отвинтить аэратор и вычистить сеточку, встряхнув или продув от мелкого налета, ржавчины и прочих мелких частичек.
  3. Синхронное попадание воды в изгиб и в душ. Данная порча, как правило, обусловлена изнашиванием резиновых прокладок золотника, которые находятся в переключателе. Этих прокладок 2, и сменить их нужно будет одновременно. Для этого потребуется отсоединить шланг, демонтировать излив, затем отвинтить переходник и снять декоративную пробку отвинтив винт. Затем достать картридж, извлечь сам золотник из корпуса смесителя и заменить сами резиновые кольца золотника на новые. Новые кольца всегда входят в набор как запасные, поэтому изначально их следует сохранить и не терять, иначе найти и купить аналогичные новые будет очень трудно.
  4. Неисправности с кнопочным переключателем. Это означает, что в нем сломалась пружина и поэтому кнопка переключения западает. Купить ее в магазине и произвести замену абсолютно несложно. Устранить течь из-под кнопки переключателя можно, открутив ее с помощью гаечного ключа, и выкручивания самого переключателя. Затем потребуется потянуть вверх вытяжной шток и заменить изношенные резиновые прокладки. Смазать всю систему маслом и скомпоновать все в обратной очередности.

Ликвидирование поломок двухвентильного смесителя:

  1. Течь воды из смесителя. Ремонт производится по аналогичной схеме, описанной выше, только замену производят не картриджа, а кран-букса и резиновой прокладки.
  2. Поломка переключателя душа. Здесь схема ремонта тоже несложная. Потребуется разобрать смеситель, найти сломанную деталь и поменять ее.
  3. Капает вода из крана. Факторами могут быть: изнашивание резиновых прокладок или поломка конической пробки. И в том и в другом случае нужно просто произвести их замену на новые.

Не забывайте делать профилактику от мелких разрушений, то есть периодически смазывать детали внутри смесителя, открывать и прикрывать его без особого усилия до упора, а также установить водный фильтр для защиты от различного мусора.

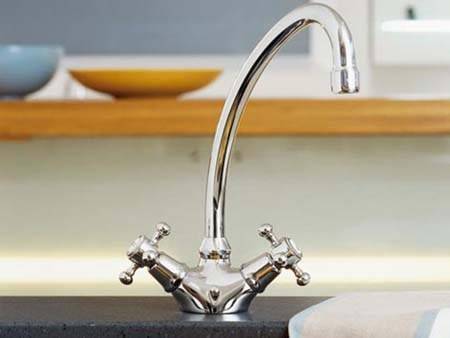

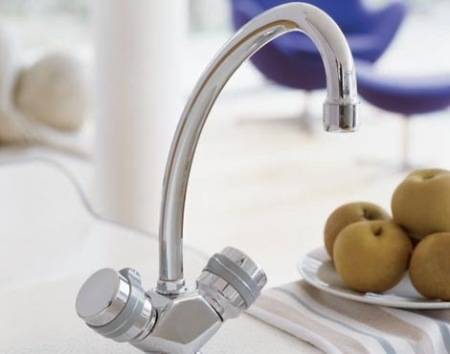

Двухвентильный кухонный смеситель

Несмотря на то, что активное применение в быту стали находить однорычажные кухонные устройства, смесители вентильного типа остаются самыми распространенными сегодня. У таких кранов один вентиль используется для управления подачей горячей воды, другой – холодной. Вентили могут располагаться горизонтально и под определенным углом друг к другу.

Двухвентильный смеситель – самый распространенный тип для кухни

Разновидности двухвентильных смесителей

Двухвентильные смесители выпускаются двух типов. Отличаются они друг от друга различными запорными элементами. Это могут быть кран-буксы с эластичными прокладками или керамическими пластинами.

Популярные статьи  Печь из кирпича для дома: ориентиры выбора оптимального типа и примеры порядовок для самостоятельных мастеров

В смесителях первого типа возвратно-поступательная кран-букса перекрывает или, напротив, открывает отверстие, через которое вода поступает из трубы. В смесителях другого типа подача или блокирование воды возможно за счет совмещения отверстий пары керамических пластин.

К преимуществам смесителей с первым типом запирающего механизма можно отнести:

  1. Более низкую стоимость;
  2. Простоту в управлении;
  3. Легкость получения воды нужной температуры путем регулировки вентилей;
  4. Универсальность – со временем эластичную кран-буксу можно поменять на керамическую при условии, что они выпускались на предприятии одного производителя.

Двухвентильные смесители с эластичными прокладками

Недостатки смесителей вентильного типа с эластичной прокладкой – необходимость в совершении нескольких оборотов вентиля до тех пор, пока отверстия подачи воды будут полностью открыты, быстрый износ резиновой прокладки.

Смесители с керамическим вентилем имеют следующие положительные качества:

  1. Повышенная износоустойчивость и как следствие более продолжительный срок службы;
  2. Простота регулировки температуры воды за счет того, что угол поворота вентилей – 90 и 180 градусов;
  3. Простота управления смесителем.

Устройство кухонного смесителя двухвентильного с керамическими прокладками

Схема смесителя с керамическими пластинами

Конструктивно смеситель с двумя вентилями состоит из корпуса, кран-буксы из керамики или металла, вентилей, излива с аэратором. Кран-букса керамическая состоит из:

Корпуса

Корпус производится из сплавов некоторых видов цветных металлов. Он имеет в своей конструкции резиновую прокладку. Она нужна для того, чтобы кран-букса вплотную прилегала к корпусу смесителя и не просачивалась вода. Нижняя часть корпуса кран-буксы имеет отверстия, сквозь которые вода поступает в камеру и смешивается там. Чтобы вывинтить кран-буксу, выполненную из керамики, необходимо воспользоваться разводным, газовым или гаечным ключом.

Фиксатора штока

Фиксатор – небольшая деталь, которая нужна для плотного соединения корпуса кран-буксы и штока. Она защелкивается в момент вставки штока в корпус. Чтобы разъединить их достаточно воспользоваться обычной отверткой.

Штока

К штоку присоединяются вентили смесителя, после чего крепятся специальными винтами. На корпусе штока есть паз, который служит для защелкивания в него фиксатора, внизу – выемка под поворотник.

Устройство крепления вентиля к штоку

Поворотника

Необходим для передачи вращательного момента от вентиля смесителя к керамической пластине, в которую он, собственно, упирается. Поворотник может быть как пластмассовым, так и металлическим, лучше, если он будет сделан из металла, поскольку пластиковый быстро ломается, если чрезмерно сильно закручивать вентили;

Верхней и нижней пластины

Верхняя пластина подвижна, она служит для контроля поступления воды в сливной носик. Имеет отверстия для пролива воды и фиксации поворотника, может поворачиваться на разный угол, поэтому пользоваться краном легко и удобно. Верхняя пластина достаточно плотно прилегает к нижней, которая в свою очередь является неподвижной. Она имеет отверстия аналогичные тем, что имеются у верхней. Когда эти отверстия при кручении вентилей крана совпадают, вода начинает поступать в сливное отверстие.

Резиновой прокладки

Она необходима для того, чтобы кран-букса вплотную примыкала к корпусу смесителя и вода просачивалась только через отверстие в ней. Повредить прокладку можно путем чрезмерного затягивания вентилей крана.

Смеситель для кухни

Каждый знает, что краном на кухне пользуются чаще всего. Его используют до начала, в процессе и после приготовления пищи, а также в промежутках между едой и после каждой трапезы. Надежный смеситель способен справиться с такими нагрузками. При выборе важен и внешний вид изделия, но это касается не только эстетических качеств.

Одной из главных составляющих удобного использования кухонного смесителя считается форма и размер его излива. Определяющим фактором является место, куда направляется струя воды, не создавая лишнего разбрызгивания. Оптимальный вариант – это центр мойки.

Далее — высота и изгиб носика

Важно, чтобы препятствий при мытье даже крупногабаритной посуды и наборе воды в самую глубокую кастрюлю создавалось как можно меньше. В этом и заключается основное удобство использования смесителя на кухне. Какие только формы изливов не изготавливают производители – Г-, С-, S-, R-образные и т.д

В их конструкции могут присутствовать выдвижные водосберегающие аэраторы с гибким шлангом, а также верхние или боковые регулирующие рычаги

Какие только формы изливов не изготавливают производители – Г-, С-, S-, R-образные и т.д. В их конструкции могут присутствовать выдвижные водосберегающие аэраторы с гибким шлангом, а также верхние или боковые регулирующие рычаги.

Излив имеет значение – форма и размер

Подбирая смеситель для кухни, необходимо ориентироваться на габаритные размеры и глубину мойки. Он должен быть достаточно высоким, чтобы не возникало трудностей с набором воды в большие кастрюли и прочие емкости, а также с их мытьем. Чрезмерно высокий излив (гусак) приведет к тому, что водой будет забрызгиваться вся столешница вокруг мойки.

По высоте излива выделяют изделия:

  • низкие – 155-190 мм;
  • средние – 200-235 мм;
  • высокие – 240-280 мм.

От формы и конструкции излива зависят потребительские качества смесителя. Визуально они сильно отличаются и могут быть:

  • C-образными;
  • J-образными;
  • S-образными;
  • R-образными;
  • Г-образными.

Выводы и полезное видео по теме

Разборка крана с двумя вентилями с подробным рассмотрением устройства:

На видео показано устройство и принцип работы картриджа, а также процесс сборки смесителя:

Понимать устройство смесителя очень важно не только при выборе подходящей модели для вашей кухни. Сантехническое оборудование используется регулярно и имеет свойство выходить из строя. Зная конструкцию крана изнутри, вы сможете обнаружить неисправность и самостоятельно починить смеситель

Зная конструкцию крана изнутри, вы сможете обнаружить неисправность и самостоятельно починить смеситель.

Хотите поделиться только вам известными секретами выбора смесителя для установки на кухонную мойку? Возникли вопросы, обнаружили спорные моменты? Пишите, пожалуйста, в расположенном ниже блоке.

Выводы и полезные видео по теме

Разборка крана с двумя задвижками с детальным осмотром устройства:

На видео показано устройство и принцип работы картриджа, а также процесс сборки смесителя:

Понимание конструкции смесителя важно не только при выборе правильной модели для кухни. Гидравлическое оборудование используется регулярно и имеет свойство выходить из строя

Зная конструкцию смесителя изнутри, можно обнаружить неисправность и отремонтировать смеситель самостоятельно.

Хотите поделиться секретами выбора смесителя для установки на кухонную мойку? У вас есть вопросы, вы нашли спорные моменты? Напишите свои комментарии в блоке ниже.

Источник – https://sovet-ingenera.com/santeh/kran/ustrojstvo-kuxonnogo-smesitelya.html

Выводы и полезное видео по теме

Разборка крана с двумя вентилями с подробным рассмотрением устройства:

На видео показано устройство и принцип работы картриджа, а также процесс сборки смесителя:

Понимать устройство смесителя очень важно не только при выборе подходящей модели для вашей кухни. Сантехническое оборудование используется регулярно и имеет свойство выходить из строя

Зная конструкцию крана изнутри, вы сможете обнаружить неисправность и самостоятельно починить смеситель.

Хотите поделиться только вам известными секретами выбора смесителя для установки на кухонную мойку? Возникли вопросы, обнаружили спорные моменты? Пишите, пожалуйста, в расположенном ниже блоке.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
