Устройство кровли из профлиста по деревянной обрешетке: технология и пошаговая инструкция

Содержание

Особенности монтажа на крыше

Чтобы разобраться с вопросом, как правильно сделать обрешетку крыши под профнастил, нужно изучить характеристики кровельного материала.

Универсальный и несущий профнастил имеет высоту волны более 3,5 см, для его изготовления используют оцинкованную сталь с толщиной листа 0,6-0,7 мм. Настилать такой материал можно на обрешетку с шагом между элементами до 1,5 метров. Несущие способности такой крыши составляют до 600 кг, что во многом упрощает ее обслуживание.

Профнастил стеновых марок имеет высоту волны не более 2,1 см, что делает материал менее прочным. Следовательно, его укладка должна выполняться на сплошную обрешетку. Это предотвратит деформацию кровельного материала под воздействием снежного покрова.

Общие требования к качеству покрытия крыши профлистами

Качество работ нужно контролировать постоянно и на каждой технологической операции. После окончания установки профлистов следует тщательно осмотреть крышу, на ней не должно быть отрезков листов, метизов, металлической стружки, инструментов и прочих посторонних предметов.

Места примыкания покрытия к вертикальным элементам строения должны быть выполнены только из металлических оцинкованных окрашенных пластин, гибкие материалы гидроизоляции применяются как дополнительные слои герметизации. Листы должны фиксироваться к обрешетке только специальными саморезами для кровли с деревянной обрешеткой.

Примыкания, вертикальные стыки, фальцы должны быть герметичными. Крыша ровная без вмятин. Профили листов должны точно совпадать, соединения и перекрытия листов не должны быть заметны с земли.

Устройство кровли из профлиста по деревянной обрешетке: технология и пошаговая инструкция

Качественно смонтированный профнастил не имеет вмятин

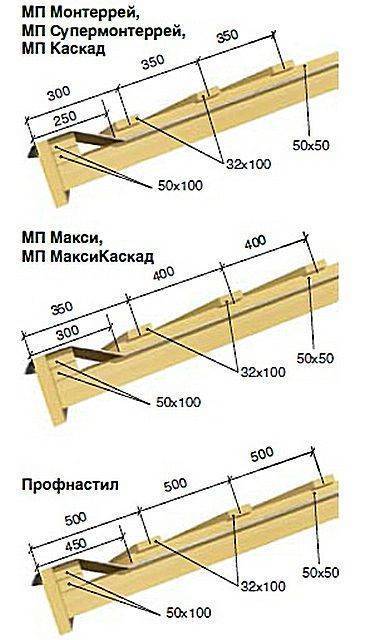

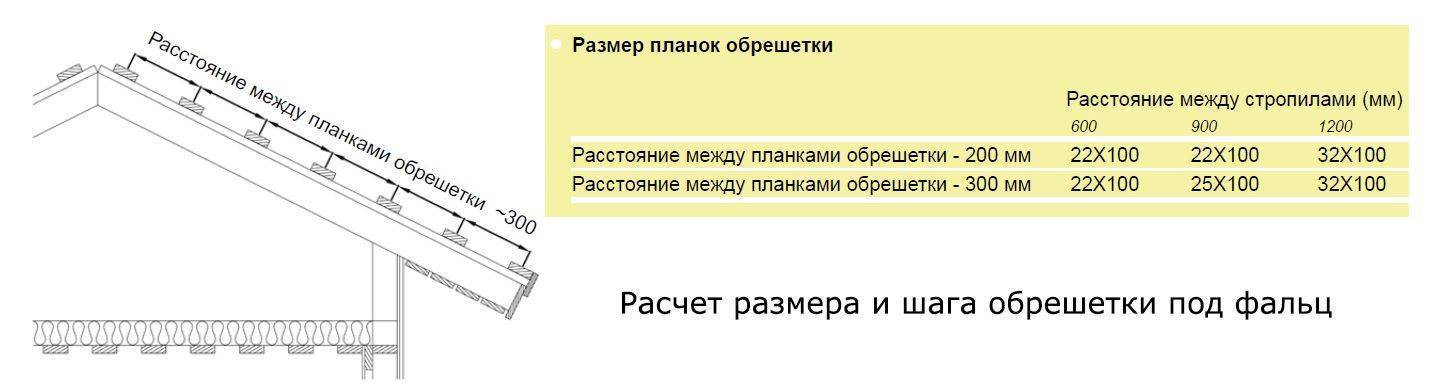

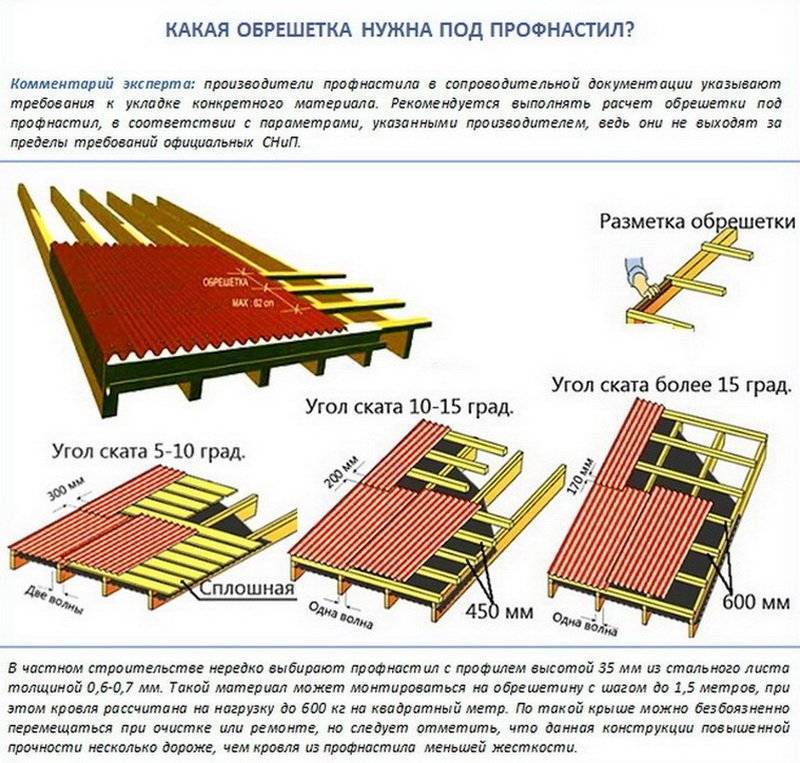

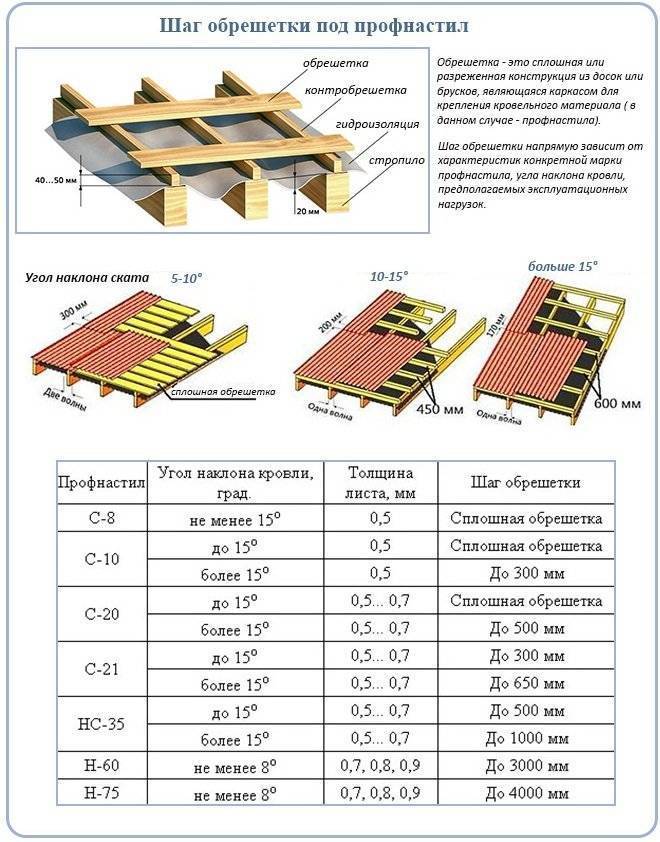

Шаг обрешетки и величина нахлеста листов зависят от угла крутизны скатов кровли

  • Для крыши, скаты которой имеют крутизну в 5÷10 градусов, обрешетку необходимо делать сплошной. В этом случае для нее используются доски, и закрепляются они на брусках контробрешетки на расстоянии друг от друга в 3÷7 мм. В такой конструкции профнастил укладывается внахлест на две волны одного листа на другой. Если для покрытия используются короткие листы материала, и их планируется уложить в два ряда, то верхний ряд должен находить на нижний на 300 мм. При этом рекомендуется еще и края листов обработать герметиком, чтобы исключить риск попадания воды между ними.
  • Если скаты располагаются под углом в 10÷15 градусов, то доски или бруски обрешетки могут быть закреплены с шагом в 300÷450 мм, а нахлест укладываемых рядом листов производится в одну волну. При двухрядном монтаже листов, верхний ряд накладывается на нижний на 220÷250 мм.
  • Когда скаты крыши имеют крутизну, превышающую 15 градусов, элементы обрешетки можно расположить с шагом в 550÷600 мм, а нахлест верхнего ряда на нижний допустимо сократить до 170÷200 мм.

Для удобства разметки расположения направляющих обрешетки, можно использовать самодельный шаблон – отрезок бруса или рейки такой длины, которая соответствует выбранному шагу установки.

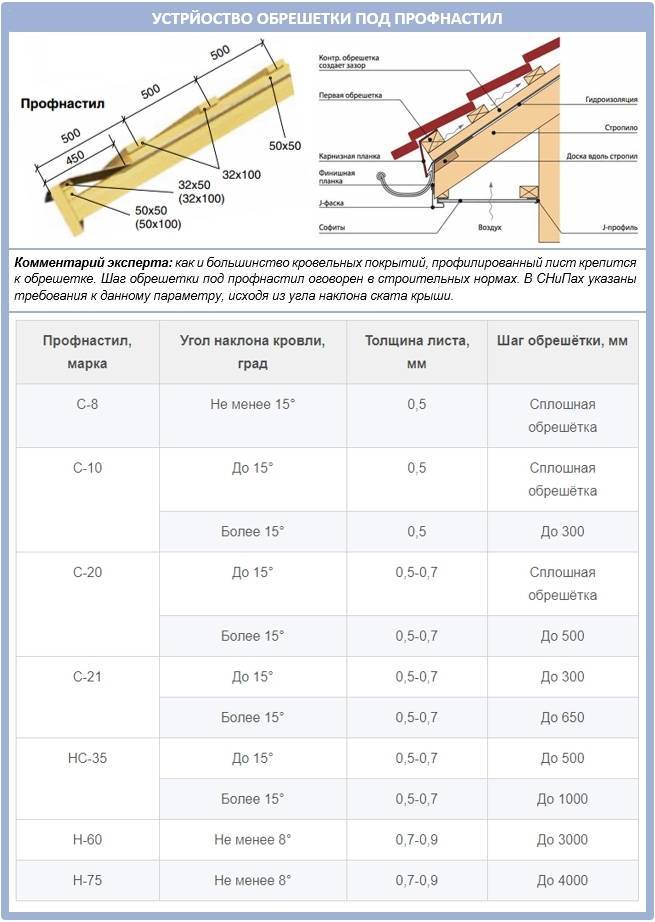

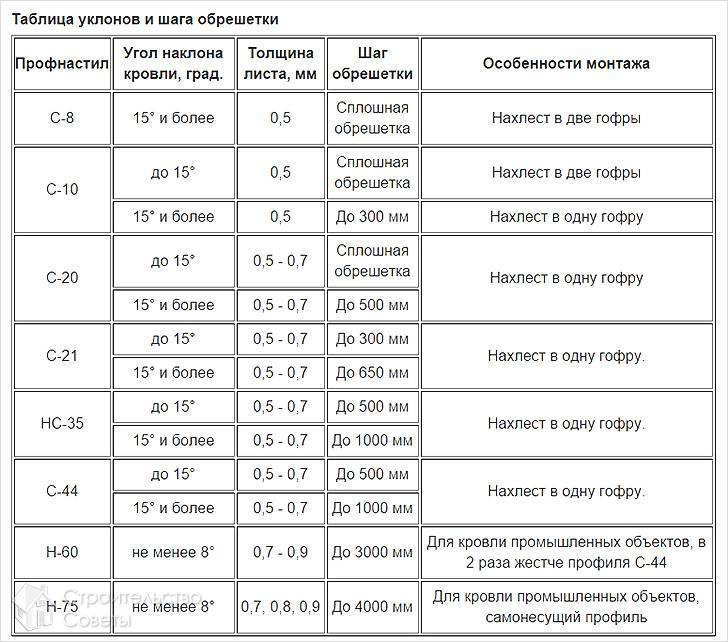

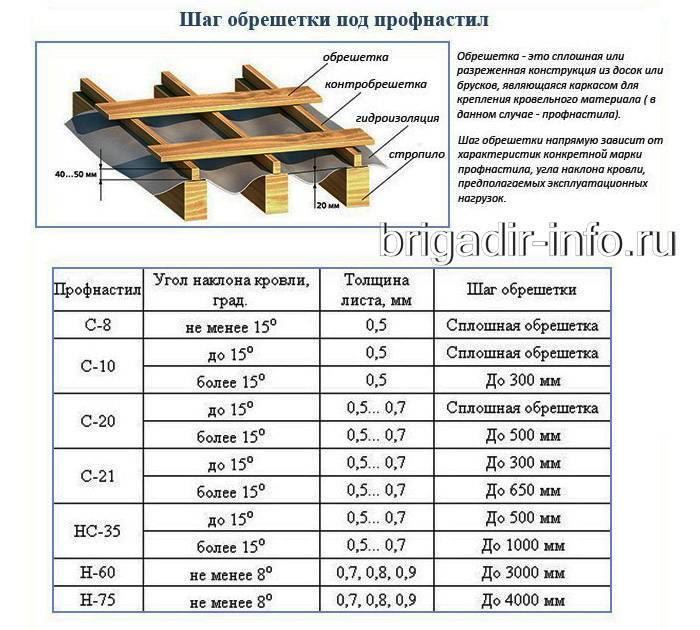

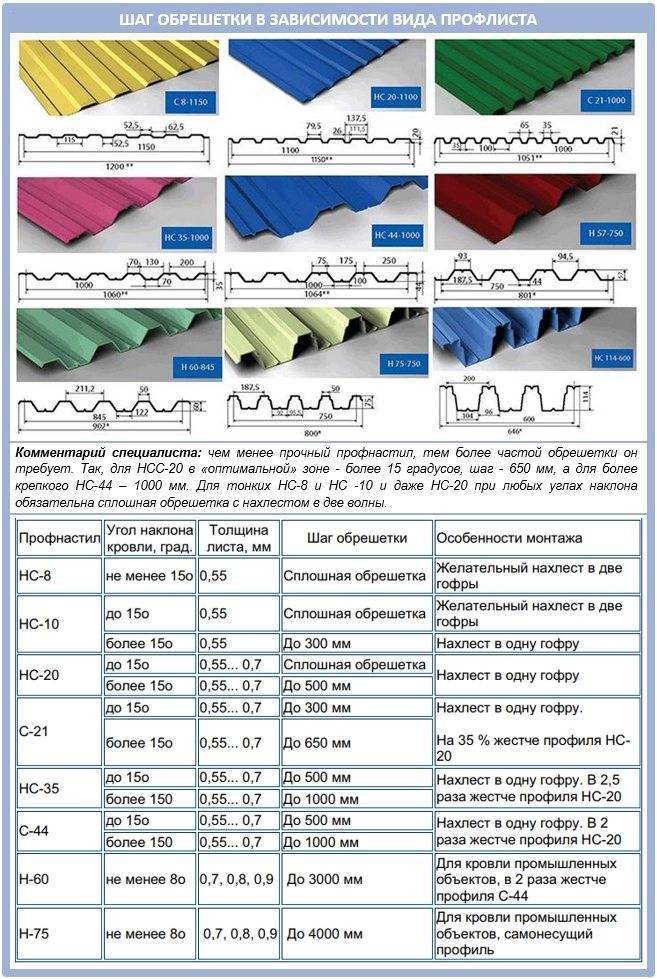

Это были, так сказать, общие правила, а в таблице ниже приведены еще и рекомендации с учетом высоты волны профнастила – там величины нахлестов и шаг обрешетки даны более точно.

Тип профнастила и высота волны Крутизна скатов кровли, градусов Рекомендуемая толщина листа, мм Шаг создаваемой обрешётки
С-8 Минимум 15º 0.5 Сплошная обрешетка
С-10 До 15º 0.5 Сплошная обрешётка
Свыше 15º 0.5 Не более 300 мм
С-18 До 15º 0,5÷0,7 Сплошная обрешетка
Свыше 15º 0,5÷0,7 Не более 450 мм
С-21, МП-20R До 15º 0,5÷0,7 Не более 300 мм
Свыше 15º 0,5÷0,7 Не более 600 мм
НС-35 До 15º 0,5÷0,7 Не более 500 мм
Свыше 15º 0,5÷0,7 До 1000 мм
Н-60 Минимум 8º 0,7÷0,9 До 3000 мм
Н-75 Минимум 8º 0,7÷0,9 До 4000 мм
Для кровельных работ применять профнастил С-8 и С-10 не рекомендуется

Правила укладки листов

При монтаже профильных листов на обрешетку, важно соблюдать последовательность настила листов, особенно в тех случаях, когда материал монтируется в два (или более) ряда

Особенности профилированного листа

Профнастил – достаточно легкий и прочный кровельный материал, выполненный из стального листа. Жесткость профлиста зависит от толщины металла, а так же от глубины и конфигурации профиля, ширины гофры. Шаг обрешетки, на которую крепится данный материал, напрямую зависит от характеристик конкретной марки профнастила, угла наклона кровли, предполагаемых эксплуатационных нагрузок.

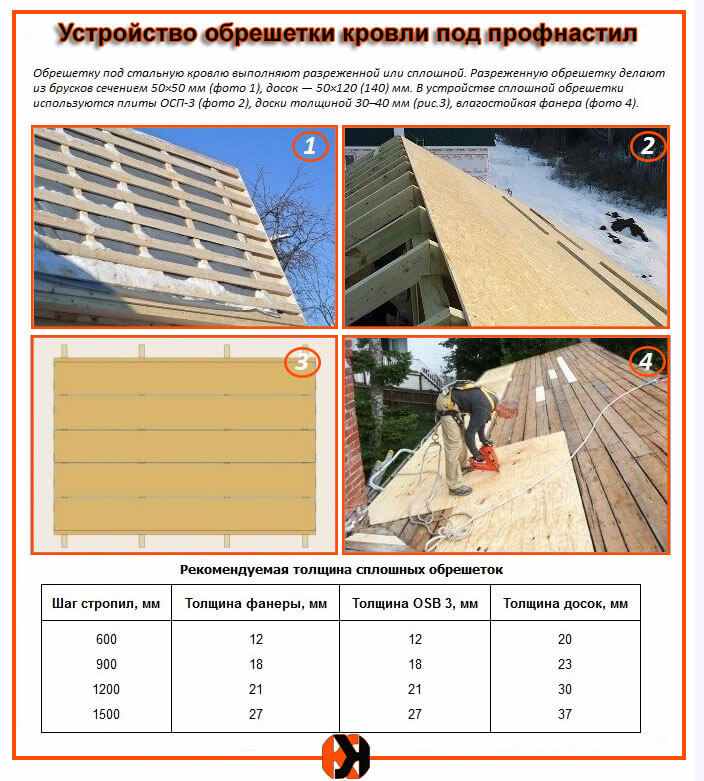

Устройство обрешетки под профнастил требует использования деревянных брусьев или досок, уложенных вплотную либо вразрядку перпендикулярно стропилам. Данная конструкция обеспечивает необходимую прочность кровли, ее сопротивляемость и равномерное распределение внешних нагрузок.

Устройство кровли из профлиста по деревянной обрешетке: технология и пошаговая инструкция

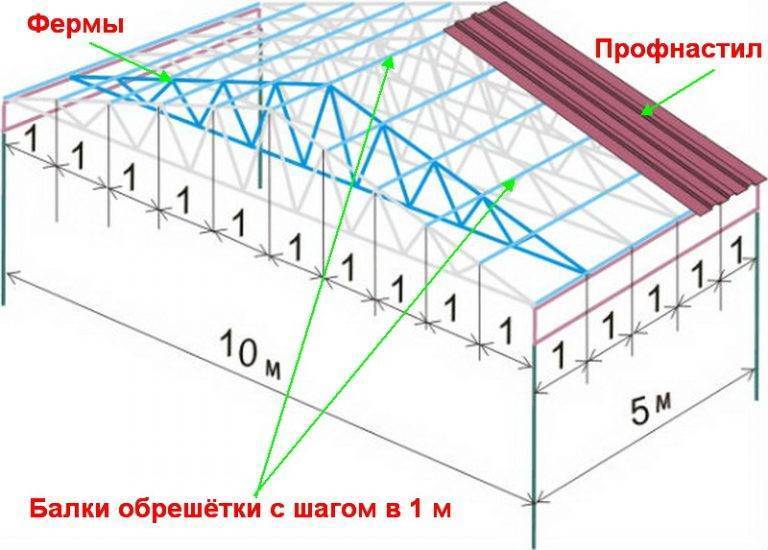

Она монтируется при возведении стропильных систем из дерева или металла, а также на крышах с небольшим уклоном, выполненных из железобетонных плит. Монтаж деревянной обрешетки под профнастил выполняется при помощи скоб, гвоздей, саморезов, дюбель-гвоздей, в зависимости от материала стропильного каркаса или основания крыши.

Какие саморезы пригодны для монтажа кровли профнастила

Для такого покрытия используется специальный крепёж. В России саморезы для кровли из профнастила производятся с учётом требований ГОСТ 17917-86. Отличительная особенность таких винтов заключается в наличии буровой части на переднем конце, позволяющей производить сверление материала в процессе заворачивания винта. Вторая особенность – головка выполняется шестигранной формы, на торце наносится горячее клеймо производителя. Имеется также опорная шайба с пластиковой прокладкой под ней. (См. рис.2.)

Использование другого крепежа, как правило, приводит к многочисленным протечкам кровельного покрытия.

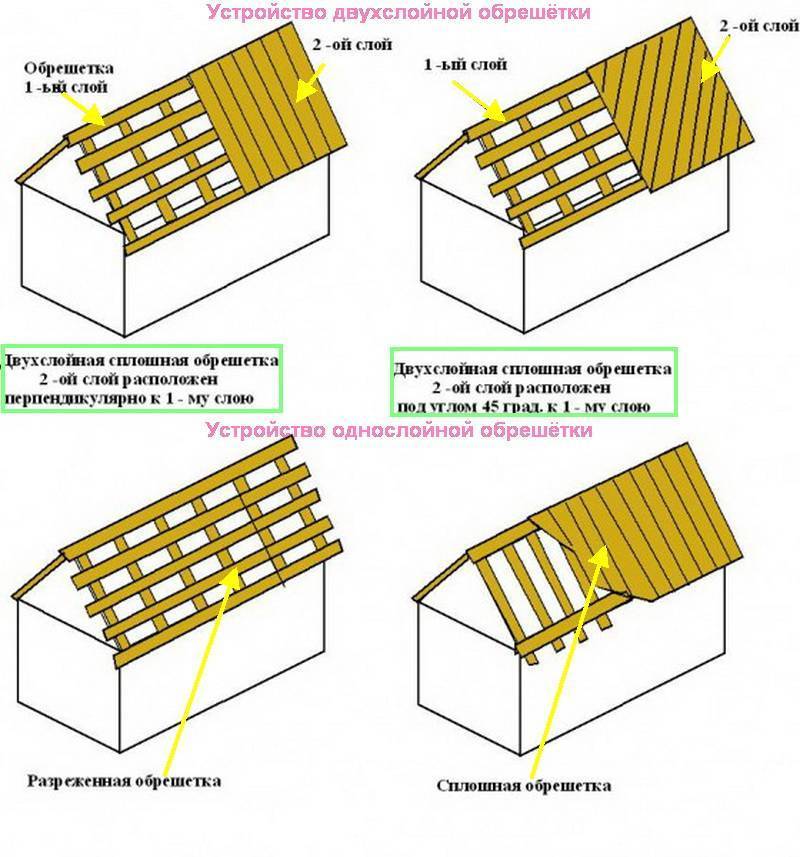

Причины устройства многослойной обрешётки

Если стелить металл без обрешетки, весь конденсат попадет в теплоизоляцию, снижая его теплосберегающие свойства

На металлическом профилированном листе, используемом в качестве кровельного покрытия, из-за разницы температуры в подкровельном пространстве и снаружи здания, выпадает конденсат. Избавиться от конденсата на изнаночной стороне профлиста позволяет гидроизоляция и контробрешетка.

Расчет современных кровельных систем изначально предусматривает наличие вентиляционных продухов для отведения влаги

Гидроизоляция не даст пройти влаге внутрь подкровельного пространства. В то же время зазоры между элементами обрешетки обеспечит нормальный сток влаги из кровельного пирога наружу. Опять же, наличие зазоров — это эффективная вентиляция, которая при условии грамотной реализации предупреждает появление конденсата на профлисте.

Фотоотчет о выполненном монтаже

Иллюстрации
Устройство кровли из профлиста

Гидроизоляция. На случай образования с изнанки профлиста конденсата поверх стропил односкатной крыши настилаем пароизоляционную мембрану.

Мембрану стелим, начиная от карнизной планки, раскатывая рулонный материал поперёк кровельного свеса. Настилаем гидроизоляцию таким образом, чтобы верхняя полоса находила поверх нижней полосы.
Первую полосу краем клеим к карнизной планке посредством двустороннего скотча. Последующие полосы крепим к стропилам степлером.

Заготовка пиломатериаловпод профлист.
Нам потребуется:
брус 40×50 мм для контробрешетки;
доска 120×25 мм для обрешетки.
Заготовленные пиломатериалы обрабатываем антисептиком, чтобы продлить ресурс собранной конструкции.

Популярные статьи  Собираем надежную железную дверь своими руками: 2 варианта и подробный мастер-класс!

Удаляем остатки коры. Перед работой с досками убедитесь в том, что по их краю нет остатков коры

Это очень важно, так как в коре могут быть личинки короеда, что со временем приведет в негодность элементы обрешётки.

Монтаж уплотнителя. На брусок крепим уплотнитель из вспененного полиэтилена

Для этого выстилаем уплотнитель по широкой стороне бруска и обрезаем по боковой линии пиломатериалов.
Подготовленные таким образом полосы крепим к дереву степлером.

Монтаж контробрешетки. Брусья обрезаются по длине кровельного свеса до карнизной планки.
Подготовленные брусья выкладываются поверх стропильных ног и прибиваются к ним винтовыми гвоздями. Шаг забивки гвоздей равен 50-60 см. Обязательно прибиваем по гвоздю с краёв каждого бруса.

Монтаж обрешетки. Шаг прогонов составляет 35-40 см.
Доски обрешетки крепим продольно карнизной планке. Крепление балок выполняем в разбежку, так чтобы края досок в предыдущем и следующем ряду приходили на разные брусья контробрешётки.
Соседние доски в одном ряду краями стыкуем на одном брусе, как это показано на фото.

Чем крепить? Многие спрашивают, чем крепить пиломатериалы: гвоздями или саморезами? Предпочтительно использовать гвозди, так как они дешевле и ими быстрее работать.
Но если к прочности конструкции предъявляются высокие требования, гвозди можно продублировать саморезом, как это показано на фото.

Подрезка свесов. На крайних балках обрешетки вкручиваем по саморезу с отступом 50 см от стены. Между саморезами натягиваем шнур и по нему размечаем линию реза.
Если стены дома старые и имеют кривизну, протягиваем шнуры по диагонали и находим, то положение крайних точек, при котором диагонали будут равны. По сделанной разметке дисковой пилой ровняем торцы.

Подшиваем свес брусом. С каждой стороны кровельного свеса нарезаем и крепим на саморезах два бруса.
Брус крепим саморезами, которые вкручиваем сверху в балки обрешетки. В итоге саморез вкрученный сверху подтянет на себя брус.

Как выровнять первый лист кровельного материала? Самое сложное при монтаже профнастила выровнять по деревянной обрешетке первый лист. Именно по нему будет ориентировано остальное покрытие ската.
Между тем, все очень просто:
Укладываем лист на угол ската визуально выравниваем его по боковому свесу.
Далее, как показано на фото, прикладываем угольник к карнизной планке и выставляем одинаковое расстояние по всему листу.
После того как вылет выровнен, аккуратно не сдвигая, крепим лист несколькими саморезами по краю.
Теперь можно спокойно работать, не опасаясь того, что лист сместится.

Чем крепить профлистс21 к обрешётке? Для монтажа используем кровельные саморезы с полимерным уплотнителем – прессшайбой. Для вкручивания саморезов потребуется шуруповерт и бита под размер М8.
Саморезы по краю вкручиваем на расстоянии 30 см друг от друга. По центру листа саморезы вкручиваем в балки обрешётки в шахматном порядке, то есть, через волну.

Правила техники безопасности

К сожалению, не все кровельщики соблюдают правила техники безопасности, как результат – тяжелейшие травмы

На что необходимо обращать внимание?

Обувь должна иметь нескользящую твердую подошву, обязательно пользоваться предохранительными страховочными поясами

Если их нет, то можно приспособить обыкновенный мужской ремень и веревки.
Важно соблюдать технику безопасности при работе на крыше

Если на высокие дымоходы после монтажа кровли нужно устанавливать зонты или оголовки, то работы можно делать только с подмостей, пользоваться приставными лестницами запрещается.
Категорически запрещается выполнять кровельные работы при скорости ветра более 15 м/с. Профилированные листы имеют большой размер и парусность, что еще более ограничивает допустимую скорость ветра

Нельзя работать в туман и дождь.
Монтажом лучше заниматься в солнечную погоду

Размещать инструменты, приспособления, метизы и доборные элементы разрешается только в специальных местах. Следует принимать все меры, чтобы минимизировать риски падения твердых предметов с большой высоты.

Нюансы выбора древесины для обрешетки

К подбору материалов для несущей конструкции под кровлю следует подходить внимательно, и особенно это касается древесины. Желательно, чтобы установка обрешетки выполнялась из хвойного материала, например, из ели и сосны. Это легкое в обработке дерево, которое обеспечит гибкость и прочность в процессе эксплуатации крыши

Важно учесть и сорт материала. Конечно, идеальным выбором станет первая категория, но если финансовые возможности исключают такое приобретение, то можно ограничиться и вторым сортом

Однако такие элементы конструкции предварительно следует обработать антисептиками.

Еще один значимый параметр выбора — влажность. Если изнутри предполагается защита в виде гипсокартонного покрытия, то можно использовать древесину влажностью не более 20 %. Если же планируется установка обрешетки, часть которой будет иметь прямой доступ к воздуху, то не исключается и применение древесины влажностью более 20 %.

Устройство кровли из профлиста по деревянной обрешетке: технология и пошаговая инструкция

Технология монтажа

Работы начинаются с подготовки и подъема материалов наверх, после их антисептической и противопожарной обработки и просушки. Как правило, набивка обрешетки совмещается с монтажом гидроизоляционного слоя или проводится сразу после него. Это определяет требования к погодным условиям – работы по возможности проводятся в сухую и безветренную погоду. Излишки материала могут обрезаться наверху, но в целом распил и обработку кромок проще выполнить внизу.

К набивке обрешетки приступают после крепления карнизной доски и выравнивания нижней линии свеса. На этом участке основание выполняется сплошным, далее – брус крепится с выбранным шагом. Для фиксации пиломатериалов используются оцинкованные гвозди (1 шт. в центр бруса или 2 шт. – при креплении доски).

Крепежи вбивается максимально близко к центру стропил. При укладке листовых материалов гвозди забиваются с шагом не более 30 см, сами плиты по возможности смещаются (схождение четырех углов возможно, но не желательно).

При креплении каждого ряда проверяется ровность обрешетки. Правильно уложенная обрешетка под профнастил не имеет перепадов или отклонений по уровню.

Монтаж обрешетки под профнастил — в видео:

Способы создания кровельного пирога

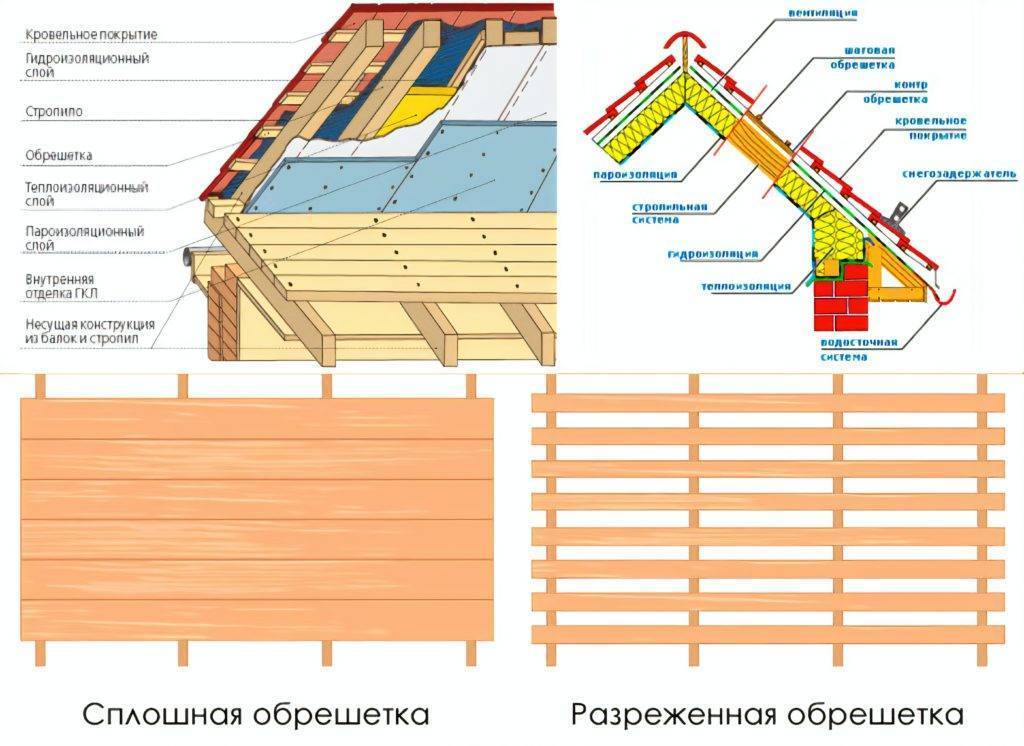

Кровельный пирог состоит из кровельного покрытия, обрешетки, контробрешетки, материалов для гидроизоляции и теплоизоляции, пароизоляции, стропила, рейки потолка и самого потолка.

  1. В данном случае зазор вентиляции должен быть от 50 мл, толщина утеплителя — 150 мл. Также следует определить размеры стропильной системы. Пленку для гидроизоляции применять не нужно.
  2. Второй вариант наиболее популярный в применении. Следуя ему на поверхность дома устанавливается 150 миллиметровая стропила. Под ней раскладывают пленку для пароизоляции и далее все накрывается ветроизоляционной пленкой. Стропила покрывают смонтированной контробрешетка. Такой монтаж будет правильно сделан только тогда, если в результате его проведения сформировался вентиляционный канал. Контробрешетку размещают под обрешеткой и под конец делается укладка основания кровли.
  3. Если следовать этому способу, то на четвертом этапе возведения кровельного пирога делается укладка крыши утеплителем. Благодаря ему можно значительно сэкономить деньги, если необходимо утеплить дом. Желательно для утепления использовать такой материал как базальт. Он наилучшим образом сможет уберечь дом от возможных сквозняков и холода. На поверхности утеплителя располагают гидроизоляционную пленку. Ее наличие способствует общему уменьшению толщины кровельного пирога, утеплитель может »дышать» и на случай проникновения влаги в пленку она выветривается.

ВАЖНО!
Монтаж пароизоляции нужно делать внахлест с внутренних сторон постройки стропил. При себе требуется иметь клейкую ленту, чтобы обработать ей места стыков пленки.

Популярные статьи  От какой мебели времен СССР давно пора избавиться, чтобы не испугать гостей

Требования к крепежным элементам

Для крепления профнастила используются специальные кровельные саморезы длиной от 1,9 до 25 см и диаметром шляпки от 4,8 до 6,3 мм.

В отличие от обычных метизов они имеют усиленный стержень с наружной треугольной резьбой из марочной углеродистой стали, головку с полимерным покрытием, совпадающим по цвету с профнастилом, эластичную уплотняющую прокладку толщиной не менее 2 мм и особую заостренную форму наконечника, позволяющую крепить материл без повреждения его антикоррозийного покрытия и без предварительного сверления.

Головка кровельных саморезов чаще всего имеет шестигранную форму, но иногда встречаются метизы со сферической, полукруглой, цилиндрической и даже потайной верхушкой. Этот момент стоит учитывать при покупке – для крепления саморезов с разной формой головки используются разные инструменты.

Шестигранные метизы проще вкручивать с помощью дрели со специальной насадкой, полукруглые – шуруповертом. Помимо этого, при покупке крепежей для профнастила учитывается их точное назначение и материал обрешетки. В частности:

  • Для крепления листов к деревянному брусу или пористым основаниям приобретаются метизы с большим шагом резьбы (1-1,5 мм) и заостренным наконечником.
  • Для прикручивания профнастила к металлу используются саморезы с более мелкой резьбой, изготовляемые из легированной стали повышенной прочности.

    Такие метизы проходят сквозь металл толщиной до 2,5мм без предварительной подготовки отверстий.

  • Для монтажа доборных элементов покупаются изделия с повышенной длиной.

Максимальная длина изделий для фиксации листов к обрешетке подбирается исходя из толщины материала и основания и 3 мм запаса (тоже + высота волны при подборе метизов для соединения листов между собой). При этом чем плотнее будет основание и жестче марка профнастила, тем острее и длиннее должно быть сверло крепежа.

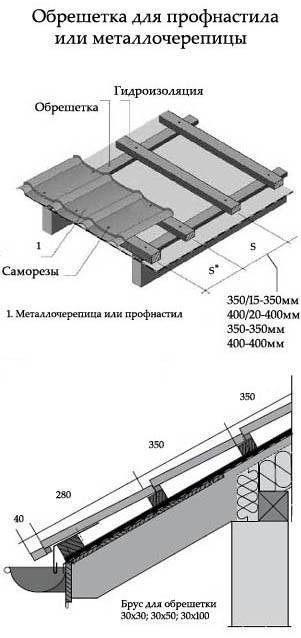

Вариант конструкции деревянной обрешетки под кровлю из профнастила

  • Первым шагом на стены устанавливается обвязка из бруса или же только мауэрлат, на который будут закрепляться стропила.
  • Далее, производится разметка и монтаж стропил.
  • Сформировавшиеся скаты затягиваются гидроизоляционным материалом.
  • Сверху гидроизоляции, на стропила фиксируются рейки контробрешетки.
  • Затем по торцевым краям реек контробрешетки по карнизу, рекомендуется закрепить москитную сетку.
  • После этого по карнизу, на рейках контробрешетки закрепляются держатели для водосточного желоба.
  • Сверху них фиксируется обвязочный брус, который станет начальным для формирования обрешетки и будет служить основой для закрепления на нем профиля-капельника.
  • Перпендикулярно рейкам и параллельно карнизу и коньковой линии с выбранным шагом закрепляются направляющие обрешетки.
  • Далее, монтируется желоб и карнизная планка.
  • После этого по скатам прибиваются фронтонные бруски, и закрепляются торцевые доски.
  • Теперь по одному листу на скат поднимаются и закрепляются листы профнастила.
  • После настила материала на скаты монтируются коньковые элементы кровли.
  • По фронтонным сторонам крыши монтируется ветровой уголок.
  • Производится подшивка карнизных свесов крыши.

Достоинства и недостатки профлистов

Реальных достоинств немного, хотя производители умудряются написать до десятка пунктов. Это не рекламная статья, поэтому перечислим только реальные положительные стороны:

Относительно небольшая стоимость. Дешевле обойдутся только рулонные кровли, и то не все.

Простота монтажа. Листы могут иметь длину до шести метров, что намного уменьшает количество стыков

Важно правильно уложить первый большой лист, в дальнейшем никаких проблем не возникнет.

Экологичность, небольшой вес, красивый внешний вид и т. д. – типовой набор характеристик, за счет которых производители пытаются увеличить количество продаж и, соответственно, свою прибыль.

Что касается недостатков, то самый главный из них – небольшой срок эксплуатации. Если под обыкновенным шифером строения стоят минимум пятьдесят лет, то профлисты выдерживают максимум пятнадцать лет. Чувствуете разницу? Кому хочется каждые 10–15 лет полностью перекрывать крышу дома?

Особенности монтажа пластиковой обрешетки

Обычно в качестве альтернативного материала для устройства обрешетки рассматривается металл. Древесина не всегда позволяет достичь необходимой прочности, поэтому ее заменяют профильными элементами. Однако, в некоторых случаях допустима и пластиковая обрешетка, установка которой предполагает некоторые отличия, но в целом техника крепления остается прежней. Фиксация осуществляется через специальные отверстия в элементах при помощи болтов или саморезов. Но особенность пластиковых панелей для обрешетки заключается в том, что их конструкция дает возможность более надежного крепления к стропилам с помощью системы пазов. Существуют разные модели таких элементов, которые следует подбирать конкретно под запросы определенной крыши.

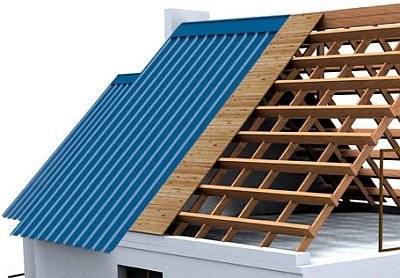

Монтаж обрешетки под профнастил

Если здание будет отапливаться, то поверх стропил укладывают гидроизоляционную мембрану. Пленка раскладывается снизу вверх горизонтальными рядами. Нахлест позволит влаге свободно стекать по ней. На стропилах мембрана фиксируется степлером.

Обрешетка крыши под профнастил монтируется параллельно с фиксацией мембраны.

Чтобы увеличить площадь вентилируемого пространства, нельзя допускать натяжения мембраны, он должна слегка провисать.

На всю длину стропил саморезами закрепляется опорный брус сечением 5х4 см. Можно использовать целый брус, фиксируя его через каждые 40 см или брать более короткие заготовки. Поперечную обрешетку делают из обрезной доски 2,5х15 см. С помощью натянутой лески контролируют, насколько ровно располагаются доски.

Если доски обрешетки приходится сращивать по длине, их стык должен приходиться на стропила, в соседних рядах стыки не должны быть на одном уровне.

Первая и последняя доски ската фиксируются непосредственно на краю стропил. Для тех досок, что будут между ними, выбирается шаг, удобный для фиксации профнастила выбранной марки. Для уверенности, можно пользоваться шаблоном нужной ширины.

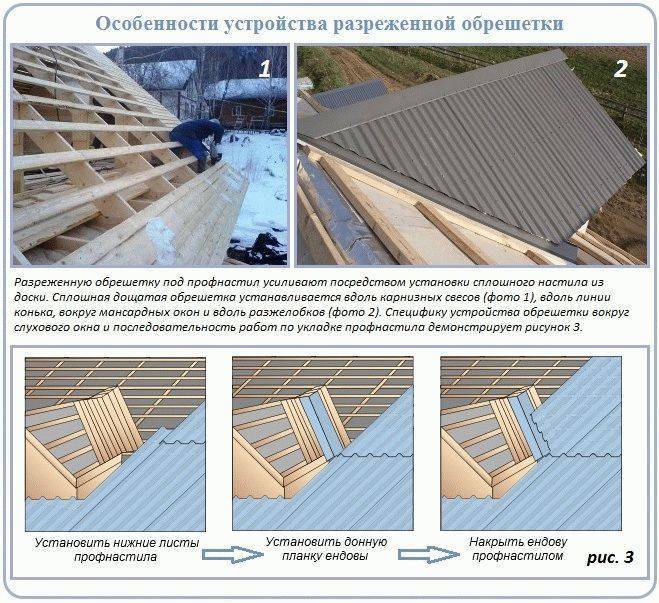

Места, где будет люк для вентиляции, дымоход, укрепляют дополнительными досками, к которым прикрепляются уплотняющие фартуки.

Завершив работу с одной стороны кровли, переходят на второй скат. Закрепив обрешетку и мембрану там, последней фиксируют коньковую доску, прикрывающую такой же элемент другого ската. Чтобы правильно выполнить эту операцию, доску другого ската пристругивают рубанком.

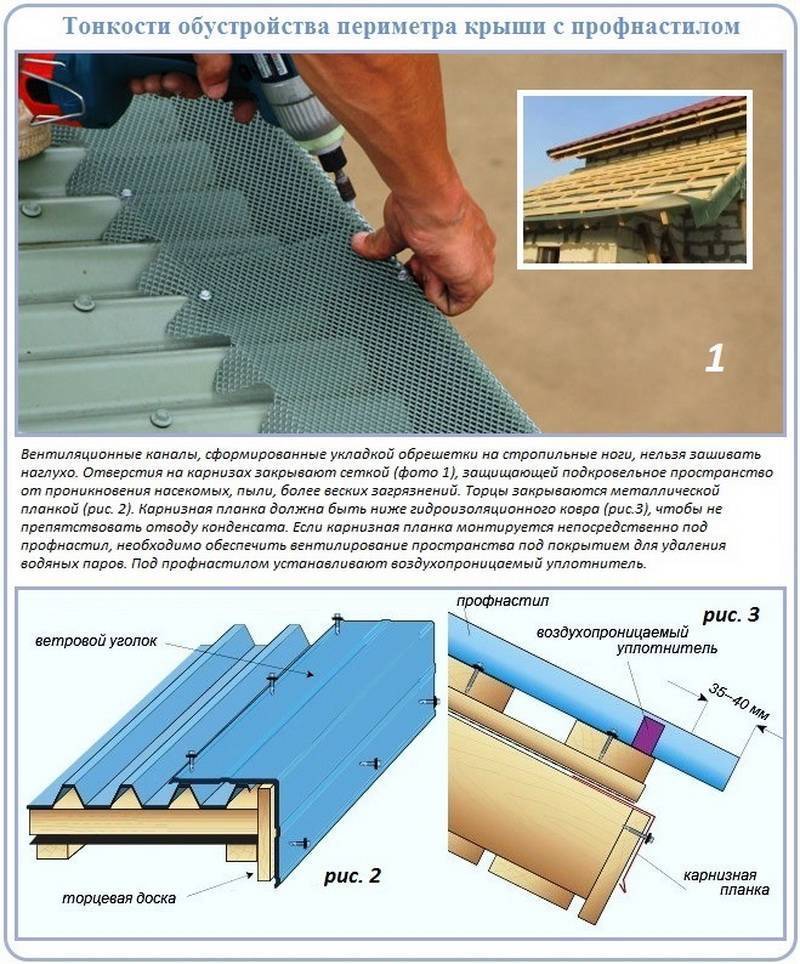

Ветровая планка для профнастила на обрешетку должна быть толще остальных элементов обрешетки. Особенность ее крепления в том, что располагаться она должна в торце обрешетки, выступая на высоту кровельного листа.

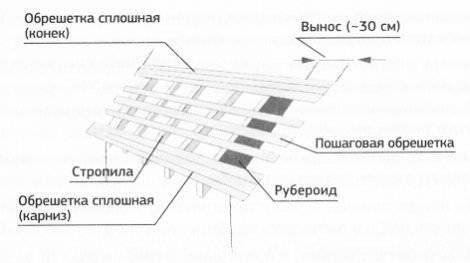

Схема обрешетки под профнастил

Крепление профнастила на обрешетку

Удобно, когда длина кровельного листа соответствует длине ската крыши.

Заказывая профнастил, надо учитывать длину одного стропила, добавляя 5-7 сантиметров.

Доставленные листы не стаскивают, а снимают с пачки. Поднимать их на кровлю удобно с помощью направляющих брусьев. Монтаж профнастила своими руками начинается с ровной укладки первого листа, который определяет геометрию всей кровли. Выровнять его вдоль фронтона помогут маяки — временные рейки, выступающие вверх за карниз.

Закреплять лист на обрешетке лучше всего саморезами с резиновыми шайбами, места для них можно наметить заранее. Саморез должен мягко прижимать металлический покров, но не деформировать его. Установленный на место металлический лист, соединяется с соседним с помощью заклепок в цвет декоративного покрытия листа.

Если лист нужно подрезать, срез располагается у конька. В сторону карниза поворачивают срез, выполненный на заводе.

Ветровую планку и конек устанавливают сразу, чтобы позднее не пришлось перемещаться по профлисту, рискуя поскользнуться и помять металл. Для фиксации элементов конька используют длинные буры с резиновым уплотнителем. Пройдя через внешнюю волну профнастила, бур закрепляется в деревянном брусе.

Несмотря на прочность, профнастил, изготовленный из тонкого стального проката, нуждается в идеально ровном основании, обеспечивающем равномерное распределение нагрузки. Чем больше шаг обрешетки, тем толще должны быть брус или доска.

Популярные статьи  Вентиляция кровли из мягкой черепицы: проектирования и обустройства мягкой кровли

Правила техники безопасности

К сожалению, не все кровельщики соблюдают правила техники безопасности, как результат – тяжелейшие травмы

На что необходимо обращать внимание?

  1. Обувь должна иметь нескользящую твердую подошву, обязательно пользоваться предохранительными страховочными поясами. Если их нет, то можно приспособить обыкновенный мужской ремень и веревки.

  2. Если на высокие дымоходы после монтажа кровли нужно устанавливать зонты или оголовки, то работы можно делать только с подмостей, пользоваться приставными лестницами запрещается.
  3. Категорически запрещается выполнять кровельные работы при скорости ветра более 15 м/с. Профилированные листы имеют большой размер и парусность, что еще более ограничивает допустимую скорость ветра. Нельзя работать в туман и дождь.

  4. Размещать инструменты, приспособления, метизы и доборные элементы разрешается только в специальных местах. Следует принимать все меры, чтобы минимизировать риски падения твердых предметов с большой высоты.

Частые ошибки монтажа

Основные проблемы возникают при попытках экономии на крепежах и марке профнастила, использование листов с недостаточной жесткостью. Слабая фиксация или прикручивание металла саморезами со слабой коррозийной защитой приводит к срыву или деформацию односкатной крыши.

Помимо этого, к нарушениям относят:

  • Размещение стыков листов против преобладающих потоков ветра.
  • Нарушение последовательности крепления, например– стыковку соседних листов после их притягивания к обрешетке.
  • Резку листов болгаркой с абразивными кругами.
  • Отклонения от рекомендуемых нахлестов.
  • Ходьбу по материалу в ходе монтажа без специальной обуви.
  • Отсутствие обрешетки под тяжелыми доп. элементами(антеннами, водосточными желобами, солнечными батареями).
  • Ошибки прикручивания саморезов, включая вкрутку под косым углом, чрезмерное прижатие или недокрутку. При правильной вкрутке стержень метиза располагается строго перпендикулярно, а уплотняющая прослойка сжимается с 2 мм до 1, не иначе.
  • Поднятие и фиксацию профлистов при сильных порывах ветра.

Больше рекомендаций по обустройству односкатной крыши для частного дома своими руками, вы найдете тут, а из этой статьи вы узнаете о том, как возвести такой тип кровли для пристройки.

Расчет профнастила

Перед началом работ нужно выполнить предварительный расчет кровли из профнастила. Это можно сделать вручную или с помощью программ.

Расчет заключается в определении количества листов для перекрытия скатов с учетом рабочей площади профиля, доборных элементов и расхода крепежа.

Устройство кровли из профлиста по деревянной обрешетке: технология и пошаговая инструкция

Алгоритм расчета выглядит так:

  1. Определяют площадь скатов с учетом ширины карнизных и фронтонных свесов. Если крыша сложной формы, ее разбивают на простые фигуры и рассчитывают каждую отдельно.
  2. Находят площадь листа как произведение длины элемента на рабочую ширину, указанную в маркировке. Она дана с учетом наложения волн при монтаже.
  3. Площадь скатов делят на площадь одного листа. Полученный результат — нужное количество кровельного материала.

Если профнастил укладывают в 2 ряда, принимают в расчет ширину вертикального нахлеста — 100-200 мм. Для сложной крыши расчерчивают полистовую раскладку.

Количество и длину доборных элементов определяют, зная периметр скатов, длину стыков по внутренней и внешней поверхности конструкций. Расход саморезов — 7-8 штук на один квадратный метр покрытия.

Установка своими руками

Устройство кровли из профлиста по деревянной обрешетке: технология и пошаговая инструкция

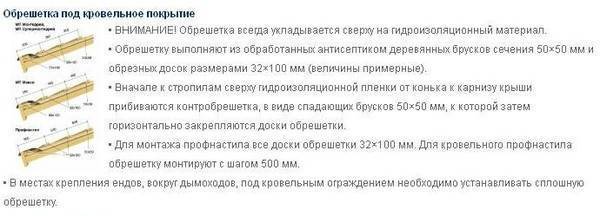

Схема обрешетки

Если вы решили изготовить конструкцию самостоятельно, то к этому этапу нужно отнестись очень ответственно. Одному такое дело не осилить, поэтому нужно определиться с помощниками. С обрешеткой небольшого строения или частного дома можно вполне справиться вдвоем. После того как помощник найден, наступает самый ответственный этап подготовки.

От этого этапа зависит насколько быстро и качественно пройдет монтаж.

Для начала, нужно определиться с формой крыши. Если это частный дом, то лучшим решением будет изготовление эскизного проекта, где профессиональный архитектор выполнит чертеж вашего будущего дома. Если строение – это хозяйственная постройка, то в этом случае будет достаточно просто рисунка в масштабе.

Далее, нужно подготовить все необходимые материалы и инструменты для работы. С инструментами все достаточно просто.

Вам понадобятся:

  • молоток;
  • аккумуляторная или работающая от сети дрель;
  • удлинитель;
  • шуруповерт;
  • плоскогубцы;
  • ножовка по дереву, бензиновая или электрическая пила;
  • отрезная машинка по металлу;
  • металлический метр;
  • рулетка;
  • карандаш для разметки;
  • уровень;
  • рубанок;
  • стамеска;
  • клепальник;

Количество и вид материалов, которые вам понадобятся, зависит от произведенного расчета вида, размера и шага обрешетки.

Приведем пример.

Предположим, что крыша строения выполняется в виде двускатной, с углом наклона в 13 градусов, из типового профнастила толщиной 0,5 мм и волной более 21 градуса.

В этом случае из материалов понадобятся:

  • пароизоляционная пленка;
  • брус с сечением 50 мм;
  • обрезная доска с толщиной 30 мм;
  • гвозди;
  • саморезы по дереву;
  • резиновые шайбы;
  • заклепки;

Количество материалов будет зависеть от общей площади крыши и выступающих частей конструкции. В нашем случае, расчет делается исходя из того, что пролеты между брусом должны быть выполнены с шагом в 600 мм.

Устройство кровли из профлиста по деревянной обрешетке: технология и пошаговая инструкция

После всех произведенных расчетов и подготовки, можно приступать непосредственно к самим работам:

Разметка. На этом этапе делается разметка расположения всего бруса на стропилах. Делается это с помощью рулетки, металлического метра и разметочного карандаша. Этап очень важный. От того, насколько качественно будет произведена разметка – будет зависеть и быстрота сборки обрешетки, и качество выполненных работ. На этом этапе проверяются все места крепления бруса. В этих местах не должно быть выбоин, неровностей. Если такие будут обнаружены, то их нужно устранить с помощью рубанка, стамески или реек необходимой толщины

Очень важно, чтобы на этапе разметки были продуманы места крепления стыков пиломатериалов. Такие стыки должны приходиться исключительно на стропила, а не висеть в воздухе. Заключительный брус укладывается таким образом, чтобы его край не свисал с крыши и позволил закрепить ветровую доску в один уровень с финальным листом профнастила

Заключительный брус укладывается таким образом, чтобы его край не свисал с крыши и позволил закрепить ветровую доску в один уровень с финальным листом профнастила.

После произведённой разметки, на слой утеплителя крыши укладывается пароизоляционная пленка и можно приступать к монтажу брусьев. Первый брус укладывается от конька крыши и далее вниз по скату крыши. Каждый закрепленный брус выравнивается по уровню. При изготовлении конструкции под выступающие части крыши, такие как, например – дымовая труба, обрешётка изготавливается с дополнительными вертикальными и горизонтальными опорами, чтобы обеспечить её устойчивость и надежность.

По всему периметру конструкции крепятся ветровые доски. Они служат защитой от поддувания ветра под кровлю и обрешётку. Крепятся с небольшим припуском вверх над основным брусом, на высоту профиля.

Оцените статью
