Автоматика для газовых котлов отопления: устройство, принцип работы, обзор производителей

Разновидности

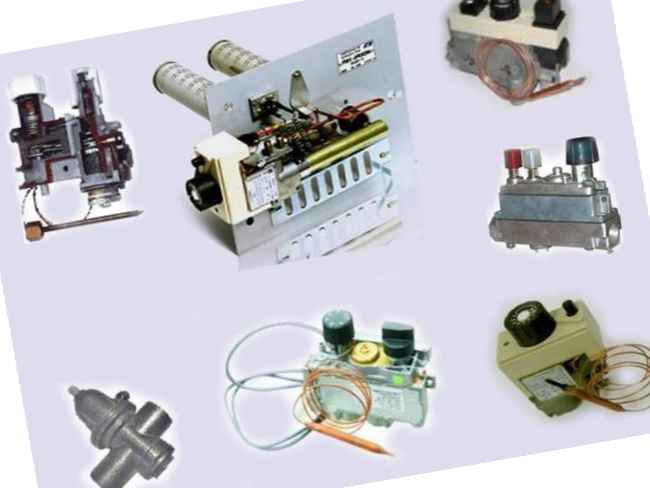

Все оборудование автоматического газового водонагревателя, контролирующее режимы отопительной системы, в общем можно разбить на две основные составляющие. Причем, к первой группе относятся приборы безопасности, способные удерживать работу агв в заданном температурном диапазоне, и обеспечивать надежность системы.

Автоматика для газовых котлов отопления: устройство, принцип работы, обзор производителей

Ко второй группе относится автоматика безопасности предназначенная обеспечивать наиболее комфортную эксплуатацию агрегатов. Например, для этой цели служит встроенный электророзжиг или электронный термометр.

В обязательный перечень автоматики безопасности, используемых газовых котлов, включена регламентированная группа элементов.

  1. Узел, производящий контроль над дежурным пламенем. В его состав должны быть включены элементы автоматики для газовых агрегатов, обладающие способностью самостоятельно останавливать подачу газа.
  2. Блок, контролирующий параметры нагрева теплоносителя, способный останавливать нагрев при достижении предельно допустимой отметки.
  3. Модуль, осуществляющий контроль над тягой, способный прерывать подачу газа к действующей горелке при нарушениях отвода выхлопа.
  4. Предохранительный клапан, позволяющий производить сброс излишков давления в теплоносителе.

При наличии всех указанных элементов, обеспечивающих регулировку оборудования имеющегося газового котла, имеющаяся отопительная система признается пригодной для безопасного использования и допускается к работе. Об этом заносится запись в журнал автоматики безопасности водогрейного котла.

Подключение термостата

Автоматика для газовых котлов отопления: устройство, принцип работы, обзор производителей

При подключении к котлу обычного термостата (как элемента автоматики), увеличивается комфортность эксплуатации и сокращается расход газа. Это происходит за счёт того, что котлом управляет датчик, установленный в самом термостате и выключающий горелку, когда в помещении достигается заданная температура воздуха.

С учётом того, что объем воздуха в помещении в несколько раз(а то и в десятки раз) превышает объём теплоносителя, скорость его охлаждения в несколько раз ниже, чем скорость падения температуры в котле.

Однако в этом режиме работы невозможно корректировать температуру теплоносителя за счёт самого термостата. Поэтому на котле чаще всего выставляется значение на расчётный максимум. Это делается для того, чтобы котёл как можно быстрее достиг заданной температуры. Однако этот метод имеет одну отрицательную сторону. Температура носителя то вырастает до максимальной, то падает практически до комнатной во время простоя. В период межсезонья это может приводить к некомфортным ощущениям. Радиатор то холодный, то горячий — это не очень удобно.

Разновидности автоматики

В зависимости от принципа работы и конструктивных особенностей автоматика для газовых котлов отопления может быть одна из типов:

  • Энергозависимая.
  • Энергонезависимая.

Энергозависимые приборы автоматики

Данные устройства представляют собой электронные приборы небольшого размера, реагирующие на подачу газа при помощи открытия/закрытия крана. Прибор отличается конструктивной сложностью.

Задачи, которые позволяет решать электронная котловая автоматика:

  • Закрывать/открывать кран подачи газа.
  • Запускать систему в автоматическом режиме.
  • Регулировать мощность горелки, благодаря наличию термодатчика.
  • Выключать котел в экстренных случаях или в рамках заданного режима работы.
  • Визуальная демонстрация того, как работает агрегат (какой температурный режим поддерживается в комнате, до какой отметки нагрета вода и так далее).

Ввиду постоянного роста потребительских запросов относительно удобства эксплуатации производители современных приборов предлагают ряд дополнительных возможностей:

  • Управление и контроль работы оборудования.
  • Защита системы отопления от неисправности трехходового клапана.
  • Защита системы от замерзания. В данном случае устройство запускает котел при резком падении температуры в помещении.
  • Самостоятельная диагностика с целью выявления неисправных запчастей, сбоев в работе конструктивных элементов. Данная опция позволяет избежать поломок, способных вывести котел из строя, а, следовательно, и больших материальных расходов, связанных с капитальным ремонтом или заменой оборудования.

Так электронная автоматика безопасности газовых котлов обеспечивает ровную работу оборудования, когда:

  • отсутствую скачки;
  • точно соблюдается заданный температурный режим;
  • не возникает других проблем во время длительной эксплуатации.

Сегодня на рынке представлен широкий ассортимент автоматики энергозависимого типа. Она может быть как с возможностью программирования, так и без нее. В первом случае вы можете настраивать работу системы в режиме день-ночь или задать разный температурный режим на 1-7 день, учитывая прогноз погоды.

Энергонезависимые приборы

Данный тип автоматического оборудования для управления работой газовых котлов отопления является механическим. И многие потребители отдают предпочтением именно ему.

Основные причины:

  • Низкая цена.
  • Ручная настройка, отличающая простотой, что позволяет легко управлять прибором далеким от техники людям.
  • Автономность устройства, для работы которого не требуется электричества.

Ручная настройка заключается в следующем:

  • Каждый прибор оснащен температурной шкалой от минимального значения до максимального показателя. Выбирая нужную отметку на шкале, вы задаете рабочую температуру котлу.
  • После запуска агрегата за работу принимается терморегулятор, контролирующий заданный температурный режим путем открывания/закрывания крана подачи газа.

Принцип действия основан на том, что термопара газового котла, которая встроена в теплообменник, оборудована специальным стержнем. Деталь изготавливается из особого материала (сплав железа и никеля — инвар), быстро реагирующего на температурные изменения. В зависимости от увеличения или снижения температуры стержень меняет свои размеры. Деталь прочно соединена с клапаном, который и регулирует подачу газа в горелку.

Но кроме этого сегодняшняя автоматика для газового котла энергонезависимого типа дополнительно оборудуется датчиками тяги и пламени. Они сразу же прекратят подачу топлива, если в дымоходе произойдет резкое падение тяги или в результате снижения давления в трубе.

За работу датчика пламени отвечает специальная тонкая пластина, которая при нормальной работе системы находится в изогнутом состоянии. Так она удерживает клапан в положении «Открыто». Когда пламя уменьшается, пластина выпрямляется, заставляя клапан закрыться. Такой же принцип работы и у датчика тяги.

Блок автоматики для котлов АОГВ Эконом. Часть 1. Важные сведения.

Блоки автоматики для газовых котлов АОГВ Эконом. Особо важные сведения. Дата внесения информации 28.06.2015.

Автоматика для газовых котлов отопления: устройство, принцип работы, обзор производителей

Старый образец. Особые приметы.

Автоматика для газовых котлов отопления: устройство, принцип работы, обзор производителей

2. Газ в этот блок подаётся как бы “сзади блока”. Т.е. у Вас нет газового шланга, подходящего прямо к блоку. А штуцер для подводки газа расположен сзади на корпусе котла. Газовый шланг подсоединен к этому штуцеру, который расположен сзади.

Автоматика для газовых котлов отопления: устройство, принцип работы, обзор производителей

Мы называем этот блок, блоком старым. Почему он был заменен? Наше мнение Скорее всего, дело было так. Представьте, что труба, по которой идет газ через рубашку котла, т.е. через воду или через антифриз вдруг не смогла обеспечить надежность? Что тогда будет? Поэтому, замена этого блока старого образца на новый связана напрямую с ухудшением качества материалов, уменьшением их долговечности. И это не вина завода, а сама мировая обстановка такая, – стремление за удешевлением и привела к этой замене. Поэтому сам смысл идеальной технологии подводки газа к блоку через нагретый котел (а она действительно практически идеальна) был сменен и сделали так же просто, как и за границей.

Популярные статьи  Трубы для полива на даче: сравнительный обзор различных видов труб

Автоматика для газовых котлов отопления: устройство, принцип работы, обзор производителей

Автоматика для газовых котлов отопления: устройство, принцип работы, обзор производителей

Автоматика для газовых котлов отопления: устройство, принцип работы, обзор производителей

Автоматика для газовых котлов отопления: устройство, принцип работы, обзор производителей

2. Мы всегда можем перебрать любой блок, как бы это ни было страшно. На самом деле это при-ми-тив. И, кстати, все гениальное – просто.

3. По сравнению с газовыми клапанами импортного производства, которые не ремонтируются, так как блок Эконом, этот блок считаем в современных условиях надежнейшей вещью (как это не смешно для века под № 21), которую, по крайней мере, можно ВСЕГДА, даже сидя в Тундре, починить, и никаких проблем, если быть готовым и иметь желание, даже если тебе всего 15 лет, почувствовать себя хозяином, а не потребителем.

Конструкция автоматики

Всю внутреннюю оснащенность автоматики для газовых котлов, которая применяется при монтировании отопительной системы, можно разделить на категории, их всего две:

  • первая категория – это те приборы, которые обеспечивают безопасную и верную работу всего оборудования котла;
  • вторая категория – это те устройства, которые могут значительно повысить комфорт при пользовании котлом.

Автоматика безопасности газовых котлов состоит из следующих элементов:

  • тот модуль, который обеспечивает контроль над пламенем. Он состоит из термопары и газового клапана, работающего, как электромагнитный, и перекрывающего подачу топлива;
  • также там есть то устройство, которое защищает от перегрева систему и поддерживает необходимый температурный режим, такую задачу берет на себя термостат. Он самостоятельно, по необходимости, включает либо отключает котел, в те моменты, когда температура приближается к заданным пиковым отметкам;
  • тот датчик, который контролирует тягу. Этот прибор работает на основании колебаний, зависящих от того, как изменяется положение пластины биметаллической. Она, в свою очередь, соединяется с клапаном газовым, прекращающим подачу газа на горелку;
  • также есть клапан предохранительный, который может отвечать за сброс излишек теплоносителя (например, воздуха или воды) в контуре. Некоторые производители сразу же предусматривают элемент, помогающий сбрасывать излишки.

Устройства, которые входят в систему безопасности, поделены на следующие типы:

  • механические;
  • и работающие от источника питания.

Автоматика обеспечивает пользователю более комфортный функционал, который является дополнительным:

  • автоматический поджиг горелки;
  • модуляция интенсивности пламени;
  • самодиагностические функции.

Но таким функционалом не ограничивается внутренняя конструкция моделей.

В некоторых конструктивных особенностях моделей есть такие дополнения, как отправка данных и обработка их электронной системой на оснащённом контроллерами и микропроцессорами оборудовании. Дальше происходит следующая ситуация: на основании полученных данных сам контроллер начинает регулировку команд, которые приводят в действие приводы системы автомата.

Механическая автоматика газового котла тоже требует детального рассмотрения.

  • Газовый клапан полностью перекрыт, и установка отопительная находится в нерабочем состоянии.
  • Для того чтобы запустить газовый котел механический, выжимается шайба, обеспечивающая пуск топлива и открывающая клапан.
  • Клапан под воздействием шайбы открылся, и газ потек на запальник.
  • Осуществляется поджиг.
  • После этого начинается постепенный разогрев термопары.
  • На электрический запорный магнит подается такое напряжение, которое обеспечивает его открытое положение, для того чтобы доступ топлива не перекрывался.
  • Механический поворот шайбы регулирует нужную мощность устройства газового обогрева, и топливо в нужном объеме и с необходимым давлением подходит на саму горелку. Происходит возгорание топлива, и котельная установка начинает существовать в рабочем режиме.
  • И после этого этот процесс контролирует термостат.

Принцип работы газового клапана Евросит 630

Евросит 630 – прибор, регулирующий подачу топлива, имеющий модуляционный термостат и функцию полного включения основной горелки. Клапан на газовый котел Евросит 630 – энергонезависимый прибор, что позволяет работу котла на сжиженном газе или от газгольдера. Устройство бывает различных модификаций, используется практически на любом оборудовании, потребляющем газ.

Любое газогорелочное устройство с автоматикой, снабжённое клапаном EUROSIT запускается в работу ручным способом. Рассмотрим принцип работы устройства. До начала работы топливная система закрыта электромагнитным клапаном. Нажимаем на шайбу-регулятор, клапан открывается, и топливные камеры заполняются газом, по малому топливопроводу газ поднимается к запальнику.

Далее, не отпуская шайбу, включаем пьезокнопку и поджигаем запальник. Запальник нагревает за 10-30 секунд термочувствительный элемент, который даёт напряжение, способное удерживать электроклапан открытым. Шайбу после этого можно отпустить, повернуть до нужного значения и открыть топливу путь к горелке. Горелка в устройстве самостоятельно зажигается от запальника.

Газовые горелки с автоматикой для котлов отопления далее автономно поддерживают заданную температуру, и вмешательство человека не нужно. Безопасность работы такой горелки обеспечена за счёт совмещения конструкции сжигания газа с вентилятором.

Принцип работы прибора Евросит 630 представлен в этом видео:

Блоки автоматики газовых котлов ЖМЗ

Блок автоматики котла – это один из самых важных узлов, входящих в конструкцию газовых котлов АОГВ/АКГВ.

Основное предназначение блока автоматики – это пропускать через себя газ, распределять его на постоянно работающую запальную горелку через запальник для поддержания постоянно горящего факела, и на основную горелку – с определённой периодичностью.

Также основным предназначением блока автоматики является функция сработки на отключение для блокировки подачи газа при срабатывании систем защиты и при задувании горелки.

Первоначально блок автоматики состоял из литого корпуса и магнитной коробки. В дальнейшем блок автоматики конструктивно усовершенствовался, стал разборным, и теперь состоит из двух основных узлов: магнитного клапана и блока терморегулятора. Такая конструкция позволяет проводить частичную замену неисправного узла, не меняя весь блок полностью. Такие блоки автоматики применяются на современных котлах АОГВ/АКГВ серии “Эконом” мощностью 17.4 кВт, 23.2 кВт и 29 кВт. На котлах мощностью 11.6 кВт блок автоматик конструктивно не менялся.

В нашем интернет – магазине Вы сможете купить блок автоматики для котлов ЖМЗ по прейскуранту завода-изготовителя!

Мы реализуем блоки автоматики для любых моделей котлов АОГВ Жуковского Машиностроительного Завода по самым доступным ценам, так как являемся его официальными дилерами.

Конструкция и принцип работы газового котла отопления

Основу стандартного котла на газу составляют следующие элементы:

  • прямоугольная газовая горелка. Эта конструкция включает в себя форсунки, которые и служат местом проведения газа внутрь камеры сгорания. Благодаря этим элементам пламя распределяется равномерно, что делает сгорание теплоносителя внутри системы наиболее эффективным;
  • теплообменник. Это устройство представляет собой короб из металла, оборудованный встроенной батареей. Внутри этого короба проходят трубы, по которым циркулирует теплоноситель. Нагрев воды происходит из-за того, что теплообменник, нагреваясь от сгорающего внутри камеры газа, передает ей тепло. Если в котле одноконтурного типа теплообменник может быть только один, то в двухконтурных аппаратах их может быть и два (первичный и вторичный);
  • циркуляционный насос. С помощью этого устройства регулируется давление, возникающее в системе с циркуляцией, работающей по принудительному принципу. Далеко не все котлы оснащены подобной деталью;
  • расширительный бак. Основное назначение данного элемента – временный отвод теплоносителя, что необходимо в случае нагрева и расширения воды. Такой бачок оснащен специальной емкостью, которая сможет подойти для любого котла на газу. Если планируется использовать отопительное оборудование на больших участках, то можно смонтировать еще один расширительный бак;
  • прибор, отвечающий за отвод продуктов сгорания топлива. В котлах атмосферного типа этот элемент присоединяется к отдельной дымовой трубе, имеющей естественную циркуляцию, а в турбированных механизмах в наличии уже есть двойная труба отвода коаксиального типа, вывод продуктов горения в которой осуществляется посредством вмонтированного вентилятора;
  • автоматическая система, которая служит центром управления котлом. Основным его элементом является электронная схема, позволяющая установить желаемый режим работы котла исходя из данных, отображаемых на установленных датчиках.
Популярные статьи  Как сделать на балконе шкаф своими руками: идеи и инструкции по сборке мебели

Какой газовый котел самый надежный

Автоматика для газовых котлов отопления: устройство, принцип работы, обзор производителей

Разновидности автоматики

Важно!!! Перед тем, как приобрести комплекс автоматики для котла отопления необходимо выяснить возможность по подключению устройств между собой. Такая информация имеется в инструкции по эксплуатации

Вся продукция, производящаяся на сегодняшний день в категории Контролирующие автоматические системы для котлов, подразделяется на 2 группы:

  • энергонезависимые;
  • энергозависимые.

Энергонезависимому агрегату для функционирования электроэнергия не требуется, тогда как второму виду для работы необходимо электричество в 12В напряжения, а также гибкая подводка для отопления помещения. Рассмотрим оба вида автоматики более подробно.

Энергонезависимая автоматика

К энергонезависимым видам автоматики отопления относятся механические агрегаты по регулированию и контролю горения газа в котлах отопления. Когда нужно сделать выбор из 2-х групп автоматики, многие стремятся купить автоматику для газового котла именно в механическом варианте.

Почему выбирают механический контроль:

Автоматика для газовых котлов отопления: устройство, принцип работы, обзор производителей

Автоматика для газовых котлов отопления: устройство, принцип работы, обзор производителейВ чем состоит суть настройки в ручном режиме? Прибор оснащен таким удобным компонентом, как плата управления газового котла, а также шкалой температур от минимума до максимума. При установке стрелки регулятора на конкретный уровень, он задается отопителю. После зажигания котла, начинает функционировать терморегулятор, устанавливающий заданный параметр температуры, закрывая или открывая кран для подачи топлива.

Автоматика для газовых котлов отопления: устройство, принцип работы, обзор производителейВмонтированная термопара в теплообменник для касается теплоносителя, и имеет в составе особый стержень, изготовляемый из реагирующего на различные изменения температуры материала. Главным образом он изготавливается из инвара, который является сплавом железа и никеля. При воздействии температуры стержень удлиняется или укорачивается. Он соединяется с клапаном, который под действием стержня и осуществляет регулирование подачи на горелку газа.

Сегодня производители к механическому блоку автоматики добавляют еще 2 датчика:
Автоматика для газовых котлов отопления: устройство, принцип работы, обзор производителей

датчик пламени.

Оба датчика моментально отключают поступление газа в котел, в случае резкого снижения давления в трубе или в случае падения тяги в дымоходе. Такая погодозависимая автоматика систем отопления для загородной дачи или дома. Датчики имеют устройство, которое основано на изгибе тонкой пластины, которая изготовлена из сплава 2-х металлов. К примеру, если температура высока, происходит выгибание пластины и удержание клапана в открытом состоянии. Если пламя уменьшилось, происходит выпрямление пластины и клапан перекрывается. Такая же процедура осуществляется и с датчиком тяги в дымоходе.

Энергозависимая автоматика

Примером может служить энергозависимая автоматика для газовых котлов отопления Арбат. Она представляет собой электронное устройство, основная задача которого заключается в регулировании процесса подачи газа за счет открытия и закрытия крана.

Устройство является сложным механизмом, а производители добавляют ему еще ряд дополнительный функций:

Автоматика для газовых котлов отопления: устройство, принцип работы, обзор производителей

В настоящее время производители движутся дальше, поскольку требования к комфортному использованию котлов повышаются, автоматика наделяется еще и следующими функциями:

Автоматика для газовых котлов отопления: устройство, принцип работы, обзор производителей

Автоматика для газовых котлов отопления: устройство, принцип работы, обзор производителейВыходит, что данный тип является автоматикой безопасности котлов отопления. Еще большой популярностью сегодня пользуются электрические водонагреватели для отопления, применяемые в небольших квартирах и загородных домах. Отдельного внимания заслуживает система диагностики. Она обеспечивает возможность предотвратить возникновение различных серьезных неисправностей. Конечно, это позволяет значительно экономить на ремонте оборудования.

Сегодня на рынке можно встретить различные приборы отопления электрические энергозависимые.

Это могут быть как обычные блоки, которые не имеют программного управления, так и программируемые. Вторые удобны тем, что есть возможность задавать необходимый режим температуры на значительный отрезок времени, вплоть до недели. К примеру, посмотрев прогноз погоды, есть возможность установить требуемую температуру на каждый следующий день, что обеспечит сохранность в квартире комфортного температурного режима. Также можно программировать температуру, как в ночное, так и дневное время.

Функции и разновидности газовых клапанов

Газовый клапан – это одна из ступеней трубопроводной арматуры. Он регулирует, распределяет и перекрывает газовый поток.

Отверстие клапана, через которое движется газ, называется седло. Его перекрывает диск или поршень.

Газовые клапаны, в зависимости от количества рабочих положений и числа входов, могут быть различными:

  • одностадийными;
  • двухстадийными;
  • трёхстадийными;
  • модулирующими.

Одностадийные (или одноходовые) имеют всего два входа и два рабочих положения: вкл./выкл.

У двухстадийного прибора есть один вход и два выхода. Открытие происходит через промежуточное положение, и пуск осуществляется более плавно.

Трёхстадийный клапан ставят на котлы, обладающие двумя степенями мощности.

Модулируемые клапаны – для котлов с плавным изменением мощности.

Принцип работы базовой автоматики

Современное отопительное оборудование непременно оснащается системой безопасности и блоками управления с функцией регулирования рабочих режимов. Элементом базовой автоматики является электро- или пьезорозжиг, подающий искру на запальник в момент начала подачи газа. Для запуска процесса горения нужно лишь нажать на кнопку, расположенную на корпусе отопительного котла.

Далее автомат включает газовую горелку, которая подхватывает огонь от запальника. После прогрева теплоносителя до требуемой температуры, автоматика (в данном случае термостат) срабатывает на отключение горелки, а когда происходит охлаждение воды до граничных показателей, то дается сигнал на включение. Запальник же продолжает все это время гореть. Данная опция позволяет:

  • защитить окружающее пространство от возможной утечки газа;
  • предотвратить закипание воды в теплообменнике;
  • прекратить подачу топлива к соплу при отсутствии тяги или резком изменении давления газа в магистральном трубопроводе.

Поддержание оптимального режима работы котла и безопасность оборудования уже давно зависят не от человеческого фактора, а от автоматики, которой комплектуется газовое оборудование. Она бывает энергозависимой, более надежной, но требующей присутствия источника бесперебойного питания, и энергонезависимой (механической), отличающейся автономностью и простой конструкцией. Система безопасности может состоять лишь из необходимых элементов или быть многофункциональной, иметь ручное регулирование или программатор.

Энергонезависимая система

Подобная автоматика привлекательна своей изолированностью от электроэнергии, низкой стоимостью и ремонтопригодностью. Диапазон рабочих температур, влияющих на работу термостата, здесь устанавливается вручную посредством переключателя, подсоединенного к встроенному в котел терморегулятору. В его конструкции присутствует стержень, изготавливаемый из материала, способного укорачиваться и удлиняться при изменении температуры теплоносителя. В результате, клапан на подаче газа открывается или закрывается, полностью перекрывая поступление топлива к горелке.

Популярные статьи  Как платить за воду по счетчику: специфика расчета расхода воды + разбор способов оплаты

В комплект энергонезависимой автоматики включают, также, датчики пламени и тяги. При внезапном затухании горелки, как и при значительном снижении тяги, газ мгновенно перекрывается. Но для комфортной и экономичной эксплуатации современных котлов вышеперечисленных опций бывает недостаточно. Ручное регулирование не дает возможности использования оборудования в оптимальных режимах, поэтому экономия, комфорт и срок службы котла без дополнительной автоматики сводятся к минимуму.

Энергозависимая система

Максимальное удобство эксплуатации газовых отопительных приборов обеспечивает электронная автоматика. Достаточно лишь ввести на дисплее рабочие параметры или уже запрограммированные режимы, как в дело вступает система регулирования и контроля. Она функционирует, основываясь на принципе электромагнитных клапанов, получающих команды от микропроцессорного блока.

Минусом энергозависимой автоматики является ее привязанность к электроэнергии. При возможных сбоях в электросети оборудование блокируется, и теплоноситель перестает прогреваться, что ведет к остыванию отопительного контура. Работоспособность системы и элементов безопасности котла поддерживают путем подключения оборудования к источнику бесперебойного питания или к дизельному генератору.

Современная автоматика способна:

поддерживать разные температуры в зависимости от дней недели или времени суток;
регулировать тепловой режим, принимая во внимание погодные условия;
создавать индивидуальную температуру в отдельных помещениях;
предупреждать промерзание отопительного контура;
диагностировать неисправности и многое другое.

Функции и принцип действия автоматики безопасности

В соответствии с нормативными документами средства автоматики котельных установок должны останавливать их работу путем отсекания подачи топлива при следующих ситуациях:

  • тяга в дымоходе недостаточна и возникает опасность угара;
  • давление газа в подающем трубопроводе слишком низкое или наоборот, чересчур высокое;
  • погасло пламя на запальнике.

Перечисленные ситуации могут привести к затуханию основной горелки и загазованности помещения, что недопустимо. По этой причине автоматика безопасности газовых котлов должна быть установлена на всех котлах старого образца, где она не была предусмотрена производителем. Хотя зачастую произвести замену отопителя обходится дешевле, нежели приобрести и поставить автоматику на старый. Кроме недопущения загазованности помещения или угара в ее функции также входит поддержание температуры теплоносителя на определенном уровне, заданном пользователем.

Чтобы понять, как работает автоматика газового котла, вкратце разберем ее устройство. Следует заметить, что как зарубежные, так и российские производители используют в своих изделиях одинаковый принцип работы, хотя конструктивно приборы могут значительно отличаться. Наиболее простыми и очень надежными традиционно считаются автоматические газовые клапаны итальянских производителей, поэтому они встречаются чаще всего.

Ярким представителем таких газовых приборов является итальянская автоматика SIT, а точнее, ее самая популярная модификация 630 EUROSIT, чье устройство показано ниже.

Автоматика для газовых котлов отопления: устройство, принцип работы, обзор производителей

Все элементы конструкции помещены в один корпус, к которому подведены трубопроводы газа. Кроме этого, к прибору присоединена капиллярная трубка от датчиков тяги и температуры (термопары), газопровод питания запальника и кабель от пъезоэлемента. Внутри расположен отсекающий электромагнитный клапан, чье нормальное состояние – «закрыт», а также регулятор давления газа и пружинный клапан.

Любой автоматический газовый котел, снабженный комбинированным газовым клапаном EUROSIT или другим, запускается в работу ручным способом. Изначально топливный тракт перекрыт электромагнитным клапаном, открывающимся путем нажатия на регулировочную шайбу, после чего топливо заполняет камеры прибора и по малому газопроводу выходит к запальнику. Удерживая шайбу, нажимаем кнопку пъезоэлектрического устройства и поджигаем запальник, нагревающий термочувствительный элемент в течении 10-30 сек. Тот, в свою очередь, вырабатывает напряжение, удерживающее электроклапан в открытом состоянии, после чего регулировочную шайбу можно отпустить.

Дальше все просто, шайбу поворачиваем до необходимого деления и тем самым открываем доступ топлива к горелке, что самостоятельно поджигается от запальника. Поскольку автоматика газовых котлов призвана поддерживать установленную температуру теплоносителя, вмешательство человека больше не требуется. Здесь принцип такой: среда в капиллярной системе при нагревании расширяется и воздействует на пружинный клапан, закрывая его по достижении высокой температуры. Горелка затухает до тех пор, пока термопара не остынет и подача газа не возобновится. Подробно работу итальянской автоматики SIT можно изучить, просмотрев видео.

Заключение

Современная автоматика для газового котла играет значительную роль в безопасной эксплуатации отопительного оборудования, сейчас без нее обойтись невозможно. Другое дело, что более дорогие итальянские и американские приборы отличаются высокой надежностью и долговечностью, это проверено годами работы на различных водогрейных установках.

Функционирование абсолютно любой отопительной системы должно быть рассчитано на конкретный температурный режим. Однако этот показатель не является постоянной величиной, поскольку внешние факторы изменяются со временем – уличная температура, необходимый нагрев всего дома или отдельного помещения. Для полноценного контроля процесса обогрева дома и нужна автоматика для котлов отопления (газовых, электрических, насосов)

На какие требования необходимо обращать внимание при выборе автоматики?

Автоматика для газовых котлов отопления: устройство, принцип работы, обзор производителейОптимальным вариантом считается, когда система отопления поддерживает необходимую температуру в квартире или доме. В этих целях в современных отопительных котлах (газовых или электрических) устанавливаются контролеры за степенью нагрева теплоносителя, а также его давления во всей системе. Дополнительно к ней монтируется автоматика для отопления, как в газовых, так и .

Автоматика для газовых котлов отопления: устройство, принцип работы, обзор производителейДаже несмотря на то, что производителями учитывается все при конструировании отопительного оборудования – имеется отдельная область контроля его функционирования, которая может быть осуществлена при помощи дополнительного устройства. В зависимости от своего назначения, добавленная в системы отопления автоматизация для котлов выполняет ряд функций.

Функции автоматизации:

Автоматика для газовых котлов отопления: устройство, принцип работы, обзор производителей

Автоматика для газовых котлов отопления: устройство, принцип работы, обзор производителейПри выборе оптимальной модели такого устройства, как автоматика отопления необходимо познакомится с их разновидностями. Любая из них должна характеризоваться конкретными эксплуатационными особенностями. Правильно осуществленная автоматизация отопления должна значительно упростить контролирование работы всей системы, а также сократить затраты энергоносителя.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
