Установка котла отопления в частном доме: важные правила, инструкция по монтажу

Правила и нормы установки котла

Газовое отопительное оборудование устанавливается в соответствии с разработанными и утвержденными технологиями, обеспечивающими безопасность его эксплуатации.

  1. Вопрос о том, как установить настенный котел, начинается с подготовки для него помещения. Помещение обязано соответствовать некоторым требованиям: котельная может быть расположена в любом месте дома, кроме ванной комнаты, жилых комнат и санузла. Однако при установке настенных узлов это требование может быть смягчено в зависимости от типа котла. Объем помещения — от четырех кв.м., высота потолка — от двух метров. Ширина дверного проема — не менее 800 мм. Также в помещении должно быть предусмотрено естественное освещение котла через окно. При этом, размер окна должен соответствовать 0,3 м.кв. на каждые 10 м.кв. помещения.
  2. Правила установки настенного газового котла регламентируют поступление определенного объема свежего воздуха с помощью приточной вентиляции к месту использования котла. Недостаточное количество поступающего воздуха может быть связано с накопление в помещении опасного для здоровья и жизни вещества.
  3. : нормативы при его размещении таковы, что от стены до поверхности котла должно быть более 10 см. В случае, если это расстояние меньше положенного, стена должны быть защищена огнестойким покрытием.
  4. Газопроводные трубы могут быть металлическими, но не пластиковыми.
  5. Дымоходное отверстие должно соответствовать мощностным возможностям котла. При этом его высота должна быть не менее 5 м при условии, что дымоход устанавливается выше конька на крыше доме. При установке дымохода, он может иметь не более трех изгибов.
  6. При организации системы электроснабжения необходимо предусмотреть наличие автомата с токовой защитой и с тепловой защитой.
  7. В комнате, где будет стоять котел, должен быть размещен датчик газа, увязанный с реле. В случае утечки газа датчик должен подать сигнал реле на блокирование поступления газа. Кроме того, должна сработать звуковая сигнализация.
  8. Установка настенного газового котла, нормативы при его запуске обязывают обеспечить устройство счетчиком газа.
  9. Если рядом с котлом присутствуют другие газовые приборы, то расстояние между приборами устанавливается на отметке не менее 20 сантиметров.
  10. При установке , требования затрагивают даже предмет полноценной комплектности оборудования. Комплектация котла должна соответствовать нормативам и содержат: руководство, крепления, шаблон из бумаги для установки, особые ключи и крепеж.
  11. Высота установки настенного котла — 80 см — 160 см от поверхности пола.

Если все эти требования соблюдены, то можно не сомневаться в надежности и пожаробезопасности системы газового отопления. Следует иметь в виде, что регулярно система отопления должна проходить техническое обслуживание силами сотрудников городской газовой службы.

Простая обвязка настенного двухконтурного газового котла, фото которой вы видите на этой странице, может быть выполнена вашим мастером, а можете…

Чтобы не тратиться на полноценный дымоход, вам понадобится коаксиальная труба для газового настенного котла. Установка, фото которой опубликовано на этой…

Эффективность работы автономного отопления напрямую зависит от правильности проведения монтажных работ. В комплекте газового котла предусмотрена инструкция, в которой указана схема подключения агрегата. Монтаж двухконтурного газового котла должен осуществляться в полном соответствии требованиям технической документации. Если вы не уверены, что сможете сделать правильный монтаж газового котла своими руками, обратитесь к специалисту.

При выборе места для газового котла нужно учесть все требования к котельному помещению. Если выбрать котел с закрытым типом топки, то эти требования станут намного лояльнее. Современные модели газовых агрегатов имеют в своей конструкции именно такие топки. Установка такого котла возможна даже на кухне, если ее площадь не менее 12 м2.

Газовые котлы бывают двух видов:

  • настенные или подвесные — крепятся на стену;
  • напольные или стационарные — устанавливаются на специальную подставку и крепятся к полу.

Требования к установке газового котла

Монтаж двухконтурного газового котла должен производиться только на капитальные стены. Все деревянные элементы должны быть изолированы или сняты. Изоляция выполняется из стального листа с асбестовой прослойкой. Котел должен иметь свободное пространство вокруг и легкий доступ с любой стороны. Высота установки не менее 800 мм от пола.

Требования для установки котла

В первую очередь надо учесть все требования к помещению, куда предполагается поместить источник тепла. Варианты такие:

  • кухня;
  • комната внутри дома, примыкающая к одной из наружных стен и имеющая окна;
  • помещение в цокольном или подвальном этаже;
  • в наружной пристройке.

В кухне нормативы на установку позволяют разместить напольный или настенный агрегат теплопроизводительностью до 60 кВт. Оборудование с показателями от 60 до 150 кВт можно ставить в отдельной комнате на любом этаже, а от 150 до 350 кВт – только на первом или цокольном этаже, в подвале или пристройке

При этом важно соблюдение размеров отдельной комнаты или пристраиваемой части, они не могут быть меньше, чем прописано в нормативах. Минимальная нормативная высота такой комнаты – 2.5 м для любой мощности в указанных пределах

Для теплогенераторов производительностью до 150 кВт в соответствии с нормами наименьший объем помещения для установки газового котла составляет 15 м3, кроме этого, на каждый кВт водогрейного оборудования к данному объему прибавляется 0.2 м3. Если же суммарный показатель всех агрегатов превышает 150 кВт, то размеры помещения не нормируются. Зато действуют правила установки и безопасной эксплуатации котлов, согласно которым надо выдержать технологические просветы между агрегатами и стенами комнаты, они принимаются из соображений удобства обслуживания и доступа ко всем системам в котельной. Размеры проходов в соответствии с правилами соблюдаются такие:

  • От выступающей части газогорелочного устройства до стены с лицевой стороны теплогенератора – не менее 1 м.
  • Если в инструкции по эксплуатации агрегата написано, что нужно обслуживать его сбоку или сзади, то придется выдержать ширину прохода 1.5 м, когда же такой записи нет, а нужно обеспечить доступ к другому оборудованию или арматуре, то достаточно сделать просвет 700 мм. В остальных случаях требования по монтажу выдвигаются в документах на изделие от завода – изготовителя.
  • Если в топочной планируется поставить 2 источника тепла, то не стоит их размещать друг напротив друга, поскольку придется обеспечить просвет между выступающими частями горелок не менее 2 м.
  • Нельзя ничего прокладывать через проходы на высоте ниже, чем 2 м.

Для кухни, где допускается размещать не слишком мощное отопительное оборудование (до 60 кВт), предъявляются не самые жесткие требования к установке газовых котлов. Нужно лишь соблюсти норматив по объему, приведенный выше, а еще обеспечить воздухообмен в количестве 3 раза за 1 час. Дополнительно требуется подавать приточный воздух для горения топлива, его расход для каждого агрегата указан в технических характеристиках. Данный норматив действует для всех видов котельных.

В нормативных документах предлагается организовать вентиляцию для котла на кухне с помощью вытяжной шахты и приточной решетки, встроенной во входную дверь. Проходное сечение этой решетки также нормируется, его площадь не может быть меньше 0.025 м2. Таким же способом можно устроить воздухообмен и в отдельных топочных. Трудности с подачей свежего воздуха могут возникнуть в подвальных или цокольных этажах, не исключено, что для соответствия техническим условиям понадобится поставить специальный приточный вентилятор.

В котельных, находящихся на первом, цокольном этаже или в пристройке, нужны оконные проемы с площадью остекления не менее 0.03 м2 на каждый кубометр объема комнаты. К пристроенному помещению также выдвигаются требования по огнестойкости стен, отдельному фундаменту и входным дверям. Кроме того, пристройку нельзя сооружать на лицевом фасаде здания, а при возведении нужно отступить от ближайшего окна или двери 1 м по горизонтали.

Следует отметить, что требования для газового котла, расположенного в деревянном доме, идентичны нормативам для строений из других материалов, то есть, правила устройства котельных едины для всех зданий.

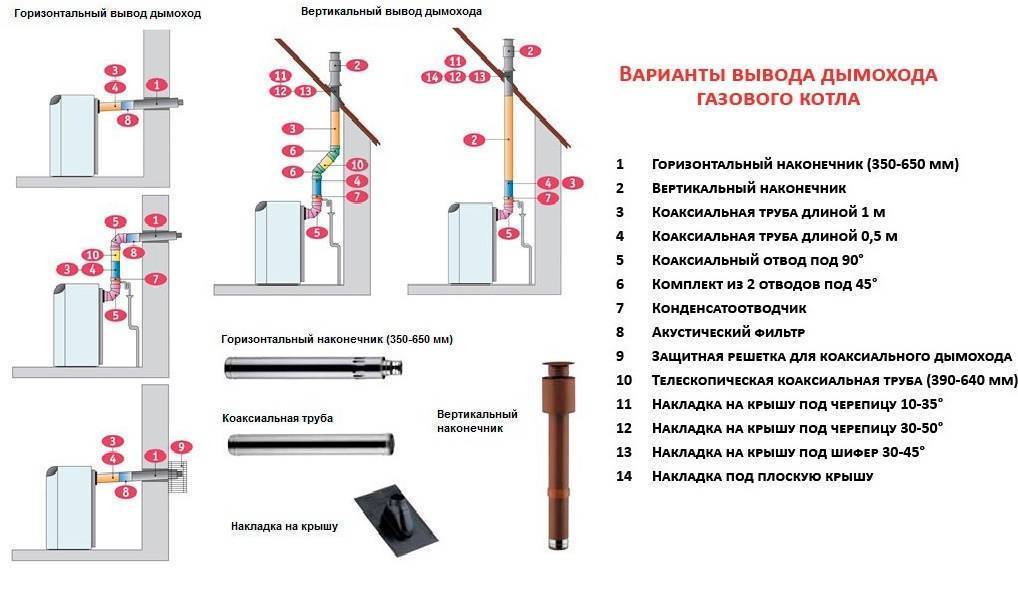

Требования к дымоходам

В сущности, требования к дымоходам напольных и настенных газовых котлов идентичны, разница может быть в самой конструкции газохода. Это зависит от устройства источника тепла:

  • Теплогенераторы с открытой камерой сгорания берут воздух из помещения и выбрасывают продукты сжигания через традиционный дымоход с естественной тягой.
  • Агрегаты, оборудованные закрытой камерой, затягивают воздух с улицы принудительно, с помощью вентилятора через двустенную трубу, одновременно служащую газоходом (коаксиальный дымоход).

Традиционный дымоход для газового котла устраивается в толще стены или подвешивается снаружи здания. Сечение выходного патрубка из агрегата определяет диаметр всего дымохода, он должен быть такого же размера, а лучше – на 20-50 мм больше. Горизонтальный участок, соединяющий котел с дымовой трубой, в идеале выполняется длиной 1 м, максимально допустимая длина – 2 м.

Ниже места врезки обязательно нужна дверца для прочистки и внутреннего осмотра, а глухой торец вертикальной трубы снабжается системой слива конденсата. Осуществляя монтаж дымохода газового котла, надо помнить, что не допускается выход трубы накрывать зонтами, дефлекторами, флюгерами и так далее. В соответствии с нормативами можно поставить только сужающее сопло.

В отличие от традиционных вытяжных каналов для продуктов сжигания установить двустенный дымоход для теплогенераторов с закрытой камерой гораздо легче. Проделав в наружной стене отверстие необходимого диаметра и встроив в него металлическую гильзу, производится монтаж коаксиального дымохода, представляющего собой горизонтальную двустенную трубу определенной длины. Единственное условие, обязательное к соблюдению, — это небольшой уклон в сторону выхода дыма. Он делается для того, чтобы образующийся в воздушном тракте конденсат не затекал в котел.

С чего начать?

Поскольку для монтажа нового газоиспользующего оборудования требуется соблюдение определенных правил, то стоит заказать все работы, требующие наличия лицензии, газовой службе:

  • Выдача технических условий.
  • Разработка проектной документации.
  • Производство работ по присоединению к магистрали природного газа.

Остальные действия вы сможете совершить самостоятельно. Сначала надо получить в службе газа технические условия для установки газового оборудования. Ознакомьтесь с ними или снимите копию и тут же заказывайте у них проектную документацию. Когда она будет готова, ее нужно будет согласовать в газовой службе. Как нетрудно догадаться, эта процедура – чистая формальность, после ее завершения к вам домой приедет бригада и произведет монтаж газового котла в части его подключения к топливной магистрали, о чем будет составлен соответствующий акт.

Все что останется сделать вам – это выполнить обвязку и подключение к системе отопления, прокладку электросетей. Тут и появится возможность экономить средства, то ли делая все своими руками, либо с помощью знакомых сантехников. Последний этап – окончательное оформление документов.

Это лишь краткое описание одного из возможных алгоритмов решения задачи, но на самом деле не все так просто, ведь газовые котлы должны устанавливаться с соблюдением нормативных требований, с ними не помешает ознакомиться еще на этапе выбора теплогенератора.

Выбор и оборудование помещения под монтаж

Во многом выбор аппаратуры и аксессуаров зависит от СНиП 42-01-2002 «Газораспределительные системы».
Это существенно сужает ассортимент выбора, так как конкретный котёл может не подойти для выбранного помещения из-за несоответствия площади и удельной мощности.

ВАЖНО! СНиПы регулярно обновляются, а действующие законы вносят в них поправки. Нужно проверять законодательно-правовую базу непосредственно пред установкой

Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный.

Общие требования:

  • Комната должна быть хорошо проветриваемая;
  • В комнате должны быть оконные проёмы;
  • Площадь тем больше, чем больше мощность котла.

С чего начать установку?

  1. Для начала нужно наметить место установки
    на стене или на полу, в зависимости от типа котла.
  2. Проверить, достаточно ли деталей и прочих вспомогательных элементов. В общем, мысленно ставим котёл
    на будущее место эксплуатации.
  3. Просмотреть инструкцию к установке.

ВАЖНО! В одиночку можно установить только малогабаритный или напольный котёл (и то не всегда). В большинстве случаев потребуется помощь одного или двух человек

Как правильно установить оборудование

Чётко следуйте всем правилам и нормам СНиП 42-01-2002 «Газораспределительные системы»
, не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам
дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

  • Если , пол под ним должен быть идеально ровным
    , так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
  • Если есть возможность изготовить подставку под котёл,
    это обезопасит конструкцию и усилит прочность сцепления с полом.
  • Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы.
    Данное правило не указано в СНиП, но часто является причиной преждевременного износа
    механизма или выхода из строя.

Документация

Необходимые документы:

  1. Сводка по расходу топлива
    конкретным аппаратом. Выполнить её могут как работники, которые устанавливают котёл, так и сам хозяин-установщик. В техническом паспорте устройства должны быть указаны данные по расходу электричества, газа и воды. В течение 14 дней работник газовой службы
    должен выдать предварительное согласие
    на установку агрегата.
  2. Проект монтажа
    , в котором указаны все пункты и шаги установки, схема подключения коммуникаций и вывода дымохода.
  3. Техническое условие
    , в котором указаны данные о монтаже и проведении коммуникаций к котлу.
  4. Сертификат прибора
    , просмотренный и заверенный газовщиками. Справку о стандартизации котла.

После согласования проекта можно приступать к установке. Профессионалы как правило ведут протокол установки
, в котором отмечают базовые шаги, чтобы защитить себя на случай брака оборудования или несчастного случая, который повлёк убытки.

Протокол подписывается заказчиком (хозяином котла). Если выполняется самостоятельная установка
, в протоколе нужно отмечать основные этапы
, прописанные в инструкции к котлу. Если произойдёт авария во время установки или котёл не будет функционировать должным образом, протокол послужит юридической защитой
.

ВНИМАНИЕ! В случае, когда установку выполняют специалисты, а протокол подписывает заказчик, он имеет юридическую силу, а если установку выполняет сам заказчик – протокол является обычным описанием действий

Заземление газовых котлов

Как сделать заземление:

  1. Нужно взять за основу контур
    в форме равнобедренного треугольника из 3х металлических стержней длиной 3 метра.
  2. Необходимо соединить проводники.
  3. При помощи омметра замерить сопротивление
    внутри контура (должно быть значение, близкое к 4 Ом). Если значение выше — к контуру можно добавить ещё один элемент.
  4. Продолжать нужно до тех порт, пока значение не будет максимально близко к 4 Ом.

Для заземления используют стержни и трубки, которые соединяются металлическими полосками. Их устанавливают в грунт вертикально, чтобы система работала даже зимой. Рекомендуется покрыть металлические элементы антикоррозионным раствором.
