Установка кондиционера своими руками: производим монтаж по инструкции в квартире

Содержание

Особенности монтажа устройства

Для того, чтобы ваша система всегда работала эффективно, недостаточно просто знать, как установить оконный кондиционер, есть множество нюансов, на которые нужно обратить особое внимание. Конечно, такое устройство в виде моноблочной системы гораздо проще установки боле сложной сплит системы, поскольку здесь нет необходимости проводить трассу между блоками для хладагента и для дренажа, но и свои особенности также имеются

  • Специалисты рекомендуют монтировать отдельную розетку с отдельно идущим автоматом даже для устройств, которые имеют совсем небольшую мощность.
  • Во время выбора модели обязательно учтите параметры ширины. Она должна быть меньше ширины вашего окна.
  • Вокруг устройства должно быть достаточно свободного места. чтобы оно могло нормально работать.
  • В отличии от наружного края, расположенного ниже внутренней стороны, левая и правая сторона прибора устанавливаются ровно. иначе, скапливающийся при работе конденсат будет неравномерно стекать из поддона.

Подсоединение блоков

После того как будут установлены и тщательно закреплены внутренний и наружный модули, их надо между собой правильно соединить. Между блоками будут проложены:

  • электрические провода;
  • медные магистрали (в теплоизоляции);
  • дренажная трубка.

Нужно тщательно измерить длину фактически получившейся трассы, отрезать кабель и трубки. Электрический кабель отрезаем с некоторым запасом. Вполне достаточно 25-35 см. Для трубки предусматриваем запас около 1 метра.

Установка кондиционера своими руками: производим монтаж по инструкции в квартире

Оконечные гайки на медные трубки лучше установить в помещении перед тем, как укладывать их в магистраль. Для этого нам понадобятся специальные инструменты: риммер и развальцовка.

С помощью риммера аккуратно снимите заусенцы с внутренней и наружной кромки трубки

Особенно важно, чтобы внутренний край был очень ровным.
Наденьте оконечную гайку.
Закрепите трубку в вальцовке так, чтобы край выступал над губками вальцовки на 1.5-2 мм. Зажмите трубку так плотно, чтобы она не сдвинулась и ни в коем случае не начала сжиматься.
Подведя конус к срезу трубки, плавными движениями начните вдавливать его в трубку

Постепенно усилие будет нарастать.
Закрутите конус настолько, насколько получится. При этом может потребоваться приложить значительное усилие.

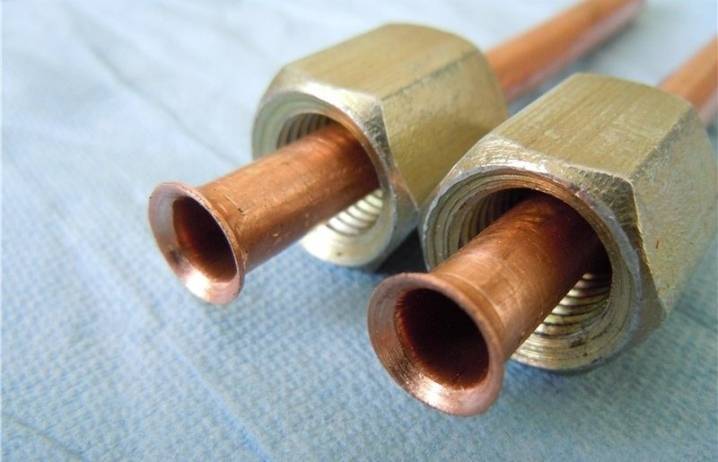

Разобрав инструмент, проверьте качество получившегося «воротничка». Правильно выполненная воронка имеет аккуратные края без трещин и зазубрин. Блестящая кайма конуса воронки должна иметь одинаковую ширину.

Установка кондиционера своими руками: производим монтаж по инструкции в квартире

Правильная обрезка и аккуратная вальцовка требует сноровки и навыков. По неопытности можно испортить концы, поэтому обязательно потренируйтесь на обрезках трубочек.

Установка кондиционера своими руками: производим монтаж по инструкции в квартире

Теперь можно уложить трубки в магистраль. Предварительно на трубки надевается теплоизоляция и закрепляется скотчем. При укладке медных магистралей соблюдайте следующие правила:

  • изгибы должны быть плавными;
  • радиус изгиба – не менее 10 см;
  • нельзя несколько раз изгибать и снова выпрямлять трубку;
  • если разница в высоте установки блоков превышает 5 м, в нижней части трубки следует свернуть в кольцо. В нем будет улавливаться масло.

Установка кондиционера своими руками: производим монтаж по инструкции в квартиреУстановка кондиционера своими руками: производим монтаж по инструкции в квартире

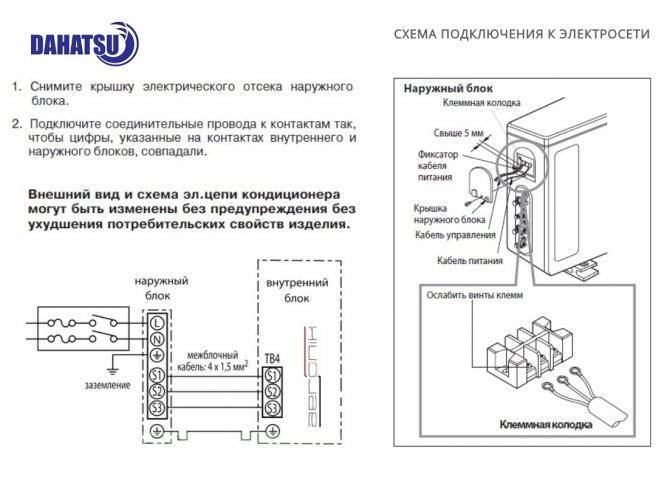

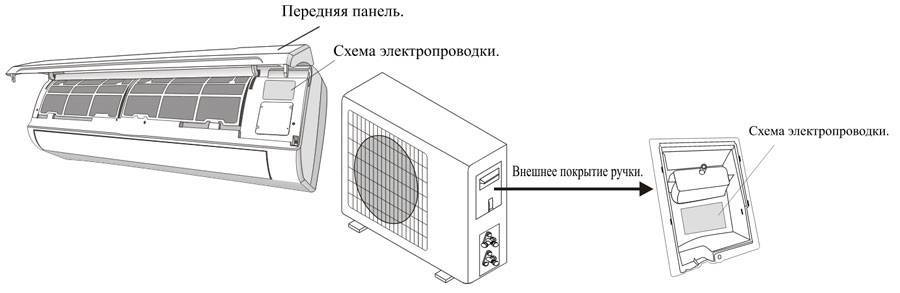

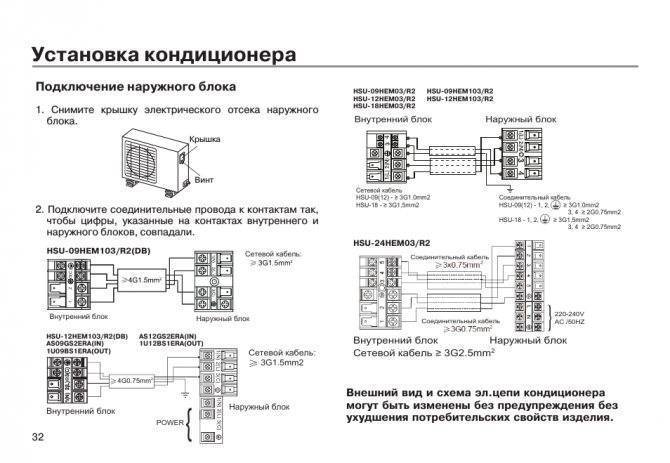

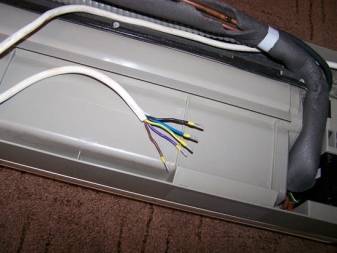

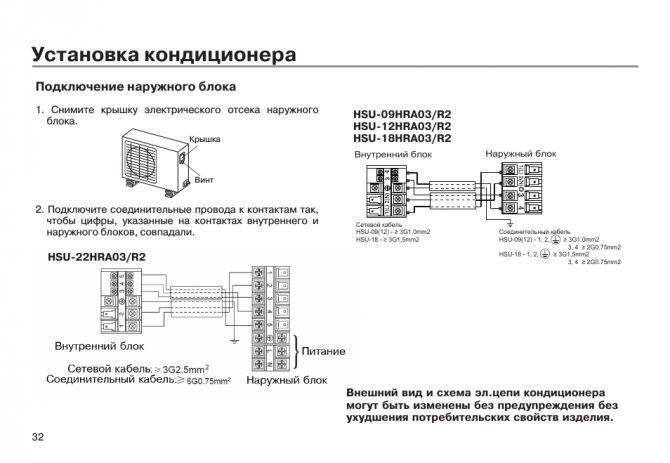

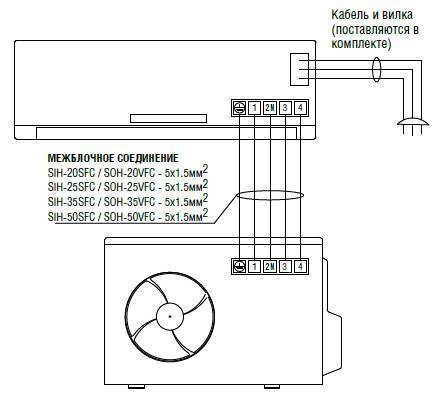

В комплект сплит-системы входит схема электрических соединений. Правильно соединить нужные контакты поможет то, что каждая жила кабеля имеет свой цвет. Учтите, что цвет жил вашего провода может не совпадать с тем цветом, который указан на схеме. Главное, чтобы контакты внутреннего и внешнего модулей были соединены в правильном порядке.

Установка кондиционера своими руками: производим монтаж по инструкции в квартиреУстановка кондиционера своими руками: производим монтаж по инструкции в квартире

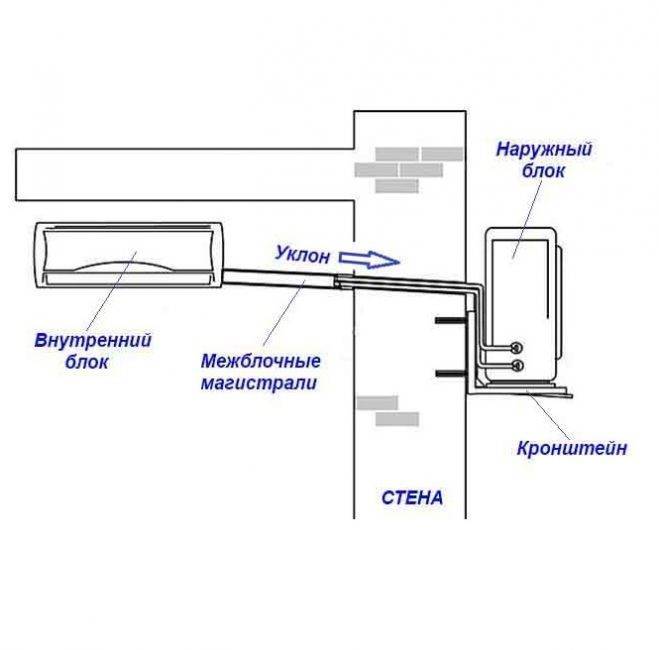

Дренажная трубка прокладывается так, чтобы был обеспечен небольшой постоянный уклон наружу. С внешней стороны свободный конец дренажной трубки крепится к стене с помощью хомутиков так, чтобы он не болтался, а капающий конденсат не попадал непосредственно на стену.

Установка кондиционера своими руками: производим монтаж по инструкции в квартиреУстановка кондиционера своими руками: производим монтаж по инструкции в квартире

Медные трубки магистралей к внутреннему и наружному блокам также подключаются по схеме. Оконечные гайки надо закручивать с усилием 5-7 кг*м. Тогда медь трубки хорошо обожмется и затечет в малейшие неровности ниппеля. Это обеспечит полную герметичность соединения.

Установка кондиционера своими руками: производим монтаж по инструкции в квартире

Этапы установки

Стоит отметить, что данные устройства и сегодня являются одними из самых распространенных, среди устройств для кондиционирования воздуха. Высокий спрос обусловлен небольшими компактными размерами, достаточно высокой эффективностью работы и надежностью самих устройств.

Сама конструкция представляет собой единый блок, в котором расположены все механизмы. Обычно устройство устанавливается в специально подготовленный для него проем, причем само устройство должно быть несколько меньше проема, примерно на 15 см с каждой стороны.

Установка оконного кондиционера своими руками должна быть выполнена таким образом, чтобы место под кондиционер обладало высокой защитой от попадания внутрь дождя. Желательно поместить прибор в тени, чтобы полностью исключить попадание на него лучей солнца.

Установка кондиционера своими руками: производим монтаж по инструкции в квартире
Жалюзи оконного кондиционера

Устройство имеет специальные жалюзи, через которые происходит забор воздуха. Обычно они располагаются в верхней части корпуса. Они не должны быть ничем закрыты или загромождены, впоследствии это приведет к выходу небольшой установки из строя.

  1. В заранее подготовленный стенной проем для прибора устанавливается специальная рама, имеющая откосы, выполненные из стальных уголков.
  2. Рама закрепляется таким образом, чтобы наружный край был несколько ниже относительно внутреннего края рамы, то есть нужно выполнить небольшой наклон. В дальнейшем это сделает слив конденсата из устройства более быстрым и удобным.
  3. Зазоры между стенками проема и самим прибором необходимо загерметизировать монтажной пеной. Следует добавить, что многие современные модели имеют специальный кожух, который снимается и монтируется отдельно.
  4. Последним этапом является подключение прибора к сети электропитания. Если мощность устройства невелика, то его можно спокойно подключать в обычную розетку. Но есть кондиционеры, которые имеют большую мощность и для их подключения требуется вывести отдельную розетку с заземлением и отдельный автомат для подстраховки во время работы.

Установка кондиционера своими руками: производим монтаж по инструкции в квартире
Монтаж кондиционера своими руками

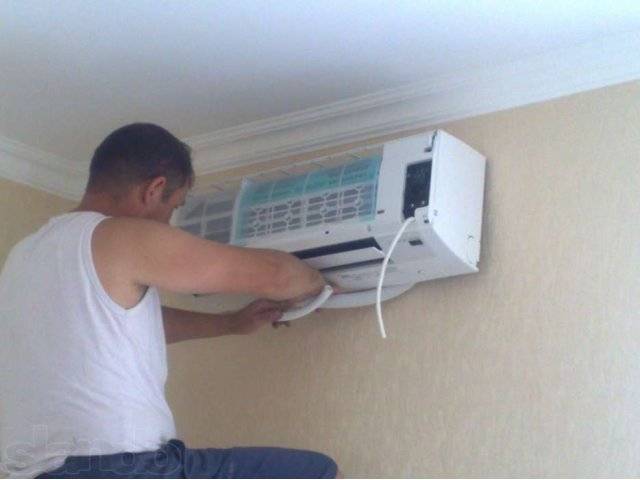

Установка внутреннего блока сплит-системы:

Внутренний блок кондиционера устанавливается на соответствующую перфорированную монтажную (фиксационную) пластину, предназначенную для удержания аппаратуры в надёжном статичном положении. Компания-производитель обязана предоставить соответствующую фиксационную плиту вместе с самим кондиционным устройством.

Расставление отметок

Для стабильной работы кондиционера важно зафиксировать пластинку в точности так, как это требуется по изначальному инженерному расчёту. Поэтому, чтобы самостоятельно определить строгую горизонталь, необходимо использовать строительный уровень

Если же расчёт будет проведёт неверно, а внутренний блок будет установлен неправильно, то накапливающийся в нём конденсат не будет выходить в трубу, а будет стекать прямиком на пол, поэтому следует очень серьёзно отнестись к процедуре крепления внутреннего блока к монтажной пластине, и желательно попрактиковаться перед этим.

Монтажную пластину прижмите к стене и отмерьте от неё нужное вам расстояние (в соответствии с указанными выше минимумами) к потолку и стенкам, и расставьте фломастером отметины на местах, где должны быть просверлены отверстия.

Бурение отверстий в стене

После того, как вы расставите всю соответствующую разметку для отверстий – её, соответственно, потребуется реализовать. Отмеченные места необходимо пробуравить перфоратором. При этом, минимальный диаметр пробуравленного отверстия должен составлять 5 сантиметров, т.к. это минимальное открытое отверстие, в которое способна свободно пройти магистраль.

Данный метод, кроме того, отлично работает при потребности провести магистраль сквозь бетонированную стену. Осуществляя бурение, следует внимательно следить за происходящим на улице, чтобы на проходящих мимо вашего дома граждан не упали фрагменты кирпича или бетонная крошка, рассыпавшиеся при просверливании последних нескольких сантиметров стенки.

Закрепление внутреннего блока

Наконец, когда почти всё готово, в просверленные отверстия необходимо протолкнуть дюбеля. Хорошо примерьте внутренний блок на монтажную пластину и закрутите в каждый из дюбелей подходящие по диаметру саморезы, таким образом закрепив с их помощью пластину, а затем просто установите сам внутренний блок поверх, таким образом крепко и основательно его укрепив.

Перечень инструментов и материалов

В комплект поставки сплит-системы не входят следующие установочные материалы, их потребуется докупить самостоятельно:

  • кронштейн металлический подвески наружного модуля (можно сварить самому из стальных равнополочных уголков 35 х 3 мм);
  • четырехжильный медный кабель типа ВВГ сечением 1,5 или 2,5 мм² в зависимости от мощности охладителя;
  • трубки фреонопроводов медные диаметром 6.35 мм и 9.52 мм требуемой длины;
  • каучуковый теплоизоляционный рукав типа K-Flex по длине магистрали;
  • гофротруба дренажа (также подойдет металлопластик Ø16 мм);
  • лента обмоточная ПВС либо ПВХ;
  • пена полиуретановая – 1 баллон.

Установка кондиционера своими руками: производим монтаж по инструкции в квартире

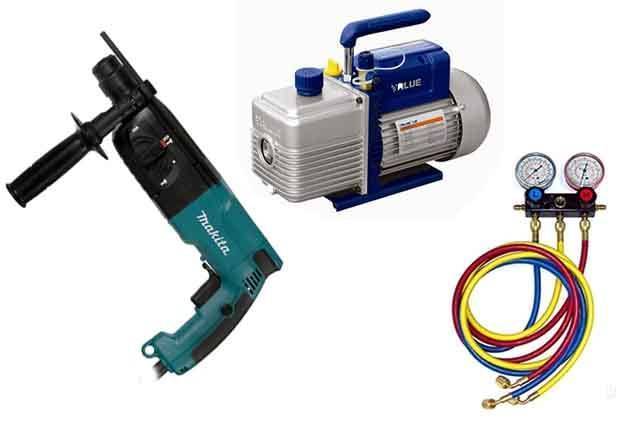

Помимо домашнего набора слесарных инструментов, установка кондиционера требует применения специальных приспособлений и оборудования:

  • перфоратор с длинным буром или коронным сверлом по бетону;
  • насос вакуумный;
  • коллектор с манометрами и шлангами;
  • приспособление ручной развальцовки медных труб и ножницы, не образующие металлической стружки.

Нередко в интернете встречаются инструкции, как устанавливать и запускать сплит-систему без вакуумного насоса, где воздух из трубопроводов и испарительного теплообменника выталкивается давлением фреона. Мы категорически не советуем следовать подобным рекомендациям и четко соблюдать технологию вакуумирования системы перед заполнением. Иначе компрессор может выйти из строя гораздо раньше положенного срока.

Установка кондиционера своими руками: производим монтаж по инструкции в квартире

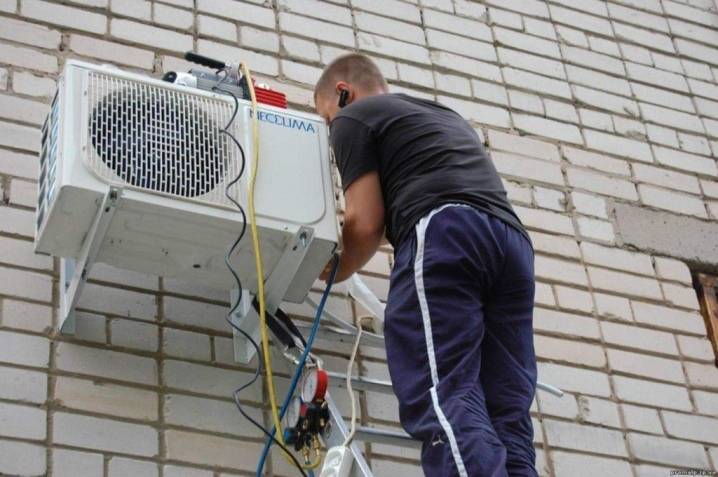

Второй этап – монтаж наружных блоков

Помимо этого, необходимо обязательно помнить, что крепить сплит-системы на железные огораживания к террасе (балкону) крайне не рекомендуется, могут также возникать очень частые вибрации. Когда вы хотите закрепить блоки перед самим окном и на стену, то при отсутствии крепких креплений здесь не встать. Чаще всего, установка начинается с окна. Если установка с окна невозможна (сбоку окна, на стене при отсутствии оного), то внешний блок монтируют с автовышек – это на порядок увеличивает стоимость на осуществление монтажа.

В случае, если у вас квартира располагается на 1-ом этаже, производители настоятельно рекомендуется вешать внешние блоки над землей на 2 метра, а также «спрятать» кондиционер в антивандальную металлическую решетку. В независимости от высоты, где устанавливается сам блок (внешний), вам стоит выполнить над ним небольшой металлический козырек.

Как выбрать место установки

Определение места – это фундаментальный этап установки сплит-системы, который регламентируется производителями.

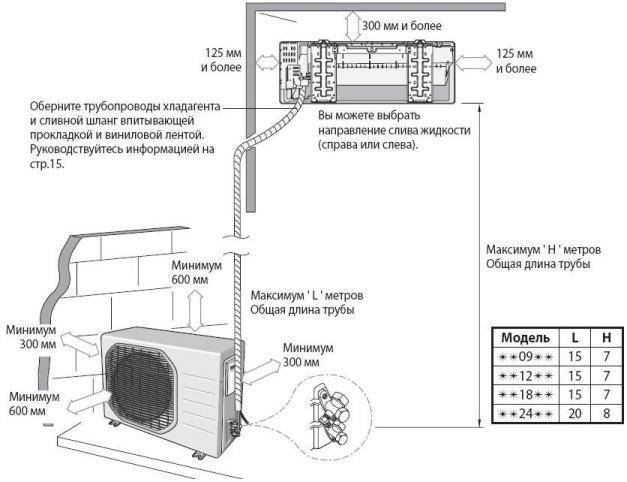

Что касается расположения, следует знать следующие требования:

  • Внутренний блок должен размещаться от потолка на расстоянии 20 см;
  • Внутренний блок должен размещаться от другой стены на расстоянии 30 см;
  • Расстояние между наружным и внутренним блоками должно быть не менее 1,5 м.

Следует отметить, что максимальное расстояние между блоками сплит-системы не ограничивается. Монтажники стараются не превышать показатель 6 метров, ведь, если потребуется дополнительная заправка фреоном, дополнительные расходы только усугубят ситуацию. Идеальное расстояние – 3 метра.

Установка монтажной пластины

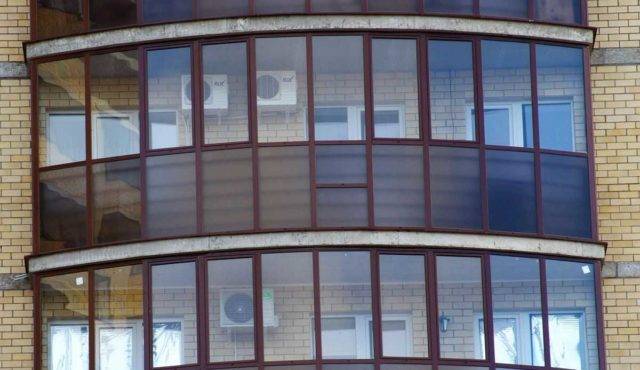

Наружный блок часто размещают на открытых балконах или в районе окна. В многоэтажных домах руководствуются следующим принципом: до 5-го этажа наружный блок сплит-системы устанавливают выше окна и на определенном расстоянии от него, если кондиционер устанавливается на 9-ом этаже, например, то наружный блок монтируется на уровне окна или ниже него.

В частных домах выбор места зависит от крепости стен и подходящих условий. Установка осуществляется на несущую стену с помощью кронштейнов или навешивается на сам цоколь дома.

Блок слева от наружной стены

Если внутренний блок находится слева от внешней стены, а трассы выходит ровно, минимальное расстояние от стены до блока — 500 мм (1 картинка на фото). Его можно уменьшить до 100 мм если трассу завернуть на прилегающую стену, но общая ее длина не должна быть меньше 500 мм. Если это невозможно, вывести отводы можно слева и уложить трубы в штробу (рисунок справа). В данном случае это возможно, так как место соединения выводов и трассы получается под крышкой корпуса, так что оно доступно для ремонта и обслуживания.

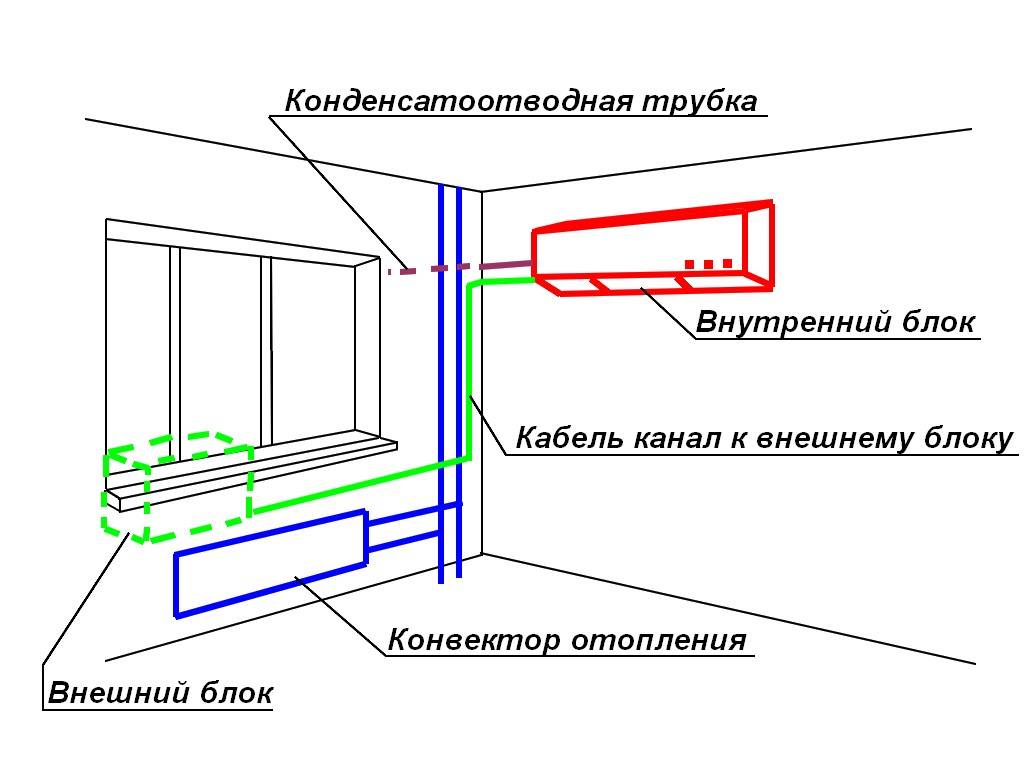

Варианты прокладки трассы хладагента если внутренний блок кондиционера находится слева от наружной стены

Если по наружным стенам здания нельзя тянуть кабели, трубы и т.п. (чтобы не портить внешний вид), придется всю трассу укладывать в помещении. Менее затратный вариант — провести ее в углу, закрыв специальными коробами. Такое расположение удобно, так как потом можно короб закрыть шторами.

Установка кондиционера своими руками: если трасса должна проходить в помещении

Второй вариант более трудозатратный (штробу сделать сложнее), но с эстетической стороны более выигрышный — это вывод перевести на левую боковую панель и уложить все в сделанную выемку.

На стене справа от наружной

Этот вариант можно назвать типовым — это стандартное решение при выборе такого местоположения. чаще всего трассу в коробе выводят прямо в стену, но если необходимо, ее можно опустить в углу (тоже закрыв коробом).

Пример монтажа внутреннего блока кондиционера на справа от наружной стены

При необходимости можно ее уложить в штробу (место соединения — в корпусе). Если трассу нельзя проводить снаружи здания, можно ее уложить в штробу в помещении. Трасса может быть похожа на два последних фото в предыдущей главе.

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

  • устройство издает шум, гудит, нарушая спокойствие соседей;
  • конденсат может испортить фасад здания или попасть на балкон снизу;
  • габаритный блок перекрывает обзор или вид и окна;
  • существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

  • монтажные работы проводятся на лицевой части многоэтажки;
  • пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
  • сплит-система расположена над пешеходными дорожками;
  • на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство

Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

  • от конструкции до потолка — не меньше 15 см;
  • от модуля до правой или левой стены — не меньше 30 см;
  • от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
  • от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Порядок установки внутреннего блока

Приобретая сплит-систему, проследите за тем, чтобы компания-производитель не забыла предоставить вам фиксирующую плиту, на которой следует расположить внутренний кондиционерный блок, перфорированная пластина поможет вам надежно закрепить механизм в статичном положении.

Решив самостоятельно установить кондиционер в квартире, помните, для того, чтобы он работал стабильно и без сбоев, а также не пропускал газовый конденсат, при креплении лучше использовать механизмы и части конструкций, которые были предусмотрены для этих целей производителем. Все они идут в одном комплекте вместе с другими составляющими сплит-системы.

Перед тем как вешать блок, изучите порядок и правила его установки. Для начала инструкция советует правильно определить на стене строгую горизонталь. Чтобы это сделать, лучше всего воспользоваться строительным уровнем. Помните, что неверный расчет приведет к тому, что внутренний кондиционерный блок будет установлен неправильно. Из-за этой ошибки конденсат не будет циркулировать по системе и начнет капать прямо на пол. Не жалейте времени для того, чтобы провести точные расчеты, и тогда вам удастся закрепить систему без огрехов.

Расположение углублений должно быть выверено в точности до миллиметра. Дальнейшая самостоятельная установка кондиционера предполагает использование перфоратора. При помощи инструмента необходимо сделать отверстия. Учтите, что каждое углубление должно быть не меньше 5 см – лишь при таком расстоянии можно будет свободно протянуть магистраль. Внимательно следите за тем, чтобы в процессе бурения фрагменты кирпича, бетона и штукатурки не откололись, не упали и не причинили вред прохожим на улице. В проделанные отверстия протолкните дюбеля, на которые крепится к стене монтажная пластина. Затем закрутите поверх них саморезы. Посмотрите, подходит ли к пластинке внутренний кондиционерный блок, и лишь после этого основательно и надежно его закрепите.

Установка кондиционера своими руками: производим монтаж по инструкции в квартире

Схема монтажа внутреннего блока кондиционера

Что понадобится для установки

Прежде чем приступить к монтажу, надо ознакомиться с перечнем инструментов и материалов, которые понадобятся для выполнения работ.

Необходимое оборудование

Без вакуумного насоса и других важных инструментов установить сплит-систему не получится. Чтобы успешно выполнить работу, заранее заготавливают:

  • электрическую дрель;
  • строительный уровень;
  • коллектор манометрический;
  • набор ключей;
  • резак для нарезки труб;
  • ример для снятия фасок;
  • буровой перфоратор.

Материалы и расходники

Также перед проведением работ заготавливают такие расходные материалы:

  • фреон;
  • медные трубки;
  • шланги дренажные;
  • помпы;
  • кронштейны.

Сколько времени занимает установка

Многих интересует, сколько времени понадобится, чтобы установить систему для понижения температуры в квартире. Чтобы точно ответить на этот вопрос, надо разобраться, какие этапы работы будут выполнены при монтаже. Чаще всего установка состоит из следующих этапов:

  • монтаж конструкции;
  • присоединение трассы;
  • проверка герметичности;
  • наполнение фреоном;
  • проверка работоспособности установленной системы.

В среднем такая процедура длится 3-4 часа. Однако определенные факторы сокращают или увеличивают продолжительность выполнения работы. Например, если в квартире проводится ремонт, то монтажник сможет сразу скрыть в стене коммуникационные компоненты аппарата. Это позволит сэкономить 30-50 минут.

Установка кондиционера своими руками: производим монтаж по инструкции в квартире

Какой кондиционер предпочесть

Выбор оконных кондиционеров сегодня поистине велик. Выбирать следует устройство, которое подойдет вам по мощности. В зависимости от этого параметра будет зависеть и площадь охлаждаемого воздуха. Если прислушиваться к рекомендациям специалистов, то устройство следует покупать «с запасом», для перестраховки.

Установка кондиционера своими руками: производим монтаж по инструкции в квартире
Кондиционер оконный

Если говорить о конкретных фирмах-производителях, то желательно предпочесть модели японских фирм. Они уже не один год занимают лидирующие позиции среди производителей устройств для кондиционирования воздуха. Японские производители за вполне приемлемую цену предоставляют надежные и прочные устройства, которые будут работать исправно много лет.

Стоимость устройства в первую очередь зависит от мощности кондиционера и наличия дополнительных опций. Есть и совсем небольшие и компактные приборы, которые можно устанавливать непосредственно в форточку.

Материалы и инструменты для установки

Чтобы самостоятельно установить сплит систему, потребуется приобрести следующие материалы.

  1. Электрические кабели. Какое требуется сечение кабелей, указывается в инструкции по монтажу. Чаще всего используется 4-х жильный кабель, имеющий сечение от 2 до 2,5 квадрата. При расчете длины учитываются все изгибы и добавляется небольшой запас, около 30 см.
  2. Кронштейны. Имеют Г-образную форму и подбираются по размеру выбранного вами агрегата. На них производится монтаж наружного, самого тяжелого блока кондиционера.
  3. Медные трубки. Они должны быть толстостенными и бесшовными, и специально предназначенными для систем кондиционирования. Концы трубок обязательно закрываются заглушками, не дающими попасть внутрь различному мусору. Длина трубы должна быть равна длине трассы. Обязательно следует учитывать изгибы, и к полученному значению еще добавить 20-30 см. Диаметр трубок зависит от производителя оборудования. Прилагаемая инструкция по установке кондиционера может дать ответы на вопросы по поводу диаметров медных трубок.
  4. Теплоизоляция. Для этих целей обычно используют каучуковый “рукав”. Он может быть любого цвета. Длина должна равняться длине всей трассы с запасом, умноженной на 2.
  5. Армированный скотч.
  6. Анкера.

Без специального инструмента также не обойтись:

  • трубогиб (как пользоваться, показано на видео);
  • риммер-зачистка;
  • труборез (как им пользоваться, можно узнать из видео);
  • вальцовка (см. видео);
  • манометрический коллектор;
  • вакуумный насос.

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

  • Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
  • Дрель для установки крепежа с набором сверл разного диаметра.
  • Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
  • Развальцовщик для медных труб.

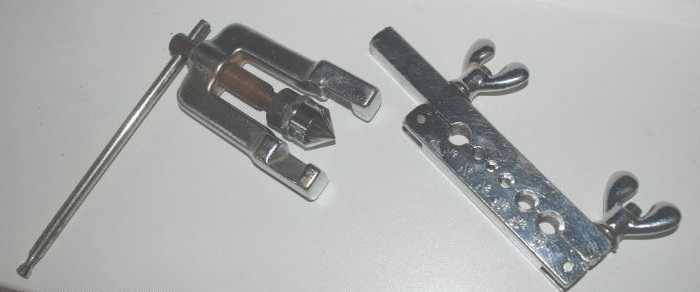

Устройство для развальцовки трубУстановка кондиционера своими руками: производим монтаж по инструкции в квартире

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли

Это очень важно.
Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди
Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета

Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.

Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блокаУстановка кондиционера своими руками: производим монтаж по инструкции в квартире

  • Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
  • Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.

Это все, что необходимо для установки кондиционера своими руками.

Куда определить наружный блок

На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия.  В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.

Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.

Установка кондиционера своими руками: производим монтаж по инструкции в квартире

Монтаж на балконе — иногда единственный выход

Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые выводят вместо части остекления. В общем в данном случае установка кондиционера своими руками — проблемная задача именно в плане обеспечения нормальных условий работы оборудования.

На балконе или лоджии

Если запретов на размещение посторонних устройств на стенах здания нет, обычно наружный блок кондиционера вешают на ограждении балкона (сбоку или фронтально) или на стене, но так, чтобы до него была возможность дотянуться для обслуживания — помыть, почистить, проверить, починить.

Если балкон застеклен, над ним должна находится открывающаяся створка окна. Иначе обслуживать его будет очень сложно. Для защиты от осадков и предметов, которые могут упасть из окна, над блоком размещают козырек. Выбор материалов  — что-то похожее на отделку балкона или белый пластиковый козырек, но только полнотелый. Пустотелые и металлические (в том числе профнастил и металлочерепицу) лучше не использовать, так как во время дождя они превращаются в барабан, а во время града вообще могут оглушать.

Установка кондиционера своими руками: производим монтаж по инструкции в квартире

Стандартные способы установки наружного блока сплит системы на балконе

Если блок ставится на лоджии, из всех приведенных выше вариантов остается только тот, который на картинке справа. рядом на стене размещать неудобно, разве что под окном, но это уже относится к другому разделу.

Еще один момент: как проводить трассу — по потолку или по полу? Штробить придется и в том и в другом случае, но в случае с полом возможно, вы будете делать его из досок, тогда трубы и кабели, связывающие наружный и внутренний блок, можно проложить по поверхности, но лучше — в коробе.

Под или рядом с окном

В тех помещениях, где балкона или лоджии нет, внешнюю часть сплитсистемы навешивают на стену снаружи. Удобнее, если он находится под окном или сбоку от него. Причем под или рядом с открывающейся частью. В этом случае возможно обслуживание без вызова альпиниста.

Установка кондиционера своими руками: производим монтаж по инструкции в квартире

Наружный блок кондиционера можно установить под или рядом с окном

При установке наружного блока кондиционера своими руками на стене рядом с окном, обдумайте высоту его монтажа. Можно расположить верхнюю поверхность блока вровень с верхней кромкой окна. В этом случае, высунувшись из окна и застраховавшись, можно будет проводить работы стоят на подоконнике. Второй вариант — нижнюю кромку выровнять вровень с нижней границей оконного проема. Тут можно будет лечь животом на подоконник, но достать до места выхода патрубков не получится. То есть, все-таки придется вызывать промышленных альпинистов.

Оцените статью
