Основы технологии плазменной резки

Какой плазморез выбрать для резки металла: ТОП-10 популярных плазморезов
Процесс основан на использовании мощного и концентрированного источника тепла – струи ионизированного газа (плазмы), температура в столбе которого достигает 10000….150000С. Такое возможно вследствие последовательно протекающих двух процессов:

  • Возбуждения дугового разряда;
  • Сжатия дуги продольно направленной струёй газа.

В результате плотность тепловой мощности в столбе возрастает в десятки раз, а площадь поперечного сечения дуги во столько же раз сжимается. Внутри столба возникают условия для размерного плавления металла. Поток газа (чаще всего – это сжатый воздух, хотя имеются плазменные установки, работающие на азоте) на счёт кинетической энергии потока выдувает расплавленные частицы металла из зоны обработки, обеспечивая качественный рез и отсутствие грата.

Плазменная горелка использует «вихревое кольцо», которое вращает газ вокруг электрода. Газ нагревается в камере между металлом и наконечником горелки, ионизируется и становится токопроводящим. Это приводит к значительному расширению плазменного газа по объёму и давлению. Сужающееся отверстие наконечника горелки сжимает плазму и ускоряет её движение к заготовке (максимально до 5000…6000 м/с).

Высокая концентрация тепла, параметры которой регулируются в широких пределах, позволяет выполнять на плазморезах не только резку, но также прошивку отверстий, выборку поверхности заготовки (строжку), а также ряд других операций. Плазменная резка отличается и другими преимуществами:

  1. Сокращает продолжительность рабочего цикла, поскольку не требуется предварительный нагрев заготовки.
  2. Улучшает качество реза со стороны, противоположной расположению горелки.
  3. Снижает коробление тонколистового металла.
  4. Уменьшает глубину зоны термического влияния.

Характер поверхности заготовки при этом значения не имеет.

Как выбрать установку для резки металла

Выбор необходимого станка плазменной резки основывается на потребностях производства с учётом возможности расширения

При этом принимаются во внимание следующие технические характеристики:. Зона обработки. Зависит, в основном, от размера портала и параметров реечной балки, перемещающей плазматрон

Наиболее распространены станки плазменной резки металла размером 1,5х3 метра. В продаже встречаются модели с порталами шириной 2,5 м и длиной 12 м. Большие размеры изготавливаются исключительно на заказ. При этом учитывается и высота балки над порталом

Зависит, в основном, от размера портала и параметров реечной балки, перемещающей плазматрон. Наиболее распространены станки плазменной резки металла размером 1,5х3 метра. В продаже встречаются модели с порталами шириной 2,5 м и длиной 12 м. Большие размеры изготавливаются исключительно на заказ. При этом учитывается и высота балки над порталом

Зона обработки.

Зависит, в основном, от размера портала и параметров реечной балки, перемещающей плазматрон. Наиболее распространены станки плазменной резки металла размером 1,5х3 метра. В продаже встречаются модели с порталами шириной 2,5 м и длиной 12 м. Большие размеры изготавливаются исключительно на заказ. При этом учитывается и высота балки над порталом.

Толщина резки.

Зависит от мощности источника, а также особенностей модели. Принято различать несколько параметров: качественный рез – толщина реза с максимально качественными характеристиками без дефектов; разделительный рез – толщина, после которой могут наблюдаться различные отклонения; минимальная толщина резки.

Точность.

Один из главных параметров, влияющих на конечную стоимость станка. На недорогих моделях точность варьируется в пределе 1–1,5 мм, а наилучшими результатами считаются 0,3–0,6 мм.

Помимо этого, перед покупкой станка плазменной резки учитывается дополнительный функционал:

  • возможность работы со сложными сплавами или определёнными видами сталей;
  • разметка и маркировка изделий плазмой;
  • газокислородная резка;
  • резка неровных поверхностей, трубопроката, угловая;
  • возможности ЧПУ и систем автоматизации;
  • привязка системы координат и т. д.

Каждый производитель оснащает собственные станки оригинальными дополнениями для улучшения качества реза, повышения удобства и безопасности. Для примера можно привести оборудование «ПлазмаКрой» (Тольятти). Помимо основных компонентов, станок может иметь:

  • автоматические контролёры высоты;
  • шаговые двигатели;
  • промышленный компьютер (аналог ЧПУ);
  • дистанционный пульт и многие другие опции.

Советы профессионалов

Получить красивый и ровный срез поможет соблюдение рекомендаций профессионалов:

  • Инструмент должен находиться в перпендикулярном положении по отношению к заготовке. Отклонение резака в любую из сторон приведет к появлению зазубрин и «ёлочки».
  • Для ускорения работы металлический лист можно смазать машинным маслом.
  • Зазор между лезвиями листовых ножниц должен быть правильно отрегулирован с помощью специальных винтов. Чем толще заготовка, тем больше должен быть зазор.

Качественный инструмент не вибрирует. Появление вибрации может свидетельствовать либо о поломке, либо о несоответствии толщины заготовки возможностям аппарата.

Какой резак выбрать

Начнем с факта, известного любому сварщику, который распространяется и на плазменную резку: чем выше сила тока, тем выше скорость рабочего процесса. Есть и другие параметры, которые следует учитывать при выборе инструмента для своей работы.

Толщина и тип металла – один из главных критериев. В сети можно найти множество табличного материала с техническими характеристиками плазменных резаков в зависимости от них. К примеру, чтобы с успехом резать медный лист толщиной в 2 мм, вам понадобится устройство с допустимой силой тока в 12 А.

Важным правилом является обязательный «запас» силы тока: покупать резак помощнее, чем указывается в таблицах. Дело в том, что табличные параметры – это максимальные цифры, с этими значениями аппарат может работать лишь непродолжительное время.

Какой плазморез выбрать для резки металла: ТОП-10 популярных плазморезов
Схема работы плазменного резака.

Грамотнее всего выбор по трем критериям: скорости рабочего процесса, времени резки и мощности.

  • Нужная рабочая мощность определяется с учетом толщины планируемого металла и его вида. К примеру, мощность в 90А позволит резать металл толщиной до 30-ти мм.
  • Если металл толще, нужно выбирать резак с мощностью в диапазоне 80 – 180А.
  • Диаметр сопла и выбор типа потока всегда зависит от типа разрезаемого металла.
  • Важными параметрами выбора станка плазменного резака являются также номинальное первичное напряжение и сила тока.
  • Нужно решить, какой тип аппарата вам нужен – универсальный или специального назначения.
  • Проверка адекватности аппарата к электрической сети обязательна: можно ли его подключать к общей сети или нужна профессиональная с другим напряжением. Аппараты попроще работают только при 220 или 380В, фазы питания могут быть одно- и трехфазными.
  • Скорость резки металла измеряется в см/мин.
  • Еще один важный и показательный критерий – способность резака работать непрерывно в течение долгого времени, иными словами – продолжительность работы без перерыва. Если она указана как 50%, это значит, что аппарат после 5-ти минут непрерывной резки должен быть выключенным также 5 минут.
Популярные статьи  Лучшие пылесосы Zelmer с аквафильтром: пятерка моделей + советы покупателям пылесосов бренда

Foxweld plasma 43

Следующий аппарат считается ярким представителем многофункционального устройства, которое включает в себя сразу три направления:

  1. Ручная дуговая сварка;
  2. Аргоно-дуговая установка постоянного тока;
  3. Устройство плазменного резания.

Данное устройство считается отличным вариантом для небольших мастерских, где потребуются минимальные затраты на подобный инструмент.

Во время работы ручной дуговой сваркой устройство устанавливает стабильный сварочный ток, благодаря которому можно будет работать с электродами любого типа.

Режим аргоно-дуговой сварки может похвастаться установленным осциллятором, с помощью которого производится бесконтактный розжиг дуги.

Какой плазморез выбрать для резки металла: ТОП-10 популярных плазморезов

Режим плазменной резки имеет широкий функционал. Во время работы можно проводить резание высокоуглеродистых, нержавеющих сталей, алюминиевых и медных сплавов, а также сплавов из многих цветных металлов. Данная установка, как правило, должна включать в себя два основных узла: резак и источник питания. Резак, другое название которому плазмотрон, считается основной рабочей частью системы. Основной задачей резака является поджог дуги и дальнейшее обеспечение превращения проходящего воздуха в плазменную струю, концентрация и стабилизация этой струи, впоследствии чего получится добиться наилучшей точности, а также скорости при резании металла.

В основном, плазмообразующим газом является воздух, который поступает от компрессора и пневматической сети. Для резания цветных металлов лучше всего использовать азот.

Несмотря на свой широкий функционал, данный аппарат может похвастаться действительно малыми габаритами, легкостью, а также пониженным энергопотреблением от обычной сети. Его максимальная толщина резания составляет:

  1. 11 миллиметров для стали;
  2. 10 миллиметров для сварки.

Каждый режим обработки и резания материалов включает в себя соответствующий ряд кабелей и прочих комплектующих узлов.

Foxweld plasma 43
Достоинства:

  • Легкость и компактность;
  • Широкий функционал;
  • Пониженное энергопотребление и эргономичность;
  • Малая стоимость.

Недостатки:

Относительно малая толщина резания металлов.

Технические характеристики

Параметры Характеристики
Напряжение 220 В
Ток резания 20-40 А
Мощность резания 11 мм
Мощность нагрузки 6 кВт
Класс защиты IP21s
Габариты 425х200х250
Вес 14 кг
Класс изоляции F
Цена 24 000 рублей

Сфера применения

Сегодня плазморезы применяют в следующих сферах:

  • кораблестроение;
  • самолетостроение;
  • строительство;
  • различные производственные сферы.

Стоит рассмотреть основные достоинства и недостатки этого инструмента.

Плюсы Минусы
  • высокая скорость обработки металла;
  • быстрый сквозной прожиг;
  • соседние участки практически не нагреваются;
  • качественный срез, который не требует дополнительной обработки;
  • высокий уровень безопасности;
  • простота эксплуатации;
  • возможность автоматизации процесса благодаря станкам ЧПУ;
  • минимальная подготовка к работе.
  • небольшая максимальная толщина реза;
  • жесткие требования к отклонению от перпендикулярности реза;
  • невозможно использовать сразу 2 резака от одного источника питания;
  • высокая стоимость техники.

Виды плазморезов

Несмотря на большое количество моделей на рынке, есть несколько способов их разделения по видам.

  1. По типу резки ручные и автоматические. Первые подходят для гаража и занимают мало места. Сфера применения вторых шире. В зависимости от технических характеристик, их могут использовать в небольших мастерских ли на крупных фабриках. Часто производители позволяют автоматизировать работу устройства с помощью станка ЧПУ.

    Плазморез ручной, автоматизированный с помощью станка ЧПУ

  2. По типу газа. Производители предлагают устройства, работающие на сжатом воздухе, аргоне, кислороде, азоте или различных смесях.
  3. По способу поджига дуги: контактные, пневматические и высокочастотные. Контактный способ применяется в бытовых моделях. Пневматические используются чаще всего, так как этот тип легко использовать, а также можно экономить газ.
  4. По способу охлаждения воздушные и жидкостные. Воздушное охлаждение используется на полупрофессиональных моделях. Скорость остывания значительно ниже, чем при использовании жидкости.

Это основные способы разделения плазморезов.

Опросник для подбора установки плазменной резки

Мы рассмотрели основные узлы плазменных машин и особенности, которые нужно учитывать при подборе данного вида оборудования. В заключении я представляю вашему вниманию краткий список вопросов, ответ на которые поможет вам подобрать оптимальный для вас станок:

  • Какой тип металла вы будете раскраивать?
  • Какова минимальная и максимальная толщина резки?
  • На какой максимальной толщине вам необходима врезка (прошивка)?
  • Какие требования к чистоте и точности реза?
  • Нужно ли вырезать окружность, диаметр которой равен или меньше толщины листа?
  • Нужно ли осуществлять рез под углом?
  • Какой размер листа вы планируете резать?
  • Сколько часов в сутки планируется эксплуатировать установку?
  • Какое количество деталей необходимо раскраивать в смену/месяц/год?
  • Какие есть ограничения по производственным площадям?
  • Какие есть ограничения по электрической сети?
  • На какой бюджет вы рассчитываете?

Ответ на эти вопросы и определит технические параметры для подбора подходящей установки.

Рис. 3 Установка плазменной резки от турецкого производителя

Типы плазморезов:

По типу резки: По типу используемого газа: По типу поджига дуги: По типу охлаждения:
Для ручной резки Плазмотроны на сжатом воздухе С контактным поджигом С воздушным (газовым) охлаждением
Для автоматической резки Плазмотроны на аргоне, кислороде, азоте или их смесях С пневмоподжигом (PN) С жидкостным охлаждением
С высокочастотным поджигом (HF)
  • Для ручной резки. Используются для работ в небольших производствах, мастерских, станциях технического обслуживания, гаражах, личном хозяйстве и т.д. Даже инвертор небольшой мощности позволяет ручным резаком быстро и эффективно резать металл толщиной до 30 мм. Можно резать листовой металл, трубы, различные детали и конструктивные элементы.
  • Для автоматической резки. Используются в станках стационарного типа для автоматического раскроя листового металла или профильных труб. В работе обычно управляются с помощью ЧПУ. Комплектуются мощными инверторами зачастую с несколькими сменными плазмотронами и соплами.

По типу используемого газа:

  • Плазмотроны на сжатом воздухе. Наиболее распространенный вид плазморезов. К их достоинствам относятся простота, низкая стоимость оборудования и расходных материалов (электроды, сопла), простота в управлении, высокая эффективность и универсальность. Могут использовать обычный или очищенный сжатый воздух.
  • Плазмотроны на аргоне, кислороде, азоте или их смесях. Используются в работах более сложных систем больших производств на стационарных раскройных станках для резки меди, алюминия и их сплавов. Требуют более точной настройки.

По типу поджига дуги:

  • Контактные. В контактных плазмотронах соплом нужно дотронуться на поверхности рабочей детали для формирования дуги. Такой тип поджига у бытовых инверторов небольшой мощности.
  • Пневмоподжиг. Инверторы с пневмоподжигом формируют стартовую (дежурную) дугу внутри плазмотрона, без контакта сопла с поверхностью детали или высокачастотного разряда, который может нанести вред электронике станка с ЧПУ.
  • Высокочастотный (HF) поджиг. В данном случае дуга возбуждается при помощи входящего в состав источника тока устройства – осциллятора. Дуга образовывается, только когда имеется высокочастотный электрический разряд между поверхностями заготовки и соплом плазмотрона (при этом поверхности между собой не соприкасаются). Стартовая дуга инициируется по команде сварщика внутри поверхности плазмотрона между электродом и внутренней поверхностью сопла с помощью тока высокой частоты. Рабочая дуга автоматически поджигается от стартовой каждый раз при поднесении плазмотрона к поверхности детали и гаснет по команде сварщика или при увеличении этого расстояния.
Популярные статьи  Теплица своими руками: самые популярные проекты и рекомендации по сборке

По типу охлаждения:

  • С воздушным (газовым) охлаждением. Сопло плазмореза охлаждается поступающим воздухом или рабочим газом.
  • С жидкостным охлаждением. Жидкостное охлаждение плазмореза используется в высоконагруженных промышленных резаках с большими токами от 150 А.

Рекомендации по выбору

Вид заготовки. Начать свой выбор лучше всего с назначения прибора. Нужно знать какие металлы будут обрабатываться, какая максимальная толщина будет у заготовок. Основной технической характеристикой, которая напрямую связана с производительностью аппарата, является максимальная сила режущего тока. Эксперты предлагают самостоятельно рассчитать этот показатель, приняв за основу две цифры. Для резки 1 мм нержавейки или углеродистой стали требуется сила тока 4 А, а для пропила миллиметрового слоя меди, алюминия, цветных сплавов понадобится ток величиной 6 А. Это значит, что плазморез с предельной силой режущего тока 40 А сможет резать стальные заготовки толщиной 10-12 мм.

Продолжительность включения. Есть еще одна важная характеристика плазмореза, которая косвенно говорит о производительности аппарата. Это продолжительность включения (ПВ) на разных величинах режущего тока. Чаще всего в паспорте указывается ПВ при работе на максимальном токе. Эта величина указывается в процентах и бывает от 30 до 90. Расшифровывается показатель просто. Например, если ПВ равен 30%, то 10-минутный отрезок будет состоять из 3 минут резки на максимальном токе и 7-минутном отдыхе аппарата. В тоже время плазморез с продолжительностью включения 90% может работать 9 мин, для остывания ему хватит 1 мин.

Подача воздуха. Для работы воздушно-плазменной резки требуется непрерывная подача сжатого воздуха под определенным давлением. Все плазморезы можно разделить на две группы.

Модели с встроенным компрессором удобны для перемещения, они не привязаны в стационарной пневмосистеме. Их сфера применения – домашние, гаражные или строительные работы. Слабой стороной таких устройств специалисты считают ограниченную мощность.

Многие профессиональные плазморезы необходимо подключать к внешнему компрессору

В этом случае важно, чтобы давление в пневмосистеме соответствовало величине указанной в паспорте плазмореза. Чаще всего воздух подается с максимальным давлением 5-6 бар.

Расход воздуха также указывается производителями плазморезов

Это делается для того, чтобы пользователь сопоставил производительность компрессора или емкость ресивера с потреблением сжатого воздуха режущим устройством. Например, профессиональные аппараты потребляют до 300 л сжатого воздуха в минуту, а многим бытовым моделям для резки хватает до 100 л.

Рабочее напряжение. В продаже встречаются плазморезы с двумя типами питания.

  1. Профессиональные модели рассчитаны на подключение к трехфазной электросети (380 В), они выгодно отличаются мощностью и производительностью.
  2. Бытовые устройства подключаются к розетке 220 В. Но функциональные возможности у таких аппаратов ограничены.

Комплектация. При ограничении ценового диапазона плазмореза необходимо учесть комплектацию прибора.

  1. Модели с встроенным компрессором стоят дороже, но если в доме или гараже нет источника сжатого воздуха, то следует иметь в виду еще и стоимость дополнительного оборудования.
  2. Плазмотрон и кабель заземления имеются в комплекте у большинства плазморезов.
  3. Дисплей считается полезной дополнительной опцией. Он позволяет сварщику видеть текущие настройки и контролировать процесс резки.

Мы отобрали в обзор 12 лучших плазморезов. Все они реализуются в торговой сети нашей страны. При распределении мест редакция журнала expertology опиралась на мнение экспертов, учитывая отзывы российских потребителей.

Что нужно для плазменной резки помимо аппарата

Это расходники, которые изнашиваются через каждые 400–500 резов и требуют замены. Сопло формирует поток плазмы, при этом характеристики последнего зависят от формы и размера такой насадки. В продаже есть сопла из разных материалов, наиболее предпочтительны медные варианты, так как данный металл хорошо отводит тепло. Увеличить рабочий ресурс можно, выбирая изделия с вольфрамовой вставкой.

Газ проходит через расположенное в середине насадки отверстие, диаметр последнего составляет 1-2 мм. Конкретные размеры зависят от необходимой ширины реза. Отметим, что любые расходники можно купить поштучно либо в наборе.

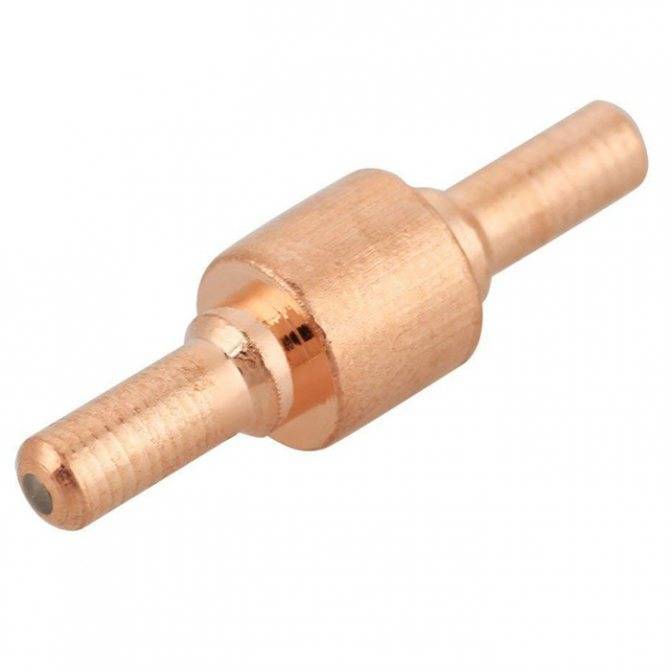

Электроды.

Они отвечают за образование дуги, нагревающей плазмообразующий газ. Один электрод позволяет выполнить не более 800 резов. Для производства электродов используются вольфрам, медь, гафний – эти металлы способны справляться с высокими температурами. Чтобы продлить срок службы данного элемента установки, его могут легировать.

Какой плазморез выбрать для резки металла: ТОП-10 популярных плазморезов

Вспомогательные приспособления.

В процессе раскроя металла могут понадобиться защитные колпаки, направляющие, диффузоры, пр.

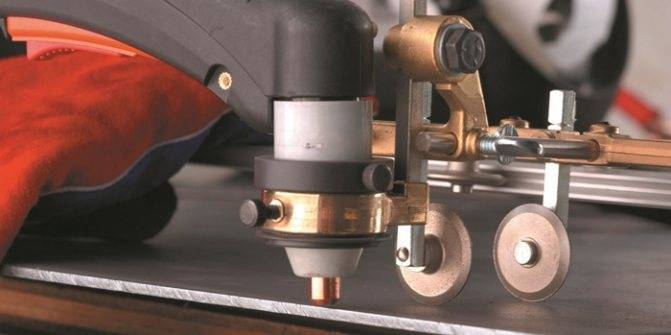

Осуществлять круговую и фигурную резку позволяют специальные магнитные направляющие и наборы оснастки.

Какой плазморез выбрать для резки металла: ТОП-10 популярных плазморезов

Надеемся, что мы предоставили достаточно информации о том, что нужно для плазменной резки, и вы будете пользоваться этими знаниями на практике. Как работать с конкретным плазморезом, можно узнать из инструкции к нему. Если соблюдать все правила, вы быстро приноровитесь к такой работе и будете легко выполнять несложные операции, такие как нарезка профиля, металлических листов. Или даже перейдете к более сложным процессам, например, вырезанию отверстий и различных фигур в заготовках.

Технология плазменной резки

Перед первым использованием плазмотрона рекомендуется посмотреть видео и изучить, как проходит весь процесс.

  1. Горелка плазмы размещается близко к краю заготовки.
  2. Включается кнопка «Пуск». После этого сначала зажжется дежурная дуга, а затем режущая.
  3. Горелку по обрабатываемому материалу следует вести медленно, с наклоном в 90 градусов.
  4. С помощью контроля за появлением брызг регулируется скорость разрезания. Если с другой стороны металла брызг нет, то материал полностью разрезать не удалось. Причинами могут быть: неправильный угол наклона горелки, низкий ток, высокая скорость аппарата.
  5. После завершения процесса горелку необходимо наклонить, так как еще какое-то время будет идти воздух.

Если во время работы по какой-то причине погаснет плазменная дуга, то подачу газа нужно прекратить, затем аппарат заново включить и начать обработку.

Какой плазморез купить

Возможность проведения резки таких металлов, как алюминий, медь, нержавеющая сталь, делают плазморезы востребованными. Качество и точность обработки выгодно отличает оборудование в сравнении с аппаратами, работающими при помощи газокислородного пламени. Для обработки разрезанных предметов требуется минимальное количество времени.

Выбирая плазморез, будущему владельцу инструмента необходимо учитывать следующие критерии.

Вид устройства

Существуют ручные и автоматические плазморезы. Первые нужны для резания деталей толщиной до 10 мм в гараже, в небольших мастерских, где объёмы работ невелики. Автоматы применяются на предприятиях, в больших сервисных центрах.

Сила тока

Чем больше толщина заготовки, тем мощнее потребуется плазморез. Например, для работ с медью и её сплавами, латунью, алюминием толщиной 1 мм, необходимо 6 А, для чёрных металлов и нержавейки этой же толщины – 4 А. Для работ с железом солидной толщины необходимо приобрести мощную модель, для несложных ремонтных работ, нужен бюджетный вариант.

Мощность

Качественную резку обеспечит мощная подача воздуха. Устройство большей мощности обеспечит высокую производительность и точность выполнения работы.

Длина кабеля

Изделие с небольшим размером кабеля придётся переключать при переходе на другое место работы, что приводит к потере производительности и времени.

Популярные статьи  Калькулятор расчета длины нарожников вальмовой или шатровой крыши

Какие плазморезы бывают

Плазменные резаки принято делить на несколько категорий — по типу работы, по виду используемого газа, по охлаждению. У каждого варианта есть свои преимущества и недостатки.

Ручные

Аппараты применяются для работы с листовым металлом до 10 мм. Чаще всего такие модели приобретают для домашних мастерских и гаражей. Плазморезы ручного типа помогают проделать скважины под петли и замки, выкроить заготовки под полотна, их применяют даже при изготовлении калиток, мангалов и ворот.

Какой плазморез выбрать для резки металла: ТОП-10 популярных плазморезов

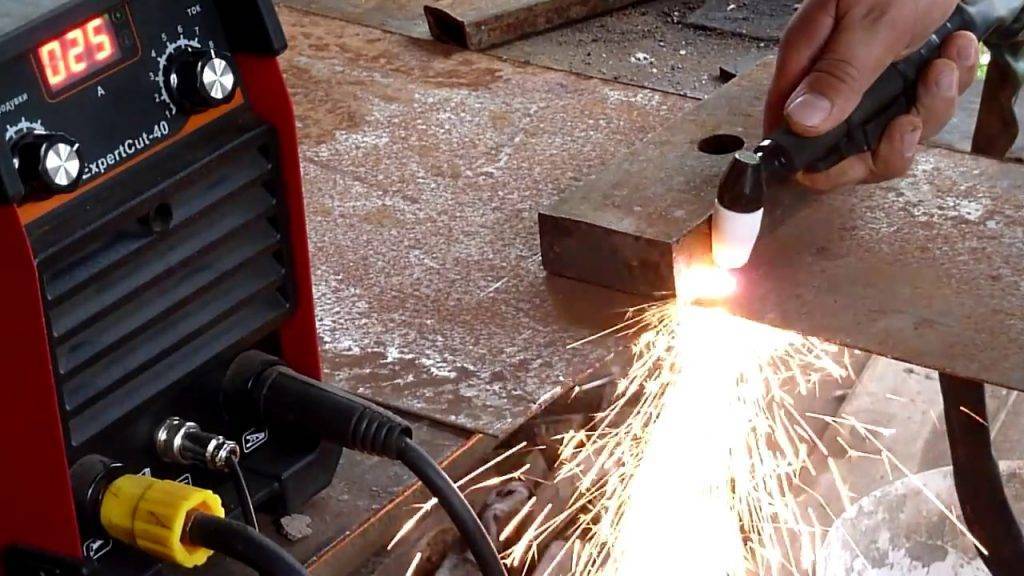

Ручной плазморез — самый частый выбор для дома или гаража

Автоматические

Дорогостоящие промышленные станки с ЧПУ обладают режущими головками, которые перемещаются на кронштейнах в соответствии с заданной программой. Предоставляют широкие возможности по раскройке деталей с габаритами от 1 до 30 м. Для частного использования их покупают редко, обычно такие мощности за пределами производства просто не востребованы.

Какой плазморез выбрать для резки металла: ТОП-10 популярных плазморезов
Плазморезы-станки приобретают обычно для производства, стоят они дорого

На сжатом воздухе

Бытовые и полупрофессиональные модели работают от компрессора, стоят дешевле и отличаются универсальностью. Подходят для работы с материалами с краем сечения 10-25 мм. Плазморезы на сжатом воздухе просты в управлении, регулировать в них нужно только силу тока.

Какой плазморез выбрать для резки металла: ТОП-10 популярных плазморезов
В некоторых моделях плазменных резаков на сжатом воздухе компрессор встроенный

На азоте, аргоне или кислороде

Такой тип газа потребляют обычно крупные станки профессионального класса. Они сложнее в управлении, нуждаются в тщательной настройке, но выполняют очень точный и быстрый рез заготовок. Являются достаточно затратными в обслуживании, чем активнее используется агрегат, тем чаще для него нужно покупать баллоны с газом.

Какой плазморез выбрать для резки металла: ТОП-10 популярных плазморезов
Плазморезы на аргоне или кислороде применяют обычно на предприятиях

С воздушным охлаждением

Тепло в бытовых моделях отводится в окружающую среду естественным образом, а изнутри каналы остужаются кислородом или другим газом инертного типа. В корпус таких плазморезов встроен вентилятор для обдува трансформатора. Стоимость резаков с воздушным охлаждением ниже, однако они часто перегреваются, в работе необходимо делать перерывы.

Какой плазморез выбрать для резки металла: ТОП-10 популярных плазморезов
Охлаждение у бытовых плазморезов обычно воздушное, не самое эффективное, но простое

С водным охлаждением

Промышленные дорогостоящие плазморезы оборудуются специальными каналами, по которым проходит вода с добавлением спирта. Такая смесь быстро забирает тепло от внутренних частей аппарата, и резак может работать без перерывов.

Какой плазморез выбрать для резки металла: ТОП-10 популярных плазморезов
Для плазморезов на производстве используют охлаждение водного типа

Как выбрать плазморез

При выборе плазмореза нужно учесть несколько ключевых характеристик.

Толщина разрезаемого металла

Этот параметр напрямую зависит от силы тока (количества ампер), вырабатываемой инвертором. Если Вам требуется резать черный металл, то на каждый 1 мм толщины понадобиться 4 А мощности. Например, чтобы кроить листовое железо 7 мм, ищите аппарат с силой тока не менее 30 А. Для цветных сплавов расчетное значение 1 мм=1.5 А.

Существует еще понятие чистового реза и максимального. Например, первое значение в характеристиках может быть 12 мм, а второе — 18 мм. Это означает, что при толщине до 12 мм вообще не понадобится последующая механическая обработка. Лучше брать плазморез с запасом по мощности, чтобы он не работал постоянно в полную силу. Это продлит его ресурс.

Вид металла Сила тока, необходимая для резки заготовки толщиной в 1 мм
Медь, латунь, алюминий, медные сплавы 6 А
Нержавеющая сталь, черные металлы 4 А

Продолжительность включения

Подразумевает, как долго аппарат сможет работать без перерыва. Зависит от мощности и типа охлаждения. Для гаража и небольшой мастерской подойдут установки с ПВ 40%. Для производства, где часто требуется плазменная резка заготовок, выбирайте ПВ 60-80%.

Необходимая мощность компрессора

Чтобы плазменная резка была качественной, необходима стабильная подача воздуха от компрессора. Его производительность должна быть на 20-30% выше, чем требуется по паспорту инвертора. Покупайте компрессор с фильтром-осушителем и маслоотделителем, чтобы примеси не влияли на качество плазмы.

Длина шлангпакета

У плазмотрона длина кабелей может быть 1.5-8 м. При выборе учитывайте, с какими по габаритам конструкциями Вам придется работать. Чем короче шлангпакет, тем чаще придется переставлять аппарат. Но если он требуется для выреза небольших деталей над столом, то можно сэкономить и купить плазмотрон с коротким кабелем.

Портальные станки

Портальные станки плазменной резки — очень большие установки, имеющие поверхность в виде стола, на который укладываются металлические листы. Выпускаются они в разных модификациях, но основой является портальная механическая конструкция. Она имеет такие преимущества:

  • высокая скорость работы;
  • повышенная точность установки позиции самого резака;
  • самое высокое качество обработки (на одном уровне с лазером);
  • максимальная автоматизация;
  • большой выбор устройств, удобных в применении.

Какой плазморез выбрать для резки металла: ТОП-10 популярных плазморезов

Портальные станки плазменной резки обладают реечным приводом, благодаря которому возможно безлюфтовое перемещение. В целом, они не только обеспечивают максимальную автоматизацию, но и просты в обращении, то есть не требуют специально подготовленного оператора.

Портальные машины плазменной резки имеют разные особенности, которые зависят от типа перемещения портала. В установке они отражаются на способах управления: есть моноприводы и двухприводные системы, а также серво- и шаговые двигатели. Ещё есть отличия по количеству координат для перемещения резака — к примеру, возможен косой рез, в процессе которого получается фаска. Портал плазменной резки может иметь очень разные размеры, равно как и количество резаков может существенно отличаться.

Портальная машина плазменной резки в действии представлена на следующем видео:

Применение

Используется портальная плазменная резка в основном для раскроя чёрной стали и нержавейки, а также алюминия (обычно толщина листов до 80 мм). Она позволяет осуществить особенно качественный раскрой при наибольшей производительности. Но она занимает довольно большую площадь и требует мощного источника электроэнергии для своей работы.

Если вы задумываетесь над выбором технологии, то оцените количество и масштаб операций, которые предполагается производить, а также материал заготовок и желаемые результаты по качеству реза. По всем этим параметрам портальная плазменная резка имеет преимущества так, как она обеспечивает выдающиеся рабочие характеристики и лучшее качество. В результате, портальная установка плазменной резки быстро окупает свою стоимость.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
