Как сварить сгоревшую термопару газовой колонки

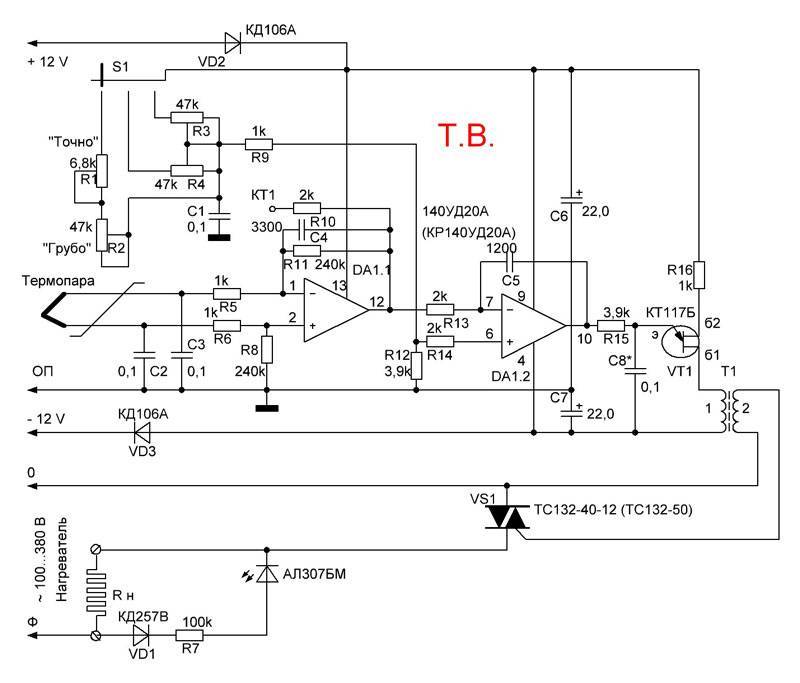

В связи с профессиональной необходимостью мне периодически приходится заниматься изготовлением термопар для приборов поддержания заданной температуры в сушильных шкафах и в оборудовании отжига витых магнитопроводов для трансформаторов при температуре 800°С. Поэтому при изготовлении очередной термопары решил попробовать сваркой восстановить работоспособность сгоревшей термопары от газовой колонки.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

Центральный провод термопары был сварен с медным проводом электропроводки и имел длину около 5 см. На фотографии место спайки хорошо видно слева. Такой длины провода хватило бы на несколько ремонтов.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

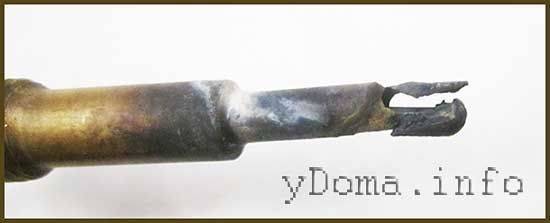

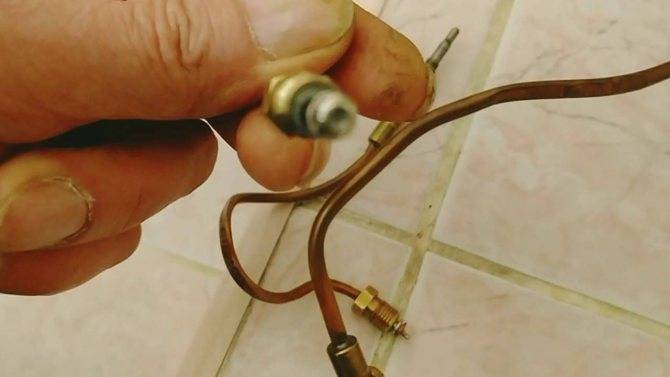

Трубчатый проводник термопары длиной около сантиметра весь выгорел, но осталась его часть с более толстой стенкой.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

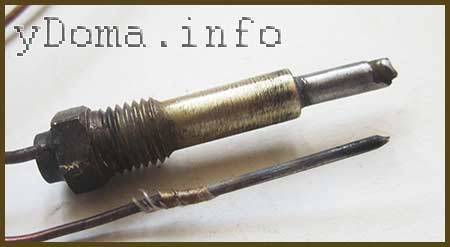

С центрального проводника было удалено место прежней сварки, и детали термопары были очищены от копоти и нагара с помощью мелкой наждачной бумаги.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

Центральный проводник был вставлен в основание термопары с таким расчетом, чтобы его конец выступал на один миллиметр. Сварка производилась на специальной установке, устройство и схему которой я опишу ниже, в течение около четырех секунд при напряжении 80 В и силе тока около 5 А.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

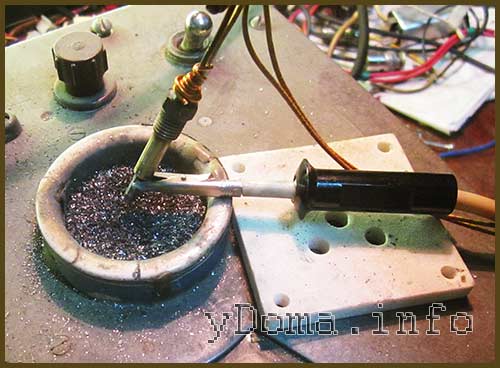

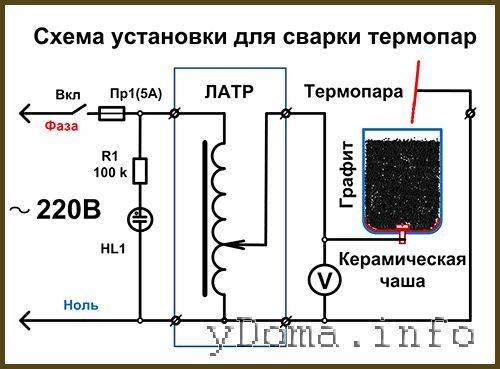

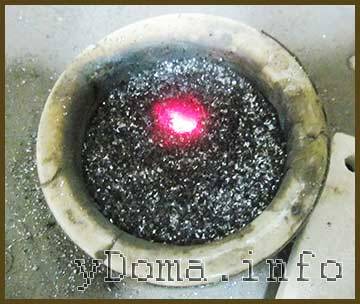

Видеозапись процесса сварки термопары я не стал делать из опасения повреждения фотоаппарата от яркой дуги, но сделал через пару секунд после окончания сварки снимок раскаленного графитного порошка.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

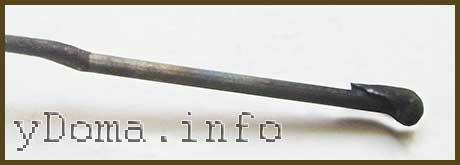

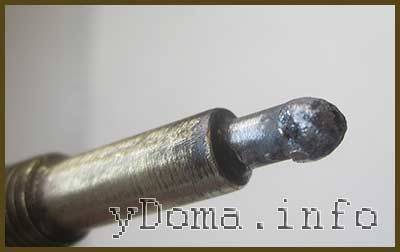

Спай термопары получился, вопреки моим ожиданиям, отличного качества и красивой формы. Появилась уверенность, что ремонт термопары затеял я не зря.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

Для исключения замыкания центрального проводника термопары на ее корпус, в зазор была плотно набита вата из стекловолокна. Хорошо для этих целей подойдет и асбест.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

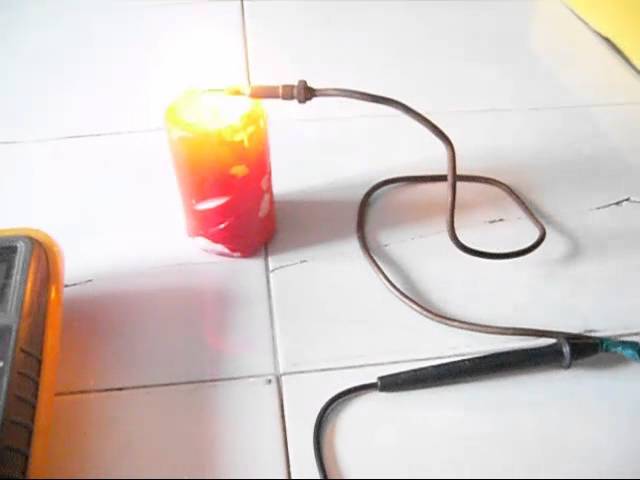

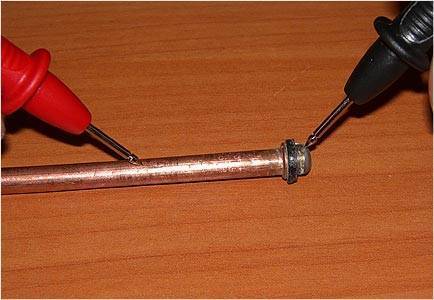

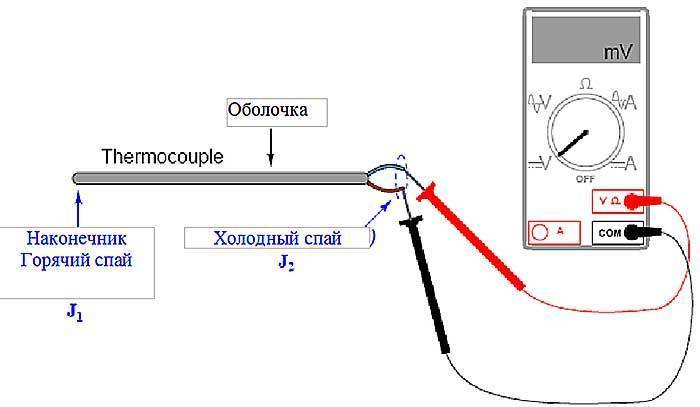

Для уверенности в том, что термопара работает, она была нагрета с помощью паяльника до температуры около 140°С.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

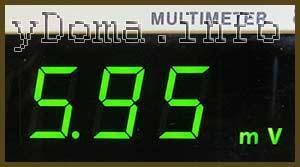

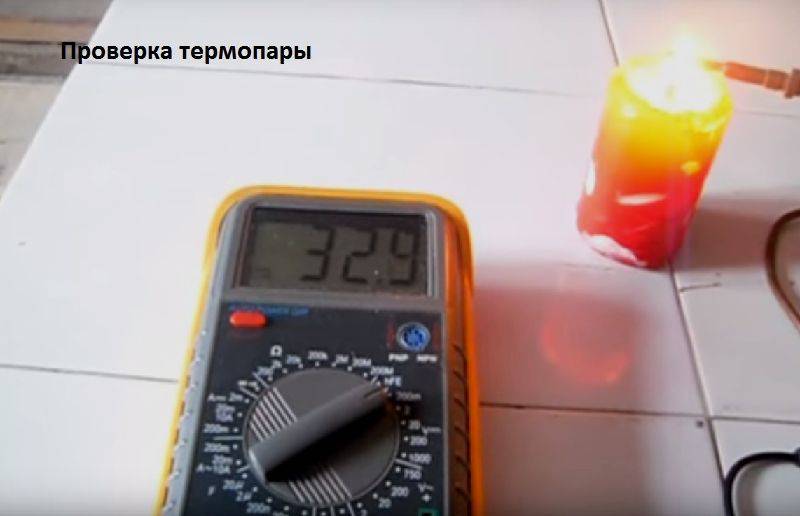

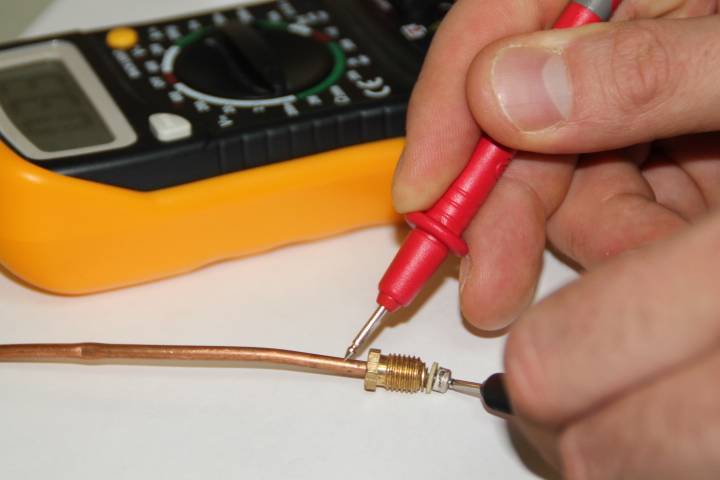

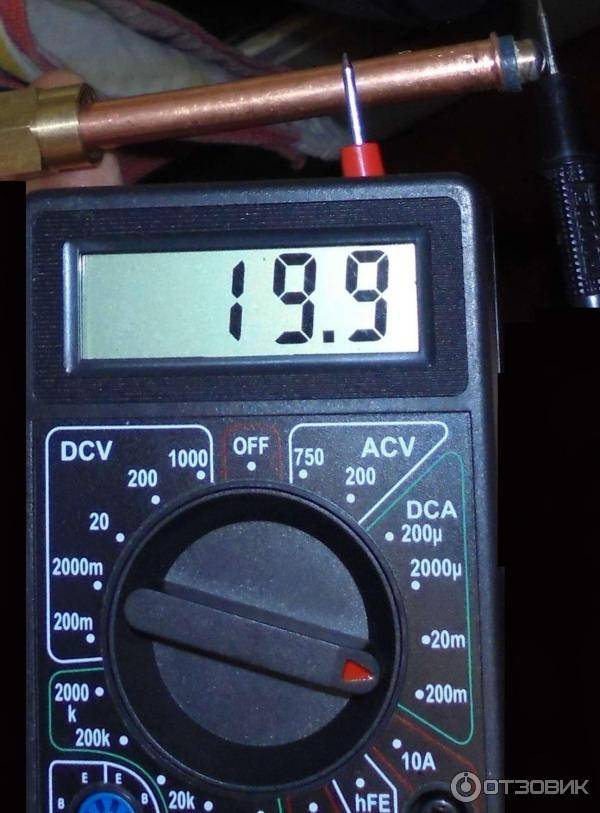

Мультиметр зафиксировал ЭДС, вырабатываемую термопарой, величиной 5,95 мВ, что подтвердило исправность термопары. Осталось провести проверку работоспособности термопары в газовой колонке.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

Хотя термопара стала на сантиметр короче, но все равно ее длины вполне хватило, чтобы месту спая находится в пламени запальника. Реставрированная термопара безотказно работает в газовой колонке уже несколько месяцев, и, полагаю, проработает намного дольше, чем термопара заводского изготовления, так как место спая стало гораздо массивнее.

Устройство газовой колонки

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами
Этот водонагревательный прибор имеет довольно простую конструкцию, и состоит из таких элементов как:

  1. Датчик тяги (установлен на тех моделях, которые оборудованы принудительной вытяжкой).
  2. Датчик ионизации.
  3. Электромагнитный клапан.
  4. Горелка.
  5. Электрод для розжига.
  6. Вытяжной дымоход.
  7. Отсек для батареек (не на всех моделях).
  8. Теплообменник.
  9. Камера сгорания.
  10. Запальник.
  11. Датчик перегрева.
  12. Вытяжная турбина (устанавливается не на всех моделях).
  13. Штуцер для подключения к газовой магистрали.
  14. Водяной узел.
  15. Штуцер для подключения к водной магистрали.
  16. Штуцер для подключения к магистрали ГВС.
  17. Блок управления.
  18. Корпус.

Разберем устройство каждой детали газовой колонки подробно.

Виды горелок

Производители выпускают несколько классов колонок, отличающихся по типу горелочного устройства и камеры сгорания:

  • Атмосферные колонки — присутствует открытая камера сгорания. Воздух на горелку забирается посредством естественной циркуляции, напрямую из помещения. Бойлер энергонезависим. Главное достоинство: низкая стоимость.
  • Турбированные колонки — в конструкции расположена камера сгорания закрытого типа. Воздух поступает принудительным способом, под давлением, нагнетаемый вентилятором (турбиной). В турбоколонках присутствует функция модуляции пламени. Температура пламени поддерживается в автоматическом режиме, что позволяет приспосабливаться к давлению воды в водопроводе. Главное достоинство турбированных колонок: низкий расход газа (меньше, чем у атмосферных бойлеров на 15-20%), а также возможность работать при низком давлении воды. Турбоколонки подключаются к коаксиальному или классическому дымоходу.

Правила демонтажа и разборки редуктора

Независимо от того, какой модификации газовая колонка, перед началом ремонта или профилактического обслуживания отключите подачу на агрегат газа и холодной воды.

Для слива воды из системы открываем кран горячей воды, располагающийся ниже всех водоразборных устройств, запитанных от колонки. Под демонтируемый водяной узел помещаем широкую ёмкость (таз или ведро), куда будут сливаться остатки воды из редуктора.

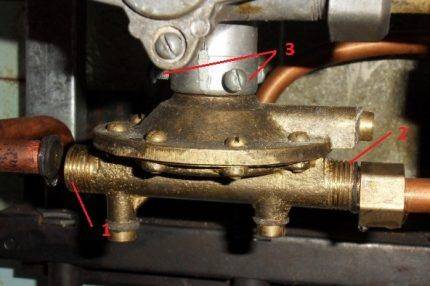

Извлечение редуктора из колонки

Часто лягушку можно снять отдельно. Но в некоторых колонках сделать это невозможно, поэтому придётся демонтировать оба блока вместе. Есть модели проточных водонагревателей, в которых для того, чтобы получить доступ ко внутренностям лягушки, совсем не обязательно демонтировать её, – достаточно снять крышку.

Демонтаж лягушки водонагревателя «Нева 3208»

В колонке «Нева 3208» демонтировать редуктор легко, как и в других аналогичных аппаратах. Для этого нужно открутить накидные гайки на вводном и выводном патрубках корпуса, а также открутить три винта, которыми лягушка крепится к газовому узлу. При откручивании гаек и винтов, фиксирующих водяной регулятор, придерживаем демонтируемый блок рукой, чтобы случайно не деформировать детали газового узла.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силамиПри демонтаже водяного регулятора гаечным ключом в указанном порядке откручивают 2 накидные гайки патрубков, затем отвинчивают 3 винта отверткой

Порядок извлечения редуктора «Нева-транзит»

Для ремонта водяного редуктора его нужно извлечь из корпуса колонки. Как это сделать разберём на примере демонтажа колонки «Нева-Транзит», так как крепление газоводяных узлов во многих современных моделях очень похоже. Сначала снимаем регулирующие рукоятки на передней панели. Они просто одеты на штоки.

После этого, выкрутив саморезы, снимаем переднюю панель

Обратите внимание, что цифровое табло на передней панели присоединено с помощью разъёмных клемм к электронным устройствам колонки. Поэтому, выдвинув панель на себя, разъединяем клеммы и только после этого убираем панель окончательно

У вас газовая колонка Нева? Рекомендуем подробнее прочесть о типовых неисправностях и способах их устранения.

Разборка водяного регулятора

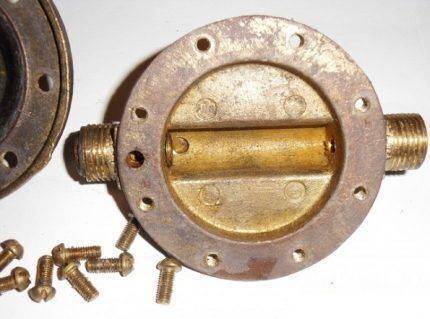

Освободив лягушку, и слив из нее последнюю воду, отвинчиваем крышку. Часто винты бывают закисшими. Для облегчения работы и чтобы не сорвать шлицы, применяем спецсредство WD-40. Вывернув винты, снимаем крышку, удаляем мембрану и осматриваем состояние внутри.

Пришедшие в негодность детали заменяем, очищаем и промываем внутренности (поверхности, каналы, при необходимости – очищаем корпус снаружи), устанавливаем детали на место и собираем лягушку в обратном порядке.

Обратная сборка лягушки

Особо важно правильно установить диафрагму. Перепускное отверстие должно точно совпадать с одноименными отверстиями крышки и основания

Если канал, соединяющий полости основания и крышки, будет перекрыт, колонка работать не будет.

Установив крышку на основание, закручиваем винты. Собранный редуктор устанавливаем на место (также в обратном порядке), не забывая про уплотнительные прокладки на патрубках и на соединении водогазового узла с платформой ножки газовой горелки.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силамиНаживлять и окончательно закручивать винты следует без допускания перекоса. Для этого их устанавливают и наживляют попарно-перекрестно и аналогично завинчивают до упора

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силамиВ данном месте (между горелкой и газовым узлом) установлена прокладка. Будьте внимательны – безопасность газовой колонки обеспечивается герметичностью этого узла

Тестирование отремонтированного узла

После установки отремонтированной лягушки, проверяем работу водяной части без подключения газа, открыв кран горячей воды.

Наблюдаем:

  • не появились ли на соединениях капли;
  • одинаков ли расход при включении горячей и холодной воды по отдельности;
  • щелкает ли запальное устройство горелки;
  • нормально ли движется шток при открытии и закрытии крана.

Если не все идет как надо, стоит перепроверить свою работу. Впрочем, иногда причина может крыться не только в водяном узле.

Только после того, как смонтированная лягушка выдержала тестирование, можно подавать газ на колонку. Но не стоит забывать о правилах безопасности при использовании колонки. А при появлении запаха газа следует немедленно перекрыть его подачу, устроить проветривание и вызвать газовиков.

Популярные статьи  Восстановление чугунной ванны в домашних условиях: пошаговый инструктаж

Устройство газовой колонки и принцип работы

Колонки для нагрева воды на голубом топливе могут иметь две модификации:

  • приборы с открытой камерой сгорания топлива;
  • устройства с закрытой камерой.

В большинстве случаев колонка – компактное устройство, которое крепится на стене. К нему подводится труба подачи топлива и воды. Прибор нуждается в вытяжке. Основные узлы агрегата:

  • система поджига;
  • узел нагрева воды;
  • запальник;
  • система предохранительных клапанов и датчиков;
  • корпус;
  • горелка.

Схема газовой колонки

Если колонка имеет закрытую камеру сгорания топлива, в неё принудительным образом закачивается воздух с помощью небольшого вентилятора. Для управления колонкой используется электронный блок, получающий и обрабатывающий данные встроенных датчиков. Задача колонки – нагрев проточной воды. Когда вода в кране перекрыта, прибор находится в режиме ожидания. При открытии крана начинается активный прогрев теплообменника. Сам теплообменник – это тонкий змеевик из меди. Вода в нём нагревается и поступает в кран. Как только поток воды останавливается, автоматическая заслонка перекрывает доступ газа, и колонка снова переходи в режим ожидания. Это общий принцип работы колонок с любым устройством камеры сгорания.

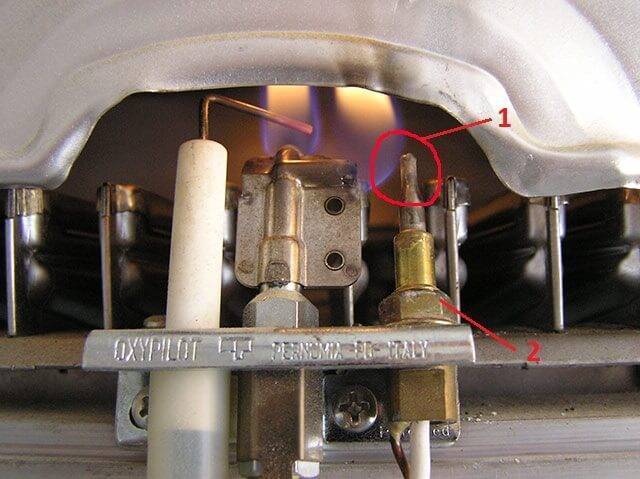

В нагревательном приборе постоянно горит запальник. Он погаснет только в случае, если газовая магистраль будет перекрыта

Есть системы с электронным розжигом, основанные на работе батареек. В таких устройствах запальник не горит, а горелка зажигается как в плите, от пьезоэлемента. Все водонагревательные колонки на голубом топливе оснащены системой аварийного отключения. Она срабатывает, если получает сигналы от датчиков при снижении давления в трубах, затухании и прекращении тяги в дымоходе. В большинстве колонок установлены и температурные датчики, ограничивающие температуру нагреваемой воды. Зная основные принципы работы и схему устройства колонки, вы можете сделать предварительные выводы, почему газовая колонка не работает.

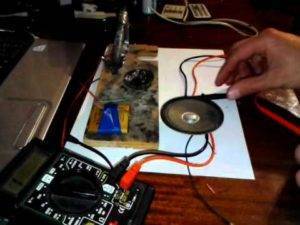

Проверка динамика мультиметром

Для проверки контактов необходимо провести измерение сопротивления, установив мультиметр в режим определения данной характеристики.

Щупы необходимо подключить к контактам соблюдая полярность динамика и при неподвижном диффузоре подвигать ними. Если на дисплее мультиметра показания постоянно меняются, то это будет означать что проводка повреждена и ее необходимо заменить.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

В случае если перевернуть динамик и покрутить его, слышны посторонние звуки (например, постукивание), то, скорее всего от гильзы, в которой расположена катушка, отпало несколько витков или вся обмотка. Это можно исправить, заново намотав обмотку.

Также важно внимательно осмотреть звуковую катушку, которая расположена внутри динамика и выглядит как намотанный спиралью провод. Эта катушка должна иметь ровную, аккуратную обмотку, без переплетений и случайных нахлестов, изломов, разрывов и других механических повреждений

Если механические дефекты все же обнаружены, катушку следует заменить. Неправильную обмотку (неровную или с нахлестом) можно самостоятельно, аккуратно перемотать.

Для проверки правильности перемотки катушки достаточно несколько раз прослушать две-три хорошо знакомых песен

Во время прослушивания нужно акцентировать внимание на громкости (как минимальной, так и максимальной), качестве звука (отсутствие посторонних шумов) и переходах звука

Проворачивания диффузора также помогут обнаружить дефекты. Если при выполнении этого действия слышны скрежет, треск или шорох, то, скорее всего, возле магнитного зазора находится посторонние предметы, например, металлолом случайно попавший при сборке и другой мусор. Исправить то можно просто чисткой динамика.

Если диффузор проворачивается с трудом или вообще не крутится, то проблема заключается в сместившейся катушке или гильзе, а также смещение керна что в свою очередь приводит к заклиниванию гильзы. Данную проблему можно исправить, разобрав динамик и установив эти детали в правильное положение.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силамиЭлектронную начинку динамиков можно проверить тестером, омметром или любым другим устройством для измерения электрического сопротивления.

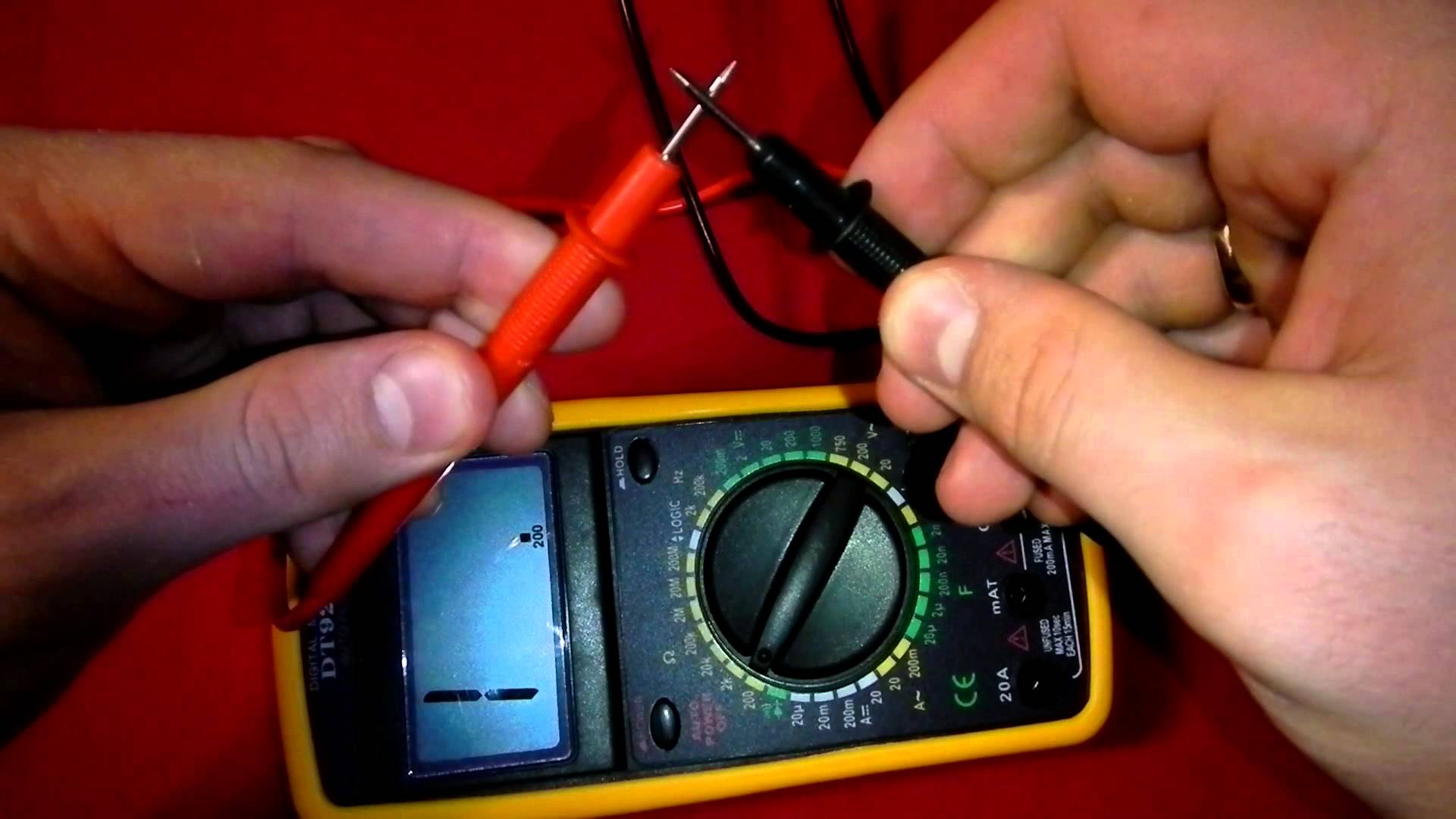

Для этого необходимо мультиметр включить в режим замера сопротивления и померить данную характеристику динамика. Для полифонических динамиков сопротивление в среднем составляет 8 Ом, а для слуховых – порядка 30 Ом.

В случае, если измерительное устройство не показывает каких либо данных, значит что повреждена проводка динамика, а если она целая то проблема заключается в обрыве катушки. Поврежденную проводки или катушку с обрывом нужно заменить на новые.

Для проверки целостности непосредственно катушки, при помощи мультиметра необходимо прозвонить ее. В этом режиме щупы тестера присоединяются к контактам динамика.

Если на дисплее мультиметра показано значение больше 0, то звуковая катушка целая, а если это значение равно 1 то в катушке произошел обрыв и в этом случае ее необходимо заменить.

В последнюю очередь стоит проверить качество работы динамика при помощи генератора частот. Данная проверка динамиков должна выполняться в диапазоне от 20 Гц до 20 кГц. Отсутствие хрипов и искажений будет означать, что динамик работает исправно и качественно.

Данные методы помогут решить задачу такую как проверка динамика мультиметром.

Газовая колонка самопроизвольно отключается

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

Это датчик температуры, который измеряет температуру газовой колонки во время работы, предотвращая ее перегрев.

На каждой газовой колонке устанавливается датчик температуры, который следит за тем, чтобы колонка не перегрелась, в случае его выхода из строя колонка может самопроизвольно выключаться во время работы. Выглядит это обычно так:

После нормальной работы, в течение какого-то времени, нагреватель «глохнет» минут на 20. По прошествии этого времени его можно включить на такой же промежуток времени. Неисправность, как правило, сезонная и проявляется только летом или зимой при закрытых окнах.

Устройство отключается когда захочет и потом не загорается. Это может произойти при замыкании «на корпус» провода датчика. Проверьте провода, чтобы они были целыми и с хорошей изоляцией.

Для того, чтобы проверить сам датчик на работоспособность, следует снять с него два контакта и закоротить иголкой, скрепкой, кусочком жести. Если газовый прибор включится и заработает – датчик надо менять.

Внимание! Многие хозяева «на первое время» (если не достали датчик) оставляют скрепку и изолируют ее для работы газовой колонки, но, как правило, датчик так и не меняют. Мы не рекомендуем так делать.

Разновидности термодатчиков

При производстве термоэлектрических датчиков используют различные сплавы благородных и обычных металлов. Для определенных диапазонов температур применяют конкретные категории металла.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

Исходя от пар металла, используемых при производстве, термопары подразделяются на ряд типов. Для работы газовых плит больше всего применяют такие виды пар:

  1. Типа E, производственная маркировка ТХКн, выполнена из хромеля и константана, для рабочих температур от 0 до 600 C.
  2. Тип J — сплав из железа и константана, марка ТЖК, для рабочих температур от -100 до 1200 C.
  3. Тип K, марка ТХА, производится на базе пластинок из хромеля и алюмеля, для рабочих температур от -200 до 1350 C.
  4. Тип L, марка ТХК, производится на базе пластинок из хромеля и копеля, для рабочих температур от -200 до 850 C.

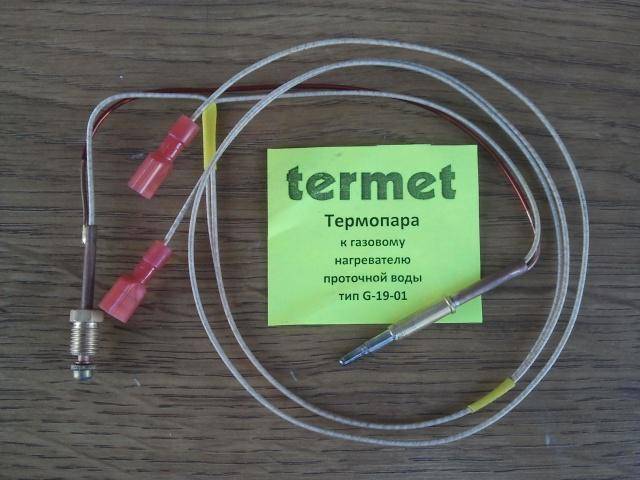

В защитных системах колонок, плит и котлоагрегатов, работающих на газовом топливе, как правило, используются термодатчики ТХА типов K/L/J. Термопары исполненные из сплавов благородных металлов выпускаются для значительных температурных режимов, которые достижимы в металлургическом производстве и энергетике.

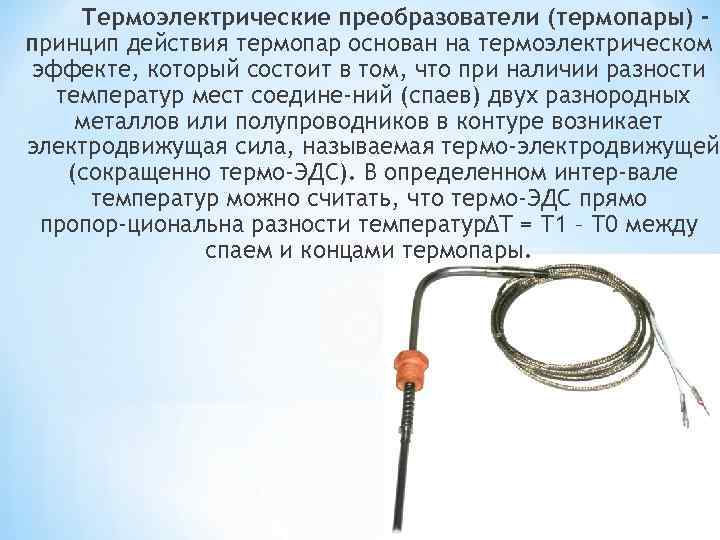

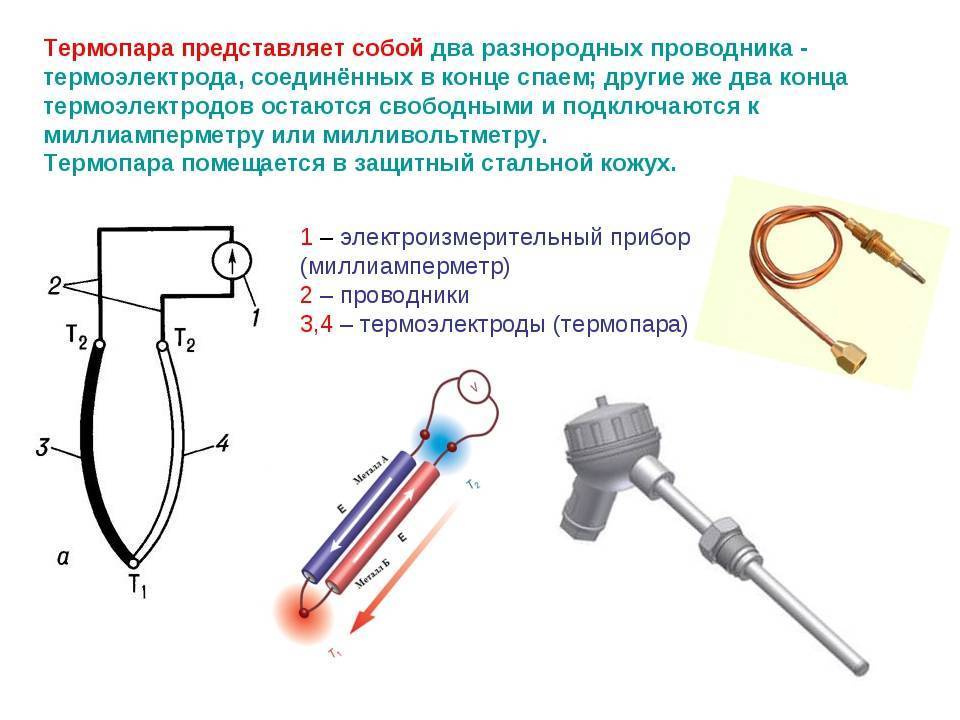

Что такое термопара?

В конструкцию термопары входят два разнородных проводника, которые непосредственно контактируют между собой в одной или нескольких точках (в редких случаях соединяются компенсационными проводами). Когда на участке датчика происходит изменение температуры, внутри устройства создается напряжение.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

За счет этого осуществляется контроль температуры и защита от перегрева. Также термопары могут применяться для конвертации тепловой энергии в другие виды энергии, в том числе и в электрический ток.

Главные характеристики термоэлектрического преобразователя напрямую зависят от материала, из которого они производятся. Любой термодатчик сделанный из двух разных металлов будет вырабатывать электрический потенциал под воздействием температуры, но для каждой комбинации металлов температура срабатывания будет разной. За счет этого термопары различаются по уровню контроля температуры.

Видов терморегуляторов большое множество, но важным будет их устойчивость к коррозии. В тех моделях термоэлектрических преобразователях, где температурный датчик находится на достаточном удалении от измерительного прибора, в конструкции для их соединения применяют расширительную проводку, благодаря чему снижается стоимость устройства.

Также за счет специальной электротехники можно сводить к минимуму отклонение других характеристик, что делает термопары более точными, а измерения максимально приближенными к действительности.

Термоэлектрические преобразователи получили большое распространение как в бытовой, так и в промышленной нагревательной технике. Эти простые, но полезные устройства можно найти в конструкции газовой колонки, кухонной печи, промышленной печи, газовой турбины выхлопных газов, дизельного двигателя и т. д.

Популярные статьи  Печь с водяным контуром для отопления дома: особенности печного отопления + выбор оптимального варианта

Видео: Нева-3208 #4 рубрика Ремонт Академия теплотехники

В зависимости от модели газовой колонки применяется ручной или автоматический способ поджига газа в запальнике. При поджиге фитиля вручную используют спички, электрозажигалки (в старых моделях газовых колонок) или пьезоэлектрический поджиг, приводимый в действие нажатием кнопки. Кстати, если пьезоэлектрический поджиг перестал работать, то с успехом можно поджечь газ в запальнике с помощью спички.

В газовых колонках с автоматическим поджигом воспламенение газа в горелке происходит без участия человека, достаточно открыть кран горячей воды. Для работы автоматики в колонку устанавливается электронный блок с батарейкой. Это является недостатком, так как в случае выхода батарейки из строя зажечь газ в колонке будет невозможно.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

Для того чтобы зажечь газ в запальнике с помощью пьезоэлектрического элемента необходимо поворотом ручкой на газовой колонке открыть подачу газа в запальник, привести в действие пьезоэлектрический элемент для создания в разряднике искры и после воспламенении газа в запальнике удерживать эту ручку нажатой около 20 секунд, пока не нагреется термопара. Это очень неудобно, поэтому многие, и я в их числе, не гасят пламя в запальнике месяцами. В результате термопара всегда подвергается воздействию высокой температуры пламени (на фото термопара расположена слева от запальника), что уменьшает срок ее службы, с чем мне и пришлось столкнуться.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

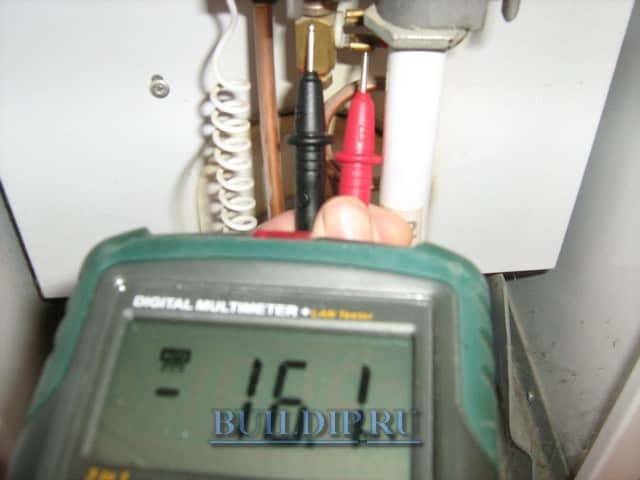

Газовая колонка перестала зажигаться, запальник потух. От искры со свечи газ в запальнике зажигался, но стоило отпустить ручку регулировки подачи газа, несмотря на продолжительность времени удержания ее нажатой, пламя гасло. Соединение между собой клемм теплового реле не помогло, значит, дело в термопаре или электромагнитном клапане. Когда снял кожух с газовой колонки и пошевелил центральный провод термопары, то она развалилась, что хорошо видно на снимке выше.

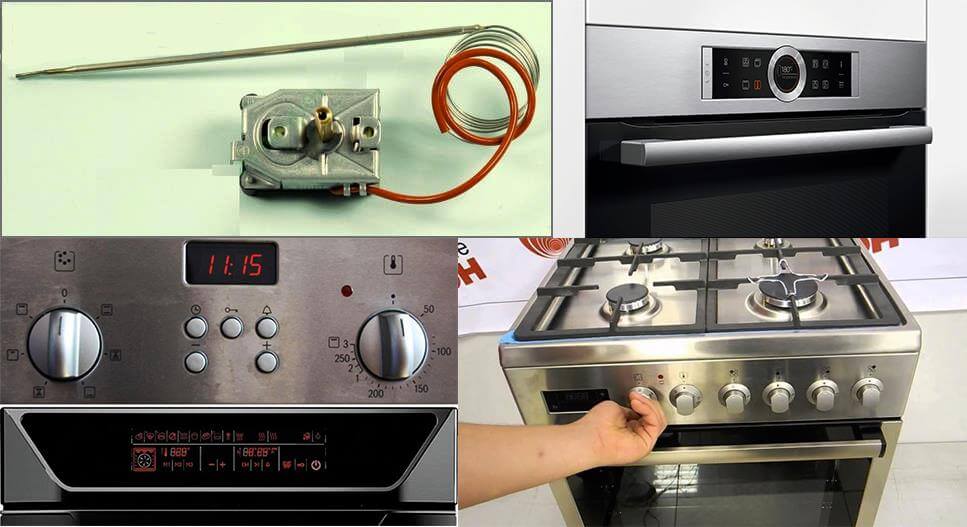

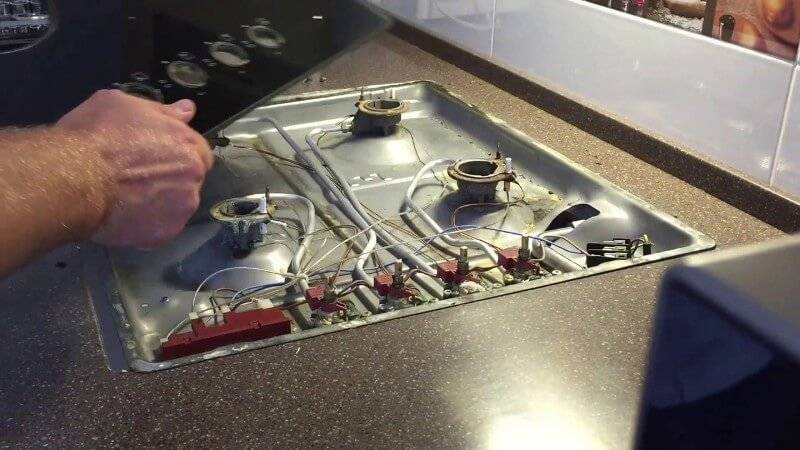

Замена термопары самостоятельно в газовой плите

Для того чтобы выполнить замену термопары, с газплиты необходимо осторожно снять переднюю рабочую панель, поднять панель с установленными конфорками

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

Наконечник термодатчика жестко закреплен около конфорки либо горелочного устройства посредством гайки. Возможно, что она в процессе работы закипела и сразу не откручивается.

В этом случае не рекомендуется сильно нажимать на гаечный ключ, так как возможно сломать крепление и повредить плиту. Предварительно потребуется обработать соединение специальным аэрозолем для растворения накипи.Алгоритм замены термопары на газовой плите:

При помощи гаечного ключа откручивают гайки, которыми зафиксирован термодатчик к электромагнитному клапану

Осторожно достают один из рабочих зон термодатчика. Осматривают рабочую зону

Если она покрыта различными загрязнениями либо поверхность повреждена процессами окисления, ее потребуется зачистить мелкой наждачной бумагой. Второй наконечник датчика к э клапану монтируется посредством резьбового соединения или 2-х обжимных соединений. Убрать их не сложно. Проверяют при помощи мультиметра датчик. Один из наконечников присоединяют к мультиметру, а второй нагревают при помощи обычной зажигалки. Прибор должен показать значение не ниже 20 мВ. Исправный первичный датчик устанавливается в обратной очередности. Одним наконечником он укрепляется около конфорки, а другим к электромагниту.

Пользователю газовой плиты, который самостоятельно решил заменить неисправную термопару нужно обратить внимание на ее конструкцию при выборе. Лучше использовать родную термопару согласно модификации газовой плиты

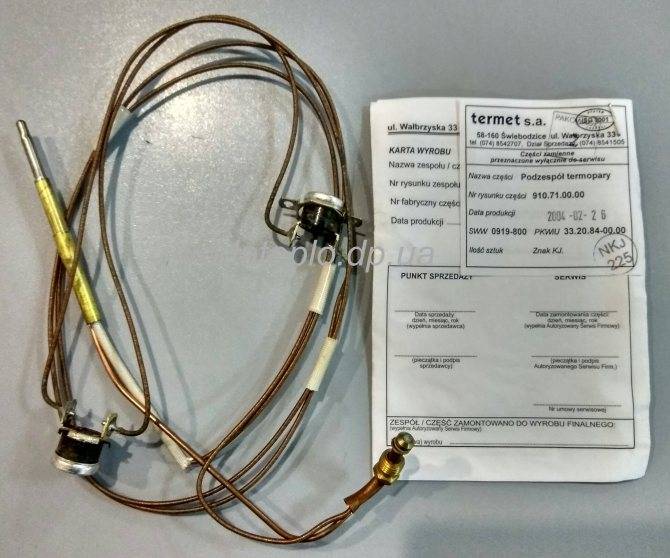

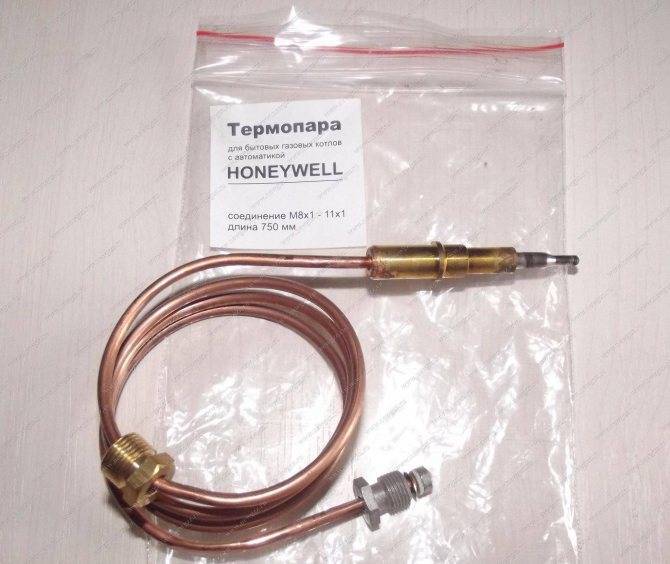

Все термопары выпускаются разными по длинам от 45 до 120 см, что связано с конструкцией плит

Важно при установке обратить внимание на то, что проводники датчика в зоне до клапана не должны быть перетянуты либо болтаться. Их соединение с клапаном обязано быть жестким, свободный разъем в данном соединении непозволительно

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

Далее находят термопару и отсоединяют ее от рассекателя пламени в духовке. Проверку на работоспособность проводят аналогично вышеобозначенному алгоритму.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

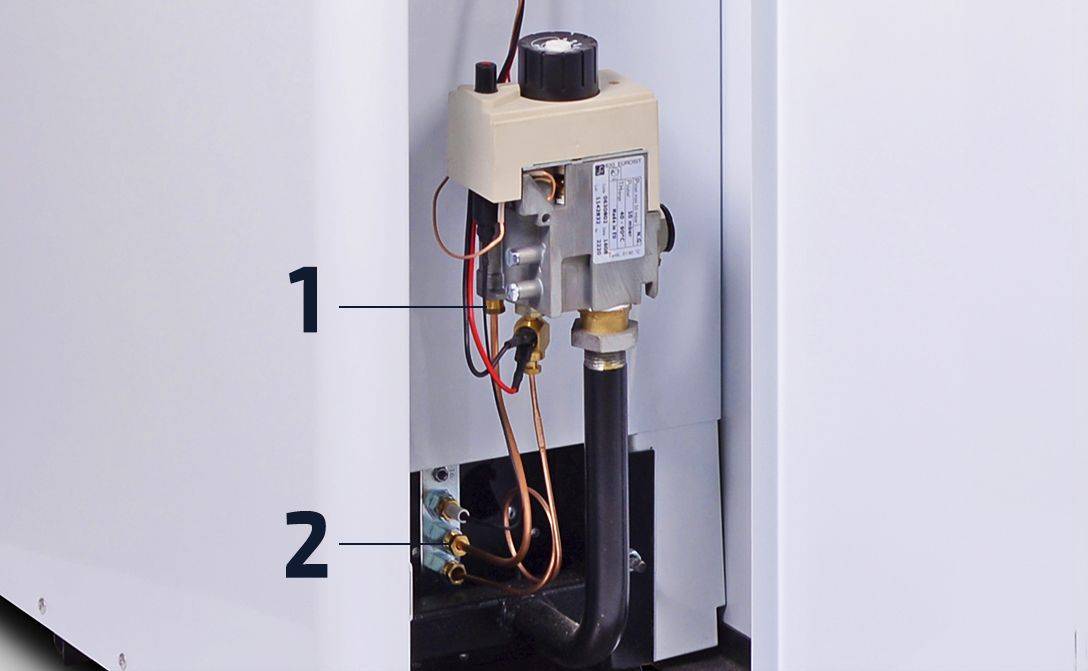

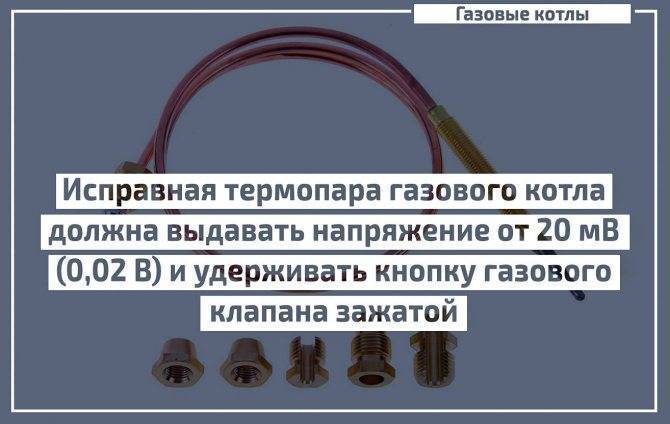

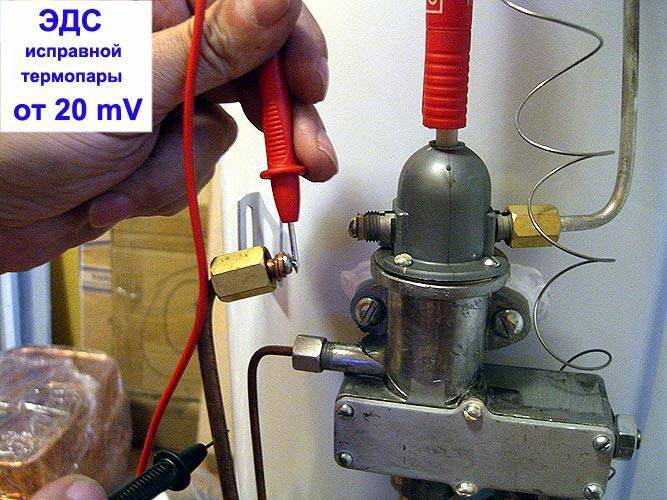

Перед тем как снять термопару с газовой колонки потребуется два рожковых ключа 14 или 15 в зависимости от конкретной модификации колонки. На многих из них термодатчик закрепляется винтами. Далее действия аналогичны, как для газовой плиты.

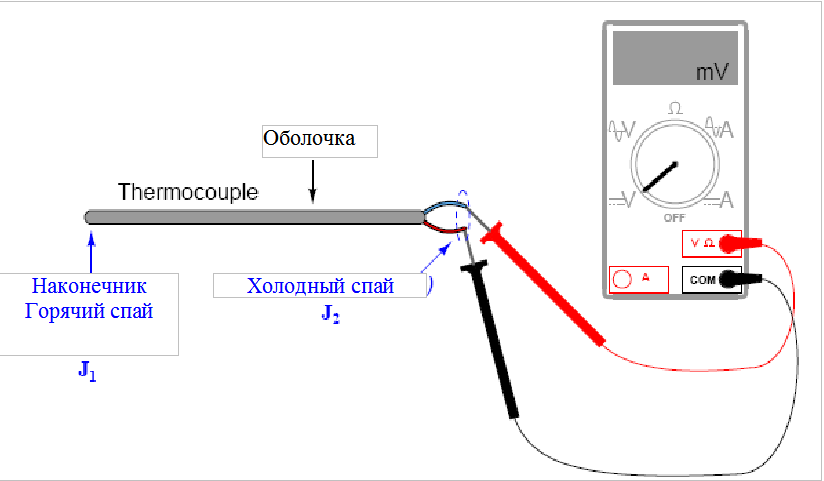

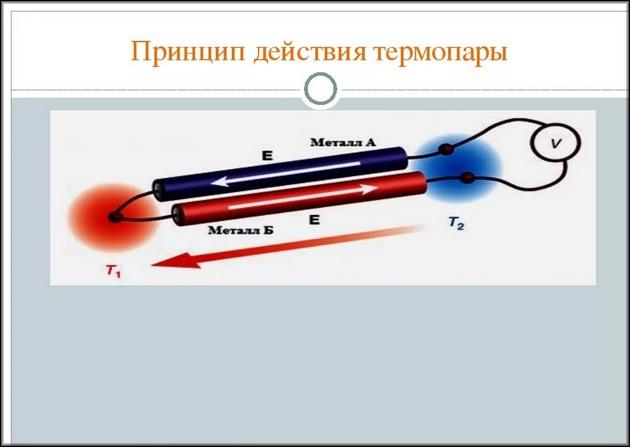

Принцип работы

Термоэлектрический эффект в термопаре возникает на стыке 2-х объединенных в токоприемное кольцо проводников из различных металлов и сплавов. Когда ликвидус зон спайки равнозначен — разница потенциалов равняется нулю.

Как только один из концов будет находиться в области с большей или меньшей температуры, начнет появляться напряжение, которое будет пропорциональное дельте температур.
Коэффициент такой взаимосвязи различается для разнообразных сплавов.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

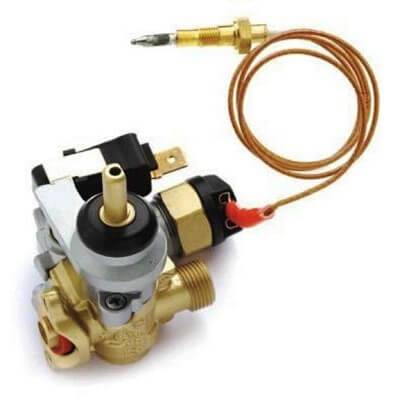

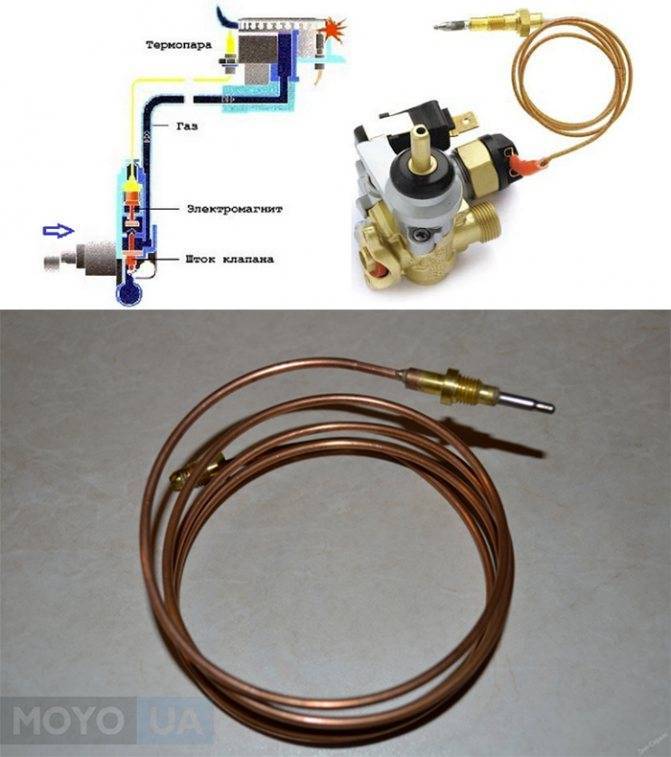

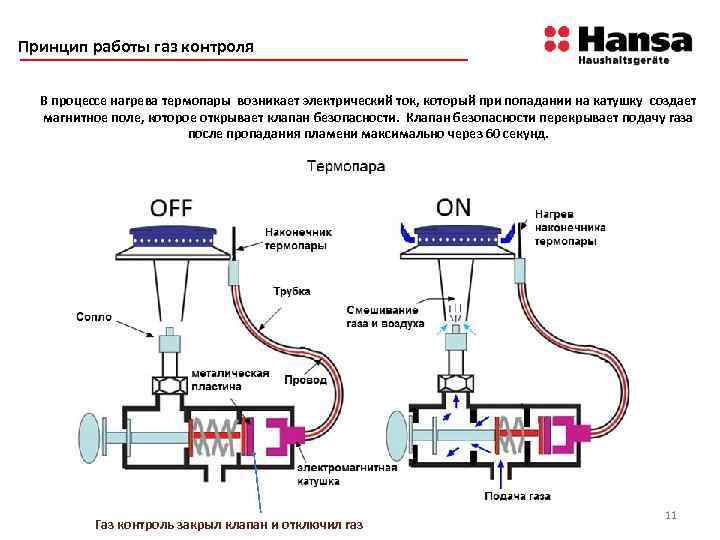

Принцип действия системы газ-контроль основывается на взаимосвязанном функционировании базовых элементов защиты:

  1. Пользователь путем нажатия, вращения и удержания ручки на рабочей панели газплиты, имеющей встроенную систему газ-контроль, открывает газ, который поджигается запальником.
  2. В зоне горелки начинает расти температура, от продуктов сгорания, в результате чего нагревается конец датчика.
  3. Термопара в газовой плите подает электросигнал на электромагнитный клапан-отсекатель.
  4. При стабильном режиме клапан находится в открытом положении.
  5. Когда пламя на горелке погасло аварийно, например, из-за пролитой жидкости, термодатчик остывает, клапан-отсекатель не получает от него сигнал, поэтому срабатывает аварийная защита и он закрывается, перекрывая поступление газа на горелку.

После завершения срабатывания защиты на включение газплиты, происходит определенное время, поскольку датчик нагревается не сразу. В различных модификациях процесс проходит примерно 5 или 20 сек, до этого времени включение плиты невозможно.

Термодатчик, как правило, обладает единственным горячим наконечником, размещенным около рассекателя огня. Существуют варианты с 2 или 3 точками контроля температуры. Их применяют в духовках, разной модификации.

У таких многоточечных датчиков существует особенность, даже если только один из них выйдет из строя клапан-отсекатель будет срабатывать на закрытие.

Как сварить сгоревшую термопару газовой колонки

В связи с профессиональной необходимостью мне периодически приходится заниматься изготовлением термопар для приборов поддержания заданной температуры в сушильных шкафах и в оборудовании отжига витых магнитопроводов для трансформаторов при температуре 800°С. Поэтому при изготовлении очередной термопары решил попробовать сваркой восстановить работоспособность сгоревшей термопары от газовой колонки.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

Центральный провод термопары был сварен с медным проводом электропроводки и имел длину около 5 см. На фотографии место спайки хорошо видно слева. Такой длины провода хватило бы на несколько ремонтов.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

Трубчатый проводник термопары длиной около сантиметра весь выгорел, но осталась его часть с более толстой стенкой.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

С центрального проводника было удалено место прежней сварки, и детали термопары были очищены от копоти и нагара с помощью мелкой наждачной бумаги.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

Центральный проводник был вставлен в основание термопары с таким расчетом, чтобы его конец выступал на один миллиметр. Сварка производилась на специальной установке, устройство и схему которой я опишу ниже, в течение около четырех секунд при напряжении 80 В и силе тока около 5 А.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

Видеозапись процесса сварки термопары я не стал делать из опасения повреждения фотоаппарата от яркой дуги, но сделал через пару секунд после окончания сварки снимок раскаленного графитного порошка.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

Спай термопары получился, вопреки моим ожиданиям, отличного качества и красивой формы. Появилась уверенность, что ремонт термопары затеял я не зря.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

Для исключения замыкания центрального проводника термопары на ее корпус, в зазор была плотно набита вата из стекловолокна. Хорошо для этих целей подойдет и асбест.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

Для уверенности в том, что термопара работает, она была нагрета с помощью паяльника до температуры около 140°С.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

Мультиметр зафиксировал ЭДС, вырабатываемую термопарой, величиной 5,95 мВ, что подтвердило исправность термопары. Осталось провести проверку работоспособности термопары в газовой колонке.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

Хотя термопара стала на сантиметр короче, но все равно ее длины вполне хватило, чтобы месту спая находиться в пламени запальника. Реставрированная термопара безотказно работает в газовой колонке уже несколько месяцев, и, полагаю, проработает намного дольше, чем термопара заводского изготовления, так как место спая стало гораздо массивнее.

Как устроен теплообменник

Теплообменник, или радиатор, создан для нагрева воды от горелки. Поток протекает по трубкам змеевика, мгновенно прогреваясь от горящего топлива. Чаще всего блок бывает стальной или медный. Сколько весит устройство? Медный прибор — от 3 до 3,5 кг. Стальной аппарат намного тяжелее, по этой причине он обладает более низким КПД.

Популярные статьи  Газгольдер под ключ: как проводится монтаж емкости для газа и установка оборудования

Особенности стального изделия:

  • Более низкая стоимость по сравнению с медным.
  • Благодаря пластичности материала нагрев не наносит вреда поверхности.
  • Отличается стойкостью к коррозии.

Медный прибор:

  • Обладает высоким КПД, быстрым нагревом.
  • Изделия, которые содержат дополнительные примеси, стоят дешевле.
  • Стойкость к коррозии.
  • Небольшой вес, если это чистая медь.

Стараясь удешевить производство, фирмы-изготовители добавляют в медь примеси. Из-за этого радиатор нагревается неравномерно, что приводит к прогоранию отдельных частей. Некоторые покрывают поверхность жароустойчивой краской, но это приносит мало результатов. Срок службы не превышает 2-3 лет.

Медь более стойко противостоит коррозии, чем сталь. Большинство производителей не указывают, сколько меди уходит на производство изделия, убеждая, что теплообменник выполнен из толстого слоя.

Сколько стоит замена радиатора газового котла? Если учитывать покупку нового прибора, доставку и монтаж, то дешевле будет отремонтировать теплообменник.

Принцип работы

Термопара достаточно простое устройство. Принцип работы термопары можно объяснить следующим образом:

  1. Наконечник располагается вблизи открытого пламени.
  2. Как только была включена газовая плита или духовой шкаф, металлические стержни нагреваются и создают электрический ток.
  3. Ток течет по трубке и попадает в термодатчик.
  4. В датчике создается электромагнитное поле, которое поднимает клапан, открывая поступление газа к конфоркам.

Термопара для газовой колонки: конструкция и принцип работы + проверка и замена своими силами

Если пламя гаснет, без контроля человека, термопара охлаждается, электрическое напряжение пропадает. Электромагнитное поле также пропадает, тем самым закрывая клапан. Поступление газа в систему перекрывается.

Термопары чаще всего устанавливаются внутри духовых шкафов. Это необходимо по причине отсутствия визуального контроля за пламенем. У такого устройства газового контроля есть ряд преимуществ:

  1. Высокая точность срабатывания.
  2. Большой срок работы.
  3. Простота в установке, замены, обслуживании.

Устройство контроля подачи газа является надежным и долговечным. Но и у него есть свой срок службы.

Виды

По материалу изготовления водяные редукторы делятся на те, которые изготовлены из:

  • Латуни;
  • Пластика;
  • Полиамида.

Следует отметить что латунь – это медь и цинк, то есть сплав из этих металлов, этот материал достаточно часто используется для изготовления сантехнических устройств. Пластиковые узлы (рис. 1) являются долговечными и практичными. Полиамид – это материал, который по составу очень похож на пластик, но его долговечность можно объяснить наличием стекловолокна в составе.

Рис. 1мембранного типа

Функционирование этого устройства в газовой колонке ничем не отличается от других водонагревателей на газу. То есть основное отличие заключается в материале изготовления.

Мембранные редукторы для газовой колонки выдерживают достаточно большие показатели давления, как для бытовых приборов. А именно, это от 0,5 до 3 м3/час.

Как заменить мембрану в газовой колонке

Как уже было сказано выше, для проведения ревизии водяного узла потребуется ремкомплект, предназначенный для данной модели нагревателя. Как правило, в него входит мембрана, пружина и комплект уплотнителей. Из инструмента потребуется рожковый ключ и обычная отвертка. Прежде чем приступить к работе, надо слить из лягушки воду, как было описано в случае с теплообменником.

Теперь надо снять сам водяной узел. Гайка на входе воды уже откручена, остается отвернуть вторую и отсоединить лягушку от газового клапана. Тип соединения зависит от модели и производителя агрегата, необходимый для этой цели инструмент нужно подготовить заранее. Затем раскручиваются винты, соединяющие две половинки узла, и выполняется замена мембраны в газовой колонке

При этом важно установить диафрагму правильно, ее положение лучше всего запомнить при разборке

Перед установкой новой мембраны следует почистить шток (если в ремкомплекте нет нового) и заменить все уплотнительные кольца. Когда операция закончена, детали соединяются между собой и скрепляются винтами. Их надо затягивать по схеме «звезда», когда за одним винтом следует противоположный и так далее. Пуск воды и проведение испытаний описаны в предыдущем разделе. Подробности процесса показаны на видео:

Газовая колонка плохо греет воду

Это может произойти по нескольким причинам.

  • Самая простая причина – неправильно подобрана газовая колонка. Вы сэкономили и купили маломощный нагреватель неспособный удовлетворять ваши запросы в горячей воде.
  • Вторая причина — мало давление газа в трубах (в квартире). Вызовите газовщиков для проверки системы.
  • Третья причина – обычный засор (жиклер, фильтры, накипь, шланги и прочее), некоторые виды которого описаны выше. Проверить это можно по цвету огня, который меняется время от времени. Об этом свидетельствует и наличие сажи.

Вы сможете сами только подрегулировать температуру и очистить колонку.

Преимущества и недостатки

В силу того, что изготавливать термопару достаточно просто и недорого, она стала незаменимым элементом автоматики и контроля в газоиспользующем оборудовании. Помимо этого, есть и другие преимущества данных изделий:

  • Выступая в роли датчика контроля пламени, термоэлектрический элемент может работать и как датчик температуры.
  • Отсутствие движущихся частей, сложных комплектующих и дорогих материалов делает изделие недорогим и долговечным.
  • Широкий диапазон измеряемых температур.
  • Достаточная точность измерений, позволяющих использовать данное устройство в отопительной технике.
  • Простота, с которой производится монтаж или замена термопары в газовом котле.

Простота и надежность конструкции термоэлектрического датчика имеют и отрицательную сторону. Когда этот элемент выходит из строя, что иногда случается по причине некачественного выполнения спая, то ремонт термопары невозможен. Изделие может просто прогореть и ремонтировать там нечего, остается только произвести замену, причем как можно быстрее, поскольку газовый котел без термопары работать не будет. Но тут не должно возникнуть особых проблем, устройство легко снимается и отсоединяется, да и цена его вовсе не велика.

Как почистить газовую колонку в домашних условиях. Почему появляется копоть

Уход за колонкой предполагает в первую очередь чистку от сажи. Выполнить процедуру можно самому, используя средство для чистки и следуя простым правилам, или обратиться к специалистам. Забитые отверстия жиклеров легко пробить металлической щеткой либо тонкой проволокой.

Чистки колонки нужны регулярно – по отзывам, форсунки в большинстве моделей засоряются быстро, запальник тоже требует регулярного обслуживания. Регулярная чистка запальника газовой колонки Bosch и других марок позволит избежать дорогостоящего ремонта в будущем, поскольку данная процедура продлевает срок службы узла.

Каждый владелец оборудования должен знать, как почистить горелку в газовой колонке, поскольку проблемы с запальниками возникают в моделях. Но если прибор гаснет постоянно, по непонятным причинам, ничего не помогает, лучше будет обратиться в сервис .

Копоть может появляться по причине протечек в трубке подачи газа. При минимальном выделении газовых масс запаха практически не будет, и пользователь ничего не поймет. Проверить систему можно так – нанести на участки соединения труб кисточкой мыльный раствор, включить колонку и посмотреть, как ведет себя мало. Если появятся пузырьки, проблема есть. Варианты, как почистить газовую колонку в домашних условиях тут не помогут – звоните газовщику.

Следующая потенциально проблемная зона – забившийся радиатор. Он часто становится причиной повышенного скопления копоти. Как прочистить радиатор колонки проще всего – пылесосом, подойдет любая модель.

Перекройте подачу газа, снимите с колонки кожух, удалите сажу. Если все равно не помогло, проверьте тягу, перекрыв газ и поднеся зажигалку или свечу. В норме пламя должно отклониться или потухнуть. Если свеча горит, как ни в чем ни бывало, дымоходу нужна прочистка. Когда в аппарате идет вентилятор принудительной тяги, такие проблемы не возникают в принципе.

Оцените статью
