Воздушный теплообменник на дымоход своими руками: примеры изготовления и советы от мастеров

Варианты подключения конструкций

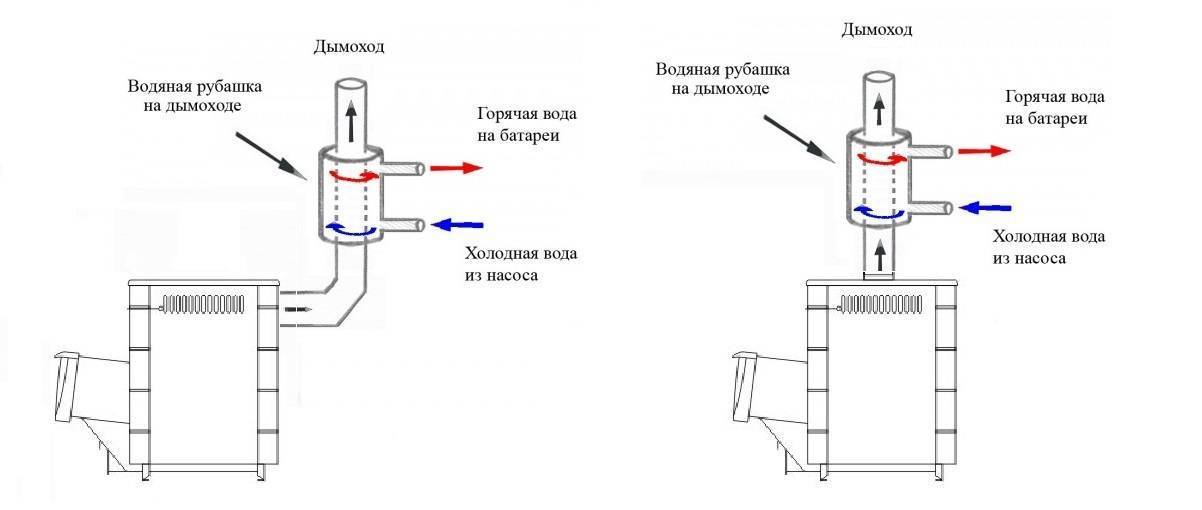

Теплообменник на дымоходе может работать в двух основных режимах. И в каждом из них – свой процесс теплоотдачи от дыма к внутренней трубе теплообменника.

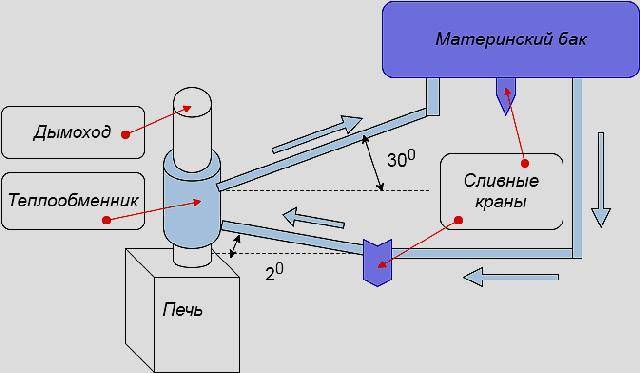

Итак, в первом режиме мы подключаем к теплообменнику выносной бак с холодной водой. Тогда на внутренней трубе происходит конденсация воды, отчего сам теплообменник нагревается исключительно за счет тепла конденсации водяных паров дымовых газов. В этом случае температура на стенке трубы будет не более 100°С. И вода в баке греться будет долго.

Воздушный теплообменник на дымоход своими руками: примеры изготовления и советы от мастеров

Во втором режиме конденсация паров воды на внутренней стенке теплообменника не происходит. Здесь тепловой поток через трубу идет более существенно, и вода греется быстро. Чтобы более полно понять этот процесс, проведите такой эксперимент: поставьте кастрюлю с холодной водой на газовую горелку. Будет хорошо видно, как на стенках кастрюли появится конденсат, и он станет капать на плиту. И не смотря на пламя 100°С, это состояние будет идти долго, пока сама вода в кастрюле не разогреется. Поэтому, если вы используете теплообменник на трубе как регистр для нагрева воды, то отдавайте предпочтение небольшим его конструкциям с толстыми стенками внутренней трубы – так конденсата будет намного меньше.

Воздушный теплообменник на дымоход своими руками: примеры изготовления и советы от мастеров

Труба на олове – просто и долговечно!

Данный вариант — это просто, практично и удобно. По сути, здесь дымоход попросту обвивает металлическая или медная труба, она постоянно нагревается, и перегоняемый через нее воздух быстро становится теплым.

Приварить спираль к вашему дымоходу вы можете аргоновой горелкой либо полуавтоматической сваркой. Припаять можно и оловом – если только заранее обезжирить его ортофосфорной кислотой. Держаться на нем теплообменник будет особенно крепко – ведь как раз самовары и паяны оловом, и служат действительно долго.

Гофра – дешево и сердито

Это – самый простой и малобюджетный вариант. Берем три алюминиевые гофры и оборачиваем их вокруг дымохода в мансарде или втором этаже. В трубах от стенок дымохода воздух будет греться, и его можно будет перенаправить в любое другое помещение. Даже достаточно большая комната будет нагрета до жары, пока вы будете топить печь для парной. А чтобы теплосъем был более продуктивен, обмотайте спирали из гофры обычной пищевой фольгой.

Воздушный теплообменник на дымоход своими руками: примеры изготовления и советы от мастеров

Теплоообменник-колпак – для прогрева мансарды

Также на участке дымохода в мансардном помещении можно поставить теплообменник, который работал бы по принципу колпаковой печи – это когда горячий воздух поднимается вверх, а остывая – медленно вниз. У такой конструкции есть свой огромный плюс – обычный металлический дымоход на втором этаже обычно раскаляется так, что к нему нельзя прикоснуться, и такой теплообменник значительно уменьшит опасность пожара или случайных ожогов.

Некоторые умельцы такие теплообменники еще обкладывают сеткой с камнями для аккумуляции тепла и декорируют подставку теплообменника. Мансарда в таком случае получается еще более уютной и вполне может использоваться как жилая. Ведь исходя из практики, температура трубы банной печи не превышает 160-170 °С, если на ней находится теплообменник. И самая высокая температура уже будет находиться только в районе шибера. Тепло и безопасно!

Для чего нужен теплообменник?

Подавляющее большинство сооружаемых в банях печей нельзя назвать экономичными. И причина такой расточительности связана с требованиями, которым они должны удовлетворять:

  • Банная печь должна достаточно быстро нагревать парную до высокой температуры;
  • Каменка должна иметь компактные размеры;
  • Для любой бани печь – обязательный элемент;
  • Сооружаемая в бане печь рассчитана на периодическую эксплуатацию.

Воздушный теплообменник на дымоход своими руками: примеры изготовления и советы от мастеровУчитывая все эти требования, становится понятно, что банные печи должны иметь такую конструкцию, чтобы за минимальное время разогревать топку до высокой температуры и поддерживать ее в течение заданного временного промежутка. Но во время работы каменки довольно большое количество тепловой энергии уходит впустую через дымоходную трубу. Однако при правильной организации системы обогрева можно сделать так, что эта энергия может использоваться для подогрева воды для помывки или отопления смежных с парилкой помещений.

Все вышесказанное не относится к кирпичным колпаковым печам Кузнецова, которые очень популярны у наших соотечественников. Они имеют очень продуманную конструкцию, благодаря которой демонстрируют очень экономичный режим работы. В результате такая печь на протяжении многих часов может поддерживать тепло в парной и одновременно с этим использоваться для отопления соседних комнат. При желании можно найти специальные разновидности банных печей, оборудованные водяным теплообменником.

Добиться большей экономии от банной печи можно, если начать использовать выделяемое в процессе сжигания топлива тепло. Такую возможность предлагают современные печи со встроенным змеевиком. Если же у вас в бане уже работает отопитель без водяного контура, то вам нужно только установить самодельный или заводской теплообменник. В этом случае можно будет сэкономить на покупке бойлера и не оплачивать крупные счета за израсходованную электроэнергию.

Виды

Виды теплообменников разделяются по конструкции, месту расположения и по материалу изготовления. Для каждого конкретного случая можно подобрать совокупность этих видов.

Совмещая конструкцию и материал, правильно разместив – можно неплохо поднять КПД кирпичной печи. Стоит рассмотреть – как сделать теплообменник для печи без лишних затрат. Разбирая виды существующих конструкций можно подобрать самый оптимальный теплообменник для той или иной планировки.

Змеевик. Создается из трубы, свёрнутую в виде спирали, длинной несколько метров. Такой водяной теплообменник для печи, устанавливается в ёмкость с жидким теплоносителем. Концы трубы развальцовывают в стенки, позволяя теплоносителю циркулировать внутри, попутно нагревая воду в баке. При правильно рассчитанной длине змеевика, материала его изготовления, количества колец можно ускорить нагрев воды. Так же часть змеевика, остающаяся на воздухе, увеличивает скорость прогрева помещения.
Теплообменник с емкостью. Бак и труба теплообменника для печи, проведена непосредственно вблизи топочного отделения. Нужно строго соблюсти градус наклонов подводимых труб, для достижения естественной циркуляции. В некоторых случаях приходится ставить электрический насос для этих целей. В этом решении есть свои плюсы – вода нагревается непосредственно пропускаясь через трубу, огибающую топку. Такое решение повышает скорость нагрева. Обычно используется для отопительного контура.

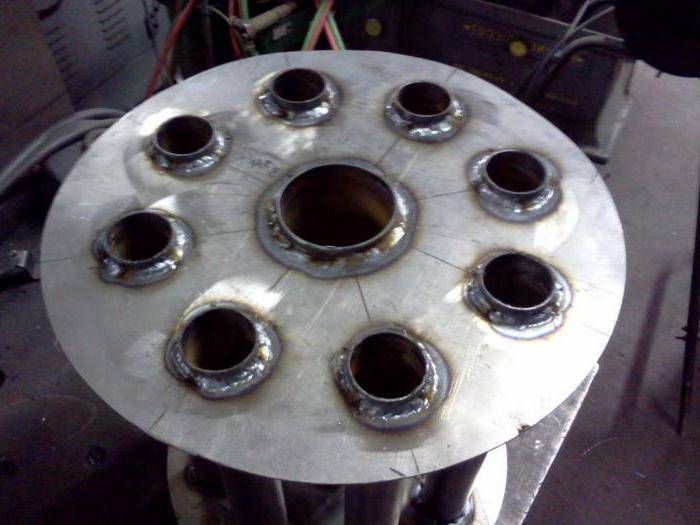

Трубная доска. Состоит из двух полностью герметичных ёмкостей и большого количества мелких труб. Основные трубы-ёмкости, расположены на разных частях, около топочного пространства и связаны трубами. В местах соединения происходит теплообмен. Такая конструкция используется в отоплении большого пространства, вплоть до многоэтажек

Эксплуатация такого теплообменника усложнена, поскольку приходится соблюдать меры предосторожности. Здесь важен химический состав воды, из-за образования накипи возможны прорывы стенок.
Водяная рубашка

Этот теплообменник сложнее всего создать своими руками. Его конструкция – два герметичных резервуара, расположены один в другом. Эффективна и проста в эксплуатации – теплообменник для печи из трубы. Позволяет быстро проистекать теплообмену, но сложна в изготовлении – требует профессиональных навыков.

Популярные статьи  Правила подключения УЗО к однофазной сети без заземления: лучшие схемы + порядок работ

Для чего нужен теплообменник?

Нужно разделять, что для теплообменников различают два вида конструкции. Например, водяной контур считается внутренним, так как устанавливается непосредственно на котел. А вот второй тип – внешний, предназначен для установки на дымоходе.

Абсолютно все виды этих приспособлений должны заполняться жидкостью. То есть в обычном понимании – это своеобразный бак, который может быть размещен на дымоходе, к нему подведены трубы, по которым после горячая вода попадает в радиаторы или баки. Получается, что даже тепловая энергия от выходящих газов сохраняется и дает пользу. Тем самым происходит полный процесс с безотходным циклом. Съем тепла трубы дымохода, как уже говорилось, происходит при помощи подведенных труб, одна поставляет холодную воду, а другая ведет к баку или батареи уже горячую, нагретую воду.

Механизм функционирования

Металлическая печка, размещенная в доме, гараже или бане, в обязательном порядке оснащается дымоходом для вывода угарных газов и организации тяги. Эта труба в процессе протапливания печи может достигать очень высоких температур, порядка 200-500 ℃, что небезопасно для находящихся в помещении людей.

Если установить теплообменник на дымовую трубу, то можно существенно увеличить КПД печи, а также обезопасить себя от прямого контакта с горячей поверхностью. В установленном на дымоходе баке или змеевике теплоносителем будет выступать вода, однако, можно монтировать и воздушный теплообменник на трубу дымохода. Благодаря прямому контакту дымовой трубы с теплоносителем, их температурные показатели уравновешиваются, то есть вода или воздух постепенно нагреваются, а стенки трубы остывают.

По мере повышения температуры воды внутри регистра на трубу, она поднимается вверх, где попадает через специальный штуцер в водяной бак. Посредством входного штуцера, расположенного в нижней части теплообменника, в него попадает холодная вода, замещая теплую. Такая циркуляция продолжается постоянно, при этом вода может нагреться до очень высоких значений.

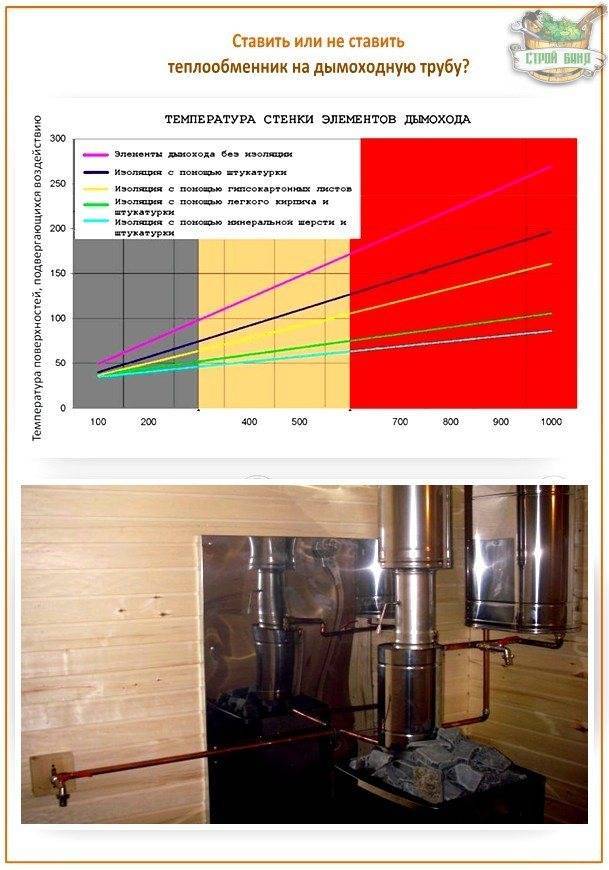

Недостатки

Несмотря на множество плюсов, устройство нагревательного элемента на трубе дымохода имеет и недостатки
. Один из них, наиболее важный — резкое снижение температуры дыма
в месте установки теплообменника. Это может грозить и образованием конденсата, повышенным отложением сажи внутри трубы.

Кроме того, при подключении системы отопления, например, гаража нужно просчитать объем теплоносителя, чтобы избежать закипания воды и разрыва труб
. Сварные швы должны быть полностью герметичными.

Любая конструкция теплообменника существенно увеличивает КПД печи
. Для безотказной работы системы необходимо не реже двух раз в год проводить визуальный осмотр всех ее элементов
, а при необходимости — своевременный ремонт, чистку от накипи, замену прокладок и другие необходимые работы по обслуживанию. В этом случае системы нагрева воды и отопления будут безотказно работать в течение долгого времени.

Продуктивность работы котла, отопительной или банной печи можно повысить, установив на трубу простой и в то же время эффективный прибор – теплообменник. Однако для его продуктивной работы нужно знать конструктивные особенности и правила изготовления устройства. Согласны?

Мы расскажем, как сделать теплообменник на дымоход своими руками. Перечислим, какие модификации подходят для самостоятельного монтажа, объясним, чем воздушная модель отличается от водяной. С учетом наших рекомендаций вы сможете значительно увеличить теплоотдачу отопительных агрегатов.

Основное назначение теплообменника – передавать энергию от продуктов горения в дымоходе теплоносителю, в качестве которого выступает вода или воздух. Установленные в дымоходах теплообменники (это относится к водяным модификациям) часто называют экономайзерами.

Эти устройства собирают и передают в помещение тепло, которое просто уходит в атмосферу, благодаря чему вырабатываемая печью тепловая энергия используется по максимуму. Кроме обычной водопроводной воды иногда используют и другие жидкости – масло или «незамерзайку».

В связи с этим все устройства делят на две большие категории:

  • воздушные;
  • жидкостные (водяные).

Выбор того или иного вида зависит от нескольких факторов. Важнейшие из них – это конфигурация и материал дымохода, а также характеристики самого прибора.

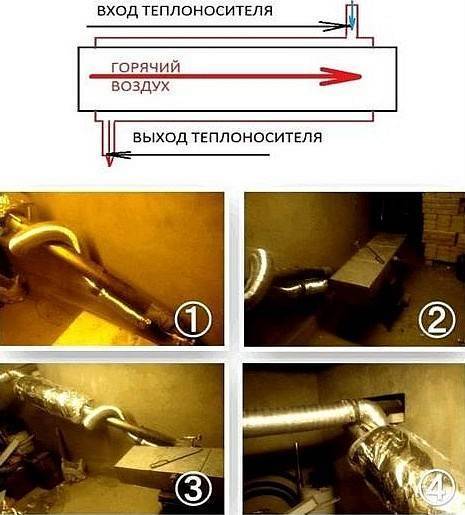

Схема воздушного теплообменника. Он считается менее эффективным, чем жидкостный аналог, но имеет простую конструкцию, что делает его подходящим для самостоятельного изготовления

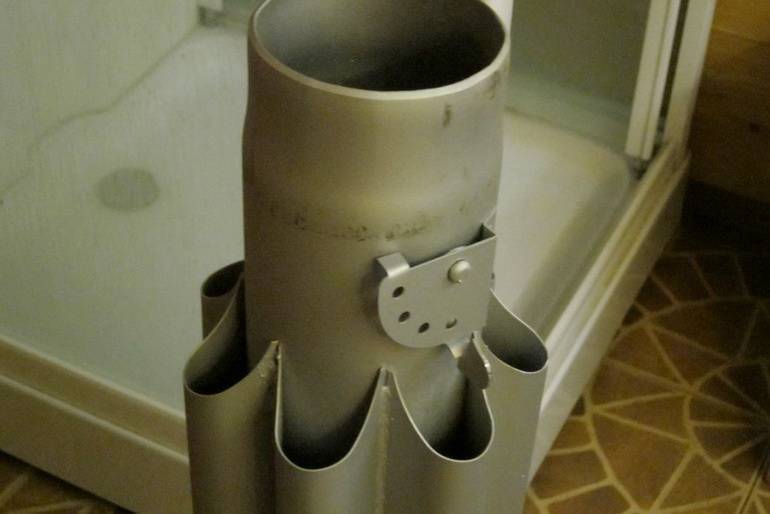

Разберем, как работает воздушная модель. Конструкция устройства проста: прочный корпус с перегороженным внутренним пространством. Роль перегородок играют пластины или трубки, основная функция которых – затормозить движение нагретых газов и направить тепло в нужное русло.

Некоторые перегородки (заслонки) не припаивают, а делают подвижными. С помощью задвигания/выдвигания металлических пластин можно регулировать силу тяги, тем самым снижая или увеличивая производительность обогревательного прибора.

Воздушные теплообменники называют конвекторами, та как в основе их работы лежит принцип конвекции. Холодный воздух из помещения попадает внутрь устройства, где от воздействия горячих дымовых газов повышается его температура. В нагретом состоянии он через другое отверстие движется дальше – обратно в помещение или в отопительную систему.

Воздухонагреватели непрямого действия

Частично или полностью избежать вышеуказанных недостатков позволяет использование воздухонагревателей непрямого действия. Это оборудование представляет собой конвективно-радиальный теплообмен­ник и теплообменные аппараты со встроенной камерой сгорания. При нагревании воздух становится легче и поднимается вверх, а на его место поступает холодный воздух, который нагревает­ся и т.д. (рисунок 1). Таким образом возникла идея кон­вектора, который согревает помещение, не используя устройств принудительной циркуляции воздуха.

Воздушный теплообменник на дымоход своими руками: примеры изготовления и советы от мастеров

Рисунок 1. Конвекторный воздухообмен в помещении: 1 — конвектор; (+) — теплый воздух; (+/-) — охлаждающийся воздух; (-) — холодный воздух.

Как установить теплообменник «труба в трубе» на дымоход

Эта витая конструкция считается самой простой. Она является прямоточной, поэтому многое будет зависеть от диаметра навиваемой трубки и скорости движения воды внутри нее. Здесь соотношения такие:

  • Чем больше диаметр змеевика, тем больше в нем объема воды, который придется дольше нагревать.
  • Чем быстрее движется по виткам вода, тем меньше она забирает тепловой энергии, просто не успевая.

Решить эти две проблемы можно двумя способами:

  1. Увеличить длину трубы, скручиваемую в змеевик. То есть вода как можно дольше должна находиться внутри теплообменника.
  2. Установить перед змеевиком отсекающий вентиль, с помощью которого можно было бы контролировать подачу жидкости. Таким способом можно увеличивать или уменьшать скорость движения воды.

Монтаж водяного теплообменника этого типа проводится на стадии установки дымохода. Потому что надо в змеевик вставить дымоходные трубы.

Для этого потребуется:

  • труба из меди, алюминия или стали длиною 3 м;
  • два гибких шланга для подключения к системе горячего водоснабжения, требуемой длины;
  • вентиль.

Самое сложное – согнуть трубу в змеевик. Если это стальное изделие диаметром меньше 25 мм, то ее можно согнуть на ручном трубогибе. Если диаметр больше данного значения, или используется алюминиевая, медная труба, то без нагрева их не обойтись. Для этого используется стандартная газовая горелка, работающая на пропане.

Следующий этап – нарезка резьбы на конце змеевика. Для этого используют лерку. Если теплообменник изготовлен из стальной трубы, то к концам можно приварить электросваркой сгоны с соответствующим диаметром под гибкие переходные шланги.

Популярные статьи  Технология установки джакузи внутри помещения и на улице: пошаговая инструкция

Все готово, можно монтировать теплообменник. Чтобы он не спадал с дымохода, можно его прикрепить к нему с помощью пайки. При этом увеличиться и теплообмен между двумя элементами. Далее в нижней части вкручивается вентиль, к нему гибкая вставка, которая противоположным концом присоединяется к водопроводу.

У теплообменников этого типа есть один серьезный недостаток. Если его не использовать при эксплуатируемой печке, то вода внутри трубок закипит. А это недалеко и до гидроудара, который может разорвать стыки соединений.

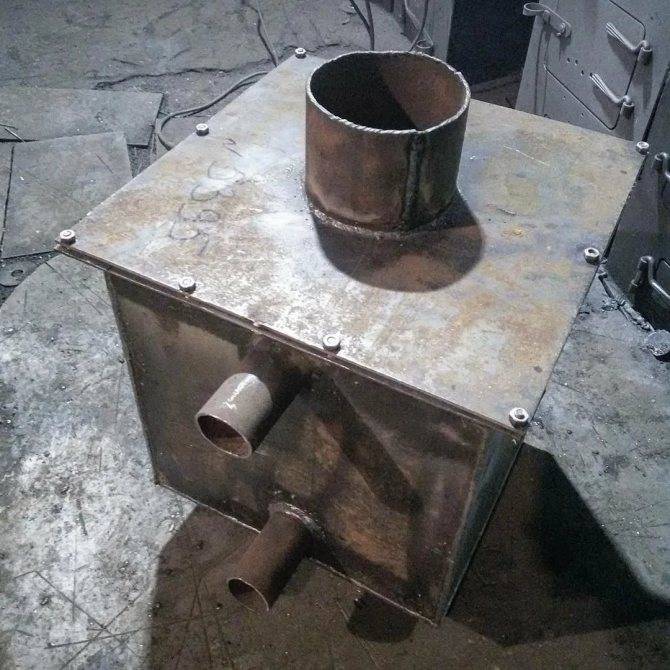

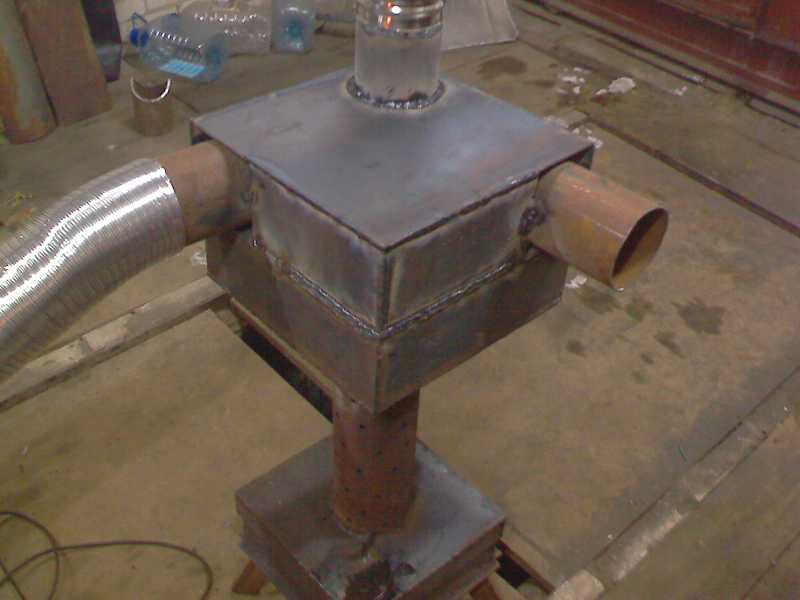

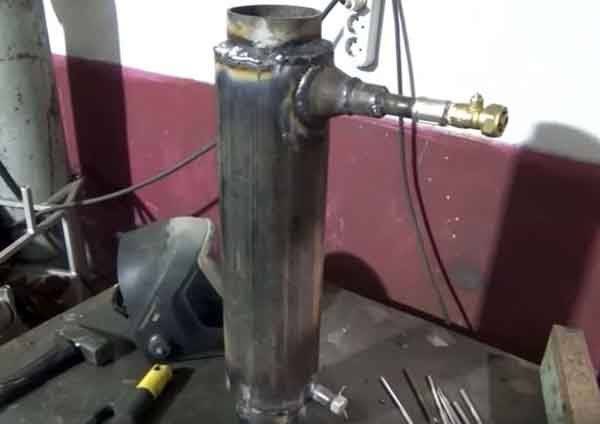

Чисто конструктивно теплообменник этого типа представляет собой бак, в котором установлена труба диаметром чуть больше диаметра дымохода. К примеру, если размер последнего 115 мм, то трубный участок должен быть в сечении 120 мм. То есть дымоход должен свободной пройти сквозь теплообменный аппарат.

Можно подойти к решению монтажа теплообменника с другой стороны. То есть диаметры двух трубных элементов выбираются одного сечения. Но соединяться они должны раструбным способом, как все элементы дымоходной системы. Это когда у участка трубного элемента один конец имеет стандартный диаметр, а второй немного расширен.

То есть получается, что труба, формирующая сквозной проход через водяной бак, становится после сборки частью дымохода. Этот вариант более эффективный в плане передачи тепловой энергии от угарных газов воде, потому что в конструкции теплообменника нет воздушной прослойки, как в первом случае.

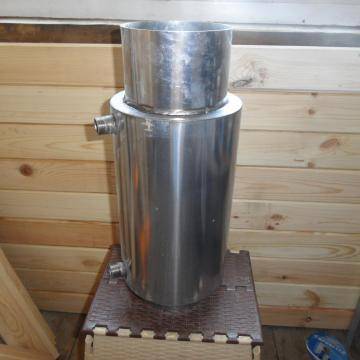

Отметим, что баки для воды, устанавливаемые на дымоходы, сегодня продаются в готовом виде, но их несложно сделать своими руками. Для этого надо иметь навыки работы со сварочным аппаратом и некоторыми видами слесарных инструментов. Проще – приобрести готовое изделие определенного объема, в котором уже вмонтирована труба под дымоход требуемого сечения. Здесь же установлены патрубки (штуцера) под подачу и выход воды.

Сборка всей конструкции основывается на создании герметичных соединений. Поэтому стыки обязательно промазываются жаропрочными герметиками.

Простая конструкция: змеевик

Воздушный теплообменник на дымоход своими руками: примеры изготовления и советы от мастеров

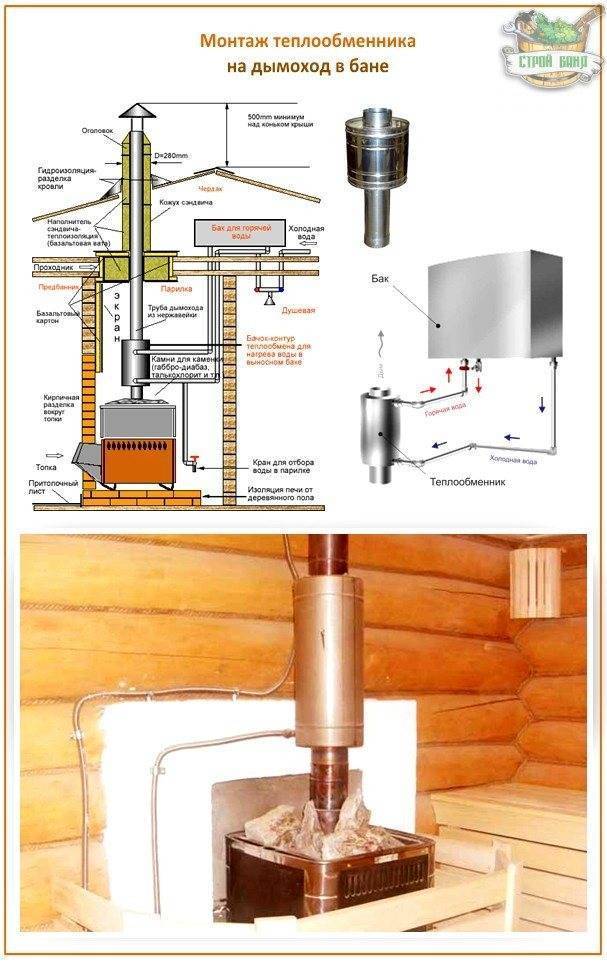

Установка бака-теплообменника на дымоход связана с проведением сварочных работ, что по силам далеко не каждому. Более простая конструкция — змеевик, обернутый в виде спирали вокруг дымовой трубы. Змеевик можно изготовить из медной или алюминиевой трубки — эти металлы легко гнутся, имеют высокую теплопроводность и не подвержены коррозии. Диаметр трубки выбирают так, чтобы было удобно ее подключать к штуцерам водяного бака-накопителя. Для гибки удобнее трубы с диаметром не более 28 мм. Длина в любом случае не должна превышать 3 метров — это обязательное условие для естественной циркуляции теплоносителя. Для подключения нагревательного змеевика к баку используют гибкую подводку для горячей воды.

Такую конструкцию теплообменника можно использовать для получения горячей воды, реже — для отопления небольших помещений. Максимальная эффективность нагрева достигается, если установить змеевик на дымоход простой печи типа буржуйки с высокой температурой дымовых газов.

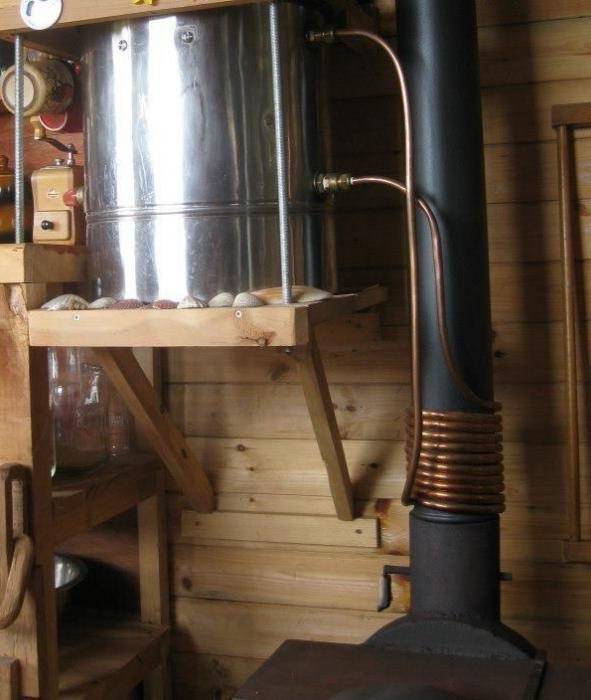

Змеевик на дымоход своими руками

Теплообменник из трубы обычно устанавливают на дымоход металлической печи, установленной в гараже или мастерской, для получения теплой воды или отопления. Возможна также установка змеевика на банную печь.

Необходимые материалы:

  • труба из меди, алюминия или стали — около 3 метров;
  • гибкая подводка для ГВС диаметром ¾ дюйма — 2 штуки необходимой длины;
  • накопительный бак, оснащенный поплавковым краном для подачи воды и сливным краном для ее потребления;
  • шаровый вентиль для слива системы.

Последовательность выполнения работ:

  1. Самое сложное при выполнении такого теплообменника — согнуть трубу в виде спирали, не уменьшив ее сечения. Медные трубы диаметром меньше 28 мм можно согнуть с помощью трубогиба без нагрева. Стальные и алюминиевые, а также трубы большего диаметра перед формовкой необходимо разогреть паяльной лампой.
  2. Также можно использовать такой способ: трубу заполняют сухим песком и плотно затыкают ее концы деревянными заглушками. Гнут трубу по шаблону — трубе, имеющей диаметр дымохода, после чего убирают заглушки и высыпают песок, трубу промывают под большим напором воды.
  3. На концах трубы нарезают резьбу и устанавливают переходники для подключения к системе.
  4. Трубу устанавливают на дымоход. Для улучшения теплопередачи можно произвести пайку змеевика на дымовую трубу оловом, предварительно обезжирив места пайки и удалив окислы ортофосфорной кислотой.
  5. Бак вешают на стену или устанавливают на опору выше уровня размещения змеевика. Подключают нагреватель к бачку с помощью гибких шлангов. В нижней точке системы устанавливают сливной кран.

Выбираем материал

Змеевик традиционно изготавливается из трубы, протяженность и диаметр которой определяются желаемым уровнем теплоотдачи. Эффективность работы конструкции будет зависеть от теплопроводности используемого материала. Чаще всего используются трубы:

  • медные с коэффициентом теплопроводности 380;
  • стальные с коэффициентом теплопроводности 50;
  • металлопластиковые с коэффициентом теплопроводности 0,3.

Медный или металлопластиковый?

При одинаковом уровне теплоотдачи и равных поперечных размерах длина металлопластиковых труб будет в 11, а стальных в 7 раз больше, чем медных.

Воздушный теплообменник на дымоход своими руками: примеры изготовления и советы от мастеров

Именно поэтому для изготовления змеевика лучше всего использовать отожженную .

Ищем подручные средства

Учитывая высокую стоимость материалов, будет уместно рассмотреть возможность использования уже отслуживших свое изделий, но еще не выработавших полностью ресурс. Это не только снизит затраты на изготовление теплообменника, но сократит время на выполнение монтажных работ. Как правило, предпочтение отдается:

Воздушный теплообменник на дымоход своими руками: примеры изготовления и советы от мастеров

  • любым радиаторам отопления, не имеющим течи;
  • полотенцесушителям;
  • радиаторам от автомобилей и другим похожим по конструкции изделиям;
  • проточным водонагревателям.

Чаще всего в качестве теплообменника выступает металлический бак емкостью до 5 литров с вмонтированными патрубками. Непосредственный контакт с огнем отсутствует. Прибор позволяет нагреть холодную воду, которая затем поступает в радиаторы или съемный бак большей емкости, расположенный в этой же или соседней комнате.

Воздушный теплообменник на дымоход своими руками: примеры изготовления и советы от мастеров

В результате, протапливая печь в одной комнате, можно будет обогреть и другую. По своему конструктивному исполнению теплообменник для печи может быть внешним и внутренним.

Внешний

Такой тип очень напоминает резервуар, заполняемый теплоносителем. Внутри емкости располагается часть трубы, используемая для отвода продуктов горения. По своему конструктивному исполнению внешний теплообменник более сложный, чем внутренний, так как предъявляет повышенные требования к выполнению сварочных работ.

Воздушный теплообменник на дымоход своими руками: примеры изготовления и советы от мастеров

Однако его техническое обслуживание осуществлять намного проще. При необходимости резервуар может быть демонтирован с целью удаления накипи или устранения протечки.

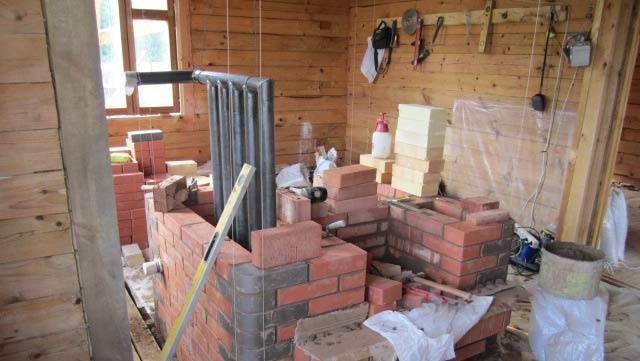

Внутренний

Монтируется над топкой прямо внутри печи. Отличается простотой монтажа, но при необходимости проведения технического обслуживания могут возникнуть определенные трудности. Особенно если печь выложена из кирпича.

Воздушный теплообменник на дымоход своими руками: примеры изготовления и советы от мастеров

Чтобы этого избежать, в момент разработки конструкции стоит позаботиться о ремонтопригодности будущего теплообменника.

Принципы работы

Эффективным считают только теплообменник, установленный на металлической трубе. Наружная поверхность кирпичных дымоходов не нагревается выше 40 градусов, поэтому много тепла от них не получить.

Алгоритм работы устройств прост:

  • горячие газы, проходя по трубе, нагревают её;
  • от наружной поверхности дымохода тепло передаётся теплоносителю — воде, воздуху, антифризу;
  • теплоноситель отдаёт тепло в помещение.

Производители и продавцы делят аппараты на два типа в зависимости от физической среды, которая переносит энергию: воздушные и водяные. Устройства используют естественную и принудительную циркуляцию теплоносителя.

Виды ТО

Воздушный теплообменник на дымоход своими руками: примеры изготовления и советы от мастеров
Схема и принцип работы рекуперативного теплообменника

По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.

Популярные статьи  Где должны располагаться розетки в ванной?

По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель; и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.

По конструкции теплообменники бывают нескольких видов.

Разборные

Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.

Пластинчатые

Воздушный теплообменник на дымоход своими руками: примеры изготовления и советы от мастеров
Пластинчатый теплообменник нуждается в установке дополнительных фильтров на теплоноситель

Отличаются методом соединения внутренних пластин:

  • В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
  • В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
  • В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.

Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.

Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.

Кожухотрубные

Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.

Спиральные

Состоят из двух листов металла, свернутых в спирали. Внутренние края соединены перегородкой и закреплены штифтами. Такие теплообменники компактны и обладают эффектом самоочистки. Они способны работать с жидкими неоднородными средами, любого качества. При повышении скорости движения жидкости, увеличивается интенсивность теплообмена. Недостатки: сложность в изготовлении и ремонте, ограничение давления рабочей жидкости до 10 кгс/см².

Спиральный
Кожухотрубный

Двухтрубные и труба в трубе

Воздушный теплообменник на дымоход своими руками: примеры изготовления и советы от мастеров
Схема теплообменника “труба в трубе”

Первые состоят из труб разного диаметра. В качестве теплоносителя используется жидкость и газ. Устройства используются в местах с повышенным давлением, имеют высокий уровень теплоотдачи. Отличаются простотой монтажа и обслуживания. Единственный недостаток – высокая стоимость.

Теплообменник «труба в трубе» состоит из двух труб разного диаметра, соединенных между собой. Они используются при небольшом расходе теплоносителя и чтобы оборудовать дымоход.

Воздушный конвектор для отопления дома

Основное отличие конвектора от других обогрева­тельных приборов в том, что существует возможность подобрать конвектор для абсолютно любого помеще­ния, так как современные модели этих приборов обла­дают превосходным дизайном и способны украсить со­бой интерьер, придав ему элегантный внешний вид.

Говоря об отопительных приборах, специалисты от­мечают характерную особенность — развитие конвек­торов идет по пути уменьшения их массы и внутренне­го объема. Более тяжелый прибор дольше сохраняет тепло, то есть имеет большую тепловую инерцион­ность. Будучи нагрет, он не может быть быстро охлаж­ден с помощью терморегулятора и продолжает излу­чать накопленное тепло, делая температуру в помеще­нии излишне высокой.

Тепловые конвекторы — приборы, позволяющие распределять тепло по комнате более равномерно, чем радиаторы или другие отопительные системы. В результате предотвращается образование влаги и грибка. Кроме того, мы знаем, что основная теплоотдача радиатора происходит за счет излучения. Кон­вектор же более 90% тепла передает именно конвек­цией, что является неоспоримым преимуществом для создания эффективного, комфортного и здорового климата помещений. Регуляторы температуры позво­ляют быстро установить и поддерживать температуру с точностью от 0,4 до 1 оС.

Эффективность конвекторов в сочетании с автома­тической регулировкой температуры позволяет полу­чить ровно столько тепла, сколько необходимо. И сов­сем не случайно, конвекторы на территории Западной Европы эффективно и успешно используют уже в тече­ние 20 лет. Там уже давно подсчитано, что обогрев по­мещений конвектором на 30-40% экономичнее по сравнению с традиционными методами отопления. На российском рынке присутствуют различные модели конвекторов, которые отличаются друг от друга, как по нагревательному элементу, так и по дизайну. Но наи­больший успех у газовых конвекторов, выпуск которых освоили многие отечественные и зарубежные произво­дители, поставляющие на российский рынок отопи­тельные приборы.

Электрические и жидкотопливные

Самым эффективным считается электрическое отопление. Только оно может обеспечивать КПД 99%. К тому же для него не требуются вентиляция и дымоходы, обслуживание как таковое не предусмотрено, разве что есть необходимость чистить устройство раз в 2-3 года.

Монтаж, как и стоимость самого оборудования, отличается дешевизной. Конечно, все эти свойства электрокотла делают его привлекательным в глазах покупателя, но стоит он всё же недёшево. Финансовые затраты обусловлены необходимостью платить за электричество. Можно устанавливать многотарифный счетчик, хотя и это не позволит обойти по функциональным характеристикам дровяной теплогенератор.

Жидкотопливные котлы  работают на дизельном топливе и отработанном масле. Этот тип отопления считается самым грязным. После посещения котельной непременно придется отмывать руки от солярки. Также от одежды будет исходить соответствующий запах. Один раз в год понадобится чистка агрегата. Это отдельное событие, после которого придётся отмывать сажу чуть ли не со всего тела. Не самым выгодным решением является применение солярки. Стоимость ее может перечеркнуть все очевидные плюсы. Отработанное масло сейчас поднялось в цене и может быть выгодно только тем, у кого есть дешевый его источник.

https://youtube.com/watch?v=d0idwQchW3s

В современных отопительных котлах присутствует много важных элементов. Среди них — теплообменник для кирпичной печи со сваренными пластинами. Именно внутри него осуществляется передача тепла к носителю от генератора. Сегодня представлен большой ассортимент различных отопительных котлов, но это не мешает владельцам частных домовладений самостоятельно изготавливать подобные устройства.
