Строительство каркасного дома своими руками: технология строительства и пошаговая инструкция

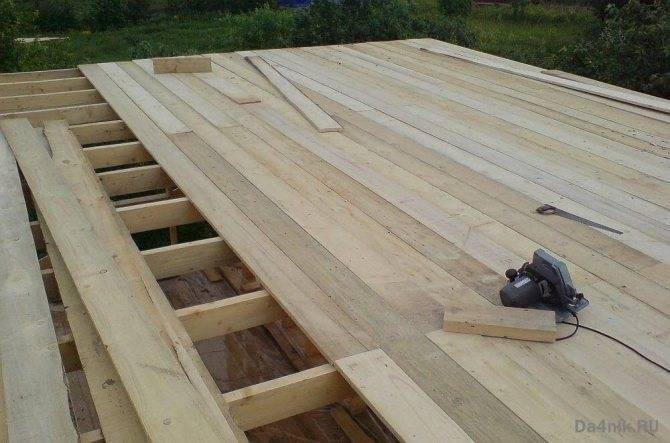

↑ Выстилаем пол, изготовленный из дерева

К обвязке свайного фундамента относят начало выстилки полов, сделанных из дерева. Её делают из брусьев размером 150×150 мм либо 150×200 мм. На это влияет толщина стены и размер промежутка между сваями. Если расстояние очень большое, брус лучше брать толстым. Указанный момент избавит от провисаний.

Чтобы фундамент оставался жёстким, нужна обвязка. Также она используется при ровном распределении нагрузки на основание и является опорой полу.

Для беспрепятственного собственноручного осуществления обвязки выполняют такую процедуру:

Доски выкладывают по периметру фундамента, проверяют диагональ и величину стен. Эта стадия включает в себя точную и окончательную разметку стен в соответствии с утверждённым проектом

Обращайте внимание на гидроизоляцию. Её выкладывают под обвязку в качестве рубероида.
Теперь отмечается место, где соединяются доски, которые должны находиться на свае

Это уязвимые места, им нельзя провисать.
Брус соединяется с напуском примерно в 20-30 см. С торца мастер вырезает «замки».
Почти таким же методом происходит соединение углов.
При использовании шпилек и болтов брус соединяется с фундаментом. Высверливают зазоры в оголовке фундамента и непосредственно в доске. Чтобы дальнейшая укладка была комфортной, производят углубление гаек со шпильками либо головок болтов. Линии соединения прибиваются при помощи гвоздей, размер которых составляет 200 мм либо 150 мм. На него влияет величина досок.
После того, как периметр будет готов, начинаем обвязывать фундамент под внутренними стенами помещения из каркаса. Подобным способом прикрепляют и брус к ранее выложенному наружному. Чтобы усилить эффект, также пользуются крепёжными уголками из металла.

К укладке каркасного пола приступают после обвязки фундамента помещения.

Монтаж фундамента

Имея подробный проект и смету на материалы, вы можете рассчитать примерный вес вашего строения

Это важно для правильного расчета фундамента. Фундамент – один из самых важных этапов работ, от его надежности будет зависеть срок службы вашего дома

Поэтому важно знать несущую способность грунтов. В зависимости от нее и общего веса дома рассчитывают необходимую площадь опоры здания. После этого остается выбрать тип фундамента: столбчатый, свайный, ленточный, основание на винтовых сваях, монолитная плита. Рассмотрим порядок работ на каждом из вариантов.

Столбчатый фундамент

Столбчатый фундамент используется для одноэтажных домов на твердых грунтах. Основанием для ростверка служат бетонные столбы или асбестоцементные трубы.

Порядок работ. Участок расчищают, производят разметку при помощи шпагата и колышков в местах установки столбов. В зависимости от длины столба производят копку ям, на дно которых засыпается и трамбуется песчаная подушка толщиной не менее 15 см. Далее устанавливаются столбы с корректировкой песчаной подушки для установки столбов в один уровень. Теперь можно засыпать и уплотнять грунт вокруг столба. Ростверком для столбчатого фундамента обычно служит нижняя обвязка дома из бруса. Перед укладкой бруса на каждый столб укладывается слой гидроизоляции: рубероид или пергамин.

Свайные фундаменты

Свайные фундаменты условно делятся на буронабивные и железобетонные. В случае работ с железобетонными сваями заводского производства процедура монтажа не отличается от возведения столбчатого фундамента.

Порядок работ с буронабивными сваями. Подготовительные работы также заключаются в расчистке и разметке свайного поля. В местах заливки свай производят копку ям или бурение лунок диаметром не менее 250 мм. В лунки также засыпается и грунтуется песок. После этого производят монтаж опалубки из обрезной доски, фанеры или рубероида. Заливается бетон, в который погружается заранее связанная арматура. Концы прутьев арматуры обычно выступают над плоскостью свай для последующего закрепления деревянного ростверка. В случае монтажа железобетонного ростверка к этим кускам арматуры привязывается арматура горизонтального ростверка. Под ростверк также монтирует опалубка. В уже связанную арматуру заливается бетон. Между деревянным ростверком и плоскостью сваи или между бетонным ростверком и мауэрлатом также прокладывается слой гидроизоляции.

Фундамент на винтовых сваях

Фундамент на винтовых сваях – молодая технология возведения фундаментов, ранее она применялась только для военных временных построек, строительства пристаней и других надводных объектов. Суть технологии заключается в завинчивании специальных полых труб с лопастями на окончании, что позволяет производить обустройство фундамента на любых почвах. Существуют винтовые сваи разного диаметра и длины, что дает возможность их применения практически для любых зданий, особенно каркасных домов.

Порядок работ с винтовыми сваями. Производим все ту же подготовку участка и его разметку. Для упрощения начала завинчивания в местах установки свай прикапывают ямки, удаляя дерн. Далее при помощи специального оголовка для крепления рычагов производят установку этих рычагов и завинчивают сваю с постоянным контролем ее вертикальности. На основание сваи наваривают металлическую площадку для простоты закрепления ростверка. Ростверком могут служить нижняя обвязка дома из бруса или металл.

Ленточный фундамент

Ленточный фундамент подразумевает заливку железобетонной ленты по всему периметру дома и под всеми несущими конструкциями. Для каркасных домов обычно применяют мелкозаглубленный фундамент с высотой цоколя 200 мм.

Порядок работ. После разметки фундамента производят копку траншеи шириной не менее 250 мм. На дно траншеи отсыпают и трамбуют песок. Далее монтируется опалубка и устанавливается заранее связанная арматура, которая отвечает за прочность ленты на изгиб и излом. Затем заливают бетон. После окончательного созревания бетона настилается слой гидроизоляции и укладывается мауэрлат.

Плитный фундамент

Под всю площадь дома заливается монолитная армированная плита. Применяется только на сверхсложных плывучих грунтах.

Порядок работ. Выкапывается котлован по разметке, засыпается песчаная подушка. Укладывается арматура или металлическая сетка, заливается бетон с закладкой отверстий под коммуникации.

Как вы уже заметили, после монтажа фундамента укладывается слой гидроизоляции и нижняя обвязка дома, которую необходимо обработать антисептиками глубокого проникновения.

Потолок и крыша

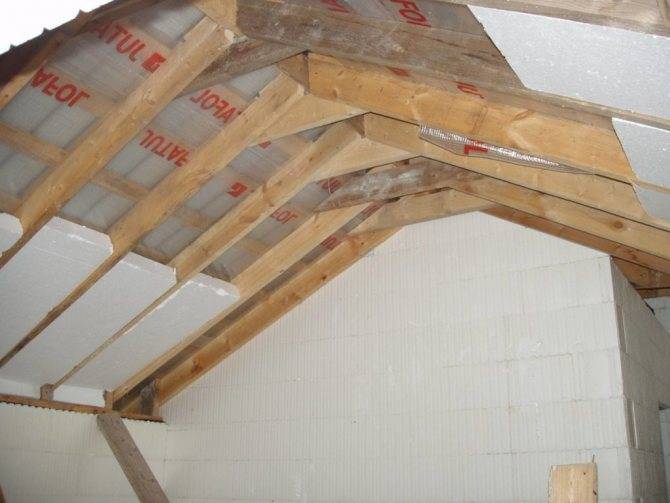

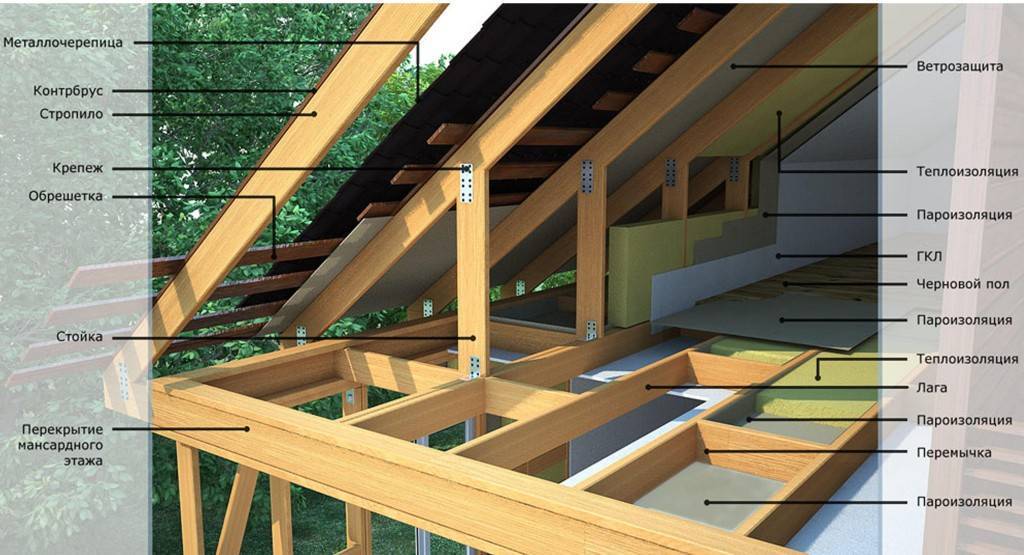

Утепление потолка пенополистиролом

Монтаж потолка можно разделить на следующие этапы:

Крыша каркасного дома ничем не отличается от крыши любого другого здания, но её изготовление упрощено. При изготовлении крыши используют стандартные методики и отступать от них нельзя.

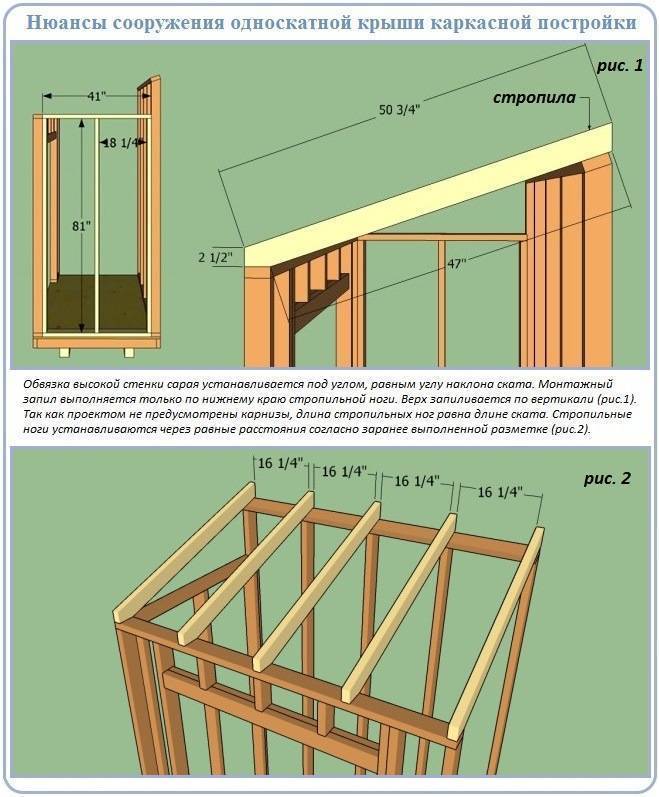

Вариант изготовления стропильной каркасной системы

Дать какие-либо рекомендации по устройству крыши или её расчёту достаточно сложно, однако можно перечислить ряд стандартных мероприятий по монтажу крыши:

1. Начальная сборка стропил осуществляется на земле из бруса соответствующей толщины. Затем конструкция понимается наверх здания, где фиксируется на верхней обвязке. Свес крыши должен быть не менее 40 см
2. Первыми устанавливают фронтальные стропильные пары, затем все остальные. Шаг между ними должен быть не более 70 см. Затем все стропила соединяют с коньковым брусом
3. Производят обрешетку стропил поперечными рейками с шагом 30 см
4. Внутри к стропильным ногам прикрепляют пароизоляцию, стыки между брусьями заполняют теплоизоляцией, которая сверху накрывается диффузионной пленкой
5. Осуществляют настил кровли

Общие вопросы сборки

Сборка каркасного дома по финской технологии (монтаж отдельных блоков)

Существуют две технологии в сборке каркасных домов:

• канадская;
• финская

Первая подразумевает создание стен или панелей, из которых они будут собираться непосредственно на месте стройки. Вторая заключается в изготовлении готовых панелей на заводе-изготовителе; при этом на стройке производится только их монтаж без предварительной сборки.

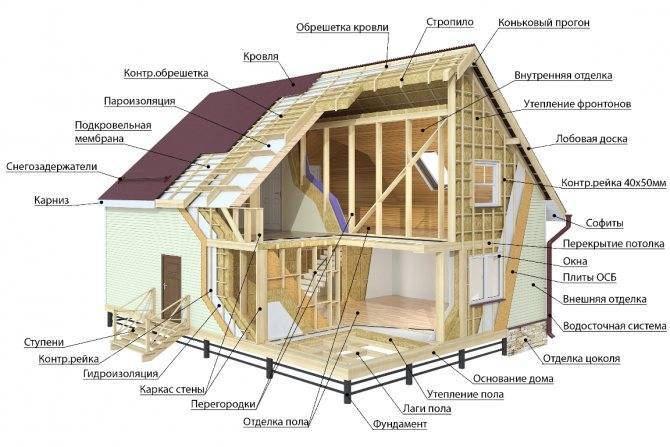

В любом случае, алгоритм создания дома одинаков; он включает в себя следующие этапы:

1. Закупка материалов или готовых модульных конструкций
2. Заливка фундамента, подготовка основания дома
3. Нижняя обвязка фундамента (слой между фундаментом и полом)
4. Изготовление пола
5. Строительство стен, потолка, крыши
6. Монтаж дверных и оконных конструкций (совмещается с изготовлением стен)
7. Утепление стен
8. Отделка помещения изнутри

Рассмотрим каждый из этапов более подробно.

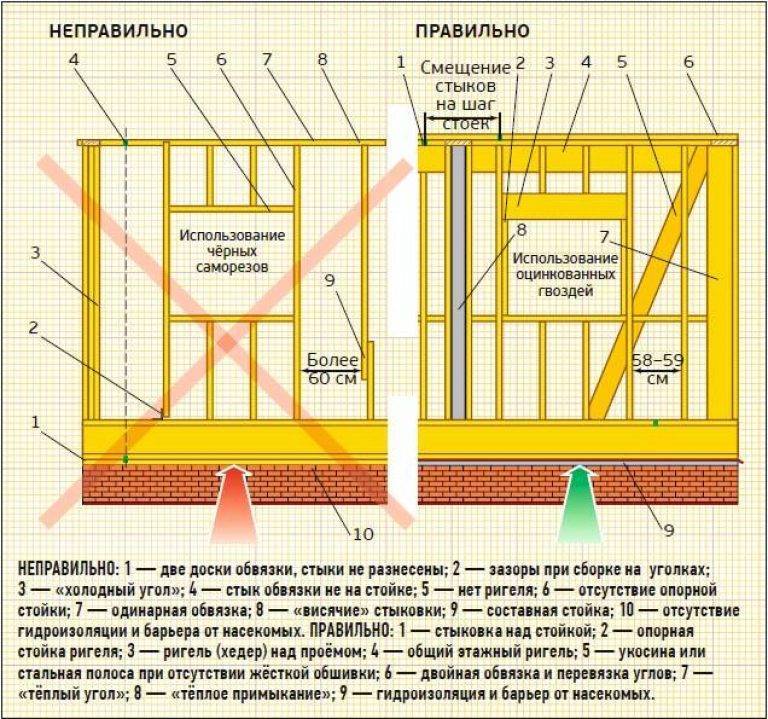

Грубейшие ошибки при строительстве каркасного дома. ОПАСНО!!!

Каркасный дом своими руками: как самостоятельно построить дом-конструктор | Фото & Видео

Как сделать парник своими руками: для рассады, огурцов, помидоров, перцев и др. растений. Из поликарбоната, оконных рам, пластиковых труб (75 Фото & Видео) +Отзывы

Этап 2: возведение каркаса и междуэтажного перекрытия

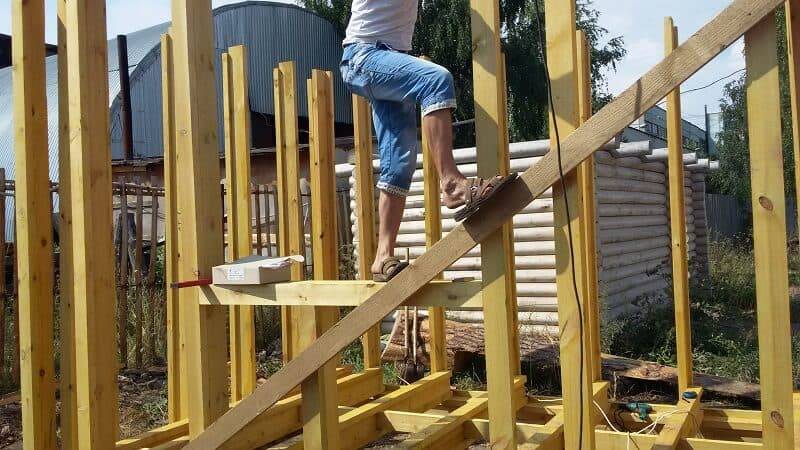

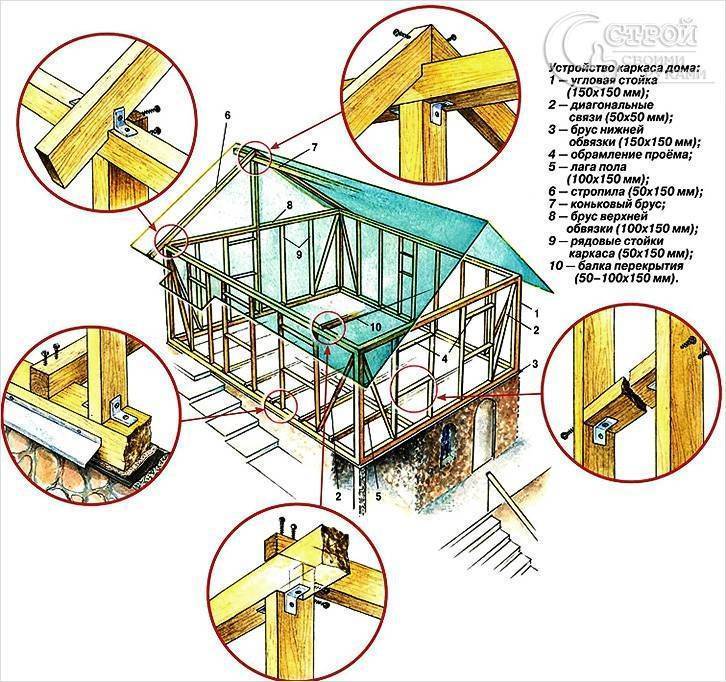

Возведение каркаса при строительстве деревянного дома начинают с монтажа нижней обвязки. Размеры её поперечного сечения напрямую будут зависеть от типа фундамента. Для свай, установленных с большим шагом (3м и более) нижняя обвязка будет мощнее, чем для других вариантов. Нижняя обвязка поверх свайного фундамента, по сути, является ростверком. Во всех случаях (в том числе при ленточном и плитном фундаменте) эта обвязка должна располагаться выше отметки грунта. Нижняя обвязка должна антисептироваться особенно тщательно. Кроме того, под её низ следует подложить гидроизоляцию из плотного полиэтилена, рубероида или другого рулонного изоляционного материала.

Возводить каркас можно двумя методами – собирая каждый элемент отдельно непосредственно в месте его проектного положения, или же собрать на горизонтальной поверхности каркас целой стены, затем поднять его «на попа» и установить на место. Второй вариант предпочтительнее, так как является более производительным. Особенно он удобен при варианте фундамента в виде утепленной шведской плиты – на момент сборки каркаса черновая поверхность пола первого этажа (верх плиты) представляет собой удобную площадку для сбора каркасов стен.

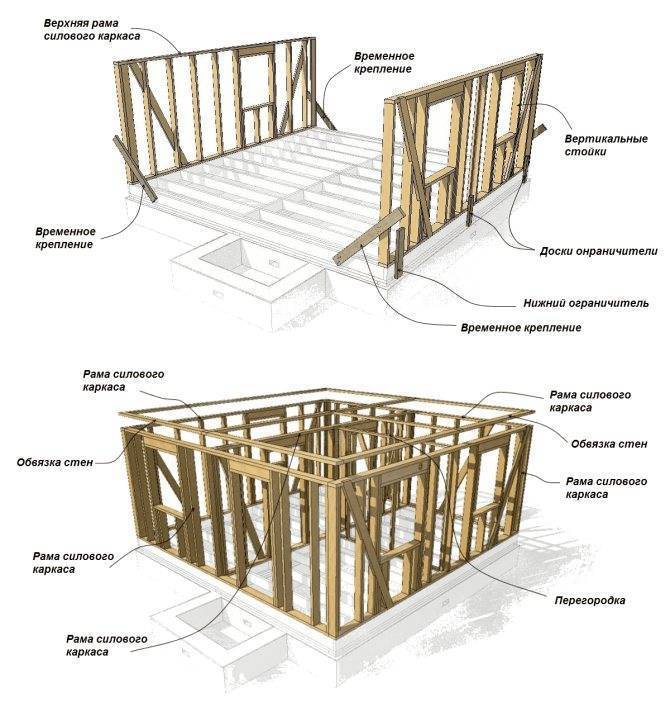

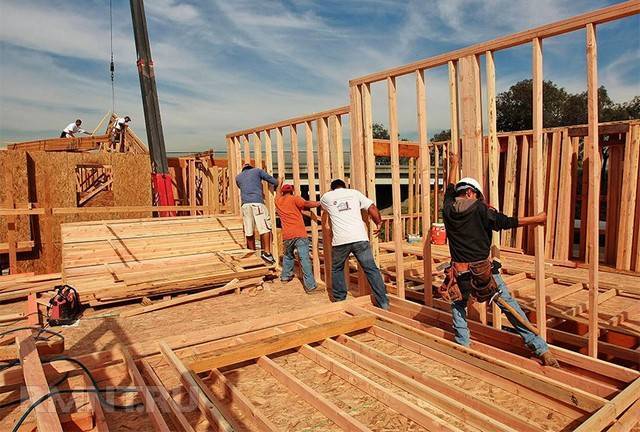

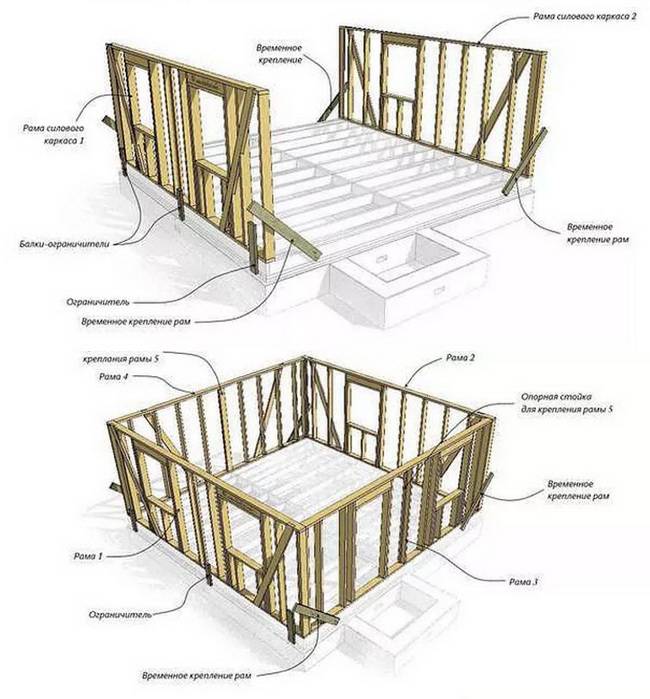

Возведение каркасного дома из заранее собранных каркасов стен.

Пространственная устойчивость каркаса обеспечивается либо щитами (каркасно-щитовая схема, характерная, в том числе, для SIP-панелей), либо накосо набиваемой во взаимно-обратном направлении доской. На этапе монтажа часто используют временные раскосы, устанавливаемые поверх каркаса. После зашивки щитами или диагональными досками одной из сторон будущей стены временные раскосы снимают.

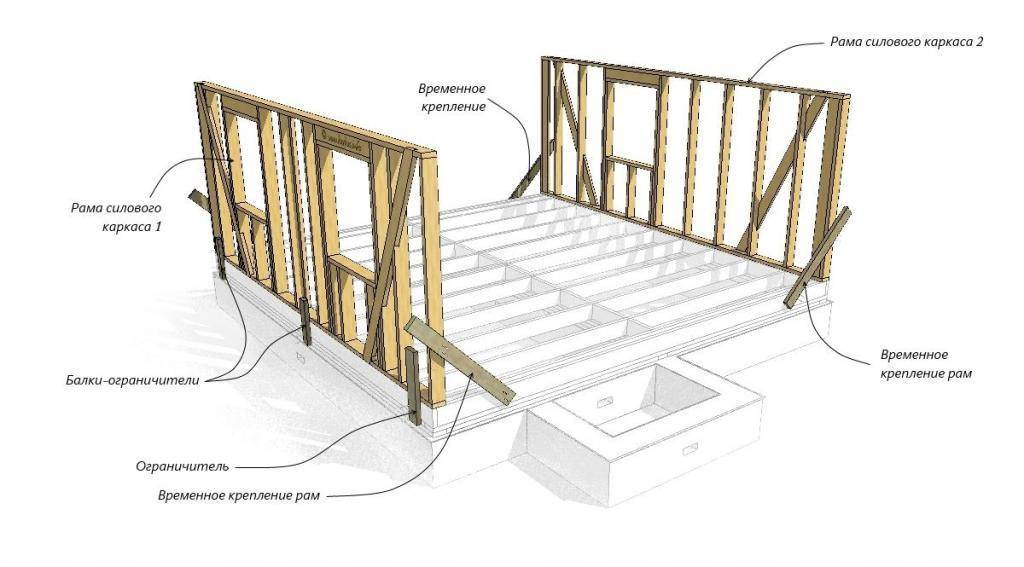

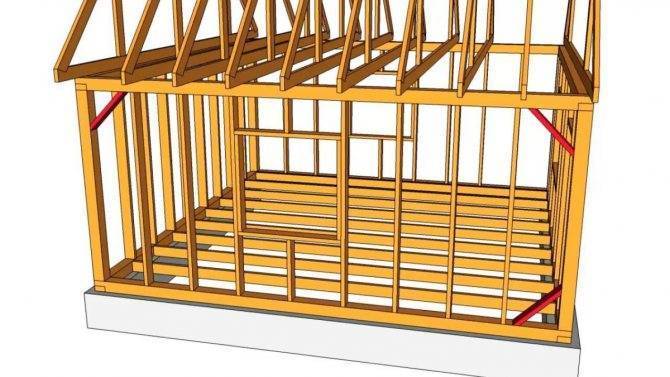

Пример устройства временных раскосов.

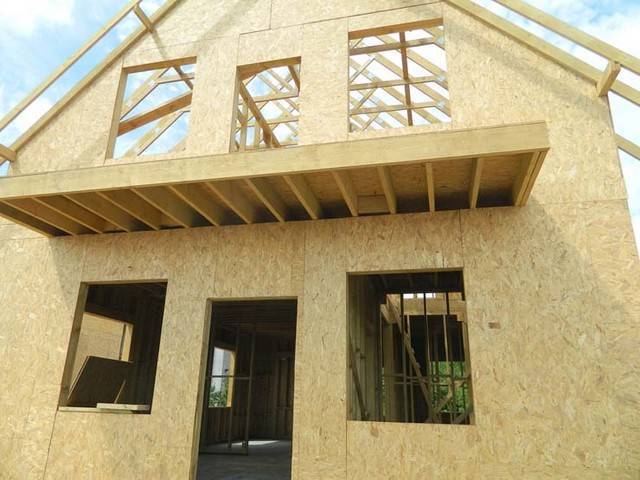

В качестве щитов, как правило, применяют OSB (QSB) плиты толщиной 12мм. При зашивке доской её толщина лежит в пределах 18-25мм.

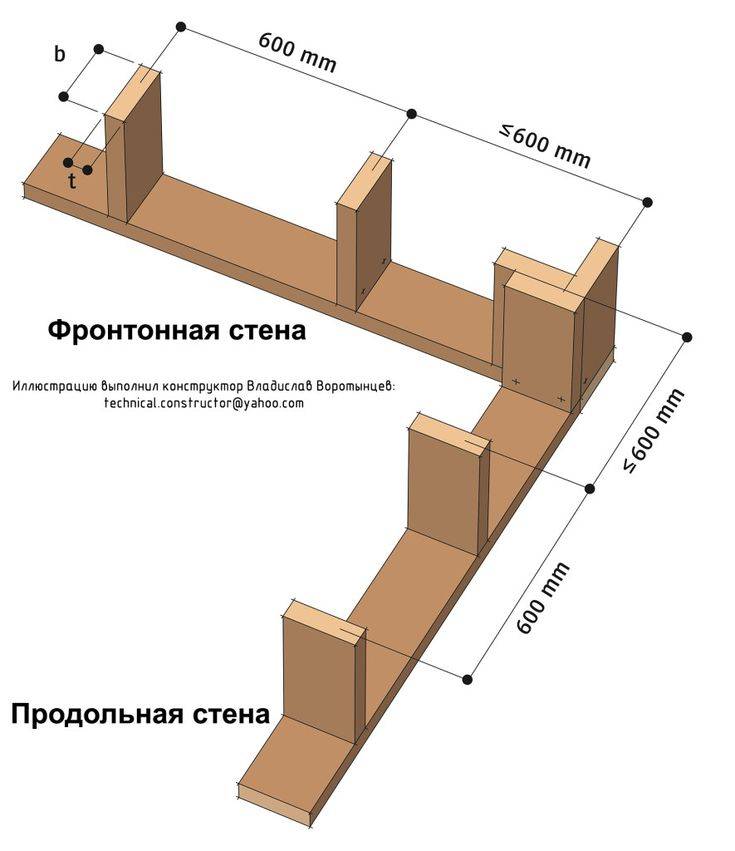

Шаг стоек (колонн) каркаса очень часто назначают равным 60см, что в случае каркасно-щитовой схемы вызывает недоумение. Размер OSB плиты составляет 125х250см, вследствие чего шаг в 60см формирует необходимость подрезок каждого щита на 5см по ширине или 10см по длине. При этом шаг в 62,5см будет полностью кратен ширине такого листа (2 шага) и длине (4 шага). При дощатой обшивке кратность в 60см проблем не создает.

Выбор обшивки щит/доска обычно происходит исходя из цен на эти материалы в регионе строительства. При равной цене предпочтение стоит отдать щитовому варианту, как более технологичному и быстровозводимому.

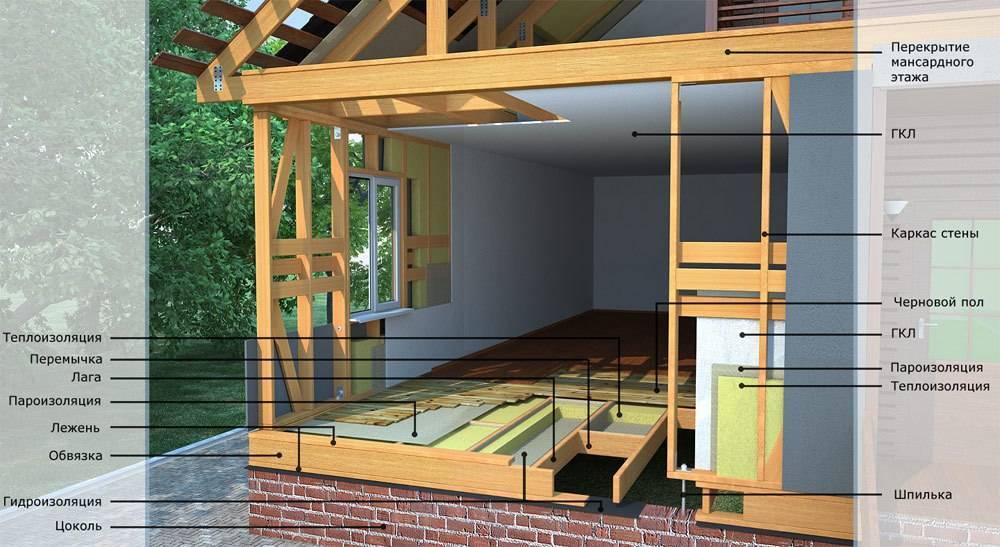

Каркасно-щитовая схема деревянного дома.

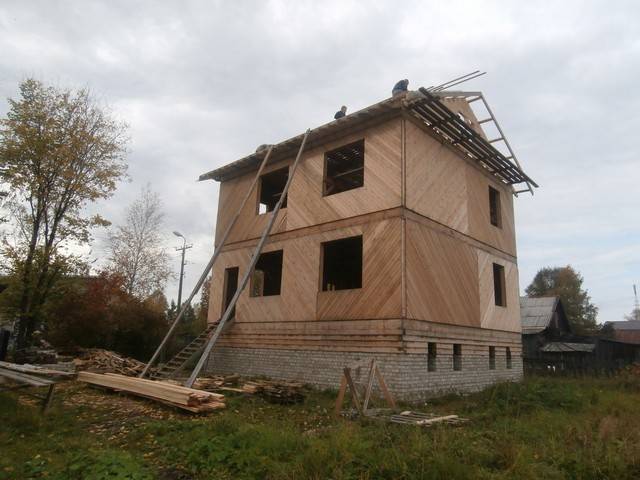

Пример обшивки каркаса доской под 45 градусов во взаимно-обратном направлении.

После возведения каркаса стен первого этажа и устройства верхней обвязки (пояса) начинают монтаж балок перекрытия.

Железобетонные перекрытия (как монолитные, так и сборные) в деревянных домах не применяют. От облегченных вариантов типа Terriva и тому подобных так же лучше отказаться. Древесина имеет сильно отличающиеся от остальных материалов показатели линейного расширения при перепаде температуры. Кроме того, древесины, как «живой» материал, немного изменяет свои размеры и при перепадах влажности. Сочетание в несущем каркасе разнородных материалов крайне не желательно.

Балки перекрытия обычно выполняют из доски 50х200мм или спаренных вдвое досках 50х150мм. Второй вариант предпочтительнее при условии спаривания досок зеркальным отображением годичных колец – такая балка будет стабильнее. Шаг балок зависит от перекрываемого пролета, размеров поперечного сечения и нагрузок. Обычно этот шаг лежит в пределах 60-100см.

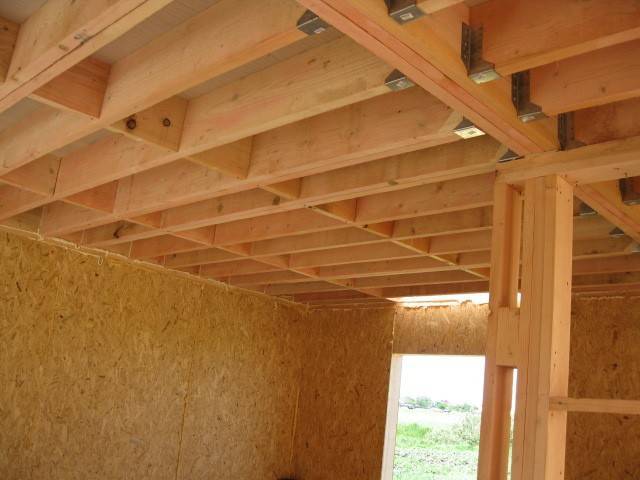

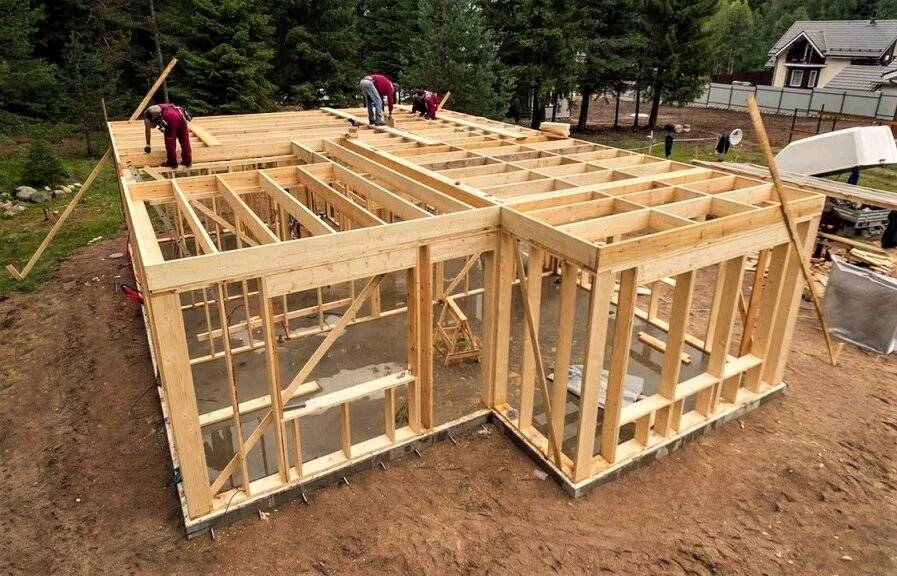

Вариант монтажа деревянных балок перекрытия.

Перед возведением каркаса следующего этажа необходимо настелить половой настил поверх балок перекрытия. Для этого применяют шпунтованные половые доски или плитные материалы (OSB, фанера) в два слоя. Стыки второго слоя не должны совпадать со стыками первого. В случае применения половой доски до окончания строительства от загрязнения и повреждения её защищают листами ДВП или плотного картона.

Перекрытия в деревянных каркасных домах должны быть звукоизолированными. Желательно применять отделочные материалы с виброразвязкой. Например, ламинатное покрытие, укладываемое поверх подложки из пробкового дерева. В противном случае слышимость будет очень высокой, а пол будет представлять собой аналог барабана.

Пример устройства звукоизолированного перекрытия по деревянным балкам с виброразвязкой.

Технологии каркасного домостроения в видео-уроках и обзорах

Каркасный дом – общее понятие, в которое входит несколько похожих, но существенно различающихся технологий. Изучите все, чтобы сравнить и выбрать оптимальную для себя.

Особенности каркасно-щитового строительства

Самая быстрая технология возведения жилого дома основана на производстве отдельных элементов на заводе и последующей сборке строения на участке. Бригада профессионалов справляется с такой работой за несколько дней. Своими руками собрать дом-конструктор тоже можно, строго соблюдая инструкцию производителя.

В этом видео о строительстве каркасных домов из СИП-панелей вы увидите все шаги сборки всего лишь за несколько минут.

Владельцы участков с опаской относятся к SIP-панелям, считая такие дома недолговечными. Причина сомнений – слишком быстрое возведение и низкая цена. Однако практика показывает, что при грамотном подходе такие строения служат не меньше любых деревянных, а жить в них комфортно и безопасно. Посмотрите видео-отзыв мужчины, который прожил в доме из СИП почти два года.

https://youtube.com/watch?v=HyyKKEAAEdE

Сборка каркасно-рамочного дома в видео-уроке

Каркасно-рамочные дома собирают непосредственно на стройплощадке. Сначала возводят каркас, потом делают обшивку, утепление и финишную отделку стен и фасада. Пошаговая инструкция в видео раскрывает все секреты сборки такого каркаса за несколько минут.

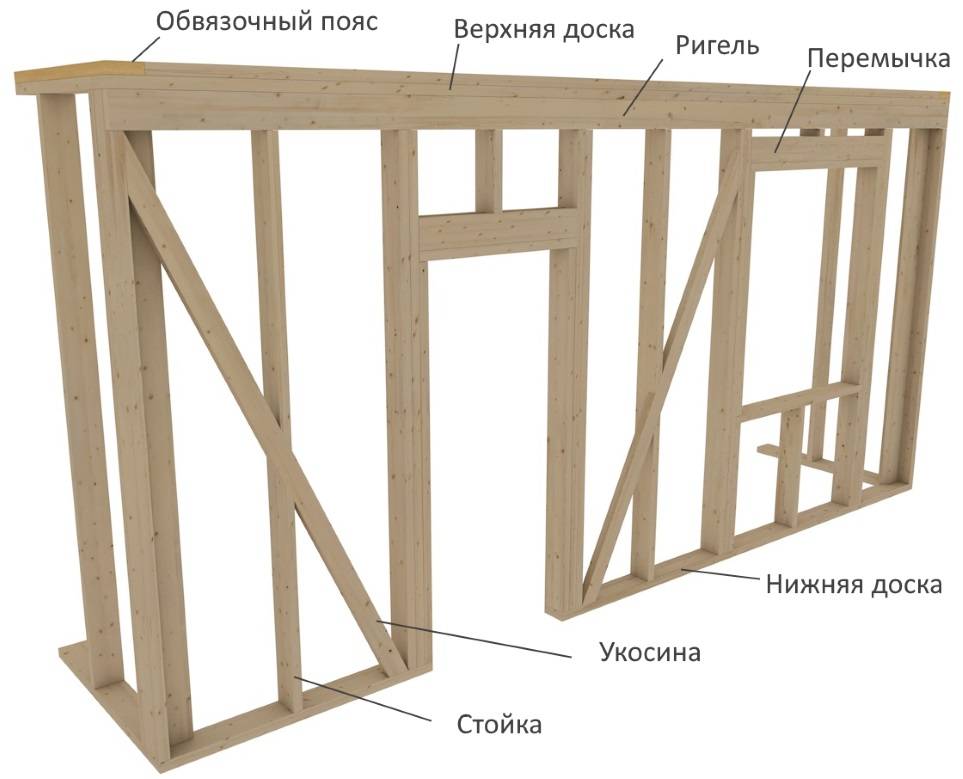

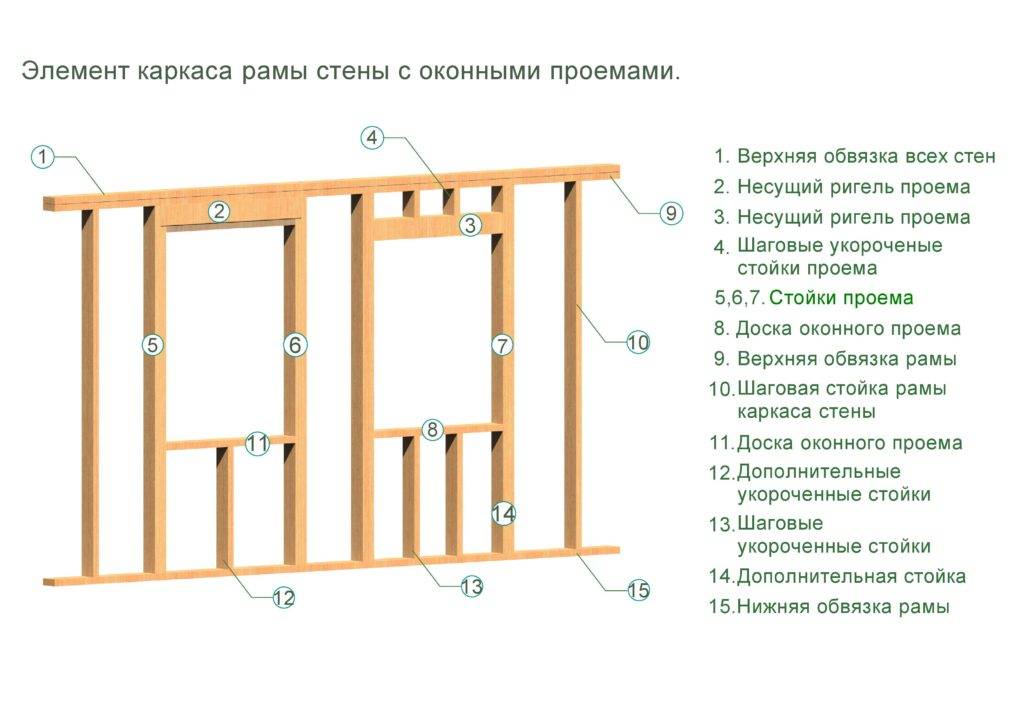

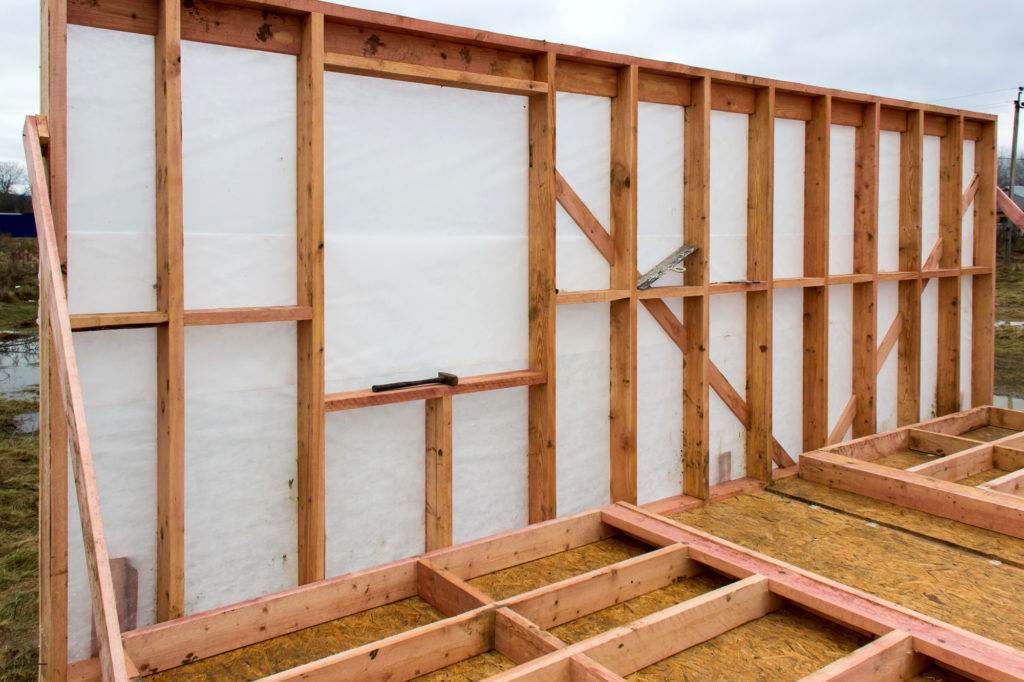

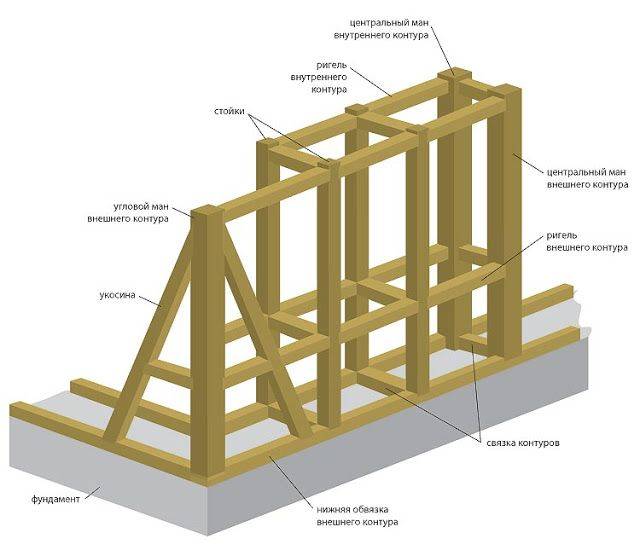

Ниже детально показана сборка стен с ригелем по финской технологии.

А еще есть скандинавский метод возведения каркаса дома.

Более подробно об устройстве стен каркасника рассказано в следующем видео-уроке, это видео затрагивает также утепление пола.

Следующий этап утепления каркасного дома – потолок. Здесь, как правило, используют те же теплоизоляционные материалы, что и для стен. Обязательно делать пароизолцию, ветрозащиту и гидрозоляцию – для этого есть удобные в монтаже мембраны. Практичнее выбирать материалы, решающие одновременно несколько задач.

Смотрите инструкцию по утеплению потолка, снятую прямо на стройке.

Что такое фахверк: обзор в видео

Фахверковые дома выглядят дорого, но построить коттедж премиум-класса дешевле, чем купить квартиру такой же площади. Отличительная особенность технологии – видимость каркаса. Жесткий каркас можно не только заполнять плитами или сэндвич-панелями, но и остеклять. В классических проектах сохранены этажные выступы, предназначенные для защиты стен от осадков.

Узнайте, как устроены фахверковые каркасные дома, из видео, изучите плюсы и минусы технологии.

Жесткость каркаса – советы мастера в видео

Прочность каркасного дома зависит от жесткости каркаса. Опытный специалист делится в видео-уроке своими секретами и наработками.

Крыша дома – устройство и монтаж кровли

Крышу дома делают сразу же после сборки каркаса. Форму можно выбирать любую, но для строительства своими руками лучше остановиться на односкатной или двухскатной кровле. В доме с мансардой практична ломаная крыша. Доверяя работу строителям, есть смысл поискать более оригинальные проекты.

Основа кровли – стропильная система и чердачное прикрытие. Эти элементы нужно грамотно рассчитать и правильно смонтировать.

У мягкой кровли тоже немало преимуществ. Здесь другие требования и другая технология монтажа и подготовки крыши.

https://youtube.com/watch?v=4BaXg5tjZeY

Шаг 1: Фундамент под каркасный дом

Выбор фундамента — это отдельная сложная и объемная тема. Учитывается геологическая картина на участке, высота расположения подземных вод, вес здания и сезонность проживания в нем, регион, в котором происходит строительство, снеговые и ветровые нагрузки. Но в общем и целом, под каркасники делают чаще всего свайный, свайно-ростверковый или ленточный фундаменты.

Какой дом Вам нравится больше?
Дом из бруса 14.61%

Кирпичный дом 9.32%

Бревенчатый дом 5.88%

Дом из газобетонных блоков 18.01%

Каркасный дом 35.73%

Дом из пеноблоков 16.44%
Проголосовало: 2737

В нашей стране пальма первенства при каркасном домостроении своими руками принадлежит свайно-ростверковому фундаменту. Он быстро строится, требует небольших материальных вложений, правильно рассчитанный и построенный, он надежен. Сочетая в себе преимущества и свайного и ленточного, он равномерно передает нагрузку всем опорам.
Более надежными при строительстве свайного или свайно-ростверкового фундамента являются сваи ТИСЭ. За счет расширенной пятки они имеют большую несущую способность и лучше сопротивляются силам пучения.

Бурить скважины под сваи можно ручным буром или моторизованным. В качестве опабулки используют свернутый в трубы нужного диаметра рубероид (должно быть навернуто не менее трех слоев), закрепленный при помощи скотча. Другие варианты — асбестоцементные или ПВХ трубы подходящего диаметра. Внутрь свай устанавливают три-четыре прута арматуры, связанных между собой в виде треугольника или квадрата. Пруты арматуры нарезаются так, чтобы над поверхностью сваи торчало не менее 0,7-0,8 метра. Заливается все бетоном марки не ниже М25 (о марках бетона читайте тут).

К ленте фундамента впоследствии будет крепиться обвязочный брус. Для его монтажа в ленте закрепляются шпильки. Устанавливаются они с шагом 1-2 метра. От каждого угла в обе стороны отступают по 30 см. Тут шпильки обязательны, остальные в зависимости от габаритов дома, но не реже чем через 2 метра. Учтите, что именно шпильки связывают каркас дома с фундаментом. Потому лучше поставить чаще. И еще: какой бы короткой не была стена, шпилек должно быть не меньше двух.

Когда все готово, заливается бетон.

После заливки бетона, чтобы он не сох, а набирал крепости, его лучше укрыть полиэтиленом (смотрите на фото). Если температура после заливки фундамента держится в пределах +20°C, примерно через 3-5 дней можно продолжать строительство. За это время при таких условиях бетон наберет более 50% своей прочности. С ним можно работать свободно. При понижении температуры срок значительно возрастает. Так при +17°C ждать нужно уже около 10 дней.

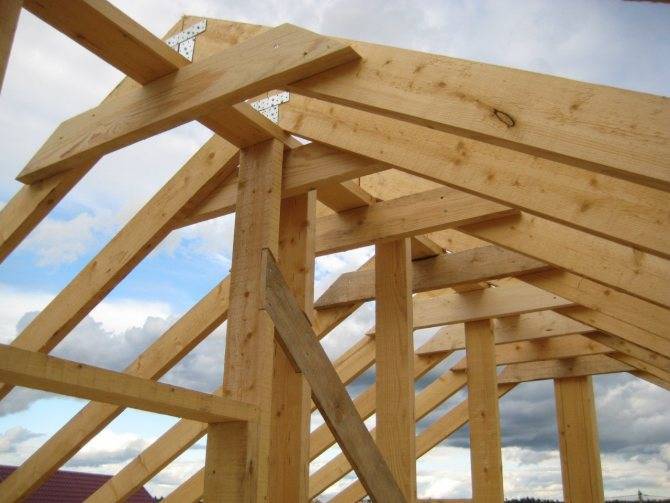

Шаг № 7 Стропильная система каркасного дома

Конструкцию крыши для каркасного дома можно выбрать любой, но мы рассмотрим более простой и бюджетный вариант — двухскатной.

Сечение стропил выбирается с учетом следующих параметров:

• Длины стропильных ног и шага их установки
• Уклона кровли (чем он меньше, тем меньше нагрузка на поверхность, чем он больше тем больше ветровые нагрузки. Оптимальным считается наклон кровли 30-35 градусов)
• Нагрузки (снеговые, ветровые и пр.), которые установлены в нормативных документах для каждого региона страны
• Вида материала, которым будет покрываться кровля, а также его веса и размера

Выбрать сечение можно двумя способами: обратиться к строительным таблицам или провести самостоятельный расчет.

Для начала надо изготовить шаблон стропильных ног. Делается это так:

Крепление стропильных ног к коньку

• Берут две доски и соединяют их внахлест под углом 90 градусов, фиксируя гвоздем в верхней точке
• Шаблон поднимают наверх и устанавливают края досок на мауерлаты
• Регулируя расположение досок, находят нужный скат. При этом их края должны на 40-60 сантиметров выходить за уровень стен, чтобы в будущем проще устроить систему водостока. Если длины досок не хватает, можно сшить по две на земле
• Когда необходимый уклон скатов получен, надо между стропильными ногами прибить поперечную перекладину, тем самым зафиксировав угол. В это же время нужно обозначить карандашом линию среза стропил, если они будут фиксироваться встык и срезы под прямым углом в местах присоединения ног к мауерлатам
• Все расчеты должны быть сняты с максимальной точностью

Стропильная система (Лари Хон)

После того, как шаблон приготовлен, по нему надо собрать две пары стропил, которые будут монтироваться по краям. При необходимости ноги наращиваются. Состыковывать их можно вполдерева толстыми болтами или шпильками, что безопасней, или при помощи двух гвоздей, вбитых под разным углом. Между двумя ногами одного стропила надо установить поперечину. После делаются запилы в стропильных ногах в местах примыкания к мауэрлату.

Крепление стропил к мауэрлату

Так же можно изготовить так называемые фермы на гвоздевых пластинах, которые позволят обойтись без центральной стены, но как и всегда все требует расчетов.

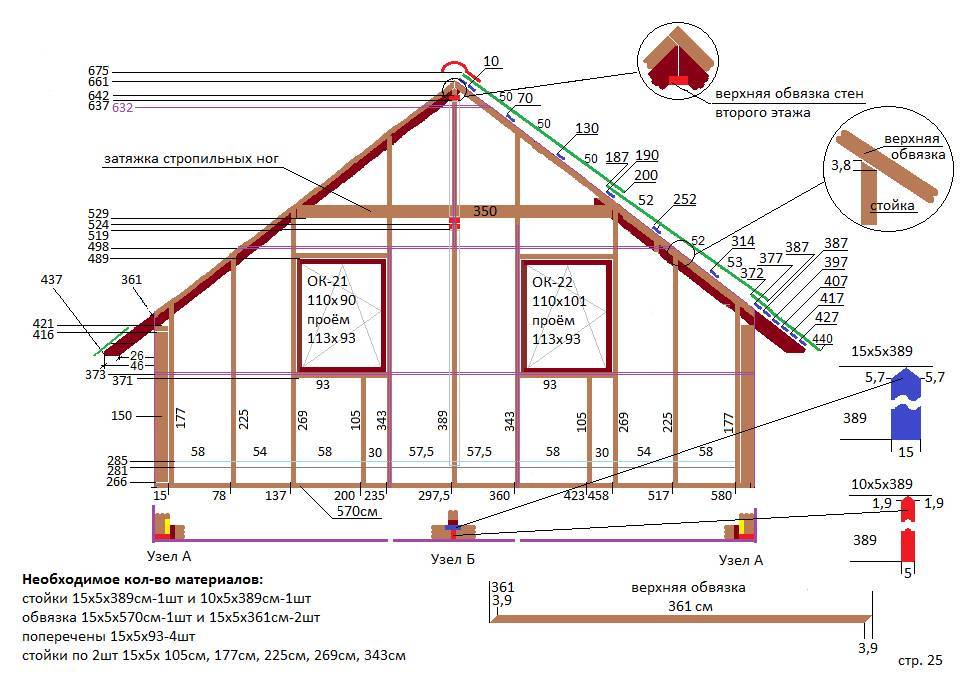

Чертеж стропильной фермы

Следующий шаг – подъем стропил на крышу и их фиксация на мауэрлатах (балках), как показано на картинке.

Когда две пары боковых стропил установлены, между ними надо натянуть веревку. Она служит маяком, по которому проверяется уровень. Далее между стропилами измеряется расстояние и делится на 60 или 80, в зависимости от шага, с которым будет вестись монтаж.

После проведения расчетов на земле собирается нужное количество стропил. Затем они поднимаются наверх, и устанавливаются с выбранным шагом по всему периметру. Между стропильными фермами прибивается по две доски для фиксации.

После сборки каркаса дома следует покрыть крышу, либо соорудить временную кровлю из тента или банеров.

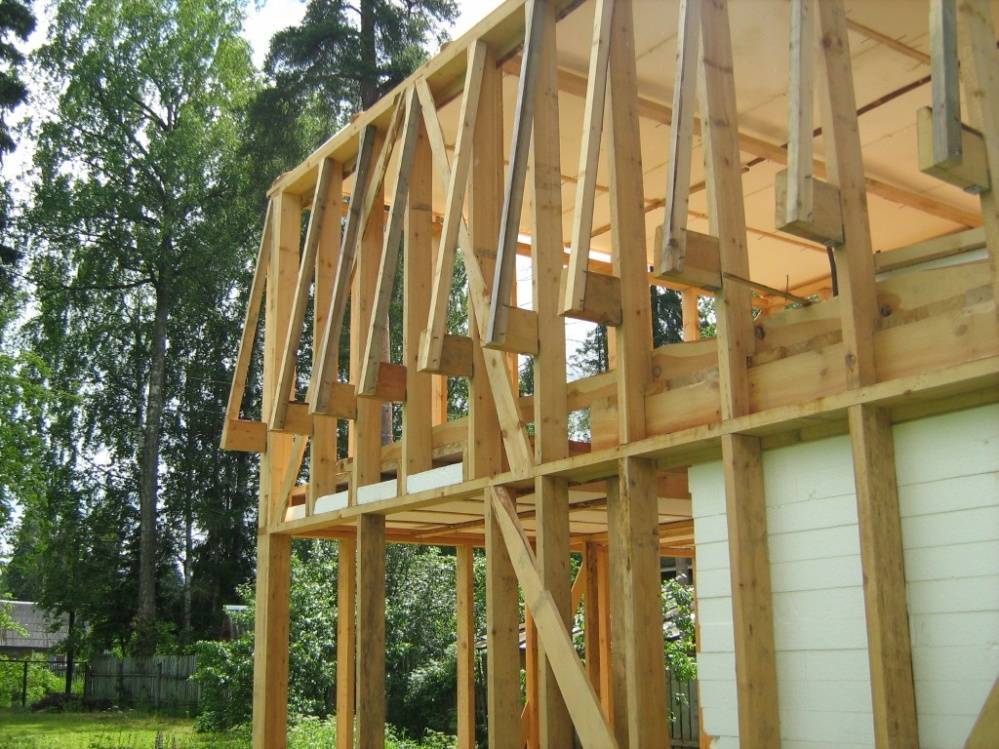

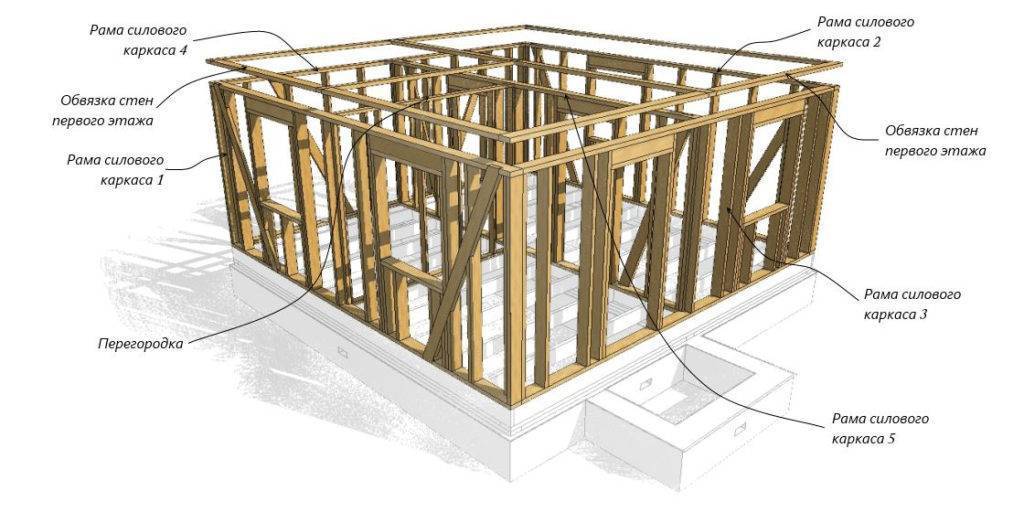

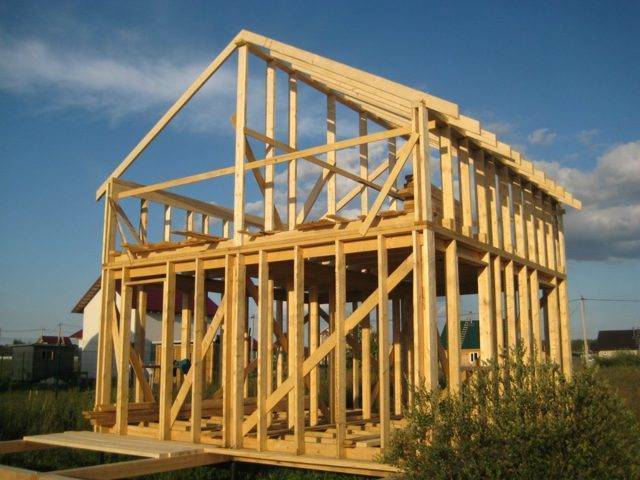

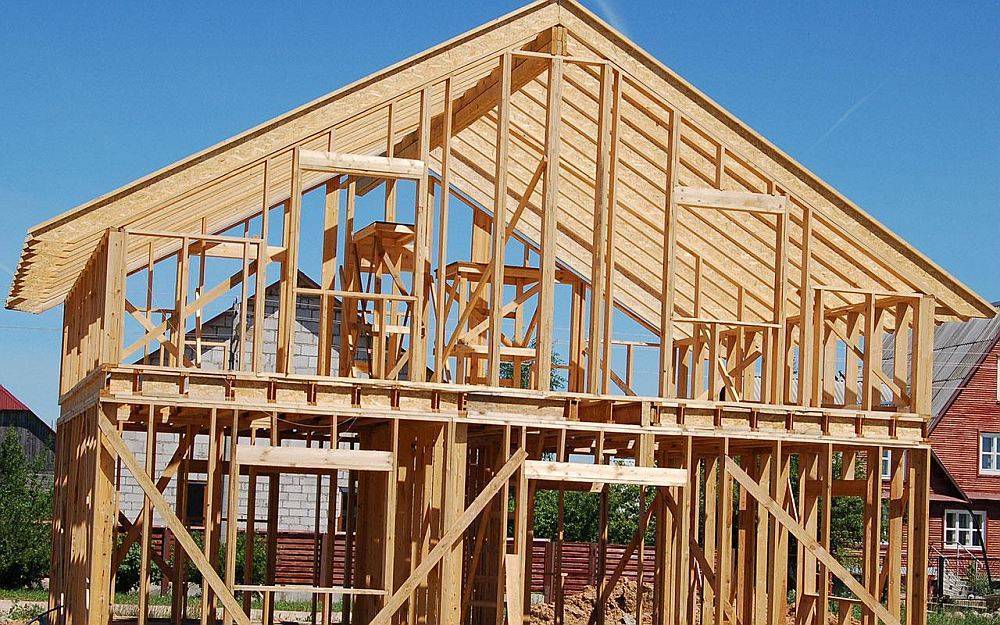

Готовый силовой каркас дома с крышей

На этом каркас Вашего дома готов. Силовой каркас дома в 100кв. м. под силу собрать одному человеку (не рекомендуется) за летней период работая по выходным и вечерам. А весь дом можно построить и за меньший срок имея пару помощников.

Этап 2: возведение каркаса и междуэтажного перекрытия

Возведение каркаса при строительстве деревянного дома начинают с монтажа нижней обвязки. Размеры её поперечного сечения напрямую будут зависеть от типа фундамента. Для свай, установленных с большим шагом (3м и более) нижняя обвязка будет мощнее, чем для других вариантов. Нижняя обвязка поверх свайного фундамента, по сути, является ростверком. Во всех случаях (в том числе при ленточном и плитном фундаменте) эта обвязка должна располагаться выше отметки грунта. Нижняя обвязка должна антисептироваться особенно тщательно. Кроме того, под её низ следует подложить гидроизоляцию из плотного полиэтилена, рубероида или другого рулонного изоляционного материала.

Возводить каркас можно двумя методами – собирая каждый элемент отдельно непосредственно в месте его проектного положения, или же собрать на горизонтальной поверхности каркас целой стены, затем поднять его «на попа» и установить на место. Второй вариант предпочтительнее, так как является более производительным. Особенно он удобен при варианте фундамента в виде утепленной шведской плиты – на момент сборки каркаса черновая поверхность пола первого этажа (верх плиты) представляет собой удобную площадку для сбора каркасов стен.

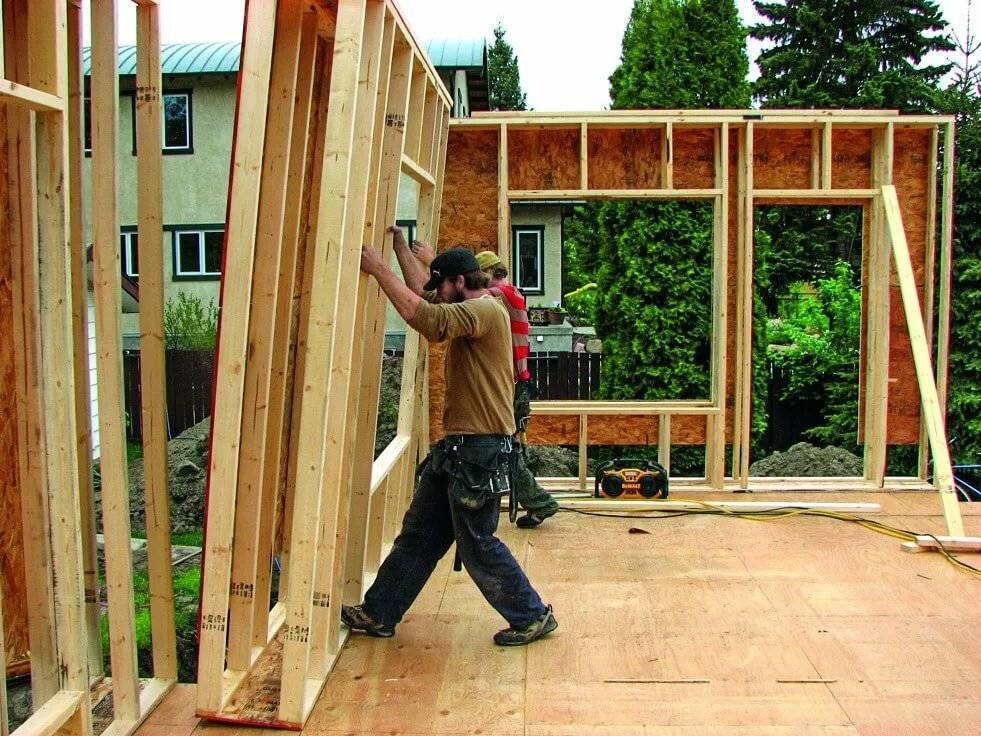

Возведение каркасного дома из заранее собранных каркасов стен.

Пространственная устойчивость каркаса обеспечивается либо щитами (каркасно-щитовая схема, характерная, в том числе, для SIP-панелей), либо накосо набиваемой во взаимно-обратном направлении доской. На этапе монтажа часто используют временные раскосы, устанавливаемые поверх каркаса. После зашивки щитами или диагональными досками одной из сторон будущей стены временные раскосы снимают.

Пример устройства временных раскосов.

В качестве щитов, как правило, применяют OSB (QSB) плиты толщиной 12мм. При зашивке доской её толщина лежит в пределах 18-25мм. Шаг стоек (колонн) каркаса очень часто назначают равным 60см, что в случае каркасно-щитовой схемы вызывает недоумение. Размер OSB плиты составляет 125х250см, вследствие чего шаг в 60см формирует необходимость подрезок каждого щита на 5см по ширине или 10см по длине. При этом шаг в 62,5см будет полностью кратен ширине такого листа (2 шага) и длине (4 шага). При дощатой обшивке кратность в 60см проблем не создает.

Выбор обшивки щит/доска обычно происходит исходя из цен на эти материалы в регионе строительства. При равной цене предпочтение стоит отдать щитовому варианту, как более технологичному и быстровозводимому.

Каркасно-щитовая схема деревянного дома.

Пример обшивки каркаса доской под 45 градусов во взаимно-обратном направлении.

После возведения каркаса стен первого этажа и устройства верхней обвязки (пояса) начинают монтаж балок перекрытия.

Железобетонные перекрытия (как монолитные, так и сборные) в деревянных домах не применяют. От облегченных вариантов типа Terriva и тому подобных так же лучше отказаться. Древесина имеет сильно отличающиеся от остальных материалов показатели линейного расширения при перепаде температуры. Кроме того, древесины, как «живой» материал, немного изменяет свои размеры и при перепадах влажности. Сочетание в несущем каркасе разнородных материалов крайне не желательно.

Балки перекрытия обычно выполняют из доски 50х200мм или спаренных вдвое досках 50х150мм. Второй вариант предпочтительнее при условии спаривания досок зеркальным отображением годичных колец – такая балка будет стабильнее. Шаг балок зависит от перекрываемого пролета, размеров поперечного сечения и нагрузок. Обычно этот шаг лежит в пределах 60-100см.

Вариант монтажа деревянных балок перекрытия.

Перед возведением каркаса следующего этажа необходимо настелить половой настил поверх балок перекрытия. Для этого применяют шпунтованные половые доски или плитные материалы (OSB, фанера) в два слоя. Стыки второго слоя не должны совпадать со стыками первого. В случае применения половой доски до окончания строительства от загрязнения и повреждения её защищают листами ДВП или плотного картона.

Перекрытия в деревянных каркасных домах должны быть звукоизолированными. Желательно применять отделочные материалы с виброразвязкой. Например, ламинатное покрытие, укладываемое поверх подложки из пробкового дерева. В противном случае слышимость будет очень высокой, а пол будет представлять собой аналог барабана.

Пример устройства звукоизолированного перекрытия по деревянным балкам с виброразвязкой.

Что нужно сделать, чтобы дом простоял как можно дольше

Всем хочется, чтобы дом не просто долго служил, но его надо было реже ремонтировать.

К сожалению, каркасные дома недолговечны, и, чтобы уменьшить затраты на капитальный ремонт, надо предусмотреть следующие мероприятия:

1. Построить устойчивый фундамент. Большинство специалистов считают, что как раз тут на фундаменте можно экономить, благодаря легкости конструкции, и это правильно. Однако нужно предусмотреть, чтобы фундамент был монолитен и если начинал выпирать из земли, то целиком. Каркасный дом надежен, но, если его геометрия меняется, в нем образуются щели.
2. Обработать пол или стойки из брусьев (если они монтируются на фундамент) антисептиком. Не стоит экономить на этом, потому что капитальный ремонт каркасного дома с прогнившими стойками значительно сложнее, чем замена нижних венцов у дома из бруса, например.
3. В местах крепления обвязки желательно использовать резьбовые шпильки, с помощью которых стягивать угловые конструкции каркаса. Саморезы в простых уголках, скрепляющих каркас, как правило, уже через несколько лет рассыхаются.
4. Использовать в качестве утеплителя современные материалы, которые неудобоваримы для грызунов.

Внешняя отделка

Несмотря на то что основу каркасных домов составляет дерево и производные деревообработки, внешняя отделка может быть любой.

С наружной стороны дом можно обшить блокхаусом – полукруглым, чтобы создать эффект рубленной из бревна избы, или плоским для имитации бруса. Другой популярный вид отделки – сайдинг. Ламели сайдинга бывают виниловые, металлические или фиброцементные. Широкий выбор цветов и фактур позволяет создать уникальный внешний вид даже для дома с простой типовой конструкцией.

При желании каркасник можно отделать декоративной штукатуркой или облицовочным кирпичом. Снаружи дом будет не отличить от каменного или кирпичного.

Высокая степень возникновения сырости и грибка

В местностях с высоким уровнем осадком и повышенной влажностью, возможно появление сырости в любой постройке. В каркасном доме риск несколько больше, так как требуется очень точный расчет «точки росы», пограничной между разным температурным фоном улицы и дома.

При неправильном расчете этой точки возникает конденсат, а за ним грибок и плесень, но это может произойти только при полной герметизации помещений, когда стены не «дышат» и влага не выходит наружу. При строительстве стен каркасных домов большое значение имеет правильно собранный «сэндвич», обработка деревянных конструкций антисептиком, защищающим от грибка и жуков-вредителей. Правильно построенному и тщательно обработанному антисептиками дому грибок, плесень и вредители будут не страшны много лет.

Шаг № 1 Проект каркасного дома

Проект каркасного дома

Почему нужен проект дома?

• Правильный расчет прочности.
• Возможность предварительно оценить стоимость строительства.
• Надежность и продуманность конструкции дома.
• Экономия при строительстве.
• Возможность в последующем сделать перепланировку опираясь на проект.
• Облегчает процесс и сокращает время строительства.

Готовых и бесплатных проектов каркасных домов очень много на просторах интернета с довольно детальным описанием. Но бывает так, что очень сложно подобрать проект под себя. В этом случае его Вы можете нарисовать сами. По обучавшись пару часов рисовать в SketchUp и выбрав за основу привлекательный для Вас проект, основываясь на технологии строительства каркасных домов, сможете создать, что то более индивидуальное.

Проект каркасного дома нарисованного в SketchUp

При выборе готового проекта или самостоятельном проектировании стоит обратить внимание на расположение дома на участке. Строительные нормы и правила(СНиП) — именно этим документом регламентируется строительство дома

А в частности он включает в себя предельные расстояния расположения дома от различных объектов.

Расположение дома на участке по СНиП

Второй этап строительства: стены

На втором этапе строительства мы строим каркас будущего дома.

Для этого берем брус 150, так как утеплитель лучше всего использовать 150 мм, и он как раз идеально вписывается между брусом данного размера.

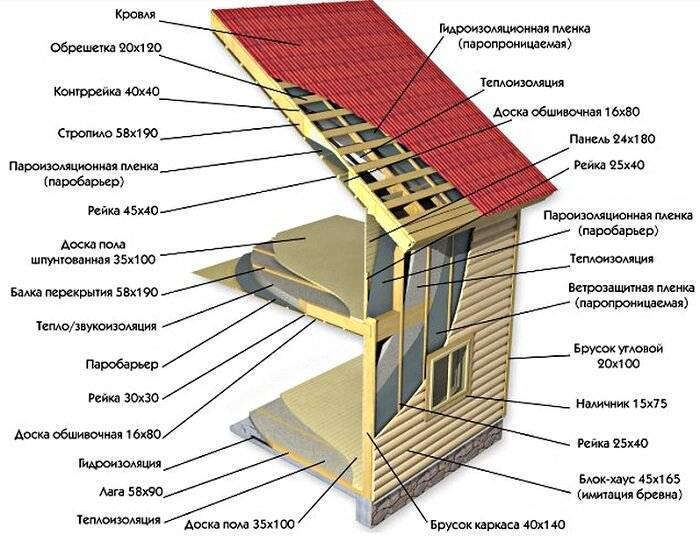

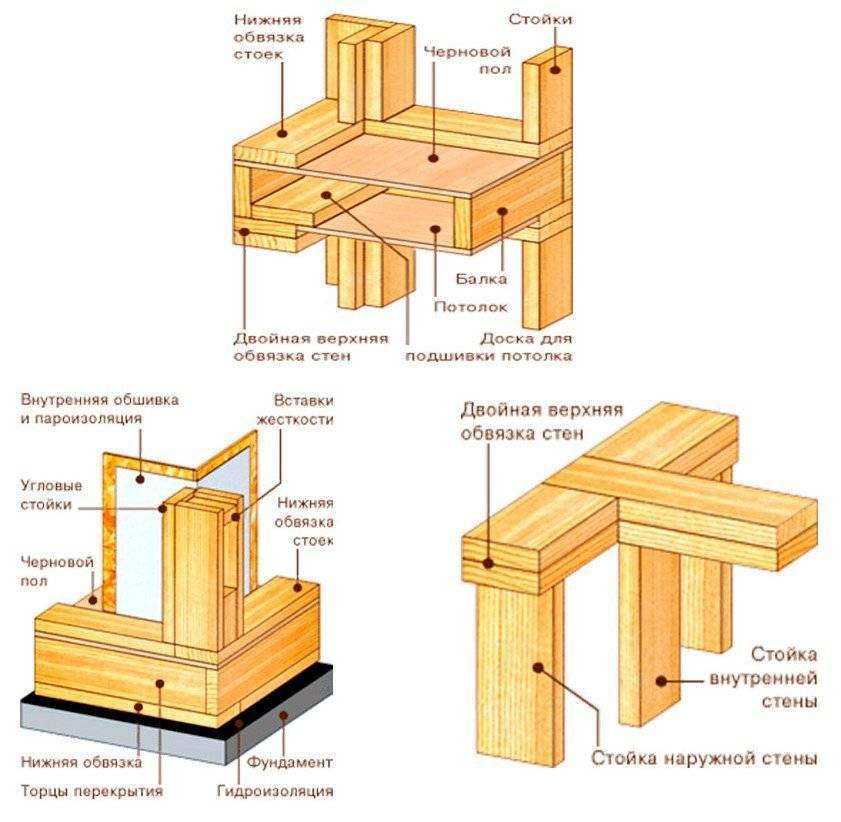

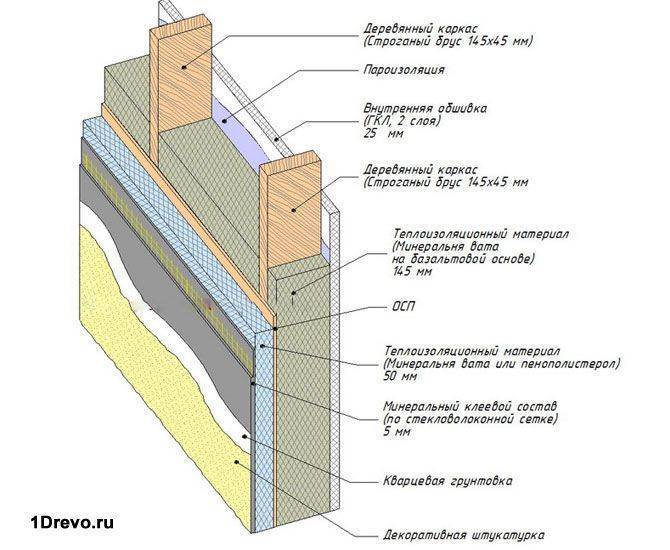

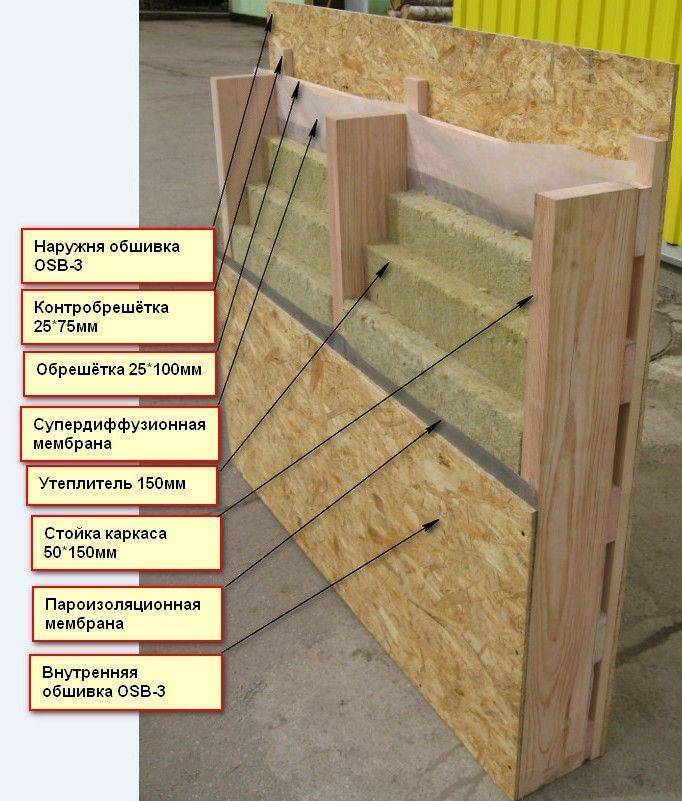

Стена каркасного дома в разрезе

Прежде чем ставить каркас, необходимо выполнить устройство обвязки. Всего у каждого дома 2 вида обвязки – верхняя и нижняя.

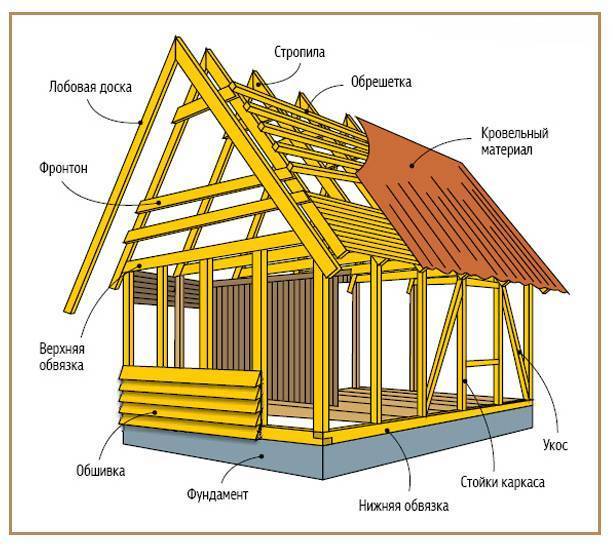

Обвязочные доски или брус скрепляют всю конструкцию стен между собой. Устройство нижней обвязки начинаем с гидроизоляции фундамента.

То есть на фундамент кладем пленку, и уже сверху на ней располагаем обвязочные доски. Крепим их с помощью анкерных болтов, заранее утопленных в не застывшем фундаменте.

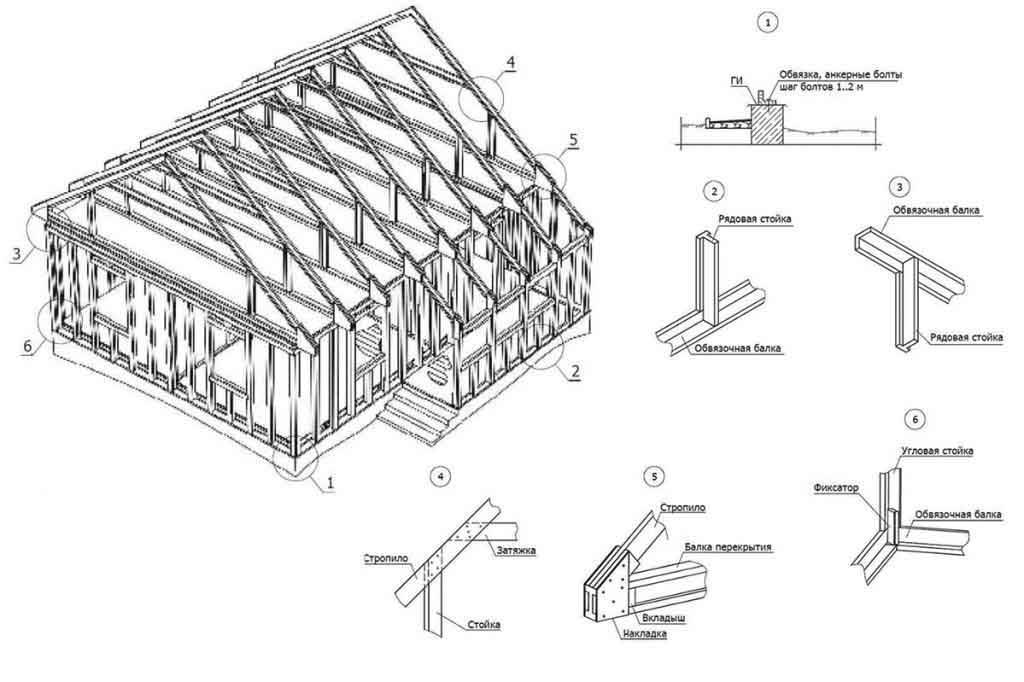

Каркас из бруса

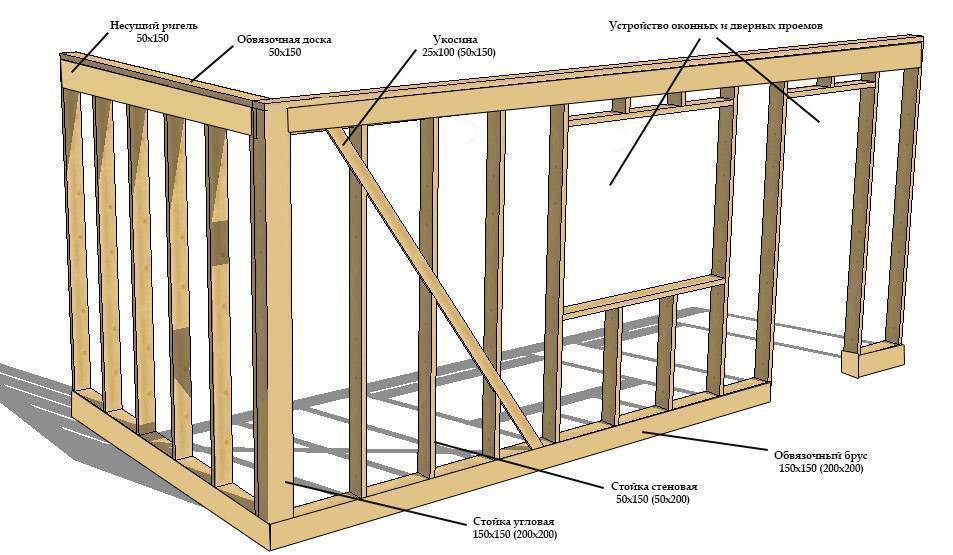

Каркас начинаем с устройства угловых стоек. Их роль выполняет брус 100×100 мм или 150х150мм или доска 150х50 мм.

Угловые стойки должны быть жестко фиксированы с помощью металлических уголков, и обязательно подкосов.

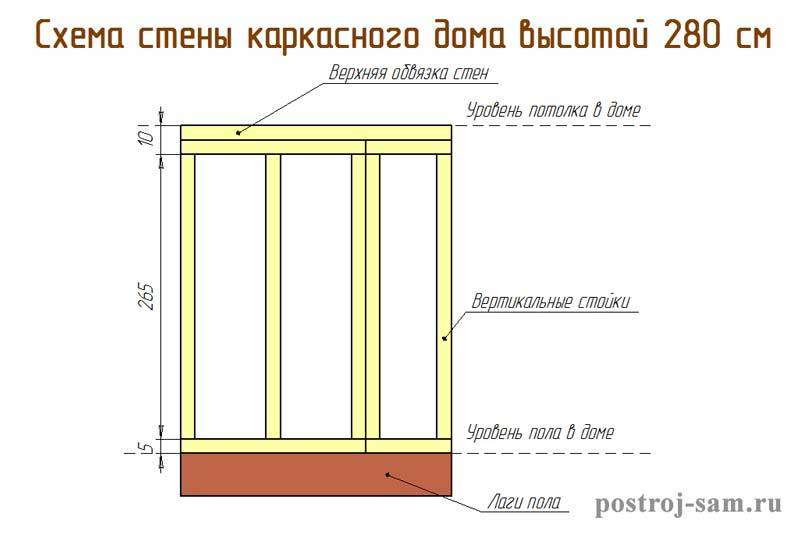

Между угловыми стойками на расстоянии метра-полтора должны располагаться простые вертикальные стойки.

Все вертикальные стойки друг с другом скрепляют горизонтальные перемычки из бруса. Больше информации об устройстве каркаса тут.

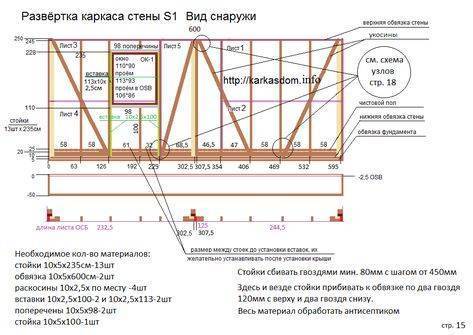

Стена с окном в каркасном доме

При строительстве каркаса здания не забывайте делать проемы под окна.

Их необходимо укреплять ригелями, принимающими нагрузку и равномерно распределяющими ее к фундаменту. Подробнее о вставке окон читайте здесь.

После возведения стен, необходимо приступать к следующему этапу.
