Солнечная батарея своими руками: делаем солнечную батарею в домашних условиях

2. Рамка.

Самодельная солнечная батарея помещается в прямоугольный каркас из деревянных реек или алюминиевого профиля.

• Высота будущих бортов должна составлять от 7 до 9 см.
• Скрепляются все четыре элемента саморезами.
• Углы должны равняться строго 90 градусам.
• На внутреннюю часть рамки равномерным слоем наносится герметик – особенно тщательно в области углов.

3. Основание.

Выполняется из ровной плиты – обычно ДСП.

• Вдоль краев по периметру саморезами крепятся рейки высотой около 2 см – будущий «бортик».
• Через каждый 10 см в плите просверливаются ряды отверстий для вентиляции.
• Размер основания подбирается так, чтобы в полученный ящик точно легла рамка.

4. Сборка каркаса.

Производится последовательное укладывание слоев.

• В рамку вкладывается прозрачный лист из стекла или полимера.
• Фиксируем его метизами – 4 по углам, по 2 на длинных сторонах и по 1 на коротких.
• Крепим метизы саморезами.

5.Сборка и проверка модуля на работоспособность.

Самодельная солнечная батарея своими руками на завершающем этапе формируется так:

• Прозрачная основа размечается карандашом в виде «сетки» под места укладки элементов, тщательно протирается и обезжиривается с помощью спирта.

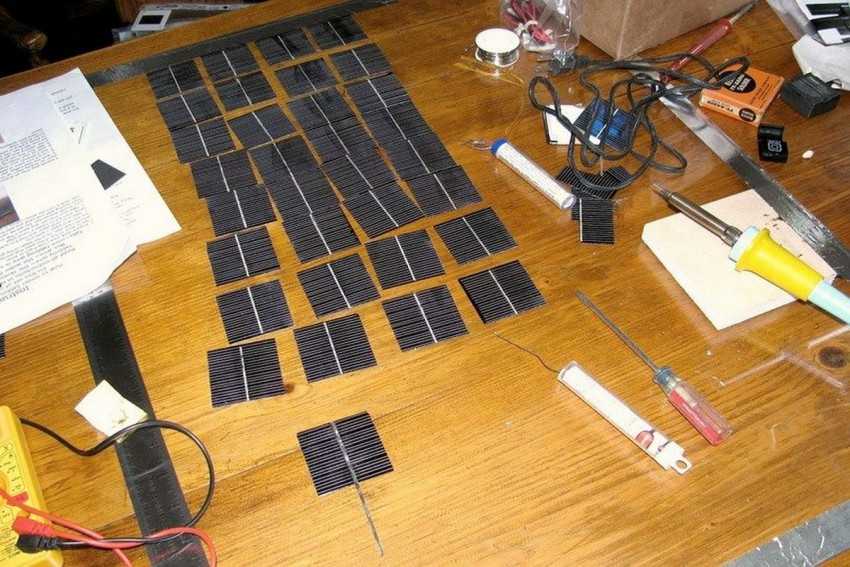

• На подготовленное основание строго по разметке раскладываются элементы с припаянными контактами рабочей (синей или черной) стороной вниз. Примерное расстояние между ячейками со всех сторон должно составлять 3 мм.

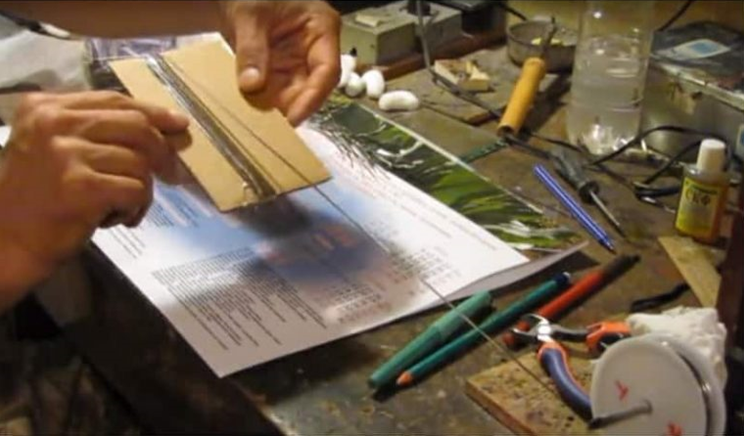

• Начинаем соединять между собой ячейки. Для этого очень аккуратно спаиваем вместе правый, отрицательный контакт одной пластинки с левым, положительным.

• Работа выполняется слева направо, рядами сверху вниз.
• Когда все элементы окажутся соединенными вместе, в центр каждого наносим немного герметика.
• Переворачиваем первый ряд рабочей стороной вверх и предельно аккуратно прижимаем к основанию по разметке.
• Крайние элементы припаиваем на шину – широкую серебряную полосу – «плюс» к «минусу».

• Тестируем цепочку на работоспособность с помощью амперметра. Осуществляется тестирование под ярким солнцем в середине дня, при размещении рабочих поверхностей перпендикулярно направлению солнечных лучей. Такое оптимальное положение должно соответствовать току порядка 5-10 ампер. У фабричных модулей данный показатель на 15-20% выше.
• Последовательно повторяем операции соединения и проверки со следующими рядами.
• Присоединяем к почти готовой панели блокирующий диод, который гарантирует недопущение самопроизвольного разряда АКБ при неработающем в темное время суток модуле.
• В днище проделываем отверстия под провода. Во избежание провисания крепим их на силиконовый герметик.

6. Окончательная герметизация самодельной солнечной батареи, собранной своими руками.

Осуществляется не ранее, чем собранный модуль полностью проверен на работоспособность.

Рекомендуется более надежная полная герметизация эпоксидным компаундом.

• Снизу, между основанием и рядами ячеек укладывается поролон.
• На верхнюю часть рабочих элементов наносится герметик.
• К нему аккуратно и плотно прижимается прозрачный защитный лист из полимера или оргстекла.
• Поверх защиты временно кладется груз, задача которого – полностью выдавить из полужидкого герметика пузырьки воздуха.
• Последний этап – повторный тест работоспособности и вольтамперных характеристик панели.

Если проверка.прошла нормально, модуль полностью готов к эксплуатации. Остается лишь приобрести и установить периферийное оборудование (инвертор, контроллер, АКБ), соединить все в единую цепь, провести пуско-наладку и можно запускать солнечную электростанцию собранную самостоятельно.

Подбор и пайка солнечных элементов

Геопанель должна работать при температуре 70-90 градусов. Но контролировать данный показатель бывает непросто. Именно поэтому в раме потребуется проделать отверстия для вентиляции. Их диаметр приблизительно 10 мм. Элементы для батареи придется спаять самому.

Для приобретения набора элементов для пластин потребуется потратить определенную сумму. Но в итоге все равно выйдет дешевле, чем те варианты, что выпускает Мариуполь и другие заводы. Это кремниевые пластины, способные перерабатывать солнечную энергию в электричество. Для их производства используется поликристаллический кремний.

Пайка деталей включает такие этапы:

1. Проводники необходимо нарезать согласно заготовкам;
2. Элементы устанавливаются на нужных местах;
3. На контакты наносят припой и кислоту;
4. Дальше происходит фиксация проводников;
5. Затем начинают паять.

Перед работой стоит учесть, что перевертывать сваренную конструкцию бывает непросто. Именно с этой целью сначала спаиваются элементы, а затем ряды. На крайних элементах делают шину на минус и плюс. Выводящая проводка оснащается изоляцией. Наружная сторона рамы оборудована клеммой.

Дальше необходимо прикрепить панели к основанию. Здесь пригодится силиконовый герметик. Силикон соединяет все элементы и провода с основанием.

После соединения элементов следует проверить их работоспособность. Для этого используют тестер. Оптимальные показатели прибора – 17-19 Вт. Данное мероприятие проводят несколько дней и только после этого переходят к герметизации.

На раму наносят герметик и монтируют оргстекло.  Нужно выделить время, чтобы силикон высох. К раме оргстекло прикрепляется с помощью саморезов. Все швы также необходимо заполнить герметиком.

Изготовление солнечных батарей

После того как все материалы и детали подготовлены, можно начинать сборку преобразователей. При спаивании элементов нужно предусмотреть зазор на расширение между ними в пределах 5 мм

Паять следует очень внимательно и осторожно. Например, при отсутствии проводков у пластинок, их нужно будет напаять вручную

Для работы понадобится паяльник на 60 ватт, к которому последовательно подключена обычная лампа накаливания на 100 Вт.

Все пластины спаиваются последовательно между собой. Пластины отличаются повышенной хрупкостью, поэтому их спаивание рекомендуется производить с использованием каркаса. Во время распайки в схему совместно с фотопластинками вставляются диоды, предохраняющие фотоэлементы от разряда при снижении уровня освещенности или наступлении полной темноты. С этой целью половинки панели объединяются в общей шине, которая в свою очередь выводится на клеммник, за счет чего и происходит создание средней точки. Те же самые диоды предохраняют аккумуляторные батареи от разряда в ночное время.

Одним из основных условий эффективной работы батарей является качественная пайка всех точек и узлов. Перед тем как устанавливать подложку, эти места обязательно тестируются. Для вывода тока рекомендуется использовать проводники с малым сечением, например, акустический кабель в силиконовой изоляции. Все провода закрепляются с помощью герметика. После этого выбирается материал для поверхности, к которой будут прикрепляться пластины. Наиболее подходящими характеристиками обладает стекло, гораздо лучше пропускающее световой поток, чем карбонат или оргстекло.

При изготовление солнечной батареи из подручных средств, необходимо позаботиться и о коробе. Обычно короб изготавливается из деревянного бруса или алюминиевого уголка, после чего в него на герметик укладывается стекло. Герметик должен заполнить все неровности, а затем полностью высохнуть. За счет этого пыль не попадет внутрь, и фотопластинки в процессе эксплуатации не будут загрязняться.

Далее на стекло устанавливается лист с припаянными фотоэлементами. Он может закрепляться разными способами, однако, наиболее оптимальными вариантами считаются прозрачная эпоксидная смола или герметик. Эпоксидной смолой равномерно покрывается вся поверхность стекла, затем на нее устанавливаются преобразователи. При использовании герметика крепление осуществляется точками в центре каждого элемента. По концу сборки должен получиться герметичный корпус, внутри которого размещается солнечная батарея. Готовое устройство будет выдавать примерно 18-19 вольт, что вполне достаточно для зарядки аккумуляторной батареи на 12 вольт.

Характеристики фотоэлементов

Принцип работы генератора основан на свойства некоторых материалов под воздействием света вырабатывать электроны. Разработано несколько видов кремнийсодержащих панелей:

Монокристаллические самые жесткие, тяжелые, хрупкие. С большим КПД, не менее 14%, современные аналоги мощнее, отдача до 35%.

Поликристаллические прочнее однородных, легче, прочнее. По мощности и свойствам уступают монокристаллам: КПД панели не выше 9%, срок эксплуатации 20 лет.

Зато разноориентированные кристаллы вырабатывают электроны под рассеянным светом:

• в условиях затенения;
• средней облачности;
• сумерках.

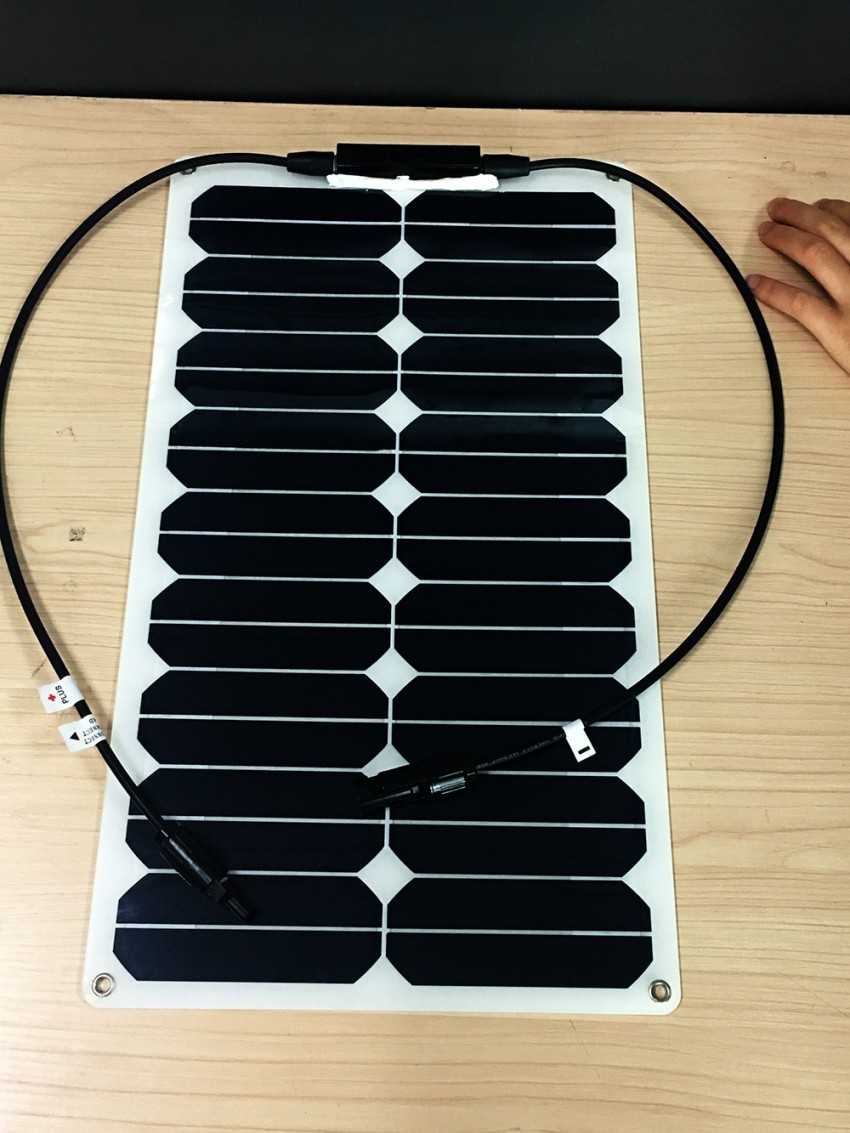

Аморфные – гибкие, тонкопленочные, легкие. КПД до 100%,срок эксплуатации не менее 15 лет.

Зависимы от степени освещенности, на порядок дороже монокристаллических. Легко монтируются, прочные. Их нашивают на сумки, рюкзаки, жилеты, используют для подзарядки гаджетов.

Для домашних солнечных генераторов используют первые и вторые, третьи слишком долго будут окупаться. Собирать преобразователь лучше из панелей типа В – это преобразователи с небольшими дефектами: сколотыми краями, царапинами.

На качестве готового генератора они не сказываются. Панели с маркировкой «В» дешевле первосортных аналогов в 2-3 раза.

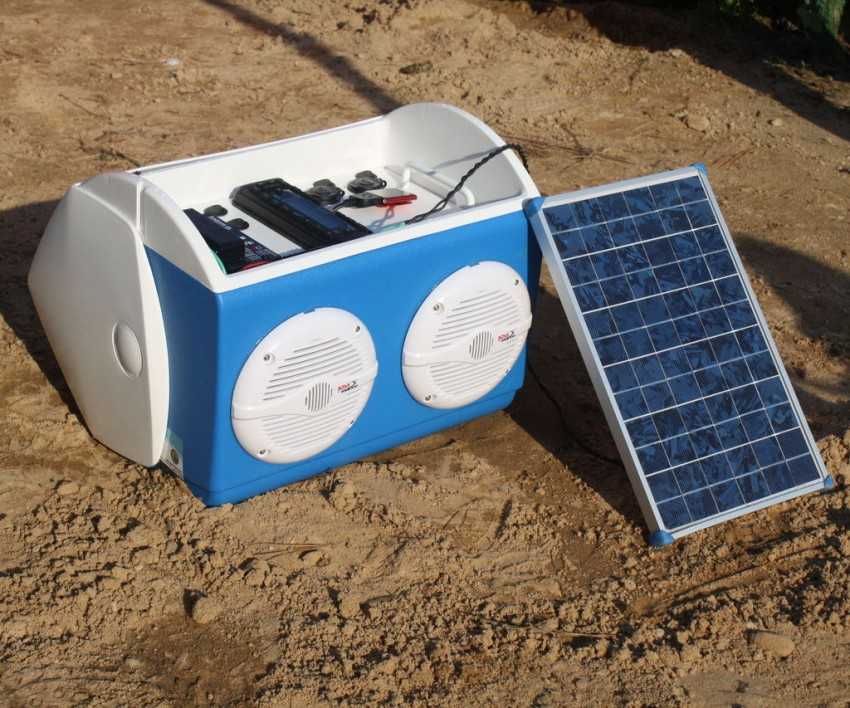

Автономная солнечная электростанция для дома своими руками

Собрать собственную гелиостанцию несложно, она содержит всего четыре составных элемента:

• солнечные панели;
• аккумулятор заряда;
• контроллер;
• инвертор.

Как рассчитать количество гелиопанелей

Выбор гелиостанции начинается с поиска информации по инсоляции в вашей местности — количеству солнечной энергии, которое попадает на земную поверхность (измеряется в ваттах на кв. метр). Эти данные можно найти в специальных метеосправочниках или интернете. Обычно инсоляцию указывают отдельно для каждого месяца, потому что уровень сильно зависит от сезона. Если вы планируете пользоваться гелиостанцией круглый год, то ориентироваться нужно по месяцам с самыми низкими показателями.

Далее нужно подсчитать ваши потребности в электроэнергии на каждый месяц. Помните, что для автономной системы электроснабжения роль играет не только эффективность накопления энергии, но и экономное ее использование. Меньшие потребности позволят значительно сэкономить при покупке гелиопанелей и создании бюджетной версии солнечной электростанции своими руками.

Сравните ваши потребности в электричестве с уровнем инсоляции в вашей местности и вы узнаете площадь гелиопанелей, которая необходима для вашей гелиостанции. Учтите, что КПД панелей составляет всего 12-14%. Всегда ориентируйтесь на самый низкий показатель.

Таким образом, если уровень инсоляции в самый неблагоприятный месяц в вашей местности равен 20 кВт-час/м², то при КПД равном 12% одна панель площадью 0.7м² будет вырабатывать 1.68 кВт-час. Ваша энергопотребность, например, составляет 80 кВт-час/месяц. Значит, в самый несолнечный месяц удовлетворить эту потребность смогут 48 панелей (80/1,68). Подробнее о том, как выбирать солнечные батареи, вы можете почитать в нашей предыдущей статье. А тут можно узнать, как сделать свечи в домашних условиях.

Как установить гелиопанель

Для наилучшего КПД устанавливать гелиопанель нужно так, чтобы лучи солнца падали на нее под углом 90 градусов. Поскольку солнце постоянно перемещается по небу, то здесь есть два решения:

• Динамичная установка. Используйте сервопривод, чтобы гелиопанель поворачивалась по мере того, как солнце перемещается по небосводу. Сервопривод позволит собрать на 50% больше энергии, чем статичная установка.
• Стационарная установка. Чтобы извлечь максимальную пользу из неподвижного положения гелиопанели, необходимо найти тот угол установки, при котором панель соберет максимально возможное количество лучей солнца. Для круглогодичной работы этот угол рассчитывается по формуле +15 градусов к широте местности. Для летних месяцев это -15 градусов к широте местности.

Как подобрать контроллер заряда

Еще один способ, как самому собрать солнечную электростанцию, чтобы заставить ее работать эффективно, это использовать контроллер заряда, который позволяет отслеживать точки максимальной мощности (англ. MPPT). Такой контроллер может накапливать энергию даже во время низкой освещенности и продолжает подавать ее на аккумулятор в оптимальном режиме.

Как выбрать аккумулятор

Итак, от солнечных панелей энергия поступает на аккумулятор. Это позволяет накапливать энергию, чтобы использовать ее даже при отсутствии солнечного света. Кроме того, аккумуляторы сглаживают неравномерное поступление энергии, например, при сильном ветре или облачности.

Чтобы правильно выбрать и установить аккумулятор для домашней солнечной электростанции своими руками, необходимо учесть два параметра:

Очень важно, чтобы ток зарядки (от панелей) не превышал 10% от уровня номинальной емкости для кислотных аккумуляторов и 30% — для щелочных устройств. Конструкция инвертора с напряжением на низкой стороне

Учитывайте показатели саморазряда аккумуляторов (не всегда указываются производителями). Например, кислотные устройства во избежание поломки подзаряжают каждые полгода.

Как выбрать инвертор

Описание параметров и обязательных функций идеального инвертора:

• сигнал синусоидальный с искажениями не выше трех процентов;
• при подключении нагрузки амплитуда напряжения изменяется не более чем на десять процентов;
• двойное преобразование тока — постоянного и переменного;
• аналоговая часть преобразования переменного тока с хорошим трансформатором;
• защита от короткого замыкания;
• запас по перегрузке.

При моделировании электросистемы вашего дома сгруппируйте нагрузки так, чтобы разные их виды получали питание от разных инверторов.

Классификация и особенности современных фотоэлементов

Первую солнечную ячейку изготовили на основе селена (Se), однако низкий КПД (менее 1%), быстрое старение и высокая химическая активность селеновых фотоэлементов вынуждали искать другие, более дешёвые и эффективные материалы. И они нашлись в лице кристаллического кремния (Si). Поскольку этот элемент периодической таблицы является диэлектриком, его проводимость обеспечили за счёт включений из различных редкоземельных металлов. В зависимости от технологии изготовления существует несколько типов кремниевых фотоэлементов:

• монокристаллические;
• поликристаллические;
• из аморфного Si.

Первые изготавливаются методом срезания тончайших слоёв от слитков кремния самой высокой степени очистки. Внешне фотоэлементы монокристаллического типа выглядят как однотонные тёмно-синие стеклянные пластины с выраженной электродной сеткой. Их КПД достигает 19%, а срок службы составляет до 50 лет. И хоть производительность изготовленных на основе монокристаллов панелей постепенно падает, есть данные, что изготовленные более 40 лет назад батареи и сегодня сохраняют работоспособность, выдавая до 80% своей первоначальной мощности.

Монокристаллические солнечные ячейки имеют однородный тёмный цвет и срезанные углы — эти признаки не позволяют спутать их с другими фотоэлементами

В производстве поликристаллических фотоэлементов используют не такой чистый, но зато более дешёвый кремний. Упрощение технологии сказывается на внешнем виде пластин — они имеют не однородный оттенок, а более светлый узор, который образуют границы множества кристаллов. КПД таких солнечных ячеек немного ниже, чем у монокристаллических — не более 15%, а срок службы составляет до 25 лет. Надо сказать, что снижение основных эксплуатационных показателей абсолютно не сказалось на популярности поликристаллических фотоэлементов. Они выигрывают за счёт более низкой цены и не такой сильной зависимости от внешней загрязнённости, низкой облачности и ориентации на Солнце.

Поликристаллические фотоэлементы имеют более светлый синий оттенок и неоднородный рисунок — следствие того, что их структура состоит из множества кристаллов

Для солнечных батарей из аморфного Si используется не кристаллическая структура, а тончайший слой кремния, который напыляют на стекло или полимер. Хоть подобный метод производства и является самым дешёвым, такие панели имеют самый короткий срок жизни, причиной чему является выгорание и деградация аморфного слоя на солнце. Не радует этот тип фотоэлементов и производительностью — их КПД составляет не более 9% и во время эксплуатации существенно снижается. Использование солнечных батарей из аморфного кремния оправдано в пустынях — высокая солнечная активность нивелирует падение производительности, а бескрайние просторы позволяют размещать гелиоэлекростанции любой площади.

Возможность напылять кремниевую структуру на любую поверхность позволяет создавать гибкие солнечные панели

Дальнейшее развитие технологии производства фотоэлектрических элементов вызвано необходимостью в снижении цены и улучшении эксплуатационных характеристик. Максимальной производительностью и долговечностью сегодня обладают плёночные фотоэлементы:

• на основе теллурида кадмия;
• из тонких полимеров;
• с использованием индия и селенида меди.

О возможности применения в самодельных устройствах тонкоплёночных фотоэлементов говорить пока ещё рано. Сегодня их выпуском занимается только несколько наиболее «продвинутых» в технологическом плане компаний, поэтому чаще всего гибкие фотоэлементы можно увидеть в составе готовых солнечных панелей.

Этапы подключения панелей к оборудованию СЭС

Подключение солнечных панелей представляет собой поэтапный процесс, который может быть выполнен в разном порядке. Обычно производят соединение модулей между собой, затем собирают комплект оборудования и аккумуляторы, после чего панели подключают к приборам. Это удобный и безопасный вариант, позволяющий проверить правильность соединения всех элементов перед подачей напряжения. Рассмотрим эти этапы внимательнее:

К аккумулятору

Разберемся, как подключить солнечную батарею к аккумулятору.

Поэтому между фотоэлектрическими элементами и батареями обязательно устанавливают контроллер, обеспечивающий штатный режим зарядки и отдачи энергии. Кроме того, на выходе контроллера обычно устанавливают инвертор, чтобы иметь возможность преобразования накопленной энергии в стандартное напряжение 220 В 50 Гц. Это наиболее удачная и эффективная схема, которая позволяет батареям отдавать или получать заряд в оптимальном режиме и не превышать свои возможности.

Перед тем, как подключить солнечную панель к аккумулятору, необходимо проверить параметры всех компонентов системы и убедиться в их соответствии. В противном случае результатом может стать потеря одного или нескольких приборов.

Иногда используется упрощенная схема подключения модулей без контроллера. Этот вариант применяется в условиях, когда ток от панелей заведомо не сможет создать перезаряд аккумуляторов. Обычно такой способ применяют:

• в регионах с коротким световым днем
• низким положением солнца над горизонтом
• маломощными солнечными панелями, не способными обеспечить избыточный заряд АКБ

При использовании этого метода необходимо обезопасить комплекс, установив защитный диод. Он ставится как можно ближе к аккумуляторам и защищает их от короткого замыкания. Панелям оно не страшно, но для АКБ это весьма опасно. Кроме того, при расплавлении проводов сможет начаться пожар, что создает опасность для всего дома и людей. Поэтому обеспечить надежную защиту — первоочередная задача владельца, решение которой должно быть выполнено до ввода комплекта в эксплуатацию.

К контроллеру

Второй способ часто используется владельцами частных или загородных домов для создания низковольтной осветительной сети. Они приобретают недорогой контроллер и подключают к нему солнечные панели. Устройство компактное, по размерам соотносимо с книгой средних размеров. Оно оснащено тремя парами контактов на лицевой панели. К первой паре контактов подключают солнечные модули, к другой — присоединяют АКБ, а к третей — освещение или другие низковольтные приборы потребления.

Сначала на первую пару клемм подают напряжение 12 или 24 В от аккумуляторов. Это проверочный этап, он нужен для определения работоспособности контроллера. Если прибор верно определил величину заряда батарей, приступают к подключению.

К третьей паре контактов присоединяют низковольтные светильники или иные приборы потребления, питающиеся от 12 (24) В постоянного тока. Больше ни с чем соединять такой комплект нельзя. Если необходимо обеспечить питанием бытовую технику, надо собирать полнофункциональный комплект оборудования — частную СЭС.

К инвертору

Рассмотрим, как подключить солнечную панель к инвертору.

Сам процесс никакой сложности не составляет. В комплекте с инвертором идут два провода, обычно черного и красного цвета («-» и «+»). На одном конце каждого провода есть специальный штекер, на другом — зажим типа «крокодил» для присоединения к клеммам аккумулятора. Провода согласно цветовой индикации присоединяют к инвертору, затем подключают к аккумулятору.

Герметизация уложенных в корпус фотоэлементов

После тестирования кремниевых пластин можно проводить герметизацию. Для заделки швов и стыков использовать эпоксидную смолу или термоустойчивый герметик. Олигомер нанести на пространство между фотоэлементами и на крайние детали. Далее, сверху установить акриловое стекло, плотно прижав к кремниевым пластинам.

В качестве дополнительной защиты и меньшего изнашивания фотоэлементов, между поверхностью короба и кремниевыми элементами установить прокладку из минеральной ваты.

После установки акрилового стекла конструкцию уложить на твердую поверхность так, чтобы стенка короба из ДСП была вверху. Это необходимо для того, чтобы из батареи вышел воздух. После повторного тестирования коллектор установить на выбранный участок, подключить к системе дома или квартиры.

Загоревшись желанием создания солнечной стации своими руками, не стоит изготавливать огромный коллектор. Чтобы понять все нюансы работы, нужно собрать маленький генератор. Если после тестирования, прибор хорошо справится с задачей, приступать к созданию более мощной модели.

Солнечная батарея: что это вообще такое и как работает?

Солнечная батарея – это устройство, которое состоит из определённого набора солнечных элементов (фотоэлементов), которые преобразуют солнечную энергию в электроэнергию. Панели большинства солнечных батарея состоят из кремния так как этот материал имеет хороший КПД по “переработке” поступающего солнечного света.

Работают солнечные батареи следующим образом:

Фотоэлектрические кремниевые ячейки, которые запакованы в общую рамку (каркас) принимают на себя солнечный свет. Они нагреваются и частично поглощают поступающую энергию. Данная энергия сразу же освобождает электроны внутри кремния, которые по специализированным каналам поступают в специальный конденсатор, в котором накапливается электричество и перерабатываясь из постоянного в переменное поступает к устройствам в квартире/жилом доме.

Что входит в комплектацию

Мощность и категория – два фактора, которые в основном влияют на весь состав комплектующих.

Обычный набор это:

• Зарядочный контроллер;
• Станция (аккумуляторная);
• Устройство инвертора;
• Аппаратура для поддержки соединений.

Выбирая, к примеру, первую категорию комплекта, номинальная мощность которого рассчитана на два киловатта, надо ориентироваться на минимальную сумму порядка ста двадцати тысяч рублей.

Все затрачиваемые средства должны обязательно сравниваться с эффектом от экономии, который рассчитывается исходя из стоимости одного киловатта за час, вырабатываемого централизованной сетью и той, которую способна создать солнечная батарея.

Пользуясь наисвежайшей статистикой, предоставляемой рынком подобных устройств, можно определить, что такое отношение будет равно восемь целых восемь десятых. Проще говоря, солнечная станция предоставляет энергию во столько раз дешевле, нежели общая сеть, когда они выбраны в равнозначном эквиваленте.

Одним из основных критериев для выбора направления, в котором используется агрегат, считается фактор обеспечивающий работу без перебоев всех автоматических компонентов в отопительных системах, а также слежения охраны и оповещения пожарной службы в случае необходимости. Сюда относится домашняя сеть компьютеров и группа датчиков для контроля и проведения измерений.

Преимущества и недостатки природной энергии

Чем же так хороша природная энергия и что толкает на установку модулей не только частных лиц, но и владельцев крупных предприятий? Основными достоинствами солнечных преобразователей являются:

• доступность источника электричества, которое обойдется пользователю бесплатно;
• положительное влияние на сохранность окружающей среды;
• долговечность приборов;
• простой монтаж и принцип действия;
• отсутствие проблем при повышении цен на коммунальные услуги.

Однако среди всех достоинств, панели имеют недостатки в виде:

• очень большой стоимости;
• приобретения повышенного количества фотоэлементов для удовлетворения потребностей большой семьи или помещения с площадью более 50 кв. м;
• спада производительности при работе панели в пасмурную погоду.

Выводы и полезное видео по теме

Авторы видеоматериала, который предоставлен ниже, делятся личным опытом и разбирают нюансы монтажа гелиопанелей.

Видео #1. Пример сборки и монтажа системы заводского образца:

Видео #2. Как правильно установить панели:

Ничего сложного в процессе соединения нескольких панелей с другими элементами системы нет. Но для начинающего мастера процесс может стать затруднительным. Поэтому при отсутствии опыта в расчетах и навыков монтажа стоит обратиться к специалисту, владеющему необходимыми знаниями.

Хотите рассказать, как собирали собственную солнечную электростанцию для дачи или загородного дома? Возможно, вам известны тонкости процесса, не описанные в статье? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, делитесь мнением и фото по теме статьи.
